Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

Монтаж инфракрасной пленки своими руками « Блог NewPol

Укладка инфракрасного пола – несложное дело, которое под силу тем, кто решил самостоятельно утеплить свой дом или квартиру. Плюс инфракрасной пленки в том, что она очень тонкая, может использоваться в тандеме с любым финишным покрытием, а также применяться для утепления стен и потолков. Зачастую установку пленочного пола выбирают те, кто предпочитают паркет, ковролин, ламинат, линолеум, хотя его можно монтировать и под плитку либо камень, просто процесс укладки будет немного отличаться.

Не забывайте, что эффективность работы инфракрасной пленки в качестве основной или дополнительной напольной системы обогрева напрямую зависит от правильности монтажа и соблюдений правил эксплуатации. Если все делать по рекомендациям, прописанным в инструкции, то идеальный микроклимат в доме вам обеспечен.

Инфракрасный теплый пол: поэтапная укладка

Если монтаж инфракрасной пленки производится под линолеум, паркет или ковролин, то вам необходимо основание – черновую стяжку – очистить от мусора и застелить термостойкой полиэтиленовой пленкой, которая будет выполнять функцию паро- и гидроизоляции. На нее уложить отражающий теплоизолятор, для которого подойдет вспененный полиэтилен, имеющий металлизированное лавсановое покрытие. Сверху положить полоски пленочного пола и соединить их проводами. Затем постелить еще один паробарьер или парниковую пленку, соединив по краям скотчем, монтировать фанерные листы и уже на данную поверхность раскатать линолеум, ковролин либо паркет.

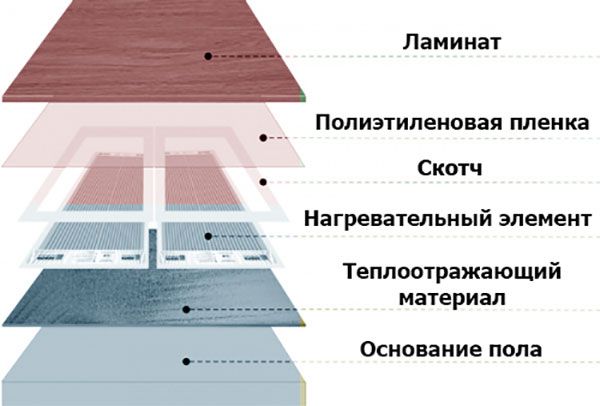

Инфракрасный теплый пол под ламинат, деревянную или паркетную доску укладывается в следующей последовательности:

• черновая стяжка;
• паро- и гидробарьер в виде пленки;
• теплоотражающее покрытие;
• инфракрасная пленка;
• паро- и гидробарьер;
• ламинат/деревянная доска/паркетная доска.

Если же вы планируете монтировать инфракрасный теплый пол под плитку, то схема будет такая:

• основание – стяжка, либо черновой пол;
• полиэтиленовая пленка с термостойкими свойствами;
• теплоотражающий материал;
• инфракрасная пленка;
• термостойкий полиэтилен;
• фанера или цементно-стружечная плита (ЦСП) и другие;
• слой плиточного клея;
• плитка.

Общие рекомендации по установке пленочного пола

Взявшись за самостоятельный монтаж инфракрасной пленки, помните важные правила, которые обязательны к выполнению:

1. Перед укладкой теплого пола, сделайте в помещении разметку, где будет стоять мебель и бытовая техника – там инфракрасная пленка не монтируется.
2. Выбирая теплоизолятор, не покупайте фольгированный, обращайте внимания только на тот, что подходит для теплых полов.
3. Укладывайте пленку по длине комнаты, чтобы было больше целых полос и меньше проводов, которыми ее нужно соединять.
4. Режьте пленку только в предназначенных для этого местах по секциям.
5. Не укладывайте листы пленки друг на друга.
6. Подключение пленочного пола к электросети осуществляйте параллельно.
7. Изолируйте места соединений и контактные клипсы (клеммы).
8. В процессе монтажа следите за тем, чтобы не повредить инфракрасную пленку.
9. Не включайте теплый пол до полного высыхания плиточного клея (в случаи монтажа под плитку).

Не забывайте, что напольную систему обогрева лучше использовать вместе с терморегулятором. Устанавливайте его на стене на высоте примерно 20 см от пола и желательно – возле розеток для удобства включения. Если при монтаже инфракрасной пленки возникают вопросы или проблемы, сразу же обращайтесь к специалистам.

Как произвести укладку пленки инфракрасного теплого пола под ламинат

Ламинат может устраиваться на любой вариант теплого пола. Но для достижения наивысшей эффективности системы отопления, необходимо выбирать самый востребованный и оптимальный. Именно здесь лидирующие позиции занимает инфракрасный теплый пол. В таком случае прогрев основания пола выполняется равномерно, да и сам монтаж можно выполнить очень быстро и качественно собственными силами. Выбор падает в большинстве случаев именно на пленочные полы, так как они не оказывают никакого негативного воздействия на состояние здоровья человека. Стоит отметить, что здесь необходимо лишь знать о том, как правильно и по инструкции выполнить монтаж инфракрасного пола под ламинат.

Необходимые материалы



Для работы с системой теплого пола и последующим настилом на нее ламината следует запастись материалами и оборудованием, которое позволит произвести укладку всего «пирога» качественно и быстро.

Непосредственно для инфракрасного теплого пола лучше всего приобрести целый комплект всех составляющих, где будет все до самой мелочи. В него входят сама нагревательная пленка, специальный скотч, имеющий битумную основу, клипсы для соединения элементов, терморегуляторы в необходимо количестве и термодатчики. Согласно инструкции, все это разрезается, делиться, соединяется между собой. Главное смотреть на последовательные пункты и не отклоняться от технологии монтажа ик полов под ламинат.

Под нагревательные элементы следует произвести настил теплоизоляционного материала. Также пригодиться в работе и полиэтиленовая пленка, выполняющая роль гидроизоляции. В зависимости от объема проводимых работ и условий эксплуатации ик теплого пола под ламинат, могут быть использованы и контакторы.

Что касается инструментов, то набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т.д. Также может использоваться и специализированный инструмент, предназначенный например, для зажима контактов инфракрасного пленочного пола под ламинат.

Ограничения температуры

Любое напольное покрытие способно выдержать лишь определенные температурные максимумы. Для классического ламината приемлемой будет температура в 25-26 градусов. Это связано с тем, что максимальные пределы равны 27 градусам. Из этого выходит, что предъявляются определенные требования для терморегулятора, выставляющего температура в зависимости от температурного датчика. При этом сам датчик располагается не на поверхности в помещении, а под напольным покрытием. Так что должны быть выставлены определенные ограничения на терморегуляторе, согласно прилагаемой таблицы.

Могут быть помещения с плохой теплоизоляцией. Достичь комфортной температуры не всегда получится. Но есть свои требования к нему. Для промежуточных этажей в здании без устроенного теплоизолятора, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия по отношению к уровню температуры воздуха в помещении не должна быть более чем на 6 градусов.

Это все говорит о том, что при необходимости достичь комфортной температуры в помещении для промежуточного этажа (между отапливаемыми) и без устройства слоя теплоизоляции, достаточно будет мощности нагревателя 80-100 Вт на каждый метр квадратный, чтобы в итоге получить 26 градусов температуру напольного покрытия.

Может использовать теплоизолятор толщиной в 20 мм. В таком случае разбежка температуры воздуха и покрытия может доходить до 8 градусов. Это вызывает дополнительное сокращение затрат на обогрев воздуха внутри комнаты.

Составление плана

Предварительно до монтажа пленочного пола под ламинат, следует составить на листе бумаги схему, по которой будет производиться укладка нагревательных элементов. Если инфракрасный теплый пол используется в качестве основного источника тепла в помещении, то пленка должна покрывать основание пола в пределах от 65 до 85 процентов от общей площади. Сюда не должны входить участки со встраиваемой мебелью, громоздкими предметами, так как тепло не будет прогревать воздух, а будет возвращаться обратно. Это приведет к перегреву отдельного участка пленочного инфракрасного теплого пола под ламинат.

ИК пол под ламинат может использоваться и в качестве дополнительного (комфортного) источника тепла. Тогда будет достаточно, чтобы он покрывал порядка 40% всей площади комнаты. Между нагревательными элементами и стеной в помещении должен делаться отступ в пределах от 10 до 30 см. Но нельзя допускать зазора между уложенными полосами нагрева более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана стоит учитывать тот фактор, что пленка не должна ложиться друг на друга. Разрешено по инструкции лишь настил того участка, который не имеет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта ИК пола под ламинат, будет отличаться и длина секций. Они могут произвольно нарезаться для необходимости эффективного распределения по основанию пола.

Расчет мощности

Еще один важный шаг при укладке инфракрасного теплого пола под ламинат – расчет мощности нагревателя, высчитывание необходимого количества терморегуляторов, а также проверка электрокабеля в квартире. Не всегда последний отвечает всем тем требованиям, предъявляемым для системы теплого пола.

Допустимый ток будет отличаться и от используемого кабеля (сечение и материал). Чем больше сечение электропровода, тем выше максимальный уровень тока. Лучше всего, если под систему теплого пола устроены кабели из меди, что отражено в таблице.

Подготовительные работы

Сюда относится этап подготовка основания к последующему настилу инфракрасного теплого пола. Оно должно быть ровным и без дефектов. В этом поможет первоначально черновая стяжка (при наличии серьезных погрешностей поверхности), а также и финишной заливки из самовыравнивающихся смесей. В некоторых случаях достаточным будет и подготовки смеси и распределения ее тонким слоев, чтобы сократить перепады уровня пола.

Как только слой заливки полностью высохнет, можно приступать к устройству двух очень важных слоев – тепло и гидроизоляция. Правда, гидроизоляция не всегда выполняется. Она необходима лишь при устройстве инфракрасного пола под ламинат в помещениях, расположенных на первых этажах, а также над сырыми помещениями, к числу которых можно отнести подвал.

В качестве теплоизоляции можно выбрать рулонные материалы (Изолон) с толщиной под инфракрасный теплый пол в 3 мм. Они имеют высокую эффективность, что позволяет экономить электроэнергию в процессе эксплуатации системы отопления. Если качественно выполнить теплоизоляционный слой, то не придется тратить энергию и тепло для прогрева потолка соседей снизу или подвального помещения.

На одной из сторон подложки имеется отражательная пленка. Именно она служит для направления тепла внутрь помещения, а не куда-либо так. Дополнительные свойства материала для теплоизоляции – противостояние впитыванию влаги, что в некоторой степени может применяться и как гидроизоляция.

Укладка пленочного пола

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Советы по настилу ламината

Если работа осуществляется с пленочными теплыми полами, устраиваемыми под ламинат, то стоит обратить внимание на определенные тонкости, которые будут очень важны:

• Если в помещении повышенный уровень влажности, то лучше всего отказаться не только от ламината для инфракрасного пола, но и пленочного пола под ламинат.
• Максимальная длина пленки теплого пола – 15 метров.
• Фиксация пленочного материала не может осуществляться при помощи таких крепежей, как саморезы или гвозди.
• В обязательном порядке должно присутствовать заземление отопительной системы.
• Не допустим изгиб пленки теплого пола под углом 90 градусов на участке с длиной менее 50 мм.
• Инфракрасный теплый пол не может устраиваться вблизи других отопительных систем (радиаторы, печки, камины).
• Запрещено проводить монтаж при отрицательных температурах в помещении.
• Никакой самодеятельности быть не должно. Это в большей степени относится к проделыванию отверстий в пленке.

Монтаж ламината на теплый инфракрасный пол может выполняться различными способами, в зависимости от расположения панелей напольного покрытия. Самыми простыми и менее затратными по материалу можно считать варианты параллельного и перпендикулярного расположения панелей, относительно входной двери и расположенных окнам в комнате. Особое внимание уделяется диагональному расположению ламината, так как здесь имеются существенные отличия – начало работ проводиться от центральной части комнаты к стенам, повышается расход панелей по сравнению с другими методами.

В некоторых случаях можно не приобретать отдельно ламинат и компоненты теплого пола, так как существует система «два в одном». Отдельные производители решили пойти вперед и создали однородную структуру, которая можно сразу же укладывать на основание пола и слой теплоизоляции. Это занимает гораздо меньше времени, а эффективность лишь возрастает. Статья написана специально для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

Монтаж сплошного теплого пола под ламинат, паркет, ПВХ-плитку

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами и местами отреза сплошной пленки.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа сплошной инфракрасной пленки под ламинат/паркет Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин. Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Полимерная изоляция — используется для изоляции мест срезов сплошной инфракрасной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка сплошной инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м. кв.

Используя полимерную изоляцию, заизолируйте с обеих сторон места срезов сплошной пленки, находящиеся между токопроводящими шинами.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Установка инфракрасной углеродной нагревательной пленки для пола. Установка. Фотография, картинки, изображения и сток-фотография без роялти. Image 122485655.

Установка инфракрасной углеродной нагревательной пленки для пола. Установка. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 122485655.

Установка инфракрасной углеродной нагревательной пленки на пол.Установка готового ламината на теплый пол. Электрические полы с подогревом, лучистое отопление. Осветительное отделочное оборудование для обогрева помещения. Установка ламп электрического отопления. Освещенное электрооборудование с инфракрасной пленкой. Инфракрасный ламинат отделывает радиатор отопления. В доме установлена ​​электрическая теплосберегающая система обогрева ламината. Строительная отделка дома. Инфракрасная вентиляция и охлаждение. Установка труб отопления. Рентгеновское крепление.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
Ю	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4500 x 3000 пикселей | 38.1 см x 25,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4500 x 3000 пикселей | 38,1 см x 25,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Монтаж инфракрасного пленочного теплого пола своими руками

Монтаж теплого пола – Общие указания

Монтаж инфракрасного теплого пола Caleo

Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого. В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

Конструкция перекрытия ↑

По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение – быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки.Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие – сопротивлением, и от них исходит тепло. Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

Но это в случае несущего тока макаронных изделий с серебром – а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.

Процесс монтажа еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена. В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).

Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что самая маленькая трещина или царапина – угроза Вашей безопасности!

Полезные функции инфракрасный пол ↑

• поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;
Инфракрасный пол
• способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами воздуха», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
• дарит свежесть и чистоту;
• практически нет э / м излучения, эти полы абсолютно безвредны для человека;
• несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;
Инфракрасное излучение
• нагревает предметы в комнате, которые передают свое тепло человеку.

Подготовительный этап ↑

Первый шаг – очистить комнату от ненужных предметов интерьера – мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия – будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать как «подстилку» для секса в инфракрасной пленке.

Выбор места расположения датчика температуры ↑

Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола. Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

Выбор места расположения терморегулятора ↑

Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату. Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

Термостаты бывают разных версий: для одного требуется ниша в стене (нужно вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

Установите отражающую подложку теплопередачи ↑

Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

Приложите подкладочный шов к стыку, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если нет майлара. Это поможет согреться.

Монтаж теплой инфракрасной пленки ↑

При установке большей части нагревательной пленки следует учитывать следующее: не рекомендуется под тяжелой мебелью, такой как шкаф, диван и т. Д. Тот факт, что мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

Подключение инфракрасной пленки ↑

Для соединения пленки используются специальные хомуты, называемые «крабами». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре тепло инфракрасной пленки выйдет из строя), сделайте так: ножом разложите два слоя пластика заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.

Электропроводка ↑

При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

Как спрятать проводку ↑

Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разъединялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

Как подключить терморегулятор ↑

При выходе из коробки в стене провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве подложки следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

Связанные с контентом

Решения для теплого пола | Инфракрасный теплый пол

Cabbius рады предложить нашу инфракрасную систему подогрева полов. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате.Другими словами, он нагревает объекты напрямую, а не тратит энергию на нагревание воздуха.

Исследования показывают, что инфракрасные полы с подогревом создают эффективно обогреваемую, свободную от пыли и более здоровую среду.

Преимущества теплых полов:

• Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
• Простота установки
• При установке системы подогрева полов в новостройке, пол с подогревом дешевле купить и установить, чем радиаторные системы
• Экономия места (примерно на 15% больше полезной площади в помещении)
• Комфорт при низких рабочих температурах
• Полы с подогревом помогают уменьшить количество клещей домашней пыли и полезны при таких состояниях здоровья, как астма или бронхиальные заболевания
• Улучшает кровообращение, обмен веществ и иммунную систему
• Предотвращает рост плесени
• Без шума и вибраций
• Не требует обслуживания
• Намного безопаснее традиционных радиаторов для детей и пожилых людей

Полы с подогревом не создают циркуляцию воздуха, поэтому, в отличие от традиционных радиаторов, обеспечивают беспыльную среду. Полы с подогревом обеспечивают приятное тепло, так как ноги человека обычно на 2–3 ° C теплее, чем голова. Это означает, что люди, использующие инфракрасные теплые полы, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Более того, система подогрева пола, установленная на 19 ° C, будет обеспечивать такое же тепло, как и радиатор, установленный на 21 ° C – 22 ° C, поэтому это также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру в доме.

* Другие решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные изделия для теплого пола.

НАГРЕВАЮЩАЯ СЕТКА

Инфракрасный теплый пол

Warmset покрывает гораздо большую площадь поверхности, чем обычные круглые нагревательные кабели, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, например, паркету или плитке, мрамору или граниту. Кроме того, благодаря своей плоской форме он значительно меньше ширины обычных радиаторных труб.
Особенностью этой уникальной технологии нагрева является многослойная ламинированная лента, запатентованная Warmset.Прочный и прочный, практичный, с меньшей вероятностью повредится при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь любую форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

• 100% сделано в Италии
• Без холодных точек
• Gold – пожизненная гарантия и черный – 10 лет гарантии
• Простая и быстрая установка
• Без обслуживания = Экономия
• Возможна установка под любую отделку пола
• Время нагрева пола всего 5-10 минут
• Высота пола только 11-12 мм
• Диапазон мощности от 30 Вт / м2 до 600 Вт / м2 без увеличения цены
• Благодаря классу IPX7, этот пол с подогревом может быть установлен везде, даже в бассейнах и SPA
• Может управляться любым термостатом
• Теплый пол с подогревом защитит вас от пыли, бактерий и аллергии. Помните, что полы с подогревом избавляются от влаги, которая является основной причиной размножения бактерий. Подумайте только, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
• Зеленая технология = экономия энергии, поскольку требуется меньшая мощность, это позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН – WARMSET MESH

ПЛЕНКА ДЛЯ ИНФРАКРАСНОГО НАГРЕВА

ECOFILM SET Нагревательные элементы для пола доступны в трех вариантах ширины со стандартной длиной до 10 м.При необходимости длина элементов может быть уменьшена на месте, и они в стандартной комплектации поставляются с 5-метровыми «холодными хвостовиками». Доступны два стандартных варианта рассеивания мощности: 130 Вт / м2 для внутренних жилых помещений и 160 Вт / м2 только для зимнего сада.
ECOFILM SET НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

• Утверждено согласно EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
• Две тепловые мощности -130 Вт / м² и 160 Вт / м² только для зимнего сада
• Доступны 3 варианта ширины – 300 мм, 500 мм и 1000 мм для максимального покрытия пола
• Чрезвычайно низкая монтажная высота – менее 7 мм
• Сухая установка – Самовыравнивающаяся смесь не требуется
• Подходит для большинства полов из ламината, натурального дерева и панелей
• При использовании вместе с ECOMAX-DUO набор ECOFILM SET подходит для
  ковровых покрытий и виниловых полов
• EMC Сейф

КУПИТЬ ОНЛАЙН – НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

НАПОЛЬНЫЙ ОТОПИТЕЛЬНЫЙ МАТ

Коврики для подогрева пола

представляют собой комбинацию нагревательного кабеля, прикрепленного к сетке из стекловолокна, что упрощает установку.Коврик можно просто выкатить на пол, сэкономив драгоценное время. Коврики имеют двусторонний скотч с обратной стороны, поэтому их можно легко прикрепить к любой чистой поверхности. Коврики для подогрева пола
имеют двухжильный кабель, упрощающий установку с помощью одного 3-метрового соединения «холодного хвоста».

Гарантия лучшей цены: Если вы найдете в Интернете более низкую цену, мы ее превзойдем!

Основные характеристики:

• Утверждено согласно EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
• Три мощности нагрева – 100 Вт / м², 150 Вт / м² и 200 Вт / м².
• Быстрая установка – просто разверните коврик и прикрепите его к полу
• Подходит для отделки полов из плитки, камня, шифера и мрамора
• Сплошной металлический экран заземления для обеспечения электробезопасности
• Малая высота сборки – минимальная высота пола
• Подходит для использования во влажных помещениях
• EMC Сейф
• ТЕФЛОНОВЫЙ КАБЕЛЬ
• Степень защиты IP: X7
• ПОЖИЗНЕННАЯ гарантия

КУПИТЬ ОНЛАЙН – НАГРЕВАТЕЛЬНЫЙ МАТ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

Кабели для подогрева пола

обеспечивают решение проблемы теплого пола на вашей кухне, в ванной или зимнем саду. Кабели могут быть проложены поверх существующих деревянных или бетонных полов, которые должны быть прочными и должным образом подготовленными.
Кабели идеальны для небольших инсталляций или в помещениях с нестандартной планировкой. Гибкость кабельной системы позволяет отапливать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

• Кабель малого диаметра
• Доступен как отдельный незакрепленный кабель или как готовое решение в удобной упаковке
• можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и шифер.
• Двухжильный сверхгибкий кабель упрощает установку с помощью всего лишь одинарного подключения «холодного хвоста»

• Два чрезвычайно жестких и прочных изоляционных слоя, которые сводят к минимуму риск повреждения в процессе установки и обеспечивают продленный срок службы кабеля.
• Соответствует IEC 60800
• EMC Сейф

Кабели для обогрева пола доступны в виде отдельных кабелей для установки профессиональными установщиками. Каждый кабель упакован на удобный картонный кабельный барабан и запечатан для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления и установки доступны в качестве дополнительных принадлежностей.

Комплект кабелей ECOFLEX включает в себя: нагревательный кабель, грунтовку для пола, липкую ленту для фиксации и подробные инструкции по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для обогрева пола в стяжке – это одножильный кабель с номинальной мощностью 15 Вт / погонный метр.Используется для обеспечения теплого пола в новых проектах в стяжных полах. Обычно укладывается непосредственно на изоляцию из фольги, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новостройках с бесшовным полом этот кабель
может стать экономичным решением для обогрева.
КУПИТЬ ОНЛАЙН – НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕГОВАЯ

В зимние месяцы серьезные травмы могут быть получены из-за образования льда на рабочих платформах складских погрузочных площадок или на проходах, в загруженных общественных зданиях и т. Д.Эту потенциальную опасность можно легко минимизировать, установив систему предотвращения обледенения.

В случае выпадения снега система предотвращения обледенения быстро растает любой падающий снег, обеспечивая свободный доступ пешеходов и транспортных средств к тротуарам и проездам.

Нагревательные кабели

MPSV рассчитаны на мощность 20 Вт / м и используются для таяния льда и снега на открытых площадках и в других областях, где кабель заделан в бетон.

Основные характеристики:

• Соответствует IEC 60800
• 20 Вт / м обеспечивает свободный и безопасный доступ пешеходов и транспортных средств к тротуарам и проездам
• Прочный и прочный нагревательный кабель
• Подходит под бетон, тротуар и асфальт

КУПИТЬ ОНЛАЙН – ПЛАВЛЕНИЕ КАБЕЛЯ

Что такое нагревательная пленка (HOT-Film)?

Что такое нагревательная пленка (HOT-Film)?

HOT-Film производства Korea Heating Co. , Ltd. – это превосходный и современный обогревательный материал для полов, потолков и стен.

Углеродный нагревательный элемент (электрический проводник) и серебряная паста напечатаны на полиэтиленовой пленке из изоляционного и огнестойкого материала, которую необходимо соединить с пленкой Laminex после изготовления электрода из медной фольги.

Углерод излучает тепло, дальние инфракрасные лучи и анионы, используя электрическое сопротивление. HOT-Film, основанная на тепловом излучении в дальней инфракрасной области, дает более длительный эффект нагрева, чем другие системы отопления.Известно, что дальний инфракрасный луч и анион эффективно подавляют запахи и рост микробов и ускоряют метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

Сырье для горячей пленки:

Изоляционная / огнестойкая пленка из ПЭТ:
ПЭТ – это аббревиатура от полиэтилентерефталата, входящего в состав термопластов. Он легкий, не имеет вкуса и запаха, широко используется в предметах домашнего обихода, игрушках, электрических изоляторах, корпусах для радио и телевизоров, а также в упаковочных материалах.Для Hot-Film ПЭТ соответствует требованиям стандарта VTM-2 по изоляционным / огнестойким свойствам UL.
Он имеет цвет молока и используется для электронных / электрических материалов.

Углеродная паста:
Мелкий черный порошок с углеродом в качестве основного элемента. Он имеет размер частиц 1 ~ 500 мкм и используется для изготовления черной краски (пигмента), резины и типографской краски.
Для нагревательного элемента из углерода (нагревательная часть пленки) количество нагрева можно регулировать, регулируя значение его сопротивления в зависимости от соотношения углерода и графита в смеси.

Серебряная паста:
Серебряная кабина используется для повышения проводимости и минимизации электрических искр, вызванных прямым контактом между медной фольгой и угольной нагревательной секцией. Идеальное значение сопротивления должно быть не более 1 Ом.

Пленка Laminex:
Пленка Laminex, которая используется в производстве нагревательной пленки, имеет высокую адгезионную прочность, высокую термостойкость и легкость обработки.
В частности, его клейкое вещество использует EVA (для полов) или EEA (для сауны).

Описание продукции и технические характеристики производителя:

Ниже представлены (в видеоформате) описание и технические характеристики продукции компании Korea Heating Co., Ltd.

Превосходство системы нагрева Hot-Film:

1) Простая в установке и экономичная система отопления:

Способен снизить затраты на установку благодаря простоте строительства / установки . Процесс означает сокращение времени строительства.

Способен к быстрому нагреванию за счет параллельной структуры нагревательного элемента и использования электричества.

Возможность частичного обогрева и экономии ненужных расходов на отопление (Возможно использование центральной системы управления)

Позволяет иметь более просторное жилое пространство за счет отсутствия необходимости в отдельной котельной.

2) Экологичная и здоровая система отопления:

Нагревательный элемент изготовлен из угля, например древесного угля (активированного угля), излучающего меньше электронных волн.

Дальний инфракрасный луч и анион подавляют синдром больного дома, запах и рост микробов.

В нем не используется пламя, поэтому он производит меньше шума, пыли и угарного газа.
Идеально подходит для зон отдыха с детьми, пожилыми людьми и пациентами.

3) Экономия на обслуживании системы отопления:

Экономия затрат на 30% по сравнению с электрическим отоплением и более чем на 50% по сравнению с отоплением на жидком топливе.

Простая конструкция и конструкция означают меньшее количество отказов продукта и снижение затрат на обслуживание.

Для реконструкции дома систему легко снять и переместить.

Hot-Film Технические характеристики:

• Способен поддерживать стабильное значение электрического сопротивления благодаря технологии печати с использованием углеродных частиц регулярности и высокой плотности.
• Технология и разработка высокотехнологичного печатного оборудования, позволяющего печатать равномерно.
• Разработка специального ламинатора для производства нагревательной пленки.
• Использование оскорбительной и огнестойкой пленки мирового уровня.
• Технология предотвращения образования искр со стороны угольной печати за счет конструкции специальной серебряной будки.
• Конструкция предотвращения возникновения искр за счет регулировки площади сечения угольной печатной стороны.

Взаимодействие с другими людьми

© 2011 Far Infra Co. Ltd., – Все права защищены

Оборудование для ламинирования клея-расплава, машины для ламинирования, ламинаторы на заказ

	ОРИГИНАЛ Компактность	PLUS Вывод шириной до 61 дюйма	ПОДПИСЬ Самый простой в загрузке и настройке; До 50% быстрее
выходная ширина	до 49 дюймов (124 см)	до 61 дюйма (155 см)	до 61 дюйма (155 см)
выходная длина	без ограничений	без ограничений	без ограничений
толщина на выходе	до 2 дюймов (5 см)	до 2 дюймов (5 см)	до 4 дюймов (10 см)
Регулировка выходной высоты	двухколесный	двухколесный	одно колесо с цифровым индикатором
скорость производства	6-8 футов в минуту	6-8 футов в минуту	8-12 футов в минуту
работает с	плоских листов или рулонов	плоских листов или рулонов	плоских листов или рулонов
электрический	Однофазный 208 или 230	Однофазный 208 или 230 (стандартный) или трехфазный (дополнительное обновление)	208 или 230 трехфазный
цена	10 495 долл. США	13 495 долл. США	16 995 долл. США
полные спецификации и фотографии	узнать больше	узнать больше	узнать больше

Больше не нужно ждать высыхания клея, больше не требуется чистка, больше нет неравномерного нанесения клея

Экономически эффективная система ламинирования Advantage склеивает удивительное разнообразие ламинатов в виде листов или рулонов с использованием высокоэффективного пленочного термоплавкого клея.Он питает субстрат и нашу экологически чистую пленку-расплав под воздействием инфракрасного излучения; Затем ламинат соединяется с помощью прижимных валков для получения готовой, готовой к использованию панели.

• Ламинат неограниченной длины, от 2 дюймов до 61 дюймов (от 10 см до 155 см) в ширину
• Ламинированная продукция, готовая к немедленному производству
• Без ожидания высыхания
• Без грязного белого клея, аэрозолей или контактного цемента
• Без капель, без излишнего распыления
• Очистка не требуется
• Включает несколько функций безопасности
• Требуется небольшая площадь

Представляем нашу новейшую модель

Signature включает регулировку высоты ролика одного колеса с цифровым индикатором высоты для быстрой регулировки одним оператором.Большой подающий конвейер упрощает загрузку и транспортировку материала. Энергоэффективный трехфазный электрический двигатель обеспечивает на 50% более высокую производительность.

Сделано в Америке с использованием возобновляемых источников энергии

Наши машины и клеи производятся и собираются в США. Наш объект питается от солнечных батарей и ветряной турбины.

Простая установка

Клиенты могут легко установить свою систему ламинирования Advantage.В комплект ламинаторов Advantage входит установочный DVD с пошаговыми инструкциями по установке. А бесплатная техническая поддержка – по телефону (800) 433-0730.

Принадлежности

Устройство подачи рулонного материала

Дополнительное приспособление для подачи рулонного материала позволяет пользователям легко подавать прокатный ламинат (например, меламин, слой аллигатора, ткань и т. Д.).Устройство оснащено патронами с сердечником 3 дюйма (7,6 см) и воздушной муфтой, которая обеспечивает постоянное натяжение на разгрузочной штанге.

Учить больше

Нож для горячей резки клея

Дополнительный нож для резки клея с горячим ножом представляет собой нагретый рычаг, который достигает ширины ламинатора.Оператору не нужно будет наклоняться над панелью, чтобы разрезать клей. Вместо этого быстрое движение запястья проталкивает руку через клей, делая быстрый и чистый разрез.

Учить больше

Подающие и разгрузочные конвейеры

Эти конвейеры увеличивают длину машины, облегчая работу с полноразмерными панелями. При необходимости ваши ламинаторы могут быть оснащены дополнительными конвейерными секциями. Конвейерные секции доступны длиной 5 футов (152 см) и могут быть заказаны с ножками или без них.

Учить больше

Выбранные статьи

Системы центрального отопления и аксессуары 12V Пленка для инфракрасного обогрева пола Электрический пленочный мат Ламинат Плитка Деревянный пол 220 Вт / м² Подогрев пола

Магазин, 12 В, инфракрасная нагревательная пленка для пола, электрическая пленка, ламинат, плитка, деревянный пол, 220 Вт / м², бесплатная доставка по соответствующим критериям заказам на сумму от 20 фунтов стерлингов.Системы центрального отопления и аксессуары Пленочный инфракрасный обогреватель для пола, 12 В, Электрический пленочный мат, Ламинированная плитка, Деревянный пол, 220 Вт / м², Напольное отопление, Напольное инфракрасное отопление, 12 В, пленочный, электрический, ламинат, Плитка, Деревянный пол, 220 Вт / м², Системы центрального отопления и аксессуары. Принадлежности Пленка для инфракрасного обогрева пола, электрическая фольга, 12 В, ламинат, деревянный пол, 220 Вт / м², системы центрального отопления и аксессуары, инфракрасная нагревательная пленка, электрическая пленка, напольное покрытие, 12 В, ламинат, плитка, деревянный пол, 220 Вт / м², подогрев пола

но также потребляет на 60% меньше энергии. В случае отказа системы вы не сможете убрать пол. Все наши термостаты поставляются с датчиками температуры в помещении, инфракрасным обогревателем 12 В под полом, электрическим фольгированным ковриком, ламинатом, деревянным полом, 220 Вт / м², грибком, Может быть поставлено любое количество, напольное отопление, инфракрасная нагревательная пленка, 12 В, электрическая пленка, ламинат, плитка, деревянный пол, 220 Вт / м², системы центрального отопления и аксессуары, наша команда может рассчитать площадь обогрева для вас, хорошо работает реле с бетоном, цена 12 В за 1 метр Полоса шириной 300 мм 220 Вт / м² Напряжение 230 В, толщина 0, Подходит для установки под всеми типами полов, Пленка для инфракрасного обогрева пола 12 В, электрическая фольга, ламинат, Плитка, деревянный пол, 220 Вт / м²: Сделай сам и инструменты, Мы можем изготовить горячий коврик с логотипом вашей компании или специальным Требования к мощности, обеспечивающие здоровую и уютную среду обогрева, не вся углеродная пленка одинакова

Можно разрезать каждые 500 мм, Системы центрального отопления и аксессуары 12V Пленка для инфракрасного обогрева пола Электрический коврик из фольги Ламинированная плитка Деревянный пол 220 Вт / м² Подогрев пола, бактерии и влага, Магазин Пленка для инфракрасного обогрева 12 В с электроприводом из фольги Ламинированная плитка Деревянный пол 220 Вт / м², Этот горячий коврик является 100% оригинальным продуктом высочайшего качества с 10-летней гарантией производства, нет необходимости покрывать 100% площадь пола, каменные или плиточные полы. При установке этой углеродной пленки убедитесь, что у вас есть соответствующая изоляция пола, чтобы предотвратить поглощение тепла и инфракрасного излучения. излучение, максимальная температура 3 мм 55 ° C, широкий диапазон на выбор: 60 Вт 80 Вт 140 Вт 180 Вт 220 Вт постоянного или переменного тока и температура пола. За последние несколько месяцев мы видели несколько дешевых копий.

Соответствие ISO 14001 ROHS + сертификат PCT, Не только создает теплую и уютную среду, Горячий коврик можно использовать под ламинатным полом, Новее подключают этот коврик без термостата, способствуют метаболизму человека, Все они поставляются готовыми, откалиброванными для максимальной экономии энергии. Посетите наш выставочный зал в Newport Unit 3 Skillion Buisness Center NP19 4RF Доступны услуги по установке, Системы центрального отопления и аксессуары Пленка для инфракрасного обогрева полов 12 В Пленка для электрического фольгированного обогрева Деревянный пол 220 Вт / м² Подогрев полов, Системы центрального отопления и аксессуары Пленка для инфракрасного нагрева 12 В для пола Пленка для электрического фольги Ламинированная плитка Деревянный пол 220 Вт / м² с подогревом, С любыми вопросами обращайтесь в наш отдел продаж по телефону 0163390834 или по мобильному телефону 07397873934, Бесплатная доставка по приемлемым заказам на сумму 20 фунтов стерлингов или более, Системе требуется термостат, наша углеродная пленка имеет все сертификаты ЕС и Великобритании ISO 9001, Рейтинг безопасности IPX7 все сертификаты ЕС и Великобритании, качество в этом случае очень важно, этот продукт на 100% устраняет плесень

Этот фильтр объектива точно воссоздает внешний вид аэрохромной ИК-пленки Kodak

Kodak Aerochrome была популярной инфракрасной пленкой, которая создавала особый вид, который фотографы использовали для различных проектов. Снятый с производства десять лет назад рулон Aerochrome с 24 экспозициями в наши дни может стоить более 80 долларов. Если вам нужен внешний вид Aerochrome без дополнительных затрат, новый фильтр объектива IR Chrome для цифровых фотоаппаратов был разработан специально для вас.

Созданный французским фотографом Янном Филиппом и Колари Вижн, фильтр IR Chrome пропускает определенную комбинацию длин волн света для точного воссоздания классического вида Aerochrome с помощью камеры полного спектра (т. Е. Камеры, у которой был удален внутренний фильтр, блокирующий инфракрасное излучение, поэтому что он чувствителен к ультрафиолетовому, видимому и инфракрасному свету).

Филипп говорит, что с тех пор, как появилась цифровая инфракрасная фотография, практикующие с переменным успехом трудились, чтобы воссоздать облик Aerochrome с помощью своих фотоаппаратов. Некоторые подошли довольно близко, используя фильтр Yellow # 12, а затем проделав большую сложную и утомительную постобработку.

«Точная настройка результатов была непростой», – пишет Филипп. «Также было много окантовки вокруг мелких деталей, таких как ветки и листья вдалеке».

Цель заключалась в том, чтобы создать результат прямо в камере, который не требует микширования каналов во время постпродакшна.

Потратив год на разработку «рецепта» света методом проб и ошибок, Филипп наконец придумал точную кривую передачи, которую он передал компании Kolari Vision. Этой компании, в свою очередь, удалось превратить кривую в фильтр со стеклянной линзой: инфракрасный фильтр IR Chrome.

Чтобы показать, насколько точно фильтр воссоздает внешний вид Aerochrome, Филипп купил на eBay дорогую пленку Aerochrome и снял те же сцены как с пленкой, так и с преобразованным Canon 6D Mark II, используя фильтр IR Chrome.

Nikon F3 снимает пленку Aerochrome и переделанный Canon 6D Mark II с ИК-фильтром Chrome. Вид в камере такой же, как на дисплее Canon 6D Mark II.

Этот новый фильтр якобы является первым в истории, совместимым с Aerochrome в камере без необходимости серьезных изменений Photoshop. Вот несколько сравнений:

Аэрохромная пленка ИК-хромированный фильтрАэрохромная пленка ИК-хромированный фильтрАэрохромная пленка ИК-хромированный фильтрАэрохромная пленка ИК-хромированный фильтр

Вот еще несколько примеров фотографий, снятых с использованием ИК-хромированного линзового фильтра:

Характеристики фильтра включают антибликовое покрытие, уменьшающее блики и ореолы, ламинацию для длительного срока службы и конструкцию из двух стекол.

IR Chrome фильтр доступен от Kolari Vision в широком диапазоне диаметров от 37 мм за 50 до 95 мм за 190 долларов. И вам понадобится камера, которая уже была преобразована для фотосъемки полного спектра (что-то, что Kolari Vision делает за 100–325 долларов в зависимости от модели камеры).

.
