Схемы видов монтажа кондиционера
Схемы монтажа кондиционера.
Выбор места для размещения наружного и внутреннего блоков сплит-системы.
Ниже мы приводим типовые схемы монтажа кондиционеров, наиболее удачно сочетающие расположение внутреннего и наружного блоков. Вам нужно определить расположение внутренних и наружных блоков исходя из следующих параметров:
Расположение в помещении внутреннего блока кондиционера: слева или справа
Расположение внешнего (наружного) блока: под окном, между окнами, на ограждении балкона, на балконе
Способ расположения трассы: внутри помещения или вне помещения
Схема № 1. Установка внутреннего блока кондиционера на правой стене, наружный под окном.
Это наиболее часто практикуемая схема установки кондиционера. Внутренний блок сплит-системы устанавливается на стене, примыкающей к фасадной, а наружный блок вывешивается под окно.
Удобство данной схемы наряду с простотой монтажа и дальнейшего обслуживания кондиционера в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая в большинстве случаев зону постоянного нахождения людей. Межблочные коммуникации, если кондиционер устанавливается в процессе ремонта квартиры, рекомендуется уложить в стену, выштробив в ней необходимое углубление. Если в квартире уже сделан ремонт, то магистраль можно прикрыть декоративным коробом.Схема № 2. Установка внутреннего блока кондиционера на правой стене, наружный между окнами.
Данная схема обладает всеми достоинствами варианта №1. Кроме того, межблочные коммуникации предельно малы и не создают проблем как интерьеру помещения, так и фасаду дома. Снаружи такой вариант монтажа выглядит очень аккуратно и естественно. Минусом является несколько большая стоимость работ по установке (с учетом возможых высотных работ) и некоторые неудобства при обслуживании и ремонте.
Схема № 3. Установка внутреннего блока кондиционера на правой стене, наружный возле балкона.
Данная схема по функциональности аналогична варианту №1. Большим плюсом ее является то, что наружный блок кондиционера абсолютно не загораживает вид из окна. Однако есть и тонкий момент – балкон должен быть либо не застеклен, либо иметь открывающиеся с торца окна. В противном случае как при монтаже, так и при обслуживании кондиционера потребуются услуги промышленного альпиниста.
Схема № 4.
Установка внутреннего блока кондиционера на правой стене, наружный на балконном ограждении.В данной схеме наружный блок кондиционера устанавливается непосредственно на балконном ограждении. Единственное условие – балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.
Схема № 5. Установка внутреннего блока кондиционера на правой стене, наружный на балконном ограждении.
Пожалуй это самая эффективная схема монтажа кондиционера с задействованием балкона.
Подходит также и для большинства лоджий, в том числе и застекленных. Если монтаж кондиционера осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие – балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.Схема № 6. Установка внутреннего блока кондиционера на левой стене, наружный под окном.
Это наиболее часто практикуемая схема установки кондиционера. Внутренний блок сплит-системы устанавливается на стене, примыкающей к фасадной, а наружный блок вывешивается под окно.
Удобство данной схемы наряду с простотой монтажа и дальнейшего обслуживания кондиционера в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая в большинстве случаев зону постоянного нахождения людей. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выворачивать коммуникационные хвосты.Схема № 7.
Установка внутреннего блока кондиционера на левой стене, наружный возле балкона.Большим плюсом данной схемы является то, что наружный блок кондиционера абсолютно не загораживает вид из окна. Однако есть и тонкий момент – даже если балкон не застеклен высока вероятность того, что потребуются услуги промышленного альпиниста. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выворачивать коммуникационные хвосты.
Схема № 8.
Установка внутреннего блока кондиционера на левой стене, наружный на балконном ограждении.Пожалуй это самая эффективная схема монтажа кондиционера с задействованием балкона. Подходит также и для большинства лоджий, в том числе и застекленных. Если монтаж кондиционера осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие – балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выворачивать коммуникационные хвосты.
Схема № 9.
Установка внутреннего блока кондиционера между окнами, наружный под левым окном.Данный вариант хорош тем, что воздушный поток от кондиционера равномерно распределяется по помещению и способствует созданию однородной температурной среды в любой его части. Для монтажа внутреннего блока требуется достаточный ширины межоконный стенной проем и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок кондиционера устанавливается под окном, что, как и в о всех подобных случаях, несет удобство в его обслуживании.
Схема № 10.
Установка внутреннего блока кондиционера между окнами, наружный под правым окном.Данный вариант хорош тем, что воздушный поток от кондиционера равномерно распределяется по помещению и способствует созданию однородной температурной среды в любой его части. Для монтажа внутреннего блока требуется достаточный ширины межоконный стенной проем и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок кондиционера устанавливается под окном, что, как и в о всех подобных случаях, несет удобство в его обслуживании.
Схема № 11.
Установка внутреннего блока кондиционера между окнами, наружный между окнами.Аналогичная предыдущему варианту схема размещения комнатного блока кондиционера с установкой наружного блока сбоку от окна, целью которого является уменьшить межблочное расстояние и максимально сократить длину магистрали. Надо сказать, что такая схема очень хорошо впишется в уже отремонтированное помещение, т.к. не потребует закладки коммуникаций в штробы или применение для этого декоративных коробов. Монтаж кондиционера осуществляется, как говорят установщики, “блок в блок”. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха.
Схема № 12.
Установка внутреннего блока кондиционера возле окна, наружный сбоку от окна.Такая схема рациональна, если между окном и примыкающей стеной достаточно места для крепления внутреннего блока кондиционера и не планируется использование штор по всей длине оконной стены. В зоне воздушного потока не должны при этом оказаться рабочие столы, кресла, кровати и т.п. Вполне удобно так расположить внутренний блок сплит-системы, если у вас, например, по стене, вдоль которой будет направляться поток, установлена аудио/видео аппаратура.
Заказать монтаж кондиционера в Москве недорого под ключ
- Установка кондиционера в квартире или доме – давно не роскошь, а оптимальный способ поддержания комфортного микроклимата.
Правильно подобранный агрегат эффективно фильтрует воздух в помещении, поддерживает заданную температуру, снижает распространение болезнетворных микроорганизмов. Компания ООО «Леон Групп» осуществляет монтаж сплит-систем в Москве на выгодных условиях. Мы выполняем все виды подготовительных строительно-монтажных работ и предлагаем широкий ассортимент климатической техники от проверенных производителей.За многолетнюю практику сервисные инженеры компании «Leon Group» довели порядок подключения систем кондиционирования до совершенства.Независимо от сложности прокладки кабельных трасс, архитектурных и планировочных особенностей объекта, а также объема СМР, сроки и стоимость устроят даже самого взыскательного хозяина.
В стоимость стандартного монтажа входят все расходные материалы по ГОСТ:➠ Разметка точек установки внутреннего и внешнего блока.
➠ Высверливание сквозного отверстия на фасадную сторону помещения (для проведения дренажной и фреоновой магистралей).
➠ Установка кронштейнов, удерживающих наружный блок.

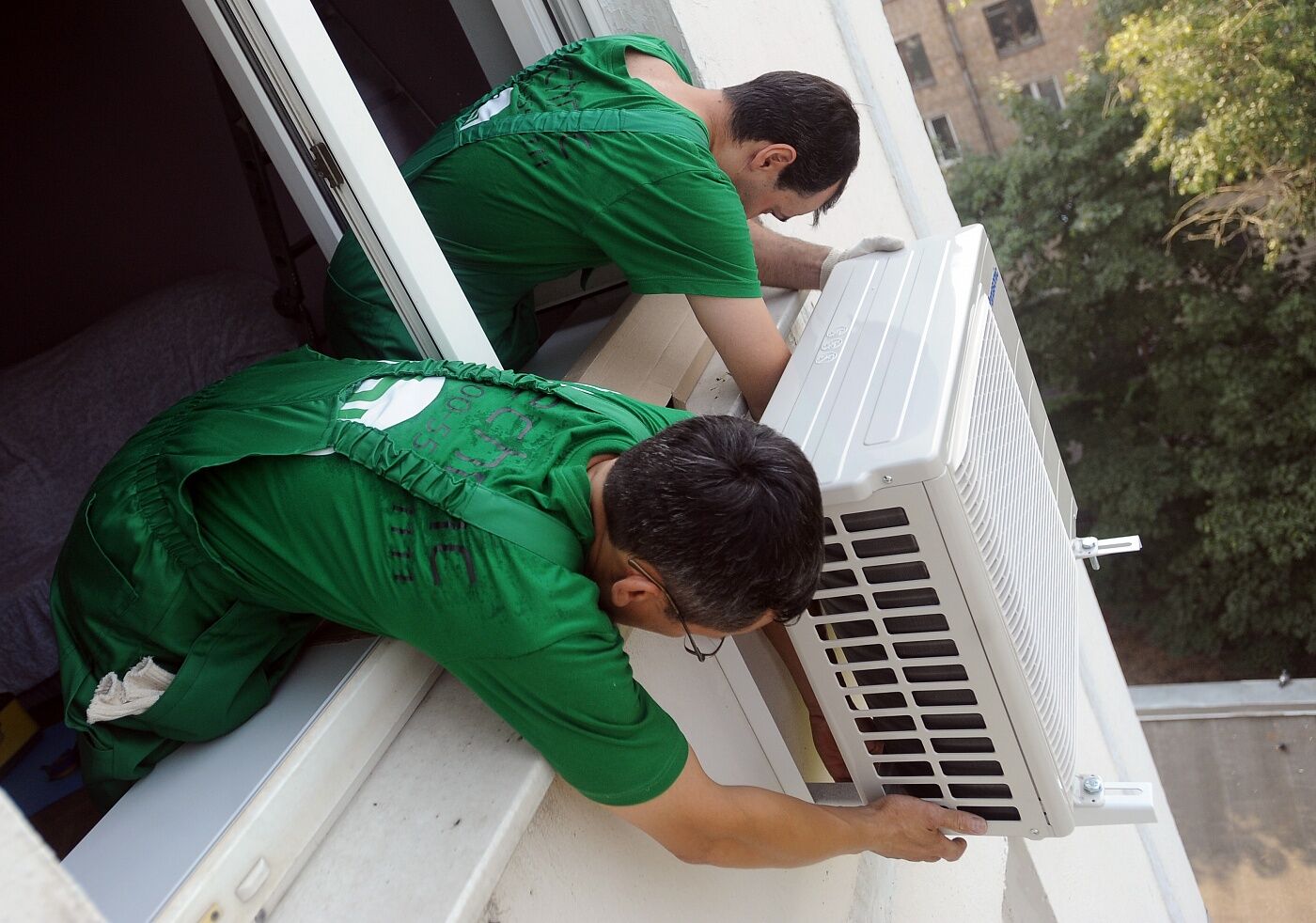

➠ Установка внешнего блока непосредственно под окном (без вызова альпиниста).
➠ Прокладка магистралей (коммуникации между блоками не будут превышать 5-м длины).
➠ Монтаж внутреннего блока внутри помещения и подключение к питанию от электросети (длина не более 3 м).
➠ Подключение к обоим блокам кондиционера магистрали и вакуумирование системы (очищается замкнутый контур, внутри которого циркулирует хладагент).
➠ Запуск и проверка во всех предусмотренных производителем режимах.
➠ Ознакомление пользователя с правилами эксплуатации сплит-системы.Профессионализм наших специалистов, дает нам возможность давать гарантию до 3-х лет. Мы обеспечиваем сотрудникам ежегодное повышение уровня квалификации при прохождении курсов, благодаря чему они всегда владеют актуальной информацией, необходимой в предоставляемых услуг.
Первый этап:
⚠ Правильный совет – первый этап всегда делают до начала отделочных работ. Второй этап начинается по окончанию ремонтных работ.➠ Информирование клиента о правилах использования системы.
➠ Определение совместно с клиентом объема требуемых услуг и окончательное согласование оборудования.
➠ Монтирование коммуникаций и контура хладагента (может потребоваться штробление стен).
➠ С учетом особенностей подключения специалисты по электрике подводят кабель к блокам.
➠ Крепление крепежей или подставки для закрепления блока.
➠ Монтаж наружного блока кондиционера.
➠ Организация дренажа.⚠ Крайне важно, чтобы коммуникации, выведенные из стены после первого этапа, не подвергались изгибанию и деформации. В противном случае велик риск утечки хладагента и некорректного охлаждения помещения. Любое повреждение чревато негативными для техники последствиями и непредвиденными расходами на ремонт.
Второй этап:
➠ Установка внутреннего блока на стену помещения.
➠ Подключение трассы к внутреннему блоку.
➠ Вакуумирование всей системы после монтажа обоих блоков (вакуумным насосом, подключенным к сервисному клапану, производится полное откачивание воздуха и содержащихся в нем загрязнений и влаги).
➠ Тестирование прибора на работоспособность и сдача объекта.
➠ Рекомендации клиенту относительно правил эксплуатации кондиционера.Стоимость складывается из цены этапов: расчет производится за каждый отдельно. Сначала заказчик оплачивает уже фактически выполненные работы в рамках первого этапа монтажа. Такие работы принято считать самыми грязными и затратными по времени. Оставшаяся часть оплачивается только после того, как будет выполнен весь спектр услуг, определенных вторым этапом.
Начальная цена заказа по монтажу климатического оборудования, определенная в момент оформления заказа, не подлежит изменению ни через месяц, ни через год. Независимо от того, какие финансовые возможности имеет клиент, мы не подведем его, если уже заключили договор.
Обусловленные пожеланиями заказчика корректировки проектной документации – единственное, что может повлечь за собой изменение стоимости работ.
Здесь все просто: решили изменить место установки оборудования, а это влечет за собой изменение длины трасы и т.п.? Значит, скорее всего, будет изменение условий.➤ Предлагаем качественное оборудование, поставляемым со всей технической документацией и сертификатами – срок бесперебойной эксплуатации не менее 10 лет.
➤ Индивидуальный подход ;– можно заказать полный комплекс услуг или отдельные строительно-монтажные мероприятия.
➤ Прозрачные и адекватные условия сотрудничества – этапы, цена и сроки выполнения заказа прописываются в договоре и не подлежат изменению.
➤ Пуско-наладочные работы и ознакомление с правилами эксплуатации прибора – мы протестируем работоспособность на всех возможных режимах при сдаче объекта владельцу.
➤ Проведение после установки влажной уборки помещения от строительной пыли – вы просто наслаждаетесь результатом!При покупке сплит-системы у нас предусмотрена приятная скидка на установку и в дальнейшем обслуживание кондиционера! Уточните подробности по телефонам в разделе «Контакты» либо с помощью кнопки «Заказать звонок».
Менеджер ответит на вопросы и оформит бесплатный выезд замерщика в удобное время.Профессионализм наших специалистов, дает нам возможность давать большую гарантию. Мы обеспечиваем сотрудникам ежегодное повышение уровня квалификации при прохождении курсов, благодаря чему они всегда владеют актуальной информацией, необходимой в предоставляемых услуг.
✔ Бесплатный выезд на первичный осмотр помещения. Есть возможность онлайн осмотра.
✔ Работа по договору. Сроки работ всегда прописаны в договоре и строго соблюдаются.
✔ Гарантия на оборудование от 3-х до 5-и лет.
✔ Полный комплекс работ “от и до”. Прозрачная цена без изменения в процессе.
✔ Использования профессионального оборудования с пылесосом. Влажная уборка после монтажа, с очисткой всей пыли.
✔ Работаем с самыми лучшими материалами и оборудованием. Поставки оборудования только от официальных представителей марок в РФ. Статус подтвержден актуальными дилерскими сертификатами.
✔ Мы применяем профессиональные инструменты, приборы, оборудование и расходные материалы для того, чтобы клиент наслаждался техникой максимально долго.
Правильно подобранный агрегат эффективно фильтрует воздух в помещении, поддерживает заданную температуру, снижает распространение болезнетворных микроорганизмов. Компания ООО «Леон Групп» осуществляет монтаж сплит-систем в Москве на выгодных условиях. Мы выполняем все виды подготовительных строительно-монтажных работ и предлагаем широкий ассортимент климатической техники от проверенных производителей.За многолетнюю практику сервисные инженеры компании «Leon Group» довели порядок подключения систем кондиционирования до совершенства.
Второй этап начинается по окончанию ремонтных работ.
Здесь все просто: решили изменить место установки оборудования, а это влечет за собой изменение длины трасы и т.п.? Значит, скорее всего, будет изменение условий.
Менеджер ответит на вопросы и оформит бесплатный выезд замерщика в удобное время.
Поэтапный перечень работ по установке кондиционера.
- Подготовка сметы, утверждение технического задания.
- Согласование с КГА (при необходимости).
- Заключаем договор.
- Используем штроборез HILTI – штробим любые стены.
- Нет пыли. Применяем строительный пылесос.
- Не перепилим проводку. Работаем с детектором.
- Толстостенная медная труба Halcor (Греция).
- Изоляция – вспененный каучук K-FLEX.
- Варианты прокладки: в штробе или за потолком.
- Проверка фреонопровода на герметичность.
- Сухой азот, давление 40 бар.
- Электронный манометр. Моментальный и точный результат.
- Правильный слив конденсата без засоров, бульканий, протечек, запахов.
- Монтируем дренажные насосы, если не получается реализовать самотек.
- Подключим к канализации через сифон (отсутствие запаха).
- Проведем кабель электропитания или дадим задание вашему электрику.
- Используем кабель NYM – негорючий материал изолятора.
- Подключаем к отдельному автомату или используем простую розетку.
- Монтаж внутренних блоков на чистовую отделку.
- Аккуратно и без пыли. Не пачкаем стены.
- Наружные блоки монтируем на рамные или латунные анкера – ровно и надёжно.
- Вакуумирование и дозаправка фреоном – залог правильного микроклимата в помещении.
- Пуско-наладочные работы. Проверка работоспособности системы.
- Инструктаж пользователя. Подробно рассказываем о правильной эксплуатации и уходе за оборудованием.
