Как правильно подключить УЗО и автомат: способы и особенности

Как правильно подключить УЗО и автомат – это распространенный вопрос среди тех людей, которым необходимо собрать электрический щиток. Ведь всем известно, что основной источник питания – электроэнергия, представляет опасность при некоторых обстоятельствах. Так, неправильное подключение автоматики грозит неисправностью электропроводки, оборудования, пожаром, поэтому относится к подобным действиям необходимо ответственно. Сегодня мы рассмотрим особенности подключения защитных устройств электрощита.

Как правильно подключить УЗО и автомат

Содержание

1

Необходимость защиты электрической сети

Электрическая система квартиры – сложная сеть с множеством ответвлений – розеток, выключателей, силовых и слаботочных контуров. Сюда относятся любые электрические установки, которые мы используем каждый день.

При использовании различных приборов, питающихся от электричества, часто происходят проблемы, из-за которых случаются неисправности контуров, приборов, а иногда и вовсе наблюдаются трагические ситуации. У таких последствий имеются определенные предпосылки:

• чрезмерная нагрузка на отдельные линии;
• утечка тока;
• короткие замыкания.

Короткое замыкание приводит к пожару

Чрезмерная нагрузка на линию часто происходит при использовании энергоемких электроприборов при наличии устаревшей электропроводки. Так, кабель не может выдержать нагрузки, из-за чего греется и оплавляется.

Утечка тока возникает тогда, когда изоляционный слой проводников и электроприборов изнашивается. Кроме того, это случается при ошибках в проведении монтажа, а именно кабеля заземления.

Наличие УЗО позволит обезопасить от последствий утечки тока

Воздействие силы тока более чем 1,5 мА становится заметным для человека. Значительное превышение этого показателя приводит к ударам.

Для того, чтобы сохранить целостность электрического оборудования и жизнь владельцев квартиры, необходимо установить приспособления аварийного отключения электроэнергии. Стоит отметить, что их отсутствие недопустимо, иначе электросеть будет считаться опасной.

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» – простейшие приборы аварийного отключения электричества.

Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.

Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

Вместо устаревших «пробок» используют автоматические выключатели

Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

УЗО в электрощите

Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А.

Тем не менее, прибор срабатывает и при меньших значениях.

Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.

Таблица №1. Разновидности УЗО.

Вид	Описание
Электромеханические	Здесь основным функционирующим устройством является магнитопровод с обмотками.  Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные	Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата.  Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.

Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.

Цены на различные виды УЗО

УЗО

Что такое дифавтомат и чем он отличается от УЗО?

Если говорить о том, чем отличается дифавтомат от предыдущего устройства, то необходимо брать в расчет его сочетание с автоматическим выключателем. Ведь, по сути, дифференциальный автоматический выключатель – это и есть сочетание этих двух приборов только в едином корпусе.

Это устройство выполняет следующие функции:

• защищает от утечки тока;
• препятствует чрезмерным нагрузкам на линии;
• сразу же отключает питание при коротком замыкании.

Дифавтоматы – это универсальные устройства

Несмотря на то, что прибор миниатюрный, он срабатывает за секунды, но только при условии качественной сборки надежным производителем. На его корпусной части можно найти основные маркировки, которые позволят определиться с выбором.

Здесь, как и на корпусе УЗО, указывается ток нагрузки/утечки, который измеряется в мА.

Некоторым пользователям может показаться, что создание дифавтомата должно стать причиной для прекращения использования автомата и УЗО. Тем не менее, оба варианта и на сегодняшний день остаются востребованными.

Цены на различные виды дифавтоматов

Дифавтомат

Видео – Что лучше УЗО или дифференциальный автомат?

Какие бывают типы УЗО и дифференциальных автоматов по роду утечки тока?

В электросхемах используются различные типы токов, поэтому и защитные устройства принято подразделять на классы:

1. Тип АС. Это распространенный класс приборов, которые имеют бюджетную стоимость, поэтому часто используются в квартирах и загородных домах. Они рассчитываются для утечки переменного тока, на котором функционирует большая часть бытовых приборов.
2. Тип А. Позволяет распознать утечку как переменного, так и постоянного тока. В последние годы производители начали выпускать устройства, адаптированные именно под такие УЗО. Здесь используются импульсные блоки питания для регулировки мощности. Поскольку это более надежные устройства, они стоят немного дороже предыдущих.
3. Тип B. Эти УЗО тоже реагируют на утечку любого тока. При этом они часто используются лишь на производственных объектах, в местах общественного пользования. Устанавливать их в квартиру не имеет смысла.

Маркировка, по которой определяют класс, находится на корпусе прибора

Способы подключения в частном доме или квартире

Если вы решились установить защитное устройство в квартире или частном доме, то необходимо в соответствии с правилами подобрать параметры. В первую очередь необходимо смотреть на возможность нагрузки тока и для чего в принципе подбирается прибор.

Если вам необходимо установить защиту на единичный электроприбор, к примеру, на стиральную машину, то можно приобрети устройство с минимальным номинальным током. Если же УЗО устанавливается на всю квартиру, то необходимо сначала сложить величину нагрузки каждого потребителя, а затем выбрать подходящий вариант. Другой величиной является дифференциальный ток, при увеличении которого происходит срабатывание защитного механизма. После чего останется только выполнить монтаж УЗО.

Схема подключения

Если взглянуть на представленную схему, то видно, что защитное устройство устанавливают после входного автомата и электросчетчика. Затем после УЗО проводник фазы отходит к автоматическим выключателям, которые отвечают за контроль групп разных нагрузок. Далее проводник отходит к энергопотребителям (светильникам, розеткам).

По линии ноля кабель отходит к зажимным колодкам, а после чего разветвляется по потребителям. На данном изображении отсутствует нулевая шина, что часто встречается в квартирах и домах ранних годов постройки. Здесь будет актуальна схема с использованием нескольких защитных устройств к каждой точке потребления.

Особенности подключения к сети с одной фазой однополюсных и четырехполюсных защитных устройств

Исходя из схемы, которая представлена выше, не составит труда подключить однополюсное УЗО, ведь это самый простой и востребованный вариант при наличии сети с одной фазой. Таким образом, можно сделать монтаж, как в квартире, так и в частном доме.

Здесь главное не перепутать места подключения проводов ноля и фазы. Чаще всего для кабеля входящей фазы используют обозначение «1», а для выходящей – «2». Нейтраль принято обозначать– «N».

Важный момент! Четырехполюсное УЗО крайне редко применяют для сети с одной фазой, ведь это нецелесообразно. Его монтируют лишь в случае временного устройства или при необходимости дальнейшей модернизации в сеть с тремя фазами.

Далее предстоит действовать по такому же принципу, как и в случае с однополюсным устройством. Для этого нейтраль соединяют с зажимом, на котором имеется обозначение «N». Фазный провод подсоединяют к зажиму в цепочку, где включена кнопка «Тест». Чаще всего она находится рядом с цепочкой нейтрали. С помощью этой кнопки необходимо как минимум один раз в 30 дней проводить проверку исправности оборудования.

Четырехполюсное защитное устройство

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Видео – Как подключить УЗО

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
2. Подача питающего напряжения в нижней части устройства – приводит к потере работоспособности прибора.
3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.

   Правила подключения УЗО должен знать каждый электрик!

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки. Подробнее о подключении автоматов в электрическом щитке можно прочитать в нашей специальной статье.

Схема подключения узо в однофазной сети с заземлением в частном доме и квартире

Развитие техники электроснабжения привело к появлению замечательного прибора – устройства защитного отключения, или УЗО. К сожалению, и сегодня его нет во многих домах и квартирах. В то время как сравнительно недорогое и небольшое устройство поможет сберечь и Вашу семью, и бытовую технику и жилье. Без сомнения, если в электрощите Вашего дома прибора защитного отключения еще нет, необходимо озаботиться его установкой.

Однофазное и трехфазное УЗО

Содержание

• 1. Назначение устройства защитного отключения
• 2. Устройство и принцип работы УЗО
• 3. Общие правила подключения устройства защитного отключения
• 4. Практические схемы монтажа в однофазной сети с заземлением
• 5. Подключение вводного УЗО в сети 380 В
• 6. Возможные ошибки при подключении устройства защитного отключения
• 7. Комментарии посетителей по теме статьи

Назначение устройства защитного отключения

Устройство защитного отключения предназначено для защиты людей от поражения электрическим током, а также электропроводки от возгорания. В случае прикосновения человека к токоведущим частям прибор фиксирует утечку тока и мгновенно разрывает цепь питания.

Для защиты людей устанавливают защитные приборы с током срабатывания 30мА. Для потребителей электроэнергии в ванной применяют прибор с током отсечки 10мА, так как в помещении с повышенной влажностью вероятность удара электричеством возрастает.

С целью предотвращения возгорания подключают условно называемое противопожарное УЗО. Такой прибор отключает нагрузку при токах 100-500мА. В домашней электропроводке практикуется применение прибора с током отсечки 100мА. При повреждении изоляции проводов может возникнуть короткое замыкание, искрение и возгорание. Защита фиксирует недопустимую утечку тока и отключает питание, предотвращая возникновение описанной ситуации.

УЗО в домашнем распределительном боксе

Если «выбивает» УЗО, для поиска неисправности необходимо выключить все автоматические выключатели, следующие по схеме после прибора защитного отключения. После этого сначала включают прибор защиты, а затем и автоматы — последовательно, по одному. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии.

Устройство и принцип работы УЗО

Внутренняя электрическая схема УЗО состоит из дифференциального трансформатора и реле. К одной обмотке трансформатора подключены провода фазы, к другой – нуля. В том случае, когда по проводникам линии и нуля протекает одинаковый ток, магнитные поля индуктивностей компенсируют друг друга.

Устройство защитного отключения изнутри

Принцип работы УЗО состоит в том, что при наличии утечки тока в электропроводке, его величина по проводникам фазы и нуля будет разной. В этом случае возникает разность потенциалов, которая включает внутреннее реле, контакты последнего разрывают цепь питания потребителей.

Следует отличать УЗО от дифференциального автомата. Принцип его работы состоит в том, что он выполняет функции УЗО и автоматического выключателя, то есть фиксирует не только токи утечки, но и предельный ток, протекающий через устройство.

Если в схеме электроснабжения предусмотрено несколько приборов защиты, работающих в паре с автоматическими выключателями, их выгодно заменить дифференциальными автоматами и сэкономить место в распределительном щите.

На практике чаще применяют ограниченное число относительно дорогих устройств защитного отключения при заметно большем количестве автоматов. Для контроля функционирования устройства защитного отключения на его корпусе предусмотрена кнопка ТЕСТ. Если ее нажать возникает принудительная утечка тока, что вызывает срабатывание защиты. Следует проверять эффективность защиты при контроле и обслуживании распределительного щитка.

Существует два вида УЗО: двухполюсное, для работы в однофазной сети 220 В и четырехполюсное, для применения в трехфазной сети 380 В. В последнем случае контроль утечек производится по каждой из трех фаз. При наличии проблемы даже на одной из них произойдет отключение всех линий нагрузки.

Общие правила подключения устройства защитного отключения

Существует немалое количество практических вариантов подключения УЗО, к сожалению, не все из них верные. Продумывая схему электроснабжения дома или квартиры, необходимо решить:

• какое количество приборов защиты следует установить;
• в каком месте подключить защиту;
• как правильно провести электромонтаж.

Пример монтажа УЗО в электощите

Рассмотрим практические рекомендации, которые позволят принять правильное решение в Вашем случае. Проще всего установить отдельное устройство на каждый потребитель, но это достаточно дорого. Вероятно, так можно поступить в отношении газового котла, холодильника и компьютера. Во всяком случае, возможно подключение УЗО на три оговоренных потребителя. Чем более индивидуальную защиту Вы предусматриваете, тем меньше вероятность отключения важных потребителей по причине наличия проблем в каких-то других цепях.

Некоторые линии, например, сеть освещения, может быть защищена только противопожарным УЗО. Осветительные приборы не имеют металлических поверхностей, то есть опасность поражения людей электрическим током при касании маловероятна.

Наоборот, как мы уже отмечали, в ванной комнате складываются худшие условия для удара электричеством, так что для приборов в ванной разумно предусмотреть отдельное УЗО с током отсечки 10мА. В наиболее бюджетном варианте применяется одно общее устройство защитного отключения с параметром срабатывания 30мА.

Противопожарное или общее УЗО включается в схему сразу после счетчика электроэнергии. Устройство защитного отключения, установленное после входного автомата и электросчетчика, рассчитывается на номинальный рабочий ток на ступень выше значения у предшествующего автоматического выключателя. Например, если на входе имеется автоматический выключатель на 32А, модуль защиты выбирается на 40А.

Так делается для того, чтобы защитить от перегрузки контакты более дорогого устройства. Очевидно, это правило не работает при использовании нескольких УЗО. В этом случае его рабочий ток должен быть больше, чем номинал каждого из установленных после устройства защиты автоматов.

При монтаже модуля защиты сверху к нему подключаются проводники нуля и фазы, подводящие напряжение, а снизу подсоединяются одноименные провода нагрузки. Таковы правила монтажа большинства модульных устройств, о которых знает каждый электрик. Не следует вводить в заблуждение тех, кто будет работать с электрощитом.

Практические схемы монтажа в однофазной сети с заземлением

В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».

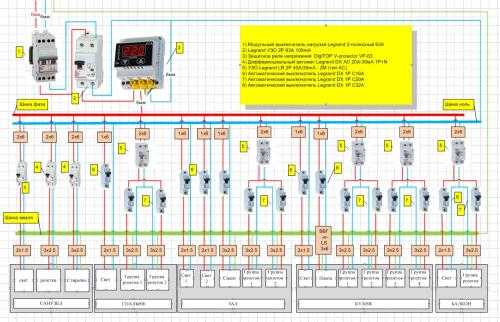

Наиболее простая схема подключения УЗО в квартире

На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.

Для контроля утечек в электропроводке достаточна чувствительность 100мА, однако при небольшой ее общей протяженности ложных срабатываний вводного УЗО с параметром 30мА не будет.

Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.) подключается:

• защитный желто-зеленый провод — к шине заземления;
• нулевой провод синего цвета — к шине нуля;
• провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.

Схема подключения УЗО в квартире с энергопотреблением до 11 кВт

Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.

Схема подключения УЗО и дифференциальных автоматов в доме

Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.

Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.

Схема подключение УЗО Легранд по французским стандартам

УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.

В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.

Схема подключения УЗО АВВ в паре с автоматами

УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.

Подключение вводного УЗО в сети 380 В

Схема подключения УЗО в сети 380 В

Трехфазное четырехполюсное УЗО подключается с соблюдением тех же общих правил, что и однофазное. В данном примере использованы устройства марки Legrand. Клеммы нуля у них находятся справа.

Для питания трехфазной плиты установлено отдельное четырехполюсное УЗО с током утечки 30мА. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов. Ноль кабеля освещения подключается к выходу противопожарного прибора защиты.

Подключение трехфазной нагрузки без провода нуля

Вышеприведенная иллюстрация демонстрирует подключение трехфазного УЗО в случае применения асинхронного двигателя в сети 380 В. В данном варианте отсутствует нулевой провод соединяющий устройство защиты и нагрузку. Корпус электродвигателя необходимо подсоединить к шине заземления.

Возможные ошибки при подключении устройства защитного отключения

Ошибки при подключении УЗО приводят к его отказу, срабатыванию без видимых причин, либо к тому, что оно не будет выполнять защиту людей и электропроводки. В общем виде могут быть допущены три вида ошибок:

• неправильно выбран рабочий ток и контролируемый ток утечки;
• неверное место подключения в схеме электроснабжения помещения;
• ошибки при выполнении электромонтажных работ.

Сначала разберем ошибки неправильного выбора параметров защиты. Если рабочий ток УЗО меньше или равен току срабатывания подключенного последовательно с ним автомата, его контакты могут не выдержать нагрузки и сгорят.

Аккуратный монтаж помогает выполнить подключение УЗО без ошибок

Ток утечки в сети, которую контролирует устройство защиты, должен составлять не более 40% данного параметра УЗО. В ином случае устройство защиты будет срабатывать без должной причины. Чем больше протяженность проводки, тем меньше ее общее сопротивление изоляции и больше токи утечки. Наоборот, при выборе устройства с завышенным током утечки не будет обеспечена защита человека от удара электричеством.

Касательно места подключения УЗО в схеме электроснабжения, его нельзя включать:

1. Перед счетчиком электроэнергии. В этом случае ее возможно воровать.
2. Параллельно счетчику электроэнергии. В такой ситуации счетчик будет занижать показания.
3. Без последовательно подсоединенного автомата. В таком варианте УЗО выйдет из строя при повышенной нагрузке или коротком замыкании.

При выполнении электромонтажа в щитке существует немало вариантов ошибок:

• подключение нулевых проводников к клеммам фазы, а фазных проводов — к нулевым зажимам;
• подсоединение проводов, подающих питание снизу, а нагрузку — сверху;
• подключение одного из проводов, подающих питание снизу, а второго — сверху;
• объединение нулевых проводников на выходе разных приборов защиты;
• объединение фазных проводов на выходе нескольких устройств защиты;
• подключение нулевого провода нагрузки до УЗО;
• соединение нулевого и защитного проводников в щитке;
• соединение нулевого и защитного проводников в розетке;
• подключение нулевого провода на корпус щита или нагрузки;
• подсоединение заземления розеток к водопроводу и системе отопления.

Щит в стадии монтажа: нагрузка к УЗО еще не подключена

В случае одного из вышеперечисленных нарушений УЗО будет «выбивать» либо сразу при подаче питания, или при подключении нагрузки. Если защита сработала, его нельзя включать вновь сразу. Сначала необходимо устранить неисправность, а затем поднимать рычаг включения.

Удобно иметь выключатель, подсоединенный параллельно прибору защиты. Он обеспечит режим БАЙПАС, то есть электроснабжение частного дома при ремонте устройства защитного отключения. В заключение отметим, что прибор любой марки, будь то Легранд, АВВ или IEK, вполне реально установить правильно своими руками, если руководствоваться приведенными практическими примерами и правилами.

Видеоролик демонстрирует, как это делается на практике.

Крупный план. машина. узо. также видна часть предохранителей и реле.

Фото автора ©sir2701 319119014 Крупный план. машина. узо. также видна часть предохранителей и реле. Фото автора ©sir2701 319119014

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Уже есть аккаунт 9001

создать аккаунт? Войти

Я согласен с Соглашением о членстве Получать новости и специальные предложения

Крупный план. машина. узо. часть предохранителей и реле также видны

— Фото автора sir2701

Похожие лицензионные изображения:

пульт управления. провода подключаются к клемме. Подключение к интернету Минск. Беларусь. 19 января 2019 г. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода.

приведет к короткому замыканию и возгоранию проводки, мастер устанавливает газовый котел, который висит на стене. Передняя панель открыта. отопление настроено и запущено.Минск. Беларусь. 19 января, 2019. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию проводки Мастер настраивает управление умным домом через компьютер. в его руках ноутбук. Фоновый щит с автоматикой и реле. много проводовБольшой щитовой зал. у него много проводов. мастер подключает интернет. также организует управление умным домом. Большая щитовая комната. у него много проводов. мастер подключает интернет. также организует управление умным домом. С помощью кусачек мастер укладывает провод в розетку. пульт управления. в него зашито не только электричество и интернет-контроль. Мастер устанавливает газовый котел, который весит на стене. Передняя панель открыта. С помощью щетки и промышленного пылесоса очищаем от грязи и грязи панельную доску. провода сообщаются с клеммами для подключения к автомату и управления домами. Мастер устанавливает газовую катушку, которая весит на стене. Передняя панель открыта. Вывоз мусора, уборка, продувка. Крупный план. Минск. Беларусь. 19 января, 2019. Щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию проводки Мастер настраивает управление умным домом через компьютер. в его руках ноутбук. Фоновый щит с автоматикой и реле. много проводов, мастер настраивает газовую катушку, которая весит на стене. Передняя панель открыта. Вывоз мусора, уборка, продувка. Крупный план.

Информация об использовании

Вы можете использовать это бесплатное фото “Крупный план. Машина. Узо. Также видны части предохранителей и реле.” для личных и коммерческих целей в соответствии со Стандартной или Расширенной лицензией. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий.
