Мощность котла на 100 кв м: Какой котел лучше для частного дома 100 кв.м: советы по выбору, примеры моделей, цены

Как выбрать котел для отопления частного дома в зависимости от площади

Котёл отопления – это главная часть автономной системы, которая производит и распределяет теплоноситель. Подобная техника необходима в каждом доме для обеспечения жилого помещения теплом, горячей водой. В результате создаётся благоприятный микроклимат, необходимый для жизни человека.


Как выбрать котёл для отопления частного дома? Этот вопрос волнует многих домовладельцев, так как от его решения зависит не только комфорт проживающих в доме, но и сохранность самой постройки, её срок службы.

Критерии выбора

Компания «АкваПоинт» предлагает широкий выбор отопительных приборов. У нас можно купить котёл отопления высокого качества, отличной производительностью и по доступной цене. Главное, правильно выбрать агрегат из огромного перечня предлагаемой продукции. Неподготовленному покупателю трудно сориентироваться в многообразии моделей. Поэтому в данной статье мы опишем, по каким критериям определиться с выбором.


Работу котлов отопления можно классифицировать по виду используемого топлива:

  1. Твёрдотопливные, сжигающие уголь, дрова и другие материалы.
  2. Жидкотопливные, перерабатывающие в тепло преимущественно дизельное топливо.
  3. Электрические, требующие подключения к сети электроснабжения.
  4. Газовые, работающие на природном газе.
  5. Универсальные, способные переключаться с одного вида топлива на другое.


Таким образом, котёл в первую очередь нужно выбирать по виду топлива. Оцените, какой вариант будет вам наиболее доступен и выгоден.

Далее следует проанализировать, насколько удобен и прост должен быть для вас такой прибор. Важно подумать и о безопасности его работы. Эту сторону проблемы необходимо разобрать подробно в зависимости, где будет установлен котёл отопления, с какой периодичностью вы сможете контролировать его работу, возможно ли выбрать котёл с автоматикой, обеспечивающей безопасность эксплуатации оборудования без участия человека и т.

п.


Как выбрать котёл отопления, чтобы он работал производительно и долго? Обратите внимание на следующие нюансы:

  • прочитайте в инструкции по эксплуатации технические характеристики отопительного прибора и оцените его преимущества и недостатки;
  • сделайте расчёт мощности агрегата исходя из конкретных условий эксплуатации;
  • выберите количество контуров, которые удовлетворят ваши бытовые потребности;
  • определитесь с местом, где будет стоять котёл отопления.

Дополнительно не лишним будет подумать о габаритах прибора и его весе, так как большой и тяжёлый агрегат будет неудобен в маленьком помещении.

Как выбрать котел для отопления частного дома в зависимости от площади

 Без данного действия не обойтись. Пренебрегать расчётом мощности котла отопления (квт) нельзя. Неправильно выбранный прибор по данной характеристики будет либо слишком дорогой в эксплуатации, либо не сможет обеспечить теплом жилое здание.

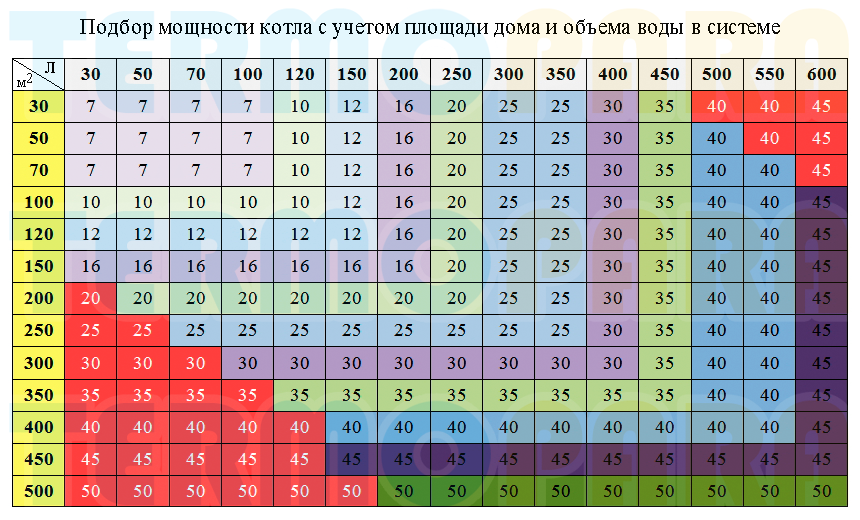

Самый лучший вариант, доверить такую работу специалисту. Для приблизительных расчетов можно воспользоваться следующими требованиями:

  • дом площадью 100 кв.м. – мощность котла отопления: 5-12 кВт;
  • дом площадью 130 кв.м. – мощность котла отопления: 6-16 кВт;
  • дом площадью 160 кв.м. – мощность котла отопления: 6-20 кВт.

В общих расчётах используется требование о том, что лучшие котлы для отопления дома выбирают с расчётом 0,1 кВт на каждый квадратный метр жилой площади. Однако это опять-таки приблизительные цифры, так как использование при строительстве жилья материалы могут существенно снизить теплопотери, и следовательно, расход тепла будет меньше.


Приступая к расчётам мощности котла отопления, нужно принимать во внимание и затраты на производство горячей воды для бытовых нужд. Для этого потребуется воспользоваться специальными нормами.

В целом, на выбор мощности агрегата должны влиять следующие параметры:
– площадь жилого помещения;
– количество жильцов;
– качество теплоизоляции строительных конструкций
– климатическая зона, в которой возведена постройка;
– этажность строения;
– количество и площадь окон, дверей.
Если котёл отопления выбран правильно по мощности, то он обеспечит ваше жильё теплом и горячей водой в полном объёме.

Котёл для отопления дома: основные характеристики

В магазине «АкваПоинт» большой ассортимент продукции для устройства автономного теплоснабжения. Как выбрать отопления для частного дома и разобраться в предлагаемых моделях? Предлагаем разделить отопительные приборы на категории и проанализировать плюсы и минусы каждой.


– Твёрдотопливные агрегаты


Пожалуй, это самые популярные приборы по причине доступности топлива, которые они используют. Однако не стоит сжигать в топке устройства всё, что может гореть. Качественно агрегат будет работать только на том топливе, на которое он рассчитан.

К плюсам твёрдотопливных котлов необходимо отнести:

  • автономную работу;
  • высокую энергоэффективность;
  • доступную стоимость топлива;
  • простоту эксплуатации.

 Система отопления котлов, работающих на твёрдом топливе, имеет ряд существенных недостатков. Во-первых, примерно каждые 5-15 часов в агрегат необходимо закладывать новую порцию дров, то есть за котёл отопления требует постоянного присутствия человека.

Во-вторых, периодически топку агрегата требуется чистить от золы. В-третьих, наличие автоматики в таких приборах сведено к минимуму.
Более удобны в эксплуатации системы, сжигающие паллеты. Но цены котлов отопления такого типа более высокие, по сравнению с традиционными твёрдотопливными приборами на дровах.


– Жидкотопливные котлы


Простая, надёжная техника, имеющая длительный срок службы и высокую производительность. Такие агрегаты используют в жилых частных домах, на дачах. К плюсам жидкотопливных систем относят:

–  простота конструкции и монтажа;

–  отсутствие необходимости получения разрешения на установку, в отличие от газового оборудования;

–  высокая энергоэффективность;

–  автономная работа.

Минусы прибора заключаются в следующем:

– в холодное время года температура топлива не должна опускаться ниже +5 Со;

– для хранения топлива требуется отдельный отсек;

– во время работы горелка производит много шума;

– большие эксплуатационные расходы;

– запах сжигаемого топлива в помещении, где установлен агрегат.

Если жидкотопливный котёл отопления установлен в отдельном помещении, то многие вышеперечисленные минусы не так важны.


– Электрические приборы отопления


Если вы озадачены вопросом, как выбрать котёл отопления, то электрические приборы оставьте на крайний случай. К ним обращаются в том случае, если отапливаемое помещение небольшое или нет возможности установить котёл другого типа. Всё дело в высокой стоимости электроэнергии. Но такие агрегаты всё же имеют плюсы:

  • небольшая стоимость оборудования;
  • простота установки;
  • малый вес и габариты;
  • возможность монтажа непосредственно в жилом помещении.

Выбирая агрегаты, в которых предусмотрена электрическая схема котлов отопления, не забывайте, что такие приборы требовательны к стабильности подачи электроэнергии. А если требуется прибор большой мощности, то устройство подключается к трёхфазной сети электроснабжения.

– Газовое оборудование

Котлы данного типа наиболее популярны у владельцев частных домов. Не случайно в нашем магазине отопления котёл, работающий на газу, представлен широким ассортиментом. Газовое оборудование достаточно простое в эксплуатации и более экономичное, по сравнению со всеми остальными типами отопительных приборов. Ведь его работа полностью автоматизирована и не требует особого внимания.


Газовые котлы бывают напольными и настенными. В любом случае, для его установки потребуется обратиться в службу газа и получить специальное разрешение.

Среди плюсов газового агрегата выделим:

  • автономность;
  • высокий КПД;
  • долгий срок эксплуатации;
  • небольшие габариты и вес;
  • простота эксплуатации.

К минусам относят:

  • для установки оборудование требуется отдельное помещение;
  • необходимость использования автоматики, контролирующей работу котла отопления;
  • необходимость согласования установки газового прибора с государственными службами.

В целом, все эти недостатки будут незначительными по сравнению с теми плюсами, которые даёт эксплуатация системы отопления дома, котёл которой работает на газу.

– Универсальные машины

В данную категорию оборудования для отопления частного дома входят котлы, которые могут переключаться с одного вида топлива на другое. Вот некоторые схемы такой трансформации:

1. Газ-дизель

В данном случае разница между агрегатами заключается только в конструкции горелки. Поэтому такие приборы можно эксплуатировать как одно устройство.

2. Газ-дизель-электричество

Это экономичные устройства, способные работать в самых разных условиях, обеспечивая высокий КПД и надёжность работы всей системы отопления.


3. Газ-дизель-твёрдое топливо

Наиболее часто встречающаяся комбинация, популярная у частников.

Универсальный котёл отопления выбирают в тех случаях, если нет стабильной поставки определённого вида энергоносителя.

Отличие одноконтурных и двухконтурных котлов

Количество контуров в отопительном приборе, один из самых важных факторов при его выборе. Система отопления, где котёл одноконтурный, подходит только для передачи теплоносителя по трубам, то есть для поддержания определённой температуры воздуха внутри жилого помещения. Одноконтурные агрегаты могут использоваться и для обеспечения жилья горячей водой. Можно установить в одной котельной сразу два прибора, независимо от их конструкции, но не более.


Более рационально двухконтурное оборудование, способное решить сразу две проблемы: обогрев помещения и обеспечение жильцов горячей водой. Таким образом, если в доме активно расходуется горячая вода, то котёл с двумя контурами подачи жидкости лучшее решение. Если забирать воду из одноконтурного прибора, то это негативно скажется на отоплении помещений.

Где установить отопительную технику


Наиболее популярный вариант установки приборов отопления напольный. В этом случае монтаж осуществляется более просто. Однако, что касается электрических агрегатов, то они вполне удобны и в напольном, и в настенном варианте. Но если техника характеризуется высокой мощностью, то напольная конструкция предпочтительнее. В малогабаритных помещениях чаще используются настенные котлы.


Среди преимуществ напольных машин выделим чугунный теплообменник, который надёжнее его стального аналога, установленного в настенном оборудовании по причине необходимости снижение веса прибора. Зато настенный агрегат имеет меньшие размеры. Хотя именно это обстоятельство негативно сказывается на его мощности.


Если площадь отапливаемого помещения до 200 кв.м., а планируемый расход горячей воды до 14 литров в минуту, то возможно вам подойдёт настенный котёл. Такие приборы актуальны, если вы ищите ответ на вопрос, как выбрать отопительный котёл для дачи или небольшого дома.

Нюансы эксплуатации, которые нужно знать при выборе котла отопления

Если твёрдотопливное отопительное оборудование может работать без дополнительного источника энергии, то другие типы котлов нуждаются в подключении электроэнергии. Электричество необходимо для работы автоматики, контролирующей процесс сжигания топлива и обеспечивающей безопасность эксплуатации прибора. Поэтому, если на территории, где расположен жилой дом, имеются перебои с поставкой электрического тока, заранее необходимо позаботиться о генераторе, чтобы не остаться в мороз без отопления.




При выборе и эксплуатации агрегатов, предназначенных для отопления дома, необходимо, чтобы исправно работали следующие системы:

  • датчик пламени;
  • датчик перегрева оборудования;
  • система отключения подачи газа или другого вида топлива при понижении уровня его давления;
  • сенсор тяги;
  • датчик объёма теплоносителя.

В тех случаях, если у вас возникли вопросы по подбору котла отопления, позвоните консультантам магазина «АкваПоинт» по телефону ☎ +7 (499) 403-16-27



Выбор котла

        Газ остается самым дешевым видом топлива, применяемого для отопления наших домов. Если газовая магистраль проходит рядом с вашим домом, то выбор газа как топлива для вас оправдан на все 100%.

         Газовые котлы по способу установки разделяются на две большие группы: напольные и настенные котлы, которые, в свою очередь бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и служат только для отопления помещения. Двухконтурные котлы имеют два теплообменника и применяются не только для обогрева помещения, но и для нагрева проточной воды, для бытовых нужд.



        Напольные, современные котлы обычно имеют большую мощность и предназначаются для отопления больших частных домов, загородных коттеджей, а также малоквартирных домов. Данный вид котлов разделяется по материалу, из которого сделан теплообменник. Он бывает: чугунный и стальной.

  • Чугун менее подвержен коррозии и образованию окалины, поэтому служит дольше. Но он щепетилен к транспортировке и установке, по причине своей хрупкости.
  • Стальной теплообменник более легок и неприхотлив к транспортировке.

      Настенные газовые котлы отопления – это менее мощные отопительные приборы, которые широко применяются для отопления и горячего водоснабжения небольших частных домов, а также для индивидуального отопления квартир в высотных домах. По большому счету, настенный газовый котел является мини-котельной или отопительным комплексом, который в небольшом корпусе включает в себя все необходимое оборудование (циркуляционный насос, расширительный бак, терморегулирующую и защитную арматуру). Этот котел только следует подключить к водопроводу и отопительному контуру вашего дома.



          Настенные газовые котлы отопления имеют медный теплообменник, что позволяет довольно эффективно и быстро нагревать теплоноситель (вода или антифриз). Они также делятся на два типа по способу выведения продуктов сгорания.

  • Турбированные – это котлы отопления с принудительной вентиляцией камеры сгорания. Приток воздуха и отвод продуктов сгорания происходит при помощи электровентилятора (турбины).
  • Дымоходные или атмосферные – это котлы с естественным отводом продуктов горения, при помощи всем нам хорошо известного дымохода. Такие котлы дешевле, чем турбированные, но их установка экономически оправдана в том случае, если дымоход уже имеется в вашем доме. К примеру, вы меняете старый напольный дымоходный котел на новый настенный атмосферный котел. В этом случае новый котел можно подключить к уже имеющемуся дымоходу.

           Настенные газовые котлы отопления компактны, просты в эксплуатации и монтаже, но требуют ежегодного обслуживания специалистами.

                 Самый важный параметр, по которому нужно выбирать котел это мощность. Следует упомянуть, что специалисты рекомендуют за минимальное значение брать 1кВт мощности котла на 10 кв.м площади отапливаемого помещения, при высоте потолка до 2,5 метров.

          Это значение берется за основу, так как применимо только для идеальных условий. Нам же надо учитывать все теплопотери, использование горячей воды, качество газа. Также не стоит забывать, что производитель указывает максимальную мощность из расчета давления газа в газопроводе примерно 15 мБар, а по факту в зимний период  давление иногда падает до 7 мБар. Вот и получается, что нам все эти факторы нужно компенсировать увеличением мощности котла. И еще не стоит  забывать о небольшом запасе мощности для облегчения работы при максимальных нагрузках. Из этого следует, что котел для комфортного обогрева нашего дома нужно выбирать в 1,5-2 раза мощнее, чем при идеальных условиях.

               Получается, что для комфортного обогрева дома площадью 100 кв. м требуется котел мощностью примерно 17-20 кВт

. Если вам требуются, более точные расчеты мощности котла отопления для разработки проекта системы отопления вашего дома, обратитесь к нам, мы всегда рады помочь.



        Стоит сказать пару слов о минимальной мощности котла. Чем меньше минимальная мощность котла, тем экономичней и комфортней будет отопление в межсезонье (весна, осень), когда котел работает на минимуме своих возможностей.

Правила большого пальца для силовой установки

Основные правила для электростанции




КОТЕЛ:

  • Поверхность нагрева котла (M2) = Производительность котла в кг/ч/(17–18)..Пример: 115 TPH котел будет иметь поверхность нагрева = (115 Х 1000/ 17 или 18) = от 6390 до 6750 м2 (прибл.)……
  • Размер дымохода котла (M2) = мощность котла в т/ч/15.
  • Количество открытых труб в паровом барабане для рециркуляции воды = 30–31% от общего количества. присутствующих трубок.
  • Производительность деаэратора по отводу пара = производительность деаэрации X 0,1%.
  • Производительность предохранительного клапана пароперегревателя при полностью открытом состоянии в TPH = MCR котла X 36–38%…….Пример: 125 TPH Котел имеет предохранительный клапан SH производительностью сброса = (125 X 36/100) = 45 тонн в час.
  • Предохранительный клапан барабана (1 шт.) пропускная способность при полностью открытом состоянии в TPH = MCR котла X 46–48%.
  • Пропускная способность всех предохранительных клапанов котла (пароперегревателя и предохранительных клапанов барабана) в полностью открытом состоянии = MCR котла X 125–130%.
  • Давление открывания предохранительных клапанов = Рабочее давление X 106–107%. Пример: Рабочее давление котла 110 кг/см2 имеет предохранительный клапан, настроенный на 110 X 106/100 = 116,6 кг/см2.
  • Производительность пускового дымохода котла 30–35 % от MCR котла в полностью открытом состоянии.
  • Расход воды котла ЦБР составляет от 0,8 до 2% паропроизводительности котла.
  • Дверь смотрового люка барабана размером 410 мм X 310 мм (эллиптическая).
  • Продолжительность выдержки барабана котла 2–4 минуты при работе МКР.
  • Скорость питательной воды в змеевиках экономайзера от 0,6 до 1 м/сек.
  • Перепад давления в змеевиках экономайзера от 0,5 до 1 кг/см2.
  • Дымовые газы Падение давления в ЭЦН от 25 до 30 мм водяного столба.
  • A Передвижная решетка Внутренний диаметр двигателя вентилятора котла, номинальная мощность в кВт = мощность котла т/ч X 200%….. Пример: для котла производительностью 75 т/ч требуется двигатель вентилятора внутреннего диаметра с номинальной мощностью кВт = 75 X 200/100 = 150 кВт каждый
  • A Подвижная решетка Мощность вентиляторов котла (2 шт.) (м3/сек.) с дополнительным запасом 25% = Производительность котла (т/ч) X 95%. …. Пример: Котел на 100 т/ч имеет два вентилятора внутреннего диаметра каждая производительность = 100 х 95/(100 х 2) = 47,5 м3/сек.

ТОП-6 ЛУЧШИХ ЭЛЕКТРОСТАНЦИЙ ПО ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ

  • Масса образующихся дымовых газов = Масса воздуха на кг сжигаемого топлива + 1.
  • Потребляемая мощность вентиляторов котла = Суммарное вспомогательное потребление установки X 35–38%.
  • Потребляемая мощность питающих насосов котла = Общее потребление на собственные нужды установки X 35–38%.
  • Потребление мощности турбины на собственные нужды = общее потребление энергии на собственные нужды установки X 10–12 %.
  • Потребляемая мощность при работе с топливом = общее потребление вспомогательных мощностей установки X 4%.
  • При увеличении влажности багассы на 1 % КПД котла снижается на 0,27 % и наоборот.
  • На каждые 5% увеличения избытка воздуха для багассы КПД котла снижается на 0,18% и наоборот.
  • На каждые 100 ккал/кг увеличения ВТС багассы КПД котла увеличивается на 1,2% и наоборот.
  • При увеличении содержания водорода в жоме на 0,5 % КПД котла снижается на 0,8–1 % и наоборот.
  • При повышении температуры дымовых газов на каждые 10 °C КПД котла снижается на 0,45% и наоборот.
  • На каждые 100 ккал/кг увеличения ВТС угля КПД котла (ТГ) увеличивается на 0,36% и наоборот.
  • Пиковая нагрузка котла = MCR котла X 110%.
  • Минимально возможная продолжительность пиковой нагрузки котла 30 минут/смена.
  • Минимальная устойчивая эксплуатационная нагрузка на котел составляет около 30 % МСР котла.
  • Общее количество растворенных твердых веществ = проводимость X 06.

Все о ПОДОГРЕВАТЕЛЯХ HP

ТУРБИНА И ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ:

  • Производительность масляного насоса управления = мощность AOP/MOP X 10%.
  • Производительность аварийного масляного насоса = производительность AOP/MOP X 25%.
  • Смазочное масло, необходимое для коробки передач = Общее количество циркулирующего смазочного масла X 60–65 %.
  • Смазочное масло, необходимое для генератора = Общее количество циркулирующего смазочного масла X 8–10 %.
  • Смазочное масло, необходимое для турбины = Общее количество циркулирующего смазочного масла X 20–25%.
  • Температура смазочного масла на выходе = температура смазочного масла на входе + 15–20 °C.
  • Потери на испарение в градирне = отработанный пар турбины поступает в конденсатор X 80–90%.

Также читайте:ПРАКТИЧЕСКИЕ ПРАВИЛА ДЛЯ ВОДООЧИСТНЫХ СТАНЦИЙ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:

  • Минимально допустимый зазор подшипника в мм = 0,00185 X внутренний диаметр подшипника
  • Максимально допустимый зазор подшипника в мм = 0,00254 X внутренний диаметр подшипника.
  • Количество смазки для подшипников = 0,05 X b X d, b = ширина подшипника в мм, d = внешний диаметр подшипника в мм.
  • Размер ступицы = 2 x диаметр вала.
  • Размер шпонки вала, ширина = (d/4) + 2, толщина = d/6, (d = диаметр вала).
  • Минимальный пролет опоры трубопровода в метрах = (7√d)/3, где d = наружный диаметр трубы в дюймах.
  • Длина резьбы болта с половинной резьбой = 2d + 6 мм (если длина болта l < 150 мм) и 2d + 12 мм (если длина болта l > 150 мм).
  • Размер ключа = наружный диаметр болта (мм) X 1,5.
  • Толщина гайки = 0,9 X d, d = размер гайки.
  • Толщина головки болта = 0,8 X d, d = наружный диаметр болта.
  • Шайба Внутренний диаметр = D + 1…мм.
  • Наружный диаметр шайбы = 2D + 3……мм.
  • Толщина шайбы = D/8, где D — внешний диаметр шайбы.
  • Диаметр головки болта по плоским концам = 1,5 X d + 3 мм.
  • Сварочный ток, необходимый для сварки (А) = размер сварочного электрода (мм) X 40 +/- 20.
  • Вес трубы/фут = (dt − t2) X 4,85…кг/фут, (наружный диаметр трубы в дюймах и t – толщина трубы в дюймах).
  • Расстояние между трубопроводами = размер фланца трубы максимального диаметра + наименьший размер трубы + толщина изоляции + 25 мм.
  • Предварительный нагрев стали проводят, если %C + %Mn/4 >0,58.
  • Платформа котла грузоподъемностью 500 кг/м2.
  • Платформа пожарная котельная грузоподъемностью 1000 кг/м2.
  • Число твердости по Бринелю (BHN) = число твердости по Роквеллу X 10,8.
  • Подшипники, смазочные или манжетные уплотнения имеют расчетный срок службы менее 2000 часов. При постоянно работающем насосе это будет всего 83 дня.

ПЕРЕРАБОТКА ТОПЛИВА:

  • Задний шкив, изгибной шкив и приемный шкив Наружный диаметр = внешний диаметр ведущего шкива X 80%.
  • Внешний диаметр кулачкового шкива = Внешний диаметр главного шкива X 60%.
  • PCS (переключатель тягового пояса) размещаются через каждые 15 метров по длине конвейера.
  • BSS (переключатели раскачивания ленты) устанавливаются через каждые 30 метров по длине конвейера.
  • Несущая и возвратная самоустанавливающиеся ригели размещаются через каждые 20 м по длине пояса.
  • Мощность двигателя горизонтального цепного конвейера = пролет цепи X Грузоподъемность по топливу / 80
Пример: Цепной конвейер производительностью 100 тонн в час и с расстоянием между центрами 30 метров требует двигателя мощностью 100 X 30 / 80 = 37,5 кВт для привода конвейер безопасно

    НАСОСЫ:

    • Напор насоса = Расчетный напор X 1,07.
    • КПД насоса с холодной водой меньше, чем КПД насоса с горячей водой
    • Безопасная частота вращения питательных насосов котла составляет 55–60 % от номинальной.
    • Падение давления на входном сетчатом фильтре питающих насосов котлов должно составлять от 0,04 до 0,06 кг/см2.
    • Точка наилучшего КПД насоса (B.E.P.) находится в диапазоне от 80% до 85% от перекрывающего напора.
    • Насос двойного всасывания может работать с меньшим кавитационным запасом. или на более высокой скорости без кавитации.
    • Многоступенчатые насосы снижают эффективность от 2% до 4%.
    • 1% производительности насоса будет уменьшаться на каждые 0,025 мм увеличения зазора компенсационного кольца.
    • Всасывающий трубопровод должен быть как минимум на один размер больше, чем всасывающий фланец насоса.
    • Насосы, подключенные последовательно, должны иметь одинаковую производительность (ширину рабочего колеса и скорость).
    • Насосы с параллельным подключением должны иметь одинаковый напор (диаметр рабочего колеса и скорость).
    • Центробежный насос может перекачивать 0,5% воздуха по объему. При 6% он, вероятно, станет связанным с воздухом и перестанет качать. Кавитация может возникнуть при любом количестве воздуха.
    • Вихревой насос на 10–15 % менее эффективен, чем центробежный насос с односторонним всасыванием сопоставимого размера.
    • Между всасыванием насоса и первым коленом должно быть не менее 10 диаметров трубы.

    ЭЛЕКТРООБОРУДОВАНИЕ:

    • Номинальный ток двигателя = 1,36 X л.с. или 1,79 3 кВт.
    • Пусковой ток однофазного двигателя (от 1 до 10 л.с.) = 3 X ток полной нагрузки двигателя.
    • Пусковой ток трехфазного двигателя (до 15 л.с.) = 2 X ток полной нагрузки двигателя.
    • Пусковой ток трехфазного двигателя (>15 л.с.) = 1,5 X ток полной нагрузки двигателя.
    • Допустимая токовая нагрузка медного кабеля: 2 А/мм2.
    • Сопротивление заземления для одиночной ямы <2 Ом.
    • Напряжение между нейтралью и землей <2 В.
    • Сопротивление между нейтралью и землей <1 Ом.

    Размер полосы заземления корпуса двигателя:

    • 85 SWG GI Провод для двигателей <5,5 кВт.
    • Полоса GI 25 X 6 мм для двигателей мощностью от 5,5 до 22 кВт, а также панелей освещения и управления.
    • Полоса GI 40 X 6 мм для двигателей мощностью от 5,5 до 22 кВт.
    • Полоса GI 50 X 6 мм для двигателей > 55 кВт и панели D.G и возбудителя.
    • Сопротивление изоляции двигателя = (20 х напряжение)/(1000 + 2 х двигатель кВт).
    • Однофазный двигатель потребляет ток 7 А на 1 л.с.
    • Трехфазный двигатель потребляет от 1,25 до 1,36 А на 1 л.с.
    • Ток холостого хода трехфазного двигателя составляет от 30 до 40% тока полной нагрузки двигателя.
    • Погружной насос потребляет 0,4 кВтч дополнительной энергии при падении воды на 1 метр.
    • Длина пути утечки 5 от 18 до 22 мм/кВ для умеренно загрязненного воздуха и от 25 до 30 мм/кВ для сильно загрязненного воздуха.
    • Минимальный радиус изгиба низковольтного силового кабеля равен 12 x диаметра кабеля.
    • Минимальный радиус изгиба высоковольтного силового кабеля равен 20-кратному диаметру кабеля.
    • Минимальный радиус изгиба кабеля управления равен 10 x диаметра кабеля.
    • Значение сопротивления изоляции для панели = 2 x номинальное значение кВ панели.
    • Испытательное напряжение (переменный ток для мегомметра = (2 X Напряжение на заводской табличке) + 1000.
    • Испытательное напряжение (пост. ток для мегомметра = (2 X напряжение на паспортной табличке).
    • Номинальный ток трансформатора = кВА X 1.4.
    • Ток холостого хода трансформатора = <2% от номинального тока трансформатора.
    • На каждый трансформатор приходится 4 колодца заземления (2 шт. для корпуса и 2 шт. для заземления нейтрали).
    • Дизель-генераторная установка производит от 3 до 3,5 кВтч/литр дизельного топлива.
    • ДГ менее или равной 1000 кВА должны находиться в навесе.
    • DG мощностью более 1000 кВА может быть установлен в навесе или на салазках в акустически обработанном помещении.
    • Резервуары для хранения топлива ДГ должны быть не более 990 литров. Резервуары для хранения выше этого уровня приведут к более строгим мерам взрывозащиты.
    Доступно на Flipcart/Amazon/Notion press

    Возможности энергосбережения на электростанции

    Newer Post Старый пост Главная

    Подписаться на: Post Comment (Atom)

    Как рассчитать проделанную работу и удельный расход пара паровой турбины с противодавлением?

    В турбинах с противодавлением пар просто проходит через клапаны высокого давления и выходит через выхлоп, никакого стравливания или конденсации не происходит. Эффект…

    • Расчет тепловой мощности и КПД электростанции

      Тепловая мощность  – это количество энергии, используемой электрическим генератором/электростанцией для выработки одного киловатт-часа (кВтч) электроэнергии. Тепло…

    • Питательные насосы котлов (BFP) вопросы и ответы для интервью

      Питательные насосы котлов (BFP) вопросы и ответы для интервью: 1-Какова функция Питательных насосов котлов (BFP) на электростанции? …

    • КОНДЕНСАТОР ПАРА, ВАКУУМНЫЙ И РАСЧЕТЫ

      Конденсатор пара – это устройство или прибор, в котором пар конденсируется, а выделяемое паром тепло поглощается водой. Тепло – это основа…

    • Цель и Viva Вопросы и ответы для подготовки к экзамену инженера по эксплуатации котла (BOE) и собеседованию с котлом

      1-Почему котел считается взрывоопасным оборудованием/системой? Котел включает в себя производство пара при более высоком давлении и температуре u…

    • Основные сведения о гаечных болтах и ​​гаечных ключах

      Болт – это механическое устройство, имеющее головку на одном конце корпуса и резьбу на другом конце, предназначенное для соединения двух деталей. Бо…

    • 50 вопросов и ответов для интервью о центробежных насосах

        1. Что такое центробежные насосы? Центробежные насосы – это механические устройства, которые перекачивают или транспортируют различные жидкости, преобразуя их…

    • Расчет котла для работы котла Экзамен инженера (BOE)

        1-Процент кислорода в дымовых газах на выходе из котла составляет 4,9%, тогда каков будет процент избыточного воздуха? Имеем избыток воздуха EA = O2 X 100/…

    CB Руководства по эксплуатации котлов, чертежи и списки деталей

    Котлы модели CB
    Руководства и списки деталей

    • от 50 до 100 л.с.
    • Конфигурации ящика горелки
  • 125–200 HP Ручной
    • ​Руководство
    • Список деталей
    • Конфигурации ящиков горелок
  • 250–350 HP, ручной
    • ручной
    • Список деталей
    • Конфигурации ящика горелки
  • ​от 400 до 800 HP Руководство
    • ​Руководство
    • ​Список деталей
    • ​Конфигурации ящиков горелок
      • 90 639
  • Брошюра
  • Объемы, размеры, вес и характеристики
    • Горячая вода
    • Пар 905 75
  • Информация о производительности
    • Уровни выбросов ​
    • Нагрев Площадь поверхности
    • Уровень шума
  • Пример спецификации продукта
    • Горячая вода
    		• Технические руководства

    • Обслуживание горелок
      • Распылительный воздушный компрессор
      • Двигатель вентилятора и рабочее колесо 9001 5
      • Выбор диффузора
      • Расположение диффузора и сопла
      • Выбор электрода
      • Ремонт блока дозирования масла
      • Компоненты масляного сопла и пистолета
      • Требования к давлению и расходу газа
      • Механизмы соединения и промежуточного вала
      • Коллектор (газовый коленчатый вал) Давление
      • ​Направляющая вращения двигателя
      • Распорки
      • Как читать электрическую схему Схемы
    • Ремонт и техническое обслуживание
      • Рычаг и шарнир шлюпбалки
      • Инструкции по прокладке
      • Задняя дверца
      • Плитки горловины и вкладыша
    • Сосуд высокого давления
      • Люк & Выбор люка
      • Размер обратного клапана
      • Выбор предохранительного клапана
      • Размер парового сопла
      • Выбор трубы
    • Топливные рампы
      • Газовая рампа в сборе
      • Узел масляной рампы №2
      • Узел масляной рампы №6
      • ​Переоборудование для пропана
    • Комплектация
      • Регуляторы уровня
      • ​Регуляторы давления
      • Температура Органы управления

    Обзор продукта
    Кливер-Брукс, модель CB
    Тип продукта: Жаротрубный котел
    Количество проходов: 4
    Конфигурация оборота: Dryback
    Тип горелки: Встроенная поворотная воздушная заслонка
    Распыление масла: 9 0575 Воздушное распыление
    Статус производства:

    • 36″ и 48″ — В производстве
    • 60″, 78″ и 96″ — Устарело. Заменено моделью CBLE.
    		 кв. футов на котел л.с.: 5

    • Примечание: модели 800 л.с. имеют мощность 4,375 стандартных футов/бар. л.с.
    Диаметр корпуса:

    • 36 ” – от 15 до 40 л.с.
    • 48″ – от 50 до 100 л.с.
    • 60″ ​​- от 125 до 200 л.с.
    • 78″ – от 250 до 350 л.с.
    • 96″ – от 400 до 800 л.с. 9001 5

    Номер модели Номенклатура Руководство

    Номенклатура номеров моделей CB основана на трех уникальных идентификаторах, каждый из которых разделен дефисом. 4 Это идентифицирует модель продукта как “CB”.

Идентификатор #2: Конфигурация топлива
