Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ β€” ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ, Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π», ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅:

Если ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎ β€” ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ это ΠΌΠ½ΠΎΠ³ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€,Β  ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΠ΅Ρ‚ Π² сСбС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ сразу Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Π° ΠΈΠΌΠ΅Π½Π½ΠΎ:

  • Π’ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π°;
  • ΠžΠΌΠΌΠ΅Ρ‚Ρ€Π°;
  • АмпСрмСтра;
  • Π’Π°ΠΊΠΆΠ΅, Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ Ρ†Π΅ΠΏΠΈ.

По Ρ‚ΠΈΠΏΡƒ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ всС устройства ΠΌΠΎΠΆΠ½ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Ρ‚Ρ€ΠΈ Π³Ρ€ΡƒΠΏΠΏΡ‹:

  • Π‘Π΅Π· Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ;
  • Π‘ΠΎ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΎΠΉ;
  • Π‘ΠΎ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΎΠΉ ΠΈ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ Π·Π°ΠΌΠ΅Ρ€ΡΡ‚ΡŒ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ.

[stextbox id=’warning’]Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ‚Π°ΠΊΠΆΠ΅ малСнькиС β€” ΠΊΠ°Ρ€ΠΌΠ°Π½Π½Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹. МногиС ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡ΠΈΡ‚Π°ΡŽΡ‚ Ρ‚Π°ΠΊΠΈΠ΅ устройства Π²Π²ΠΈΠ΄Ρƒ ΠΈΡ… компактности β€” ΠΈ Ρ‚Π°ΠΊΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅, ΠΏΠΎΠΆΠ°Π»ΡƒΠΉ, нСльзя Π½Π°Π·Π²Π°Ρ‚ΡŒ ошибкой. По Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ Ρ‚Π°ΠΊΠΈΠ΅ устройства вовсС Π½Π΅ ΡƒΡΡ‚ΡƒΠΏΠ°ΡŽΡ‚ своим Β«ΡΡ‚Π°Ρ€ΡˆΠΈΠΌ Π±Ρ€Π°Ρ‚ΡŒΡΠΌΒ».[/stextbox]

Π‘Ρ‹Π»ΠΎ Π±Ρ‹ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ, бСзусловно, Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ с Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠ΅ΠΉ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ. Π—Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€, Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅, оказываСтся ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½Ρ‹ΠΌ.

По сути, любой ΠΏΡ€ΠΈΠ±ΠΎΡ€ состоит ΠΈΠ· Ρ‚Ρ€Π΅Ρ… основных элСмСнтов:

  • ДисплСй;
  • РСгулятор Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Ρ€Π°Π±ΠΎΡ‚Ρ‹;
  • Π©ΡƒΠΏΡ‹.

Π©ΡƒΠΏΡ‹ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ сСти, Π½ΠΎ ΠΏΠ΅Ρ€Π΅Π΄ этим ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Ρ€Π΅ΠΆΠΈΠΌ Ρ€Π°Π±ΠΎΡ‚Ρ‹. НапримСр, Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ ΠΈΠ»ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСния. Но, это лишь Π²ΠΊΡ€Π°Ρ‚Ρ†Π΅, дальшС Π±ΡƒΠ΄Π΅ΠΌ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎΠ±ΠΎ всСх функциях ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ.

Π’Π½Π΅ΡˆΠ½ΠΈΠΉ Π²ΠΈΠ΄ ΠΈ ΠΎΡ€Π³Π°Π½Ρ‹ управлСния ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Π°Ρ модСль ΠΈΠΌΠ΅Π΅Ρ‚:

  1. ТидкокристалличСский дисплСй,
  2. ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² измСрСния,
  3. Π³Π½Π΅Π·Π΄Π° для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΡƒΠΏΠΎΠ² (Π½Π° ΠΆΠ°Ρ€Π³ΠΎΠ½Π΅ ΠΎΠ½ΠΈ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΊΠΎΠ½Ρ†Ρ‹),
  4. Ρ€Π°Π·ΡŠΠ΅ΠΌ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ транзисторов.

ΠŸΠΎΡ€ΡΠ΄ΠΎΠΊ выполнСния ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ

ΠŸΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ, ΠΊΠ°ΠΊ ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠΈΡ‚ΡŒ ΠΊ измСрСниям Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΉ Ρ€Π΅ΠΆΠΈΠΌ (рисунок 1Π±). Π‘ΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π·ΠΎΠ½Ρ‹ Π½Π° корпусС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° содСрТат ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΈ Π΅Π΅ ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ (ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ значСния):

  1. OFF – Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ. Когда измСрСния Π½Π΅ проводятся, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ всСгда ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² это ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅. Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ оснащСн Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΉ, которая ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΡ€ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… измСрСниях, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, сопротивлСния. Если ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π² Ρ‚Π°ΠΊΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ – батарСя Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π·Ρ€ΡΠΆΠ°Ρ‚ΡŒΡΡ.

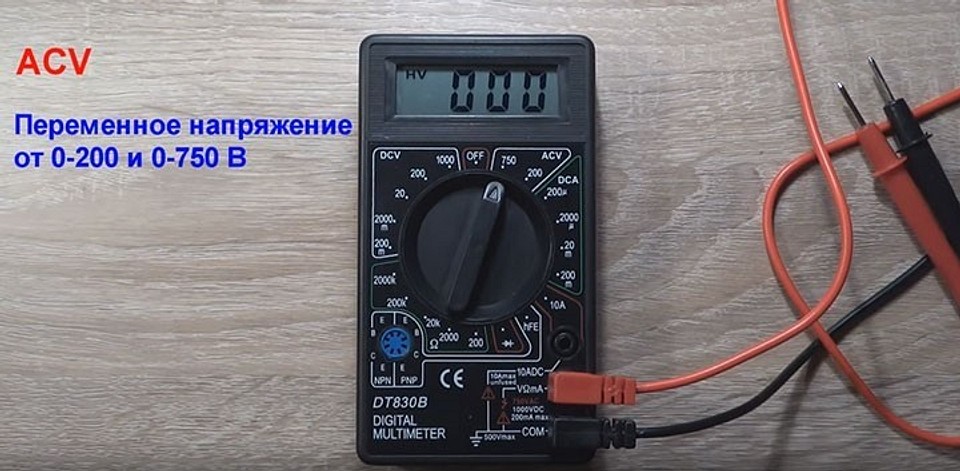

  2. ACV – ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС.
  3. DCA- постоянный Ρ‚ΠΎΠΊ.
  4. Π Π΅ΠΆΠΈΠΌ измСрСния Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Ρ‚ΠΎΠΊΠΎΠ² (10А) – Π² Π΄Π°Π½Π½ΠΎΠΌ случаС 10 АмпСр. Об этом Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ·ΠΆΠ΅.
  5. hFE – ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² транзисторов (здСсь это Π½Π΅ рассматриваСтся).
  6. Π Π΅ΠΆΠΈΠΌ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ΡΡ ΠΏΠΈΠΊΡ‚ΠΎΠ³Ρ€Π°ΠΌΠΌΠΎΠΉ Π΄ΠΈΠ½Π°ΠΌΠΈΠΊΠ°, Π·Π²ΠΎΠ½ΠΊΠ° ΠΈΠ»ΠΈ Ρ‡Π΅Π³ΠΎ Ρ‚ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ³ΠΎ. ΠŸΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ Π² Π½Π΅ΠΌ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ сопротивлСния (Π±Π»ΠΈΠ·ΠΊΠΎΠ³ΠΎ ΠΊ Π½ΡƒΠ»ΡŽ) Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΠ΅Ρ‚ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал. Π­Ρ‚ΠΎ ΡƒΠ΄ΠΎΠ±Π½ΠΎ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π½Π΅ Π½Π°Π΄ΠΎ ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½Π° дисплСй. Π•ΡΡ‚ΡŒ сигнал – β€œΠ·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅β€, Π½Π΅Ρ‚ сигнала – β€œΠΎΠ±Ρ€Ρ‹Π²β€. ΠŸΡ€Π°Π²Π΄Π°, Π½Π°Π΄ΠΎ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ°ΠΊΠΊΡƒΡ€Π°Ρ‚Π½Π΅Π΅ ΠΈ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ этим, Ссли достовСрно извСстно, Ρ‡Ρ‚ΠΎ Ρ†Π΅ΠΏΡŒ ΠΈΠΌΠ΅Π΅Ρ‚Β Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄Π²Π° ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… состояния.
  7. Ω – сопротивлСниС.
  8. DCV – постоянноС напряТСниС.

[stextbox id=’warning’]Π”ΠΎΠ»ΠΆΠ΅Π½ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ с возмоТностями измСрСния частоты, Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΈ ΠΏΡ€., Π½ΠΎ для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° элСктротСхничСских ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ это лишнСС ΠΈ здСсь Π½Π΅ рассматриваСтся.[/stextbox]

Π”Π°Π»Π΅Π΅, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ Ρ‰ΡƒΠΏΡ‹ ΠΊ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρƒ (рис.2).

Π”Π°Π»Π΅Π΅, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ Ρ‰ΡƒΠΏΡ‹ ΠΊ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρƒ (рис.2).

Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ это ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ достаточно Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ ΠΎΠΊΠΎΠ»ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π³Π½Π΅Π·Π΄. Π’ нашСм случаС, Ссли ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ снизу Π²Π²Π΅Ρ€Ρ… (ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ° слСва) это:

  • COM – ΠΎΠ±Ρ‰ΠΈΠΉ, ΠΎΠ΄ΠΈΠ½ ΠΈΠ· Ρ‰ΡƒΠΏΠΎΠ² (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ) ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ всСгда.
  • V Ξ© mA – Π³Π½Π΅Π·Π΄ΠΎ для измСрСния ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… β€œ+” Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ всСх постоянных напряТСний, сопротивлСний, Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ Ρ‚ΠΎΠΊΠΎΠ² ΠΊΡ€ΠΎΠΌΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»Π° 10 АмпСр, ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… напряТСний.
  • 10ADC – это Ρ‚ΠΎ, ΠΎ Ρ‡Π΅ΠΌ я Π³ΠΎΠ²ΠΎΡ€ΠΈΠ» Π²Ρ‹ΡˆΠ΅, Ссли Π²Ρ‹ ΡΠΎΠ±ΠΈΡ€Π°Π΅Ρ‚Π΅ΡΡŒ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ большиС Ρ‚ΠΎΠΊΠΈ (Π΄ΠΎ 10А, ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Ρ€Π΅ΠΆΠΈΠΌΠ° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ β„–4 – рис.1Π±) – Π²Ρ‚ΠΎΡ€ΠΎΠΉ Ρ‰ΡƒΠΏ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ сюда.

ΠžΡΡ‚Π°Π΅Ρ‚ΡΡ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Ρ€Π΅ΠΆΠΈΠΌ измСрСния. НапримСр, Ссли Π’Ρ‹ установитС ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅Β DCV 20, Π·Π½Π°Ρ‡ΠΈΡ‚ смоТСтС ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ постоянноС напряТСниС с ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ 20 Π’ΠΎΠ»ΡŒΡ‚.

ΠœΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΡ‡ΠΈΡ‚ΡŒΡΡ Ρ‡Ρ‚ΠΎ ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅ΠΌΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ нСизвСстно. Π’ΠΎΠ³Π΄Π° слСдуСт ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ максимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΠ΅ ΠΈ постСпСнно Π΅Π³ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ‚ΡŒ Π΄ΠΎ получСния Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π°.

ΠŸΠΎΠ»Π΅Π·Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»: Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠΎΠ»Π΅Π²ΠΎΠΉ транзистор

Π•Ρ‰Π΅ ΠΎΠ΄Π½ΠΎ Π·Π°ΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅. На шкалС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ чисто Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ значСния измСряСмых Π²Π΅Π»ΠΈΡ‡ΠΈΠ½, ΠΊΠ°ΠΊ Π² ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅, Ρ‚Π°ΠΊ ΠΈ с Π±ΡƒΠΊΠ²ΠΎΠΉ Π² ΠΊΠΎΠ½Ρ†Π΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€Β DCV 200m. Если ΠΊΡ‚ΠΎ Π·Π°Π±Ρ‹Π», это ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄Π½Ρ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ основных Π΅Π΄ΠΈΠ½ΠΈΡ† измСрСния ΠΈ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚:

  • ΞΌΒ ΠΌΠΈΠΊΡ€ΠΎ 10-6,
  • mΒ ΠΌΠΈΠ»ΠΈ 10-3,
  • kΒ ΠΊΠΈΠ»ΠΎ 103,
  • MΒ ΠΌΠ΅Π³Π° 106.

Π’ΠΎ Π΅ΡΡ‚ΡŒ 200 mV= 200*10-3Β V.

Π‘Ρ„Π΅Ρ€Π° примСнСния

Π­Ρ‚ΠΈ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ нСсколько ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°: напряТСниС, Ρ‚ΠΎΠΊ, сопротивлСниС, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ спСциализированныС ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Ρ‹, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Ρ‹, ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄ΠΈΠ½ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Ρ†Π΅ΠΏΠΈ.

[stextbox id=’warning’]ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠΉ сфСрС, элСктротСхникС, элСктроникС, Π² ΠΈΠ½ΠΆΠ΅Π½Π΅Ρ€Π½Ρ‹Ρ… расчСтах, ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π½Ρ‹Ρ… ΠΈ эксплуатационных Ρ€Π°Π±ΠΎΡ‚. ВмСстС с ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½Ρ‹ΠΌΠΈ Π»Π°ΠΌΠΏΠ°ΠΌΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΡ‚Π΅ΡΡ‚Π΅Ρ€Ρ‹ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΏΡ€ΠΈ ΠΎΡ‚Π΄Π΅Π»ΠΎΡ‡Π½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚Π°Ρ…, Π²ΠΎ врСмя ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ элСктричСской сСти. ИспользованиС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π΄Π°Π΅Ρ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ обСспСчСния качСствСнной установки элСктрооборудования.[/stextbox]

Π’ΠΈΠ΄Ρ‹

Π¦ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

НаиболСС простыС Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒ 2,5 Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… разряда (Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠΊΠΎΠ»ΠΎ 10Β %). НаиболСС распространСны ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ 3,5 (Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠΊΠΎΠ»ΠΎ 1,0Β %). Π’Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΆΠ΅ Ρ‡ΡƒΡ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ 4,5 (Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠΊΠΎΠ»ΠΎ 0,1Β %) ΠΈ сущСствСнно Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с Ρ€Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒΡŽ 5 ΠΈ Π²Ρ‹ΡˆΠ΅. Π’ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ послСдних сильно зависит ΠΎΡ‚ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° измСрСния ΠΈ Π²ΠΈΠ΄Π° измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, поэтому оговариваСтся ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΏΠΎΠ΄Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°. Π’ ΠΎΠ±Ρ‰Π΅ΠΌ случаС Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 0,01Β %, нСсмотря Π½Π° ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½ΠΎΠ΅ исполнСниС.

[stextbox id=’warning’]Π Π°Π·Ρ€ΡΠ΄Π½ΠΎΡΡ‚ΡŒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Β«3,5Β» ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ дисплСй ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ 3 ΠΏΠΎΠ»Π½ΠΎΡ†Π΅Π½Π½Ρ‹Ρ… разряда, с Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ΠΎΠΌ ΠΎΡ‚ 0 Π΄ΠΎ 9, ΠΈ 1 разряд — с ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½Ρ‹ΠΌ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ΠΎΠΌ. Π’Π°ΠΊ, ΠΏΡ€ΠΈΠ±ΠΎΡ€ Ρ‚ΠΈΠΏΠ° Β«3,5 разряда» ΠΌΠΎΠΆΠ΅Ρ‚, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π΄Π°Π²Π°Ρ‚ΡŒ показания Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 0,000 Π΄ΠΎ 1,999, ΠΏΡ€ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π΅ измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Π·Π° эти ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ трСбуСтся ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ (Ρ€ΡƒΡ‡Π½ΠΎΠ΅ ΠΈΠ»ΠΈ автоматичСскоС).[/stextbox]

Випичная ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ сопротивлСний, постоянного напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° ΠΌΠ΅Π½Π΅Π΅ Β±(0,2Β % +1 Π΅Π΄ΠΈΠ½ΠΈΡ†Π° младшСго разряда). ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ частот 20 Гц…5 ΠΊΠ“Ρ† ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ измСрСния Β±(0,3Β %+1 Π΅Π΄ΠΈΠ½ΠΈΡ†Π° младшСго разряда). Π’ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ высоких частот Π΄ΠΎ 20 ΠΊΠ“Ρ† ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ ΠΎΡ‚ 0,1 ΠΏΡ€Π΅Π΄Π΅Π»Π° измСрСния ΠΈ Π²Ρ‹ΡˆΠ΅ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ возрастаСт, Π΄ΠΎ 2,5Β % ΠΎΡ‚ измСряСмой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Π½Π° частотС 50 ΠΊΠ“Ρ† ΡƒΠΆΠ΅ 10Β %. Π‘ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ΠΌ частоты ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ измСрСния.

Π‘Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΏΠΎ Ρ†Π΅Π½Π°ΠΌ

Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ сопротивлСниС Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€Π° Π΄ΠΎ 11 МОм, Π΅ΠΌΠΊΠΎΡΡ‚ΡŒΒ β€” 100 ΠΏΠ€, ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ° Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 0,2 Π’. ΠŸΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ осущСствляСтся ΠΎΡ‚ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ напряТСниСм 9Π’, потрСбляСмый Ρ‚ΠΎΠΊ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 2 мА, ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ постоянных напряТСний ΠΈ Ρ‚ΠΎΠΊΠΎΠ² ΠΈ 7 мА ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ сопротивлСний ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… напряТСний ΠΈ Ρ‚ΠΎΠΊΠΎΠ². ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ работоспособСн ΠΏΡ€ΠΈ разрядС Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ Π΄ΠΎ напряТСния 7,5 Π’[1].

ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ разрядов Π½Π΅ опрСдСляСт Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π’ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ зависит ΠΎΡ‚ точности АЦП, ΠΎΡ‚ точности, Ρ‚Π΅Ρ€ΠΌΠΎ- ΠΈ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Ρ‘Π½Π½Ρ‹Ρ… радиоэлСмСнтов, ΠΎΡ‚ качСства Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ Π²Π½Π΅ΡˆΠ½ΠΈΡ… Π½Π°Π²ΠΎΠ΄ΠΎΠΊ, ΠΎΡ‚ качСства ΠΏΡ€ΠΎΠ²Π΅Π΄Ρ‘Π½Π½ΠΎΠΉ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠΈ.

ΠŸΠΎΠ»Π΅Π·Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»: Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ симистора

Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹Π΅ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ для распространённого ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° M832:

  • постоянноС напряТСниС: 0..200 ΠΌΠ’, 2 Π’, 20 Π’, 200 Π’, 1000 Π’
  • ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС: 0..200 Π’, 750 Π’
  • постоянный Ρ‚ΠΎΠΊ: 0..2 мА, 20 мА, 200 мА, 10 А (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ‡Π΅Ρ€Π΅Π· ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π²Ρ…ΠΎΠ΄)
  • ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ: Π½Π΅Ρ‚
  • сопротивлСния: 0. .200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

АналоговыС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

Аналоговый ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ состоит ΠΈΠ· стрСлочного магнитоэлСктричСского ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°, Π½Π°Π±ΠΎΡ€Π° Π΄ΠΎΠ±Π°Π²ΠΎΡ‡Π½Ρ‹Ρ… рСзисторов для измСрСния напряТСния ΠΈ Π½Π°Π±ΠΎΡ€Π° ΡˆΡƒΠ½Ρ‚ΠΎΠ² для измСрСния Ρ‚ΠΎΠΊΠ°. Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСния производится с использованиСм встроСнного ΠΈΠ»ΠΈ ΠΎΡ‚ внСшнСго источника.

Аналоговый ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

БовСтскиС Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ Ρ‡Π°Ρ‰Π΅ всСго ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠ»ΠΈΡΡŒ ΠΏΠΎΠ΄ ΡˆΠΈΡ„Ρ€ΠΎΠΌ, Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΠΌΡΡ с Π±ΡƒΠΊΠ²Ρ‹ Π¦, ΠΈΠ·-Π·Π° Ρ‡Π΅Π³ΠΎ ΡˆΠΈΡ€ΠΎΠΊΠΎ Ρ€Π°ΡΠΏΡ€ΠΎΡΡ‚Ρ€Π°Π½ΠΈΠ»ΠΎΡΡŒ ΠΈΡ… Π½Π΅ΠΎΡ„ΠΈΡ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Β«Ρ†ΡΡˆΠΊΠ°Β».

Одним ΠΈΠ· ΠΏΠ΅Ρ€Π²Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Ρ‚Π°ΠΊΠΎΠ³ΠΎ Ρ€ΠΎΠ΄Π° Π±Ρ‹Π» тСстСр Π’Π’-1, ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€Β β€” ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, ΠΈ ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ массово ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΡŒΡŽ Π‘Π‘Π‘Π , ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². ΠŸΡ€ΠΈΠ±ΠΎΡ€ Π’Π’-1 ΠΈΠΌΠ΅Π» ΠΎΠ³Ρ€ΠΎΠΌΠ½ΡƒΡŽ Π·Π½Π°Ρ‡ΠΈΠΌΠΎΡΡ‚ΡŒ для Π½Π°Ρ€ΠΎΠ΄Π½ΠΎΠ³ΠΎ хозяйства Π‘Π‘Π‘Π  ΠΏΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎ это ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ массовый ΠΏΡ€ΠΈΠ±ΠΎΡ€ для настройки элСктрооборудования Π²Ρ‹ΠΏΡƒΡ‰Π΅Π½Π½Ρ‹ΠΉ Π² массовом количСствС, Π² послСвоСнныС Π³ΠΎΠ΄Ρ‹, Π² количСствС сотСн тысяч ΡˆΡ‚ΡƒΠΊ. НапримСр, ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΠΎΠ±ΡŠΡ‘ΠΌ выпуска рыбинским ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Π·Π°Π²ΠΎΠ΄ΠΎΠΌ Π΄ΠΎ 8000 Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Π² мСсяц. ΠŸΡ€ΠΈΠ±ΠΎΡ€ ΠΈΠ·Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎ прСдназначался для Π°Ρ€ΠΌΠΈΠΈ, ΠΎΠ΄Π½Π°ΠΊΠΎ простая, надСТная ΠΈ удобная конструкция обСспСчили ΠΏΠΎΠΏΡƒΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π²ΠΎ всСх сфСрах Π½Π°Ρ€ΠΎΠ΄Π½ΠΎΠ³ΠΎ хозяйства. Π”Π°ΠΆΠ΅ Π² настоящСС врСмя, нСсмотря Π½Π° появлСниС Π½ΠΎΠ²ΠΎΠΉ элСмСнтной Π±Π°Π·Ρ‹, ΠΊΠΎΠ½Ρ†Π΅ΠΏΡ†ΠΈΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Ρ‚Π°ΠΊΠΎΠ³ΠΎ класса ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎ Π½Π΅ измСнились (Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Ρ‹, ΠΌΠ΅Ρ‚ΠΎΠ΄Ρ‹ измСрСния Π²Π΅Π»ΠΈΡ‡ΠΈΠ½, способы ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ, способ Ρ€Π°Π±ΠΎΡ‚Ρ‹), Ρ‡Ρ‚ΠΎ ΡΠ²ΠΈΠ΄Π΅Ρ‚Π΅Π»ΡŒΡΡ‚Π²ΡƒΠ΅Ρ‚ ΠΎ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΠ΄ΡƒΠΌΠ°Π½Π½ΠΎΠΉ конструкции ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π’Π’-1.

ΠŸΡ€ΠΈΠ±ΠΎΡ€ Π’Π’-1 стал ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· ΠΏΠ΅Ρ€Π²Ρ‹Ρ… пСрСносных тСстСров распространСнных Π² Π‘Π‘Π‘Π , успСх ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΠ» дСлнСйшСС Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Π΄Π°Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. На основС тСстСра Π’Π’-1 Π±Ρ‹Π»ΠΈ созданы дСсятки ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΈ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ²ΡˆΠΈΠ΅ распространСниС, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Π² ΡƒΡ‡Π΅Π±Π½Ρ‹Ρ… завСдСниях Π‘Π‘Π‘Π . ΠŸΡ€ΠΈΠ±ΠΎΡ€Ρ‹ созданныС Π½Π° основС Π’Π’-1 это, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π’Π’-2, Β«Π¨ΠΊΠΎΠ»ΡŒΠ½Ρ‹ΠΉΒ», ΠΠ’Πž-63 ΠΈ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Π΄Ρ€ΡƒΠ³ΠΈΠ΅.

Π’ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… устранили нСдостатки ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π’Π’-1, повысили удобство ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π² Π±ΠΎΠ»Π΅Π΅ Π½ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… Π΄Π°Π½Π½ΠΎΠ³ΠΎ класса, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ: Π’Π’-2, Π’Π’-3 ΠΈ Π’Π›-4, Β«Π¨ΠΊΠΎΠ»ΡŒΠ½Ρ‹ΠΉΒ», Π’Π›-4М, Π¦20, Π¦52, Π¦57, Π¦434, Π¦435, Π¦4311, Π¦4313, Π¦4324, Π¦4328, Π¦4341, Π¦43101, Π¦4352, Π€4313, ΠΠ’Πž-5, ΠΠ’Πž-5М1, ΠΠ’Πž-63.

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ΠΎΠ²

ΠœΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΡ касалась Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° ΠΈ Ρ„ΠΎΡ€ΠΌΡ‹ корпуса, ΠΌΠ΅Ρ‚Π°Π»Π», ΠΈΠ»ΠΈ Π±ΠΎΠ»Π΅Π΅ Π»Π΅Π³ΠΊΠΈΠΉ ΠΊΠ°Ρ€Π±ΠΎΠ»ΠΈΡ‚. Π€Π°ΠΊΡ‚Π° наличия ΠΈΠ»ΠΈ отсутствиС ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Ρ€ΠΎΠ΄Π° измСрСния (Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Ρ‡ΠΈΠΊ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Ρ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹, ΠΆΠ΅Ρ€Ρ‚Π²ΡƒΠ΅Ρ‚ услоТнСниСм ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΈ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π΅ с ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ€Π΅ΠΆΠΈΠΌΠ° измСрСния Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ Ρ€Π΅ΠΆΠΈΠΌ). Π’Ρ‹Π±ΠΎΡ€ Ρ‚ΠΈΠΏΠ° ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ламСльно-ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° вмСсто Π³Π°Π»Π΅Ρ‚Π½ΠΎΠ³ΠΎ (ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π² Π’Π’-1 Π±Ρ‹Π» слабым мСстом). Π’ ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… ΠΎΡ‚ΠΊΠ°Π·Π°Π»ΠΈΡΡŒ ΠΎΡ‚ купроксного выпрямитСя Π² ΠΏΠΎΠ»ΡŒΠ·Ρƒ Π³Π΅Ρ€ΠΌΠ°Π½ΠΈΠ΅Π²Ρ‹Ρ… Π΄ΠΈΠΎΠ΄ΠΎΠ² Ρ‚ΠΈΠΏΠ° Π”2Π‘. Π Π°ΡΡˆΠΈΡ€ΠΈΠ»ΠΈ ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ измСрСния напряТСния Π΄ΠΎ 1000 Π’, добавляли Π½ΠΈΠΆΠ½ΠΈΠΉ ΠΏΡ€Π΅Π΄Π΅Π» ΠΎΡ‚ 0-2 Π’, 0-0,2 мА с Ρ†Π΅Π»ΡŒΡŽ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ точности измСрСния.

ВСхничСскиС характСристики, возмоТности измСрСния ΠΏΠ΅Ρ€Π²Ρ‹Ρ… Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², выпускаСмых сСрийно Π² 1952 Π³ΠΎΠ΄Ρƒ Π±Ρ‹Π»ΠΈ скромными, для сравнСния ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ тСстСра Π’Π’-1:

  • ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½ΠΎΠ΅ напряТСниС, ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°Ρ…: ΠΎΡ‚ 0,2Π’ (ΠΎΠ΄Π½ΠΎ Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΡˆΠΊΠ°Π»Ρ‹) Π΄ΠΎ 0-10; 0-50; 0-200; 0-1000 Π’.
  • ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°Ρ…: ΠΎΡ‚ 4 мкА (ΠΎΠ΄Π½ΠΎ Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΡˆΠΊΠ°Π»Ρ‹) Π΄ΠΎ 0-0. 2; 0-1; 0-5; 0-20; 0-100 ΠΈ 0-500 мА.
  • сопротивлСния: Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 1 Ома Π΄ΠΎ 2 МОм.[2]

ΠŸΡ€ΠΈ этом сопротивлСниС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ постоянного напряТСния 5 кОм/Π²ΠΎΠ»ΡŒΡ‚ максимального значСния Π²Ρ‹Π±Ρ€Π°Π½Π½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π°, для ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния 3,3 кОм/Π²ΠΎΠ»ΡŒΡ‚.

ΠŸΠΎΠ»Π΅Π·Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»: Варисторы – Ρ‡Ρ‚ΠΎ это Ρ‚Π°ΠΊΠΎΠ΅, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия, характСристики ΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹.

ΠžΡ‚ΡΡ‡Π΅Ρ‚ производится нСпосрСдствСнно ΠΏΠΎ шкалС. ΠŸΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ измСрСния составляСт:

  • Β±3Β % ΠΎΡ‚ номинального значСния шкал постоянного Ρ‚ΠΎΠΊΠ°
  • Β±5Β % ΠΎΡ‚ максимального значСния шкал ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°
  • Β±10Β % ΠΎΡ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ измСряСмого сопротивлСния.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Ρ€Π΅ΠΆΠΈΠΌΡ‹ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ

  • ACV (Π°Π½Π³Π».Β alternating current voltageΒ β€” напряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния.
  • DCV (Π°Π½Π³Π».Β direct current voltageΒ β€” напряТСниС постоянного Ρ‚ΠΎΠΊΠ°)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ постоянного напряТСния.
  • DCA (Π°Π½Π³Π».Β direct current amperageΒ β€” сила Ρ‚ΠΎΠΊΠ° постоянного Ρ‚ΠΎΠΊΠ°)Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ постоянного Ρ‚ΠΎΠΊΠ°.
  • Ω — ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ элСктричСского сопротивлСния.
НапряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ

Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°Ρ… доступны Ρ‚Π°ΠΊΠΆΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ:

  • ΠŸΡ€ΠΎΠ·Π²ΠΎΜΠ½ΠΊΠ°Β β€” ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ элСктричСского сопротивлСния со Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ (ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈ свСтовой) сигнализациСй Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ сопротивлСния Ρ†Π΅ΠΏΠΈ (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΠ΅Π½Π΅Π΅ 50 Ом).
  • ГСнСрация тСстового сигнала ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΉ Ρ„ΠΎΡ€ΠΌΡ‹ (гармоничСской ΠΈΠ»ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠΉ)Β β€” ΠΊΠ°ΠΊ своСобразный Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ.
  • ВСст Π΄ΠΈΠΎΠ΄ΠΎΠ²Β β€” ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° цСлостности ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… Π΄ΠΈΠΎΠ΄ΠΎΠ² ΠΈ Π½Π°Ρ…ΠΎΠΆΠ΄Π΅Π½ΠΈΠ΅ ΠΈΡ… «прямого напряТСния».
  • ВСст транзисторов — ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… транзисторов ΠΈ, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π½Π°Ρ…ΠΎΠΆΠ΄Π΅Π½ΠΈΠ΅ ΠΈΡ… h

(Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, тСстСры Π’Π›-4М, Π¦-4341).

  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ элСктричСской ёмкости (Π¦-4341).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ индуктивности (Ρ€Π΅Π΄ΠΊΠΎ).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, с ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ внСшнСго Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ‚Π΅Ρ€ΠΌΠΎΠΏΠ°Ρ€Π° К-Ρ‚ΠΈΠΏΠ°).
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ частоты гармоничСского сигнала.
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ большого сопротивлСния (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π΄ΠΎ сотСн МОм; трСбуСтся Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅)
  • Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ большой силы Ρ‚ΠΎΠΊΠ° (с использованиСм ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ…/встроСнных Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… ΠΊΠ»Π΅Ρ‰Π΅ΠΉ)

И слуТСбныС:

  • ΠΠ²Ρ‚ΠΎΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ питания
  • ΠŸΠΎΠ΄ΡΠ²Π΅Ρ‚ΠΊΠ° дисплСя
  • ЀиксированиС Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ (ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅ΠΌΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ/ΠΈΠ»ΠΈ максимальноС)
  • АвтоматичСскоС ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ²
  • Π˜Π½Π΄ΠΈΠΊΠ°Ρ†ΠΈΡ разряда Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ
  • Π˜Π½Π΄ΠΈΠΊΠ°Ρ†ΠΈΡ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ
  • Π Π΅ΠΆΠΈΠΌ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ
  • Π—Π°ΠΏΠΈΡΡŒ ΠΈ Ρ…Ρ€Π°Π½Π΅Π½ΠΈΠ΅ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ

Как ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„–1.

ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ – ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹

Π’Π΅Π±Π΅ Π½ΡƒΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ постоянного напряТСния. ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π²Ρ‹Π±ΠΎΡ€Π° Ρ€Π΅ΠΆΠΈΠΌΠ° устанавливаСм Π² сСкторС Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ измСрСния постоянного напряТСния Π’ΠΎΠ»ΡŒΡ‚, ΠΏΡ€ΠΈ этом, Ссли Ρ‚Π΅Π±Π΅ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ нСизвСстна Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° измСряСмого напряТСния, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π°Ρ‡ΠΈΠ½Π°Ρ‚ΡŒ с наибольшСго ΠΏΡ€Π΅Π΄Π΅Π»Π° измСрСния напряТСния, Π² Π΄Π°Π½Π½ΠΎΠΌ случаС 1000 ΠΈΠ»ΠΈ 200Π’ΠΎΠ»ΡŒΡ‚. Если напряТСниС окаТСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшС, этих Π²Π΅Π»ΠΈΡ‡ΠΈΠ½, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΏΡ€Π΅Π΄Π΅Π» измСрСния, для получСния Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ значСния измСряСмого напряТСния.

Π₯арактСристики 3-Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΡˆΡŒ Ρ‰ΡƒΠΏΡ‹ – Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Π² Π³Π½Π΅Π·Π΄ΠΎ – COM – красный Π² Π³Π½Π΅Π·Π΄ΠΎ – VΞ©mA. ΠšΡ€Π°ΡΠ½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΡˆΡŒ ΠΊ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ ΠΏΠΎΠ»ΡŽΡΡƒ источника напряТСния, Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ ΠΊ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ.

Если Ρ‚Ρ‹ ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°Π΅ΡˆΡŒ ΠΏΠΎΠ»ΡŽΡΠΎΠ²ΠΊΡƒ (Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Π½Π° + Π° красный Π½Π° -) Π½ΠΈΡ‡Π΅Π³ΠΎ ΡΡ‚Ρ€Π°ΡˆΠ½ΠΎΠ³ΠΎ Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚, Π½ΠΎ, Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ со Π·Π½Π°ΠΊΠΎΠΌ минус ΠΈΠ»ΠΈ вмСсто ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ напряТСния Π½Π° экранС дисплСя Π±ΡƒΠ΄Π΅Ρ‚ Π·Π½Π°ΠΊ минус (-), это зависит ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€β„–2 ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹.

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ напряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ:Β  ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π²Ρ‹Π±ΠΎΡ€Π° Ρ€Π΅ΠΆΠΈΠΌΠ° устанавливаСм Π² сСкторС Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ измСрСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π’ΠΎΠ»ΡŒΡ‚, ΠΏΡ€ΠΈ этом, Ссли Ρ‚Π΅Π±Π΅ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ нСизвСстна Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° измСряСмого напряТСния, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π°Ρ‡ΠΈΠ½Π°Ρ‚ΡŒ с наибольшСго ΠΏΡ€Π΅Π΄Π΅Π»Π° измСрСния напряТСния, Π² Π΄Π°Π½Π½ΠΎΠΌ случаС 750Π’ΠΎΠ»ΡŒΡ‚.

Если напряТСниС окаТСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшС, этой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΏΡ€Π΅Π΄Π΅Π» измСрСния, для получСния Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ значСния измСряСмого напряТСния.

ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π½Π΅Ρ‚ нСобходимости ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ, Ρ‰ΡƒΠΏΡ‹ ΠΊ источнику питания, моТСшь ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ»ΡŒΠ½ΠΎ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„–3. Как ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ силу Ρ‚ΠΎΠΊΠ° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ β€œΠΠΌΠΏΠ΅Ρ€β€

Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Ρ‚ΠΎΠΊΠ° Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ Ρ‚Π°ΠΊ ΠΆΠ΅ с ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ€Π΅ΠΆΠΈΠΌΠ° измСрСния Ρ‚ΠΎΠΊΠ° Π½Π° наибольший ΠΏΡ€Π΅Π΄Π΅Π», послС Ρ‡Π΅Π³ΠΎ ΠΏΡ€ΠΈ нСобходимости ΠΏΡ€Π΅Π΄Π΅Π» измСрСния ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ для получСния Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ.

CΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²

ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ°, ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² Ρ€Π°Π·Ρ€Ρ‹Π² Ρ†Π΅ΠΏΠΈ питания Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π£Π΄ΠΎΠ±Π½Π΅Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ красный Ρ‰ΡƒΠΏ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΊ ΠΏΠ»ΡŽΡΡƒ источника питания, Π° Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅.

Для измСрСния Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ Ρ‚ΠΎΠΊΠ° (ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ зарядки Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ аккумулятора) Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ красный Ρ‰ΡƒΠΏ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π² Π³Π½Π΅Π·Π΄ΠΎ с ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ – 10А. ΠŸΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° большой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π² Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ ΡˆΡƒΠ½Ρ‚Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, ΠΈ ΠΊΠ°ΠΊ слСдствиС Π²Ρ‹Ρ…ΠΎΠ΄ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈΠ· строя.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„–4 Как ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ сопротивлСниС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ сопротивлСния рСзисторов. ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π½ΠΎΠΌΠΈΠ½Π°Π»Π° рСзисторов Π½Π΅ прСдставляСт особой слоТности. ВрСбуСтся ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Ρ€Π΅ΠΆΠΈΠΌΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² Ρ€Π΅ΠΆΠΈΠΌ измСрСния сопротивлСния, Π² случаС, ΠΊΠΎΠ³Π΄Π° Π½ΠΎΠΌΠΈΠ½Π°Π» рСзистора нСизвСстСн, Π½Π°Ρ‡Π½ΠΈ с наибольшСго ΠΏΡ€Π΅Π΄Π΅Π»Π°. ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ рСзисторов Π² ΠΌΠΎΠ΅ΠΉ ΡΡ‚Π°Ρ‚ΡŒΠ΅ Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ рСзистор

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ β„–5 Как ΠΏΡ€ΠΎΠ·Π²Π°Π½ΠΈΠ²Π°Ρ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° состояния элСктричСской Ρ†Π΅ΠΏΠΈ β€œΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ°β€.

Π Π΅ΠΌΠΎΠ½Ρ‚ элСктроники Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя Ρ‚Π°ΠΊΡƒΡŽ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΊΠ°ΠΊ β€œΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ°β€ Ρ†Π΅ΠΏΠ΅ΠΉ ΠΈ радиоэлСктронных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ². Β   АктивируСтся эта функция установкой ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Ρ€Π΅ΠΆΠΈΠΌΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅:

Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС ΠΏΡ€ΠΈΠ±ΠΎΡ€ позволяСт ΠΏΡ€ΠΎΠ·Π²Π°Π½ΠΈΠ²Π°Ρ‚ΡŒ Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ элСктричСских ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ², элСктроконтактов, Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов ΠΈ ΠΌΠ½ΠΎΠ³ΠΎΠ΅ Π΄Ρ€ΡƒΠ³ΠΎΠ΅. Π’ этом Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΈΡ… ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΊΠ°ΠΊ Π΄ΠΈΠΎΠ΄, стабилитрон, биполярный транзистор ΠΈ ΠΏΡ€. Для удобства пользования, Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ присутствуСт Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ позволяСт Π½Π΅ ΠΎΡ‚Π²Π»Π΅ΠΊΠ°Ρ‚ΡŒΡΡ Π½Π° показания ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² случаС ΠΊΠΎΠ³Π΄Π° Π½Π΅ Π½ΡƒΠΆΠ½Π° высокая Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ измСрСния Π° лишь Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ Π² цСлостности ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈΠ»ΠΈΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€: ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ большого количСства ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² – Π² многоТильном ΠΊΠ°Π±Π΅Π»Π΅. Π©ΡƒΠΏΡ‹ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния.

Π­Ρ‚ΠΎ основныС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΏΡ€Π±ΠΎΡ€Π° ΠΏΠΎΠ΄ ΠΎΠ±Ρ‰ΠΈΠΌ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ΠΌ β€œΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€β€ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ‚Π΅Π±Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΈ ΡƒΠΌΠ΅Ρ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅.Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β Β  Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° Ρ‚Ρ‹ осилил эту ΡΡ‚Π°Ρ‚ΡŒΡŽ Π΄ΠΎ ΠΊΠΎΠ½Ρ†Π°, Π·Π° Ρ‚Π²ΠΎΠ΅ Ρ‚Π΅Ρ€ΠΏΠ΅Π½ΠΈΠ΅ расскаТу Ρ‚Π΅Π±Π΅ ΠΊΠΎΠ΅ Ρ‡Ρ‚ΠΎ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ.

Наряду с Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ стрСлочныС ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹.Β  Для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ½Ρ‹ Ρ‚Π°ΠΊΠΈΠ΅ Π°Π½Π°Ρ…Ρ€ΠΎΠ½ΠΈΠ·ΠΌΡ‹?

Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΊΠ°ΠΊ Π±Ρ‹ ΠΏΡ€ΠΈΡ‚ΠΎΡ€ΠΌΠ°ΠΆΠΈΠ²Π°ΡŽΡ‚, Π²Ρ‹Π΄Π°ΡŽΡ‚ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠ΅ Π½Π΅ сразу, Π° ΠΏΠΎ ΠΏΡ€ΠΎΡˆΠ΅ΡΡ‚Π²ΠΈΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ. Когда ΠΈΠ·ΠΌΠ΅Ρ€ΡΡŽΡ‚ΡΡ статичСскиС ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ – это Π½Π΅ Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΊΠ°ΠΊΠΈΡ… – Π»ΠΈΠ±ΠΎ нСудобств, Π½ΠΎ Ссли показания Π±ΡƒΠ΄ΡƒΡ‚ Ρ€Π΅Π·ΠΊΠΎ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π½Π° Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ, Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ Π½Π΅ успССт ΠΎΡ‚Ρ€Π΅Π°Π³ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈ ΠΌΠΎΠΌΠ΅Π½Ρ‚ просадки ΠΈΠ»ΠΈ Ρ€Π΅Π·ΠΊΠΎΠ³ΠΎ броска напряТСния ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡΡ‚Π°Ρ‚ΡŒΡΡ Π½Π΅Π·Π°ΠΌΠ΅Ρ‡Π΅Π½Π½Ρ‹ΠΌ.Β  Аналоговый β€œΡΡ‚Ρ€Π΅Π»ΠΎΡ‡Π½Ρ‹ΠΉβ€ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π² Ρ‚Π°ΠΊΠΎΠΉ ситуации ΠΎΡ‚Ρ€Π΅Π°Π³ΠΈΡ€ΡƒΠ΅Ρ‚ практичСски ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎ, стрСлочка успССт дСрнутся Π² Ρ‚Ρƒ ΠΈΠ»ΠΈ ΠΈΠ½ΡƒΡŽ сторону указывая Π½Π° Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΡƒΡŽ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ источника питания. Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ плюс стрСлочных ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² проявляСтся ΠΊΠΎΠ³Π΄Π° Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ рСзистор.

Показания Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΏΡ€ΠΈ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ Ρ€ΠΎΡ‚ΠΎΡ€Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ рСзистора, Π±ΡƒΠ΄ΡƒΡ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ скачкообразно, ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠ»Π°Π²Π½ΠΎΡΡ‚ΡŒ измСнСния сопротивлСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ рСзистора ΠΎΡ‡Π΅Π½ΡŒ слоТно. Π‘Ρ‚Ρ€Π΅Π»ΠΊΠ° Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ рСзистора, пСрСдвигаСтся ΠΏΠ»Π°Π²Π½ΠΎ, ΠΊΠ°ΠΊ Π±Ρ‹ вслСд Π·Π° ΠΏΠΎΠ»Π·ΡƒΠ½ΠΊΠΎΠΌ, ΠΈ малСйшСС Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° Π² токопроводящСм слоС рСзистора отразится Π½Π° Π΅Π΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ. Π’ ΠΎΠ±Ρ‰Π΅ΠΌ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ стрСлочный ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Π½ΠΎ Ссли Ρ‚Π΅Π±Π΅ ΠΎΠ½ достанСтся ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ случайно, Π½Π΅ отказывайся, ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ‚Π΅Π±Π΅ пригодится. И самоС Π³Π»Π°Π²Π½ΠΎΠ΅, Ρ‚Π°ΠΊΠΈΠ΅ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π±Π΅Π· Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΊ.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΎΠ± ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎΠΌ, ΠΎ Ρ‚ΠΎΠΌ ΠΊΠ°ΠΊ бСзопасно ΠΈ ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ.

ΠŸΡ€ΠΈ ΠΎΠ±Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ с ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»Π° Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ бСзопасности.

Π’Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ слСди Π·Π° ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Если Ρ‚Ρ‹, ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ напряТСния ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡ΠΈΡˆΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π² Ρ€Π΅ΠΆΠΈΠΌ измСрСния Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ скорСС всСго Π²Ρ‹ΠΉΠ΄Π΅Ρ‚ ΠΈΠ· строя. Вакая ΠΆΠ΅ ΡƒΡ‡Π°ΡΡ‚ΡŒ ΠΎΠΆΠΈΠ΄Π°Π΅Ρ‚ Π΅Π³ΠΎ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния, ΠΊΠΎΠ³Π΄Π° ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ€Π΅ΠΆΠΈΠΌΠ° находится Π² сСкторС измСрСния сопротивлСния ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠΈ. Π’ΠΎΠ·ΡŒΠΌΠΈ Π·Π° ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, послС провСдСния ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, Π²Ρ‹ΡΡ‚Π°Π²ΡŒ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Π’Π«ΠšΠ› Π½Π°Ρ‡Π°Π»Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ с ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒ Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΡƒΠΏΠΎΠ².

ΠŸΡ€Π΅Π΄Π΅Π»Ρ‹ измСрСния

Наш ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ, скаТСм, значСния сопротивлСния Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 0.1 Ом Π΄ΠΎ 200 МОм ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ 7 ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, ΠΎΡ‚ 200 Ом Π΄ΠΎ 200 МОм.

Π£ Π½Π΅ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½ΠΎΠ³ΠΎ читатСля ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ вопрос, Π° Π·Π°Ρ‡Π΅ΠΌ ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ? Π­Ρ‚ΠΎ сдСлано для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‚ΠΎΡ‡Π½ΠΎ Π·Π½Π°Ρ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ, ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅ΠΌΡƒΡŽ Π½Π° экранС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

https://www.youtube.com/watch?v=O2fSCFDqyyA

ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‚Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€ΡΠ΅ΡˆΡŒ сопротивлСниС рСзистора Π½Π° 20 кОм, Π½ΠΎ Ρ‚Ρ‹ Π½Π΅ знаСшь Π΅Π³ΠΎ значСния ΠΈ видишь Π½Π° экранС Ρ†ΠΈΡ„Ρ€Ρƒ 20.

Если Π±Ρ‹ Π½Π΅ Π±Ρ‹Π»ΠΎ ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ², Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ сопротивлСния Π±Ρ‹Π»ΠΎ Π±Ρ‹ Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΏΡ€Π΅Π΄Π΅Π»Π΅ (0 – 200 МОм), Π±Ρ‹Π»ΠΎ Π±Ρ‹ нСпонятно, Ρ‡Ρ‚ΠΎ это Π·Π° Ρ†ΠΈΡ„Ρ€Π°, Ρ‚ΠΎ Π»ΠΈ 20 Ом, Ρ‚ΠΎ Π»ΠΈ 20 кОм, Π° ΠΌΠΎΠΆΠ΅Ρ‚ 20 МОм. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² настраиваСтся Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ: Ρ‡Π΅ΠΌ Ρ‚ΠΎΡ‡Π½Π΅Π΅ установлСнный ΠΏΡ€Π΅Π΄Π΅Π» соотвСтствуСт измСряСмому элСмСнту, Ρ‚Π΅ΠΌ Ρ‚ΠΎΡ‡Π½Π΅Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ измСрСния.

Π‘ΠΊΠ°Ρ‡Π°ΠΉΡ‚Π΅ ΠΊΠ½ΠΈΠ³Ρƒ β€œΠžΡΠ½ΠΎΠ²Ρ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹ с ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠΈΡ‚Ρ€ΠΎΠΌβ€ ΠΎΡ‚ ΠΠ°Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΈΡΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΡΠΊΠΎΠ³ΠΎ Вомского политСхничСского унивСрситСта

electrosam. ru/glavnaja/slabotochnye-seti/oborudovanie/multimetry-testery/
ark-eng.ru/raznoe-2/multimetr-eto-pribor-dlya-izmereniya-dlya-chego-nuzhen-multimetr-yandeks-znatoki.html
eltechbook.ru/kak_polzovatsja_multimetrom.html
electricalschool.info/main/sovety/526-kak-polzovatsja-multimetrom.html
slojno.net/kak-polzovatsya-multimetrom/
astena.ru/smart.html

ΠŸΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π°Ρ

Π˜Π½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Ρ‹ΠšΠ°ΠΊ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ сопротивлСниС

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

с Ρ‚Π΅Ρ€ΠΌΠΎΠΏΠ°Ρ€ΠΎΠΉ – Arbor Scientific

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ с Ρ‚Π΅Ρ€ΠΌΠΎΠΏΠ°Ρ€ΠΎΠΉ – Arbor Scientific ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊ ΡΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΡŽ

Быстрый Π·Π°ΠΊΠ°Π·

ΠŸΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΎ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π΅

1 / ΠΈΠ· 2

  • Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ информация
  • Π§Ρ‚ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ
  • ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΈ характСристики
  • АксСссуары ΠΈ запасныС части
Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ информация
ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΉ, ΠΏΡ€ΠΎΡ‡Π½Ρ‹ΠΉ ΠΈ Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π½Ρ‹ΠΉ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ для учащихся.

Наш Π½ΠΎΠ²Ρ‹ΠΉ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π½Ρ‹ΠΉ для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΡ‚Π²Π»Π΅Ρ‡ΡŒΡΡ ΠΎΡ‚ повсСднСвного использования ΠΈ Π·Π»ΠΎΡƒΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠΉ учащимися, оснащСн большим, Π»Π΅Π³ΠΊΠΎ Ρ‡ΠΈΡ‚Π°Π΅ΠΌΡ‹ΠΌ Π–Πš-экраном ΠΈ ΠΎΠ΄Π½ΠΈΠΌ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½Ρ‹ΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΌ для Π»Π΅Π³ΠΊΠΎΠ³ΠΎ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ€Π΅ΠΆΠΈΠΌΠ°ΠΌΠΈ тСстирования.

Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ позволяСт учащимся бСзопасно Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ цСлостности Ρ†Π΅ΠΏΠΈ, Π΄ΠΈΠΎΠ΄ΠΎΠ², Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ ΠΈ Ρ‚. Π΄. Он поставляСтся Π² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π΅ со всСми Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΌΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ ΠΈ Ρ‰ΡƒΠΏΠ°ΠΌΠΈ.

    ΠŸΡ€ΠΎΠ΄Π°Π²Π°Π΅ΠΌΡ‹Π΅ Ρ‚ΠΎΠ²Π°Ρ€Ρ‹ Π½Π΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΈΠ³Ρ€ΡƒΡˆΠΊΠ°ΠΌΠΈ. Они ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для использования Π² ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ…/Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€Π½Ρ‹Ρ… цСлях. Они Π½Π΅ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для использования Π΄Π΅Ρ‚ΡŒΠΌΠΈ Π΄ΠΎ 12 Π»Π΅Ρ‚.

    Π§Ρ‚ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ
    • Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€
    • Π’Π΅Ρ€ΠΌΠΎΠΏΠ°Ρ€Π°

    • Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ Ρ‡Π΅Ρ…ΠΎΠ»

    • БатарСя 9 Π’Β

    Π₯арактСристики ΠΈ характСристики
    Π₯арактСристики
    • НапряТСниС постоянного Ρ‚ΠΎΠΊΠ°: ΠΎΡ‚ 0,1 ΠΌΠ’ Π΄ΠΎ 600 Π’

    • НапряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°: ΠΎΡ‚ 0,1 Π’ Π΄ΠΎ 600 Π’

    • ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ: ΠΎΡ‚ 0,1 мА Π΄ΠΎ 10 А

    • сопротивлСниС: ΠΎΡ‚ 0,1 Ом Π΄ΠΎ 20 МОм

    • ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° нСпрСрывности

      : Π΄Π°

    • ВСст транзистора

      : Π΄Π°

    • ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄ΠΎΠ²: Π΄Π°

    • ВСст Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ

      : Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ 9 Π’ ΠΈ 1,5 Π’

    • функция хранСния Π΄Π°Π½Π½Ρ‹Ρ…

    • Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ Ρ‡Π΅Ρ…ΠΎΠ» Π² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π΅

    • Π’Π΅Ρ€ΠΌΠΎΠΏΠ°Ρ€Π° измСряСт Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ Π΄ΠΎ 1400Β°F (750Β°C) Π² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π΅
    • БатарСя 9 Π’ Π² ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π΅
    ΠŸΡ€ΠΈΠ½Π°Π΄Π»Π΅ΠΆΠ½ΠΎΡΡ‚ΠΈ
    Артикул #AR-1000

    ΠžΠ±Ρ‹Ρ‡Π½Π°Ρ Ρ†Π΅Π½Π° $2.00

    ΠžΠ±Ρ‹Ρ‡Π½Π°Ρ Ρ†Π΅Π½Π° Π¦Π΅Π½Π° ΠΏΡ€ΠΎΠ΄Π°ΠΆΠΈ Π’ ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅ $2.00

    Π¦Π΅Π½Π° Π·Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Ρ‚ΠΎΠ²Π°Ρ€Π° / Π·Π°

    ΠšΡƒΠΏΠΈΡ‚Π΅ 50 ΡˆΡ‚ΡƒΠΊ ΠΈ Π·Π°ΠΏΠ»Π°Ρ‚ΠΈΡ‚Π΅ 1,80 Π΄ΠΎΠ»Π»Π°Ρ€Π° Π·Π° ΡˆΡ‚ΡƒΠΊΡƒ!

    ДолговСчная 9-Π²ΠΎΠ»ΡŒΡ‚ΠΎΠ²Π°Ρ батарСя для всСх Π²Π°ΡˆΠΈΡ… элСктронных Π½ΡƒΠΆΠ΄

    Артикул β„–

    ΠžΠ±Ρ‹Ρ‡Π½Π°Ρ Ρ†Π΅Π½Π° ΠžΡ‚ $19,99

    ΠžΠ±Ρ‹Ρ‡Π½Π°Ρ Ρ†Π΅Π½Π° Π¦Π΅Π½Π° ΠΏΡ€ΠΎΠ΄Π°ΠΆΠΈ Π’ ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅ ΠΎΡ‚ $19,99

    Π¦Π΅Π½Π° Π·Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Ρ‚ΠΎΠ²Π°Ρ€Π° / Π·Π°

    Жидкая ошибка (Ρ„Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚Ρ‹/строка модального содСрТимого 80): Ρ„ΠΎΡ€ΠΌΠ° ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½Π° ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚

    Π—Π°ΠΊΠ°Π· Кол-Π²ΠΎ Π¦Π΅Π½Π° Кол-Π²ΠΎ для скидки Π¦Π΅Π½Π° со скидкой ΠžΠ±Ρ‰Π°Ρ экономия
    БатарСя 9 Π’ Артикул β„– АР-1000
    Π—Π°ΠΊΠ°Π· Кол-Π²ΠΎ Π¦Π΅Π½Π° $2,00 Кол-Π²ΠΎ для скидки50 0″> Π¦Π΅Π½Π° со скидкой1,80 $

    Π”Π΅Ρ‚Π°Π»ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ Π·Π°ΠΊΠ°Π·Π°

    Π’ΠΎΠ²Π°Ρ€Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ Π·Π°ΠΊΠ°Π·Π°Ρ‚ΡŒ сСйчас, ΠΈ ΠΌΡ‹ доставим ΠΈΡ…, ΠΊΠΎΠ³Π΄Π° ΠΎΠ½ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ доступны.

    Π—Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ

    Π‘ΠΎΠ·Π΄Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½ΠΈΠ΅

    ΠœΡ‹ упростили созданиС прСдлоТСния для утвСрТдСния Π±ΡŽΠ΄ΠΆΠ΅Ρ‚Π° ΠΈΠ»ΠΈ для облСгчСния ΠΏΠΎΠ΄Π°Ρ‡ΠΈ заявки Π½Π° ΠΏΠΎΠΊΡƒΠΏΠΊΡƒ!

    • ΠŸΡ€ΠΎΡΡ‚ΠΎΒ Π½Π°ΠΆΠΌΠΈΡ‚Π΅ ΠΊΠ½ΠΎΠΏΠΊΡƒ “Π‘ΠΎΠ·Π΄Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½ΠΈΠ΅”, ΠΈ Π²Ρ‹ ΠΏΠ΅Ρ€Π΅ΠΉΠ΄Π΅Ρ‚Π΅ ΠΊ процСссу.
    • Π£ΠΊΠ°Π·Π°Π² ΠΏΠ»Π°Ρ‚Π΅ΠΆΠ½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΈ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ доставкС, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²Ρ‹Π±Ρ€Π°Π² Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ доставки, Π²Ρ‹ рассчитаСтС ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ доставки.
    • ПослС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ процСсса вашС ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ автоматичСски сохранСно Π² вашСй ΡƒΡ‡Π΅Ρ‚Π½ΠΎΠΉ записи ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Ρ.
    • Π’ любой ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ‹ смоТСтС ΠΎΡ‚Ρ€Π΅Π΄Π°ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ€Π°ΡΠΏΠ΅Ρ‡Π°Ρ‚Π°Ρ‚ΡŒ, ΠΏΠΎΠ΄Π΅Π»ΠΈΡ‚ΡŒΡΡ ΠΈΠ»ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚ΡŒ Ρ†ΠΈΡ‚Π°Ρ‚Ρƒ Π² ΠΈ Π·Π°ΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΈΠ· своСй ΡƒΡ‡Π΅Ρ‚Π½ΠΎΠΉ записи ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Ρ.

    Π—Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ

    ΠšΠΠšΠžΠ™ ВИП Π›ΠΠ‘ΠžΠ ΠΠ’ΠžΠ Π˜Π˜?

    ΠžΡ‚ ΠΌΠ΅Π½Π·ΡƒΡ€ΠΎΠΊ ΠΈ ΠΏΡ€ΠΎΠ±ΠΈΡ€ΠΎΠΊ Π΄ΠΎ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… ΠΎΡ‡ΠΊΠΎΠ² ΠΈ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ² β€” Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ мноТСство Ρ‚ΠΎΠ²Π°Ρ€ΠΎΠ² Π² Π½Π°ΡˆΠΈΡ… конструкторах Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€ΠΈΠΉ.

    Лаборатория Ρ„ΠΈΠ·ΠΈΠΊΠΈ Π₯имичСская лаборатория

    Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ OL Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅ (Π·Π°Π³Π°Π΄ΠΊΠ° Ρ€Π°Π·Π³Π°Π΄Π°Π½Π°)

    БСгодня Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ Π±ΠΎΠ»Π΅Π΅ популярны, Ρ‡Π΅ΠΌ ΠΈΡ… Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ Π°Π½Π°Π»ΠΎΠ³ΠΈ ΠΏΠΎ понятной ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅.

    Они ΠΏΡ€ΠΎΡ‰Π΅ Π² использовании благодаря числовым показаниям, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄Π΅Π»Π°ΡŽΡ‚ тСстированиС элСктричСских ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² Π±ΠΎΠ»Π΅Π΅ простым ΠΈ Ρ‚ΠΎΡ‡Π½Ρ‹ΠΌ.

    Однако, Ссли Π²Ρ‹ Π½ΠΎΠ²ΠΈΡ‡ΠΎΠΊ Π² использовании ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, Π²Ρ‹ навСрняка Π±ΡƒΠ΄Π΅Ρ‚Π΅ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ сбиты с Ρ‚ΠΎΠ»ΠΊΡƒ, ΠΊΠΎΠ³Π΄Π° встрСтитС Β«OLΒ» Π½Π° экранС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Β«OLΒ» ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·Π½Ρ‹Ρ… Π²Π΅Ρ‰Π΅ΠΉ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ°ΠΌΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

    Наша ΡΡ‚Π°Ρ‚ΡŒΡ прСдставляСт собой руководство ΠΏΠΎ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ слова Β«OLΒ», ΠΈ ΠΌΡ‹ Π΄Π°Π΅ΠΌ Π²Π°ΠΌ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ совСты ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΡΡ‚Π°Π»ΠΊΠΈΠ²Π°Π΅Ρ‚Π΅ΡΡŒ с этим Π½Π΅Π·Π½Π°ΠΊΠΎΠΌΡ‹ΠΌ Ρ‚Π΅Ρ€ΠΌΠΈΠ½ΠΎΠΌ.

    Π”Π°Π²Π°ΠΉΡ‚Π΅ приступим.

    Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ OL Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅?

    OL ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠŸΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ° Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ напряТСния ΠΈ сопротивлСния. Π’ этих случаях это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€Π΅Π΄Π΅Π» ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° слишком Π½ΠΈΠ·ΠΎΠΊ для измСряСмого элСктронного свойства. Если Π²Ρ‹ провСряСтС Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΡΡ‚ΡŒ, OL ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Ρ€Π°Π·ΠΎΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ Π΅ΡΡ‚ΡŒ Ρ€Π°Π·Ρ€Ρ‹Π².

    Π­Ρ‚ΠΈΡ… ΠΈΠ½Ρ‚Π΅Ρ€ΠΏΡ€Π΅Ρ‚Π°Ρ†ΠΈΠΉ Π³ΠΎΡ€Π°Π·Π΄ΠΎ большС, ΠΈ ΠΌΡ‹ углубимся Π² ΠΊΠ°ΠΆΠ΄ΡƒΡŽ ΠΈΠ· Π½ΠΈΡ….

    Π’ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, Π²Π°ΠΆΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹ поняли основы Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π²Π°ΠΌ Β«OLΒ».

    ИспользованиС Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈ ΠΏΠΎΠ½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ OL

    Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π²Ρ‹ ΠΎΠΆΠΈΠ΄Π°Π΅Ρ‚Π΅ показания Β«OLΒ» ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Ρ‚Ρ€Π΅Ρ… свойств, Π° ΠΈΠΌΠ΅Π½Π½ΠΎ напряТСния, нСпрСрывности ΠΈ сопротивлСния Π² Ρ†Π΅ΠΏΠΈ.

    Π’Π°ΡˆΠΈΠ½Π³Ρ‚ΠΎΠ½ΡΠΊΠΈΠΉ унивСрситСт ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ Π½Π°ΠΌ аналогию Π²ΠΎΠ΄Π°/шланг, которая Π»ΡƒΡ‡ΡˆΠ΅ всСго ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для понимания этих ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… элСктричСских свойств.

    Богласно аналогии с водой и шлангом

    • Π’ΠΎΠΊ Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΏΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Ρƒ, ΠΊΠ°ΠΊ Π²ΠΎΠ΄Π° Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΏΠΎ Ρ‚Ρ€ΡƒΠ±Π΅
    • Π’ΠΎΠ»ΡŒΡ‚ это ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠΊΠ°, ΠΊΠ°ΠΊ ΠΈ Π΄Π°Π²Π»Π΅Π½ΠΈΠ΅ Π²ΠΎΠ΄Ρ‹ Π² Ρ‚Ρ€ΡƒΠ±Π΅
    • ΠΠ΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΡΡ‚ΡŒ β€” это ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠΊΠ° Ρ‚Π΅Ρ‡ΡŒ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ, Ρ‡Ρ‚ΠΎ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½ΠΎ способности Π²ΠΎΠ΄Ρ‹ Ρ‚Π΅Ρ‡ΡŒ ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ†Π° Ρ‚Ρ€ΡƒΠ±Ρ‹ ΠΊ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ†Ρƒ.
    • Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ β€” это сопротивлСниС свободному Ρ‚Π΅Ρ‡Π΅Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ. По Π°Π½Π°Π»ΠΎΠ³ΠΈΠΈ это относится ΠΊ любой Π·Π°ΠΊΡƒΠΏΠΎΡ€ΠΊΠ΅, ΠΏΡ€Π΅ΠΏΡΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Ρ‚Π΅Ρ‡Π΅Π½ΠΈΡŽ Π²ΠΎΠ΄Ρ‹ Π² Ρ‚Ρ€ΡƒΠ±Π΅

    Показания Β«OLΒ» ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ значСния ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΈΠ· этих элСктричСских свойств. ΠšΠ°ΠΊΠΎΠ²Ρ‹ эти послСдствия?

    1. НапряТСниС

    Как ΠΎΡ‚ΠΌΠ΅Ρ‡Π°Π»ΠΎΡΡŒ Ρ€Π°Π½Π΅Π΅, Π²ΠΎΠ»ΡŒΡ‚ β€” это элСктричСский ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» ΠΈΠ»ΠΈ сила Ρ‚ΠΎΠΊΠ° ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ Π² Ρ†Π΅ΠΏΠΈ.

    ИспользованиС Ρ€Π΅ΠΆΠΈΠΌΠ° измСрСния напряТСния

    ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Ρ‹, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ ΡˆΠΊΠ°Π»Ρƒ, Π² зависимости ΠΎΡ‚ количСства Π²ΠΎΠ»ΡŒΡ‚, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ.

    Π’Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ устанавливаСтС ΡˆΠΊΠ°Π»Ρƒ Π½Π° блиТайший Π±ΠΎΠ»Π΅Π΅ высокий Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ напряТСния.

    НапримСр, ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ 1 Π’, Π² Ρ†Π΅ΠΏΠΈ, Π²Ρ‹ устанавливаСтС Ρ†ΠΈΡ„Π΅Ρ€Π±Π»Π°Ρ‚ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π½Π° ΠΏΡ€Π΅Π΄Π΅Π» 2 Π’.

    ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ высокого напряТСния, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ 400 Π’, Π²Ρ‹ устанавливаСтС Ρ†ΠΈΡ„Π΅Ρ€Π±Π»Π°Ρ‚ Π½Π° ΠΏΡ€Π΅Π΄Π΅Π» 600 Π’ для точности.

    Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ OL ΠΏΡ€ΠΈ тСстировании напряТСния

    Если Π½Π° экранС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° отобраТаСтся Β«OLΒ», это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ напряТСниС Π²Ρ‹ΡˆΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»Π°, установлСнного для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ (ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ°).

    Π’ΠΎ ΠΆΠ΅ самоС ΠΏΡ€ΠΈ тСстировании Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΈ ΠΌΠ°Π»Ρ‹Ρ… Ρ‚ΠΎΠΊΠΎΠ², ΠΈ Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒ Β«1Β».

    Для Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° 2 Π’, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ссли напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Ρ‹ измСряСтС Π² Ρ†Π΅ΠΏΠΈ, ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 2 Π’, ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ ΠΎΡ‚ΠΎΠ±Ρ€Π°Π·ΠΈΡ‚ OL ΠΈΠ»ΠΈ 1, Ρ‡Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΡƒ.

    2. ΠΠ΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΡΡ‚ΡŒ

    Π­Ρ‚ΠΎ Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ элСктричСства ΠΏΠΎ токопроводящСму ΠΏΡƒΡ‚ΠΈ. ВСст Π½Π° Π½Π΅ΠΌ Π½Π΅ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚, Ссли Π΅ΡΡ‚ΡŒ Ρ€Π°Π·Ρ€Ρ‹Π² ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ Π² Ρ†Π΅ΠΏΠΈ.

    ИспользованиС Ρ€Π΅ΠΆΠΈΠΌΠ° нСпрСрывности

    Для этого Ρ€Π΅ΠΆΠΈΠΌΠ° достаточно просто ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΡ‚ΡŒ Ρ†ΠΈΡ„Π΅Ρ€Π±Π»Π°Ρ‚ Π½Π° Π·Π½Π°Ρ‡ΠΎΠΊ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ Π²ΠΎΠ»Π½Ρ‹ Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅. К соТалСнию, Π½Π΅ всС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ этот Ρ€Π΅ΠΆΠΈΠΌ.

    Однако, Ссли ваш ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ это Π΄Π΅Π»Π°Π΅Ρ‚, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ ΠΊΠΎΠ½Ρ‡ΠΈΠΊ Ρ‡Π΅Ρ€Π½ΠΎΠ³ΠΎ Ρ‰ΡƒΠΏΠ° Π½Π° ΠΊΠΎΠ½Ρ‡ΠΈΠΊ красного Ρ‰ΡƒΠΏΠ°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Ρ‰ΡƒΠΏΡ‹ ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ.

    Π’ этот ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΡΠ»Ρ‹ΡˆΠ°Ρ‚ΡŒ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал.

    Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ OL ΠΏΡ€ΠΈ тСстировании нСпрСрывности

    Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° происходит ΠΏΡ€Π΅Ρ€Ρ‹Π²Π°Π½ΠΈΠ΅ ΠΏΡƒΡ‚ΠΈ Ρ†Π΅ΠΏΠΈ, Π½Π° экранС счСтчика отобраТаСтся OL, ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‰Π΅Π΅, Ρ‡Ρ‚ΠΎ Π² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅ Π΅ΡΡ‚ΡŒ Ρ€Π°Π·Ρ€Ρ‹Π² (ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ€Π°Π·ΠΎΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€).

    НапримСр, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ нСисправностСй, OL ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ° с токопроводящСй мСдью ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ, Π³Π΄Π΅ Π²Ρ‹ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π°Π΅Ρ‚Π΅ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΈ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‰ΡƒΠΏΡ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

    Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ аналогию с Π²ΠΎΠ΄ΠΎΠΉ/шлангом, ΠΊΠΎΠ³Π΄Π° водопроводная Ρ‚Ρ€ΡƒΠ±Π° сломана ΠΈ Π²ΠΎΠ΄Π° Π½Π΅ Ρ‚Π΅Ρ‡Π΅Ρ‚ с ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ†Π° Ρ‚Ρ€ΡƒΠ±Ρ‹ Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠΎΠ½Π΅Ρ† Ρ‚Ρ€ΡƒΠ±Ρ‹, происходит ΠΏΡ€Π΅Ρ€Ρ‹Π²Π°Π½ΠΈΠ΅ ΠΏΡƒΡ‚ΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ этими двумя Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ.

    Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ нСпрСрывности Π½Π΅Ρ‚, ΠΈ ΠΏΡ€ΠΈ тСстировании Ρ†Π΅ΠΏΠΈ Π½Π° экранС счСтчика ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ показания Ρ€Π°Π·ΠΎΠΌΠΊΠ½ΡƒΡ‚ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°.

    3. Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅

    Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ – это сопротивлСниС свободному Ρ‚Π΅Ρ‡Π΅Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ. Π§Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ сопротивлСниС, Ρ‚Π΅ΠΌ Ρ‚Ρ€ΡƒΠ΄Π½Π΅Π΅ Ρ‚ΠΎΠΊΡƒ Ρ‚Π΅Ρ‡ΡŒ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ.

    Ноль (0) β€” это наимСньшСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ.

    ИспользованиС Ρ€Π΅ΠΆΠΈΠΌΠ° сопротивлСния

    Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ измСряСтС сопротивлСниС, Π²Ρ‹ ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Π΅Ρ‚Π΅ ΡˆΠΊΠ°Π»Ρƒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ «Ом», прСдставлСнноС «Ом».

    Π’ΠΎΡ‡Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния, Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ устанавливаСтС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π½Π° блиТайший Π±ΠΎΠ»Π΅Π΅ высокий Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½.

    НапримСр, Ссли Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ сопротивлСниС ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ 10 Ом, Π²Ρ‹ устанавливаСтС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π½Π° Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ 20 Ом.

    Если оТидаСтся, Ρ‡Ρ‚ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ 150 Ом, Π²Ρ‹ устанавливаСтС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π½Π° Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ 200 Ом.

    Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ OL ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ сопротивлСния

    Если ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ OL, Π·Π½Π°Ρ‡ΠΈΡ‚, сопротивлСниС ΠΌΠ΅ΠΆΠ΄Ρƒ двумя провСряСмыми Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ бСсконСчно.

    БСсконСчноС сопротивлСниС β€” это Ρ‡Ρ€Π΅Π·Π²Ρ‹Ρ‡Π°ΠΉΠ½ΠΎ высокоС сопротивлСниС, Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠΊΠΎ высокоС, Ρ‡Ρ‚ΠΎ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΉΡ‚ΠΈ Ρ‚ΠΎΠΊ.

    НСт связи ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ‰ΡƒΠΏΠ°ΠΌΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, ΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ считаСт, Ρ‡Ρ‚ΠΎ токопроводящий ΠΏΡƒΡ‚ΡŒ ΠΏΡ€Π΅Ρ€Π²Π°Π½. Π—Π°Ρ‚Π΅ΠΌ Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ Β«OLΒ» Π½Π° экранС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

    Π—Π΄Π΅ΡΡŒ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ аналогию с Π²ΠΎΠ΄ΠΎΠΉ ΠΈ шлангом. Π’ΠΎΠ΄Π°, идущая ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ†Π° Ρ‚Ρ€ΡƒΠ±Ρ‹ ΠΊ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ, ΠΈΠΌΠ΅Π΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ ΠΈΠ»ΠΈ Π½ΡƒΠ»Π΅Π²ΠΎΠ΅ сопротивлСниС.

    Когда Ρ‚Ρ€ΡƒΠ±Π° Π½Π°ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½Ρƒ Π·Π°Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²Π°Π½Π°, ΠΎΠ½Π° ΠΈΠΌΠ΅Π΅Ρ‚ высокоС сопротивлСниС, Π½ΠΎ Π²ΠΎΠ΄Π° всС Ρ€Π°Π²Π½ΠΎ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠΎΠ½Π΅Ρ†. Π’ΠΎΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ счСтчик ΠΏΠΎ-ΠΏΡ€Π΅ΠΆΠ½Π΅ΠΌΡƒ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ высокиС показания.

    Π’Π΅ΠΏΠ΅Ρ€ΡŒ, ΠΊΠΎΠ³Π΄Π° Ρ‚Ρ€ΡƒΠ±Π° ΠΏΠΎΡ‡Ρ‚ΠΈ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°Π±ΠΈΡ‚Π° ΠΈΠ»ΠΈ совсСм Π·Π°Π±ΠΈΡ‚Π°, ΠΎΠ½Π° ΠΈΠΌΠ΅Π΅Ρ‚ бСсконСчноС сопротивлСниС ΠΈ Π²ΠΎΠ΄Π° Π²ΠΎΠΎΠ±Ρ‰Π΅ Π½Π΅ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠΎΠ½Π΅Ρ†.

    Π’ Ρ†Π΅ΠΏΠΈ счСтчик считываСт это ΠΊΠ°ΠΊ OL. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Β«1Β».

    Как Π²Ρ‹ ΡƒΠΆΠ΅, Π½Π°Π²Π΅Ρ€Π½ΠΎΠ΅, догадались, тСст Π½Π° сопротивлСниС β€” Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ ΠΌΠ΅Ρ‚ΠΎΠ΄ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ нСпрСрывности Ρ†Π΅ΠΏΠΈ.

    Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ для ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° OL

    ΠšΠΎΠ½Π΅Ρ‡Π½ΠΎ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚Π΅ показания Β«OLΒ» ΠΎΡ‚ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, пСрвая ΠΌΡ‹ΡΠ»ΡŒ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ устройство ΠΈΠ»ΠΈ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ тСстируСтС, нСисправСн.

    Если Π²Ρ‹ тСстируСтС Ρ†Π΅ΠΏΡŒ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Β«OLΒ» ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ ΠΎΠ±Ρ€Ρ‹Π² Π² ΠΊΠ°ΠΊΠΎΠΉ-Ρ‚ΠΎ Ρ‚ΠΎΡ‡ΠΊΠ΅ ΠΈ Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ.

    Если Π²Ρ‹ провСряСтС напряТСниС Π² настСнной Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅, Β«OLΒ» ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ½Π° ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠΆΠ΅Π½Π° ΠΈ слСдуСт ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ источник Ρ‚ΠΎΠΊΠ°.

    Π­Ρ‚ΠΎ Π½Π΅ всСгда Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ Π΄ΠΈΠ°Π³Π½ΠΎΠ·. Β«OLΒ» ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ ΠΈΠ·-Π·Π° ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ с настройками ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ ΠΏΡ€ΠΎΠ±Π½ΠΈΠΊΠ°ΠΌΠΈ.

    • НапряТСниС: ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ напряТСния, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚Π΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠ΅ Β«OLΒ», ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ настроСн Π½Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ напряТСния.

    НапримСр, Ссли Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ напряТСниС Π² Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅ 240 Π’, ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π²Π°ΠΌ показания Β«OLΒ», Ссли Π²Ρ‹ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ установитС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π½Π° ΠΏΡ€Π΅Π΄Π΅Π» 200 Π’.

    ΠŸΠΎΡ‡Π΅ΠΌΡƒ? Ну ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ это Π½Π΅ самый Π±Π»ΠΈΠ·ΠΊΠΈΠΉ Π±ΠΎΠ»Π΅Π΅ высокий Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΈ Π·Π°ΠΌΠ΅Π½Π° сокСта Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ Π²Π΅Ρ€Π½Ρ‹ΠΌ шагом.

    РСшСниСм Π±ΡƒΠ΄Π΅Ρ‚ пСрСнастройка ΡˆΠΊΠ°Π»Ρ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π½Π° ΠΏΡ€Π΅Π΄Π΅Π» 600 Π’, Ρ‡Ρ‚ΠΎ являСтся Π±ΠΎΠ»Π΅Π΅ подходящим.

    • Π¦Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ: Π—Π΄Π΅ΡΡŒ ваша ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ связана с Ρ‰ΡƒΠΏΠ°ΠΌΠΈ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. ВсСгда слСдитС Π·Π° Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‰ΡƒΠΏΡ‹ Π±Ρ‹Π»ΠΈ чистыми ΠΈ ΡΠΎΠΏΡ€ΠΈΠΊΠ°ΡΠ°Π»ΠΈΡΡŒ с ΠΊΠ»Π΅ΠΌΠΌΠ°ΠΌΠΈ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ.

    ΠŸΠΎΠΌΠ½ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ OL Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ Ρ€Π°Π·, ΠΊΠΎΠ³Π΄Π° Ρ‰ΡƒΠΏΡ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π½Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΊ Ρ†Π΅ΠΏΠΈ.

    Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ Π³Ρ€ΡΠ·ΡŒ Π½Π° ΠΊΠΎΠ½Ρ‡ΠΈΠΊΠ°Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ Π½Π° экранС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° отобразится OL.

    • Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅: Для измСрСния сопротивлСния Π²Ρ‹ ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΡƒΠ΅Ρ‚Π΅ всС ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π²Ρ‹ΡˆΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ. Π’Ρ‹ провСряСтС, Ρ‡Ρ‚ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ настроСн Π½Π° ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½, Π° Π·Π°Ρ‚Π΅ΠΌ провСряСтС чистоту Ρ‰ΡƒΠΏΠΎΠ², Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Π³Ρ€ΡΠ·ΡŒ Π½Π΅ Π±Π»ΠΎΠΊΠΈΡ€ΡƒΠ΅Ρ‚ Ρ†Π΅ΠΏΡŒ. Π’Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Ρ‰ΡƒΠΏΡ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° располоТСны ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ.

    ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅: ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠ΅ Β«OLΒ», ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄ΠΈΡ‚Π΅ Π΅Π³ΠΎ Π² настройку «Ом». Π­Ρ‚ΠΎ связано с Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΈ Π΅Ρ‰Π΅ Π½Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹, поэтому Π²Π°ΠΌ Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠ°Π½ΠΈΠΊΠΎΠ²Π°Ρ‚ΡŒ. Однако, Ссли Π²Ρ‹ помСститС ΠΊΠΎΠ½Ρ‡ΠΈΠΊ Ρ‡Π΅Ρ€Π½ΠΎΠ³ΠΎ Ρ‰ΡƒΠΏΠ° Π½Π° ΠΊΠΎΠ½Ρ‡ΠΈΠΊ красного Ρ‰ΡƒΠΏΠ° ΠΈ Π½Π΅ ΡƒΡΠ»Ρ‹ΡˆΠΈΡ‚Π΅ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнал ΠΈΠ»ΠΈ показания сопротивлСния Π±ΡƒΠ΄ΡƒΡ‚ Π±Π»ΠΈΠ·ΠΊΠΈ ΠΊ Π½ΡƒΠ»ΡŽ (0), Π·Π½Π°Ρ‡ΠΈΡ‚, ваш ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ нуТдаСтся Π² ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅.

    Π’ΠΈΠ΄Π΅ΠΎ с объяснСниСм OL Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅

    Часто Π·Π°Π΄Π°Π²Π°Π΅ΠΌΡ‹Π΅ вопросы

    ΠžΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π»ΠΈ OL Π½ΠΈΠ·ΠΊΠΎΠ΅ сопротивлСниС?

    OL ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ высокоС ΠΈΠ»ΠΈ бСсконСчноС сопротивлСниС.

Π’Π°ΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ понравится

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
