Металлопрофиль

для гипсокартона, виды и длина направляющих для гипсокартона

Среди обширного перечня современных строительных материалов гипсокартон занимает особое место. Гипсокартон уникален, он единственный и неповторимый, когда нужно выровнять стены, сделать перегородки или привести в порядок потолки.

Гипсокартон позволяет сэкономить значительную сумму, сохранив при этом качество и прочность плоскостей: как стен, так и потолков. Рассмотрим особенности монтажа гипсокартона, какие факторы для этого нужны.

Назначение

Любое гипсокартонное покрытие имеет прочную основу, являющуюся своеобразным «каркасом» для всех остальных узлов и креплений. Направляющие могут быть разной формы, размера и выполнять различные функции.

Несущие конструкции воспринимают значительные нагрузки. Если материал некачественный, то возможно обрушение гипсокартонных конструкций или их деформация. Рекомендуется приобретать аналогичные агрегаты известных производителей, дающих гарантию на свою продукцию.

Мастер, прежде чем приступить к монтажу гипсокартона, задается резонным вопросом: из какого материала сделаны направляющие. Это ключевой момент для успешной реализации проекта.

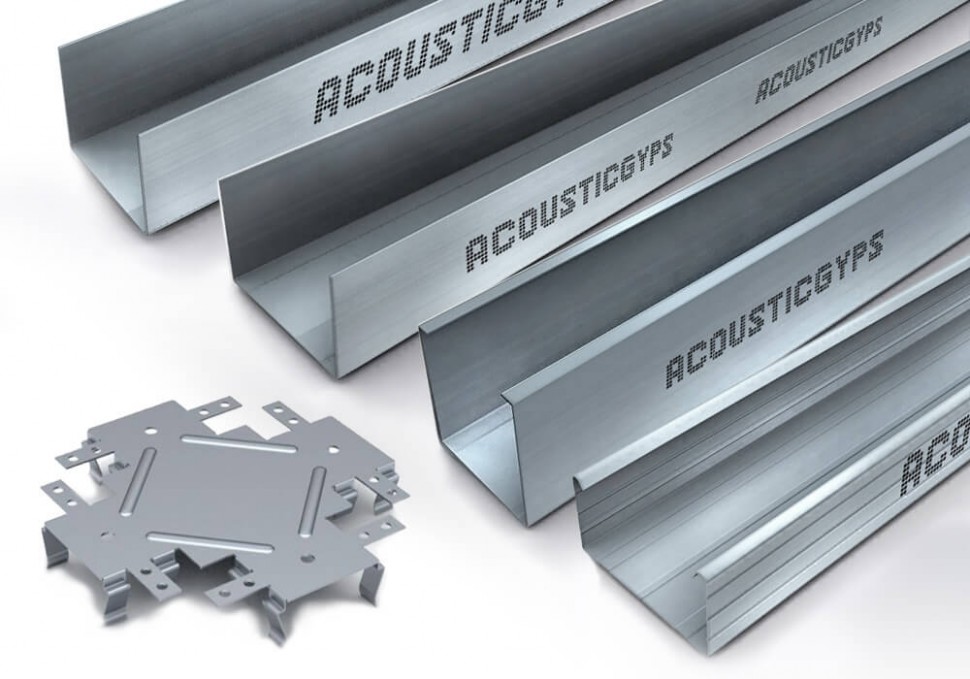

Профили изготовлены из прочного металла, обработанного цинком. Такой материал не ржавеет, направляющие прочны и могут служить долго.

Конструкция в виде рамы простая, состоит из направляющих двух типов:

• вертикальный;
• горизонтальный.

Первые называются “стоечными” узлами. Вторые – называются горизонтальными или стартовыми.

Виды

Виды профилей классифицируются по материалу, из которого они изготовлены.

Профили металлические могут быть следующие:

• УД;
• компакт-диск;

УД CD

• CW;
• Ув.

CW

Виды направляющих довольно разнообразны, это связано с разнообразием функций, которые они выполняют. Если все делать по технологии, то листы гипсокартона крепятся достаточно прочно, изделия получаются устойчивыми и прочными.

В русской транскрипции металлические направляющие обозначаются буквами: Пн. В английской транскрипции – UW бывают нескольких видов; не менее четырех из них можно использовать для монтажа рамы. Такие детали (в том числе и скользящие) изготавливаются из высококачественной стали, которая изготавливается по технологии холоднокатаной стали.

При монтаже перегородок между помещениями применяют несущие конструкции, которые имеют размеры:

• длина – 3 метра;
• высота боковины – 4 см;
• основание – 50 мм; – 65 мм; – 75 мм; – 100 мм;
• В спинке просверлены отверстия диаметром 7 мм специально для крепления дюбелей.

Размеры

Направляющие имеют широкий диапазон размеров.

Параметры крепления направляющих ПН (УШ)

Стойка – ПС (ХС)

Также служат опорным узлом для формирования обрешетки в стенах и перегородках. Крепления несущих конструкций подходят по периметру. Верхние кромки профилированные – С.

Профиль может иметь следующие параметры:

• длина – 3000 мм; 3500 мм; 4000 мм; 6000 мм;
• высота полки – 50 мм;
• ширина спинки соответствует показателю у ПН – 50; 65; 75; 100 мм.

Потолочный стоечный профиль ПП (CD)

Это самые популярные крепления, в профессиональной среде их называют «потолочными». Те же изделия гидрокартона называются ПП. По версии Knauf они сокращенно называются CD.

Размеры подобных конструкций:

• длина – от 2,5 до 4 м;
• ширина – 64 мм;
• высота полки – (27×28) см.

Используется для формирования потолков.

Существуют различия между профилями по типу крепления.

Ребра жесткости — это дополнения, позволяющие получить еще большую прочность.

Форматы:

• длина – 3 м;
• высота полки – 2,8 см;
• Размер спинки – 6,3 см.

Профили для потолков уступают по размерам настенным, полки тоже делают меньше. Это сделано с той целью, чтобы меньше скрадывать пространство по высоте. Гипсокартон в районе потолка имеет меньшую толщину, он не такой массивный, что значительно снижает общую нагрузку.

• 60 x 28 мм – ПП;
• 28 х 28 мм – ППН.

60 х 28 мм – ПП 28 x 28 мм – PPN

Направляющий профиль для обшивки (UD или PPN)

UW или Mon

Перегородки могут быть любой толщины, поэтому изготавливаются самые разнообразные детали с разным размерным рисунком, например шириной. Подшипники для перегородок имеют маркировку UW или Mon. С такими деталями можно сделать перегородку самой разной толщины.

Размеры обычно составляют:

• длина – от 2,02 до 4,01 м;
• высота полки – от 3,5 до 4,02 см;
• ширина – 4,3; пять; 6,5; 7,4; десять; 12,4; 15,1 см

Технология монтажа сводится к двум методам:

• Листы ГКЛ крепятся к направляющим;
• Листы ГКЛ крепятся к стене без обрешетки.

Очень важно работать с техникой. Также рекомендуется заранее подготовить соответствующие инструменты, продумать все действия.

Крепление рамы по периметру к полу, стенам и потолку очень важно. Когда есть понимание, как расположить листы и профили, можно монтировать непосредственно листы гипсокартона. Необходимая толщина:

36 мм + 11 мм (HL) = 47 мм. Толщина самая большая, которую позволяет создать П-образная скоба – она составляет 11 мм.

Профили UD (или ППН) являются основными элементами каркаса. Придуманы специально для обустройства каркасных конструкций под потолком, являются основой всего гипсокартонного модуля. Боковые части имеют профилированные гофры, являются дополнительными ребрами жесткости, основание снабжено специальными отверстиями для крепления дюбелями.

Обычно эти узлы устанавливаются по периметру. Конструкции перфорированы, их легко монтировать.

В качестве основных направляющих часто используются стоечные профили:

• длина – 3 м;
• толщина – 0,56 мм;
• ширина – 2,8 см;
• высота – 2,8 см

Потолочный профиль имеет следующие размеры:

• длина – 3 метра;
• полка – 28 мм;
• задняя – 29мм.

Помимо вышеперечисленных видов, существуют также направляющие, позволяющие дополнительно укрепить конструкцию.

• усиливают защитные функции;
• значительно улучшить отделку;
• придают дугообразную форму.

Усиленный – UA

Применяется в качестве стоек при необходимости усиления дверных проемов. Эти профили изготовлены из хорошей стали и имеют эффективную защиту от коррозии.

Такие усиленные профили бывают следующих размеров:

• Длина – 3000 мм; 4000 мм; 6000 мм.
• Высота боковины – 40 мм.
• Ширина – 50; 75; 100 мм.
• Толщина профиля 2,5 мм.

Уголок – ПУ (защитный)

Этот узел крепится на внешние угловые части конструкции и эффективно защищает их от различных повреждений. Полки снабжены специальными отверстиями, в которые проникает гипсовый раствор. Таким образом, обеспечивается более плотное прилегание к поверхности.

Угловые профили бывают таких размеров:

• длина – 3 метра;
• сечение – 24х24х0,5 см; 32х32х0,4 см, 32х32х0,5 см.

Уголок – ПУ (штукатурка)

Монтируется на угловые части проемов, а также на торцевые стороны перегородок, которые в дальнейшем будут покрыты штукатуркой. Также имеются отверстия, которые будут заполнены гипсовым раствором . Сами направляющие сделаны так, что им не страшна коррозия /сталь оцинкованная/.

Штукатурный профиль может быть следующих размеров:

• длина 3000 мм;
• сечение 34Х34 мм. Монтаж угловой специально для штукатурки.

Маяк БДМ

Часто для получения более гладкой плоскости при оштукатуривании можно использовать опорную направляющую. Весь материал оцинкован, что делает его недоступным для воздействия коррозии. Большой популярностью пользуется маячковый профиль ГКЛ.

Крепление маяка для выравнивания штукатурки, есть размеры:

• длина – 3000 мм;
сечение
• – 23х6, 22х10 и 63х6,6 мм.

Тип арки – ПА

Обычно такой узел изготавливается из ПП 60/28.

Бывает двух видов и применяется для монтажа неровных потолочных конструкций:

• На основе ГКЛ.
• Арок.
• Колонны
• Купола.
• Такие конструкции можно изогнуть дугой.
• Параметры «вогнутости» 3 метра.
• Параметры “выпуклости” – 6 метров.

Prostani

Профили, предназначенные для создания стен, маркируются аббревиатурой CW или PS. По ширине они обычно соответствуют стартовым деталям. На всех фирменных деталях есть гравировка, поэтому определить соответствие при установке довольно просто. Изделия из гипсокартона ПС имеют дополнительно еще одно ребро жесткости, образующее загнутый край. Используется для монтажа самого каркаса при возведении перегородок.

Профиль под арку

Профессиональные строители предпочитают использовать изделия из проверенных материалов. Их используют в тех случаях, когда нужно сделать более сложную конструкцию, они не всегда нужны срочно, мастера могут обойтись и простыми профилями, сделав их арочными.

Разных дополнительных узлов довольно много, несколько десятков, всех не перечислить.

Эталоном качества можно назвать продукцию немецкой компании Knauf, на самом деле это название уже давно стало нарицательным. Все многообразие направляющих выпускается этой корпорацией, как и гипсокартон.

Также очень часто используются необходимые детали, без которых не может быть полноценного монтажа: подвесы, удлинители.

Соединитель «краб» позволяет крепить все виды профилей. Обычно используется для монтажа потолков. Двухуровневые соединители фиксируют ПП-ленту под углом 90 градусов, также можно создать несколько уровней. Крепления производятся с помощью дюбелей и саморезов. Все вышеперечисленные узлы и детали позволяют создать гипсокартонное покрытие любой степени сложности.

Монтаж

Монтаж гипсокартона вполне по карману даже человеку, далекому от строительства и ремонта.

Это простые работы, такие как:

• выравнивание стен;
• создание перегородок.

Они действительно создают своими руками.

Гипсокартон как материал для отделки стен очень эффективен, также из него можно создавать различные многоуровневые покрытия.

Выравнивание с помощью гипсокартона производится двумя способами:

• Гипсокартон монтируется на обрешетку;
• Листы гипсокартона крепятся к стене.

Очень важно в процессе монтажа соблюдать технологию. Также для того, чтобы все было сделано правильно, необходимо подготовить соответствующие инструменты и изучить инструкцию по установке.

Наконечники

При отделке стен длина листов считается с учетом высоты помещения. Стыков нужно оставлять минимальное количество. В нашей стране наибольшее распространение получили влагостойкие ГКЛ, а также – стандартные.

Деревянный каркас используется в крайних случаях, древесина деформируется, поэтому также велика вероятность деформации покрытия.

Для успешного монтажа необходимо иметь в наличии специальный клей типа «Перфликс», а также специальную шпаклевку «Фугенфулер». Внутренние направляющие должны быть максимально приближены к меткам, это позволит максимально сохранить объем помещения.

При монтаже реек следует учитывать, какой будет изоляция.

Между полом и гипсокартоном необходимо положить прокладку не тоньше восьми миллиметров. После установки оставшийся зазор заполняется влагостойким герметиком.

Шурупы располагают на расстоянии не менее 20 см друг от друга, на расстоянии от края не менее 10 см. Грунтовка швов производится специальной грунтовкой (тифозной).

О том, как сделать потолок из гипсокартона своими руками, вы можете узнать из видео ниже.

Какие профили нужны для стен из гипсокартона?

• Каркас перегородки из гипсокартона
• Какой профиль использовать для стен из гипсокартона? Представляем сорта
• Монтаж гипсокартона своими руками
• Стоковая видеозапись

Если вы решили самостоятельно построить стену из гипсокартона, то вам стоит подумать о выборе профилей, которые будут являться опорой для данной конструкции. К вопросу нужно подойти с особой ответственностью, так как от вашего решения будет зависеть надежность и долговечность перегородки. Чаще всего его каркас выполнен из оцинкованной стали, вертикальные и горизонтальные части которой способны выдерживать серьезные нагрузки. Сегодня мы обсудим, какие нужны профили для стен из гипсокартона, в чем их особенность и назначение. Вашему вниманию будет представлен подробный мастер-класс по установке самого профиля с перечнем полезных рекомендаций, которые помогут выполнить работу качественно и без посторонней помощи.

к оглавлению ↑

Каркас перегородки из гипсокартона

Перед началом работы следует хорошо понимать, из каких частей должна состоять вся конструкция. Любая перегородка имеет основу, на которую следует крепить листы гипсокартона. Сами листы довольно тяжелые, поэтому «каркас» для их крепления должен быть максимально прочным. Решить проблему поможет профиль, который сделает стену идеально ровной и прочной.

Перечень соединительных элементов, которые составные части экрана из ГКЛ:

• Направляющая стойка – используется для крепления каркаса к потолку и поверхности пола.
• Стоечный профиль является основой каркаса.
• Профиль перемычка – соединительный элемент стоечных вертикалей.
• Угловой элемент.
• Потолок.
• Перегородка арочная гибкая – используется для возведения арок.
• Подвески.
• Соединитель одно- и двухуровневый.
• Вырезать для удлинения конструкции.

Важно! Выбирая оцинкованный профиль, обратите внимание на его внешний вид. Он должен быть без повреждений и ржавчины. Идеальный вариант – металлический пруток, в состав которого входит 99% цинка, который меньше всего боится коррозии. Некоторые производители стараются скрыть брак под слоем покраски изделия. Вы должны полностью осознавать опасность такой маскировки, так как в любом случае такая перегородка рискует быстро разрушиться.

к оглавлению ↑

Какой профиль использовать для стен из гипсокартона? Знакомство с сортами

Для того чтобы выбрать качественный и надежный материал, необходимо знать основные виды стальных профилей. По своим свойствам они разные и назначение у них тоже разное – все зависит от выбранного вами каркаса для перегородки из гипсокартона.

Направляющие

Профиль выполнен в форме «П». Данная секция бывает следующих размеров:

• 50/40 мм.
• 65/40 мм.
• 75/45 мм.
• 100/40 мм.

Первая цифра обозначает ширину задней направляющей, а вторая – ширину полки стального профиля. Размер отверстий под дюбеля в рейках – 8 см в диаметре, а длина профиля, вне зависимости от ширины бруса, – 3 метра. Именно на профильные направляющие нужно монтировать стойки, которые мы сейчас и рассмотрим.

Стойка

Являются дополнительной опорой для направляющего «каркаса». Рейка стойки представляет собой «С-образную» балку. Эти элементы вставляются внутрь направляющего профиля, тем самым образуя практически цельный каркас, являющийся основой для установки перегородки.

Различают следующие варианты стоечных профилей:

• 50/50 мм.
• 65/50 мм.
• 75/50 мм.
• 100/50 мм.

Мы видим некоторые отличия в ширине направляющей стойки. При выборе размера профиля всегда нужно ориентироваться на размер листов гипсокартона и на то, насколько сложные формы вы планируете сделать в перегородке. Кроме того, для правильного выбора ширины балок следует определиться с их длиной, чтобы готовый каркас был пропорционально ровным со всех сторон.

Итак, длина стоечных профилей может быть следующей:

• 3 метра.
• 3, 5 метра.
• 4 метра.

Важно! В любом случае лучше взять длинные балки и обрезать их при необходимости, чем тратиться на короткие направляющие, с которыми будет сложно работать при их соединении. Если вы все же купили в качестве используемых материалов стеллажи короче высоты стен, то не исключен риск получить ненадежную и хрупкую конструкцию.

Перемычки

Одинарную стену из гипсокартона с дверью, а может и с аркой нужно сделать максимально прочной. Поэтому здесь нужно усилить каркас дополнительными перемычками, которые можно приобрести в строительном магазине или сделать своими руками из того же металлического профиля.

Мы закончили разбор вопроса, какой профиль для гипсокартона на стену использовать. Теперь очередь перейти к самому главному – установке профилей для создания металлического каркаса перегородки.

к оглавлению ↑

Монтаж гипсокартона своими руками

Перед тем, как построить каркас перегородки из гипсокартона, необходимо пройти несколько этапов. Это поможет вам в качественном монтаже металлоконструкции.

Материалы и инструменты:

• Направляющие балки выбранной ширины и количества.
• Балки стоечные в необходимом количестве.
• Лента уплотнительная (если вы решили утеплить или повысить уровень звукоизоляции гипсокартона).
• Перфоратор.
• Отвертка.
• Саморезы по металлу диаметром от 25 до 30 мм.
• Саморезы с шайбой для прижатия стальной поверхности.
• Дюбели.
• Строительный уровень.
• Отвес.
• Молоток обычный.
• Рулетка.
• Строительный нож.

Рекомендации перед началом работы:

• Монтаж каркаса производить только после монтажа всей коммуникационной системы. Сюда входят провода, вентиляция и сантехника.
• При работе с деревянным полом для крепления перегородки из гипсокартона нужно брать саморезы для деревянной поверхности.
• Для двойного каркаса балки следует обработать герметиком, тем самым снизив уровень входящего шума.
• Горизонтальные стыки рекомендуется размещать врозь, а кабели прокладывать перпендикулярно направляющим стойки.
• Теплозвукоизоляционные материалы должны быть установлены после монтажа электроарматуры.

Подготовительные работы:

1. Освобождаем от старого покрытия стен и пола, где будет установлена ​​перегородка. Каркас можно монтировать и на старое напольное покрытие, соблюдая основное правило: пол должен быть прочным, устойчивым, неподвижным.
2. Наносим на стену и пол границы планируемой перегородки из гипсокартона. Не забывайте, что линия границы должна быть закрыта. Для его правильного нанесения следует использовать уровень, который поможет установить вертикальные отметки для будущей перегородки.
3. От границы перегородки следует отступить толщину двух слоев материала, а затем провести замкнутую отметку. По отметке, которая была нарисована на полу, необходимо поставить отметку проема под дверь. После того, как разметка готова, можно приступать к креплению направляющих профилей.

Крепление:

1. Крепим направляющие стойки, а после них – стоечные профили и перемычки. На этом этапе следует рассмотреть вариант сборки конструкции. Одни мастера собирают каркас снаружи стены, закрепляя готовую обрешетку, а другие умельцы собирают металлический «каркас» в месте установки перегородки из гипсокартона.
2. Оклеиваем направляющую уплотнительной лентой. С помощью такого материала вы значительно повысите тепло- и звукоизоляцию в свободном пространстве перегородки. Закрепляем профили на поверхности с шагом не менее и не более одного метра.
3. Сначала прикрепляем стоечные профили к полу, а затем закрепляем их вдоль стены, продвигаясь к потолку. Очень важно правильно измерить перепады высот, при необходимости уложить небольшие подложки, чтобы конструкция получилась идеально ровной. Для этого используйте строительный уровень.
4. Так как наша перегородка предполагает наличие двери, поэтому в месте ее размещения устанавливаем направляющие, а на стыках гипсокартона закрепляем стоечные профили.
5. Теперь установите перемычки. Этот шаг следует делать только для громоздкой конструкции из гипсокартона. Перемычки в несколько раз увеличивают прочность рамы, делая ее устойчивой и износостойкой.

к оглавлению ↑

Видеоматериал

Мы рассказали вам, какой профиль выбрать для перегородок из гипсокартона.
