Что такое DC ток и что он значит

Постоянным принято называть электрический ток, сила и направление которого не меняются. В электротехнике смешанный вид с преобладающим постоянным компонентом также называется постоянным, если колебания незначительны для предполагаемого эффекта, или если колебания являются результатом колебаний нагрузки. Тогда среднее арифметическое рассматривается как постоянный ток.

Линии электропередач поставляют ток в дома и на предприятия

К сведению! На английском языке его принято обозначать, как Direct Current, или сокращенно DC, что также используется и для постоянного напряжения. Переменный электрический поток переводится, как Alternating Current, что означает AC напряжение.

«Чистый» и «пульсирующий» постоянные токи

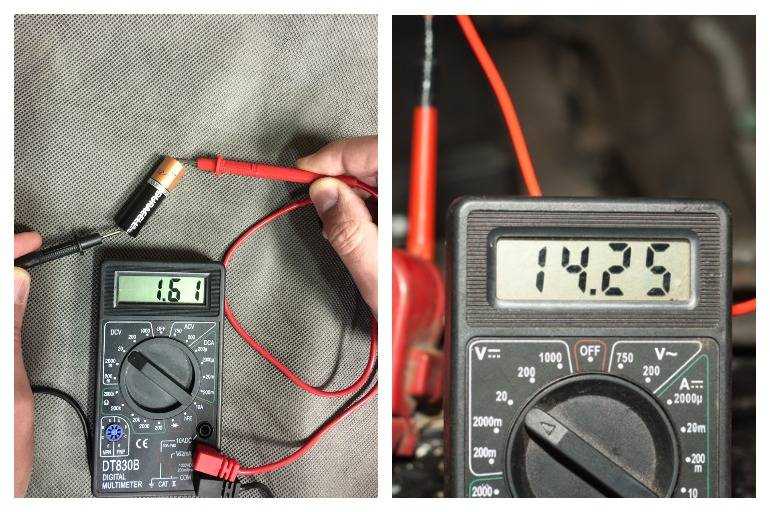

Показания вольтметра при подключении измерительных щупов

Давайте рассмотрим эти принципы более наглядно. Во-первых, связь между подключением измерительных щупов со знаком на показаниях вольтметра при измерении постоянного напряжения:

Рисунок 3 – Цвета измерительных щупов служат ориентиром для интерпретации знака (+ или -) показаний измерительного прибора.

Математический знак на дисплее цифрового вольтметра постоянного напряжения имеет значение только в контексте подключения его измерительных проводов. Рассмотрим возможность использования вольтметра постоянного напряжения для определения того, складываются ли два источника постоянного напряжения друг с другом или вычитаются друг из друга, предполагая, что на обоих источниках нет маркировки их полярности.

Использование вольтметра для измерения на первом источнике:

Рисунок 4 – Положительные (+) показания указывают, что черный – это (-), красный – это (+)

Этот результат первого измерения +24 на левом источнике напряжения говорит нам, что черный провод вольтметра действительно подключен к отрицательной клемме источника напряжения № 1, а красный провод вольтметра действительно подключен к положительной клемме. Таким образом, мы узнаем, что источник №1 – это батарея, включенная следующим образом:

Рисунок 5 – Полярность источника 24 В

Измерение другого неизвестного источника напряжения:

Рисунок 6 – Отрицательные (-) показания указывают, что черный – это (+), красный – это (-)

Второе измерение вольтметром показало отрицательные (-) 17 вольт, что говорит нам о том, что черный измерительный щуп на самом деле подключен к положительной клемме источника напряжения № 2, а красный измерительный провод подключен к отрицательной клемме. Таким образом, мы узнаем, что источник №2 – это батарея, включенная в противоположную сторону:

Рисунок 7 – Полярность источника 17 В

Для любого, знакомого с постоянным током, должно быть очевидно, что эти две батареи противодействуют друг другу. Противоположные напряжения, априори, вычитаются друг из друга, поэтому, чтобы получить общее напряжение на обоих батареях, мы вычитаем 17 вольт из 24 вольт и получаем 7 вольт.

Но мы могли бы изобразить два источника в виде невзрачных прямоугольников, помеченных точными значениями напряжений, полученными с помощью вольтметра, и маркировкой полярности, указывающей на положение измерительных щупов вольтметра:

Рисунок 8 – Показания вольтметра, как они отображались на нем

Какое напряжение DC тока

При DC напряжении электроны всегда движутся в одном направлении. Источник напряжения таким образом всегда имеет одинаковую полярность. Однако уровень напряжения не всегда должен быть одинаковым. В качестве классического источника энергии для генерации постоянного напряжения обычная батарейка, в которой уровень напряжения снижается во время разряда.

Движение электронов при постоянном напряжении

Кроме того, большинство источников питания также генерирует постоянное напряжение, хотя на них подается переменное. В случае стабилизированных источников питания, помимо направления потока, большое значение также уделяется и уровню АС напряжения, который может варьироваться в зависимости от напряжения, однако постоянно будет иметь одинаковую полярность.

Обратите внимание! Переменные напряжения, подаваемые сетевыми трансформаторами и генераторами, могут быть преобразованы выпрямителями. Тогда возникает электрическое напряжение, которое варьируется по величине, но не по знаку.

Схемы с постоянным и переменным током

Компонент переменного напряжения может быть уменьшен путем подключения достаточно большого сглаживающего конденсатора параллельно или последовательно сглаживающей катушки так, что останется только небольшая остаточная пульсация. Чем больше емкость конденсатора или индуктивность катушки, тем меньше будет пиковое значение наложенного переменного напряжения.

Пара слов о «полярности» переменного напряжения

Комплексные числа полезны для анализа цепей переменного тока, поскольку они предоставляют удобный метод символьной записи сдвига фаз между параметрами переменного тока, такими как напряжение и ток.

Однако большинству людей нелегко понять эквивалентность абстрактных векторов и реальных параметров схемы. Ранее в данной главе мы видели, как источники переменного напряжения задаются значениями напряжения в комплексной форме (амплитуда и угол фазы), а также обозначением полярности.

Чем отличается DC ток от AC тока

Изначально постоянный ток должен был генерироваться на электростанциях с относительно низким напряжением розетки для потребителя, 110 или 220 В. Однако если при таком варианте подключено сразу несколько потребителей, суммарные значения очень высоки. В таком случае требуются толстые и дорогие кабели для преодоления больших расстояний, чтобы удерживать потери при передаче в определенных пределах. При использовании переменного напряжения генерируемая электроэнергия может транспортироваться на относительно большие расстояния с небольшими потерями. С 1980 г. стало возможным выпрямить трехфазный ток высокого напряжения, а затем преобразовать его обратно.

Главное отличие AC и DC, постоянного и переменного токов состоит в том, что первый изменяется через определенные промежутки времени (с определенной частотой), в частности, он меняет направление по мере своего протекания. В мире самой распространенной является частота 50 Гц.

Обратите внимание! Когда электричество достигает потребителя, тогда в ход идут трансформаторы. Они преобразуют высокое напряжение в более низкое, которое и поступает в дома.

Трансформатор напряжения

Как уже было сказано, DC электричество не меняется с течением времени. И так как электроны движутся лишь в одном направлении, источники характеризуются наличием положительного и отрицательного полюсов. AC более эффективно при использовании многокилометровых линий электропередач. А постоянный ток предпочтителен для небольшой электроники или накопительных элементов, например, солнечных батарей.

Важность маркировки полярности

В соответствии со схемой на рисунке 8 (выше) обозначения полярности (которые указывают на положение измерительного щупа вольтметра) указывают, что источники складываются друг с другом. Источники напряжения складываются друг с другом, чтобы сформировать общее напряжение, поэтому мы добавляем 24 вольта к -17 вольтам, чтобы получить 7 вольт: всё еще правильный ответ.

Если мы позволим маркировке полярности определять наше решение, складывать или вычитать значения напряжения (независимо от того, представляют ли эти маркировки полярности истинную полярность или только положение измерительного провода вольтметра), и включим математические знаки этих значений напряжений в наши расчеты, результат всегда будет правильным.

Причины непостоянства

Экономичный переносной аппарат для измерения артериального давления выполняет свои функции на протяжении нескольких лет без установки новых батареек. Мощность потребления светодиодного освещения зала значительно больше. Такие устройства подключают к стандартной сети 220V через адаптер, который выравнивает напряжение и уменьшает амплитуду до необходимого уровня. Однако даже качественные преобразователи выполняют свои функции с допустимыми погрешностями. Постепенно уменьшается энергетический потенциал электрохимического источника. Отмеченные факторы объясняют действительное непостоянство измеряемых параметров в контрольной цепи.

По классическому определению, DC подразумевает неизменное направление движения заряженных частиц. Это значит, что показанный результат трансформации (б) с полуволнами одной полярности также соответствует заданному условию.

Важно! Постоянный ток – это частный случай однонаправленного тока, когда дополнительно обеспечивается стабилизация параметра с определенной точностью.

Направление постоянного тока и обозначения на электроприборах и схемах

Чтобы упростить расчеты и создание электрических схем, принимают направленность этого параметра по направлению к точке с меньшим потенциалом (от плюса к минусу). В действительности частицы перемещаются именно таким образом только при положительном заряде. В металле направление потока электронов обратное, однако для исключения путаницы применяют обозначенный базовый принцип.

Изоляция положительных выводов (щупов, кабелей) обозначается красным цветом, отрицательных – черным или синим. Если в сопроводительном тексте указано dc напряжение, это значит, что и ток в соответствующей цепи будет постоянный. На чертежах и корпусах изделий применяют условные обозначения в виде параллельных линий (сплошной и прерывистой).

К сведению. Анод (катод) – это выводы электронной лампы или другой детали, которые подключают к положительному (отрицательному) электроду аккумуляторной батареи.

Также можно встретить обозначение a c что это такое, подробно описано в заключительном разделе статьи. Прямая расшифровка сокращения от «alternating current» не всегда корректна. Однако в узком смысле подразумевают синусоиду с переменной полярностью, которая обозначается латинскими буквами «AC», характерным одиночным волнистым символом либо стандартным математическим знаком примерного равенства «≈».

Величина постоянного тока

Определение «сила» не является корректным. Тем не менее, его применяют с учетом общепринятых норм. Вернувшись к сути явления, можно определить силу тока (I) по количеству перемещенных за определенный временной интервал (t) зарядов:

I = Q/t.

По международным стандартам СИ подразумеваются единичные величины: ампер, кулон и секунда. Для работы с большими токами удобнее пользоваться производной (ампер-часом) с повышающим множителем 3 600.

К сведению. Измерения выполняются с помощью универсального мультиметра или специализированного амперметра. Прибор включают непосредственно в цепь либо используют вспомогательный шунт.

Плотность тока

Количество зарядов удобно оценивать с учетом размеров проводника и концентрации энергии в контролируемой области. Для этого пользуются производным параметром, плотностью тока (j). Его значение вычисляют по формуле:

j = I/S, где S – поперечное сечение в мм кв.

По j определяют безопасный диаметр жилы либо соответствующие размеры плавкого предохранителя. В зависимости от целевого назначения предотвращают разрушение материала при нагреве либо используют плановый разрыв токопроводящей цепи при чрезмерных нагрузках.

Постоянная dc-тока

Эту составляющую вычисляют по среднему за определенный временной период значению сигнала. В сложных условиях, при изменении частоты, образуется кривая линия. Если соблюдается периодичность (синусоида, равномерные импульсы), постоянная на графике изображается прямой линией.

Изменяющаяся компонента

Переменная составляющая определяет искажения формы сигнала, при особых условиях – энергетические потери. При значительном уровне такая компонента оказывает влияние на подключенную нагрузку с реактивными характеристиками. Переменный ток ac выполняет полезные функции только при подсоединении потребителей, совместимых с таким источником питания. Однако и в этом случае возникают проблемы, если не ограничить помехи при включении контактора или пусковой скачек напряжения на обмотке электродвигателя.

Различия в постоянном и переменном токе

При сохранении определенной разницы потенциалов поток зараженных частиц перемещается равномерно в одном и том же направлении. Если применить ток ас, отмеченная стабильность нарушается. В этой ситуации придется учитывать изменение рабочих параметров с частотой сигнала. Кроме наличия переходных процессов, усложняются правила вычислений.

Однако только переменное напряжение ac обеспечивает функциональность колебательного контура – базового компонента радиотехнической схемы. Электромагнитные волны распространяются на большое расстояние, что необходимо для передачи/приема информации. Отражение сигналов используется для радиолокации, дистанционных методов измерения и контроля. Переменный ток ac применяют для генерации энергии и вращения роторов двигателей.

В некоторых ситуациях определяющее значение приобретают особенности воспроизведения технологического процесса. Уместный пример – серия современных сварочных аппаратов:

• если номинальный ток постоянный, проще выполнять рабочие операции, однако придется тщательно контролировать безопасный уровень напряжения в режиме холостого хода;
• с переменным током сложнее сделать качественный шов, но именно такой вариант специалисты рекомендуют для соединения сваркой деталей из цветных металлов.

Какой выбрать вариант источника питания для создания эффективного функционального устройства? Для правильного ответа проект изучают в комплексе. Кроме схемотехники, оценивают энергетические затраты и целевое назначение.

Особенности DC тока

Время на чтение:

Ежедневно миллиарды людей по всему миру используют электричество, хотя при этом мало кто знает, как и откуда оно поступает. Кроме этого, не все даже знают о том, что существуют две формы: AC, DC — постоянный, переменный токи. С переменным люди сталкиваются чуть чаще в обычной жизни, но и постоянный также играет важную роль.

Что такое АС

Перевод аббревиатуры АС с английского обозначает Alternative Current (переменный ток). Соответственно DC, что читается как Direct Current, обозначает постоянное, текущее в одном направлении, напряжение. Каждый из них используется для питания электроприборов и играет ключевую роль в целостности электрооборудования при неправильном подключении.

Полезно! Электроток не меняющий в течение времени свою величину и направление называется постоянным.

Переменный ток является формой, повсеместно применяемой потребителями для обеспечения работоспособности основного электрооборудования. Преимущественно стандартная форма волн в электроцепей представлена в виде синусоидальной кривой, с положительным полупериодом равным положительному течению напряжения и наоборот.

В отдельных случаях, например, музыкальные усилители, применяют различные формы волн. Они могут быть треугольными, либо прямоугольными. Аудио и радио сигнал транслируемые по проводам, также относятся к переменному току. Этот тип напряжения несёт зашифрованные информационные данные (звуки или изображения). В отдельных случаях передача может осуществляться за счёт модуляции. Такой ток преимущественно чередуется с высокочастотными, что и отличает их от обычной передачи электроэнергии.

Отличие переменного от постоянного

Прежде всего постоянное напряжение должно генерироваться на подстанциях с относительно низким напряжением для предоставления потребителю (220В). Однако, при одновременном подключении нескольких приборов, суммарное значение возрастает. В этой ситуации, для передачи напряжения на большие расстояния, необходимо использовать толстый и дорогостоящий кабель. Только так можно получить возможность транспортировки тока на большие расстояния с минимальными потерями мощности.

В примере с переменным, генерируемое электричество способно преодолевать большое расстояние с наименьшими потерями. С 1980 г. появилась возможность выпрямления трёхфазного электрического тока и его обратное преобразование.

Основным отличием AC напряжения от DC тока заключается в том, что последний показывает сравнительную стабильность. Под этим подразумевается, что он не изменяет частоту направления движения.

Полезно! Наиболее распространённой частотой в мире признаётся 50 Гц.

Из-за того, что движение постоянного тока течёт равномернее, направление протекания электронов осуществляется строго в одном направлении. Причем источник в данной ситуации имеет, как положительный, так и отрицательный полюс. Таким образом, постоянный ток преимущественно используют в высоковольтных линиях (для транспортировки на значительные расстояния). После преобразования в переменный, он передаётся в наши розетки.

Интересно! Перед тем как напряжение достигло пункта назначения (потребителя), оно попадает в трансформатор. Здесь оно преобразуется из высокого в более низкое, с соответствующим пониженным значением частности, приемлемое в использовании для бытовых нужд, и передаётся в квартиру, дом.

Сравнительная таблица

Сравнительный график переменного тока и постоянного тока

	Переменный ток	Постоянный ток
Количество энергии, которое можно нести	Безопасно переносить на большие расстояния по городу и может обеспечить большую мощность.	Напряжение постоянного тока не может перемещаться очень далеко, пока оно не начнет терять энергию.
Причина направления потока электронов	Вращающийся магнит вдоль провода.	Устойчивый магнетизм вдоль провода.
частота	Частота переменного тока составляет 50 Гц или 60 Гц в зависимости от страны.	Частота постоянного тока равна нулю.
направление	Он меняет свое направление, пока течет по кругу.	Он течет в одном направлении в цепи.
ток	Это величина, изменяющаяся во времени	Это ток постоянной величины.
Поток электронов	Электроны продолжают переключать направления – вперед и назад.	Электроны неуклонно движутся в одном направлении или «вперед».
Получен из	Генератор переменного тока и сеть.	Ячейка или батарея.
Пассивные параметры	Сопротивление.	Только сопротивление
Фактор силы	Лежит между 0 и 1.	это всегда 1.
Типы	Синусоидальный, Трапециевидный, Треугольный, Квадратный.	Чистый и пульсирующий.

Переменный и постоянный ток. Горизонтальная ось – это время, а вертикальная ось представляет напряжение.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Чем опасен АС ток для человека

Как уже упоминалось, особенность АС напряжения заключается в равномерном протекании частиц от одного полюса к другому. В сравнении с DC током он считается менее опасным так как в большинстве случаев оказывает на человеческий организм спазматическое воздействие. Спазм проходит сразу после снятия напряжения, что снижает вероятность критических результатов.

Однако отсутствие опасности для организма наблюдается только в случае малого значения постоянного тока. Чем больше его значение, тем возрастает вероятность критических последствий. Например, при контакте с напряжением, превышающем 500 В, ток может оказаться опаснее чем переменный. Однако в быту такие значения отсутствуют и используются в трансформаторах или подстанциях, доступ куда открыт только специально обученным людям.

Важно! Основное отличие воздействия высоковольтного тока на человека заключается в сильном отбрасывающем эффекте (в сравнении с переменным).

Что опаснее для человека

Для человеческого организма большую опасность представляет переменный АС. Под его воздействием происходит резкая фибрилляция сердечных желудочков. Но это не означает, что постоянный ток может считаться безопасным. Люди, попавшие под такое напряжение, получают тяжёлые травмы в результате отброса и механического удара.

Происхождение переменного и постоянного тока

Магнитное поле около провода заставляет электроны течь в одном направлении вдоль провода, потому что они отталкиваются отрицательной стороной магнита и притягиваются к положительной стороне. Так родился источник постоянного тока от батареи, в первую очередь благодаря работе Томаса Эдисона.

Генераторы переменного тока постепенно заменили аккумуляторную систему постоянного тока Edison, потому что переменный ток безопаснее переносить на большие расстояния по городу и может обеспечить большую мощность. Вместо постоянного применения магнетизма вдоль проволоки ученый Никола Тесла использовал вращающийся магнит. Когда магнит был ориентирован в одном направлении, электроны текли к положительному, но когда ориентация магнита была перевернута, электроны также поворачивались.

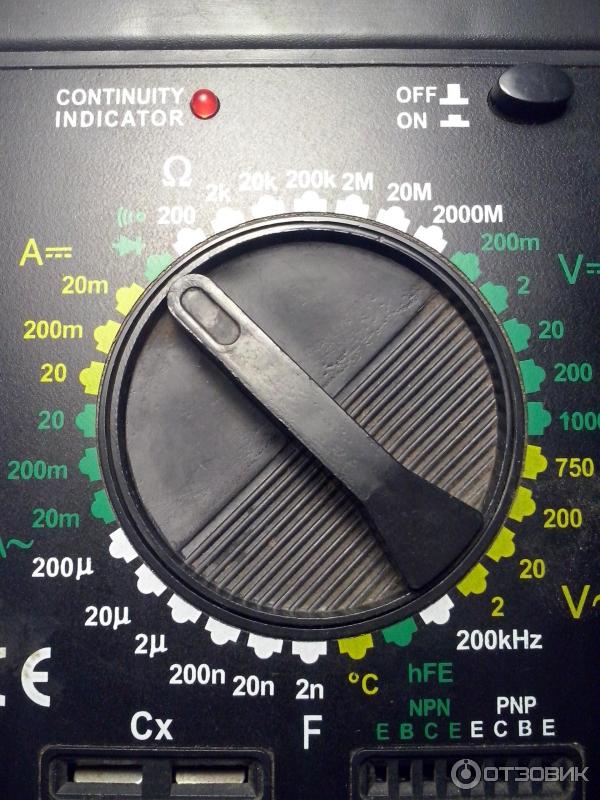

Что показывает мультиметр при выборе различных режимов работы?

Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.

Сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.

2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.

3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер. В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.

5 (пятый) сектор. Значок похож на Wi-Fi. Установка переключателя в этом положении позволяет проводить звуковую прозвонку цепи например нагревательного элемента.

6 (шестой) сектор – установка переключателя в данное положение проверяет исправность диодов. Проверка диодов — очень востребованная тема среди автомобилистов. Можно самому проверить исправность например диодного моста автомобильного генератора:

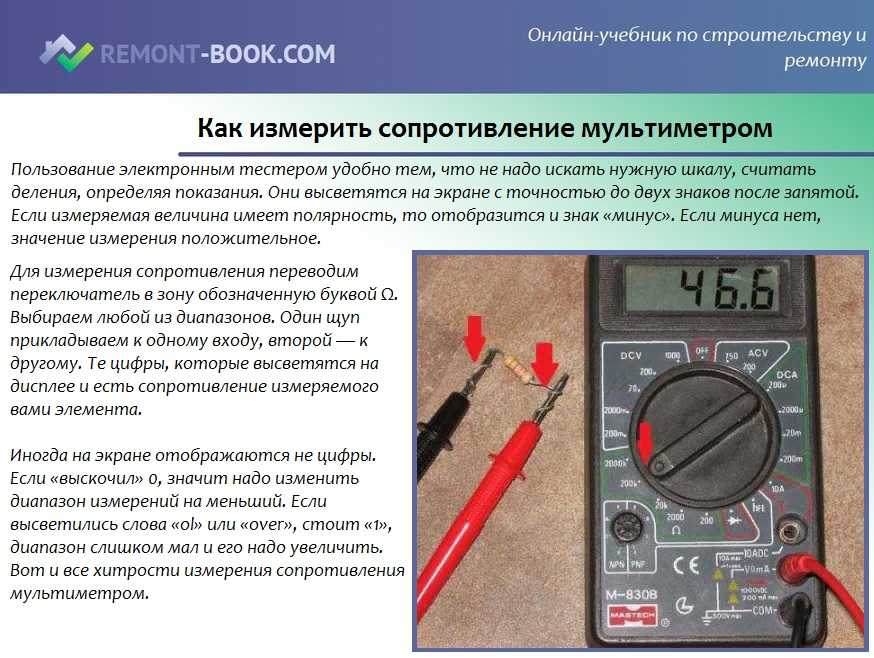

7 – символ Ω. Здесь измеряется сопротивление 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм. Так же очень востребованный режим. В любой электрической схеме больше всего элементов сопротивления. Бывает, что измерением сопротивления быстро находишь неисправность:

Можно ли провести свет под железной дорогой?

Здравствуйте уважаемые пикабушники. Есть у меня вопрос, по поводу дачного участка.

Купили участок в ДНТ. Участок находиться в железнодорожной развилке. Стал вопрос о проведении света на участок. Подключиться можно только по улице за железной дорогой (председатель дает точку подключения только там) Сами понимаете через железную дорогу провода не перекинешь. Но есть туннель под жд дорогой. Можно ли через него провести провода или это не законно? И как вообще быть?

Пара слов о «полярности» переменного напряжения

Комплексные числа полезны для анализа цепей переменного тока, поскольку они предоставляют удобный метод символьной записи сдвига фаз между параметрами переменного тока, такими как напряжение и ток.
Однако большинству людей нелегко понять эквивалентность абстрактных векторов и реальных параметров схемы. Ранее в данной главе мы видели, как источники переменного напряжения задаются значениями напряжения в комплексной форме (амплитуда и угол фазы), а также обозначением полярности.

Поскольку у переменного тока нет параметра «полярности», как у постоянного тока, эти обозначения полярности и их связь с углом фазы могут вводить в заблуждение. Данный раздел написан с целью, прояснить некоторые из этих вопросов.

Напряжение, по своей сути, – относительная величина. Когда мы измеряем напряжение, у нас есть выбор, как подключить вольтметр или другой измерительный прибор к источнику напряжения, поскольку есть две точки, между которыми существует разность потенциалов, и два измерительных щупа у прибора, которые необходимо подключить.

В цепях постоянного тока мы явно обозначаем полярность источников напряжения и падений напряжения, используя символы «+» и «-«, а также используем измерительные щупы с цветовой маркировкой (красный и черный). Если цифровой вольтметр показывает отрицательное постоянное напряжение, мы знаем, что его измерительные щупы подключены «обратно» напряжению (красный провод подключен к «-«, а черный провод – к «+»).

Полярность батарей обозначается специфичными для них символами: короткая линия батареи всегда является отрицательной (-) клеммой, а длинная линия – всегда положительной (+):

Рисунок 1 – Общепринятое обозначение полярности батареи

Хотя было бы математически правильно представить напряжение батареи в виде отрицательного значения с обозначением обратной полярности, но это было бы явно необычно:

Рисунок 2 – Совершенно нестандартное обозначение полярности

Интерпретация таких обозначений могла бы быть проще, если бы обозначения полярности «+» и «-» рассматривались как контрольные точки для измерительных щупов воль означал бы «красный», а «-» означал бы «черный». Вольтметр, подключенный к указанной выше батарее красным щупом к нижней клемме и черным щупом к верхней клемме, действительно будет указывать отрицательное напряжение (-6 вольт).

На самом деле, эта форма обозначения и интерпретации не так уж необычна, как вы могли подумать: она часто встречается в задачах анализа цепей постоянного тока, где знаки полярности «+» и «-» сначала рисуются согласно обоснованному предположению, а затем интерпретируются как правильные или «обратные» в соответствии с математическим знаком рассчитанного значения.

Однако в цепях переменного тока мы не имеем дело с «отрицательными» значениями напряжения. Вместо этого мы описываем, в какой степени одно напряжение совпадает или не совпадает с другим по фазе: т.е. по сдвигу по времени между двумя сигналами. Мы никогда не описываем переменное напряжение как отрицательное по знаку, потому что возможность полярной записи позволяет векторам указывать в противоположных направлениях.

Если одно переменное напряжение прямо противоположно другому переменному напряжению, мы просто говорим, что одно напряжение на 180° не совпадает по фазе с другим.

Тем не менее, напряжение между двумя точками является относительным, и у нас есть выбор, как подключить прибор для измерения напряжения между этими двумя точками. Математический знак показаний вольтметра постоянного напряжения имеет значение только в контексте подключений его измерительных щупов: к какой клемме подключен красный щуп, а к какой клемме подключен черный щуп.

Кроме того, угол фазы переменного напряжения имеет значение только в контексте знания, какая из этих двух точек считаются «опорной». Поэтому, чтобы дать заявленному углу фазы точку отсчета, на схемах часто указываются обозначения полярности «+» и «-» на клеммах переменного напряжения.

Важность маркировки полярности

В соответствии со схемой на рисунке 8 (выше) обозначения полярности (которые указывают на положение измерительного щупа вольтметра) указывают, что источники складываются друг с другом. Источники напряжения складываются друг с другом, чтобы сформировать общее напряжение, поэтому мы добавляем 24 вольта к -17 вольтам, чтобы получить 7 вольт: всё еще правильный ответ.

Если мы позволим маркировке полярности определять наше решение, складывать или вычитать значения напряжения (независимо от того, представляют ли эти маркировки полярности истинную полярность или только положение измерительного провода вольтметра), и включим математические знаки этих значений напряжений в наши расчеты, результат всегда будет правильным.

Опять же, маркировка полярности служит ориентиром для размещения математических знаков значений напряжений в правильном контексте.

То же самое верно и для переменного напряжения, за исключением того, что математический знак заменяется углом фазы. Чтобы связать друг с другом несколько переменных напряжений с разными углами фазы, нам нужна маркировка полярности, чтобы обеспечить систему отсчета для углов фаз этих напряжений.

Возьмем, к примеру, следующую схему:

Рисунок 9 – Угол фазы заменяет знак ±

Маркировка полярности показывает, что эти два источника напряжения складываются друг с другом, поэтому для определения общего напряжения на резисторе мы должны сложить значения напряжения 10 В 0° и 6 В ∠ 45° вместе, чтобы получить 14,861 В 16,59 °.

Однако было бы вполне приемлемо представить 6-вольтовый источник как 6 В 225°, с обратной маркировкой полярности, и при этом получить такое же общее напряжение:

Рисунок 10 – Переключение проводов вольтметра на источнике 6 В изменяет угол фазы на 180°

6 В 45° с минусом слева и плюсом справа – это точно то же самое, что 6 В ∠ 225 ° с плюсом слева и минусом справа: изменение маркировки полярности идеально дополняет добавление 180° к значению угла фазы:

Рисунок 11 – Изменение полярности добавляет 180° к углу фазы

Что такое АС и ДС?

АС, DC – это устоявшиеся термины, буквально означающие: переменный ток, постоянный ток (англ.: alternating current, direct current). … Иногда с аббревиатурой DC связывают постоянную составляющую сигнала, а с AC – переменную.

Почему переменный ток лучше чем постоянный?

Постоянный ток как раз имеет меньшие потери, чем переменный, потому что при его использовании потери мощности обуславливаются падением напряжения только на активном сопротивлении, а при переменном токе на активном и реактивном.

Что такое источник питания DC?

Какой ток в сети переменный или постоянный?

Почти вся производимая электроэнергия является переменной, а постоянная, вырабатываемая генераторами постоянного тока и солнечными электростанциями перед поступлением в сеть преобразовывается в переменный ток, поэтому более, чем в 98% розеток переменный ток.

Как обозначается переменный и постоянный ток?

Постоянный ток: Обозначение (—) или DC (Direct Current = постоянный ток). Переменный ток: Обозначение (~) или AC (Alternating Current = переменный ток).

Какой ток в розетке 220 вольт?

Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт.

Что такое переменный ток и чем он отличается от постоянного?

Что такое переменный ток и чем он отличается от тока постоянного Переменный ток, в отличие от тока постоянного, непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени.

Примечания

Источники

• https://masterservisnsk.ru/shkola-elektrika/dc-eto-kakoj-tok.html
• https://amperof.ru/teoriya/dc-tok-ponyatie-vidy.html
• https://oxotnadzor.ru/chto-takoye-dc-tok-direct-current/
• https://printeka.ru/prochee/dc-i-ac-napryazhenie-chto-eto.html
• https://tutsvarka.ru/raznoe/kak-peremennyj-tok-ac-protiv-postoyannogo-toka-dc-chto-nuzhno-znat-2021-2
• https://ectrl.ru/provodka/dc-tok.html
• https://oxotnadzor.ru/postoyannyy-tok-peremennyy-tok-angliyskiy/
• https://EcoSvet-Russia. ru/obuchenie/ac-dc-tok-rasshifrovka.html
• https://kmd-mk.ru/dc-napryazhenie-chto-oznachaet/

Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Содержание статьи

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» — устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.



Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.



Обозначение на мультиметре. Как пользоваться мультиметром

Содержание статьи:

• Из чего состоит оборудование
• Измерение напряжения
• Измерение напряжения, снимаемого с блока питания
• Другие замеры
• Перегрузка при замере
• Ручка выбора
• Измерение сопротивления
• Основные моменты при замере
• Измерение тока
• Что необходимо помнить при измерениях
• Проверка непрерывности
• Замена предохранителя
• Вывод

Из этого руководства пользователи узнают, как использовать цифровой мультиметр, незаменимый инструмент, который можно применять для диагностики цепей, изучения электронных конструкций и тестирования батареи. Отсюда и название multi – meter (множественное измерение).

Основными параметрами, которые подлежат проверке на этом устройстве, являются напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Его часто применяют в ремонте техники. Обозначения на мультиметре позволяют понять, насколько напряжение или ток на определенном участке цепи отличается от исходного значения.

Из чего состоит оборудование

Вам будет интересно:Телевизор своими руками: идеи и варианты, пошаговая инструкция

Перед тем как начать пользоваться техникой, необходимо выяснить, из каких деталей она состоит. Обозначения на мультиметре можно получить при помощи замера определенного участка. Без знания нужных клемм и контактов работу не выполнить.

Мультиметр состоит из трех частей:

Дисплей.

Ручка выбора.

Порты.

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые модели устройств имеют подсвеченные дисплеи для лучшего просмотра в условиях низкой освещенности.

Вам будет интересно:Телевизор не включается, индикатор не горит: возможные причины и способы решения проблемы

Ручка выбора позволяет пользователю установить режим и считывать различные показатели, такие как миллиампер (мА) тока, напряжения (V) и сопротивления (Ом).

Два датчика подключены к двум портам на передней панели устройства. COM обозначает общее соединение и почти всегда подключается к заземлению или «-» цепи. COM – зонд обычно черный, но нет никакой разницы между красным и черным соединением, кроме цвета. Обозначение на мультиметре через каждый из этих проводников будет одинаковым.

10A – это специальный порт, используемый для измерения больших токов (более 200 мА). mAVΩ – это порт, к которому обычно подключается красный зонд. Он позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (Ω). На конце зонда имеется разъем, который подключается к мультиметру.

Измерение напряжения

Теперь, разобравшись с устройством мультиметра, можно переходить к простейшим измерениям. Для начала следует попробовать измерить напряжение на батарее типа AA. Обозначение на мультиметре будет показывать уровень проходящего тока на конкретном участке.

Вам будет интересно:Стабилизатор напряжения “Ресанта” АСН 10000: технические характеристики, инструкция подключения

Для этого выполняются следующие действия:

Подключить черный зонд к COM, а красный зонд к mAVΩ.

Установить мультиметр на «2 В» в диапазоне постоянного тока. Почти вся портативная электроника использует постоянный ток, а не переменный ток.

Подключить черный зонд к заземлению батареи или «-», а красный зонд для питания или «+».

Сжать щупы, слегка надавив на положительные и отрицательные клеммы батареи типа АА.

Если применяется новая батарея, пользователи должны увидеть около 1,5 В на дисплее. Напряжение переменного тока (например, проводка из стен) может быть опасным, поэтому редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Здесь важно соблюдать каждый параметр исходного значения. Чтобы ответить на вопрос о том, как пользоваться мультиметром, подробная инструкция для начинающих для измерения напряжения на разных контактах, будет представлена ниже.

Измерение напряжения, снимаемого с блока питания

Для этого необходимо установить ручку на «20 В» в диапазоне постоянного тока (он обозначается как V с прямой линией рядом с ним).

Мультиметры обычно не имеют автоматического выбора диапазона. Поэтому пользователи должны устанавливать мультиметр на диапазон, который он может измерить. Например, 2V измеряет напряжение до 2 вольт, а 20V измеряет напряжение до 20 вольт. В случае если измеряется батарея 12 В, применяется настройка на 20 В. Если параметр будет установлен неправильно, изменение экрана счетчика сначала не изменится, а затем появится показатель равный 1. Стоит отметить, при ответе на вопрос: Как пользоваться мультиметром”, подробная инструкция для начинающих может содержать разные правила проведения замеров. Все зависит от типа цифрового или аналогового прибора. Есть расширенные модели, имеющие дополнительные функции, связанные с отслеживанием тока на микроконтроллерах.

Другие замеры

При помощи этого устройства можно проверять различные части схемы. Эта практика называется узловым анализом и является основным методом в схемотехническом анализе. Измеряя напряжение в цепи, нужно проследить какой показатель нужен для каждого участка. Сначала проверяется вся схема. Измеряя, откуда напряжение подается на резистор, а затем на землю, на светодиоде, пользователь должен увидеть полное напряжение цепи, которое должно составлять около 5 В. Обозначение переменного тока на мультиметре в этом случае измерить не выйдет. Для этого потребуется перейти в другой режим, описанный выше.

Перегрузка при замере

Вам будет интересно:Стиральные машины “АСКО”: отзывы специалистов

Обозначение сопротивления на мультиметре может не отображаться. Это может быть связано с неполадками. Что может произойти, выбрать настройку напряжения слишком низкую, которую необходимо измерить вопрос интересный. Ничего плохого не случится. Измеритель просто отобразит цифру 1. Так прибор указывает, что он перегружен или находится вне допустимого диапазона. Чтобы изменить считывание следует изменить мультиметровую ручку на следующую максимальную настройку.

Ручка выбора

Почему ручка индикатора показывает 20 В, а не 10, вопрос, который часто задают пользователи. Если необходимо измерить напряжение менее 20 В, нужно переключиться к настройке 20 В. Это позволит читать показатель с 2,00 до 19,99. Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В. Обозначение емкости на мультиметре в этом случае будет неточным. Однако такие погрешности незначительны.

Необходимо придерживаться цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не изогнутыми линиями). Большинство устройств могут измерять системы переменного тока, но они могут быть опасными. Если необходимо проверить, включена ли розетка, следует применять тестер переменного тока.

Измерение сопротивления

Обозначение микроампер на мультиметре дает возможность проверить сопротивление на разных электрических участках. Особенно это удобно при тестировании микросхем.

Нормальные резисторы имеют цветовые коды, расположенные на них. Знать все возможные комбинации и их определения невозможно. Есть много онлайн-калькуляторов, которые просты в использовании. Однако, если пользователь когда-нибудь окажется без доступа к интернету, мультиметр поможет измерить нужный параметр.

Для этого нужно выбрать случайный резистор и установить мультиметр на 20 кОм. Затем прижать щупы к ножкам резистора с тем же давлением, что и при нажатии клавиши на клавиатуре. Измеритель будет считывать одно из трех значений – 0,00, 1 или фактическое значение резистора. Обозначения на панели мультиметра при этом можно переключать в нескольких режимах.

В этом случае показание счетчика составляет 0,97, что означает, что значение этого резистора составляет 970 Ом, или около 1 кОм. Следует помнить, что измеритель находится в режиме 20 кОм или 20 000 Ом, поэтому нужно переместить три знака после запятой вправо, что будет равняться 970 Ом.

Основные моменты при замере

Многие резисторы имеют допуск 5 %. Это означает, что цветовые коды могут указывать 10 тысяч Ом (10 кОм), но из-за расхождений в процессе изготовления резистор на 10 кОм может составлять всего 9,5 кОм или 10,5 кОм. В инструкции, описание мультиметра указывает на то, что замеры могут проводиться только в строго установленных диапазонах.

Однако при замере ниже установленной нормы ничего не изменится. Поскольку резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Тем не менее можно будет заметить, что есть еще одна цифра после десятичной точки, что дает уточнение в расчете конечного значения.

Как правило, резистор менее 1 Ом встречается редко. Следует понимать, что измерение сопротивления не идеально. Температура может сильно повлиять на чтение показателя. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложным. Окружающие компоненты на плате могут сильно повлиять на показания. В результате этого омы на мультиметре могут отображаться неправильно.

Измерение тока

Чтение тока – одно из самых сложных измерений в мире встроенной электроники. Это сложно, потому что необходимо контролировать ток сразу на нескольких участках. Измерение работает так же, как напряжение и сопротивление – пользователь должен получить правильный диапазон. Для этого следует установить мультиметр на 200 мА и работайте от этого значения. Потребление тока для многих цепей обычно составляет менее 200 мА. Необходимо убедиться, что красный зонд подключен к порту с предохранителями 200 мА. На мультиметре отверстие 200 мА – это то же самое отверстие/порт, что и для измерения напряжения и сопротивления (выход обозначен как mAVΩ).

Это означает, что можно держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если цепь будет использовать напряжение, близкое к 200 мА или более, лучше переключить датчик на сторону 10 А, чтобы быть в безопасности. Перегрузка по току может привести к перегоранию предохранителя, а не просто к показу перегрузки.

Что необходимо помнить при измерениях

Мультиметр действует как кусок провода – при замыкании цепи схема включается. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление. Например, включение светодиода может привести к увеличению на 20 мА в течение одной секунды, а затем к уменьшению в течение секунды, когда он поворачивается на «выкл».

На дисплее мультиметра должно появиться мгновенное текущее значение. Все мультиметры снимают показания с течением времени, а затем дают среднее значение, поэтому необходимо ожидать, что показания будут колебаться. В целом, более дешевые счетчики будут усреднены более резко и будут реагировать медленнее.

Проверка непрерывности

Проверка непрерывности – это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, то цепь разомкнута, и звук не воспроизводится. Этот тест помогает убедиться в правильности соединений между двумя точками. Проверка также помогает определить, связаны ли две точки, которых не должно быть. При этом вольты на мультиметре будут отображаться в строго установленном значении, без погрешностей.

Вам будет интересно:Блок питания для светодиодных ламп: устройство, принцип работы, советы мастеров

Непрерывность, пожалуй, самая важная функция для мастеров, занимающихся ремонтом и тестированием электронного оборудования. Эта функция позволяет проверять проводимость материалов и отслеживать, были ли сделаны электрические соединения.

Для измерения этого параметра понадобиться выполнить следующие действия:

Установка мультиметра в режим «Непрерывность». Переключатель может быть разным среди цифровых мульти метров. Следует искать символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Далее, требуется коснуться зондов вместе. Мультиметр должен издавать тональный сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должны). Это показывает, что очень небольшое количество тока может протекать без сопротивления (или, по крайней мере, очень маленького сопротивления) между датчиками.

Важно отключить систему, прежде чем проверять непрерывность.

Непрерывность – отличный способ проверить, соприкасаются ли два SMD-контакта. Если их наглядно не различить, мультиметр обычно является отличным ресурсом для тестирования. Когда система не работает, непрерывность – это еще одна вещь, помогающая устранить неполадки при перебое питания.

Вот шаги, которые нужно предпринять:

Если система включена, внимательно проверить VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует нужному уровню.

Если система 5 В работает при напряжении 4,2 В, внимательно проверить регулятор, он может быть очень горячим, указывая на то, что система потребляет слишком большой ток.

Выключить систему и проверить непрерывность между VCC и GND. Если слышится звуковой сигнал, то где-то короткое замыкание.

Выключить систему. Непрерывно убедится, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может включаться, но отдельные микросхемы могут быть подключены неправильно.

Конденсаторы будут изменять показатели, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому появится короткий звуковой сигнал, а затем при повторном замере его не будет.

Замена предохранителя

Одна из самых распространенных ошибок нового мультиметра – это измерение тока на макетной плате путем исследования от VCC до GND. Это немедленно приведет к короткому замыканию на массу через мультиметр, что приведет к потере питания блока питания. При прохождении тока через мультиметр внутренний предохранитель нагревается, а затем перегорает, когда через него протекает 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Если пользователь попытается измерить ток с помощью перегоревшего предохранителя, он, вероятно, заметит, что счетчик показывает «0,00» и что система не включается, как при подключении мультиметра. Это потому что внутренний предохранитель сломан и действует как оборванный провод или обрыв на соединении.

Чтобы заменить предохранитель, необходимо выкрутить болты мини отверткой. Цифровой мультиметр довольно легко разобрать.

После снятия болтов, выполняются следующие действия:

Удаляется пластина аккумулятора.

Выкручиваются два винта, которые скрываются за пластиной аккумулятора.

Слегка приподнимается передняя панель мультиметра.

Теперь стоит обратить внимание на крючки, на нижнем крае лицевой части панели. Нужно будет слегка сдвинуть корпус в сторону, чтобы расцепить эти крючки.

Как только лицевая часть отцеплена, она должна легко сняться.

Далее, осторожно приподнимается предохранитель, после чего он должен самостоятельно выскочить из гнезда.

Обязательно замените правильный предохранитель на правильный тип. При выборе устройства другого типа напряжения мультиметр функционировать перестанет. Компоненты и следы печатной платы внутри устройства рассчитаны на то, чтобы принимать различные величины тока. Поэтому при разборе корпуса и его сборе важно не повредить напыления и контакты.

Вывод

При использовании мультиметра важно правильно выставлять нужный режим. Распространенная ошибка многих пользователей заключается в том, что они неправильно выставляют необходимые значения и замеряют источники высокого напряжения. Это может привести не только к полному выходу из строя оборудования, но и к травмам замеряющего его человека. Лучше всего использовать мультиметр для замера значения на микроконтроллерах и цифровых платах.

Источник

Как пользоваться мультиметром

Подробности

Категория: Начинающим

Опубликовано 13.09.2016 08:48

Автор: Admin

Просмотров: 3755

Мультиметр – миниатюрный прибор, предназначенный для проведения измерений различных электротехнических параметров, а так же для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Кстати, о том, что измерять он может несколько величин, свидетельствует приставка «мульти».

• Возможности мультиметра
• Напряжение, ток, сопротивление
• Постоянный и переменный ток
• Параллельное и последовательное подключение
• Обозначения на передней панели мультиметра
• Символы на мультиметре и их назначение
• Измерение напряжения
• Измерение силы тока
• Измерение сопротивления
• Прозвонка цепи
• Проверка диодов

Внешний вид прибора показан на фотографии. Как видно, на его передней панели установлен большой переключатель. С его помощью осуществляется выбор параметра, а так же предел измерения. Кроме того, мультиметр имеет жидкокристаллический дисплей, на котором высвечивается результат измерений. О том, как пользоваться мультиметром пойдет речь в этой статье.

Справедливости ради стоит отметить, что необязательно индикация в мультиметре жидкокристаллическая. На рынке до сих пор продается множество устаревших моделей, имеющих стрелочную шкалу. И хотя эти приборы не обладают такой точностью как цифровые, и ими не так удобно пользоваться, многие радиолюбители именно их и предпочитают. И все же, в этой статье речь пойдет именно о приборах с жидкокристаллической индикацией.

Возможности мультиметра

Все мультиметры, без исключения, позволяют измерять напряжение ток и сопротивление. Более подробно об этих величинах будет изложено ниже. Кроме того большинство приборов снабжены пробником цепей,в некоторых мультиметрах есть возможность иземерния температуры. Пробник цепи позволяет быстро установить целостность проводника. В том случае, если сопротивление цепи будет менее 30 Ом, раздастся звуковой сигнал. Это очень удобно – нет надобности смотреть на индикацию, а величина сопротивления, при проверке элементарной цепи, не так важна.

Еще одна полезная функция мультиметров – проверка полупроводниковых диодов. Тот, кто работал с ними, знает, что диод пропускает ток в одном направлении. Если проводимость есть и в другом, значит прибор неисправен. Мультиметр анализирует эти параметры и выдает результат на экране. Кроме того, в том случае, когда на корпусе диода нет маркировки, с помощью тестера легко можно установить его полярность. К сожалению, данная функция есть далеко не у всех мультиметров.

Более дорогие и продвинутые модели приборов имеют возможность измерять такие величины как индуктивность катушек и емкость конденсаторов. Но так как это могут только специальные мультиметры, то в этой статье они рассматриваться не будут.

Напряжение, ток, сопротивление

В этом разделе, небольшой ликбез для тех, кто ранее не был знаком с этими величинами. Сразу стоит заметить, что для их измерения придуманы специальные величины. Если провести аналогию с расстоянием, то оно будет измеряться в метрах и обозначаться английской буквой “m”. Точно такие же сокращения придуманы и для электрических величин.

Напряжение это та сила, которая заставляет ток течь по проводнику. Чем выше напряжение, тем быстрее движение электронов. Напряжение принято измерять в вольтах, сокращая до большой буквы «В». Но так как на рынке невозможно найти мультиметр с русифицированной передней панелью, на ней нужно искать английскую “V”.

Интенсивность протекания тока через электрическую цепь определяется его силой. Здесь уместно употребить сантехническою аналогию представить электрическую цепь в виде трубы заполненной водой. Высокое давление в этой трубе, еще не повод для того, чтобы вода по ней текла. Может быть на другом конце трубы просто закрыта задвижка. И по мере ее открытия, скорость потока будет увеличиваться. Вот эта скорость, в электрической цепи, и будет силой тока. Измеряется она в амперах «А».

Сопротивление показывает насколько трудно току пройти тот или иной участок электрической цепи. Вернувшись к водопроводной аллегории сопротивление можно сравнить с каким-то узким участком трубы, например засором. Чем меньше диаметр трубы в этом месте ( читай больше сопротивление) тем меньше скорость водяного потока (сила тока). Это очень хорошо проиллюстрировано на веселой картинке. Единицей измерения является Ом, который обозначается греческой буквой омега (?).

Постоянный и переменный ток

Direct current –для тех, кто знает английский, перевести не составит труда. Дословный перевод, направленный ток. Это электрический ток, который течет в одном направлении. В русском языке он получил название постоянного. Большинство мелких домашних приборов работает на постоянном токе. Его выдают батарейки всех классов и размеров, автомобильные и телефонные аккумуляторы. Постоянному току присвоена аббревиатура DC.

В зависимости от производителя на мультиметре соответствующие позиции могут обозначаться либо DCA и DCV (измерение постоянного тока и напряжения соответственно), либо “A”и”V” , а рядом черта и под ней пунктир.

Переменный ток (Alternating current) меняет свое направление десятки раз в секунду. К примеру, в домашних розетках частота составляет 50-т герц. Это означает, что направление тока меняется 50 раз в секунду. Но не стоит, не имея опыта и знаний по технике безопасности пытаться померить высокое напряжение в розетке. Это очень опасно.

Переменный ток получил аббревиатуру “AC”. На переключателях мультиметра возможны 2 варианта:
“ACA” и “ACV” измерение переменного тока и напряжения;A ~ и V~.

Измерение постоянного напряжения имеет свои нюансы – обязательно нужно соблюдать полярность. Это особенно актуально для стрелочных приборов. У них в этом случае может выйти из строя измерительная головка. Цифровые – переносят это безболезненно, просто на экране появляется знак минус. Это обязательно нужно учитывать, перед тем как пользоваться мультиметром в режиме измерения напряжения.

Параллельное и последовательное подключение

При работе с мультиметром очень важно знать, как подключать его при измерении. Возможны всего два варианта: последовательно или параллельно, в зависимости от того, какую величину нужно измерить. При последовательном подключении через все элементы цепи протекает один и тот же ток. Следовательно, последовательно, еще говорят «в разрыв цепи», нужно мерить силу тока. Если рассмотреть параллельное соединение, то здесь к каждому элементу приложено одинаковое напряжения, и став щупами параллельно любому из них можно его померить. Итак, напряжение меряется параллельно, ток – последовательно, это нужно запомнить и никогда не путать.

На рисунке показаны схемы параллельного и последовательного соединения. Следует обратить внимание, что при последовательном, ток, протекающий через каждый из элементов, будет одинаковы, если их сопротивления будут равны. Это же условие обеспечит равное напряжение через элементы, в случае параллельного соединения.

Обозначения на передней панели мультиметра

Не опытного пользователя хитрые символы, нанесенные на главный переключатель мультиметра. Но здесь нет ничего сложного, достаточно только вспомнить, как обозначаются единицы измерения напряжения, тока и сопротивления:

• Вольт – “V”;
• Ампер – “A”;
• ОМ – “Ω”

Все производители без исключения используют только эти значки. Правда, есть одно но. Не всегда приходится измерять целые величины. Иногда результат составляет тысячные доли единицы измерения, а иногда, наоборот – миллионы. Поэтому в мультиметр внесены соответствующие пределы измерения и производители для их обозначения используют метрические приставки. Основных всего четыре:

• µ ( микро) – 10-6 единицы измерения;
• m (мили) – 10-3 единицы измерения;
• к (кило) – 103 единиц измерения;
• М (мега) – 106 единиц измерения.

Эти префиксы добавляются к основным единицам измерения и в таком виде нанесены на переключатель режимов работы прибора: µА (микроампер), mV(милливольт), кОм(килоом), мОм(мегаом).

Прежде чем измерять какую либо величину нужно выставить соответствующий предел. Для этого нужно, хотя бы приблизительно знать какой будет результат, и выставить на приборе цифру немного его превышающую. Если даже в первом приближении невозможно предугадать величину измеряемого тока или напряжения, лучше начать с максимального предела. Полученный результат будет очень приблизительный, но позволит сделать вывод о том какой установить предел. Теперь измерения можно провести с большей точностью.

Некоторые мультиметры оснащены функцией “auto-rangin”. Благодаря ей, предел измерений выставляется автоматически. Это очень удобно, так как пользоваться мультиметром, в этом случае, гораздо проще. На рисунке представлены простой мультиметр (слева) и прибор оснащенный функцией auto-ranging”(справа).

Символы на мультиметре и их назначение

Производители приборов редко придерживаются стандартов, если они вообще есть, поэтому в разных мультиметрах одна и та же функция может быть обозначена по-разному. Конечно, невозможно привести здесь все возможные варианты символов, однако основные из них приведены ниже.

Вот так, волнистой линией обозначают переменный ток. Причем обратите внимание, что может измеряться как ток, так и напряжение. Может быть переменный ток (сила тока), а может быть напряжение переменного тока.

Горизонтальной чертой, с пунктиром под ней, обозначается постоянный ток и постоянное напряжение.

Обозначение тока и напряжения с помощью аббревиатуры “AC”и “DC”. Из примера видно, что иногда буквы дублируются знаками. Еще следует обратить внимание, что обозначения AC,DC, могут быть как до AилиV, так и после.

Таким значком обозначается прозвонка цепей. Если цепь цела, мультиметр издаст звуковой сигнал. Иногда эта функция совмещена с режимом измерения сопротивления. В этом случае звуковой сигнал будет звучать, если сопротивление менее 30 Ом.

Функция проверки диодов. Позволяет определить исправность диода и его полярность.

Что же. С теоретической частью можно считать закончили. Теперь можно переходить непосредственно к процессу измерения.

Измерение напряжения

для измерения напряжения необходимо:

• подключить щупы к мультиметру.
• лучше сразу, привыкнуть это делать правильно: черный к гнезду COM, а красный к гнезду V;
• устанавливаем переключатель в положение соответствующее режиму измерения (переменное или постоянное) и пределу;
• теперь можно стать щупами параллельно элементу цепи, на котором предполагается померить напряжение.

На рисунке приведен пример измерения падения напряжения на девяти вольтовой батарие “кроне”;

Теперь экран прибора должен показывать напряжение. В том случае, если на дисплее появляется «1», предел измерения мал, нужно установить поменьше. Но в данном примере переключать находится в правильном положении, установлена на предел в 20 Вольт постоянного тока. Красный провод- плюсовой, подключается к плюсу батареи, а черный соответсвенно это минус, вставлен в разъем COM на мультиметре. Он подключается к минусу батареи.

Измерение силы тока

Подключаем щупы, не забываем про цвет; Здесь нужно обратить внимание на следующее: при измерении малых токов красный шнур подключается к тому же гнезду, как и при измерении напряжения, а токов до 10-ти ампер – к разъему «10А».
Теперь необходимо выбрать режим измерения и его предел.

В отличие от напряжения, силу тока меряют последовательно. Для этого придется разорвать (поэтому и говорят « в разрыв») цепь. Если все сделано правильно дисплей покажет значение силы тока. В том случае, когда на экране высвечиваются нули, причин может быть несколько: не включено напряжение, нет контакта на щупах и, самое вероятное велик предел. Если на экране высвечивается единица – предел мал. На рисунке приведена схема измерения постоянного тока протекающего через лампочку.

Измерение сопротивления

Подключить щупа к разъемам “COM” и “?”. Полярность здесь соблюдать, конечно, не обязательно и все же черный лучше подключить к разъему COM. Выставляем предел и режим измерения.

Измеряем сопротивление резистора или спирали лампочки, как это показано на рисунке. Нужно обязательно иметь в виду, что измеряемый элемент должен быть обязательно исключен из схемы. В противном случае измерения будут не правильными.Если индикатор перед цифрой показывает несколько нулей, предел измерения вели, для большей точности его нужно уменьшить. Если предел мал, индикатор будет показывать все ту же единицу.

Прозвонка цепи

Установить прибор в режим звукового сигнала. На переключатели есть соответствующий значок. Он также приведен в качестве примера в таблице выше.

Щупы установить в гнезда по аналогии с измерением сопротивления.Измерить нужный элемент схемы. Если между щупами протекает электрический ток, т.е. он исправен, должен раздаться звуковой сигнал с частотой порядка 1кГц. при этом нужно обязательно отключить от схемы питание. Кстати говоря, если звукового сигнала нет, то вовсе необязательно, что он неисправен. Возможно, его нормальное сопротивление превышает 30 Ом.

Проверка диодов

Мультиметр проверяет диод, пропуская через него ток и измеряя падение напряжение на нем. При наличии некоторого навыка прибором можно проверять даже биполярные транзисторы. Иногда полупроводниковые приборы даже нет необходимости выпаивать из схемы. Итак, последовательность действий следующая.

Щупы подключаются аналогично измерению сопротивления.Переключатель прибора устанавливается в положение измерения диода. Чаще всего это значок – схематичное обозначение диода.Измеряем диод, касаясь щупами его анода и катода. Показания прибора должны быть: для кремниевого диода -500-700 mV, для германиевого – 200-300mV, исправный светодиод должен показывать 1.5-2 V.

Теперь меняем полярность на диоде. Прибор должен показать нули, в противном случае он неисправен. Вот, в общем, то и все, что можно вкратце рассказать про работу с мультиметром. Все остальное придет с опытом. Главное не забывать про безопасность и перед тем как пользоваться мультиметром, обязательно изучить правила техники безопасности.

• < Назад
• Вперёд >

Добавить комментарий

Как пользоваться мультиметром, основные обозначения

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.
Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер».

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

Знак переменного тока

В процессе изучения электрического тока перед человеком встает масса вопросов: «Каков знак переменного тока?», «Какие существуют источники электрической энергии?», «Какая разница между переменным и постоянным током?». С этими и многими другими вопросами, связанными с переменным током, сейчас и разберемся.

• Что такое переменный ток?
• Источники электрической энергии
• Обозначения на схемах и в приборах
• Измерительные приборы и электрооборудование
• Области применения переменного тока
• Что означает AC и DC на панели мультиметра?
• В чем отличия переменного и постоянного тока?

Что такое переменный ток?

Переменным называют ток, для которого характерно изменение величины с течением времени. При этом изменяться может не только величина электрического заряда, но и его направление в электрической цепи.

Если рассматривать цепь постоянного электричества, то можно заметить один важный момент – заряженные частицы перемещаются от плюса к минусу. Если при этом источником электрического тока является двухполюсник, содержащий 2 электрода, и к нему выполнено подключение питаемой цепи, то можно заметить, что на одном его конце всегда будет минус, а на другом плюс.

Важно! Переменный ток не дает возможности произвести четкую фиксацию полюсов. Проще говоря, не представляется возможным точно определить, какой именно заряд на конкретном выводе двухполюсника переменного тока.

Наблюдатель способен замечать лишь мгновенные величины зарядов, возникающие в некоторый временной промежуток. Изменение полярности зависит от времени, в связи, с чем можно сделать вывод о том, что знак переменного тока изменчив.

Важно! Переменный ток в связи с тем, что изменяется по гармоническому синусоидальному закону, на графике представляется в виде синусоида (волнистой линии, плавно перемещающейся по вертикальным осям I (амперы) и t (время)). Постоянное же движение электронов на том же графике будет представлено в виде прямой линии.

Источники электрической энергии

Перед тем, как приступить к изучению знаков переменного тока, которыми он может быть обозначен на схемах и всевозможных электрических приборах, сначала разумно рассмотреть возможные его источники.

Источниками электроэнергии являются электростанции. Все они функционируют за счет вращения турбин, которые, в свою очередь, приводятся в движение иными источниками энергии. Свое название они получили за счет типа энергии, с которым взаимодействуют:

1.     Тепловые электростанции (ТЭС). На ТЭС используется исключительно органическое сырье, такое как газ, мазут, уголь и прочие.

2.     Атомные электростанции (АЭС). Получение пара, приводящего в действие турбину, происходит за счет энергии, выделяемой при ядерной реакции.

3.     Гидроэлектростанции (ГЭС). Вращение турбины производится за счет энергии падающей воды.

Направление движения турбин, равно как и их скорость, регулируется всевозможными техническими способами.

Важно! Несмотря на стремительное технологическое развитие, основными источниками энергии до сих пор остаются теплоэлектростанции. Хоть атомная энергетика и является многократно более технологичной и производительной, потенциальные проблемы, связанные с обеспечением безопасности функционирования АЭС, не позволяют полностью перейти на такой тип снабжения.

В быту довольно часто встречается такой источник электрической энергии, как аккумуляторная батарея. Она позволяет накапливать в себе энергию и на протяжении длительного времени сохранять ее.

Обозначения на схемах и в приборах

Как и любая другая характеристика сети (например, напряжение, частота и др.), переменный ток также имеет собственное обозначение, которое изображается на схемах и технических устройствах. Всего существует 2 изображения:

1.     Буквенное – «AC». Эту аббревиатуру можно расшифровать как «Alternating Current». Данное словосочетание с английского переводится как «Переменный ток».

2.     Графическое. В этом случае знак переменного тока представлен в виде отрезка синусоиды (короткой непрерывной волнистой линии).

Помимо знака переменного тока производителем конкретного электрического оборудования рядом с ним может указываться цифра, обозначающая количество фаз. Также вместо цифры могут быть изображены несколько волнистых линий (по числу фаз).

Важно! Знак переменного тока может присутствовать на корпусе оборудования, на розетках, на проводах и многих других устройствах, для полноценного функционирования которых применяется электрическая энергия.

Каких-либо правил, касающихся определенного цвета, которым должен быть нанесен знак переменного тока, нет. Он может быть выполнен на усмотрение производителя в абсолютно любом цвете. Но вместе с этим должно учитываться одно правило, обязательное для исполнения: знак должен быть легко читаемым, отличаясь по цвету от корпуса. В противном случае эксплуатировать такое устройство может быть небезопасно.

Измерительные приборы и электрооборудование

Теперь следует разобраться, какой знак переменного тока изображается на устройствах, которые его потребляют. В этом случае никаких изменений нет, буквенные и графические изображения знака переменного тока абсолютно такие же.

Важно! При проведении каких-либо измерений, связанных с электрическим током, следует обязательно обращать внимание не только на знак переменного тока, но на другие условные обозначения. Знать данную информацию нужно затем, чтобы правильно выставить характеристики измерительного прибора и избежать поражения электрическим током.

Помимо этого, если игнорировать знаки, можно испортить оборудование. Зачастую, ремонту после оплавления ключевых его частей оно не подлежит – приходится приобретать новое.

Области применения переменного тока

Сети переменного тока обладают массой преимуществ, о которых следует знать. Наиболее значимые из них:

·        асинхронные двигатели, функционирующие за счет переменного тока, в значительной степени более надежные, нежели те, что работают на постоянном токе;

·        переменный ток считается лучшим вариантом для передачи энергии от генератора к потребителю;

·        посредством трансформатора имеется возможность легко преобразовывать напряжения от одного уровня к другому;

·        генераторы синусоидального тока в производстве значительно проще и дешевле, что обуславливает их столь широкую распространенность на производственных предприятиях;

·        переменный ток при необходимости может быть довольно быстро преобразован в постоянный.

В связи со столь большим количеством плюсов, именно переменный ток является наиболее востребованным, а потому и распространенным. Разумеется, если на электрическом приборе присутствует знак переменного тока, это вовсе не означает, что оно во всех планах идеально.

У переменного тока имеются и недостатки. Самый главный из них связан с наличием реактивной мощности, в связи, с чем часть полной мощности, которую производит генератор, не используется для выполнения какой-либо полезной работы. Получается ситуация, при которой часть энергии продолжает бесполезно циркулировать между нагрузкой и генераторной установкой.

Что означает AC и DC на панели мультиметра?

Когда человек только начинает познавать принципы работы электричества и приборов, посредством которых его можно измерять и контролировать, появляется масса вопросов, касающихся значения изображений на мультиметре.

Надпись «AC» – это не просто знак переменного тока. Этот значок означает, что если тумблер переведен в границы поля, которым он соответствует, следовательно, прибор готов производить измерение переменного тока.

Важно! Этот знак переменного тока графически помогает обозначить пределы, в которых устройство способно функционировать с переменными значениями электрической энергии.

Стоит помнить, что в случае, если отсутствует даже приблизительное понимание величины измеряемой характеристики, разумно на тестере заранее выставить максимально большой предел измерения. И только после этого постепенно снижать его, чтобы получить более точную величину характеристики.

Если на корпусе тестера имеется надпись «AC», это значит, что при переводе тумблера на область, возле которой значок изображен, человек сможет произвести измерения постоянного тока, подключив провода нужным образом. Диапазон измерения также может быть выбран и напрямую зависит от того, на каком конкретно месте поля была остановлена стрелка тумблера (как правило, все положения тумблера фиксированные).

Важно! Совет касаемо перемещения тумблера от меньшего измерительного диапазона к большему в случае, когда нет понимания примерной величины измеряемой характеристики, также актуален при проведении замеров постоянного тока.

Условные обозначения постоянного тока

Чтобы в процессе измерения тока или при чтении схемы не путаться, желательно также изучить, каким образом производители техники уведомляют человека о том, что конкретный прибор функционирует именно на постоянном токе.

Если знак переменного тока «AC», то постоянный ток в буквенном обозначении представлен как «DC». Эти две буквы также являются аббревиатурой, которую можно расшифровать как «Direct current». С английского языка это словосочетание прямо переводится как «Постоянный ток». В графическом исполнении его представляют в виде короткой прямой непрерывной линии.

В чем отличия переменного и постоянного тока?

Чтобы лучше понимать, чем токи отличаются друг от друга, нужно особенности обоих из них рассмотреть подробнее. Отличительные черты переменного тока были рассмотрены выше, теперь пришел через изучения постоянного. Таким образом, можно будет сравнить две эти характеристики электрической сети и понять, в чем заключаются их принципиальные различия.

Важно! Постоянным считается ток, движение заряженных частиц в котором осуществляется в одном направлении.

В качестве источника такого тока выступает гальванический элемент. Говоря простыми словами, источником может являться некий аккумулятор или батарейка. Занимательный факт: старейшим аккумулятором принято считать, так называемую, «Багдадскую батарейку». По мнению ученых, она была сделана, по меньшей мере, 2000 лет назад и могла вырабатывать ток в размере 2–4 В., что для тех времен является, безусловно, впечатляющим результатом.

Постоянный ток активно применятся:

·        в аккумуляторных батареях,

·        для обеспечения функционирования автомобильного оборудования;

·        на морских судах;

·        в общественном транспорте.

Важно! Бытовые приборы также способны функционировать на постоянном токе. Но при условии, что они работают не от сети, а от аккумуляторной батареи. Если в ноутбуке установлена батарея, но при этом, он имеет подключение к сети, значит, это устройство в данный момент функционирует за счет переменного тока.

Переменный ток используется для передачи тока на большие расстояния. На его основе функционируют электрические приборы. С его помощью в миллионах квартир и домов люди могут приготавливать себе пищу, а на производственных предприятиях создавать массу полезных вещей. Без переменного тока представить современную жизнь невозможно.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Multimeter Symbols Electronics Hub

Когда вы имеете дело с электрическими цепями и приборами, мультиметр является обязательным устройством. Однако не многие люди легко знакомятся с мультиметром. Это потому, что слишком много символов и кнопок для работы. Иногда это может сбить с толку, и это помешает вам правильно использовать устройство и получить точные результаты. В этой статье мы объясним все символы мультиметра, чтобы вы могли правильно работать с устройством.

Краткое описание

Что такое мультиметр?

Мультиметр — это электронное устройство для измерения различных параметров электричества. Электрик использует мультиметр для проверки различных аспектов электрических цепей и приборов. Различные аспекты включают измерение тока в амперах, напряжения в вольтах и ​​сопротивления в омметрах.

На рынке доступны мультиметры двух типов; аналоговый и цифровой мультиметр . Цифровые мультиметры более популярны, так как они более точны в показаниях. В основном мультиметр состоит из четырех компонентов.

1. Экран дисплея , где вы видите измерение.
2. Кнопки для управления устройством.
3. Rotary Dial для выбора единицы измерения.
4. Входные порты для вставки измерительных проводов, которые проводят тестирование.

Какие единицы измерения у мультиметра?

Если вы впервые пользуетесь мультиметром, вы обязательно будете в шоке. Несмотря на то, что он измеряет ток, напряжение и сопротивление, вы нигде не найдете ключевых слов. Эти ключевые слова представлены в единицах измерения: А (ампер), В (вольт), Ом (Ом) соответственно. Эти блоки также имеют подблоки для более эффективного представления измерений. Единицы измерения следующие:

• К за килограмм , что означает 1000 раз.
• M для мега или миллиона , что означает 10 00 000 раз.
• м для милли , что означает 1/1000.
• (µ) для микро , что означает 1/млн.

Как прочитать символы на мультиметре?

Стандартный мультиметр имеет следующие символы.

1. Кнопка удержания

После того, как вы сняли показания, вы нажимаете кнопку удержания, когда вам нужно сохранить/зафиксировать измерение на экране. Если вы не нажмете кнопку, измерение исчезнет с экрана, как только вы отсоедините измерительный провод от тестируемого объекта. Это полезно, когда вы хотите видеть измерения на экране в течение некоторого времени в соответствии с вашими требованиями.

2. Кнопка Min/Max

Эта кнопка сохраняет минимальное и максимальное значение измерения во время использования мультиметра. Стандартный мультиметр подаст звуковой сигнал, как только текущее измерение превысит сохраненное минимальное/максимальное значение. В некоторых цифровых мультиметрах на экране отображается минимальное/максимальное значение вместе с текущим измерением.

3. Кнопка диапазона

Мультиметр поставляется с различными диапазонами измерения. С помощью этой кнопки вы можете внести изменения из текущего диапазона, чтобы заранее установить другие в соответствии с доступностью. Это зависит от объектов, которые вы тестируете, нужен ли вам узкий или широкий диапазон.

4. Функциональная кнопка

Вы нажимаете эту кнопку, когда вам нужно активировать дополнительные функции символов набора. Вы увидите эти функции символов вокруг циферблата, выделенных желтым текстом. На самом деле, желтая кнопка на мультиметре — это функциональная кнопка, и она не всегда может быть снабжена надписью «функция».

5. Напряжение переменного тока

Обозначается заглавной буквой V с волнистой линией наверху. Символ обозначает напряжение. Вы должны переместить циферблат к этому символу, когда хотите измерить напряжение объекта. Его следует использовать при измерении напряжения переменного тока.

SHIFT: Hertz

Рядом с символом V вы увидите символ Hz желтого цвета. Как указывалось ранее, это второстепенная функция, и вы можете использовать ее, нажав функциональную кнопку. Символ измеряет частоту объекта в герцах.

6.

Напряжение постоянного тока

Обозначается заглавной буквой V с тремя дефисами и прямой линией сверху. Символ означает напряжение. Просто переместите циферблат к этому символу, когда вы хотите измерить напряжение объекта. Его следует использовать при измерении напряжения постоянного тока.

7. Милливольты переменного тока

Обозначается милливольтами с тремя дефисами и прямой линией сверху. Символ обозначает милливольты. Его следует использовать только при измерении напряжения переменного тока очень малых величин, предпочтительно в цепи меньшего размера.

SHIFT: милливольты постоянного тока

Удерживая циферблат на символе милливольт переменного тока и нажимая функциональную кнопку, вы можете измерять милливольты постоянного тока для небольшой цепи. Его символ находится рядом с символом мВ желтого цвета.

8. Сопротивление

Обозначается как Ω (омега), символ обозначает сопротивление. Вам нужно переместить циферблат на этот символ, если вы хотите измерить сопротивление объекта. Его второстепенная функция также помогает вам узнать, цел ли предохранитель.

9. Непрерывность

Обозначается символом звуковой волны, его функция заключается в определении наличия непрерывности между двумя точками. Таким образом, вы можете определить, есть ли обрыв или короткое замыкание. Это очень важная функция при поиске неисправности в цепи и устранении неполадок.

10. Проверка диодов

Рядом со значком непрерывности вы найдете стрелку со знаком плюс. Чтобы использовать этот символ, вы должны навести циферблат на символ непрерывности и нажать функциональную кнопку. Этот символ помогает узнать, хороший диод или плохой.

11. Переменный ток

Обозначается заглавной буквой V с волнистой линией наверху. Символ обозначает ток. Его следует использовать при измерении переменного тока.

12. Постоянный ток

Обозначается заглавной буквой V с тремя дефисами и прямой линией сверху. Символ обозначает ток. Его следует использовать при измерении постоянного тока.

13. Переключатель включения/выключения

Используется для включения и выключения экрана.

14. Auto-V/LoZ

Эта функция доступна только в некоторых мультиметрах. Это предотвращает ложные измерения.

15. Общий разъем

Используйте этот разъем для всех тестов, но только с черным щупом.

16. Токовый разъем

Используйте этот разъем для измерения тока с помощью клещей или красного щупа.

17. Кнопка яркости

Используйте эту кнопку для регулировки яркости экрана. Это становится очень полезным, когда вы берете мультиметр на улицу, и обычный экран становится очень тусклым.

18. Красный разъем

Используйте этот разъем для всех типов испытаний, кроме проверки тока. Тесты включают сопротивление, напряжение, температуру, импеданс, емкость, цикличность и другие.

Заключительные слова:

Как только вы полностью разберетесь с различными символами на мультиметре, вы сможете использовать его наиболее точно. Кроме того, при регулярном использовании вы привыкнете ко всем символам и кнопкам и сможете пользоваться инструментом как профессионал. Эти символы могут немного отличаться от одной модели к другой, но большинство из них имеют одинаковые стандартные символы. Вы также можете проверить руководство, чтобы понять функцию любой новой кнопки или символа.

Видео:

Что такое символ напряжения переменного тока на мультиметре

При использовании мультиметра вы увидите два символа напряжения. А для проверки напряжения переменного тока вы должны знать символы, чтобы правильно его использовать. В этой статье вы получите информацию о том, «что такое символ переменного напряжения на мультиметре».

Символ напряжения переменного тока на мультиметре — V с волнистой линией. Волнистая линия указывает на переменный ток, а V означает напряжение.

Однако символ напряжения постоянного тока — V с одной пунктирной и сплошной линиями. Но прямая линия или любая черточка — это символ постоянного тока. Напряжение переменного тока измеряется только в об.

Содержание

Что означает напряжение переменного тока на мультиметре?

Символ напряжения переменного тока на мультиметре: V〜 . В символе В〜 , В обозначает напряжение, а 〜 знак означает переменный ток (меняющий свое направление). Напряжение переменного (изменяющегося) тока известно как переменное напряжение.

Помните, что домашний источник питания имеет переменное напряжение , а батареи обеспечивают постоянное напряжение .

На некоторых предыдущих моделях мультиметров на циферблате (ручке) написано VAC, обозначающее напряжение переменного тока вместо V〜 . Знаки написаны на поверхности мультиметра вокруг циферблата (ручки). Вы должны повернуть циферблат до знака V〜, чтобы проверить напряжение переменного тока в цепи.

Мы можем измерить от от 200 до 600 вольт переменного тока с помощью мультиметра . Поскольку в домах имеется источник переменного тока более высокого уровня (120 или 240 В), мультиметр имеет только верхний диапазон (200 и 600 В) для измерения напряжения переменного тока.

Однако напряжение постоянного тока (постоянного тока) проходит через батарею, начиная от малого и заканчивая большим. Вот почему мультиметры имеют диапазон от милливольт до 600 В для постоянного тока.

Как проверить напряжение переменного тока с помощью мультиметра

Чтобы проверить напряжение переменного тока:

Наденьте защитные перчатки и включите питание тестируемой цепи.

• Установите мультиметр на В〜(или В переменного тока), и выберите диапазон ( 200 или 600 В ) выше напряжения тестируемой цепи.
• Подсоедините красный щуп к проводу под напряжением, а черный щуп к проводу заземления.
• Мультиметр покажет напряжение цепи.
• Чтобы узнать, в порядке ли цепь и имеет ли она максимальное напряжение, сравните показания мультиметра напряжения на проводе под напряжением и заземлении с вашим домашним напряжением ( 120 или 240 В ).
• Если с тестируемой цепью все в порядке, на тестируемой цепи должен быть красный индикатор напряжения рядом с источником питания.
• Если тестируемая цепь неисправна, напряжение упадет слишком сильно по сравнению с вашим источником питания, например, на 100 или меньше вольт в цепи 120 В .

Основные символы на мультиметре

Стандартный мультиметр содержит следующие символы:

1. Кнопка Hold (кнопка удержания удерживает тестовое показание до сброса мультиметра)
2. Кнопка Min\Max (для установки минимального и максимального диапазона)
3. Кнопка Range (захват показаний в определенном диапазоне)
4. Напряжение переменного тока ( В〜 )
5. Напряжение постоянного тока ( В⎓ )
6. Сопротивление ( Ω )
7. Continuity( ))) )
8. Diode test(⇥)
9. AC( A〜 ) and DC( A⎓ ) current

Units on a multimeter

While measuring an количество электроэнергии, вы можете выбрать различные диапазоны единиц измерения, например:

1. Напряжение постоянного тока может быть измерено в милливольтах и ​​ вольтах.
2. Вы можете измерять Ток постоянного тока в амперах (А), миллиамперах (мА) и микроамперах (мкА) .
3. Сопротивление измеряется в Ом, мегаомах (Ом), килоомах (кОм) и мегаомах (МОм) .
4. Вы можете измерить емкость в фарадах (Ф), миллифарадах (мФ) или микрофарадах (мкФ) .

Заключение

Функция напряжения на мультиметре используется для измерения напряжения источника переменного тока и батареи постоянного тока. Напряжение переменного тока представлено как V 〜 и DC как V ⎓ .

Но если у вас есть четкая информация о символе, используемом на мультиметре, вы получите точные выходные данные и сможете правильно использовать устройство.

Когда вы знаете символ мультиметра, вы можете эффективно выполнять все функции за короткое время. Вы познакомитесь с кнопками и символом мультиметра, чтобы использовать его как профессионал.

Символ варьируется от модели к модели, но многие модели имеют этот стандартный символ в этой статье. Вы также должны проверить руководство, чтобы понять символы.

Связанные руководства:

• Руководство по символам и кнопкам мультиметра
• Как проверить напряжение 240 В с помощью мультиметра
• Что такое символ на мультиметре для микрофарад?
• Что означает OL на мультиметре?
• Как измерить силу тока мультиметром

Символы мультиметра – что они означают? (ULTIMATE GUIDE)

Вы новичок в тестировании электрического оборудования с помощью мультиметра или значки и символы на мультиметре кажутся вам запутанными? Если ваш ответ на эти вопросы положительный, то мы рады, что вы пришли сюда, прежде чем продолжить.

Использование мультиметра, не зная, что означают его символы, не только делает ваши электрические диагностические процессы практически невозможными. Это подвергает опасности сам мультиметр и даже вас.

Наш гид расскажет вам о значении каждого символа мультиметра, который вы можете встретить с течением времени, и без лишних слов, давайте углубимся в это.

Символы мультиметра

Номер 1: Кнопка удержания

Кнопка удержания просто используется для фиксации показаний мультиметра на экране. При нажатии ваши измерения остаются на экране мультиметра после того, как вы сняли щупы с тестируемого устройства.

Его удобно использовать, если вы работаете с очень точными измерениями, которые трудно запомнить, или когда вы не смотрите на мультиметр при измерении.

Номер 2: Кнопка MIN MAX

Как и в мультиметрах более высокого класса, функция Min Max помогает регистрировать минимальные и максимальные значения в пределах диапазона для отслеживания колебаний показаний или аномалий.

Вы устанавливаете максимальный и минимальный предел показаний мультиметра, выполняете устойчивое измерение, нажимаете кнопку MIN MAX и получаете звуковые сигналы при пересечении любого из пределов.

Номер 3: Диапазон (кнопка Lo/Hi)

Кнопка Range используется для переключения между различными диапазонами измерений. Обратите внимание, что мультиметры измеряют на разных уровнях, например, есть предел 200 В и предел 600 В для напряжения переменного тока. Кнопка Range используется для переключения между этими различными пределами диапазона для более точного и точного чтения.

Тем не менее, более современные счетчики оснащены функцией автоматического выбора диапазона, которая просто бойкотирует необходимость в этой кнопке. Мультиметр сам определяет диапазон.

Номер 4: Функциональная кнопка

Функциональная кнопка используется для активации дополнительных опций на мультиметрах.

Эти опции обычно размещаются рядом с основными функциями, обозначаются другим цветом (например, желтым или красным) и обычно связаны с измерениями температуры и емкости.

Номер 5: Кнопка яркости

Кнопка яркости позволяет включать и выключать подсветку дисплея. Вы устанавливаете уровень яркости экрана для более удобного использования в помещении или на улице.

Номер 6: Auto-V LoZ

Настройка Auto-V позволяет мультиметрам автоматически определять тип измеряемого напряжения (напряжение переменного или постоянного тока) и выбирать соответствующий режим измерения и диапазон.

Loz служит для «низкого сопротивления» и определяет диапазон сопротивления (4–16 Ом), необходимый для работы функции Auto-V.

Номер 7: Off

Это переключатель для простого включения или выключения мультиметра.

Номер 8: Напряжение переменного тока и сдвиг: Символы HerTz

«V~» — это специальная настройка напряжения переменного тока, которая обычно используется для измерения напряжения от 100 до 240 вольт переменного тока в домах и офисах. Обычно это происходит с двумя разными диапазонами; 200 В~ и 600 В~, а также может иметь маркировку «VAC».

Дополнительный значок «Гц» желтого цвета обозначает дополнительную функцию Shift: Hertz, используемую для измерения частоты напряжения переменного тока в цепи или оборудовании.

Номер 9: Настройка напряжения постоянного тока

«В—» — это настройка, используемая для измерения напряжения постоянного тока, обычно от цепи или устройств, которые используют батареи.

Он также может иметь маркировку «VDC» и иметь шесть различных диапазонов; 2 м, 200 м, 2 В, 20 В, 200 В и 600 В в некоторых мультиметрах.

Номер 10: Символы милливольт переменного и постоянного тока

«мВ~» используется для измерения милливольт, которые представляют собой гораздо меньшие диапазоны переменного напряжения. Если в тестируемом устройстве или цепи используется чрезвычайно низкое напряжение переменного тока, то этот параметр помогает мультиметру распознать это и дать вам более точные показания.

Желтый значок служит дополнительной функцией, используемой для переключения на установку милливольт постоянного тока. Отдельные символы милливольт переменного и постоянного тока обычно присутствуют, когда все диапазоны не указаны в обычных разделах напряжения переменного и постоянного тока.

Номер 11: Настройка сопротивления

Символ подковы или омеги на мультиметре обозначает Ом, который является единицей измерения сопротивления. Это поможет вам проверить непрерывность и удельное сопротивление между двумя точками в цепи.

Если непрерывности нет, мультиметр показывает «O.L» при использовании настройки сопротивления.

Номер 12: Режим непрерывности

Значок звуковой волны на мультиметрах, иногда в сочетании с символом сопротивления, представляет режим непрерывности, простой параметр, используемый для проверки электрического пути между двумя точками в цепи. Если непрерывность есть, мультиметр издает звуковой сигнал, а если нет, то мультиметр молчит.

При соединении щупов мультиметра мультиметр издает звуковой сигнал и помогает проверить, работает ли настройка.

Номер 13: Символы проверки диода и емкости

Стрелка вправо представляет настройку проверки диода. Хотя для этого можно использовать настройку сопротивления, настройка проверки диода является наиболее точным режимом диагностики исправности диода.

Желтая отметка рядом с ней, которая выглядит как два рядом стоящих ТТ, является вторичной функцией, используемой для измерения емкости. Прежде чем продолжить, убедитесь, что через конденсатор, который вы хотите проверить, не протекает ток.

Номер 14: Переменный ток

Знак «A~» на значке мультиметра представляет настройку переменного тока, которая используется для измерения определенного количества переменного тока, потребляемого электрическим устройством или оборудованием.

Для этого мультиметр обычно используется с зажимной насадкой, расположенной вокруг провода. Отпечаток «Гц» является вторичной функцией для измерения частоты переменного тока.

Число 15: Постоянный ток

Параметр «A—» используется для измерения определенного количества постоянного тока, используемого электрическим устройством или оборудованием. Так же, как и при настройке переменного тока, мультиметр дополнительно используется с зажимной насадкой, расположенной вокруг провода.

Если вы никогда не измеряли постоянный ток, мы рекомендуем вам ознакомиться с нашим руководством по измерению силы постоянного тока.

Номер 16: Предупреждение о напряжении

Предупреждение о напряжении (или иногда «V-Chek», как в некоторых мультиметрах Fluke) — это настройка, обычно используемая в мультиметрах более высокого класса, используемая для обнаружения наличия напряжения. Вы можете использовать его для одновременного измерения напряжения и непрерывности.

Номер 17: Порт гнезда тока

Порт гнезда, обозначенный буквой «A» и обычно обведенный красной линией, используется только тогда, когда вы хотите измерить значения тока, которые, как ожидается, превышают 200 миллиампер. Вы всегда подключаете красный положительный щуп мультиметра к этому порту, чтобы избежать путаницы при следовании нашим руководствам по мультиметру.

Поскольку порт также иногда помечается как «10A Fused», вы также хотите всегда использовать этот порт, когда вы не уверены в величине тока, протекающего через цепь. Вы делаете это, чтобы избежать перегорания внутреннего предохранителя мультиметра.

Номер 18: Общий разъем

Разъем «COM» — это порт, к которому всегда подключается черный щуп мультиметра. «COM» представляет собой общий, а порт обычно имеет черную окантовку и используется для всех измерений мультиметра.

Номер 19: мАОм Jack Port

Главный разъем мультиметра используется для всех измерений, когда вы работаете с током ниже 200 миллиампер. Этот порт обычно помечен различными символами, поскольку он используется для всех измерений мультиметра, будь то миллиампер, напряжение переменного тока, напряжение постоянного тока, сопротивление или проверка диода, среди прочего.

Вы всегда подключаете красный щуп мультиметра к порту, и, как было сказано ранее, вы выбираете токовое гнездо порта только при измерении тока выше 200 мА.

Знание этих символов мультиметра поможет вам проводить точные и всесторонние тесты ваших цепей и устройств. Однако вам необходимо принять некоторые дополнительные меры безопасности, чтобы защитить себя и глюкометр от повреждений.

Меры безопасности мультиметра

Убедитесь, что щупы вашего мультиметра не повреждены в какой-либо форме, чтобы избежать коротких замыканий или утечки тока, так как это может повлиять на точность показаний.

Вы также проверяете все функции мультиметра и дополнительно убеждаетесь, что все световые и звуковые сигналы работают идеально.

Проверьте, не перегорел ли его внутренний предохранитель, всегда вставляйте щупы глубоко в соответствующие порты и, наконец, никогда не допускайте контакта двух щупов мультиметра во время электрического теста.

Видеоруководство

Вы также можете посмотреть наше видеоруководство по этой теме:

Заключение

Пользоваться мультиметром очень просто, а запомнить значение каждого из его символов намного проще, чем вы можете ожидать. Однако, помимо того, что вы просто знаете, что означают символы, вы должны понимать, когда использовать каждую настройку мультиметра, чтобы получить наиболее точные результаты.

Часто задаваемые вопросы

Что такое символ напряжения переменного тока?

Напряжение переменного тока обычно обозначается буквой «V» с волнистой чертой сверху, «V~» или «VAC». Милливольты, с другой стороны, представлены буквой «м», помещенной перед соответствующим символом (например, «мВ~»).

Что такое символ для Ом на метр?

Ом, который используется для измерения сопротивления, обозначается знаком подковы или символом омега (Ω). Вы можете увидеть символ звуковой волны, расположенный рядом с ним, который используется для непрерывного режима.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Символы мультиметра – что они означают

Вот важные символы, кнопки на интеллектуальном цифровом мультиметре KM01.

1. Кнопка REL/HOLD

Эта кнопка «HOLD» не сбрасывает показания, если вы нажмете эту кнопку примерно на 2 секунды. Эта функция очень полезна, когда вы измеряете показания измерительными щупами и не можете видеть показания мультиметра. Кнопка «REL» обнуляет измерения, которые вы недавно сделали. Эта функция полезна, когда вас интересуют относительные показания. Например, когда вы измеряете разность напряжений на домашнем электрощите. Сначала снимите показания на одной панели, нажмите кнопку «REL». Затем снимите показания напряжения на другом электрическом щите. Результатом, который мы получим, будет разница напряжений между двумя панелями.

2. Кнопка AUTO/FUNC

Когда мультиметр включен, он находится в интеллектуальном режиме, при нажатии этой кнопки включается ручной режим.

3. Кнопка режима Min/Max

При нажатии этой кнопки будут сохранены максимальное и минимальное значения измерения. Мультиметр подаст звуковой сигнал, если текущая или измеряемая переменная превысит заданный диапазон значений. Примечание. Эта кнопка не применима для измерения емкости, отношения частоты/скважности и температуры.

4. Кнопка выбора диапазона

Цифровые мультиметры бывают разных диапазонов. Нажмите эту кнопку, чтобы перейти в ручной режим, а затем выберите диапазоны в соответствии с измеряемой переменной. Диапазоны могут быть узкими или широкими, в зависимости от объекта, который мы измеряем. Чтобы вернуться к автоматическому выбору диапазона, снова нажмите эту кнопку примерно на 2 секунды. Примечание. Эта функция не работает в интеллектуальном режиме.

5. Кнопка SEL

Нажмите эту кнопку, чтобы выбрать различные функции вокруг диска, но она действительна только для теста напряжения, тока и живого теста.

6. Питание

Нажмите эту кнопку, чтобы включить/выключить мультиметр.

7. Напряжение переменного/постоянного тока

Обозначается заглавной буквой V и волнистой линией (для переменного тока), а также прямой линией (для постоянного тока) над буквой V. Переместите циферблат на эту букву V при измерении Напряжение переменного тока или напряжение постоянного тока. Напряжение переменного тока обычно измеряется в электрических цепях, а напряжение постоянного тока измеряется в электронных схемах, таких как аккумуляторы

8. Сопротивление

Ом — единица сопротивления в системе СИ, представленная «Ом». Переместите циферблат в положение «Ω» для измерения сопротивления. Значение сопротивления позволяет понять КПД схемы. Ток меньше в цепи или переключателях, если значение сопротивления высокое.

9. Тест на непрерывность

Тест на непрерывность используется для проверки любой неисправности в электрической цепи, будь то обрыв или короткое замыкание. Он представлен волнообразным сигналом на экране дисплея. Этот тест работает, посылая небольшое количество тока в цепь и проверяя, достигает ли ток другого конца или нет.

10. Тест диода

Этот тест используется для проверки исправности диода. Когда измерительные провода или щупы помещаются вокруг диода, на мультиметре появляется небольшое напряжение. На дисплее этот символ появится рядом с тестом непрерывности со стрелкой вправо и знаком плюс перед стрелкой. Вы можете переместить циферблат в сторону диода от непрерывности, нажав кнопку «авто/функция» на цифровом мультиметре KM601

11. Емкость

Конденсаторы электрические устройства; они хранят электрическую энергию. При использовании мультиметра для измерения емкости показания будут отображаться в фарадах. Символ емкости на дисплее будет выглядеть как две буквы «Т», обращенные друг к другу.

12. Напряжение переменного/постоянного тока в мВ

Обозначается заглавной буквой мВ и волнистой линией (для переменного тока), а также прямой линией (для постоянного тока) над буквой мВ. Переместите циферблат на эту букву мВ при измерении низкого (милли) напряжения переменного или постоянного тока. Напряжение переменного тока обычно измеряется в электрических цепях, а напряжение постоянного тока измеряется в электронных схемах, таких как батареи.

13. Отношение частоты к рабочему циклу

Герц (отображается на экране как Гц%) — это единица измерения частоты, определяемая как один цикл в секунду. Электрическая цепь может использовать фиксированную или переменную частоту. Вы лучше знаете, с каким из них вы имеете дело, когда проводите измерения частоты. Знак % показывает коэффициент заполнения в измерениях.

14. Температура

Переместите циферблат к символу «°C/°F», который является единицей измерения температуры, нажав кнопку авто/функции. Когда выводы мультиметра не подключены к какому-либо объекту, на дисплее будет отображаться температура окружающей среды.

15. Бесконтактное напряжение переменного тока

Переместите циферблат на «NCV live» на дисплее. Поместите датчик вокруг объекта, который вы тестируете. Если появляется зеленый сигнал, это означает, что вокруг объекта присутствует слабое напряжение, если индикатор подает звуковой сигнал, красный свет означает, что вокруг объекта присутствует высокое напряжение.

16. Ток в мА

Мультиметр использует эту настройку при измерении малого (в миллиамперах) тока в цепи.

17. Ток переменного/постоянного тока

Обозначается заглавной буквой A и волнистой линией (для переменного тока), а также прямой линией (для постоянного тока) над буквой A. Выберите сигнал переменного тока при измерении переменного тока, а выберите постоянный сигнал на дисплее нажатием кнопки «SEL» для измерения постоянного тока.

Используйте этот порт для всех тестов, но только с черным щупом.

Символы мультиметра и что они означают?

Символы мультиметра могут сбивать с толку, особенно если вы новичок в мультиметрах. В этом руководстве я объясню различные символы мультиметра и их значение. Я также приведу примеры того, как использовать каждый символ. К концу этого руководства вы сможете читать схемы мультиметра как профессионал!

Мультиметр — это электрическое испытательное устройство, измеряющее напряжение, силу тока и сопротивление. Мультиметры также могут проверять непрерывность и тестировать диоды. Чтобы использовать мультиметр, вам нужно установить мультиметр в правильный режим. Сделать это можно, повернув ручку мультиметра в нужный режим.

Наиболее распространенные символы мультиметра и что они означают?

Каждый символ мультиметра представляет собой отдельную функцию мультиметра. Некоторые мультиметры имеют больше символов, чем другие. Вот наиболее распространенные символы мультиметра и их значение:

Напряжение

:

Напряжения в основном представляют собой разность потенциалов между двумя точками. Чтобы измерить напряжение, вам нужно будет подключить выводы мультиметра к двум точкам. По сути, существует два типа напряжения: напряжение переменного тока (VAC) и напряжение постоянного тока (VDC) 9.0003

Напряжение переменного тока

Напряжение переменного тока обозначается символом, подобным этой волнистой линии (V~). Почти все бытовые приборы работают от источника переменного напряжения. Для измерения напряжения переменного тока все, что вам нужно сделать, это выбрать настройку напряжения переменного тока на мультиметре, чтобы проверить их. Если вы не знаете, как измерить напряжение мультиметром, нажмите здесь!

Напряжение постоянного тока

Напряжение постоянного тока обозначается прямой линией (V–) с тремя дефисами. Вся электрическая энергия запасается в виде напряжения постоянного тока, в виде аккумуляторов.

Ток:

Поток электронов в любой цепи называется током. Единицей тока в СИ является ампер с символом (А). Существует два типа тока: переменный ток (AC) и постоянный ток (DC). Чтобы измерить постоянный ток, будьте сознательны, иначе вы в конечном итоге испортите свою схему, а также предохранитель вашего мультиметра. Если вы не знаете, как измерить ток мультиметром, нажмите здесь!

Символ ампер постоянного тока – (A–), а символ ампер переменного тока – буква с волнистой линией (A~).

Сопротивление

Сопротивление в основном используется для измерения сопротивления потоку электронов в цепи. Единицей сопротивления в СИ является ом с символом (Ом). Если вы используете мультиметр с автоматическим выбором диапазона, то все, что вам нужно сделать, это «просто повернуть шкалу на Ω, и вы сможете измерить сопротивление любой катушки или резистора. полного пути для потока электронов. Мультиметр издает звуковой сигнал, если между двумя точками есть непрерывность. Вы можете использовать непрерывность для проверки предохранителей, диодов и других электронных компонентов. В некоторых мультиметрах возможность непрерывности находится в той же кнопке , но вы должны нажать кнопку выбора для этой смены устройства Знак будет таким, как показано на символе звукового сигнала.

Проверка диодов

Диоды в основном используются для того, чтобы позволить электронам течь только в одном направлении. Вы можете использовать мультиметр, чтобы проверить, работает ли диод или нет. Мультиметр покажет некоторые напряжения только в одном направлении. Если направление двустороннее, то это означает, что диод неисправен (Диоды в схемах не могут показывать должных результатов, поэтому всегда проверяйте их отдельно). Знак для проверки диодов указан ниже.

Емкость

Емкость используется для определения состояния конденсатора. Можно сказать, что это способность конденсатора накапливать заряд. Единицей емкости в системе СИ является фарад (Ф). Но в мультиметрах единицей измерения емкости является микрофарад. Символ емкости в мультиметрах (мкФ). Вы также мое руководство по измерению емкости с помощью мультиметра.

Температура

Не все мультиметры могут измерять температуру, но если ваш мультиметр может измерять температуру, то символ выглядит следующим образом (°C) со знаком градуса, а между ними написаны градусы Цельсия. Это единственный символ мультиметра, который не записывается в единицах СИ. Некоторые мультиметры также имеют опцию Фаренгейта (°F).

Нельзя напрямую измерять температуру; однако для измерения температуры можно использовать внешнюю термопару k-типа.

Миллиампер

Наименьшая единица измерения тока — миллиампер. Единицей измерения и символом миллиампер является (мА). Вы можете использовать мультиметр для измерения малых токов. Некоторые мультиметры также имеют опцию или знак микроампер (мкА).

Милливольт

Как и миллиампер, у нас тоже есть милливольты. Но милливольты всегда будут милливольтами постоянного тока, а не переменного тока. Единицей и символом милливольт является (мВ). Вы можете использовать мультиметр для измерения небольших напряжений с опциями мВ, потому что в небольшой электронике мы используем милливольты.

Частота

Герц — единица измерения частоты с символом (Гц). Вы можете использовать мультиметр для измерения частоты переменного тока (AC). Частота может измеряться как в килогерцах, так и в мегагерцах. Символы обеих единиц (кГц) и (МГц) соответственно.

Некоторые мультиметры также имеют функцию измерения рабочего цикла, но это не является обычным явлением. Символ рабочего цикла (%).

Режим LoZ

Режим LoZ является сокращенной формой режима низкого импеданса. Этот режим используется для устранения паразитных напряжений. Вы можете использовать этот режим, чтобы проверить, есть ли напряжение в цепи или нет. Символом функции низкого импеданса является LoZ.

Кнопки на мультиметре символы и что они означают?

Удержание данных

На самом деле это не символ мультиметра, но у большинства цифровых мультиметров есть эта функция. Удержание данных используется для удержания показаний на дисплее после того, как вы отключили измерительные провода от цепи. Это очень полезно, когда вы пытаетесь провести чтение в сложной ситуации.

Автоматический выбор диапазона

Это еще одна функция, которая чаще всего используется в цифровых мультиметрах. Эта функция используется для автоматической установки диапазона мультиметра. Например, если вы пытаетесь измерить 20 В, мультиметр автоматически установит диапазон 20 В.

Относительный

Эта функция используется для измерения изменений значений. Например, если вы пытаетесь измерить изменение сопротивления, вы можете использовать эту функцию.

МАКС./МИН.

Эта функция используется для измерения максимального и минимального значения показаний. Это действительно полезно, когда вы пытаетесь найти пиковое значение чтения.

Среднее значение

Эта функция используется для получения среднего значения показания. Это полезно, когда вы пытаетесь найти среднее значение чтения.

Кнопка диапазона

Эта кнопка находится в верхней части точки набора номера. вы можете установить диапазон измерений, которые вы делаете, просто нажав на нее несколько раз. Каждое нажатие даст вам периодическое изменение в диапазоне соответствующих выбранных переменных.

Различные части мультиметра и их символы

Теперь, когда вы знаете различные символы, используемые в мультиметре, давайте посмотрим на различные части мультиметра и все символы. Некоторые мультиметры также оснащены световыми индикаторами для предупреждения о неправильном подключении электрода или режимах NCV.

Корпус мультиметра

В корпусе мультиметра размещены все его различные части. Корпус мультиметра обычно делают из пластика или металла. Корпус из силиконовой резины также используется для защиты мультиметра от повреждений.

Тестовые провода

Тестовые провода используются для подключения мультиметра к цепи. Измерительные провода обычно изготавливаются из меди или алюминия. Существует несколько рейтингов кошек, начиная с CAT I и заканчивая CAT IV.

Вы также можете приобрести отдельные тестовые провода в соответствии с вашими требованиями к работе. Для вашего удобства мы подобрали для вас несколько тестовых лидов.

Дисплей

На дисплее отображаются все показания. Дисплей может быть либо аналоговым дисплеем, либо цифровым дисплеем.

Аналоговый дисплей

Аналоговый дисплей является наиболее распространенным типом дисплея. Аналоговый дисплей используется для отображения показаний в формате стрелки. Вы можете отрегулировать положение иглы для калибровки с помощью ручки в центре нижней части дисплея.

Цифровой дисплей

Цифровой дисплей используется для отображения показаний в числовом формате. Экран цифрового мультиметра обычно изготавливается из ЖК-дисплея или светодиода. Он может иметь семисегментный дисплей или дисплей на 20 000 отсчетов в зависимости от мультиметра.

Ручка выбора

Ручка выбора используется для выбора различных функций мультиметра. Ручка выбора обычно изготавливается из пластика или металла. Наиболее распространенные символы также упомянуты выше.

Вывод:

Марки мультиметров могут отличаться, но символы почти одинаковы. Итак, если вы не знаете о символах цифрового мультиметра и их значении, то это руководство для вас. Мультиметр — очень универсальный и важный инструмент для любого энтузиаста электрики и электроники. Его можно использовать для измерения напряжения, тока, сопротивления и частоты. Кроме того, есть и другие параметры, которые можно проверить с помощью мультиметра, такие как рабочий цикл, емкость и режим LoZ. В некоторых мультиметрах, таких как Fluke 87V, также имеется зажимное крепление, так что вы также можете измерять более высокие токи.

Большинство мультиметров также имеют функцию удержания данных, позволяющую удерживать показания на дисплее после того, как вы отсоединили измерительные провода от цепи. Если вы ищете мультиметр, обязательно проверьте все функции, прежде чем покупать его. Если вы изо всех сил пытаетесь получить лучший мультиметр в соответствии с вашими потребностями, нажмите здесь.

Надеюсь, эта статья оказалась вам полезной. Если у вас есть какие-либо вопросы, не стесняйтесь задавать их в комментариях ниже.

Символ цепи мультиметра (руководство)

Опубликовано: 1 июня 2022 г. Сэм Орловский

Категории Обучение

Метки Мультиметр

Мультиметр используется для измерения напряжения, сопротивления, тока и непрерывности. Это один из наиболее часто используемых электроинструментов. Следующее, что нужно сделать после покупки, это научиться правильно снимать показания.

У вас есть цифровой мультиметр, но вы не знаете, с чего начать? Вы попали в нужное место. Пожалуйста, продолжайте читать, чтобы узнать все, что вам нужно знать о схемных символах мультиметра и их значениях.

Символы мультиметра, которые необходимо знать

Символы мультиметра — это символы, которые вы найдете на принципиальной схеме.

Включая;

1. Символы мультиметра напряжения Видео | Объяснение GCSE Physics

Поскольку мультиметры измеряют напряжение постоянного тока (DC) и переменного тока (AC), они отображают более одного символа напряжения. Обозначение напряжения переменного тока для старых моделей мультиметров — VAC. Производители помещают волнистую линию над буквой V для более новых моделей, чтобы указать напряжение переменного тока.

Для напряжения постоянного тока производители помещают пунктирную линию со сплошной линией поверх нее над V. Если вы хотите измерить напряжение в милливольтах, то есть 1/1000 вольта, поверните шкалу на мВ.

2. Символы мультиметра сопротивления Видео | Объяснение GCSE Physics

Еще один символ схемы мультиметра, который вы должны знать, представляет сопротивление . Мультиметр посылает слабый электрический ток по цепи для измерения сопротивления. Греческая буква Омега (Ом) — это обозначение сопротивления на мультиметре. Вы не увидите линий над символом сопротивления, так как счетчики не различают сопротивление постоянного и переменного тока. (1)

3. Текущий символ мультиметра  Видео | Объяснение GCSE по физике

Вы измеряете ток так же, как измеряете напряжение. Это может быть переменный (AC) ток или постоянный ток (DC). Обратите внимание, что ампер или ампер — это единица измерения силы тока, что объясняет, почему символ мультиметра для тока — А.

Глядя прямо сейчас на свой мультиметр, вы увидите букву «А» с волнистой линией над ней. Это переменный ток (AC). Буква «A» с двумя линиями — пунктирной и сплошной над ней — представляет собой постоянный ток (DC). При измерении тока с помощью мультиметра доступны варианты выбора: мА для миллиампер и мкА для микроампер.

Гнезда и кнопки

Каждый цифровой мультиметр поставляется с двумя проводами — черным и красным. Не удивляйтесь, если ваш мультиметр оснащен тремя или четырьмя разъемами. Все, что вы тестируете, определяет, куда вы подключаете провода.

Вот использование каждого;

• COM – общий разъем единственный черный. Вот куда идет черный провод.
• A – сюда подключается красный провод при измерении силы тока до 10 ампер.
• мА мкА — этот разъем используется при измерении чувствительного тока менее ампера, когда мультиметр имеет четыре разъема.
• мАОм — Гнездо для измерения напряжения, температуры и чувствительного тока, если ваш мультиметр поставляется с тремя гнездами.
• ВОм – Для всех других измерений, кроме тока.

Изучите свой мультиметр, особенно верхнюю часть дисплея мультиметра. Вы видите две кнопки — одну справа и одну слева?

• Shift – производители могут выделить две функции для некоторых положений циферблата из соображений экономии места. Чтобы получить доступ к функции, отмеченной желтым цветом, нажмите кнопку Shift. Желтая кнопка Shift может иметь или не иметь метку. (2)
• Удержание — нажмите кнопку удержания, если вы хотите заморозить текущие показания для последующего использования.

Подведение итогов

У вас не должно возникнуть проблем с получением точных показаний цифрового мультиметра. Мы надеемся, что после прочтения этой полезной информации вы чувствуете себя достаточно хорошо знакомыми с символами мультиметра.

Взгляните на некоторые из наших статей ниже.

• Таблица символов мультиметра
• Символ емкости мультиметра
• Символ напряжения мультиметра

---

Каталожные номера
(1) Греческая буква – https://reference. wolfram.com/html 2) экономия места — https://www.buzzfeed.com/jonathanmazzei/space-saving-products

Ссылка на видео

Насколько полезной была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – электротехника
Место проживания: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом.
