Как использовать мультиметр: особенности измерений и других функций

Нередко бывает, что в домашних условиях необходимо замерить напряжение в сети или проверить на целостность лампочку с матированным стеклом. Чем же воспользоваться в таких случаях?

Несомненно, самым удобным и распространенным прибором в наше время стал мультиметр, или тестер. Многие, у кого дома имеется такой прибор, даже не догадываются, как правильно пользоваться мультиметром, и не знают всех функций, на выполнение которых он способен. Ну а кто-то задумался о приобретении, но сомневается, опасаясь, что подобное устройство слишком сложное, и работа с ним будет не каждому под силу.

Однако подобные опасения беспочвенны — пользоваться цифровым мультиметром достаточно просто. Дело в том, что основная задача при работе с подобным прибором — понять сам мультиметр, указанные на нем обозначения, а также разобраться во всех функциях устройства, что сделать не так и сложно.

А уж измерение тестером — совсем простое занятие. Главное — это инструкция, которую необходимо тщательно изучить.

Для начала необходимо понять, что представляет собой это устройство.

Внешний вид цифровых мультиметров

Что такое мультиметр и как им пользоваться?

Принцип работы мультиметра достаточно прост и сочетает в себе функционал целого ряда устройств для измерения различных величин, как в области электричества, так и электроники — функции тестера очень разнообразны. Пользуются этим прибором и профессиональные электрики, и домашние мастера, но он может быть полезен и для новичков.

Минимальный набор измерений подобного устройства — это напряжение, сила тока и сопротивление. Конечно, в наше время практически невозможно встретить на прилавках мультиметры со столь скудным набором возможностей.

Современные измерительные приборы подобного типа могут помочь в измерении емкостей конденсаторов, дают возможность оценить работоспособность диодных элементов.

С их помощью возможна проверка транзисторов, температуры, ну а некоторые модели выпускаются и со встроенным низкочастотным генератором.

Как раз по причине столь обширного набора возможностей современных многофункциональных измерительных приборов и появляются сомнения, насколько тяжело с ними разобраться.

К тому же подобные устройства могут быть как цифровыми, так и аналоговыми. Не вникая в суть слишком глубоко, можно сказать, что отличие этих видов заключается в приборах, отражающих показатели измерений. Аналоговый вариант исполнения оснащен стрелочной шкалой (его также называют стрелочным мультиметром или «цешкой»), ну а цифровой имеет жидкокристаллический дисплей и некоторые, принимая во внимание его простоту, называют его «мультиметр для чайников». Дело в том, что стрелочный тестер — довольно устаревший вариант. К тому же он весьма неудобен в замерах и имеет погрешности. Поскольку цифровые мультиметры на сегодняшний день наиболее распространены, о них и пойдет речь.

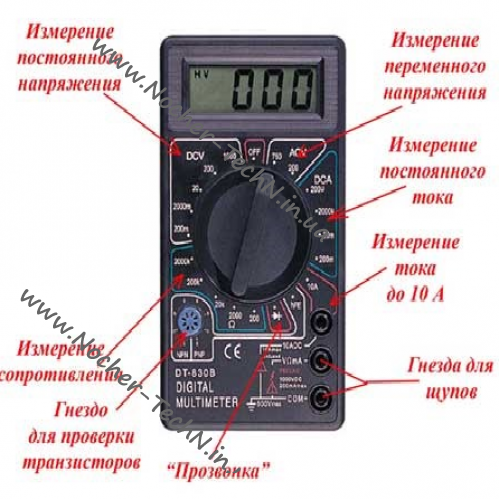

Лицевая панель. Обозначения

Устройство

Мультиметр является сложным электронным прибором. Питание для его работы обычно осуществляется посредством батареи номиналом 9 В (крона). Более простые модели многофункциональных измерителей могут питаться от обычной батарейки, типа АА.

Внутри мультиметра обязательно присутствует плавкий предохранитель, поэтому при неправильном подключении или перегрузке прибора его электронная часть будет защищена, но только при условии (внимание!), что штекер щупа в момент перегрузки не был включен в гнездо «10 А». Если такое произошло, необходимо вскрыть корпус устройства и заменить его. Обычно устанавливается предохранитель номиналом в 250 мА.

При подключении штекера щупа в гнездо «10 А» нужно быть предельно внимательным. Перегрузка в этом положении выведет из строя тестер, т.к. напряжение пойдет мимо плавкого предохранителя.

Как работать с прибором?

Основная задача перед началом работы с мультиметром — понять расшифровку обозначений на передней панели для возможности правильного его включения и последующего использования. Также необходимо понять и то, куда включаются щупы для измерения тех или иных величин. Имеет смысл рассмотреть основные величины измерений, а также, уже после, второстепенные.

Напряжение

Для начала разберемся с напряжением. Обозначения на мультиметре этого параметра — DCV и ACV. Как известно, оно может быть постоянным (обозначен как DCV) и переменным (АСV). Щупы при подобном измерении располагаются следующим образом: черный провод — в гнездо, обозначаемое символом «СОМ», а красный — в разъем «V, R, mA». Нужно заметить, что таким образом щупы, используемые для замеров, подключаются для всех измерений различных величин, за исключением замера силы тока свыше 200 мА.

Варианты подключений при измерениях различных величин

Для проверки напряжения (как, собственно, и всех остальных величин), необходимо выставить переключатель на нужный вид измерения, в положение более высокого значения.

Т.е. при проверке сети с номинальным напряжением 220 V, переключатель устанавливается на 750 V или 1000 V, что составляет максимум измеряемого мультиметром напряжения.

Щупы для измерения при этом подключаются параллельно, т.е. их можно вставить в розетку.

В современных тестерах все обозначения маркируются на общепринятом английском языке.

Сила тока

Данный параметр обозначен на мультиметре как DCA, и с его помощью можно измерить постоянный ток. Как уже говорилось, для замера силы тока до 200 мА щупы используются так же, как и при проверке напряжения сети. При токе свыше 200 мА красный провод включается в отдельное гнездо, которое и обозначено символом 10 А.

Важно то, что при замере силы тока прибор включается в цепь последовательно. При параллельном подключении в таком положении переключателя мультиметр сгорает, а потому проводить такие эксперименты не стоит — правила пользования к устройству это запрещают, равно как и превышение подключаемого к мультиметру напряжения или тока.

Нужно отметить, что подобными многофункциональными измерительными приборами невозможно замерить силу переменного тока, т.к. подобное измерение не предусмотрено, а потому рассматривать следует только постоянный. Как и при других замерах, переключателем необходимо выставлять более высокий показатель, во избежание выхода прибора из строя. Если эти данные неизвестны, задается максимальный уровень, с последующим снижением по мере надобности. Делается это для более точных замеров. Нужно помнить, что работа с мультиметром требует внимательности и аккуратности и не терпит спешки.

Сопротивление и режим прозвона

Прозвон на целостность или короткое замыкание

Также имеется возможность при помощи подобного многофункционального измерительного прибора проверить сопротивление и во всей цепи, и на отдельном ее участке. Переведя переключатель в нужное положение области, обозначенной значком «омега» (Ω), нужно прикоснуться к обеим сторонам проверяемого элемента либо к двум сторонам цепи.

Если же не требуются точные показания сопротивления, а просто необходимо проверить цепь на целостность, то можно установить переключатель в положение звукового сигнала (картинки в форме точки и расширяющихся вправо черточек). Тогда, при разорванной цепи, не произойдет ровным счетом ничего. Ну а при отсутствии разрыва, т.е. при коротком замыкании, раздастся звуковой сигнал. Таким образом проверяются лампочки или различные нагреватели.

Можно привести пример, как использовать мультиметр в домашних условиях. В квартире отключили горячую воду (как это часто бывает), и вроде бы проблем с кипятком нет, но… нажимаем на кнопку — и ничего не происходит. Разберемся, как пользоваться тестером для чайников, вернее для их проверки. Начинать следует всегда с самого простого, а после двигаться к сложному.

Для начала ставим переключатель в положение 750 ACV и проверяем напряжение в розетке. Если оно от 210 до 240 В, все нормально, двигаемся дальше.

Теперь нужно вскрыть платформу, т.

е. питающую подставку (при условии, что нет возможности прикоснуться щупами к контактам). Выставив переключатель в положение звукового сигнала, приложив один щуп к контакту, вторым попеременно прикасаемся к вилке. Звуковой сигнал должен быть на обоих (разных) контактах.

Дальше, если все в порядке, придется открутить тепловой элемент и так же прозвонить его. Между контактами тэна должно быть короткое замыкание, т.е. звуковой сигнал. Если его нет, это значит, что элемент сгорел. Если есть, тогда проблема в термопластинах, и они требуют замены.

Прозвон питающего кабеля на целостность

Другие возможные измерения

Использовать тестер можно и для дополнительных измерений, таких, как емкость конденсатора или даже замер температуры. Все подобные функции также вынесены на лицевую панель, и разобраться с ними труда не составит. К тому же для начинающих необходимы лишь те функции, которые и были описаны, ну а если человек начинает проверять емкость конденсатора при помощи мультиметра, значит он уже не дилетант, и эта статья для него ничего нового не откроет.

Возможные неисправности

Как и любой другой прибор, тестер может отказать. Причин тому много, но основные и самые распространенные необходимо рассмотреть более детально. Главное — не паниковать, а спокойно во всем разобраться. Итак, как проверить мультиметр и что делать, если не включается прибор или на дисплее ничего не изменяется:

Убедиться в наличии заряженных питающих элементов. А проще сразу заменить их новыми.
При пассивном включенном состоянии тестер переходит в эконом-режим. Нужно выключить, а после снова включить его.
Проверить правильность подключения щупов.
Проверить правильность подключения к цепи в процессе измерения.
Проконтролировать, чтобы переключатель был в нужном положении.
При высвечивании на экране «0» или «OL», «OVER» нужно перевести переключатель выше по шкале, т.к. такое обозначение высвечивается при перегрузке.

Если же тестер и после всех перечисленных действий не включился, необходимо менять плавкий предохранитель.

Плавкие предохранители. В этом приборе их два

Нужен ли такой прибор дома

На этот вопрос ответить можно только подтверждением. Ведь действительно, подобный тестер —незаменимое устройство в домашнем использовании, как для профессионала, так и для обычного человека. Ситуации могут возникнуть разные, и нужно уметь оперативно их исправить. Вот как раз подобное устройство и поможет в любой проблеме с электроприборами в доме.

Ведь, как стало ясно, разобраться с его функциями не так уж и сложно, а возможностей мультиметр предоставляет огромное количество.

Конечно, некоторые могут сказать, что в любой подобной ситуации проще вызвать электрика, но когда неисправность устранена своими руками или хотя бы обнаружена до прихода электромонтера (что сделать достаточно просто, используя подобный тестер) — это экономит время. И к тому же, какой смысл платить за то, что можно сделать своими руками бесплатно. А потому использование мультиметра вполне оправданно.

Главное при работе с тестером — не забывать, что напряжение в бытовой электросети — 220 В, и оно опасно для жизни, и поэтому, прежде чем касаться рукой каких-либо оголенных контактов, необходимо полное отключение электроэнергии.

Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Создаем приспособление для измерения тока в розетке	Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.
Схема подключения нашего устройства	Подключение розетки номер один несколько отличается от обычного. К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.
Подключение розеток в нашей схеме	К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.
Подключение щупов мультиметра	Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.
Измерения тока в розетке при помощи мультиметра	Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.

Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R – сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

– Красный щуп в гнездо VΩmA

– Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Учимся пользоваться мультиметром | HamLab

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV – измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора

– генератор прямоугольных импульсов

o))) – прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи. Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак “-” рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.

Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого резистора 8.3 кОм.

Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них “крокодилы” рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!

Как измерить электрическое сопротивление цепи мультиметром

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочка не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко найти причину их поломки и отремонтировать наушники.

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта. Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения числа на 1000, M обозначает Мега, и число нужно умножить на 1 000 000.

Если переключатель установить в положение 2k, то при измерении резистора номиналом 300 кОм прибор покажет перегрузку. Необходимо переключить его в положение 2М. В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда можно в процессе измерений его переключить.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

Иногда при проверке резистора, омметр показывает, какое-то сопротивление, но если резистор в результате перегрузок изменил свое сопротивление и оно уже не соответствует маркировке, то такой резистор применять недопустимо. Современные резисторы маркируются с помощью цветных колец. Определить номинал резистора, маркированного цветными кольцами удобней всего с помощью онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов

маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных

5 цветными кольцами

Проверка диодов мультиметром или тестером

Полупроводниковые диоды широко применяются в электрических схемах для преобразования переменного в постоянный ток, и обычно при ремонте изделий, после внешнего осмотра печатной платы в первую очередь проверяют диоды. Диоды изготавливают из германия, кремния и других полупроводниковых материалов.

По внешнему виду диоды бывают разной формы, прозрачные и цветные, в металлическом, стеклянном или пластмассовом корпусе. Но они всегда имеют два вывода и сразу бросаются в глаза. В схемах в основном применяются выпрямительные диоды, стабилитроны и светодиоды.

Условное обозначение диодов на схеме представляет собой стрелку, упирающуюся в отрезок прямой линии. Обозначается диод латинскими буквами VD, за исключением светодиодов, которые обозначаются буквами HL, В зависимости от назначения диодов в схему обозначения вносятся дополнительные элементы, что и отражено на чертеже выше. Так как в схеме диодов бывает больше одного, то для удобства после букв VD или HL добавляется порядковый номер.

Проверить диод гораздо легче, если представлять, как он работает. А работает диод как ниппель. Когда Вы надуваете мячик, резиновую лодку или автомобильное колесо, то воздух в них входит, а обратно его не пускает ниппель.

Диод работает точно также. Только пропускает в одну сторону не воздух, а электрический ток. Поэтому для проверки диода нужен источник постоянного тока, которым и может служить мультиметр или стрелочный тестер, так как в них установлена батарейка.

Выше представлена структурная схема работы мультиметра или тестера в режиме измерения сопротивления. Как видно, на клеммы подается напряжение постоянного тока определенной полярности. Плюс принято подавать на красную клемму, а минус на черную. При прикосновении к выводам диода таким образом, что плюсовой выход прибора окажется на анодном выводе диода, а минусовой на катоде диода, то ток через диод пойдет. Если щупы поменять местами, то диод ток не пропустит.

Диод обычно может иметь три состояния – быть исправным, пробитым или в обрыве. При пробое диод превращается в отрезок провода, будет пропускать ток при любом порядке прикосновении щупов. При обрыве напротив, ток не будет идти никогда. Редко, но бывает и еще одно состояние, когда изменяется сопротивление перехода. Такую неисправность можно определить по показаниям на дисплее.

По выше приведенной инструкции можно проверять выпрямительные диоды, стабилитроны, диоды Шоттки и светодиоды, как с выводами, так и в SMD исполнении. Рассмотрим, как проверять диоды на практике.

В первую очередь необходимо, соблюдая цветовую маркировку, вставить в мультиметр щупы. Обычно в COM вставляется черный провод, а в V/R/f – красный (это плюсовой вывод батарейки). Далее необходимо установить переключатель режимов работы в положение прозвонки (если есть такая функция измерений), как на фотографии или в положение 2kOm. Включить прибор, сомкнуть концы щупов и убедиться в его работоспособности.

Практику начнем с проверки древнего германиевого диода Д7, этому экземпляру уже 53 года. Диоды на основе германия сейчас практически не выпускают из-за высокой стоимости самого германия и низкой предельной рабочей температуры, всего 80-100°С. Но эти диоды имеют самое маленькое падение напряжения и уровень собственных шумов. Их очень ценят сборщики ламповых усилителей звука. В прямом включении падение напряжения на диоде из германия составляет всего 0,129 В. Стрелочный тестер покажет приблизительно 130 Ом. При смене полярности мультиметр показывает 1, стрелочный тестер покажет бесконечность, что означает очень большое сопротивление. Данный диод исправен.

Порядок проверки кремниевых диодов не отличается от проверки сделанных из германия. На корпусе диода, как правило, помечается вывод катода, это может быть окружность, линия или точка. В прямом включении падение на переходе диода составляет около 0,5 В. У мощных диодов напряжение падения меньше, и составляет около 0,4 В. Точно также, проверяются стабилитроны и диоды Шоттки. Падение напряжения у диодов Шоттки составляет около 0,2 В.

У мощных светодиодов на прямом переходе падает более 2 В и прибор может показывать 1. Но тут сам светодиод является индикатором исправности. Если при прямом включении видно, даже самое слабое свечение светодиода, то он исправен.

Надо заметить, что некоторые типы мощных светодиодов состоят из цепочки включенных последовательно несколько светодиодов и внешне это не заметно. Такие светодиоды иногда имеют падение напряжения до 30 В, и проверить их возможно только от блока питания с напряжением на выходе более 30В и включенным последовательно со светодиодом токоограничивающим резистором.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.

Роман 11.11.2015

Александр, здравствуйте!
При выпайке одного из выводов резистор поломался пополам. Подскажите пожалуйста номинал сопротивления, цифры на нем такие есть ОМЛТ 12К 5% 7к4.
И просто интересно, поломанный резистор если спаять, он получается будет рабочий?

Александр

Здравствуйте, Роман!
Номинал резистора 12 кОм. Даже номинал переломленного резистора без маркировки можно определить с помощью мультиметра.
Резистор представляет собой керамическую трубку, на который нанесен резистивный слой.
Щупы тестера прикладываются к выводу и на торце нащупывается этот слой по показанию прибора. Так же поступают со второй половинкой. В сумме получится номинал целого резистора.
Спаять сломанный резистор не получится, так как резистивный слой представляет собой тонкий слой резистивного материала.

Что такое мультиметр и как им пользоваться

Любой установщик дополнительного оборудования в своей практике рано или поздно сталкивается с тем, что надо продиагностировать тот или иной установленный ДОП. И если это электрический ДОП, то нужны необходимые приборы. Одним из таких приборов является мультиметр.

Как пользоваться мультиметром

Они бывают аналоговые и цифровые. В этой статье поговорим о цифровом мультиметре на примере мультиметра DT832.

Цифровой мультиметр (его еще называют просто тестер) незаменим во многих отраслях различного производства. Необходим он также автоэлектрикам и, собственно, установщикам дополнительного оборудования. Конечно же, можно использовать отдельный прибор для замеров каждой интересующей величины: для напряжения – вольтметр, для силы тока – амперметр; для сопротивления – омметр.

Но, во-первых, нам не нужна такая точность в измерениях, а, во-вторых, в одном компактном приборе иметь все это гораздо удобней.

И так, как вы уже поняли, измерять этим прибором можно ток, напряжение, и сопротивление. Причем ток постоянный и переменный. Нас переменный ток не интересует, так как в автомобилях ток постоянный.

Для начала работы с мультиметром необходимо:

разобраться с назначением разъемов,
научиться вбирать нужный режим измерений
выучить основные обозначения электроники чтоб понимать что в чем измеряется и какое имеет обозначение та или иная величина.
ну и проверить мультиметр на работоспособность.

В том, как проверить мультиметр, нет ничего сложного – заключается в проверке целостности и надежности подключения щупов. Для этого переводим переключатель на измерение предельного сопротивления и соединяем щупы между собой. Если мультиметр показывает «0» то прибор исправен.

Обозначения:

~ или AC – перменный ток
– или DC – постоянный ток
А – сила тока ( измеряется в амперах)
V – напряжение (измеряется в вольтах)
Ω – сопротивление ( измеряется в омах)
μ, m, k, M – приставки, обозначающие кратные величины (соответственно микро – 10 в 6-ой степени, мили – 10 в 3-ей степени, кило – 10 в 3-ей степени, мега – 10 в 6-ой степени).

Теперь рассмотрим прибор поближе.

Измерения мультиметр снимает при помощи так называемых щупов.

Они вставляются в специальные гнезда. Гнезд всего 3:

Под названием COM – это минус или масса. В него вставляется черный провод. Всегда. Не зависимо от того куда вставлен второй щуп.

VΩmA – гнездо, предназначенное для замеров напряжения, сопротивления и сылы тока до 200mA.

Третье гнездо так и подписано 10A – предназначено оно для замеров тока от 200mA до 10А (большие токи).

Как измерить напряжение мультиметром

Чтоб измерить напряжение мультиметром, надо для начала определить вид измеряемого напряжения и его приблизительное значение. Если напряжение не известно даже приблизительно, то нужно выбирать самое большое значение на мультиметре.

На мультиметре нужно выбрать положение большее, чем замеряемое напряжение. Например, проверяя напряжение батарейки 3В, нужно выбирать положение мультиметра на постоянное напряжение 20.

Минусовой щуп (черный) прикладываем к минусу батарейки, плюсовой – к плюсу.

Я брал новую батарейку (старой не нашлось). Как видим, заряд батарейки 3.26В.

Для примера, чтоб замерить напряжение в домашней розетке, которое должно быть 220В, нам нужно выбрать переменное напряжение 750.

Есть несколько особенностей в измерении напряжения мультиметром:

если пробовать измерить постоянное напряжение в режиме переменного, то он покажет 0, если наоборот, то прибор может выйти из строя;
если не соблюсти полярность при замерах постоянного напряжения, то показания останутся такими же, только появится знак «-».

Как измерить силу тока мультиметром

Мультиметр DT832 может измерять только силу постоянного тока.

Перед замерами, первым делом, нужно правильно установить щупы в гнездах: при измерении величины до 200 mA вставляем красный щуп в гнездо «VΩmA», при замерах от 200 mA до 10A – в генздо «10А»

И обязательно выбрать предел измерений больше, чем предполагаемая сила тока. Как в случае с напряжением, если сила тока не известна даже приблизительно, выставляем максимальное значение.

ВАЖНО!

Сила тока мультиметром в режиме амперметра замеряется в разрыв цепи (последовательно). Если подключить мультиметр параллельно, он может выйти из строя!

Для примера измерим силу тока АКБ автомобиля. Иначе говоря, узнаем, сколько потребляет автомобиль, или утечку тока.

От АКБ отсоединяем плюсовую клемму. И подсоединяем красный провод к АКБ, предварительно вставленный в гнездо «10А». Вообще, нормальное потребление автомобиля, без установленного на него ДОПа, примерно 20-30 mA. Но до тех пор, пока машина не «уснет», то есть пока она прозванивает все системы, потребление тока может быть и 2-3А. Дабы нам не спалить предохранитель на мультиметре, подключаемся в «10А». Черный провод в гнездо COM и к отсоединенной клемме.

Выставляем прибор на замер силы тока и смотрим показания. Силу тока начинайте мерить с максимального предела, то есть с 10А.

Как видим, в данный момент, утечка тока 0,21А или 210mA. Так много, потому что машина еще не уснула и на ней установлена сигнализация.

Тут, как и в случае с замером напряжения, если поменять щупы местами, то ничего не изменится, просто появится знак «-»

Как померить сопротивление мультиметром

При использовании мультиметра в режиме омметра необходимо знать некоторые вещи.

Сопротивление элемента можно мерить при отключении его от цепи, но
Если мерить сопротивление на элементе в цепи, нельзя давать нагрузку. Прибор может выйти из строя.
Если мерить малые сопротивления, то щупы мультиметра могут давать погрешность.
В отличие, от замеров напряжения и силы тока, при измерении сопротивления, если превысить предел измерения, то ничего не сгорит и не выйдет из строя. Просто на экране появится «1».

Измерим сопротивление на резисторе с сопротивлением в 300 Ом. Черный щуп – в гнездо COM, красный – в гнездо «VΩmA».

Поворачиваем переключатель мультиметра в положение измерения сопротивления. Для наглядности я выставил на самый минимальный предел

Как видите, сопротивление резистора больше выставленного предела. По этому на экране «1». Увеличиваем предел.

И видим, что сопротивление резистора составляет 294 Ом. Для наглядности еще пощелкаем переключателем.

0,29 кОм (кило Ом) или:

0.02 МОм (мега Ом).

Режим прозвонки на мультиметре

Измерение напряжения, тока и сопротивления – основные и наиболее часто используемые функции мультиметра. Но не менее важной функцией также является режим прозвонки. Для этого щупы надо вставить в те же гнезда, что и при замере сопротивления и повернуть переключатель в режим прозвонки.

Чтобы проверить целостность провода, нужно подсоединить щупы к разным концам провода. При замыкании мультиметр издаст звуковой сигнал. Это свидетельствует о целостности провода. Если звуков нет, значит где то обрыв. В этом случае, один из щупов перемещаем ближе к другому до тех пор пока не появится звуковой сигнал. Если сигнал появился, значит обрыв находится в той части провода, которая находится не между щупами.

Опубликовано 5 фев 2017 – 17:02 пользователем Иван

Как пользоваться мультиметром или тестером?!

Мультиметр или тестер является чуть ли не самым главным прибором для любого электрика и автоэлектрика, и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор.

Прежде всего мультиметр и тестер – это приборы для измерения постоянного напряжения, переменного напряжения, постоянной силы тока, сопротивления, а также для теста диодов, транзисторов и прозвонки.

О том, как пользоваться мультиметром, знает каждый электрик, однако обычному человеку тоже может понадобится воспользоваться этим прибором. Если потребовалось уточнить исправность проводки дома, радиодетали, узнать, сколько электрического тока потребляет тот или иной бытовой прибор, какова сила тока в сети или её напряжение, информация о простых измерительных манипуляциях с мультиметром будет кстати.

В чём разница, между мультиметром и тестером

Разница не только по внешним отличия, но и по функциональным, хотя они и схожи. Мы не будем сравнивать плюсы и минусы каждого, ведь для каждого рода работ с прибором они будут свои.

Что такое мультиметр или тестер

Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:

– OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.

– ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.

– DCV а здесь мы смотрим постоянное напряжение.

– DCA тут меряется постоянный ток.

– Ω а в данном отделе высчитывается сопротивление.

Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями

А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD. Как правило, на моделях мультиметров серии 830D этот разъем расположен выше остальных и подписан соответствующим образом. В других моделях он также подписан, но может быть расположен в другой части прибора.

Как измерить напряжение

При использовании мультиметра важно помнить, чёрный щуп подключается в разъем COM прибора, в отечественных приборах может иметь обозначение в виде звёздочки или массы *, а красный или белый подключаем (вставляем) в разъем “VΩmA”. В отличие от тестера, для мультиметра перепутать полярность при замерах постоянного напряжения не страшно, а вот стрелочный тестер можно так запросто привести в негодность. Стрелочники боятся переплюсовки, а мультиметр лишь добавит знак “–“ к показанию. Но для обоих приборов важен выбор пределов измерений. Если ожидается что на этом участке цепи, или на автомобильном АКБ напряжения будет 12 В, значит нам нужно выставить предел измерений DC 20, если 150 В, то предел DC 200. Причем режим мультиметра и тестера выведет показания переменного напряжения в постоянное, если конечно тестер не совсем старого образца. Т.е. не забываем о пределах на приборах, это важно! При замере напряжения к примеру дома в розетке, ожидаемо что там должно быть примерно 220В переменного напряжения, значит на мультиметре выставляем предел АС 750, т.к. предыдущий предел АС 200 маловат для ожидаемого напряжения и при попытке замера на нём можно вывести прибор из строя. На тестере переключаем соответствующую кнопку или режим, также выбираем предел измерений, для переменного напряжения режим будет обозначен соответствующим значком.

При замерах высокого напряжения читаем о технике безопасности, новичкам в такие цепи лезть крайне не советуем, это опасно не только для здоровья, но и для жизни!

Мультиметр полуавтомат или автомат

Профессионалам с ним работать намного удобнее. Ведь не нужно постоянно переключать пределы измерений, но на полуавтомате всё же нужно переключать режимы, галетным переключателем и клавишей RANGE. Последней уже производится выбор необходимого режимы измерений. Также мультиметры полуавтоматы и автоматы имеют больше функций, чем более простые собраться. Измерение индуктивности, ёмкости, частоты. Аналоговая шкала на дисплее, подсветка, крепления на пояс, к стене, магнитное для подвеска. Все прелести можно обобщить с разных моделей мультиметров, но все они отличаются. Есть бюджетные варианты, а есть и профессиональные, с повышенным классом точности, скоростью ответа прибора и более дискретными режимами работы и функциональности приборов.

Что же касается старых стрелочных приборов, некоторые их называют “дедушкины”. Не стоит списывать со счетов такие приборы, как Цэшки, ТЛ-4М и аналоги. Данные тестеры имеют повышенный класс точности. Зеркальная шкала на Цэшках снижает эффект параллакса при замерах, т.е. позволяет видеть зеркальное положение стрелки относительно шкалы головки прибора. Многие специалисты высокого уровня и сегодня в своей практике используют старые добрые отечественные приборы советских разработок. Они позволяют производить те же самые замеры, что и мультиметры. Единственный их минус, слабая система защиты приборов, а зачастую и вовсе её отсутствие, но для профи это не является проблемой. Можно было бы назвать минусом и их габариты с удобствами, но свой век данная категория измерительной техники проживает очень даже достойно, т.к. в отличие от большинства мультиметров, стрелочники при слабой батарейке так врать не будут в показаниях, считается что они наиболее точные.

В заключение предлагаем к просмотру видео о этих типах приборов:

Источники по минимуму, почти рукописная статья: rusenergetics.ru, m-strana.ru, ASUTPP на Яндекс Дзен

Символы мультиметра и их значение

Кнопка 1: Кнопка удержания . Эта кнопка, обычно расположенная в верхнем левом углу мультиметров, фиксирует показания / измерения на месте после того, как вы их сняли.

Это особенно полезно, если вы работаете над проектом, требующим от вас точного измерения под рукой. Это также отличная функция, если во время тестирования щупов вы не можете полностью прочитать показания мультиметра.

Кнопка 2: Напряжение переменного тока .Этот символ мультиметра обозначается заглавной буквой «V» с волнистой линией над ней, что немного похоже на знак ударения на испанском языке.

Скорее всего, именно эту настройку вы будете чаще всего использовать для электронных измерений. Он измеряет напряжение ваших объектов, независимо от обстановки или объекта, с которым вы работаете.

Обычно вы должны ожидать увидеть показания в диапазоне от 100 до 240 вольт.

Кнопка 3: Сдвиг: Herz . Обычно это смещенное значение над параметром «Напряжение переменного тока», отмеченное «Гц».Этот символ мультиметра покажет вам частоту вашей цепи или оборудования.

Поскольку большинство из них будет работать либо на переменной, либо на фиксированной частоте, вам необходимо убедиться, что вы знаете, с какой из них вы будете работать, прежде чем начинать измерения.

Кнопка 4: Напряжение постоянного тока . Эта кнопка также представляет собой одинокую заглавную букву «V», над которой есть три дефиса (- – -), а поверх нее – одна прямая линия. Это похоже на букву V с изображением дороги поверх нее!

Это настройка, которую вы будете использовать при измерении небольших цепей, батарей и даже индикаторов!

Если вы получаете результат измерения выше 30 В, это обычно плохой знак.

Кнопка 5: Непрерывность . Эта кнопка выглядит как связка закрытых скобок в ряду, как символ, обозначающий звук.

Может быть, это потому, что он сам издает звуки! Когда две точки соединены, раздастся звуковой сигнал. Это простой и отличный способ узнать, есть ли у вас обрыв или короткое замыкание.

Кнопка 6: Постоянный ток . Эта кнопка имеет те же функции, что и кнопка переменного тока (мы вернемся к этому через минуту), но вместо этого измеряет постоянный ток.Это похоже на букву «А» с надписью «дорога» наверху. Три дефиса (- – -) с одинарной чертой поверх них.

Button 7: Текущий разъем . Хорошо, это технически не символ мультиметра. Но по-прежнему важно знать, что он делает. Это красный валет с буквой «А» над ним. Его следует использовать только для измерения токов с помощью зажимов или красного провода.

Кнопка 8: Обычный разъем . Это блэкджек с надписью «COM» над ним, обычно расположенный в центре между двумя черными гнездами.Он совместим со всеми измерениями, но должен использоваться только с черными измерительными проводами.

Кнопка 9: Кнопка диапазона . Эта кнопка обычно находится в верхней части мультиметра и имеет символ «Lo / Hi» над ней. Это поможет вам «щелкнуть» по разным диапазонам счетчиков.

Хотя сегодня подавляющее большинство мультиметров имеют автоматический выбор диапазона, вы также можете выбрать определенный диапазон на некоторых моделях – например, переключение с Ом на Мегаом.

Кнопка 10: Индикатор яркости .Как и на iPhone, это кнопка, которая позволяет сделать экран темнее или светлее, что упрощает чтение, если вы проводите измерения на открытом воздухе.

Признан – как вы уже догадались! – небольшой рисунок солнца.

Кнопка 11: Милливольты переменного тока . А теперь вернемся к серьезным символам мультиметра. Это «мВ» с волнистой линией наверху V. Он используется для тестирования цепей меньшего размера с использованием особенно низких значений напряжения переменного тока.

Переключение на милливольты поможет вам получить более точные показания.

Кнопка 12: Shift DC, милливольты . Обычно он находится рядом с кнопкой «Милливольты переменного тока». Это еще один «дорожный» символ – три дефиса с прямой линией над ними. Он выполняет ту же функцию, что и милливольты переменного тока, но использует напряжение постоянного тока.

Кнопка 13: Ом . Нет, это не мантра йоги. По крайней мере, когда вы читаете символы мультиметра.Это похоже на букву Омега, и это поможет вам получить наиболее точное значение сопротивления.

Еще лучше? Эта кнопка также может помочь вам определить, перегорел ли предохранитель. Если на вашем глюкометре отображается «OL», значит, предохранитель перегорел, и вы можете избавиться от него.

В качестве примечания, убедитесь, что вы вынули предохранители из цепи, когда используете настройку сопротивления на мультиметре. Независимо от того, работаете ли вы в одиночку или в команде, около 143 электриков ежегодно умирают от поражения электрическим током.Береженого Бог бережет!

Кнопка 14: Тест диодов . У него есть стрелка, указывающая вправо, рядом со знаком плюс. Как вы уже догадались, это говорит о том, имеете ли вы дело с хорошими или плохими диодами.

Хотя некоторые люди используют для проверки значение сопротивления, это более точно.

Кнопка 15: Емкость сдвига . Обычно это опция сдвига на кнопке «Проверка диодов», которая выглядит как две буквы «Т», обращенные друг к другу.Это измеряет вашу емкость.

Кнопка 16: Переменный ток . Эта кнопка представляет собой заглавную букву «А» с волнистой линией над ней (опять же, подумайте о знаках ударения на испанском языке).

Хотя для выполнения функций, связанных с этой опцией, обычно требуется зажимное приспособление, это отличный способ убедиться, что вы знаете величину нагрузки, которую использует объект.

Баттон 17: Красный Джек . Это другой красный разъем, обычно справа от мультиметра.Над ним будут отображаться различные символы измерения. На это есть причина!

Это потому, что ваш красный домкрат измеряет практически все, кроме тока. Это означает, что он может помочь считывать температуру, рабочий цикл, частоту, сопротивление и напряжение, среди прочего.

Мы знаем, что понимание символов мультиметра временами может показаться сложной задачей, но, благодаря этому удобному руководству, мы надеемся, что вы поняли, что этот процесс не такой напряженный, как вы когда-то представляли!

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript.Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Пришло время начать планирование вашего научного проекта. Если вы начинаете первый научный проект, вам нужна расширенная помощь по вашему научному проекту, или просто пытаетесь научить учеников в вашей школе, как сделать хороший научный проект, который у вас есть пришли в нужное место! Science Buddies предлагает множество онлайн-ресурсов для учащихся, учителей и родителей, занимающихся научным проектом.

Ищете идею для научного проекта?

Наш мастер выбора темы поможет вам сузить область науки, которая лучше всего подходит для вас. Если у вас уже есть область науки, а затем взгляните на наши Идеи научного проекта.

Хотите научиться делать научный проект?

Прочтите наш проект Science Fair Руководство с подробным руководством и примерами, которые помогут вам сделать все возможное научный проект.Руководство включает информацию о том, как создать научный проект, ведение лабораторной записной книжки, изготовление табло и многое другое!

Нужна помощь с вопросом о научном проекте?

Наш новый спросите эксперта онлайн-доска объявлений предлагает персональную помощь, чтобы ответить на любые вопросы науки вопросы по проекту.

Пытаетесь повысить свои шансы на победу на научной выставке?

Прочтите наш раздел о Научные соревнования, написанные ветеранами научной ярмарки, имеющими был полностью на выставке Intel International Science and Engineering Fair.Их советы по выбору хорошего проекта для научной выставки, судейство, презентации и многое другое, может помочь вам улучшить ваш научный проект!

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Ищете идею для научного проекта?

Хотите научиться делать научный проект?

Нужна помощь с вопросом о научном проекте?

Пытаетесь повысить свои шансы на победу на научной выставке?

Страница не найдена

Убедитесь, что в вашем браузере включен JavaScript. Если вы оставите отключенным JavaScript, вы получите доступ только к части предоставляемого нами контента. Вот как.

Ошибка 404: искомая страница не существует.

Но мы все равно можем помочь вам с вашим научным проектом!

Ищете идею для научного проекта?

Хотите научиться делать научный проект?

Нужна помощь с вопросом о научном проекте?

Пытаетесь повысить свои шансы на победу на научной выставке?

Что означают символы на мультиметре?

Мультиметр может пригодиться в сфере электротехники.

Но это в первую очередь наверняка может сбивать с толку, так как на нем слишком много символов, кнопок, переключателей.

Итак, что означают символы на мультиметре?

Если вы регулярно работаете с электричеством или просто хотите лучше понять инструмент для будущей работы, то эта статья предназначена исключительно для вас.

После этой подробной инструкции вы получите четкое представление о том, как безопасно и технически правильно читать мультиметр и управлять им самостоятельно.

По теме:

Обзоры лучших мультиметров для электриков

Какие инструменты используют электрики?

Не ждите больше, давайте погрузимся в мир мультиметров.

Что такое мультиметр?

Мультиметр – это удобный инструмент, используемый для измерения различных аспектов электричества, таких как ток (в амперах), напряжение (в вольтах), сопротивление (в омах) устройства, которое вы хотите установить, и значение его электрического выхода.

На рынке часто используются мультиметры двух типов: аналоговые и цифровые.

Цифровые измерители более популярны среди двух типов мультиметров из-за их удобства и точности измерений.

Несмотря на различие между любыми типами мультиметров, стандартный мультиметр должен иметь пять элементов ниже:

Экран, на котором вы можете читать измерения
Кнопки для настройки и управления системой
Поворотный диск для выбора электрическое значение, значение которого необходимо установить
Входные порты для измерительных проводов.
Измерительные провода – это провода, соединяющие мультиметр с устройством, электрическое состояние которого вы хотите измерить.
И последнее, но не менее важное: число, указывающее значение желаемого электрического измерения.

Что означают символы на мультиметре?

Единицы

Глядя на мультиметр впервые, вы, возможно, не имеете ни малейшего представления о том, что это за прибор.

Вам известно, что это устройство используется для измерения напряжения, тока и сопротивления, но вы не можете найти эти ключевые слова нигде на мультиметре.

Что ж, не волнуйтесь, давайте начнем медленно.

Помните, что три электрических элемента могут быть представлены соответственно своими единицами измерения: В, А и Ом.

В большинстве мультиметров эти три символа используются для обозначения значения вместо полных слов.

После того, как вы ознакомитесь с ними, просмотрите больше символов.

В большинстве мультиметров используются метрические префиксы, чтобы показывать наиболее точные измерения.

K для килограмма означает время 1000x.
M для мега означает умноженный на миллион.
м для милли и означает 1/1000.
(µ) для микро означает одну миллионную.

Сложив это вместе с единицами измерения, мы получаем:

кВ означает киловольты или тысячные доли вольт
МОм означает мегаом или один миллион Ом
мА означает миллиампер или тысячу ампер

Вы должны понимать префиксы, чтобы правильно считать показания мультиметра.

Символы

Помимо трех единиц измерения, некоторые другие символы на мультиметре представляют различные аспекты измерения и расчета электроэнергии.

Кнопка удержания

После того, как вы закончите измерение и хотите, чтобы результаты не удалялись, эта кнопка удержания сохранит результаты.

Это удобно, когда вы заняты процессом и недостаточно быстро, чтобы посмотреть на результаты.

Напряжение переменного тока

Напряжение переменного тока – это параметр, при котором вы можете измерять напряжения.

Типичное измерение варьируется от 100 до 240 вольт переменного тока.

Вы можете найти этот символ, посмотрев на заглавную букву «V» с волнистой линией на ней.

Напряжение постоянного тока

Кнопка представляет напряжение постоянного тока заглавной буквой V с тремя дефисами.

Настройки постоянного напряжения позволяют тестировать небольшие электронные устройства, такие как батареи и фонари, чтобы убедиться, что они работают.

Сдвиг: Герц

Сдвиг: Герц можно найти поверх напряжения переменного тока с единицей Гц, используемой для измерения частоты устройства или цепи.

Непрерывность

Если вы хотите найти короткие или разомкнутые цепи, кнопка непрерывности может помочь вам в этом.

Вы можете найти эту настройку, ища символ, который объединяет символ звука.

Токовый разъем

Разъем с обозначенной выше буквой A, называемый токовым разъемом, следует использовать только для подключения либо с помощью зажима, либо с помощью красного провода для их измерения.

Общий разъем

Общий разъем черного цвета, он расположен между двумя другими разъемами с надписью «COM» над ним.

Этот домкрат совместим со всеми оценками и измерениями.

Тем не менее, его всегда следует тестировать с темными измерительными проводами из первых рук.

Емкость сдвига

Емкость сдвига – это настройка, позволяющая измерить емкость.

Это можно сделать, выполнив поиск символа двух T, обращенных друг к другу.

Кнопка диапазона

Кнопка диапазона обычно находится на верхней части любого мультиметра с символом «Lo / Hi».

Кнопка диапазона используется для переключения между различными областями вашего глюкометра.

Индикатор яркости

Использование мультиметра на улице потребует от вас использования индикатора яркости для увеличения уровня яркости, что сделает ваши измерения и исследования удобными.

Переменный ток (AC)

Символ с заглавной A¨ и волнистой линией над ним представляет ловушку переменного тока.

Милливольты переменного тока

Установку милливольт переменного тока можно найти по символу symbolmV¨ с волнистой линией над ним.

Он используется для тестирования цепей с необычно низким значением напряжения переменного тока.

Милливольты постоянного тока сдвига

Непосредственно рядом с кнопкой «Милливольты переменного тока» отображается символ «Сдвиг милливольт постоянного тока» с тремя дефисами и прямой линией над ними.

Несмотря на то, что он работает сравнительно с милливольтами переменного тока, он использует напряжение постоянного тока.

Ом

Ом в некоторой степени похожи на букву Омега.

По сути, это дает вам возможность правильно считывать измерения сопротивления.

Кроме того, эту кнопку также можно умело использовать для проверки состояния цепей, помогая вам распознать перегоревший провод.

По этой причине вы можете использовать настройку сопротивления для проверки проводов, когда они находятся вне цепи.

Проверка диодов

Настройка проверки диодов позволяет проверить и определить состояние диодов.

Ищите символ, который выглядит как знак плюса, указывающий в правильном направлении.

Red Track

Используется для всех тестов, кроме испытаний на ток, включая напряжение, сопротивление, повторяемость, температуру, импеданс, емкость и т. Д.

Что могут измерять мультиметры?

Мультиметры могут использоваться для измерения:

Все мультиметры могут гарантировать измерение тока, напряжения и сопротивления.

Помимо этого, некоторые мультиметры также могут выполнять различные виды оценок.

Например, несколько метров могут измерить емкость конденсаторов, а несколько метров могут проверить диоды или полупроводники.

Эти основные моменты удобны.

Однако они не являются фундаментальными.

Заключение

И вот наш ответ на вопрос: «Что означают символы на мультиметре? Понимая каждую функцию мультиметра, вы сможете привыкнуть к правильному и грамотному использованию устройства.

По нашему мнению, каждый должен знать, как использовать мультиметр для решения будущих электрических проблем, и первым шагом в этой процедуре является знание того, что означают символы на нем.

Спасибо, что прочитали нашу статью, и мы еще увидимся с другими сериями, посвященными электричеству!

Дополнительная литература:

Как проверить транзистор с помощью мультиметра (DMM + AVO)

Символы мультиметра

Когда вы имеете дело с электрическими цепями и приборами, мультиметр является обязательным устройством.Однако не многие люди легко знакомятся с мультиметром. Это потому, что слишком много символов и кнопок для работы. Иногда это может сбивать с толку, и это помешает вам правильно использовать устройство и получить точные результаты. В этой статье мы объясним все символы мультиметра, чтобы вы могли правильно управлять устройством.

Что такое мультиметр?

Мультиметр – это электронное устройство для измерения всех различных параметров электричества.Электрик использует мультиметр для проверки различных аспектов электрических цепей и приборов. Различные аспекты включают измерение тока в амперах, напряжения в вольтах и сопротивления в омах.

На рынке доступны мультиметры двух типов; аналоговый и цифровой мультиметр. Цифровые мультиметры более популярны, так как они более точны в показаниях. В основном мультиметр состоит из четырех компонентов.

Экран дисплея , на котором вы видите результат измерения.
Кнопки для управления устройством.
Rotary Dial для выбора единицы измерения.
Входные порты для подключения измерительных проводов, которые проводят тестирование.
Какие единицы у мультиметра?

Если вы впервые пользуетесь мультиметром, вы обязательно испугаетесь. Несмотря на то, что он измеряет ток, напряжение и сопротивление, вы нигде не найдете ключевых слов. Эти ключевые слова представлены в единицах измерения: А (ампер), В (вольт), Ом (Ом) соответственно.Эти единицы также имеют подгруппы для более эффективного представления измерений. Субъединицы следующие –

К на килограмм, что означает 1000 раз.
M для мега или миллиона, что означает 10,00,000 раз.
м для милли, что означает 1/1000.
(µ) для микро, что означает 1 / миллион.

Как читать символы на мультиметре?

Стандартный мультиметр имеет следующие символы.

1.Кнопка удержания

После того, как вы сняли показания, вы нажимаете кнопку удержания, когда вам нужно сохранить / заблокировать измерение на экране. Если вы не нажмете кнопку, результат измерения исчезнет с экрана, как только вы отсоедините измерительный провод от объекта, который проверяете. Это полезно, если вы хотите в течение некоторого времени видеть результат измерения на экране в соответствии с вашими требованиями.

2. Кнопка Min / Max

Эта кнопка сохраняет минимальное и максимальное значение измерения во время использования мультиметра.Стандартный мультиметр подаст звуковой сигнал, как только текущее измерение превысит сохраненное минимальное / максимальное значение. В некоторых цифровых мультиметрах на экране отображается минимальное / максимальное значение вместе с текущим измерением.

3. Кнопка выбора диапазона

Мультиметр имеет разные диапазоны измерения. С помощью этой кнопки вы можете вносить изменения из текущего диапазона, чтобы предварительно установить другие в зависимости от доступности. От объектов, которые вы тестируете, зависит, нужен вам узкий или широкий круг.

4. Функциональная кнопка

Вы нажимаете эту кнопку там, где вам нужно активировать второстепенные функции символов набора. Вы увидите эти функции символов вокруг циферблата, выделенные желтым текстом. На самом деле желтая кнопка на мультиметре – это функциональная кнопка, и на ней не всегда может быть надпись «функция».

5. Напряжение переменного тока

Обозначается заглавной буквой V с волнистой линией вверху. Этот символ обозначает напряжение.Вы должны переместить циферблат к этому символу, если хотите измерить напряжение объекта. Его следует использовать при измерении переменного напряжения.

SHIFT: Hertz

Рядом с символом V вы увидите символ Hz желтого цвета. Как было сказано ранее, это второстепенная функция, и вы можете использовать ее, нажав функциональную кнопку. Символ измеряет частоту объекта в герцах.

6. Напряжение постоянного тока

Обозначается заглавной буквой V с тремя дефисами и прямой линией сверху. Этот символ обозначает напряжение.Просто переместите циферблат к этому символу, если вы хотите измерить напряжение объекта. Его следует использовать при измерении постоянного напряжения.

7. Милливольты переменного тока

Обозначается милливольтами с тремя дефисами и прямой линией сверху. Этот символ обозначает милливольты. Вы должны использовать его только при измерении очень низкого переменного напряжения, желательно в цепи меньшего размера.

SHIFT: DC, милливольты

Удерживая точку набора на значке переменного тока в милливольтах и нажав функциональную кнопку, вы можете измерить постоянный ток в милливольтах для меньшей цепи.Его символ находится рядом с символом мВ желтого цвета.

8. Сопротивление

Обозначается Ом (омега), символ обозначает сопротивление. Вам нужно переместить циферблат к этому символу, если вы хотите измерить сопротивление объекта. Его вторичная функция также помогает узнать, исправен ли предохранитель.

9. Непрерывность

Обозначается символом звуковой волны, его функция заключается в определении наличия непрерывности между двумя точками.Таким образом можно определить, есть ли обрыв или короткое замыкание. Это очень важная функция при поиске неисправностей в цепи и устранении неисправностей.

10. Тест диодов

Рядом с символом непрерывности вы найдете стрелку со знаком плюс. Чтобы использовать этот символ, вы должны навести шкалу на символ непрерывности и нажать функциональную кнопку. Этот символ помогает узнать, хороший ли диод или плохой.

11. Переменный ток

Обозначается заглавной V с волнистой линией вверху, символ обозначает ток.Его следует использовать при измерении переменного тока.

12. Постоянный ток

Обозначается заглавной буквой V с тремя дефисами и прямой линией сверху. Этот символ обозначает ток. Его следует использовать при измерении постоянного тока.

13. Выключатель

Используется для включения и выключения экрана.

14. Auto-V / LoZ

Эта функция доступна только в некоторых мультиметрах. Это предотвращает ложное измерение.

15. Общий разъем

Используйте этот разъем для всех тестов, но только с черным измерительным проводом.

16. Токовый разъем

Используйте этот разъем для измерения тока с помощью зажима или красного измерительного провода.

17. Кнопка яркости

Используйте эту кнопку для регулировки яркости экрана. Это становится очень полезным, когда вы берете мультиметр на улицу, и нормальный экран становится очень тусклым.

18.Red Jack

Используйте этот разъем для всех типов испытаний, кроме проверки тока. Тесты включают сопротивление, напряжение, температуру, сопротивление, емкость, повторяемость и другие.

Заключительные слова

Как только вы получите полное представление о различных символах, доступных на мультиметре, вы сможете использовать его наиболее точно. Кроме того, при регулярном использовании вы привыкнете ко всем символам и кнопкам, и сможете использовать инструмент как профессионал. Эти символы могут незначительно отличаться от одной модели к другой, но большинство из них имеют одни и те же стандартные символы.Вы также можете проверить руководство, чтобы понять функцию любой новой кнопки или символа.

Что означают символы на мультиметре?

Если вы впервые используете мультиметр, это может быть очень сложно. Мультиметр снабжен различными знаками и символами, которые необходимо знать пользователю. Знаки на мультиметре могут немного сбивать с толку, и очень важно, если вы понимаете, что они означают. Итак, если вам интересно, что означают различные знаки на мультиметре, мы здесь, чтобы разработать их для вас.Вот некоторые из самых важных символов и их значение.

<br/>

Символы на мультиметре Значение

переменная	Символы	Блок	Символы
Напряжение	В	Вольт	В
Сопротивление	R	Ом	Ом
Текущий	I	Ампер	А

Дисплей цифрового мультиметра

Кнопка удержания

Когда эта кнопка нажата, она удерживает все, что показывает счетчик.Это замечательная функция, если вы хотите что-то измерить, но вы заняты или плохо видите экран.

Напряжение переменного тока

Это одна из наиболее важных и распространенных настроек для проверки напряжения дома или на работе. В зависимости от того, где вы проживаете, вы можете измерять переменное напряжение в диапазоне от 100 до 240 вольт.

Напряжение постоянного тока

Эта установка напряжения позволяет пользователю тестировать небольшие электронные схемы, аккумуляторы, а также световые индикаторы автомобиля. Большинство людей сталкиваются с постоянным напряжением, которое обычно ниже 30 вольт постоянного тока.

Герц

Используется для измерения частоты вашей цепи или устройства. Каждое оборудование и цепь запрограммированы на работу либо с переменной, либо с фиксированной частотой.

Непрерывность

В момент обнаружения непрерывности в двух точках измеритель автоматически издаст звуковой сигнал. Это отличный способ поиска коротких замыканий или обрывов.

Постоянный ток

Эта кнопка имеет те же атрибуты, что и кнопка переменного тока, но вместо этого измеряет постоянный ток.Он похож на букву «А» с надписью «дорога» наверху. Он состоит из трех дефисов и одной строки наверху.

Переменный ток

Эта кнопка отмечена буквой «A» с волнистой линией прямо над ней. Это позволяет узнать, какую нагрузку использует элемент.

Индикатор яркости

Это важная кнопка, особенно если вы работаете в тускло освещенном месте. При нажатии кнопки яркости загорается свет, который освещает ваш экран и позволяет вам читать результаты в темноте.

Кнопка выбора диапазона

Эта кнопка обычно расположена в верхней части мультиметра и имеет знак в виде «Lo / Hi» над ней. Эта кнопка поможет вам просмотреть различные диапазоны счетчиков.

Ом

Это еще одна важная примета мультиметра. Знак имеет форму буквы омега, и он помогает вам получить наиболее точное чтение.

Shift DC, милливольты

Обычно это значение находится рядом с кнопкой милливольт переменного тока.Это еще один «дорожный» знак с тремя дефисами и прямой линией над ними. Он выполняет ту же роль, что и милливольт переменного тока, но использует напряжение постоянного тока.

Емкость сдвига

Обычно это опция сдвига на кнопке проверки диодов, которая выглядит как две буквы «Т», обращенные друг к другу. Он очень хорошо измеряет вашу емкость.

Тест диодов

Он состоит из стрелки, указывающей вправо, с символом + рядом с ней. Он выдается, чтобы сказать вам, имеете ли вы дело с хорошим или плохим диодом.

Токовый домкрат

Его следует применять для измерения тока с помощью красного измерительного провода или специальных клещей. Над ним есть знак «А».

Красный домкрат

Это другой красный разъем, который обычно находится на правой стороне мультиметра. Обычно прямо над ним есть много знаков измерения.

Домкрат обыкновенный

Это обычный разъем со знаком «COM» над ним. Обычно он базируется в центре с двумя блэкджеками.Он также совместим со всеми измерениями, но его следует использовать только для игры в блэкджек.

Зная, что означают эти знаки, теперь вы можете легко использовать их и проводить необходимые тесты.
