Медные трубы универсальны и используются повсеместно: в водопроводах, газопроводах, системах отопления. Им не страшна хлорированная вода, поэтому они востребованы в водопроводных сетях. Медь устойчива к коррозии, а срок эксплуатации изготовленных из неё труб достигает 50–100 лет.

Для монтажа трубопровода из медных труб используют соединения нескольких типов. Для этого применяют не только сварку и пайку, но и компрессионные (обжимные) элементы.

Преимущества применения фитингов

Для соединения труб обжимными фитингами не требуется ни высокая температура, ни специальное оборудование. С помощью фитингов можно монтировать трубы в труднодоступных местах. Для этого потребуется набор инструментов из гаечных ключей, калибратора и резака.

В сравнении с пайкой и сваркой, применение компрессионных фитингов сокращает время, требуемое для работы, и уменьшает трудозатраты.

Как работает обжимной фитинг

Обжимные фитинги состоят из нескольких элементов, в числе которых:

• корпус;
• одно или два обжимных кольца;
• обжимная гайка.

С помощью обжимных колец создаваемое соединение получается герметичным и устойчивым к вибрационной усталости, воздействию высокого давления Срок эксплуатации качественных фитингов для труб из меди достигает 50 лет.

На что обращать внимание

Выбирая фитинги, отдайте предпочтение тем, у которых соединительные кольца изготовлены из материала ЕРD М, а не простой резины. Они прослужат намного дольше. Для изготовления самих компрессионных фитингов используют латунь, медь, пластик и металл.

Что касается обжима медной трубы, лучшим выбором станут соединительные элементы из латуни.

Разновидности фитингов

В трубопроводных системах используются соединительные устройства следующих видов:

• Тройники. Применяются для создания одностороннего ответвления;
• Крестовины. Используются при монтаже двусторонних ответвлений;
• Муфты. Позволяют соединить два участка трубы одного диаметра;
• Отводы. Применяются для создания поворотов на 45 градусов;
• Заглушки. Монтируются на конце отрезка трубы.

Когда требуется соединить трубы одного диаметра, используют прямые соединительные устройства, для разного диаметра применяют переходные.

Монтаж фитингов на трубы из меди

Для обжима медной трубы не требуется специального оборудования — выполнить монтаж фитингов можно самостоятельно. Европейская система классификации разделяет комплектующие на два типа, их маркируют литерами A и B.

Первые используют при монтаже надземных трубопроводных систем из полутвёрдых марок меди. Вторые применяют и для подземных коммуникаций. Они рассчитаны на трубы из мягких и полутвёрдых сортов меди с толстыми стенками.

Монтаж фитингов типа «А»:

1. Выберите элементы нужного размера. Сделать это несложно — соединительные изделия производят по единому европейскому стандарту;

2. Отрежьте трубу нужной длины. Не забудьте удалить заусенцы и проверить срез калибром. Убедитесь, что поверхность чистая, без нет царапин или плохо обработанных краёв. На трубу наденьте обжимное кольцо и смочите место соединения, чтобы уплотнитель не порвался и не сполз;

3. Вставьте трубу в фитинг. После этого заверните прижимную гайку с помощью гаечного ключа.

4. Не забудьте проверить качество соединения. Труба должна быть слабо деформирована — это подтвердит герметичность выполненного соединения.

Монтаж фитингов типа «B»

Фитинги типа «B» монтируются схожим образом. В первую очередь нужно очистить срез трубы от грязи. Чистой должна быть и резьба в фитинга. Чтобы упростить установку фитинга, резьбу можно смазать небольшим количеством машинного масла, а край трубы нужно развальцевать.

Занимаясь монтажом трубопровода, помните, что медь нельзя соединять с нелегированной сталью. Это приведёт к возникновению губительных для соединения электрохимических процессов между металлами. Если избежать разнородного соединения нельзя, стальные трубы должны быть установлены перед медными (по направлению потока).

Фитинг обжимной, как соединить с МП трубой. — Добродушный Сантехник

Вставка-о-обжиме

Для того, чтобы соединить металлическую трубу с МП, надо найти фитинг, подходящего размера и резьбой. Что такое фитинг и какие они бывают, смотрите раздел  о фитингах. Теперь же стоит вопрос о монтаже…

Рассмотрим на примере. У нас имеется подходящая металлопластиковая труба и подходящий фитинг. Первым делом, металлоплпстиковую трубу необходимо откалибровать. Что енто такое?

Подготовка МП трубя для соединения с фитингом.

подготовка трубы

На первом снимке, хорошо видно, что после резки трубы, она немного помялась. Мнется труба потому, что режущий нож в ножницах по М.П. уже затупился или же сами ножницы дерьмовые. Но то что она так деформировалась, то не проблема вообще. ее можно выравнять, или другими словами — отколибровать/сделать круглой, а для этого есть специальный инструмент — калибратор. Сравнив снимки №1 и №2, мы видим результат калибровки, а на фото ниже —имеются два калибратора:

Мысли в слух:       Загадка: летят два крокодила, один зеленый, другой направо.                                                         Сколько пьяному ежику лет?

Так вот, тот калибратор который с черной ручкой, он только калибрует трубу.  А синий, еще и фаску снимает. По этому в работе я предпочитаю использовать «синий » Многие считают что фаску можно и не снимать. Я не могу не согласиться с этим, но все же я предпочитаю снять. Это надо для того, чтобы не  повредить резиновые прокладки, кода на фитинг будет вставляться М.П. труба.

Вернемся к нашим картинкам, а конкретно  к номерам 2 и 3. На втором труба откалибрована, на третьем откалибрована и снята фаска. Присмотритесь, поближе снять не смог, цифромыльница не позволяет. На четвертом изображен сам калибратор «синенький», который в процессе калибровки снимает фаску. Фаска снимается резцами, один из которых, я указал стрелочкой на снимке №4.

Трубу подготовили, начинаем собирать. На снимках показана последовательность монтажа, от момента как вы ее отрезали:

Прочитав или хот бы просмотрев тему о фитингах, вы должны были запомнить, что на фитинге две резинки, соответственно труба заходит в фитинг, как бы в два захода. Сперва на одну резинку, а за тем на другую. Очень важно вставить трубу до конца. Иногда вставить до конца трубу легко, иногда очень трудно. Если же она не лезет, проверьте калибровку и намажьте кончик внутренней части трубы — немного мылом. Иначе есть риск их раздраконить прокладки, и соединение будет течь.

На пятом снимке, вы видите как должно получиться. Осталось только затянуть ключами. Как сильно тянуть? Не сильно и не слабо. Примерно до тех пор пока не начнет скрипеть. Но может и не заскрипеть,  по этому не перетяните. Если перетяните, то у вас может вылезти кольцо из под гайки (в говно-фитингах), лопнуть/треснуть гайка или слететь резьба.

Преимущество обжимных фитингов в том, что вам не понадобится специальный инструмент, и конструкция получается разборной. Недостаток же в том, что примерно раз в год или раз в два года, их лучше немного подтягивать. Можно конечно же и не подтягивать, но рекомендация появилась не на пустом месте, я так полагаю. Подтянуть раз в год, я считаю, что это проблема.

Обжимные фитинги, ни в коем случае нельзя замуровывать в капитальную стенку. Трубопровод собранный на пресс-фитингах, я бы тоже не рекомендовал замуровывать в стену, но если очень хочется, то можно. В стену смело можно прятать, на веки вечные водопровод из качественной армированной полипропиленовой трубы.

О пресс-фитингах читайте в другом моём рассказе.

И еще одна меленькая хитрость, Если у вас нет ножниц по металлопластиковой трубе, а отрезать надо, то трубу можно отрезать ножовкой/полотном  по металлу. 🙂

Для общей полноты картины, я рекомендую просмотреть темы о металлопластиковой трубе, о обжимных фитингах, и немного о прессовых фитингах.

Фитинги обжимные VTm

Цена  6 – 2364

Производитель

VALTEC

Наличие

В наличии

Тип товара Трубы металлополимерные:

Водорозетка обжимная Водорозетка обжимная проходная Водорозетка пресс Кольцо штуцерное Крестовина обжимная Соединитель обжимной Соединитель обжимной с переходом Тройник обжимной Тройник обжимной с переходом Угольник обжимной Угольник обжимной с переходом

Диаметр металлополимерных фитингов:

16 20 26 32

Диаметр резьбы (соедиения) металлополимерных фитингов:

1″ 1/2″ 1.

Тип соединения металлополимерных фитингов:

внешнее внутреннее

Обжимные фитинги

     Обжимные фитинги Valtec обладают на 20-30% большей пропускной способностью, чем обжимные соединители других производителей. Обжимные фитинги марки Valtec имеют оптимизированную геометрию канала и сниженную шероховатость его поверхности, благодаря чему уменьшается гидравлическое сопротивление фитингов. Уплотнительные кольца из этилен-пропилен-диен-мономера (E.P.D.M.) вместо колец из резины увеличивают долговечность соединения. Соединение металлопластиковых труб с помощью обжимных фитингов является наиболее доступным, так как для его исполнения требуется минимальный набор инструментов: два рожковых ключа и калибр.

		Размер	Вес, г	Упаковка, шт	Коробка, шт
	VTm 301 Соединитель обжимной с переходом на наружную резьбу	16 х 1/2”	64	10	300
		16 х 3/4”	77	10	250
		20 х 1/2”	111	10	200
		20 х 3/4”	110	10	180
		26 х 3/4”	171	1	120
		26 х 1”	171	1	100
		32 х 3/4”	347	1	80
		32 х 1”	359	1	70
		32 х 1 1/4”	363	1	40
	VTm 302 Соединитель обжимной с переходом на внутреннюю резьбу	16 x 1/2”	71	10	250
		16 x 3/4”	106	10	200
		20 x 1/2”	106	10	200
		20 x 3/4”	126	10	170
		26 х 3/4”	151	1	120
		26 х 1”	172	1	100
		32 х 1”	361	1	70
		32 х 1 1/4”	394	1	40
	VTm 303 Соединитель обжимной	16	104	10	200
		20	181	10	150
		26	267	1	100
		32	522	1	50
		20 х 16	157	10	160
		26 х 16	215	1	130
		26 х 20	237	1	120
		32 х 16	405	1	60
		32 х 20	422	1	60
		32 х 26	438	1	50
	VTm 331 Тройник обжимной	16	150	10	120
		20	284	5	60
		26	404	1	50
		32	989	1	25
		16 x 20 х 16	230	5	60
		20 x 16 х 16	235	5	60
		20 x 16 х 20	258	5	60
		20 x 20 х 16	238	5	60
		20 x 26 х 20	346	1	50
		26 x 16 х 20	280	1	50
		26 x 16 х 26	325	1	50
		26 x 20 х 16	321	1	50
		26 x 20 х 20	343	1	50
		26 x 20 х 26	295	1	50
		26 x 26 х 20	371	1	50
		26 x 32 х 26	716	1	50
		32 x 16 х 32	682	1	30
		32 x 20 х 32	710	1	30
		32 x 26 х 26	688	1	30
		32 x 26 х 32	710	1	30
		32 x 32 х 26	745	1	30

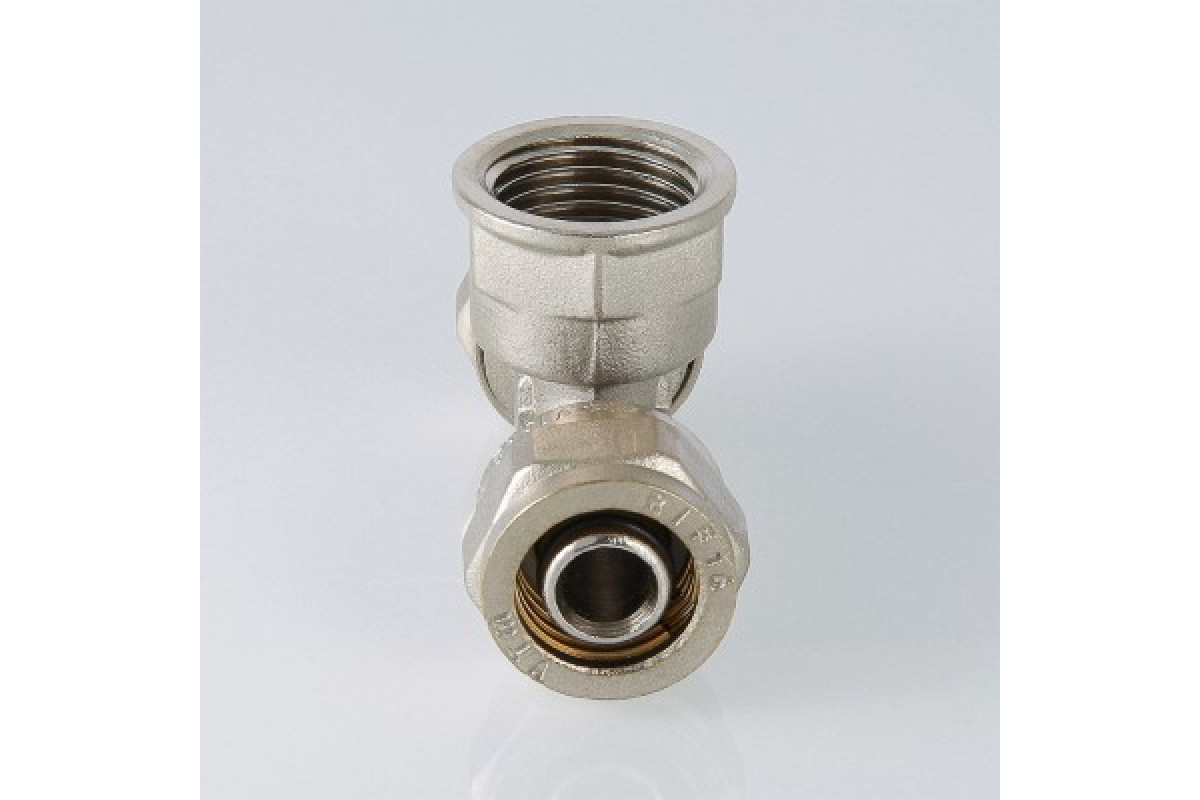

	VTm 332 Тройник обжимной с переходом на внутреннюю резьбу	16 x 1/2″	141	10	120
		20 x 1/2″	243	1	80
		20 x 3/4″	264	1	80
		26 x 3/4″	324	1	50
		26 x 1″	371	1	50
		32 x 1″	712	1	30
		32 x 1 x 1/4″	865	1	20
	VTm 333 Тройник обжимной с переходом на наружную резьбу	16 x 1/2″	132	5	120
		20 x 1/2″	240	5	80
		20 x 3/4″	244	5	80
		26 x 3/4″	303	1	50
		26 x 1″	324	1	50
		32 x 1″	672	1	30
		32 x 1 x 1/4″	790	1	20
	VTm 334 Водорозетка обжимная проходная	16 x 1/2	243	1	80
		20 x 1/2″	344	1	70
	VTm 341 Крестовина обжимная	16	269	1	70
		20	390	1	50
		20 x 16 x 20 x 16	330	1	60
		26 x 16 x 26 x 16	430	1	50
		26 x 20 x 26 x 20	461	1	40
	VTm 351 Угольник обжимной	16	101	10	200
		20	201	10	100
		26	260	1	80
		32	683	1	40
	VTm 352 Угольник обжимной с переходом на внутреннюю резьбу	16 x 1/2″	93	10	200
		16 x 3/4″	134	10	120
		20 x 1/2″	144	10	120
		20 x 3/4″	168	10	100
		26 x 3/4″	206	1	100
		26 x 1″	233	1	80
		32 x 1″	507	1	40
		32 x 1 x 1/4″	585	1	30
	VTm 353 Угольник обжимной с переходом на наружную резьбу	16 x 1/2″	84	10	250
		16 x 3/4″	122	10	120
		20 x 1/2″	133	10	120
		20 x 3/4″	155	10	100
		26 x 3/4″	196	1	100
		26 x 1″	221	1	80
		32 x 1″	421	1	40
		32 x 1 x 1/4″	491	1
	VTm 354 Водорозетка обжимная	16 x 1/2″	128	10	120
		20 x 1/2″	166	10	80
		20 x 3/4″	236	1	80
	VTm 390 Кольца штуцерные из EPDM	16	0,05	50	1000
		20	0,1	50	1000
		26	0,2	50	1000
		32	0,3	50	1000
		Размер/количество
	VTm. 355.N.001604 Фитинг обжимной водорозетка	16 мм х 1/2″
	VT.4410.NE.16 Фитинг коллекторный для пластиковой трубы	16 (2,0) мм х 3/4″
	VT.4410.NE.20 Фитинг коллекторный для пластиковой трубы	20 (2,0) мм x 3/4″
	VT.4420.NE.16 Фитинг коллекторный для металлополимерной трубы	16 (2,0) мм x 3/4″
	VT.4420.NE.20 Фитинг коллекторный для металлополимерной трубы	20 (2,0) мм x 3/4″
	VTc. 709.N.1604 Фитинг коллекторный для полиэтиленовой трубы	16 (2,0) мм x 1/2″
	VTc.710.N.1604 Фитинг коллекторный обжимной для металлополимерной трубы	16 мм x 1/2″

Технический паспорт: фитинги специальные коллекторные

Сертификат соответствия

Руководство по проектированию, монтажу и эксплуатации

Иллюстрированное пособие: монтаж полимерных трубопроводов

Свидетельство о госрегистрации

Отказное письмо в области пожарной сертификации

Паспорт на фитинги обжимные

Сертификат на фитинги обжимные

Обжимные фитинги Hy-Lok – ГАЗТЕСТ

Инженерные коммуникации везде и всегда являлись и являются предметом отражения прогресса и широчайшей области развития технологий во всём мире. Речь в данной статье пойдёт о специализированной трубопроводной арматуре, а точнее фасонных деталях трубопроводов. Обжимные фитинги hy-Lok.

Трубные фитинги, или попросту фасонные детали трубопровода, предназначенные для создания инженерной сети для транспортировки с целью анализа, переработки, хранения и прочих технологических процедур, претерпели большое количество изменений. Сегодня современные технологии диктуют свои требования к оборудованию и сетям. Поэтому комплектующие, которые непосредственно участвуют в технологических процессах на нефтехимических производствах, цехах пищевой промышленности, газовых промышленных процессах, изготавливаются из самых высококачественных материалов. Обжимные фитинги Hy-lok одни из самых соответствующих по всем своих техническим параметрам фасонные детали трубопроводов.

Обжимные фитинги Hy-Lok по всем своим техническим характеристикам выделяются среди конкурентов и соответствуют самым высоким требованиям. Фитинги Hy-lok применяют в нефтепереработке. Фитинг Hy-Lok используется в газовой промышленности. Фитинги Hy-Lok обжимные являются незаменимыми деталями в пищевой и целлюлозно бумажной промышленности. Hy-Lok фитинг устанавливают в различные криогенные системы и азотные стации, включая все подводящие коммуникации. В настоящее время все фитинги Hy-lok имеют свои аналоги. Торговая марка и одновременно завод изготовитель HSME Corporation производит идентичные по своим характеристикам, свойствам.

Конструкция обжимных фитингов Hy-Lok.

Одним из самых выдающихся критериев фитингов является конструкция обжимных фитингов Hy-Lok. Все изделия Hy-lok выполнены из нержавеющей стали высокого качества, выдерживающую самые предельные давления и температуры. Конструктивной особенностью фитингов является то, что в состав тела изделия входят обжимные конусные кольца. Данная пара колец обжимает трубу посредством затягивания специальной шестигранной гайки, которая накручивается по резьбе фитинга. Таким образом обжимом достигается герметичность и прочность.

Основы компрессионных фитингов

Введение в компрессионные фитинги

Компрессионные фитинги – один из наиболее распространенных и универсальных способов соединения металлических или твердых пластиковых труб. Компрессионные фитинги, особенно полезные из-за их экстремальных температур и давлений, а также совместимости с агрессивными жидкостями, можно увидеть в различных системах, от газовых трубопроводов на нефтеперерабатывающих заводах до водопровода под вашей раковиной.

Миниатюрные компрессионные фитинги используются в самых разных областях, от хроматографии и приборов для обнаружения бомб до медицинских устройств и струйной печати.Будь то водонагреватель в вашем доме или труба, по которой транспортируются опасные химические вещества, все компрессионные фитинги имеют несколько общих черт: они требуют простой сборки, длительного срока службы и абсолютно полного отсутствия утечек.

различаются по конструкции от производителя к производителю, но все они состоят из одних и тех же трех основных элементов: стяжной гайки или винта, одного или нескольких наконечников и корпуса компрессионного фитинга. Принцип действия каждого компонента также остается более или менее одинаковым в разных конструкциях: трубка вставляется в конец фитинга, и гайка / винт затягиваются, заставляя обойму (и) войти в корпус фитинга.По мере того, как наконечник (-а) перемещается в осевом направлении в корпус фитинга, угловая форма корпуса сжимает в радиальном направлении конец наконечника на внешнем диаметре трубки. Именно это радиальное сжатие создает герметичное уплотнение между фитингом, обжимной муфтой и трубкой и дает название компрессионному фитингу.

Успех компрессионных фитингов в конкретной области применения может зависеть от ряда факторов. Основными из них являются конструкция фитингов и обжимных колец, выбор трубок и процедура установки.

Феррулы

Манжета – это основной уплотнительный элемент узла компрессионного фитинга, который может быть изготовлен из самых разных материалов, от нержавеющей стали до графита. Однако большинство имеющихся на рынке наконечников изготавливаются из металлов. Металлические манжеты привлекательны тем, что они стабильны в широком диапазоне температур и могут выдерживать сжимающие нагрузки без ослабления нагрузки. Обычно считается, что уплотнения «металл-металл» подвержены утечкам (например, резьба металлических труб часто усиливается трубной лентой).Однако обжимные кольца специально разработаны для создания оптимального уплотнения как для трубки, так и для корпуса фитинга. Некоторые из ключевых факторов конструкции наконечника включают:

Форма наконечника

Форма манжеты и угол сопряжения корпуса фитинга являются критическими факторами надежности компрессионного уплотнения. Оба компонента должны быть сужены таким образом, чтобы обойма сжималась должным образом при затягивании гайки, сохраняя при этом осевое совмещение с трубкой.Кроме того, относительные углы манжеты и корпуса фитинга будут определять, насколько линейное движение преобразуется в радиальное сжатие и какой уровень контакта («линейный контакт» или «поверхностный контакт») достигается с трубкой. Равномерное сжатие «линейного контакта» по всей окружности манжеты обеспечивает наиболее надежное уплотнение. Для этого также важно, чтобы наконечник имел острый передний край.

Цельные и двухкомпонентные наконечники

Большинство основных компрессионных фитингов содержат одну муфту.Конструкции с одним обжимным кольцом сводят к минимуму общее количество компонентов и надежно работают при изготовлении из более мягких материалов (например, пластика или латуни). Однако в случае более твердых материалов, таких как сталь, крутящий момент часто передается от стяжной гайки к обжимному кольцу при затягивании гайки. Результирующее вращение может вызвать асимметричное сжатие манжеты или смещение со временем из-за остаточного крутящего момента. В нержавеющих сталях вращение манжеты также может вызвать истирание и постоянные утечки.Добавление дополнительной свободно вращающейся задней манжеты может отсоединить гайку от передней манжеты, предотвращая передачу крутящего момента.

Асимметричные и симметричные наконечники

Цельные наконечники часто бывают асимметричными или симметричными. Обе версии симметричны в радиальном направлении для равномерного уплотнения по внешнему диаметру трубки. Вместо этого симметрия / асимметрия относится к ориентации относительно гайки.

Асимметричная обойма имеет форму конуса и может быть вставлена ​​в корпус фитинга только в одном направлении (обычно кончик конуса направлен в корпус фитинга).Симметричные манжеты выглядят как два соединенных друг с другом конуса, и их можно вставить в корпус фитинга в любом направлении. Это упрощает сборку в приложениях, где используется много фитингов, а время сборки имеет решающее значение.

Обратной стороной симметричных наконечников является то, что они с большей вероятностью смещаются со стороны оси по отношению к трубке, создавая небольшие утечки. Это особенно актуально при использовании в сочетании с жесткими пластиковыми трубками. По этой причине для высокотехнологичных приложений обычно предпочтительны асимметричные манжеты. Асимметричные манжеты также позволяют использовать двухэлементные манжеты, как описано выше.

НКТ

Компрессионные фитинги чаще всего используются с жесткими трубками, поскольку стенка трубки должна быть достаточно жесткой, чтобы противостоять силам сжатия, прикладываемым муфтой. Обычно используются металлические трубки (например, из нержавеющей стали или меди) и жесткие пластиковые трубки (такие как PEEK, нейлон, Teflon®, Kynar® или полиэтилен).

Использование более мягких трубок (таких как полиуретан или винил) обычно не рекомендуется с фитингами компрессионного типа, так как стенка трубки может разрушиться или отойти от наконечника.Это сводит на нет удерживающую способность манжеты, а также может препятствовать тому, чтобы манжета образовывала герметичное уплотнение по всему диаметру трубки. Если есть особая проблема конструкции (например, малый радиус изгиба), которая требует использования более мягких трубок, важно укрепить стенку трубки. Некоторые производители предлагают для этой цели вставки для трубок. Вставка трубки, обычно сделанная из металла, вдавливается в мягкую трубку и поддерживает стенку трубки, так что она не разрушается при сжатии наконечника.

Физические и химические характеристики различных материалов трубок должны приниматься во внимание при выборе наилучших трубок для конкретного применения. При работе над новым дизайном рекомендуется обращаться за технической поддержкой к поставщику трубок. Ключевые факторы включают: экстремальные значения давления и температуры, условия окружающей среды, условия вибрации, совместимость с жидкостями и минимальный радиус изгиба. В дополнение к этим общим соображениям, есть еще несколько конкретных факторов, которые следует учитывать при сборке компрессионных фитингов, например:

Тефлоновая (PTFE) трубка

являются популярным материалом для изготовления трубок, поскольку они устойчивы к большинству химикатов, выдерживают относительно высокое давление, мало выделяют газ и более гибкие, чем металлические трубки. Одним из ключевых конструктивных факторов при использовании труб такого типа является их склонность к «холодному течению» или деформации вдали от сжимающей нагрузки. Это может вызвать утечку со временем, так как стенка трубки начинает расползаться (холодный поток) от наконечника. Проблема текучести на холоде усугубляется, когда трубка подвергается воздействию высоких температур, и может возникнуть, даже если фитинги установлены правильно и изначально герметичны.

Одним из решений этой общей проблемы является установка дополнительного уплотнения, такого как внутреннее уплотнительное кольцо, в корпус фитинга.Этот вторичный уплотнительный элемент образует радиальное уплотнение по внешнему диаметру трубки, независимо от уплотнения, создаваемого обжимной муфтой. Это подход к конструкции «ремень и подтяжки», но он оказался очень эффективным в решении проблемы утечки холодного потока.

Металлические трубки

Способ изготовления металлических трубок может существенно повлиять на их характеристики с компрессионными фитингами. Трубка должна быть гладкой и не иметь шероховатостей или линий выдавливания, которые могут создать путь утечки через наконечник.Кроме того, трубки, которые хранились в бухтах, часто могут иметь асимметричный диаметр, что предотвращает даже сжатие. В то время как эластомерное уплотнение может деформироваться в соответствии с этими небольшими отклонениями, уплотнение «металл-металл» компрессионного фитинга менее терпимо. Также важно, чтобы конец каждой секции был обрезан под прямым углом, чтобы трубка могла располагаться симметрично в корпусе фитинга.

Установка

Инструкции по установке компрессионных фитингов различаются в зависимости от производителя и конкретной конструкции фитинга.Следует внимательно следить за соблюдением процедур сборки, рекомендованных производителем. Однако в процедуре установки почти всех компрессионных фитингов есть несколько общих элементов:

Расстояние в зависимости от крутящего момента

Обычно процедура затяжки компрессионного фитинга определяется с использованием вращения гайки в качестве ключевой метрики, а не крутящего момента. Компрессионные гайки имеют резьбу, что означает, что количество оборотов гайки напрямую зависит от линейного сжатия манжеты в зависимости от шага резьбы.Крутящий момент, с другой стороны, может сильно различаться в зависимости от материала фитинга и наконечника, смазки, степени истирания (для фитингов из нержавеющей стали) и других факторов.

Плотнее – не «лучше»
Часто при сборке фитингов монтажники и инженеры предполагают, что «плотнее – лучше». Это не относится к компрессионным фитингам. Как описано выше в разделе «Манжеты», оптимальное уплотнение создается линейным контактом между манжетой и трубкой. Недостаточная затяжка стяжной гайки не деформирует манжету настолько, чтобы создать этот контакт, но чрезмерная затяжка приведет к слишком сильной деформации манжеты, создавая поверхностный контакт.Контакт с поверхностью ослабляет уплотнение и часто приводит к утечкам

Разборка и повторная сборка
Простота сборки и разборки – одна из причин, по которой компрессионные фитинги так широко используются. Для разборки нужно просто ослабить стяжную гайку или винт. Повторная сборка может быть выполнена аналогично первоначальной сборке, хотя обычно требуется меньшее количество оборотов гайки, поскольку манжета уже прижата к трубке. Однако важно отметить, что компрессионные фитинги можно разбирать и собирать только несколько раз перед заменой манжет и / или корпуса фитинга, чтобы обеспечить герметичное уплотнение.

Смешивание и соответствие компонентов
Даже если компоненты двух разных производителей внешне выглядят одинаково, они часто будут отличаться по ключевым внутренним размерам, таким как конус наконечника / корпуса, длина наконечника, размер резьбы и шаг. Поэтому смешивание и согласование компонентов от разных производителей может в лучшем случае дать разные результаты и обычно не рекомендуется.

Рекомендации по применению

часто выбирают не только по причинам, связанным не только с герметизацией и простотой использования. Во многих случаях высокие давления и температуры требуют использования жестких труб, которые несовместимы со многими другими типами фитингов. В других сферах применения, таких как лабораторные инструменты, опасения по поводу загрязнения делают привлекательными стерильность и низкие газовыделительные свойства трубок из нержавеющей стали и компрессионных фитингов. Существуют также более специализированные приложения; модифицированные компрессионные фитинги могут быть идеальным способом добавить термопару к системе, находящейся под давлением, чтобы получить больше данных о процессе.

Некоторые особенности приложения включают:

Приложения высокого давления
Компрессионные фитинги – идеальный выбор для приложений высокого давления. В сочетании с материалом трубок высокого давления, таким как сталь, большие компрессионные фитинги часто можно использовать при давлениях, превышающих 10 000 фунтов на кв. Номинальное давление уменьшается в миниатюре из-за более компактных размеров, но компрессионные фитинги Beswick из нержавеющей стали, например, по-прежнему рассчитаны на 3 000–5 000 фунтов на кв. Дюйм, в зависимости от модели.Этого более чем достаточно для использования в системах с CO2 в баллонах под высоким давлением, в водородных топливных элементах, в аэрокосмической отрасли и т. Д.

Ключом к использованию компрессионных фитингов при высоком давлении, особенно с газами, является целостность манжетного уплотнения. В то время как более простые конструкции (например, цельная манжета или манжеты без термообработки) могут быть достаточными при более низких давлениях, для приложений высокого давления требуются прочные компоненты, которые создают более надежное уплотнение.

Приложения высокой чистоты
Многие приложения в таких отраслях, как медицина, полупроводники и приборы, требуют, чтобы все компоненты были как можно более инертными и свободными от загрязнений.Компрессионные фитинги значительно облегчают эти применения. Использование трубок из нержавеющей стали или инертного пластика (например, ПТФЭ) позволяет инженерам избежать загрязнения, создаваемого материалами трубок с высоким газовыделением. Кроме того, компрессионные гайки и манжеты часто полностью металлические, и их легче автоклавировать, очищать или стерилизовать, чем фитинги, содержащие пластмассы или внутренние эластомеры.

Одним из факторов, который следует учитывать при использовании этих материалов высокой чистоты, является истирание. Заедание компрессионных фитингов может происходить между резьбой гайки и корпуса или между корпусом и обжимным кольцом.Истирание обычно наиболее распространено, когда фитинги подвергались экстремальной очистке, в ходе которой удаляются все остаточные масла. Легкие случаи истирания могут проявляться в виде небольших царапин или зазубрин, в то время как более серьезные случаи могут привести к слипанию компонентов или срыву резьбы с корпуса фитинга.

В этих приложениях критически важно использовать обжимные кольца, устойчивые к истиранию. Также может быть полезно использовать летучую смазку, такую ​​как изопропиловый спирт, для временной смазки сопрягаемых поверхностей, пока зажимная гайка затягивается. Спирт смазывает поверхности из нержавеющей стали во время сборки, а затем полностью испаряется, не оставляя следов или загрязнений.

Заключение

широко используются во многих отраслях промышленности и могут быть полезны практически в любой конструкции гидравлической системы. Среди их многочисленных преимуществ – возможность подключения к металлическим и твердым пластиковым трубам, высокие номинальные значения давления и температуры, коррозионная стойкость и простота подключения. Хотя существует множество проблем, связанных с компрессионными фитингами, существуют «профессиональные хитрости», которые могут помочь обеспечить успешную конструкцию.Нет двух абсолютно одинаковых приложений! Чтобы узнать больше о компрессионных фитингах или определить, подходят ли компрессионные фитинги для вашей конструкции, обратитесь к инженеру Beswick по применению.

ЛАТУННЫЕ КОМПРЕССИОННЫЕ ФИТИНГИ – FASTFITTINGS.COM

ЛАТУННЫЕ КОМПРЕССИОННЫЕ ФИТИНГИ – ASA, ASME, SAE

ТИПИЧНОЕ ПРИМЕНЕНИЕ: Используется с медными, алюминиевыми и термопластическими трубками. Не рекомендуется для стальных труб. Изготовлен для работы с трубными соединениями низкого и среднего давления, когда не возникают чрезмерная вибрация или движение трубы.Не рекомендуется для использования в газообразных средах.

МАТЕРИАЛ: CA360 Латунь для фитингов прутков. CA377 Латунь для кованой арматуры.

: Соответствует спецификациям и стандартам ASA, ASME и SAE.

ДИАПАЗОН ТЕМПЕРАТУР: от -53 ° C до + 121 ° C (от 65F до + 250F) при максимальном рабочем давлении. (См. Диапазон температур трубок.)

ВИБРАЦИОННАЯ УСТОЙЧИВОСТЬ: Удовлетворительное сопротивление – используйте длинную гайку, когда требуется большая виброустойчивость.

ДАВЛЕНИЕ: Для рабочего давления при 73F

ВИДЫ ТРУБ: Алюминиевые, медные, латунные и пластиковые трубки.Пластиковая трубка требует вставки. Не рекомендуется для стальных труб.

ФИТИНГИ СВЕТОВОГО ИЗОБРАЖЕНИЯ “L”: Эти фитинги полностью взаимозаменяемы с фитингами с полным рисунком, но в них были внесены некоторые изменения. Эта модификация обычно заключается в длине трубной резьбы. Используется в сантехнике и легкой промышленности.

ИНСТРУКЦИИ ПО СБОРКЕ: 1) Отрежьте трубку до нужной длины. 2) Наденьте гайку, а затем втулку на трубку. Резьбовой конец «A» гайки должен быть обращен в сторону фитинга. 3) Вставьте трубку в корпус фитинга. Убедитесь, что трубка доходит до уступа фитинга. 4) Смажьте резьбу и установите гайку на корпус фитинга. 5) Затяните гайку от руки. С этого момента затяните гаечным ключом количество оборотов, указанное в таблице.

Латунные компрессионные фитинги и переходники

Предупреждение! Некоторые продукты могут содержать определяемое количество свинца, химического вещества, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другой вред репродуктивной системе. Штат Калифорния требует четких и разумных предупреждений о продуктах, содержащих химические вещества, которые могут вызвать рак, врожденные дефекты или другой вред репродуктивной системе. Даже если эти продукты содержат только следовые количества вредных химикатов, в штате Калифорния требуется предупреждение .

Элементы со свинцом НЕ предназначены для использования в системах питьевого водоснабжения и предназначены только для промышленного применения в непитьевой воде

Почему свинец в питьевой воде – это плохо?

На протяжении веков люди знали, что свинец вреден для здоровья и что отравление свинцом может быть смертельным. Однако только после появления новейших технологий мы точно поняли, как и почему свинец вреден для человеческого организма. Из-за его коррозионной стойкости и простоты работы с ним в древности свинец использовался для изготовления водопроводных труб, кастрюль, столовых приборов и других принадлежностей.Даже после перехода от свинцовых труб к трубам из чугуна, меди и гальванизированной стали во многих случаях латунные фитинги или припой, используемые для соединения труб, содержали значительное количество свинца.

Если вы когда-либо посещали занятия по химии, вы, вероятно, знакомы с концепцией, согласно которой вода является растворителем. Это означает, что он будет поглощать такие вещества, как минералы, металлы и химические вещества, с которыми он вступает в контакт в течение определенного периода времени. Вода, находящаяся в ваших трубах, будет постепенно вымывать свинец из соединений или фитингов.Кроме того, по мере того, как водопроводная система в здании стареет, трубы, фитинги и соединения будут подвергаться коррозии – и снова выщелачивание приведет к попаданию в водопровод.

Когда вы пьете эту воду, вы глотаете свинец. Человеческое тело прекрасно уничтожает или избавляется от многих вредных веществ, от некоторых минералов и неперевариваемых волокон до бактерий и вирусов. Однако эти биологические механизмы работают только в том случае, если организм распознает захватчика. Угадайте, в чем лидерство действительно хорошо? Имитирует полезные вещества, которые нужны вашему организму, такие как кальций, цинк и железо. Таким образом, отравление свинцом связано не столько с избытком свинца, сколько с тем, что этот свинец связывается и взаимодействует с ферментами, которые ваше тело использует для правильного функционирования – блокируя эти полезные минералы и металлы от присоединения к ферменту и делая то, что они должны поддерживать ваше тело в здоровом состоянии.

Таким образом, безопасный уровень свинца в организме не обнаружен. Даже небольшое количество свинца может нарушить вашу иммунную систему, нарушить метаболизм и всасывание витаминов / минералов, подавить неврологические функции и даже повредить вашу ДНК.Младенцы и дети подвергаются наибольшему риску отравления свинцом, прежде всего потому, что их растущие тела намного быстрее поглощают и обрабатывают любой свинец, которому они подвергаются. Когда свинец заменяет полезные питательные вещества, необходимые детскому телу для продолжения роста, происходят плохие вещи. Даже низкий уровень свинца в крови детей может привести к проблемам с поведением и обучением, болям в животе и рвоте, замедлению роста и развития мозга, повреждению нервной системы, проблемам со слухом, анемии и в редких случаях может вызвать судороги, кому и даже смерть. Повреждение мозга / нервов или задержка развития у детей, связанная с отравлением свинцом, необратимы.

Что такое Закон о безопасной питьевой воде?

С 6 августа 1998 года Федеральный закон о безопасной питьевой воде (Закон) запрещает любому лицу вводить в торговлю продукты, не содержащие свинца, как это определено в Законе. Агентство по охране окружающей среды США определило, что для того, чтобы продукт считался «не содержащим свинца» в соответствии с Законом, он должен удовлетворять требованиям к выщелачиванию свинца согласно разделу 9 стандарта NSF 61 (NSF 61/9).Пункты, на которые распространяется действие NSF 61/9, включают смесители для унитазов (за исключением счетчиков, самозакрывающихся и электронных смесителей), смесители для бара и кухни, клапаны, линии подачи, фитинги и многие другие продукты, которые контактируют с источниками питьевой воды. Закон применяется к жилым, коммерческим и институциональным установкам, а также к новым и модернизированным приложениям.

Предложение 65 штата Калифорния «Закон 1986 года о безопасности питьевой воды и токсичных веществах» является самым строгим (из всех известных нам) законом в своем роде на уровне штата или на федеральном уровне.Федеральный стандарт содержания свинца в питьевой воде составляет 11 частей на миллиард (частей на миллиарда ), в то время как prop 65 (Калифорния) требует уровня . 05ppb. Центр гигиены окружающей среды рекомендует потребителям запускать воду в течение 10 секунд перед наполнением стакана, чтобы удалить воду с самым высоким содержанием свинца (из кранов до «Акта»).

Кроме того, с принятием Закона о собрании Калифорнии 1953 г., Закона штата Мэриленд 372 и Закона о собрании Вермонта VT S.152 термин “бессвинцовый” определяется как не более чем средневзвешенное значение, равное 0.Содержание свинца в трубах и арматуре 25%. Для вас это означает, что содержание свинца в носиках и фитингах кранов не будет по закону содержать более одной четверти одного процента свинца, поэтому вода, проходящая через совместимые краны, будет по существу “бессвинцовой”. CA AB 1953 определяет свинец как менее 0 . 25%. Этот законопроект изменяет значение термина «бессвинцовый» в Кодексе здоровья и безопасности с восьми процентов свинца для труб или трубопроводной арматуры и четырех процентов свинца для сантехнической арматуры и арматуры на средневзвешенное значение не более 0.25-процентное содержание свинца в каждом компоненте, который вступает в контакт со смачиваемыми поверхностями труб и трубопроводной арматуры, сантехнической арматуры и арматуры с 1 июля 2010 года. Однако важно отметить, что хотя продукты, отвечающие требованиям закона, определяются как будучи «не содержащими свинца», они все же могут содержать следовые количества свинца.

Новый закон о запрете на свинец вступил в силу на национальном уровне в 2014 году.

Подходят ли латунные компрессионные фитинги для работы?

Латунные компрессионные фитинги быстро завоевывают популярность в отрасли.Эта тенденция, по-видимому, исходит из того факта, что расширяющиеся трубы требуют особого внимания к мастерству и требуют больше времени во время сборки. Компрессионные фитинги также устраняют необходимость пайки, что делает их более безопасной альтернативой.

В этом посте мы разбили преимущества и недостатки латунных компрессионных фитингов, чтобы гарантировать, что вы получите полную картину, гарантируя, что компрессионные фитинги наилучшим образом подходят для вашего применения. Давайте начнем!

Компрессионные фитинги

Компрессионные фитинги состоят из трех частей, образуя механический соединительный фитинг, который широко используется в сантехнических системах для соединения труб.

Три компонента:

• Обойма, втулка или компрессионное кольцо
• Стяжная гайка
• Фитинг корпуса (переходник, муфта, колено, тройник)

Преимущества:

1. Компрессионные фитинги становятся все более популярными, поскольку они устраняют необходимость в развальцовке, припое или другом способе подготовки трубки перед сборкой.
2. Компрессионные фитинги так же просты и удобны в использовании, как и фитинги под отбортовку или пайку. Для эксплуатации компрессионных фитингов не требуются специальные инструменты или специальные навыки.
3. Сжатие может использоваться в ситуациях, когда источник тепла, в частности, паяльная горелка, запрещен.
4. Компрессионные фитинги идеально подходят в ситуациях, когда необходимо соединить трубы из разнородных материалов. Это особенно важно в установках, которые могут потребовать периодической разборки или частичного снятия в связи с техническим обслуживанием. Компрессионные фитинги позволяют ломать и восстанавливать стыки, не нарушая целостности стыка.

Недостатки:

1. Компрессионные фитинги более громоздкие и могут считаться менее эстетичными по сравнению с паяными соединениями.
2. Компрессионные фитинги не так прочны, как паяные, что делает их более чувствительными к сильным нагрузкам.
3. Они не идеальны для применений, где они потенциально могут подвергаться сильному изгибу, изгибу и чрезмерной вибрации или перемещению трубы. Паяное соединение очень устойчиво к изгибу или изгибу, например, когда трубы трясутся от резких перепадов давления.

Что, черт возьми, такое Ferrule?

Не знаете, что такое наконечник? На самом деле это может быть самый важный компонент компрессионного фитинга.Манжета легко повреждается, и при ее установке необходимо соблюдать особую осторожность. Однако установить замену, если ободок поврежден, очень просто.

Обоймы различаются по материалу и форме, но чаще всего встречаются в форме кольца со скошенными или закругленными краями. Обычно они изготавливаются из латуни или в зависимости от материала трубы.

Если манжеты идентичны на обоих концах, то не имеет значения, в каком направлении они установлены. Если обойма сужается, то ободок устанавливается так, чтобы самая длинная наклонная поверхность находилась в стороне от гайки.Меньший диаметр должен прилегать к корпусу фитинга.

Как они работают?

Когда гайка затягивается, манжета сжимается между гайкой и приемными фитингами. Конец манжеты зажимает трубу, заставляя середину манжеты отклоняться от трубы, делая манжету более толстой. Манжета закрывает пространство между трубой, гайкой и приемным фитингом, обеспечивая герметичное соединение.

Приложения

• Горячие и холодные
• Запорные клапаны для унитаза
• Замкнутое пространство, в котором медную трубу очень трудно припаять, не создавая опасности возгорания

Может также использоваться с бензином, консистентной смазкой, маслом, воздуховодами и вакуумными линиями.Не рекомендуется для “газообразных” сред, таких как кислород или углекислый газ.

Какие типы трубок можно подсоединять?

Компрессионные фитинги

идеально подходят для использования с трубками из отожженной меди, алюминия, PEX, полиэтилена и нейлона, которые производятся в соответствии с CTS (размер медных трубок). Не рекомендуется использовать компрессионные фитинги со стальной трубой. При использовании компрессионных фитингов с пластиковыми трубками любого типа необходимо использовать латунную вставку для дополнительной поддержки.

Компрессионные фитинги

бывают разных размеров и номеров деталей.Независимо от области применения, скорее всего, найдется компрессионный фитинг, который будет работать идеально. Знание всех преимуществ и недостатков делает процесс выбора простым и беззаботным.

Что нужно знать о компрессионных фитингах

Когда мы писали эту колонку, мы возвращались домой с удаленной радиопередачи, которая транслировалась из Рокфорда, штат Иллинойс. Рокфорд – большое сообщество (население 145 000 +/-), расположенное примерно в часе езды к западу от Чикаго. Радиошоу шло почти «как обычно», пока нам не позвонила девушка с более старым голосом, которая позвонила по поводу особой проблемы с водопроводом. Прежде чем мы успели закончить приветствовать ее в эфире, она немедленно начала выкрикивать несколько инструкций: «Подожди, – сказала она, – мне нужно поднести телефон ближе к унитазу, чтобы вы, ребята, могли слышать ужасный грохот, который он издает каждый раз. Я смываюсь »! Прежде чем мы смогли ответить, она сразу же приступила к этому.Мы чувствовали тишину, пока Америка с нетерпением ждала, чтобы разделить симфонию туалета и цистерны с девушкой. Рычаг упал, и цикл начался. Через несколько мгновений по телефонной линии передался рев ее беспокойного слива. Посмеявшись или два – и полностью избавившись от мелодрамы, – мы продолжаем объяснять даме, насколько простым и недорогим может быть ремонт. Далее мы рассказали, что на эту работу потребуется 59-центовая шайба, отвертка и около 30 минут ее времени.Мы продолжили: «Перекройте подачу туалетной воды на настенном кране, промойте, чтобы опорожнить резервуар, и открутите верхнюю часть крана с шаровым краном, чтобы обнажить засохшую шайбу, издающую шум». Она прервала: «Подожди секунду, это меня слишком сбивает с толку».

Суть нашей истории проста – даже самый простой ремонт может утомить некоторых людей. Можете ли вы представить, как бы она ответила, если бы мы сказали звонившему, что ее ремонт будет включать пайку?

Каково это для сегвея взглянуть на одно из наиболее удобных соединительных устройств для сантехники – компрессионные фитинги. Это удобно для пользователя, но менее чем осторожный домашний мастер может легко получить негерметичное соединение. Нам нравится называть это фитингом «не перемещайте его, если все затянуто, иначе может протечь». Мы скоро расскажем почему.

Компрессионный фитинг представляет собой сборку из трех частей, состоящую из гайки в форме колпачка с внутренней резьбой, компрессионного кольца (которое выглядит в точности как простое обручальное кольцо) и седла с наружной резьбой (обычно является неотъемлемой частью кран или приспособление какое-то). Накидная гайка и седло привинчиваются друг к другу, в результате чего компрессионное кольцо плотно прижимается к обеим и прилегающей трубе. Таким образом образуется водонепроницаемое соединение типа «сжатие или сжатие».

Давным-давно, когда мы работали ремонтниками на «Ковчеге», все водопроводные трубы были соединены с помощью резьбовых соединений. Однако с появлением медных труб пайка стала обычным методом соединения. Кстати, пайка – задача не из легких даже для самого дальновидного мастера.Вначале, должно быть, было довольно много сопротивления пайке среди тех, кто привык делать соединения трубным ключом. С появлением обжимных фитингов снова стало возможным простое соединение трубным ключом без пайки. Неудивительно, что компрессионные фитинги так быстро стали популярными. Хотя компрессионные фитинги позволяют мгновенно и легко снимать и заменять большинство бытовых сантехнических соединений без использования паяльника или горелки, есть несколько недостатков.

После соединения трубы, входящие и выходящие из компрессионных фитингов, нельзя трогать. Часто даже малейшее движение может вызвать утечку из водонепроницаемого соединения, как если бы оно никогда не было затянуто должным образом. Действительно забавно наблюдать, как новичок устанавливает компрессионный фитинг. Затем, сразу после затягивания соединения, новичок будет покачивать вновь подсоединенную трубу, чтобы убедиться, что соединение прочное. Обычно это приводит к мгновенному возникновению утечки.Уловка с соединениями обжимных фитингов заключается в том, чтобы оставить их в покое после того, как соединение будет выполнено. Соединения под раковиной и другие устройства, расположенные вдали от прохода, – вот где такая фурнитура наиболее надежна.

Несмотря на то, что мы решительно поддерживаем использование компрессионных фитингов на клапанах, которые напрямую соединены с трубой на половину и три четверти дюйма, мы занимаем совершенно противоположную позицию в отношении компрессионных фитингов, используемых для четверть- и восьмых трубок, например, для воды подводящие соединения между настенным вентилем (угловой упор) и смесителем или унитазом. Здесь мы рекомендуем новые пластиковые и металлические водопроводы высокого давления. У них такая же резьба, как и у компрессионных фитингов, и они не протекают, как бы сильно вы их ни шевелили.

Наконец, имейте в виду, что повторное использование компрессионного фитинга не всегда работает. Нам часто это удается, но производители компрессионных фитингов говорят, что каждое соединение создает свою концентрическую форму и что повторное использование компрессионного фитинга может привести к негерметичному соединению.

Чтобы снять существующий компрессионный фитинг, снимите накидную гайку, а затем с помощью ножовки с мелкими зубьями срежьте компрессионное кольцо с трубы. Следует соблюдать осторожность, чтобы не порезать нижележащую трубу. И удачи!

Чтобы получить дополнительные советы и информацию по улучшению дома, поищите на нашем веб-сайте или позвоните в любое время по телефону 1-800-737-2474! Все, что вам нужно сделать, это оставить свое имя, номер телефона и свой вопрос.

Как установить компрессионные фитинги | Allen’s Tri-State Mechanical

Вторник, 15 марта 2016 г.

Обычное дело в большинстве домашних хозяйств, прямо сейчас в вашем доме может быть несколько компрессионных фитингов. Муфта такого типа экономична, надежна и проста в установке. Компрессионные фитинги используются для соединения трубы с клапаном или приспособлением; их также можно использовать для соединения двух труб. Этот продукт состоит из трех частей, включая компрессионное кольцо, компрессионную гайку и компрессионное седло.

Для установки компрессионных фитингов на медные водопроводные трубы вам потребуются компрессионный фитинг, наждачная бумага и два серповидных ключа. Для описанных ниже шагов вы можете использовать запорный клапан в качестве компрессионного фитинга.

Очистите конец медной водопроводной трубы

Установите компрессионные фитинги на медную водопроводную сеть с помощью наждачной бумаги, чтобы очистить конец медной трубы. Эта очистка удаляет весь мусор и грязь с поверхности.

Установите стяжную гайку и наденьте кольцо на медную водопроводную трубу

Следующий шаг – прикрепить стяжную гайку к медной водопроводной трубе. Не забудьте смазать резьбу гаек перед установкой. Открытый конец с резьбой должен быть обращен к концу медной водопроводной трубы. После того, как вы прикрепили эту гайку, наденьте кольцо на конец трубы.

Сдвиньте гайку и кольцо к компрессионному фитингу

Резьбовой конец фитинга клапана должен быть надет на конец медной трубы. Затем сдвиньте гайку и кольцо в направлении компрессионного фитинга. Гайку следует навинтить на фитинг до затяжки от руки.

Затяните гайку на фитинге

Чтобы затянуть стяжную гайку на фитинге, используйте два серповидных ключа.Вы поместите один на фитинг, а другой на гайку. Затягивая эту деталь, вы разобьете кольцо о медную водопроводную трубу, создав уплотнение между фитингом и трубой.

Вы также можете сохранить старый фитинг, который со временем начал протекать. Вы можете спасти этот фитинг, слегка ослабив гайку и повторно затянув ее больше, чем в исходном положении. Ослабление гайки ломает любое сопротивление, вызванное коррозией и временем, и дает вам больше места для ее затяжки.

Наем опытного сантехника поможет поддерживать вашу систему в отличном состоянии. Компания Allen’s Tri-State Mechanical Inc. в Амарилло может помочь со всеми вашими сантехническими проблемами. Мы предлагаем жилые и коммерческие услуги. Вы можете связаться с нами по телефону (806) 376-8345 или связаться с нами по электронной почте, чтобы узнать больше. Вы также можете зайти в наш офис по адресу 404 S. Hayden St. в Амарилло, штат Техас.

Компрессионные фитинги, Манипуляционные компрессионные фитинги, Латунные компрессионные фитинги, Поставщики компрессионных фитингов

Компрессионные фитинги – это особый тип муфты, обычно используемый для соединения двух труб или трубы с приспособлением или клапаном.Компрессионный фитинг стягивает втулку или манжету на стыке, чтобы предотвратить утечку. Эти фитинги очень прочные и надежные, их можно установить с помощью пары гаечных ключей. Эти фитинги не требуют нагрева и подходят даже для влажных труб.

Компрессионные фитинги идеально подходят для бытовой сантехники.

Материалы Используется:
Компрессионные фитинги обычно изготавливаются из таких материалов, как:

• Латунь
• Пластик
• Медь
• Чугун

В случаях, когда для соединения труб двух труб используются компрессионные фитинги. разнородные материалы, например ПВХ и медь, они должны быть изготовлены из такие подходящие материалы, которые идеально подходят для соединения.

Детали обжимного фитинга:
Обжимные фитинги труб состоят из трех частей:

1. Стяжная гайка
2. Компрессионное кольцо или внутреннее кольцо или «оливковое», и
3. Компрессионное сиденье

Как это работает?
Как следует из названия, компрессионный фитинг создает сжимающую силу. к трубе и трубопроводной арматуре, образуя герметичное уплотнение. Чтобы предотвратить утечку жидкости, фитинг прижимается к трубе с силой, которая устраняет любое пространство между суставы.

Типы компрессионных фитингов:
Существует два основных типа компрессионных фитингов:

• Фитинг типа A или неманипулятивный фитинг: Эти фитинги просты в установке и не требуют доработки НКТ. Компрессионные фитинги типа A также известны как оливковые и могут быть устанавливается с помощью обычного гаечного ключа для затяжки окружающих орех. Эти штуцеры обычно используются для подключения воды.
• Тип-B или манипуляционная арматура: Установка типа-B фитинги требуют развальцовки или раструба трубы. Чтобы удалить этот тип фитинга часто используется для отделите гайку и оливку от трубы или трубки. Тип-Б штуцер в основном используется для газовых линий.

Советы покупателю
Факторы, которые следует учитывать, следующие:

• Материал, используемый для изготовления компрессионных фитингов: чрезвычайно важно для правильного соединения труб и арматура.
• Размер фитинга также важен и правильный размер следует выбрать для правильного применения.

Обычное использование:
Компрессионные фитинги во всем мире используются в сантехнике для соединение тонкостенных труб или двух трубок вместе. Эта фурнитура широко используется для кранов горячей и холодной воды; и запорные вентили туалета.
Рекомендации по использованию компрессионных фитингов:

• Компрессионные фитинги всегда следует использовать с постоянными или стационарный соединения.Эта фурнитура сконструирована таким образом что они ограничивают движение трубы от фитинга.
• При установке компрессионных фитингов следует соблюдать осторожность, чтобы чтобы перетянуть их. Особую осторожность следует соблюдать при использовании пластиковые трубы. Потому что есть точка, за которой затягивание компрессионная гайка больше не дает никакого усиления.
• При соединении пластиковых труб с помощью компрессионного фитинга всегда следует использовать пластиковое компрессионное кольцо вместо металлического звенеть.
• Запрещается использовать компрессионные фитинги с изогнутыми трубами или трубами.

Указанные ниже пункты будут ориентиром для покупателей: .
