Как подключить электроплиту самостоятельно

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. Подключение электроплиты в розетку

2. Подключение электроплиты к электрическому выводу

3. Подключение электроплиты на клеммник



Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом.

Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение.

Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.



Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

Как подключать электроплиту самостоятельно и правильно?

К необходимым инструментам для подключения можно отнести следующее:

• Схемы подключения электроплит ↓
• Однофазное ↓
• Двухфазная система ↓
• Трехфазная система ↓
• Пошаговая инструкция ↓
• Руководство по заземлению ↓
• Требования к электропроводке и другим элементам цепи ↓
• Советы ↓

• перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
• плоскогубцы для работы с кабелем;
• отвертка;
• индикатор;
• дрель;
• измерительные приспособления для разметки положения всех элементов цепи;
• изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

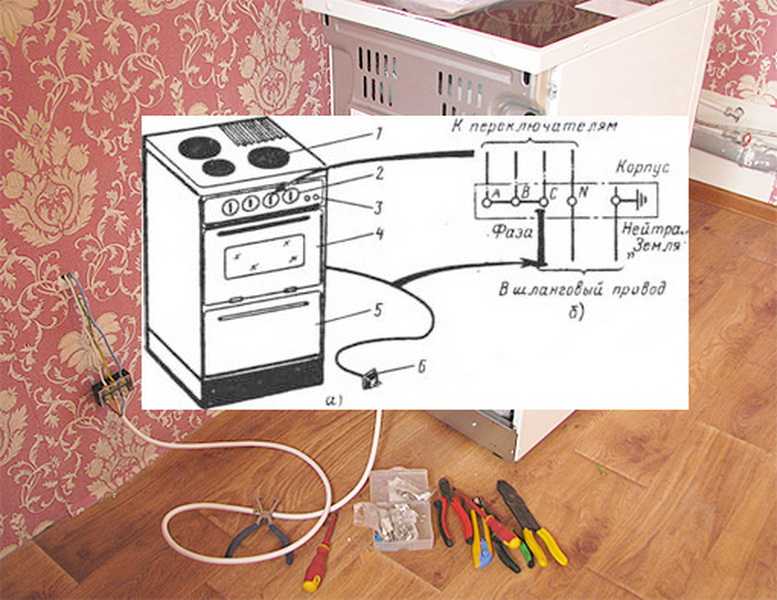

Схемы подключения электроплит

Однофазное

Наиболее распространенная схема, так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная клемма для жилы «земля».

Двухфазная система

Используется довольно редко. Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных. Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция

Для начала выделим некоторые нюансы:

1. Следует создать план будущей цепи питания.
2. Согласно составленному плану проводим разметку будущего расположения электрического кабеля, розетки и автоматического выключателя.
3. Проводим создание штроб под электрический кабель. Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
4. Проводим создание посадочного отверстия под розетку. Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
5. После того, как была выполнена предыдущая работа, проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
6. Проводим подключения силовой вилки к плите согласно вышеприведенным схемам.
7. Если в сеть включается автомат, нужно провести его установку в электрическом щитке.
8. Проводим подключение кабеля к автомату или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.

Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

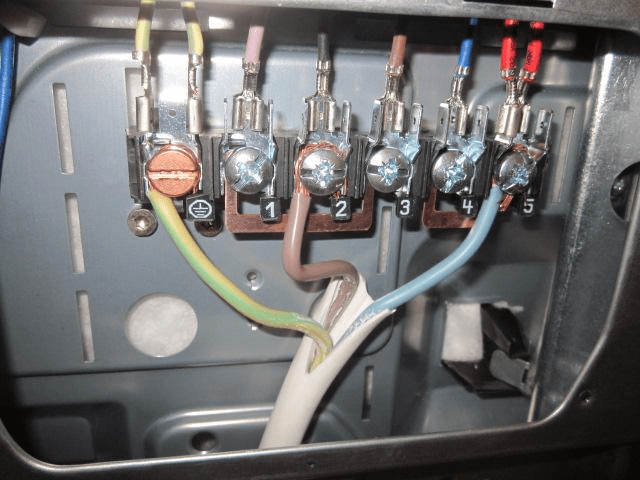

1. Открываем заднюю крышку плиты и получаем доступ к клеммам, через которые и будет происходить питание.
2. Под задней крышкой скрыт массивный блок. Проводим откручиванием болтиков наполовину.
3. Очищаем концы жил провода так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
4. Загибаем концы жил и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
5. Закручиваем болтики, не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
6. Закрываем крышку.

Возможные сложности:

1. Образование правильной ниши под розетку. Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
2. Часто можно встретит ситуацию, когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
3. Можно встретить ситуацию, когда отрезанного кабеля не хватает. В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению

При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита. Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

1. Снаружи проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
2. Проводится их соединение между собой.
3. Оконцованный наконечником провод от щита выводится к вкопанным трубам.
4. Проводим подключение нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

1. Заглушаем провод, который отвечает за «ноль».
2. При установке плиты обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
3. Возле плиты следует положить сухой коврик, который обладает диэлектрическими свойствами.
4. Обычный автомат меняем на дифференциальную модель с пределом 30 А.
5. Проявляем осторожность при использовании плиты.

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

1. Один из пунктов ПУЭ определяет, что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
2. Если дома или в квартире однофазное питание, следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
3. При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
4. Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

Советы

1. Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
2. Также, не стоит спешить во время работы, так как допущенные ошибки могут иметь серьезные последствия.
3. Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
4. Проводить заземление через другие коммуникации также запрещается.

Статья была полезна?

0,00 (оценок: 0)
