Пошаговая инструкция укладки ондулина

11.11.2021

На протяжении 50 лет ондулин (еврошифер) успешно используется на крышах разных сооружений. Он показал высокие эксплуатационные характеристики, к тому же легкий, доступен по цене и просто монтируется.

Ондулин выбирают владельцы домов, для которых важна экологичность материала. В состав еврошифера не входит асбест, запрещенный во многих странах, но используется целлюлоза с добавлением битума. За счет связующих добавок, минеральных веществ достигается надежность и прочность этого кровельного материала. Стоит отметить высокие эстетические характеристики ондулина – дом, накрытый еврошифером, выглядит элегантно и стильно.

Разберем пошагово правила и требования к укладке ондулина, чтобы кровля получилась надежной и качественной.

Монтаж еврошифера – инструкция для самостоятельной работы

Технология монтажа кровельного материала включает ряд этапов.

1. Расчет материала

Чтобы посчитать первоначально самостоятельно, следует суммировать площадь скатов крыши и полученное число разделить на площадь листа еврошифера. К полученному результату добавляется 5-15% (допуск на отходы). В зависимости от сложности крыши определяется, сколько отходов получится.

2. Обрешетка

Ондулин представляет собой гибкий материал, поэтому его монтируют поверх деревянной обрешетки. Для ее создания используют брус размером 60х40 мм.

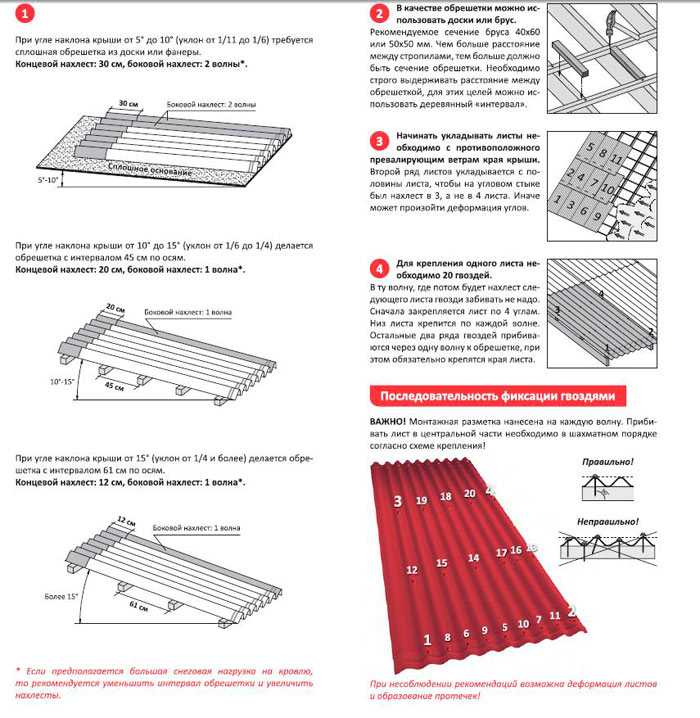

Нужно определить шаг обрешетки исходя из уклона стропильной системы.

• Если уклон под углом до 10°, необходимо сооружать сплошную обрешетку, что позволит избежать провисания листов;
• При угле уклона 10-15°, делать обрешеткунужно с шагом в 450 мм;
• Для угла более 15° выдерживают шаг 610 мм.

Особое внимание нужно уделить креплению брусьев обрешетки и укладке ондулина, чтобы избежать деформации кровельного материала.

Используя лекало гораздо проще соблюсти параллельность размещения листов кровли. Как вариант, можно укладывать кусок бруса между двумя прибиваемыми брусьями обрешетки.

Под будущую коньковую планку рекомендуется монтировать обрешеточные рейки.

На что стоит обратить внимание. Под ондулин не нужно настилать гидроизоляционную пленку, это не обязательно. Собственник самостоятельно принимает решение, будет ли он дополнительно укладывать этот материал.

Монтаж планки ендовы

Она должна быть установлена до того, как начнется монтаж ондулина. Планка насаживается на особые кляймера. Обязательно дополнительно делается сплошная обрешетка. Схема детального процессаукладки планки ендовы.

Монтаж еврошифера

Разметка листов. Изначально нужно нанести правильную разметку. Карандашом рисуется линия, по которой ориентируются при вкручивании саморезов. Линии наносятся на расстоянии соответствующему расстоянию между брусьями.

Рекомендация. Чертить карандашом линии на волнах ондулина сложно, поэтому можно поступить следующим образом: отметить по высоте волны нужное расстояние, положить лист и отметить линию вдоль следующего листа. Это позволит отметить полосу ровной.

Резка листов ондулина. Работать на высоте сложно, поэтому удобнее раскроить листы кровельного материала на заготовки под ломанный скат. Для резки ондулина используют ножовку, электролобзик, болгарку.

Чтобы не нарушить расположение крепления листов, рекомендуется их пронумеровать и отразить номера в чертежах.

Технология крепления ондулина

Важно соблюсти технологию монтажа еврошифера. Вначале монтируется первый лист материала с подветренной стороны. Это позволит убрать ветровую нагрузку накрывной волны.

Укладку ондулина проводят при температуре в пределах 0-30°. Соблюдение температурного режима обеспечивает устранение двух недостатков кровельного материала:

• Растягивание листов. При высоких температурах материал внатяжку не укладывают.
• Хрупкость на излом. При охлаждении ондулин может повреждаться или на нем появятся трещины.

Главное правильно уложить первый лист ондулина, что является залогом правильного размещения листов в последующих рядах. Лист нужно уложить ровно вдоль карниза и торца. Максимальный «выход» листа за пределы карниза до 50 мм. Иначе во время дождя вода перельется через водосточный желоб, а лист ондулина прогнется.

Укладку листов осуществляют в шахматном порядке, соблюдая нахлест поперечно и продольно. Второй ряд следует начинать с середины листа кровельного материала.

Заключение

Кровельный ондулин удобен для обустройства крыши дома, беседок, гаража, бани. Если с точностью соблюдать инструкцию монтажа ондулина, то кровельные работы будут выполнены качественно.

Монтаж кровли и укладка ондулина своими руками инструкция

Устройство кровли из ондулина вполне по силам любому из аккуратных и скрупулезных людей. Листы еврошифера не тяжелые (около 6 кг), так что специальной строительной техники для выполнения этой работы не требуется.

Подготовительные работы по кровле

Обрешетка для ондулина

Обрешетка выполняется из деревянного бруса сечением 50х50 мм или 60х40 мм. Шаг обрешетки зависит от уклона крыши и составляет:

• при уклоне ската 10⁰ – 15⁰ – 450 мм;
• при уклоне свыше 15⁰ – 650 мм.

Концевой нахлест при укладке составит 200 мм, боковой – в одну волну.

уклон

Если уклон крыши находится в интервале от 5 до 10 градусов, то без сплошной обрешетки здесь не обойтись. Она выполняется из доски, фанеры, ДСП. Укладка листов ондулина в этом случае выполняется с концевым нахлестом, равным 300 мм, и боковым – в две волны.

При устройстве обрешетке обратите особое внимание на ее геометрию: параллельность и перпендикулярность ее элементов должна соблюдаться неукоснительно. В противном случае листы ондулина крепить будет очень сложно, появится соблазн кое – где растянуть «гармошку». Тянется лист еврошифера легко, но делать этого нив коем случае нельзя.

Гидроизоляция для ондулина

Ондулин крышу не утепляет, а следовательно, прежде чем приступить к его укладке, вы уложили теплоизоляционный материал. Теперь поверх него надо положить гидроизоляционный слой. На эту роль отлично подойдет гидроизоляция, монтируемая под финишное покрытие. Можно применить паропроницаемую гидроизоляционную мембрану.

Укладка ондулина своими руками инструкция

1. Разметка листов

Прежде чем монтировать листы еврошифера, нужно выполнить их разметку и обрезку. Разметку делают обычным цветным карандашом. Обрезать лист следует ножовкой по дереву. Так как ондулин – слоистый материал, для облегчения резки смазывайте ножовочное полотно маслом. Тогда оно не будет застревать в теле еврошифера.

К разметке отнеситесь ответственно: прибитый лист ондулина демонтажу не подлежит.

По ондулину ходите только в мягкой обуви, наступая при этом на гребни волны.

2. Монтируем первый ряд

Первым делом определите, в каком направлении в вашей местности дуют господствующие ветра. Теперь начинайте монтировать ондулин с противоположной стороны: в таком случае ветер будет скользить по нахлесту, а не задирать его.

Первый лист укладывается на нижний угол ската. На крепление листа у вас должно уходить ровно 20 гвоздей. Не пытайтесь экономить на них: технология крепления еврошифера предполагает именно такое количество крепежа. Гвозди для этого используйте специальные – со шляпкой большого диаметра. Она защищает прокол от проникновения влаги. Производители комплектуют ондулин крепежом. По контуру лист крепите в каждую волну (гвоздь забивайте в гребень волны: впадина для этого не предназначена). Остальные гвозди размещайте равномерно по листу в шахматном порядке через одну волну.

2. Монтируем второй ряд

Второй и все четные ряды начинайте с половины листа. Так вы избежите крепления четырех углов в одной точке. На это ондулин не рассчитан.

Обратите внимание: гвозди забиваются строго перпендикулярно к обрешетке.

3. Монтаж доборных элементов кровли из ондулина

• Ендовы приобретаются вместе с ондулином. Под их установку устройте дополнительную обрешетку. Ширина обрешетки – по 250 мм с каждой стороны от оси ендовы. Элементы ендов начинайте укладывать снизу вверх с нахлестом верхнего элемента на нижний в 150 мм. Крепятся ендовы по углам. Старайтесь забивать гвозди как моно ближе к краю. Листы, между которыми располагается ендова, обрежьте на расстоянии 50 – 60 мм от ее оси.
• Чипец можно оформить покупным элементом. Наложите его на ветровую доску и край листа и прибейте к ним шестью гвоздями с каждой стороны. Монтируется чипец, как и все элементы кровельного покрытия, снизу вверх. Нахлест элементов составляет 15 см. Дойдя до конька, обрежьте чипец заподлицо с верхом крыши.

Можно чипцовые элементы не покупать: просто подверните выступающий край листа и прибейте его к доске ветровой. Такую операцию можно проделать при условии, что на улице будет плюсовая температура: при морозе, даже небольшом, ондулин теряет свою гибкость.

• Конек оформляется готовыми элементами. Их укладку начинайте с подветренной стороны (так же, как и листы) с нахлестом в 12 см. Прибивайте конек в каждый гребень волны листов, расположенных под ним. Для улучшения вентиляции под конек можно установить еще специальный вентиляционный. Он имеет небольшие размеры, заметить его трудно, а пользы от него много: хорошая вентиляция подкровельного пространства увеличивает срок службы кровли.

4. Оформляем места примыканий

• Чердачные окна монтируйте таким образом, чтобы верхний лист ондулина перекрывал их. Прибивается лист в месте примыкания в каждую волну. Стыки обязательно дополнительно загерметизируйте.
• для оформления мест примыкания кровли к вентиляционным трубам и другим конструкциям используйте специальные фартуки Ондулин.

Случается, что при устройстве мест примыканий приходится крепить элементы ондулина металлу. В таких ситуациях крепите кровельный материал саморезами или болтами. Только подложите под них достаточно широкие и толстые прокладки. Они защитят ондулин от смятия или прорыва.
