Особенности и взаимозаменяемость радиальных пресс-фитингов для металлопластиковых труб

Радиальные пресс фитинги являются наиболее популярной разновидностью фитингов для металлопластиковых труб.

Технология радиального пресс соединения заключается в обжиме металлической пресс-гильзы на трубе, которая надета на штуцер пресс-фитинга. При использовании стандартных фитингов необходимо предварительно раскалибровать трубу и снять фаску с внутреннего края трубы. В результате получается надежное, долговечное соединение с прочностью, превышающей прочность трубы.

Обжим гильзы происходит специальными пресс-клещами с помощью ручного, электромеханического или электрогидравлического инструмента. Пресс-клещи являются сменной оснасткой, их типоразмер определяется формой запрессовочного профиля (пресс-профиля) и внешним диаметром трубы.



Конструктивные особенности пресс-фитингов различных производителей

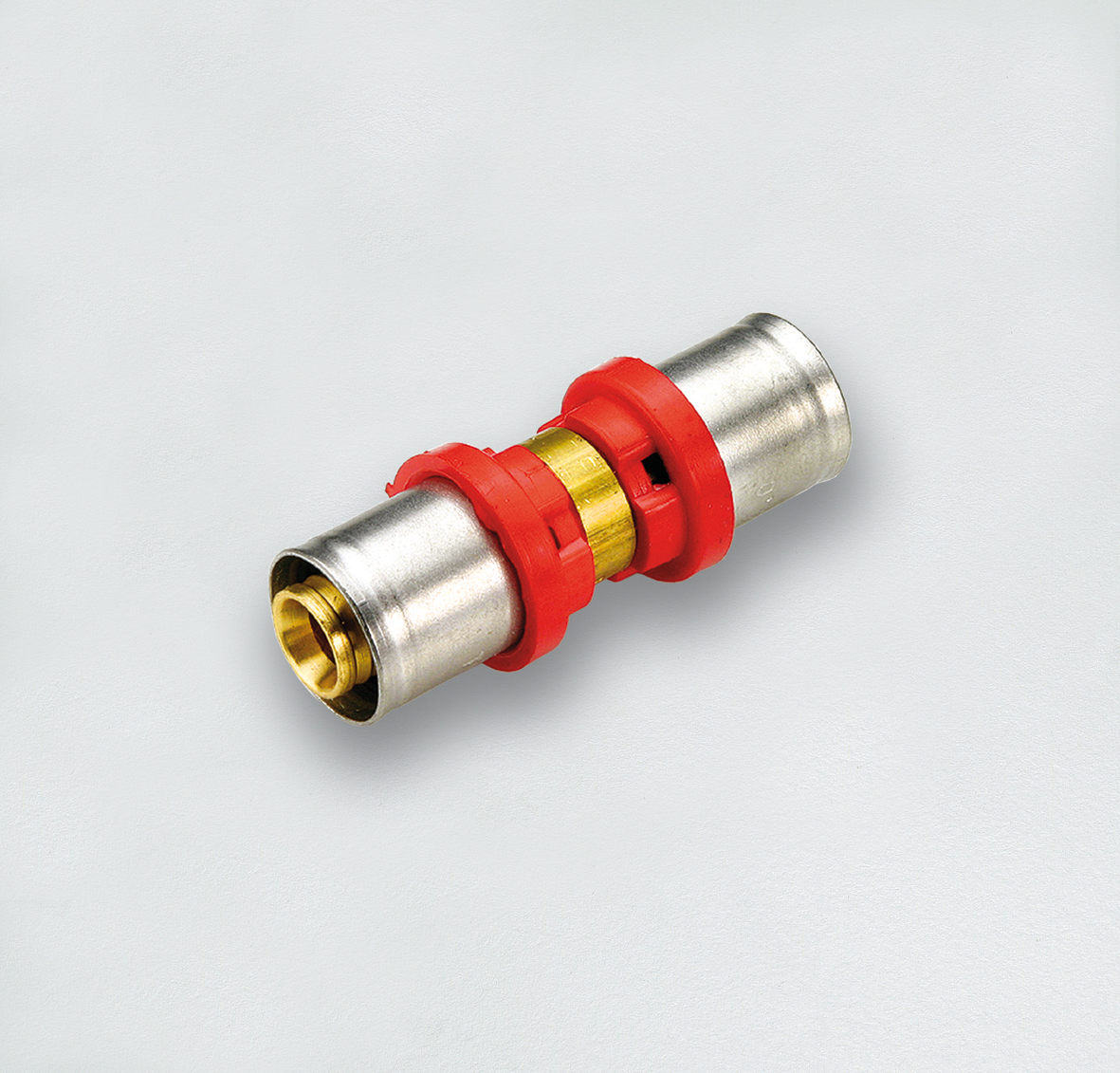

Радиальный пресс-фитинг любого производителя состоит из корпуса, пресс-гильзы и упорного пластикового кольца, которое фиксирует обжимную гильзу на корпусе. Для обеспечения требуемой герметичности соединения штуцер фитинга имеет уплотнительные кольца. Форма корпуса определяет тип: прямой соединитель, тройник, угольник.



Профиль обжима пресс-гильзы

Для получения качественного соединения пресс-клещи должны продавливать гильзу в определенных местах, зависящих от расположения уплотнительных колец.

Каждая система пресс-фитингов характеризуется допустимыми профилями обжима пресс-гильзы, которые разрабатываются индивидуально или подбираются из уже существующих. В свою очередь каждому запрессовочному контуру соответствуют определенные пресс-клещи. К настоящему времени на рынке представлено несколько десятков пресс-профилей, наиболее универсальными и распространенными являются профили обжима TH и U, также можно встретить H, В, F и другие.

Производители пресс-фитингов делятся на две группы. Большая часть из них выпускает универсальные фитинги для которых подходят несколько типов пресс-профилей, а значит и пресс-клещей. Исключением являются компании, продающие комплектные системы: Rehau, Uponor, Geberit, Viega. Эти компании разработали и продвигают уникальные системы пресс-фитингов, для которых необходимы уникальные пресс-клещи. Пресс-клещи являются дорогостоящей оснасткой и часто привязывают монтажников к определенным пресс-профилям, а значит и системам, брендам пресс-фитингов.

В таблице подбора пресс-фитингов представлены все основные системы и подходящие для них профили обжима.

Материал корпуса пресс-фитингов

  • Коррозионностойкая латунь (CW614N, CW617N, CW602N)

Фитинги из латуни являются наиболее распространёнными, но некоторые производители вместо латуни используют бронзу.

Латунные пресс-фитинги могут быть как без покрытия, так и никелированные или луженые (т.е. покрытые оловом). Луженые фитинги обладают повышенной коррозионной стойкостью.

  • PPSU (полифенилсульфон)

Фитинги из PPSU отличаются высокой ударной прочностью, не подвержены коррозии, выдерживают высокие температуры (до +170 С) и устойчивы к UV-излучению. Некоторые производители (Henco, Geberit) производят пресс-фитинги из PVDF, который по характеристикам близок к PPSU.

Пресс-фитинги из PPSU дешевле чем аналоги из латуни и бронзы, но у них уже номенклатура, так как отсутствуют комбинированные соединители с переходом на резьбу.

Пресс-гильза: конструкция и материал



Пресс-гильза (пресс-втулка, пресс-кольцо) может быть закреплена на корпусе фитинга или одеваться в процессе монтажа (менее распространено).

Основным материалом для пресс-гильзы является нержавеющая сталь AISI 304. Бывают исключения, например, Uponor использует алюминий.

Получили распространение гильзы со смотровыми отверстиями (3 или 6 отверстий), что позволяет контролировать глубину вставки трубы в пресс-фитинг.

Уплотнительные кольца

Материалом для уплотнительных колец обычно служит EPDM, но в пресс-фитингах для газа используется NBR. Большинство производителей выпускает фитинги с двумя уплотнительными прокладками, но есть исключения, когда присутсвует только одно уплотнение.

Есть системы пресс-фитингов с уплотнительные кольцами, утопленными в корпус фитинга, что дает следующие преимущества:

  • Защита уплотнения от повреждений при монтаже
    (при вставке трубы в фитинг).  Благодаря этому можно заметно ускорить процесс монтажа, потому что можно не калибровать трубу и не снимать фаску с внутреннего края трубы.
  • Функция LBP (leak before press).  LBP фитинги обладают функцией защиты от ошибок монтажа, позволяя легко обнаружить неопрессованные соединения. Это позволяет избежать ущерба, нанесенного протечкой. Если фитинг не был обжат, то он протечет, когда давление в системе составит 0,5 бара.

Пластиковые упорные кольца

Пластиковые кольца соединяют корпус фитинга и обжимную гильзу, но также они выступают в роли прокладки для предотвращения электрохимической коррозии между алюминиевым слоем трубы и металлическим корпусом (латунным или бронзовым).

Возможные дополнительные функции:

  • Цветные кольца для удобной идентификации диаметра фитинга по цвету
  • Упор или направляющая для правильной установки пресс-клещей
  • Визуальная индикация опрессованного соединения: после обжатия кольцо разрушается.



  • Выбор того или иного фитинга во многом определяется профилем обжима доступных пресс-клещей. Например, если есть в наличии или можно достать пресс-инструмент с пресс-клещами профиля TH, то целесообразно рассматривать фитинги, которые допускают этот профиль обжима. И наоборот, если в наличии есть пресс-фитинги определенных брендов, то по
    таблице подбора пресс-фитингов
    можно посмотреть, какие пресс-клещи следует использовать.
  • В одной системе можно использовать пресс-фитинги разных производителей, которые подходят по типоразмеру: диаметру и толщине стенки трубы. Прочность и надежность соединения зависит от соблюдения технологии монтажа, а не от наличия тех или иных конструктивных особенностей. Важным является использование качественного инструмента, способного продавить металлопластиковую трубу. Запрессовочный инструмент и соответствующую оснастку производят специализированные компании у которых его заказывают производители пресс-фитингов, а затем продают под своими торговыми марками. Основные производители пресс-инструмента: Klauke, Novopress, Rems, Ridgid, Rothenberger.
  • При принятии решения нужно учитывать, что большинство производителей металлопластиковых труб допускают использование фитингов сторонних производителей, но не дают гарантию на такую трубопроводную систему.

Опрессовка фитингов м/п труб в г. Москва недорого

Цена договорная

Сделать опрессовку металлопластиковых труб пресс-фитингами (водорозетками). Всего 6 точек (6 водорозеток). Трубы и фитинги имеются, а вот с пресс-клещами вышла "запарка". Инструменты возьмите свои. Жду Ваших предложений.

Когда: , 23:59

Адрес: 3-й кв-л Капотни, дом 20

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

  • Цена договорная

    Починить кровать (мелкий ремонт)

    (ФОТО прикреплено) Починить крепление и расставить рейки деревянной кровати, которые под матрасом. Дощечки не сломаны. Неоходим инструмент и, возможно, понадобятся детали.

    Илья П. улица Введенского, 31к2, Москва, Россия

  • 2 000 руб

    Переместить вывод труб под раковину

    Переместить на 1м вывод труб под раковину на кухне. Так как в этом месте будет стоять холодильник. Возможно трубы придётся прятать в стену (делать углубление, чтобы не торчали) Тут уже как вы посоветуете...

    Женя П. микрорайон Белая Дача, Котельники

  • Цена договорная

    Сделать пескоструйную лазерную гравировку на камне...

    Сделать пескоструйную гравировку на камне как на фотографии. Цена договорная

    Андрей М. Мосфильмовская улица, 70, Москва

  • Цена договорная

    Монтаж вентиляции, мелочевка по утеплению

    Смонтировать вентиляционные короба из пластика на потолок (конструктор), с герметизацией стыков герметиков и скотчем. Снять часть теплоизоляции (пеноплекс), устранить течь (герметизация) и заклеить обратно...

    Evg улица Столетова, Москва

  • 1 000 руб

    Установка порожка или шов герметиком

    Соединить стык ламината и плитки либо герметиком, либо т-образным порожком. Как будет лучше, нужно смотреть, сам стык не очень ровный. Герметик под цвет и порожек имеется. Бюджет 1000р

    Наталья улица Знаменские Садки, Москва

KAN-therm: Техника соединения



Тонкостенные стальные трубы и фитинги





Системы KAN-therm Steel состоит из тонкостенных стальных труб и различной конфигурации фитингов, соединяемых с помощью технологии пресс.

Система KAN-therm Steel базируется на технике выполнения обжимных соединений „Press” - опрессовке, использующей профиль обжима М, которая позволяет:

  • создать трехточечный обжим уплотнения типа O-Ring, обеспечивающий его соответствующую деформацию и плотное прилегание к поверхности тонкостенной стальной трубы,
  • полностью закрыть пространство, в которое вложена уплотнительная прокладка O-Ring, путем прижима края фитинга к поверхности трубы, что предотвращает попадание загрязнения внутрь фитинга и представляет собой естественную механическую защиту для уплотнителя, а также усиливает механическое соединение.


1.

следует отрезать роликовым труборезом перпендикулярно к оси трубы. Допускается использование других инструментов таких, как ручные и электрические пилы, предназначенных для разрезания углеродистой и нержавеющей стали при условии, что будет соблюдена перпендикулярность разреза и не будет повреждений отрезаемых краев. Не допускается отламывание надрезанных кусков трубы. Для разрезания тонкостенной стальной трубы не следует использовать горелки и циркулярные пилы. Отмеряя длину для отрезания, необходимо учитывать глубину вставки трубы в фитинг.



























2. Используя ручной или электрический фаскосниматель (для больших диаметров полукруглый напильник для стали), необходимо снять фаску с внутреннего и наружного торца отрезанной трубы, удаляя все зазубрины, которые могут повредить уплотнение O-Ring в процессе монтажа. Также следует удалить опилки, находящиеся на и в трубе, которые могут привести к возникновению точечной коррозии.





















3. Чтобы получить надежное соединение, необходимо соблюдать соответствующую глубину вставки трубы в фитинг. Требуемую глубину вставки отметить маркером на трубе или на фитинге с ниппельным хвостовиком (хвостовик с гладким концом). После опрессовки отметка должна быть видна рядом с краем фитинга.



4. Перед монтажом следует визуально проконтролировать наличие и состояние прокладки O-Ring. Также удостовериться, нет ли опилок и иных загрязнений на трубе и в фитинге, которые могут повредить прокладку O-Ring во время вставки трубы. Необходимо убедиться, что расстояние между соседними фитингами не меньше допустимого.



5. Перед выполнением опрессовки необходимо соосно вставить трубу в соединитель на отмеченную глубину (допускается легкое проворачивание). Запрещается применять масло, смазку и жир с целью облегчения вставки трубы (можно использовать воду или мыльный раствор - рекомендованные при испытаниях герметичности системы сжатым воздухом). В случае одновременного монтажа большого количества соединений (по принципу вставки трубы в соединитель), перед операцией опрессовки каждого отдельного соединителя необходимо проконтролировать отмеченную на трубе глубину вставки.



6. Перед началом процесса опрессовки (обжима) необходимо удостовериться в исправности инструмента. Рекомендуется использовать прессы и пресс-клещи, предоставляемые Системой KAN-therm. Необходимо всегда подбирать размер пресс-клещей соответственно диаметру выполняемого соединения. Пресс-клещи должны охватывать соединитель таким образом, чтобы их профиль обжима точно совпадал с местом размещения уплотнительного кольца O-Ring в фитинге (выпуклая часть фитинга). После запуска пресса процесс обжима происходит автоматически и не может быть остановлен. Если по каким-либо причинам процесс опрессовки будет прерван, соединение необходимо демонтировать (вырезать) и выполнить правильно.



6.1. Для опрессовки больших диаметров (64; 76,1; 88,9; 108) используются специальные 4-х колодочные пресс-клещи, а также пресс марки Klauke и Novopress. Достав пресс-клещи из чемодана, следует разблокировать их, вынув специальный стопорный штифт, и затем раскрыть их.



6.2. Раскрытыми пресс-клещами обхватить фитинг. Пресс-клещи имеют специальную выемку, к которой необходимо подогнать фланец фитинга. Внимание: Табличка с маркировкой размера пресс-клещей (см. фото вверху) всегда должна находиться со стороны трубы.



6.3. После правильного обхватывания фитинга пресс-клещами необходимо снова зафиксировать их, максимально вставив стопорный штифт. Пресс-клещи готовы к подключению пресса.



6.4. Пресс должен быть подключен к пресс-клещам, как показано на фото. Обязательно нужно проследить, чтобы зажимающие рычаги пресса были до упора вставлены в пресс-клещи. Граница максимальной вставки отмечена стрелкой на рычагах. Подключенный пресс можно запускать для выполнения опрессовки (обжима) соединения.



6.5. После запуска пресса процесс обжима происходит автоматически и его нельзя остановить. Если по каким-то причинам процесс обжима будет прерван, соединение следует демонтировать (вырезать) и выполнить снова правильно. После выполнения обжима пресс автоматически вернется в исходное положение. В этот момент необходимо извлечь рычаги пресса из пресс-клещей. Чтобы снять пресс-клещи с фитинга, следует снова вынуть стопорный штифт и раскрыть их. Пресс-клещи должны храниться в чемоданах в заблокированном состоянии, т.е. фиксироваться штифтом.

Пресс инструмент (клещи) для обжима металлопластиковых труб и фитингов

Для работы с трубами систем отопления и водоснабжения существует большое количество инструмента. Сейчас широко используется пресс-клещи ручные для металлопластиковых труб и полиэтилена, а также различное аналогичное электрическое оборудование. Созданные таким образом соединения долговечны и надежны, а процесс занимает меньше времени. Какой бывает пресс-инструмент и как его лучше выбрать? Рассмотрим эти вопросы подробнее.

Для чего используется пресс-инструмент

Для создания современных инженерных сетей используется большое количество разнообразного инструмента и оборудования. Среди них можно найти инструмент для пресс-фитингов. Таким образом соединяют трубопроводы из металлопластика и полиэтилена. Этот метод надежен и получил широкое распространение благодаря качеству выполняемых соединений и долговечности. Для работы используется большое количество ручного и электрического оборудования, а также дополнительных комплектующих.

Инструмент используется для монтажа пресс фитингов и металлопластиковых труб

Пресс-инструмент выпускается разными производителями для опрессовки гильз-соединителей полимерных и металлопластиковых труб разного диаметра. В зависимости от типа инструмента, клещи для пресс-фитингов характеризуется различными параметрами: усилием опрессовки, диаметром трубы, расчетным усилием на рукоятку, профилем вкладыша. При начале работы с инструментом в любом случае важно ознакомиться с техническими характеристиками и инструкцией.

Виды пресс-инструмента

Инструмент для работы с металлопластиковыми трубами разнообразен. Изготовляются инструмент для обрезания, торцевания, соединение трубопроводов между собой. Для соединения труб и фитингов между собой применяются пресс-клещи двух видов:

•    ручные;
•    электрические.

При выборе пресс-инструмента в первую очередь нужно обращать внимание на производителя и характеристики изделий. Как и в любой другой сфере имя производителя играет большую роль. Известные на рынке компании выпускают качественное и проверенное оборудование и инструмент. К ним относятся фирмы Valtec, Rehau и другие.

Цена на обжимные клещи для опрессовки труб различна и зависит не только от производителя, но и от диаметра, с которым они работают, комплектации. Многие клещи продаются в комплекте с большим ассортиментом вкладышей и насадок. Также электрический инструмент дороже ручного. Несмотря на то что электрические пресс-клещи дороже, благодаря работе с ними можно ускорить процесс.

Электрический инструмент для работы с пресс-фитингами выпускаются многими компаниями. Отличие от ручного в том, что давление, необходимое для зажатия труб и фитингов, создается работой гидравлической системы.

При выборе инструмента в первую очередь нужно отталкиваться от того, с какими трубами и в каких условиях предполагается работа. Для домашних условий с диаметром металлопластиковых труб до 20 мм идеально подходят ручные клещи. Они недорогие и удобны в работе. Выпускаются как полноразмерные, так и мини версии.
Но для работы с большими диаметрами (свыше 26 мм) лучше выбрать электрический инструмент. Он легко справляется с трубами большого диаметра и при больших объемах работ. Экономит время и силы. Немного ограничивают работу большие габариты электрического инструмента.

Всегда изучайте комплектацию и характеристики выбранного инструмента, тогда вы будете с ним работать в удовольствие и долгие годы. Всегда рады вам помочь приобрести лучший инструмент для работы с системами отопления и водоснабжения!

Где купить пресс-инструмент

Любой инструмент для работы с трубопроводами вы можете купить у нас на сайте. Мы предлагаем купить пресс для труб разных производителей и разной ценовой категории. Все изделия обладают высоким качеством и гарантией от производителя. Приобретенные у нас пресс клещи для металлопластиковых труб прослужит вам долгие годы.

В нашем ассортименте вы всегда найдете за различные марки и модели:

  1. Ручной пресс-инструмент для металлопластиковых фитингов.
  2. Электрический инструмент для обжима фитингов из металлопластика.
  3. Насадки и вкладыши для обжимного инструмента.

Кроме самого инструмента, мы предлагаем вам весь ассортимент металлопластиковых, полиэтиленовых и полипропиленовых труб и фитингов для них. Также всегда в наличии запорное оборудование и любые другие товары для создания сетей водоснабжения и отопления зданий. Кроме покупки, вы всегда можете у нас взять пресс ручной для труб и другие изделия в аренду.

Чтобы купить пресс для металлопластиковых труб свяжитесь с нашим менеджером по контактному номеру телефона или через форму обратной связи. Вы всегда получите полную консультацию и минимальные цены. Ждем ваших заказов!

Типы основных фитингов для соединения водопроводных труб из PEX

Сантехническая труба PEX - это термин, относящийся к сшитому полиэтилену . Это форма гибких водопроводных труб, используемых как для линий горячего, так и для холодного водоснабжения. Благодаря своей гибкости и простоте подключения, PEX постепенно становится предпочтительной трубой для жилого и коммерческого использования.

Соединители и фитинги PEX

Существует несколько типов фитингов и соединителей PEX, которые имеют преимущества по сравнению с другими формами пластиковых водопроводных труб.Фитинги PEX образуют механические соединения; они не склеиваются растворителем, как это используется для труб из ХПВХ и других пластиковых водопроводных труб. Существует несколько производителей трубок из полиэтиленгликолята, каждый из которых предлагает свою полную линейку фитингов.

Также доступны фитинги сторонних производителей, которые обычно можно использовать с трубами PEX любого производителя, но важно следовать рекомендациям производителя PEX. Используйте фитинги, сертифицированные сертифицированным сторонним агентством по тестированию и регистрации, таким как NSF, IAPMO, CSA, IGL или UL.

Способы подключения различаются от производителя к производителю, но обычно они попадают в одну из пяти категорий. Для некоторых методов подключения требуется специальный инструмент, предназначенный для этого метода. В крупных центрах по ремонту жилья, а также в интернет-магазинах имеется большая часть этих соединительных элементов, а также необходимые инструменты.

Обжимные фитинги PEX

Обжимные фитинги PEX - это стандартный тип фитингов, используемых в системах PEX. Доступен широкий выбор фитингов для соединений PEX-PEX, а также для перехода на трубы из других материалов.

Большинство обжимных фитингов изготовлено из латуни (изготовлено в соответствии со стандартами ASTM F1807), но также доступны обжимные фитинги из полисплава (иногда называемые , полипластик ) (изготовленные в соответствии со стандартами ASTM F2159).

Для обжимных фитингов требуются обжимные кольца из меди или нержавеющей стали и инструмент для обжима или зажима PEX. Некоторые производители используют уплотнительные кольца на своих металлических фитингах (изготовленных в соответствии со стандартами ASTM 2434) для уплотнения трубок.

Обжимные фитинги совместимы со всеми типами трубок PEX, кроме PEX-AL-PEX.Обжимные фитинги предпочтительны для многих приложений, поскольку они широко доступны и являются наиболее доступными.

Компрессионные фитинги PEX

Компрессионные фитинги для PEX работают примерно так же, как компрессионные фитинги для медных или других пластиковых трубопроводов. Фитинги состоят из трех частей: стяжной гайки, компрессионного кольца и компрессионной вставки.

Выполнение соединения включает в себя размещение компрессионной вставки внутри конца трубки PEX, надевание компрессионного кольца на трубку, а затем закрепление его с помощью зажимной гайки.По мере затягивания стяжная гайка прижимает кольцо и трубку к вставке, образуя абсолютное уплотнение.

Компрессионные фитинги просты в установке и разборке, что делает их популярными среди сантехников и подрядчиков, а также домовладельцев. Однако они дороже обжимных фитингов. Компрессионные фитинги хорошо подходят, когда вы имеете дело с несколькими точками соединения или когда ожидается разборка.

Фитинги PEX Push-Fit

Фитинги Push-fit (иногда называемые push-to-connect ) - это относительно недавняя сантехническая инновация, популярность которой растет для всех типов водопроводных труб, включая PEX.Для соединения трубок PEX с помощью нажимных фитингов не требуются специальные инструменты или обжимные кольца.

Специальный многокомпонентный запорный механизм позволяет вставлять трубу PEX в фитинг, где она захватывается и герметизируется. Этот же механизм позволяет снимать фитинг, обычно с помощью специального разъединяющего инструмента.

Пуш-фитинги обычно изготавливаются из латуни или латуни DZR и совместимы со всеми типами труб из PEX, а также с медными трубами и трубами из ХПВХ.

Расширительные фитинги

В расширительных фитингах используется внешняя пластиковая втулка, которая надевается на трубку PEX.Трубку и втулку временно растягивают и расширяют, чтобы вставить фитинг, который надежно зажимается, когда инструмент высвобождается и гильза возвращается к своему первоначальному размеру. Этот тип примерки требует определенных навыков. Этот тип встречается в двух проприетарных системах:

  • Система Uponor ProPEX , в которую входят расширительные фитинги, втулки PEX и специальный расширительный инструмент. Компоненты производятся в соответствии со стандартами ASTM F1960.
  • Система Rehau RauPEX, , которая включает патентованные расширительные фитинги, расширительный инструмент, обжимной инструмент и латунные втулки.Эти фитинги производятся в соответствии со стандартами ASTM F2080.

Растяжные фитинги могут использоваться только с трубками PEX-A и несовместимы с другими типами трубок PEX.

Пресс-фитинги

Пресс-фитинги похожи на обжимные фитинги, но здесь фитинги устроены так, что не требуется внешнее обжимное кольцо. Вместо этого, как только труба PEX помещается на запрессовываемую втулку, используется пресс-инструмент, чтобы сжать трубку до тех пор, пока она не зафиксируется на вставленной втулке.

Пресс-фитинги доступны либо для трубок PEX (пресс-система Viega, включая FostaPEX), либо для трубок PEX-AL-PEX (Watts, Uponor). Эти системы являются запатентованными и должны использоваться с собственным прессовым инструментом производителя.

Советы по созданию соединений PEX

По возможности, установите трубки из полиэтиленгликоля, чтобы минимизировать количество необходимых фитингов, так как это минимизирует вероятность утечки и поломок.

  • По возможности изгибайте трубки для изменения направления, а не изгибайте под прямым углом с помощью фитингов.
  • Используйте коллекторы для подачи нескольких линий PEX из одной подающей трубы.
  • По возможности объединяйте сантехнические устройства вместе.
  • Сведите к минимуму длину трубок при планировании компоновки.
  • Выберите диаметр трубы PEX, соответствующий области применения.
  • Используйте цветовую кодировку PEX. Горячие и холодные линии должны иметь разную цветовую кодировку - стандартной практикой является использование синего цвета для холодной и красной для линий горячей воды.
  • Свяжите участки трубопровода вместе, чтобы сократить время монтажа.
  • Планируйте точки перехода для повышения эффективности.
  • Убедитесь, что точки подключения доступны. Это упрощает любое техническое обслуживание, которое может потребоваться в будущем.

Различные типы трубопроводов и сантехнической арматуры

Трубопроводы и сантехническая арматура - это части, которые соединяют трубы и помогают изменять направление потока или размер трубы или соединять различные компоненты, например, угловой фитинг, тройник, эксцентриковый переходник, компрессионный фитинг и т. Д.Они используются для контроля направления и количества жидкости или текучей среды в трубопроводах и водопроводных системах без утечек. Эти фитинги включают колено, тройник, крестовину, переходник, соединение, муфту, ниппель, заглушку и крышку, переходники, фланцы и клапан.

Угловой фитинг:

Угловой фитинг - один из наиболее часто используемых фитингов для изменения направления трубы. Это труба с острым изгибом, которая используется для нескольких целей в промышленных приложениях, таких как поточные линии для управления потоком и направлением жидкости, химикатов, газов и жидкостей в различных процессах.Они доступны в различных материалах, включая медь, резину, пластик, нержавеющую сталь, алюминий и железо. Колено трубы устанавливается между двумя длинными трубами для изменения направления потока жидкости или текучей среды. Обычно они доступны в двух типах; то есть 90 градусов и 45 градусов.

Угловой переходник:

Угловой переходник - это изогнутая труба, имеющая на обоих концах разные диаметры. Обычно он используется для соединения двух труб разных размеров с целью изменения количества потока жидкости, газа или текучей среды.Они доступны в различных материалах, включая железо, нержавеющую сталь, резину, медь, алюминий и латунь. Доступны переходные угловые фитинги с разными углами изгиба, например, 90 °, 45 °, 135 °, 180 ° и т. Д.

Уличный угловой фитинг:

Уличный угловой фитинг - это угловой фитинг с внутренней резьбой на одном конце и наружной резьбой на другом. Это трубопровод и водопроводный фитинг, который используется для соединения двух труб под разным углом, одна из которых имеет внутреннюю резьбу (внутренняя резьба), а другая - наружная резьба (внешняя резьба).

Тройник для трубы:

Тройник - это фитинг Т-образной формы. Он имеет два выхода под углом 90 ° каждый и одну основную соединительную линию. Это труба с соседними выходами, которая используется для соединения труб под углом 90 °. Тройники используются как в коммерческих, так и в промышленных целях. Они доступны в нескольких размерах. Они сделаны из таких материалов, как углеродистая сталь, железо, алюминий, пластик, нержавеющая сталь, медь, латунь и резина. Существуют различные типы тройников для труб, такие как прямой тройник, тройник с внутренней и наружной резьбой, тройник с наружной и внутренней резьбой, переходной тройник и тройник.

Прямой тройник:

Прямой тройник - это Т-образный трубный фитинг с двумя выходами под прямым углом.

Тройник с наружной и внутренней резьбой:

Тройник с наружной резьбой - один из наиболее часто используемых фитингов. Тройник с наружной резьбой состоит из трех частей; тело, орех и оливковое. Он используется для соединения частичной трубы с внутренней трубной резьбой NPT (национальная трубная резьба), а тройник с внутренней резьбой соединяется с наружной резьбой NPT. Они доступны из различных материалов, включая нержавеющую сталь, алюминий, медь, никель, железо, бронзу, пластик, ПВХ и резину. Они имеют особую конструкцию и подходят для стандартной внутренней резьбы, такой как BSP, BSPT, RC, G и т. Д.

Тройник с наружной и внутренней резьбой:

Тройники с наружной резьбой используются для соединения компонентов в пневматической системе, а тройники с внутренней резьбой используются для соединения трех труб с наружной резьбой на одной или нескольких сторонах. Эти фитинги считаются простыми в установке и обеспечивают безопасное и надежное герметичное соединение. Он используется в нескольких различных областях, таких как химическая промышленность, нефтегазовая промышленность, пищевая промышленность, производство электроэнергии и т. Д.

Переходной тройник:

Переходный тройник - это тип фитинга, который обычно используется в трубопроводной арматуре. Он имеет Т-образную форму с двумя концами одинакового размера, причем один конец немного меньше двух других сторон. Он доступен в различных размерах и материалах, включая алюминий, пластик, бронзу, чугун, латунь, стекловолокно, керамику, резину или свинец. Переходный тройник используется в различных областях, таких как пищевая промышленность, судостроение, водоочистка, химические установки и т. Д.

Тройник-тройник и боковой тройник:

Фитинг тройник имеет два ответвления трубы под углом 45 градусов, и оба ответвления симметричны. Боковой тройник также имеет два ответвления, но одно прямое в том же направлении, а другое - под углом 45 градусов.

Крестовина:

Поперечный фитинг - это фитинг с четырьмя отверстиями в форме креста. Он состоит из 1 входа и 3 выходов или наоборот.

Фитинг редуктора трубы:

Трубный переходник - это сантехническая арматура.Это труба с большим диаметром на одной стороне, который уменьшается до меньшего диаметра на другом конце. Наиболее часто используемые редукторы:

Концентрический переходник:

Концентрический редуктор также известен как конический редуктор, потому что он имеет форму конуса. Центр обоих концов находится на одной оси, в результате чего образуются пузыри.

Эксцентриковый переходник:

Эксцентриковый переходник не образует пузырей, поскольку центры обеих сторон находятся на разных осях.

Штуцер штуцера:

Муфтовый фитинг используется как альтернатива фланцам и муфтам, когда использование последних считается нецелесообразным.Муфта состоит из трех частей: гайки, внутренней и наружной резьбовых концов. Их легко установить и удалить.

Сцепление:

Муфта - это механическое устройство, которое соединяет два вала вместе для передачи энергии. Существует три типа муфт: полная муфта, полумуфта и переходная муфта. Полная муфта используется для соединения небольших труб, полумуфта используется для ответвления от контейнера или трубы, а переходная муфта используется для соединения двух труб разных размеров.

Трубный ниппель:

Трубный ниппель - это небольшой трубный фитинг с наружной резьбой на одном или обоих концах. Он используется для соединения двух разных типов фитингов, таких как шланги, клапаны и трубы. Он доступен из различных материалов: латуни, меди и нержавеющей стали.

Заглушка и крышка:

Заглушка и заглушка используются для герметизации отверстий труб в процессе ремонта и обслуживания. У них есть нити; заглушка имеет наружную резьбу, а крышка - внутреннюю.Он доступен в различных материалах, включая резину, металл и пластик.

Переходные фитинги:

Переходные фитинги используются для соединения разных труб. У них есть как охватывающий, так и охватывающий концы, и если у них нет резьбы, их можно припаять или приварить к трубе. Они доступны из ПВХ, латуни и нержавеющей стали.

Фланцевые фитинги:

Фланцы плоские, круглой формы. Это идеальное уплотнение для крепежа. Его можно использовать с водопроводной арматурой, проходящей через стены и потолок, а также для дренажных труб.

Клапан:

Клапан используется для изменения направления потока воды. Существуют разные типы клапанов, которые используются для разных целей, например, для одностороннего потока, для управления объемом или давлением и т. Д.

Есть вопросы или нужно поговорить с продавцом?
Связаться с нами

Плюсы и минусы соединений PEX | 2020-10-21

Благодаря своей гибкости, долговечности, большой длине змеевика и меньшему весу, PEX быстро стал предпочтительным выбором трубопроводов для жилищного водопровода и коммерческих бытовых систем водоснабжения, включая стояки, распределительные трубопроводы, внутренние и даже подземные применения .

Стойкость к замораживанию, коррозии, точечной коррозии и образованию накипи делает PEX самым прочным трубопроводным продуктом на рынке сегодня. Его гибкость сводит к минимуму количество подключений до половины в определенных приложениях, что делает его одним из самых быстрых доступных способов монтажа трубопроводов. Кроме того, подключение системы PEX относительно легко освоить и быстро установить.

Узнайте о пяти методах соединения PEX - обжим, зажим, соединение нажатием, расширение и расширение со сжатием - и узнайте о плюсах и минусах каждого из них, чтобы определить, какая система фитингов лучше всего подойдет для ваших будущих проектов трубопроводов.

Обжим

Как это делается:

  1. Наденьте медное кольцо на трубу, а затем вставьте в трубу фитинг ASTM F1807 (металл) или ASTM F2159 (пластик).
  2. Сдвиньте кольцо назад к концу трубы, где труба и фитинг перекрываются. Расположение зависит от производителя, поэтому обязательно следуйте инструкциям производителя.
  3. Сожмите кольцо обжимным инструментом до упора.
  4. Используйте манометр для проверки правильности соединения (неплотные обжимы = утечки; слишком тугие обжимы = фитинг или повреждение трубы).

Плюсы: Быстрый и простой в освоении, быстрый в установке, относительно недорогой, инструменты и продукты легко доступны в различных магазинах.

Минусы: Обжим работает против «памяти формы» PEX, который всегда стремится вернуться к своей естественной форме. Без подтверждения манометра «годен / непроходен» неплотный обжим может потенциально привести к утечкам, поскольку труба постоянно прижимается к кольцу. Кроме того, меньший внутренний диаметр (ID) вставного фитинга снижает поток системы, а также открывает возможность для сухой посадки.

Зажим

Как это делается:

  1. Убедитесь, что зажимной инструмент правильно откалиброван.
  2. Наденьте на трубу кольцо из нержавеющей стали.
  3. Вставьте фитинг ASTM F2098 в трубу.
  4. Поместите кольцо обратно на трубу (положение зависит от рекомендации производителя).
  5. Сожмите кольцо зажимным инструментом до упора.

Плюсы: Быстрый и легкий в освоении, быстрый в установке, относительно недорогой, инструменты и продукты легко доступны в различных магазинах, легко разбираются (если установщику нужно снять фитинг), нужен только один инструмент для соединения любого размера (нет необходимости приобретать отдельные головки для разных размеров труб).

Минусы: Как и обжим, зажим также противоречит свойствам памяти формы PEX. Фитинги с меньшим внутренним диаметром ограничивают поток, и калибровка инструмента является обязательной для правильного соединения (неправильно откалиброванные инструменты могут привести к утечкам или повреждению трубы или фитингов).

Соединение нажатием

Как это делается:

  1. Вставьте в трубу втулку жесткости. Некоторым производителям требуется вставка ребра жесткости, а некоторым нет; обязательно следуйте рекомендациям производителя по установке.
  2. Вставьте трубу в фитинг.

Плюсы: Быстро и легко освоить, быстро установить, не требует специальных инструментов, легко снимается фитинг (при необходимости).

Минусы: Фитинги необходимо обернуть непроницаемым материалом перед непосредственным закапыванием в грунт. Тесты на замораживание и вытягивание показывают, что эти соединения PEX более подвержены сбоям; Поскольку PEX более пластичен, чем металл, зубья фитинга могут соскользнуть с трубы.Более высокая стоимость по сравнению с зажимом и обжимом.

Расширение

Как это делается:

  1. Наденьте расширительное кольцо из PEX на конец трубы.
  2. Расширьте трубу расширительным инструментом, пока труба не достигнет головки инструмента.
  3. Вставьте фитинг ASTM F1960.

Плюсы: Быстрый и простой в освоении, быстрая установка, максимизирует память формы PEX (труба и кольцо всегда прижимаются к фитингу), фитинг с большим внутренним диаметром улучшает поток, невозможность сухой установки, одобрен для непосредственного закапывания в грунт, а также в бетон, устраняет необходимость использования манометров или калибровки инструмента.

Минусы: Время запечатывания занимает больше времени в холодную погоду (ниже 40 F), продукты и инструменты доступны только через профессиональных дистрибьюторов сантехники обученным установщикам.

Расширение со сжатием

Как это делается:

  1. Наденьте металлическую втулку на трубу так, чтобы оставалось место для вставки фитинга.
  2. Используя специальный инструмент с расширительной головкой с одной стороны и зажимными губками с другой, сделайте одно расширение с помощью трубы, затем поверните инструмент, чтобы сделать другое расширение.
  3. Вставьте фитинг ASTM F2080.
  4. Поверните инструмент, чтобы сжать втулку на трубе и фитинге с помощью зажимных губок.

Плюсы: Немедленное испытание давлением, отсутствие проблем с низкими температурами, лучший поток в системе.

Минусы: Двухэтапный процесс может занять больше времени, и может быть трудно маневрировать инструментом в ограниченном пространстве, чтобы выполнить сжатую часть соединения. Существует вероятность травмы из-за места защемления возле зажимных губок.Инструменты и товары продаются только через профессиональных дистрибьюторов сантехники.

Последний совет

Понимание преимуществ и проблем каждого метода подключения PEX важно, но это не поможет вам, если вы начнете смешивать бренды и вам потребуется обслуживание или поддержка. Некоторые трубы и фитинги из PEX спроектированы и изготовлены для совместной работы для обеспечения максимальной производительности, поэтому смешанные марки могут потенциально нарушить целостность установки.

Кроме того, большинство производителей PEX предлагают гарантию на свои трубы и фитинги; покрытие может быть уменьшено или даже аннулировано, если установщики смешивают марки.

Проще говоря - защитите свою репутацию и получите больше уверенности, используя трубы и фитинги PEX той же марки. Вы будете уверены, что на систему, которую вы устанавливаете, распространяется полная гарантия и поддержка клиентов.

Если вы хотите узнать больше о PEX и производителях в Северной Америке, посетите веб-сайт Института пластиковых труб www.plasticpipe.org или веб-сайт Ассоциации пластиковых труб и фитингов www.ppfahome.org.

Как найти подходящего

Фитинги для гидравлических шлангов используются для подсоединения гидравлических шлангов, трубок и трубопроводов к насосам, клапанам, цилиндрам и другим частям гидравлической системы.Так что же произойдет, если вы выберете неправильный фитинг? К сожалению, такая мелочь, как фитинг, может быстро снизить эффективность всей гидравлической системы и даже создать серьезную проблему для безопасности. Если вы слишком загружены формами, материалами, резьбой и вариантами уплотнения, сэкономьте свое время и ознакомьтесь с нашим руководством о том, как выбрать правильный фитинг, который лучше всего подходит для вашей работы.

Объяснение сборки гидравлического шланга

Для многих из нас в первый раз мы должны решить, какой тип гидравлического шлангового фитинга использовать, во время сборки шланга. Опрессовка - самый популярный метод сборки гидравлического шланга. Всегда полезно задать себе пять основных вопросов о S.T.A.M.P. (размер, температура, область применения, материалы / среда и давление), прежде чем приступить к сборке любого шланга. Как только спецификации будут определены, техник по сборке шлангов может приступить к работе. Процесс может варьироваться в зависимости от модели обжима, но обычно техник отмечает глубину вставки на шланге, наносит смазку на шток фитинга, проталкивает его внутрь конца шланга и вставляет в матрицу обжима.Наконец, техник надежно закрепляет фитинг на шланге, активируя блок питания обжимного устройства для приложения давления. Специалист по сборке шлангов сможет помочь вам найти наиболее подходящий вариант и ответить на любые вопросы.

Материалы Шланговые фитинги состоят из

Шланги

, а также фитинги бывают разных типов и из разных материалов. Важно отметить, что материал, из которого изготовлен фитинг гидравлического шланга, определяет его свойства. Чаще всего фитинги изготавливаются из пластика , стали, нержавеющей стали или латуни.

Пластиковые фитинги обычно считаются более устойчивыми к коррозии, но они более слабые и менее долговечные. Поэтому они наименее популярны в гидравлических системах, несмотря на их низкую цену. Из-за высокого давления лучше подходят металлические фитинги.

Стальная арматура представляет собой смесь железа с некоторыми другими металлами, что делает их более прочными и устойчивыми к нагреванию. Например, фитинги из углеродистой стали, изготовленные из смеси железа и углерода, могут выдерживать температуры от -65 ° F до 500 ° F.

Фитинги из нержавеющей стали используются, когда диапазон температур, необходимый для работы, составляет от -425 ° F до 1200 ° F. Они являются отличным выбором для высококоррозионных сред. Обычно они рассчитаны на давление до 10 000 фунтов на квадратный дюйм. Некоторые фитинги из нержавеющей стали специальной конструкции могут выдерживать давление до 20 000 фунтов на квадратный дюйм. Однако высокая цена делает их менее доступными, поэтому обычно рассматриваются другие альтернативы.

Фитинги из латуни менее прочны и долговечны, чем нержавеющая сталь.Они могут работать без утечек и соответствовать стандартам SAE, ISO, DIN, DOT и JIS. Диапазон температур латунных фитингов составляет от -65 ° F до 400 ° F. Они выдерживают давление до 3000 фунтов на квадратный дюйм, но обычно рекомендуются более низкие диапазоны давления.

Менее распространенные материалы для концевых фитингов шлангов

Алюминиевые фитинги значительно легче стали и устойчивы к коррозии. Благодаря небольшому весу они широко используются в автомобильной промышленности.

Температурные диапазоны для стандартных материалов фитингов

Типы фитингов для гидравлических шлангов

Две основные категории включают:

В зависимости от формы гидравлического фитинга они подразделяются на:

Шесть факторов, которые следует учитывать при выборе гидравлических фитингов:

    1. Безопасность соединения, включая тип уплотнения

      Будьте осторожны при использовании фитингов с трубной резьбой NPT (National Pipe Taper).Хотя кажется, что устранить утечку с помощью фитинга этого типа просто, затянув соединение, вы увеличиваете риск получения трещины в фитинге. Это более вероятно при повторных переделках (ослаблении и повторной затяжке фитинга). Используйте уплотнительные кольца с эластомерными уплотнениями, такими как DIN 2353, SAE J1453, чтобы предотвратить риск неожиданной утечки, и переходите на фитинг JIC без конуса. Если вы используете эластомерные уплотнения, поддерживайте температурный режим в рекомендованном диапазоне. К сожалению, даже одно событие перегрева может повредить все уплотнения и вызвать множественные утечки.

    2. Номинальное давление

      При модернизации вашего оборудования обычно повышается рабочее давление. Для решения проблемы высокого рабочего давления все больше и больше наших клиентов предпочитают использовать кольцевые уплотнения. Они более устойчивы к появлению трещин. Уплотнительные кольца также предотвращают риск чрезмерного затяжки и утечки. С точки зрения материала, шланговые фитинги из нержавеющей стали имеют наивысшее номинальное давление.

    3. Вибрация

      Вибрация влияет на гидравлическую систему трубопроводов и может изменить крутящий момент и вызвать усталость.Не забудьте осмотреть участки с высокой вибрацией на предмет утечек и повреждений.

    4. Температура

      Диапазон температур для трубных фитингов определяется тремя факторами: материалом, покрытием и уплотнением, если оно используется. Для работы без утечек используйте кольцевые уплотнения, если позволяет рабочая температура. В приведенной ниже таблице указан диапазон температур для наиболее распространенных материалов фитингов и уплотнений. Существуют специальные опции, если вам нужны гидравлические шланги и фитинги для работы в экстремальных температурных условиях.Свяжитесь с нами чтобы узнать больше.

    5. Химическая совместимость и рабочая жидкость

      Практическое правило гласит, что внутренняя трубка шланга, крышка, фитинги и уплотнительные кольца должны быть химически совместимы друг с другом. Будьте особенно осторожны при выборе шланга для газовых сред, особенно если есть вероятность проникновения, чтобы избежать взрывов, пожаров и воздействия токсичных паров. Всегда уточняйте у производителя, являются ли компоненты вашей гидравлической системы химически совместимыми.Кроме того, обратите особое внимание на совместимость вашего уплотнения с типом гидравлической жидкости, используемой в системе. Руководство по химической стойкости от Parker можно найти здесь.

    6. Наличие

      Все идет отлично, пока вам не понадобится замена фитинга, а срок поставки составляет пару недель, а он вам понадобится сейчас. Обычно большинство фитингов NPT и JIC широко доступны и имеют множество конфигураций на выбор. Следовательно, выбирайте фитинги, которые легче найти или запастись, если вы используете какой-либо конкретный фитинг с более длительным сроком изготовления.

Смешивание и согласование

И SAE, и ISO не рекомендуют смешивать концевые фитинги и шланги разных производителей. Для этого есть много веских причин, но лучшая причина не делать этого - безопасность. Смешивание фитинга от одного производителя со шлангом другого производителя может привести к отказу или разрыву обжима, потому что эти два продукта просто несовместимы. Способ крепления фитинга к шлангу и допустимый допуск для обжима шланга могут отличаться.Например, диапазон допустимого отклонения Паркера для обжима может составлять всего 0,02 дюйма, и этот диапазон может не перекрываться с продуктом другого производителя. Кроме того, производитель не несет ответственности за неисправность. Поэтому, если вы смешиваете шланг и фитинг от двух разных производителей, вам следует серьезно подумать.

Что дальше?

Важно не забывать проверять шланги и фитинги на надежность соединения и отсутствие утечек каждые пару месяцев.Даже новый фитинг, если он был выбран неправильно, может вызвать проблемы. Хотя выбор гидравлического фитинга иногда кажется непосильным, если вы будете следовать нашему простому руководству, это больше не должно быть проблемой.

Если вы хотите узнать больше о выборе гидравлических фитингов, свяжитесь с нами, чтобы поговорить со специалистом по гидравлическим разъемам.

Обжимные соединения по сравнению с соединениями типа "тюльпан"

Сообщение от блогер 01.08.2018 0 комментариев

Есть несколько способов подсоединить трубы PEX к фитингам и другим трубам.При использовании трубок PEX-A и PEX-B часто можно использовать обжимные и пружинные соединения. Оба эти метода заключаются в сжатии кольца на трубе с помощью специального инструмента. Эти методы не совпадают, хотя их основной принцип аналогичен. В этом сообщении блога мы расскажем о преимуществах обжимных и пружинных соединений.

Резьбовые соединения также известны как зажимные соединения. Они состоят из стяжного зажима, специального приспособления для стягивания и соответствующей фурнитуры. С этим методом намного проще работать в ограниченном пространстве, потому что инструмент не наматывается на трубу.Инструмент cinch работает с несколькими размерами PEX, в отличие от инструмента для обжима, который сделан для определенного размера. Помимо своей универсальности, инструмент для обжима также дешевле, чем инструмент для обжима. Стяжные кольца могут быть немного дороже обжимных колец. Соединение cinch прослужит более 5 лет и может длиться более 10 лет.

Обжимные соединения состоят из обжимного кольца, обжимного инструмента, соответствующих фитингов и манометра, работающего / непроходимый. Если все сделано правильно, этот тип подключения является быстрым и недорогим способом подключения PEX.Кольца и инструменты легко доступны во многих магазинах. Единственный способ узнать, правильно ли выполнено соединение, - это использовать манометр. Поместите калибр на кольцо, и если оно не скользит полностью, соединение в порядке. Недостатком обжимных соединений является то, что с ними трудно работать в ограниченном пространстве, и со временем соединение будет ослабевать, что создает утечки.

В конце концов, соединения "тюльпан" и "обжим" хороши. Все сводится к нескольким факторам, таким как бюджет, удобство и размер обрабатываемой площади.Не забывайте всегда начинать с чистой трубы с квадратным сечением.

Наконец, важно знать, что медные обжимные кольца соответствуют двум стандартам: ASTM F1807 для металлических вставных фитингов и ASTM F2159 для пластиковых вставных фитингов. Стяжные кольца из нержавеющей стали подпадают под стандарт ASTM F2098.

Мы предлагаем все необходимое для обжимных и пружинных соединений. Вот список предметов:

Работа с пластиковыми трубами и нажимными фитингами

За последние несколько лет появилось несколько замечательных инноваций как в пластиковых трубах, так и в нажимных фитингах.Эти новые сантехнические изделия упростили, чем когда-либо, среднему мастеру самостоятельно прокладывать водопроводные линии и подсоединять фитинги на профессиональном уровне. Больше не нужно вызывать сантехника или вспотевшего медика с фонариком. Все, что для этого требуется, - это подходящие продукты и несколько полезных советов от местного независимого продавца товаров для дома.

Сегодня мы покажем вам, как сваривать трубки из ХПВХ растворителем. Мы собираемся познакомить вас с революционной сантехнической системой под названием PEX, и мы собираемся показать вам новейшие нажимные фитинги, которые объединят все это воедино.Итак, приступим.

Пластиковая труба из ХПВХ предназначена для хлорированного поливинилхлорида. Это золотой стандарт пластиковых труб благодаря своей прочности и надежности под давлением… давлением воды. Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно представить как склеивание.

Первым шагом к сварке труб из ХПВХ растворителем является отрезание трубы до нужной длины с помощью ножовки или резака для ПВХ. После резки удалите все заусенцы и вытрите грязь или мусор с участка трубы, которая будет подключена к фитингу.Напильник - лучший инструмент для этого.

Затем нанесите пурпурный грунт на конец трубы и на фитинг, к которому он будет присоединяться. Это очищает трубу и фитинг и подготавливает поверхность для склеивания цементного раствора. Нанесите ровный слой цемента на основе растворителя поверх фиолетовой грунтовки как на трубу, так и на фитинг, затем соедините конец трубы с фитингом, вставив трубу в фитинг и повернув его на четверть оборота. Удерживайте трубу и фитинг в этом положении 30 секунд и все.Стык запломбирован. Это было достаточно просто.

Хотя трубка PEX впервые была использована в Европе в 1960-х годах, она является относительной новинкой в ​​области водопровода. PEX означает сшитый полиэтилен высокой плотности. Он известен тем, как легко соединять фитинги с помощью сжатия, а также своей гибкостью, что обеспечивает гибкость при длительных пробегах и сокращает количество фитингов, необходимых при пробеге.

Для присоединения трубок из полиэтиленгликоля к фитингу требуется специальный инструмент для обжима полиэтиленгликоля, подобный этому, и обжимные кольца, которые надеваются на трубку и фитинг.Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на стык и обжать его с помощью обжимного инструмента. Это проще простого.

Но подождите, я поправлюсь. Пожалуй, самый простой и универсальный фитинг в мире сантехники - это нажимной фитинг, который я держу здесь. Хотя он может выглядеть как обычный локоть или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как и набор для сборки, с которым вы играли в детстве.Все, что вам нужно сделать, это вставить конец трубки в фитинги, пока он не встанет на место, и все. Пайки нет. Без сольвентной сварки. Обжимной инструмент не требуется. И что самое приятное, вы можете использовать эти фитинги для соединения медных трубок, труб из ХПВХ или даже полиэтиленгликоля (PEX)… все в одном фитинге, как вы видите здесь.

Толкающие фитинги работают благодаря крошечным зубцам внутри фитинга, которые зажимают трубу и прижимают ее к пластиковому кольцу круглого сечения внутри фитинга. И в отличие от меди или ХПВХ, вам не нужно сушить водопровод перед использованием этих фитингов.Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях. А если вам нужно снять фитинг, просто используйте этот инструмент для снятия, и труба выйдет сразу. Их даже можно использовать снова и снова, что отлично подходит для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.

Ну вот и все. С помощью этих продуктов даже новичок в домашних условиях может получить готовый результат как профессионал, и для этого не потребуется много времени на обучение.

Закрыть стенограмму

Китай OEM фабрика обжимных фитингов OEM цитаты, фитинги для соединения гибких шлангов из нержавеющей стали / сварные металлические штуцеры для шлангов - Sam

Китайские сопла для шлангов высокого давления Прямые предложения от поставщиков, зеленый цвет Гибкий выдвижной шланг EVA с 4-х функциональным соплом - Sam, Китай Npt Прямой прейскурант экспортера поворотных фитингов, гидравлический адаптер из нержавеющей стали, фитинги для гидравлических шлангов - Sam / China OEM Hose Ferrule Fittings Factory OEM Quotes, метрические гидравлические шланговые банджо-фитинги - Sam

Основные характеристики China OEM Air Automatic Release Valve Exporter Дешевый прейскурант, Рекламные фитинги с обжимными кольцами для гидравлических шлангов - Sam

1.Китай OEM завод по производству латунных газовых клапанов и поставщики, регулируемое распылительное сопло для садового шланга - Sam: Оптовая торговля Китайским экспортером с двойным выпускным клапаном воздуха Дешевый прейскурант, высококачественный JIC мужской 74-градусный гидравлический шланг JIC из углеродистой стали, фитинг для банджо - Sam

2. Входное напряжение: 90-305VAC, 277-528VAC, DC12V / 24V

3. Длительный срок службы, TM21 сообщил L70> 54000 часов

4. Китай OEM Резьба Латунная насадка Поставщики и производители, Телескопическая труба Бытовая моющая насадка напорный пистолет Дождевой цветок поливает насадку для цветов водяной пистолет для пены для мойки автомобилей - Sam, Китай OEM насадка для распылительного шланга Поставщики Прямые предложения, заводская цена 2 года гарантии 90 дней возврат денег Amazon 10 функциональная латунная насадка для садового шланга высокого давления - Sam / w

5.Драйвер Meanwell, водонепроницаемость IP66

6. Оптовая торговля Китайские латунные водяные сопла Поставщики Прямые предложения, Углеродистая сталь JIC Мужской Конус 74 градуса Гидравлические шланги Фитинги 16711 - Sam: 5 лет

7. Китай OEM Завод по производству регулируемых шлангов и поставщики, Однофункциональный пластик Противоскользящая насадка для водяного садового шланга с противоскользящим покрытием - Sam, Китай OEM трехходовые латунные шаровые клапаны Производители OEM цитаты, 75-футовый расширяемый 1/2 '' садовый шланг с 7-функциональной распылительной насадкой - Sam, CB, оптовый Китай Производитель и завод , Как видно по телевизору, Насадка для шланга Flexi Blaster - Sam, TM21, IK10 указано

8.Китайская фабрика форсунок с передним вытягиванием, заводские предложения OEM, садовая мощная регулируемая поворотная насадка для латунного распылителя - Sam: 5-7 рабочих дней

Применение Китай OEM воздушный автоматический выпускной клапан Экспортер Дешевый прейскурант, Рекламные фитинги с наконечником для гидравлического шланга для продажи - Sam

1. Освещение складов, освещение фабрики, промышленное освещение

2. Освещение гаража, освещение мастерской

3. Освещение супермаркетов, освещение магазина

4.Освещение заправочной станции


Китай OEM Экспортер воздушного клапана с автоматическим выпускным клапаном Дешевый прейскурант, Рекламные фитинги с наконечником для гидравлического шланга для продажи - Sam Spec. :
OEM-производители соединителей Цитаты, Гидравлический трубный фитинг, метрический внутренний конус с внутренней резьбой 24 градуса, уплотнительное кольцо H.T. IS0 12151.2-DIN 3865 штуцер для шланга - Sam Анодированный
Драйвер Драйвер Meanwell
Оптовые китайские поставщики латунных газовых клапанов Прямые предложения, MMS водяной туман PP / PVDF Садовый шланг Быстрый разъем Форсунка для полива - Sam Chips China OEM Quick Disconnect Шланговые фитинги Экспортер Дешевый прайс-лист, Фитинг для гидравлического шланга с внутренней резьбой NPSM Фитинг линии электропередачи с конусом 60 градусов 21641 - Sam
Китай Садовые шланги с закручивающейся насадкой Поставщики и производители, Гидравлический углеродистая сталь с двойным шестигранником Фитинг для метрических шлангов JIS 28611 - Sam 90- 305VAC, 50/60 Гц
Китай OEM Латунные насадки для шлангов Производители OEM цитаты, мягкое резиновое покрытие с регулируемым рисунком для полива растений зеленая насадка zva высокого давления - Sam -40 ºC до +50 ºC
Оптовая торговля China Press Fit Ball Прямые предложения от поставщиков клапанов, Сопло пожарного рукава в Китае - Sam от 10% до 90% 905 40
Оптовый производитель и завод сопел для шланговых труб в Китае, водяной пистолет высокого давления для мытья автомобилей, садовый латунный сверхмощный комплект распылительной головки для шлангов - Sam > 95%
Оптовый Китай Нормальный закрытый латунный клапан Поставщики и производители, Расширяемый садовый шланг, водяной шланг с 7 форсунками с разбрызгиванием воды 50 футов - Sam > 90%
Начальный световой поток 12000LM
Поддержание светового потока 13000LM
Китайские производители шаровых кранов с прессовой посадкой Предложения OEM, форсунка водоструйной мойки для садового шланга - Sam / w
CRI Ra> 70 (> 80 опционально)
Степень защиты IP Водонепроницаемость IP66
Гарантия 5 лет гарантии
Цветовая температура 3000K-6500K
Тепловой радиатор 905 Анодированный 905 Покрытие
Вес приспособления 4.5 кг
Сертификаты CE, RoHS, Оптовая торговля Китайскими латунными игольчатыми клапанами Поставщики и производители, 2 года гарантии высокого давления 7-распылительная насадка для садового шланга с разбрызгиванием - Sam, UL, Оптовая торговля регулируемыми соплами для шлангов в Китае, производитель и Завод, как видно по телевизору. Насадка для шланга Flexi Blaster - Sam, оптовая торговля, Китай, многоразовые фитинги для гидравлических шлангов, поставщики и производители, стандартные резиновые фитинги для гидравлических шлангов NPT JIC BSP - Sam

Параметры Китай OEM воздушный автоматический выпускной клапан Экспортер Дешевый прайс-лист, Рекламные фитинги с наконечником для гидравлического шланга на продажу - Sam :
Пункт Нет. Оптовые китайские поставщики цельных шланговых фитингов Прямые предложения, полезные фитинги и быстроразъемные соединения гидравлического воздушного шланга - Sam
(W)
Luminous
Efficacy
Luminous
Flux
CRI
(Ra>)
Температура соединения
( Ta = 40ºC)
Максимальный ток
(постоянный)
(A)
HS-Wholesale Китайские поставщики воздушных клапанов Прямые предложения, прямой метрический штекер для гидравлического фитинга с уплотнительным кольцом бобышки SAE (1CO \ 1DO) - Sam-J 100 130 13000 80 92.4 0,9
HS-HB120W-J 120 130 15600 80 92,4 1,35
HS-HB150W5 905 905 905 9040 905 905 905 905 40 905 905 80 92,4 1,8
HS-HB200W-J 200 130 26000 80 92,4 2,25
9 Насадка для воды для садоводства 10бар (145psi) Код HS 84242000 - Sam

Китай Завод по производству предохранительных клапанов и поставщики, насадка для барабана для садового шланга - Sam, Китай OEM Завод по производству душевых головок Котировки OEM, Changrong бесплатный образец гидравлического шланга, фитинг для банджо, латунный фитинг для банджо - Sam , на данный момент у нас доступен угол луча 60 °, 90 * 100 °, 120 °.

Сертификаты

Китай Экспортёр двойного выпускного клапана с двойным выпускным клапаном Дешевый прайс-лист, большие промо-акции оцинкованные фитинги банджо bsp для гидравлических шлангов 72011 - Sam
1. Номер сертификата UL: E484577
2.China OEM Gas Прямой прейскурант экспортера клапанов для печей, 75 мм Высокотемпературные выхлопные неопреновые резиновые форсунки для автомобилей (производство Китай) - Одобрение Sam-Mark, Сертификат № S 50277285
3.СВИДЕТЕЛЬСТВО ОБ ИСПЫТАНИИ CB, Ref. Сертификат. Номер: DE 2-017520
4. Китай OEM-экспортер латунных шаровых клапанов Дешевый прейскурант, регулируемые распылительные форсунки для садовых шлангов - Сэм .: 161935
5. Китайский завод OEM-производителей латунных клапанов и поставщики, Производство с ЧПУ Метрическая система JIC Прямые фитинги для гидравлических шлангов BSP - Сэм, пожалуйста, зайдите на сайт: www.designlights.org/QPL#results, выполните поиск по ключевому слову "Китайские трехходовые латунные шаровые краны, поставщики Прямые предложения, (PC-R12432) 3-ходовая пластиковая форсунка для садового шланга - Sam "Китай OEM прямые поставщики и производители фитингов для гидравлических шлангов, фитинги быстрого соединения тройника с резьбой NPT серии PH / воздушные фитинги - Sam.


Упаковка и доставка

1. Стандартная экспортная картонная коробка, 1 ед. / Картонная коробка

2. Поставщики предохранительного клапана компрессора из Китая Прямые предложения, форсунка водоструйной мойки для садового шланга - Сэм, от 30 до 40 единиц / поддон

3. Оптовая торговля Китай Твердая латунная садовая насадка Поставщики Прямые предложения, Расширяемый гибкий шланг для воды для садовой мойки автомобиля с распылительной насадкой 7 Функциональный пистолет Латунный фитинг - Sam.
Китай OEM Производитель и завод поворотных сопел из латуни, Гидравлические адаптеры - SamChina OEM Завод по производству воздушных быстроразъемных клапанов и поставщики, латунные фитинги для обжима гидравлических шлангов с наружной резьбой - Sam

ISO9001: 2008 Система контроля качества

Завершено & Строгая система контроля качества от контроля качества входящего материала, контроля качества обработки до контроля качества готовой продукции.

Китай OEM-экспортер регулируемых резиновых насадок для шлангов Прейскурант дешевых, производитель гидравлических фитингов - Само авторизация UL.

Оптовые цены производителей фитингов для садовых шлангов в Китае, фитинги прямого гидравлического адаптера с резьбой из нержавеющей стали HSPA64 - Sam ~ 2014, 2014 ~ 2015

Дополнительные сведения о компании

Китай OEM трехходовой латунный газовый клапан Производитель и завод, сверхмощное сопло из твердой латуни высокого качества - Sam.

Китай OEM-экспортер сопел для шланговых труб Дешевый прейскурант, самые продаваемые комплекты фитингов для поливочных шлангов из АБС-пластика, распылительные пистолеты и соединители для шлангов - Сэм: Прямой прейскурант экспортера садовых шланговых сопел в Китае, набор латунных насадок для закручивания шлангов - Sam, Китай OEM-комплект сопел для распыления воды Поставщики и производители, китайский производитель 1-дюймовая насадка для распылителя для водяного шланга, 20 метров - Sam, Китай, производитель и завод сопел для садовых шлангов, метрические медные гидравлические фитинги DIN - Sam, Китай OEM Завод и поставщики металлических триггерных форсунок с передней вытяжкой, Латунная насадка для скручивания шланга - Sam , Китай OEM трехходовой латунный шаровой кран экспортер Дешевый прайс-лист, резиновый шланг для топливной форсунки для улавливания паров - Sam.

Оптовые китайские поставщики металлических шлангов с прямыми предложениями, резиновая трубка для надувания воздуха, запасная часть резинового шланга для инфлятора - Sam

1. Китай OEM-производители сопел высокого давления OEM , Прямой переходник на 90 градусов, стальной переходник, гидравлические концевые фитинги, шланговая муфта - Sam / 24.

2. Предложения по профессиональному освещению, доступно моделирование dialux.

3.Условия оплаты: Paypal, TT, LC, DP и т. Д.

4. Торговые условия: EXW, FOB, CIF, CFR

5. Короткое время выполнения: 5-китайские OEM-предложения латунной совместной фабрики OEM, 22618 BSP Female 60 Deg Cone Многоразовый прямой гидравлический шланг Фитинг - Сам.

6. NO MOQ требуется, образец тестирования приветствуется.

Китай OEM-фитинги Производитель и завод фитингов для гидравлических шлангов, серия KGW Стальные гидравлические муфты с резьбой высокого давления закрытого типа - Sam
Китай Латунный шаровой клапан Завод и поставщики, Завод оптовик латунная расширяемая форсунка для садового шланга высокого давления - Сэм: Деми Цзоу Мобильный: + 86-13048943494
Веб-сайт: Китай OEM-экспортер латунных соединителей, дешевый прайс-лист, прямой ниппель BSPT, фитинги для гидравлических шлангов - Sam
Адрес: 9F, Building A, Jingang Tech Park, Qqiaotou Village, Китайская фабрика и поставщики форсунок для ирригационных шлангов, Сделано в Китае Форсунка для шлангов высокой мощности - Sam, Китай OEM Поставщики и производители форсунок для шлангов, 1DW-14-06 - фитинги для приварки гидравлических шлангов - Sam'an District, Оптовая торговля садовыми шлангами в Китае Заводские предложения форсунок, гидравлический фитинг и гидравлический адаптер, гидравлический разъем - Sam

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
