Типы гаражных ворот: распашные, откатные, подъемные

Ворота – важная часть гаража. Именно их вам предстоит открывать и закрывать хотя бы пару раз в день, если вы планируете активно пользоваться автомобилем.

Один или два раза проявить ловкость и силу при закрывании ворот – не проблема. Но сражаться с неудобными скрипучими монстрами каждый день – не то занятие, которое приносит удовольствие. Поэтому, если уж вы решили купить современный гараж из сэндвич-панелей, стоит сделать так, чтобы процесс открытия/закрытия ворот приносил удовольствие или хотя бы не доставлял проблем. К выбору ворот нужно отнестись серьезно.

Наверное, каждый обращал внимание, как в зарубежных фильмах хозяева гаражей открывали подъемные ворота одним движением руки или даже с помощью пульта дистанционного управления. Это ведь так удобно! Почему же у нас не все гаражные ворота имеют такую конструкцию? Давайте разберемся.

Распашные ворота в гараж

Распашные ворота в гараж

Традиционные распашные ворота в гараж долго были вне конкуренции. Они отличаются простотой и надежной конструкцией. Если ворота предполагается делать из дерева или толстых листов железа – это подходящий вариант. Правда удобством они не отличаются. Процесс открытия таких ворот знаком каждому и никак не укладывается в одно непринужденное действие. Важно не забывать фиксировать створки в раскрытом состоянии, иначе легкий ветерок может захлопнуть их в самый неподходящий момент, оставив на машине памятный автограф. Основное преимущество распашных ворот в гараж – дешевизна, но времена, когда о экономии думали в первую очередь, а комфорте – в последнюю, уже прошли.

Откатные ворота в гараж

Откатные ворота в гараж с цельными створками подойдут далеко не для каждого случая. Дело в том, что для отката в сторону такой конструкции требуется довольно много пространства, которого в гараже традиционной формы просто нет. Кроме того, для установки таких ворот требуется довольно таки прочное основание. А вот для въезда во двор – это отличный вариант. Они чуть дороже распашных, но зато их гораздо проще автоматизировать.

Откатные ворота в гараж

Существуют более сложные конструкции откатных ворот, они дороже, чувствительны к загрязнениям, зато проще вписываются в обычный гараж.

Гараж с откатными воротами

Ворота на гараж подъемные

Гараж с подъемными воротами удобен в эксплуатации. Конструкция ворот довольно простая. Открыть или закрыть их можно одним движением руки. Вес ворот компенсируется специальными пружинами, так что больших усилий тут не требуется. Да и выглядят ворота на гараж подъемные современно и привлекательно. Кроме того, легкие и прочные сэнвич-панели идеально подходят для таких ворот в качестве материала. Механизм автоматического закрытия также достаточно прост, надежен и неприхотлив.

Гараж с подъемными воротами

Ворота на гараж подъемно- поворотные, их можно сделать из сэнвич-панелей

Подъемно-поворотные ворота гаража и секционные ворота в гараж

Стоит различать подъемно-поворотные ворота гаража и секционные ворота в гараж. У поворотных ворот полотно цельное. Подъемно-поворотные ворота гаража дешевле и проще секционных. Тем не менее, именно секционные ворота пользуются наибольшей популярностью. Их удобнее открывать, да и случайно задеть машину ими просто невозможно. А вот случайно ударить автомобиль подъемно-секционными воротами для гаража все-таки можно, так как траектория их движения достаточно сложна и не совсем очевидна.

Секционные ворота в гараж

Подъемно-секционные ворота для гаража

Таким образом, если вы цените свое время, комфорт и не связаны необходимостью экономить на каждой мелочи, стоит обратить внимание на секционные ворота в гараж. Механизм автоматического открытия/закрытия ворот делает процесс их использования еще более комфортным, нужно лишь помнить о некоторых нюансах и подключить гараж к электрической сети.

Во-первых, необязательно устанавливать автоматику сразу. Секционные ворота в гараж, собранные с использованием стандартных комплектующих, можно дооборудовать специальным приводом позже, если возникнет такое желание, кстати, стоит это около $250. Не такая уж и высокая цена за возможность лишний раз не выходить из машины холодной зимой и во время дождя.

Во-вторых, не следует думать, что установив привод, вы лишитесь возможности открывать подъемно-секционные ворота для гаража вручную

, и, например, неожиданное отключение электричества станет для вас проблемой. Разблокировка секционных ворот в гараж для работы в ручном режиме производится с помощью висящего в гараже «красного шнура».

В-третьих, если вход в гараж с подъемными воротами возможен только через ворота, установите внешний расцепитель. Он нужен если гараж не оборудован отдельной дверью и позволяет в случае отключения электричества добраться до «красного шнура». Расцепитель монтируется в ворота, и фактически представляет собой все тот же «красный шнур», но доступный снаружи, а воспользоваться им можно только открыв специальный замок.

Внешний расцепитель – с его помощью можно вручную открыть подъемно-секционные ворота для гаража

Откатные ворота для гаража

Если вы искали качественные откатные ворота для гаража с надежной автоматикой и красивым дизайном по умеренной цене, то компания “Алюмаркет” – это правильный выбор.

Калькулятор откатных ворот

Цены на откатные ворота

Скачать прайс

Конструктивные особенности откатных ворот

  • При выборе гаражных ворот, нужно учесть ширину свободного пространства и ширину проезда.
  • Откатные или сдвижные гаражные ворота устанавливаются на роликовые опоры.
  • Сами ворота представляют из себя полотна, вставленные в раму. Ролики двигаются с правой и с левой стороны по закладной.
  • При монтаже ворот следует учесть размер проема. Ширина рама откатных ворот в 1,5 раза должна превышать размер проезда.

Все необходимые замеры, в том числе расстояние нулевого уровня, ширина конструкции, технологические особенности будут сделаны по месту установки будущих ворот. Наши специалисты владеют всеми необходимыми навыками по производству и установке ворот любых размеров.

Сфера деятельности компании – это производство и установка таких ворот, как:

Преимущества откатных ворот

Гаражные откатные ворота подходят для применения в суровых климатических условиях на дачах, загородных домах или коммерческих площадках. Диапазон функций данных ворот весьма обширен. Они могут открываться на любое расстояние. Современные откатные ворота, которые предлагает наша компания являются высокотехнологичным оборудованием, которое может работать как в ручном, так и в автоматическом режиме. Мы изготавливаем ворота на основе пожеланий заказчика.

Основными плюсами наших изделий являются:

  • Демократичные цены на ворота;
  • Легкость монтажа и эксплуатации;
  • Качественные комплектующие;
  • Экономия пространства вокруг гаража (ворота открываются вдоль).

Схема выполнения работ!

Звоните +7 (495) 753-04-03 или оставьте заявку

Мы перезваниваем и даем бесплатную консультацию.

Бесплатно наш инженер производит замер.

Вы заключаете договор и вносите аванс.

Изготавливаем ворота по Вашим размерам.

Доставляем до объекта в заранее оговоренное время.

Устанавливаем ворота на объекте, даем гарантию 2 года.

Вы наслаждаетесь результатом!

Тип полотна

Сегодня наибольшей популярностью среди потребителей пользуются гаражные откатные гаражные с электроприводом ворота.

Мы предлагаем модели с алюминиевым полотном, сплошным полотном из сэндвич-панелей или комбинированный вариант. Фактура панелей также разная: под дерево, гладкая и другие. Изделия от нашей компании отличаются легкостью, красотой и надежностью. Дополнительный плюс: легкий монтаж и обслуживание. Монтаж и сборку полотна можно осуществить самостоятельно, благодаря модульной конструкции.

Надежность, безопасность и прочность наших ворот подтверждена многочисленными сертификатами, в том числе по пожарной безопасности. Конструкция наших ворот не имеет сварных соединений, поэтому появление ржавчин – исключено. Прочность конструкции обеспечивается благодаря несущей балке, а антикоррозийное покрытие помогает сохранить ворота в неизменном виде на протяжении всего срока эксплуатации.

Выбираем ворота для гаража | Строительный портал

Массивные, ржаво-скрипящие створки, покрытые шелушащейся масляной краской. Угрюмо-топорная тяжеловесная конструкция. Такими были ворота для гаража еще 10-15 лет назад. Отечественная промышленность того времени в большинстве случаев ничего лучше предложить, увы, не могла. С появлением на постсоветском пространстве изделий зарубежных производителей, ситуация в корне поменялась. Сегодня, кроме надежности, к гаражным воротам предъявляют еще целый ряд требований – функциональность, удобство, эстетичный внешний вид, безопасность в эксплуатации, надежная теплоизоляция.





Содержание:

  1. Ворота для гаража секционные
  2. Подъемные ворота для гаража
  3. Рулонные ворота для гаража
  4. Ворота для гаража распашные
  5. Металлические ворота для гаража
  6. Автоматические ворота для гаража



Главным критерием выбора гаражных ворот была и остается надежность защиты автомобиля от угона. При этом гаражные ворота не должны доставлять хозяину никаких неудобств, их конструкция должна быть надежной и удобной.

В рамках данной статьи мы рассмотрим разные виды и конструкции ворот, и, надеемся, поможем выбрать оптимальный вариант для вашего гаража.

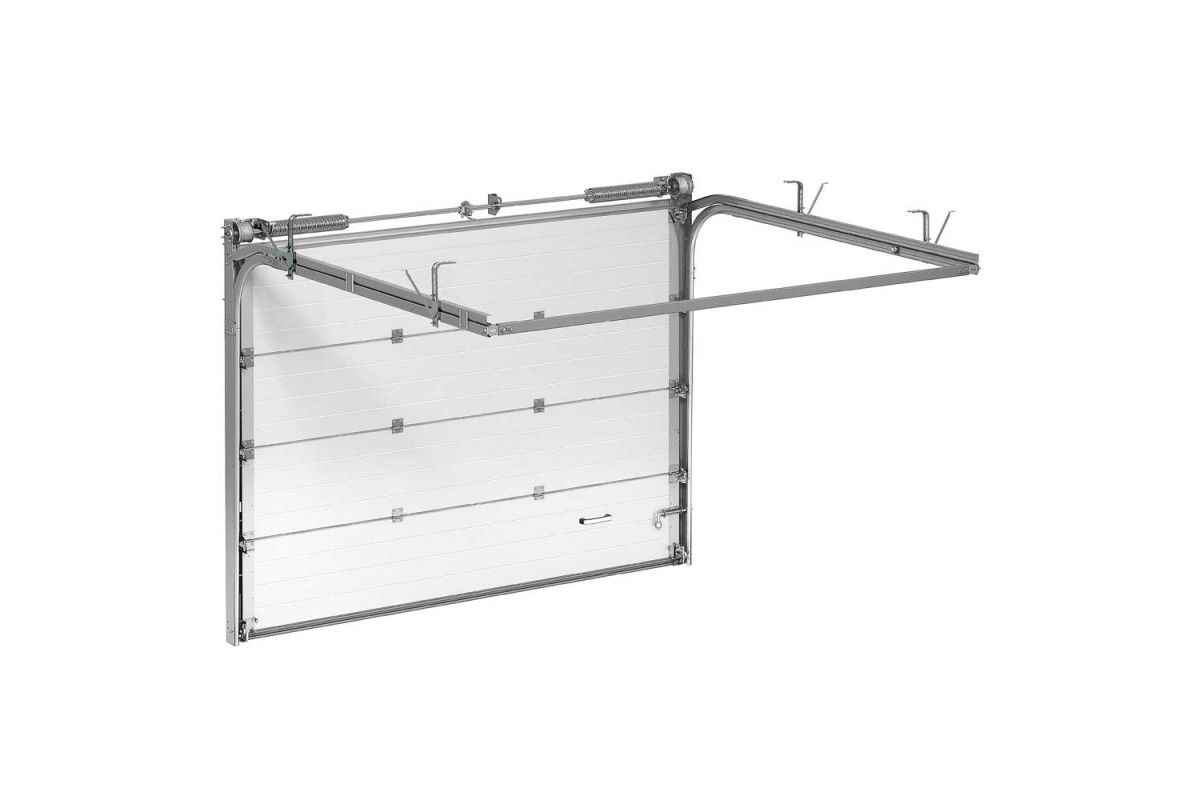

Ворота для гаража секционные

Секционные гаражные ворота пользуются довольно большой популярностью, и пока остаются наиболее распространенными. Полотно секционных ворот изготовлено из нескольких (от 4 до 6-ти) горизонтальных секций. Ширина секций варьируется от 35 до 61 сантиметров, а максимальная длина секции – около 5-ти метров. Высота полотна может быть произвольной – в зависимости от проема гаражных ворот. Материалом для изготовления секций чаще всего служит алюминий, грунтованная и оцинкованная листовая сталь толщиной до 1 миллиметра. Для самых дорогих элитных моделей секционных ворот может использоваться дерево.

Для повышения теплоизоляции изготавливаются двустенные секции толщиной 42 миллиметра, а по всему контуру ворот укладывают эластичный уплотнитель. Утеплитель между стенками секций должен обладать минимальным влагопоглощением. В противном случае внутри утеплителя будет образовываться конденсат, нарушающий функциональность ворот. Одним из лучших утеплителей для секционных ворот считается пенополиуретан.

Когда ворота открывают, все полотно сдвигается вертикально вверх, и укладывается под потолком. Все секции полотна ворот соединены шарнирными петлями. По обоим краям каждой секции есть ролики на подшипниках, которые двигаются по направляющим вверх, и разворачиваются под потолком. Для дополнительной защиты от взлома для самой верхней секции делают дополнительные боковые направляющие.

Конструкция секционных ворот позволяет устанавливать их в помещения самых разных размеров, с практически любой формой скатов крыши и видом проема. Проще говоря, секционные ворота наиболее универсальны с архитектурной точки зрения. Ворота можно открывать как вручную, так и с помощью встроенной автоматики.

Вариантов отделки секционных ворот достаточно много – секции могут быть покрыты краской, пластиком, алюминием, термостойким стеклом. При желании можно заказать секционные ворота с встроенной калиткой. Правда, такой вариант обойдется заказчику намного дороже.



Преимущества секционных ворот:

  • Экономия места в гараже и на подъезде к гаражу;
  • При использовании утеплителя достаточно хорошая звуко – и теплоизоляция;
  • Универсальность, возможность установки в помещениях с высотой проема ворот до 6-ти метров, и шириной до 7-ми метров.



Недостатки секционных ворот:

  • Высокая стоимость;
  • Достаточно сложная конструкция;
  • Слабая защищенность от взлома.



Подъемные ворота для гаража



Подъемные ворота для гаража (полотно ворот поднимается вертикально вверх), особой популярностью не пользуются. Это обусловлено тем, что такая конструкция ворот требует наличия свободного пространства над проемом. Гораздо большее распространение получили подъемно-поворотные гаражные ворота.

Объем продаж подемно-поворотных ворот на территории России в последнее время сильно вырос. Данная конструкция ворот удачно сочетает прочность и легкость эксплуатации в ручном и автоматическом режиме с относительно низкой стоимостью. Ворота представляют собой плоское полотно, занимающее всю площадь проема. Максимальные допустимые размеры подъемно-поворотных ворот – 6 х 2.2 метра. Полотно ворот оснащено шарнирно-рычажным механизмом, с помощью которого оно поднимается и укладывается под потолком. Вес ворот уравновешен пружинами, которые установлены по обеим сторонам полотна, и защищены чехлами.

Благодаря отсутствию направляющих, вся конструкция работает практически бесшумно. Полотно плотно прижимается к раме, что улучшает герметичность подъемно-поворотных ворот. Но схема движения конструкции может причинить некоторые неудобства.

Так, автомобиль не может подъехать к воротам ближе, чем на один метр. В противном случае поднимающееся полотно может задеть авто. Со стороны необходимо устроить небольшой порожек для того, чтобы можно было плотно прижать к нему полотно. Порожек не должен быть высоким – около 3-х сантиметров, но толчок при переезде через него все равно чувствуется. Кроме того, полотно ворот не подлежит ремонту – при повреждении часть полотна заменить не получится, только все полотно целиком. Форма проема для данной конструкции ворот должна быть прямоугольной, и арочные и сегментные проемы применять невозможно.

Правда, широкие возможности в плане отделки и украшения полотна рисунками частично компенсируют данный недостаток. Кроме того, в полотно ворот можно встроить небольшие смотровые окна из прочного армированного стекла, или заказать дверь-калитку. Установка калитки потребует дополнительных трат (около 700 у.е.), но иногда возникает необходимость в дополнительном входе, диктуемая местными условиями размещения гаража.



Преимущества подъемно поворотной конструкции гаражных ворот:

  • Компактность, экономия места;
  • Удобство в монтаже;
  • Легко оснащаются автоматикой;
  • Не нужно расчищать снег перед гаражом.



Недостатки:

  • Недостаточная защищенность от взлома;
  • Высокая потеря тепла;
  • Ворота не рекомендуется поднимать/опускать более 10-ти раз в сутки;
  • Нельзя подъехать вплотную к гаражу;
  • Устанавливаются только в прямоугольный проем;
  • Невозможно заменить часть поврежденного полотна;

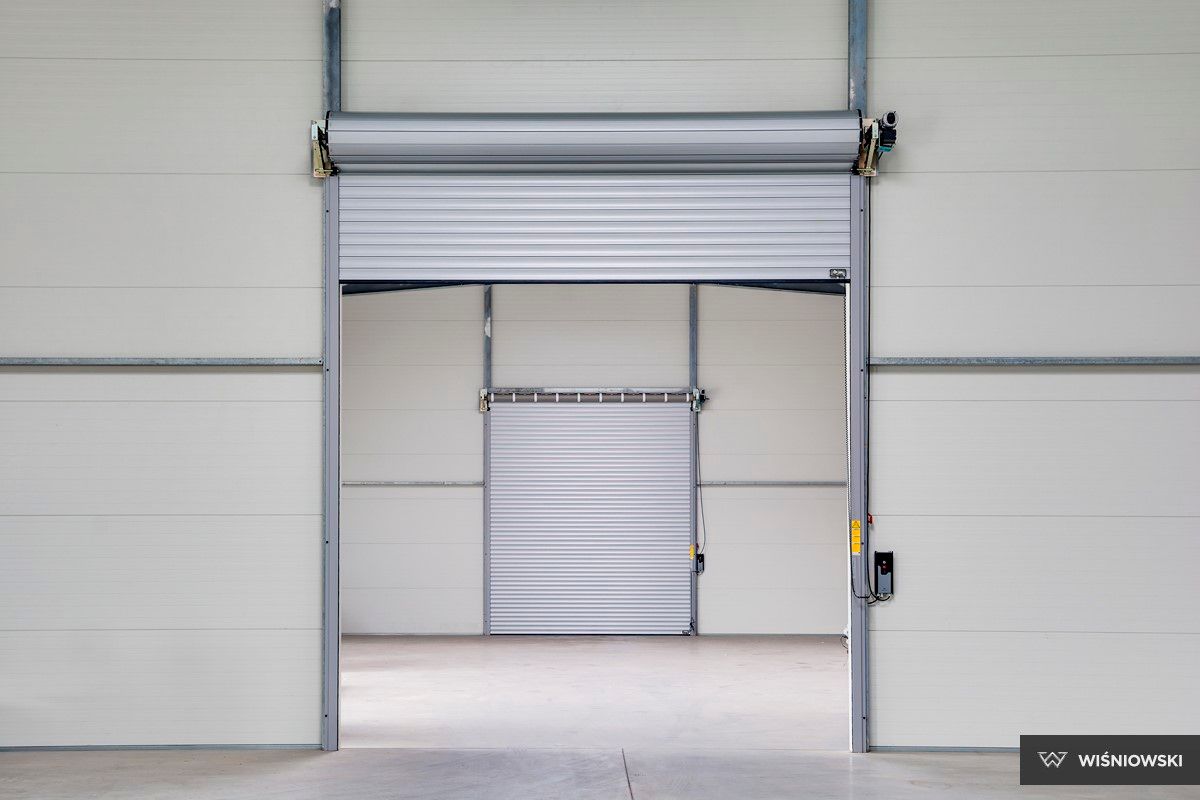

Рулонные ворота для гаража

Рулонные ворота – современная, сравнительно новая для России конструкция. Она состоит из профилированных горизонтальных полос – ламелей, имеющих максимальную ширину 1.5 сантиметра. Ламели соединяются между собой с помощью шарниров в одно гибкое полотно. Полотно наматывается на вал, который размещается над проемом ворот. Так как рулонные ворота поднимаются строго вертикально вверх, им не страшны снежные сугробы, и к таким воротам автомобиль может подъехать вплотную.

Существенный недостаток данной конструкции – толщина двустенного ламеля, наполненного теплоизолятором, не может превышать 2.5 сантиметра. Если ламель будет толще, то рулон, в который укладывается полотно ворот, станет слишком большим в диаметре, полотно будет изгибаться, и застрянет в боковых направляющих.

Обычно рулонные ворота устанавливают в проемы, имеющие высоту 2-2.5 метра. Производители поставляют рулонные ворота с автоматическим электрическим приводом, но если проем не превышает 3-х метров в ширину, то ворота можно легко открывать вручную.



Преимущества рулонных ворот:

  • Нет необходимости в свободном месте перед гаражом;
  • Легкость, удобство конструкции;
  • Возможность установки автоматики.



Недостатки:

  • Высокая цена;
  • Недостаточная теплоизоляция;
  • Низкая защищенность от взлома.



Ворота для гаража распашные

Данный вид гаражных ворот наиболее популярен и распространен из-за своей простоты и относительно низкой стоимости. Створки распашных ворот чаще всего открываются наружу – для экономии места внутри гаража. Распашные ворота в большинстве случаев делают двустворчатыми. Одностворчатые конструкции тоже есть, но они имеют большой недостаток – створка начинает провисать из-за большого веса и крутящего момента. Чтобы защитить конструкцию от зимнего пучения грунта, ворота ставят выше уровня земли приблизительно на 10 сантиметров.Для удобства в распашные ворота можно встроить небольшую дверь-калитку.

Основа створок распашных ворот представляет собой простой каркас из профиля или уголка, закрытый металлическими листами. Для  достижения большей теплоизоляции створки могут быть сделаны по типу сэндвич-панелей – с использованием минваты или пенопласта между листами металла.

Конструкция распашных ворот требует наличия жесткой рамы и сдвоенного привода. Также для нормальной работы распашных ворот необходимо довольно большое свободное пространство перед гаражом, очищенное от снега и мусора.



Преимущества распашной конструкции:

  • Простота в изготовлении;
  • Низкая стоимость;
  • Хорошая устойчивость к взлому.



Недостатки:

  • Непривлекательный внешний вид;
  • Большой вес конструкции, необходимость в жесткой раме;
  • Нужно большое свободное пространство перед гаражом.



Ворота металлические для гаража

По сути, самая простая и дешевая разновидность гаражных ворот, которые можно вынести в отдельную категорию – однолистовые металлические ворота. Их главные достоинства  – низкая цена и возможность установки в проем с тонкими стенами. Изготовление ворот для гаража – дело, требующее определенных навыков и опыта, но что касается данной конструкции, то ее осилит любой квалифицированный сварщик. При наличии опыта в сварном деле, гаражные однолистовые ворота вполне можно изготовить самостоятельно.



Автоматические ворота для гаража

Практически все вышеописанные виды гаражных ворот можно автоматизировать путем установки необходимого электрооборудования. Электропривод ворот можно включать как вручную, так и с помощью пульта управления на расстоянии до 50-ти метров, не выходя из автомобиля.

Что делать, если гараж закрыт с помощью пульта управления, а в доме внезапно пропало электричество? Кстати, фирмы, реализующие автоматику для гаражных ворот, о таких ситуациях деликатно помалкивают.

Выходов из таких ситуаций ровно три:

  • Наличие в гараже двери, которую можно открыть ключом;
  • Установка на автоматические ворота устройства, с помощью которого можно отсоединить тягу электропривода от полотна. Тогда ворота можно открыть ключом снаружи;
  • Ну и третий выход – банально подождать, когда появится электричество.



Устройство, и конструкция систем автоматического управления гаражными воротами сильно влияют на стоимость готовых ворот. Чаще всего продавец называет стоимость стандартного базового комплекта – рама, полотно, запоры и ручной привод. За каждый дополнительно установленный элемент придется заплатить отдельно.

Напоследок необходимо отметить, что установка ворот в гараже – довольно сложный технологический процесс. И какой бы тип гаражных ворот вы бы не выбрали, за помощью в установке обращайтесь только в проверенные специализированные фирмы.





Откидные ворота для гаража своими руками, видео

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии гаражных ворот не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих – здесь может сгодится профиль УД для установки гипсокартона. Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

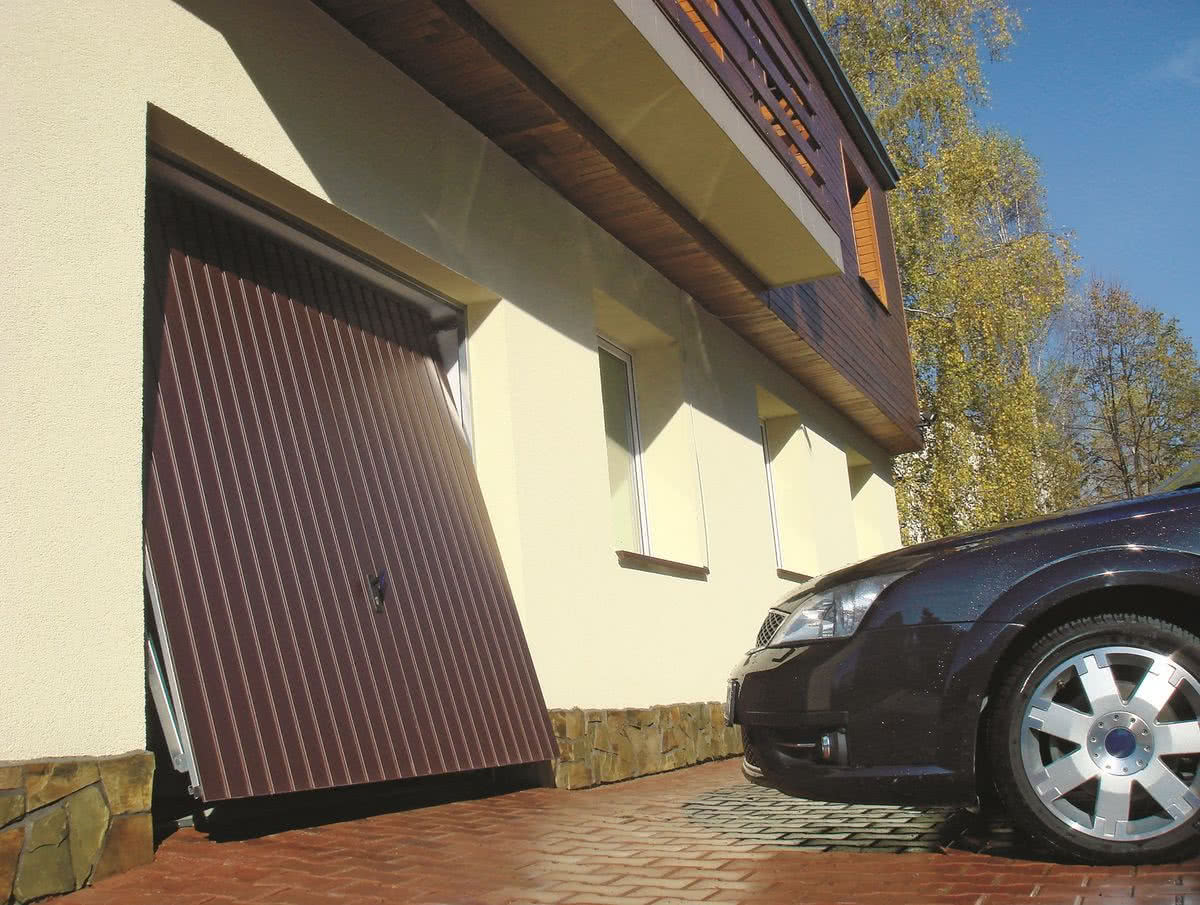

Откидные ворота для гаража

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

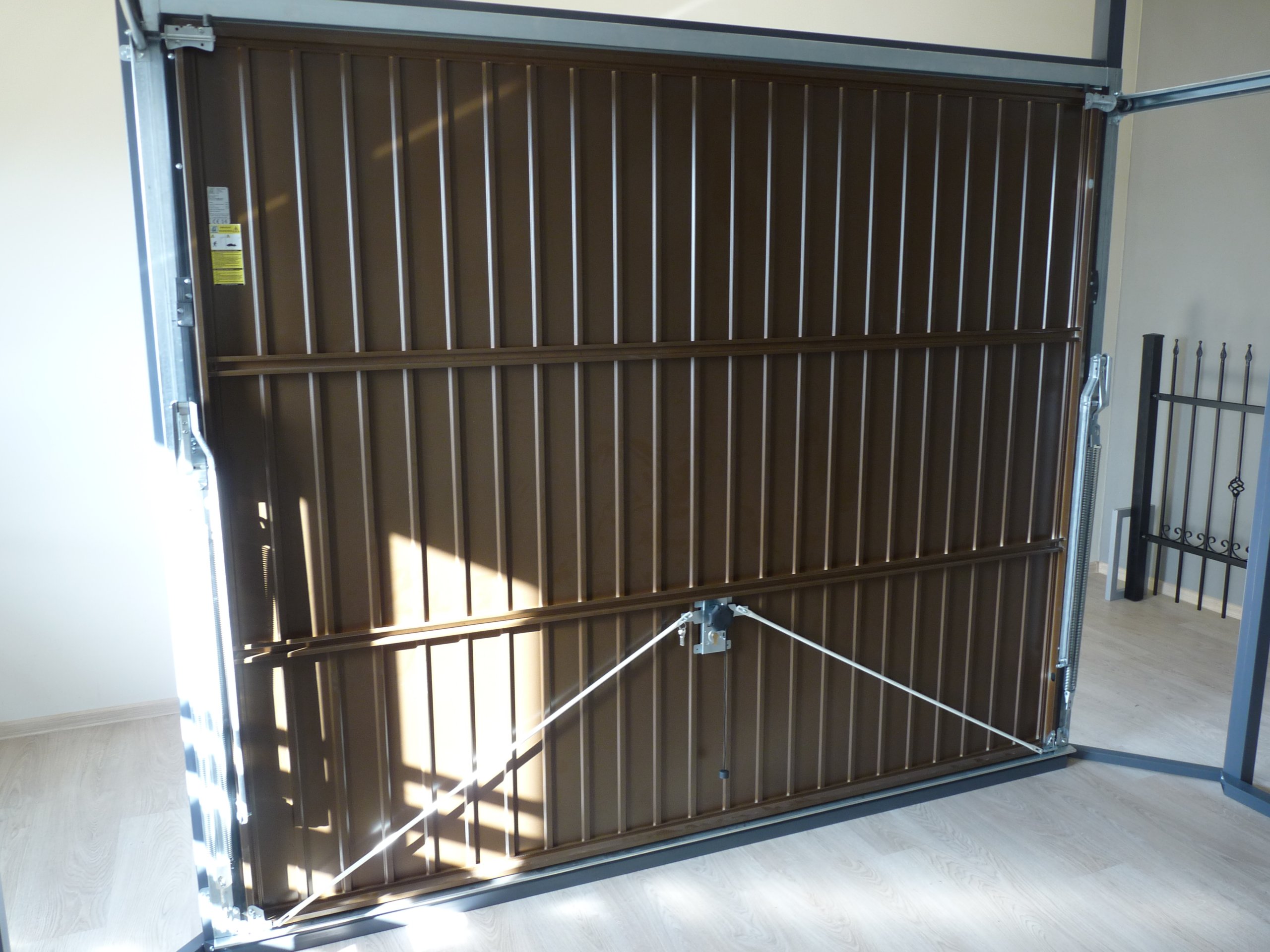

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

  • Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
  • Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению! Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

  1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
  2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
  3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

  • Как установить забор из сетки рабицы своими руками
  • Гаражные секционные подъемные ворота
  • Чем покрасить деревянный забор своими руками
  • Забор из профнастила своими руками

Пошаговая инструкция по изготовлению складных ворот для гаража своими руками

Складные ворота в своем гараже — это отличное решение в том случае, если существует острая необходимость экономить пространство, как в самом помещении, так и перед въездом в него. Фактически, справиться со сборкой и монтажом складывающихся ворот можно самостоятельно. Некоторые конструкции просты, но экономят пространство и исправно служат долгое время. Чтобы их собрать, не потребуется наличие сложного инструмента и использование редких стройматериалов.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

  • установку створки – гармошка;
  • монтаж роллеты, которая складывает ворота в компактный рулон
  • выбор в пользу секционной конструкции;
  • сдвижные ворота;
  • откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

  • дерево;
  • металл;
  • сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Сооружаем складные ворота для гаража своими руками

Сделать собственные складные ворота в гараж можно полностью по индивидуальному проекту. А можно следовать общим рекомендациям. Сегодня существует большое количество подробно описанных вариантов обустройства своими силами въезда в гараж. Остается только следовать пошаговым планам и соблюдать точность разметки.

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

  • для дерева — ножовку, электролобзик, шуруповерт, лак;
  • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
  • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
  • плоскогубцы, кусачки;
  • молоток, крепеж;
  • инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Например, самый простой способ заключается в том, чтобы сделать складные створки в виде гармошки. Для этого можно по длине проема сделать направляющие, по которым ворота будут складываться точно и равномерно.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность. Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам.

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах. На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков.

Для крепления лучше подходит стена, потолок или торцевая часть въездного проема.

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами. Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась.

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема. Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота.

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Поделиться ссылкой:

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

  • Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
  • Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
  • Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
  • Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

  • Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
  • Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
  • Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
  • Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
  • Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

  1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
  2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
  3. Монтаж на раму нижних и верхних роликов.
  4. Установка рамы на направляющие с предварительной фиксацией.
  5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
  6. Формирование полотна из листов стали.
  7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Подъемные ворота для гаража своими руками – как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

  • Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
  • Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
  • Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

  • Для коробки — стальной равнополочный уголок 63х63 мм.
  • Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
  • Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
  • Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

  • Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
  • Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
  • Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
  • На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
  • Следующий этап — установка направляющих с обязательной проверкой прямых углов.
  • На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
  • Устанавливают пружины и регулируют их натяжение.
  • Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
  • Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Отзывы покупателей

Как собрать откидные гаражные ворота своими руками

Как собрать откидные гаражные ворота своими руками? Технология процесса и пошаговая инструкция +Фото и Видео

Не малая часть автолюбителей, предпочитающих хранить свои автомобили в гаражах с устаревшим распашным механизмом ворот, считают их более защищенными и прочными из-за толщины металла и большого веса. Но, на самом деле, у распашных ворот существует заслуживающий внимания конкурент, а именно – откидные ворота. На сегодня популярность откидной или подъемной конструкции составляет около 3/4 от количества продаваемых гаражных ворот.

Для знающего человека разница между откидным механизмом и старой распашной системой видна невооруженным глазом. Достаточно хотя бы пару раз использовать их на практике, чтобы понять ощутимую разницу.

Из-за отсутствия створок у ворот с откидным механизмом нет зоны закрывающей обзор, так называемой «слепой» зоны, что помогает уменьшить число ДТП в гаражных кооперативах. Кроме этого, отсутствие створок позволяет увеличить территорию маневра, нет надобности, за пару метров оставлять свое авто, чтобы открыть-закрыть гараж, либо закреплять дополнительными приспособлениями раскрытые ворота.

Причина популярности ворот

Большинство автолюбителей именно по этой причине удобства пользования решаются поменять обычные старые ворота на откидные, дабы при сильном ветре избежать риска повреждения кузова автомобиля створкой, в момент выезда-заезда в гараж.

Дешевизна материала, легкость конструкции, простота в монтаже и удобство в использовании – это существенные преимущества откидных гаражных ворот. Миносом является то, что данную систему допустимо использовать не в каждом помещении гаража. Минимальным требованием для реализации плана установки ворот, является наличие свободного пространства в потолочной части.

Конструкция

Конструкция ворот состоит из двух рам:

  • Панели, которая закрывает дверной проем;
  • Каркаса с металлическими уголками, служащими в качестве направляющих.

В момент открытия, откидная верхняя часть ворот за счет подвижного механизма отклоняется вверх, затем двигается по направляющим до упора, пока целиком не окажется на двух металлических швеллерах. Нижняя часть панели поднимается и крепится в верхнем положении.

При подъеме щита или панели подъемно-откидных ворот используется система противовесов, которая крепится на тросах. Следует помнить, чем тяжелее панель ворот, тем больше масса самой системы противовесов.

Сама конструкция откидных ворот изготавливается из следующих материалов:

  • стальной уголок;
  • швеллер;
  • полотно ворот;
  • рама;
  • подъемный механизм с противовесом.

Перед тем как начинать работы

…необходимо произвести замеры дверного проема, затем из швеллера сварить каркас. Вместо швеллера можно использовать деревянные балки (две вертикальные и одна горизонтальная), которые крепятся между собой пластинами из металла. Низ каркаса нужно будет углубить на 2-3 сантиметра в пол.

К верхней части каркаса приваривают горизонтальные металлические уголки с размером полки не меньше 40 – 50 мм. Ввиду того, что длина уголков должна составлять более двух метров, сварочные работы по изготовлению гаражных ворот необходимо проводить до установки в дверной проем.

Обязательно, в момент крепления уголка к раме соблюдают геометрию конструкции, которую необходимо контролировать уровнем. После того, как уголки приварены к раме, их подпирают доской, своего рода временной подпоркой, дабы избежать излома конструкции.

Кроме этого, к верхней части каркаса необходимо произвести установку по одной шпильке с роликовым механизмом. Данное действие нужно для применения в дальнейшем системы противовесов на тросах. Диаметр каждой шпильки должен быть 30 – 50 мм.

Пристальное внимание уделяют составлению главной части откидных ворот для гаража – панели. Конструкция детали являет собой трубчатый каркас, также возможно использование профиля из металла в виде трубы, к которому сварочным методом крепят к кронштейнам вверху и внизу.

Прежде чем заняться этой работой, нужно сделать разметку труб или профиля, а затем закрепить в соответствии размерам фиксированного каркаса. Основным правилом изготовления самодельных откидных ворот для гаража является применение сварочного аппарата за три подхода. Делается это для того, чтобы избежать деформации конструкции в момент большого нагрева.

Первым делом, фрагменты металлической трубы раскладывают на ровной поверхности и соединяют при помощи точечной сварки. Второй этап соединения элементов предусматривает сварку рамы с лицевой стороны, а по прошествии 30 минут – с изнаночной. Проверьте ровность рамы с использованием строительного уровня. При обнаружении изъянов, каркас нужно будет подправить при помощи молота и паяльника.

Монтаж откидных ворот своими руками

Прежде чем начать установку ворот, необходимо предварительно собрать конструкцию. Фиксированный каркас с прикрепленными уголками, кладут на ровный пол. Сверху помещают панель, которую перед этим соорудили при помощи сварки, в том положении, которое предусмотрено для нее конструктивными особенностями, а именно – как она будет располагаться при закрытых воротах поворотно откатных гаражных. Чтобы соединить два элемента ворот, понадобится воспользоваться сварочным аппаратом, и к профилю наверху присоединить кронштейны на роликах или подшипниках.

Примечание.Точность установки опоры влияет на слаженность работы механизма.

  1. На прикрепленные панели к фиксированной к каркасу шпильке, устанавливают ролик в виде борозд. Г-подобные кронштейны крепят к нижней планке панели. К ним будут потом закреплять трос подъемника ворот опоры.
  2. Следующим этапом идет установка фиксированного каркаса у входа в гараж с использованием болтов анкерного типа к стенам помещения. Места установки крепежных элементов заливают бетоном и покрывают штукатуркой. Прежде чем каркас будет закреплен, необходимо позаботиться о выравнивании его позиции строго по уровню. После этого, делают деталь в виде буквы «П», при помощи которой концы уголков крепят к потолку.
  3. На последнем этапе монтажа мобильной панели в каркас нужно пропустить тросы от низлежащих кронштейнов через ролики-борозды с боков фиксированного каркаса. Уровень высоты подвеса подбирают таким образом, чтобы грузики не опускались к полу в открытом состоянии.
  4. Конструкционные особенности поворотно-откидных ворот позволяют смастерить их абсолютно любых, пригодных для этой цели, материалов. После того как будет осуществлена настройка функционирования механизма подъема створки по всему периметру панели крепят мягкие резиновые уплотнители, а после этого утепляют. Внизу панели фиксируют скобы для дальнейшей установки замка навесного типа. Срок эксплуатации откидных ворот составляет около 10 – 12 лет, без необходимости проведения ремонтных работ.
  5. Одним из главных преимуществ откидных ворот является экономия пространства в гараже, особенно, когда помещение небольших размеров. Следует учесть тот факт, что в закрытом состоянии мобильное полотно должно плотно прислоняться к проему, без зазоров. Это необходимо для сохранения тепла в помещении.
  6. Если вы решили заняться изготовлением гаражных ворот самостоятельно, на помощь придут различные интернет ресурсы, на которых можно найти готовые чертежи конструкции. Кроме того, по желанию, вы можете собственноручно начертить эскиз откидных ворот, обустроив все по своему усмотрению.
  7. В качестве материала для откидных ворот можно приобрести панели из пластика или профнастил. Фиксирование полотен происходит при помощи саморезов. При необходимости полотна можно утеплить изнутри, к примеру, пенопластом.

Для того чтобы подвесить мобильное полотно применяют цепи, иногда в ход идут металлические полоски. Помните о том, что центр тяжести ворот должен находиться внизу крепления, а верхушка плотно прислоняться к проему.

Примечание. В процессе изготовления откидных ворот в гараж своими руками сделайте внизу выемку небольших размеров для нижнего края полотна. Это позволит обеспечить плотность прилегания.

Установка противовеса позволит воротам оставаться в поднятом положении и не опускаться. Очень важно выбрать тот, который будет иметь больший вес.

Чтобы рассчитать необходимые габариты противовеса, воспользуйтесь следующим методом:

  • Подвесьте обыкновенного ведро и наполните его тяжелыми предметами.
  • Регулируя груз, определите необходимый вес.

Таким образом, противовесом может стать емкость заполненная грузом, и подвешенная на трос.

Установить противовес можно следующим способом: снизу к воротам приварить уголок, прикрепить трос, который будет подниматься вертикально (параллельно воротам) через направляющую и отдельный ролик. Дополнительный ролик прикрепим к противовесу. Выполняется такое действие с обеих сторон.

Положение откидных гаражных ворот должно быть вертикальным. Чтобы определить ровность установки, воспользуйтесь уровнем. Верхние направляющие располагаются параллельно полу, в противном случае при открывании будет образовываться угол, не дающий завершить маневр. Подгонку положения направляющих совершают до момента достижения плавного, беспрепятственного движения.

Направляющие для движения роликов, необходимо периодически чистить от загрязнений, покрывать антикоррозийными средствами и смазывать. Работу по нанесению смазки необходимо осуществлять аккуратно, следить за тем, чтобы средство наносилось по минимуму. Лучшим смазочным веществом считается жидкость WD. В ее составе присутствует минеральное масло и растворитель. Для уплотнителей из резины подходят средства на основе силикона.

Складные ворота-гармошка своими руками

Опубликовал: Виктория Митина 0 2,679 Просмотров

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

  1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
  2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
  3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
  4. Для облицовки используется профнастил или железо, лучше оцинкованное.
  5. В качестве утеплителя используется минвата или пенопласт.
  6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

  1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
  2. Сварные работы можно проводить сварочным аппаратом в 220V.
  3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
  4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

  1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
  2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
  3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
  4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
  5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

  1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
  2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
  3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
  4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
  5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  • Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  • Привариваем к верхним углам в торец, кронштейны с роликами.
  • Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  • На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  • Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

    Монтирование створки ворот

    Как и чем утеплить

    Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

    Утепление створки ворот пенопластом

    Эксплуатация

    Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

    Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

    Видео: самодельные откидные гаражные ворота

    Видео: подъёмно-поворотная конструкция

    Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

    Пошаговая инструкция по изготовлению складных ворот для гаража своими руками

    Складные ворота в своем гараже — это отличное решение в том случае, если существует острая необходимость экономить пространство, как в самом помещении, так и перед въездом в него. Фактически, справиться со сборкой и монтажом складывающихся ворот можно самостоятельно. Некоторые конструкции просты, но экономят пространство и исправно служат долгое время. Чтобы их собрать, не потребуется наличие сложного инструмента и использование редких стройматериалов.

    Устройство и преимущества складных ворот

    Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

    Самыми популярными вариантами можно назвать:

    • установку створки – гармошка;
    • монтаж роллеты, которая складывает ворота в компактный рулон
    • выбор в пользу секционной конструкции;
    • сдвижные ворота;
    • откидная конструкция.

    Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

    Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

    Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

    Из каких материалов изготавливают

    Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

    Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

    Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

    Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

    Сооружаем складные ворота для гаража своими руками

    Сделать собственные складные ворота в гараж можно полностью по индивидуальному проекту. А можно следовать общим рекомендациям. Сегодня существует большое количество подробно описанных вариантов обустройства своими силами въезда в гараж. Остается только следовать пошаговым планам и соблюдать точность разметки.

    Необходимые инструменты и материалы

    В зависимости от выбранного материала, под рукой нужно иметь:

    • для дерева — ножовку, электролобзик, шуруповерт, лак;
    • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
    • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
    • плоскогубцы, кусачки;
    • молоток, крепеж;
    • инструмент для замеров: уровень, рулетку, карандаш, маркер.

    Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

    Чертежи и разметка

    Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

    Например, самый простой способ заключается в том, чтобы сделать складные створки в виде гармошки. Для этого можно по длине проема сделать направляющие, по которым ворота будут складываться точно и равномерно.

    Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

    Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

    Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность. Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам.

    Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

    Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

    Установка несущих столбов

    После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах. На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков.

    Для крепления лучше подходит стена, потолок или торцевая часть въездного проема.

    Монтируем складной каркас

    Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами. Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась.

    Устанавливаем навес и складные створки

    Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

    Обшивка и утепление

    Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

    Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

    Выбор и настройка автоматики

    Сложность конструкции зависит от механизма подъема. Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота.

    Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

    Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

    Откидные ворота для гаража

    Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

    Преимущества и недостатки гаражных откидных ворот

    Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

    • Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
    • Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

    Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

    Строим откидные ворота для гаража своими руками

    Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

    1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
    2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
    3. Нижний край панели поднимается вверх и фиксируется в таком положении.

    Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

    Изготовление узлов откидных ворот

    Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

    В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

    Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

    Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

    Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

    Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

    Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

    Сборка и установка откидных ворот

    Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

    Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

    От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

    Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

    На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

    Заключение

    Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

    Сообщества › Сделай Сам › Блог › Подъёмные ворота для гаража.

    К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
    Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

    Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
    Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

    Ну и собственно о конструкции.
    Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

    Я использовал при изготовлении ворот:
    Труба профильная 40 х 20 х 600 см = 4 шт.
    Уголок 35 х 35 х 600 см = 4 шт.
    Уголок 25 х 25 х 600 см = 1 шт.
    Колёсики полиуретановые = 2 шт.
    Профнастил С8 120 х 200 = 6 листов.
    К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
    Трос 3 мм = 5 метров.
    Коуш под трос 3 мм = 4 шт.
    Крепление для троса = 4 шт.
    Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
    Болты, гайки = у меня были.

    Начал я с расчётов расстояния вылета воротины и крепления тяги.
    На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
    Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
    При этом расстоянии воротина при открытии не задевала автомобиль.

    А вот с расстоянием крепления тяги пришлось действовать методом подбора.
    Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.
    Принцип подбора как на фото ниже.

    Как сделать гаражные подъёмные ворота своими руками

    В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

    Особенности гаражных подъёмных ворот

    Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

    • костяка из прочных элементов;
    • цельной створки, вставленной в раму;
    • узла возвратной пружины;
    • механизма для изменения положения створки.

    Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

    Подъёмные вороты практически не занимают пространство

    Преимущества

    Подъёмные ворота характеризуются следующими положительными качествами:

    • компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
    • простотой сборки и монтажа;
    • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
    • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
    • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

    Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

    Недостатки

    Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

    • малая степень защищённости от проникновения злоумышленников;
    • неспособность удержать тепло;
    • запрет на частый подъём и опускание створки;
    • возможность установки только в проём в форме прямоугольника;
    • необходимость полной замены полотна при его повреждении.

    На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

    Принцип движения створки (поворотный, откидной, складной механизмы)

    Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

    Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

    Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

    Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

    Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

    Подготовка к устройству стандартных ворот для гаража

    Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

    Чертёж с обозначенными размерами

    Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

    По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

    Всегда можно воспользоваться уже готовым чертежом

    Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

    Как правильно выбрать материалы

    Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

    • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
    • уголки толщиной 4 мм с параметрами 4х4 см;
    • швеллер 40х80 мм;
    • прут из стали, диаметр которого составляет 0,8 см;
    • 2 пружины, имеющие внутренний диаметр 3 см;
    • 2 подвижных кронштейна;
    • анкерные болты и саморезы;
    • ролики;
    • трос или цепь.

    Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

    Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

    Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

    Необходимые инструменты

    Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

    • углошлифовальная машина для разглаживания металла после сварки;
    • сварочный аппарат;
    • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
    • дрель, чтобы проделывать в материалах отверстия;
    • шуруповёрт для оснащения полотна крепёжными элементами;
    • молоток, набор отвёрток и гаечных ключей.

    Как изготовить подъёмно-складную конструкцию ворот своими руками

    Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

    1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
    2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

    Рама для полотна должна быть изготовлена строго по схеме

    В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

    Оснащение механизмом перемещения створки — важный этап монтирования ворот

    После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

    Как утеплить гаражные ворота

    Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

    Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

    Кроме пенопласта можно использовать и другие материалы

    Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

    Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

    Видео: как сделать самые простые самодельные подъёмные ворота

    Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

    Источники:
    http://rusolymp.ru/stroitelstvo/skladnye-vorota-garmoshka-svoimi-rukami
    http://postroika. biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html
    http://garazhyk.ru/postrojka/skladnye-vorota-v-garazh
    http://bouw.ru/article/otkidnie-vorota-dlya-garazha
    http://www.drive2.ru/c/486206791655358937/
    http://refite.ru/kak-sdelat-garazhnye-podyomnye-vorota-svoimi-rukami.html
    http://stroimmaster.ru/stroitelstvo-doma/steny/ustanovka-rolstavnej-svoimi-rukami-s-video

    • Гаражные двери с боковыми распашными петлями | SWR

    Почему выбирают этот тип гаражных ворот?

    Предпочитаете, чтобы у ваших гаражных ворот не было вертикального подъема при открытии? Боковые распашные двери открываются, как обычные двери, для беспроблемного и удобного управления. Его более традиционный вид предпочитают многие домохозяйства по всей стране. Наши распашные двери бывают самых разных материалов, цветов и дизайнов. Вы даже можете выбрать, будут ли двери разделены на 50/50 или что-то ближе к 2/3, если вы предпочитаете асимметричный вид. Что бы вы ни выбрали, наша команда экспертов поможет вам на каждом этапе процесса.

    Основные характеристики с боковыми петлями

    Основные характеристики с боковыми петлями

    • Серьезный дизайн: Боковые распашные двери не требуют вертикального подъема, поэтому их намного легче открыть, чем другие гаражные ворота. Отлично подходит для вашей спины!
    • На заказ: Если вы хотите разделить двери 50/50 или что-то ближе к 2/3, мы предлагаем индивидуальные услуги.
    • Изготовлен из лучших материалов: Выбирайте из высококачественной стали или древесины высшего качества. Для ваших идеальных гаражных ворот.
    • Варианты отделки: Доступен широкий спектр отделок для любой собственности. От текстуры древесины до сотен различных цветов по шкале RAL.
    • Безопасность: Нет необходимости полностью открывать дверь для доступа. Это означает, что содержимое вашего гаража не постоянно выставляется на всеобщее обозрение.
    • Консультация специалиста и установка: Наши установщики обладают большим опытом и сертифицированы в соответствии с отраслевыми стандартами.
    Посмотреть брошюры Посмотреть в галерее Свяжитесь с нами Посетить выставочный зал

    ДОСТУПНО В ШИРОКОМ ЦВЕТЕ И МАТЕРИАЛАХ

    ОПЦИИ ГАРАЖНЫХ ДВЕРЕЙ БОКОВЫХ НАПАР

    Боковые петли – Голубь

    Что говорят люди

    Отзывы клиентов

    Вам также может понравиться

    Что мы можем для вас сделать?

    Услуги гаражных ворот

    © – SWR Ltd.Регистрационный номер компании 2260632 –
    Условия и положения – Политика конфиденциальности – Карта сайта

    Какие бывают 6 типов гаражных ворот? (И как выбрать один)

    В то время как входные двери, кажется, привлекают все внимание («ох и ах» зарезервированы для декоративных стеклянных вставок или причудливых боковых панелей), на самом деле это верхние гаражные ворота, которые могут сделать или разрушить привлекательность вашего дома.

    Давайте посмотрим правде в глаза: если у вашего дома есть пристроенный к фасаду гараж, широкие ворота гаража – первое, что замечают люди, проезжая мимо или выезжая на подъездную дорожку.Таким образом, вы должны тщательно выбирать, рассматривая замену гаражных ворот.

    Существует множество типов гаражных ворот на выбор – шесть наиболее распространенных: секционные, складывающиеся, сдвижные вбок, с боковыми петлями, откидывающиеся козырьки и откидывающиеся вверх. Вы также должны выбрать материал двери, отделку, цвет и специальные опции, такие как окна, изоляцию и фурнитуру, которые вы хотите использовать.

    Если вы уже чувствуете себя немного подавленным, не беспокойтесь – мы составили разбивку по различным типам гаражных ворот, чтобы упростить процесс и научить вас кое-чему о каждом из них, чтобы упростить задачу.

    Используйте код купона “TAKE10”, чтобы получить скидку 10%!

    Ворота гаражные секционные

    Как наиболее популярные в США, гаражные секционные ворота состоят из секций панелей, соединенных петлями. Когда дверь открывается и закрывается, колеса на краю каждой панели катятся по вертикальной направляющей с каждой стороны дверного проема.

    Петли между каждой секцией панели загибаются на изогнутую часть направляющей. Эта особенность позволяет двери располагаться параллельно потолку, когда она полностью открыта, или на одной линии со стенами, когда она полностью закрыта.

    Пара пружин высокого напряжения над проемом прикреплена к тросам, которые приводят в действие дверь и удерживают ее от опускания при частичном открытии.

    Эти двери, как правило, изготавливаются из стали, не требуют особого ухода и могут быть адаптированы для включения оконных вставок, фурнитуры, текстур и цветов. Они бывают как изолированными, так и неизолированными.

    Гаражные ворота Roll-Up

    Вы, вероятно, найдете их больше в коммерческих целях, чем в жилых домах, но рулонные двери – это вариант без излишеств, созданный для помещений с ограниченным потолочным пространством. Этот стиль состоит из стальных пластин размером 2–3 дюйма, которые катятся по барабану над дверным проемом.

    Сворачивающиеся или свертывающиеся двери рассчитаны на интенсивное использование, а высокопроизводительные блоки могут быть изготовлены без пружин или закрыты для предотвращения ржавчины, коррозии и замерзания. Из-за сверхмощного характера сворачивающейся модели первоначальные затраты выше, чем у секционной конструкции.

    Используйте код купона “TAKE10”, чтобы получить скидку 10%!

    Сдвиг к боковым гаражным воротам

    Предоставлено: ryternagaragedoors.co.uk

    Направляющая к боковой двери гаража действует так же, как следует из названия – наклоняется к одной стороне гаража и сидит параллельно стене. Они были одними из первых стилей эксплуатации и первоначально использовались для гаражей с небольшой высотой потолка.

    Они перемещаются по более низким тележкам, которые достаточно гибкие, чтобы работать с небольшими уклонами пола или потолка. Для раздвижных боковых дверей не требуются уравновешивающие пружины, и в них имеется встроенный выдвижной двигатель для автоматической работы без необходимости использования оператора, установленного на потолке.

    Гаражные ворота с распашной дверцей

    Кредит: garagedoorsonline.co.uk

    Гаражные ворота на боковых петлях в старинном стиле распахиваются и закрываются с помощью навесной рамы по обе стороны от проема. Они напоминают большие двери сараев и обычно изготавливаются из дерева, хотя также доступны двери из оцинкованной стали коммерческого типа.

    В последнее время возрос спрос на эти классические двери, особенно для гаражей с препятствиями или ограниченным пространством над головой.Распашные гаражные ворота можно приобрести в предварительно подвешенных стальных рамах или вставить в существующие проемы. Их также можно автоматизировать с помощью специальных манипуляторов.

    Гаражные ворота с подъемно-поворотным механизмом и подъемом с навесом

    Подобно стилям с боковыми петлями, откидные гаражные ворота с тентом не имеют секций – они сделаны из цельной детали. У них есть поворотный шарнирный механизм, поэтому их можно откинуть в гараж. Дверь в виде балдахина расположена параллельно потолку гаража и выходит за фасад дома, когда дверь открыта.

    Гаражные ворота с подъемно-поворотным механизмом и подъемом

    Кредит: garagedoorcompany.co.uk

    Как и в случае с откидывающимся навесом, откидные гаражные ворота поднимаются вверх и въезжают в гараж. Они подвешиваются независимо от каркаса, поэтому не выступают за фасад дома.

    Эта конфигурация требует больше места, чем гаражные ворота с навесом. Хотя есть некоторые домовладельцы, которые выбирают этот тип, с ними сложнее работать, чем с другими стилями, и, как правило, они дороже.

    Пульс спешит на помощь

    Возникли проблемы с открытием или закрытием ворот гаража? Он застрял в одном месте или продолжает дрейфовать, когда вы пытаетесь оставить его частично открытым? Работа с усиленными пружинами растяжения или тросами может быть опасной.

    Оставайтесь в безопасности и доверьте дела профессионалам Puls. Технические специалисты Puls предлагают ремонт и осмотр для всех типов гаражных ворот и могут быть там уже в тот же день. На все услуги, запасные части и рабочую силу распространяется наша 90-дневная гарантия, а наши квалифицированные специалисты являются экспертами в своей области с многолетним опытом.

    Будь то экстренный ремонт или обслуживание гаражных ворот, независимо от размера, типа и материала гаража, наша команда технических специалистов приедет к вам, когда это будет соответствовать вашему графику, чтобы точно определить проблему, быстро устранить ее и упростить задачу . Назначьте встречу сегодня, чтобы ваши гаражные ворота в кратчайшие сроки снова заработали как новые.

    Гаражные двери на распашных дверях | Стандартные или специальные размеры Гаражные двери из дерева, стали и стеклопластика с боковыми петлями Интернет Великобритания

    Гаражные двери на распашной стороне

    Боковые распашные гаражные ворота (также известные как гаражные ворота с боковым открыванием / «распашные») – это гаражные ворота традиционного стиля, которые являются именно тем, о чем они говорят: гаражные ворота, которые навешиваются по бокам и почти всегда открываются наружу.

    Боковые распашные гаражные ворота идеально подходят для случаев, когда гараж используется совместно для автомобилей и пешеходов, для последнего из которых требуется только одно открывание с одной стороны, чтобы получить легкий доступ без необходимости открывать всю дверь. Они также представляют собой жизнеспособный вариант для гаражей с минимальной высотой и боковым пространством, которые могут потребоваться для других дверей. Garage Doors Online предлагает один из самых больших в Великобритании ассортиментов высококачественных боковых распашных дверей со стандартными или специально разработанными размерами, доступными из стали и дерева.

    Боковые распашные гаражные ворота теперь доступны в различных материалах, размерах и вариантах разделения дверной панели, чтобы создать ваши идеальные гаражные ворота. Большинство предлагаемых нами гаражных ворот с боковыми петлями будут доставлены к вам в предварительно собранном виде для простейшей самостоятельной установки, особенно если вы включили заводскую стальную крепежную раму, которая заменяет потребность в деревянной раме и предлагает более высокий уровень защиты от атмосферных воздействий и безопасности.

    Большинство людей сразу же считают деревянные распашные двери самым традиционным материалом; это нормально, если вы знаете об огромных различиях между дверями из низкосортного красного дерева и хвойных пород сосны, а также о более высоком качестве, стабильном и промышленном стандарте для гаражных ворот использования кедра . Cedarwood – очень прочная, легкая древесина с превосходной устойчивостью к пыткам нашей британской погоды.

    На первый взгляд разница в цене между серийно выпускаемыми дверями из древесины хвойных пород от некоторых поставщиков и боковыми распашными дверями на нашем сайте может показаться большой, однако имейте в виду, что гаражные ворота, которые мы предлагаем, всегда стоят поставляется с всеми необходимыми скобяными изделиями для установки и полностью обработаны морилкой для отделки на месте, или вы можете выбрать готовую обработку на заводе.Крепежные подрамники также предлагаются из дерева или стали, причем последние устанавливаются на заводе, что упрощает установку на месте примерно в 10 раз!

    Какие боковые распашные двери лучше всего?
    На этот вопрос можно будет ответить только тогда, когда мы узнаем, какие требования вам нужны.

    Мы можем предложить боковые распашные гаражные ворота из стали и дерева с большой разницей в цене между различными конструкциями и размерами, а также в зависимости от спецификации оборудования и замка.

    Стальные распашные гаражные ворота не требуют особого ухода, в то время как деревянные гаражные ворота имеют красивую отделку с естественной текстурой, которую невозможно воссоздать в любом другом материале.Серия изолированных дверей Carteck и Ryterna обеспечит высокий уровень изоляции и безопасности для тех гаражей, которые используются в качестве комнаты, офиса, мастерской, игровой или другого использования. Они также предлагают более высокий уровень безопасности благодаря своей конструкции. Все двери поставляются предварительно собранными для облегчения установки на месте без каких-либо специальных навыков (кроме традиционных деревянных дверей, требующих столярных навыков).

    Ниже показаны некоторые двери, которые мы предлагаем в нашем интернет-магазине:

    Все боковые распашные двери, доступные у нас, могут быть стандартного или специального размера ; всегда обращайте внимание на то, относятся ли размеры для заказа к «Общая ширина рамы» или «Внутренняя ширина рамы» . Всегда лучше указывать оба размера, если это возможно, но, поскольку большинство боковых распашных дверей устанавливаются МЕЖДУ структурным проемом гаража, общий размер рамы лучше всего с некоторым допуском для установки, обычно около 10 мм по всему периметру.

    Крепежные подрамники
    Для всех боковых распашных гаражных ворот требуется крепежный подрамник, и для большинства продаваемых нами ворот он может быть либо из оцинкованной стали коробчатого сечения, либо из древесины различных размеров и типов. Мы настоятельно рекомендуем по возможности стальной подрамник, установленный на заводе, поскольку он обеспечивает наилучшую защиту от атмосферных воздействий, безопасность и общую долговечность, а также значительно упрощает установку на месте.
    Размеры могут варьироваться в зависимости от ваших потребностей на месте, и отделка также может быть выбрана в большинстве случаев.
    Для большинства поставляемых нами гаражных ворот с боковыми петлями подрамник будет установлен на заводе-изготовителе для очень простой установки на месте, без необходимости «подвешивания» самих дверных панелей.

    Все о гаражных воротах – Этот старый дом

    Приветствие посетителей

    Подвиньтесь, входная дверь, дверь гаража стала любимым входом Америки.Хорошо это или плохо, но мы с большей вероятностью войдем и выйдем из дома одним щелчком пульта, чем поворотом ключа.

    В отличие от отдельно стоящих одноэтажных конструкций, которые были найдены в конце проезжей части 50 лет назад, сегодняшние двух- и трехсекционные гаражи полностью интегрированы в площадь дома. Они также занимают заметный кусок первоклассной визуальной недвижимости: около 33 процентов среднего уличного фасада. Тем не менее, в течение многих лет гаражные ворота оставались застрявшими в эпоху Dodge Dart, просто пустыми плитами из штампованной стали или окрашенной фанеры.

    Это начало меняться около 10 лет назад, когда изготовители нестандартных решений начали добавлять детали дверей каретного двора, такие как X-образные распорки и декоративную фурнитуру, чтобы конкурировать с петлями и ручками, используемыми на входных дверях. Это была революция в дизайне, которая с тех пор распространилась на домашние центры, где теперь вы можете получить отличительные гаражные ворота из дерева, стали, стекловолокна, винила – даже стекла – чтобы соответствовать практически любому архитектурному стилю, включая те, которые предшествовали автомобилю.

    Так что, если в вашем гараже предстоит косметический ремонт, прочтите советы по выбору двери правильного типа, материала и ищите свой дом и бюджет.Это обновление, которое вы оцените с каждым щелчком пульта ДУ.

    Аналогично показанному: Carriage House Door Co., модель 305i из изолированной стали с накладкой из композитного материала. 2000 долларов США; carriagedoor.com

    Анатомия гаражных ворот

    Иллюстрация Джейсона Ли

    Секционные ворота, наиболее распространенная разновидность, катятся вверх и вниз по стальным направляющим.

    1. Торсионная пружина

    Уравновешивает вес двери, чтобы ее можно было легко поднять.

    2. Колея

    Направляет дверь до потолка и обратно.

    3. Ролик

    Едет по трассе. Стальные шумные; нейлон тише.

    4. Петля

    Соединяет горизонтальные секции.

    5. Раздел

    6. Запорный стержень

    Зацепляется за направляющую, чтобы дверь не открывалась.

    7. уплотнитель

    Уплотняет края двери от проникновения воздуха.

    Основные

    Фото Линды Оямы

    Сколько это стоит?

    Ожидается, что за сталь и дерево, два самых популярных материала, придется заплатить от 250 до 2500 долларов и от 1000 до 10 000 долларов соответственно. Цены не включают установку.

    Сделай сам или найми профессионала?

    Хотя некоторые производители продают напрямую домовладельцам, установка может быть опасной, и ее следует доверить профессионалам.

    Как долго они прослужат?

    Гарантия на качество изготовления и материалы (не на отделку) варьируется от одного года для некоторых деревянных дверей до пожизненного на некоторые стальные.

    Сколько ухода?

    Это зависит от материала и его воздействия на элементы. Дерево требует регулярного повторного покрытия, чтобы предотвратить гниение. Сталь нужно перекрашивать, только если она ржавеет. Стекловолокно и винил можно красить, если они потускнеют; стекло нужно только время от времени мыть. Нанимайте профессионала для ежегодного осмотра механических частей.

    Тип: Секционный

    Иллюстрация Джейсона Ли

    Самый популярный тип, эти двери имеют горизонтальные навесные секции, которые скручиваются прямо вверх, а затем обратно вдоль потолка гаража, часто с помощью пружинно-сбалансированного моторизованного открывателя дверей. Один открыватель мощностью лошадиных сил может поднять дверь весом до 1000 фунтов и шириной 20 футов. Встроенный уплотнитель герметизирует элементы.

    Тип: поворотный

    Иллюстрация Джейсона Ли

    Две двери свисают на петлях по обе стороны от проема. Чтобы не провисать, каждая дверь должна быть хорошо построена и быть как минимум на 1 фут выше своей ширины. Лучше всего подходит для мягкого климата, потому что снежные заносы не позволяют им открыться. Может управляться вручную или с помощью специального пульта ДУ. Хорошо защищает от непогоды.

    Тип: Раздвижной

    Иллюстрация Джейсона Ли

    Как и двери сарая, они свешиваются на роликах, движущихся по рельсам в верхней части проема.Двери, подвешенные таким образом, могут быть довольно массивными, но ими легко управлять в любую погоду вручную или с помощью пульта дистанционного управления. Длина гусеницы примерно в два раза больше ширины двери. Это наименее непромокаемые гаражные ворота.

    Тип: Двойной

    Иллюстрация Джейсона Ли

    Как и двери для шкафов, пары вертикальных секций на петлях откидываются назад по сторонам проема. Двустворчатые складки не такие тяжелые, как распашные двери, и не открываются так далеко, но скопление снега может помешать их открытию.Должен управляться вручную; нет удаленного открывателя. Не закрываются так плотно, как распашные или секционные ворота.

    Материал: металл

    Фото предоставлено Raynor.com

    Прочная, долговечная и практически не требующая обслуживания сталь является наиболее популярным вариантом и может иметь самые разные конструкции. С большей вероятностью ржавчина в приморских местах. Ищите устойчивые к вмятинам секции 24-го калибра. Алюминий легкий и не ржавеет, но стоит дороже.Двери с пенопластом могут иметь значение R до 17. Цены варьируются от 250 до 2500 долларов.

    Материал: дерево

    Фото любезно предоставлено cbgaragedoors.com

    Предлагает широчайший выбор стилей, форм и декоративных дополнений. В дверях, окрашенных в лакокрасочный материал, часто используются деревянные и древесноволокнистые плиты. Двери для пятен строятся из прочного материала. Требует наибольшего ухода. Может быть изолирован до R-10.При ценах до 10 000 долларов древесина обычно является наиболее дорогостоящим вариантом.

    Материал: стекловолокно или винил

    Фото предоставлено PolDoor.com

    Стекловолокно может выглядеть как окрашенное или окрашенное дерево, но оно не такое тяжелое, не гниет, не вмятин и не ржавеет, как сталь. Виниловые двери имеют прочную пенопластовую основу, которая обеспечивает хорошую изоляцию. Варианты дизайна для любого материала ограничены. Цвета могут выцветать, но эти двери можно перекрашивать или окрашивать.Хороши на берегу моря, но в холодную погоду они могут потрескаться. Оба могут быть изолированы до R-12. Стекловолокно стоит от 1500 долларов, винил – от 600 долларов.

    Материал: композит

    Фото любезно предоставлено DoorsOn-Line.com

    Волокна целлюлозы, сплавленные со смолами, образуют материал, который не трескается, не деформируется и не гниет, как дерево, не ржавеет и не вмятин, как металл. Каждая секция имеет сердцевину из пенопласта для жесткости и изоляции. Этот материал, не требующий особого ухода, также используется для отделки деревянных и стальных дверей.Может быть изолирован до R-8. Цены начинаются от 1500 долларов.

    Материал: стекло

    Фото предоставлено Raynor. com

    Панели из закаленного стекла (или прочного пластика), установленные на нержавеющий алюминиевый каркас, наполняют гаражи светом. Выбирайте прозрачные, матовые или непрозрачные одинарные или двойные панели. Также доступны деревянные рамы. Из-за своего веса стеклянные двери требуют усиленных пружин.Коэффициент R для одинарного стекла составляет минимум 1,5; стеклопакет Р-4. Цена аналогична композитным дверям.

    Получение двери

    Независимо от размера или формы вашего проема, всегда найдется дверь на ваш бюджет и вкус.

    Что измерять. Прежде чем покупать секционные ворота, единственный тип, который есть в наличии, измерьте высоту и ширину проема, чтобы увидеть, нужен ли вам стандартный размер или нестандартный размер.Большинство стандартных секционных ворот закрывают проемы высотой от 7 до 8 футов и шириной от 9 до 16 футов. Двери для гораздо больших проемов и несекционные двери изготавливаются по индивидуальному заказу, поэтому попросите профессионала произвести замер.

    Где купить. Найдите складские и полу-изготовленные на заказ двери для стандартных проемов в домашних магазинах, магазинах окон и дверей и у дистрибьюторов гаражных ворот. Продавец может порекомендовать установщика, который должен все перепроверить, прежде чем размещать заказ. Заказывайте двери на заказ напрямую у производителя или через его дистрибьюторов.

    Сколько времени это займет. Стандартные стальные двери могут быть доставлены на следующий день или в течение двух недель после размещения заказа. Стальной полузаказ на изготовление стали занимает от трех до шести недель; изготовленная на заказ деревянная дверь, от восьми до девяти недель. Профессиональная установка занимает примерно полдня вне зависимости от типа.

    Что входит в комплект. Новые направляющие, ролики, пружины и петли обычно являются частью закупочной цены двери. Установка и снятие старых дверей нет. Будьте готовы заплатить от 100 до 500 долларов за установку новой двери и от 75 до 200 долларов за то, чтобы старую дверь убрали.

    Краска или прозрачный слой?

    Независимо от того, что вы выберете, имейте в виду, что заводская отделка гарантирует, что ваша дверь будет готова к установке и будет служить лучше, чем отделка, нанесенная самостоятельно или профессионально. Для точного соответствия цвета или для экономии нескольких долларов закажите дверь с грунтовкой или без отделки.

    Краска. Это самая прочная отделка и самая яркая. Используйте его, чтобы визуально привязать двери к остальной части дома. Если вам нужен индивидуальный цвет или вы хотите освежить выцветшую заводскую отделку, вы можете нанести два слоя акрилового латекса на любой дверной материал, даже на стекловолокно и винил.Отшлифуйте и повторно нанесите тот же тип краски каждые пять-шесть лет.

    Прозрачное покрытие. Это способ подчеркнуть красоту высококачественных деревянных дверей. Когда-то требовалось от восьми до 12 слоев лака для лонжерона, чтобы получить такой вид. В наши дни производители используют полупрозрачные алкидные пленки с высокой структурой, такие как Cetol Door & Window, для которых требуется всего три слоя. Для поддержания состояния наносите новый верхний слой каждый год.

    Стиль: неоколониальный

    Эта дверь, похожая на официальную обшивку стен, гармонирует с рифлеными колоннами, окнами с разделенным светом и другими колониальными элементами этого нового дома.

    Показано: Кембридж, секционная изоляция из стали с накладкой из композитного материала, 1400 долларов США; garaga.com

    Стиль: Традиционный

    Деревянные арочные двери с окнами с разделенным светом и панелями в елочку выглядят как конюшня викторианской эпохи.

    Показано: Northwest Door Heritage Classic, модель C008C, секционная изоляция из красного кедра западного происхождения, от 3000 долларов США; nwdusa.com

    Стиль: Мастер

    Двухцветная цветовая схема подчеркивает прямолинейные формы, популярные в архитектуре в стиле декоративно-прикладного искусства.

    Показано: Coachman Collection модель CD12, секционная изолированная сталь с накладкой из композитного материала, 2400 долларов США; clopaydoor.com

    Стиль: Миссия

    Петли, ручки и декоративные шляпки для гвоздей, известные как clavos, напоминают входные двери в испанско-колониальном стиле.

    Показано: Mediterranean Collection модель 6000A секционная из ольхи, 4500 долларов США; summitdoorinc.com

    Стиль: Современный

    Эта полупрозрачная стеклянная дверь, лишенная самого необходимого, напоминает японскую ширму седзи.

    Показано: Avante Collection секционные с матовым стеклом в бронзовой раме из анодированного алюминия, от 1 500 долларов США; clopaydoor.com

    Стиль: деревенский

    Этот неформальный стиль с большим количеством сучковатых грубых пиломатериалов требует столь же непринужденной деревянной гаражной двери.

    Показано: Carriage House Door Co., модель 3020K из изолированного дерева в разрезе с вторичной обшивкой, 5 000 долларов США; carriagedoor.com

    Аксессуары: Пергола

    Эта классическая структура затеняет двери, обеспечивая поддержку красивой гирлянды вьющихся лоз, таких как клематисы и жимолость.

    Подобно показанному: Навесная беседка из ячеистого ПВХ, от 8 000 долларов США; walpolewoodworkers.com

    Аксессуары: фонари

    Бра, установленное над проемом или сбоку от него, придает гостеприимный вид и облегчает поиск ручки или открывателя клавиатуры в темноте. Для удобства оборудуйте фонари детектором движения, чтобы они включались при приближении.

    Подобно показанному: Camelot model 1705BK литой алюминиевый бра, 440 долларов США за штуку; hinkleylighting.com

    Принадлежности: оборудование

    Фото Дона Пенни / Time Inc. Digital Studio

    Декоративные ручки, защелки и петли придают современным секционным воротам вид распашных ворот. Они напоминают кованое железо, но на самом деле сделаны из литого алюминия без ржавчины с черным порошковым покрытием.

    Найдите их в Интернете на garagedoorhardwaredirect.com или у дилеров.

    А. R.H. Hunt Clavos от Amarr, 10 долларов за пару

    B. Canyon Ridge Sliding Bolt от Clopay, $ 27

    C. Петля с лопаткой от Clopay, 66 долларов за четыре штуки

    D. Santiago 12-дюймовая витая ручка Fleur-de-Lis от Amarr, 150 долларов за пару

    E. 5-дюймовая кольцевая ручка Santiago от Amarr, 150 долларов за пару

    Проверка безопасности

    Фото Алами

    Если, как и у большинства людей, у вас есть секционные ворота, расположенные над самым загруженным входом в ваш дом, убедитесь, что они безопасны.

    Защита от детей

    Периодически проверяйте фотоглазок открывателя, размахивая палкой поперек его луча, когда дверь опускается. Дверь должна автоматически подняться. Кроме того, проверьте функцию чувствительности к давлению, опустив дверцу на рулон бумажного полотенца. Дверь должна перевернуться, когда коснется рулона. В любом случае, если дверь не открывается, позвоните профессионалу.

    Защита от взлома

    Если вашему открывателю и пульту управления больше 15 лет, пришло время заменить.В устройствах, выпущенных до 1995 года, есть фиксированные коды безопасности, которые могут быть легко доступны для потенциальных злоумышленников. Новые имеют скользящие коды, которые меняются при каждом нажатии на пульте дистанционного управления. В качестве дополнительной меры предосторожности выключайте выключатель питания сошника всякий раз, когда вы уезжаете в отпуск.

    Stormproof

    Забитая дверь гаража подвергает опасности весь дом. Дополнительные распорки и более мощная фурнитура могут повысить ветровую нагрузку двери от 90 до 150 миль в час. Если вы живете в зоне с сильным ветром, проверьте рейтинг, требуемый местными строительными нормами, прежде чем покупать новую дверь.

    Боковые распашные гаражные двери в Суррее, Лондоне и Кенте

    Ищете что-то отличное от стандартных подъемных гаражных ворот? Тогда наш ассортимент гаражных ворот с боковыми петлями – именно то, что вам нужно. Мы работаем с некоторыми из ведущих производителей, чтобы обеспечить высококачественные двери для Лондона, Суррея, Кента, Бакингемшира и Юго-Востока.

    CarTeck Гаражные ворота на распашной двери

    CarTeck Гаражные ворота с боковыми распашными дверьми

    Гаражные двери распашные из кедра

    Гаражные ворота распашные из кедра

    Свяжитесь с нами для получения более подробной информации о нашем ассортименте распашных гаражных ворот Cedar Timber.

    Garador Распашные двери гаража

    Garador Распашные гаражные ворота

    Стальные распашные гаражные двери Garador предлагают отличное сочетание прочной конструкции и отличного соотношения цена / качество. Они доступны в четырех различных стилях и в стандартной комплектации доступны в 7 различных цветах. Доступны ручные или автоматические варианты. В ассортимент входят:
    • Бомонт с боковыми петлями
    • навесной грузинский
    • Собор боковых петель
    • Карлтон с боковыми петлями

    Гаражные ворота Cardale с распашной дверцей

    Гаражные ворота Cardale с распашными боковыми петлями

    Гаражные двери Woodrite с боковыми петлями

    Двери гаражные распашные деревянные

    Woodrite Timber Боковые распашные гаражные двери качественно изготовлены из молдингов Cedar, Idigbo и Accoya, шпунтованных досок и панелей. Woodrite предлагает широкий ассортимент деревянных распашных дверей по цене, соответствующей вашему карману. Пожалуйста, поговорите со своим экспертом по дверям о различных пакетах оборудования, окнах и соответствующих деревянных каркасах, которые доступны для этих дверей с боковыми петлями. Woodrite гарантирует заводскую полностью законченную внешнюю дверную панель, чтобы обеспечить водонепроницаемую мембрану на срок до 5 лет и 10 лет для «Accoya» – обратите внимание, что применяются положения и условия.

    Стальной навесной механизм | Качественные стальные гаражные ворота

    Стальные шарнирные соединения со стороны | Качественные стальные гаражные двери | Центр гаражных ворот

    Стальные боковые навесные гаражные двери

    Боковая распашная дверь – это гаражные ворота, которые с каждой стороны прочно соединены с двухстворчатыми дверными створками, которые открываются наружу на подъездную дорожку.Мы предлагаем качественный ассортимент стальных боковых распашных гаражных ворот от The Garage Door Center, производимых Garador.

    Ассортимент стальных распашных гаражных ворот

    Garador состоит из 4 фантастических распашных дверей, каждая со стальной крепежной рамой, все петли и замки установлены на заводе, что обеспечивает максимально простой процесс установки; идеально подходит для всех любителей DIY. Обычно установка набора стальных распашных дверей требовала навыков плотника, но сейчас это очень просто. Текущий каталог боковых распашных дверей Garador показан ниже – не стесняйтесь нажимать на каждую дверь, чтобы просмотреть ее отдельную страницу каталога.

    Основным преимуществом этих гаражных ворот является то, что они работают как двустворчатые двери, что позволяет открывать их как с одной, так и с обеих сторон. Это может быть очень удобно, когда гараж используется как офис, тренажерный зал, складское помещение, подсобное помещение или используется для хранения обычных повседневных предметов, таких как велосипеды, газонокосилки, лестницы, мотоциклы и стиральные машины, которые требуют регулярного и легкого доступа от надежных точка.

    Вертикальная конструкция Carlton также позволяет получить 1/3 и 3/2 разделения, если это необходимо, с равным разделением.Возможны и другие варианты дизайна, но в пределах ограничений панельных секций, поэтому они будут отличаться по ширине. Это идеальный вариант для пешеходного доступа в любое время.

    Гаражные двери Carteck на распашные боковые

    Двустенные двери

    Carteck с боковыми распашными дверьми толщиной 40 мм обеспечивают высокий уровень безопасности и изоляции.

    Наряду с отличными эксплуатационными характеристиками, они могут быть отделаны в широком ассортименте цветов, а также могут быть отделаны роскошным деревом для различных типов собственности.

    Щелкните изображение, чтобы увидеть заданный дизайн двери, или нажмите кнопку ниже, чтобы просмотреть все боковые распашные двери Carteck в каталоге продукции.

    Стандартный ребристый вертикальный

    Центральное ребристое вертикальное

    Стандартное ребристое, горизонтальное

    Горизонтальный сплошной ребристый

    Ryterna Распашные боковые двери

    Если вы ищете гаражные ворота, которые не похожи ни на какие другие, Ryterna – самое лучшее. Если вам нужны гаражные ворота в современном, традиционном или даже необычном стиле, вы обязательно найдете дизайн для себя!

    Наряду с рядом стандартных дизайнов линейка боковых навесных петель Ryterna также предлагает услуги самостоятельного проектирования, позволяя размещать любые созданные вами произведения искусства на воротах вашего гаража!

    Эти уникальные варианты дизайна дополняют надежность работы, изоляцию и безопасность, которые также присущи каждой двери Ryterna.

    Нажмите на двери, показанные ниже, чтобы увидеть этот фантастический ассортимент в нашем каталоге продукции.

    Среднее ребро

    Ребро

    Грузинский

    Промывка

    Гаражные ворота Hormann на распашных дверях

    Каждые распашные гаражные ворота Hormann – это гарантия качества, которому доверяют.

    Изготовленные из дверных панелей толщиной 42 мм, заполненных пеной, ассортимент боковых навесных петель Hormann предлагает не только изоляцию, но и превосходный уровень прочности и долговечности.

    Доступны гладкие, приглушенные и яркие цвета, а также возможность выбора имитации дерева и отделки поверхности.

    Щелкните изображения ниже, чтобы увидеть их в нашем каталоге продукции.

    L Ребристый

    M Ребристый

    S Ребристый

    Гарадские двери на распашные боковые

    Боковые откидные панели Garador – отличная альтернатива для людей с ограниченным бюджетом.

    Изготовленные из однослойной стали, эти боковые распашные двери обеспечивают простое управление, удобное для доступа транспортных средств и пешеходов.

    Эти двери доступны в различных цветах, с выбором ручек и различных дизайнов, подходящих для вашего дома.

    Нажмите на изображения ниже, чтобы увидеть указанный продукт в нашем каталоге продукции.

    Бомонт

    Карлтон

    Собор

    Грузинский

    Настройте боковую распашную дверь:

    Варианты цвета со стальными дверными петлями

    Дополнительные цвета дают вам возможность персонализировать свой гараж и выделить его среди остальных.

    Стандартный цвет

    Garador, например, имеет порошковое покрытие RAL 9016 (белый), а также доступны стандартные цвета: зеленый, красный, синий, черный, коричневый и темно-синий. Каждая дверь доступна в любом цвете RAL за дополнительную плату.

    Все наши боковые распашные гаражные ворота окрашены в различные цвета – вот выбор цветов Garador:

    Огненно-красный
    RAL 3000

    Горечавка синий
    RAL 5010

    Зеленый мох
    RAL 6005

    Ель зеленая
    RAL 6009

    Серый антрацит
    RAL 7016

    Светло-серый
    RAL 7035

    Окно Серое
    RAL 7040

    Коричневая сепия
    RAL 6014

    Серый алюминий
    RAL 9007

    Кремово-белый
    RAL 9001

    Белый алюминий
    RAL 9006

    Голубая сталь
    RAL 5011

    Кварц серый
    RAL 7039

    Черный уголь
    RAL 9005

    Сигнальный синий
    RAL 5005

    Терра коричневый
    RAL 8028

    Окна для распашных дверей

    Окна

    становятся все более популярным дополнением к стальным распашным гаражным воротам в Великобритании. Изначально самые популярные в Америке оконные секции предлагают идеальный уровень освещения, позволяющий проводить время в гараже без света. Окна не только практичны, но и позволяют сэкономить деньги на счетах за освещение!

    Для вдохновения взгляните на несколько вариантов окон из ассортимента Ryterna ниже!

    Длинный прямоугольный, нержавеющая сталь

    Прямоугольный, белый или черный пластик

    Квадрат, нержавеющая сталь

    Стальные двери для пешеходов

    В Центре гаражных ворот мы специализируемся не только на гаражных воротах, но и на дверях для пешеходов.Мы считаем, что не только ваш гараж должен быть надежным и безопасным с качественными гаражными воротами, но и любые пешеходные ворота из гаража должны быть такого же качества.

    Прочные и безопасные пешеходные двери эффективно делают ваш гараж еще более безопасным, что особенно важно, когда он соединен с домом или другим зданием.

    Нажмите на изображения ниже, чтобы ознакомиться с ассортиментом стальных пешеходных дверей соответствующего производителя. В настоящее время мы предлагаем двери различных производителей: Hormann, Garador, Carteck и Samson.

    Чтобы просмотреть все наши стальные пешеходные двери, нажмите кнопку ниже, чтобы перейти в наш каталог продукции.

    СВЯЗАТЬСЯ С НАМИ!

    Если вы хотите узнать больше об установке боковых распашных гаражных ворот для вашего гаража, позвоните нам, чтобы обсудить размеры и характеристики, а также задать любые вопросы, которые могут у вас возникнуть.

    Приходите в наш выставочный зал в Нортгемптоншире, чтобы увидеть и опробовать наш ассортимент боковых распашных дверей!

    Различные типы гаражных ворот

    Доступно много разных типов гаражных ворот. От материала до размера и того, как она открывается, у вас есть много разных вариантов на выбор при замене гаражных ворот. Наверное, от одной мысли об этом кружится голова.

    Сделайте глубокий вдох – мы составили полезное руководство, в котором представлены все типы гаражных ворот и другие варианты. Прочитав эту статью, вы будете точно знать, что вам нужно знать, чтобы начать свой проект по замене гаражных ворот.

    Материалы гаражных ворот: из чего сделан ваш гараж?

    Из чего сделаны ваши гаражные ворота, очень важно, как они работают.Некоторые материалы лучше подходят для суровой погоды Среднего Запада, в то время как другие материалы больше ориентированы на внешний вид, чем на практичность. Ниже мы рассмотрим все различные материалы для гаражных ворот.

    Деревянные гаражные двери

    Немногие материалы для гаражных ворот могут сравниться по красоте с деревянными гаражными воротами. У него традиционный привлекательный вид, который обязательно привлечет внимание друзей, родственников и соседей. В то время как деревянные гаражные ворота могут хорошо выглядеть, правильный ли выбор для домов на Среднем Западе?

    Краткий ответ: не совсем.Мы объясним почему.

    В то время как деревянные гаражные ворота энергоэффективны, они плохо справляются с дождем, снегом и градом. Это потому, что они коробятся, гниют и расширяются под воздействием влаги. Это резко изменит внешний вид ваших гаражных ворот, которыми в первую очередь известны деревянные гаражные ворота.

    Не говоря уже о том, что они требуют особого ухода. Их нужно будет красить и красить каждые несколько лет, чтобы сохранить свою красоту. Уход за деревянными гаражными воротами требует много времени и денег.

    Если говорить о деньгах, то цена на деревянные гаражные ворота намного выше, чем на другие материалы для гаражных ворот. Это связано с их репутацией традиционных красивых гаражных ворот, но для домовладельцев Среднего Запада есть гораздо лучшие варианты.

    Гаражные двери из композитного дерева

    Если вам нужен более дешевый вариант, чем деревянный, вы можете приобрести гаражные ворота из композитного дерева. Он сделан из ДВП и имеет деревянный каркас. Некоторые более дорогие гаражные ворота из древесного композитного материала сделаны из древесноволокнистой плиты высокой плотности для более детального вида.

    Очевидно, что эти гаражные ворота не имеют такого же уровня детализации и красоты, как ворота других стилей, особенно деревянных. Думайте о них как о деревянных гаражных воротах со скидкой.

    Деревянные гаражные ворота из композитного материала хорошо себя зарекомендовали – это энергоэффективность. У них есть сердечники, заполненные изоляцией из полистирола, которая предотвращает выход нагретого или охлажденного воздуха через дверь вашего гаража.

    Алюминиевые гаражные двери

    Алюминиевые гаражные ворота делают все, чего не делают деревянные гаражные ворота.Они достаточно прочны, чтобы выдерживать неблагоприятную погоду Среднего Запада – они не деформируются, не гниют и не расширяются под воздействием влаги. К тому же они намного дешевле.

    Это не значит, что у алюминия нет достаточной доли проблем.

    Летом вы очень быстро узнаете, что алюминий поглощает тепло. Это сделает его горячим на ощупь и сделает ваш гараж невыносимо теплым. Если у вас есть пристроенный гараж, вы увидите, что ваши счета за электроэнергию растут, поскольку кондиционер постоянно борется за регулирование температуры в вашем доме.

    Если ваш гараж отдельный, вам все равно нужно беспокоиться о своей машине и других предметах, хранящихся в вашем гараже, поскольку они будут подвергаться воздействию этой неестественной жары.

    Алюминиевые гаражные ворота также намного легче вмятины, чем двери из других материалов. Так что град, сильный ветер и любящие спорт дети могут повредить алюминиевые гаражные ворота.

    Стальные гаражные ворота

    Если объединить красоту дерева, низкие эксплуатационные расходы алюминия и повысить энергоэффективность всех трех элементов, то получатся стальные гаражные ворота.Это идеальный вариант для домовладельцев Среднего Запада.

    Стальные гаражные ворота

    имеют множество вариантов индивидуальной настройки, таких как панели, оконные вставки и цвета, включая отделку под дерево. Это означает, что вы можете иметь красивый вид дерева, не беспокоясь обо всех связанных с ним проблемах.

    Как и алюминиевые двери, стальные гаражные ворота требуют чрезвычайно низкого обслуживания. Они не деформируются, не гниют и не расширяются под воздействием влаги, и их никогда не нужно красить или окрашивать.Никакой материал для гаражных ворот не делает их легче, чем сталь.

    Plus, стальные гаражные ворота энергоэффективны круглый год. У них есть пенопласт, который делает ваш гараж герметичным, сохраняя внутри нагретый или охлажденный воздух. Это снизит стоимость ваших счетов за электроэнергию и защитит любые предметы, хранящиеся в вашем гараже.

    Кроме того, стальные двери более долговечны, чем другие варианты. Сталь не будет вмятин и царапин от небольшого града или проезда баскетбола. Ваши стальные гаражные ворота выдержат испытание временем и при этом будут выглядеть красиво.

    Стеклянные гаражные двери

    Стеклянные гаражные ворота немного более современны, чем другие типы гаражных ворот – их не так часто можно увидеть. Одна из причин в том, что они не совсем безопасны. Каждый может заглянуть в ваш дом в любое время дня. Они будут знать, когда вы дома, а когда нет.

    Несмотря на то, что стекло толстое и прочное, оно все же не соответствует прочности дерева, стали или алюминия. В таком климате, как Средний Запад, это проблема.Вы увидите сколы и трещины в результате воздействия града и сильного ветра.

    Одна из причин, по которой людям нравятся стеклянные гаражные ворота, заключается в том, что они делают комнату больше. Если вы используете свой гараж в качестве дополнительного жилого помещения, это могло бы стать отличным вариантом, если бы не погода.

    Это также зависит от того, где находится ваш гараж. Если он находится в задней части дома, проблема конфиденциальности может вас не так сильно напугать. Тем не менее, мы бы не рекомендовали стеклянные гаражные ворота домовладельцам Среднего Запада.

    Гаражные двери из стекловолокна

    Один из самых легких вариантов – гаражные ворота из стеклопластика. Когда он открывается и закрывается, он тише благодаря легкому весу. Кроме того, как и некоторые другие материалы для гаражных ворот из этого списка, они не деформируются, не гниют и не расширяются под воздействием влаги.

    Гаражным воротам из стекловолокна сильно не хватает энергоэффективности – они не являются хорошими изоляторами. Это означает, что наружная температура может проникнуть в ваш дом, и вы будете чувствовать себя менее комфортно круглый год.Не говоря уже о повышенных ценах на ваши счета за отопление и охлаждение.

    Также известно, что гаражные ворота из стекловолокна становятся хрупкими при воздействии низких температур. Средний Запад известен своими холодными зимами, поэтому вы можете держаться подальше от гаражных ворот из стекловолокна!

    Типы гаражных ворот: как открываются

    Это много информации, но мы только начинаем. Вы также можете классифицировать гаражные ворота по способу открытия. Некоторые наклонены внутрь, а другие разбиты на секции. Узнайте о различных типах гаражных ворот в зависимости от того, как они открываются ниже.

    Гаражные ворота секционные

    Секционные гаражные ворота являются наиболее распространенными типами гаражных ворот в Соединенных Штатах. Вероятно, у вас также есть одна из них.

    Панель секционных гаражных ворот разбита на секции (отсюда и название), которые скрепляются петлями. Петли позволяют панели ворот гаража изгибаться, что влияет на то, как она открывается.

    Секционные гаражные ворота будут двигаться вверх по вертикальной направляющей, пока не достигнут верхней части проема гаражных ворот.Затем он начнет изгибаться и идти параллельно потолку вашего гаража по горизонтальной дорожке.

    Гаражные рулонные ворота

    У вас когда-нибудь был большой плакат, с которым вам нужно было путешествовать, но он был слишком велик, чтобы его нести? Что ты сделал? Вы, наверное, свернули его в цилиндр. То же самое происходит и с гаражными воротами.

    Как только дверь гаража открывается, она начинает катиться по бочке, которая находится над дверным проемом внутри гаража. Это возможно благодаря тому, что дверь сделана из горизонтальных планок, которые позволяют ей изгибаться и изгибаться.

    Вы не увидите слишком много домов, в которых есть гаражные ворота. Эти типы гаражных ворот часто встречаются в коммерческих гаражах и складских помещениях.

    Сдвиг для боковых гаражных ворот

    Сдвиньте в сторону или заверните за угол гаражные ворота – один из первых способов управления гаражными воротами. Сегодня вы не увидите гаражных ворот, которые так часто открываются.

    Так как же эти двери открываются? Вместо того, чтобы наклоняться вверх и идти параллельно потолку, сдвиньте боковые гаражные ворота, наклонившись в одну сторону и идя параллельно стене.Вы можете увидеть скольжение к боковой двери гаража в гараже, в котором мало места, но даже в этом случае это довольно редко.

    Гаражные ворота на распашной стороне

    Еще один классический стиль гаражных ворот – это боковые распашные гаражные ворота, также известные как распашные гаражные ворота. Когда они открываются и закрываются, они выглядят как большие двери сарая.

    Вместо петель между секциями, боковые распашные гаражные ворота имеют петли, расположенные по бокам (как следует из названия). Это позволяет дверям распахиваться, а не двигаться вверх или в сторону.Вы можете настроить петли так, чтобы они вращались внутрь или наружу из вашего дома.

    Откидные гаражные ворота

    Откидные гаражные ворота не имеют таких секций, как сдвижные в стороны и секционные гаражные ворота. Когда они открываются, они поднимаются и уходят в ваш гараж. Есть несколько типов подъемно-поворотных гаражных ворот:

    • Откидные гаражные ворота с тентом : наиболее популярный стиль откидных гаражных ворот. В нем есть шарнирный механизм, который поднимает дверь вверх, чтобы она могла скользить назад параллельно потолку вашего гаража.Небольшая часть двери выступает за фасад вашего дома, когда дверь открыта
    • Откидывающаяся гаражная дверь : работает аналогично гаражным воротам с навесом, но нет части гаражных ворот, которые выступают из вашего дома, когда они открыты. Поскольку дверь подвешивается независимо от рамы, откидные гаражные ворота с откидным верхом занимают больше места, чем гаражные ворота с откидным тентом

    В то время как секционные гаражные ворота являются наиболее популярными типами гаражных ворот для жилых домов в Соединенных Штатах, некоторые домовладельцы имеют гаражные ворота, откидывающиеся вверх.Прежде чем решить, какой стиль лучше подходит для вашего дома, следует учесть, что подъемно-поворотные гаражные ворота традиционно дороже и сложнее в эксплуатации, чем секционные гаражные ворота.

    Одинарные против двойных гаражных ворот

    По размеру гаражные ворота бывают двух типов: одинарные и двойные. Одинарные двери достаточно велики, чтобы пройти через них только для одной машины, а двойные двери достаточно велики для двух автомобилей. Одинарные гаражные ворота обычно имеют ширину 8 футов, а двойные – 16 футов, но эти числа не всегда точны на 100%.Убедитесь, что вы измерили проем гаражных ворот перед покупкой гаражных ворот.

    Форма для печенья и гаражные ворота, изготовленные на заказ

    Вам также необходимо решить, будете ли вы приобретать гаражные ворота с резаком для печенья или гаражные ворота, изготовленные на заказ. Гаражные ворота с резаком для печенья можно найти в магазинах товаров для дома, и то, что вы видите, вы получаете. Вы не можете изменить дизайн или размер двери в любом случае.

    Гаражные ворота, изготовленные по индивидуальному заказу, могут иметь любой аспект, от размера, цвета, оконных вставок и фурнитуры – они созданы специально для вас.Вот как вы можете создать гаражные ворота своей мечты.

    Вы уже знаете, что одинарные двери составляют 8 футов, а двойные – 16 футов, но мы упоминали, что вы не всегда можете доверять этим цифрам. Если у вас есть проем для гаражных ворот уникального размера, вам будет сложно найти гаражные ворота, подходящие для вашего дома.

    Есть много типов гаражных дверей на выбор

    Вам доступны многие типы гаражных ворот. От материалов и размеров до того, как открывается дверь, – все может иметь огромное значение для того, что вы хотите для своего дома.Определение того, какой стиль вам больше всего нравится, может помочь вам полюбить свои гаражные ворота или почувствовать, что вы сделали дорогостоящую ошибку.

    Прежде чем принимать какие-либо решения, убедитесь, что вы измерили проем гаражных ворот, боковое пространство, верхнее пространство и зазор. Вы можете узнать, что это за размеры, в нашей статье о деталях гаражных ворот и терминологии. Все эти измерения могут помочь исключить некоторые из ваших вариантов. Эти цифры должны быть точными, поэтому рекомендуется нанять такого профессионала, как Feldco.

    Наши дружелюбные и знающие специалисты по продукции позаботятся о том, чтобы вы получили идеальные гаражные ворота для вашего дома. От первого контакта до установки замена гаражных ворот еще никогда не была такой простой. Получите бесплатное предложение, чтобы начать проект по замене гаражных ворот прямо сейчас.

    Вам может понравится

    Отопительный камин: несколько верных способов сэкономить на покупке собственного очага

    15.11.2020

    Шведка с камином: Печь шведка с камином своими руками: порядовка и типовые конструкции

    06.05.2021

    Кассетный камин с водяным теплообменником: Камины с теплообменником – купить печь камины с водяным теплообменником с доставкой по Москве и России

    03.04.2023

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
