Советы по ремонту и регулировкам котлов Wolf
__________________________________________________________________________
Котёл CGG-K-24. В эксплуатации 6 лет,
ежегодно обслуживался. Работал нормально, включён через стабилизатор,
если где-то рядом работает сварка, то стабилизатор жужжит. И в этот раз
весь день шумел, и к вечеру он выдал ошибку об отсутствии зажигания
горелки (нет сигнала зажигания от топочного автомата) и при этом ещё
горит сигнальный светодиод системы защитной блокировки. Нажимаю кнопку
сброса, держу 5 сек., запускается, но через несколько секунд
останавливается с той же ошибкой. Постоял пару дней выключенный,
попробовал запустить на горячую воду, запустился, всё нормально работал.
Потом запустил отопление, также всё хорошо работает, но спустя пару
запусков опять встал. Подскажите, что можно сделать?
Вероятно, что плата управления неисправна. Такая ситуация могла возникнуть вследствие скачков электросети.
Котёл Wolf cgg 1K 24 исправно отработал около трёх лет.
вращается исправно.
Снимали и промывали пластинчатый теплообменник,
снимали показания ошибок с помощью модуль управления BM (кроме
ошибки режима трубочиста ничего не найдено) проверяли подключение по
фазировке и последние, к сожалению, на борту не имею стабилизатора
напряжения. В каком направлении двигаться дальше?Необходимо обеспечить больший напор водопроводной воды. Агрегат включается на приготовление горячей воды при появлении расхода без учета его объема. В случае подмеса расход водопроводной воды уменьшается и прибор переходит в режим отопления. В случае уменьшения напора он уходит в перегрев из-за невозможности отдать мощность в контур ГВС. Рекомендуем также вызвать мастера для проверки настройки котла по горению.
У меня котел Wolf CGG 1К 24-28, работает всего 1,5 года. Перестала зажигаться горелка для обогрева воды отопления. В чем дело?
Причин может быть множество. Нужна диагностика.
Агрегат проработал два года и началась проблема. При нагреве накопителя
горячей воды может зависнуть, ставит на продувки (верелятор, насос
работает), и пока его не выключишь, по новой не включаешь, он не на одну
команду не реагирует.
Возможно потребуется замена основной платы.
Котёл CGG-1k-24/28 постоянно включается сам по себе, даже когда мы не пользуемся ни водой, ни газом, постоянно загорается желтая кнопка.
Агрегат работает не только на приготовление горячей воды, но и на отопление. Поэтому его включение – это нормальная работа.
Подскажите пожалуйста. У меня котел Вольф 24 кв. Вроде работает нормально. Ошибок не выдает, но каждый раз при окончании нагрева воды (перед очередным выключением) идет небольшой шум (типа вибрации пластика). Может быть я паникую раньше времени. Нормально ли это?
Прибор после выключения режима ГВС по инерции еще некоторое время нагревается, что и вызывает небольшой шум. В этом ничего критичного нет, но мы рекомендуем не забывать про ежегодную профилактику. Лучше выявить неисправность (к примеру, загрязнение основного теплообменника) на ранних стадиях и предотвратить поломку.
У меня настенный котел Вольф cgg-1k-24/28 прослужил лет 5 нормально.
А
сейчас начал глючить. Работает на отопление – включаю горячую воду,
догоняет до 60 градусов, он отключается. Температура падает до 30-40
градусов, он включается, и так постоянно. Теплообменники оба промыл. Что
за поломка?

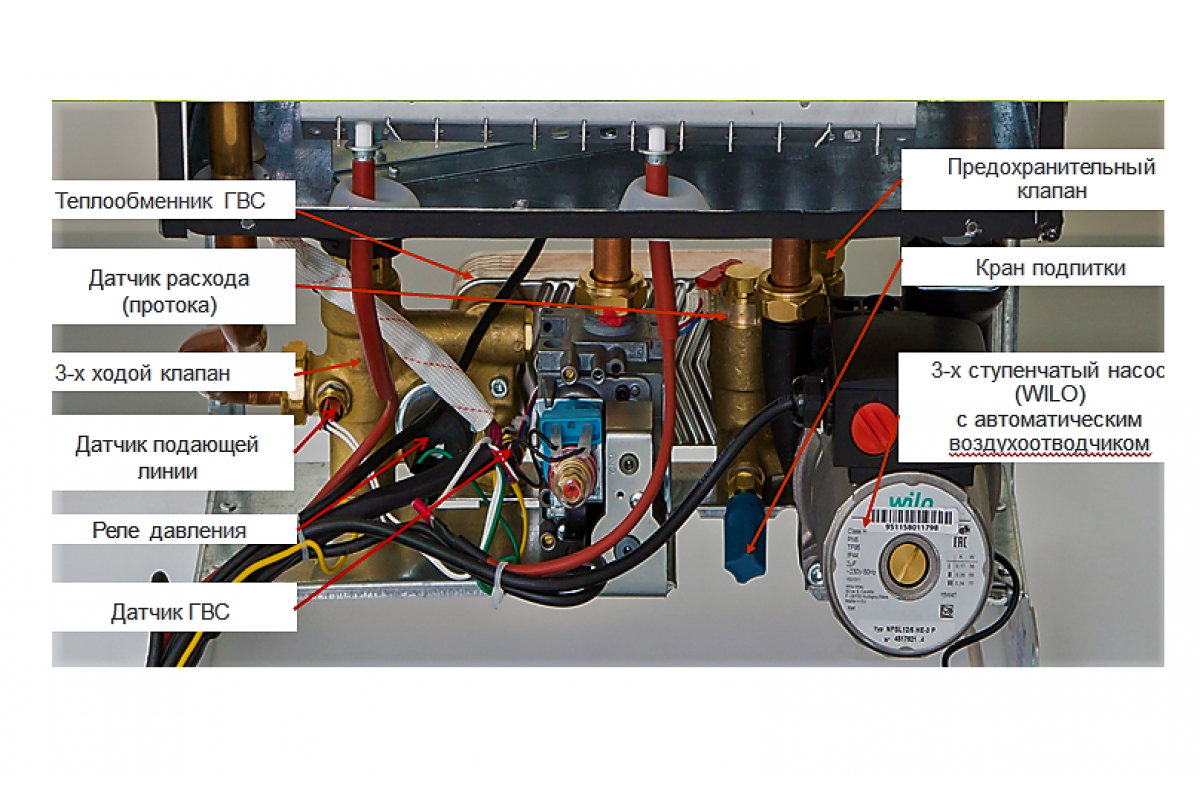

Это может быть как вторичный теплообменник, так и датчик протока. Разобраться можно только на месте.
При запуске настенного газового котла Wolf слышен треск, он при этом не запускается, хотя проблем не возникало до этого. В чем неполадка?
Скорее всего, агрегат не запускается из-за неправильной работы контроллера, а треск может быть вызван неисправностью реле контроллера. Контроллеры на данных моделях не подлежат ремонту, при его неисправности требуется замена.
CGG-1k-24. Работает год. Имеет управление отоплением через блок
расположенный в комнате внутри дома. Сейчас заметил, что ГВС греет очень
плохо. Отопление вороде работает, но тоже не сильно. Стрелка на 40
градусах. Было мало теплоносителя, по давлению – менее бара.
Добавил до
2
бар. Дефект малой температуры ГВС не исчез.
Возможны несколько причин подобной работы. Теплообменник горячего водоснабжения загрязнен, вследствие чего аппарат не может передать необходимую мощность для нагрева воды. Неправильно выполнена настройка прибора. Рекомендуем вызвать мастера для диагностики.
У меня установлен настенный котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на единицу за пару дней). Проверил все трубы на наличие протечек, но ничего не нашел. Куда еще посмотреть?
Завод производитель допускает падение давление до 0,3атм в режиме эксплуатации. Это норма. А расширительный бачек установлен для компенсации расширения воды при увеличении ее температуры.
У меня установлены и работают два одинаковых котла Wolf с горелкой
Giersch по 250 кВт. В зимний период заметил их некорректную работу. При
запуске (который сам по себе шел плохо) слышались какие-то посторонние
потрескивания в районе клапана подачи газа.
Наверное, мне стоит
проверить аппарат?
Когда на улице мороз, возможно естественное снижение давления входящего газа, но при этом, почистить горелки тоже не помешает.
В эксплуатации газовый настенный котел Вольф CGG мощностью 24 кВт, стал
выключается по ошибке. И запустить его получается только после
полного отключения от сети. Думал, что проблемы с заземлением. Для
устранения этого явления подключил аппарат через стабилизатор и
заземлил его об металлический штырь (вбит в землю). После всех этих
манипуляций запустил его и выяснил, что все мои действия проблему так и
не решили.
Скорее всего, у вас наблюдается потенциал между нулем и землей. Именно он мешает нормальной работе датчиков. Поэтому, ваши действия никак не улучшили, а могли и ухудшить ситуацию в целом. Если сможете, проверьте этот потенциал. Ели его значение около 3-5 В, то причина найдена. Если же его нет, тогда нужно будет ремонтировать плату.
У газового напольного котла Wolf мощностью 90 кВт, запуск сопровождается
странным посторонним звуком, похожим на треск.
Скорее всего, проблема в частотных насосах. Именно они способны своей работой оказывать влияние на автоматику котла. Так же проверьте правильно ли у вас сделаны: фаза ноль и наличие потенциала между нулем и землей (от 1до 5В это плохо). Еще подобные проблемы может давать клапан.
Сгорел предохранитель у газового котла Wolf. Чтобы он продолжал работать, я временно установил перемычку. Теперь я хочу купить новый, но не могу разобраться с маркировкой. На какие параметры мне обращать внимание?
Если у вас двухконтурный котел, но у вас, скорее всего стандартный предохранитель на 0,5 Ампер. Рекомендуем не затягивать с восстановлением его исходной конфигурации. Предохранитель защищает аппарат от возможного перегорания платы. И еще, возможно, в его блоке управления могут быть размещены запасные предохранители. Посмотрите там.
Никак не можем справиться с запуском газового настенного котла Вольф 24
кВт.
Дело дальше розжига фитиля не идет. Как нам поступить?
Его механизм работы такой. Горящий фитиль подает сигнал на специальный датчик, который, в свою очередь, дает команду на газовый клапан. Так что проблему ищите или в генераторе пламени, или из-за поломки клапана нет подачи газа в систему. Также, если прибор установлен неправильно, может срабатывать обычная защита.
Не получается запустить настенный котел Wolf. При попытке запуска загорается красный диод и никакой реакции. А также не работает его регулятор температуры. Что делать?
Возможно, ваш аппарат остановился в аварийном режиме, так как не было циркуляции воды в системе, а соответственно теплоноситель перегрелся. Проверьте циркуляционный насос и фильтра. Еще убедитесь, что газ поступает в систему с достаточным давлением.
У нас установлен газовый настенный котел Вольф. Последнее время он стал
часто останавливаться без видимых причин. На экране нет никакой
индикации поломки или ошибки.
Чтобы снова запустить его в работу нужно
нажать плоскую горизонтальную кнопку. Что с ним могло случиться?
Скорее всего, у вас перегревается теплообменник. Также возможно пропадание пламени. Еще проверьте, достаточен ли уровень воды в системе отопления и нет ли там воздушных пробок. В трубах могут быть совсем маленькие трещинки, не видимые вооруженным глазом, но достаточные для проникновения воздуха во внутрь.
Наш котел Wolf последнее время стал неисправно работать, не так, как ему положено. Когда аппарат по идее должен становиться на паузу, он, напротив, делает несколько включений и выключений по паре секунд. Экран при этом показывает 70С. Можно ли это устранить?
Очень похоже на завоздушенность системы. Вам следует проверить воздухоотводчик, он расположен сверху. Похожие симптомы могут быть из-за забитых фильтров. Еще проверьте циркуляционный насос, возможен обрыв лопастей.
Можно ли самостоятельно провести запуск и настройку котла в работу (подключение газа и воды проводили специалисты)?
Для проведения пусконаладочных работ вам потребуется следующее.
Вы
должны четко понимать, как устроена котельная и дымоход. Четко
представлять расход топлива и самостоятельно суметь настроить горелку.
Проверить и провести диагностику на предмет правильности
подключения к газу и воде. Убедиться, что дымоход и вентиляция в норме.
Правильно наладить работу группы безопасности и автоматики.
Проверить работу аппарата во всех существующих режимах. Только после
проведения всех этих работ можно будет запускать котел. Если
уверены, что вы с этим справитесь, то можете попробовать.
В моем доме 120 м. кв. был установлен газовый настенный котел Wolf
CGG-1k 24. Запуск в работу прошел успешно и целую неделю он работал без
нареканий, а затем стала появляться ошибка. BM нет – аппарат установлен
в базовой комплектации. В комнате установлен термостат. Вода
подается из природного источника. Давление в системе – 1,3 при
включенном приборе, а при работающем поднимается до 2. На модуле
управления
выставлена установка 7, как на отопление, так и на ГВС.
Агрегат
подключен через стабилизатор APC Line-R 600VA. Циркуляционный насос
настроен
на II ступень подачи воды. А теперь подробнее про ошибку. После
срабатывания температурного датчика (в помещениях холодно), аппарат
начинает
нагревать воду. Какое-то время все идет в штатном режиме. Промежуток
колеблется от нескольких минут, до нескольких суток. А затем по
непонятным мне причинам переключается в режим “запрос на тепло: насос
работает, горелка выключена”, а через некоторое время возвращается
обратно в нормальную работу.
Получается, что в комнатах еще холодно, а он уже меняет режимы. После
этого, в большинстве случаев, случается ошибка. На корпусе загорается
красная лампочка. Перед появлением ошибки он вначале запускается, насос
включает, делает розжиг пламени, работает несколько секунд и
авария. Наблюдая за ним, я не смог выявить никакой закономерности между
появлением ошибки и еще чем-то. Все происходит спонтанно, без
какой-либо привязке к температуре дома, работе прибора и т.
д. Но при
этом, я обратил внимание, что перед появлением ошибки увеличивается
громкость звука его работы. Так как ВМ модуль у меня не установлен, я не
могу точно выяснить, что за поломка у меня произошла. Хотелось бы
понять, на что обратить внимание, так как обвязку я смогу починить и
сам, а вот для ремонта самого аппарат потребуется специалист. И еще, я
почему-то сомневаюсь, что мне подается хороший газ и с постоянным
давлением.
Скорее всего, ваш агрегат теряет контроль над пламенем во время розжига. Это обычно происходит из-за следующих причин. Если аппарат не заземлен и появляется потенциал на корпуса. В вашем случае этот пункт исключен. Слишком заниженное минимальное давление подачи газа при запуске. Тут потребуются наладочные работу, осуществляемые специалистом. Нарушен зазор между горелкой или загрязнился электрод. Повреждена плата.
Не могу перевести 2-контурный турбированный Вольф CGG-1K-24 квт (повешен
на стену) из режима трубочист в нормальную работу.
Подскажите,
что нужно нажать?
А вы нажимали кнопку сброса? Если у вас вокруг этой кнопки горит зеленый индикатор, то агрегат не получает сигнала, что нужно греть. Так же возможна поломка датчиков или самой платы.
Wolf 24, в эксплуатации уже два года, без каких-либо проблем. Первая неисправность случилась сравнительно недавно. Он у меня обычно работает при минимальных температурах (установка 2-3). И именно на этом режиме аппарат стал самопроизвольно выключаться примерно 4-5 раз в сутки. Вызывал мастера из сервисного центра, но он сказал, что прибор исправен. И действительно, после его осмотра он снова заработал. И проблем не было целых полтора месяца. А сегодня с утра проблема вернулась. После того, как был выбран режим 5, агрегат заработал без проблем. Что это может быть?
Посетивший вас специалист должен был по коду ошибки понять источник
проблемы. Еще нужно было проверить газовый клапан. А еще стоит
поменять электрод ионизации.
