Что нам понадобится для пайки? Конечно же паяльник, оловянный припой, канифоль, в идеале – проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль. Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет.

Что это такое «залудить», сейчас разберём.

Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

Итак, повторяем эту процедуру (канифоль > припой > дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

Примерно так должно выглядеть залуженное жало паяльника:

Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала. Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

Провод лудить проще, т. к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

Есть у нас залуженная подопытная латунная жестянка и залуженный проводок, которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

И наверное, последний штрих — можно ещё окунуть небольшую малярную кисть в растворитель и промыть остатки канифоли в местах пайки.

Источник: http://www.auditionrich.com

Старайтесь при пайке использовать как можно меньше припоя, соединение будет прочнее.

Время пайки должно составлять одну – две секунды.

Хорошая пайка блестит как отполированная, если цвет серый, то пайка не качественная.

Выводы деталей нельзя гнуть слишком близко к корпусу. Нельзя держать за деталь при изгибе, нужно держать за сам вывод пинцетом.

Остатки канифоли нужно обязательно удалять, крупные куски с помощью шила или скальпеля, остальное смывать спиртом.

При пайке важно не перегревать плату, иначе дорожки могут отслоиться.

Что бы освободить отверстие в плате от припоя, используйте зубочистку или заточенную спичку.

Тренируйтесь на старых платах, выпаивайте и впаивайте детали, умение паять приходит только с практическим опытом.

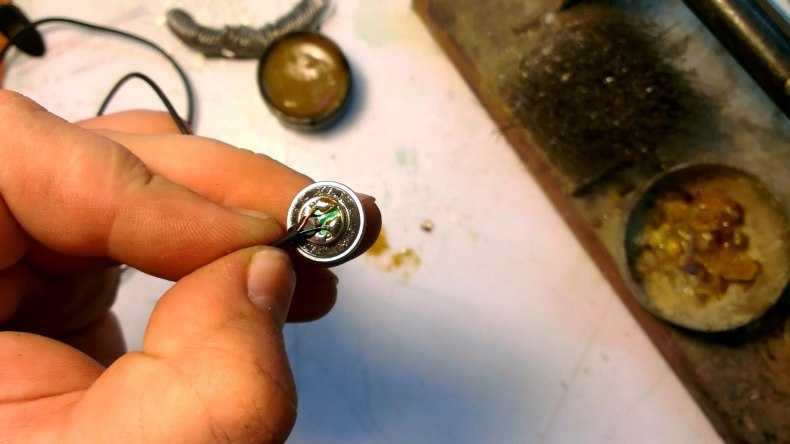

что требуется для пайки с использованием канифоли

Какие бы новшества ни предлагал современный рынок инструментов для ремонта радиотехники, паяльник остаётся одним из самых надёжных и безопасных устройств.

Процесс пайки проводов и микросхем считается эффективным, поскольку благодаря ему можно добиться максимально прочного соединения между проводами и мелкими деталями.

Достичь такого результата помогает добавление в область контакта специального материала — припоя, имеющего более низкую температуру плавления, чем у соединяемых деталей.

• Что нужно для пайки паяльником
• Как правильно паять паяльником с канифолью
  • Описание процесса
• Спаивание проводов
• Важные советы
• Подводя итоги

Таким образом, пайка при помощи паяльника представляет собой воздействие определённой температуры на разные металлические поверхности для их прочного и качественного соединения.

Однако перед тем, как приступить к работе с паяльником, вначале следует разобраться в правилах пайки и прочих тонкостях данного процесса.

Что нужно для пайки паяльником

Чтобы что-то припаять, вначале необходимо подготовить все необходимые для данного процесса инструменты.

• Разумеется, потребуется сам паяльник. Для работы в домашних условиях оптимальным вариантом будет паяльник с мощностью от 15 до 30 ватт. Выбор мощности прибора напрямую зависит от того, что именно планируется паять. Для простых деталей подойдёт паяльник с минимальной или средней мощностью, в то время как для более профессиональной пайки наиболее практичным будет прибор в 40 ватт.
• Обязательно потребуется припой, который очень важно грамотно подобрать. Основная функция припоя состоит в создании неразъёмного соединения в процессе пайки. В настоящее время существует несколько типов припоя, которые предназначены для решения различных задач (медные, серебряные, оловянные, свинцовые и т.
  д. ). Однако для запайки контактов в микросхеме или для обычного соединения проводов вполне подойдёт канифоль. Использовать её в электротехнике не рекомендуется, поскольку кислоты, которые содержатся в канифоли, могут попросту разрушить контакты и уничтожить сложные части схемы. Следует помнить, что только правильно подобранный припой способен обеспечить наилучшее соединение деталей.
• При работе с паяльником для чистки и залуживания «жала» прибора потребуется использовать флюс — специальная смесь органического или неорганического происхождения, необходимая для удаления с наконечника инструмента частиц кислот, выделяемых припоем. Флюс бывает в виде порошка, жидкости или пасты. Несмотря на огромный выбор разных флюсов, самым универсальным и наиболее эффективным считается флюс, изготовленный из канифоли.
• Чтобы с максимальным удобством и комфортом можно было пользоваться паяльником, следует подготовить для него специальную подставку. Поскольку прибор имеет очень высокую температуру нагрева, чтобы не прожечь вещи или предметы обязательно нужно подготовить подставку, выдерживающую высокие температуры.
• Потребуется напильник. Чтобы процесс запаивания проходил просто, необходимо заточить и очистить наконечник паяльника напильником. Главное, чтобы «жало» инструмента было ровным и не имело признаков нагара.
• Также для работы с прибором понадобятся тиски или пассатижи — с их помощью можно чётко фиксировать провода или платы, направлять их в нужное положение в процессе запаивания. Если этих инструментов не оказалось под рукой, на крайний случай можно воспользоваться пинцетом.
• По окончании работы с инструментом нужно будет воспользоваться спиртом, при помощи которого можно смыть следы флюса.

Имея под рукой все необходимые инструменты, можно приступать к работе с паяльником.

Как правильно паять паяльником с канифолью

Канифоль обладает такими уникальными качествами, как лёгкость растворения в различных органических соединениях, например, ацетон или спирт. В процессе нагревания данное вещество может расщеплять сложные химические соединения наподобие меди, олова или свинца. Поэтому правильное использование канифоли способствует уменьшению вероятность растекания вещества, разрушению оксидного покрытия, а также качественному лужению припаиваемых элементов.

Также нужно учесть, что чем тоньше окажется наконечник паяльника, тем проще будет с ним работать, особенно если дело касается припайки очень тонких проводков и деталей. Поэтому если он ещё не наточен, это следует сделать перед тем, как приступить к работе.

Описание процесса

• Вначале следует подготовить рабочее пространство, где планируется проводить запайку деталей. Для этого нужно открыть форточку, поскольку испарения, которые идут от припоя, сильно загрязняют воздух. Также следует взять любую губку, хорошенько смочить в воде и разместить как можно ближе к паяльнику. Ну, а чтобы не запачкать рабочее место каплями припоя, лучше всего поверхность, на которой предстоит работать, застелить плотным картоном или иным аналогичным покрытием.
• Под рукой обязательно должна находиться подставка для прибора.
• Затем нужно подключить паяльник в розетку и нагреть его. В процессе нагревания прибора может пойти специфический запах и заметный дым — это нормально. Прибор будет готов к использованию сразу же после того, как жало полностью накалится, а дым и неприятный аромат испарятся.
• После того как инструмент прокалился, его следует отключить. Это необходимо для того чтобы провести предварительную чистку жала от грязи и налёта. Чистить инструмент лучше всего пока он горячий. Для этого можно использовать подготовленную губку или тряпочку.
• Затем нужно снова включить паяльник и дать ему тщательно прогреться.
• После очистки и нагрева инструмента следует провести процесс лужения наконечника паяльника — покрытие жала лёгким слоем припоя, в данном случае — канифоли. Благодаря этой нехитрой манипуляции существенно увеличится теплообмен между деталями, которые предназначены для пайки.
• Далее необходимо наконечник нагретого прибора на некоторое время окунуть в канифоль, чтобы на жало набралось немного припоя. Следует чуть-чуть подождать, пока припой нагреется и начнёт размягчаться.
• Излишки канифоли можно снять при помощи картона или другого подручного инструмента.
• Если планируется паять одну медную деталь, то достаточно будет одного лужения — нужно один раз прикоснуться к канифоли, после этого приложить кончиком паяльника с припоем к рабочей поверхности и немного подождать, пока проводок не покроется припоем. В результате данных манипуляций начнёт дымиться канифоль, а припаиваемые детали обтекут расплавленным веществом.
• Для того чтобы качественно припаять две детали, их также необходимо по отдельности залудить, то есть, покрыть припоем. Следует помнить, что процесс лужения — это обязательная процедура, без которой не удастся качественно припаять нужные детали.
• После завершения работы с паяльником, пока он ещё не остыл, необходимо удалить остатки припоя. Для этого жало инструмента нужно просто протереть влажной тряпочкой, а лучше губкой, смоченной в спирте или любом другом составе, предназначенном для этих целей.

Особых сложностей при работе с инструментом возникнуть не должно. Чтобы всё прошло гладко, лучше всего предварительно поупражняться в работе с канифолью на деталях, которые не жалко будет потом выкинуть. Ведь опыт всегда приходит с практикой.

Спаивание проводов

Для того чтобы правильно припаять медные провода при помощи канифоли, необходимо соблюсти определённую последовательность действий.

• Вначале подготовить провода. Для этого концы проводов, которые нужно припаять, предстоит хорошенько зачистить от изоляции. Все сращиваемые между собой проводки, как правило, изолируются посредством специальной термоусадочной трубки. Если такая трубка присутствует, то её нужно обрезать при помощи острого ножа таким образом, чтобы длина выходила на 2−7 мм за пределы всех швов. Изоляционное покрытие должно быть около двух сантиметров с каждой стороны соединяемых проводов. Оголённые концы проводов необходимо обжечь, чтобы полностью освободить от изоляции.
• Затем соединяемым концам проводов нужно обеспечить качественное механическое соединение. Для этого два конца провода перекручиваются между собой так, чтобы их центры плотно пересекались друг с другом. После этого конец одного провода следует скрутить вдоль длины кабеля. Туже самую манипуляцию следует проделать и со вторым концом другого провода.
• Затем нужно поставить нагреваться паяльник, чтобы вначале залудить провода, а затем прогреть их. Для этого нагретый паяльник опускается в канифоль и берётся немного припоя, после чего прибором проводится пару-тройку раз по концам провода. В ходе лужения провод следует поворачивать и прогревать, что поможет обеспечить равномерное покрытие канифолью.
• По окончании работы готовый провод следует заизолировать. Для этого надо обратно одеть термоусадку на уже припаянные провода. Это поможет не только прикрыть соединение, но и нагреть его, благодаря чему спаянный провод будет прочным и гибким.

Как видно, особых трудностей с запаиванием проводов при помощи канифоли, не возникает. Главное — не забыть залудить провод и проверить качество спайки. В случае необходимости лужение нужно повторить несколько раз до тех пор, пока провода прочно не соединятся припоем.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

• Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
• Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
• Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
• Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
• Максимально качественной спайки можно добиться при использовании припоя с канифолью.
• Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
• Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
• Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
• Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
• При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Подводя итоги

Паяльник — это универсальный инструмент, при помощи которого можно оперативно соединить разорвавшиеся провода или контакты, а также быстро отремонтировать микросхему или соединить лёгкие металлические поверхности.

Простота эксплуатации прибора позволяет любому мужчине научиться им пользоваться в кратчайшие сроки.

И что немаловажно: для работы с паяльником не требуется наличие каких-либо профессиональных навыков.

Пайка 101 – Кольца и вещи

Пайка (обычно произносится как пайка ) — это метод соединения металлических деталей с использованием другого металла, который имеет более низкую температуру плавления, чем соединяемые детали.

• Припой — это та часть, которая плавится при более низкой температуре.
• Flux — это вещество, очищающее металлические поверхности для создания более прочного соединения и предотвращения окисления.
• Большинство — но не все! —  9Мягкие припои 0017 и твердые припои требуют использования флюса.

Подробнее о мягком припое и твердом припое , а также о том, какие типы флюсов, горелок, паяльников и т. д. работают с каждым типом припоя, см. ниже. Rings & Things предлагает полную линейку расходных материалов для пайки как для твердого, так и для мягкого припоя.

Предупреждение: Если вы используете мягкий припой на ювелирных изделиях из стерлингового серебра, вы не сможете использовать твердый припой на них впоследствии. Когда вы нагреваете стерлинговый + мягкий припой до точки текучести 9Твердый припой 0003 , мягкий припой соединяется со стерлинговым серебром, и ваши украшения превращаются в лужу.

Что такое мягкий припой? «Мягкий» припой представляет собой припой на основе олова. Поскольку он плавится при низкой температуре, вы можете наносить мягкий припой с помощью электрического паяльника или пистолета. Вы также можете осторожно использовать горелку с мягким припоем (это зависит от приложения). Несмотря на то, что мягкие ювелирные припои аналогичны оловянно-свинцовым припоям со смоляным сердечником, используемым для электроники, и оловянно-свинцовым припоям с кислотным сердечником, используемым для сантехники, вы не должны заменять эти другие припои ювелирным припоем. Используйте мягкий припой для создания нестандартных украшений из недрагоценных металлов, сплавления компонентов из недрагоценных металлов, ремонта бижутерии и спаивания соединительных колец из недрагоценных металлов. Компоненты из латуни, меди и бронзы также можно сплавлять вместе с помощью твердых припоев (см. ниже). Предупреждение: Если вы используете мягкий припой на основе олова на ювелирном изделии из стерлингового серебра, вы никогда не сможете использовать для него горелку или твердый припой. Когда вы нагреваете серебро с мягким (оловянным) припоем, олово и серебро соединяются и становятся сплавом, плавящимся при очень низкой температуре. Ваша деталь может быть разрушена под воздействием тепла, так как металл плавится от пластыря мягкого припоя. Мы предлагаем следующие мягкие припои и совместимые флюсы:

Мягкий припой Choice™ . Бессвинцовый припой. Флюс необходимо приобретать отдельно. Мягкий припой SILVERGLEEM Бессвинцовый мягкий припой с роскошной отделкой. Мгновенное замораживание может снизить вероятность комковатых шариков припоя. Отлично подходит для декоративной пайки и витражей. Флюс необходимо приобретать отдельно. Флюс для пайки мягким припоем  Выберите флюс Harris Stay-Clean и флюс для цветного стекла Novacan. Предупреждение об отправке: Этот флюс может быть отправлен только через UPS Ground и только в США.

Изготовление ювелирных изделий с помощью мягкого припоя Вот лишь несколько примеров того, как мягкий припой может расширить возможности изготовления ювелирных изделий. Щелкните изображения ниже, чтобы получить практические советы, списки деталей и продукты!

“Приятная мечта” Barrette Используйте мягкий спектр, а не клей, чтобы прикрепить основные фосмы к Barrettes, и другие находки Barretle, и другие. Булавка “Puppy Love” Мягкий припой может соединять смешанные металлы и смешанные среды, когда твердый припой требует слишком высокой температуры. Колье “Маковое поле” Мягкий припой используется для создания нестандартных каркасных подвесок, вставленных в предметные стекла. PDF: «Как паять стеклянные подвески»

Что такое твердый припой? «Твердые» припои — это сплавы, которые плавятся при несколько более низких температурах, чем соответствующие сплавляемые металлические детали. Серебряные и золотые украшения требуют твердой пайки. Компоненты из меди, латуни и бронзы также можно сплавлять твердыми припоями. В дополнение к флюсу твердые припои обычно также требуют использования травильных растворов для очистки и удаления окисления с поверхности готовой детали. Серебряный твердый припой подходит для сборки серебряных украшений, а также может использоваться для сплавления латуни и/или меди (если вы не возражаете против того, чтобы соединения были другого цвета). Золотые припои обычно используются только для изготовления золотых украшений, тогда как медные, латунные и бронзовые припои обычно используются для изготовления медных, латунных и бронзовых украшений соответственно. Металлисты обычно используют кислородно-пропановые или кислородно-ацетиленовые горелки с твердым припоем, но многие задачи пайки также можно выполнять с помощью бутановых горелок. Используйте бутановую горелку для пайки соединительных колец, создания штифтов со сферической головкой, изготовления нестандартных проволочных звеньев и цепей, создания небольших рамок, сплавления мелких металлических компонентов и т. д. Иногда возникает путаница, поскольку «твердый» припой с самой низкой температурой иногда называют «мягким» припоем. Лучшим термином может быть «легкий» для твердого припоя с самой низкой температурой. Твердый припой обычно бывает «легкий», «средний» и «твердый». Чтобы создать сложную деталь, начните с твердого припоя, а затем сплавляйте следующие элементы со средним припоем. Добавьте последние детали с помощью легкой пайки. Таким образом, припой, удерживающий первые элементы, не будет течь или двигаться во время сборки последующих деталей. Мы предлагаем следующие твердые припои, совместимые флюсы и травильные растворы:

Набор сортов серебряного припоя , не содержащий кадия и припоя. Каждый сорт плавится при разной температуре. Используется для пайки сложных деталей с большим количеством соединений. Для использования с стерлинговым серебром, стерлинговым серебром Argentium® и чистым серебром. Твердый серебряный припой   Безкадмиевый листовой припой. Плавится при 1365° F (741° C). Отлично подходит для первого этапа пайки сложной детали с большим количеством стыков. Для использования с стерлинговым серебром, стерлинговым серебром Argentium® и чистым серебром. Среднесортный серебряный припой   Бескадмиевый припой, доступен в виде листа или проволоки на ваш выбор. Обе формы плавятся при 1275° F (691° C). Отлично подходит для промежуточного этапа пайки сложной детали с большим количеством стыков. Для использования с стерлинговым серебром, стерлинговым серебром Argentium® и чистым серебром. Серебряный припой Easy Grade   Бескадмиевый припой, доступен в виде листа или проволоки на ваш выбор. Обе формы плавятся при 1240° F (671° C). Отлично подходит для финальной стадии пайки сложной детали с большим количеством стыков. Для использования с стерлинговым серебром, стерлинговым серебром Argentium® и чистым серебром. Медный припой Медная проволока 18 калибра для пайки меди. Присутствие фосфора делает этот припой самофлюсующимся. Плавится при 1310°F и течет при 1460°F. Латунный припой Не содержащая кадмия латунная проволока 20 калибра для пайки твердым припоем. Плавится при 1200°F и течет при 1330°F. Обеспечивает улучшенное соответствие цвета желтой латуни. Бронзовый припой  Безкадмиевая бронзовая проволока 20 калибра для пайки твердым припоем. Плавится при 1250°F и течет при 1410°F. Обеспечивает превосходное соответствие цвета бронзовым рисункам. Флюс для твердой пайки  Выберите самопротравливающий флюс для облегчения пайки драгоценных металлов (до 2000°F), керамический флюс-спрей Firescoff™ (для серебра, золота, латуни, бронзы, меди и т. д.) и Magic “Flame” 4-в-1. паяльный состав (может использоваться при температуре до 2000°F на драгоценных и недрагоценных металлах). Травильный раствор для твердой пайки  Выберите флюс для самопротравливания для облегчения пайки драгоценных металлов (до 2000°F) и гранулированный сухой кислотный компаунд Sparex® № 2. У нас также есть кастрюля Little Dipper®, которая идеально подходит для маринования.

Изготовление ювелирных изделий с помощью твердого припоя Нажмите на изображения ниже, чтобы получить советы, списки деталей и продукты для создания этих дизайнов.

«Кракен». Смешанная смесительская пряжка. Легкий припой соединяет медный овал с пряжкой ремня. Серьги “Fold Formed” Используйте припой среднего качества для соединения изготовленного по индивидуальному заказу листа стерлингового серебра 22-го калибра со складыванием с нестандартной тонкой серебряной проволокой 20-го калибра. Браслет “Плененный авантюрин” Самофлюсующийся медный твердый припой позволяет легко создавать нестандартные медные цепи и другие соединения.

27 октября 2021 г. Полли Ноббс-ЛаРю

Руководство для начинающих по пайке превратить старое радио в MP3-плеер.

Это простой проект выходного дня, но один из навыков, который вам понадобится для его выполнения, — это умение паять.

Пайка (произносится как SAW-DER-ING ) используется для соединения двух металлических предметов путем расплавления между ними присадочного металла, называемого содером. Припой имеет низкую температуру плавления, а также за секунды превращается в твердое тело, что делает его идеальным «клеем» для соединения мелких металлических деталей.

Пайка похожа на сварку, но с одним отличием: при сварке вы расплавляете металлические предметы, которые хотите соединить вместе; при пайке вы используете присадочный металл для соединения металлических предметов.

Если вы решите заняться каким-либо хобби, связанным с электроникой, вам нужно уметь паять. С помощью пайки вы можете делать роботов, радиоприемники, усилители и целый ряд проектов Arduino.

Хотя пайка может показаться сложной и пугающей, она на удивление проста и прощает ошибки.

Внизу Райан поможет нам разобраться с основами этого навыка «сделай сам».

Инструменты, необходимые для пайки

Паяльник. Паяльник плавит припой. Здесь не нужно ничего сверхъестественного. Приличный паяльник обойдется вам в 20-30 долларов.

Припой. Припой представляет собой металлический сплав олова и свинца (~60% олова/40% свинца). Припой, используемый для сплавления электрических компонентов, имеет сердцевину из канифольного флюса. Когда вы нагреваете припой паяльником, канифоль сначала плавится и обтекает то, что вы хотите спаять, удаляя окисление поверхности и подготавливая поверхность для более прочных интерметаллических связей.

Для большинства электрических проектов вам не нужен очень толстый припой. Проволока диаметром 0,032 дюйма работает лучше всего.

Влажная губка. Жало вашего паяльника окислится во время работы с ним. Эта ржавчина на наконечнике будет блокировать поток тепла от паяльника, что, в свою очередь, помешает вам сделать чистый припой. Вот почему перед каждым паяным соединением вы должны использовать влажную губку для очистки наконечника. Многие паяльники поставляются с небольшим держателем для влажной губки. Вы поймете, что ваш кончик чистый, когда он станет красивым и блестящим.

Кусачки заподлицо с микропроводом. Этот инструмент используется для обрезки избыточных выводов компонентов (см. ниже). Вы также можете использовать его для зачистки проводов.

Основные методы пайки

Основные принципы пайки одинаковы независимо от того, над каким проектом вы работаете: нагрейте металлические поверхности двух предметов, нанесите припой и дайте остыть. Но подход, который вы выберете для выполнения этих шагов, будет зависеть от типа объектов, которые вы спаиваете вместе. Ниже приведены три основных метода, которые вы будете использовать.

Пайка со сквозным отверстием

Пайка со сквозным отверстием используется при подключении резистора или гнезда к печатной плате (PCB).

В большинстве электронных проектов DIY используется печатная плата. Это плата из стекловолокна с выгравированными на ней токопроводящими дорожками и контактными площадками. Траки и колодки изготовлены из меди. Вы припаиваете свинцовые компоненты (например, резисторы, светодиоды, розетки и конденсаторы) к контактным площадкам. По сути, каждый раз, когда вы вставляете что-то в отверстие, вы выполняете сквозную пайку.

В этом примере Райан припаивает разъем к печатной плате, которую он использует для изготовления усилителей для преобразования старых радиоприемников в MP3-плееры.

Вставьте ведущий компонент в отверстие. Прикоснитесь чистым жалом горячего паяльника к контактной площадке и кончику провода, который вы хотите припаять к печатной плате. Удерживайте его там в течение одной секунды, чтобы оба компонента нагрелись.

Поместите припой толщиной от 1 до 3 мм между выводом и контактной площадкой, где он расплавится при контакте с нагретыми компонентами.

Удалите проволоку припоя с площадки, но продолжайте удерживать жало паяльника на площадке и выводе еще секунду. Это позволит припою полностью обтекать контактную площадку и вывод, создавая прочное соединение.

Снимите жало паяльника и очистите его влажной губкой. Повторите на оставшихся колодках и ведущих штифтах.

Закрепите штифты микрофрезами, чтобы создать гладкую поверхность.

Гнездо надежно припаяно.

Вот иллюстрация, которая поможет вам лучше понять, что происходило на предыдущих шагах.

Как выглядит хорошая и плохая пайка

Хорошая пайка полностью покрывает контактную площадку и окружает соединение. Если вы посмотрите на него под микроскопом, он будет похож на небольшой вулкан или гору.

Если припой 1) выглядит как большая металлическая капля, 2) не покрывает контактную площадку или 3) выглядит тусклым и потрескавшимся, у вас плохое соединение.

Не беспокойтесь, если это так! Просто нагрейте припой паяльником и стряхните его. Попробуйте еще раз. Очень просто.

Как упоминалось выше, пайка довольно щадящая. Пока ваше паяное соединение выглядит примерно вогнутым вокруг наконечника свинца, у вас хорошее соединение.

Пайка для поверхностного монтажа

Некоторые компоненты, припаиваемые к плате, просто припаиваются к поверхности. Они не проходят сквозь дыру.

Райан показывает нам, как припаивать поверхностным монтажом конденсатор к печатной плате.

Поместите жало паяльника на медную пластину и нагрейте его. Затем поместите немного припоя на площадку и дайте ему расплавиться.

У вас останется поверхность припоя, покрывающая медную площадку.

Поместите конденсатор, который вы хотите припаять, на покрытую припоем площадку. Поднесите кончик паяльника к одной стороне конденсатора и удерживайте в течение одной секунды.

Вы припаяли одну сторону. Для надежного соединения вам нужно припаять другую сторону.

Поместите кончик утюга рядом с конденсатором и поместите немного припоя между ними.

Пайка проводов

Вы также можете использовать пайку для соединения двух проводов.

Используя инструмент для зачистки проводов (или кусачки для микрозачистки), зачистите примерно полдюйма пластиковой изоляции с концов обоих проводов.

Райану нравится использовать эти маленькие зажимы для тараканов, чтобы держать один из проводов. Это облегчает работу.

Нагрейте конец одного провода и покройте его припоем. Это называется «лужением» проволоки. Также сделайте это до конца другого провода.

Соедините наконечники проводов. Затем нажмите жалом паяльника на обоих концах. Припой на обоих концах расплавится. Снимите утюг и держите провода на месте, чтобы они могли остыть и сплавиться вместе.

Вы можете обмотать изолентой оголенный провод. Или вы можете надеть термоусадочную трубку на один конец проводов, прежде чем спаять их вместе. После того, как вы спаяли провода, наденьте термоусадочную трубку на оголенные провода.
