Номинальное, условное и рабочее давление в трубопроводе. Разница между PN и Ру

18 апреля 2022, 11:01

Давление входит в пятерку важных параметров при подборе фланцев, устанавливая границу для нормальной работы прибора. Поэтому, необходимо заранее знать, до какого предела рассчитан ваш проект и какое давление сможет выдержать соединение. Разобраться в видах номинального и рабочего давления, проследить зависимость между единицами измерения в МПа и кгс/см², а также разобраться в различиях Ру и PN поможет эта статья.

Давление напрямую зависит от температуры. Ее принято считать в Кельвинах, что сокращенно представляет из себя индекс “К” и градусах Цельсия – °С. При увеличении температуры, увеличивается сила давления внутренней среды на стенки трубопровода. Показатель давления может выражаться в разных единицах. Номинальное давление встречаются в кгс/см², Па, МПа, атм и бар. Представители фланцевой сферы  договорились использовать в качестве единицы измерения давления кгс/см² или МПа.

Таблица 1. Перевод значений давления между разными единицами измерений

кгс/см²	МПа	бар	Па	атм
6	0,6	6	600000	5.92153962
10	1	10	1000000	9.8692327
16	1,6	16	1600000	15.79077232
25	2,5	25	2500000	24. 67308175
40	4	40	4000000	39.4769308
63	6,3	63	6300000	62.17616601
100	10	100	10000000	98.692327
160	16	160	16000000	157.9077232
250	24,5	250	24500000	241.79620115

➤ Раньше было Ру, а сейчас PN. Почему?

Более 30 лет в сфере производства фланцев действовала группа ГОСТов 12820-12822, где номинальное давление указывалось с помощью сокращение Ру. На смену пришел новый ГОСТ 33259-15, где было пересмотрено обозначение давления на международный манер – PN (pressure nominal). Отрасль перестроилась не сразу, до сих пор нередко встречается устаревшее Ру.

➤ Что такое номинальное давление?

Устойчивое определение присутствует в двух нормативных документах: ГОСТ 26349 и отмененном ГОСТ Р 52720.

Наибольшим избыточным рабочим давлением принято считать температуру в 20 градусов. Номинальное давление имеет второе синонимичное выражение – условное давление, поэтому эти два термина являются единым целым. Если линия рассчитана на PN 25, это можно расшифровать, что предел давления рассчитан на эксплуатацию до 25 кгс/см² или 2,5 МПа. К примеру, если вы определили, что давление рабочего участка равно 13 кгс/см², то вам предстоит округлить в большую сторону и выбрать зафиксированное расчетное давление PN 16.

Допустимые показатели PN зафиксированы в ГОСТ 26349.

Таблица 2. Значения и обозначения номинальных давлений согласно ГОСТ 26349.

Обозначение номинального давления	Значение номинального давления, МПа (кгс/см²)
PN 0,1	0,01 (0,1)
PN 0,16	0,016 (0,16)
PN 0,25	0,025 (0,25)
PN 0,4	0,040 (0,40)
PN 0,63	0,063 (0,63)
PN 1	0,1 (1,0)
PN 1,6	0,16 (1,6)
PN 2,5	0,25 (2,5)
PN 4	0,4 (4,0)
PN 6,3	0,63 (6,3)
PN 10	1,0 (10,0)
PN 16	1,6 (16,0)
PN 25	2,5 (25,0)
PN 40	4,0 (40,0)
PN 63	6,3 (63,0)
PN 80	8,0 (80,0)
PN 100	10,0 (100,0)
PN 125	12,5 (125,0)
PN 160	16,0 (160,0)
PN 200	20,0 (200,0)
PN 250	25,0 (250,0)
PN 320	32,0 (320,0)
PN 400	40,0 (400,0)
PN 500	50,0 (500,0)
PN 630	63,0 (630,0)
PN 800	80,0 (800,0)
PN 1000	100,0 (1000,0)

Выявленное числовое значение PN, принятое для характеристики труб, фланцев и присоединительных деталей трубопровода относительно внутреннего давления, может быть выдержано при отсутствии внешних нагрузок. На выносливость влияют температура окружающей среды, тип материала трубы и прогнозируемые сроки эксплуатации. Иными словами, PN – это давление, которое элемент способен выдержать в процессе эксплуатации без учета экстремальных внешних факторов и нагрузок.

➤ Что такое рабочее давление?

Важное значение. Рабочее давление фиксирует избыточное давление при котором возможна бесперебойная работа всей линии в условиях заданной температуры с учетом толщины стенки и выбранной маркой стали при условии стабильного протекания рабочего процесса. Рабочее давление отражает нормальные и безопасные условия эксплуатации системы. Максимально допустимое рабочее давление рассчитывается с некоторым превышением допуска, позволяя иметь запас прочности. Учитываются не только силы, вызванные внутренним давлением, но и многочисленные другие, иногда случайные нагрузки на трубопроводы во время монтажа и эксплуатации. Если труба оснащена двумя типами сборки, по одной на каждом конце (например КОФ и тройник), выберите самые низкие значения.

➤ Диапазон давлений для фланцев

Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности. Плоские приварные фланцы типа 01 и 02 выдерживают давление до 25 кгс/см², а предел воротниковых фланцев типов 11 и 21 рассчитаны до 200 кгс/см².

Тип 01	Тип 02	Тип 03	Тип 04	Тип 11	Тип 21 (сталь)	Тип 21 (из серого чугуна)	Тип 21 (из ковкого чугуна)
1-25 кгс/см²	1-25 кгс/см²	2,5-25 кгс/см²	2,5-25 кгс/см²	1-250 кгс/см²	1-250 кгс/см²	1-16 кгс/см²	6-40 кгс/см²

Технический сериал о деталях трубопровода

➤ Полезное чтение:

• Номинальный и условный диаметр, условный проход. Расшифровка понятий Ду и DN
• Типы фланцев: плоские, воротниковые, свободные
• Виды уплотнительных материалов (прокладок) для КОФ
• Соотношение давления и диаметра: мм и дюймы, МПа и классы

Чтобы заказать детали трубопровода или фланцы, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»

ЧИТАЙТЕ ТАКЖЕ

Что такое свободный фланец на приварном кольце? Опыт работы с ГОСТ 33259-15, ASME и DIN 22.

05.2023

Фланцевые заглушки для резьбовых отверстий. Что нужно знать, чтобы сделать правильный выбор? 16.05.2023

Зачем нужны ограничительные стержни для компенсаторов? 19.04.2023

Черная сталь 09Г2С для крайнего Севера. Химический состав и механические свойства 22.12.2022

---

При ФЛАНЦЕВОМ СОЕДИНЕНИИ фланец корпуса арматуры и соответствующий фланец трубопровода (его называют…

Фланцевое соединение арматуры

При ФЛАНЦЕВОМ СОЕДИНЕНИИ фланец корпуса арматуры и соответствующий фланец трубопровода (его называют ответным), между которыми установлена прокладка, стягиваются друг с другом при помощи крепежа – болтов или шпилек с гайками. Усилие затяжки должно быть достаточным для того, чтобы обжать прокладку и создать на контактных поверхностях фланцев удельные давления, необходимые для обеспечения герметичности соединения по отношению к внешней среде.

Конструкция фланца представляет собой, как правило, круглую пластину, в центре которой имеется отверстие с диаметром, близким к DN для прохода среды, а на периферии – отверстия для болтов или шпилек.

На кольцевой площадке между центральным отверстием и отверстиями для крепежа оформляется уплотнительная поверхность, конструкция и размеры которой зависят от типа применяемой прокладки, а также от PN и DN арматуры.

Фланцы, стягиваемые четырьмя болтами или шпильками, на давление не выше 4 МПа могут выполняться квадратными с такими же размерами уплотнительных поверхностей (и, кстати, с такой же прочностью), как и для круглых фланцев.

Описанная конструкция (при правильном её монтаже) создает на обеих присоединительных концах корпуса арматуры прочное и надёжное соединение её с трубопроводом. Арматуру, присоединяемую к трубопроводу при помощи фланцев, называют ФЛАНЦЕВОЙ АРМАТУРОЙ.

Здесь следует заметить, что существуют некоторые конструктивные исполнения шаровых кранов, обратных и дисковых затворов, которые устанавливаются между фланцами трубопровода, хотя сами фланцев для присоединения не имеют.

На торцах корпуса такой арматуры оформляются уплотнительные поверхности для установки прокладок. Корпус вместе с прокладками зажимается двумя фланцами трубопровода при помощи длинных шпилек с гайками, которые располагаются вокруг корпуса арматуры. Такую арматуру называют БЕСФЛАНЦЕВОЙ, СТЯЖНОЙ ИЛИ «ВАФЕЛЬНОЙ».

Она дает существенную экономию металла при изготовлении корпусов. Но это возможно лишь при малых габаритных размерах вдоль оси трубопровода и соответствующей конструкции корпуса, близкой по форме к телу вращения.

Фланцы арматуры имеют несколько различных конструктивных исполнений уплотнительных поверхностей. Это связано с различными видами применяемых прокладок и с различными конструкциями соединений фланца арматуры с ответным фланцем. Для обеспечения герметичности фланцевого соединения арматура – трубопровод применяются прокладки плоские и фасонного сечения. Плоская прокладка представляет собой кольцо, как правило, вырезанное из листового уплотнительного материала (паронит, фторопласт, картон и др.).

В некоторых случаях применяются также прокладки асбометаллические, в которых мягкая сердцевина помещена в металлическую оболочку.

К прокладкам фасонного сечения относят прокладки из металла ОВАЛЬНЫЕ (сечение в виде овала) и ЛИНЗОВЫЕ (сечение чечевидной формы). Контакт таких прокладок с уплотнительными поверхностями фланцев осуществляется по очень узкому кольцу, что позволяет создать большие удельные давления для обеспечения надежной герметичности соединения. Поэтому такие прокладки при высоких давлениях заслуживают предпочтение по сравнению с прокладками плоскими.

Самые простые по конструкции и изготовлению фланцы – с плоской (без специальной выточки) привалочной поверхностью (её часто называют «зеркало»). Плоская прокладка устанавливается между поверхностями фланцев, образуя так называемое незащищенное соединение. Такое фланцевое соединение применяют обычно при давлениях не более 2,5 МПа.

В арматуре, внутренние поверхности которой имеют защитное покрытие – футеровку из резины, фторопласта, полиэтилена (кроме эмали!), футеровка заходит и на уплотнительные поверхности фланцев, выполняя роль прокладок.

Для арматуры холодильных установок (рабочая среда – аммиак, хладоны с PN 2,5 МПа) и другой арматуры при давлениях от 4 МПа и выше предпочтительнее ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ЗАЩИЩЕННОГО ТИПА.

Во фланце арматуры вокруг проходного отверстия выполняется выточка, а во фланце трубопровода – соответствующий выступ. Такое соединение называется «ВЫСТУП – ВПАДИНА» (или, как говорят монтажники, «папа-мама»). Прокладка помещается в выточке – впадине и после прижатия выступом оказывается защищенной от выдавливания замком по внешней стороне. В таком соединении могут использоваться прокладки не только из листового материала, но и металлические с мягким наполнителем.

Заметим, что иногда выступ делается на фланце арматуры, а впадина на фланце трубопровода. Это допускается стандартом и на характер соединения не влияет.

Для условий эксплуатации с более ответственными требованиями применяют соединения, где на фланце арматуры имеется кольцевой паз, а на ответном фланце – соответствующий кольцевой выступ (шип). Такое соединение называют «ШИП-ПАЗ». Прокладка укладывается в паз, зажимается шипом и оказывается защищенной замком как по внешней, так и по внутренней сторонам. Такой тип соединения позволяет, использовать также прокладки из фторопласта.

Для высоких давлений (начиная от 6,3 МПа) находят применение фланцевые соединения, в которых устанавливаются металлические ПРОКЛАДКИ ЛИНЗОВЫЕ («линзы») или ПРОКЛАДКИ ОВАЛЬНОГО СЕЧЕНИЯ. При этом под линзовую прокладку на кромке выходного отверстия фланца делается конус, а под прокладку овального сечения – кольцевая канавка соответствующего профиля.

Когда мы говорим о фланцах арматуры, то имеется ввиду, что здесь бывают разные конструктивные решения.

В большинстве случаев фланцы делаются заодно с корпусом при помощи литья или сварки. В то же время применяются фланцы, которые изготавливаются как отдельные самостоятельные детали, и соединяются с корпусом арматуры на резьбе или с помощью проволочного кольца.

Первые – резьбовые фланцы используются в стальной арматуре при высоких давлениях и небольших диаметрах проходов. Во втором случае – съемные фланцы с креплением проволочным кольцом применяются при относительно невысоких давлениях. Решения эти технологически и экономически эффективны в производстве, что и определяет их достаточно широкое применение в конструкциях арматуры.

Для всех этих вариантов фланцев остаются в силе описанные ранее исполнения уплотнительных поверхностей и характеристики прокладочных соединений.

Что касается крепежных деталей для фланцевых соединений, то здесь можно ограничиться замечанием о том, что на давление до 2,5 МПа включительно можно применять болты или шпильки с гайками, а на давления 4 МПа и более для обеспечения прочности соединения – только шпильки с гайками.

В связи с тем, что в соединении арматуры с трубопроводом участвуют фланцы, принадлежащие арматуре и фланцы трубопровода, правомерна постановка вопроса: как обеспечивается стыковка всех элементов конструкции и размеров во фланцевых соединениях? Ответ на этот чрезвычайно важный вопрос можно найти в ГОСТ 12815-80.

Этим стандартом устанавливаются присоединительные размеры и размеры уплотнительных поверхностей для фланцев арматуры и трубопроводов в зависимости от PN и DN. Размеры установлены для каждого номинального (условного) давления в пределах от 0,1 до 20 МПа (от 1 до 200 кгс/см²) и условных (номинальных) диаметров от 15 до 3 000.

К присоединительным размерам отнесены размер наружного диаметра фланца, диаметр окружности, на которой расположены центры отверстий под крепеж, их количество и диаметр. Стандартизация этих размеров обеспечивает полное их совпадение на фланцах арматуры и трубопровода и возможность их соединения без каких бы то ни было дополнительных операций по подгонке.

Стандартом предусмотрены девять исполнений уплотнительных поверхностей, приведенных в табл. 1.

Для каждого из приведенных ниже исполнений установлены размеры следующих элементов фланцев, контактирующих с прокладкой:

1 – наружный диаметр «зеркала» и высота соединительного выступа;

2 – наружный диаметр и высота выступа;

3 – наружный диаметр и глубина впадины;

4, 8 – наружный и внутренний диаметры и высота шипа;

5, 9 – наружный и внутренний диаметры и глубина паза;

6 – наружный диаметр и угол (20° 30) конуса под линзовую прокладку;

7 – размеры канавки под прокладку овального сечения.

Стандартизация этих размеров позволяет осуществить качественный монтаж фланцев любого из исполнений с обеспечением надежной герметичности прокладочного соединения.

Таблица 1

Исполнения уплотнительных фланцев по ГОСТ 12815-80



Исполнение	Наименование
1	С соединительным выступом
2	С выступом
3	С впадиной
4	С шипом
5	С пазом
6	Под линзовую прокладку
7	Под прокладку овального сечения
8	С шипом под фторопластовую прокладку
9	С пазом под фторопластовую прокладку

Исполнение 1 – наиболее часто встречаемое у фланцевой арматуры. Его наименование – с соединительным выступом – отражает, что плоская поверхность (зеркало), на которую кладётся прокладка, несколько выступает над поверхностью, где расположены отверстия под крепеж. Такая конструкция технологически обеспечивает четкое оформление в заданных размерах уплотнительной поверхности фланца.

Стандартом допускается изготавливать фланцы с уплотнительными канавками на соединительном выступе. Поэтому такие фланцы не являются дефектными, как это иногда понимается при комплектовании арматуры ответными фланцами.

В отдельных случаях фланцы трубопровода крепятся к арматуре на шпильках, ввернутых непосредственно в корпус (этим достигается минимальный габарит вдоль оси трубопровода). При этом присоединительные размеры и уплотнительные поверхности на корпусе выполняются по ГОСТ 12815-80.

Для арматуры, которая устанавливается в системах на кораблях, судах и других плавсредствах (её называют судовой арматурой) фланцы выполняются по ГОСТ 1536-76. Этот стандарт устанавливает присоединительные размеры и размеры уплотнительных поверхностей фланцев судовой арматуры на давления от 0,25 до 6,3 МПа для диаметров до 500 мм.

Принципиальное конструктивное отличие от фланцев по ГОСТ 12815-80 состоит в том, что на плоских уплотнительных поверхностях фланцев на давление до 2,5 МПа обязательно выполняются две или три концентрические угловые канавки для более надежной герметизации соединения. На давления 4,0 и 6,3 МПа предусмотрено только исполнение типа шип-паз.

При заказе арматуры часто возникает необходимость комплектовать её ответными фланцами. В связи с этим рассмотрим некоторые характеристики ответных фланцев и пределы их применения.

Фланцы трубопроводов изготавливаются двух видов. Плоские приварные (фланцы по ГОСТ 12820-80 применяются на давления номинальные (условные) от 0,1 до 2,5 МПа и температуру рабочей среды от -70 до +450 °С. Фланец одевается на конец трубы и приваривается к ней двумя угловыми швами: одним – изнутри, другим – снаружи. Изготавливаются фланцы, как правило, с уплотнительными поверхностями 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. Допускается также изготовление с исполнениями 4, 5, 8 и 9. Изготавливают фланцы различными способами, в том числе из полосы гибкой на ребро с последующей сваркой стыка. На этот момент следует обратить внимание, т. к. сварной шов в этом случае не является признаком дефекта фланца (как иногда неправильно полагают), а лишь свидетельствует о методе его изготовления, предусмотренном стандартом.

Фланцы приварные встык по ГОСТ 12821-80 практически всегда называют «воротниковыми». В отличие от плоских фланцев они со стороны, обратной уплотнению, имеют вытянутый переход (как бы воротник) от тела фланца к концу, на котором выполнена разделка для сварки встык с трубопроводом. Фланцы изготавливают с уплотнительными поверхностями всех девяти исполнений (исполнение 1 – только для PN до 6 МПа) и присоединительными размерами по ГОСТ 12815-80. Эти фланцы применяются на давления от 0,1 до 20 МПа, но отметим, что на давления 4 МПа и выше применяются фланцы только воротниковые, что связано с более высокой прочностью стыкового сварного шва.

Здесь следует заметить, что исполнение 1 нередко называют плоским (действительно, на нем отсутствуют впадины, выступы и т. п.), в связи с чем возникает путаница между понятиями плоский фланец и фланец с плоской уплотнительной поверхностью. Еще раз подчеркнем, что исполнение 1 применяется как на фланцах плоских, так и на воротниковых.

Кроме отмеченных выше ГОСТов на фланцы имеется ещё ряд стандартов, устанавливающих пределы применения литых фланцев из различных материалов по PN и DN, а также требования к их размерам. К числу таких стандартов относятся:

• ГОСТ 12817-80. Фланцы литые из серого чугуна;
• ГОСТ 12818-80. Фланцы литые из ковкого чугуна;
• ГОСТ 12819-80. Фланцы литые стальные.

Особо следует отметить ГОСТ 12816-80, устанавливающий общие технические требования к фланцам арматуры и соединительных частей трубопроводов. Этим стандартом, наряду с требованиями к производству фланцев, регламентируется также применение марок сталей для изготовления фланцев и крепежа в зависимости от размеров и условий эксплуатации подавлениям и температурам.

В связи с тем, что все упомянутые стандарты на фланцы введены с 1983 года, в технической, справочной и каталожной литературе, изданной до этого времени, имеются ссылки на соответствующие ГОСТЫ, действовавшие ранее. Для справки приводится таблица 2, в которой показано, какие из этих ГОСТов соответствовали ГОСТам, действующим в настоящее время.

Таблица 2

Государственные стандарты на фланцы



Действующие с 1-го января 1983 г.	Действовавшие до 1-го января 1983 г.
12815-80	1233-67; 1234-67
12816-80	6972-67
12817-80	1235-67; 12815-67; 12816-67
12818-80	12817-67; 12818-67; 12819-67
12819-80	12812-67; 12825-67
12820-80	1255-67; 9938-62; 12827-67; 12828-67
12821-80	12829-67; 12833-67; 12835-67
12822-80	1268-67; 12834-67

При комплектовании арматуры ответными фланцами следует принимать во внимание ряд важных моментов.

Фланцы ответные должны соответствовать фланцам комплектуемой арматуры по номинальным (условным) диаметрам и давлениям, а также по исполнению уплотнительных поверхностей. При этом иногда возникает вопрос: можно ли применить ответный фланец на давление большее, чем требуется для фланца арматуры?

Стандарт отвечает на такой вопрос положительно. Допускается фланцы, имеющие одинаковые присоединительные размеры для нескольких PN, изготавливать с толщиной для максимального давления, а также применять фланцы на большие PN, по сравнению с PN изделия.

Таблица 3



Давления и проходы, для которых совпадают
присоединительные размеры фланцев по ГОСТ 12815-80



	DN	PN, кгс/см2
15. ..200		1 – 2,5 – 6
15…50		10 – 16 – 25 – 40
65… 150		10 – 16
		25 – 40



Из таблицы 3 следует, что, например, для каждого из фланцев PN от 15 до 50 включительно фланец на PN 40 можно использовать вместо фланцев PN 10,16 или 25, для DN от 65 до 150 – фланец PN 16 вместо PN 10 или фланец PN 40 вместо PN 25.

Разумеется, применяя ответные фланцы на давления, большие чем фланцы арматуры, необходимо обеспечить их точное соответствие фланцам арматуры по размерам уплотнительных поверхностей и исполнениям.

Таблица 4

Размеры уплотнительных поверхностей и исполнений



Фланцы	Исполнения уплотнительных поверхностей по ГОСТ 12815-80
Арматуры	1	2	3	4	5	6	7	8	9
Ответные	1	3	2	5	4	6	7	9	8



В связи с тем, что ответный фланец на большее давление имеет большую толщину, необходимо при его применении соответственно скорректировать в большую сторону длину болтов или шпилек для такого не совсем стандартного фланцевого соединения.

И наконец, не должен возникать вопрос о замене ответного фланца на меньшее давление, т. к. в этом случае снижается прочность соединения арматуры с трубопроводом, что недопустимо ни при каких обстоятельствах.

Обычно для комплектования арматуры требуется по два ответных фланца на каждое изделие. Но это справедливо для проходной или угловой арматуры. Не следует упускать из вида, что трехходовая арматура требует по три ответных фланца на изделие.

Как правило, ответные фланцы для запорной и других видов арматуры бывают одинаковыми по PN, DN и исполнению на входном и выходном патрубках арматуры. В тоже время, на предохранительных клапанах часто выходной фланец для присоединения к сбросной линии по PN – меньше, а по DN – больше, чем фланец на входе, при помощи которого клапан присоединяется к трубопроводу (именно этим фланцем определяется DN клапана). Соответственно может быть разница и в исполнениях уплотнительных поверхностей. Так, например, предохранительный клапан Благовещенского арматурного завода DN 80, PN 40 имеет фланец на входе DN 80, PN 40, исполнение 4, а на выходе PN 100, PN 16, исполнение 1. Это обстоятельство также не следует упускать из вида при комплектовании арматуры ответными фланцами.

 И наконец, при заказе арматуры часто оговаривается: «в комплекте с ответными фланцами». При этом иногда возникает неоднозначное понимание – что же такое «Комплект». Здесь возможны два варианта. Завод-изготовитель арматуры поставляет изделие в исполнении «с ответными фланцами». В этом случае в комплект входят ответные фланцы, прокладки и крепеж, которые, как правило, соединены с фланцами корпуса арматуры. Если комплектацию осуществляет поставщик – посредник, то состав комплекта во избежание последующих недоразумений следует четко согласовать с заказчиком: только ответные фланцы или вместе с прокладками и крепежом. При этом под «комплектом» удобнее понимать комплект деталей для одного фланца корпуса арматуры.

Более подробная информация представлена в следующих видеороликах:

Поделиться

Фланцы в соответствии с европейским стандартом и стандартом DIN – Обозначение трубопровода

PN означает «Номинальное давление». Числовое значение, написанное после PN, определяет макс. применимое давление в барах при эталонной температуре 20 °C. Например, холодное рабочее давление фланцев PN10 примерно равно 10 бар, PN16 — 16 бар и так далее. Проще говоря, это система классификации фланцев, которая в основном используется в европейских стандартах для установок в европейских странах.

Другое обозначение «DN» означает номинальный диаметр, который используется с термином PN для указания размера фланца. DN — грубый перевод имперских размеров в метрические. Таким образом, 2-дюймовый (что составляет 2 x 25,4 = 50,8 мм) империальный фланец обозначен как DN50, 12-дюймовый фланец как DN300 и так далее.

Американские стандарты, такие как ASME B16.5, ASME B16.47 и MSS SP-44, классифицируют фланцы по классам давления, таким как 150#, 300# и т. д., а их размеры указаны в дюймах. Они в основном используются в США, но теперь они стали главным стандартом для фланцев во всем мире. В аналогичной линии европейские страны в основном устанавливают фланцы в соответствии со стандартом DIN EN 1092-1, который использует вышеупомянутую систему PN / DN для классификации фланцев, а размеры указаны в метрических единицах.

Эти фланцы имеют происхождение DIN, которое использовалось для обозначения фланцев с обозначениями PN/DN (классификация DN зависит от PN). ЕН 1092 развился из DIN 2501, который стал частью ISO 7005, затем EN 1092 был создан в качестве стандарта для фланцев на основе DIN.

 DIN расшифровывается как «Deutsches Institut für Normung», что означает «Немецкий институт стандартизации».

Национальные стандарты фланцев в Европе теперь в значительной степени заменены европейской серией EN 1092. Различные национальные органы по стандартизации включили этот стандарт в свои соответствующие национальные стандарты, такие как DIN EN 1092; BS EN 1092 и NF EN 1092 и т. д.

Вы можете найти фланцы PN, указанные в следующих стандартах

1. Европейский стандарт EN 1092: Фланцы и их соединения (круглые фланцы для труб, клапанов, фитингов и аксессуаров, обозначение PN)

• Часть 1: Стальные фланцы, PN 2,5 по Ру 400
• Часть 2: Чугунные фланцы, Ру 2,5 по Ру 63
• Часть 3: Фланцы из медного сплава, Ру 6 по Ру 40
• Часть 4: Фланцы из алюминиевого сплава, Ру 10 по Ру 63

90 002 2 , Британские стандарты для фланцев

• BS EN 1092-1 (Фланцы из литой стали) для номинального давления, см. DIN EN 1092-1
• BS EN 1092-2 (Чугунные фланцы) для номинального давления, см. DIN EN 1092-2

3. международные стандарты для фланцев

ISO 7005 также включают европейские фланцы DIN PN6 / 10 / 16 / 25 / 40, которые ранее были стандартами DIN 2501-1 и BS4504. Эти фланцы такие же, как EN1092 , но EN1092 также включает фланцы на основе DIN с более высоким рейтингом.

4. Стандарты DIN для фланцев (на рисунке ниже)

DIN Стандарты фланцев

EN1092 имеют обозначения PN от PN 2,5 до PN 400 и номинальные размеры от DN 10 до DN 4000. Типы фланцев, типы манжет и типы поверхностей для фланцев по EN 1092-1 можно увидеть в pdf ниже.

SAIDI_Pipes_Fittings_Flanges_rus-36

Фланцы, разработанные в соответствии со спецификациями ANSI, AWWA, ASA или старыми британскими спецификациями, измеряемыми в дюймах, не обязательно будут соответствовать спецификации фланцев PN. Фланцы, соответствующие стандарту EN1092, не будут соответствовать соответствующим фланцам ASME для того же диапазона давления.

Однако при необходимости можно использовать фланцы PN из ISO 7005, которые взаимозаменяемы с ASME 16. 5. Для получения дополнительной информации об этом следующее предложение скопировано из стандарта ISO 7005, в котором говорится:

  ISO 7005 основан на американской и европейской системе стальных фланцев в сочетании с некоторыми изменениями размеров, указанных в двух системах. Стальные фланцы PN20, PN50, PN110, PN150, PN260 и PN420 взаимозаменяемы с фланцами по американским стандартам ANSI/ASME B16.5 и MSS SP44. Они не идентичны, но считаются соответствующими размерам, указанным в ANSI/ASME B16.5 и MSS SP44.

В американской системе фланцы обозначаются по классам, но в европейских стандартах фланцы обозначаются по номинальному давлению (PN). Эквивалент обозначения PN для обозначения класса ASME/ANSI указан в таблице ниже.

Номиналы класса трубопровода на основе ASME B16.5 и соответствующий рейтинг PN
Класс фланца	150	300	400	600	900	1500	2500
Давление на фланце Номинальное, PN	20	50	68	100	150	250 9 0073	420

 Эквивалент обозначения размера DN в соответствии с EN1092 эквиваленту размера NB в соответствии со стандартами ASME / ANSI указан в таблице ниже.

NB	DN	NB	DN	NB	DN	НБ	ДН
1/2″	DN15	2 1/2″	DN65	10″	DN250 90 073	24 дюйма	DN600
3/4″	DN20	3″	DN80	12″	DN300	28″ 90 073	Ду700
1″	DN25	4″	DN100	14″	DN350	30″ 900 73	Ду750
1 1/4″	DN32	5″	DN125	16″	DN400	32″	Ду800
1 1/2″	DN40	6″	DN150	18″	DN450	36″	Ду900
2	DN50	8 дюймов	DN200	20 дюймов	DN500

Материалы, которые могут быть использованы для изготовления фланцев, приведены в таблице-9. стандарта EN-1092. в основном все распространенные материалы, такие как углеродистая сталь, легированная сталь, нержавеющая сталь и низкотемпературная углеродистая сталь, доступны в соответствии с европейскими стандартами материалов.

Соответствующие прокладки для фланцев EN1092 PN соответствуют стандарту EN 1514.

выбор болтового соединения должен выполняться в соответствии с EN 1515-4, для комбинации материалов фланцев и болтового соединения см. EN 1515-2.

Что означает значение pn в клапанах?

Что означает значение pn в клапанах? Давление фланца Номинальное (PN)

Что такое DN и PN в арматуре?

Номинальный диаметр (DN) и номинальное давление (PN)

Что означает рейтинг PN?

PN Номинальное номинальное рабочее давление . Число, используемое для описания PN, в 10 раз превышает значение максимально допустимого рабочего давления (MAOP) при 20°C (МПа x10) на основе расчетного коэффициента 1,25. SDR Номинальное отношение наружного диаметра к толщине стенки.

Что означает PN в трубах?

PN (давление номинальное): значение рабочего давления , при котором оборудование может работать при температуре 20 °C и со сроком службы 50 лет.

Что такое PN 10 в клапане?

PN10, PN16, PN25 и PN40 определяют как класс давления в барах давления , так и метрические размеры фланца (например, диаметр окружности болта, размер отверстия, размер болта и т. д.) в соответствии с международными стандартами фланцев, такими как ISO 7005-1 или DIN 2501, которые используют метрическую систему измерений.

Что такое PN по давлению?

Давление Номинальное . Давление Номинальное (PN) — это термин, используемый для описания давления, которое полиэтиленовая труба должна безопасно выдерживать. Номер PN трубы описывает номинальное давление в барах, которое труба может поддерживать с водой при температуре 20 ^o C. Доступные классы давления в соответствии с европейскими стандартами:

Что означает PN 6?

PN относится к номинальному давлению профильной трубы HDPE /PP. … Значит, давление должно достигать 0,6 МПа, а 0,6 МПа примерно равно 6 кг/см2. Как правило, экспериментальное давление выше, чем рабочее давление. pn6 – 0,6 МПа.

Что такое PN в полиэтиленовой трубе?

Аббревиатура PN, используемая после размера полиэтиленовой трубы, представляет собой максимальное давление, которое может выдержать труба ; точно так же, как PN 16 PE100 DN63, который представляет собой трубу из полиэтилена высокой плотности, изготовленную из материала PE100 и диаметром 63 мм, которая должна выдерживать давление 16 бар.

Что такое PN 20?

Номинальное давление на фланце (PN) 20.

Что такое PN 12?

Iplex Novakey ^® PN12 представляет собой напорную трубу из PVC-U серии 9.0251 1 размеры. Он окрашен в белый цвет и подходит для следующих применений: Городское питьевое водоснабжение. … Сельскохозяйственное орошение и сельское водоснабжение. Промышленные технологические жидкости.

Что такое фланец PN10?

Эти фланцы рассчитаны на давление до 10 бар и изготовлены в соответствии со спецификациями Немецкого института нормирования (DIN) EN 1092-1:2007 в отношении размеров и допусков. …

Что такое PN10 в трубах из ПНД?

Это терминология номинального давления трубы, обычно используемая для труб из CPVC, UPC, HDPE и т. д. Здесь PN — это аббревиатура, означающая «номинальное давление», что означает максимальное давление, которое может выдержать труба в барах. Итак, PN10 означает, что 9Труба 0250 выдерживает давление до 10 бар .

Что такое номинальное давление PN10?

PN означает номинальное давление и приблизительно соответствует числу бар, т. е. рабочее давление в холодном состоянии PN10 составляет 10 бар .

Что такое номинальное давление PN 16?

PN — это аббревиатура от «Номинальное давление». PN используется в качестве префикса к номинальному давлению фланцев. Например, фланец PN16 рассчитан на работу до 16 уровней .

Что такое PN 25?

DIN-PN25 Стальные накидные фланцы рассчитаны на давление в соответствии со спецификацией Немецкого института стандартов (DIN) и идеально подходят для создания точек доступа в трубопроводных системах. Этот тип изготавливается с размерами и допусками, соответствующими спецификациям EN 1092-1:2007. Технические характеристики фланцев DIN.

Является ли PN10 таким же, как PN16?

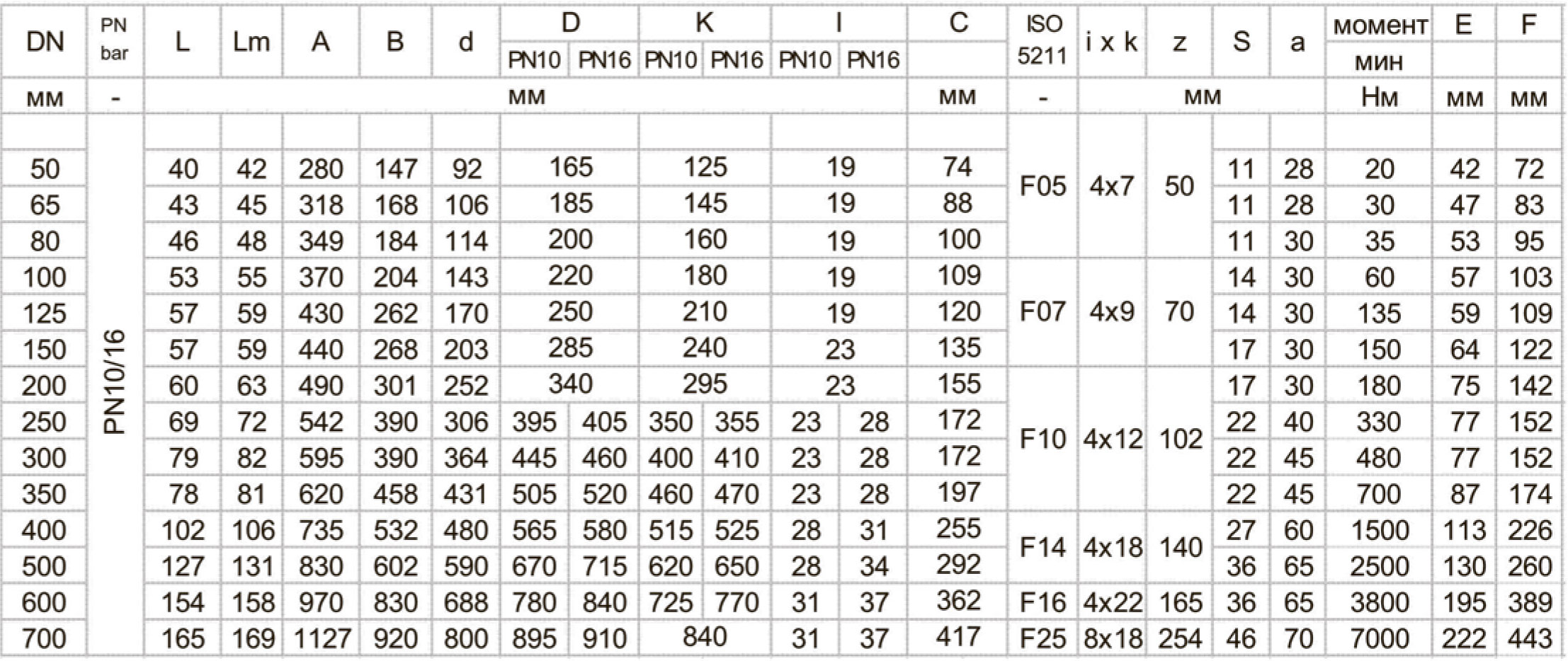

Примечание: PN10/16 – Некоторые фланцы имеют обозначение PN10/16. Это относится к тому факту, что подходят фланцы PN10 или PN16, , так как отверстия для многих размеров одинаковые .

Как рассчитать PN трубы?

Чтобы найти его, измерьте окружность трубы гибкой рулеткой. Разделите длину окружности на число пи или примерно на 3,14159. Например, если окружность равна 12,57 дюйма (319 мм), вы должны разделить ее на число Пи и получить внешний диаметр около 4 дюймов (100 мм).

В чем разница между PN и ANSI?

RE: Разница между рейтингом PN и ANSI

Как сказал Бигги: ANSI — это «имперский» стандарт, тогда как «PNxx» — это «метрический» стандарт … если вы пытаетесь сопоставить фланец ANSI с фланцем PN, у вас не получится.

Является ли 4984 трубой из полиэтилена высокой плотности?

– Изготовлены из первичного сырья трубы сорта (PE80/PE63 и PE100). … – Изготовлены по IS-4984:1995, нормы в марках ПЭ-63, ПЭ-80 и ПЭ-100. – До 6 м в прямых отрезках и до 100 м в бухтах.

Что означает фланец 150 фунтов?

Номинальное давление фланца варьируется от 150# до 2500#. Термины «фунт», «класс» и «#» используются взаимозаменяемо для обозначения номинального давления фланца. Дело в том, что 150 фунтов не имеет отношения к 150 фунтам на квадратный дюйм , и поэтому 300 или 600 фунтов не соотносятся с номинальным давлением 300 или 600 фунтов на квадратный дюйм.

Что такое ПЭ в ПЭВП?

Полиэтилен – ПЭ – трубы и классы давления

Обычно стандартная спецификация определяет класс трубы из ПЭВП по классу номинального давления – PN – до PN 20 или 20 бар. Трубы из ПНД также можно классифицировать по используемому материалу – ПЭ 100, ПЭ 80, ПЭ 63, ПЭ 40 или ПЭ 32.

Что такое номинальное давление класса 150?

Например, фланец класса 150 рассчитан на давление приблизительно 270 фунтов на кв. дюйм при температуре окружающей среды , 180 фунтов на кв. дюйм при температуре около 400°F, 150 фунтов на кв. Другими словами, когда давление падает, температура повышается, и наоборот.

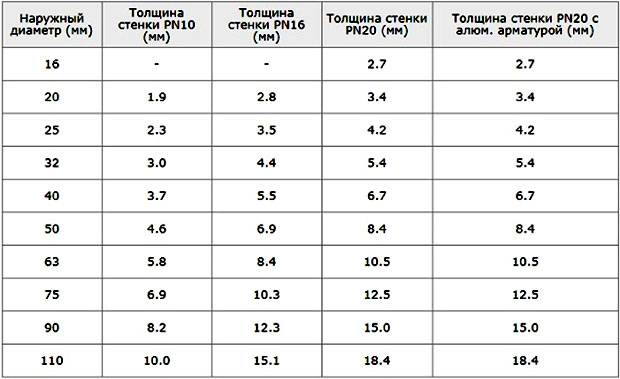

Что такое труба PPR?

Труба PPR представляет собой прямую и жесткую цилиндрическую трубу, изготовлена ​​из полипропиленового рандом-сополимерного пластика , изготовленный методом непрерывной экструзии. Они обычно предлагаются в зеленом или белом цвете и с внешним диаметром от 20 мм до 110 мм, что делает стенки трубы намного толще, чем ПВХ.

Что такое DN в трубопроводах?

DN означает номинальный диаметр , который обозначает размер трубы (в частности, ее внутренний диаметр) в миллиметрах (мм). NPS или номинальный размер трубы — это просто неметрический эквивалент, в котором диаметр измеряется в дюймах (дюймах).

Какая труба из ПЭВП самая лучшая в Индии?

ORI-PLAST HDPE Цена

Ori-Plast завоевала признание на рынке как одна из лучших компаний по производству труб и фитингов из HDPE в Индии.
