Подключение датчика движения для освещения с выключателем: Выключатель с датчиком движения, схемы

Содержание

Выключатель с датчиком движения, схемы

Советуем прочитать статью о том, как выбрать датчик движения

Перед покупкой выключателя с датчиком движения нужно обратить внимание на показатели:

Мощность. Характеристика указывает, на сколько ватт освещения «потянет» выключатель.
Покрытие датчика движения. Отображается в градусах и метрах. Показывает, как далеко и широко датчик будет регистрировать движение.
Наличие фотореле. Без него выключатель будет включать освещение и днём, и ночью.
Наличие таймера. По умолчанию есть во всех приборах этого типа. Однако не всегда имеется регулировка отсрочки.
Фиксированное включение и выключение. Некоторые выключатели могут работать как самостоятельно, так и с участием пользователя, когда это необходимо.
Дизайн и компоновка подбираются по вкусу.

Где выгодно использовать выключатели с датчиком движения?

Несмотря на описанные выше преимущества, применять повсюду такие выключатели не имеет смысла — если не двигаться, свет погаснет.

По этой причине их неудобно использовать в гостиной, на кухне, в кабинете, детской, санузле, ванной.

Где же применять выключатели с датчиком движения, если только что мы вычеркнули все основные комнаты жилого дома или квартиры? А выгодны они в следующих местах:

прихожая;
подвал;
балкон;
кладовка;
гардеробная;

лестничная площадка;
крыльцо частного дома;
двор;
гараж;
подъезд.

То есть там, где люди появляются периодически и надолго не задерживаются.

Более того, грамотно совмещая датчик движения с классическим клавишным выключателем, в список можно добавить и вычеркнутые ранее помещения. Рассмотрим, как это реализовать.

Принцип работы

Перед установкой, настройкой и эксплуатацией выключателя с датчиком движения важно понять в общих чертах, как он работает.

Основной элемент выключателей этого класса — датчик движения. Он реагирует на тепловое пятно, которое перемещается в зоне действия прибора. Это может быть идущий человек, пробегающая кошка, собака и т. п. То есть любой объект, который по своей природе теплее, чем окружающая среда.

Уловив движение, датчик передаёт соответствующий сигнал на управляющую электронику. Та, в свою очередь, формирует и передаёт команду на реле, которое замыкает цепь. Свет включается. Далее запускается таймер. Когда движение прекращается на определённое время, электроника посредством реле размыкает цепь. Свет выключается.

Кроме датчика движения и таймера, выключатели оснащаются встроенным фотореле. Это прибор, который корректирует срабатывание в зависимости от освещенности в зоне действия. То есть, если в помещении или на территории светло, выключатель игнорирует движение и не включает освещение, в котором нет необходимости.

Все три компонента — датчик движения, фотореле и таймер — обычно имеют возможность настройки. Для первого можно установить чувствительность, чтобы он не реагировал на мелкие движущиеся объекты. Настройка фотореле позволяет установить уровень освещённости, при котором свет будет включаться. Регулировка таймера даёт возможность задать отсрочку по времени, по которой реле будет размыкать цепь.

Как самостоятельно подключить датчик движения

Подключение датчика движения на практике немного сложнее подключения обычного выключателя. В обоих случаях происходит простое замыкание электрической цепи, поэтому схема подключения датчика движения в линию освещения практически не отличается от включения этой же линии через выключатель.

В случае, когда необходимо сохранить возможность постоянной работы светильника, в схему следует добавить простой выключатель, подключив его параллельно к датчику движения.

По этой схеме светильник будет запитан в обход датчика движения, а при отключении выключателя освещение опять будет контролироваться датчиком движения.

В ситуациях, когда один датчик движения неспособен охватить все помещение, устанавливают несколько датчиков движения, подключая их параллельно. Таким образом, линия питания должна быть подключена к каждому датчику, а выводы таких датчиков подключают к прибору освещения (одному или нескольким).

Срабатывание любого из датчиков цепи вызовет подачу напряжения на осветительный прибор. Питание всех датчиков движения должно осуществляться от одной фазы, иначе случится межфазное короткое замыкание

При выборе места установки датчика движения следует принимать в расчёт факторы, которые могут негативно влиять на его работу, делая невозможным выявление движущего объекта.

Нагрузка, подключаемая напрямую к большинству датчиков движения, не должна превышать 600-1000 Вт – это общепринятое ограничение при использовании мощных светильников.

Использование магнитного пускателя будет лучшим вариантом при возникновении необходимости подключения через датчик движения мощных осветительных приборов.

Рекомендации по установке:

Устройство должно быть направлено непосредственно в ту сторону, в которой движение должно вызывать включение света;

За чистотой датчика следует следить, так как загрязнение уменьшает радиус действия, а качество работы устройства ухудшается.

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стене/потолке).
Датчик движения.
Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
Вторая жила заводится в гнездо с маркировкой «нагрузка».
Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

Прокрутите первый регулятор для установки в режим авто.
Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

Простую установку и пошаговую настройку;
Универсальность;
Автоматическое включение света без монтажа дополнительных включателей;
Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

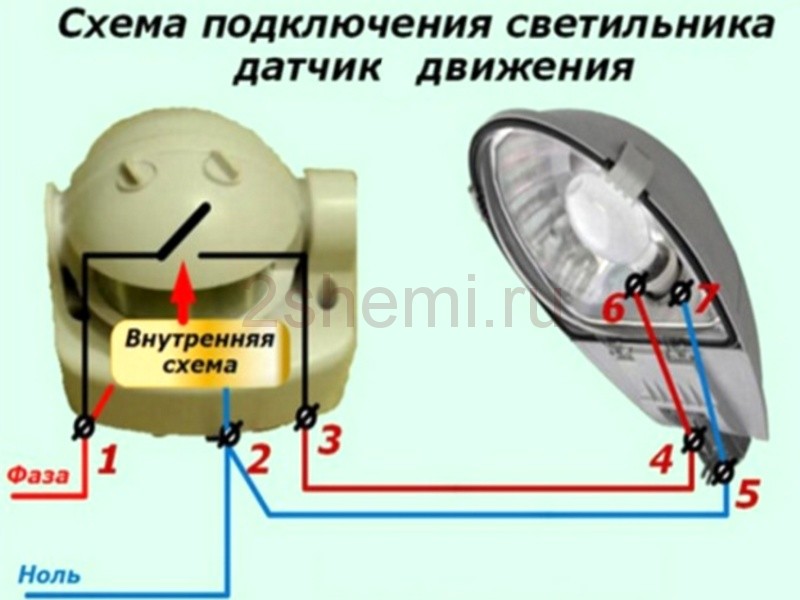

Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).

Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

Диод VDI 1N4007;
Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

Не работает со всеми подряд светодиодными лампами.
Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Подключение датчиков движения.Виды и схемы.Работа и особенности

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т. п.

Типы датчиков движения

По месту расположения:

Периметрические, используются на улице.
Периферийные.
Внутренние.

По принципу действия:

Ультразвуковые – реакция на волны звука повышенной частоты.
Микроволновые – реагируют на радиоволны высокой частоты.
Инфракрасные – используют излучение теплоты.
Активные – оснащены приемником и передатчиком.
Пассивные – без передатчика.

По виду срабатывания:

Тепловые – срабатывают при изменении температуры.
Звуковые – действуют на колебания воздуха.
Колебательные – срабатывают на действие магнитного поля.

По конструкции:

1-позиционные – оснащены передатчиком и приемником в одном корпусе.
2-позиционные – приемник и передатчик в разных корпусах.
Многопозиционные – оснащены несколькими блоками.

По типу монтажа:

Многофункциональные.
Комнатные.
Наружные.
Накладные (настенные).
Потолочные (для подвесного потолка).
Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:

Датчик движения.
Электрическая вилка.
Отвертка индикаторная для поиска фазы.
Электрический патрон.
Лампочка.
Винтовой зажим.
Провод.
Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

Корпус датчика рекомендуется располагать как можно дальше от приборов, испускающих электромагнитные волны, так как они отрицательно действуют на работу датчика, и могут создать условия для его ложных срабатываний.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

особенности монтажа и необходимые инструменты

Содержание статьи:

Датчик движения – электронное устройство, реагирующее на появление и перемещение объектов в области действия замыканием цепи питания. В зависимости от угла обзора и других рабочих параметров устройства можно успешно применять для охраны объектов, обеспечения безопасного прохода в темное время суток и для иных целей, связанных с бытовой и профессиональной деятельностью человека. Использование датчиков в быту и на коммерческих объектах продиктовано соображениями безопасности, а также необходимостью экономии электроэнергии и прочих ресурсов в местах, где в их постоянном расходовании нет необходимости.

Схема датчиков движения для освещения

ДД реагирует на движущие объекты и включает свет, при отсутствии движения – отключает

Под задней крышкой устройства установлена клеммная колодка с тремя цветными проводами, выведенными за пределы корпуса. Провода подключают к клеммным зажимам или к изолированным наконечникам, если подключение осуществляется с применением многожильного кабеля. Датчик подключен к сети, питание проходит по коричневому проводу фазы L и по синему проводу нулевой фазы. На выходе из корпуса обе фазы идут к лампе накаливания осветительного устройства или к другим приборам, включение которых необходимо при появлении признаков движения в зоне действия. Если в области чувствительности отмечается движение, устройство срабатывает, происходит замыкание контакта реле с подачей тока на лампу, и она включается.

Получить исчерпывающую информацию о конструкции приобретенного датчика движения можно из приложенной к устройству инструкции производителя. Кроме того, схематичное изображение оптимального способа подключения обозначено на крышке модели.

Принцип действия прост. При появлении движущегося объекта в зоне действия мгновенно замыкается электрическая сеть, включая присоединенные к датчику приборы и оборудование: освещение, системы кондиционирования и вентиляции и т. д. При отсутствии признаков движения в течение определенного промежутка времени электрическая цепь размыкается, все устройства выключаются. Таким образом удается избежать непрерывной эксплуатации энергоемких устройств и экономно расходовать их рабочий ресурс.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
Снимается крышка корпуса.
Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Ошибка при подключении проводов может привести к серьезной поломке и сгоранию устройства. Если самостоятельно подключить приборы не получается, стоит воспользоваться квалифицированной помощью специалистов. Они выполнят монтажные работы в полном объеме и настроят все оборудование с учетом особенностей его эксплуатации и ваших пожеланий.

Схема подключения ДД с выключателем для уличного освещения

Подключение датчика освещения с выключателем

Если включить питание в зоне слежения необходимо вне момента его срабатывания, к сети дополнительно подсоединяют выключатель. Его наличие не отражается на работе контролирующего устройства, поскольку в данном случае применяется параллельная схема подключения. Датчик по-прежнему выполняет свою работу по обнаружению движущихся объектов и коммутации подключенных к сети приборов. В свою очередь, выключатель позволяет:

эксплуатировать фонари, вентиляцию и прочие устройства независимо от датчика;
продлить время их действия после того, когда цепь в реле размыкается;
продублировать работу датчика, управляя освещением в принудительном режиме.

Установку выключателя на выходе из дома в неосвещенную зону можно назвать целесообразной. Такое решение не потребует крупных затрат, зато повысит уровень безопасности при перемещении по территории возле дома в неосвещенное время суток.

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.
Настройка «LUX» позволяет скорректировать работу датчика в условиях полноценного дневного освещения территории. Чем выше выбранное значение, тем лучше устройство будет реагировать на движение при дневном свете – например, в солнечный день на улице или при большом количестве окон в комнате. В противном случае при качестве освещенности объекта выше установленного параметра датчик может не сработать.
Регулятор «SENS» позволяет корректировать чувствительность устройства, чтобы оно четко реагировало на появление в зоне контроля человека или автомобиля, но не срабатывало при передвижении домашних животных. Также этот параметр отвечает за реакцию датчика на движение на самой дальней границе зоны контроля. Чем выше его значение, тем больше гарантий, что устройство сработает, обнаружив движение на значительном расстоянии в пределах охраняемого объекта. В зимнее время года в условиях более слабой освещенности чувствительность стоит увеличить, а с наступлением лета – уменьшить, тем самым исключая ложные срабатывания. В некоторых случаях повысить чувствительность датчика можно за счет изменения угла его направления.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

Подключение датчика движения – схема подключения датчика движения

Входя в помещение или темный двор, теперь не нужно искать выключатель в темной комнате или включать его где-то в другом месте. Для этого нужно просто установить датчик движения и свет будет включатся, как только вы будете проходить там где нужен свет, от одного вашего присутствия. Или же просто работать как охрана какой-либо зоны.

Входя в помещение или темный двор, теперь не нужно искать выключатель в темной комнате или включать его где-то в другом месте.

Для этого нужно просто купить датчик движения и свет будет включатся, как только вы будете проходить там где нужен свет, от одного вашего присутствия. Или же просто работать как охрана какой-либо зоны.
Датчики движения – кроме того что было перечислено выше, они экономят энергию на 30 – 40%, принцип действия его в следующем, при появлении движения в зоне обнаружения ( это обычно от 3 до 8 метров ) он замыкает цепь, тем самым включает все подсоединенные приборы к нему (такие как прожектор, просто выключатель лампы, пульт охраны который сообщит о движении). И наоборот если в зоне обнаружения никого нету цепь размыкается и отключает все подсоединенные приборы.

Область применения датчиков движения.

Применяют датчики движения в разных областях – потому как может включать электрические приборы при появлении человека в зоне охвата. Чаще всего датчики движения используются для временного включения освещения и обеспечении безопасности. В сфере безопасности датчики движения включают сирены, камеры видео наблюдения или просто прожектор.
В домах или кладовках или лестничных пролетах, их применяют там где человек находится непродолжительное время.
Современные датчики движения очень компактны и их легко установить, также их легко подключить к системе освещения или безопасности (в данном случае они могут быть еще и скрытными).
Обычно датчики движения устанавливают на стене или потолке помещения где он будет использоваться близ управляемого прибора.
Различают датчики движения на потолочные и настенные.
У потолочных датчиков движения обычно угол обнаружения выше 360°. Датчики настенного типа имеют меньший угол обнаружения и равен примерно от 90° до 240°. Зная эти углы датчик устанавливают или направляют в контролируемую зону ( такие как: над дверью, над лестницами, площадками над гаражами и так далее).

У датчиков движения имеются настройки (ниже на рисунке) на старых образцах таких настроек не встречалось. И так вот список настроек, обычно их три (по другому их называют еще потенциометрами):

» Уровень освещенности – LUX
» Временной интервал отключения – TIME
» Уровень чувствительности – SENS

Итак разберем по отдельности данные настройки датчика движения:

Уровень освещенности – LUX – используется для настройки датчика в светлое время суток, то есть при обнаружении движения в зоне датчик определяет уровень освещенности и если он ниже заданного (порогового), то он срабатывает. Без него он бы срабатывал и днем, включая например прожектор днем когда он совсем ненужен. И так для настройки дождитесь освещенности от окон и медленно поворачивайте регулятор LUX пока не включится свет.

Временной интервал отключения – TIME – данный регулятор задает время, в течении которого датчик движения будет работать с момента последнего обнаружения человека в зоне. Значения обычно варьируются от 5 секунд до 10 минут.

Уровень чувствительности – SENS – чем выше поставите регулятор на чувствительность, тем лучше датчик движения реагирует на движения в зоне обнаружения. Если не хотите чтобы датчик не реагировал например на кошек уменьшите чувствительность, если же датчик не реагирует на вас в зоне, то увеличьте чувствительность. Также, если свет включается самопроизвольно, тоже уменьшайте чувствительность. Нужно еще учитывать и тот факт, что настройка датчика движения летом и зимой могут отличатся.

Установка датчика движения.

Установить датчик движения не сложнее чем, подключить обычную розетку или выключатель. Бывают случаи, что нужно чтобы свет в определенном месте работал постоянно вне зависимости от того, есть ли там движение. Вот примеры схем подключения датчика движения, где подключен выключатель которые оставляет свет включенным, подключенный к датчику параллельно:

Если комната, где установлен датчик и ему не хватает зоны обнаружения, можно использовать схему с двумя датчиками движения, схема ниже:

Раньше датчики ограничивались мощностью от 500 до 800 Ватт, сейчас же есть датчики с мощностью и 1500 Ватт. В случае с датчиками движения от 500 – 800 Ватт, меньшая мощность ограничивает их использование с мощными лампами, где нужно осветить большие площади и возникает необходимость использовать магнитный пускатель, схема ниже:

При проведении работ с подключением датчиков движения, делайте это с отключенным электричеством в вашем доме, так же не забудьте за изолировать все оголенные участки проводки и еще раз перепроверьте правильность всех схем подключения. После чего можно собрать его и установить в выбранной зоне.

Подключение датчика движения для освещения своими руками

Выключатель с датчиком движения позволяет использовать освещение по необходимости. Это значит, что если того требуют условия, можно оставить осветительный прибор включенным на длительное время. А также есть возможность использовать только лишь датчик движения для включения/отключения светильника. Такая схема подключения не сложнее, чем вариант без выключателя.

Область применения

Автоматическое включение света упрощает эксплуатацию осветительных приборов. Данные приборы могут использоваться в быту, офисах, на охраняемых территориях. Одна из функций подобной техники – обеспечение безопасности на обслуживаемом участке. При этом нередко вместе с прожектором подключается сирена, система видеонаблюдения.

Различные виды приборов

При попадании движущегося объекта в рабочую зону датчика цепь замыкается, и срабатывают все подключенные приборы: системы освещения, видеонаблюдения, сирены. С помощью выключателя расширяют функционал осветительных приборов, так как в этом случае появляется возможность перейти на ручное управление светильником.

Плюсы от использования датчика

Существуют разные виды подобной техники, каждый из которых отличается собственными достоинствами и недостатками. Общие для всех разновидностей плюсы:

система освещения становится более эффективной, так как датчик движения представляет собой автоматический узел управления и не придется пользоваться выключателем без особой необходимости;
экономичность, так как включение света происходит лишь при появлении движущегося объекта в радиусе действия, а выключается прибор, спустя непродолжительный отрезок времени, причем интервал отключения легко настраивается;
простота монтажа, так как схема подключения через выключатель не отличается сложностью и все действия можно выполнить самостоятельно;
компактные размеры и неприметный внешний вид позволяют организовать систему освещения и безопасности без привлечения особого внимания посторонних, в особенности, когда речь идет о встраиваемом исполнении;
обеспечение безопасности, так как автоматическое включение света является признаком того, что в доме есть люди, кроме того, можно установить сигнализацию наряду с осветительной системой.

Система освещения, в которой датчик подключен через выключатель, имеет главное преимущество: можно переходить от ручного управления к автоматическому варианту и – наоборот. Тогда как установка только одного автоматического узла несколько сужает функциональность системы освещения.

Разные варианты подключения

Принцип действия данного прибора в чем-то схож с работой выключателя: оба прибора являются прерывателями цепи. Поэтому схема подключения датчика движения к осветительному прибору имеет тот же принцип, за исключением одного момента – этот прибор нуждается в питании, а значит, к датчику подключается «фаза» и «ноль».

Классический вариант соединения, когда планируется установка датчика движения и осветительного прибора без монтажа другой аппаратуры (схема 1):

Если площадь помещения довольно большая и превосходит по величине рабочую зону автоматического узла управления системой освещения, то допускается и даже рекомендуется установка двух и более датчиков. Их количество определяется размерами помещения, а также радиусом действия каждого исполнения. Процесс подключения в этом случае ненамного сложнее (схема 2). Количество подключаемых датчиков и осветительных приборов может быть разным и не ограничивается указанным на рисунке вариантом.

Чтобы иметь возможность использовать систему освещения по своему усмотрению и включать осветительные приборы на более продолжительное время, чем это позволяет датчик движения, можно подключить узел автоматики через выключатель (схема 3).

Схема подключения

В этом случае способ включения лампы будет зависеть от того, на каком участке разомкнется питающая сеть. Управление системой освещения переходит к датчику при условии, что контакты выключателя будут разомкнуты. Существует еще один вариант соединения – посредством магнитного пускателя. Среднее значение мощности датчиков движения для включения света лежит в пределах 500-700 Вт, чего будет недостаточно для подключения мощных осветительных приборов, тем более, если их несколько. В этом случае за основу берется схема 4 на рисунке выше.

Монтажные работы

Обычно в сопроводительной документации, прилагаемой к датчику, можно найти нужную информацию о том, как выполнить подключение. В первую очередь нужна схема. Нередко ее наносят на корпус прибора. Далее, необходимо разобрать датчик, чтобы добраться до клеммной колодки.

Она должна быть промаркирована, чтобы соединение проводов было выполнено правильно. Кроме того, при монтаже используют провода определенных цветов: коричневый – «фаза», синий – «ноль», красный – «нагрузка». На клеммной колодке присутствует 3-4 зажима, один из которых предусмотрен для заземления.

Для работы используют трехжильный провод и наконечники. Чтобы скрыть соединения, можно установить распределительную коробку, в которую будут заведены провода от сети питания (фаза, ноль), датчика (фаза, ноль, нагрузка), а также от источника света (фаза, ноль).

Но не всегда цвет провода соответствует общепринятому стандарту. Поэтому рекомендуется проверять фазность индикатором.

Советы по расположению и эксплуатации

Установка датчика движения должна выполняться с учетом параметров этого прибора. Перед тем как выполнять подключение, нужно проверить, соответствуют ли основные технические характеристики условиям эксплуатации. В первую очередь обращается внимание на тип датчика. Например, инфракрасные исполнения не рекомендуется устанавливать вблизи источников тепла (теплоносители системы отопления, кондиционер, калориферы). А ультразвуковые модели пагубно влияют на домашних животных.

Кроме того, нужно, чтобы в рабочей зоне не было непреодолимых препятствий для нормальной работы узла автоматики. Из всех исполнений только микроволновые приборы характеризуются практически неограниченными возможностями, так как они могут определять движущийся объект даже через тонкие стены, двери и стеклянные перегородки. Высокие насаждения, деревья не должны попасть в радиус действия подобной техники. Следует устанавливать датчики по возможности дальше от источников электромагнитных излучений. Все эти факторы повлияют на качество работы.

Даже схема подключения датчика через выключатель не избавит от необходимости постоянно контролировать работу прибора, установленного на неподходящем участке. Также важно просчитать вероятное направление, откуда может возникнуть движущийся объект. Если достаточно контролировать зону около двери или окна, лестничную клетку, то лучше установить настенный или угловой тип датчика, так как эти варианты характеризуются меньшим углом обзора (от 90 до 240 градусов).

Подключение потолочных исполнений обеспечивает более широкие возможности для отслеживания подвижных объектов. Это обусловлено тем, что угол обзора у таких устройств составляет 360 градусов. Но подобная техника лучше и эффективнее работает в помещениях, где требуется охватить все стены. Радиус их действия довольно большой. В среднем потолочные исполнения позволяют обслуживать 100 кв. м площади.

Подключение разных видов датчиков движения сводится к нескольким вариантам схем: с выключателем и без него, при участии магнитного пускателя, а также при условии установки нескольких приборов от одного источника питания.

Чем более точно направлена оптическая система датчика в сторону появления подвижного объекта, тем выше его эффективность. Кроме того, можно самостоятельно влиять на качество работы подобных устройств. Для этого предусмотрены регуляторы уровня освещенности, интервала временного отключения, а также чувствительности.

Первый из названных параметров обеспечивает своевременное включение датчика при наступлении сумерек с определенным уровнем освещенности. Настройка второго параметра позволяет установить отрезок времени, спустя который осветительный прибор отключится. А третий параметр отвечает за эффективность работы датчика.

Таким образом, вариант установки узла автоматического управления системой освещения или безопасности во многом упрощает жизнь. А если подключить параллельно или последовательно с датчиком движения выключатель, можно получить больше возможностей: переходить от ручного управления к автоматическому.

Схема соединения в любом из случаев довольно простая, нужно лишь правильно определить фазу, ноль и нагрузку. Если цвета проводов не соответствуют стандарту, придется использовать индикатор. Обычно производитель указывает всю необходимую информацию в сопроводительной документации. Нередко схему подключения можно найти непосредственно на корпусе датчика. В коробе также присутствует маркировка. Все это очень упрощает процесс монтажа.

Использование переключателей света с датчиком движения

Стандартные выключатели света не так уж и сложно использовать. Большинство из нас включает их, не задумываясь. Но что, если вы войдете в прачечную с охапкой одежды и даже не увидите выключателя, не говоря уже о том, чтобы освободить руку, чтобы включить его? Или когда вы несете из гаража тяжелую коробку или пакеты с продуктами и не можете дотянуться до выключателя, чтобы выключить его? Вам нужно совершить вторую поездку, иначе свет просто останется включенным. Итак, есть две очень веские причины переключиться на обнаружение движения.

Функция

Существует два основных типа переключателей датчиков движения: активный датчик и пассивный датчик. Активные датчики, которые часто называют радарными, излучают звуковые волны в комнату и ждут возвращения сигнала. (Некоторые устройства открывания гаражных ворот делают то же самое.) Если кто-то входит в комнату или перемещается внутри комнаты, скорость возвращающихся звуковых волн изменяется, вызывая срабатывание переключателя.

Пассивные датчики, также называемые пассивными инфракрасными датчиками (PIR) или пироэлектрическими датчиками, обнаруживают тепло тела людей и животных. В датчике используется фотодетектор, который преобразует свет с определенными длинами волн в электрический ток, который вызывает тревогу в миникомпьютере, размещенном в датчике, активируя переключатель. Чтобы предотвратить нежелательное переключение, компьютер игнорирует медленные изменения комнатной температуры из-за солнечного света.

Опции

Переключатели датчика движения могут автоматически включать и выключать свет, или и то, и другое. Переключатели присутствия включают свет, когда вы входите в комнату; когда вы уходите, коммутатор ожидает заданное время перед автоматическим выключением света.Выключатели Vacancy необходимо включать вручную, но выключать свет автоматически, когда вы выходите из комнаты. Оба типа оставляют свет включенным, если обнаруживают движение в комнате, поэтому, если вы неподвижны, они могут выключить свет.

Если у вас есть дети, которые, как правило, оставляют свет в спальне включенным, несмотря на ваши любящие напоминания, переключатели датчиков движения свободного типа могут решить проблему. Вы также можете получить переключатели датчика движения со встроенным диммером, позволяющим устанавливать желаемый уровень освещенности вручную.Это полезная функция для ванных комнат и спален, где вам может не понадобиться полная яркость ночью, утром или когда другие спят.

Электропроводка

Переключатели с датчиком движения предназначены для замены любого стандартного однополюсного настенного переключателя. Конкретные конфигурации проводки зависят от продукта. Некоторые переключатели включают нейтральный провод, подключенный для питания светодиода, а другие нет (стандартные переключатели обычно не подключаются к нейтральному проводу цепи). Обязательно проверьте схему подключения, прилагаемую к вашей конкретной модели коммутатора, чтобы убедиться, что вы подключили его правильно.

В типичной установке переключатель детектора движения имеет три провода. Черный провод подключается к входящему «горячему» проводу, по которому подается питание на коммутатор. Синий провод подключается к проводу исходящей цепи, который подключен к свету; это называется ножкой переключателя. Зеленый провод является заземлением и подключается к системе заземления цепи.

Схема подключения

для детектора движения

3-х позиционный переключатель датчика движения Наборы электрических схем для освещения датчика движения Лучшее освещение датчика движения.Схема подключения переключателя датчика движения свежего 3-ходового датчика движения.

Схема подключения датчика движения выключателя света

Экспертная помощь и совет по домашней системе сигнализации.

Схема подключения датчика движения . Наблюдайте за электрическими проводами на датчике движения. И он будет работать с любым осветительным прибором. Дистанционный датчик автоматически освещает темные тротуары и дворы.

В наиболее распространенном датчике движения используется красный изолированный провод, черный изолированный провод и белый изолированный провод.Правильная разводка выключателя света датчика движения пирометра, вероятно, спасет дорогой пир датчик от неисправимой неисправности и аннулирования каких-либо гарантийных условий. Схемы подключения переключателей света 3-х 4-х позиционных и диммерных переключателей.

Лучшие способы подключения к схеме подключения пир-датчика для детекторов движения, где подключать к аллее домашних животных с использованием детектора движения Visonic Spy. Обратитесь к вашей конкретной модели для получения каких-либо конкретных инструкций или подключений, поскольку разные модели могут иметь разные методы подключения.Как подключить детектор движения.

Схема подключения света с 3-мя выключателями и датчиком движения best pir. Долговечный прожектор для детектора движения хорош, чтобы отпугнуть злоумышленника на заднем дворе, но это не так. Лампочку в цепи можно заменить любой бытовой техникой, работающей от сети переменного тока 230 В.

Как проложить проводку датчиков движения для домашних систем безопасности. Обычно к датчику движения подключаются три провода. При желании вы можете построить собственное приспособление, просто выбрав совместимые детали в хозяйственном магазине.

Головки детектора движения можно приобрести и добавить к существующим приспособлениям, у которых есть соответствующая крышка адаптера приспособления. Это пошаговое видео. Схема цепи инфракрасного детектора движения.

Запатентованный переключатель датчика движения для цепи 3-х стороннего света, новый. В этой истории хорошо показано, как установить удаленный датчик движения на ваше внешнее освещение. Также вы можете добавить переключатель между питающим и входным контактами регулятора, чтобы вручную включать и выключать систему детектора движения.

Схема подключения датчика движения Zenith в доме

Схема подключения датчика движения

Изображения монтажной схемы

Схема подключения датчика движения Wrg 2077 Серия

Схема подключения датчика движения датчика движения

Схема подключения датчика движения Zenith Наружное освещение к

Схема подключения выключателя света движения Обозначения электрических схем

Схема подключения настенного переключателя датчика движения Leviton

Схема подключения выключателя света датчика движения Small Pir

Схема подключения датчика движения Изображения

Схема подключения датчика движения Схема электрических соединений

Схема подключения светильника движения

Чтение промышленных схем подключения

Какой переключатель использовать И обходной датчик движения

Схема подключения датчика света Символы и руководство

Схема подключения датчика освещенности

Изображения схемы подключения датчика света

Схема подключения выключателя света датчика движения Small Pir

Схема подключения датчика движения

Базовая теория электрических соединений

Схема подключения для движения Схема подключения датчика движения

Схема подключения настенного переключателя датчика движения Leviton

Схема подключения освещения датчика движения

Несколько Несколько

4-проводное считывание датчика движения

Промышленные электрические схемы

Инструкции по подключению освещения датчика движения

Ahealingtouch Co

Схема подключения переключателя света Австралия Hpm Фотоэлектрический

Схема подключения для датчика Arlec Light Схема подключения датчика

Схема обнаружения движения Png 512x512px

Наружное солнечное освещение Схема подключения датчика движения

Схема подключения для прожектора Основная электрическая проводка

Как установить свет датчика движения Полные инструкции

Схема подключения настенного переключателя датчика движения Leviton

Кто-нибудь может объяснить Эта странная 3-проводная проводка пытается подключиться к

Какой тип переключателя для работы и обхода датчика движения

Hc Sr501 Pir Датчик движения Учебное пособие по Arduino 3 Примеры

Схема подключения Электрические провода Кабель Электронная схема

Подключение датчика движения Начало Знать о схеме подключения

Схема подключения

для датчика движения Изображения схем подключения

Как подключить 2 или более датчиков движения к одним и тем же источникам света

Hc Sr501 Pir Motion Sensor Arduino Учебное пособие 3 примера

Схема подключения светильников движения Чтение промышленных электрических схем

Как установить выключатель света датчика движения Maestro

Как подключить 2 или более датчиков движения к одним и тем же источникам света

Us 4 34 26 Off Pir Sensor 12v 220v Motion Sensor 110v Motion Detector Sensor Timer 220V Автоматический инфракрасный датчик движения на открытом воздухе Переключатель света в

Датчики движения

Схема подключения автоматической двери Png Clipart

Как подключить датчик присутствия и датчики движения

Схема подключения датчика движения

Выключатель света Электромонтажные схемы

0d18 Схема подключения датчика движения Библиотека проводов серии

Схема подключения датчиков движения

Clipsal Png

Замена проводки прожектора

датчика движения t Учебное пособие

Программное обеспечение для монтажных схем

Ремонт установки светового датчика безопасности или датчика движения

Схема соединений для датчика света Pir Изображения схем

Как подключить датчик движения

Схема подключения датчика движения

Zenith является одним из примеров подключения

7c8d951 Схема датчика движения Epanel Digital Books

Схема подключения

для управления освещением от заката до рассвета

Таймеры и переключатели датчика присутствия на потолке Pir

Принципиальная схема печатной платы

Автомобильная электрическая схема

Схема подключения для светового датчика Arlec

Wrg Схема подключения прожектора движения

Схема подключения автомобильной охранной сигнализации Схема подключения автомобильной

Пассивный инфракрасный датчик Датчики движения Схема подключения Png

Схема подключения для наружного датчика света Схема подключения

Lanlan 85 265 В Дом на открытом воздухе Инфракрасный датчик движения Задержка переключателя датчика движения Домашнее освещение Пир-переключатель Светодиодный чувствительный ночник

Схема подключения для подключения датчика Arlec Light Схема

Схема подключения фотодатчика

Схема подключения датчика света Схема подключения изображений Галерея

Схема подключения датчика света Arlec Схема подключения

Установка выключателя света датчика движения Nounchi Info

Выключатель света датчика движения Thelogicalpakistani

Схема подключения датчика движения Pro

Схема подключения датчика Arlec Light Схема подключения датчика

Wi Кольцо Схема Схема подключения Изображения Галерея

7d519 Схема подключения датчика движения Цифровые ресурсы

Схема подключения датчика движения

Схема подключения General Helper

Схема подключения света датчика движения Библиотека подключений

Схема подключения переключателя света датчика движения Библиотека подключений

Подключение датчика Pir Схема Схема подключения General Helper

Подключение датчика движения Схема подключения датчика Great Motion

Схема подключения датчика движения

Схема подключения General Helper

1f6d9 X 10 Схема подключения датчика движения Цифровые ресурсы

Установка света датчика движения Eczemareport Co

Как подключить A Датчик движения Красный провод Geoconsultores

Схема подключения Датчик движения Переключатель света Elegant Pir

Схема подключения переключателя с фотоэлементом

Elegant How to Wire Motion

Схема подключения датчика движения Сигнализация General Helper

Схема подключения ламп Датчик движения большого пальца 7 Co

Датчик движения Переключатели света Подробная информация о потолочных светодиодах

Схема подключения датчика присутствия Hubbell Движение Детектор

Датчик движения Выключатель света Наружное освещение Потрясающе

Датчик движения Выключатель света Электропроводка Cfleague Info

Brinks Схема подключения домашней безопасности Свет с активированным движением

Как установить освещение датчика движения Rcdroneshop Co

Схема подключения системы сигнализации датчика движения

Схема подключения переключателя настроек освещения датчика движения

Схема подключения датчика освещенности лампы

2 Wi кольцевые диаграммы

Переключатель движения

12-вольтовые датчики движения Схема подключения 12-вольтного источника постоянного тока для

Схема проводов Honda Nova Dash A Day со схемой подключения

3-позиционный переключатель датчика движения Превосходный для электрической схемы

3-позиционный переключатель датчика движения Электрическая схема Библиотека электрических соединений

Схема подключения сигнализации датчика движения General Helper

The Maestro Motion Sensor Light Switch

Быть занятым человеком – трудная задача, и это одна из причин, почему вам понравятся переключатели света с датчиком движения.

Звучит знакомо: вы входите в прачечную со всей своей одеждой и не можете включить свет.

Или вы забываете выключить свет и обнаруживаете его на после того, как весь день на работе !!

Вам нужен выключатель света с датчиком движения, потому что он автоматически включает и выключает свет. Сначала моя жена скептически относилась к тому, насколько хорошо будет работать такой переключатель, но теперь она попросила такой для нашего туалета.

Я решил использовать Lutron Maestro, потому что он упоминался в нескольких подкастах и звучал как классный продукт.

Maestro также предотвращает дорогостоящие световые купюры, поскольку вы можете настроить его на выключение через 1 минуту после выхода из комнаты. Но он достаточно чувствителен, чтобы держать свет включенным, пока вы читаете или делаете документы.

Самое интересное в Maestro то, что он имеет два разных режима. Режим занятости автоматически включает и выключает свет для вас. Режим Vacancy Mode позволяет вам включить выключатель вручную, а затем свет погаснет автоматически, если никто не использует комнату. Что вы думаете? Разве это не идеально для дома с детьми или забывчивыми взрослыми, такими как я?

Вот материалы, необходимые для установки Maestro:

Holy toledo, это должен быть мой самый короткий список поставок на сегодняшний день! Эти ссылки Amazon помогают поддерживать HRT, большое спасибо, если вы их используете.

Установка Maestro чертовски проста. Вы получите удовольствие от управления освещением без помощи рук и одновременно снизите расходы на электроэнергию. Сладкий!!

Давайте перейдем к делу

Как установить выключатель света с датчиком движения Maestro

В инструкциях по установке в этом руководстве объясняется, как заменить однополюсный выключатель на однополюсную версию выключателя света с датчиком движения Maestro.

Однополюсные переключатели легко обнаружить, поскольку у них есть две винтовые клеммы и один зеленый винт заземления.

Первым шагом в любом электрическом проекте является отключение электричества в цепи, которая управляет переключателем света, который вы хотите заменить.

Прежде чем продолжить установку, проверьте коммутатор, чтобы убедиться, что к нему по-прежнему подается питание. Включите и выключите.

Снимите лицевую панель переключателя. Затем удалите монтажные винты, которыми переключатель крепится к распределительной коробке. На этом этапе НЕ прикасайтесь к проводам . Осторожно вытащите старый выключатель из электрической коробки, взявшись за выступы с обоих концов.

Проверьте питание, прикоснувшись одним щупом тестера цепей к неизолированному медному заземляющему проводу, а другим щупом к каждой винтовой клемме. Если ваш тестер цепей загорается, как рождественская елка, у вас все еще есть питание. Вам нужно будет найти правильную цепь, которая подает электричество на выключатель и выключить его (если только вы не хотите, чтобы ваши волосы были похожи на волосы Эйнштейна). Вы также можете использовать тестер напряжения для проверки мощности.

Как только вы убедитесь, что питание отключено СНИМИТЕ текущую проводку вашего коммутатора .Поверьте, вам понадобится это фото в качестве справки.

Существует три различных сценария подключения однополюсного переключателя

Один электрический кабель (у вас будет черный, белый и неизолированный медный провод в распределительной коробке)
Два электрических кабеля (у вас будет два черный, два белых и два неизолированных медных провода в распределительной коробке)
Два электрических кабеля (один кабель имеет черный, белый и неизолированный медный провод, а второй кабель – черный, белый, красный и неизолированный медный провод)

Если у вас есть один электрический кабель, входящий в вашу электрическую коробку, установка переключателя датчика движения будет очень простой.Сначала подключите оголенный и зеленый провод заземления от Maestro к заземляющему проводу в коробке, используя гайку правильного размера (желтые гайки, поставляемые с Maestro, подходят для трех проводов, и я использовал один для этого шага). Закройте синий провод на Maestro второй гайкой. Подключите один черный провод от Maestro к черному проводу в вашей коробке, а второй черный провод от Maestro с белой нейтралью от коробки (снова используя гайку правильного размера).

Если у вас есть два электрических кабеля, входящие в вашу электрическую коробку, процесс установки очень похож.Ваши белые провода должны быть соединены вместе с помощью проволочной гайки и вставлены в заднюю часть коробки. У вас будет два заземляющих провода вместо одного. Просто подключите оголенный провод и провод заземления от Maestro к двум проводам заземления. Затем подключите один черный провод от Maestro к одному черному проводу в вашей коробке, а второй черный провод от Maestro ко второму черному проводу от вашей электрической коробки.

Третий сценарий подключения с красным проводом немного сложнее. Это очень похоже на вторую процедуру установки в том, что ваши белые провода будут соединены вместе и продвинуты к задней части коробки.Красный провод действует как горячий провод, и его необходимо подключить к одному черному проводу от Maestro.

Следующий шаг – соединить вместе оба черных провода от электрической коробки с третьим куском провода, который затем соединится со вторым черным проводом Maestro. К счастью, Lutron предоставляет дополнительный кусок провода на тот случай, если у вас его нет. Вот такая ситуация с электропроводкой в нашей прачечной. Это не очень сложно, но требует более подробного объяснения, чем первые два сценария.И это одна из причин, по которой я сделал видео ниже.

Создание безопасных проводных соединений так же важно, как и знание того, как правильно подключить ваш новый переключатель датчика движения. Следующим шагом является программирование переключателя Maestro.

Программирование датчика движения Maestro Выключатель света

Для того, чтобы действительно получить удовольствие от Maestro, вам необходимо настроить таймаут

(время, необходимое для выключения света после освобождения вашей комнаты)
Sensor Mode (подробнее об этом ниже)
Motion Sensor Sensitivity (как быстро включается ваш свет, когда вы входите в комнату)

На Maestro также есть три части, о которых вы должны знать, чтобы программировать его : большая кнопка, маленький язычок справа от кнопки и датчик света / движения.

Установка тайм-аута для Maestro

Вы можете запрограммировать Maestro на выключение через 1, 5, 15 или 30 минут после освобождения комнаты. Чтобы достичь тайм-аута в 1 минуту, нажмите и удерживайте большую кнопку, пока не увидите, что датчик света / движения мигнет два раза. Чтобы получить 5-минутный тайм-аут, вам нужно нажать и удерживать большую кнопку, пока не увидите 3 мигания. Вот краткое описание

Установка режима датчика для Maestro

Режим датчика так же легко настроить, как и тайм-аут.Существует три различных типа режимов датчика.

Авто-включение и автоматическое выключение (также известный как режим занятости): ваш свет автоматически включается, когда вы входите в комнату, и автоматически выключается, когда вы выходите, вроде как заставляет вас чувствовать себя Дартом Вейдером
Ручное включение и автоматическое выключение (также известный как режим вакансии): вам придется вручную включить свет, коснувшись большой кнопки, но свет автоматически выключится, когда вы выйдете из
Auto-On Daylight Sensing и Автоотключение: свет включается только при слабом естественном освещении в комнате и выключается автоматически.

Вы можете «обучить» Maestro в режиме автоматического включения дневного света, чтобы он стал более чувствительным.Например, если Maestro включается при достаточном естественном освещении или не включается, если естественного света недостаточно, вы можете нажать большую кнопку в течение 5 секунд после входа в комнату. Это в конечном итоге научит маэстро вашей предпочтительной светочувствительности. Если это не круто, я не знаю, что такое 😉

Установите режим датчика, нажав и удерживая маленькую вкладку справа от большой кнопки. Чтобы переключиться в режимы Auto-On и Auto-Off, нажимайте вкладку, пока не увидите, что датчик света / движения мигнет 1 раз.Ручное включение и автоматическое выключение достигается нажатием и удержанием язычка, пока вы не увидите, что датчик света / движения мигнет 2 раза. Чтобы включить автоматический режим определения дневного света, нажимайте на вкладку, пока не увидите 3 вспышки. Вот вторая разбивка, которая поможет вам

Настройка чувствительности датчика движения Maestro

Последний шаг настройки – запрограммировать чувствительность Maestro к движению (я не могу сказать вам, сколько раз я ошибался в написании чувствительности в этом посте , черт возьми).В любом случае, вам нужно будет одновременно нажать и большую кнопку, и вкладку режима сенсора, чтобы установить уровень чувствительности. Одна вспышка света указывает на «низкую» чувствительность, а две вспышки – на «высокую» чувствительность. Я установил для нашего Маэстро «Высокий», потому что хочу, чтобы он быстро включился, когда мы войдем в прачечную. Опять же, вот таблица, которая поможет в этом процессе.

Вам больше нравятся видео-объяснения? Хорошо, вам повезло, потому что я сделал это специально для вас

Узнайте, как переделать свою ванную комнату, сэкономить деньги и повысить стоимость вашего дома с помощью наставника по ремонту ванных комнат

Что дальше

Наш учебник, показывающий, как подключить переключатель диммера, также пригодится.Кроме того, вы сэкономите деньги, сделав это самостоятельно.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками – в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

Задайте свои вопросы ниже, и мы будем рады помочь.

Cheers,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат. Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Как преобразовать внешний свет в датчик движения?

Как часто вы приходили ночью домой, нащупывали ключ от двери и жалели, что не оставили свет включенным? Или приходилось преодолевать ледяной тротуар в темноте? Или боялись странных шумов на улице?

Детектор движения, который автоматически включает уличное освещение, – идеальное удобство, чтобы приветствовать вас ночью дома, начать прогулку (не нужно бояться споткнуться о бейсбольную биту!) И уменьшить вашу обеспокоенность по поводу проникновения злоумышленников в ваш двор.Он включает свет именно тогда и там, где он вам нужен. Он даже заметит пушистое существо, которое ночью нападает на ваш мусорный бак!

В этой статье вы прочитаете о том, как работают детекторы движения, увидите, где их лучше всего разместить, и узнаете, как сделать безопасную и беспроблемную установку.

Датчик и детектор движения eMacros на открытом воздухе – это комплект сигнализации с одним внутренним приемником и одним наружным датчиком, работающим от солнечной энергии. Батарейки менять не нужно, они заряжаются даже в пасмурные дни.(Вы также можете использовать источник питания 5 В для использования в помещении.) Комплект прост в установке и принимает 4 датчика и неограниченное количество приемников для защиты вашего периметра от крупных животных, автомобилей и людей. Выберите один из 4-х звонков для приемников. Установите датчики на расстоянии до 0,5 мили от приемника. Вы можете выбрать разные звуковые сигналы для каждого приемника. Отрегулируйте чувствительность датчика, поверните крепление, чтобы сфокусировать желаемый угол обнаружения, и все готово. Щелкните здесь, чтобы узнать подробности.

Как работают детекторы движения?

Детекторы движения – это маленькие электронные глаза, которые обнаруживают инфракрасные волны, то есть тепловые волны, излучаемые объектами, даже ночью.Когда детектор видит, что объект движется через его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили (см. Иллюстрацию выше), он с помощью электроники щелкает выключателем, который включает свет. Свет остается включенным от 1 до 20 минут, в зависимости от того, как вы предварительно установили таймер. Затем он автоматически выключает свет, если детектор не продолжает определять движение.

Как вы можете видеть на иллюстрации выше, детектор движения имеет туннельное зрение. Его поле зрения ограничено клиновидной областью шириной около 100 градусов и немногим более 50 футов.Поэтому вы должны нацелить его прямо на зону, которую хотите прикрыть.

А поскольку детектор обнаруживает движение животных, а также людей, он будет реагировать на движение семейной собаки, стоящей на расстоянии примерно 15 футов, так же легко, как и приближение взрослого человека на расстоянии примерно 45 футов (см. Иллюстрацию ). Фактически, детектор иногда реагирует на опущенные ветром листья на кустах или проезжающую машину.

Неприятные «срабатывания», подобные этим, которые вводят в заблуждение детектор и приводят к включению света, когда вы этого не хотите, может раздражать как вас, так и ваших соседей.Фактически, многие домовладельцы не устанавливают датчик движения, считая его неконтролируемым и доставляющим много хлопот. Однако вы можете решить большинство нежелательных переключений, настроив чувствительность детектора и точно наведя его (как вы увидите демонстрацию позже).

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Датчики положения и фонари для освещения подходов к вашему дому, часто используемых мест и темных, темных участков вашего двора.Прожекторы наиболее универсальны и пропускают больше всего света.

Чаще всего извещатель подключается к водонепроницаемой накладке вместе с одним или двумя патронами для лампочек (рис. Б, № 1). Вы можете легко заменить существующий уличный светильник одним из них, как демонстрирует наша серия фотографий. Тем не менее, вы все равно можете управлять светом в обычном режиме; в инструкциях производителя рассказывается, как отключить детектор, если вы не хотите, чтобы он работал. Кроме того, детекторы движения распознают дневной свет и автоматически отключаются, поэтому они не включают свет, когда он вам не нужен.

Приобрести детектор движения / световые блоки можно в любом хозяйственном магазине или домашнем центре. Цены варьируются в зависимости от количества дополнительных электронных функций, качества электроники, а также количества и типов включенных осветительных приборов (рис. B). Обычно более дорогие с более длительной гарантией лучше выдерживают суровые погодные условия.

Где лучше всего разместить детекторы движения?

Для удобства установите датчики движения так, чтобы они перекрывали дорожки, ведущие к вашим входным и задним дверям, а также подъездную дорожку, чтобы свет включался, когда вы приходите домой ночью (рис.Б). Они также осветят пешеходные дорожки и парадные ступеньки для посетителей. Для большего удобства используйте их на патио, палубах и в любых потенциально опасных местах, например вокруг лестниц и бассейнов.

Если повышение безопасности является приоритетом, направьте датчики движения так, чтобы они перекрывали все подходы к вашему дому, включая ворота заборов и двери патио. Также нацельте их в темные области вашего двора, возле густых деревьев и кустов, где могут спрятаться злоумышленники. (Мой друг направляет одну из них в свой боковой двор, чтобы помешать озорным детям, которые раньше использовали ее в качестве ночной дороги.) Хотя хорошее ночное освещение не гарантирует безопасность, это один из лучших недорогих шагов, которые вы можете предпринять, чтобы отпугнуть нежелательных злоумышленников.

В идеале, лучше всего устанавливать датчики движения на высоте от 6 до 10 футов над землей и располагать их так, чтобы наибольшее движение происходило через зону чувствительности, а не прямо к датчику. Очевидно, вы не всегда можете сделать это, если используете существующие источники света. Одно из решений – установить датчик движения, который можно установить на некотором расстоянии от самих фонарей (рис.Б, № 3). Провода, соединяющие детектор с источником света, имеют низкое напряжение и не представляют опасности, поэтому вам не нужно заключать их в металлический или пластиковый кабелепровод.

Светодиодные сигнальные лампы Amico Outdoor Motion включаются только ночью, что позволяет сэкономить на счете за электроэнергию. Установка проста. Вы можете настроить время включения (1 минута, 5 минут и 10 минут), чувствительность диапазона и желаемый угол. IP65 водонепроницаемый против дождя или снега. Также работает в помещении в гараже, мастерской, складском помещении, складском помещении и тд.Нажмите здесь, чтобы узнать больше.

Введение в установку датчиков движения

Детекторы движения

просты в установке, но каждый тип и марка имеют свои особенности. Поэтому прочтите инструкции по установке, предоставленные производителем, и используйте эти пошаговые демонстрационные фотографии и советы экспертов в качестве общего руководства.

В большинстве случаев вы просто замените существующее приспособление новым, как показано на этой демонстрации. Однако, если вам нужно проложить новый электрический кабель и установить выключатель, работа может стать сложной.Электрический кабель, проложенный вне помещения, должен быть заключен в утвержденные кабелепроводы и защищенные от атмосферных воздействий электрические коробки (рис. C). Если вы не знакомы с кабелепроводами или правилами прокладки новых цепей, вызовите квалифицированного электрика.

Подключите провод к водонепроницаемой наземной коробке со стороны стены с помощью кабеля в пластиковой оболочке ИЛИ снаружи с помощью кабеля, проложенного внутри утвержденного кабелепровода.

Работа со старыми электрическими коробками тоже может быть сложной. Иногда они не содержат заземляющий провод оборудования (неизолированный медный или с зеленой изоляцией) или другие средства заземления, такие как металлический кабелепровод.Национальный электротехнический кодекс требует, чтобы все открытые металлические части светильников были заземлены, поэтому проконсультируйтесь с вашим электриком, чтобы определить, нужно ли прокладывать новый кабель с заземлением оборудования.

Отключите электропитание на главной панели и открутите старое приспособление.

Кроме того, многие электрические коробки, такие как неглубокий на Фото 2, больше не соответствуют минимальному размеру, требуемому кодексом.

Проверьте провода, чтобы убедиться, что ток отключен.Потрите один вывод тестера напряжения (который можно купить в хозяйственном магазине или в домашнем центре) о провод заземления, а другой провод сначала протрите горячим проводом (черный), а затем нейтральным проводом (белый). Если тестер загорается в любом случае, питание все еще включено. Прежде чем продолжить, выключите его на главной панели.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям для расчета размера коробки:

Добавьте количество горячих и нейтральных проводов, идущих в коробку (два на Фото 4),
один провод для всех вместе заземляющих проводов (один на Фото 4),
один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке один), и
два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике) / li>
Чтобы найти минимальный размер коробки, умножьте полученную сумму на пространство, необходимое для самого большого провода, 2.00 куб. дюйма для провода калибра 14 в нашем примере (2,25 кубических дюйма для провода калибра 12).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Провода ввода коробки (нейтральный и горячий)	2
Провода заземления (общее количество считается как 1)	1
Зажимы	1
Детектор и лампы (считайте как 2)	2
Итого	6

Проволока 14 калибра требует 2 куб.дюйм пространства на провод.
2 куб. дюйм. / провод Х 6 проводов = 12 куб. дюйм
Объем данного ящика = 16 куб. дюйм., так что он достаточно большой.

Вставьте новую электрическую коробку (или водонепроницаемую накладную коробку, Рис. C), если старая коробка слишком мала. На пластиковых ящиках указан размер в кубических дюймах.

Для установки этого светильника пришлось заменить старую коробку на более крупную.

Установите приспособление в соответствии с инструкциями производителя.Пропустите провода через резиновую прокладку. Затем соедините нейтральный провод (белый), горячий провод (черный) и заземляющий провод (зеленый или неизолированный медный) с помощью соединителей.

Вот еще 8 советов по установке детектора движения

Крышка наружной распределительной коробки должна быть водонепроницаемой. Осторожно установите резиновую прокладку и, если вы положите ее на шероховатую поверхность (Фото 5), также заделайте ее герметиком.

Прикрутите приспособление на место, убедившись, что резиновое уплотнение закрывает края коробки, чтобы влага не могла попасть внутрь.При необходимости добавьте силиконовый герметик.

См. Рис. C для получения подробной информации о том, как установить навесной водонепроницаемый бокс вместо того, который мы использовали для скрытого монтажа.
Влага может просочиться в детектор и розетки и повредить их, поэтому найдите прибор под прикрытием или купите тот, у которого есть уплотнения лампы (Фото 6), и направьте свет вниз.
Тепло от лампочки может сбить датчик с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

Направьте датчик движения на зону, которую вы хотите охватить. Вкрутите лампочки и направьте их на место, которое вы хотите осветить. Держите лампы как можно дальше от датчика движения. Снова включите питание.

Настройте датчик так, чтобы избежать неприятных поездок из-за обычного проезжающего транспорта, животных, бассейнов с водой, кондиционеров, вентиляционных отверстий, а также деревьев и кустарников (Фото 7).

Протестируйте и настройте детектор движения, используя элементы управления чувствительностью и таймером, как описано в инструкциях производителя.

Закройте часть объектива пластиковой лентой, чтобы при необходимости сузить поле зрения.

Подайте заявление на получение разрешения на электрооборудование в местный инспекционный отдел и проверьте наличие специальных местных правил. Когда закончите, попросите инспектора проверить вашу работу.
Осторожно : Не позволяйте лестнице или телу касаться воздушных линий электропередачи. Они могли нанести смертельный удар.

Как работают детекторы движения?

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Где лучше всего разместить детекторы движения?

Введение в установку датчиков движения

Отключите электропитание на главной панели и открутите старое приспособление.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям для расчета размера коробки:

Добавьте количество горячих и нейтральных проводов, входящих в коробку (два на Фото 4),
один провод для всех вместе заземляющих проводов (один на Фото 4),
один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке один), и
два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике) / li>
Чтобы найти минимальный размер коробки, умножьте полученную сумму на пространство, необходимое для самого большого провода, 2.00 куб. дюйма для провода калибра 14 в нашем примере (2,25 кубических дюйма для провода калибра 12).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Провода ввода коробки (нейтральный и горячий)	2
Провода заземления (общее количество считается как 1)	1
Зажимы	1
Детектор и лампы (считайте как 2)	2
Итого	6

Проволока 14 калибра требует 2 куб.дюйм пространства на провод.
2 куб. дюйм. / провод Х 6 проводов = 12 куб. дюйм
Объем данного ящика = 16 куб. дюйм., так что он достаточно большой.

Для установки этого светильника пришлось заменить старую коробку на более крупную.

Вот еще 8 советов по установке детектора движения

Крышка наружной распределительной коробки должна быть водонепроницаемой. Осторожно установите резиновую прокладку и, если вы положите ее на шероховатую поверхность (Фото 5), также заделайте ее герметиком.

См. Рис. C для получения подробной информации о том, как установить навесной водонепроницаемый бокс вместо того, который мы использовали для скрытого монтажа.
Влага может просочиться в детектор и розетки и повредить их, поэтому найдите прибор под прикрытием или купите тот, у которого есть уплотнения лампы (Фото 6), и направьте свет вниз.
Тепло от лампочки может сбить датчик с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

Настройте датчик так, чтобы избежать неприятных поездок из-за обычного проезжающего транспорта, животных, бассейнов с водой, кондиционеров, вентиляционных отверстий, а также деревьев и кустарников (Фото 7).

Закройте часть объектива пластиковой лентой, чтобы при необходимости сузить поле зрения.

Подайте заявление на получение разрешения на электрооборудование в местный инспекционный отдел и проверьте наличие специальных местных правил. Когда закончите, попросите инспектора проверить вашу работу.
Осторожно : Не позволяйте лестнице или телу касаться воздушных линий электропередачи. Они могли нанести смертельный удар.

Лучшие розетки для выключателей с датчиком движения в 2020 году

Это самая нелюбимая часть возвращения домой.Вы спотыкаетесь в двери после очередной поздней работы и пытаетесь найти выключатель. Разве не было бы замечательно, если бы свет включился, как только вы откроете дверь?

Тогда, конечно, мы должны позаботиться об использовании электроэнергии. Наши ежемесячные счета за электроэнергию могут быстро выйти из-под контроля, если мы не осознаем, сколько энергии мы потребляем. Один из самых простых способов сэкономить на счете за электроэнергию – выключить свет в комнатах, которые мы не используем.

Обе эти проблемы можно решить с помощью переключателей света с датчиком движения.Эти удобные маленькие устройства довольно просты по своей природе. Просто установите их там, где находится обычный выключатель света, и они автоматически выключатся, если не будет обнаружено движение.

К сожалению, вы не можете просто взять любую старую модель и назвать ее днем. Выбирать нужно внимательно, иначе вы столкнетесь с серьезными проблемами. Во-первых, неточные и нечувствительные датчики движения означают, что свет может отключиться, пока вы все еще находитесь в комнате. Другие заставят вас махать перед собой руками, отчаянно пытаясь снова включить свет.

К счастью, существует несколько высококачественных моделей. Мы просмотрели и нашли лучшие переключатели света с датчиками движения на рынке. Сначала мы взглянем на тройку лучших. После этого мы поможем вам найти наиболее подходящий вариант.

Датчик движения Lutron Maestro Switch

Lutron производит всевозможные переключатели практически для любого внутреннего освещения. Все, от диммеров до пьедесталов и дистанционных переключателей, доступно и имеет положительные отзывы.Как ветеран индустрии освещения, мы знали, что можем доверить Lutron в изготовлении высококачественного переключателя. Давайте взглянем и посмотрим, как это работает.

Дизайн

Переключатель датчика движения Lutron Maestro разработан, чтобы выглядеть немного более современно, чем стандартный переключатель. Благодаря одной удлиненной кнопке и компактному сенсору он намного изящнее, чем мы привыкли. Сенсор покрыт плоской белой защитой, что делает его легкий внешний вид. Вы можете быть уверены, что этот переключатель впишется в любой интерьер и не привлечет лишнее внимание.

Чувствительность

Lutron Maestro использует передовую сенсорную технологию под названием XCT. Зондирование XCT основано на технологии, называемой пассивным инфракрасным излучением. По сути, датчик учитывает текущий инфракрасный сигнал помещения. Если этот сигнал меняется, он знает, что есть движение. Как это работает? Что ж, инфракрасный свет невидим для человеческого глаза. Хотя мы этого не видим, этот переключатель определенно может. Это означает, что датчик может обнаруживать движение с той же точностью, что и камера, что ставит его в отдельный класс.

Насколько мощный этот датчик? Этот одиночный выключатель может охватывать площадь до 900 квадратных футов. Это означает, что даже самые большие дома могут воспользоваться этим мощным переключателем.

Опора

Этот коммутатор может работать с мощным освещением, но требует только стандартного двухточечного подключения. Его электрическая схема промышленного уровня может управлять освещением такой же мощностью, как лампа накаливания 600 Вт, магнитный балласт 450 Вт, флуоресцентная лампа 360 Вт или вентиляторы на 3 А.Если ваша система не входит в эту категорию, вы можете использовать с ней любой балласт на 5 ампер. Однако для этого требуется заземляющий провод. В большинстве современных домов есть заземление, но если вы живете в очень старом доме, возможно, вам придется добавить его.

Характеристики

Есть несколько дополнительных функций, включенных в этот коммутатор, которые делают его на световые годы впереди конкурентов. Он имеет функцию определения дневного света, поэтому ваши огни будут включаться только тогда, когда они нужны. Производитель также включил удобный режим «вакансии», в который можно попасть, нажав большую кнопку выше.В режиме «Вакансия» свет не включается, когда вы этого не хотите. После нажатия индикатор не загорится снова, пока вы снова не выключите режим вакансии. Но он по-прежнему будет выключать свет, когда вы выходите из комнаты.

Topgreener TDOS5-J Датчик движения выключатель света

Topgreener предлагает большой выбор выключателей и розеток. Доступно все, от розеток высокой мощности до USB-портов для зарядки. Их внимание сосредоточено на ценности. Они часто предоставляют такие же высококачественные продукты по цене намного ниже, чем у конкурентов.Давайте посмотрим, что вы получите с этим превосходным переключателем с датчиком движения.

Дизайн

Выключатель света с датчиком движения Topgreener TDOS5-J выполнен в стандартном исполнении. Он действительно выглядит немного иначе, чем другие на рынке, но у вас не будет проблем с этим разобраться. Сверху у вас стандартный датчик движения. Он немного выпуклый, что дает ему возможность сканировать всю комнату. Внизу у вас есть удобный ручной переключатель, который позволяет переключаться между режимом обнаружения движения и режимом переключения.

Чувствительность

Этот переключатель оснащен мощным датчиком, который может обнаруживать движение с большого расстояния. Он не так чувствителен при обнаружении микродвижения, как предыдущий переключатель, но может покрывать площадь до 1200 квадратных футов. Это означает, что он идеально подходит для использования в бизнесе или промышленности, так же как и для домашнего использования. В наших тестах у нас не было проблем с автоматическим выключением или принудительным включением вручную. К нашему большому удовольствию, все сработало так, как описано.

Кроме того, он оснащен небольшой удобной функцией, известной как фотоэлемент. По сути, он позволяет переключателю определять уровень освещенности в комнате. Это отлично подходит для гостиных, спален или любой части вашего дома, которая получает достаточно естественного дневного света, чтобы свет не горел. Если эта функция включена, переключатель будет срабатывать только в течение дня.

Опора

Этот Topgreener TDOS5-J поддерживает любую систему освещения мощностью до 500 Вт. Однако его простой дизайн означает, что его действительно можно использовать для чего угодно.Всегда забываете выключить вентилятор после душа? Просто подключите вентилятор к этому переключателю, установите автоматическое выключение на 30 минут, и вам больше не придется об этом беспокоиться. Это поможет удалить влагу из дома, не беспокоясь об использовании электричества.

Характеристики

Есть несколько дополнительных функций, которые они добавили в этот выключатель света, чтобы облегчить вам жизнь. Функцию автоматического отключения можно настроить. Когда движение больше не обнаруживается, свет будет гореть от 30 секунд до 15 минут.Это означает, что свет будет адаптироваться к вашим конкретным потребностям, экономя ваше время и деньги.

Коммутатор датчика присутствия Enerlites MWOS Dual Technology

Если вам нужно лучшее из лучшего, у Enerlites всегда найдется продукт для вас. Они часто смотрят на рынок и выясняют, какие углы были сокращены. Затем они переделывают общий продукт с использованием передовых технологий, которые вытесняют других из воды. Мы не могли протестировать автоматический выключатель света Enerlites и посмотреть, как он работает.

Дизайн

В конструкции переключателя датчика присутствия с двойной технологией Enerlites MWOS нет ничего особенного. У него стандартная кнопка внизу, обычный датчик движения вверху, а затем два небольших выреза в центре. Если вы смотрели на другие выключатели автоматического выключения, вам, вероятно, интересно, что это такое. По причинам, о которых мы поговорим позже, именно эти странно выглядящие вырезы делают этот переключатель наиболее точным на рынке.Помимо этого, он также имеет трехцветный светодиодный индикатор, который указывает, включена или выключена система обнаружения движения. Это позволяет быстро найти свет, если вы по какой-то причине его отключили, даже в темноте.

Чувствительность

Вверху находится стандартный инфракрасный датчик, который используется в большинстве переключателей с функцией обнаружения движения. Это не прецизионный датчик, который использовал Lutron, или датчик дальнего действия, который использовал Topgreener. Вместо этого они нашли лучшее решение: ультразвуковой датчик.

Что такое ультразвуковой датчик? Что ж, существует ряд частот, которые составляют диапазон возможных звуковых волн. Но не все эти звуковые волны слышны человеческому уху. Фактически, некоторые из этих звуковых волн чаще генерируются движением, чем речью или другими типами звука. Ультразвуковой датчик улавливает эти волны и может экстраполировать, происходит ли движение или кто-то просто оставил телевизор включенным. Это одна из самых точных технологий на рынке, которая стоит своих денег.

Опора

Этот переключатель хорошо сделан и может работать с большим количеством элементов при различных напряжениях и токах. В общей сложности он может выдерживать до 800 Вт мощности, проходящей через него.

Характеристики

Одной из наиболее примечательных особенностей этого переключателя является быстрое включение / выключение триггера. Через долю секунды после того, как вы войдете в дверь, ваш свет будет включен. Это на удивление приятно иметь, и мы считаем, что это имеет большое значение.

Его таймер регулируется от 15 секунд до 30 минут.Но у него есть второй таймер, который нас очень впечатлил. «Режим обхода» срабатывает, когда есть только один короткий период движения. В этом случае свет выключается максимум через 3 минуты. Таким образом, вы выбираете настройку длительного отключения, чтобы вам не приходилось беспокоиться о том, что свет погас, пока вы смотрите телевизор. Но когда вы просто быстро проходите по комнате, вам не нужно беспокоиться о том, чтобы потратить полчаса электроэнергии.

Еще одна вещь, которую вы можете настроить, – это уровень летнего времени.Вы не хотите, чтобы свет включался, когда ваша комната уже освещена, но этот уровень может быть разным для всех. Если вы используете свет для чтения, установите датчик так, чтобы он часто загорался, даже если он немного тусклый. Для ТВ-зала вы можете установить его намного ниже, так как умеренный уровень освещения не будет большой помехой.

Какой переключатель света с датчиком движения мне выбрать?

Кому-то все эти переключатели могут показаться одинаковыми. Но есть несколько ключевых отличий, о которых вам следует знать.

Если вас беспокоит декор вашей комнаты, вы, вероятно, захотите приобрести переключатель датчика движения Lutron Maestro. У него лучший дизайн, и он может вписаться в любое место.

Если говорить о цене, то Topgreener TDOS5-J удивительно доступен, и его легко добавить в любой бюджет.

Для тех, кто хочет все самое лучшее, переключатель датчика присутствия Enerlites MWOS является самым точным и чувствительным на рынке. Даже самые незначительные движения вызовут немедленную реакцию, поэтому вы никогда не останетесь в темноте.

Для установки этих переключателей вам понадобится только отвертка и несколько минут времени. Пока вы занимаетесь этим, подумайте о том, чтобы проверить одну из доступных настенных розеток USB. Эти небольшие устройства оснащены как привычными розетками переменного тока на 120 В, так и двумя портами USB на 1,5 В. Благодаря современным технологиям это невероятно удобно.

Top 5 Переключатели света с датчиками движения 2018

Переключатель света с датчиком движения часто также называют «выключателем освещения в помещении» или «выключателем освещения для свободного места».Но между ними есть разница.

Выключатель освещения присутствия автоматически включает свет, как только движение обнаруживается в диапазоне датчика, и автоматически выключает свет, когда движение больше не обнаруживается в диапазоне.

При использовании выключателя освещения вакантного места вам все равно нужно включать свет вручную, но выключатель позаботится о выключении света, когда датчик движения больше не обнаруживает никакой активности.

Lutron и Leviton – известные компании, специализирующиеся в области датчиков присутствия и свободного места в сочетании с выключателями света.Lutron Maestro – это, по сути, флагман переключателей света с датчиками движения. Но также портфолио Belkin WeMo теперь включает интеллектуальные датчики движения для управления освещением.

Вокруг этой технологии даже появился новый рынок под термином «умное освещение», который относится к энергоэффективным и автоматизированным системам освещения. Эти системы должны управлять своими собственными циклами питания в зависимости от таких условий, как дневное время или занятость. Не говоря уже об обычных возможностях, таких как программируемое расписание, удаленные веб-интерфейсы или даже приложения для смартфонов.

Что вам нужно знать

Практически все переключатели света с датчиком движения требуют заземления (это третий провод после черного и белого). Причина этого в том, что большинству диммеров, таймеров и переключателей датчиков движения требуется питание для работы. Очень часто нейтральный провод в переключателе отсутствует, поэтому умные инженеры нашли способ запитать устройство через заземляющий провод.
Вы можете точно настроить синхронизацию и чувствительность этих переключателей.Так что не беспокойтесь о том, чтобы сидеть в ванной, пока гас свет. Хотя вы можете найти похожие истории в Интернете, часто это просто вопрос правильной установки. Хорошая система домашней автоматизации требует времени и терпения.

Лучший выключатель света с датчиком движения

Вы знаете такую ситуацию, когда вы входите в дом или комнату с руками, полными вещей, и вам нужно включить выключатель? Или ваш ребенок будит вас, когда идет ночью в ванную через темный холл? Что ж, в большинстве случаев этот сценарий можно пропустить с помощью переключателя света датчика движения.Вы просто входите, и свет включается.

Сегодня модели очень продвинутые. Вам не нужно беспокоиться о том, что во время разговора с другом или на встрече свет погаснет, и вы все будете махать рукой, чтобы включить его снова.

На рынке доступно множество переключателей света с датчиками движения, и мы уже упоминали некоторые из них (Lutron Maestro и Belkin’s WeMo). Теперь давайте посмотрим, какие из них лучшие и в чем их особенности.

№ 5 – Belkin’s WeMo Switch + Motion

В нашей пятерке лидеров пятерка – это Switch + Motion от Belkin.Компания приложила все усилия, чтобы гарантировать, что вы никогда не войдете в темный коридор, возвращаясь домой с работы или сумасшедшей ночи. Switch + Motion – это не то, что вы ожидаете от переключателя. Его не ввинчивают в стену вместо традиционного выключателя. Но что это такое и для чего он нужен?

На самом деле Switch + Motion состоит из двух компонентов: переключателя и датчика движения. Назначение переключателя – подключить электрическое устройство. Детектор движения управляет переключателем, когда обнаруживает, что вы вошли в комнату.Устройства настраиваются отдельно через мобильное приложение и хорошо работают как с iOS, так и с Android.

Установка проста и понятна: после установки приложения WeMo и отправки учетных данных вашей беспроводной сети на вилку и детектор, вам необходимо подключить переключатель и следовать простым инструкциям в приложении. После ввода логина и пароля вы сможете управлять переключателем со своего мобильного телефона. Установка детектора движения идентична, но на этот раз вам нужно будет войти в беспроводную сеть детектора.

Теперь, после азарта, после того, как закончилась установка, можно начинать пользоваться устройством. Вы можете использовать переключатель для включения любого интеллектуального устройства, такого как кофеварка, лампа, вентилятор или любое другое. Кроме того, сам датчик имеет бледно-голубой свет, который загорается каждый раз, когда он обнаруживает движение, поэтому, если вы разместите его в коридоре или ванной, он будет полезен ночью.

Вы можете создавать правила, когда включать или выключать устройство, управляя ими со своего мобильного телефона.Например, переключатель может включить кофеварку до того, как сработает будильник, или включить свет, когда датчик обнаружит движение, а затем выключиться через 10 минут. Если вы по-прежнему хотите управлять переключателем вручную, он пропустит правила настройки и сразу же начнет работать, как указано.

Switch + Motion дает вам возможность работать с IFTTT, чтобы вы могли использовать различные поддерживаемые приложения. Однако есть одна вещь, которая может показаться вам сомнительной в этом интеллектуальном устройстве: датчик движения должен быть размещен рядом с переключателем.Но кабель достаточно длинный, так что вы можете найти подходящее место для датчика, которое не будет на вашем пути. Поскольку это не влияет на его функцию, мы не сочтем это серьезным недостатком.

Учитывая все его особенности, можно сказать, что Switch + Motion – это правильная комбинация интеллектуальных функций в двух устройствах. Это отличное устройство для новичков в мире приложений для умного дома. Оно даст вам возможность управлять желаемым устройством и светом, оно простое в установке, имеет разумную цену и хорошо работает.Итак, как только вы подключитесь к преимуществам интеллектуальных устройств с этим, продолжайте и обогатите свой дом другими более продвинутыми устройствами.

№ 4 – ecobee Switch +

Вам обязательно понравится Switch +. Вы можете задаться вопросом, почему в него интегрировано так много функций, но как только вы попробуете все из них, вам это понравится. Зачем? В Switch + встроено так много всего: это переключатель, есть датчик движения, он работает по беспроводной сети с термостатом Ecobee (ожидаем его в ближайшее время) и, ну, он не работает с Alexa.Он интегрирован !!! Но давайте начнем с самого начала. Установка.

Сначала вам нужно заменить традиционный выключатель. Инструкция есть, и замена должна быть простой, даже если вам придется обращаться с проводами и отверткой. Но как только вы закончите, настройку приложения и запуск переключения можно будет выполнить за пару минут. Вам необходимо загрузить приложение и следовать инструкциям, чтобы приложение распознало ваш Switch +. Когда вы закончите, настройте учетную запись Alexa для предпочтений и начните пользоваться своим новым устройством.

Что можно сказать о функции Switch +? Во-первых, это переключатель, поэтому давайте сначала проверим эту функцию.

Как выключатель света, Ecobee Switch + работает хорошо. У него есть несколько способов управления освещением: нажатие кнопки освещения вручную, управление датчиком движения или голосовое управление. Датчик движения очень отзывчивый и работает без задержек. Если вас нет рядом, он выключит свет. Эта функция полезна, если у вас есть дети, которые бегают и оставляют свет включенным, где бы они ни были.Функция «Не беспокоить» не позволяет свету автоматически включаться, например, ночью в спальне, когда вы поворачиваетесь во сне. С помощью этой функции датчик движения отключается.

Функция Alexa – отличное дополнение, и если у вас ее еще нет, это может стать отличным знакомством с умным динамиком для вас. Сначала может показаться странным разговаривать с настенным выключателем, но это не смешнее, чем разговаривать с любым другим домашним устройством. Как и в случае с любым устройством Echo, вам нужно будет сказать «Alexa», чтобы разбудить его, а затем задать любой вопрос или команду.В коммутаторе интегрированы все навыки Alexa, и вы можете слышать новости, шутки или управлять любым другим подключенным интеллектуальным устройством.

Вы также можете слушать свои любимые мелодии из Amazon Music через динамик. Эта функция достаточно хороша, если вы ожидаете, что звук будет заполнять маленькую или среднюю комнату. Но для больших пространств вам понадобится больше. Динамик небольшой, и поскольку основная функция переключателя – не воспроизведение музыки, не следует ставить это в минус Switch. +

Связь с термостатами ecobee скоро будет доступна.Это полезная функция, потому что вы больше не будете полагаться только на температуру вокруг термостата, но вы также будете измерять ее в удаленных местах в доме.

Switch + интегрирован не только с Alexa. Он также совместим с Apple Homekit, SmartThings, Google Assistant и IFTTT.

Ecobee’s Switch + – отличное устройство, которое нужно иметь не только как переключатель с датчиком движения, но и как устройство Alexa, которое позволит вам увидеть все его преимущества и стать на шаг ближе к полному благоустройству вашего дома.

№ 3 – Leviton IPS02

На нашем третьем месте один из бестселлеров Amazon, Leviton IPS02, порадует вас, даже если он не реализовал Alexa. Тем не менее, это будет ваш нуждающийся друг, когда вы войдете в прачечную с руками, набитыми одеждой, или в гараж ночью.

Leviton IPS02 подходит для стандартной настенной коробки, так что вы можете просто заменить им стандартный выключатель. Нейтральный провод не требуется, но вам придется соединить его с заземляющим проводом.Поскольку в датчике используется пассивная инфракрасная технология, перед установкой необходимо знать несколько вещей.

Во-первых, он требует четкого обзора пространства, которое он будет покрывать, любое препятствие будет препятствовать обнаружению движений. Итак, лучше всего разместить его в таком месте, чтобы обеспечить четкий обзор пространства, которое он должен покрыть.

Во-вторых, следует иметь в виду, что IPS02 лучше всего работает на небольших участках с высоким уровнем движения. Чем больше активности в этом районе, тем больше датчиков будет способствовать удобству и экономии энергии.

Кроме того, избегайте установки в местах с сильным воздушным потоком, поскольку это может быть ошибочно определено как движение.

Поле зрения IPC02 составляет 180 градусов, поэтому он полностью покрывает окружающую территорию. Площадь покрытия 900 квадратных футов делает его идеальным даже для большой гостиной, размер которой составляет примерно 9 м x 9 м. Однако, если он вам нужен только для практических целей, он хорошо подойдет для подвалов, кладовых, прачечной, складских помещений и гаражей. Он совместим со светодиодами, КЛЛ и лампами накаливания.

Вы можете настроить автоматическое выключение света через 30 секунд, 5 минут, 15 минут или 30 минут, в зависимости от того, в какой комнате находится выключатель и как долго вы в среднем работаете или остаетесь. Например, в идеале подойдет освещение в подвале. можно настроить на выключение через 5 минут, а выключатель в ванной можно настроить на выключение через 15 минут после того, как вы его оставите. Вы также можете запрограммировать его на работу в качестве переключателя свободного места: включать его, когда вы входите в комнату, и автоматически выключать, когда вы выходите из нее.

Несмотря на то, что это не подключенный интеллектуальный коммутатор, он весьма полезен в перечисленных ранее областях, и с разумной ценой вы можете проверить, как работает хороший коммутатор с детектором движения, а позже приобрести себе более сложный.

№ 2 – TOPGREENER TSOS5

Третий бестселлер на Amazon и второй в нашем списке, TSOS5 Top Greener может быть именно тем, что вам нужно от выключателя света детектора движения. И когда вам не нужен такой переключатель, у вас по-прежнему есть возможность отключить датчик и использовать традиционный переключатель.

Установка проста, а с помощью отвертки и плоскогубцев она займет около десяти минут. Однако TSOS5 немного больше по размеру, чем традиционные, так как пассивный ИК-датчик выступает из стены. Но с таким внешним видом он имеет отличную видимость на 180 градусов и максимальную зону покрытия до 980 квадратных футов.

Переключатель хорошо работает во всех областях и совместим с CFL, светодиодами и лампами накаливания. Имеет три режима: автоматический, включен и выключен. В автоматическом режиме он работает как датчик присутствия с функциями автоматического включения и автоматического выключения.Используя режимы включения и выключения, вы сможете отключить датчик и использовать переключатель датчика как обычный выключатель света.

Чувствительность датчика движения регулируется в четырех положениях, вы можете установить ее от 30% до 100%. Время, по истечении которого свет погаснет, если датчик включен, составляет от 15 секунд, 10 минут, 20 минут и 30 минут. Настройки задержки времени, диапазона и уровня освещенности легко доступны и регулируются и находятся за крышкой.

Несмотря на то, что PIR работает на разнице температур движущегося человеческого тела и окружающей среды, отзывы пользователей показывают, что даже в прачечной, когда машина излучает тепло, она не включается. Но в качестве преимущества датчики движения имеют уникальную линзу Френеля, которая делит зону покрытия на зоны и улучшает обнаружение небольших движений.

Общее впечатление такое, что TSOS5 Top Greener – это хороший выключатель света с датчиком движения, который сэкономит вам деньги на ежемесячных счетах за электроэнергию и позволит вам вручную работать с ним, когда вам не нужны его функции датчика движения.

№ 1 – Датчик-переключатель Lutron Maestro (MS-OPS2)

Lutron Maestro MS-OPS2 – это усовершенствованный вариант переключателей света с датчиком движения по сравнению с TSOS5 Top Greener и IPS02 Leviton. Вот почему он стоит на первом месте среди этих двух и является бестселлером на Amazon. Но давайте посмотрим, что ставит его на первое место среди бестселлеров.

Установить MS-OPS2 довольно просто. Это осуществляется простой заменой традиционных переключателей, и это займет у вас около 15 минут.Хотя для этого требуется заземляющий провод, которого может не быть в стандартных переключателях, нейтральный провод не требуется, в отличие от многих сенсорных переключателей.

Настройка также проста. Период выключения после отсутствия движения в помещении осуществляется удержанием кнопки до тех пор, пока она не мигнет соответствующее количество раз, указанное в инструкции. Переключатель позволяет свету оставаться включенным в течение 1, 5, 15 или 30 минут после того, как он не обнаруживает движения в зоне.

Несмотря на то, что MS-OPS2 является переключателем присутствия, вы также можете установить его как переключатель свободного места, чтобы вы могли включать свет вручную, и он выключался автоматически.Например, если вы идете в подвал, вы можете включить его вручную, но при выходе с полными руками выключение света произойдет автоматически. Однако загрузка должна выполняться вручную. Но если вы в конечном итоге захотите изменить свою занятость на переключение на вакансию, вы можете сделать это бесплатно и без хлопот с новой установкой.

Еще одним преимуществом MS-OPS2 является то, что он имеет дополнительный режим для определения дневного света, поэтому свет включается только тогда, когда естественного света недостаточно.Еще одна хорошая вещь – это то, что он может узнать, что значит достаточно дневного света. Что это означает? Что ж, у вас есть возможность выключить свет в течение пяти секунд после входа в комнату, если там достаточно дневного света. Со временем он узнает, что дневного света достаточно, и в будущем не будет включать такое же количество естественного света.

MS-OPS2 работает с пассивными инфракрасными датчиками и имеет дополнительную технологию Lutron® XCT для точного обнаружения движения, такого как набор текста на столе или чтение, гарантируя, что свет не выключается так неожиданно.Мелкие движения обнаруживаются в области 20 футов x 20 футов (6 м x 6 м). Зона покрытия основного движения намного шире, до 30 футов x 30 футов (9 м x 9 м). Поле зрения 180 градусов. Дизайн продуман и элегантен, а сенсор не выступает так сильно, как в некоторых других моделях.

Вам не нужно беспокоиться о том, какой у вас тип света, потому что MS-OPS2 работает со всеми типами: галогенными, лампами накаливания, ELV, CFL, MLV, LED, электронными флуоресцентными и магнитно-флуоресцентными. Такая совместимость упрощает процесс выбора при покупке новых ламп и позволяет использовать любую доступную, если у вас нет любимого типа.

Со всеми его функциями ясно, почему MS-OPS2 – нет. 1 в нашем списке. Если вы действительно не хотите получать какие-либо подключенные интеллектуальные переключатели с функцией обнаружения движения, этот наверняка удовлетворит все ваши потребности.

Заключение

Выключатель света с датчиком движения действительно может облегчить вам жизнь, не говоря уже об экономии энергии в тех областях, где легко забыть выключить свет. С таким большим количеством доступных вариантов и нашим списком из пяти лучших, мы уверены, что вы сделаете отличный выбор, соответствующий вашим потребностям.

Обновлено в октябре 2018 г .: Мы добавили пятерку лучших переключателей света с датчиками движения. Обновления подчеркнуты для облегчения отслеживания.

Подключение двух внешних фонарей к одному переключателю

Как подключить два наружных осветительных прибора безопасности: наиболее распространенные соединения проводки для двух наружных осветительных приборов.

Подключение переключателя для двух наружных фонарей движения
Электрический вопрос: Какая правильная проводка выполняется при добавлении второго внешнего фонаря движения к существующему переключателю?

Невозможно выполнить проводку от существующего светильника, поэтому проводка должна быть от переключателя.
Я знаю, что все белые провода нужно соединить вместе с заземлением.
Оба черных источника света идут на терминал вместе?

Этот вопрос по электрике пришел от: Рона, домовладельца из Аллентауна, штат Пенсильвания.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Рон.

Как подключить внешние осветительные приборы безопасности движения

Применение: Электропроводка охранных осветительных приборов.
Уровень квалификации: от начального до среднего.Этот проект электропроводки лучше всего выполнить лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: основные ручные инструменты и безопасная лестница.
Расчетное время: зависит от личного опыта, светильника и доступа к светильнику.
Меры предосторожности: Определите цепь светильника, выключите ее и пометьте примечанием перед работой с проводкой.
Примечание. Запасные части светильника должны быть совместимы с типом установленных ламп.

Наиболее распространенные электрические соединения для двух наружных осветительных приборов
- Черные провода, идущие к осветительным приборам, необходимо соединить вместе, но не на переключателе, вместо этого соедините два провода после переключателя.
- При такой конфигурации проводки вы получите 3 черных провода:
  - Один черный провод для переключателя в качестве источника питания.
  - Один черный провод для света №1.
  - Еще один черный провод для света №2.

Подробнее о подключении защитных огней и датчиков движения

Детектор движения

Установка осветительных приборов для детекторов движения
Установка осветительных приборов для детекторов движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий наружный настенный светильник.

Электропроводка переключателя света

Электромонтаж переключателя света – схема 1
Полностью объясненные изображения и электрические схемы подключения переключателей света, описывающие наиболее распространенные переключатели, начиная с фото-схемы 1.

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В

Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрических диапазонов
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как искать и устранять неисправности и ремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Базовая домашняя электрическая проводка на примере

Краткий обзор домашней электропроводки

Поможем правильно подключить

Узнайте больше из моего курса «Домашняя электрическая проводка»:

Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны – никогда не работайте с цепями под напряжением!
Проконсультируйтесь со своим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Выключатель с датчиком движения, схемы

Где выгодно использовать выключатели с датчиком движения?

Принцип работы

Как самостоятельно подключить датчик движения

схема, монтаж, правильные настройки и советы установки

Основные функции и принцип работы

Двухпроводное подключение датчика движения

Монтаж

Настройка

Преимущества

Недостатки

Трехпроводная схема подключения датчика движения

Монтаж

Настройка и регулировка чувствительности

Преимущества и нюансы использования

Недостатки

Схема включения датчика движения с выключателем

Подключение трехпроводного датчика к двум проводам

Недостатки

Схема с двумя датчиками

Схема с пускателем или контактором

Неполадки в работе или ошибки подключения

Заключение

Подключение датчиков движения.Виды и схемы.Работа и особенности

По месту расположения:

По принципу действия:

По виду срабатывания:

По конструкции:

По типу монтажа:

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:

Подключение датчиков движения сопровождается некоторыми особенностями:

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Похожие темы:

особенности монтажа и необходимые инструменты

Схема датчиков движения для освещения

Подключение датчиков освещения

Схема подключения ДД с выключателем для уличного освещения

Рекомендации по выбору места монтажа

Настройка после подключения

Подключение датчика движения – схема подключения датчика движения

Область применения датчиков движения.

Подключение датчика движения для освещения своими руками

Область применения

Плюсы от использования датчика

Разные варианты подключения

Монтажные работы

Советы по расположению и эксплуатации

Использование переключателей света с датчиком движения

Функция

Опции

Электропроводка

для детектора движения

Экспертная помощь и совет по домашней системе сигнализации.

The Maestro Motion Sensor Light Switch

Как преобразовать внешний свет в датчик движения?

Как работают детекторы движения?

Где лучше всего разместить детекторы движения?

Введение в установку датчиков движения

Как рассчитать подходящий размер электрической коробки?

Вот еще 8 советов по установке детектора движения

Как работают детекторы движения?

Где лучше всего разместить детекторы движения?

Введение в установку датчиков движения

Как рассчитать подходящий размер электрической коробки?

Вот еще 8 советов по установке детектора движения

Лучшие розетки для выключателей с датчиком движения в 2020 году

Датчик движения Lutron Maestro Switch

Дизайн

Чувствительность

Опора

Характеристики

Topgreener TDOS5-J Датчик движения выключатель света

Дизайн

Чувствительность

Опора

Характеристики

Коммутатор датчика присутствия Enerlites MWOS Dual Technology

Дизайн
