Подключение газовой варочной панели с электроподжигом к магистрали или баллону

Работы по подключению газового оборудования проводят в соответствии с жесткими нормативами и правилами. Так как газ — это взрывоопасное вещество, в процессе настройки оборудования важно соблюдать технику безопасности. Чтобы избежать аварийных ситуаций, подключение газовой варочной панели рекомендуют выполнять с участием квалифицированных специалистов.

Содержание

1. Уголок для подключения газовой варочной панели
2. Как правильно подключить газовую варочную панель своими руками
3. Как подключить варочную панель к газовому баллону
4. Как подключить варочную газовую панель с электроподжигом
5. Заключение

Уголок для подключения газовой варочной панели

Замену и подключение газового оборудования проводят после уведомления газовых служб. При этом соблюдают правила и нормативы установки. Сначала выбирают место монтажа.

Панель устанавливают рядом с газовой магистралью. Расстояние варьируется за счет длины гибкого шланга. Когда понадобится перепланировка и перенос газовой трубы, проводят согласование с газовой службой. Только ее специалисты осуществляют эти действия.

Размер варочной панели должен соответствовать размеру столешницы, в которую ее планируют монтировать. Расстояние от края до установленного устройства должно быть не меньше 5 см. Для монтажа выбирают поверхности толщиной не менее 38 мм.

Если столешница сделана из ДСП, МДФ или дерева, то врезку осуществляют самостоятельно. Материал из искусственного камня доверяют профессионалу.

Совет. Перед установкой изучите техническую документацию к устройству, в ней дан шаблон, рекомендации по разметке столешницы и размеру пропила.

Для самостоятельной врезки потребуются электрический лобзик и дрель со сверлом. Сначала поверхность размечают. Для этого панель прикладывают к поверхности и обводят ее. Либо используют более точный вариант, который требует расчета центра.

Процесс следующий:

1. На поверхности размечают границы внутреннего пространства шкафа. В него будет встроено устройство.
2. Из углов размеченного пространства чертят диагональные линии, их пересечение — центр поверхности.
3. Через центр проводят перпендикулярную и параллельную линии, на которых размечают габариты панели.
4. Через метки чертят прямые линии — получается прямоугольник, который соответствует размерам устройства.

После того как контур расчерчен, его выпиливают. Для этого по углам прямоугольника делают отверстия с помощью сверла. В них вставляют пилку лобзика, который ведут по прямой от угла к углу. Чтобы избежать сколов, края столешницы оклеивают малярным скотчем.

После изготовления отверстия делают примерку. Края столешницы шкурят и пылесосят. Затем подготавливают устройство. Устанавливают жиклеры, закрепляют сантехнический уголок и герметизирующую прокладку. Фиксируют на входе гайку, к которой будет крепится гибкая подводка. Затем на панель прикрепляют монтажные планки, которые входят в комплектацию, и выполняют монтаж.

Для этого:

1. Пропил промазывают санитарным герметиком, защищающим края от влаги и осыпания, прокладывают уплотнителем.
2. В отверстие помещают варочную панель и выравнивают ее.
3. Крепежные элементы, которые расположены снизу устройства, цепляют за столешницу и затягивают.
4. Выступающий уплотнитель аккуратно обрезают ножом.

Как правильно подключить газовую варочную панель своими руками

Чтобы подсоединить варочную панель к газовой магистрали, потребуется газовый ключ, отвертка, плоскогубцы, шланг и ФУМ-лента.

Длина газового шланга не должна превышать 3 м, соединение кусков отвода не допускается. Он может быть с тканевой или металлической оплеткой.

Большой популярностью пользуются сильфонные отводы, отличающиеся износостойкостью и длительным сроком эксплуатации. Резиновые рукав приобретают в случае крайней необходимости. При покупке газового шланга обязательно проверяйте наличие сертификата.

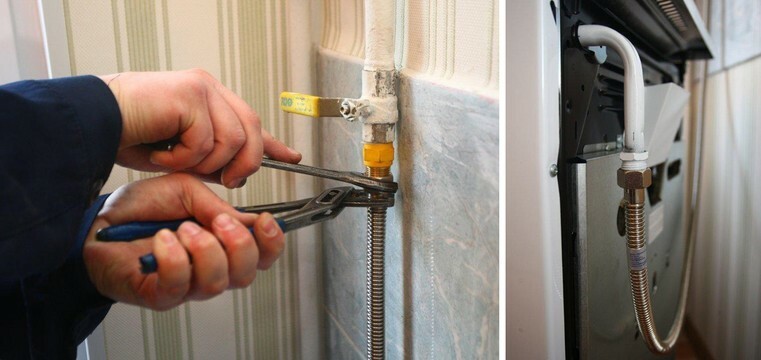

Один конец отвода подсоединяют к магистральной трубе. Другой — к сантехническому уголку варочной поверхности.

Его плотно прикручивают с помощью гайки и герметизируют ФУМ-лентой либо используют лен и пасту для газа. Подмотку накручивают по часовой стрелке. Гайки гибких шлангов должны содержать уплотняющие кольца. Их насаживают руками, после чего затягивают газовым ключом.

Справка. Специалисты рекомендуют подсоединять сильфонный шланг не напрямую к газовым вентилям, а через сантехнический сгон и штуцер.

Если требуется присоединить одновременно варочную панель и духовку, используют две подводки. Эти действия согласуют с газовой службой. Специалисты этой организации делают разводку газовой трубы.

После присоединения шланга проверяют герметичность соединений. Их промазывают мыльным раствором. Откручивают вентиль и пускают газ. Если пены нет, то все сделано правильно. Если на соединениях появились мыльные пузырьки, то газ перекрывают. В проблемном месте подкручивают гайку. И проверяют герметичность снова. Процесс продолжают до тех пор, пока не перестанет образовываться пена.

После этого подключение должен проверить работник газовой службы. Он составляет заключение с указанием даты посещения, марки и серийного номера газового оборудования, типа подводки. До его прихода начинать эксплуатацию варочной панели не рекомендуют.

Затем попеременно включают все горелки устройства, проверяют работу с разными режимами регулировки. Для розжига используют спички. Ни в одном из режимов огонь не должен гаснуть. Если при смене режима интенсивность подачи газа не меняется, обращаются в сервисный центр. Это говорит о возможном браке товара. После проверки конфорок устанавливают решетку для посуды и начинают использовать устройство.

Как подключить варочную панель к газовому баллону

Газовый баллон устанавливают на удалении в 0,5 м от варочной панели и 1 м от отопительных приборов.

Для нормализации горения его подключают к устройству через редуктор. Давление на выходе и пропускную способность подбирают под параметры каждой модели.

Газовый баллон соединяют с плитой с помощью гибких резиновых шлангов для горючих углеводородов. Подключение выполняют через штуцер с укреплением винтовым хомутом. Такой же штуцер устанавливают на патрубке панели, обжимая его хомутом.

Длина гибкого шланга должна быть не более 150 см. Также для присоединения используют металлический сильфонный шланг. При подключении нескольких баллонов применяют соединительную рампу.

Этапы подключения варочной панели к баллону те же, что и при подключении к газовой магистрали. Отличие заключается в доработке устройства, обеспечивающее более эффективный процесс горения.

Обычно в комплекте с бытовым прибором идет два типа жиклеров. Одни предназначены для магистрального газа, у них больший диаметр отверстия. Другие — для присоединения к баллону. По умолчанию в панели устанавливают жиклеры для газопровода.

При необходимости их меняют с помощью ключей, идущих в комплекте.

Замену производят двумя способами в зависимости от конструкции плиты. Для этого снимают корпус горелки и смотрят внутрь посадочной гильзы. Если на дне виден жиклер (шестигранная головка с отверстием), то его выкручивают торцевым ключом на 7 или 8 мм. На его место вкручивают новый.

Когда внутри виден конус с отверстием, снимают верхнюю панель плиты. Для этого откручивают болты со всех сторон. Жиклер в этом случае не выкручивается — он запрессован на сальниковых уплотнениях. Чтобы достать его с посадочного штуцера, разжимают усы обжимной муфты. Затем сдвигают сопло вниз вместе с подводящей трубкой. Жиклер вынимают, а на его место устанавливают новый.

После доработки панель устанавливают на место, выравнивают, закрепляют и присоединяют шланг. На вентиль баллона накручивают и затягивают гайку редуктора. Если используют гибкий шланг, его надевают на штуцер и обжимают хомутом. Если для соединения применяют сильфонную трубку, то штуцер выкручивают из корпуса редуктора и вкручивают в него резьбовой переходник необходимого размера.

После сбора всей конструкции соединения проверяют на герметичность с помощью мыльного раствора. Для этого вентиль на баллоне открывают, регулятором редуктора устанавливают нужное давление. Если пены нет,  все сделано правильно.

Затем последовательно разжигают все конфорки и проверяют их работоспособность. Если они коптят, то на редукторе уменьшают давление. После подключения приглашают работника газовой службы, чтобы он зарегистрировал новое оборудование.

Как подключить варочную газовую панель с электроподжигом

Варочные панели с электроподжигом должны подключаться к газовой магистрали или баллону любым шлангом, кроме тех, которые имеют оплетку из металла. В случае короткого замыкания они вызовут возгорание и взрыв газа.

Для подключения устройства к электросети предусматривают наличие влагозащищенной розетки, обеспечивающей бесперебойное электропитание. Она должна соответствовать вилке по типу разъема. Розетку располагают недалеко от панели, высота установки — не выше 90 см. При этом она не должна находиться на одном уровне с варочной панелью.

Важно! Включение через тройник или переноску не допускается.

Чтобы подключить устройство мощностью до 3,5 кВт, необходимы розетка на 16 А с заземлением и трехжильный кабель ВВГ-П 2,5 мм. Для более мощного прибора потребуется розетка на 40 А и кабель 3,5 мм. Специально для газового оборудования в электрическом щитке устанавливают УЗО или дифавтомат.

Для подключения варочной панели к электросети воспользуйтесь услугами электрика.

Заключение

Газовую варочную панель можно установить самостоятельно. Однако это требует наличия определенных знаний, соблюдения нормативов и правил техники безопасности. Если вы сомневаетесь в своих силах, то лучше пригласить квалифицированных специалистов, которые выполнят все работы в соответствии с требованиями. Это обезопасит от неприятностей с газовиками и штрафных санкций.
