Подключение датчика движения с выключателем

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя

1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

2. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

3. Возможно ли встроить ДД в бетонный потолок?

а) да;

б) нет.

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

• 2-х проводные;
• 3-х проводные;
• С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

• Ультразвуковые, реагируют на звуковые высокочастотные волны;
• Микроволновые, срабатывают на высокочастотные радиоволны;
• Инфракрасные, функционируют при обнаружении теплового излучения;
• Активные, работают при наличии передатчика и приемника инфракрасного излучения;
• Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

На фото: Схема работы инфракрасного датчика

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

• L — для подключения фазы;
• N – для подключения к нулю;
• A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику, то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя, монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.

На фото: а) подключение датчика без выключателя; б) подключение с выключателем.

Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.

На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.

Схема подключения к двум модулям датчиков движения

Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

• Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
• В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
• Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля.  Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.

На фото: варианты подключения устройства

Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

1. К ДД приходит кабель питания и выходит на осветительный прибор.
2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

На фото: подключение с использованием магнитного контактора.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

Пример соединения кабелей

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД, возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД.

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.

Схема подключения дополнительного устройства

Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

• MrBeams MB980
• Sapsan PIR-80
• Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Подключение датчика движения для освещения: видео, фото, схемы

• Статья
• Видео

Перед тем как переходить к инструкции по подключению датчика движения для освещения своими руками, хотелось бы отметить, что рассматриваемое устройство — это не одно и тоже что и датчик освещенности, о котором мы уже говорили в предыдущей статье. Данное изделие предназначено для моментального включения света при попадании какого-либо объекта в зону обнаружения. О том, как самому установить и подключить сенсор движения мы поговорим далее!

• В чем заключается принцип работы?
• Способы подсоединения к сети
• Инструкция по монтажу

В чем заключается принцип работы?

Многие задаются вопросом, как именно работает данный детектор. Чтобы читатели «Сам электрика» были полностью осведомлены, сначала быстро пробежимся по основному принципу действия сенсора.

Срабатывание и включение светильника будет зависеть от того, какой тип детектора Вы выбрали. На сегодняшний день существуют следующие виды датчиков движения для освещения:

• звуковые — срабатывают на уровень шума в зоне обнаружения;
• колебательные – замыкают цепь, если обнаружат вблизи движущийся объект;
• инфракрасные – реагируют на тепло.

Для уличного применения лучше всего установить второй вариант датчика движения, который также подойдет и для использования в квартире (подъезде). Остальные два варианта чаще используются в охранных системах. Что касается самого принципа действия, тут все не сложно – детектор при обнаружении объекта (либо звука/ повышения температуры) подает сигнал, в результате чего реле замыкает цепь и происходит включение лампочки.

Кстати простой детектор можно сделать своими руками, если конечно имеете малейшие навыки работы с паяльником. Если возник интерес к созданию такой полезной самоделки, рекомендуем просмотреть видео урок, предоставленный ниже.

Делаем детектор своими руками

Способы подсоединения к сети

Второй, немаловажный нюанс, который Вы должны знать – схема подключения датчика движения к освещению. На сегодняшний день устройство можно подсоединять напрямую к светильнику, через обычный выключатель или в комбинации с еще одним детектором, установленном в другом месте.

К Вашему вниманию все четыре варианта разводки провода к клеммам:

Кстати, совсем не обязательно выводить новую линию от распределительной коробки, создавая дополнительные штробы в стене. Устройство для управления светом можно подсоединить к розетке, подключив электрический шнур с вилкой либо «врезать» напрямую к месту подключения люстры к электросети. Также существуют современные модели, работающие от батарейки (беспроводные).

Что касается первой схемы подключения датчика движения, она наиболее простая, но в то же время и наименее удобная для использования в доме и квартире, т.к. свет будет включаться только тогда, когда произойдет обнаружение. Второй вариант более удобный, потому что появляется возможность переключить цепь на обычный клавишный выключатель. В этом случае ток будет поступать в обход детектору, что позволит сделать освещение в комнате постоянным до тех пор, пока выключателем не разомкнуть цепь вручную.

Электрическая схема с магнитным пускателем применяется в том случае, если Вы решите подключить к детектору мощные источники света, к примеру, несколько прожекторов. Дело в том, что одной из характеристик датчика является номинальная мощность, которая чаще всего варьируется в пределах от 500 до 1000 Вт. Если суммарная мощность источников света больше, чем в характеристиках, нужно обязательно добавить в цепь магнитный пускатель.

Последняя схема подключения используется в том случае, если необходимо осуществлять наблюдение за просторным помещением или извилистым коридором. Связано это с тем, что максимальная зона действия обычного устройства не превышает 12 метров (дорогие современные модели могут обнаруживать объект и в пределах 20 метров). Если Вы захотите осуществлять контроль большой территории, к примеру, сада на даче, который будет подсвечиваться уличным фонарем, одного детектора не хватит и территория будет только частично под контролем. Такая же ситуация и с извилистым коридором, в котором Вы решите установить датчик движения для освещения. Каждый поворот это преграда, за которой контроль осуществляться не будет. Именно поэтому, чтобы происходило срабатывание, а соответственно и включение света, придется в нескольких точках осуществить подключение детекторов.

Инструкция по монтажу

С монтажной схемой и принципом действия устройства мы разобрались. Осталось последнее и самое главное – предоставить технологию подключения датчика движения для освещения.

Итак, чтобы подключить датчик движения к сети 220 В своими руками, Вы должны выполнить следующие этапы:

1. Определитесь со схемой подключения.
2. Выберите наиболее подходящее место для того, чтобы установить детектор. Чаще всего корпус крепится в углу комнаты либо на потолок. Если Вы решили осуществлять монтаж на улице, тут уже необходимо действовать по обстоятельствам. Главный фактор – угол обзора сенсора. Вы должны подобрать наиболее оптимальное место размещения корпуса, чтобы свести к минимуму все мертвые зоны. Обычно для этого используют несущую стену постройки либо опору уличного фонаря.
3. Отключите электроэнергию на вводном щитке, т.к. Вам придется иметь дело с оголенными вводными жилами от сети.
4. Согласно выбранной схеме подключите 3 провода к клеммам на корпусе датчика (их можно увидеть на фото выше) и в самом светильнике. Соблюдайте цветовую маркировку проводов и опирайтесь на обозначения над разъемами, чтобы не перепутать жилы. Перепутав фазу и ноль Вы не только навредите электропроводке, но можете и подвергнуть свою жизнь опасности, так что будьте осторожнее.
5. Настройте регуляторы на корпусе, чтобы они были в оптимальных положениях. На передней панели датчика движения Вы можете увидеть до четырех основных регуляторов: «LUX» — уровень освещенности, при котором происходит срабатывание, «TIME» — время задержки отключения света, после обнаружения, «SENS» — чувствительность устройства к срабатыванию, «MIC» (встречается не во всех моделях) – регулировка уровня шума пи котором произойдет замыкание цепи. Все эти регуляторы должны настроиться в индивидуальном случае. К примеру, зачем детектор освещения будет включать свет днем или на целых 420 с (максимальная уставка), если можно выставить срабатывание только ночью, на 10 секунд при этом, если это будет человек, а не кошка или другой небольшой объект (пример для уличного применения). Более подробно о настройке датчика движения мы рассказали в отдельной статье.
6. Включите электроэнергию на щите и переходите к тестированию, возможно, придется поменять уставки либо местоположение изделия.

Вот и вся пошаговая инструкция по монтажу детектора! Надеемся, что теперь Вы знаете, как установить и подключить датчик движения для освещения своими руками! Чтобы Вы наглядно увидели всю сущность мероприятия, предоставляем данную видео инструкцию:

Монтаж потолочного детектора

Напоследок хотелось бы дать пару советов по установке и подключению датчика движения для освещения. Во-первых, желательно размещать корпус изделий подальше от устройств, излучающих электромагнитные волны, т.к. они могут спровоцировать ложное срабатывание. Во-вторых, почаще протирайте пыль с линзы, т.к. любое загрязнение будет негативно отображаться на эффективности срабатывания системы. Ну и, в-третьих, если Вы решили подключить детектор на даче, размещайте его подальше от деревьев и кустов, которые также будут являться помехами!

Похожий материал:

• Как сделать светодиодный прожектор своими руками
• Как подключить выключатель света
• Схема подключения прожектора к датчику движения

Делаем детектор своими руками

Монтаж потолочного детектора

Как подключить датчик движения – монтаж, схема подключения к лампочке через выключатель, к прожектору, в разрыв фазного провода, инфракрасного датчика движения, цена и где заказать установку в москве и спб

Содержание

1. Варианты схем включения датчика движения
2. Обобщенная схема включения датчиков движения
3. Датчик движения схема подключения к светильнику
4. Принцип работы и классификация
5. Разновидности датчиков движения.
6. Схемы подключения
7. Один датчик
8. С выключателем
9. Несколько датчиков
10. Инструкция по подключению датчика движения для контроля освещения
11. Характеристики датчиков движения
12. Схема и принцип работы
13. Инфракрасные
14. Контактные
15. Ультразвуковые
16. Микроволновые
17. Лазерные или фотодатчики
18. Выводы и полезное видео по теме

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

• сенсор;
• соединительные провода;
• светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

Схемы подключения

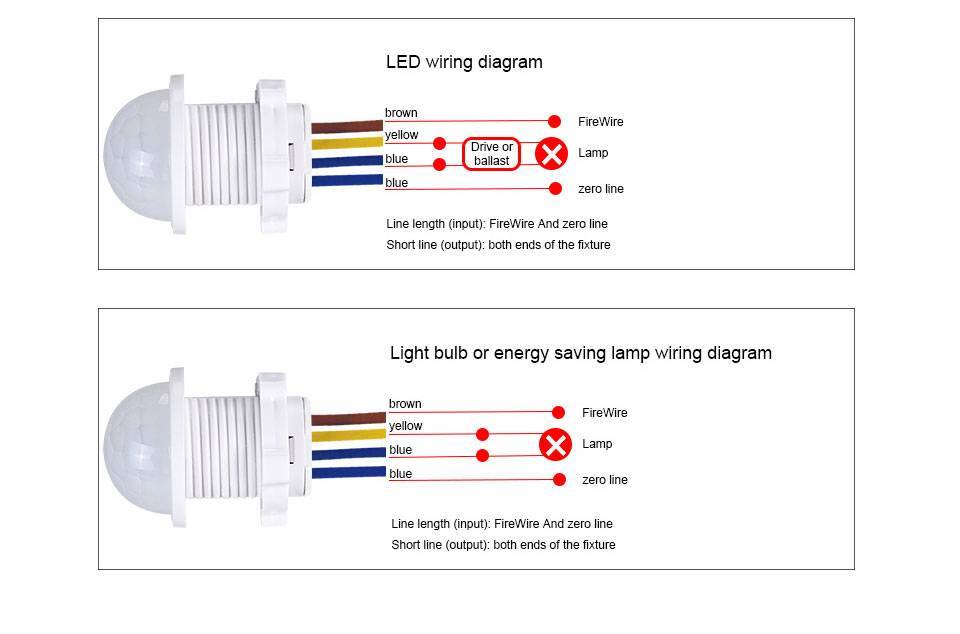

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

1. В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
2. Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
3. В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
4. Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
5. Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
6. Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
7. Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.

   Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

1. Найти провод, который тянется от лампы до выключателя.
2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

1. Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.

   Датчик движения

2. ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
3. Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
4. Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

• излучение фокусируется в узкий луч света и направляется к датчику;
• сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

1. Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
2. Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

1. Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
2. Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Выводы и полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем “чутья” и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как добавить датчик движения к существующему наружному освещению

Автор: Beth-uel De La Cruz

 · Последнее обновление

30 июля 2019 г.

Приобретая дом, вы, возможно, потратили много времени и энергии, пытаясь выбрать только правильные светильники для наружного освещения. Возможно, вы даже столкнулись с внутренним конфликтом: функциональность или красота? Если вы приобрели светильники без датчика движения , не расстраивайтесь. Можно добавить движение к существующим наружным светильникам. Сделать это просто, на самом деле, вы даже можете добавить обнаружение движения, не выполняя ни одной унции проводки.

Зачем нужен наружный датчик движения?

Светильники для наружного освещения, активируемые движением, имеют ряд преимуществ. Во-первых, наружное освещение со встроенными или дополнительными датчиками движения может облегчить вашу жизнь. Если вы когда-нибудь пытались в темноте найти правильный ключ, балансируя рукой, полной продуктов, и, возможно, даже плачущим ребенком. Приходить домой на темное крыльцо неприятно, особенно если вы живете на улице без уличного освещения.

Более важным преимуществом светильника, активируемого движением, является безопасность дома. Ackerman Security отмечает, что камеры и другие виды оборудования для наблюдения являются главными средствами устрашения для грабителей, а видимый знак безопасности также входит в их десятку лучших. ¹  US News and World Report также объясняет, что датчики движения являются ключевым фактором в защите от потенциальных нежелательных гостей. ² Если у вас установлена ​​наружная камера, отлично! Но если ему не хватает ночного видения, в темноте от него мало пользы. И твой дворовой знак охранной системы мало помогает, пока ты сидишь в темноте рядом с кустами. Свет, активируемый движением, может действовать как средство защиты от взлома сам по себе, но он также может поддерживать наружные камеры и даже проливать свет на ваш знак безопасности.

Конечно, вы можете просто оставить наружное освещение включенным, когда вас нет дома, но это стоит денег (150-ваттный прожектор, работающий в течение 8 часов, обойдется вам примерно в 52 доллара в год ³ ). Не говоря уже о том, что вы внесете свой вклад в проблему светового загрязнения, из-за которого так много жителей городов и пригородов не могут видеть звезды ночью. ⁴

Самый простой способ: установить лампочку с датчиком движения

Технологии — фантастическая штука. Когда дело доходит до технологии датчиков движения, кто-то где-то придумал это гениальное устройство: лампочки с датчиками движения.

Эти лампочки — простой и эффективный способ без особых усилий придать существующим уличным светильникам возможность обнаружения движения.

Вот как они работают:

Лампа имеет встроенный пассивный инфракрасный датчик . На картинке ниже вы можете увидеть небольшой выступ в верхней части лампочки; это датчик.

Эти датчики могут обнаруживать все, что излучает тепловые сигнатуры. Пока вы живы (если вы читаете это, мы предполагаем, что так и есть), ваше тело постоянно излучает тепло. Это тепло определяется датчиком PIR как инфракрасный свет. Как только вы войдете в заданный диапазон для датчика света, он включит свет.

Если это кажется вам лучшим решением, мы рекомендуем одну из трех лампочек, указанных ниже. Все три лампочки могут включаться/выключаться в зависимости от движения.

1. Светодиодная лампа QPAU E27 7 Вт, 14 Вт, с датчиком движения PIR Проверить цену на Amazon
2. Светодиодный инфракрасный датчик движения iRainy E27 Проверить цену на Amazon
3. Светодиодная лампа с датчиком движения Sky Genius Проверить цену на Amazon
1 Best Combo Метод: датчик движения + управление смартфоном + камера

Для тех, у кого нет наружной камеры слежения или датчика движения, есть очень мало вариантов. Одним из лучших и простых в установке является текст.

Вот как это работает:

Тукан поставляется из двух частей: камеры с датчиком движения и адаптера питания USB. USB-адаптер питания ввинчивается в гнездо уличного светильника так же, как лампочка. Он получает питание от этого источника и может поддерживать включенную камеру заряженной и готовой к работе.

Эта система представляет собой комплексную камеру домашней безопасности. Мало того, что он может превратить любой светильник в свет, активируемый движением, но Toucan также включает прямые видеопотоки HD, двустороннюю внутреннюю связь, сирену 100 дБА, облачное хранилище на 2 часа, устойчивость к атмосферным воздействиям IP44, мгновенные мобильные уведомления. , и более. И бонус, вы можете установить его всего за 15 минут.

Сам свет это умный свет. Вы можете настроить его так, чтобы он реагировал на движение, или вы можете управлять им из любого места с помощью прилагаемого мобильного приложения.

Вы можете приобрести это устройство менее чем за 199 долларов США.

Лучшее решение для тех, кто любит свои лампочки: попробуйте ввинчиваемый датчик движения

Этот метод удивительно прост и очень похож на Kuna Toucan или на установку лампочки PIR. Эти устройства, которые бывают разных форм и размеров, работают с одной и той же идеей. Они позволяют вам сохранить ваш светильник И лампочку при добавлении датчика движения.

Например, гнездо Defiant Indoor с датчиком движения на 120 градусов:

Выглядит знакомо? Должно. Он очень похож на USB-адаптер питания, входящий в комплект поставки Kuna Toucan, только без дополнительного преимущества камеры видеонаблюдения. Просто выкрутите лампочку, подключите ее, а затем снова вкрутите лампочку. Вуаля! Простой и эффективный датчик движения для существующих наружных светильников.

Многие розетки PIR предназначены только для использования внутри помещений. Например, Defiant указан как внутреннее устройство. Тем не менее, большинство пользователей, как правило, размещают его на открытом воздухе, и компания, которая производит его, позиционирует его как противоугонное устройство, намекая, что у него также есть потенциал для использования вне помещений. Наша вторая рекомендация, адаптер для розеток с датчиком движения LUXON, специально указана как подходящая для использования внутри и вне помещений.

Если это решение для вас, мы рекомендуем одно из этих двух устройств.

1. Defiant Indoor 120-градусная розетка с датчиком движения
2. LUXON Адаптер для розетки с датчиком движения

Что вы думаете? Какое решение кажется вам лучшим?

Ссылки

1. https://www.ackermansecurity.com/blog/home-security-tips/how-do-burglars-pick-a-home↩
2. https://loans. usnews.com/easy- и-дешевые-способы-предотвращения-кражи↩
3. https://www.voltlighting.com/energy-savings-calculator↩
4. https://www.lightpollutionmap.info/#zoom=4&lat=5759860&lon=1619364&layers=B0FFFFFFFTFFFF↩

Задать вопрос

Имя

Ваша электронная почта

Ваш вопрос

См. наши лучшие решения по безопасности дома

Сравните лучшие системы

Содержание

• Зачем нужен наружный датчик движения?
• Самый простой способ: установить лампочку с датчиком движения
• Лучший комбинированный метод: датчик движения + управление смартфоном + камера
• Лучшее решение для тех, кто любит лампочки: попробуйте ввинчиваемый датчик движения

Можно ли добавить датчики движения к существующим наружным светильникам?

Датчики движения — отличный способ убедиться, что свет включается только тогда, когда он нужен — когда кто-то находится поблизости.

Но многие думают о датчиках движения только как о датчиках, встроенных в определенные типы источников света, например охранные фонари.

Они не понимают, что датчики движения часто являются автономными устройствами.

И поэтому они предполагают, что вы можете установить датчик движения только за один раз.

Но это не так.

Вы можете установить датчик движения в существующую цепь освещения, если у вас есть доступ к проводке. Добавление датчика движения аналогично добавлению переключателя — он разорвет цепь до тех пор, пока движение не будет обнаружено.

Итак, давайте углубимся в это немного глубже и изучим:

• Преимущества добавления датчиков движения к наружному освещению
• Можно ли добавить датчики движения на крыльцо
• Как подключить датчики движения к существующим светильникам.

Есть ли преимущества у датчиков движения для наружного освещения?

Многие люди предпочитают добавлять датчики движения к уличному освещению, а не к внутреннему, поскольку вы склонны много перемещаться в помещении и можете включить свет, который вы не планировали.

В то время как обычно, когда вы находитесь на улице, вы хотите, чтобы это место было хорошо освещено, независимо от того, сколько времени вы там проводите.

И да, на небе есть довольно большая естественная лампочка, называемая Солнцем.

Но ночью его нет.

Не беспокойтесь о трате электроэнергии — вы всегда можете получить сумерки с помощью датчика движения рассвета, который срабатывает только при отсутствии естественного освещения.

Чтобы свет не включался без необходимости в течение дня.

Добавление датчиков движения к наружному освещению дает множество преимуществ.

Безопасность

Освещение с датчиком движения снаружи вашего дома служит не только для того, чтобы вы могли видеть, куда вы идете, но и для обеспечения безопасности, которое может помочь отразить потенциальных захватчиков или грабителей.

Преступники достаточно умны, чтобы понимать, что свет включается автоматически, но это не значит, что их меньше пугают.

Включение света по датчику движения может повысить риск того, что преступники будут замечены любыми камерами безопасности.

Это также поможет вам или вашим соседям обнаружить злоумышленника.

Вот небольшой пример, который недавно произошел со мной.

Злоумышленник проверял, не были ли заперты какие-либо припаркованные поблизости машины ночью.

К счастью, их не было, и нам удалось обнаружить злоумышленника благодаря хорошо освещенному участку.

Свет, включенный посреди ночи, может быть замечен вами или кем-то, кто живет поблизости, что приведет к обнаружению захватчика и вызову полиции.

Таким образом, добавление датчиков движения к уличному освещению является большим преимуществом в плане безопасности.

Безопасность

Безопасность также является важным фактором для наружного освещения.

Потому что, как правило, на улице больше потенциальных опасностей, чем в помещении.

Это может быть неровное покрытие или ступени, которые трудно увидеть.

Возвращаясь домой после позднего рабочего дня, последнее, что вы хотите сделать, это подвернуть лодыжку из-за невидимой опасности.

Автоматическое включение света по возвращении домой повысит вашу безопасность.

Средство отпугивания дикой природы

Многие люди в США живут в районах с активными популяциями диких животных, многие виды которых могут доставлять неудобства либо своим мусором, либо, что еще хуже, вашими домашними животными.

Не все виды диких животных пугаются света, но некоторые из них пугаются, поэтому добавление датчика движения (если вы убедитесь, что он срабатывает для животных) может помочь сохранить ваш мусор в безопасности, а ваших собственных животных живыми и Что ж.

Могу ли я добавить датчик движения к светильнику на крыльце?

Датчик движения можно добавить практически к любому источнику света. По причинам, изложенным выше, добавление одного светильника к крыльцу абсолютно имеет смысл.

На самом деле, освещение на крыльце — один из лучших кандидатов на датчики движения, потому что как часто вы хотите включать их вручную?

Скорее всего, вы захотите, чтобы свет на крыльце включался автоматически, когда это необходимо.

Единственное, что может помешать вам установить датчик движения в светильник на крыльце, это отсутствие доступа к проводке.

Вам нужно указать, где вы хотите разместить датчик движения, чтобы видеть область, которую вы хотите охватить.

Затем определите, как вы подключите датчик движения к цепи.

Если вы добавляете к светильнику небольшой датчик движения, это несложно, потому что проводка уже есть.

Вы можете снять осветительную арматуру и подключить к ней датчик движения, прежде чем заменять его.

Но если вы хотите, чтобы датчик покрывал другую область, вам нужно найти проводку, а затем проложить кабель от нее до места, где вы хотите установить датчик.

Связанный: Можно ли подключить два датчика движения в цепь?

Как подключить датчики движения к существующему светильнику?

Датчик движения работает как выключатель, который по умолчанию находится в положении «выключено».

Вот как установить датчик движения, прикрепив его к существующему светильнику:

• Выключить питание
• Снимите внешний осветительный прибор, открывая распределительную коробку и проводку сзади.
• Отсоедините провода, а затем подключите горячий провод к датчику движения
• Подключите провод под напряжением выключателя на датчике движения к клемме светильника, которая ранее удерживала провод под напряжением
• Установите датчик движения на стену, следуя инструкциям производителя
• Установить обратно светильник
• Включите питание и проверьте его

Эти шаги по установке датчика движения на стену и размещению светильника могут меняться местами или могут отличаться, если это датчик, предназначенный для закрепления на самом светильнике.

Процесс аналогичен, если вы устанавливаете отдельный датчик движения вдали от светильников.

Единственная разница в том, что вам нужно убедиться, что вы прокладываете провода к тому месту, где вы хотите разместить датчик движения.

Что касается написания самого датчика движения, вам просто нужно убедиться, что горячий/линейный провод подходит к датчику либо напрямую от источника питания, либо от выключателя света.

Затем провод нагрузки будет проходить от датчика к фарам.

Убедитесь, что нейтральный провод соединен с нейтральным проводом в кабеле.

Вот схема, чтобы ее было легче представить. Если он есть у ваших светильников, то он с выключателем, но без него соединение очень похожее.

Так и должно быть — фактическая проводка датчика проста. После этого нужно просто убедиться, что у вас есть кабель для подключения к цепи, что может быть непросто.

Связанный: Нужен ли датчику движения переключатель?

Final Words

Датчики движения — прекрасное дополнение к существующим источникам света, особенно к уличным.

Если вы хотите добавить его, это не обязательно должен быть полный проект переустановки.

При условии, что вы умеете делать что-то своими руками и не портите фасад дома, установка относительно проста.

Если вы не уверены в себе, найм профессионала, который сделает это за вас, не будет стоить вам огромных денег.

Вы добавили датчик движения к своим светильникам после их установки из соображений безопасности или просто для экономии денег?

Или, может быть, вам пришлось заменить или переместить один?

Все, что вам нужно знать

Руководство по датчикам движения: все, что вам нужно знать перейти к основному содержанию Ищи:

05 ноября 2021 г.

Чтение через 6 мин.

Мы стремимся делиться объективными отзывами. Некоторые ссылки на нашем сайте принадлежат нашим партнерам, которые платят нам. Чтобы узнать больше, ознакомьтесь с нашими политиками раскрытия информации.

Некоторые лампы автоматически включаются, когда вы входите в комнату или выходите на крыльцо. Когда это происходит, включаются датчики движения.

Если вы хотите иметь некоторые из этих технологий для себя, вы можете это сделать. Продолжайте читать, чтобы узнать больше о датчиках движения и о том, как их получить.

Что такое свет с датчиком движения?

Светильники с датчиком движения немного более совершенны, чем ваши обычные светильники.

Светильник с датчиком движения крепится к датчику движения. (Мы знаем, что это большой шок.) Когда движение человека приводит в действие датчик, включается свет.

Дополнительная литература

• Как настроить умный дом

Как работает датчик движения?

Светильники с датчиком движения реагируют на движение.

Давайте поговорим о том, как работает датчик движения.

Датчики движения

Чтобы иметь свет с датчиком движения, вам сначала понадобится датчик движения, он же детектор движения. Существует несколько различных типов детекторов движения, например:

• Пассивный инфракрасный датчик (PIR)
• Активное инфракрасное излучение (иногда также называемое площадным отражением)
• Фотоэлектрический
• Микроволновая печь
• Двойная технология

Ознакомьтесь с нашим руководством по датчикам движения для получения дополнительной информации.

Освещение с датчиком движения

Как мы упоминали ранее, датчик движения включает датчик движения. Обычно это означает, что свет автоматически включится, как только этот датчик (также называемый датчиком присутствия) заметит вас.

Также может быть механизм включения света вручную, но не всегда.

Как правило, свет остается включенным либо в течение заданного времени, либо до тех пор, пока он ощущает движение. Если вы когда-нибудь сидели в общественном туалете, и свет в ванной внезапно выключился, вы, вероятно, понимаете, о чем мы говорим.

Дополнительная литература

• Руководство по датчикам движения
• Лучшие умные лампочки

Вам нужны светильники с датчиком движения?

Есть много разных причин, по которым кому-то может понравиться свет, активируемый движением.

Свет с датчиком движения поможет вам почувствовать, что вы действительно живете в будущем. Но это не значит, что каждый должен покупать их волей-неволей.

Вот несколько типичных причин, по которым вы можете подумать о покупке светильников с датчиком движения.

Вы любите удобство.

Представьте, что вы больше никогда не щелкнете выключателем. Если это звучит привлекательно, вас ждут огни, чувствительные к движению.

Вы хотите экономить энергию.

Больше не нужно оставлять свет включенным. Если никого нет рядом, ваш дом останется темным.

Вы хотите отпугнуть грабителей и воров.

Уличное освещение с датчиком движения (особенно если это прожектор или прожектор) может отпугнуть преступников. Если тьма не заметает их следы, они могут сбежать из вашего дома.

Специальные возможности

Датчики движения также могут быть полезны для некоторых людей с ограниченными возможностями.

Дополнительная литература

• Лучшее наружное охранное освещение
• 7 советов по обеспечению безопасности вашего подвала Windows
• 5 способов защитить раздвижную дверь
• Лучшие советы по безопасности гаражных ворот

Какие функции следует искать в светильниках с датчиком движения?

Выбор светильника зависит от ваших потребностей.

При выборе светильника с датчиком движения есть над чем подумать.

Тип лампы

На рынке представлено несколько различных типов ламп.

• Светодиод (светоизлучающий диод): Свет производится диодами, компонентом с электродами, через которые проходит электричество
• Лампа накаливания: свет излучается нагреваемой проволокой накаливания²
• Флуоресцентный: свет возникает в результате химической реакции³

У каждого типа ламп есть свои плюсы и минусы. Например, светодиодные лампы, как правило, служат дольше, чем лампы накаливания, но они также стоят намного дороже, чем большинство ламп накаливания.⁴

Большинство уличных светильников поставляются с уже установленными лампами определенного типа, в то время как большинство внутренних светильников представляют собой только одну лампочку. Поэтому, если у вас есть твердое мнение о том, какую лампочку использовать, обязательно ознакомьтесь с ее техническими характеристиками перед покупкой.

Что такое галогенная лампа?

Галогенная лампа или галогенная лампа — это тип лампы накаливания.⁵

Световой узор

Вам нужен типичный световой узор, мягко рассеивающийся по комнате или двору? Или вам нужен прожектор (который освещает большое пространство) или прожектор (который фокусирует внимание на одном человеке или объекте)?

Прожекторы и прожекторы чаще используются для наружного освещения.

Если вы покупаете свет в целях безопасности, возможно, лучшим выбором будет прожектор или прожектор. Но если вы не ищете ничего особенного, вам подойдет общий шаблон.

Источник питания

Обычно у вас есть три варианта: фонари на батарейках, проводные фонари или фонари на солнечных батареях. Вы также можете встретить комбинированный свет, который использует несколько источников.

Правильный выбор источника питания зависит от вашего климата и желаемого расположения света.

Где взять свет с датчиком движения?

Достать датчик движения сложнее, чем другие устройства домашней безопасности.

В отличие от обычных датчиков движения, фонари с датчиками движения не входят в состав комплектов домашней безопасности. Большинство компаний, занимающихся домашней безопасностью, даже не продают автономные светильники с датчиками движения (хотя должны). Обычно их приходится покупать самостоятельно.

Стандартный датчик движения на открытом воздухе.

114,90 $

Посмотреть на Amazon Светодиодные фонари безопасности LeonLite

39,99 $

Посмотреть на Amazon Двойная светодиодная головка Feit Electric Motion

49,99 $

Посмотреть на Amazon.

Светильник следует размещать на открытом воздухе только в том случае, если производитель прямо указывает, что он предназначен для использования вне помещений. В противном случае он, вероятно, не будет защищен от атмосферных воздействий и будет разрушен жарой, холодом, осадками или ветром.

Автономный датчик движения в помещении

Название	Изображение		ДЕПОЛИНА	39,99 $	Посмотреть на Amazon
Лампа с датчиком движения Boxlood		17,99 $	Посмотреть на Amazon
Лампочки с датчиком движения Aukora		17,99 $	Посмотреть на Amazon.com что-то от бренда безопасности, лучшее предложение, которое мы можем предложить, это датчик движения Ring. Этот датчик подключается к интеллектуальным источникам света Ring, эффективно делая их чувствительными к движению. Вам просто нужен Кольцевой мост, чтобы собрать все это вместе. Дополнительная литература Обзор системы безопасности Ring Alarm Обзор лучших систем безопасности для умного дома Как установить датчики движения? Вот общий обзор того, чего ожидать от установки освещения с датчиком движения. Способы установки светильников во многом зависят от приобретаемого вами светильника. Обычно производитель предоставляет некоторые инструкции. Но чтобы вы не сбились с пути, вот очень общее представление о том, на что может быть похожа установка. Замена существующей лампочки Если вы заменяете существующую лампочку, это невероятно просто. Это будет выглядеть примерно так: Отключите питание в розетке. Подождите, пока существующая лампа остынет. Выкрутите имеющуюся лампочку из патрона. Вкрутите новую лампу в патрон. Снова включите питание. Если вы заменяете существующий проводной или навесной светильник, это будет немного сложнее. Опять же, производитель должен предоставить инструкции. Если вам нужно подключиться к проводам вашего дома и у вас нет предыдущего опыта работы с электричеством, мы настоятельно рекомендуем обратиться за профессиональной помощью. Добавление совершенно нового светильника Для полной установки совершенно нового светильника в месте, где его не было, опять же, может потребоваться опыт работы с электрикой. Если вы устанавливаете светильник на открытом воздухе, обязательно защитите все провода и шнуры от атмосферных воздействий. Вы не хотите испортить или закоротить свет, и особенно вы не хотите несчастных случаев с электричеством. Дополнительная литература Лучшие камеры с датчиками движения Лучшие наружные камеры видеонаблюдения Лучшие всепогодные уличные камеры Как получить поддержку домашней автоматизации для освещения с датчиком движения? Освещение с датчиком движения, как правило, далеко позади в игре автоматизации. Нам было сложно найти датчики движения, которые напрямую работают с любыми помощниками или протоколами умного дома. Светильники с наибольшей автоматизацией представляли собой умные светильники без движения, которые можно подключать к дополнительному датчику движения. Например, вы можете подключить интеллектуальные лампы Philips Hue или LIFX к фирменным датчикам движения, чтобы получить функцию обнаружения движения. Дополнительная литература Обзор Amazon Echo Обзор Google Home Самые быстрые интернет-провайдеры Резюме: Как выбрать светильник с датчиком движения Пришло время подвести итог тому, о чем мы говорили. Теперь, когда вы знаете все о датчиках движения, возможно, вы захотите их купить. Давайте быстро пройдемся по процессу, которому вам нужно следовать. Решите, нужна ли вам лампа с датчиком движения: Посмотрите на свои обстоятельства и решите, можете ли вы использовать датчик движения для безопасности или удобства. Выберите источник света: Посмотрите на местоположение, тип лампы, схему освещения и источник питания, чтобы выбрать наилучший свет. Установка фонаря: Следуйте инструкциям производителя, чтобы надежно установить новый светильник. Подключите свет к умному дому: Это не относится к большинству детекторов движения, в которых, к сожалению, отсутствует домашняя автоматизация. Если в вашем светильнике есть отдельный датчик движения, он, скорее всего, подключится к более широкому умному дому. Дополнительная литература Лучшие системы домашней безопасности Источники: Чжай Юнь Тан, NPR, «Нужно ли оставлять свет включенным ночью? Это зависит», 23 февраля 2016 г. По состоянию на 16 сентября 2020 г. Stouch Lighting LED Lighting Solutions, «Сравнение освещения: светодиодное и лампы накаливания», по состоянию на 16 сентября 2020 г. Терри Дункан, Regency Lighting, «Что такое флуоресцентное освещение?» 26 ноября 2019 г. По состоянию на 16 сентября 2020 г. Stouch Lighting LED Lighting Solutions, «Сравнение освещения: светодиодное и лампы накаливания». По состоянию на 16 сентября 2020 г. Википедия, «Галогенная лампа». По состоянию на 16 сентября 2020 г. Определенный контент, который появляется на этом сайте, поступает с Amazon.com. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время. Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon.com во время покупки, будет применяться к покупке этого продукта. Reviews.org использует платные ссылки Amazon. Автор: Брианна Сандорф Брианна имеет степень по английскому языку и творческому письму в Вестминстерском колледже и более 6 лет занимается написанием профессионального исследовательского контента. До прихода в Reviews.org она писала материалы по безопасности для ASecureLife.com. Ее статьи и цитаты публикуются в Интернете, в том числе на MSN.com, Social Catfish и Parents.com. Хобби включают в себя ношение ремня безопасности, ношение спасательного жилета и постоянное удерживание рук и ног внутри поездки. Свяжитесь с ней по адресу [email protected]. Подробнее Связанные статьи 30.09.2022 Лучшие системы домашней безопасности 2022 года Хотите ли вы простую систему сигнализации или полный ансамбль умного дома, камеры и… 27.09.2022 Лучшие камеры для домашних животных Кто не хочет наблюдать за своими пушистыми друзьями на работе, в отпуске или… 27.09.2022 Google Audio Review Мы тестируем функции и мощность динамика Google Nest Audio, чтобы найти… 27.09.2022 Ring Smart Lighting Pathlight Review The Ring Solar Pathlight might be expensive, but it connects with your Ring ecosystem for… About Us Contact Us Press Awards Наша методология Сервисы Телефонные планы TV Service Интернет -сервис Home Security VPN Сравнение Лучшие системы безопасности домов Лучшие поставщики интернет -услуги Best TV Service Providers Best Clep. Поделиться Вам может понравится Виды обои: Виды обоев – какие бывают обои, разновидности и характеристики: советы от магазина Маэстро 29.07.2023 Лента на фото: узнайте почему и как завазять ленту 28.02.2023 Гильзование кирпичного дымохода нержавеющей трубой: Гильзование дымохода: плюсы и методы 27.01.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
