Функция LoZ в современных мультиметрах

С недавних пор в некоторых моделях профессиональных мультиметров появилась новая функция LoZ. Английская аббревиатура переводится как “Низкое сопротивление”, причем данная функция предусмотрена в основном для измерения переменных напряжений.

Этой функции нет в малобюджетных дешевых мультиметрах, которые без труда можно купить сегодня на рынке, однако, для промышленного использования  данная функция просто необходима.

Правильнее называть данную функцию “Режимом измерения при пониженным входном сопротивлении”, то есть входная измерительная цепь переменного напряжения мультиметра шунтируется резистором, сопротивление которого может составлять порядка сотен кОм, например в мультиметре UT195 это 300 кОм.

Если правильно пользоваться данным режимом, то можно исключить или снизить вероятность получения недостоверных показаний мультиметра, но за счет чего?

Немного теории применения мультиметров

Обычно штатное входное сопротивление мультиметра в режиме измерения напряжений составляет порядка 10 МОм.

С одной стороны это хорошо, поскольку мультиметр не вносит существенного влияния на измеряемые цепи. С другой стороны, это является и недостатком в случаях сильных электромагнитных полей или обрыва измерительной цепи. То есть, обладая очень высоким входным сопротивлением, мультиметр становится приемником помех и может за счет этого снижать достоверность показаний. Приемником помех являются как сам мультиметр, так и измерительные провода. Скорее всего, многие сталкивались при использовании мультиметра с таким явлением, когда измерительные провода в режиме измерения переменных напряжений отключены, однако на дисплее мультиметра появляются некие показания. Причем, показания тем больше, чем интенсивнее помехи наводки.

Это явление может существенно повлиять на точность и достоверность измерений. Например, при обрыве одного из измерительных проводов, мультиметр может показать наличие некоторого напряжения, которое на самом деле является напряжением наводок.

Чтобы исключить или хотя бы снизить влияние наводок на результаты измерений и был внедрен режим LoZ, когда входные цепи шунтируются некоторой нагрузкой. Это дает рост помехозащищенности, однако повышает влияние мультиметра на измеряемые цепи. Поэтому пользоваться данным режимом можно не во всех случаях. Допустим, при проверке силовых цепей никаких проблем не будет, поскольку сопротивление измеряемых цепей гораздо ниже сопротивления шунта. Однако, при проверках,    например, каких-то плат управления или датчиков с высоким сопротивлением, влияние мультиметра, подключенного к цепи может существенно повлиять на работу устройств. Именно поэтому режим измерения LoZ включается отдельно от других режимов для того, чтобы исключить случайное и неправильное использование.

В качестве примера рассмотрим измерение переменного напряжения в разных моделируемых ситуациях и сравним измерения в штатном режиме и в режиме LoZ .

Мы будем измерять переменное напряжение в розетке 220 Вольт

Измерение 1. Штатное измерение при исправном подключении





Как видим, мультиметр показывает TrueRMS 205,7 Вольт , что почти соответствует  истинному значению, однако не стоит забывать, что результат показывает сумму действующего напряжения и напряжения возможных помех и наводок в электросети.

Измерение 2.  Измерение LoZ  при исправном подключении





Результаты в режиме LoZ почти одинаковые с предыдущими. При измерении на низком сопротивлении результат отличается на 0,5 Вольт в меньшую сторону за счет снижения влияния помех и наводок, однако это далеко не главное.

Измерение 3. Штатное измерение при поврежденной цепи измерения





В данном измерении в обычном режиме один провод мультиметра отключен от измерительной цепи и по сигнальному проводу поступает только сигнал помехи, однако, не зная в повреждении, можно принять показания 6 Вольт за истину, хотя на самом деле напряжения между щупами нет.

Измерение 4. Измерение LoZ  при неисправном подключении





В данном случае, по сравнению с измерениями в штатном режиме, результат отличается от него в 60 раз! То есть показания прибора гораздо ближе к 0, что является истинным значением измерения.

Как видим , функция LoZ если ей правильно пользоваться, способна повысить достоверность показаний мультиметра и даже повысить безопасность измерений и персонала, например в случае обрыва “Нулевого” провода или в условиях  сильных электромагнитных помех, которые , как известно, сопровождают любое промышленное производство и оборудование.

Более подробную информацию можно найти в переводах руководств и инструкций на нашем интернет портале Pribor.kz ,а также в описаниях мультиметров UNI-T

Статья подготовлена по материалам собственных экспериментов ТОО Test instruments

Все авторские права защищены и принадлежат ТОО Test instruments и интернет порталу Pribor.kz

Перепечатка и копирование без согласия авторов запрещены!

Инструкция как пользоваться мультиметром.

Самый распространенный прибор для электротехнических измерений – это мультиметр, который позволяет определить не только  величину силы тока и напряжения, а также эффективно прозвонить цепь на целостность, определить величину ее сопротивления. А кроме того мультиметр поможет радиолюбителям проверить транзисторы, диоды и другие радиодетали, но Мы на этом не будем подробно останавливаться, а очень подробно остановимся на тех функциях, которые касаются непосредственно электротехнических измерений в домашней электросети и бытовых электроприборов.

В качестве примера, Я возьму самую распространенную китайскую модель мультиметра, который стоит недорого и купить его можно практически везде. Для редкого использования в домашнем хозяйстве его будет достаточно, но для каждодневного использования профессиональными электриками он не годится из-за низкой надежности и качества изготовления материалов.

Изучив принципы работы в нашей инструкции с мультиметром, изображенном  на рисунке ниже- Вы сможете работать и с любой другой моделью, так как принципы работы везде аналогичны. Различия встречаются только в нанесенных значках, видах и пределах измерений и наличии дополнительных функций.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

Щупы включаются следующим образом: в самый нижний включается черный, а красный- в средний. Самый верхний используется для подключения красного щупа при измерении величины тока до 10 Ампер.

Подключение по цветам необходимо только для проведения замеров в сети постоянного тока (красный-плюс, а черный минус), для переменного тока- без разницы, как они подключены. Рекомендую прочитать нашу статью: «про отличия постоянного от переменного тока«.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
4. Генератор прямоугольных импульсов, то же для радиотехников.
5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

Как проверить мультиметр.

• Проверить довольно просто, подключив параллельно с ним к розетке другой мультиметр или вольтметр.
• Для проверки точности определения сопротивления, возьмите с нанесенной маркировкой и величиной любое сопротивления и сравните с показаниями прибора.
• Для проверки точности измерения величины тока. Проведите поочередно измерения одинаковой нагрузки вашим устройством и амперметром.

Как прозвонить мультиметром.

Ставим переключатель в режим прозвонки, и замыкаем щупы- прибор должен запищать и показания должны высветиться: либо ноль, или чуть выше. Звуковой индикатор только пищит до 80 ОМ. После этого проверяем с двух сторон на целостность электрическую схему и ее соединения. Более подробно Я опишу как это правильно делается в отдельной статье.

Как измерять мультиметром.

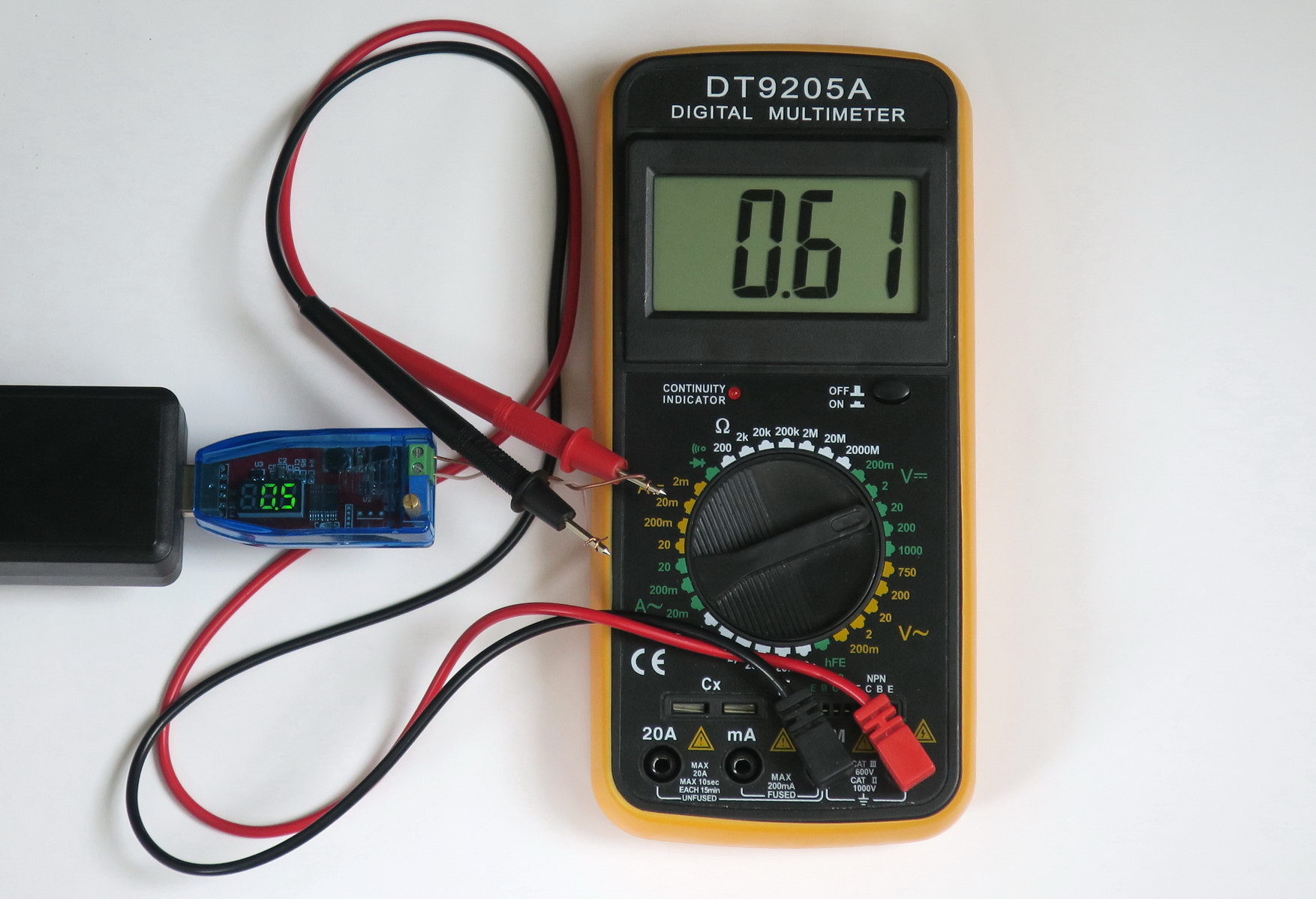

Как мультиметром измерить ток.

Данная модель позволяет измерять максимум до  10 Ампер. Для определения силы тока потребления подключают последовательно мультиметр  к  бытовому прибору, как показано на картинке.

Чаще всего делается следующим образом:  прибор подключается в разрыв одного фазного провода, идущего к измеряемому потребителю.

Внимание, если для измерения силы тока выше 200 мА  предусмотрена отдельная клемма, не забудьте переставить щуп в соответствующее место.

Как мультиметром измерить напряжение.

В домашней электрической розетке мультиметром можно измерить только переменное напряжение  с выставлением верхнего предела 700 Вольт. Блоки питания и аккумуляторы необходимо замерять с соблюдением полярности в режиме измерения постоянного напряжения,  выставив с запасом верхний предел.

Как проверить аккумулятор мультиметром.

Сразу скажу для того, что бы эффективно проверить автомобильный аккумулятор необходима специальная нагрузочная вилка, которая замеряет напряжение под нагрузкой, иначе качественно Вы не определите состояние аккумулятора автомобиля.

Для обычных пальчиковых аккумуляторов для проверки состояния- необходимо переключатель поставить на самый максимальный предел замера постоянного тока  и буквально на не более чем на полсекунды замкнуть его проволочкой, чтобы успеть разглядеть показания на экране.   Не держите более 0.5 сек. — это вызывает поломку или ухудшение эксплуатационных характеристик АКБ.

Для 1-2 вольтовых исправных аккумуляторов ток  короткого замыкания должен быть не менее 2 Ампер. Если он меньше 1 Ампера, тогда придется покупать новый или использовать его для пультов управления бытовой техникой в доме.

Как измерить сопротивление мультиметром.

Сразу хочу сказать, что сопротивление ни в розетке, ни в батарейке Вы не сможете измерить. Но за то легко можно его узнать у электрической лампочки или тэна электрочайника или обогревателя, это требуется для определения их целостности или работоспособности.

Внимание! Перед измерением необходимо отключить все провода от измеряемого устройства! В этом режиме нельзя измерять   находящиеся под напряжением устройства!

Совет! Вы можете измерить даже сопротивление своего тела, просто возьмите щупы мультиметра в разные руки. Это полностью безопасно и не повредит вашему здоровью.

Центр диагностики | Информация о шинах CAN | Значения

Центр диагностики | Информация о шинах CAN | Значения | Напряжение линий CAN High и CAN Low

Содержание

Максимальные напряжения шины CAN

Максимальные напряжения — это самое высокое среднее напряжение с последней холодной загрузки.

Примечание. Холодная загрузка выполняется после того, как дисплей выключен в течение 24 часов или после отсоединения некоммутируемого питания от дисплея.

Максимальное напряжение линий CAN High и CAN Low обычно должны находиться в пределах от 1,7 до 3,3 В. Измерение напряжения усредняется каждую секунду.

Поскольку мультиметры обычно показывают среднее напряжение, не сравнивайте показания мультиметра с этими значениями.



Измерение напряжения с помощью мультиметра

Напряжение линии CAN High

Это значение обычно должно находиться в пределах от 2,5 до 3,5 В. При измерении на работающей машине оно обычно находится в диапазоне от 2,7 до 3,3 В.

Напряжение линии CAN Low

Это значение обычно должно находиться в пределах от 1,5 до 2,5 В. При измерении на работающей машине оно обычно находится в диапазоне от 1,7 до 2,3 В.



Поиск и устранение неисправностей

Если напряжения выходят за пределы указанных диапазонов, измерьте сопротивление между линиями CAN High и CAN Low с помощью мультиметра.

Сопротивление:

60 Ом	Оба согласующих резистора работают должным образом.
120 Ом	Один согласующий резистор на шине CAN не работает должным образом.
0 Ом или не определено	Оба согласующих резистора на шине CAN не работают должным образом.

Вследствие быстрого изменения напряжения мультиметр не будет показывать ни постоянного, ни точного напряжения на линиях CAN High и CAN Low. Чтобы увидеть точные изменения в шине CAN, необходимо использовать осциллограф.

Как пользоваться мультиметром или тестером?!

Мультиметр или тестер является чуть ли не самым главным прибором для любого электрика и автоэлектрика, и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор. Прежде всего мультиметр и тестер – это приборы для измерения постоянного напряжения, переменного напряжения, постоянной силы тока, сопротивления, а также для теста диодов, транзисторов и прозвонки.  О том, как пользоваться мультиметром, знает каждый электрик, однако обычному человеку тоже может понадобится воспользоваться этим прибором. Если потребовалось уточнить исправность проводки дома, радиодетали, узнать, сколько электрического тока потребляет тот или иной бытовой прибор, какова сила тока в сети или её напряжение, информация о простых измерительных манипуляциях с мультиметром будет кстати.   В чём разница, между мультиметром и тестером Разница не только по внешним отличия, но и по функциональным, хотя они и схожи. Мы не будем сравнивать плюсы и минусы каждого, ведь для каждого рода работ с прибором они будут свои. Что такое мультиметр или тестер Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения: – OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии. – ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения. – DCV а здесь мы смотрим постоянное напряжение. – DCA тут меряется постоянный ток. – Ω а в данном отделе высчитывается сопротивление. Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD. Как правило, на моделях мультиметров серии 830D этот разъем расположен выше остальных и подписан соответствующим образом. В других моделях он также подписан, но может быть расположен в другой части прибора. Как измерить напряжение При использовании мультиметра важно помнить, чёрный щуп подключается в разъем COM прибора, в отечественных приборах может иметь обозначение в виде звёздочки или массы *, а красный или белый подключаем (вставляем) в разъем “VΩmA”. В отличие от тестера, для мультиметра перепутать полярность при замерах постоянного напряжения не страшно, а вот стрелочный тестер можно так запросто привести в негодность. Стрелочники боятся переплюсовки, а мультиметр лишь добавит знак “–“ к показанию. Но для обоих приборов важен выбор пределов измерений. Если ожидается что на этом участке цепи, или на автомобильном АКБ напряжения будет 12 В, значит нам нужно выставить предел измерений DC 20, если 150 В, то предел DC 200. Причем режим мультиметра и тестера выведет показания переменного напряжения в постоянное, если конечно тестер не совсем старого образца. Т.е. не забываем о пределах на приборах, это важно! При замере напряжения к примеру дома в розетке, ожидаемо что там должно быть примерно 220В переменного напряжения, значит на мультиметре выставляем предел АС 750, т.к. предыдущий предел АС 200 маловат для ожидаемого напряжения и при попытке замера на нём можно вывести прибор из строя. На тестере переключаем соответствующую кнопку или режим, также выбираем предел измерений, для переменного напряжения режим будет обозначен соответствующим значком. При замерах высокого напряжения читаем о технике безопасности, новичкам в такие цепи лезть крайне не советуем, это опасно не только для здоровья, но и для жизни!   Мультиметр полуавтомат или автомат Профессионалам с ним работать намного удобнее. Ведь не нужно постоянно переключать пределы измерений, но на полуавтомате всё же нужно переключать режимы, галетным переключателем и клавишей RANGE. Последней уже производится выбор необходимого режимы измерений. Также мультиметры полуавтоматы и автоматы имеют больше функций, чем более простые собраться. Измерение индуктивности, ёмкости, частоты. Аналоговая шкала на дисплее, подсветка, крепления на пояс, к стене, магнитное для подвеска. Все прелести можно обобщить с разных моделей мультиметров, но все они отличаются. Есть бюджетные варианты, а есть и профессиональные, с повышенным классом точности, скоростью ответа прибора и более дискретными режимами работы и функциональности приборов. Что же касается старых стрелочных приборов, некоторые их называют “дедушкины”. Не стоит списывать со счетов такие приборы, как Цэшки, ТЛ-4М и аналоги. Данные тестеры имеют повышенный класс точности. Зеркальная шкала на Цэшках снижает эффект параллакса при замерах, т.е. позволяет видеть зеркальное положение стрелки относительно шкалы головки прибора. Многие специалисты высокого уровня и сегодня в своей практике используют старые добрые отечественные приборы советских разработок. Они позволяют производить те же самые замеры, что и мультиметры. Единственный их минус, слабая система защиты приборов, а зачастую и вовсе её отсутствие, но для профи это не является проблемой. Можно было бы назвать минусом и их габариты с удобствами, но свой век данная категория измерительной техники проживает очень даже достойно, т.к. в отличие от большинства мультиметров, стрелочники при слабой батарейке так врать не будут в показаниях, считается что они наиболее точные. В заключение предлагаем к просмотру видео о этих типах приборов:     Источники по минимуму, почти рукописная статья: rusenergetics.ru, m-strana.ru, ASUTPP на Яндекс Дзен

Измерение сопротивления цифровым мультиметром. Нюансы и правила проверки сопротивления мультиметром

Тестер (он же мультиметр) – весьма полезный в хозяйстве инструмент, позволяющий проверить все ключевые характеристики постоянного и переменного электротока:

• Напряжение;
• Сопротивление;
• Силу тока.

Ряд приборов может быть оснащен оснащен функцией прозвона цепи, измерения индуктивности, температуры, электроемкости и т.д. Выбор измеряемого параметра осуществляется переключателем.

Тестеры могут быть аналоговыми или электронными. В первом случае показания определяются отклонением стрелки от нулевой отметки, во втором – указываются уже в цифровом виде на дисплее. Непосредственно к исследуемому устройству подключаются два изолированных щупа, внешне немного напоминающие отвертку, которые соединяются с прибором проводами со штекерами.

Измерение сопротивления

Сопротивление проверяется в отсутствие электрического тока, и измеряемый участок должен быть отсоединен ото всей остальной цепи. Перед работой следует проверить исправность прибора, соединив два щупа между собой. Показания устройства при этом должны быть нулевыми или максимум в несколько десятых Ома.

Сектор измерения сопротивления имеет несколько положений переключателя – для малых, средних и больших показателей сопротивления. Это позволяет получать точные данные для небольших значений сопротивления. А при попытке измерить, например, большое сопротивление, выставив переключатель на малое, устройство выдаст сигнал о перегрузке.

В технической документации к любой аппаратуре указывается ее сопротивление. Для чего-то простого вроде лампочки, не сопровождающейся инструкцией, примерные данные можно посмотреть в интернете. В случае значительного отклонения реального сопротивления от заявленного имеет место быть какая-то неисправность. Если тестер показывает бесконечное сопротивление, это говорит о разрыве электрической цепи.

Что обычно проверяют тестером?

Чаще всего измерение сопротивления необходимо для резисторов, конденсаторов и диодов, встречающихся почти в каждом электронном устройстве.

При проверке конденсаторов их необходимо выпаять из общей платы устройства и обязательно разрядить во избежание повреждения тестера. Прибор подключается к выводам конденсатора. Если он исправен, то стрелочный тестер покажет резкий скачок сопротивления, а затем возврат к отметке бесконечного сопротивления, а цифровой – сначала небольшое, а затем все возрастающее значение. Если прибор показывает только нулевое значение, то в обмотке катушки конденсатора имеется пробой, а если сразу бесконечное – обрыв. В обоих случаях конденсатор не подлежит ремонту.

При проверке диодов, щупы сначала подключают в проводящем положении, и прибор показывает некую величину сопротивления. Затем проверка повторятся в закрытом положении, когда диод не пропускает ток, и тестер выдает бесконечное сопротивление. Случай, когда диод проводит ток в обе стороны, говорит о его неисправности.

Измерение сопротивления цифровым мультитестером

Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы , плавкие предохранители.

С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на электронной плате. Список возможных применений омметра в повседневной практике радиолюбителя очень широк.

На принципиальной схеме омметр изображается в виде кружка с двумя выводами, которые на практике являются измерительными щупами. Внутри кружка изображается греческая буква “омега ”, символизирующая то, что в данном случае прибор является измерителем электрического сопротивления.

Рассмотрим основные моменты проведения измерений сопротивления с помощью цифровых мультиметров серий DT-83x , M83x , MAS83x и им подобных.

В мультитестерах при измерении сопротивления следует выбрать секцию с обозначением значка “Омега” при помощи ручного переключателя режимов работы. Для замера сопротивления цепи необходимо ориентировочно определить сопротивление измеряемой цепи и выбрать соответствующий предел измерения. У мультиметров серий DT-83x, M83x, MAS83x обычно 5 пределов измерения: 200 (до 200 Ом), 2k или 2000 (до 2000 Ом), 20k (до 20.000 Ом), 200k (до 200.000 Ом), 2М либо 2000k (до 2.000.000 Ом).

Секция измерения сопротивлений

Например, у Вас есть резистор , сопротивление которого ориентировочно составляет от 1 килоОма (1000 Ом) до 10 килоОм (10.000 Ом). В этом случае необходимо выбрать предел измерения, который выше наибольшего предполагаемого сопротивления. Для цифрового мультиметра марки M830BZ таким пределом будет 20k (20 килоОм). Если же номинальное сопротивление резистора окажется больше, то на цифровом дисплее кратковременно “моргнёт” показание и зафиксируется единичка. При этом необходимо перевести ручной переключатель на предел выше и провести повторное измерение.

В практике радиолюбителя часто приходиться измерять сопротивление резисторов. При этом щупы прибора необходимо соединить с выводами резистора, сопротивление которого предстоит измерить. Теперь Внимание ! Не повторите ошибку многих новичков. При измерении сопротивления нельзя касаться руками токоведущих частей щупов и выводов радиодетали. Почему?

Если удерживать руками щупы и выводы резистора, то в результате будет измерено сопротивление резистора (R1 ) и сопротивления Вашего тела (R2 ). В таком случае измеренное сопротивление будет составлять общее сопротивление двух параллельно соединённых резисторов . Один резистор – это тот, сопротивление которого замеряется, а второй – это сопротивление вашего тела.

Общее сопротивление резистора (R1) и тела человека (R2)

Итоговое измеренное сопротивление будет неверно и может в некоторых случаях сильно отличаться от действительного сопротивления резистора. Всё зависит от того, какое сопротивление имеет в данный момент тело человека.

Неправильный замер сопротивления

Это простое правило стоит помнить. Придерживать щуп и вывод детали можно только одной рукой. В таком случае в измеряемой цепи будет только сам мультиметр и резистор. Данное правило необходимо соблюдать и при проверке прочих радиоэлементов.

Особенности измерения сопротивления элементов в схеме с помощью цифрового мультиметра.

При ремонте радиоаппаратуры часто возникает необходимость проверить сопротивление радиодетали, например, резистора, впаянного в электронную схему. В таком случае нужно выпаять хотя бы один вывод радиодетали, и уже затем производить измерение сопротивления.

Впаянная в электронную схему радиодеталь электрически связана с другими элементами схемы, и общее измеряемое сопротивление будет равно сопротивлению всех связанных между собой радиодеталей. Необходимо обеспечить условия, при которых измерительная цепь состоит только из измерительного прибора – омметра, и измеряемого сопротивления. На принципиальной схеме это можно изобразить как цепь из омметра (PR1) и резистора (R1).

При проверке многовыводных радиодеталей лучше их сначала полностью выпаять и проводить измерения уже выпаянной радиодетали. Это позволит избежать ошибок и неверных выводов об исправности / неисправности радиодетали.

Проверка омметра перед началом работы.

При частом использовании мультиметра в первую очередь страдают измерительные щупы. Часто происходит нарушение контакта щупа и разъёма подключения щупа в следствии механического износа токоведущих жил измерительного щупа. Бывают случаи, что на вид измерительный щуп выглядит исправным, но при проведении измерений показания “скачут”, и не соответствуют действительности. В результате показания мультиметра вводят в заблуждение оператора, проводящего измерения.

Перед проведением измерений следует проверять исправность электрических щупов.

Делается это просто. Мультиметр переводят в режим измерения наименьшего сопротивления либо режим прозвонки и замыкают щупы накоротко. При этом нужно прощупать вдоль изолированные проводники щупов. Если в медных жилах измерительного щупа есть плохой контакт, то на цифровом дисплее мультиметра показания будут сбиваться. В случае проверки щупа с помощью режима прозвонки, при обрыве в щупе или ненадёжном контакте звуковой сигнал встроенного зуммера будет то пропадать, то появляться, свидетельствуя о том, что измерительные щупы неисправны.

Данная простая проверка щупов перед началом измерений позволит избежать неверных показаний .
Не стоит забывать, что состояние батареи питания цифрового мультиметра сказывается на точности показаний прибора. При разряде батареи прибор начинает подвирать – выдавать неверные результаты измерений. Поэтому следует заменять разряженную батарею новой, если вы хотите, чтобы мультиметр показывал корректные значения измеряемых параметров. Во всех цифровых приборах при разряде батареи питания на дисплее появляется значок батарейки, сигнализирующий о том, что батарею следует заменить.

В продаже есть мультитестеры, функционал которых дополняет кнопка HOLD . Например, такая опция присутствует в мультиметрах MAS830L, MAS838, Victor VC9805A+. Предназначена кнопка HOLD для фиксации показаний на цифровом дисплее мультиметра для последующего считывания.

Кнопка HOLD

Иногда из-за спешки или при проведении измерений в затемнённых и плохо освещённых помещениях нечаянно можно нажать данную кнопку. При этом на дисплее зафиксируется значение, соответствующего моменту нажатия кнопки HOLD. В результате можно недоумевать, почему прибор не работает, возникают ложные выводы о неисправности измерительных щупов, разряде батареи питания и пр. Поэтому следует проверять, не нажата ли кнопка удержания показаний HOLD.

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ – в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 – 0,8 Ом. Если показывает бо́льшую цифру – значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или “крокодильчиками” касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении – значит цепь разомкнута. Такое же сопротивление должны показывать “пустые” щупы.

Разомкнутая цепь – единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи – чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться – это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

При ремонте радиотехнических и электротехнических изделий, ремонте проводки возникает потребность в поиске контакта проводников тока в месте, в котором может возникнуть короткое замыкание (в этом случае сопротивление = 0), поиске места плохого контакта между проводниками (сопротивление стремится к бесконечности). В этом случае стоит использовать прибор под названием Омметр. Сопротивление обозначается буквой R, измеряется в Омах.

Омметр представляет собой прибор (батарейку) с последовательно включенным цифровым или стрелочным индикатором. Так же, омметр служит для проверки измерительных приборов, измерения сопротивления изоляции при повышенном напряжении. Все мультиметры и тестеры имеют функцию измерения сопротивления.

Обратите внимание! Измеряйте сопротивление при полном обесточивании приборов, дабы омметр не вышел из строя. Для этого выньте вилку из розетки либо батарейки. Если схема включает в себя конденсаторы, имеющие большую емкость, их следует разрядить. Закоротите выводы конденсаторов через сопротивление, номинальный ток которого 100 кОм на пару секунд.

Для того чтоб воспользоваться измерением Ом, установите ползунок на приборе в положение, которое соответствует минимальному измерению величины сопротивления.

Прежде чем проводить измерения, проверьте прибор на работоспособность. Для этого следует соединить концы щупов между собой.

Если это тестер, необходимо установить стрелку на отметку «0». Если не получается, замените батарейки. При проверке лампы накаливания можно использовать прибор, батарейки которого разрядились и стрелка не устанавливается на ноль, но при соединении щупов отклоняется от «0».

Если есть отклонение от нуля, то значит, цепь цела. Цифровые приборы имеют возможность выводить показания в десятых долях Омов. Если цепь разомкнута, цифровые приборы мигает перегрузка, на стрелочных приборах стрелка стремится к «0».

Если прибор имеет функцию прозвонки цепей (символ диода), низкоомные цепи, провода лучше прозванивать этим способом. При положительном результате будет слышен звуковой сигнал.

Не горит лампа в светильника? В чем причина? Поломка может быть в патроне, выключателе или электропроводке. Лампа накаливания, энергосберегающая, лампа дневного света проверяется тестером. Причем сделать это довольно таки просто. Для этого следует установить на тестере ползунок в положение измерения минимального сопротивления и прикоснуться к цоколю концами щупов.

На экране видно, что сопротивление нити накала равно 51 Ом. Это значит, что лампа исправна. Если бы нить была оборвана, на экране показалось бесконечное сопротивление. Автомобильная лампа 12 В и 100 Вт показывает сопротивление в 1,44 Ом. Галогенка на 220 В и 50 Вт выдает 968 Ом.

Нить накала будет показывать меньшее сопротивление в охлажденном состоянии, когда лапа нагрета, этот показатель может увеличиться в несколько раз. Поэтому, зачастую лампы сгорают во время включения. Это потому, что при включении, ток, идущий через нить, превышает допустимый в несколько раз.

Проверка наушников гарнитуры

Бывают проблемы с наушниками, связанные с пропаданием или искажением звука, либо полным его отсутствием. Причиной тому может быть выход наушников из строя либо устройства, с которого принимается сигнал.

При помощи омметра можно установить причину неисправности. Чтоб проверить наушники, нужно присоединить концы щупов к разъему, через который наушники подключаются к аппаратуре. Обычно, это разъем «Джек 3,5». Контакт, находящийся в разъеме ближе к держателю общий, фигурный для левого канала, кольцевой, расположенный между ними, для правого.

Один конец щупа преподносим к общему выводу, вторым касаемся поочередно к правому и левому. Сопротивление на обоих концах должно быть равным 40 Ом. Зачастую, в паспорте наушником указаны все параметры.

Если разница в показаниях велика, имеет место быть короткое замыкание. Это легко проверить. Достаточно коснуться щупами к левому и правому каналам одновременно. Сопротивление должно увеличиться в 2 раза, то есть показывать 80 Ом.

Получается, что мы проводим измерение двух последовательно подключенных цепей. Если при шевелении провода сопротивление меняется, провод перетерт в каком-либо месте. Обычно это происходит в месте выхода из излучателей или Джека. Чтоб точно определить место поломки, зафиксируйте провод, изогните его локально, подключив омметр. Если разрыв в месте установки Джека, нужно купить разборной Джек.

Старый придется откусить вместе с частью перетертого провода, припаять контакты к новому разъему по такому принципу, как они припаяны к Джеку. Если обрыв был найден в наушниках, отрежьте старый кусок провода, припаяйте новый к тому мету, где была старая пайка.

Измерение номинала резистора

Сопротивления (в цепи их называют резисторами) имеют широкое применение в электросхемах. Зачастую приходить проверять резистор на исправность, чтоб определить поломку электроцепи.

На схеме резистор показывают в виде прямоугольника, иногда внутри есть надпись, которая может свидетельствовать о его мощности. Например, I – 1 Вт и так далее.

Чтоб определить номинал омметром, включите его в режим промера сопротивления. Сектор проверки сопротивления поделен на части. Это сделано с целью повышения эффективности измерений. К примеру, ползунок «200» свидетельствует о том, что мы можем промерять сопротивление до 200 Ом. «2k» — 2000 Ом и так далее. «k» свидетельствует о том, что к числу нужно добавить 1000, так как это приставка кило; «М»- мега, следовательно, число умножается на 1000000.

Если установить ползунок на измерения «2k» и при этом измерять резистор номиналом 300 кОм, на дисплей будет выведен значок перегрузки. Значит, нужно установить ползунок в положение 2М. Не важно, в каком положении он установлен, поменять его можно в процессе измерений.

Во время измерений сопротивления тестер может показывать другие показания, но не те, которые указаны на резисторе. Такой резистор не пригоден для дальнейшей эксплуатации.

На современных резисторах имеется цветная маркировка.

Проверка диодов мультиметром или тестером

Если необходимо преобразовать переменный ток в постоянный, применяются полупроводниковые диоды. При проверке платы первое внимание нужно уделить именно им. Они изготавливаются из кремния, германия и других материалов, служащих полупроводниками.

На внешний вид диоды отличаются между собой. Корпус может быть выполнен из пластика, стекла, металла. Они могут быть как цветные, так и прозрачные. Несмотря на это, все они имеют 2 вывода. В схемах,как правило, применяют светодиоды, стабилитроны, выпрямительные диоды.

Условно их показывают как стрелку, которая упирается в отрезок линии. Диод обозначается буквами VD и только светодиоды обозначают HL. Назначение диодов напрямую зависит от обозначений, которые показываются на чертеже. Из-за того, что схема может включать в себя огромное количество диодов, включенных параллельно, из нумеруют.

Диод легко проверить, если знать его принцип работы. А все просто, это как ниппель. Когда воздух входит, колесо накачивается, но назад уже не выйдет. Такой принцип работы и у диода. Только он пропускает через себя ток. Для проверки его работоспособности нужен постоянный источник питания, в роли которого может быть омметр, тестер, так как они мет батарейки.

На фото показано схема работы тестера при проверке сопротивления. На клеммы поступает напряжение определенного вида полярности. «+» подается на клемму красного цвета, «-» на черную. Когда мы прикоснемся, окажется так, что на анодном выводе будет плюсовой щуп, на катодном — минусовой. Ток начнет движение через диод.

Если перепутать метами щупы, ток не будет двигаться. Диод может быть как пробитым, исправным, так и находиться в обрыве. Когда образовался пробой, в какую бы сторону мы не подсоединили щупы, ток будет проходить через диод. Это все потому, что диод в таком случае будет представлять из себя кусочек провода.

Если произошел обрыв, ток не будет поступать. Редко случается такое, что сопротивление перехода изменяется. Такую поломку легко выявить, глядя на дисплей. По такому принципу можно проверить выпрямительный диод, светодиод, стабилитрон, диод Шоттки. Диоды могут быть как с выводами, так и иметь SMD исполнение. Давайте попрактикуемся.

Сначала вставляем щупы в прибор соблюдая цветовую маркировку. COM – черный кабель, R/V/f — красный, плюс. Далее устанавливаем ползунок на «прозвонку». На фото положение 2kOm. Включаем прибор, сомкнув щупы, убеждаемся в том, что он работает.

Первым делом проверим германиевый диод Д7. Ему уже 53 года. Такие диоды сейчас не производят, так как цена сырья велика, да и малая рабочая температура (max 80-100). Однако они хороши тем, что имеют низкий уровень шумов и малое падение напряжения. Их ценят люди, собирающие ламповые усилители звука.

При прямом подключении падение напряжения равно 0,129 мВ. Стрелочный прибор покажет где-то 130 Ом. Если изменить полярность, показание мультиметра будет равно 1, стрелочный в свою очередь покажет бесконечность. Это значит, что сопротивление слишком большой. Диод исправен.

Диод на кремниевой основе проверяется таким же способом. Корпус имеет 2 вывода катода, которые маркируются точкой, линией или окружностью. При прямом подключении падение равно около 0,5 В. Более мощные диоды покажут приблизительно 0,4 В. Таким способом проверяются диоды Шоттки, падение которых равно 0,2 В.

Мощные светодиоды имеют падение более 2 В, прибор может показать 1. В таком случае светодиод и есть индикатором. Если он светится, даже слабо, значит все исправно.

Некоторые типы более мощных светодиодов сделаны по принципу цепочки. То есть имеют несколько последовательно включенных светодиодов. Внешне это не просматривается. Падение на них может равняться до 30 В, проверять их стоит блоком питания, имеющего соответствующее напряжение и резисторами, включенными в цепь.

Проверка электролитических конденсаторов

Конденсаторы делятся на 2 типа: электролитические и простые. Простые подсоединяются в схему любым способом. Но с электролитическими такой способ не пройдет. Важно соблюдать полярность, чтоб не вывести его из строя.

Конденсаторы показываются на схеме при помощи двух параллельных линий. Если конденсатор электролитический, необходимо указать полярность, поставив рядом знак «+». Такие конденсаторы не надежны и причиной выхода из строя блока питания само чаще являются именно они. Вздутый конденсатор в устройстве можно часто заметить.

Мультиметром или тестером можно проверить такой конденсатор, в простонародии говорится «прозвонить». Прежде чем приступить к проверке, нужно выпаять конденсаторов и разрядить его. Для этого просто закоротите его выводы пинцетом или похожим предметом, корпус которого выполнен из металла. Прибор следует установить на проверку сопротивления в диапазоне от сотен килом до мегаом.

Щупами прикоснитесь к выводам конденсатора. При этом, стрелка на приборе плавно будет быстро отклоняться и плавно опускаться. Это зависит от того, какой величины испытываемый конденсатор. Чем емкость больше, тем возвращение стрелки в изначальное положение медленнее. Тестер покажет малое сопротивление, но через некоторое время оно может достигнуть сотни мегом.

Список возможных применений мультиметра в практике радиолюбителя огромен. Нас здесь будет интересовать один вопрос, можно ли и как проверить сопротивление мультиметром? Проверить, конечно, можно, потому что в конструкции этого прибора вставлен омметр. Именно с его помощью можно измерить сопротивление кабельных линий, всех радиодеталей, трансформаторов, катушек индуктивности, плавких предохранителей и конденсаторов.

Если рассмотреть принципиальную схему омметра, то это кружок, внутри которого расположена вот эта буква латинского алфавита – «Ω» (омега), а также два вывода, которые собой представляют два щупа прибора. Кстати, буква омега обозначает в физике сопротивление.

Так как на рынке присутствует достаточно большое разнообразие моделей мультиметров, то и расположение на корпусе обозначений может быть разное. Но так как наша задача провести измерение сопротивления тестером, то нас будет интересовать панель, где расположена эта самая буква «Ω». Здесь же расположен ручной переключатель и несколько пределов измерения. На каких-то моделях их может быть пять, на других семь. Обозначение производится цифрами и буквами.

К примеру, может стоять вот такой предел «200», это значит, сопротивление измеряется до 200 Ом. Может стоять или такое обозначение «2000», или такое «2к». Это одно и то же – предел определяет до 2000 Ом или 2 кОм, что является одним и тем же показателем. То же самое и с такими обозначениями: 2М или 2000к – до 2000000 Ом. Чтобы вы поняли, о чем идет речь, внизу фотография панели мультиметра, где все четко видно:

Давайте приведем пример. У вас на руках катушка или любая радиодеталь, ориентировочное сопротивление которой составляет 1000 Ом или 1 кОм, то вам необходимо выставить предел сопротивления выше ориентировочного. Если вы посмотрите на фотографию, то поймете, что измеряемым сопротивлением будет предел 2 кОм. На некоторых моделях такого показателя нет, поэтому выставляется 20 килоОм.

Теперь сам процесс измерения. Но предварительно надо напомнить (кто не знает), что красный щуп вставляется в отверстие (гнездо) «V/Ω», а черный в «com». При этом делается проверка, то есть, соединяются оба щупа. На дисплее должны появиться нули. Конечно, сам переключатель до этого должен быть установлен в диапазон, обозначаемый омегой.

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка. Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Внимание! Трогать оголенные участки щупов и выводов радиодеталей нельзя. Все дело в том, что тело человека также имеет свое сопротивление, а, значит, мультиметр будет показывать на дисплее суммарный показатель: сопротивление тела и радиодетали. Если необходимость придерживать щуп или деталь присутствует, то это можно делать только одной рукой.

Особенности измерения мультиметром

• Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
• При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
• Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
• Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать. Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Заключение по теме

Подводим итог по вопросу, как проверить сопротивление тестером (мультиметром)? На самом деле процесс этот несложный. Главное – правильно понять, как измерить данную величину, как правильно выставить прибор, какими пределами необходимо пользоваться. Так как сам прибор является ручного пользования, то надо будет запомнить все манипуляции с переключателями и щупами. Если это вы поймете и запомните, то проблем с тестированием у вас не будет.

Похожие записи:

Проверка диодов мультиметром

Добавлено 3 февраля 2017 в 21:10

Сохранить или поделиться

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность (где катод, а где анод) и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току (питающегося от батареи), как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке (a). При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке (b) (некоторые модели цифровых мультиметров в этом случае показывают “OL”).

Определение полярности диода: (a) Низкое сопротивление указывает на прямое смещение, черный щуп подключен к катоду, а красный – к аноду. (b) Перемена щупов местами показывает высокое сопротивление, указывающее на обратное смещение.

Конечно, чтобы определить, какое вывод диода является катодом, а какой – анодом, вы должны точно знать, какой вывод мультиметра является положительным (+), а какой – отрицательным (-), когда на нем выбран режим «сопротивление» или «Ω». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники.

Одна из проблем использования омметра для проверки диода заключается в том, что мы имеем только качественное значение, а не количественное. Другими словами, омметр говорит вам, только в каком направлении диод проводит ток; полученное при измерении низкое значение сопротивления бесполезно. Если омметр показывает значение «1,73 ома» при прямом смещении диода, то число 1,7 Ом не представляет для нас, как для техников или разработчиков схем, никакой реально полезной количественной оценки. Оно не представляет собой ни прямое падение напряжения, ни величину сопротивления материала полупроводника самого диода; это число скорее зависит от обеих величин и будет изменяться в зависимости от конкретного омметра, используемого для измерения.

По этой причини, некоторые производители цифровых мультиметров оснащают свои измерительные приборы специальной функцией «проверка диода», которая показывает реальное прямое падение напряжения на диоде в вольтах, а не значение «сопротивления» в омах. Эти измерительные приборы работают, пропуская через диод небольшой ток и измеряя падение напряжения между двумя измерительными щупами (рисунок ниже).

Мультиметр с функцией «Проверка диода», вместо низкого сопротивления, показывает прямое падение напряжения 0,548 вольт.

Показание прямого напряжения, полученное таким образом с помощью мультиметра обычно меньше, чем «нормальное» падение в 0,7 вольта для кремниевых диодов и 0,3 вольта для германиевых диодов, так как ток, обеспечиваемый измерительным прибором, довольно мал. Если у вас нет мультиметра с функцией проверки диодов, или вы хотели бы измерить прямое падение напряжения на диоде при другом токе, то можно собрать схему из батареи, резистора и вольтметра.

Измерение прямого напряжения диода с помощью мультиметра без функции «проверка диода»: (a) Принципиальная схема. (b) Схема соединений

Подключение диода в этой тестовой схеме в обратном направлении просто приведет к тому, что вольтметр покажет полное напряжение батареи.

Если эта схема была разработана для обеспечения протекания через диод тока постоянной (или почти) величины, несмотря на изменения прямого падения напряжения, то она может быть использована в качестве основы для инструмента, измеряющего температуру: измеренное на диоде напряжение будет обратно пропорционально температуре перехода диода. Конечно, ток через диод должен быть минимален, чтобы самонагревания (значительного количества рассеиваемой диодом мощности), которое могло бы помешать измерению температуры.

Помните, что некоторые цифровые мультиметры, оснащенные функцией «проверка диода», при работе в обычном режиме «сопротивление» (Ω) могут выдавать очень низкое тестовое напряжение (менее 0,3 вольт), слишком низкое для полного схлопывания (сжатия) обедненной области PN перехода. Суть в том, что тестирования полупроводниковых приборов здесь должна использоваться функция «проверка диода», а функция «сопротивления» – для всего остального. Использование очень низкого тестового напряжения для измерения сопротивления облегчает процесс измерения сопротивления неполупроводниковых компонентов, подключенных к полупроводниковым компонентам, так как переходы полупроводникового компонента не будут смещены такими низкими напряжениями в прямом направлении.

Рассмотрим пример резистора и диода, соединенных параллельно и припаянных к печатной плате. Как правило, перед измерением сопротивления резистора необходимо было бы выпаять его из схемы (отсоединить резистор от остальных компонентов), в противном случае любые параллельно подключенные компоненты будут влиять на полученные показания. При использовании мультиметра, который выдает на щупы очень низкое тестовое напряжение в режиме «сопротивление», на PN переход диода не будет подано напряжение, достаточное для того, чтобы он был смещен в прямом направлении, и, следовательно, диод будет пропускать незначительный ток. Следовательно, измерительный прибор «видит» диод, как разрыв, и показывает сопротивление только резистора (рисунок ниже).

Омметр, оснащенный очень низким тестовым напряжением (< 0,7 В), не видит диодов, что позволяет ему измерять параллельно подключенные к диоду резисторы.

Если использовать такой омметр для проверки диода, он покажет очень высокое сопротивление (много мегаом), даже если подключить диод в «правильном» (для прямого смещения) направлении (рисунок ниже).

Омметр, оснащенный очень низким тестовым напряжением, слишком низким для прямого смещения диодов, не видит диодов.

Величина обратного напряжения диода измеряется не так легко, так как превышение обратного напряжения на обычном диоде приводит к его разрушению. Хотя существуют специальные типы диодов, разработанные для «пробоя» в режиме обратного смещения без повреждения диода (так называемые стабилитроны), которые тестируются в той же схеме источник/резистор/вольтметр при условии, что источник напряжения обеспечивает величину напряжения, достаточную для перехода диода в область пробоя. Более подробную информацию об этом читайте в одной из следующих статей этой главы.

Подведем итоги

• Омметр может быть использован для качественной оценки работоспособности диода. При подключении диода в одном направлении должно получено низкое сопротивление, а подключении в другом направлении – очень высокое сопротивление. При использовании для этой цели омметра, убедитесь, что знаете, какой из тестовых щупов положительный, а какой отрицательный!
• Некоторые мультиметры имеют функцию «проверка диода», которая отображает фактическое прямое напряжение диода, когда он проводит ток. Такие измерительные приборы обычно показывают слегка заниженное значение прямого напряжения, по сравнению с «номинальным» значением, из-за очень маленькой величины тока, используемой для проверки.

Оригинал статьи:

Теги

ДиодМультиметрОбучениеЭлектроника

Сохранить или поделиться

Как читать мультиметр? ABC Guide for Beginners

Одним из основных навыков техника является способность эффективно использовать мультиметр.

Как новичок, вы стремитесь к глубокому пониманию того, как работает мультиметр, как он обнаруживает и измеряет различные электрические величины и, в конечном итоге, как он преобразует их в окончательное значение на цифровом дисплее.

Возможно, вы уже знаете основы, поэтому мы сразу перейдем к процессу считывания показаний мультиметра.

Если вам нужна дополнительная информация о принципе работы мультиметров, ознакомьтесь с другими нашими руководствами. Эта статья посвящена только чтению мультиметра.

Как считывать показания мультиметра

Ключом к правильному считыванию показаний мультиметра является понимание концепции десятичной регулировки. Поскольку значения всех электрических величин выражены в числах, знание разницы между градусами единиц имеет решающее значение.

Например, вы должны знать разницу между амперами и миллиамперами, поскольку 1 ампер равен 1000 миллиампер.

Если ваши основы системы единиц СИ ясны до такой степени, что вы можете быстро преобразовывать десятичные дроби, то вы уже на полпути к тому, чтобы научиться читать мультиметр.

Фактически, преобразование десятичных знаков – это самая большая «техническая разница» между аналоговыми и цифровыми мультиметрами.

Аналоговый и цифровой мультиметр

В аналоговых счетчиках вам нужно вручную вычислять десятичные дроби, тогда как в цифровых счетчиках это немного упрощает вашу работу.Именно по этой причине цифровые мультиметры стали популярными, а американский бренд Fluke на протяжении десятилетий лидирует в отрасли.

Теперь без лишних слов научимся читать мультиметр. В этом руководстве мы рекомендуем держать мультиметр под рукой и одновременно проводить эксперименты.

Как считывать значения сопротивления на мультиметре

Шаг 1

Выньте мультиметр и образец резистора (вы можете получить два или более резистора для экспериментов)

Шаг 2

Используйте дисковый переключатель для выбора функции сопротивления в мультиметре.Вы можете переключиться на самый низкий диапазон в секции

Выберите функцию сопротивления на мультиметре

Step 3

Подключите измерительные щупы к резистору и наблюдайте за дисплеем. Здесь вам нужно сконцентрироваться.

В целях пояснения предположим, что сопротивление резистора составляет 672 Ом (полученное нами с помощью метода цветового кодирования)

Подключите измерительные щупы к резистору

Шаг 4

Поскольку шкала указывает на 200 -ohm, дисплей не показывает правильные показания.Почему?

Потому что значение резистора вне допустимого диапазона. В этом диапазоне 200 Ом мультиметр может обнаруживать и измерять сопротивление только ниже этого значения. Для всего, что выше, потребуется более высокий диапазон

Step 5

И более высокий диапазон в этом мультиметре составляет 2000 Ом. Итак, вам нужно переместить циферблат в этот диапазон, чтобы получить правильные показания.

На дисплее отобразится значение 672, потому что оно попадает в диапазон. Если бы значение сопротивления было более 2000 Ом (или 2 кОм), дисплей все равно не давал бы правильных показаний.

Теперь самое интересное измерение. Вы получили значение 672, когда переместили переключатель диапазона на 2000 Ом, верно?

Теперь попробуйте переместить его на 2 кОм. Вы увидите, что значение изменилось с 672 на 0,67. Таким образом, показание будет считаться 0,67 кОм, что соответствует 670 Ом

. Поднимитесь на один уровень выше (200 кОм), и вы увидите, что показание показывает 0,7, что соответствует 0,7 кОм.

Разница между этими двумя показаниями заключается в позиции десятичной точки (обратите внимание, где они находятся в 0.67 и 0,7)

В основном этот выбор диапазона расширяет возможности мультиметра для измерения сопротивления.

В приведенном выше примере, если бы сопротивление резистора составляло 3 кОм, нам пришлось бы увеличить сопротивление и выбрать диапазон 20 кОм.

Это станет яснее на следующих шагах.

Step 6

Вот еще один пример, в котором показание показывает 2,18. Так как же узнать точное значение этого резистора? Сначала проверьте диапазон

Шаг 7

Теперь возьмите число, показанное на дисплее, и поместите его между текущей точкой диапазона и нижней точкой диапазона.В этом случае текущая точка составляет 20 кОм, а нижняя точка – 2000 Ом.

Step 8

Поскольку значение находится в пределах этого диапазона, что соответствует от 2 кОм до 20 кОм, мы можем подтвердить, что 2,18 на самом деле составляет 2,18 кОм.

Step 9

Если это звучит сбивающе с толку, визуализируйте шкалу, где это значение больше 2k. Если число «2,18» должно быть больше 2k, то оно должно быть 2,18k. Верно?

При первой попытке диапазоны и десятичные дроби могут быть непростыми. Но по мере того, как вы экспериментируете с большим количеством и разными номиналами резисторов, считывать значения сопротивления на мультиметре станет проще.

Помните, что главное – сфокусироваться на селекторе диапазона; часть измерения проста.

Как считывать напряжение на мультиметре

Этот процесс аналогичен тому, как вы измеряли сопротивление. Вместо функции сопротивления вы должны выбрать функцию измерения напряжения в мультиметре.

В большинстве мультиметров секции для напряжения постоянного и переменного тока разделены, поэтому убедитесь, что вы выбрали правильную функцию во время измерения.

Выбор диапазона такой же, когда вы выбираете более высокий диапазон при измерении напряжения, которое, как вы предполагаете, находится на нижней стороне.

Fluke 287 Комплект автономного каротажного мультиметра с истинным среднеквадратичным значением

Например, если вы проверяете 9-вольтовую батарею, указатель диапазона должен указывать на 20 В (постоянный ток), поскольку это самый высокий диапазон для данного измерения. Только тогда дисплей покажет правильные показания.

Если вы измеряете ток с помощью мультиметра, обязательно проверьте номинал. Большинство мультиметров не могут измерять ток выше 10 А постоянного или переменного тока.

Примечание о лучшей марке мультиметров

По нашему мнению, Fluke – одна из лучших марок мультиметров.Несмотря на то, что существует множество других производителей, Fluke остается лидером, потому что это популярный выбор.

В том маловероятном случае, если вы еще не купили мультиметр, мы рекомендуем измеритель Fluke.

Заключение

Мы надеемся, что это краткое руководство помогло вам понять основы считывания показаний мультиметра. Просто запомните ключевые моменты, касающиеся выбора функций и диапазона, и при достаточной практике вы сможете стать мастером тестировщика мультиметров. Если у вас есть какие-либо комментарии о том, как читать мультиметр, дайте нам знать в комментариях.

Как измерить сопротивление цифровым мультиметром

Зачем измерять сопротивление? Чтобы определить состояние цепи или компонента. Чем выше сопротивление, тем меньше ток, и наоборот.

Как правило, сопротивление компонентов, используемых для цепей управления (таких как переключатели и контакты реле), вначале очень низкое и со временем увеличивается из-за таких факторов, как износ и грязь. Нагрузки, такие как двигатели и соленоиды, со временем уменьшаются в сопротивлении из-за пробоя изоляции и попадания влаги.

Для измерения сопротивления:
1. Выключите питание цепи.

• Если в цепи есть конденсатор, разрядите конденсатор перед снятием показаний сопротивления.

2. Поверните циферблат цифрового мультиметра на сопротивление, или ом, которое часто разделяет точку на шкале с одним или несколькими другими режимами тестирования / измерения (целостность, емкость или диод; см. Иллюстрацию ниже).

• На дисплее должно отображаться OLΩ, потому что в режиме сопротивления, даже до того, как измерительные провода будут подключены к компоненту, цифровой мультиметр автоматически начнет измерение сопротивления.
• На дисплее может появиться символ МОм, потому что сопротивление открытых (неподключенных) измерительных проводов очень велико.
• Когда провода подключены к компоненту, цифровой мультиметр автоматически использует режим автоматического выбора диапазона для настройки наилучшего диапазона.
• Нажатие кнопки диапазона позволяет технику вручную установить диапазон.
• Наилучшие результаты будут достигнуты, если проверяемый компонент будет удален из цепи. Если компонент оставить в цепи, на показания могут повлиять другие компоненты, параллельные проверяемому компоненту.

3. Сначала вставьте черный измерительный провод в разъем COM.
4. Затем вставьте красный провод в гнездо VΩ.

• Когда закончите, снимите провода в обратном порядке : сначала красный, затем черный.

5. Подключите измерительные провода к тестируемому компоненту.

• Убедитесь, что контакт между измерительными проводами и цепью хороший.

Совет: Для измерений очень низкого сопротивления используйте относительный режим (REL; см. Пункт 11).Он также может называться нулевым или дельта-режимом (Δ). Он автоматически вычитает сопротивление измерительных проводов – обычно от 0,2 Ом до 0,5 Ом. В идеале, если измерительные провода соприкасаются (закорочены), на дисплее должно отображаться 0 Ом.

Другие факторы, которые могут повлиять на показания сопротивления: посторонние вещества (грязь, припой, масло), контакт тела с металлическими концами измерительных проводов или параллельные цепи. Человеческое тело становится параллельным путем сопротивления, снижая общее сопротивление цепи. Таким образом, избегайте касания металлических частей измерительных проводов, чтобы избежать ошибок.

6. Прочтите результат измерения на дисплее.
7. По окончании выключите мультиметр, чтобы предотвратить разряд батареи.

Расширенные возможности цифрового мультиметра

8. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.

• Обязательно обратите внимание на сигнализатор (например, K или M) после измерения на дисплее.

9. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение – его можно будет просмотреть позже.
10. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение.

• Мультиметр издает звуковой сигнал каждый раз, когда записывается новое показание.

11. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.

• Отображаются измерения выше и ниже эталонного значения.

Анализ измерения сопротивления

Значимость показаний сопротивления зависит от тестируемого компонента. Как правило, сопротивление любого компонента меняется со временем и от компонента к компоненту. Незначительные изменения сопротивления обычно не критичны, но могут указывать на закономерность, на которую следует обратить внимание.Например, когда сопротивление нагревательного элемента увеличивается, ток, проходящий через элемент, уменьшается, и наоборот. См. Диаграмму ниже.

При работе с печатной платой может потребоваться снять один из выводов резистора с платы, чтобы измерить правильное сопротивление резистора. Измерение сопротивления, отображаемое цифровым мультиметром, представляет собой полное сопротивление на всех возможных путях между щупами измерительных проводов. При измерении сопротивления компонента, входящего в цепь, необходимо соблюдать осторожность.

Сопротивление всех компонентов, подключенных параллельно с проверяемым компонентом, влияет на показания сопротивления, обычно понижая его. Всегда проверяйте электрическую схему на наличие параллельных путей.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Связанные ресурсы

Чтение / использование мультиметра

Чтение / использование мультиметра

Показания мультиметра / Использование

Я обратил внимание на отсутствие понимание того, как читать и пользоваться мультиметром.Я постараюсь предоставить некоторое базовое понимание.

Хотя цифровые мультиметры – это «кошачье мяуканье», аналоговый Типовой измеритель имеет ряд преимуществ перед цифровым измерителем при использовании его для диагностики проблемы с тройкой. Аналоговый измеритель очень предпочтителен, и это то, что обсуждаться здесь.

На фото представлен дешевый аналоговый счетчик, который я купил в Walmart примерно за 8 долларов.Этого достаточно, чтобы выполнить приличную работу по устранению большинства проблем.

Большинство аналоговых счетчиков будут аналогичны по конструкции с вариациями выбор шкалы. Несмотря на то, что ваш глюкометр может выглядеть не одинаково, его функции и функция будет такой же или очень похожей.

Счетчик является автономным и портативным. Там будет аккумуляторный отсек, в котором находится небольшая батарея. Батарея используется ТОЛЬКО с функция измерения ОМ или сопротивления. Измерения напряжения ни в коем случае зависит от состояния аккумулятора или даже от того, включен ли аккумулятор.

Счетчик имеет циферблат, переключатель, место для провода. крепление (красный к + и черный к -) и устройство с нулевым сопротивлением. На самых маленьких метров, «ноль омов» обычно представляет собой колесо большого пальца, расположенное сбоку от метр.

На первый взгляд циферблат с метровой шкалой может показаться устрашающим. Однако, немного поняв, это довольно просто понять.

Самая верхняя шкала предназначена для чтения сопротивления или Ом. Подробнее об этом потом.

Измерение напряжения:
Следующая шкала показывает напряжение постоянного или переменного тока. Подшкала значение, используемое для чтения, зависит от положения селекторного переключателя. Если селектор установить на “250”, тогда будет использоваться верхняя шкала напряжения там, где полная игла отклонение (крайнее правое) будет на «250».

Если измеренное напряжение привело к точному отклонению иглы средний диапазон с селекторным переключателем, установленным на “250”, тогда измеренное напряжение будет быть 125 вольт… как показано на верхней шкале напряжения посередине между “100” и «150».

Теперь, если переключатель установлен в положение «50», для полной шкалы отклонение, при том же положении иглы среднего диапазона измеренное напряжение будет быть 25 вольт. Мы бы использовали следующую более низкую шкалу напряжения, так как селектор находится в позиция «50».

Сразу помните, что при измерении напряжения селекторный переключатель позиция отмечает, какая суб шкала используется. Если селекторный переключатель находится в положении «250», используется верхняя шкала… если выбрано “10”, используется нижняя шкала. Ваш счетчик может иметь разные шкалы, но применяется тот же принцип. Селектор переключатель определяет, какое напряжение вызовет полное отклонение шкалы.

Рекомендуется всегда выбирать самую высокую шкалу напряжения. для измерения неизвестного напряжения, а затем уменьшите выбор шкалы по мере необходимости до получить более точное чтение. Привязка счетчика из-за слишком низкой шкалы выбранный может повредить его.

Измерения напряжения обычно производятся с помощью черного щупа, чтобы заземление, желательно аккумулятор (-), и красный щуп на контрольную точку.Отрицательный отклонение иглы означает, что провода перевернуты.

Напряжение постоянного тока (постоянный ток) – это тип напряжения, который используется повсеместно. на Triple, за исключением желтых проводов от статора, которые подключены к переменному току (переменный Текущий). Оба они читаются на одной и той же шкале счетчика циферблата. Неточные показания могут возникает из-за того, что селекторный переключатель находится в неправильном положении для данного типа напряжение проверяется.

Сопротивление, Ом, целостность, Измерения:
Сопротивление – это мера сопротивления току, протекающему в цепи.Единица измерения – ом. Часто выражается в кОм или МОм … 1 кОм. Ом равно 1000 Ом … 1 МОм равно 1000 кОм. Преемственность – это отсутствие сопротивление.

В отличие от измерений напряжения, полярность пробников не является допустимой. коэффициент, за исключением случаев, когда диод (выпрямитель) содержится в цепи, проверено. Функция диода состоит в том, чтобы свободно пропускать ток в одном направлении, в то время как противодействие току в обратном направлении. Итак, по конструкции полярность щупа (+/-, красный / черный) – фактор при проверке диодных цепей.

Показания шкалы Ом немного отличаются от показаний напряжения. это читать напрямую, а затем умножать на значение, указанное селектором выключатель.

Например: Если стрелка указывает на цифру “2” на омах шкала (как показано), а селекторный переключатель установлен на Rx10, тогда показание будет указывают 20 Ом … 2 х 10.

Если селектор был установлен на Rx1K, показание будет показывать 2K Ом (2000 Ом)… 2 х 1К.

Обратите внимание, что шкала Ом не линейна. Каждая хэш-метка имеет значение определяется целыми числами по обе стороны от них.

Перед выполнением любой проверки сопротивления необходимо обнулить счетчик на точное чтение. Это достигается путем соприкосновения двух щупов друг с другом. и регулируя регулировочное кольцо или ручку «ноль Ом», пока игла не будет точно выше «0» по шкале Ом. «Ноль» ставится при включении одного селекторного переключателя. позиция может отличаться от той, которая была сделана при другом выборе. Для этого причина, по которой «ноль» необходимо настраивать каждый раз при изменении шкалы. Если батареи счетчика разряжены, разница между чешуйки крупнее. Если нулевое значение не может быть достигнуто регулировкой колесика / ручки тогда аккумулятор необходимо заменить.

Если селекторный переключатель установлен на любую шкалу Ом и щупы подключены к источнику напряжения, это может привести к повреждению счетчика.

Тестирование конденсаторов (конденсаторов):
Грубый, быстрый и грязный тест для определения состояния конденсаторов, используемых на системы баллов могут быть выполнены с использованием проверки сопротивления с аналоговым мультиметр.

-Поставьте селекторный переключатель в положение высокого Rx Ом.
-Замкнуть провод конденсатора на массу, чтобы полностью разрядить конденсатор или закрыть точки.
– Коснитесь щупами провода конденсатора и заземления.
– Переверните щупы и повторите попытку.

Хороший конденсатор покажет быстрое отклонение иглы, которое медленно истекать кровью. Закороченный конденсатор будет показывать около нуля без отклонение / стравливание. Открытый конденсатор не будет иметь прогиба при показании почти бесконечность.

Пример практического теста:

Вторичная катушка зажигания:
См. Чертеж: http://kawatriple.com/cdih3/cdih3.jpg
Согласно чертежу, вторичная обмотка катушки зажигания должна быть 4.5K Ом.
-Отсоединить провод свечи от свечи зажигания.
-Установите переключатель счетчика в положение Rx1K и обнулите счетчик.
-Подключите измерительные щупы между металлом в крышке и землей.
-Счетчик должен показывать 4.5.
Проверяет не только вторичную обмотку, но и все соединения проводов без снятие бака.

Первичная обмотка катушки зажигания:
См. Чертеж: http://kawatriple.com/cdih3/cdih3.jpg
Согласно чертежу, первичная обмотка катушки зажигания должна быть 0,8 Ом.
– Снимите боковую крышку и отсоедините красный провод от CDI.
-Установите переключатель измерителя в положение Rx10 (или Rx1, если доступно) и обнулите счетчик.
-Подключите щупы измерителя между красным проводом к катушке и массой.
-Метр должен прочитать около 1 хеш-метки на Rx10 или почти 1 на Rx1.
Проверяет не только первичную обмотку, но и все соединения проводов без снятие бака.

Пикап CDI:
См. Рисунок: http://kawatriple.com/cdih3/cdih3.jpg
Согласно чертежу, датчики должны быть 200 Ом.
– Снимите боковую крышку и отсоедините белый провод от CDI.
-Установите селектор счетчика на Rx10 и обнулите счетчик.
– Подключите измерительные щупы между белым проводом к двигателю и массой.
-Метр должен показывать 20 при настройке Rx10.
Это проверяет не только датчик, но и все соединения проводов без снятия крышка двигателя.

Катушка высокой / низкой скорости:
См. Чертеж: http://kawatriple.com/cdih3/cdih3.jpg
Согласно рисунку, низкое напряжение должно быть 200 Ом, а высокое – 5 Ом.
-Отсоедините разъем от двигателя с белым и синим проводами.
-Установите селектор счетчика на Rx10 и обнулите счетчик.
-Подключите щупы измерителя между белым проводом (lo spd) к двигателю и массой.
-Метр должен показывать 20 при настройке Rx10.
-Подключите щупы измерителя между синим проводом (привет spd) к двигателю и массой.
-Измеритель должен показывать 0,5 при настройке Rx10.

CDI Выход:
См. Рисунок: http://kawatriple.com/cdih3/cdih3.jpg
– Снимите боковую крышку и отсоедините красные провода от CDI. Отметить вязку провода.
-Установите переключатель измерителя на напряжение постоянного тока – 250.
-Подключите щупы измерителя между красным проводом к CDI и заземлением.
-Включите ключ зажигания и переверните его.
-Измеритель должен показывать от 50 до 150 вольт, в зависимости от скорости удара.
-Повторите эти действия для каждого красного провода, чтобы проверить все три выхода.
Все измеренные напряжения должны быть одинаковыми при одинаковой скорости разгона.
Это тестирует выход CDI и функцию катушки низкого давления.

Проверка системы зарядки:
-Установите переключатель измерителя в положение постоянного тока – 50
-Проверьте напряжение аккумуляторной батареи при выключенном зажигании. Красный провод к батарее (+) и черный привести к батарее (-).
Напряжение полностью заряженной батареи составляет около 12,5 В постоянного тока.
-Запустите двигатель при выключенном освещении и перепроверьте напряжение. Как двигатель заводится до 3000 об / мин измеренное напряжение должно возрасти примерно до 14.5-15,5 вольт.
– Включите фары и убедитесь, что 14,5 В постоянного тока можно поддерживать при 3000 об / мин.
Измеренное напряжение, превышающее 16 В постоянного тока, указывает на неисправность регулятора и может вызвать перегрев аккумулятора и выход из строя лампочки. Напряжение, измеренное ниже, чем описанный указывает на отказ компонента, наиболее вероятно, но не ограничиваясь этим, выпрямитель или статор. В некоторых моделях выпрямитель / регулятор представляет собой комбинированный блок.

Погрешности цифрового мультиметра

| KPU.ca

Щелкните ссылку ниже, чтобы перейти к техническим характеристикам цифрового мультиметра.

Погрешности для цифровых мультиметров (DMM) всегда указываются как процент от показания плюс некоторое целое число, кратное наименьшей значащей цифре (dgt) на шкале.

например ± (2,5% + 3 ед.)

Так, например, если мы измеряем напряжение 32,00 В на шкале с погрешностью, указанной выше (где 0,01 В – наименее значимая цифра на этой шкале), то абсолютная погрешность наших показаний будет:

(32.00 × 0,025) = 0,8
+ (3 × 0,01) = 0,03
= 0,83 ⇒ ± 0,8 В

Обратите внимание, как 3 × (наименьшая значащая цифра) вносит незначительный вклад в общую неопределенность в этом примере. Однако, если мы измерим напряжение 0,09 В по той же шкале, то абсолютная погрешность будет:

(0,09 × 0,025) = 0,00225
+ (3 × 0,01) = 0,03
= 0,03225 ⇒ 0,03 В

Это демонстрирует, почему важно использовать на цифровом мультиметре самую чувствительную шкалу, которая все равно будет измерять ваши показания.В этом случае 3 × (наименее значимая цифра) было основным вкладом, и это дало нам неопределенность, которая очень велика по сравнению с нашим значением. Использование более чувствительной шкалы должно дать нам лучшую (то есть меньшую) неопределенность.

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	400 мВ 4 В 40 В 400 В 1000 В	0.01 мВ	± (0,15% + 10 dgt) в диапазоне 400 мВ ± (0,1% + 5 dgt) в диапазоне 4 В ± (0,1% + 5 dgt) в диапазоне 40 В ± (0,1% + 5 dgt) в диапазоне 400 Диапазон напряжения ± (0,1% + 5 единиц) в диапазоне 1000 В
Напряжение переменного тока (истинное среднеквадратичное значение 45-1000 Гц)	400 мВ 4 В 40 В 400 В 750 В	0,01 мВ	± (1,5% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В ± (1,5% + 20 dgt) 60-500 Гц в диапазоне 4 В ± (1,5% + 20 dgt) 60 Гц – 1 кГц в 40 Диапазоны от В до 400 В ± (2.0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Напряжение переменного и постоянного тока (истинное среднеквадратичное значение 45-1000 Гц)	400 мВ 4V 40V 400V 750V	0,01 мВ	± (2,0% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В ± (2,0% + 20 dgt) 60-500 Гц в диапазоне 4 В ± (2,0% + 20 dgt) 60 Гц – 1 кГц в 40 Диапазоны от В до 400 В ± (2,0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Постоянный ток	40 мА 400 мА 10 А	1 мкА	± (0.5% + 10 dgt) в диапазоне от 40 мА до 400 мА ± (1,5% + 10 dgt) в диапазоне 10 A
Переменный ток (истинное среднеквадратичное значение 50-1000 Гц)	40 мА 400 мА 10 А	1 мкА	± (2,0% + 10 dgt) в диапазоне от 40 мА до 400 мА ± (2,5% + 10 dgt) в диапазоне 10 A
Сопротивление	400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм	0,01 Ом	± (0,3% + 15 dgt) в диапазоне 400 Ом ± (0.3% + 5 dgt) в диапазонах от 4 кОм до 400 кОм ± (0,5% + 10 dgt) в диапазоне 4 МОм ± (1,5% + 20 dgt) в диапазоне 40 МОм
Емкость	4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ	1 пФ	± (3,0% + 20 дгт) в диапазоне 4 нФ ± (3,0% + 5 дгт) в диапазоне от 40 нФ до 400 нФ ± (3,0% + 5 дгт) в диапазоне от 4 мкФ до 20 мкФ ± (5,0 % + 5 dgt) в диапазонах от 20 мкФ до 40 мкФ
Частота	100 Гц 1 кГц 10 кГц 100 кГц 500 кГц	0.01 Гц	± (0,1% + 10 дгт)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	660 мВ 6,6 В 66 В 660 В 1000 В	0,1 мВ	± (0,5% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение 50-500 Гц)	660 мВ 6.6 В 66 В 660 В 750 В	0,1 мВ	± (1,5% + 8 dgt) 50-60 Гц для диапазона 660 мВ ± (1,5% + 8 dgt) для диапазонов от 6,6 В до 660 В ± (2,0% + 8 dgt) для диапазона 750 В
Постоянный ток	660 мкА 6600 A 66 мА 400 мА 10 A	0,1 мкА	± (1,5% + 2 dgt) в диапазонах от 660 мкА до 400 мА ± (3,0% + 3 dgt) в диапазонах 10 A
Переменный ток (истинное среднеквадратичное значение 50-500 Гц)	660 мкА 6600 A 66 мА 400 мА 10 A	0.1 мкА	± (2,0% + 10 dgt) в диапазонах от 660 мкА до 400 мА ± (3,5% + 10 dgt) в диапазонах 10 A
Сопротивление	660 Ом 6,6 кОм 66 кОм 660 кОм 6,6 МОм 66 МОм	0,1 Ом	± (1,2% + 5 dgt) в диапазонах от 660 Ом до 660 кОм ± (2,0% + 5 dgt) в диапазоне 6,6 МОм ± (3,5% + 5 dgt) в диапазоне 66 МОм
Емкость	6,6 нФ 66 нФ 660 нФ 6.6 мкФ 660 мкФ 6,6 мФ 66 мФ	1 пФ	± (3,0% + 30 дгт) по шкале 6,6 нФ ± (3,0% + 5 дгт) в диапазонах от 66 нФ до 660 мкФ ± (3,0% + 20 дгт) в диапазонах 6,6 мФ и 66 мФ
Частота	660 Гц 6,6 кГц 66 кГц 660 кГц 6,6 МГц 66 МГц	0,1 Гц	± (0,1% + 3 дгт)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	200 мВ 2 В 20 В 200 В 1000 В	100 мкВ 1 мВ 10 мВ 100 мВ 1 В	± (0.5% + 1 дгт)
Напряжение переменного тока	200 мВ 2 В 20 В 200 В 750 В	100 мкВ 1 мВ 10 мВ 100 мВ 1 В	± (1,25% + 4 dgt) 40 – 1 кГц в диапазонах от 200 мВ до 200 В ± (1,25% + 4 dgt) 40 – 400 Гц в диапазоне 750 В
Постоянный ток	200 мкА 2 мА 20 мА 200 мА 2 А 20 А	0,1 мкА 1 мкА 10 мкА 100 мкА 1 мА 10 мА	± (1.0% + 1 dgt) в диапазонах от 200 мкА до 200 мА ± (2,0% + 3 dgt) в диапазонах 2A и 20 A
Переменный ток	200 мкА 2 мА 20 мА 200 мА 2 А 20 А	0,1 мкА 1 мкА 10 мкА 100 мкА 1 мА 10 мА	± (1,5% + 3 dgt) 40-1 кГц в диапазонах от 200 мкА до 200 мА ± (2,5% + 3 dgt) 40-400 Гц в диапазонах 2A и 20 A
Сопротивление	200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм 2000 МОм	0.1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 1 МОм	± (0,75% + 4 dgt) для диапазона 200 Ом ± (0,75% + 1 dgt) для диапазонов от 2 кОм до 2 МОм ± (1,5% + 5 dgt) для диапазона 20 МОм ± (5% + 10 dgt) в диапазоне 2000 МОм
Емкость	2 нФ 20 нФ 200 нФ 2 мкФ 20 мкФ	1 пФ 10 пФ 100 пФ 1 нФ 10 нФ	± (2,0% + 4 дгт)
Частота	2 кГц 20 кГц 200 кГц	1 Гц 10 Гц 100 Гц	± (1.0% + 3 dgt)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	320 мВ	0,1 мВ	± (0,4% + 1 дгт)
Напряжение постоянного тока	3.200 В 32.00 В 320 В 1000 В	0,001 В 0.01 В 0,1 В 1 В	± (0,4% + 1 дгт)
Напряжение переменного тока	3.200 В 32.00 В 320 В 750 В	0,001 В 0,01 В 0,1 В 1 В	± (2,0% + 2 dgt) 45-500 Гц в диапазоне 3,2 В ± (2,0% + 2 dgt) 45-1 кГц в диапазоне от 32 В до 750 В
Постоянный ток	32,00 мА 320 мА 10,0 А	0,01 мА 0,1 мА 0,01 A	± (1.5% + 1 дгт)
Переменный ток	32,00 мА 320 мА 10,0 А	0,01 мА 0,1 мА 0,01 A	± (2,4% + 2 dgt) 45 – 1 кГц
Сопротивление	320,0 Ом 3200 Ом 32,00 Ом 320,0 кОм 3,200 МОм 32,00 МОм	0,1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм	± (0,5% + 2 dgt) в диапазоне 320 Ом ± (0,5% + 1 dgt) в диапазоне 3200 Ом до 3.Диапазоны 200 МОм ± (2% + 1 dgt) в диапазоне 32,00 МОм

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600,0 мВ	0,1 мВ	± (0,5% + 2 дгт)
Напряжение постоянного тока	6,00 В 60.00 В 600,0 В	0,001 В 0,01 В 0,1 В	± (0,5% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение)	600,0 мВ	0,1 мВ	± (1,0% + 3 dgt) 45-500 Гц	± (2,0% + 3 dgt) 500 – 1 кГц
Напряжение переменного тока (истинное среднеквадратичное значение)	6.000 В 60.00 В 600.0 В	0,001 В 0,01 В 0,1 В	± (1,0% + 3 dgt) 45-500 Гц	± (2.0% + 3 dgt) 500 – 1 кГц
Постоянный ток	6.000 A 10.00 A 20 A	0,001 A 0,01 A	± (1,0% + 3 дгт)
Переменный ток (истинное среднеквадратичное значение)	6.000 A 10.00 A 20 A	0,001 A 0,01 A	± (1,5% + 3 dgt) 45-500 Гц
Сопротивление	600,0 Ом 6,000 кОм 60,00 кОм 600,0 кОм 6.000 МОм 40.00 МОм	0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм	± (0,9% + 2 dgt) в диапазоне 600 Ом ± (0,9% + 1 dgt) в диапазоне от 6 кОм до 6 МОм ± (5% + 2 dgt) в диапазоне 40 МОм
Емкость	1000 нФ 10,00 мкФ 100,0 мкФ 9999 мкФ	1 нФ 0,01 мкФ 0,1 мкФ 1 мкФ	± (1,9% + 2 dgt) для диапазонов 1000 нФ и 10 мкФ для диапазонов 100 – 1000 мкФ: ± (1.9% + 2 dgt), для более 1000 мкФ: ± (5% + 20 dgt)
Частота	99,99 Гц 999,9 Гц 9,999 кГц 50,00 кГц	0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц	± (0,1% + 2 дгт)

К началу

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600.0 мВ	0,1 мВ	± (0,15% + 2 дгт)
Напряжение постоянного тока	6,00 В 60,00 В 600,0 В 1000 В	0,001 В 0,01 В 0,1 В 1 В	± (0,15% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение)	600,0 мВ 6,000 В 60,00 В 600,0 В 1000 В	0,1 мВ 0,001 В 0,01 В 0,1 В 1 В	± (1,0% + 3 dgt) 45-500 Гц	± (2.0% + 3 dgt) 500 – 1 кГц
Постоянный ток	60,00 мА 400,0 мА 6,000 A 10,00 A	0,01 мА 0,1 мА 0,001 A 0,01 A	± (1,0% + 3 дгт)
Переменный ток (истинное среднеквадратичное значение)	60,00 мА 400,0 мА 6,000 A 10,00 A	0,01 мА 0,1 мА 0,001 A 0,01 A	± (1,5% + 3 dgt) 45 – 1 кГц
Сопротивление	600.0 Ом 6.000 кОм 60,00 кОм 600,0 кОм 6.000 МОм 50,00 МОм	0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм	± (0,9% + 2 dgt) для диапазона 600 Ом ± (0,9% + 1 dgt) для диапазонов от 6 кОм до 6 МОм ± (1,5% + 3 dgt) для диапазона 50 МОм
Емкость	1000 нФ 10,00 мкФ 100,0 мкФ 9999 мкФ	1 нФ 0,01 мкФ 0,1 мкФ 1 мкФ	± (1.2% + 2 dgt) для диапазонов от 1000 нФ до 100 мкФ ± 10% для диапазонов 9999 мкФ
Частота	99,99 Гц 999,9 Гц 9,999 кГц 99,99 кГц	0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц	± (0,1% + 1 дгт)

К началу

Управляйте своим мультиметром

IFSEC Global

Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока для использования в будущем.Запись измерений цепи во время ввода в эксплуатацию аварийной сигнализации имеет решающее значение, иначе после ложной тревоги или неисправности системы вы не узнаете, изменилось ли какое-либо из показаний. Но как узнать, является ли прибор точным и безопасным в использовании?

Вы всегда должны соблюдать действующие Требования по охране здоровья и безопасности. Перед тем, как погрузить щупы в потенциально опасное напряжение, произведите визуальный (и носовой!) Осмотр измерителя. Я не шучу! Удивительно, сколько мультиметров взрывают случайные перегрузки даже у специалистов.После измерения тока легко забыть подключить измерительные провода к источнику напряжения, поэтому в следующий раз, когда вы подключитесь к тестовой сети, произойдет большой взрыв. Прежде чем пытаться использовать измеритель, обнюхайте входы гнезда на предмет каких-либо ядовитых запахов. Это первый признак потенциальной опасности.
Если все в порядке, включите глюкометр и проверьте, не мигает ли символ низкого заряда батареи. Невероятно количество мультиметров, возвращаемых для повторной калибровки просто потому, что необходимо заменить батарею.Пока у вас есть обратная сторона счетчика, проверьте предохранители. Подходят ли они по размеру и стоимости для защиты ВАС и счетчика, или их обошли с помощью обмотанной проволоки, серебряной фольги, гвоздей или шурупов? Помимо очевидной опасности получить удар электрическим током и взорвать счетчик, неправильные предохранители серьезно ухудшат его точность. Если они неисправны или взорваны, немедленно замените их.
Теперь мы можем выполнить основные функции. Во-первых, внимательно посмотрите на ЖК-дисплей. Сколько цифр там и отсутствуют ли какие-либо сегменты? Большинство портативных мультиметров имеют 3.50-значный дисплей. Цифра представляет все числа до нуля включительно, а цифра 0,50 представляет цифру 1. Таким образом, счетчик 3,50 разряда может показывать до 1999. Отсутствующие сегменты часто вызваны грязью или неплотным соединением между контактами печатной платы и ЖК-дисплеем. . Замените глюкометр, если ЖК-дисплей не может быть исправлен. Некоторые мультиметры включают в себя скользящую шкалу «гистограмму», которая перемещается вверх и вниз с цифровым считыванием. Барграф возвращает нас к тем временам, когда все мультиметры были аналоговыми, а стрелка перемещалась по зеркальному дисплею.Преимущество гистограммы в том, что она позволяет увидеть колебания измерения намного быстрее, чем цифровое считывание.
Продолжайте визуально проверять остальную часть глюкометра на предмет безопасности, обращая особое внимание на измерительные провода. Многие мультиметры возвращаются неисправными просто из-за неисправных проводов. Во избежание поражения электрическим током никогда не используйте прибор с физическими повреждениями или неисправными измерительными проводами. Убедитесь, что открытые металлические щупы полностью изолированы в пределах 2 мм от наконечника, и всегда имейте при себе запасной набор подходящих измерительных проводов.Теперь, к каким розеткам подключаться и какой диапазон использовать для проведения теста? Прежде чем вы сможете использовать свой глюкометр, вам необходимо понять основные функции и проверить его точность. Большинство мультиметров имеют три или четыре входных гнезда; COM (обычно черный) и V Ohm (обычно красный) для измерения вольт и омов (сопротивления). Для измерения постоянного / переменного тока измерительные провода должны быть подключены между COM и мА (для миллиампер) или 20 А (до 20 ампер). Перед подключением измерительных проводов к любой цепи, находящейся под напряжением, измеритель должен быть включен и переключен на правильную функцию и диапазон.Начните с тестирования самих лидов. Переключитесь на символ Ом и подключите измерительные провода между входными гнездами COM и Ohm. Ваш мультиметр «ручной» или «автоматический»? Ручные мультиметры имеют вращающийся переключатель, который позволяет вам выбирать определенный диапазон в рамках функции (например, 200 Ом, 2 кОм, 20 кОм и т. Д.), Тогда как измерители с автоматическим выбором диапазона имеют вращающийся переключатель для выбора функций и кнопку диапазона, которая при нажатии многократно изменяется. диапазон (например, переключитесь в положение Ом, а затем несколько раз нажмите кнопку диапазона, чтобы выбрать 200 Ом, 2 кОм, 20 кОм и т. д.).
Для правильной проверки выводов измерителя необходимо выбрать диапазон сопротивления 200 Ом. В зависимости от типа ЖК-дисплея измеритель должен показывать либо OL, либо мигающую 1 (оба означают предел выключения). Теперь замкните тестовые щупы вместе, чтобы измерить сопротивление проводов. Хороший набор измерительных проводов обычно должен иметь сопротивление около 00,1 Ом (то есть одну десятую от 1 Ом). Пока щупы все еще закорочены, покачивайте проводами, и если сопротивление значительно изменится, они неисправны.
Большинство мультиметров включают в себя «звуковой зуммер», который звучит при измерении очень низкого сопротивления (обычно ниже 20 Ом).Это позволяет выполнять звуковые проверки целостности цепи, не глядя на измеритель. Теперь, когда мы знаем, что измерительные провода безопасны в использовании, давайте протестируем дисплей измерителя на всех диапазонах сопротивления. Пока щупы измерительных проводов закорочены, переключитесь на каждый диапазон сопротивления по очереди, десятичная точка должна переместиться в следующее положение: 200 Ом = 00,1, 2 кОм = 0,000, 20 кОм = 0,00, 200 кОм = 00,0, 2 МОм =. 000, 20 МОм = 0.00. (1 кОм = одна тысяча Ом, 1 МОм = один миллион Ом). Прежде чем мы сможем использовать мультиметр для записи показаний сопротивления, нам сначала нужно проверить точность каждого диапазона по известному значению сопротивления.Мы можем использовать «включенный» ИК-датчик и резистор 18 кОм. Выберите диапазон сопротивления 200 Ом и подключите щупы измерительных проводов к контактным клеммам сигнализации PIR. Запишите полученное значение «нормально замкнутого» сопротивления и сравните его с сопротивлением, указанным в инструкции PIR (например, 10,0 Ом). Если показания находятся в пределах плюс-минус 5%, диапазон сопротивления измерителя является точным. Переключите измеритель на диапазон 2 кОм и запишите полученное значение (например, 0,10 Ом).
Разрешение измерителя изменилось, но значение сопротивления осталось прежним. Проверьте точность оставшихся диапазонов сопротивления с помощью резистора 18 кОм. Диапазон: 20 кОм = 18,00, 200 кОм = 18,0, 2 МОм = 0,018 и 20 МОм = 0,01. Чтобы получить различные показания, вы можете использовать более широкий диапазон резисторов или откалибровать мультиметр.
Знаете ли вы, что сопротивление вашего тела меняется, когда вы лжете? Попробуйте это на своих детях дома. Переключите мультиметр на диапазон 20 МОм и заставьте их держать щупы измерительных проводов (по одному в каждой руке) легким нажатием пальца.Задайте вопрос с подвохом, чтобы поймать их и понаблюдать за реакцией счетчика! Если они лгут, показание сопротивления внезапно изменится. Теперь смочите пальцы и сожмите щупы, чтобы изменить сопротивление. Чем меньше сопротивление, тем ниже показание. У всех разный уровень сопротивления тела, но последнее, что вам нужно сделать, это сунуть мокрые пальцы в розетку.
Чтобы понять, как мультиметр измеряет сопротивление, нужно просто объяснить. Измеритель посылает небольшое напряжение и ток (поставляемые батареей внутри измерителя), которые проходят через тестируемую цепь и обратно в измеритель.Когда измерительные провода закорочены, сопротивление практически отсутствует, поэтому весь ток течет обратно в измеритель, и рассчитанное значение сопротивления равно 0. Когда вы подключаете щупы измерительных проводов к проводящему материалу (например, воде, металлу, кабелю, коже) ), тип и количество проводящего материала создают сопротивление. Это сопротивление уменьшает ток, возвращаемый в измеритель, и рассчитывается и отображается как измеренное сопротивление. Хороший способ более четко понять сопротивление – взять в качестве примера кабель сигнализации и магнитные контакты.Если замкнуть пару проводов на конце 100-метрового рулона обычного сигнального кабеля и измерить сопротивление петли с помощью мультиметра, вы получите показание примерно 10,0 Ом. Таким образом, вы можете определить, что 10-метровый кабель должен давать показание сопротивления контура 01,0 Ом, которое будет подтверждено вашим измерителем. Сопротивление нового (замкнутого) магнитного контакта 0,1 Ом). Итак, если у вас есть, скажем, 50 м кабеля с пятью магнитными контактами, включенными последовательно, расчетное сопротивление цепи должно быть 05.5 Ом, еще раз проверено вашим измерителем.
Теперь нам нужно проверить остальные функции мультиметра. Теперь возьмем вольт. Опять же, вы выбираете соответствующий диапазон, поворачивая переключатель в нужное положение или повторно нажимая кнопку диапазона. Большинство мультиметров имеют следующие диапазоны напряжения переменного / постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 750 В, 1000 В. Вы можете проверить базовую точность диапазонов постоянного тока (за исключением диапазона милливольт) с батареей 1,5 В. Перед подключением к любому источнику питания под напряжением убедитесь, что измерительные провода подключены между COM и V для вольт.Выберите диапазон 2 В постоянного тока и подключите щупы измерительных проводов к клеммам аккумулятора; красный +, черный -. Новая батарея на 1,5 В должна отображать показания немного выше 1,500 В. Затем выберите диапазон 20 В, и показание измерителя должно измениться на 1,50 В. При переключении на диапазон 200 В показание должно измениться на 01,5 В. Наконец, в диапазоне 1000 В, он должен измениться на 001v. Опять же, это одно и то же чтение, просто изменилось разрешение. С точностью, проверенной с точностью до плюс-минус 5%, теперь вы можете уверенно использовать измеритель для тестирования и записи всех измерений напряжения постоянного тока на PIR, клавиатуры, LIM и резервный аккумулятор.Диапазоны 20 В, 200 В и 750 В переменного тока можно проверить на точность, аккуратно подключив щупы измерительных проводов «параллельно» к входной сети питания панели управления и выходным источникам питания трансформатора. Убедитесь, что ваш счетчик подходит для подключения к электросети. Если вы не уверены в уровне напряжения, всегда переключайте мультиметр на самый высокий диапазон переменного / постоянного тока, чтобы выполнить начальное испытание. Как только уровень напряжения установлен, вы можете переключать один диапазон вниз, чтобы получить максимальное разрешение. При проверке любого напряжения всегда подключайте черный щуп первым и снимайте его в последнюю очередь.
У измерения сопротивления и напряжения есть одна общая черта! Вы производите измерения, подключая щупы измерительных проводов «параллельно» к тестируемой цепи. Однако есть одно очень важное отличие. Для измерения переменного / постоянного напряжения цепь должна быть подключена к источнику. Для измерения сопротивления цепь необходимо отключить от источника. Как вы теперь знаете, при измерении сопротивления измеритель пропускает через цепь небольшое напряжение и ток, которые возвращаются в измеритель. Если тестируемая цепь подключена к другому источнику напряжения, показание сопротивления, отображаемое на измерителе, будет совершенно бессмысленным.Чтобы сэкономить время при измерении сопротивления, вам нужно отключить от источника только одну ножку цепи. Если вы случайно забыли это сделать, счетчик имеет «встроенную защиту от идиота». Однако, когда дело доходит до измерения постоянного и переменного тока, вопросы безопасности совсем другие! Большинство людей ненавидят проводить измерения тока, потому что для проверки вам придется подключать мультиметр «последовательно» к цепи; потенциально опасно, если вы не будете осторожны или заранее не проверили текущие диапазоны на мультиметре.Большинство мультиметров имеют следующие диапазоны переменного / постоянного тока: 200 мА, 20 мА, 200 мА, 20 А. (muA = микроампер, mA = миллиампер, A = ампер). 1000 мА = 1 мА, 1000 мА = 1 ампер.

Предупреждения об опасности
Для безопасного измерения микроампер или миллиампер измерительные провода должны быть подключены к гнездам измерителя, обозначенным COM и muA или mA. При измерении тока измерительные провода должны быть подключены между гнездами, обозначенными COM и 20A. Перед тем, как пытаться измерить ток, вы должны провести визуальную проверку безопасности, чтобы убедиться, что установлены предохранители правильного типа и номинала для защиты ВАС и счетчика.Во избежание травм или поражения электрическим током никогда не подключайте щупы измерительных проводов параллельно к любому источнику постоянного или переменного тока, когда мультиметр подключен к мА, мА или Ампер. Чтобы проверить точность диапазонов постоянного тока измерителя, вы можете использовать «включенный» ИК-датчик. Выберите на мультиметре диапазон 20 мА и подключите измерительные провода к гнездам, помеченным как COM и mA. Затем отсоедините провод + DC от положительной клеммы источника питания (это можно сделать либо на источнике питания, либо на ИК-датчике). Подключите щупы измерительных проводов «последовательно» с снятым + проводом и положительной клеммой питания (если отображается отрицательное значение, поменяйте местами измерительные провода).Подождите несколько минут, пока PIR нагреется, затем запишите ток мА, непрерывно используемый PIR (например, 15,00 мА).
Проверьте точность диапазона измерителя 20 мА, сравнив отображаемый результат с током, указанным в инструкции PIR. Допускается плюс-минус 5%. Затем подтвердите точность диапазона 200 мА (например, 15,0 мА) и, наконец, подключите измерительные провода между гнездами COM и 20 А и переключитесь на диапазон ампер (00,1 мА).
Показания остались прежними, но разрешение изменилось.Чтобы проверить диапазоны переменного тока на измерителе, вы можете использовать выходное напряжение переменного тока трансформатора на панели управления или блоке питания следующим образом: Выберите на мультиметре диапазон 20 А переменного тока и убедитесь, что измерительные провода подключены между COM и 20 А. Отсоедините один (но только один) из проводов выходного напряжения переменного тока от трансформатора к клеммам печатной платы панели управления. Контрольная панель теперь будет работать от резервного аккумулятора. Затем осторожно соедините щупы измерительных проводов «последовательно» с удаленным проводом трансформатора и клеммой печатной платы.Будьте готовы к искре! Отображаемое значение показывает количество переменного тока, используемого системой охранной сигнализации и для зарядки аккумулятора. Количество используемого переменного тока будет варьироваться в зависимости от размера системы охранной сигнализации.

Овладейте своим мультиметром Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока […]

IFSEC Global

IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасности

Как проверить автомобильный аккумулятор мультиметром | Гиды по покупкам

Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор.К сожалению, большинство владельцев транспортных средств не проверяют аккумулятор до тех пор, пока он не выйдет из строя. В качестве профилактического обслуживания рекомендуется регулярно, не реже двух раз в год, проверять напряжение аккумуляторной батареи с помощью мультиметра.

Мультиметр – это электронный измерительный прибор, который используется для измерения напряжения, силы тока и сопротивления от источника электрического тока. Наиболее распространенное автомобильное применение мультиметра – это проверка силы автомобильного аккумулятора. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании.Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить.

Подготовка аккумулятора

Первый шаг – найти аккумулятор транспортного средства (см. Руководство пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах. Положительный вывод обычно имеет красную крышку и знак «плюс», в то время как отрицательный вывод имеет черную крышку и знак «минус». Поскольку коррозионные отложения могут помешать мультиметру снимать точные показания напряжения, его следует очистить мелкозернистой наждачной бумагой.Необходимо надевать перчатки, чтобы предотвратить воздействие на кожу вредных химикатов и аккумуляторной кислоты. Когда клеммы будут чистыми, они будут служить точками подключения щупов мультиметра.

Настройка мультиметра

Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом операция довольно проста. Чтобы проверить электрическую мощность автомобильного аккумулятора, поверните шкалу мультиметра в положение «20 вольт». Но перед тем, как использовать мультиметр, необходимо удалить весь поверхностный заряд аккумулятора, чтобы обеспечить точное считывание.Для этого фары нужно включить примерно на две минуты, затем выключить.

Измерение и анализ

Для измерения нагрузки батареи мультиметр имеет два щупа: красный и черный. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик – для контакта с отрицательной клеммой.

Когда щупы касаются клемм при выключенном автомобиле и отдыхе аккумулятора, дисплей мультиметра должен показывать от 12,2 до 12,6 В (полная зарядка).Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если измеренное значение меньше 12,2 В, напряжение покоя аккумулятора слабое, а это означает, что, скорее всего, его необходимо зарядить или заменить.

Как только напряжение покоя определено, пора получить показания цикла запуска. Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера.Чтобы получить это показание, потребуется второй человек, который запустит зажигание. Как только автомобиль будет включен, показания напряжения на мгновение упадут, но не должны упасть ниже 10 вольт. Если оно упадет ниже 10 вольт, это означает, что аккумулятор не имеет достаточной силы переключения и склонен к выходу из строя. Опять же, в этом случае может потребоваться перезарядка или замена батареи.

Сразу же после цикла запуска автомобиль переходит в режим холостого хода и стабильно расходует заряд аккумулятора.При работающем двигателе номинал мультиметра должен оставаться в диапазоне от 14 до 14,5 В. Снижение уровня ниже 14 означает, что либо батарея разряжена и ненадежна для непрерывной работы автомобиля, либо генератор переменного тока выходит из строя. Работа генератора переменного тока заключается в выработке энергии для питания электрической системы и зарядки аккумулятора во время движения автомобиля.

Проверка генератора

Чтобы проверить генератор, включите все электрическое оборудование автомобиля – фары, внутреннее освещение, климат-контроль, стереосистему.Это позволит максимально увеличить напряжение нагрузки. Если показания мультиметра опускаются ниже 13,5 В, генератор не может должным образом зарядить аккумулятор и может нуждаться в замене. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения.

Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. Периодическое тестирование может помочь предсказать и предотвратить неминуемые сбои, которые часто происходят без предупреждения.

Тестовое оборудование, Цифровые мультиметры

Всего несколько десятилетий назад, если вы знали, как использовать мультиметр, вы, вероятно, были электронщиком или инженером.Но сегодня удобное испытательное оборудование, известное как цифровой мультиметр, должно быть в арсенале каждого человека. Мультиметр отлично подходит для определения рабочего состояния многих приборов. Мультиметры доступны в цифровых или аналоговых моделях. Цифровые мультиметры будут отображать показания в цифрах. Аналоговые мультиметры указывают значение стрелкой над шкалой.

Вы когда-нибудь задумывались, почему не включается свет? Если лампочка не плохая, лампа вышла из строя? Плохой шнур лампы? Вот один простой пример того, как пригодится цифровой мультиметр.Полезной функцией мультиметра является функция проверки сопротивления или «непрерывности». Во избежание поражения электрическим током важно никогда не использовать функцию проверки непрерывности на любом приборе, к которому подключено напряжение под напряжением. Всегда сначала убедитесь, что прибор НЕ подключен к источнику питания.

Теперь при отключенном питании установите шкалу мультиметра на сопротивление (Ом). Соедините два тестовых щупа вместе (один красный «положительный», другой черный «отрицательный»). Показания омметра укажут на нулевое сопротивление.Когда есть нулевое сопротивление, у вас есть непрерывность. Нулевое значение указывает на то, что цепь замкнута и в цепи может проводиться ток. Теперь, чтобы выполнить простой первый тест, выньте стандартную лампочку из патрона лампы. Прикоснитесь одним тестовым щупом к нижней части лампочки, а другим – к резьбовой стороне патрона лампочки. Если вы читаете обрыв или нулевое сопротивление, лампочка в порядке. Если измеритель не показывает целостность цепи, значит, внутренняя нить накаливания лампочки разорвана (ток не может проходить).Такой же тест можно провести на двух концах простого электрического шнура. Если счетчик не показывает обрыв, значит, в цепи обрыв, и, вероятно, оборван шнур. Никогда не проверяйте целостность любого шнура или прибора при включенном питании. Всегда сначала отключайте питание или источник тока.

Для проверки переключателя поместите тестовый щуп с каждой стороны (полюса) переключателя. Когда вы перемещаете переключатель из положения «выключено» в положение «включено», показания мультиметра должны измениться от нуля до бесконечности.В противном случае переключатель не работает должным образом. Чтобы проверить двигатель, прикоснитесь тестовым щупом к каждому полюсу. Опять же, нулевое значение указывает на то, что двигатель имеет непрерывность, ток может проходить и обмотки двигателя исправны.

Внимательно изучив инструкцию к цифровому мультиметру, вы сможете перейти к более подробным электрическим испытаниям. Мультиметр может измерять переменный ток (переменный или бытовой) или постоянный (постоянный или аккумуляторный) в цепи под напряжением.
