Вес ПНД трубы – таблица соотношения sdr и диаметр пэ трубы

Для того, чтобы воспользоваться нашей таблицей, Вам необходимо знать диаметр трубы, а также ее SDR.

SDR – это соотношение наружного диаметра трубы к толщине ее стенки. Соответственно, чтобы вычислить SDR необходимо номинальный наружный диаметр трубы поделить на толщину стенки.

Например, у трубы ПНД 110 мм с толщиной стенки 6,6 мм SDR будет равен 17

Важный момент – не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы – водопроводной, газовой или технической.

В таблице указан вес 1 метра трубы.

Номинальный наружный диаметр, мм	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг	Толщина стенки, мм	Вес, кг
	ПЭ100 SDR26		ПЭ100 SDR21		ПЭ100 SDR17		ПЭ100 SDR13,6		ПЭ100 SDR11
	PN 6,3		PN 8		PN 10		PN 12,5		PN 16
Трубы пнд (10 – 63 мм)
10	-	-	-	-	-	-	-	-	2,0	0,051
16	-	-	-	-	-	-	-	-	2,0	0,09
20	-	-	-	-	-	-	-	-	2,0	0,116
25	-	-	-	-	-	-	2,0	0,148	2,3	0,169
32	-	-	-	-	2,0	0,193	2,4	0,229	3,0	0,277
40	-	-	-	-	2,4	0,292	3,0	0,353	3,7	0,427
50	-	-	-	-	3,0	0,449	3,7	0,545	4,6	0,663
63	-	-	-	-	3,8	0,715	4,7	0,869	5,8	1,05
Трубы пнд (75 – 630 мм)
75	-	-	-	-	4,5	1,01	5,6	1,23	6,8	1,46
90	-	-	4,3	1,18	5,4	1,45	6,7	1,76	8,2	2,12
110	4,2	1,42	5,3	1,77	6,6	2,16	8,1	2,61	10,0	3,14
125	4,8	1,83	6,0	2,26	7,4	2,75	9,2	3,37	11,4	4,08
140	5,4	2,31	6,7	2,83	8,3	3,46	10,3	4,22	12,7	5,08
160	6,2	3,03	7,7	3,71	9,5	4,51	11,8	5,5	14,6	6,67
180	6,9	3,78	8,6	4,66	10,7	5,71	13,3	6,98	16,4	8,43
200	7,7	4,68	9,6	5,77	11,9	7,04	14,7	8,56	18,2	10,4
225	8,6	5,88	10,8	7,29	13,4	8,94	16,6	10,9	20,5	13,2
250	9,6	7,29	11,9	8,92	14,8	11	18,4	13,4	22,7	16,2
280	10,7	9,09	13,4	11,3	16,6	13,8	20,6	16,8	25,4	20,3
315	12,1	11,6	15,0	14,2	18,7	17,4	23,2	21,3	28,6	25,7
355	13,6	14,6	16,9	18	21,1	22,2	26,1	27	32,2	32,6
400	15,3	18,6	19,1	22,9	23,7	28	29,4	34,2	36,3	41,4
450	17,2	23,5	21,5	29	26,7	35,5	33,1	43,3	40,9	52,4
500	19,1	29	23,9	35,8	29,7	43,9	36,8	53,5	45,4	64,7
560	21,4	36,3	26,7	44,8	33,2	55	41,2	67,1	50,8	81
630	24,1	46	30,0	56,5	37,4	69,6	46,3	84,8	57,2	103
Трубы пнд (710 – 1600 мм)
710	27,2	58,5	33,9	72,1	42,1	88,4	52,2	108	64,5	131
800	30,6	74,1	38,1	91,4	47,4	112	58,8	137	72,6	170
900	34,4	93,8	42,9	116	53,3	142	66,1	173	81,7	212
1000	38,2	116	47,7	143	59,3	175	73,5	214	90. 8	261,16
1200	45,9	167	57,2	206	71,1	252	88,2	310,91	-	-
1400	53,5	277	66,7	280	83,0	–	102,9	422,96	-	-
1600	61,2	296	76,2	–	94,8	452,21	-	-	-	-

соединение, характеристики и виды (PPR, PPRS, PN10)

Даже профессиональные монтажники различных коммуникационных сетей редко когда сталкивались с таким названием материала, как PPRC трубы (Poly Propylene Random Copolymer), хотя работать с ним приходится очень часто. Виной такому незнанию является обычное стремление производителя по возможности упростить наименование продукции, сделать его удобочитаемым. Так что же скрывается за данной аббревиатурой?

Содержание

1. Основные виды полимерных труб
2. Характеристики полипропиленовых труб
3. Выбор труб в зависимости от назначения
4. Зачем применяется армирование труб?
5. Соединение полипропиленовых труб

Основные виды полимерных труб

Для начала давайте рассмотрим, какие пластиковые трубы вообще применяются для монтажа систем водоснабжения и отопления. Традиционные стальные, медные, оцинкованные трубы оценивать не будем, речь сейчас не о них.

Полиэтиленовые трубы отличаются низкой стоимостью, могут применяться исключительно для монтажа холодного водоснабжения (температура плавления находится в районе 40 градусов). Соединяются при помощи сварных и компрессионных фитингов, в продажу материал поставляется в виде бухт, что позволяет снизить количество стыков на линии.

Отдельно стоит сказать о сшитом полиэтилене. Его более сложная структура (наличие не только последовательных, но и боковых связей между атомами молекулы) обеспечивает более высокую термостойкость и прочность. Такие трубы могут применяться и для транспортировки горячих жидкостей.

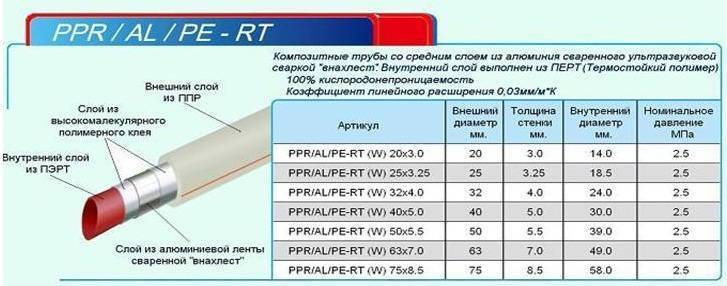

Металлопластиковые трубы не стоит путать с таким понятием, как труба PPR – Al – PPR, последнее — это армированный полипропилен. Представляет собой пятислойный материал, основным элементом которого является алюминиевая труба. В зависимости от качеств полимерного материала (внутреннее и наружное покрытие) может выдерживать температуру энергоносителя до 115 градусов. Монтируется при помощи компрессионных и пресс-фитингов.

Полипропилен или PPR трубы. Наиболее применяемый для монтажа различных сетей материал. Соединяется при помощи низкотемпературной сварки (пайки), рабочая температура жидкости составляет 95 градусов, возможно кратковременное ее повышение до 110-115 градусов, в зависимости от производителя.

Как видите, полипропиленовые трубы pprc в данном перечне не значатся. И причина этого проста до банальности.

Желание быть более понятным для потребителя заставило производителя убрать крайнюю букву в названии. Почему-то посчитали, что таким образом можно упростить наши размышления при выборе материала.

Правда, другой вариант названия полипропиленовых труб PPRS в данную причину уже не вписывается. В этом случае, скорее всего, сыграл роль обратный перевод нашего ППРС, кто-то посчитал, что сополимер в английском варианте должен начинаться именно с S. К счастью, все эти игры с наименованиями никак не отразились на качестве материала, о чем свидетельствует его популярность.

Характеристики полипропиленовых труб

Чтобы быть объективным по отношению к данным трубам, следует рассматривать не только достоинства. Вот, что необходимо знать, выбирая трубы PPRC — характеристики состоят не только из положительных моментов.

Поэтому рассмотрим все аспекты:

• Рабочая температура 95 градусов
• В зависимости от модели могут выдерживать давление до 25 атмосфер, обращайте внимание на маркировку, ожидать того, что труба PPRC PN 10 сможет выдержать такие режимы не стоит (ее предел 10 атмосфер).

При этом стоит учитывать тот факт, что маркировка отражает рабочее давление для холодной воды (20 градусов), труба PN 20 при температуре 75 градусов способна выдержать не более 6 атмосфер.

• Полипропиленовые трубы имеют значительный коэффициент температурного расширения. Поэтому, применяя их в сетях отопления и горячего водоснабжения, следует позаботиться о качественном креплении, в противном случае, их может значительно повести.

Будет лучше, если для таких целей будет применена труба pprc армированная, именно она и предназначена для повышенных температур и давлений.

• Отличительной особенностью труб из полипропилена является их устойчивость к зарастанию, низкий коэффициент сопротивления потоку практически исключает возможность образования отложений на внутренних стенках трубы.
• В отличие от металлопластиковых труб, в которых чаще всего применяется полиэтилен, полипропилен устойчив к воздействию ультрафиолета, трубы не меняют свой цвет даже при длительной эксплуатации.

Выбор труб в зависимости от назначения

Труба PPRC 20 мм, в основном, применяется для внутриквартирной разводки систем водоснабжения, как холодной, так и горячей.

Сфера применения дюймовой трубы (25 мм) — разводка систем отопления частных домов, монтаж стояков и подключение радиаторов в многоэтажных домах.

Трубы, имеющие диаметр 32-40 мм, чаще всего применяются для устройства стояков водоснабжения.

Больший диаметр необходим при прокладке магистральных линий, разводке линий водоснабжения между узлами учета и квартирными стояками.

Вы, конечно, можете применять трубы большего диаметра, но экономической и технической целесообразности в данном случае не наблюдается. А вот применять материал меньшего диаметра не стоит.

Зачем применяется армирование труб?

Основная задача подобного усовершенствования конструкции трубы заключается в возможности обеспечения более высокого диапазона рабочего давления и температуры. Так, например, неармированная труба PPR PN 10 может без дополнительных условий применяться только для подачи холодной воды.

Если вы хотите поставить ее под горячую воду, тогда придется предусмотреть устройство специальных компенсаторов (изгиб трубы в виде петли или буквы П), в противном случае, целостность трубопровода будет под большим вопросом.

Существует два способа армирования труб из полипропилена:

• С применением алюминиевой фольги, она может покрывать поверхность изделия, но чаще всего находится внутри трубы, между двумя слоями полипропилена (труба PPRC PN 20). Данный способ позволяет значительно повысить устойчивость к температурным воздействиям, следовательно, расширить сферу применения.
• Другим вариантом является применение стекловолокна. Его включения в состав материала трубы значительно повышают прочность изделия. При этом стоит отметить то, что в данном случае отсутствует возможность расслоения отдельных элементов трубы, что иногда может возникнуть при применении алюминия.

Труба, армированная стекловолокном

Соединение полипропиленовых труб

Существует два основных способа соединения подобных труб — разъемные и неразъемные. Разнообразные pprc трубы и фитинги позволяют смонтировать систему с любым уровнем сложности конфигурации.

Важным условием качества сварного соединения является соблюдение температурного режима пайки и продолжительность периода нагрева.

Оптимальная температура составляет 260 градусов, она не зависит от размеров трубы, а вот на время нагрева, в первую очередь, влияет именно диаметр, поэтому обязательно уточняйте этот параметр при работе.

Как видите, pprc трубы оказались обычным популярным материалом, утеря буквы из названия никоим образом не отразилось на качестве изделия и сетей, смонтированных с его применением.

Как насчет спецификации и размера трубы и фитингов PPR?

Спецификация труб и фитингов из полипропилена – вроде бы простая задача, но не каждый может в ней разобраться. Поскольку в водопроводной промышленности существуют разные типы труб, характеристики таких труб различны, поэтому значение параметров спецификации, описывающих их, также различно. Спецификация водопроводной трубы PPR в основном это диаметр трубы и толщина стенки, поэтому давайте поговорим об этом подробнее.

Спецификация диаметра трубы из ППР

Прежде всего следует уточнить три понятия: номинальный наружный диаметр Φ, номинальный диаметр DN и английская единица измерения.

Номинальный наружный диаметр трубы – это наружный диаметр трубы. Обычно он маркируется строчными буквами DN, то есть номером после Φ, нанесенным на трубу.

Номинальный диаметр DN — это средний наружный диаметр трубы, который обычно представляет собой круглое целое число и справочное значение, которое отличается от фактического размера трубы.

Британские единицы равны четырем, шести и одному дюйму.

Толщина стенки металлической трубы, как правило, тонкая, поэтому средний диаметр наружного диаметра и внутреннего диаметра почти равен наружному диаметру, т.е. DN = Φ. Однако для труб из ППР из-за большой толщины стенки разница между номинальным наружным диаметром DN и фактическим наружным диаметром трубы все же велика, поэтому ее необходимо различать.

В водопроводной трубе PPR существуют следующие соотношения между британской единицей, номинальным диаметром и фактическим наружным диаметром:

В бытовых трубопроводах общепринятые характеристики наружного диаметра водопроводных труб из полипропилена составляют 20 мм, 25 мм и 32 мм.

Серия труб PPR: S

Для свойства толщины стенки трубы PPR есть два параметра, серия труб s является одним из них.

По определению, серия труб s представляет собой безразмерное число, относящееся к номинальному внешнему диаметру и номинальной толщине стенки, которое используется для руководства при выборе технических характеристик трубы. Это набор круглых целых чисел после вычисления.

В GB / T 18742.2-2017 система полипропиленовых трубопроводов для горячей и холодной воды часть 2: трубы, конкретные параметры спецификации труб и фитингов ppr серии s следующие, как показано в таблице ниже:

При фиксированном номинальном внешнем диаметре трубы PPR, чем больше серия труб s, тем тоньше толщина стенки водопроводной трубы, а чем меньше серия труб s, тем толще стенка водопроводной трубы.

Стандартное соотношение размеров: SDR

Соотношение типоразмеров – еще один параметр, связанный с толщиной стенки труб PPR. По значению SDR отношения типоразмеров трубы PPR делятся на пять серий: sdr11, SDR9, sdr7.4, sdr6 и sDR5.

Соотношение типоразмеров SDR представляет собой отношение номинального наружного диаметра трубы PPR к номинальной толщине стенки. Соотношение между сериями труб SDR и PPR s: SDR = 2S + 1.

То же, что и серия труб, когда должен быть номинальный наружный диаметр трубы PPR, чем больше стандартный размер, чем SDR, тем тоньше стенка толщина водопроводной трубы, и чем меньше типоразмер SDR, тем толще стенка водопроводной трубы.

Спецификация фитингов PPR

Номинальный наружный диаметр DN фитингов PPR всегда соответствует номинальному наружному диаметру DN соединяемых с ним труб PPR и часто указывается на фитингах PPR.

Толщина стенки фитингов из ППР должна быть не менее толщины стенки из ППР той же серии труб ППР s. Большинство предприятий имеют только серию фитингов из полипропилена высочайшего стандарта S2, которые подходят для горячей и холодной воды.

Для трубных фитингов с резьбой, т.е. резьбовых частей, спецификация резьбы обычно используется двух типов, 1/2 и 3/4, т.е. разница между 4 баллами и 6 баллами. Соответствующий номинальный диаметр резьбы составляет 15 мм и 20 мм соответственно.

Номинальный наружный диаметр фитинга PPR колено 45° составляет 25 мм, то есть подключается труба с номинальным наружным диаметром 25 мм.

Shijiazhuang xingyin import and export trade Co., Ltd. является производителем фитингов из полипропилена, поставщиком фитингов из полипропилена. Мы являемся одним из лучших заводов в Китае. Наши продукты имеют надежное качество и могут использоваться семьями и оптовиками. Мы можем предоставить различные цветные фитинги для труб PPR. Мы можем предоставить товары национального стандарта, товары не национального стандарта, в соответствии с требованиями производства фитингов PPR.

Как отличить хорошие трубы из полипропилена от плохих – Знания

Первый: позаботьтесь о кодировке на своем теле. Позаботившись о коде спрея на своем теле, вы сможете быстро определить, соответствует ли бренд водопроводных труб высокому международному качеству. Для стандартных трубопроводных продуктов обычно на каждой трубе имеется полная кодовая информация, которая может помочь потребителям идентифицировать ее. Хороший конвейер PPR включает в себя не только логотип бренда, место происхождения, но также среду применения и стандарты сертификации авторитетных мировых организаций. По информации на конвейере можно даже проследить время производства, партию или даже производственную машину. Второе: позаботьтесь о том, пропускает ли тело свет. Проведите тест на пропускание света через светодиодную лампу, чтобы проверить, легко ли в ней размножаются бактерии. Свет и кислород являются двумя основными элементами для выживания бактерий и водорослей. Поэтому, если труба прозрачная, в трубе легче размножаются бактерии и водоросли («зеленые волосы»), что серьезно повлияет на санитарию и безопасность живой воды; следовательно, в той же среде, чем хуже светопропускание, тем лучше водопровод. В соответствии с этим принципом мы можем легко использовать светодиодную лампу для проверки светопропускания трубки. Три: почувствуйте запах сварки. Качественные трубы должны быть бесцветными и без запаха при термоплавлении. Сварка труб PPR соединяется горячим расплавом, образуя единое целое. Трубы PPR плохого качества будут выделять резкие запахи и токсичные вещества при горячем плавлении. Чтобы обеспечить санитарию и безопасность ежедневной питьевой воды, трубы ППР отличного качества не будут издавать неприятных запахов, которые доставляют дискомфорт людям, даже когда они расплавлены или даже обожжены. Четыре: Посмотрите, есть ли на медных фитингах покрытие. Хорошие фитинги для труб PPR не покрыты никелем и хромом, а для обеспечения безопасного качества воды используются латунные материалы, препятствующие децинкификации. Резьбовые части фитингов PPR изготовлены из медных материалов, а медь легко ускоряет старение материалов PPR, поэтому многие отечественные бренды покрывают латунь слоем металлического никеля или хрома для изоляции.
