Защита от скачков напряжения

Плохое (нестабильное) электроснабжение домов — нередкое явление, особенно в загородных поселках, в домах старой постройки и в новостройках. Рано или поздно это может привести к возникновению аварийных ситуаций. Если напряжение резко становится выше номинального, то подключенные к сети электроприборы могут выйти из строя. Такие ситуации возникают, например, при обрыве нейтрали или замыкании фазы и нейтрали — фазное напряжение (220 В) достигает линейного (380 В). При резком падении напряжения ниже нормы возможно возгорание мотора-компрессора холодильника и, как следствие, в доме произойдет пожар.

Как правильно защититься от скачков напряжения в сети 220 В дома или на даче?

Защитить свои электроприборы (холодильник, телевизор и все что есть в доме) можно поставив в цепь электроснабжения специальный защитный прибор в дополнение к стандартным автоматическим выключателям.

Обратите внимание, такой прибор не заменяет собой УЗО и УЗИП, которые обычно устанавливаются в щиток. В свою очередь УЗО и УЗИП не решают задачу комплексной защиты от скачков напряжения.

Принцип работы устройства защиты от скачков напряжения — это отключение оборудования в доли секунды в случае выхода напряжения за установленные рамки и последующее автоматическое включение при стабилизации напряжения.

При этом, проблема защиты от перепадов напряжения хотя и может быть решена покупкой дорогого стабилизатора, но при резком скачке напряжения есть вероятность выхода его из строя или, если установлен дешевый стабилизатор, он просто не успеет сработать. Устройства защиты же более надежны (автоматичны) в работе, поэтому их устанавливают, даже если стабилизатор уже есть.

Приведенные ниже устройства являются в прямом смысле многофункциональными, так как они не только отключают напряжении при скачке, но и полноценно адаптированы для решения этой задачи в бытовых условиях для стандартной сети 220 В, в частности, автоматически включают подачу электроэнергии через заданный пользователем промежуток времени, в некоторых из них используется профессиональная опция – двухпороговая защита от скачков напряжения, многие продаются уже со встроенным вольтметром и защитой от импульсных скачков напряжения.

Подробную информацию об использовании, подключении, настройках, технических характеристиках легко найти на сайтах производителей.

МЕАНДР

НОВАТЕК-ЭЛЕКТРО

DS-Electronics

При покупке устройства защиты от скачков напряжения следует в первую очередь обращать внимание на номинальный ток нагрузки. Устройства с номинальным током 63 А (14 кВт) являются самой «хищной» защитой, то есть защитят электрооборудование в самом «жестком» случае. Устройства с меньшим номинальным током обеспечивают лишь частичную защиту. Подробно в блоге профессионального электрика. Покупая рекомендуемые ниже приборы вы выбираете проверенную временем защиту от скачков напряжения, в частности, устройство УЗМ-51М является несомненным лидером продаж на протяжении многих лет! И на протяжении всего времени использовании профессиональные электрики проводили испытания этих приборов, процесс и результаты испытаний также легко увидеть в интернете.

С конкретным приборы работы устройства защиты от скачков напряжения (на примере УЗМ-51М) можно ознакомиться в блоге профессионального электрика.

Также, обратите внимание, что устройство (реле) защиты устанавливается на каждую из фаз (то есть на 3 фазы понадобятся 3 прибора), а трехфазный прибор, хоть и есть в продаже, не рекомендуется к установке для бытовой защиты, так как при скачке в одной из фаз он полностью отключит все три фазы.

	УЗМ-51М на протяжении вот уже многих лет остается бесспорным лидером покупательских предпочтений. Преимущества 1. Максимально возможные параметры защиты — номинальный ток нагрузки 63А (14 кДж), максимальный 80А. Время срабатывания всего 0,02 сек. 2. Функциональность — при отключении напряжения в случае скачка, через определенное время (при стабилизации параметров в сети) автоматически включает напряжение. Возможность выбора порогов отключении напряжения и времени повторного включения. 3. Исключительная надежность — производитель реле постоянно вносил изменения по результатам отзывов потребителей, что позволило сегодня устранить практически все «слабые» места этого устройства. Стандартный срок службы 10 лет. 4. Компактность, крепление на DIN рейку, размеры всего 2 стандартных модуля — не займет много места. 5. Для начала работы не требуется покупки никаких дополнительных устройств. 6. Дополнительная варисторная защита от импульсных (мощных кратковременных) скачков перенапряжения. Недостатки Нет цифровой индикации параметров сети на панели, что, впрочем, никак не влияет на выполняемые устройством функции. Индикаторы состояния — вольтметры/амперметры можно приобрести при желании отдельно. Ток нагрузки 63А на каждую из фаз. Производитель МЕАНДР (РОССИЯ). Гарантия 24 мес.
	Ток нагрузки 63А. Производитель НОВАТЕК-ЭЛЕКТРО (РОССИЯ). Гарантия 60 мес. Преимущества 1. Встроенный вольтметр. 2. Дополнительная функция снижения высокочастотных помех. 3. Защита от внутреннего перегрева из-за длительного превышения номинального тока нагрузки или плохого контакта в клеммном соединении.
	Ток нагрузки 63А. Производитель DS Electronics (УКРАИНА). Гарантия 60 мес. Преимущества 1. Мощные клеммы корпуса. 2. Фиксация аварийного напряжения, которое привело к отключению нагрузки. 3. Корпус изготовлен из самозатухающего поликарбоната. Помимо негорючести, он обладает большой стойкостью к механическим воздействиям..
	Самый простой и удобный вариант защиты отдельных бытовых приборов. Ток нагрузки 16А. Производитель DS Electronics (УКРАИНА). Гарантия 60 мес.
	Ток нагрузки 40А. Производитель НОВАТЕК-ЭЛЕКТРО (РОССИЯ). Гарантия 60 мес.
	Ток нагрузки 40А. Производитель DS Electronics (УКРАИНА). Гарантия 60 мес. Преимущества 1. Мощные клеммы корпуса. 2. Фиксация аварийного напряжения, которое привело к отключению нагрузки. 3. Корпус изготовлен из самозатухающего поликарбоната. Помимо негорючести, он обладает большой стойкостью к механическим воздействиям..
	Ток нагрузки 16А. Производитель МЕАНДР (РОССИЯ). Гарантия 24 мес.

Купить устройства защиты от скачков напряжения в нашей компании можно в Москве, Санкт-Петербурге, Волгограде, Воронеже, Нижнем Новгороде, Казани, Екатеринбурге, Новосибирске, Красноярске, Челябинске, Омске, Самаре,Ростове-на-Дону, Уфе, Перми и во многих других городах.

Всего более 1000 пунктов выдачи заказов по всей России, используя которые можно купить защиту от скачков напряжения.

Подробные технические характеристики на приведенные выше устройства защиты можно найти по ссылкам на сайты производителей:

Многофункциональное устройство защиты УЗМ-51М

Многофункциональное устройство защиты РН-106

Многофункциональное устройство защиты РН-104

Многофункциональное устройство защиты РН-113

Многофункциональное устройство защиты D63T

Многофункциональное устройство защиты D40T

Многофункциональное устройство защиты R116y

Многофункциональное устройство защиты УЗМ-16

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» Стабилизаторы напряжения

Посмотреть цены, заказать, купить Устройства защиты от скачков напряжения серии «АЛЬБАТРОС»

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» предназначены для защиты потребителей электрических сетей от кратковременных и длительных перенапряжений.

Блоки защиты от скачков напряжения рассчитаны на круглосуточный режим работы. Условия эксплуатации согласно техническим характеристикам, указанным в документации.
Устройство защиты от импульсных перенапряжений (УЗИП) серии «Альбатрос» осуществляют защита по сети по 220 В от перенапряжения по «фазе», «нулю» и «земле». УЗИП 220 В предназначены для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети с номинальным напряжением 220 В.

Скачать паспорт устройства

Устройство защиты от импульсных перенапряжений (УЗИП). Защита по сети по 220 В, 500 ВА, защита от перенапряжения по «фазе», «нулю» и «земле», комбинированная защита варисторы/газоразрядник.
Отсутствуют ложные срабатывания на индуктивную нагрузку.

АЛЬБАТРОС-220/500 АС предназначен для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др. ) и авариями в сети с номинальным напряжением 220 В.

Устройсво обеспечивает

Защиту от импульсного, быстротекущего перенапряжения амплитудой до 10 кВ без перегорания предохранителя.
Защиту от импульсного аварийного значительного превышения напряжения, при этом перегорает один или оба предохранителя.

Технические характеристики

Номинальное напряжение питания нагрузки, В	220 (+10/-15%)
Номинальная мощность нагрузки, Вт	500
Наибольший импульсный разрядный ток (импульс 8/20 мкс)*, кА	10
Скорость срабатывания защиты, нс, не более	25
Температурный диапазон эксплуатации, °C	-40… +40
Габаритные размеры, мм, не более	50х44х30
Масса, кг, не более	0,02

Скачать паспорт устройства

Защитное устройство АЛЬБАТРОС-500 DIN предназначено для защиты потребителей электрической сети 220 В, 50 Гц с потребляемой мощностью до 0,5 кВт от кратковременных и длительных перенапряжений до 500 В переменного тока промышленной частоты 50 Гц.

Блок рассчитан на круглосуточный режим работы в закрытых помещениях. Условия эксплуатации согласно техническим характеристикам, указанным в таблице, при отсутствии в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Блок обеспечивает

Световую индикацию состояния электрической сети и режима работы блока.
Защиту потребителей электрической сети 220 В, 50 Гц от длительных перепадов напряжения согласно п. 2 и 3 таблицы.

Технические характеристики

1	Номинальное напряжения питающей сети	220 В, 50 Гц
2	Нижняя граница напряжения сети, при котором блок отключает потребителя от сети, В	165±5 %
3	Верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В	250±5 %
4	Номинальная мощность нагрузки, кВт	0,36
5	Максимальная мощность нагрузки, кВт (не более 10 мин)	0,5
6	Время самотестирования, сек.	10
7	Время срабатывания, мс	10
8	Время задержки включения, сек.	7
9	Диапазон рабочих температур, °С	0…+ 40
10	Относительная влажность воздуха — не более 85 %, при +40 °С
11	Габаритные размеры, мм	89х54х65
12	Масса, кг, не более	0,11
13	Потребляемая мощность без нагрузки, Вт, не более	10

Скачать паспорт устройства

Блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Монтаж на DIN-рейку.

АЛЬБАТРОС-1500 DIN защищает оборудование от перенапряжения, высоковольтных импульсов, бросков и «просадок» питающего напряжения и обеспечивает полную электрическую защиту «Фазы», «Ноля» и «Земли» однофазной электросети 220 В от высоковольтных импульсов и аварийного повышения напряжения до 500 В переменного тока мощностью до 1,5 кВт, вызванных наводками от грозовых разрядов, коммутационных помех и авариями в сети. АЛЬБАТРОС-1500 DIN рассчитан на круглосуточный режим работы и может устанавливаться на электрическом вводе в квартиру, коттедж, офис, защищая таким образом установленное у вас электрооборудование. Предназначен для установки на DIN-рейку 35мм.

Микропроцессорное управление позволяет реализовать следующие функции

самотестирование устройства
автоматическое включение и выключение нагрузки
высокую точность и стабильность параметров
имеет два уровня защиты: от пониженного напряжения сети (менее 165 В) и от повышенного (более 247 В)

Основное отличие от распространенных на рынке «реле напряжения» —«Альбатрос» = реле напряжения + коммутатор (контактор, пускатель, реле)

Технические характеристики

Номинальное напряжение питающей сети, В	220 В, 50 Гц
Нижняя/верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В	165…247±5
Номинальная мощность нагрузки, кВт	1,2
Максимальная мощность нагрузки, кВт	1,5
Время срабатывания, мс	10

Альбатрос-1500 DIN можно установить в вашем доме, например для отдельной защиты всей системы отопления или любой другой нагрузки.

Скачать паспорт устройства

Защитное устройство, блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Уличное исполнение, IP56. Для защиты уличных видеокамер по цепи питания 220 В.

Устройство обеспечивает защиту потребителей электрической сети 220В, 50 Гц от длительных перепадов напряжения согласно п.2 и п.3 таблицы

Технические характеристики

1	Номинальное напряжение питающей сети	~220 В 50Гц
2	Нижняя граница напряжения сети, при котором устройство отключает потребителя от сети, В	165±5%
3	Верхняя граница напряжения сети, при котором устройство отключает потребителя от сети, В	250±5%
4	Номинальная мощность нагрузки, кВт	1,2
5	Максимальная мощность нагрузки, кВт (не более 10 мин)	1,5
6	Время самотестирования, с	10
7	Время срабатывания, мс	10
8	Время задержки включения, с	7
9	Диапазон рабочих температур, °С	-40. .. + 50
10	Степень защиты	IP56
11	Габаритные размеры, мм, не более	165х124х84
12	Масса HETTO (БРУТТО), кг, не более	0,5(0,6)
13	Потребляемая мощность без нагрузки,Вт, не более	10

Скачать паспорт устройства

Электронное устройство защиты электросети «АЛЬБАТРОС-12000 ЖКИ» — прибор 1-го класса электрозащиты, предназначенный для защиты бытовых электронных и электрических аппаратов, котлов отопления, офисного оборудования, оборудования информационных технологий и др. похожего оборудования, использующего электрическую сеть 220 В, 50 Гц с потребляемой мощностью до 12 кВт.

Устройство обеспечивает

Защиту (отключение от электросети) подключенных к нему потребителей электросети в случае превышения (снижения) пикового значения эффективного значения переменного напряжения электросети выше (ниже) запрограммированного порога, за время, не более 10 мс, в любом режиме работы.
4 режима работы: основной режим, режим программирования, режим быстрого программирования, режим принудительного отключения нагрузки;
Автоматическое восстановление подключения потребителя к электросети
Измерение пикового значения сетевого напряжения с точностью не хуже 1 %, в любом режиме работы
Индикацию усредненного эффективного значения сетевого напряжения, в любом режиме работы.
Индикацию установленных порогов, частоты сети или сообщений в основном режиме работы.
Программирование порогов
Быструю коррекцию порогов прямо из основного режима.
Программирование таймера
Программирование допустимого времени кратковременных провалов напряжения.

Технические характеристики

1	Номинальное напряжения питающей сети	220 В
2	Диапазон значений нижнего порога, В	100 ÷ (ВП-31В) *
3	Диапазон значений верхнего порога, В	280 ÷ (НП+31В) **
4	Номинальная мощность нагрузки, кВА	10
5	Максимальная мощность нагрузки (не более 10 минут), кВА	12
6	Время срабатывания, мс	10
7	Диапазон значений таймера включения, сек	5—995
8	Диапазон значений таймера игнорирования провалов, сек***	0—0,98
9	Погрешность определения напряжения, %	1
10	Диапазон рабочих температур, °С	от -10 до +40
11	Относительная влажность воздуха при +40 °С	не более 85 %
12	Габаритные размеры, мм	287х205х123
13	Масса, кг, не более	3,0

* Диапазон значений нижнего порога варьируется от 100 В до напряжения на 31 В ниже установленного верхнего порога (ВП — верхний порог).
** Диапазон значений верхнего порога варьируется от 280 В до напряжения на 31 В выше установленного нижнего порога (НП — нижний порог).
*** Игнорирование кратковременных провалов напряжения необходимо (в большинстве случаев) при больших пусковых токах подключаемого оборудования, недостаточной толщины электропроводки, когда кратковременный провал напряжения (3…300 мс) при таком пуске способен вызвать срабатывание защиты по понижению напряжения. Если оборудование чувствительно к кратковременным провалам напряжения, необходимо подобрать значение таймера таким образом, чтобы гарантировать уверенный пуск оборудования и минимальную задержку отключения. В подавляющем большинстве случаев изменение заводских настроек не требуется.

Защита от перенапряжения в частном доме

[desc][/desc]

Блок: 1/12 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/6568

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже. Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Блок: 2/6 | Кол-во символов: 1573
Источник: https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html

Защита от скачков напряжения бытовых электрических сетей, разновидности защитных устройств и способы их установки

Конструктивное несовершенство электрических сетей является основной причиной резких скачков напряжения. Предугадать время очередного перепада невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме. В этой статье мы расскажем, как и чем защитить сеть квартиры и дома.

Блок: 2/12 | Кол-во символов: 510
Источник: https://www.forumhouse.ru/articles/house/6568

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Блок: 2/7 | Кол-во символов: 2226
Источник: https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

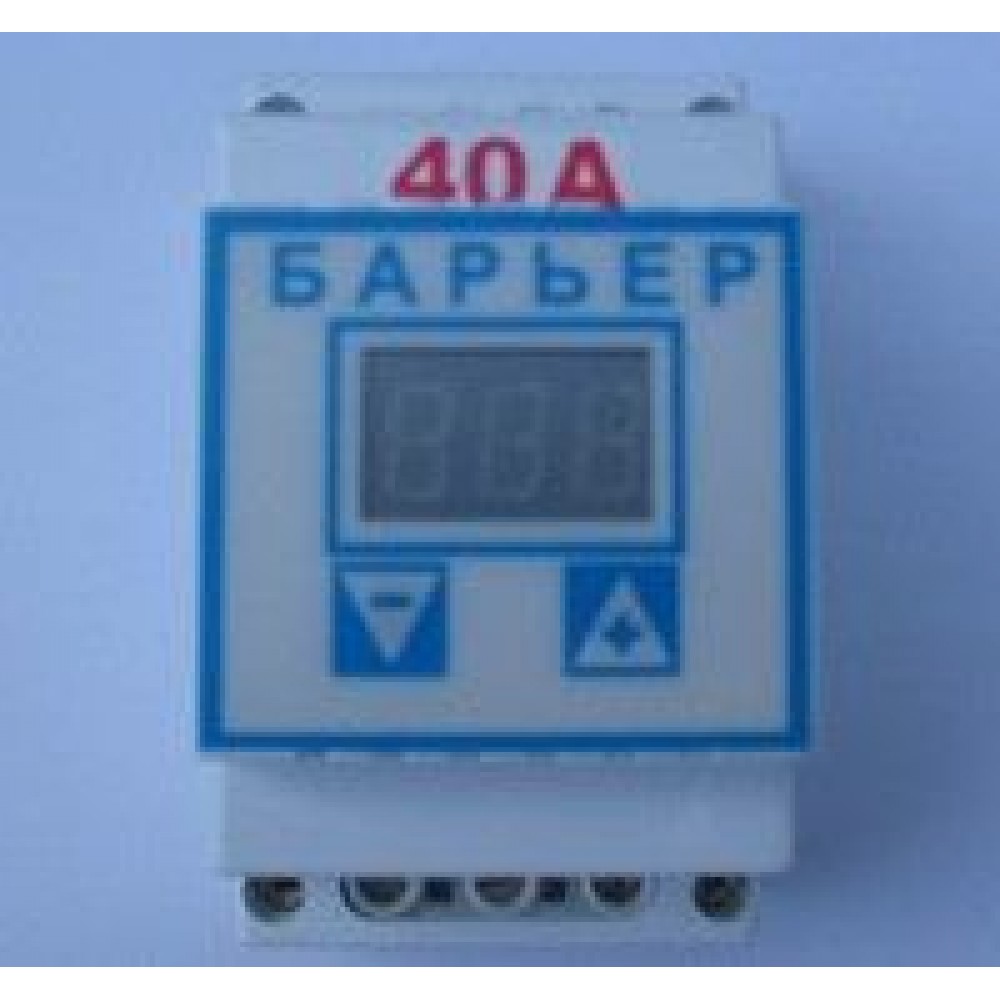

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

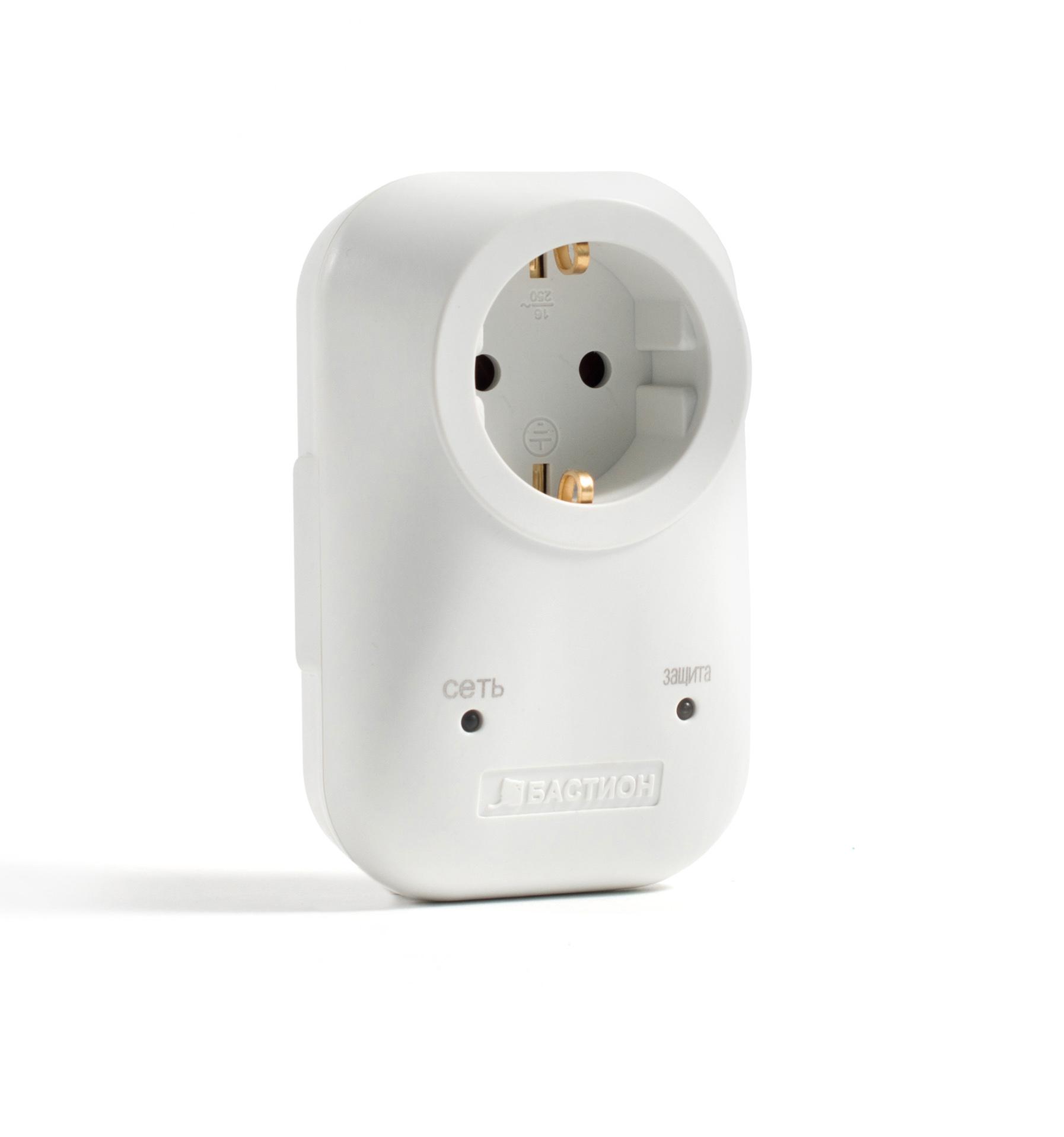

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Блок: 4/12 | Кол-во символов: 1683
Источник: https://www. forumhouse.ru/articles/house/6568

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения (РН) и бытовые стабилизаторы.

Блок: 3/12 | Кол-во символов: 216
Источник: https://www.forumhouse.ru/articles/house/6568

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Блок: 4/11 | Кол-во символов: 799
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

Индуктивность нагрузки.
Моментальное значение разности потенциалов при коммутации.

Емкость подключающих электрических кабелей.
Реактивная мощность.

Блок: 4/10 | Кол-во символов: 1125
Источник: https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Блок: 5/11 | Кол-во символов: 597
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Блок: 5/12 | Кол-во символов: 928
Источник: https://www.forumhouse.ru/articles/house/6568

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория	Применение
В (I)	Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II)	Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III)	Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.

Организация трехуровневой защиты от перенапряжения

Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).

УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто). Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов. Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения. С грозовыми импульсами они не справятся, поскольку на это не рассчитаны. Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.

РКН можно подключать после счетчика

Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.

РКН в виде удлинителя и розеточного модуля

Данные устройства могут произвести только защитное отключение сети, при выходе напряжения за указанные пределы (устанавливается кнопками управления), после нормализации электросети производится ее подключение. Стабилизация и фильтрация не производятся.

Предостережения

Не следует доверять защиту своего дома самодельным конструкциям, в бытовых условиях бывает проблематично настроить собранную схему и протестировать ее работу в критических режимах.

Не имея практического опыта в организации грозозащиты, не стоит пытаться реализовать ее самостоятельно, эту работу лучше доверить профессионалам. Рекомендуем рассматривать эту часть статьи как информационную.

Все манипуляции с электрощитом, приборами и проводкой необходимо проводить только при отключенном электропитании.

Блок: 4/4 | Кол-во символов: 7007
Источник: https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html

Ограничители перенапряжений

Рассматривая вопросы защиты от перенапряжения сети, следует отметить, что данную функцию в первую очередь должны выполнять организации, отвечающие за электроснабжение. Именно они устанавливают на ЛЭП необходимые защитные устройства. Однако, как показывает практика, это выполняется далеко не всегда, и проблемы защиты дома от перенапряжений вынуждены решать сами потребители.

Защита от перенапряжения в сети на подстанциях и воздушных ЛЭП осуществляется с помощью ОПН – нелинейных ограничителей перенапряжения. Основной этих устройств является варистор, имеющий нелинейные характеристики. Его нелинейность состоит в изменяющемся сопротивлении элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет свое номинальное значение, ограничитель напряжения в это время обладает большим сопротивлением, препятствующим прохождению тока. Если же при ударе молнии возникает импульс перенапряжения, наступает резкое снижение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, соединенный с ОПН. Таким образом, обеспечивается безопасный уровень напряжения, и все оборудование оказывается надежно защищенным.

Для электрических сетей дома или квартиры существуют компактный блок модульных ограничителей перенапряжений, не занимающих много места в распределительном щитке. Они работают точно так же, как и в линиях электропередачи. Эти приборы подключены к заземляющему контуру или к рабочему заземлению, по которому уходят опасные импульсы.

Блок: 6/7 | Кол-во символов: 1592
Источник: https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519

Видео

Блок: 6/6 | Кол-во символов: 8
Источник: https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Блок: 8/10 | Кол-во символов: 1056
Источник: https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

Блок: 8/11 | Кол-во символов: 642
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Защита трехфазной сети с помощью РН

Если электроснабжение вашего дома осуществляется через трехфазную систему, то на каждую фазу целесообразно устанавливать отдельное реле контроля.

Трехфазные реле напряжения созданы исключительно для защиты соответствующего оборудования (электродвигателя и т.п.). Если подобное реле установлено на вводе в жилище, то перекос напряжения на одной из фаз приводит к обесточиванию всех однофазных потребителей.

Блок: 8/12 | Кол-во символов: 445
Источник: https://www.forumhouse.ru/articles/house/6568

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Блок: 9/11 | Кол-во символов: 1164
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Блок: 10/11 | Кол-во символов: 1058
Источник: https://SamoDelino. ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Запас по мощности должен быть в 2 раза больше, чем существующие потребности. То есть стабилизатор мощностью 10 кВт рассчитан на половину реальной нагрузки (5кВт) при минимальном внешнем напряжении – 150 вольт (т.е. при большом падении). Это следует учитывать при выборе.

Блок: 10/12 | Кол-во символов: 454
Источник: https://www.forumhouse.ru/articles/house/6568

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.

Пусть также Вам поможет в решении вопроса качественного энергоснабжения следующий видеоролик.

Блок: 11/11 | Кол-во символов: 678
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Стабилизатор напряжения в щиток: установка

Устанавливать стабилизатор рекомендуется вблизи силового щитка в соответствии со следующей схемой.

Встраивать стабилизатор (как и РН) в общую схему следует непосредственно после счетчика. Ведь эти устройства тоже являются потребителями, следовательно, перед прибором учета их устанавливать нельзя.

Блок: 11/12 | Кол-во символов: 348
Источник: https://www. forumhouse.ru/articles/house/6568

Кол-во блоков: 31 | Общее кол-во символов: 38557
Количество использованных доноров: 7
Информация по каждому донору:

https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519: использовано 2 блоков из 7, кол-во символов 3818 (10%)
https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya: использовано 4 блоков из 10, кол-во символов 3347 (9%)
https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html: использовано 7 блоков из 11, кол-во символов 6099 (16%)
https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html: использовано 2 блоков из 4, кол-во символов 7606 (20%)
https://www.forumhouse.ru/articles/house/6568: использовано 9 блоков из 12, кол-во символов 6310 (16%)
https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html: использовано 4 блоков из 6, кол-во символов 7874 (20%)
https://samelectrik.ru/ustrojstva-zashhity-ot-perenapryazheniya-v-seti.html: использовано 1 блоков из 3, кол-во символов 3503 (9%)

Приборы защиты от перепадов напряжения

Существует четыре основных типа приборов для защиты от перепадов напряжения. В данной статье мы рассмотрим каждый из них.

1. Сетевой фильтр.

В народе сетевые фильтры часто называют “пилотами”. Это самый распространенный и недорогой вид защиты, минус его в том, что подходит он для относительно маломощного оборудования, такого как например компьютер. Защищает он от небольших перепадов напряжения, в случае возникновения больших скачков – перегорает встроенный в него варистор – его гаражные электрики называют предохранителем. Еще сетевые фильтры комплектуются режектором, который обеспечивает защиту от высокочастотных помех, и плавкой вставкой (это и есть настоящий предохранитель) – он обеспечивает защиту от короткого замыкания. Огромное значение имеет наличие заземления – без него это не сетевой фильтр, а обычный удлинитель.

Оговоримся сразу, что все перечисленные защитные приспособления устанавливаются только в качественные сетевые фильтры, если вы купили простой удлинитель – ничего такого в нем нет. Покупая сетевой фильтр, не забывайте задавать вопросы, тщательно изучить упаковку и инструкцию – все это вопросы вашей безопасности, на которых экономить не стоит.

2. ИБП – источник бесперебойного питания.

Выбор тех, кто чато работает с компьютерной техникой. При скачках напряжения либо при его отключении ИБП переходит на питание от аккумуляторов. Это позволит вам закончить работу, сохранить файлы, выйти из открытых программ. Если напряжение подскочит до совсем уж катастройических величин – в ИБП сгорает внутренний предохранитель, и вся подключенная аппаратура просто отключится без ущерба для ее технического состояния. При выборе ИБП учитывайте мощность оборудования, которое будет к нему подключено – это имеет большое значение.

3. Стабилизатор напряжения.

Если ваша аппаратура профессиональная, и как следствие, дорогая – тем больше нужно уделять внимания ее сохранности и защите. Один из таких кардинальных путей решения проблемы перепадов напряжения – стабилизатор. Он работает не как сетевой фильтр или ИБП, которые выполняют свои функции достаточно пассивно. Стабилизатор же, если напряжение скачет, выравнивает его уровень до 220В. Если напряжение повышается выше определенного уровня – стабилизатор отключает питание. Как только восстанавливается до приемлемого уровня – подключает его обратно.

Стабилизаторы напряжения устанавливаются не только на какой-то отдельно стоящий прибор; вы можете применить его для подключения всего электрооборудования в доме, естественно, рассчитав до этого параметры мощности.

4. Реле контроля напряжения.

Из всех перечисленных, этот вид приборов защиты является наиболее современным. Они небольшого размера, напоминают внешним видом несколько модульных автоматов, устанавливается прямо в распределительном щитке на DIN-рейке. Они защищают не только от повышенного, но и от пониженного напряжения, и просто отключают питание в случае превышения заданных параметров; потом, после восстановления энергоснабжения, подключают его обратно.

В интернет-магазине компании “Энергозапад” вы найдете полный ассортимент оборудования для защиты от перепадов напряжения, а наши специалисты помогут вам определиться с выбором. Звоните!

как защитить электроприборы от перепадов напряжения в электросети ➔ Причины, методы устранения скачков напряжения

Защита от скачка напряжения – необходимое условие для надежной и бесперебойной работы электроприборов. Особенно это касается дорогостоящей чувствительной техники – например, компьютеров, котлов отопления, телекоммуникационного, серверного или медицинского оборудования. Подобные приборы требуют повышенного качества стабильности питания в электросети. Отсутствие защиты от таких сильных перепадов может стать причиной серьезных проблем с электрооборудованием.

Насколько опасны скачки сетевого напряжения?

Любые перепады в сети снижают ресурс подключенной техники. Даже незначительные колебания в пределах 5-10%, которые практически невозможно обнаружить без измерительных приборов, вызывают сбои в управляющих микросхемах. В результате происходит сброс настроек, появление ошибок в программах и алгоритмах, возникновение помех и шумов. Это увеличивает риск поломки электроприборов, снижает эффективность их работы. В случае медицинского или лабораторного оборудования, профессиональной звукозаписывающей техники такие незначительные перепады могут нанести серьезный вред здоровью людей или привести к огромным финансовым потерям.

Более серьезные скачки (в пределах 10-25%) снижают рабочий ресурс электротехники в среднем в 2-3 раза. Чаще всего, приборы, подключенные к электросети, в которой подобные перепады являются нормой, вместо десятков лет бесперебойной службы еле-еле способны пережить гарантийный срок.

Наиболее опасными являются высоковольтные импульсы. Они приводят к кратковременному увеличению напряжения на 50% и более. Это в подавляющем большинстве случаев вызывает моментальное перегорание электронных компонентов техники – например, блоков питания, сервоприводов, сенсорных панелей, электродвигателей, микросхем. Особо сильные скачки (75-100%) могут вызывать возгорание электрооборудования.

Опасность несет не только повышение, но и понижение напряжения. Провалы в электропитании приводят к сбоям в работе электроприборов, потере несохраненных данных в вычислительных системах.

Причины перепадов напряжения

Прежде чем определить, как защитить технику от перепадов напряжения, необходимо разобраться с причинами возникновения скачков. Существует несколько основных причин:

Резкое увеличение мощности подключенной нагрузки. Оно обычно возникает при одновременном включении нескольких мощных потребителей (обогревательных приборов, электродвигателей, бойлеров). Чаще всего такие ситуации возникают зимой в вечернее время, когда наблюдаются пиковые нагрузки на электросеть.
Устаревшая инфраструктура. Многие трансформаторные подстанции вводились в строй 40-50 лет назад. Они просто не рассчитаны на увеличившееся количество электроприборов и мощности потребителей.
Аварийные ситуации. Обрывы на магистральных линиях из-за погодных условий или изношенности кабельной сети часто приводят к резкому снижению питающей мощности.
Грозы. Попадание молнии в воздушные линии электропередач может вызывать высоковольтный импульс, от которого очень трудно защититься.
Старая проводка в доме или ее некачественный монтаж. Они становятся причинами сильных импульсных помех и колебаний напряжения.
Обрыв или плохой контакт нулевого проводника. В однофазной сети при этом могут происходить сильные скачки (до 380 В).

Если сгруппировать все причины возникновения таких перепадов, то можно сделать вывод, что проблемы возникают из-за резкого изменения нагрузки, отсутствия резерва мощности в электросети, износом оборудования, а также природными или техногенными авариями.

Как уберечься от скачков напряжения?

В первую очередь желательно заменить старую электропроводку, если она уже не соответствует текущим требованиям. При ограниченной мощности входной питающей линии, необходимо более рационально эксплуатировать электроприборы. Нужно не допускать одновременного включения мощных потребителей, равномерно распределять нагрузку в течение суток.

Эти методы защиты от скачков напряжения подходят только для борьбы с небольшими перепадами, вызванными изменением нагрузки. В случае возникновения аварийных высоковольтных импульсов потребуется использование специальных технических средств. Не стоит рассчитывать, что сгладить скачки получится с помощью штатных пробок или автоматов. Эти устройства рассчитаны исключительно на перегрузки по силе тока.

Чтобы обезопасить ценное оборудование и обеспечить его защиту от импульсных скачков напряжения, необходимо использовать одно из следующих решений:

Реле контроля напряжения. Установка этого устройства позволяет избежать серьезных последствий из-за резких перепадов напряжения. Реле производит отключение питающей электросети, если ее характеристики выходят за установленные пределы. В основном они помогают защитить подключенную нагрузку от последствий обрыва нулевого провода или от попадания на сетевую магистраль контактной линии городского электротранспорта. В то же время, реле не смогут спасти от высоковольтных грозовых разрядов.
Ограничители перенапряжения. Эти устройства устраняют риск повреждения электроприборов из-за грозовых разрядов. Их обычно устанавливают в частных домах с электропитанием от воздушных линий электропередачи. Ограничители перенапряжения эффективны только для защиты от высоковольтных бросков.
Стабилизаторы напряжения. Наиболее эффективное средство для борьбы с небольшими скачками в сети. Они позволяют сгладить колебания напряжения, убрать проседания, исправить форму сигнала, защитить нагрузку от импульсных помех.

В качестве дополнительной защиты от скачков напряжения рекомендуется также использовать источники бесперебойного питания, которые позволяют избежать резкого выключения оборудования и обеспечивают возможность сохранения данных.

УСТРОЙСТВ ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ | Средний

В связи с распространением электроэнергии в современном мире, электроэнергетические системы подвергаются воздействию многих критических условий, таких как перенапряжения и скачки напряжения из-за ударов молнии или условий резкого переключения. Основное беспокойство вызывает состояние перенапряжения, которое может вызвать серьезное повреждение оборудования системы. Следовательно, необходимо установить устройство, гарантирующее защиту от повышенного или пониженного напряжения.

Устройство защиты от перенапряжения – это устройство, которое подключается для защиты системы от перенапряжения. Эти устройства можно использовать в нескольких приложениях, но обычно они используются против скачков напряжения.

Участвуйте сейчас!

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы поговорим о всевозможных различных исследованиях и комментариях по энергетике. Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам и получите от этого пользу.

УСТРОЙСТВО ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ:

Устройства защиты от скачков напряжения – это устройства, которые используются для защиты системы от скачков напряжения. УЗИП обычно предназначены для выполнения ряда задач, зависящих от функции.

Термин устройство защиты от перенапряжения (SPD) используется для описания электрических устройств, обычно устанавливаемых в распределительных щитах, системах управления технологическими процессами, системах связи и других промышленных системах, работающих в тяжелых условиях, для защиты от скачков и скачков напряжения, в том числе вызванных молния.

Устройства защиты от перенапряжений подразделяются на:

Ограничители перенапряжения VS Устройства защиты от перенапряжений:

Устройства защиты от перенапряжения и ограничители перенапряжения используются для одной и той же работы, т. Е. Для защиты оборудования от скачков напряжения. Однако многие люди не уверены в своих приложениях. Эта проблема возникает в ряде важных областей отрасли.

Ограничители перенапряжения: Ограничители перенапряжения обычно устанавливаются на подстанциях для защиты оборудования путем устранения воздействия молнии и коммутационных перенапряжений.

Устройства защиты от перенапряжения: Основная задача системы защиты от перенапряжения – защита электронных устройств от «скачков напряжения». Устройство защиты от перенапряжения пытается ограничить напряжение, подаваемое на электрическое устройство, путем блокировки или замыкания тока, чтобы снизить напряжение до безопасного порога.

Как работает сетевой фильтр?

Сетевой фильтр позволяет электрическому току течь от розетки к ряду электрических и электронных устройств, подключенных к удлинителю.Вот что происходит, когда скачки или скачки напряжения на розетке превышают допустимые уровни.

Типы устройств защиты от перенапряжения:

В соответствии со стандартами устройства защиты от перенапряжений подразделяются на три различных типа:

УЗИП высокого напряжения
УЗИП среднего напряжения
УЗИП низкого напряжения

УЗИП низкого напряжения делают Не ограничивайте напряжение, как SPD высокого и среднего напряжения. УЗИП низкого напряжения делятся на три класса:

Тип 1: Этот тип УЗИП используется в промышленных зданиях для защиты уровней изоляции от внешних скачков напряжения, вызванных молнией.Их установка может быть произведена на различных электрических системах. Он защищает систему от прямых ударов молнии.

Тип 2: УЗИП низкого напряжения второго типа отличается от типа 1 своей установкой. Эти типы УЗИП предотвращают распространение перенапряжения на установки.

Тип 3: Эти типы УЗИП обычно устанавливаются после главного выключателя и используются в качестве дополнения к типу 2.

Электрические скачки напряжения: как они возникают?

Самая повторяющаяся причина перенапряжения – это молния.Во время грозы он может ударить где-нибудь рядом с источником питания и повлиять на проходящее через него напряжение. Когда в электрическую систему попадает разряд молнии, результаты странным образом отличаются.

Ограничители перенапряжения гарантируют защиту электрических систем с помощью очень простого процесса.

Как работают ограничители перенапряжения?

Нелинейная характеристика разрядника обеспечивает ему различные возможности многозадачности. Ограничитель перенапряжения обычно содержит клемму заземления, а также клемму высокого напряжения.

Чтобы исключить нарушение изоляции, разрядник следует устанавливать правильно, чтобы изоляция оборудования не подвергалась перенапряжениям. Важно правильно подобрать параметры ОПН, чтобы избежать проблем в системе.

Значение ограничителей перенапряжения:

Ограничитель перенапряжения защищает оборудование от скачков или переходных напряжений в системах электроснабжения, возникающих в результате молнии или импульсного перенапряжения.Он не только передает дополнительное напряжение на заземляющий провод, но также позволяет нормальному напряжению продолжать свой путь.

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ

В связи с распространением электроэнергии в современном мире, электроэнергетические системы подвергаются множеству критических условий, таких как перенапряжения и скачки напряжения из-за ударов молнии или условий резкого переключения. Основное беспокойство вызывает состояние перенапряжения, которое может вызвать серьезное повреждение оборудования системы.Следовательно, необходимо установить устройство, гарантирующее защиту от повышенного или пониженного напряжения.

Устройство защиты от перенапряжения – это защитное устройство, которое подключается для защиты системы от перенапряжения. Он является компонентом системы электрической защиты и используется для защиты оборудования в системах передачи и распределения электроэнергии. Эти устройства, как правило, защищают электрооборудование от скачков напряжения.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы собираемся поговорить о всевозможных различных исследованиях и комментариях по проектированию энергосистем.Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам, , и получите от этого пользу.

Устройство защиты от перенапряжения:

Устройства защиты от перенапряжения

– это устройства, которые используются для защиты системы от скачков напряжения. Это общий термин, который используется для обозначения любого защитного устройства, используемого для защиты от перенапряжения. УЗИП предназначен для ограничения переходных перенапряжений и отвода волн тока на землю, чтобы ограничить амплитуду этого перенапряжения до значения, не опасного для электрических установок и распределительных устройств.

Устройства защиты от перенапряжения относятся к следующим категориям:

Ограничители перенапряжения
Сетевые фильтры

Принцип:

Согласно Национальному электротехническому кодексу (NEC) разрядник для защиты от перенапряжений определяется как: “Защитное устройство для ограничения перенапряжения путем разряда или обхода импульсного тока, а также предотвращает прохождение тока, сохраняя при этом способность повторять эти функции. «.

Ограничители перенапряжения VS Устройства защиты от перенапряжения:

Устройства защиты от перенапряжений и разрядники для защиты от перенапряжений используются для одной и той же работы, т. Е. Для защиты оборудования от скачков напряжения. Однако многие люди не уверены в своих приложениях. Эта проблема возникает особенно на промышленных объектах, водоочистных сооружениях и некоторых других важных областях.

Ограничители перенапряжения:

Ограничители перенапряжения обычно устанавливаются на подстанциях для защиты оборудования путем устранения воздействия молнии и коммутационных перенапряжений.

Сетевые фильтры:

Основная задача системы защиты от перенапряжения – защита электронных устройств от «скачков напряжения». Устройство защиты от перенапряжения пытается ограничить напряжение, подаваемое на электрическое устройство, путем блокировки или замыкания тока, чтобы снизить напряжение до безопасного порога.

Как работает сетевой фильтр?

Устройство защиты от перенапряжения позволяет электрическому току течь от розетки к ряду электрических и электронных устройств, подключенных к удлинителю.Если напряжение в розетке резко возрастает или превышает допустимый уровень, устройство защиты от перенапряжения направляет лишнее электричество в заземляющий провод.

В большинстве устройств защиты от перенапряжения M etal O xide V aristor (MOV) используются для отвода дополнительного напряжения.

Типы устройств защиты от перенапряжения:

Согласно стандартам устройства защиты от импульсных перенапряжений подразделяются на три различных типа:

SPD высокого напряжения
SPD среднего напряжения
СПД низкого напряжения

УЗИП низкого напряжения не ограничивают напряжение, как УЗИП высокого и среднего напряжения.Устройства защиты от импульсных перенапряжений делятся на три класса:

SPD типа 1: Этот тип SPD используется в промышленных зданиях для защиты уровней изоляции от внешних скачков напряжения, вызванных молнией. Их можно установить между вторичной обмоткой сетевого трансформатора и стороной линии основного устройства защиты от перегрузки по току, а также стороной нагрузки основного вспомогательного оборудования. Защищает систему от прямых ударов молнии.

УЗИП 2-го типа: УЗИП низкого напряжения второго типа обычно устанавливают на стороне нагрузки устройства защиты от перегрузки по току основного сервисного оборудования.Эти устройства защиты от перенапряжения также могут быть установлены на входе обслуживания, но должны быть установлены на стороне нагрузки основного устройства защиты от перегрузки по току. Эти типы УЗИП предотвращают распространение перенапряжения на установки и защищают систему от повреждений.

SPD типа 3: Эти типы SPD обычно устанавливаются после главного выключателя и используются в качестве дополнения к типу 2.

Электрические скачки: как они возникают?

Самая повторяющаяся причина скачков напряжения – молния.Во время грозы он может ударить где-нибудь рядом с источником питания и повлиять на проходящее через него напряжение. Когда удар молнии поражает электрическую систему, он повреждает устройства, подключенные к системе, что приводит к потере эффективности.

Электрические устройства работают в определенном диапазоне напряжений. Когда эти устройства получают напряжение выше указанного напряжения, необходимого для их работы, они повреждаются. Однако электрические системы, защищенные разрядником для защиты от перенапряжения, не повреждаются, поскольку разрядник гарантирует безопасность электрической системы, передавая чрезмерное напряжение на землю.

Ограничитель перенапряжения не поглощает все проходящее через него высокое напряжение, но отводит его на землю, чтобы минимизировать влияние напряжения. Он работает с металлооксидным варистором (MOV). MOV – это в основном полупроводник, который чрезвычайно чувствителен к напряжению. MOV действует как изолятор при нормальном напряжении. При высоком напряжении он работает как проводник, а также как переключатель, который остается разомкнутым при нормальном напряжении переменного тока и замыкается при прохождении высокого напряжения.

Как работает ограничитель перенапряжения?

Ограничитель перенапряжения подключается параллельно оборудованию, которое необходимо защитить.Эти разрядники ограничивают перенапряжения, возникающие в оборудовании. Энергия, связанная с перенапряжением, передается на землю разрядником, в конечном итоге защищая оборудование.

Сильно нелинейная характеристика разрядника позволяет ему ограничивать напряжение на его клеммах почти постоянным значением в широком диапазоне токов разрядника. Напряжение на защищаемом оборудовании почти такое же, как и на ОПН.

Ограничитель перенапряжения обычно содержит клемму заземления, а также клемму высокого напряжения.Когда происходит скачок напряжения, разрядник направляет ток высокого напряжения непосредственно на изоляцию или землю, чтобы предотвратить повреждение системы.

Чтобы исключить нарушение изоляции, разрядник должен быть установлен правильно, чтобы изоляция оборудования не подвергалась перенапряжениям. Важно правильно подобрать параметры ОПН, чтобы избежать проблем в системе.

Значение ограничителей перенапряжения:

ИБП

против ограничителя перенапряжения | Eaton

Клиенты часто просят нас объяснить разницу между сетевым фильтром и системой бесперебойного питания (ИБП) и какое устройство лучше подходит для их среды.

Дело в том, что ни ИБП, ни устройства защиты от перенапряжения (SPD) сами по себе не обеспечат полной защиты коммерческих систем.Наиболее эффективная установка обеспечивается за счет сочетания обеих форм регулирования мощности.

Устройства защиты от перенапряжения (или ограничители)

обеспечивают именно это: линию защиты от скачков напряжения, которые представляют собой кратковременные высокие напряжения, превышающие 110 процентов от номинального. Они часто связаны с ударами молнии и переключением электросети, но на самом деле 80% скачков напряжения происходят внутри объекта. Это происходит из-за электрического переключения или других помех, создаваемых различными устройствами в здании.Независимо от источника повышенное напряжение от скачков напряжения может повредить компоненты электрических систем, такие как компьютеры, сети и оборудование для управления технологическими процессами.

Даже если сразу ничего не разрушить, со временем повышенная нагрузка может вызвать преждевременный выход из строя дорогостоящих компонентов. Важно отметить, что защита от перенапряжения не обеспечит работоспособность вашего оборудования во время отключения электроэнергии, но повреждающие скачки напряжения происходят гораздо чаще, чем перебои в подаче электроэнергии. Правильно спроектированная система резервного питания всегда должна включать каскадный подход к применению защиты от перенапряжения (т.е. двухуровневый подход), работающий в сочетании с ИБП. Первый блок импульсного перенапряжения (входящий SPD) смягчает основное воздействие энергии перенапряжения, в то время как второй блок (ИБП) снижает оставшуюся энергию перенапряжения до несущественного уровня.

ИБП обеспечивает защиту второго уровня от скачков напряжения; его никогда не следует рассматривать как устройство первичной защиты от перенапряжения. Он также постоянно регулирует входящее напряжение и имеет внутреннюю батарею, которая позволяет подключенному оборудованию продолжать работать даже при отключении питания.Для того, чтобы ваши электронные устройства продолжали работать даже при отключении питания, вам понадобится ИБП, а часто и резервный генератор.

Как последовательно применять эти устройства? Устройство защиты от перенапряжения должно быть установлено на стороне электросети вашего ИБП, в идеале – на байпасной линии. Это обеспечивает следующие режимы защиты:

Значительно продлевает срок службы компонентов защиты от перенапряжения в ИБП
Обеспечивает защиту от перенапряжения для вашей нагрузки, когда ИБП отключен для обслуживания

Защита от перенапряжения, установленная на ИБП со стороны электросети, также помогает защитить ИБП.Резкое скачок напряжения, такое как удар молнии, может быть связано с более чем 20 кВ и 5 кА. Типичное сквозное напряжение устройства защиты от перенапряжения (включая ИБП) при воздействии этого уровня перенапряжения составляет примерно 2000 В, что все еще достаточно высоко, чтобы вызвать повреждение оборудования. Чтобы устранить это, мы устанавливаем блок перед входом и позволяем ИБП смягчать эффекты оставшейся энергии скачка, то есть снижать конечное сквозное напряжение до примерно 200 В, что значительно ниже точки, которая может вызвать повреждение.

Кроме того, может быть целесообразно установить SPD между выходом ИБП и системой распределения нагрузки. Это особенно актуально, если панель нагрузки расположена на большом расстоянии от ИБП. Чем больше расстояние, тем выше вероятность того, что внутренний всплеск может повлиять на нагрузку.

Итак, какая форма защиты электропитания лучше всего подходит для вашей среды? Ответ – оба. Критически важные серверы, рабочие станции, ПК, POS- и VoIP-оборудование, а также другие ключевые бизнес-устройства защищены путем подключения ИБП, гарантирующего, что они могут функционировать в случае отключения электроэнергии и, при необходимости, корректно отключаться, если питание остается отключенным в течение длительного времени. длительный период времени.Устройства защиты от перенапряжения также необходимы для защиты как критически важного оборудования, так и самого ИБП.

Для получения дополнительных разъяснений по часто задаваемым вопросам, связанным с питанием, посетите нашу страницу часто задаваемых вопросов по ИБП.

Устройства защиты от перенапряжения | Связь InfoZone

Устройство защиты от перенапряжения защищает электрооборудование от скачков и скачков напряжения, превышающих безопасный уровень. Методы защиты от перенапряжения либо блокируют, либо отводят любое напряжение, превышающее стандарты. В некоторых устройствах защиты от перенапряжения сочетаются методы блокировки и перенапряжения.Различные модели устройств защиты от перенапряжения предлагают различные уровни защиты. Номинальное напряжение ограничения предохранителя сообщает установщикам, при каком напряжении мощность будет перенаправляться на линию заземления, при этом меньшее значение соответствует большей защите. Рейтинг устройства в Джоулях указывает количество энергии, которое устройство может поглотить во время одного скачка напряжения. Также следует учитывать время отклика устройства защиты от перенапряжения, поскольку некоторые устройства реагируют менее чем за наносекунду.

ИБП и PDU могут обеспечить защиту от скачков напряжения

Система управления питанием может включать ИБП и PDU для защиты от перенапряжения .Правильный уровень защиты защитит торговое и промышленное оборудование и сократит время простоя. Блоки распределения питания и ИБП обеспечивают защиту от таких событий, как удары молнии, а также от перепадов напряжения в электросети и переключения нагрузки. В удлинителях, устройствах распределения питания и источниках бесперебойного питания используются процессы, которые сглаживают переходное напряжение (скачки). Коммутируемый PDU с защитой от перенапряжения, разработанный для центров обработки данных, также может обеспечивать удаленный мониторинг напряжения и тока.В зависимости от уровня технологии устройство бесперебойного питания также обеспечивает различные уровни защиты от колебаний мощности ИБП для ИТ-оборудования и важных данных.

Устройство защиты от перенапряжения или ограничитель перенапряжения

Нежелательное напряжение может быть поглощено устройством защиты от перенапряжения или ограничителем , в то время как мощность на нормальном уровне продолжает передаваться на оборудование. Уровни защиты охватывают базовые, профессиональные и расширенные требования, в зависимости от линий, которые необходимо защитить от повреждений.Защита от перенапряжения промышленного уровня защищает компьютеры, телекоммуникационное оборудование и сетевые линии от скачков напряжения, одновременно отслеживая и отображая ток в амперах.

Как работают сетевые фильтры?

Как работают устройства защиты от перенапряжения?

19 марта 2020 г.

Сетевой фильтр – это больше, чем просто удлинитель, позволяющий получить дополнительные полезные розетки; это доступный способ защитить вашу электронику от случайных скачков напряжения, которые могут вызвать необратимые электрические повреждения.Вот как устройства защиты от перенапряжения или ограничители перенапряжения работают для защиты ваших приборов и как их безопасно использовать для предотвращения пожаров.

Что такое скачок напряжения?

Чтобы понять, как работают устройства защиты от перенапряжения, необходимо понимать, что такое скачки напряжения на самом деле. Скачок напряжения – это просто увеличение количества напряжения, протекающего через электрические устройства, которое превышает стандартный уровень напряжения в 120 вольт. Скачки могут быть вызваны многими причинами, такими как мощные устройства, плохая проводка, неправильное освещение или проблемы с оборудованием вашей коммунальной компании.

Вы, вероятно, не заметите скачка напряжения до тех пор, пока устройство внезапно не перестанет работать. Каждый год в вашем доме могут происходить сотни скачков напряжения, иногда без каких-либо повреждений.

Скачки напряжения могут нагревать провода и компоненты в вашей электронике, как нить накаливания лампочки, и вызывать их перегорание. Даже когда скачки напряжения не ломают электронику, они могут вызвать чрезмерную нагрузку на внутренние компоненты и привести к их выходу из строя раньше, чем ожидалось.

Как работает сетевой фильтр?

Сетевой фильтр защищает от повреждений, которые могут вызвать внезапные скачки напряжения.Он работает, вытягивая ток из одной розетки и передавая его через устройства, которые вы подключили к сетевому фильтру. Устройство защиты от перенапряжения содержит металлооксидный варистор, или MOV, который отводит любое дополнительное напряжение, чтобы устройства получали постоянный уровень мощности.

MOV работает как чувствительный к давлению клапан. Когда MOV обнаруживает высокие уровни напряжения, он снижает сопротивление. Если уровни напряжения слишком низкие, это увеличивает сопротивление. Он автоматически сработает, чтобы перенаправить избыточное напряжение.

MOV состоит из трех компонентов, включая оксид металла, который соединен с линией питания и заземлением двумя полупроводниками. Полупроводники имеют переменное сопротивление, которое заставляет электроны двигаться таким образом, что изменяется сопротивление, когда напряжение становится слишком высоким или слишком низким.

Разветвители питания и сетевые фильтры: в чем разница?

Разветвители питания и сетевые фильтры могут выглядеть одинаково, но они очень разные. Оба имеют несколько розеток, но только сетевой фильтр защищает от скачков напряжения.

Сетевой удлинитель – это обычно недорогой удлинитель с несколькими розетками, который расширяет вашу настенную розетку. У него может быть автоматический выключатель с переключателем включения / выключения, но он не остановит и не уменьшит электрические проблемы.

Устройства защиты от перенапряжений и номиналы в джоулях

Вы заметите, что устройства защиты от перенапряжения имеют уровень защиты, измеряемый в джоулях. Этот рейтинг в джоулях показывает, сколько энергии может поглотить сетевой фильтр до выхода из строя. Чем выше рейтинг в джоулях, тем большую защиту может обеспечить устройство защиты от перенапряжения за счет обработки одного большого скачка напряжения или множества меньших скачков напряжения.

Что следует подключать к сетевому фильтру?

Как правило, вы должны отдавать приоритет использованию сетевого фильтра для электроники, ремонт или замена которой требует больших затрат. Новые приборы более чувствительны к скачкам напряжения, чем старая электроника, благодаря более тонким и компактным компонентам. Микропроцессоры, которые используются в компьютерах и многих устройствах, наиболее чувствительны к высокому напряжению и работают только тогда, когда они получают стабильный ток в правильном диапазоне напряжений.

Примеры элементов, которые могут быть защищены сетевым фильтром:

Компьютеры
Телевизоры
Микроволны
Модемы / маршрутизаторы
Системы видеоигр (например, PlayStation 4 или Xbox One)
High- конец аудиооборудования

Сетевые фильтры не всегда будут работать

К сожалению, ошибочно полагать, что ваши устройства на 100% защищены от скачков напряжения с помощью сетевого фильтра. Есть много причин, по которым устройства защиты от перенапряжения могут выйти из строя.Например, сетевые фильтры просто не предназначены для вечного использования. Выберите один со световым индикатором, который позволяет узнать, когда MOV износился. Многие будут продолжать работать, но без защиты от перенапряжения.

Кроме того, внутри вашего дома нет сетевого фильтра, который защищает от молнии. Хорошая новость в том, что молния – редкая причина скачков напряжения. Плохие новости? Полосы защиты от перенапряжения не выдерживают удара молнии поблизости. Если вы чувствуете, что вам нужна защита от молнии или других серьезных скачков напряжения, вы можете приобрести ограничитель перенапряжения на весь дом, установленный перед вашей главной электрической панелью.

В Brennan Electric мы можем помочь вам защитить весь ваш дом от скачков напряжения с помощью доступной защиты от перенапряжения для всего дома в районе Сиэтла. Этот тип защиты может использоваться вместе с сетевыми устройствами защиты от перенапряжения в доме для максимальной защиты от электрических повреждений, включая скачки напряжения от молнии.

Имейте в виду, что защита от перенапряжения хороша ровно настолько, насколько хорошо ваше заземление. Вы не получите особой пользы от сетевого фильтра, если у вас есть старый дом с незаземленными розетками или у вас нет надлежащего заземления и проводки.Это связано с тем, что для избыточного напряжения не будет выхода.

Безопасное использование устройства защиты от перенапряжения

Возможно, вы слышали предупреждение о том, что обогреватели нельзя включать в удлинитель из соображений безопасности. Это абсолютно верно. Высоковольтные приборы, такие как обогреватели, могут легко перегреть удлинитель и вызвать электрический пожар.

Сетевые фильтры работают иначе, чем удлинители. В сетевом фильтре с переключателем включения / выключения и световым индикатором есть предохранитель, который плавится при перегреве.Это приводит к тому, что обогреватель теряет связь и питание. Однако не все устройства защиты от перенапряжения имеют этот встроенный прерыватель, и обогреватели могут легко выйти из строя.

На всякий случай избегайте подключения мощных приборов, таких как кондиционеры и обогреватели, к сетевому фильтру. Вместо этого подключите эти устройства непосредственно к стене.

Советы по выбору ограничителя перенапряжения

Теперь, когда вы знаете, что такое сетевой фильтр и как он работает, убедитесь, что вы знаете, на что обращать внимание при покупке ограничителя перенапряжения для своей электроники.

Вот самые важные вещи, которые следует учитывать:

Подумайте о том, что вы хотите защитить.
Найдите нужное количество портов или розеток.
Убедитесь, что он имеет уплотнение UL и является устройством защиты от импульсных перенапряжений.
Проверьте напряжение зажима и рейтинг поглощения энергии.
Ищите гарантию.
Убедитесь, что на нем есть световой индикатор.

Любой сетевой фильтр, который вы покупаете, должен быть сертифицирован лабораторией Underwriter’s (UL) и соответствовать как минимум 1449 стандартам.Это необходимо для маркировки устройства защиты от перенапряжения как «устройство защиты от импульсных перенапряжений».

Вам также может понадобиться проверить номинальное потребление энергии и напряжение ограничения. Первый относится к тому, сколько энергии может поглотить сетевой фильтр до выхода из строя, и должен составлять минимум 600-700 джоулей. Напряжение ограничения – это величина напряжения, которая запускает MOV. В идеале это должно быть 400 вольт или меньше.

Обратитесь к экспертам

Хотите максимальную защиту от опасных скачков напряжения? Позвоните в Brennan Electric сегодня, чтобы узнать о защите от перенапряжения для всего дома в Сиэтле и запросить бесплатную оценку.Мы также можем помочь вам с ремонтом, установкой и обслуживанием электрооборудования, а также с установкой генератора.

Категории: Защита от перенапряжения

Устройства защиты от перенапряжения: защита электроники от скачков напряжения

Рождество прошло, и с приближением нового года полезно подумать о практических вопросах, таких как защита всего электронного оборудования, которое вы только что приобрели. Реальность такова, что каждое электронное устройство подвержено риску повреждения из-за самого источника питания – электричества. Устройства защиты от перенапряжения могут спасти вашу дорогую электронику и приборы от скачков напряжения, которые полностью разрушат устройство или уменьшат срок его службы.

Что такое скачок напряжения?

Разряд означает, что электрическое напряжение (давление за электронами) внезапно увеличивается в цепи. Думайте об этом как о водопроводе: электроны – это молекулы воды, напряжение – это давление за водой, а контур – это водопроводная система в целом.

В водопроводной системе, чем больше давление за водой, тем быстрее вода движется по трубам и выходит из крана. Точно так же, чем больше напряжение в электрической цепи, тем «быстрее» (или более бурно) движутся электроны; у электронов больше силы.

Во время скачка напряжения происходит кратковременный скачок напряжения – тысячные или миллионные доли секунды. Бросок напряжения может составлять десятки тысяч вольт. Это высокое напряжение («давление») повредит электронику.

Большой скачок напряжения приведет к сгоранию печатных плат, поломке жестких дисков и повреждению электрического оборудования любого размера. Шип может даже повредить оборудование, когда оно не включено, а просто подключено к сети. Меньшие шипы наносят постоянный, иногда невидимый ущерб электронике, снижая производительность и сокращая срок их службы.

Причины скачков напряжения

Скачки напряжения возникают, когда мощность внезапно падает и увеличивается. Эти падения и всплески возникают по многим причинам как внутри, так и снаружи дома.

Перебои в подаче электроэнергии являются одним из источников скачков напряжения. Всплески возникают, когда электричество отключается, а затем внезапно возвращается. 58 процентов отключений электроэнергии происходят из-за природы, 27 процентов – из-за суровой погоды, 20 процентов – из-за упавших деревьев и 11 процентов – из-за животных.

Конкретные источники всплесков включают:

Короткие замыкания
Сработавшие выключатели
Включение / выключение прибора (например, сушилки, кондиционера и т. Д.)
Грозы (в пределах мили)
Линии электропередачи повреждены
Ветер, вызывающий соприкосновение линий электропередач
Ветви или животные, которые проводят энергию между линиями электропередач
Вечерние отключения электроэнергии
Соседний завод внезапно увеличивает / уменьшает потребление энергии

Сетевые фильтры vs.Разветвители питания и автоматические выключатели

Прежде чем идти дальше, вы должны понимать, что сетевые фильтры не следует путать с удлинителями. Разветвители питания просто расширяют розетку для подключения дополнительных устройств. Они не защищают устройства от скачков напряжения.

Также не следует путать сетевые фильтры с автоматическими выключателями. Автоматические выключатели останавливают прохождение электричества через электрические цепи вашего дома, когда увеличивается сила тока, а не напряжение. Сила тока относится к электрическому току, протекающему по проводу.(Если напряжение – это давление в водопроводной системе, сила тока – это поток воды.) Проблемы, вызывающие увеличение силы тока, обычно включают перегрузку цепей (слишком много приборов, потребляющих электричество в одной цепи), короткие замыкания и замыкания на землю.

Истинные устройства защиты от перенапряжения работают, не позволяя скачкам напряжения достигать защищаемой ими электроники. Когда импульс достигает устройства защиты от перенапряжения, устройство перенаправляет электричество на провод заземления, который затем направляет электричество на землю, вдали от цепи.

Типы устройств защиты от перенапряжения

Существует несколько видов устройств защиты от перенапряжения. Каждый из них защищает ваш дом на разных уровнях и предлагает разные уровни защиты. Сетевые фильтры для всего дома – это первый тип. Они расположены между электросетью и вашим домом. Они защищают ваш дом от скачков напряжения, возникающих вне дома.

Второй тип – это сетевой фильтр, обеспечивающий защиту всего дома, но расположенный между блоком счетчика и блоком выключателя.Он также защищает ваш дом от внешних шипов.

Третий тип устройства защиты от перенапряжения – это устройство защиты точки использования. Эти протекторы вам наверняка знакомы. Они расположены между розетками и вашими устройствами и обеспечивают защиту от напряжения, возникающего как внутри, так и снаружи вашего дома.

При выборе конкретных устройств защиты от перенапряжения имейте в виду, что не все устройства защиты от перенапряжений одинаковы. Различные модели обеспечивают разный уровень защиты.Вы можете узнать, насколько хорошо конкретная модель защитит ваши электрические системы, посмотрев на ее рейтинг, измеренный в Джоулях (единица энергии). Качественный сетевой фильтр в месте использования обеспечит защиту не менее 1200 Джоулей. Чтобы защитить устройства более высокого класса, мы рекомендуем вам искать сетевой фильтр, рассчитанный как минимум на 2000 Джоулей.

Помимо номинального значения в Джоулях, также обратите внимание на ограничение напряжения устройства. Ограничение напряжения относится к напряжению, при котором устройство защиты от перенапряжения начинает подавать электричество на заземляющий провод.Мы предлагаем поискать устройство с ограничением напряжения 400 вольт или меньше.

Также стоит задуматься об ИБП. ИБП означает универсальный источник питания. Устройство защиты от перенапряжения ИБП обеспечивает резервное питание от батареи в случае отключения электроэнергии. Батарея обеспечивает безопасное отключение и резервное копирование данных. Этот тип защиты полезен для компьютеров и оборудования, которое требует процедуры отключения на рабочем месте.

Замена устройств защиты от перенапряжения

Поскольку на устройства защиты от перенапряжения приходится основная тяжесть скачков напряжения, они не прослужат вечно.Повреждает ли скачок напряжения устройство защиты от перенапряжения, зависит от его интенсивности. Чем выше рейтинг Джоуля устройства защиты от перенапряжения, тем меньше вероятность того, что скачок напряжения повредит его. Но даже небольшие шипы со временем повредят сетевые фильтры. У качественных устройств защиты от перенапряжения

есть диагностические индикаторы, которые сообщат вам, может ли устройство защиты от перенапряжения по-прежнему обеспечивать защиту или нет. В зависимости от модели устройство защиты от перенапряжения с диагностическими индикаторами сообщит вам о конкретных проблемах, с которыми сталкивается устройство. Некоторые протекторы также будут издавать слышимый звук при взломе их компонентов.

Если у вас есть сетевой фильтр без подсветки, который не издает звуков, вы захотите заменить его после нескольких скачков напряжения, чтобы убедиться, что устройство обеспечивает адекватную защиту.

Также важно отметить, что ваш сетевой фильтр так же хорош, как и его заземление. Сетевые фильтры работают за счет отключения электричества. Итак, если в вашем доме нет заземляющей разводки, сетевые фильтры работать не будут. Это одна из других причин, по которым мы предлагаем модернизировать двухконтактные розетки в вашем доме.

Стоимость сетевого фильтра

В 2016 году только страховые компании выплатили 825 миллионов долларов США по страховым случаям. Каждая из этих претензий в среднем составила более 7500 долларов. К сожалению, многих претензий можно было бы избежать, если бы владелец дома или предприятия установил соответствующие устройства защиты от перенапряжения.

Эти статистические данные показывают, насколько дорого обходится незащищенность вашей электроники и бытовой техники. Учтите: высококлассный сетевой фильтр стоит менее 100 долларов и может прослужить годы. Новый телевизор Ultra HD стоит сотни, если не тысячи долларов.

Также подумайте о сетевых устройствах защиты от перенапряжения для всего дома. Эти устройства обычно стоят менее 300 долларов. Техника, которую они легко защищают, стоит вдвое больше, если не больше.

Если вам нужна защита всего дома от скачков напряжения, которые могут нанести ущерб в тысячи долларов, White’s Electrical может вам помочь. Наша команда квалифицированных, высококвалифицированных электриков справится со всем, что связано с электричеством, в том числе с вашим домом. Мы поможем сохранить вашу электронику в безопасности. Свяжитесь с нами сегодня, если у вас возникнут какие-либо проблемы с электричеством.

Основы устройства защиты от перенапряжений, TVSS, ограничителя перенапряжения при переходных процессах

W Что такое скачок напряжения? Что такое переходный скачок напряжения?

Скачок и Переходный скачок напряжения – это временное повышение напряжения и тока в электрической цепи. Их диапазоны напряжения превышают 2000 вольт, а диапазоны тока превышают 100 ампер. Типичное время нарастания находится в диапазоне от 1 до 10 микросекунд. Переходный процесс или Скачок – наиболее распространенные проблемы с питанием, и его компактные размеры вызывают значительные повреждения, такие как отказ электрического или электронного оборудования, частые простои, потеря данных, потерянное время и простои бизнеса и т. Д.

Откуда берутся скачки?
Основное повреждение электроники от скачка составляет ударов молнии . Большинство повреждений вызвано не прямыми ударами молнии , а результатом переходных напряжений и скачков тока , наведенных на линиях электропередачи, телекоммуникаций или РЧ-передачи сильными электромагнитными полями, созданными во время удара молнии .И более частые причины скачка напряжения – это работа мощных электрических устройств, таких как лифты, кондиционеры и холодильники, путем включения-выключения компрессоров и двигателей. К другим источникам скачка напряжения относятся неисправная проводка, сбой в электросети и электрические помехи.

Что такое сетевой фильтр? TVSS ) ( SSE ) – это оборудование, предназначенное для защиты электрического и электронного оборудования от скачков напряжения и скачков напряжения . Устройство защиты от перенапряжения отводит избыточное напряжение и ток от переходных процессов или на заземляющий провод.

Как работает устройство защиты от перенапряжения
Устройство защиты от перенапряжения отводит избыточное напряжение и ток от переходного процесса или на заземляющий провод и предотвращает его прохождение через электрическое и электронное оборудование, в то же время обеспечивая нормальное напряжение, чтобы продолжить свой путь.Эта избыточная энергия может вызвать повреждение электрического и электронного оборудования, контрольно-измерительных приборов.

Устройство защиты от перенапряжения выполняет две основные функции:
1. Обеспечивает путь с низким импедансом для проведения большого тока для устранения дополнительного напряжения.
2. Поглощает и отводит дополнительный ток на землю для защиты от воздействия переходных процессов или скачков .

Типы устройств защиты от перенапряжений
Устройства защиты от перенапряжений подразделяются на два типа:

Фильтр – это устройство, которое служит барьером для высокочастотного тока, который часто является шумом, при этом позволяя току низкой частоты проходить сквозь него без помех.
Transients Diverter – это устройство, которое обеспечивает путь к земле с очень низким импедансом, когда напряжение на устройстве превышает определенное значение, но снижает напряжение, которое может быть подано на чувствительное оборудование.

Компоненты устройства защиты от перенапряжения
Компоненты, используемые для снижения или ограничения высокого напряжения, обычно включают MOV , Газоразрядную трубку , Кремниевый лавинный диод и т. Д.или комбинации этих компонентов. Каждый из этих компонентов имеет следующие особенности:

MOV (Варистор на основе оксида металла) состоит из материала оксида цинка, который является полупроводником с переменным сопротивлением. В нормальных условиях MOV представляет собой устройство с высоким импедансом, но когда напряжение слишком велико, сопротивление MOV быстро падает, чтобы обеспечить путь потока с низким импедансом. MOV имеют конечный ожидаемый срок службы и деградируют при воздействии нескольких крупных переходных процессов или многих более мелких переходных процессов . MOV является наиболее распространенным компонентом устройства защиты от перенапряжения AC .
Газоразрядная трубка (GDT) может отводить избыточный ток от линии к земле, используя инертный газ в качестве проводника от горячей линии к линии заземления. В нормальных условиях инертный газ действует как плохой проводник, но когда напряжение выше допустимого уровня, инертный газ ионизируется, чтобы быть эффективным проводником для передачи тока на землю, пока напряжение не вернется к нормальному уровню. GDT будет проводить при напряжении меньше, чем высокое напряжение, которое ионизировало газ, и способно проводить больше тока для своих размеров, чем другие компоненты. GDT имеет конечный ожидаемый срок службы и может выдерживать несколько очень больших переходных процессов или большее количество меньших переходных процессов .
Кремниевый лавинный диод (SAD) обеспечивает идеальное ограничивающее действие защитного компонента, но имеет более низкую токовую нагрузку. Когда напряжение повышается выше предельного уровня, SAD допускает лавинный пробой, в результате чего напряжение подводится к земле.
Другие важные компоненты , такие как резисторы, конденсаторы и / или катушки индуктивности, используются вместе с указанными выше компонентами защиты.

Зачем вам нужен сетевой фильтр?
В настоящее время многие электронные компоненты в современных электрических устройствах намного меньше, нежнее и более чувствительны к увеличению тока. Микропроцессоры, которые являются неотъемлемой частью всех компьютеров и многих современных электрических устройств, особенно чувствительны к скачкам . Ваше электрическое оборудование может подвергнуться разрушительному воздействию скачков напряжения от линии электропередачи переменного тока, а также телефонных или сигнальных линий.
Устройство защиты от перенапряжения подходит для использования во всех приложениях, которые подключаются к электричеству (электросети или локальные источники питания), телефонным линиям (например, модем, факс, данные и т. Д.), Компьютерным линиям передачи данных, линиям связи и т. Д. . следующим образом:

Компьютеры и периферийные устройства, такие как принтер, монитор, динамик, факс, модем и т. Д.
Офисная АТС, оборудование связи и т. Д.
Развлекательные компоненты
Медицинское оборудование, хирургическое оборудование, научное оборудование и т. Д.
Мосты весовые, измерительное оборудование и др.
Электрооборудование
Системы безопасности

Расположение устройства защиты от перенапряжения
Устройство защиты от перенапряжения обычно устанавливается в нескольких точках на объекте. Стандарты ANSI / IEEE C62.41-1991 определяют три категории уровня всплеска в зависимости от стратегического местоположения в сети электропроводки оборудования, где могут возникнуть проблемы с питанием.Они классифицируют устройство защиты от перенапряжения типа , потенциальное воздействие переходного скачка или всплесков и расположение следующим образом:

Категория A: Определяются как любые розетки и длинные ответвленные цепи, простирающиеся более чем на 10 метров (30 футов) от местоположения категории B или на 20 метров (60 футов) от категории C. Устройство защиты от перенапряжения для этой категории местоположения является применяется на уровне розеток или отдельных цепей для индивидуальной защиты определенного элемента оборудования, такого как компьютеры, весовые мосты, измерительное оборудование, оборудование для управления технологическим процессом, источники питания постоянного тока и т. д.
Категория B : Определяется как все основные подсистемы фидеров, шинные системы и короткие ответвления, такие как распределительные панели, промышленные шины и фидерные системы, цепи тяжелой бытовой техники, системы освещения в больших зданиях. Защита в этом месте очень эффективна для подавления гораздо более частых внутренних генерируемых переходных процессов , постоянно меняющихся переходных состояний , особенно чувствительного оборудования и оборудования, которое питается от подстанций.
Категория C : Определяется как внешний и главный служебный вход, который включает в себя главные линии подачи, трансформатор, служебные соединения и линию подачи к панелям главного служебного входа, любые воздушные или вспомогательные линии подачи, подземные линии к скважинному насосу.
Поделиться
Навигация по записям
Назад Вес рулона стали: Стальные рулоны – Компания «Стальпрокат»
Вперед Виды радиаторов: какие бывают типы радиаторов для дома
Вам может понравится
Кухня 8 кв метров дизайн проект: Дизайн кухни 8 кв.м: 50 фото удачных интерьеров
29.04.2023
Как вырезать по дереву для начинающих видео: Резьба по дереву для начинающих: эскизы и видео-уроки | Рутвет
14.07.2023
Пропитка по дереву: Пропитка для дерева купить в интернет-магазине RemontDoma
18.02.2023
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Вентиляц
Вентиляции
Вентиляция
Домашние печи
Домашний ремонт
Материал
Материалы
Отопительная система
Отоплен
Отопление
Панель
Печ
Печи
План
Планировка
Планировки
Пол
Полы
Потол
Потолки
Потолок
Работы по утеплению
Радиатор
Радиаторы
Разное
Ремонт
Своими руками
Советы
Стен
Стена
Стены
Утеплен
Утепление
«АРК Инжиниринг» приглашает к сотрудничеству
Приглашаем архитектурные бюро, строительные бригады, подрядные организации со своими объемами работ. Мы поможем оптимизировать и сократить издержки, найти оптимальные решения вопросов и пройти все согласования в надзорных организациях. Наши специалисты готовы провести независимую экспертизу и оценку объектов строительства на предмет соответствия выполнению проектного задания и технологических процессов.
Наш адрес
Московская область
Город Подольск
Большая Серпуховская д. 65 стр. 4
Контакты для связи с нами
Телефон: 8 800 505 84 50
+7 (495) 505 62 53
Skype: скоро будет
Web: www.ark-eng.ru
Copyright © 2019 Ark Engineering
Карта сайта

Промышленная вентиляция в Москве строительство монтаж в Подольске

Реле напряжения DigiTOP VА-32А – цена, отзывы, характеристики, фото

Реле контроля напряжения на DIN-рейку

Защита от скачков напряжения

Преимущества

Недостатки

Преимущества

Преимущества

Преимущества

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС»  Стабилизаторы напряжения

Устройсво обеспечивает

Технические характеристики

Блок обеспечивает

Технические характеристики

Микропроцессорное управление позволяет реализовать следующие функции

Технические характеристики

Технические характеристики

Устройство обеспечивает

Технические характеристики

Защита от перенапряжения в частном доме

Откуда возникает перенапряжение

Защита от скачков напряжения бытовых электрических сетей, разновидности защитных устройств и способы их установки

Причины возникновения и опасность скачков напряжения

Реле защиты от скачков напряжения

Зачем в домашней сети подключают УЗИП

Перенапряжение в результате коммутации

Функции УЗО в схеме электроснабжения дома

Выбор РН

Защитные устройства

Сетевой фильтр

Стабилизатор

Устройства защиты от импульсных перенапряжений

Защитное реле

Предостережения

Ограничители перенапряжений

Видео

Длительные перенапряжения

Как работает реле контроля фаз в сети 380В

Защита трехфазной сети с помощью РН

От чего защищает ИПБ

Чем поможет сетевой фильтр

Как выбирать стабилизатор

Система защиты от скачков напряжения своими руками

Стабилизатор напряжения в щиток: установка

Приборы защиты от перепадов напряжения

как защитить электроприборы от перепадов напряжения в электросети ➔ Причины, методы устранения скачков напряжения

Насколько опасны скачки сетевого напряжения?

Причины перепадов напряжения

УСТРОЙСТВ ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ | Средний

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ

Устройство защиты от перенапряжения:

Принцип:

Ограничители перенапряжения VS Устройства защиты от перенапряжения:

Ограничители перенапряжения:

Сетевые фильтры:

Как работает сетевой фильтр?

Типы устройств защиты от перенапряжения:

Электрические скачки: как они возникают?

Как работает ограничитель перенапряжения?

Значение ограничителей перенапряжения:

против ограничителя перенапряжения | Eaton

Устройства защиты от перенапряжения | Связь InfoZone

ИБП и PDU могут обеспечить защиту от скачков напряжения

Устройство защиты от перенапряжения или ограничитель перенапряжения

Как работают сетевые фильтры?

Как работают устройства защиты от перенапряжения?

Что такое скачок напряжения?

Как работает сетевой фильтр?

Разветвители питания и сетевые фильтры: в чем разница?

Устройства защиты от перенапряжений и номиналы в джоулях

Что следует подключать к сетевому фильтру?

Сетевые фильтры не всегда будут работать

Безопасное использование устройства защиты от перенапряжения

Советы по выбору ограничителя перенапряжения

Обратитесь к экспертам

Устройства защиты от перенапряжения: защита электроники от скачков напряжения

Что такое скачок напряжения?

Причины скачков напряжения

Сетевые фильтры vs.Разветвители питания и автоматические выключатели

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» Стабилизаторы напряжения
