Устройство примыкания кровли к дымоходу — Статьи «Первый Стройцентр» в Екатеринбурге

Современные кровельные конструкции отличаются герметичностью, надежностью и долговечностью. Грамотный монтаж всех элементов позволит исключить образование конденсата, намокание стен и приведение в негодность основных конструкционных элементов, в частности, растрескивание стропильной системы, мауэрлата. При обустройстве крыши особенно необходимо позаботиться о герметичности примыкания кровли к трубе дымохода. Качественное выполнение кровельных работ обеспечит длительный срок службы строения, позволит исключить промерзание кровли и протекание.

В чем сложность устройства примыкания к трубе дымохода?

В ходе строительных операций необходимо создать максимально надежный барьер между кровельным стройматериалом и дымоходной частью. Это позволит исключить дальнейших переделок и дополнительных затрат. Сложности возникают из-за следующих факторов:

Повышенная температура. Дымоходная часть достаточно сильно нагревается, что может нагреть и кровельный лист до критической температуры.
Технологический зазор. Образовавшийся зазор в месте примыкания кровли к металлической трубе дымохода необходимо обязательно загерметизировать герметиком с наилучшими гидрофобными характеристиками.
Снеговая нагрузка. Необходимо стыковочную часть надежно зафиксировать, в частности место примыкания к фановой трубе. Чтобы конструкция смогла выдерживать любую оказываемую на нее нагрузку.

Защитную фартуковую систему сегодня изготавливают из алюминиевой гибкой ленты или специального стального листа с полимерным покрытием. Это помогает достичь требуемой пожаробезопасности, герметичности и долговечности конструкции.

Как сделать примыкание дымовой трубы: основные моменты

Нанесение разметки. Устанавливается на какой высоте будут расположены доборные элементы.
Подготовка основания. Убирают весь мусор и посторонние предметы.
Раскройка. Вырезают материал, оцинкованный лист с полимерным основанием для создания соответствующего фартука.
Герметизация. Выполняется при помощи мастики, специального герметика. Материал позволяет исключить протекание и образование конденсата в подкровельном пространстве.

При выполнении кровельных работ важно позаботиться о хорошей вентиляции. В противном случае дымоход около кровли может нагреться до высоких температур. Важно отметить, что, если в качестве кровельного изделия используют черепицу, обустройство дымоходной части обычно выполняют после укладки кровельного материала. Лучше всего использовать самоклеящуюся гидроизоляционную ленту, тогда не возникнет вопроса, чем заделать стык кровли и дымохода. Качественная отделка зазора между профлистом и дымоходной конструкцией является гарантией длительного срока службы кровельного покрытия.

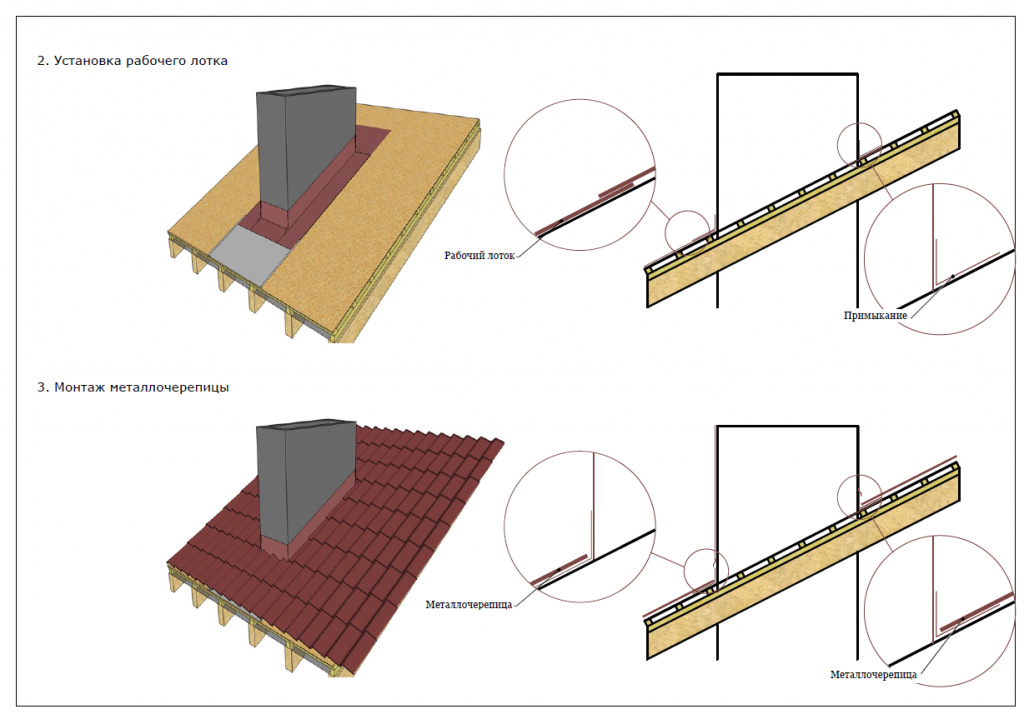

Особенности примыкания металлочерепицы к трубе дымохода

Сегодня существуют различные способы фиксации и герметизации доборных компонентов крыши. В местах соединения металлочерепицы к трубе обычно монтируют специальный фартук. Он должен располагаться так, чтобы обеспечивать наилучший водооток, исключать образование влаги, воды. Места стыковок обрабатывают специальной кровельной лентой. Дополнительно следует позаботиться о вентиляции подкровельного пространства, чтобы с одной стороны кровельная конструкция была герметичной, а с другой обеспечивала требуемый воздухообмен.

Этапы работ выглядят следующим образом:

Штробление дымохода из кирпича. На наружной части, выступающей над крышей, делается углубление в 1,5–2,5 см. В качестве инструмента используют круглошлифовальную машинку.
Укладка профлиста. Его необходимо смонтировать от нижнего примыкания дымоходной части и основания настила до карниза.
Это требуется сделать для лучшего водоотведения.
Установка профиля. Необходимо вставить профиль в подготовленную в трубе канавку. При помощи ножниц по металлу разрезать его на требуемые размеры. Необходимо, чтобы листы были плотно прижаты, обеспечивали герметичное примыкание дымохода к кровле. Конструкция должна быть уложена внахлест.
Фиксация профлиста. Используя саморезы, закрепляют лист к трубе. Места стыков необходимо обработать герметиком, который не боится высоких температур.

Вокруг трубной части всегда выполняется обвод при помощи защитных планок из стали с соответствующим полимерным покрытием. Обход трубы дымохода кровли нужно начинать только после укладки металлочерепицы. В процессе работы не допускается появление крупных зазоров. Если имеются зазоры в 1,5–2,5 мм, в этом не будет ничего страшного, но если они будут больше, то придется заново произвести нарезку металлочерепицы.

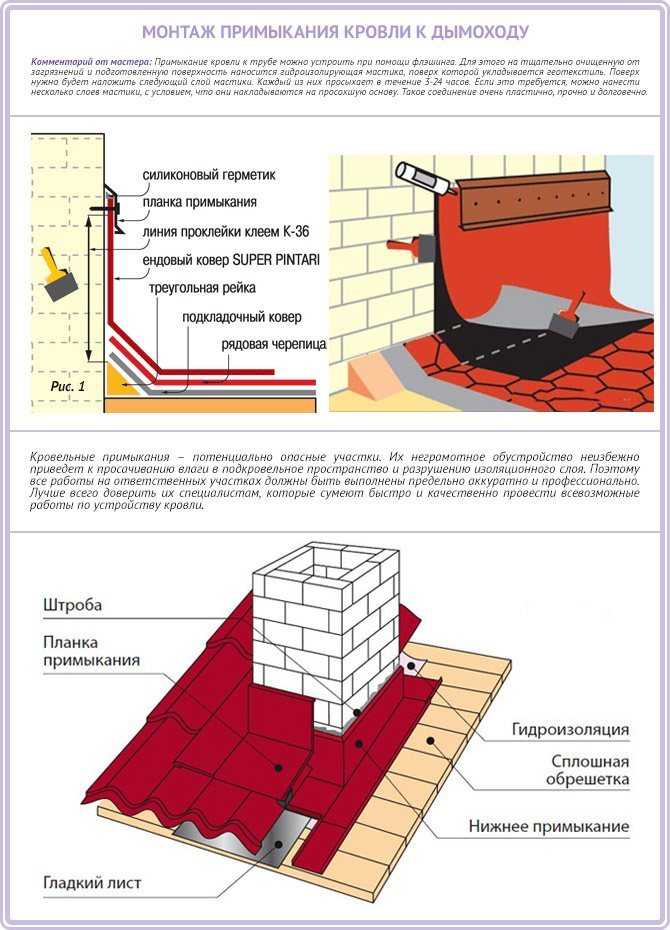

Особенности примыкания дымохода к мягкой кровле

Технология монтажа включает в себя монтирование специальных допкомпонентов. Все конструктивные элементы при помощи саморезов фиксируют к стропильной системе, обеспечивая плотный прижим. Поверх жесткой конструкции укладывают битумный гидроизоляционный лист. Заключительным этапом примыкания дымохода к мягкой кровле является монтаж мягкой черепицы. Поэтапное обустройство кровельного пирога обеспечит прочность и поможет исключить протекание.

Основные этапы устройства примыкания мягкой кровли к трубе дымохода:

Производится обработка мастикой. Основание и швы хорошо промазываются строительной мастикой. Предварительно материал можно нагреть строительным феном.
Изготавливается ендова. По ширине дымохода на кровле делается нижний фартук, ендова, которая крепится при помощи саморезов к трубе и обрешетке.
Герметизируется примыкание. По краю детали наносится специальный силикон, который не боится высоких температур. Дополнительно герметик рекомендуется нанести и на отверстия, куда будут вкручиваться саморезы.
Завершающий этап. После приклеивания всех частей к дымоходу производится укладка черепицы, которую предварительно промазывают мастикой.

Все необходимые комплектующие для кровельной конструкции и устройства примыкания к печной, дымовой трубе вы можете приобрести в магазине «Первый стройцентр Сатурн-Р». Компания реализует кровельные стройматериалы по расценкам официального дилера. В интернет-магазине можно купить ендовы, планки и многое другое для обустройства крыши из мягкой черепицы или же металлочерепицы. Вся реализуемая продукция соответствует требованиям ГОСТ и утвержденным стандартам.

Особенности примыкания кровли к круглой трубе

При возведении жилого строения чаще всего используют дымоходные конструкции, которые имеют стандартную форму в виде прямоугольника или квадрата. Такой вариант значительно упрощает процесс установки доборных элементов. С дымоходами круглой формы приходится использовать специальные компоненты для обеспечения максимально плотного соприкосновения трубы с кровельным материалом. Задействуют проходку, толстостенную гофру из высокопрочной резины, которая не боится высоких температур. Отличительной особенностью данного элемента является то, что по периметру она имеет армированное основание. Это с одной стороны обеспечивает гибкое примыкание кровли, а с другой позволяет надежно закрепить изделие на фальцевой крыше.

В самом начале определяются размеры трубы, ножом срезается гофра, чтобы обеспечить максимально надежное прилегание. Производители сегодня предлагают самые разные модификации проходки для любых типов крыш. После раскройки резиновую гофру одевают на дымоходную часть, по краям наносят специальный герметик. Нижнюю часть надежно закрепляют при помощи саморезов к стропильной системе. В местах соприкосновения с трубой затягивают проходку металлическим хомутом.

Материалы для обеспечения примыкания печной и дымоходной трубы к кровле

Алюминиевая лента со специальным защитным покрытием. Изделие изготавливают по инновационной технологии. Лента характеризуется хорошей растяжимостью и в то же время жесткостью. К ее преимуществам можно отнести высокую коррозионную устойчивость. Она не теряет своих свойств даже при температурных перепадах от -30 до +60 градусов. Стройматериал легко раскраивается и фиксируется.
Армированная мастика. Современная гидроизоляция поставляется в рулонах. С ней достаточно легко работать. Довольно часто ее используют при работе с черепицей, в частности при обустройстве примыкания. Изделие способно выдерживать высокие температуры. Предварительно ее прокатывают роликом и затем приклеивают для обеспечения требуемой герметизации.
Профлист. Самый бюджетный материал, из которого изготавливают фартук. В частности, используется оцинкованный лист. Он характеризуется повышенной прочностью, надежностью, не боится температурных перепадов, полностью пригоден для эксплуатации в различных климатических зонах. Современные модификации профлиста с полимерным покрытием достаточно коррозионно-устойчивы. Для надежной фиксации используют декоративные планки примыкания.

Для исключения протекания наносят герметик. Существуют и многие другие материалы. Больше информации можно получить у консультантов магазина «Первый стройцентр», которые всегда готовы бесплатно подобрать необходимые стройматериалы для своих клиентов.

Надежность и герметичность кровельной системы напрямую зависит от качественного выполнения устройства примыкания. В каждом случае необходимо подобрать подходящие доборные элементы и грамотно все смонтировать. Готовая конструкция должна быть долговечной, пожаробезопасной, герметичной. Соблюдение технологий монтажа позволит исключить протекание кровли и образование повышенной влажности в подкровельном пространстве.

Смотрите также: важные особенности монтажа дымохода.

особенности устройства примыкания кровли к трубе дымохода с видео инструкцией

Дымоход и кровельный пирог

Чтобы проход кровли дымоходом отличался максимальной надежностью, необходимо соблюсти единственное требование — обрешетка под кровельным материалом должна обладать повышенной жесткостью с равномерным распределением нагрузки, исходящей от элементов крыши и природных факторов (ветер, снег).

При монтаже дымохода, который имеет прямоугольную форму, в большинстве случаев на определенном участке крыши потребуется осуществить демонтаж каркаса. Обычно происходит удаление части стропильной ноги.

Естественно, что наилучшим вариантом станет создание отдельной зоны в узле прохода дымохода через кровлю. Труба должна отделяться от кровли с помощью стропил (в боковой части дымохода) и поперечных балок между стропилами (в верхней и нижней точках трубы).

Чтобы не произошло снижения несущих характеристик конструкции, дымоход оборудуется дополнительной обрешеткой с закреплением на ней пароизоляции и гидроизоляции. Гидроизоляционный материал фиксируется с помощью каркаса, а пароизоляционная пленка — элементами обрешетки, предназначенными для крепления отделочного материала.

Для создания наиболее эффективной защиты конструкции от негативного воздействия влажной среды, гидроизоляционный и пароизоляционный материалы укладываются по всей крыше без разрывов. Укладываемые материалы защищаются от влаги с помощью специальной клейкой ленты, которая без стыков соединяет материалы с трубой и деревянными элементами.

Для достижения оптимальной пожаробезопасности расстояние между элементами крыши, которые изготавливаются из воспламеняющегося материала, и самим дымоходом должно превышать 13 см. Проход дымохода через кровлю заполняется негорючим материалом (например, каменной ватой).

Как организовать дымоход на крыше общая схема

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет
Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества

Выбор дымохода

Для твердотопливного котла выбирают традиционные кирпичные трубы, причем не только по финансовым соображениям, как самые бюджетные. Основная причина такого выбора – стойкость к возгораниям: кирпичная труба не боится возгорания сажи с кратковременным повышением температуры в трубе до тысячи градусов. Тонкостенный стальной дымоход при работе с твердотопливным котлом (кроме пиролизного) неприменим – сталь трубы быстро прогорает. Но кирпичные трубы долго служат только при отсутствии в них конденсата, который способствует выделению из дымовых газов крайне агрессивных для кирпича соединений, серной кислоты и других. В «мокрых» условиях кирпичные трубы долго не живут. Конденсат образуется при эксплуатации котлов с угольным топливом, но во много раз сильнее – при работе газовых котлов.

Все дымоходы, по техническим характеристикам пригодные для эксплуатации с образованием конденсата (имеющие конденсатосборники и конденсатоотводчики), могут применятся и для сухих условий работы – для твердотопливных котлов. Обратный вариант исключен.

Если планируется переход с твердотопливного котла на газовый, то кирпичные дымоходы оснащают гильзами из керамики или нержавейки. Практичнее выполнять гильзование при постройке трубы, вместе с кладкой стенок. По стоимости – кирпичная труба, оборудованная керамическим или нержавеющим вкладышем-гильзой, обходится значительно экономичнее готового дымохода заводского изготовления любой конструкции. По сроку службы – керамические вкладыши намного долговечнее стальных, но и дороже.

Дымоход из нержавеющей стали предпочтителен, если отопление частного дома реконструируется – на переход к отопительной системе с установкой котла, в случае, когда в конструкциях дома невозможно устройство канала для установки кирпичной дымоходной трубы.

Современные модели котлов, работающие по принципу пиролиза или сверхдлительного горения, а также жидкотопливные котлы и работающие на видах топлива: уголь бурый и антрацит, торфяные и биобрикеты, различное биотопливо в гранулах, пеллеты – требуют современного подхода к дымоотводу. Применяют коаксильные и керамические дымоходы. В этих случаях практичнее приобретать готовые комплекты заводского изготовления, и собирать их на месте, согласно рекомендациям производителя.

Если в системе отопления частного дома не один котел, а два или больше, работающие на разном топливе и по разным типам горения, и эти котлы подключаются к общей дымоотводящей трубе, то дымоход должен назначаться, конечно, исходя из самых жестких условий работы.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал “народным”.

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично “заводить” верхнюю часть проходки под кровельный материал или планку конька.

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Круглые трубы: защита стыков

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши

Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Дымоход и кровельный материал

Монтаж примыкания

Узлы прохода труб через крышу различают по форме, которую имеет сечение дымохода (круглое, квадратное и прямоугольное), а также по типу материала кровли. Основные правила при этом одинаковы для всех факторов.

Выводя трубу через покрытие, следует обеспечить отведение воды как стекающей по скатам, так и по стенкам данной трубы, для чего вокруг дымохода устраивают фартук. Если наружные стенки трубы изготовлены из бетона или кирпича, а сечение – квадратное или прямоугольное, фартук выполняется из комплектующих к материалу кровли.

Например, в комплекте ряда материалов имеется эластичная лента с клеящим покрытием на обратной стороне.

Данная лента приклеивается одним краем к кровле, другим – к трубе. Верхняя ее часть прижимается при помощи металлической изогнутой планке, которая крепится напрямую к дымоходу или к выполненной на нем заранее штробе дюбелями. Отбортовка планки покрывается кровельным герметиком, полностью исключающим проникновение под ленту воды.

Аналогично выполняется примыкание для кровли из гибкой черепицы, отличие в том, что вместо ленты применяется ендовой ковер или рядовая черепица, заведенная на дымоход. Для металлочерепицы отличие заключается в том, что для изготовления фартука используются гладкие листы, цвет которых совпадает с цветом материала кровли.

Необходимо заметить также, что широкий дымоход препятствует проветриванию утепленной кровли. В связи с этим на скатах устанавливаются дополнительные элементы вентиляции (аэраторы, вент-черепицы и т.д.).

Современные круглые дымоходы представляют собой обычно теплоизолированные трехслойные конструкции, снабженные наружной трубой из нержавеющей стали. Их примыкание к кровле обустраивается с помощью готовых изделий, таких как проходы кровли в виде основания – стального плоского листа, который присоединяется к фартуку-колпаку, внутри которого и проходит сам дымоход.

Кровельный проход может быть также изготовлен самостоятельно и металлического плоского листа. В обоих случаях его следует жестко закрепить только к кровельной конструкции, к дымоходу жесткое крепление не допускается во избежание повреждения элементов в процессе усадки кровли и при температурных расширениях-сжатиях трубы.

В точке стыка фартука и трубы на дымоход одевается стальной хомут (юбка), иногда с термостойкой эластичной прокладкой, препятствующей проникновению осадков под фартук.

Обустройство правильного примыкания требуется как для безопасности жилища, так и для обеспечения его надежности, комфортности и долговечности. Обустраивая такое примыкание, главное – соблюдать требования СНиП и учитывать мнения специалистов по возникающим вопросам.

Помогла ли вам статья?

ДаНе очень

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Установка планок

Металлические планки – важный элемент конструкции кровли. Они защищают деревянные элементы крыши от попадания осадков и обеспечивают отвод воды в водостоки.

Планки закрепляются поверх подкладочного ковра с отступом 2 см. В качестве креплений могут использоваться саморезы или гвозди, которые устанавливаются по зигзагообразному принципу на расстоянии 10 – 15 см.

Ендовый ковер играет роль дополнительной гидроизоляции на ендове, при этом он выполняется в виде дополнительного покрытия, которое устанавливается поверх подкладочного ковра. Край ендового ковра промазывается мастикой для изоляции швов, сверху дополнительно забиваются кровельные гвозди с шагом 10 см. Расстояние от оси ендовы должно составлять минимум по 50 см с двух сторон. С краев ендовый ковер укладывается поверх капельников.

После этого необходимо проложить полосу стартовой черепицы, это полоса имеет прямоугольную форму, она лишена узора и фигурных вырезов. Её основное назначение – обеспечить равномерное покрытие на краях кровли. Полоса размещается на расстоянии 1 – 2 см от перегиба карнизной планки. Закрепляется этот элемент с помощью кровельных гвоздей.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;
Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
Заполните стыки возле трубы герметиком на силиконовой основе.
Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Обрешетка под дымоход

Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Особенности монтажа кирпичного дымохода

Для дымоотвода рекомендуется использовать глиняный кирпич и выкладывать каждую стену шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности – в пять рядов и для печей повышенной мощности – в шесть рядов. Однако любой кирпич разрушается под воздействием сажи, копоти и конденсата, чтобы этого избежать, кирпичный короб следует усилить добавлением металлической трубы. Пространство, что образовывается между трубой и кирпичными стенами необходимо заполнить негорючим изоляционным материалом, таким образом, выполняя дополнительное утепление дымохода.

Кирпичный дымоход для дома

Этапы возведения дымохода:

Кирпичный дымоход своими руками начинают устанавливать с шейки. Эта часть дымоотвода, которая следует сразу же за насадной трубой печи. В этом месте необходимо сделать дымовую задвижку, или, как ее еще называют, вьюшку, которая перекрывает трубу после переработки топлива.
Далее наружный диаметр кладки расширяется, выполняется так называемая распушка, при этом внутренний дымовой канал не меняется в размерах.

Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом его месте.

После прохождения дымоотвода через потолок, производится кладка стояка трубы, который имеет такие же размеры, как и шейка.
Следующий раз наружный размер кладки увеличивается во время прохождения дымохода через стропила кровли. Это расширение носит название выдра. Необходимо монтировать каждую стену выдры шириной не менее 0,1 м, для успешного выполнения защиты от проникновения влаги в чердачное пространство через существующие щели между дымоотводом и крышей.
После разделки выдры, наружный диаметр снова сужается – производится кладка шейки трубы.
После шейки дымохода кладка опять расширяется — это оголовок трубы.
На оголовок устанавливается специальный металлический колпак – зонт, который защищает дымоотвод от дождя и прочих атмосферных осадков. Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале и служит украшением дымохода и всего здания, придавая ему законченный вид.
Утепление видимой части дымоотвода можно выполнять с помощью короба.

Иногда, при недостатке опыта, дымоход выкладывают одинакового размера от шейки до оголовка, а затем расширяют стену снаружи, добавляя распушку и выдру из бетона. Кладка кирпичного дымохода – дело непростое и требует определенных навыков. Тем не менее, ее можно выполнить самостоятельно, если детально изучить схемы и чертежи.

Строим дымоход из кирпича по схеме, представленной на рисунке:

Схема кирпичного дымохода

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Схемы вывода дымохода через перекрытие и крышу

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Установка дымохода и близость к пику крыши вопрос

Статус: Закрыто для дальнейших ответов.

14 октября 2011 г.

Я пытаюсь установить дровяную печь в нашем коттедже и пытаюсь выяснить, есть ли минимальное расстояние от козырька крыши до металлического дымохода? Это металлическая крыша. Я где-то читал, что дымоход должен быть на 2-3 фута выше пика, но меня смущает, если есть минимальное расстояние от пика. В руководстве указано 10 футов на диаграмме, но не сказано, является ли это минимумом. Я планирую использовать трубу с двойными стенками. Заранее спасибо. БП
P.S. У нас не так много вариантов, где мы можем разместить печь внутри коттеджа, так как его площадь составляет всего 700 кв. футов, поэтому расположение дымохода многое скажет.

14 октября 2011 г.

Правило: на 3 фута выше линии крыши, где дымоход выходит из крыши, и на 2 фута выше любого объекта в пределах десяти футов. Сфотографируйте 10-дюймовую маркерную палку и вращайте ее вокруг дымохода. Если она задевает что-либо, дымоход слишком короткий, и дымоход должен быть на 2 фута выше, чем то, с чем контактирует палка. Чисто, как грязь?
Keith-
– Сертифицированный CSIA трубочист
– Техник по обслуживанию дымоходов
Kozy Heat-Z42 ZC
14 октября 2011 г.

На самом деле вы можете продеть его прямо через козырек, если хотите. Они даже делают специальные оклады для пиковых установок.
http://www.buildings.com/ArticleDetails/tabid/3321/ArticleID/5762/Default.aspx
http://www.4specs.com/s/07/07-6100.html
ICC Excel делает сверкает специальная «металлическая крыша», но она не проходит через пик.
В худшем случае следует использовать обычный козырек и установить его таким образом, чтобы обеспечить надлежащий дренаж. Если бы я проходил через пик металлической крыши, я бы поговорил с профессионалами по металлической кровле.
Суть ответа на ваш вопрос – да, вы можете пройти пик, если хотите.

14 октября 2011 г.

Да, вы поняли.
ручка

Переключить подпись
– У меня полный холодильник пива, полпачки сигарет, дровяная печь крутится, и я ношу солнцезащитные очки.
– Использование Englander-30 для сжигания дерева и предплечий.
14 октября 2011 г.

Верно, но общая высота дымохода должна быть не менее 3 футов. Обычно, если у вас не очень пологая крыша, минимальная высота будет 3 фута после выполнения правила «2 фута над ближайшей линией крыши в пределах десяти футов».
Если вы пройдете пик, вам понадобится 3 фута.
Не забудьте указать минимальную высоту дымохода. Вы не хотите, чтобы общее расстояние от точки выхода на вашей плите до крышки было меньше 12 футов …. чем выше, тем лучше.

14 октября 2011 г.

№
Некоторые установки фактически вырезают карниз вокруг дымохода при установке снаружи стены. Я только что установил свой внутри очень близко к стене… в пределах спецификации.
Все требования к зазору должны быть выполнены за счет горючих материалов в соответствии с вашим руководством по эксплуатации.

14 октября 2011 г.

Вот полезная информация..
http://www.inspectapedia.com/chimneys/Chimney_Height.htm

Статус
Закрыто для дальнейших ответов.
Дымоход должен быть выше пика крыши?
gtilflm
14 апреля 2023 г.
Очаг – дровяные печи и камины
Ответы
8
просмотров
543
Камин – дровяные печи и камины 15 апреля 2023 г.
begreen
Как прикрепить подкос к металлической кровле со стоячим фальцем?
какой-нибудь45
25 февраля 2023 г.
Очаг – дровяные печи и камины
Ответы
4
просмотров
259
Камин – дровяные печи и камины 25 февраля 2023 г.
somelikeithot45
Высота дымовой трубы класса А по отношению к существующей каменной дымовой трубе
3 ноября 2022 г.
Очаг – дровяные печи и камины
Ответы
7
просмотров
858
Камин – Дровяные печи и камины 4 ноября 2022 г.
begreen
Нормально ли, что дымоходы класса А раскачиваются на ветру?
нополис
14 февраля 2023 г.
Очаг – дровяные печи и камины
Ответы
18
просмотров
970
Очаговая – дровяные печи и камины 22 февраля 2023 г.
begreen
Экономичная установка сарая на столбах из подручных материалов?
шельдер
1 октября 2022 г.
Очаг – дровяные печи и камины
Ответы
6
просмотров
677
Очаг — дровяные печи и камины 2 октября 2022 г.
Дальний свет
Делиться:

Дымоходы являются уязвимым местом крыши, так как они проходят через всю крышу в жилое пространство внизу. Для правильной защиты дымохода, в том числе кровельного сверчка или кровельного седла, требуется тщательная оплавление. Хотя не все строительные нормы и правила требуют сверчков для дымохода, большинство профессиональных кровельщиков, с которыми вы разговариваете, настоятельно рекомендуют их. Почему кровельный сверчок рекомендуется для дымоходов?
Кровельный сверчок представляет собой наклонную опору, отводящую воду от дымохода вниз по крыше. Кровельщик строит кровельный сверчок из дерева, а затем добавляет сверху металлическую обшивку или битумную черепицу. Во время установки кровельщик включает сверчок дымохода в систему оклада дымохода.
Без седла дымохода вода будет стекать по скату крыши и ударяться о заднюю стенку дымохода. Он будет стекать по бокам, но недостаточно быстро. В конечном итоге за дымоходом образовалась лужа воды, которая могла стирать его кладку. Это воздействие воды представляет собой особую проблему для исторических домов, поскольку точные материалы дымохода могут быть недоступны для ремонта.
Важно, чтобы седло дымохода имело достаточно высокий наклон, чтобы вода никогда не достигала его пика. Как правило, для этого седло дымохода должно быть установлено с большим наклоном, чем плоскость крыши, на которой оно установлено. Ниже мы поговорим подробнее о том, каким должен быть уклон и высота вашего дымохода в соответствии с международными нормами и вашими строительными нормами.
Cricket кажется странным названием для этой крыши. По общему мнению, происхождение слова «кровельный сверчок» остается загадкой. Оксфордский словарь английского языка не упоминает крикет на крыше среди различных значений крикета, что может указывать на то, что его так называют только в Северной Америке. Ведущий североамериканский словарь Merriam-Webster также не упоминает его, хотя Dictionary.com упоминает.
Существует миф о том, что персонаж из диснеевского фильма «Пиноккио» (1940) Джимини Крикет — это игра на тему «Трубного сверчка», но это не так. В других фильмах Диснея эта фраза используется как эвфемизм (или сокращенная клятва) для «Иисуса Христа».
Также было высказано предположение, что термин «сверчок у камина» мог происходить от другого значения слова «сверчок» как «низкий табурет». Идея состоит в том, что кровельщики сидели на трубе сверчка, когда отдыхали от работы, но мы находим это маловероятным. Сидеть на каком-либо элементе крыши неразумно.
Не все строительные нормы и правила в Северной Америке требуют установки дымохода. Тем не менее, в большинстве случаев указывается, что седло для крыши необходимо, если у вас дымоход шире 30 дюймов. Обратите внимание, что ширину дымохода следует измерять со стороны, параллельной коньку. Это та сторона, которая подвержена риску скопления воды.
В ваших нормах также могут быть требования относительно того, насколько высоко ваш кровельный сверчок должен подниматься вверх по дымоходу. Чем выше должно быть ваше седло, тем круче будет его шаг. Чем круче ваша крыша, тем круче должен быть сверчок, чтобы правильно отводить воду.
В Международном жилищном кодексе 2015 года есть рекомендации относительно того, насколько высоко сверчок должен подниматься вверх по дымоходу в зависимости от уклона крыши. Вы можете использовать их в качестве рекомендаций, если в ваших строительных нормах не указана высота сверчка. Однако, если это так, следуйте рекомендациям вашего кода.
СКАТ КРЫШИ ВЫСОТА КРИКЕТА
12:12 1/2 ширины дымохода
8:12 1/3 ширины дымохода
6:12 1/4 ширины дымохода
4:12 1/6 ширины дымохода
3:12 1/8 ширины дымохода
Вы не должны пытаться делать кровлю своими руками, включая установку сверчка. Просто купите кровельный сверчок у профессионального кровельщика, которого вы выбрали для его установки. В большинстве магазинов товаров для дома нет деревянного каркаса седла для крыши, поскольку большинство кровельщиков просто изготавливают его по индивидуальному заказу для своих клиентов.
Стоимость установки сверчка на крыше зависит от вашего местоположения. Будьте готовы заплатить не менее 100 долларов за сам сверчок для дымохода и больше за его оклад или черепицу. Тогда вы должны учитывать дополнительные затраты на время кровельщика.
Как правило, стоимость кровельного сверчка включается в общую стоимость повторной обшивки дымохода, которая может широко варьироваться в зависимости от потребностей дымохода, его размера и материалов обшивки. В то время как установка стального оклада может стоить всего несколько сотен долларов, медный оклад обойдется намного дороже.
Отказ от ответственности: Кровельные сверчки и другие оклады всегда должны устанавливаться профессиональными кровельщиками, которые понимают передовой опыт, требования безопасности, а также строительные нормы и законы в своей области. Эти инструкции предназначены только для того, чтобы помочь домовладельцам понять, чего ожидать от своего кровельного специалиста.
Если вы устанавливаете новую обшивку дымохода без замены черепицы на всей крыше, вам необходимо удалить все слои крыши вокруг дымохода вплоть до настила . Это включает мигание и черепицу. Если вы устанавливаете новую крышу, начните строить раму для крикета, прежде чем устанавливать какой-либо подстилающий слой.
Обратитесь к своим строительным нормам или приведенной выше таблице, чтобы определить, на какую высоту ваш сверчок должен подниматься вверх по дымоходу и по склону крыши вдали от дымохода. Измерьте и отметьте эти места в центре стены дымохода и перпендикулярно тому месту, где конек сверчка будет крепиться к настилу крыши. Отрежьте 2 на 4 до соответствующей длины, чтобы выйти из стены дымохода и параллельно, чтобы выровнять его точку крепления на настиле крыши. Обрежьте конец 2 на 4, который находится на настиле крыши, под соответствующим углом наклона настила, чтобы он располагался заподлицо с настилом. Прикрепите его к палубе каркасными гвоздями достаточной длины.
Вам необходимо добавить две опорные балки к коньку сверчка. Каждый 2 на 4 должен прилегать к поверхности дымохода и простираться полностью к сторонам дымохода, чтобы отводить воду. Если они не дойдут до стенок дымохода, вода попадет в дымоход.
Прибейте опоры к коньковой доске, которую вы установили на втором этапе, и к настилу крыши, но не к самой дымовой трубе. Не прибивая сверчка к дымоходу, вы допускаете дифференцированное движение. Это движение предотвращает деформацию и снижает вероятность утечек.
Затем добавьте обшивку или настил, чтобы покрыть раму седла. Эта тонкая древесина будет служить опорой для следующего слоя кровельного материала. Используйте косые пропилы, чтобы доски идеально выровнялись друг с другом, без зазоров.
Вся конструкция седла должна быть покрыта защитой от льда и воды. Он должен простираться вверх по дымоходу настолько далеко, насколько позволит ваша обшивка. Добавьте эту подложку, как вы добавляете ее в другом месте на крыше.
Следующим шагом будет установка либо металлического оклада, либо оклада и черепицы на сверчок крыши. Если вы устанавливаете открытые металлические ендовы на крыше, имеет смысл установить только металлическую обшивку на сверчке дымохода, чтобы они подходили друг другу. Если вы устанавливаете закрытые ендовы, вам может быть более целесообразно установить гонты, а также накладные на сверчок. Ниже мы рассмотрим основные инструкции для обоих вариантов.
Если вы устанавливаете металлическую обшивку на седло дымохода, это последний шаг, который вы должны выполнить во время установки обшивки дымохода. Сначала необходимо установить обшивку основания, ступенчатую обшивку с обеих сторон, а затем надеть металлическую крышку на седло. Прибейте его к палубе, а не к дымоходу.
После того, как металл будет на месте, вы должны добавить слой защиты от льда и воды на верхний край гидроизоляции или на ту часть гидроизоляции, которая лежит на настиле крыши. Затем вы можете продолжить установку остальной части черепицы. Обрежьте черепицу так, чтобы она аккуратно располагалась вокруг (и поверх) оклада.
Ваши строительные нормы и правила могут разрешать вам укладывать черепицу на сверчок дымохода. Тем не менее, важно отметить, что прошивка, как правило, является лучшим выбором в этой критической области. Сверчок создает две долины, куда будет стекать вода, и IKO рекомендует металлические долины.
