Современные кровельные конструкции отличаются герметичностью, надежностью и долговечностью. Грамотный монтаж всех элементов позволит исключить образование конденсата, намокание стен и приведение в негодность основных конструкционных элементов, в частности, растрескивание стропильной системы, мауэрлата. При обустройстве крыши особенно необходимо позаботиться о герметичности примыкания кровли к трубе дымохода. Качественное выполнение кровельных работ обеспечит длительный срок службы строения, позволит исключить промерзание кровли и протекание.

В чем сложность устройства примыкания к трубе дымохода?

В ходе строительных операций необходимо создать максимально надежный барьер между кровельным стройматериалом и дымоходной частью. Это позволит исключить дальнейших переделок и дополнительных затрат. Сложности возникают из-за следующих факторов:

• Повышенная температура. Дымоходная часть достаточно сильно нагревается, что может нагреть и кровельный лист до критической температуры.

• Технологический зазор. Образовавшийся зазор в месте примыкания кровли к металлической трубе дымохода необходимо обязательно загерметизировать герметиком с наилучшими гидрофобными характеристиками.

• Снеговая нагрузка. Необходимо стыковочную часть надежно зафиксировать, в частности место примыкания к фановой трубе. Чтобы конструкция смогла выдерживать любую оказываемую на нее нагрузку.

Защитную фартуковую систему сегодня изготавливают из алюминиевой гибкой ленты или специального стального листа с полимерным покрытием. Это помогает достичь требуемой пожаробезопасности, герметичности и долговечности конструкции.

Как сделать примыкание дымовой трубы: основные моменты

1. Нанесение разметки. Устанавливается на какой высоте будут расположены доборные элементы.

2. Подготовка основания. Убирают весь мусор и посторонние предметы.

3. Раскройка. Вырезают материал, оцинкованный лист с полимерным основанием для создания соответствующего фартука.

4. Герметизация. Выполняется при помощи мастики, специального герметика. Материал позволяет исключить протекание и образование конденсата в подкровельном пространстве.

При выполнении кровельных работ важно позаботиться о хорошей вентиляции. В противном случае дымоход около кровли может нагреться до высоких температур. Важно отметить, что, если в качестве кровельного изделия используют черепицу, обустройство дымоходной части обычно выполняют после укладки кровельного материала. Лучше всего использовать самоклеящуюся гидроизоляционную ленту, тогда не возникнет вопроса, чем заделать стык кровли и дымохода. Качественная отделка зазора между профлистом и дымоходной конструкцией является гарантией длительного срока службы кровельного покрытия.

Особенности примыкания металлочерепицы к трубе дымохода

Сегодня существуют различные способы фиксации и герметизации доборных компонентов крыши. В местах соединения металлочерепицы к трубе обычно монтируют специальный фартук. Он должен располагаться так, чтобы обеспечивать наилучший водооток, исключать образование влаги, воды. Места стыковок обрабатывают специальной кровельной лентой. Дополнительно следует позаботиться о вентиляции подкровельного пространства, чтобы с одной стороны кровельная конструкция была герметичной, а с другой обеспечивала требуемый воздухообмен.

Этапы работ выглядят следующим образом:

• Штробление дымохода из кирпича. На наружной части, выступающей над крышей, делается углубление в 1,5–2,5 см. В качестве инструмента используют круглошлифовальную машинку.

• Укладка профлиста. Его необходимо смонтировать от нижнего примыкания дымоходной части и основания настила до карниза. Это требуется сделать для лучшего водоотведения.

• Установка профиля. Необходимо вставить профиль в подготовленную в трубе канавку. При помощи ножниц по металлу разрезать его на требуемые размеры.

  Необходимо, чтобы листы были плотно прижаты, обеспечивали герметичное примыкание дымохода к кровле. Конструкция должна быть уложена внахлест.

• Фиксация профлиста. Используя саморезы, закрепляют лист к трубе. Места стыков необходимо обработать герметиком, который не боится высоких температур.

Вокруг трубной части всегда выполняется обвод при помощи защитных планок из стали с соответствующим полимерным покрытием. Обход трубы дымохода кровли нужно начинать только после укладки металлочерепицы. В процессе работы не допускается появление зазоров. Если имеются зазоры в 1,5–2,5 мм, в этом не будет ничего страшного, но если они будут больше, то придется заново произвести нарезку металлочерепицы.

Особенности примыкания дымохода к мягкой кровле

Технология монтажа включает в себя монтирование специальных допкомпонентов. Все конструктивные элементы при помощи саморезов фиксируют к стропильной системе, обеспечивая плотный прижим. Поверх жесткой конструкции укладывают битумный гидроизоляционный лист. Заключительным этапом примыкания дымохода к мягкой кровле является монтаж мягкой черепицы. Поэтапное обустройство кровельного пирога обеспечит прочность и поможет исключить протекание.

Основные этапы устройства примыкания мягкой кровли к трубе дымохода:

• Производится обработка мастикой. Основание и швы хорошо промазываются строительной мастикой. Предварительно материал можно нагреть строительным феном.

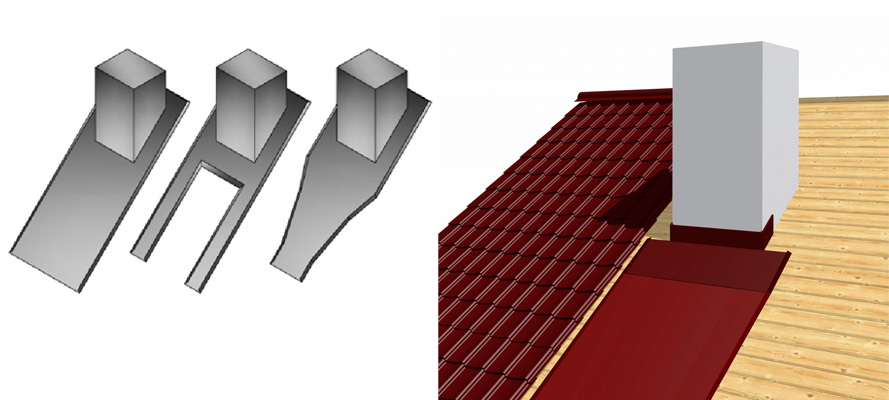

• Изготавливается ендова. По ширине дымохода на кровле делается нижний фартук, ендова, которая крепится при помощи саморезов к трубе и обрешетке.

• Герметизируется примыкание. По краю детали наносится специальный силикон, который не боится высоких температур. Дополнительно герметик рекомендуется нанести и на отверстия, куда будут вкручиваться саморезы.

• Завершающий этап. После приклеивания всех частей к дымоходу производится укладка черепицы, которую предварительно промазывают мастикой.

Все необходимые комплектующие для кровельной конструкции и устройства примыкания к печной, дымовой трубе вы можете приобрести в магазине «Первый стройцентр Сатурн-Р». Компания реализует кровельные стройматериалы по расценкам официального дилера. В интернет-магазине можно купить ендовы, планки и многое другое для обустройства крыши из мягкой черепицы или же металлочерепицы. Вся реализуемая продукция соответствует требованиям ГОСТ и утвержденным стандартам.

Особенности примыкания кровли к круглой трубе

При возведении жилого строения чаще всего используют дымоходные конструкции, которые имеют стандартную форму в виде прямоугольника или квадрата. Такой вариант значительно упрощает процесс установки доборных элементов. С дымоходами круглой формы приходится использовать специальные компоненты для обеспечения максимально плотного соприкосновения трубы с кровельным материалом. Задействуют проходку, толстостенную гофру из высокопрочной резины, которая не боится высоких температур. Отличительной особенностью данного элемента является то, что по периметру она имеет армированное основание. Это с одной стороны обеспечивает гибкое примыкание кровли, а с другой позволяет надежно закрепить изделие на фальцевой крыше.

В самом начале определяются размеры трубы, ножом срезается гофра, чтобы обеспечить максимально надежное прилегание. Производители сегодня предлагают самые разные модификации проходки для любых типов крыш. После раскройки резиновую гофру одевают на дымоходную часть, по краям наносят специальный герметик. Нижнюю часть надежно закрепляют при помощи саморезов к стропильной системе. В местах соприкосновения с трубой затягивают проходку металлическим хомутом.

Материалы для обеспечения примыкания печной и дымоходной трубы к кровле

• Алюминиевая лента со специальным защитным покрытием. Изделие изготавливают по инновационной технологии. Лента характеризуется хорошей растяжимостью и в то же время жесткостью. К ее преимуществам можно отнести высокую коррозионную устойчивость. Она не теряет своих свойств даже при температурных перепадах от -30 до +60 градусов. Стройматериал легко раскраивается и фиксируется.

• Армированная мастика. Современная гидроизоляция поставляется в рулонах. С ней достаточно легко работать. Довольно часто ее используют при работе с черепицей, в частности при обустройстве примыкания. Изделие способно выдерживать высокие температуры. Предварительно ее прокатывают роликом и затем приклеивают для обеспечения требуемой герметизации.

• Профлист. Самый бюджетный материал, из которого изготавливают фартук. В частности, используется оцинкованный лист. Он характеризуется повышенной прочностью, надежностью, не боится температурных перепадов, полностью пригоден для эксплуатации в различных климатических зонах. Современные модификации профлиста с полимерным покрытием достаточно коррозионно-устойчивы. Для надежной фиксации используют декоративные планки примыкания.

Среди других материалов можно отметить планку Вака. Лучшее решение для защиты швов примыкания. Идеально подходит для обустройства печной и дымоходной трубы из кирпича, считается достаточно надежной конструкцией. Для исключения протекания наносят герметик. Существуют и многие другие материалы. Больше информации можно получить у консультантов магазина «Первый стройцентр Сатурн-Р», которые всегда готовы бесплатно проконсультировать своих клиентов.

Надежность и герметичность кровельной системы напрямую зависит от качественного выполнения устройства примыкания. В каждом случае необходимо подобрать подходящие доборные элементы и грамотно все смонтировать. Готовая конструкция должна быть долговечной, пожаробезопасной, герметичной. Соблюдение технологий монтажа позволит исключить протекание кровли и образование повышенной влажности в подкровельном пространстве.

Примыкание кровли к трубе дымохода

Отопление частных коттеджей и домов – дело довольно хлопотное, и выполнение правильного примыкания кровли к трубе при его монтаже является одним из главных шагов к теплой и, что немаловажно, безопасной эксплуатации вашего строения.

Виды расположения дымоходов.

Каким образом выполнить правильный вывод трубы сквозь крышу, какие существуют особенности ее монтажа? Именно об этом и пойдет речь в материале данной статьи.

Выбор места для вывода дымохода

По мнению специалистов, сооружение вывода дымовой трубы через кровлю лучше всего производить сквозь ее конек, так как в данном месте проще всего соорудить узел примыкания материала кровельного покрытия к дымовой трубе.

Кроме того, устройство трубы в этом месте позволит избежать появления снегового кармана и, соответственно, сведет вероятность образования протечек кровли к минимуму.

Однако для того чтобы сделать узел примыкания трубы на коньке кровли, необходимо кое-что учесть. Устройство стропильной системы кровли должно быть без коньковой несущей балки или должен присутствовать разрыв балки в планируемом месте вывода трубы с обязательным монтированием дополнительных опор.

Схема теплоизоляции печной квадратной трубы на крыше.

Также следует учесть, что производители труб с круглым сечением, как правило, не изготавливают дополнительных комплектующих, которые позволили бы правильно сделать узел примыкания дымохода с крышей. В случае необходимости сооружения прохода трубы в коньке кровли использовать можно будет только дымоходные трубы с квадратным и прямоугольным сечением.

Существует еще один удачный способ расположения дымоходной трубы относительного кровли – это создание узла примыкания дымохода к крыше на скате вблизи ее конька. Это позволит исключить образования снеговых карманов и с технической стороны будет намного более осуществимо.

Существуют еще и места, где специалисты не рекомендуют устанавливать дымоходные трубы. И самым неблагоприятным из них являются ендовы – места стыка двух скатов, которые образуют внутренний угол.

Это исходит от того, что добиться высокого качества примыкания кровельного материала к трубе в этом случае достаточно сложно. Кроме всего, с точки зрения герметизации узла примыкания на дымоходную трубу будет воздействовать дополнительная нагрузка, которую создаст поток воды, собранный с прилегающих скатов, а в зимнее время над трубой будет образовываться огромный снеговой карман.

Этот технический узел внесет в работу сложности. Сооружение прохода трубы сквозь крышу в таком месте непременно потребует устройства дополнительных укрепляющих стропил.

Вернуться к оглавлению

Сооружение прохода трубы

Схема устройства пропуска трубы через кровлю: 1 – труба; 2 – стальной стакан; 3, 4 – хомут из стальной полосы 4×40 мм; 5 – защитный фартук из оцинкованной стали; 6 – герметизирующая мастика; 7 – дополнительные слои ковра; 8 – плиты или маты теплоизоляционные; 9 – дополнительные прогоны; 10 – приклеивающий состав; 11 – бортик из теплоизоляционных плит; 12 – заглушка из негорючего утеплителя.

Обеспечение грамотного примыкания кровли к дымоходу – не самая легкая задача, так как конструкция кровельного пирога нуждается в непрерывности на всей площади крыши.

Кроме всего, согласно условиям СНиП, материалы, относящиеся к категории горючих, должны быть расположены от трубы дымохода на расстоянии не меньше 13-25 см. Все зависит от типа сооруженного дымохода, а гидроизоляционные и пароизоляционные пленки, которые входят в пирог кровли, как раз относятся к категории горючих материалов.

Как же все-таки вывести дымоходную трубу через крышу при наличии таких требований?

Конечно же, существует оптимальный способ решения данной задачи – нужно отделить зону, которая примыкает к трубе, от материала основного покрытия, и сделать это можно с помощью:

• стропильных ног с боков трубы;
• поперечных балок, которые сверху и снизу прикрепляются на толщину стропильных ног.

Иными словами, необходимо соорудить деревянный короб, который будет отделять трубу от пирога крыши, после чего смонтировать в нем дымоход. При этом устройство деревянного короба должно быть таким, при котором расстояние от его стенок до дымоходной трубы будет соответствовать правилам СНиП, а образовавшиеся пространство между трубой и стенками короба заполняется негорючими теплоизоляционными материалами, например, плитой базальтовой ваты.

Примыкание кровли к трубе, в частности таких материалов как гидроизоляционная и пароизоляционная пленка, можно выполнить стандартным методом. Пленка надрезается «конвертом», после этого ее края доводятся до стропил или поперечных балок и фиксируются к ним с помощью скоб или гвоздей. Гидроизоляционное полотно впоследствии будет прижато брусьями обрешетки и контробрешетки, пароизоляционное – основой для монтажа материала для отделки мансардного или чердачного помещения. Для того чтобы обеспечить максимальную защиту утеплительного материла, который входит в кровельный пирог от влаги, нужно устроить с помощью специальной ленты или клеящего вещества герметичное уплотнение места примыкания полотен к стенкам короба.

Вернуться к оглавлению

Герметизация мест стыка кровельного материала с трубой

Схема гидроизоляции дымохода на крыше.

Форма узла прохода может быть различной, все зависит от сечения дымоходной трубы и от типа материала кровли, однако его устройство будет идентичным.

Выполнение герметизации трубы на кровле – одно из самых необходимых мероприятий, цель которого заключается в обеспечении отвода воды, которая непременно будет стекать и по трубе, и по кровельному скату. Как правило, герметизация дымохода осуществляется с помощью фартука.

Более подробно рассмотрим порядок герметизации трубы на кровле.

Дымоходы выполнены из бетона или кирпича с круглым или квадратным сечением. Они герметизируются с помощью фартуков, которые поставляются в наборе составляющих к кровельному материалу. Например, среди составляющих частей к керамической и цементно-песчаной черепице имеются эластичные ленты, которые выполнены из алюминиевого сплава, при этом на один из краев каждой нанесен клеящий состав.

Герметизация места стыка при помощи эластичной ленты выполняется путем приклеивания одной ее продольной половины к трубе, а другой – к крыше. После этого верхняя часть ленты фиксируется профильной металлической планкой. Таким образом с помощью этой планки лента будет надежно закреплена на трубе с использованием термостойких дюбелей. При этом следует учесть, что место стыка планки с трубой и места монтажа крепежных элементов необходимо обработать герметиком.

Точно таким же способом организовывается устройство примыкающего узла крыши из гибкой черепицы, но в качестве эластичной ленты в таком случае будет служить ендовой ковер или предварительно заведенная в дымоход рядовая черепица.

При применении для сооружения кровли металлочерепицы герметизация мест стыка трубы и кровельного материала будет иметь отличия. Применяемый герметизирующий фартук будет произведен из аналогичного материала и цвета (как и покрытие для кровли) гладких листов.

Вернуться к оглавлению

Устройство дымохода с круглым сечением

Схема устройства дымохода с круглым сечением.

Нынешние дымоходы с круглым сечением, как правило, представляют собой трехслойные теплоизолированные конструкции, при этом наружная труба дымохода изготовлена из металла. Трубы подобного типа монтируются на крышу с применением уже подготовленных на производстве примыканий. Как правило, они производятся в виде стальных плоских листов, соединяющихся с фартуком-колпаком, через который и проходит труба.

Такая деталь жестко крепится только к конструкции кровли, ведь закрепление к дымоходу, как правило, приводит к повреждению обоих элементов в случае усадки кровли или сжатие-расширение трубы при резком перепаде температуры. При этом следует учесть, что на дымоход нужно надеть специальный хомут из стали с термостойкой эластичной прокладкой. Данный хомут необходим для закрытия места стыка фартука с трубой, тем самым можно предотвратить проникновение воды под фартук.

Неизменным остается устройство трубы на кровле и сооружение прохода. Герметизация фартука выполняется путем оклеивания всего его периметра сегментами из алюминиевой или свинцовой ленты. Для этих целей может быть применена готовая деталь из свинца с овальной формой, профилируемая по материалу кровли. Здесь важным является не только заведение верхнего края фартука под низ листа материала кровли, который выше уложен, но и укладка нижнего края фартука таким образом, чтобы он располагался внахлест кровельного листа, который уложен ниже.
