На сегодняшний день своими руками собрать электропривод для ворот, причем любых – распашных, секционных или откатных – вполне по силам каждому.
Гораздо проще, когда створки открываются автоматически после нажатия на кнопку пульта, а не нужно выходить из машины и раскрывать створки самостоятельно.
Можно купить уже готовый электропривод в специальном магазине, однако его стоимость будет довольно высокой и не каждому по карману.
В то же время достаточно иметь необходимые инструменты и навыки работы с ними, а изготовление и монтаж электропривода легко можно сделать своими руками.
Автоматизация ворот
На сегодняшний день существует много видов ворот. И каждому владельцу хоть распашных ворот во двор, хоть секционных в гараже хочется установить на них автоматику, чтобы больше не было нужды выходить из машины и открывать их своими руками.
Для осуществления этой мечты понадобится установка электропривода.
Готовые приводы, конечно же, продаются в магазинах, но их цены зачастую весьма высоки.
Если у владельца есть желание сэкономить и в то же время получить удовольствие от выполненной своими руками работы, то сделать ворота автоматическими можно самостоятельно.

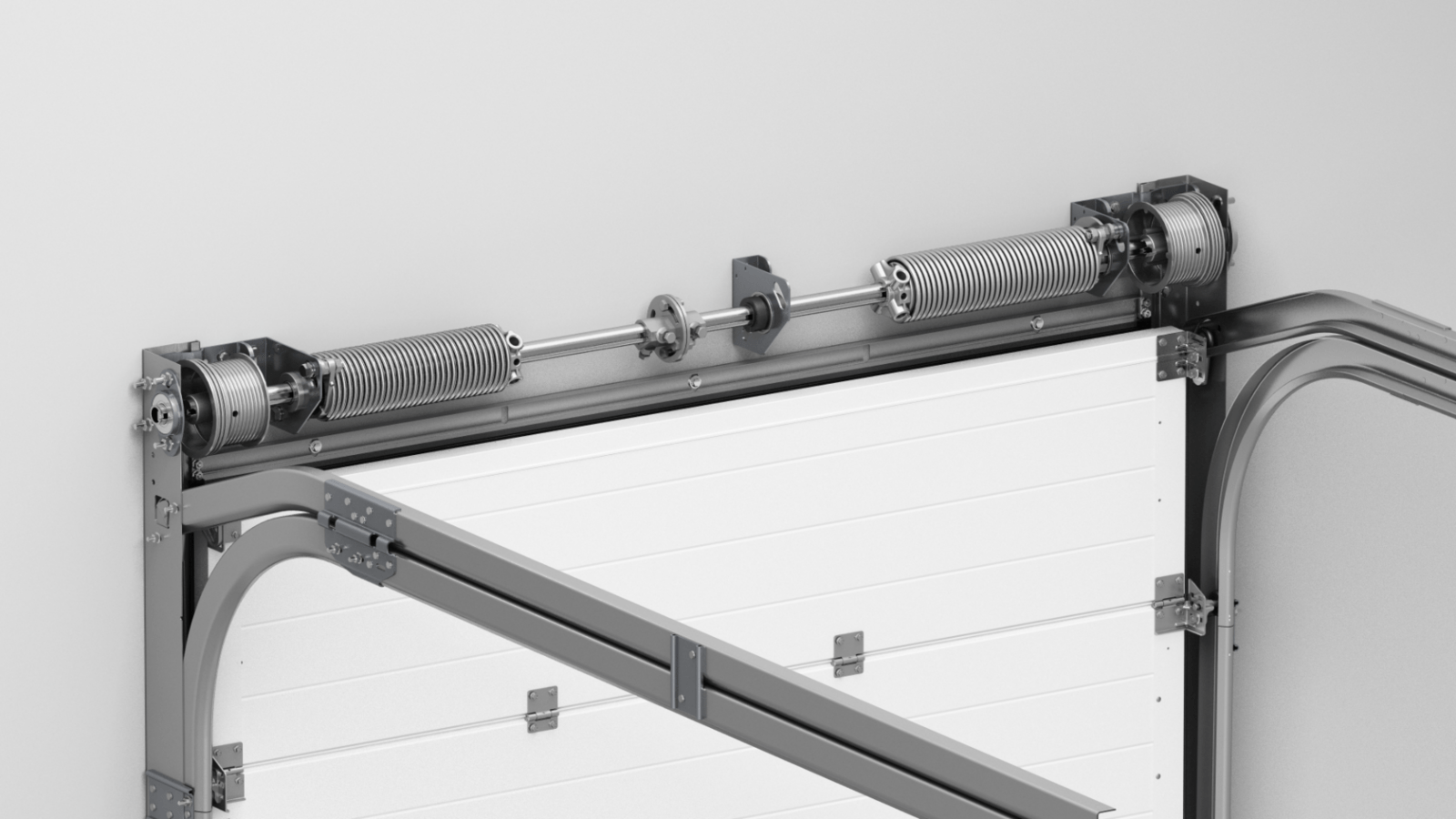

Фото:
Однако начиная монтаж электропривода для распашных или откатных ворот, обязательно нужно следить, чтобы на пути открывания створок не было препятствий.
В противном случае створки просто заклинит, а электропривод выйдет из строя. У секционных ворот в гараж такой проблемы быть не должно, поскольку секции уезжают вверх.
Электроприводы для ворот бывают нескольких типов:
- червячные приводы хорошо справляются, если интенсивность их работы невелика, то есть транспортные средства активно не двигаются через створки. Из-за своей конструкции они подходят только для распашных ворот, а для секционных или откатных – нет;
- рычажная система способна автоматически открывать даже очень тяжелые ворота, кроме того, является дополнительным средством защиты – взломать такие ворота снаружи будет довольно проблематично.
Ее можно устанавливать для открытия как распашных, так и секционных ворот; - гидравлические приводы работают благодаря помпе и отлично справляются с интенсивной работой. Зачастую они применяются на въездах на стоянки, склады – то есть там, где движение транспорта очень активное;
- существуют подземные приводы, единственным достоинством которых является красивый внешний вид ворот без реек и механизмов. Однако у них есть существенные недостатки – во-первых, под землю просачивается влага от дождя и снега, и рано или поздно она попадет в привод, и во-вторых – очень высокая стоимость.
Ее можно устанавливать для открытия как распашных, так и секционных ворот;Если решено изготавливать электропривод своими руками, то стоит выбрать рычажную систему. Ее монтаж довольно прост и требует разве что наличия сварочного аппарата.
Для автоматизации ворот понадобятся два электрических привода, пульт дистанционного управления, один комплект фотоэлементов, улавливающих сигнал с пульта, металлические рейки и зубчатые колеса.
К створкам привариваются короткие пластины, к ним винтом горизонтально крепятся металлические рейки, которые могут поворачиваться.
Видео:
Таким образом, получается что-то наподобие дверного доводчика.
Далее эта металлическая планка соединяются либо с зубчатым колесом, которое будет вращаться (получается своеобразный рычаг), либо с зубчатой рейкой, которая ходит между колесами и двигает планку, а с ней и створки.
Второй вариант обычно используется для автоматизации откатных и секционных ворот. Для распашных ворот подойдут оба механизма.
Электропривод для автоматических ворот
Если монтаж сопутствующих элементов довольно прост, то вот с подборкой электропривода могут возникнуть проблемы.
В случае небольшого веса ворот мощность двигателя может быть небольшой. В этом случае хорошим вариантом будет использование подъемных механизмов для автомобильных стекол.
Их монтаж подразумевает жесткое крепление, поэтому к столбам ворот рекомендуют приварить металлическую площадку, а на ней уже закрепить привод и соединить с металлической рейкой.
После этого необходимо защитить электропривод от осадков – соорудить вокруг него своими руками защитный кожух, чтобы влага не имела возможности попасть в двигатель.
Еще с задачей открывания небольших ворот справятся мощные моторы для шуруповертов или приводы стеклоочистителей в автомобилях.
Нужно учитывать, что они не приспособлены для работы с напряжением 220 Вольт, которое имеется в каждом доме.
Поэтому для предотвращения перегорания электропривода нужна установка трансформатора, который будет преобразовывать входящее напряжение в 220 Вольт в более приемлемое, например, 24 или 36 Вольт.
В случае совсем легких створок может хватить напряжения в 12 Вольт. Такие маломощные электроприводы хорошо подойдут для легких секционных ворот.
Видео:
Нужно позаботиться и о том, чтобы провода от дома до электропривода были надежно защищены от влаги. Можно уложить их в пластиковую трубу и провести под землей.
При такой конструкции внешний вид будет гораздо лучше, нежели при проложенных кое-как на земле проводах.
Возле электропривода располагается фотоэлемент, который будет фиксировать сигнал с пульта дистанционного управления и давать команду на открытие или закрытие ворот.
В случае более тяжелых ворот и двигатель нужен будет помощнее. Хорошим вариантом будет использование поворотных систем от спутниковых антенн.
Их можно довольно дешево приобрести в магазинах, можно даже уже использованные. Следует покупать системы с наиболее длинным штоком – это благоприятно скажется на надежности привода.
Их установка проходит по такой же схеме, что и менее мощных электроприводов.
По желанию можно установить на электропривод специальное реле, которое будет блокировать открытие или закрытие створок в случае наличия препятствия.
Наткнувшись на преграду, створки прекратят движение и начнут обратное движение или останутся на месте. Подобное усовершенствование позволяет избежать возможного перегорания электропривода.
Автоматизировать ворота любого типа довольно легко. Для этого нужно иметь необходимые инструменты и детали, навыки обращения с ними и электроприводы.
Видео:
Собрать двигатель самостоятельно довольно сложно, поэтому лучшим вариантом будет установка подъемных механизмов для стекол автомобиля, мощных моторов для шуруповертов или поворотных систем от тарелок спутникового телевидения.
Необходимо защитить электропривод от попадания в него влаги и вовремя смазывать детали, тогда автоматические ворота будут служить довольно длительный срок.
Автоматика для ворот своими руками: схема установки
Главная / Системы автоматизации
Содержание:
Сейчас многие люди не ограничиваются одной лишь установкой распашных, откатных или же подъемных ворот при обустройстве своего жилища. Достаточно часто устанавливается автоматика для ворот своими руками — она позволяет сделать управление ими намного более удобным. Как правило, для установки автоматики откатных, распашных или подъемных ворот приглашаются специалисты. Однако их вызов в большинстве случаев стоит немалых денег.
Если вы хотите сэкономить, можете попробовать произвести установку автоматики своими руками. Схема работы является вполне доступной и понятной для рядового пользователя. Нужно лишь вникнуть в процесс работ и запастись всем необходимым.
Автоматика для ворот схема установки
Также следует помнить об одном важном нюансе: многие пользователи ошибочно полагают, что установленная на ворота автоматика сможет устранить проблему их плохого открытия и закрытия из-за провисания и других факторов. Это не так! Если вы решили установить автоматику, то перед этим должны убедиться в том, что ваши ворота легко и свободно открываются и закрываются. В противном случае наличие автоматики лишь усугубит проблему.
Необходимые материалы и оборудование
Чтобы приступить к установке автоматики для откатных или распашных ворот своими руками, вам нужно убедиться в том, что все компоненты устройства и необходимые для монтажа приборы находятся при вас и в исправном состоянии.
- Привод (или же электропривод).
- Зубчатую рейку.
- Средство для дистанционного управления устройством.
- Фотоэлементы, которые будут обеспечивать необходимую безопасность.
- Сигнальный светильник.
Инструменты для монтажа автоматики ворот
Если говорить об оборудовании и расходных материалах, то во время работ вы просто не сможете обойтись без:
- Аппарата для контактной сварки.
- Дрели с комплектом разнокалиберных сверл для работы с металлом.
- Провода с сечением 2 на полтора или 2 на 2 миллиметра (предназначен для обеспечения питания электропривода).
- Проводов с сечениями 0,5 миллиметра на 4 миллиметра и 0,5 миллиметра на 2 миллиметра (предназначены для обеспечения питания фотоэлементов).
- Провода на 220 вольт и сечением 0,5 миллиметра на 2 миллиметра для подключения сигнального светильника.
Все вышеперечисленные расходные материалы и инструменты нельзя отнести к категории дорогих или недоступных. Их можно без проблем приобрести в любом строительном магазине. Если же вы устанавливали ворота своими руками, то с большой вероятностью они уже есть у вас.
Установка монтажного основания
Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот). После этого очень важно правильно подобрать месторасположение.
Установка монтажного основания и прокладка кабельного канала откатных ворот
В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине.
При необходимости можно подвинуть привод в любую сторону.
Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Делать это нужно по всему периметру изделия.
Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.
Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).
Установка зубчатой рейки
Металлическая зубчатая рейка откатных ворот
Схема установки зубчатой рейки своими руками также достаточно проста.
Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным
Установка выключателей
Схема монтажа концевых выключателей откатных или распашных ворот своими руками выглядит следующим образом. Концевые включатели расставляются на зубчатой рейке в нужном порядке и необходимой последовательности.
После этого закрепляются там при помощи обычного шурупа.
Однако тут есть один нюанс. Концевые выключатели классифицируются на 2 категории: магнитные и механические. При этом принцип их действия, схема установки своими руками и особенности функционирования могут отличаться.
Крепление концевых выключателей на зубчатой рейке
Концевые выключатели магнитного типа могут похвастаться максимальным уровнем надежности. Установив их своими руками, вы будете уверены в том, что автоматика откатных или распашных ворот будет нормально функционировать в любых метеорологическим условиях. Принцип их действия базируется на свойствах магнита. 2 разнополярных магнита устанавливаются по разные стороны от рейки. Во время того как привод будет проходить между ними, устройству будет подаваться соответствующий сигнал.
При установке пары магнитов лучше всего расставлять их не слишком далеко друг от друга. Проверить правильность монтажа очень просто: если после того как концевик прошел между магнитами, привод остановился, это свидетельствует о полной исправности устройства.
В противном случае магниты можно просто поменять друг с другом местами.
Принцип действия механических выключателей намного проще, чем магнитных. Тут все просто: конструкция привода подразумевает наличие специальной пружины. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Это, в свою очередь, приведет к его остановке.
Подключение электропривода
Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а ACN – на ноль.

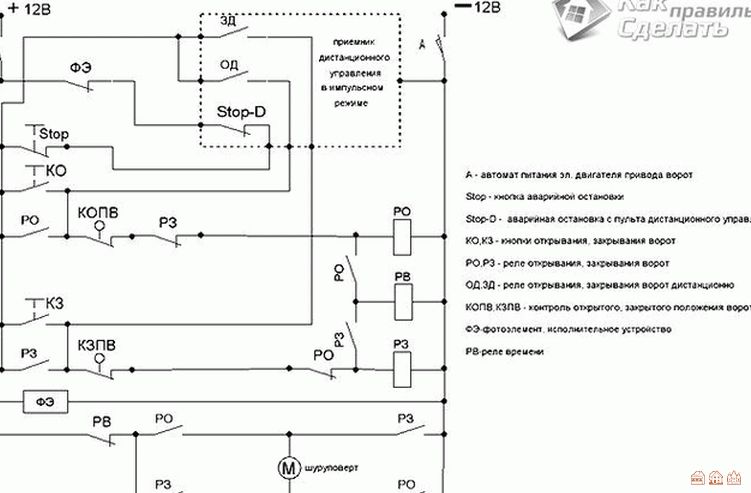

Типовая схема силовых и сигнальных линий автоматики откатных ворот
После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд.
Лучше всего производить тестирование перед установкой фотоэлементов.
Установка фотоэлементов
Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.
Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля.
Схема подключения фотоэлементов откатных ворот
Способов и принципов установки фотоэлементов для распашных или откатных ворот может быть множество.
Выбирать способ следует исходя из обстоятельств: как расположены ворота, насколько качественно оборудован подъезд к ним, сколько имеется свободного места рядом с воротами и т. д. Для фотоэлементов приобретаются специальные столбики или платформочки – их можно без проблем найти в любом магазине в больших количествах.Крепятся фотографические элементы при помощи самых обыкновенных болтов. Кроме того, вам потребуются 2 кабеля: с сечением 0,5 миллиметра на 4 миллиметра (для излучающего фотоэлемента) и сечением 0,5 миллиметра на 2 миллиметра (для принимающего фотоэлемента). Схема подключения фотоэлементов своими руками выглядит следующим образом:
- “плюс“ — к правому АС24-V;
- “НС“ — к “ГНД“;
- “АУТ“ — к “ФОТО».
Вместе с фотоэлементами также можно подключить сигнальный светильник.
Схема его установки своими руками предельно проста. А её реализация не займет у вас много времени. Зато отныне другие участники дорожного движения будут проинформированы о том, что ваше транспортное средство выезжает на улицу.16 простых в установке ворот своими руками
Автор: Рита Пайк |
Когда вам нужно защитить свой дом, простые – или, возможно, сложные – подъездные ворота, сделанные своими руками, могут стать прекрасным способом получить именно тот внешний вид, ощущения и ощущение безопасности, которые вам нужны.
Мы нашли несколько действительно фантастических идей, как сделать это, используя материалы, начиная от труб из ПВХ и заканчивая металлическими конструкциями или деревянными воротами, каждый на разном уровне мастерства.
Внимательно изучите и решите — просто убедитесь, что вы можете получить материалы и безопасно использовать инструменты для их изготовления.
Ворота из кедровых досок
YoutubeИспользование кедровых шпунтовых и пазовых досок для создания этих совершенно великолепных деревянных ворот для подъездной дорожки. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетиями благодаря великолепной конструкции и массивной кедровой древесине.
Через Ютуб
Щелевые ворота
YoutubeКогда вы строите въездные ворота, вам может понадобиться простой выбор, такой как эти ворота с прорезями. Вы можете легко видеть, чтобы проверить вещи, сохраняя при этом домашних животных и детей в безопасности. Изогнутая верхняя часть и деревянная планка посередине также добавляют привлекательности внешнему виду вашей собственности, что делает его действительно хорошим вариантом для простого строительного проекта.
Через Ютуб
Деревянные ворота двойной ширины
Youtube Эти самодельные ворота лучше всего подходят для больших подъездных путей, которым нужны очень большие ворота.
Видео на Youtube показывает, как вы планируете построить эти забавные, привлекательные ворота, через которые вы можете легко следить за вещами по обе стороны границы участка.
Через Ютуб
Деревянные ворота для вторичной переработки поддонов
Зеленый рычагИщете дешевые идеи для ворот? Тогда не ищите ничего, кроме поддона! Эти удобные детали, которые можно купить на Craigslist, в хозяйственных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.
Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.
Через зеленый рычаг
Простые деревянные раздвижные ворота
Build Eazy Эти раздвижные ворота своими руками — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом. Красивые ворота — это прочная «стена» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.
Инструкции доступны при нажатии на различные разделы в содержании статьи. Не забудьте проверить каждый на наличие всех планов.
Через сборку Eazy
Декоративные металлические ворота своими руками
YoutubeЭти большие, привлекательные, декоративные, но функциональные металлические ворота были первым проектом строителя. Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.
Ознакомьтесь с идеями и планами на канале Youtube.
Через Ютуб
Ворота из деревенской деревянной панели
Проект номер девятьЭти высокие, крепкие, массивные деревенские ворота абсолютно красивы, но в то же время просты. За дизайном довольно легко следовать, и в результате получились прочные ворота, которые не позволят остальному миру проникнуть внутрь, пока вы наслаждаетесь уединением и безопасностью своего собственного заднего двора.
Через проект номер девять
Простые деревянные откатные ворота на поддонах
Instructables Еще один план дешевых деревянных подъездных ворот — это вариант Instructables для рулонных ворот из поддонов.
Для тех, у кого подъездные пути необычного размера, этот дизайн особенно хорош, поскольку строитель говорит о своем неудобном размере и использовании поддонов разных размеров, чтобы все это работало.
Наряду с поддонами вам понадобятся винты, ленточные петли, болты с квадратным подголовком, нагруженные ролики для ворот, болты для ворот и столярный клей.
Через инструкции
Великолепные деревянные ворота
InstructablesЭта великолепная конструкция сделана из твердой древесины. Первоначальный строитель создал для вас подробные планы и чертежи.
Наряду с твердой древесиной вам понадобятся торцовочная пила, ударный инструмент, клеевые зажимы, шурупы из нержавеющей стали, болты для дерева, аэрозольный баллончик для удаления ржавчины, черная краска, клей для наружных работ, ленточная шлифовальная машина и роторная шлифовальная машина. Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.
Через инструкции
Простые садовые ворота
Инструкции Если вам просто нужна простая конструкция, эти садовые ворота в винтажном стиле — отличный вариант.
Вам понадобится дерево (первоначальный строитель использовал настил), гвозди, петли, защелка и болты. Стоимость составляет менее 100 долларов, что делает его не только простой сборкой, но и дешевой.
Через инструкции
Прочные дворовые ворота
InstructablesЭтот вариант учебных ворот представляет собой довольно скромную сборку, которая, хотя и не элегантна, добьется цели. Это дает вид и ощущение крепких, несколько грозных ворот. Вы будете использовать много подручных материалов для его создания, что также делает его отличным для окружающей среды.
Через инструкции
Декоративные ворота из ПВХ
InstructablesДля тех, кто ищет вариант ограждения/ворот для уединения, который не обязательно должен быть очень прочным, вы можете построить эти простые ворота из ПВХ. Это красиво и прослужит много лет, даже если они не выдержат таких же ударов, как ворота из кованого железа.
Чтобы построить его, вам также не нужно много причудливых материалов — в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.
Через инструкции
Консольные ворота
InstructablesЭти ворота не подойдут большинству людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как жилой дом или грузовик, для которого требуется широкое открытие ворот, то это определенно один из них. рассматривать. Ворота открываются как минимум на 25 футов, что означает, что автомобили с длинными рамами скользят прямо внутрь.
Следуйте инструкциям и прочитайте советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.
Через инструкции
Ворота с DTMF-управлением
InstructablesЭтот строитель хотел управлять воротами с помощью простого, обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Для проекта требуется модуль MT8870 и расширитель портов PCF8574.
Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарную связь для перемещения ворот.
Через инструкции
Ворота из стали и дерева
InstructablesЭтот план подъездных ворот — еще один потрясающий проект, который вам понравится для любого пространства, в котором вам нужны декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как эти строители создавали эти великолепные ворота от начала до конца.
Через инструкции
Бестраншейные автоматические ворота фермы
InstructablesПоследний вариант, который у нас есть, — это простые, не требующие копания автоматические ворота в стиле фермы. Вы начнете с комплекта от местного поставщика, а затем установите его, выполнив основные действия, указанные на плакате. Ворота работают для любого пространства, в котором вы хотите пропустить копание для нужд автоматизации.
Через инструкции
Выберите свои ворота
Лучшее во всех этих идеях то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации.
Каждое из этих руководств по сборке ворот поможет вам собрать материалы, построить и установить ворота по вашему выбору.
Просто не забудьте заранее собрать припасы, внимательно прочитайте руководства (или просмотрите видео) несколько раз, чтобы убедиться, что у вас все готово, прежде чем начать.
Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для творчества прямо на свой почтовый ящик.Ворота на подъездной дорожке своими руками
Примерно через 12 минут после того, как Бэзила (нашего щенка кокер-спаниеля) привезли домой, стало ясно, что деревянная доска на подъездной дорожке не помешает ему выбежать на дорогу. Следующие пару ночей я провел, просматривая каждую сборку деревянных ворот своими руками на YouTube, и взял лучшие части каждой из них, чтобы построить наши. Ей все еще нужно немного краски (мы думаем темно-серой), но вот как я ее собрал.
Планирование
Я чертовски люблю раскладывать блокноты, чтобы планировать подобные вещи.
Зазор между стеной нашего дома и живой изгородью с учетом столбов ворот составляет около 2,3 метра. Я решил выбрать одну меньшую калитку для повседневного использования (90 см) и еще одну большую на тот случай, если нам понадобится что-то массивное (1,4 метра). Что касается высоты, мы хотели немного уединения, чтобы это не выглядело как тюрьма, поэтому 1,75 метра казались разумными, поскольку это позволяло видеть только высоким мужчинам.
Определившись с размерами ворот, я определил, какие размеры стоек мне понадобятся, дизайн каркаса, какая облицовка для отделки ворот и фурнитура (включая петли), которая лучше всего подходит для ворот. Таким образом, на самом деле было необходимо тщательное планирование, учитывая, что сами ворота были построены относительно быстро.
Стойки для ворот
Старый добрый Google сказал мне, что мне понадобится стойка 75 мм x 75 мм для меньших ворот, а 125 мм x 125 мм будет безопасным выбором для больших ворот. Меньший будет прикреплен к дому, поэтому я просто выбрал 1,8-метровый столб, но сторону живой изгороди нужно будет забетонировать в землю.
Я купил столб длиной 2,4 метра, чтобы можно было забетонировать около 60 см в землю, чтобы убедиться, что он прочный.
Прежде чем закрепить столбы, я должен был убедиться, что они будут расположены так, чтобы ворота были перпендикулярны стене. Я пошел по старой школе, чтобы решить это, и использовал метод 3, 4, 5. Я вырезал 3 отрезка деревянного обрезка на 1,5 м, 2 м и 2,5 м (3, 4 и 5), а затем приложил отрезок 1,5 м к дому. Точка, в которой встречаются две другие длины, образует идеально перпендикулярную линию к стене. Старая добрая математика ЕГЭ.
Чтобы прикрепить стойку к дому, я выровнял ее и закрепил на месте с помощью четырех 12-сантиметровых креплений. Оказывается, наша внешняя стена находится в нескольких милях от прямой линии (мягко говоря), поэтому мне пришлось упаковать дно. В какой-то момент я соберусь скрыть пробел.
Столб большего размера был немного в плохом состоянии, поэтому я хорошенько отшлифовал его и использовал на фрезерном станке фрезу, чтобы придать ему ровный край.
Копание большого столба заняло бы несколько часов, если бы не бур, который я одолжил у отца. Это выглядит слишком глупо, чтобы быть чем-то хорошим, но на самом деле оно с легкостью рвало землю.
Когда отверстие было готово, я вставил в него столб ворот, дно которого я пропитал креокотом, чтобы он дольше служил. Я поставил столб на слой гравия, чтобы облегчить дренаж.
Два или три мешка постмикса справились бы со своей задачей, но у меня остались остатки щебня и цемента от бетонной подушки в гараже. Итак, моя верная бетономешалка за 100 фунтов стерлингов, и после нескольких замесов бетон был готов.
Пока бетон был еще влажным, я прикрепил пару кольев и выровнял столб.
Я сужал бетон в верхней части, чтобы вода не стекала со столба.
Стойки были на одном уровне сверху, поэтому нужно было сделать настоящие ворота.
Каркас
Я выбрал подход к каркасу с ремнем и скобами, чтобы уменьшить вероятность провисания. Он изготовлен из обработанной под давлением древесины размером 45 мм x 95 мм, склеен и привинчен с использованием техники половинного нахлеста, поэтому он очень прочный и квадратный, насколько это возможно.
Для создания соединений внахлест я использовал торцовочную пилу, настроенную на глубину ровно 22,5 мм, чтобы при объединении двух половин внахлест они располагались заподлицо с остальной частью рамы. Сначала я сделал несколько надрезов на расстоянии 5-10 мм друг от друга.
Затем я обработал оставшуюся древесину, оставив грубую поверхность.
Последним шагом было снова пропустить древесину через торцовочную пилу, чтобы получить гладкую поверхность.
Чтобы торцовочная пила могла вырезать эти полукруги на одинаковую глубину, необходимо использовать кусок жертвенного дерева, как показано на рисунке ниже.
После очень тщательного измерения, маркировки и вырезания всех соединений внахлест каркас идеально соединился, что было радостным моментом.
Если вы правильно измерили, то дополнительным преимуществом соединений внахлест является то, что рама должна быть идеально квадратной. Последнее, что вам нужно, это неквадратная рама ворот, поэтому ее необходимо проверить и при необходимости отрегулировать.
Проверив квадратность, я склеил и скрепил раму с помощью полунахлестных соединений. Поскольку передняя часть ворот будет скрыта обшивкой, я прикрутил переднюю часть.
После приклеивания и привинчивания внешней рамы и средней опоры я перешел к диагональным распоркам. Вместо того, чтобы возиться с их измерением, я поместил кусок дерева под раму и отметил, где его нужно отрезать.
Тогда это был просто случай вырезания, установки диагоналей на место, их выравнивания и привинчивания. В идеале я бы использовал карманные отверстия, но у меня нет приспособления для карманных отверстий (пока), поэтому я просто вкрутил их под углом.
Выполнив этот процесс для обеих ворот, я установил обе рамы ворот на место, чтобы убедиться, что у меня достаточно места для них (в идеале 1 см с каждой стороны и посередине), и все в порядке. Каркас готов, на обшивку.
Обшивка
Должен отметить, что я был немного взволнован после изготовления каркаса и сразу же начал добавлять петли и другое оборудование перед обшивкой.
Это сработало хорошо, но если бы я сделал это снова, я бы сначала покрыл ворота, главным образом потому, что дополнительный вес края пера может заставить ворота висеть по-другому. Я написал ниже, основываясь на лучшем методе облицовки ворот перед добавлением фурнитуры, но на некоторых изображениях фурнитура будет показана без облицовки.
Существует несколько вариантов облицовки, включая шпунт и паз, который очень популярен. Я выбрал кромку пера, так как мне нравится внешний вид, и это дешево по сравнению с другими вариантами облицовки. Кроме того, я обшил наш гараж краем пера и планирую сделать склад из остатков пера.
Я использовал доски шириной 125 мм и укладывал их внахлест на 25 мм, чтобы каждая доска покрывала 100 мм. Я обрезал края пера по размеру и сделал сухую укладку на раме. Это действительно важный шаг, так как в противном случае вы можете случайно получить повторяющийся рисунок узлов на воротах, который будет выглядеть нелепо.
Недостаток перьевой кромки в том, что она обычно изготавливается из довольно дерьмовой древесины.
Впрочем, нет ничего такого, чего бы не сортировал быстрый песок.
Прежде чем закрепить облицовку, стоит сделать 2 вещи, чтобы выравнивание края пера было максимально точным и последовательным. Первый заключается в том, чтобы прикрутить кусок деревянного лома к верхней части ворот, чтобы прижать к нему край пера. Это обеспечивает идеальное вертикальное выравнивание.
Чтобы получить точку горизонтального выравнивания, вам понадобится прокладка, чтобы нахлест был постоянно 25 мм. Я сделал проставку, вставив 3 винта в обломок 9Каркас 5мм х 45мм. Винты выступали на 5 мм, что давало 100 мм, на которые каждая плата будет выставлена. Прелесть изготовления распорки с помощью таких винтов заключается в том, что, когда я прошел примерно 2/3 пути до конца облицовки ворот, я мог измерить оставшееся пространство и немного отрегулировать винты, чтобы убедиться, что доски с перьями заканчиваются точно там, где Я хотел, чтобы они.
Для фиксации досок. Я выбрал 40-миллиметровые оцинкованные гвозди с круглым стержнем, так как шурупы просто не подходят для перьевой доски.
Очень важно постучать по гвоздям молотком, чтобы затупить конец, прежде чем забивать молотком, вы, вероятно, расколете доски с перьями.
Положение гвоздей имеет ключевое значение, так как вы хотите, чтобы они проходили только через одну доску и эффективно зажимали предыдущую доску. Некоторые люди предполагают, что каждый гвоздь должен проходить через 2 доски, но большинство советов в Интернете предполагают, что это может расколоть древесину, когда она сжимается / расширяется под воздействием погоды. Я расположил гвозди на расстоянии 30 мм от толстого края, оставив 5-миллиметровое пространство между тонким краем доски внизу. Эти фотографии делают то, о чем я говорю, намного яснее.
Перед обшивкой конца больших ворот я прикрепил кусок дерева, чтобы малые ворота закрывались и закрывали зазор между серединой ворот. Я сделал фаску с помощью фрезера, чтобы он выглядел красиво.
Затем я добавил последние доски и вуаля, облицовка готова.
Фурнитура
Вариантов фурнитуры довольно много, но петли — это то, что вам действительно нужно.
Никто не любит провисшие ворота. Я выбрал петли с крючками и штифтами, которые охватывают примерно 1/3 ворот. Чтобы зафиксировать крюковую часть на месте, нужно всего лишь разметить положение верхней и нижней частей рамы и привинтить их.
Следующим шагом будет размещение ворот между столбами, чтобы вы могли выровнять и закрепить штифты на столбах ворот. Вам определенно понадобится помощник для этого шага, так как для получения уровня ворот требуется много настроек. Что-то, что упростило этот способ регулировки, заключалось в использовании клиньев для поддержки ворот. Высоту, на которую ворота поднимаются над землей, можно легко отрегулировать, перемещая клинья ближе или дальше друг от друга, пока не будет достигнуто выравнивание и уровень.
Установив ворота на место, я закрепляю штифты петель на столбах ворот и вешаю ворота. Это был захватывающий момент. Последним шагом было закрепление на месте болтов, которые проходят через раму ворот и облицовку. Я использовал лопату, чтобы сделать это отверстие, и тщательно просверлил обе стороны, чтобы не вызвать беспорядок.
С петлями я решил установить механизм открывания/закрывания. Я выбрал защелку для большого пальца Suffolk, потому что я думаю, что они отлично выглядят и их проще использовать, чем кольцевые защелки, которые есть на большинстве ворот. Сначала я закрепил блок для крепления внутреннего элемента защелки.
Затем я просверлил отверстие для рычага, который поднимает стержень над защелкой (борюсь за правильную терминологию здесь), и сделал небольшую фрезеровку, чтобы убедиться, что защелка со стороны большого пальца может быть установлена заподлицо с рамой.
Наконец, я прикрутил защелку на место. Когда дело дошло до облицовки этой секции, я использовал лобзик, чтобы вырезать защелку для большого пальца, и обработал срезанный край скошенной фрезой.
Последними деталями, которые я добавил, были болт обезьяньего хвоста, чтобы прикрепить большие ворота к земле, и болт Брентона, чтобы мы могли закрыть ворота навесным замком. Они были просто привинчены к воротам с отверстием для болта обезьяньего хвоста, закрепленного в бетонном основании.
