Проект электроснабжения частного дома

Проект электроснабжения частного дома с согласованием в Энергонадзоре, Энергосбыте. Опыт проектирования 8 лет. Для разработки проекта от Вас требуются ТУ-технические условия, согласованные в местном РЭС (районные электрические сети). Планы участка, дома. Перечень электроприборов, которые будут включаться в электрическую сеть с указанием их мощностей или планы с розетками и светильниками. Проект жилого дома включает внутреннее и наружное электроснабжение. Для каждого проекта стоимость рассчитывается в зависимости от объема, объема проработки, отдаленности поселка или деревни, сложности работ и сроков выполнения. Предоплата по проекту составляет 50 процентов стоимости работ, 50 после согласования в Энергонадзоре и Энергосбыте. Можно заказать выезд на объект, подвезти черновики проекта, а также сделать  дистанционно по Беларуси .

Проект на электроснабжение делается для подключения электричества к жилому дому.

Рабочий проект на электроснабжение может быть разделен на внешнее или электроснабжение строительной площадки , и внутреннее где будет показана разводка электрики по дому.

Сдача в эксплуатацию в этом случае может быть выполнена в два этапа. На первом этапе делается выносной шкаф с размещением на опоре линии 0,4 кВ или на выносной стойке. В ящике устанавливается электрический счетчик и розетки на 220 и 380. После подключения можно будет включить электроинструмент, бетономешалку, газонокосилку.

На втором этапе монтируется внутренняя электропроводка в частном доме с установкой распределительного щитка и подкючением к уличному щиту с прибором учета.

Шкафы со счетчиками ШУЭ (шкафы учета электроэнергии) должны размещаться на границе участка или за участком. Допускаются  только электронные многотарифные приборы учета, тип электросчетчика обычно предварительно указывается в технических условиях на электроснабжение. Шкафы учета должны иметь надежное повторное заземление. В рабочем проекте электроснабжения показано как выполнить контур повторного заземления.

Расстояние между электродами заземления должно быть не менее длины самого электрода.

Подвод электричества в жилой дом предполагается по кабельным или воздушным линиям. Предподчительнее кабельный ввод в дом. Кабельный ввод выполняется медным или аллюминиевым бронированным кабелем в траншее на глубине 1 м. Стоимость кабеля АВБбШв 5х16 в несколько раз ниже. Прокладка выполняется согласно типового проекта (Арх. №1.105.03тм. Прокладка силовых кабелей напряжением до 10 кВ в траншеях).

Также ввод электроэнергии в частный дом осуществляется согласно типового проекта (СТП 33243.20.262-17. Устройство вводов линий электропередачи 230/400 В в производственные, административные и жилые здания. Технические требования), решения которого могут быть использованы при разработке проекта электроснабжения.

В частном доме размещается распределительный щиток наружной или внутренней установки. Его лучше выбрать с запасом. Также электрический щиток побольше выбирается из расчета нормального ввода питающего кабеля, особенно если это кабель сечением 16 кв. мм. при большом удалении от трансформаторной подстанции и нужно завести его в щиток с запасом. Такое сечение выбирается прежде всего для обеспечения нормального уровня напряжения в доме путем минимизации дополнительных потерь напряжения в этой линии, т. к. в самой воздушной линии от КТП до ШУЭ они итак немалые и единственное что остается сделать, это увеличить сечение вводного кабеля в дом.

От распределительного щитка делается разводка медным кабелем марки ВВГнг-LS сечением обычно 3х2,5 мм кв и 3х1,5 мм кв с негорючей изоляцией при наличии окрыто проложенных участков по бетонным основаниям. Если же вся проводка будет размещаться скрыто в штробе и в слое штукатурки, то можно применить кабель марки ВВГ, он дешевле, но поддерживает горение, поэтому его можно использовать только для скрытой прокладки.

 Электрический щиток размещается в удобном месте. Чаще при входе в коридоре около входной двери.

Схема электрики предусмативает соответствие номиналов тепловых и токовых расцепителей аппаратов защиты сечениям групповых линий, раздельное питание мощных нагрузок.

Такие проекты реализованы уже в 500 поселках и деревнях.

Проекты электроснабжения домов и коттеджей отличаются в основном объемом работ, количеством щитков и групповых линий. Сюда может быть включено отопление .

Проект может быть сделан по цене 150 — 200 руб по Беларуси . Для этого нужно подготовить исходные данные для разработки.

Электрик с опытом с высшим образованием выполнит работы по монтажу электропроводки по Минску и Минской области и выносом учета по технологии проведения электромонтажных работ если нужно. По внутреннему электроснабжению сюда входят работы: штробление стен, прокладка кабелей, установка электрощита, розеток, выключателей. По наружному электроснабжению: рытье траншей, укладка кабелей, монтаж контура заземления щита учета электроэнергии, сборка и подключение к линии электропередач.  Сделает замеры и оформит протоколы электрофизических измерений, нужные для подключения дома к электроснабжению.

Также можно заказать полное сопровождение .  От выдачи технических условий на присоединение с учетом планирумой мощности. Разработку проекта внешнего и внутреннего электроснабжения, согласования в надзоре, сбыте и электросетях.

Закупку материалов по низким ценам, электромонтаж по рабочему проекту. Проведение электрофизических измерений. Организацию выезда инспектора Госэнергонадзора с осмотром электроустановок с выдачей акта осмотра. Подачу напряжения. Оформление тарифа на электроэнергию с учетом электроплиты и отопительных приборов. Заключение договора на электроснабжение.

рекомендации по разработке, правила регистрации

Проектирование электропроводки в коттедже дело непростое. Однако даже при отсутствии специальных навыков, можно сделать качественный проект электроснабжения частного дома. Поставщиком электрической энергии являются особые структуры — предприятия электросетей (ПЭС). Именно в эти организации необходимо подать заявление для получения технических условий (ТУ), на базе которых и выполняется проектирование.

• Схема электросети
• Рекомендации по проектированию
  • Виды монтажа и общая нагрузка
  • Формирование групп
  • Выбор сечения проводников
• Порядок регистрации

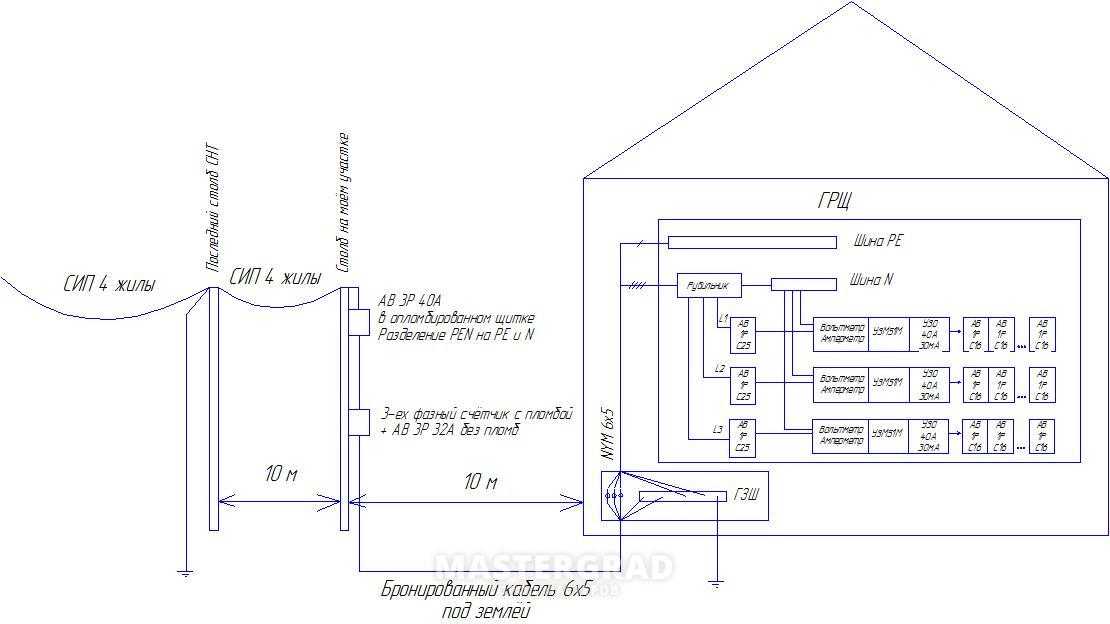

Схема электросети

Проектирование системы электроснабжения дома необходимо начинать с определения показателя общей мощности потребителя энергии (строения), а также составления схемы питания. Проще всего эту работу поручить специалистам, но владелец дома может самостоятельно разработать схему внутренней электросети. При этом важно соблюдать некоторые требования:

• Установка автомата на входе и счетчика проводится только представителями энергоснабжающей организации.
• Владелец дома может самостоятельно выполнить подключение к распределительному щитку и сделать разводку внутри помещения.
• Все электроприборы должны получать питающее напряжение от шин щитка, каждая группа потребителей энергии должна иметь собственный автомат.
• На защитный и нулевой проводник коммутационная аппаратура не устанавливается.
• От каждого группового автоматического выключателя провода должны вестись к распределительным коробкам. Для каждой группы потребителей можно устанавливать несколько распредкоробок.
• К выключателям и розеткам проводники подводятся из распределительных коробок.

Правила устройства электроустановок (ПЭУ) не регламентируют место установки УЗО. Таким образом, это устройство может быть одним для всех потребителей энергии или устанавливаться на каждую группу. Исходя из практического опыта, стоит отдать предпочтение второму варианту.

Рекомендации по проектированию

Чтобы разработать план электросети дома, необходимо определиться с количеством групп потребителей и распределить по ним нагрузку. Для решения поставленной задачи нужно пройти несколько этапов.

Виды монтажа и общая нагрузка

Выполнить прокладку проводников можно двумя способами — открытым и скрытым. От сделанного выбора зависит не только необходимое количество материалов, но и интерьер внутренних помещений. Открытая проводка чаще всего применяется в домах, построенных из горючих материалов. Скрытый монтаж отличается более высокой стоимостью и трудоемкостью, но при этом не влияет на дизайн помещений.

Следующим шагом станет определение общей нагрузки по всему строению и отдельным электроприемникам. Для этого предстоит выполнить ряд действий:

• Сначала определяется количество точек и их максимальная мощность.
• Каждый выключатель либо розетка монтируется для конкретного электроприбора или группы.

Показатель мощности приборов берется из инструкции по эксплуатации, чаще всего он указывается в ваттах. Для проведения расчетов потребуется перевести это значение в амперы, используя формулу закона Ома. В среднем один электроприемник мощностью 1 кВт, работающий в сети 220 В, потребляет около 4,5 А.

Формирование групп

Когда расчеты общей нагрузки для всего строения и каждой электрической точки будут выполнены, можно приступать к формированию групп потребителей энергии. В соответствии с нормативной документацией, автоматические выключатели для группы розеток и светильников должны иметь показатель номинального тока не более 16 А. Также следует помнить, что для обеспечения электроэнергией мощных электроприборов, возможна установка автоматических выключателей на 25 А.

Именно на основании этих требований и проводится распределение нагрузки по группам. На этом этапе проектирования часто ориентируются на тип и расположение нагрузки. Говоря проще, линии розеток отделяют от светильников. Однако это условие не является обязательным, а в некоторых ситуациях так поступать и вовсе не целесообразно.

Так как процесс выполнения монтажа электропроводки является довольно трудоемким, не стоит располагать потребители энергии одной группы в разных частях строения. Еще одним важным моментом при распределении нагрузки является необходимость разделения розеток в жилых комнатах и кухне на разные группы. Нередко в кухонную розеточную группу включается и прибор, расположенный в ванной комнате.

Следует помнить, что розетки в ванной должны относиться к группе, имеющей собственное устройство УЗО. При этом в соответствии с требованиями ПУЭ этот коммуникационный прибор должен иметь показатель тока утечки в 30 мА.

Выбор сечения проводников

Этот этап имеет важное значение, так как сечение проводов влияет на пожарную безопасность и срок эксплуатации проводки. Начиная с 2001 года согласно требованиям ПУЭ для монтажа внутренней проводки необходимо использовать только медные проводники. Также при выборе сечения проводов необходимо учитывать несколько факторов:

• Показатель нагрузки групп потребителей — для упрощения выбора можно ориентироваться на номинальные параметры группового автоматического выключателя.
• Вид проводки — показатель теплоотдачи проводников при использовании скрытого и открытого монтажа несколько отличается.

Выбор сечения необходимо проводить в соответствии с требованиями ПУЭ, ориентируясь на таблицу 1.3.4. Однако этот показатель для групповой магистрали не должен быть менее 1,5 мм².

Порядок регистрации

Так как проект необходимо составлять на базе технических требований, выдаваемых поставщиком электроэнергии, то без визита в эту организацию не обойтись. Чтобы получить ТУ, необходимо написать заявление. В нем должна быть указана следующая информация:

• Название подключаемого объекта и его адрес.
• Показатель напряжения.
• Расчетная нагрузка.
• Тип напряжения питания.
• Если планируется использовать электроэнергию для системы отопления, этот момент также необходимо отметить.

Кроме этого, к заявлению должны быть приложены генеральный план земельного участка, акты местных административных организаций, разрешающие проведение строительных работ. Если участок приватизирован, также необходимы документы, подтверждающие право собственности.

Для проектирования системы снабжения дома электроэнергией, необходимо составить перечень всего электрооборудования, установленного в жилых и подсобных помещениях, а также показатель мощности и питающего напряжения для каждого из них. В состав проекта входят рабочие чертежи и пояснительная записка. Кроме этого, может потребоваться описание особенностей материалов и электрооборудования.

Разработка проекта системы электроснабжения дома является довольно сложным процессом. Поэтому для выполнения всех необходимых работ желательно обратиться в специализированную организацию.
