Как выбрать навес для машины?

Содержание

1) Место
2) Размер
3) Тип конструкции
4) Форма кровли
5) Опоры
6) Рисунок ферм
7) Наполнение кровли

1) Место

  • Перед входом. Навес для машины перед входом в дом выполняет несколько функций – это и место для стоянки авто, и конструкция, которая защищает от осадков входную группу.
  • Перед воротами. Размещение автомобильного навеса перед воротами позволяет сократить длину въездного пути и, таким образом, рационально распорядиться площадью земельного участка.
  • Перед гаражом. Расположение навеса перед гаражом поможет обустроить зону для кратковременной стоянки машин, например, гостевых автомобилей.

2) Размер

При выборе размеров металлоконструкции необходимо учитывать количество и габариты машин, которые планируется разместить под навесом.

  • Одна машина. Для одной средней машины минимальным будет размер 5×3 метра, а комфортный – 6×4 метра.
  • Две машины. Для двух транспортных средств – 7х5 метров или 7х6 метров.
  • Три и более машин. Возможно разместить три и более автомобиля, для этого необходимо разработать индивидуальный проект.

3) Тип конструкции

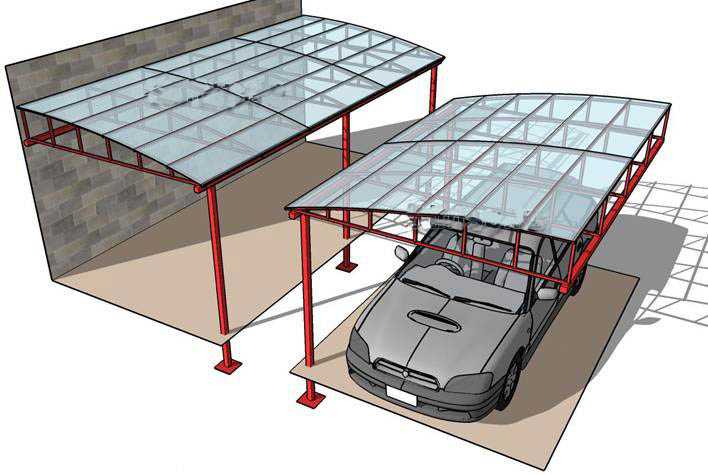

Исходя из планировки земельного участка, вы можете выбрать отдельностоящий или приставной вид навеса. Как правило, автомобильные навесы пристраивают к основному дому, гаражу, другим бытовым постройкам или забору. При проектировании приставных металлоконструкций сокращается количество опорных столбов, так как часть нагрузки берут на себя стены здания или ограждение. За счет использования несущей способности существующих построек можно снизить проектную стоимость навеса.

4) Форма кровли

  • Односкатная. Недорогой вариант обустройства крыши для небольших навесов.
  • Двускатная. Чаще всего устанавливается в том случае, если навес для авто имеет значительную площадь. Таким образом снижается снеговая нагрузка на кровельный настил, а осадки эффективно отводятся в обе стороны от автомобилей.
  • Арочная. Радиусная крыша симметричной или асимметричной формы обладает эффектным дизайном. В качестве кровельного покрытия, как правило, применяется поликарбонат.
  • Многоуровневая. Конфигурация кровли, которая разрабатывается индивидуально. Позволяет придать навесу для машины уникальный внешний вид.

5) Опоры

В качестве опорных столбов для навесов могут применяться восстановленные насосно-компрессорные трубы или квадратный профиль. Типоразмер НКТ и профилированных труб подбирается в зависимости от площади постройки и веса кровли. В типовых проектах навесов для машин предусмотрено использование НКТ труб сечением 60/73/89 мм. В процессе монтажа опоры либо заглубляются в грунт и бетонируются, либо устанавливаются на винтовые сваи, либо ставятся на пластины на бетонное основание.

6) Рисунок ферм

Конфигурация ферм подбирается с учетом формы крыши и веса кровельного настила. Существует множество видов рисунка (раскосов) для ферм на базе прямолинейного прямого и гнутого профиля. Возможна разработка индивидуального проекта фермы с уникальным дизайном раскосов, учитывая нагрузку, которую оказывает кровля на несущие металлоконструкции.

7) Наполнение кровли

  • Поликарбонат. Относительно недорогой вид кровли, который демонстрирует достаточную жесткость и устойчивость к атмосферным воздействиям. Высокий уровень прочности на изгиб позволяет применять поликарбонат в постройке автомобильных навесов с дугообразной крышей.
  • Профнастил. Относится к кровельным материалам эконом-сегмента. Представляет собой профилированный стальной лист с защитным лакокрасочным слоем.
  • Металлочерепица. Благодаря сложному фигурному профилированию листовой стали, металлическая черепица неплохо копирует керамический аналог и характеризуется высокой прочностью. Относится к материалам средней ценовой категории.
  • Гибкая черепица. Самый дорогостоящий, но эстетичный вариант кровельного покрытия. Практически достоверно имитирует внешний вид сланцевой или керамической черепицы. Такой настил не подвержен коррозии, как металлическая крыша. Кроме того, гибкая черепица эффективно гасит шум дождя.

Другие статьи

Товары

Навесы для машин

Деревянный навес для автомобиля своими руками на дачу: чертеж, проект, каркас

Во время обустройства вашего дачного участка важно выделить отдельное пространство для стоянки автомобиля. Однако стоит позаботиться и о том, чтобы ваша машина была защищена от любой непогоды. Решением станет постройка навеса для автомобиля из дерева. В данной статье мы рассмотрим строительство подобного объекта и подробно расскажем вам, на что стоит обратить особое внимание.

Выбор древесины для навеса

Выбирая вид будущего навеса для машины из дерева, рекомендуем особое внимание обратить на лиственницу.

Деревянный навес для машины рекомендуется строить из хвойных пород – сосна, кедр, пихта, лиственница. Лиственница в данном случае является самым крепким материалом и имеет предел прочности 97 МПа при статическом изгибе и 129 МПа при растяжении вдоль волокон.  Также её можно охарактеризовать как древесину с умеренной устойчивостью к гниению.

Преимущества и недостатки навеса для автомобиля из дерева

Предлагаем оценить достоинства и недостатки деревянных навесов для автомобилей.

ПреимуществаНедостатки
Высокая прочность хвойных пород дерева;Легко воспламеняется при неосторожной эксплуатации;
долговечность при должном уходе и обработке специальными антикоррозийными антисептиками;подвержено гниению в случае, если не защищать специальными средствами (к примеру, можно использовать средство ultra-2 фасовкой 3.8л) ;
относительная простота в возведении – сварка не потребуется;со временем деформируется и теряет свою форму.
возможность отделки и окрашивания.

Строим навес для машины из дерева своими руками

Каждый из процессов строительства навеса для машины из дерева своими руками имеет свои особенности и хитрости. Рекомендуем вам взять за основу план работы ниже. Это поможет соорудить вашу конструкцию максимально быстро и с минимальными усилиями.

  1. Подготовка нужных материалов. Лучше всего заранее составить список всего необходимого, чтобы после не тратить время на дополнительные поездки в магазин;
  2. Выбор места на участке. В рамках данного этапа важно не только учесть расположение навеса относительно других строений на вашем дачном дворе, но и просчитать как будет вести себя конструкция в разное время года при разных осадках. Для этого вам нужны показатели предела прочности вашей породы дерева;
  3. Создание проекта конструкции с точными цифрами, желательно в разных проекциях;
  4. Закладка фундамента. Здесь важно выбрать подходящий тип основания, чтобы построенный деревянный навес для автомобиля своими руками стоял прочно на земле;
  5. Постройка каркаса. Данный этап также нуждается в пристальном внимании, так как при неправильной постройке каркаса конструкция может завалиться или покоситься;
  6. Монтаж кровли. Здесь необходимо выбрать нужный материал для крыши, который не только будет соответствовать всем требованиям, но также будет иметь подходящий вес для вашего каркаса и привлекательность с эстетической точки зрения. Все эти пункты кроме “2” будут актуальны если вы собрались построить также козырек над крыльцом своими руками из дерева.

Выбираем место на участке

Как только вы подготовили все необходимое, самое время выбрать площадь, на которой будет стоять ваш навес для машины из дерева.

Основные правила выбора площади под конструкцию:

  • важно выбирать место, которое будет немного возвышаться наряду с другими конструкциями. Это необходимо для того, чтобы вода от дождя или таяния снега не скапливалась под машиной. В случае, если этого сделать невозможно, придется выкладывать слой бетона на полу;
  • необходимо подобрать такое место, чтобы до него можно было максимально быстро и легко добраться, в том числе и зимой;
  • не забывайте о том, что вам нужно как-то разворачиваться. Не советуем делать навесы в тех местах, где развернуться будет проблематично.

Деревянный навес для автомобиля: проект, чертеж и схема

Проект и чертежи деревянного навеса для автомобиля своими руками сделать не так замысловато, как кажется. Для точного создания чертежа вам необходимо предварительно измерить ваш участок для навеса. Возьмите строительный метр и измерьте длину, ширину и высоту для вашей будущей конструкции. После этого занесите данные на листок бумаги. Обратите внимание:

  • для начала определите габариты вашей машины и уже исходя из этого точного конструкцию навеса;
  • высота проектируемого объекта должна быть выше потолка машины на 1-1.5м, чтобы под навес можно было заехать с грузом наверху авто;
  • при проектировании своими руками рекомендуем предусмотреть поперечные балки, которые помогут укрепить конструкцию.

На данном этапе вам также необходимо наметить места, где будут располагаться опоры вашей конструкции.

№Описание
1стойка 150х150
2подкос 100х60
3поперечина 150х150
4коньковый брус
5опора конькового бруса 150х150
6брусок обрешетки 40х150
7брус обвязки

Важно проверить, чтобы опоры навеса для машины из дерева не мешали открытию дверей  авто.

Инструменты и материалы

Качественные материалы – залог прочности и долговечности вашей конструкции. выбирать их нужно с умом.

Чтобы построить навес для авто из дерева своими руками вам понадобятся:

Инструменты:

Циркулярка Верёвка и колышки Лопата Кельма Уровень Лобзик Ведро Емкость для цемента Шуруповерт Молоток Гаечные ключи

Материалы:

Цемент Песок Гравий Брус металлочерепица крепежный уголок Саморезы Болты и гайки Вагонка Гвозди

Количество бруса в зависимости от конкретно вашего проекта, размеры:

  • 150х150 – для стоек, поперечины, опоры конькового бруса
  • 40х150 – для обрешетки
  • 100х60 – подкосы

Закладка фундамента

Навес под машину из дерева не слишком тяжелая конструкция, поэтому ей не нужен основательный фундамент. Вполне достаточно будет мелкозаглубленного столбчатого.

Необходимо выполнить следующее:

  1. расчистить площадку для навеса. Для этого подойдет лопата. снимите верхний слой земли на 15-25 см. Далее положите поверх слой гравия или песка.
  2. используем бур для бурения ямок глубиной порядка 50 см.
  3. укладываем слой песка. Это поможет отвести сточные воды;
  4. кладем изоляцию. Лучше всего подойдет ПВХ и чехол из оцинкованной стали;
  5. устанавливаем стойки в ямки, предварительно обработав битумной мастикой и выровняв по уровню;
  6. после этого заливаем ямки бетоном. Схема мелкозаглубленного столбчатого фундамента

Для большей устойчивости конструкции и надежности можно сделать подкладку из бруса, которая будет установлена между бетонной стяжкой и поверхностью бруса, как изображено на схеме.

Навес для машины на деревянном каркасе

Чтобы сделать каркас деревянного навеса для автомобиля мы используем деревянный брус толщиной 150 мм. Это позволит нам сделать по-настоящему прочную конструкцию.

Предварительно покрываем дерево специальным антисептиком от жучков – так дерево прослужит дольше.

Для сборки используем саморезы толщиной 70 мм и шуруповерт.

  1. Обрабатываем всю древесину специальным антисептиком против гниения и насекомых;
  2. Выравниваем брусья и обрезаем их по высоте будущего навеса;
  3. Устанавливаем специальные кронштейны на каждый из столбов; Установка кронштейнов
  4. Ставим вертикальные брусья в кронштейны и закрепляем их саморезами;
  5. Устанавливаем на вертикальные стойки столбы для несущей обвязки. закрепляем их с помощью шурупов толщиной 70 мм;
  6. Устанавливаем дополнительные диагональные доски для укрепления вертикальных стоек. Концы закрепляем болтами толщиной 16 или 20 мм;
  7. Делаем фермы крыши. Предварительно собираем конструкцию в виде треугольника на земле: используйте брус 40 на 150 на 4 000. Брусья крепятся между собой саморезами, а на обвязку – с помощью болтов;
  8. По диагонали обшиваем фермы доской. Здесь подойдет OSB-3.

После того как ваш каркас завершен, самое время переходить к монтажу кровли для вашего навеса под машину из дерева.

Монтаж кровли

В качестве кровельного материала мы рекомендуем использовать металлочерепицу:

  1. Разрежьте листы материала дисковой пилой по металлу или специальными ножницами;
  2. Уложите один лист металлочерепицы с края крыши и начните закреплять его. Для этого дрелью просверлите маленькую дырочку на месте крепежа, а после загоните туда саморез с шайбой и закрепите его;
  3. Устанавливаем сайдинг или вагонку по периметру крыши.

Саморезы вкручиваются в местах прогиба волны . Стандартный расход саморезов – 8-10 шт на один кв м.

Вкручиваем саморезы

Заключение

Надеемся, наши советы помогут вам сделать свой собственный навес для машины из дерева. В завершении предлагаем вам ознакомиться с некоторыми фотографиями деревянных навесов. Удачной вам стройки!

5 самодельных навесов этим летом

Photo by David Schultz on Unsplash

Любой, кто живет в регионе, где преобладают суровые условия, ценит навесы для машины. Навесы не только защищают ваш автомобиль от непогоды, но и обеспечивают надежную защиту вашего имущества.

И самое приятное? Если вам удобно делать небольшую работу своими руками, вам не нужно нанимать профессионального строителя, чтобы выполнить эту работу.

Строительство собственного навеса означает, что вы не только ответственный владелец автомобиля, но и сэкономите много денег. Другими словами, навес для автомобиля своими руками — отличная альтернатива для тех, кто ищет недорогой способ защитить свой автомобиль.

Если это похоже на то, что вы хотели бы сделать, ознакомьтесь с этими 5 планами навесов для автомобилей своими руками.

Соображения при строительстве навеса

Создание навеса — трудоемкий проект, требующий тщательного планирования. Ниже приведены несколько ключевых моментов, о которых следует помнить. Прежде чем начать, убедитесь, что у вас есть все необходимое оборудование. Помимо инструментов, есть еще несколько факторов, о которых стоит подумать.

Высота и ширина

У вас достаточно места для навеса? Хватит ли места для навеса? Прежде чем взять первый инструмент, убедитесь, что конечная конструкция будет достаточно высокой для вашего автомобиля. Вы удивитесь, как часто об этом забывают.

Инструменты, которые вам понадобятся

Если вы заядлый любитель рукоделия, у вас, вероятно, уже есть большинство или все эти инструменты. Если у вас нет некоторых крупных предметов, особенно (например, строительных лесов), рассмотрите возможность аренды, чтобы сэкономить деньги:

  • ⬥ Защитное снаряжение
  • ⬥ Бетон
  • ⬥ Рулетка
  • ⬥ Дрели 2 0 3 0
0 023 0 Перфоратор
  • ⬥ Шлифовальный станок
  • ⬥ Ножницы по металлу
  • ⬥ Головки
  • ⬥ Заклепочный пистолет
  • ⬥ Спиртовой уровень
  • ⬥ Лазерный уровень
  • ⬥ Лестницы, канальные подъемники, ножничные подъемники, подмости, козлы

    • Расположение навеса

    Другим важным фактором является размещение навеса. Для достижения наилучших результатов постройте навес на ровной и гладкой поверхности. Во-вторых, определите, подходит ли поверхность для возведения такой конструкции.

    Если вы находитесь рядом с газовыми, электрическими и/или водопроводными линиями, обратитесь в местные органы власти и попросите их определить местонахождение, чтобы случайно не повредить линии (или себя)!

    Прочие соображения

    Прежде чем приступить к постройке навеса для машины своими руками, следует учесть еще несколько моментов. Например, установите навес для машины, который дополнит общий дизайн вашего дома. Это не будет выглядеть неуместно таким образом.

    Не забудьте также проверить или подать заявку на получение местных разрешений. При необходимости обратитесь в органы местного самоуправления, чтобы узнать больше об ограничениях.

    Сколько рабочей силы потребуется, чтобы построить навес? Некоторые планы достаточно просты, вы можете сделать это в одиночку, однако другие потребуют помощи команды — даже любителей, таких как друзья и семья — для завершения проекта «Сделай сам».

    1. Пристроенные (навесные) навесы для машины

    Источник: How To Specialist

    Прикрепив его к дому, навес для машины своими руками становится частью более крупной конструкции.

    Чтобы построить его, нужно, чтобы углы были прямыми. Домашние мастера обычно могут построить пристроенный навес за один день (в зависимости от уровня их навыков).

    2. Навес для двух автомобилей

    Источник: MyOutdoorPlans.com

    Этот навес, сделанный своими руками, вам понравится, если у вас есть несколько автомобилей (или игрушек), которые вы хотите защитить от прямых солнечных лучей или плохой погоды.

    Это будет дешевле и проще, чем построить гараж, который может удовлетворить или не удовлетворить ваши потребности. Это отличная модель для строительства современного навеса, который может сделать любой опытный мастер своими руками.

    3. Навес для контейнера для хранения

    Источник: I Save A to Z

    Конечно, этот навес, сделанный своими руками, подходит не для каждого дома, но если вы живете в районе с ограниченными возможностями, и у вас есть место и желание, он может быть идеально функциональным навесом с бонусом в виде защищенного места для хранения.

    4. Отдельно стоящий навес

    Источник: Buildeazy

    Этот одиночный навес имеет размеры 20 футов в длину и 10 футов в ширину, и это самый простой из навесов. План включает в себя варианты последующей установки и крепления, потому что каждое место отличается, а индивидуальные вкусы различаются.

    Сама конструкция сделана из дерева, но крыша (не крутая) может быть сделана из различных материалов, включая ПВХ, жесть или другие металлы.

    5. Отдельно стоящая с местом для хранения

    Источник: My Outdoor Plans

    Наконец, этот план деревянного навеса даст вам дополнительное место для хранения рядом с вашим навесом.

    К задней части прикреплен дополнительный отсек для хранения размером 6×12 футов, который идеально подходит для инструментов и садового инвентаря.

    Опытный столяр должен выполнить работу за выходные, используя нужные материалы и инструменты.
