Трубогиб своими руками для профильной и круглой трубы

Устройство данного механизма бывает нескольких видов :

• ручной – он легко сгибает круглые трубы, диаметр которых не превышает 1 дюйма и профильные трубы до 40 мм в разрезе
• механический – такой трубогиб позволяет скручивать трубы среднего диаметра
• гидравлический – с помощью силы жидкости он запросто изогнет трубы даже большого диаметра

Далее речь пойдет о том, как самостоятельно собрать ручной самодельный трубогиб для круглой и профильной трубы.

Трубогиб для круглых
металлических труб

Перед тем, как приступить к изготовлению самого устройства, необходимо изучить конструкцию и механизм работы трубогиба. Он представляет собой два шкива с выемкой, один из которых прочно закреплен и неподвижен, а второй поворачивается вокруг первого. При этом расстояние между ними должно соответствовать диаметру трубы, которую нужно изогнуть. Весь принцип работы сводится к тому, чтобы всунуть круглую трубу между двумя колесиками и путем их вращения согнуть ее до необходимой формы.

Если делать трубогиб самостоятельно, то необходимо сконструировать его таким образом, чтобы с его помощью можно было обработать стальные трубы различных диаметров. В связи с этим пары одиночных шкивов будет недостаточно. Для самостоятельного изготовления ручного трубогиба будут нужны два тройных ролика: пара колес для изгибания трубы диаметром в полдюйма; два шкива будут отвечать за сгиб трехчетвертной трубы; пара шкивов, предназначенных для трубы с дюймовым диаметром.

Специфика монтажа

Сложность состоит в том, что такие ролики невозможно купить в магазине. Зато их без труда сможет под заказ изготовить токарь на заводе. Важно, чтобы в роликах соблюдались размеры радиуса и глубины проточки. На торце каждого шкива должна хорошо просматриваться выемка, размеры которой соответствуют радиусу изгибаемой трубы. Нужно помнить, что для сборки качественного трубогиба необходим минимальный диаметр закрепленного колеса, потому что от этого зависит самый малый радиус изгиба трубы. А вот подвижному ролику необходимо быть в два раза больше диаметра первого.

Следующим важным шагом в сборке трубогиба является его основание. Оно обычно делается следующим образом:

1. Из толстого металлического листа толщиной от 10 мм выпиливается квадратная пластина.
2. В углах пластины необходимо просверлить 4 отверстия.
3. Прикрепить основание к рабочему столу или специально приготовленному столбу с помощью отверстий.
4. По центру пластины приварить штифт (диаметр его должен соответствовать внутреннему диаметру самого малого тройного колеса).

Теперь корпус готов и можно приступать к монтажу поворотного механизма. Для этого металлические листы свариваются между собой П – образно. Сама высота механизма рассчитывается с учетом диаметра малого и большого шкива. В данном расстоянии с легкостью должны поместиться: большой подвижный ролик и половина стационарного шкива. Чтобы установить шкивы на свои места нужно просверлить два отверстия. Важно рассчитать расстояние между ножками буквы «П» так, чтобы оно было немного больше высоты шкивов. К верхней перекладине прикрепляется ручка (примерно 25 см). В процессе работы на нее надевается труба, которая играет роль рычага.

Готовый поворотный механизм нанизывается на штифт в основании так, чтобы большой ролик шел первым. Он крепится шплинтами за пределами П – образной конструкции. При этом малый шкив надевается вместе со всем механизмом.

Еже один важный момент. Для того чтобы труба не вращалась вместе с человеком, в процессе работы, нужно продумать стопор трубы. Для этого необходимо приварить к основанию еще один вертикальный штырь, который и станет упором для трубы.

На этом изготовление трубогиба своими руками стоит считать завершенным и можно переходить к испытаниям.

Совет для работы! Для того чтобы место изгиба трубы оставалось круглым и не сплющивалось, ее необходимо хорошо заполнить песком. Так же известный факт, что большие дюймовые трубы хорошо гнуться в горячем состоянии, а тонкие трубы и в холодном состоянии хорошо поддаются деформации.

Трубогиб для работы
с профильными трубами

Самодельный трубогиб для профильной трубы имеет свои нюансы в изготовлении. Это связано с тем, что у изогнутой профильной трубы несколько другое предназначение. Круглые трубы широко применяются для повторения поворотов при прокладывании трубопроводов. Профильная же труба используется для монтажа металлоконструкций. В этих условиях возникает необходимость создавать при изгибах различные углы. Профильный трубогиб легко изогнет как прямоугольные, так и квадратные трубы по большому радиусу. По этой причине устройство круглого и профильного трубогибов немного отличается. Трубогиб для профильной трубы включает три прокатных вала: два вала прочно прикручены и двигаются только вокруг своей оси; один вал подвижный, с помощью него на трубу направляется необходимое давление в месте сгиба.

Данный механизм считается более сложным по техническим причинам и по этому, чтобы изготовить его, необходимо приложить больше сил и терпения.

Корпус трубогиба для профильной трубы собирается следующим образом:

1. На опоры устанавливается прочное металлическое прямоугольно основание, которое состоит из швеллера и крепкого уголка.
2. К основанию в центре крепится подвижный вал. Он может совершать движения вверх и вниз с помощью винтовой передачи. Благодаря этому валу профильные трубы можно изгибать под любым необходимым радиусом.
3. С двух сторон от неподвижного валика к корпусу крепятся стационарные валы. В их задачу входит вращение вокруг своей оси, делая процесс сгибания труб легче.
4. Далее к одному из неподвижных валов присоединяется привод. Механизм может быть ручным или электрическим. От вращения этого вала зависит передвижение трубы по другим валикам и изгиб под большим радиусом.

Повышение функциональности трубогиба

Для увеличения функциональности трубогиба, необходимо продумать изменение положения стационарных валов. Если пододвинуть их ближе к центру, то угол сгиба трубы уменьшится, а если раздвинуть шире, наоборот – увеличится.

Важно установить и выбрать правильные валики. Обычные гладкие цилиндры не годятся для трубогиба. Необходимо, чтобы на каждом вале были выступы-реборды с двух сторон. Это обеспечит надежное крепление трубы на валике и предотвратит ее скатывание. В результате увеличивается точность и правильность изгиба. По этой причине необходимо иметь в наличии самостоятельные сменные ролики, которые подойдут для труб различной толщины.

В процессе изготовления трубогиба своими руками важно уделить внимание вопросу ускорения и облегчения процесса обработки изделий. Для этого хорошо подойдет велосипедный механизм для переключения скоростей. Когда самодельный трубогиб оборудован таким приводом, вращение придается сразу обоим боковым валикам, сгибание проходит легко и просто.

Чтобы притворить такой механизм в жизнь нужно сделать следующее:

• каждый из боковых валиков оснащается большой шестеренкой
• малая шестеренка крепится на отдельном цилиндре, на механизме вращения
• на эти три шестеренки надевается цепь, и необходимо предусмотреть четвертую шестеренку, которая служит для натяжения цепи

В принципе изготовить трубогиб своими руками довольно просто. Сложность лишь заключается в труднодоступности необходимых деталей. Для этого придется заказывать их на заводе. А собрать все детали в готовый механизм не составит труда.

как сделать своими руками — Портал о строительстве, ремонте и дизайне

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы.

И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий.

Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

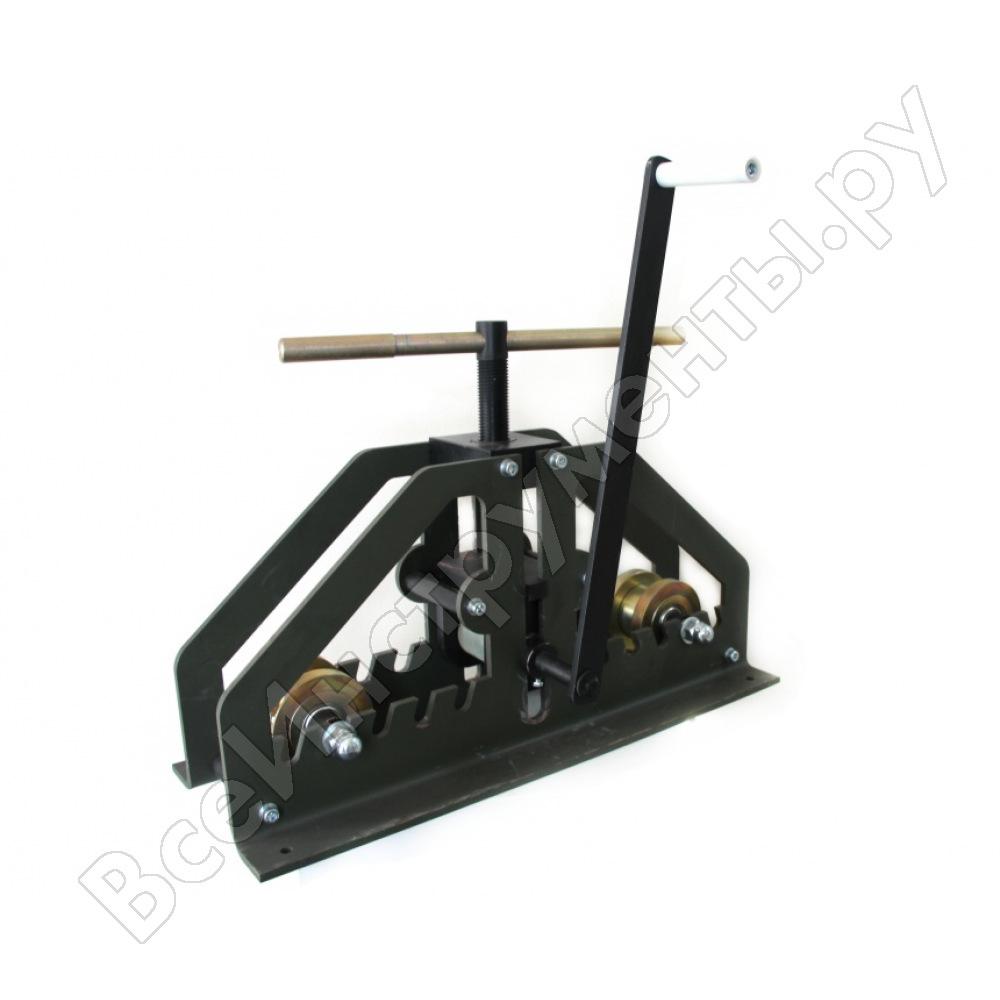

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения.

На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

Как согнуть профильную трубу для теплицы: простейшие способы

Тепличный каркас с квадратным или прямоугольным сечением привлекает надежностью и сроками службы. Весьма прочная металлоконструкция пропускает максимум света, потому что ее стойки, опоры, стяжки гораздо тоньше, чем у деревянных соперников. Уступает металл в технологичности.

Без знания нюансов трудно из прямой заготовки сделать арочную дугу или раму для двери. Из-за указанных осложнений с металлической основой совершенно напрасно предпочитают покупать «зеленые домики». Однако если хорошенько разобраться в том, как согнуть профильную трубу для теплицы, можно с незначительными затратами собственноручно соорудить недорогую арочную конструкцию.

Суть и проблемы гибки профильного трубопроката

Гибка металлических изделий независимо от формы сечения заключается в придании им частичной или полной плавно-изогнутой конфигурации. Одна из распространенных слесарных процедур производится либо только под давлением, либо под давлением в сочетании с нагревом изгибаемого участка. В это время на обрабатываемую часть полой металлической заготовки одновременно действуют силы сжатия с внутренней стороны заготовки и силы растяжения вдоль внешней стенки. Осложнения состоят в том, что:

• материал в процессе изменения формы может утратить соосность сегментов, т.
  е. части изогнутой заготовки не будут располагаться в единой плоскости;
• растягиваемая наружная стенка на участке сгибания может не выдержать воздействия и банально лопнуть;
• сжимаемая внутренняя стенка может вместо равномерного сокращения сложиться складками, напоминающими гофру.

Без знания тонкостей сгибания профиля есть риск просто смять изделие, испортив заготовку. Но безрассудство не наш путь! Тем более, если оно сопровождается материальными потерями. Во славу рациональной экономии будем учитывать все капризы профиля и характеристики «железного» материала. Не забудем про размеры сечения, толщину стенок профильной трубы, требующийся радиус изгиба и упругость стального сплава. Ориентируясь на указанные параметры, выберем правильный технологический путь – он же способ гибки.

Зачем нужно знать характеристики профиля?

Профильный трубопрокат от стандартного круглого варианта отличается формой сечения, которая может быть квадратной, овальной, прямоугольной или плоскоовальной.

Согласно регламенту ГОСТа Р за номером 54157-2010 круглое изделие также входит в перечень профильной продукции. Однако в тепличном строительстве чаще всего применяют изделия с квадратным и прямоугольным сечением, например, профильные трубы 40х20 мм, потому что к их ровным плоским стенкам проще прикрепить покрытие.

Для разнообразных народнохозяйственных нужд продукцию выпускают в широком диапазоне размеров. Различается она по конфигурации и площади сечения и, естественно, по толщине стенок. Совокупность размеров определяет пластические возможности. На профессиональном языке они называются минимально допустимым радиусом закругления. Значит, прежде чем узнать, как сделать заготовку для каркаса, нужно выяснить, какой наименьший радиус плоской округлой деформации заготовка сможет «пережить» без повреждений.

Для определения минимально допустимого радиуса сгиба квадратного или прямоугольного профиля нам нужна высота h, потому что:

• изделия с высотой профиля до 20 мм согнутся без перехода в разряд непригодного брака, если гибка будет произведена на участке длиной 2,5×h и более;
• трубопрокат с высотой профиля свыше 20 мм без потерь выдержит деформацию на участке длиной 3,5×h и более.

Обозначенные лимиты необходимы тем, кто задумал делать стеллажи, полочки и рамы для форточек или двери. Свои корректировки в область ограничений вносит и толщина стенок. Широкие трубы с тонкими стенками толщиной до 2мм вообще не рекомендуют гнуть. Лучше воспользоваться сваркой.

Домашним мастерам, решившим делать дуги для арочной теплицы, нужно учесть, что применяемые в быту изделия из обычных углеродистых или низколегированных стальных сплавов после приложения к ним усилий имеют свойство слегка «пружинить». Они как бы пытаются вернуться в прежнее состояние. Следовательно, после того как начинающий слесарь своими руками завершит гибку всех дуг, ему придется повторить обработку и вновь подогнать арки по шаблону. Желательно изначально учесть значение пластического момента сопротивления Wp. Его обычно указывают в документах продаваемого стройматериала. Чем данный момент меньше, тем меньше возни будет с подгонкой.

Способы гибки и их особенности

Сгибают профильный трубопрокат как в холодном, так и в горячем состоянии. Нагрев газовой горелкой ощутимо увеличит пластичность. Однако материал небольшого сечения превосходно гнется и без лишнего температурного воздействия, потому что тонкие трубы достаточно пластичны и легче поддаются приложенному к ним усилию.

Точных указаний по поводу применения нагрева для сгибания нет. Нормативами обозначены только размеры круглого проката, согласно чему воздействовать пламенем на обрабатываемый участок нужно при Ø 100мм и более. С квадратными и прямоугольными формами все происходит несколько иначе. На основании опыта народных умельцев:

• при высоте профиля до 10 мм заготовки однозначно гнут холодным способом;
• при высоте профиля 40 мм и более трубы гнут с нагревом.

Как проще и легче в домашних условиях согнуть профиль с высотой в интервале от 10 до 40мм, исполнителю придется решать самостоятельно. Если в арсенале мастера имеется профилегиб, с его помощью можно создать арочное закругление без нагрева. Нет аппарата, лучше заранее опробовать свои силы. Для этого нужно зажать один конец материала в тисках. На второй конец надеть трубу размером побольше, чем высота профиля, и потянуть за увеличенное подобным образом «плечо». Если получилось, нагревать металлические изделия нет смысла.

Вариант #1 – гибка с нагревом

Не поддающийся материал будем деформировать горячим методом, предварительно заполнив его песком. Так и качество обработки повысится, и равномерность сгиба обеспечится. Запасемся для работы «по горячему» брезентовыми рукавицами и приступим:

• из обрезков бруса или поленьев сделаем две пирамидальные заглушки, длина которых должна быть в 10 раз больше ширины основания. Площадь основания каждой самодельной пробки должна быть почти в 2 раза больше квадратного либо прямоугольного отверстия, которое ей предстоит затыкать;
• примерим, как «сядут» заглушки, затем на одной из них выберем с четырех сторон продольные пазы. Они нужны для выхода газа, который скопится при нагреве наполнителя;
• предварительно отжигаем заготовку на участке будущего сгиба;
• приготовим наполнитель. В качестве него возьмем чистый строительный песок средней зернистости. За неимением сыпучего стройматериала воспользуемся песком из детской песочницы. Его просеем сначала через сито с ячейками 2 или 2,5мм, чтобы убрать из набивки гравий и кумушки. Крупные включения на поверхности труб могут сформировать ненужный рельеф. Затем просеянную массу снова «пропустим», но уже через мелкое сито с ячейками 0,7мм, чтобы пылеватые частицы не спеклись при нагревании. Весь отсев, как и наполнитель по завершении действий, вернем в песочницу;
• прокалим наполнитель при температуре 150ºС;
• забьем один конец деревянной пробкой, на которой нет каналов для отвода газов. Во второй конец установим воронку. В зависимости от размера установим заготовку под углом или перпендикулярно земле. Через воронку порционно будем насыпать наполнитель. Периодически постукиваем по стенкам изделия снизу-вверх деревянной или резиновой киянкой, чтобы песок уплотнился. Сигналом о достаточном уплотнении будет глухой звук;
• закроем заполненную заготовку второй пробкой;
• отметим мелом на заготовке участок нагрева;
• закрепим заготовку либо в тисках с шаблоном, либо в зажиме. Материал со сварным швом устанавливаем так, чтобы место сварного соединения оказалось сбоку. Вдоль шва нежелательно растягивать или сжимать;
• раскалим отмеченный участок докрасна, и аккуратно придадим заготовке необходимую форму. Сгибаем в один прием поступательным нерезким движением в строго горизонтальной или вертикальной плоскости;
• после остывания сравним результат с шаблоном. Если все в порядке, выбиваем либо выжигаем пробки и высыпаем песок.

Описанная метода хороша для формирования единичных угловых сгибов, т.к. нагревать трубы несколько раз настойчиво не рекомендуют. Металл от многократного температурного шока теряет прочность. Однако при создании округлой арки многократный нагрев неизбежен. Ведь сделать работу в один прием нереально, а охлажденная до светло-вишневого оттенка, т.е. до 800ºС, заготовка может просто разорваться.

Вариант #2 – холодный метод

Пластическую деформацию профильного проката « по холодному» производят, как с наполнителем, так и без его применения. Материал с высотой профиля до 10 мм не требует заполнения. Более толстую трубу лучше заполнить песком или канифолью. Альтернативой песчаному наполнителю послужит пружина плотной навивки, размеры которой позволят плотно установить ее в полость на участке обработки. Пружинящая прокладка будет препятствовать резкому изменению сечения профиля в местах сгиба.

Гнуть «по холодному» в домашних условиях можно:

• вручную с использованием простейших приспособлений типа гибочных плит, тисков и оправки;
• с применением мобильного профилегиба – усовершенствованного аналога ручного трубогиба. Профилегиб отличается от устройства для сгибания круглых труб только формой выемки рабочего ролика;
• путем прокатки на самодельном или фабричном профилегибочном станке, который можно смастерить своими руками или приобрести в готовом виде.

Технические средства механизации гибки разумней и выгодней взять в аренду, если они нужны для разового строительства теплицы. Если в перспективе сооружение зеленых домиков для родственников и соседей или возведение красивой металлической ограды, к примеру, есть резон обзавестись собственной гибочной установкой.

Гибочные приспособления и машины

В семействе устройств и агрегатов для гибки есть представители разной степени технической сложности. Для начала рассмотрим средства для тех, кто озадачен вопросом, как и с помощью чего можно согнуть профильную трубу без применения специального оборудования. Затем перейдем к самодельным прокатным установкам.

Варианты простейших приспособлений

Использование элементарных «помощников» для холодной деформации регламентируют размеры материала:

• тонкий трубопрокат с высотой профиля до 10мм гнут с помощью горизонтальной плиты с отверстиями. В отверстия жестко установлены металлические штыри, играющие роль упоров. Сгибают изделие, расположив его между упорами, установленными в отверстия согласно радиусу гибки. Начинают от середины заготовки и постепенно продвигаются к краям. Минусы метода в приложении немалых мышечных усилий и в довольно низкой точности деформации;
• трубы с высотой профиля до 25мм гнут с помощью роликовых устройств, работающих по принципу станка Вольнова. Металлическая заготовка прочно закрепляется в тисках, а к обрабатываемой части прикладывается физическое усилие через ролик. Гибка производится качественней и равномерней, чем в предыдущем случае. Но от исполнителя по аналогии потребуются недюжинные усилия.

Для формирования изгиба с большим радиусом кривизны, типа дуг для арочного каркаса, применяются неподвижные округлые шаблоны с хомутиками для фиксации заготовки. Относятся данные приспособления к разряду плоскопараллельных пластин. Заготовка с усилием «укладывают» в паз, размеры которого равны размерам трубы. Сгибаемая вручную с помощью оправки труба принимает форму заданного контура.

Модернизированная гибочная плита

Если домашний слесарь не обделен физической силой, для собственных нужд ему пригодится простейший инструмент для довольно трудоемкой деформации профильной трубы. Его можно выполнить в виде панели, прикрепляемой струбцинами к рабочему столу или к верстаку. В приведенном на фото случае гибочная пластина приварена к металлическому постаменту, а вот он-то прикручен четырьмя болтами к бетонному полу мастерской. Чтобы убрать приспособление по завершению работы достаточно будет вывернуть болты. Никаких крепежных штырей после демонтажа не остается и не возвышается над поверхностью пола, значит, ничего не будет мешать передвижению и создавать травмирующих угроз.

Принцип изготовления рабочей плоскости предельно прост:

• Гибочной плитой служит панель, вырезанная из толстого листового железа.
• Панель приварена к профильной трубе, устанавливаемой по телескопическим правилам в стойку пьедестала.
• В рабочей плоскости просверлено два отверстия под болты, являющиеся упорами.
• Радиус гибки регулируется с помощью установки на один из болтов насадок подходящего размера.
• С целью сохранения соосности отрезков, прилегающих к сгибу, над заготовкой устанавливается металлическая пластина, фиксируемая болтами.

Постамент многофункционален. У его владельца есть возможность использовать его в качестве миниатюрного верстака для выполнения внушительного количества слесарных операций.

Оправка для сгибания профильной трубы

Метод подходит для изделий с высотой стенки до 25мм. Мастеру потребуется большой по площади верстак и значительное по объему свободное пространство вокруг рабочей зоны. Один край верстака перфорируется часто расположенными отверстиями для крепежа оправки и для выбора оптимального положения детали, фиксирующей трубу. Шаблон для предстоящей пластичной деформации вырезается из толстой фанеры. Правда, фанерная оправка пригодна лишь для разовых гибочных процедур. Если работ по сгибанию предстоит проделать немало, оправки лучше сварить из стального уголка.

Использование ручного профилегиба

Значительные объемы работ по деформации нуждаются в механизации. Массовое изготовление изогнутых деталей отнимет у исполнителя слишком много здоровья. Чтобы облегчить гибку, желательно сделать станок по чертежу. Применяют их в основном для работ с заготовками крупного размера. Основными рабочими органами ручного агрегата являются три валка, два из которых закреплены неподвижно. Изменение положения третьего подвижного валка определяет угол сгибания.

Если вышеописанные способы не приемлемы, то у будущего владельца теплицы есть два выхода – аренда ручной установки или заказ изготовления округлых деталей. Процесс деформации заготовки продемонстрировало видео: как легче согнуть профильную трубу – многократной прокаткой или физическим воздействием, решать исполнителю.

При работе вручную важно соблюсти правила гибки профильных труб и не делать резких движений. Нужно следить за равномерностью деформации с внешней и внутренней стороны проката. Однако не следует слишком расстраиваться из-за мелких складок на внутренней поверхности сгиба: их можно исправить ударами молотка. Перед началом работ надо сделать шаблоны из проволоки, ДСП или гипоскартона для сверки и получения результата, соответствующего проекту.

Оцените статью: Поделитесь с друзьями!

чертежи, видео, работа в домашних условиях

Трубогиб — это разновидность прокатного стана, предназначен для изгиба под заданным радиусом труб различного сечения и диаметра.

О том, как именно он работает и как его можно сделать самому в домашних условиях, и пойдет речь в этой статье.

Назначение

Очень часто при работе с металлической трубой обычного (круглого) и прямоугольного (профильного) сечения требуется их изогнуть на определенный угол. Такая необходимость возникает вне зависимости от вида работ — прокладка ли это трубопровода по цеху, установка сплит-системы в квартире или же сварка из профтрубы скамейки или беседки на дачу.

Тонкие трубки, к примеру, медные, часто использующиеся в системах кондиционирования, можно согнуть руками, но изгиб вручную всегда нестандартный, а проще говоря — кривой. Для серьезного производства это неприемлемо. А толстую стальную трубу, особенно профильную, согнуть вручную невозможно. Вот в этой-то ситуации и приходят на помощь трубогибы. Они могут аккуратно, точно по заданному радиусу изогнуть трубу, не допуская разрывов, утончения стенок и иных деформаций металла.

Принцип работы

Принцип работы любого станка для изгибания труб, несмотря на большое разнообразие конструкций, одинаков:

• Трубка либо фиксируется в двух точках, условно назовем их А и В, а в точке Б, находящейся между ними, на нее осуществляется силовое воздействие, которое приводит к образованию изгиба. Фактически это разновидность пресса.
• Либо используются только две точки, одна из которых фиксирует трубу в пространстве, позволяя свободно скользить вперед-назад (в одной плоскости), а вторая представляет собой вращающийся роликовый зажим. Конец профиля зажимается в фиксаторе, ролик делает оборот на определенное количество градусов, профиль соответственно изгибается.

Существует множество разновидностей трубогибов, но все они обладают сходными элементами конструкции: в них есть одна или две стационарные точки фиксации для трубы и одна — подвижная. Ее ход в заданной плоскости и приводит к изгибу профиля.

В качестве точек опоры всегда используются ролики или вальцы. Изгиб трубы в жестких зажимах возможен, но легко может привести к разрыву материала. Если же профиль может свободно скользить в роликах, то он не повреждается.

Для сгибания профильных труб с сечением в виде прямоугольника и квадрата используется тот же принцип, что и для круглого сечения. Только трубогиб должен был собран на роликах с соответствующим желобом, иначе это вызовет деформацию профиля, а возможно и выход из строя всего механизма.

Разновидности

В первую очередь трубогибы делятся на ручные и автоматические. Первые предназначены для работы с профилем небольшого сечения, до 40х40 мм, поскольку более толстую трубу даже с помощью рычага согнуть руками невозможно. В быту используют преимущественно их, при этом встречаются мобильные и стационарные устройства.

Автоматические прокатно-изгибочные станы предназначаются для промышленных условий. Как правило, они стационарного типа.

Они оснащаются электрическим приводом от двигателя соответствующей мощности. Встречаются гидравлические или комбинированные — электрогидравлические модели.

Основная классификация идет по принципу действия:

• домкратный (или арбалетный),
• вальцовочный,
• намоточный.

Первые два типа конструктивно очень схожи между собой. Есть два валика, через которые протягивается труба. На домкрате или прессе размещен третий валик или полукруглый упор, который осуществляет давление на профиль. Разница только в том, что при вальцовке профиль прогоняется под прессующим валиком с определенной скоростью, а сам валик закреплен неподвижно. А при использовании трубогиба «арбалетного» типа наоборот, на неподвижный отрезок профиля осуществляет давление опускающийся пресс.

Намоточный тип подразумевает, что изгибаемый материал фиксируется в одном ролике (или системе роликов) и наматывается на другой.

Каждый вид конструкции имеет свои достоинства и недостатки:

• «Арбалет» конструктивно проще всего, его легче сделать в домашних условиях из обычного домкрата. Но аккуратно выгнуть конец трубы с его помощью сложно, кроме того, при изгибе на большой радиус он может привести к разрыву металла.
• Вальцовочный станок обеспечивает высокое качество изгиба на любой радиус, но нуждается в двигателе для протяжки трубы. Именно этот тип чаще всего можно встретить в заводских цехах.
• Намоточный бывает как стационарным, так и мобильным (ручным). Он особенно удобен для труб небольшого и среднего диаметра. Основным его недостатком является невозможность изменять окружность изгиба и варьировать радиус: они всегда зависят от ролика намотки.

На заметку: в промышленности активно используются трубогнущие станки с ЧПУ, которые могут выполнять из труб любые гнутые конструкции согласно заложенной программе.

Как сделать трубогиб своими руками?

Если вам необходим трубогиб для ремонтных работ по дому или даче, а работа планируется с трубами небольшого диаметра, то можно не покупать дорогое устройство, а смонтировать его своими руками из подручных средств. Вариантов изготовления существует бесчисленное множество.

Перед началом работы вам понадобится определиться с сечением и формой профиля труб, которые вы будете гнуть. Ширина и форма желоба роликов должны точно соответствовать диаметру и сечению трубы, иначе она либо застрянет в них, либо будет «гулять», что приведет к неровному изгибу или другим деформациям. Труба должна входить между роликами как влитая, не застревать и не болтаться. Либо необходимо использовать цилиндрические вальцы без желоба и контролировать протяжку вручную.

Также в работе вам могут помочь следующие чертежи:

Изготовление трубогиба вальцовочного типа

1. На любое подходящее основание монтируется сварная рама. В нее устанавливаются два опорных ролика. В данном случае на рисунке расстояние между ними можно варьировать благодаря установке в пазы — чем больше расстояние, тем больше радиус изгиба.
2. Ролики соединяются между собой через шкив велосипедной цепью, приводным ремнем и т. д так, чтобы они вращались одновременно.
3. К раме приваривается или крепится на болтах конструкция, состоящая из опорного ролика с держателем и простого винтового механизма. Вместо прижимного винта можно использовать обычный домкрат.

Принцип действия прост: изгибаемый материал вставляется между опорными вальцами, сверху опускается ведущий ролик, обеспечивая необходимый прогиб. Чем сильнее нажатие, тем больше изгибается профиль. Если необходимо равномерно изогнуть большой отрезок трубы, например, для формирования основы под крышу теплицы, ролики приводятся в действие посредством ремня или цепи (вручную либо с помощью электродвигателя), в результате чего трубка протягивается и равномерно изгибается.

Изготовление трубогиба намоточного типа

Если возникла необходимость гнуть трубы небольшого сечения, но с малым радиусом изгиба, то можно собрать самодельный трубогиб намоточного типа.

Конструкция чем-то похожа на закруточную машинку для домашнего консервирования. Главная часть — два ролика с прямоугольными желобами точно по форме трубы. Ведущий ролик (на рисунке — большой) крепится на любое основание. Он будет обеспечивать радиус и закругление гибки трубы.

Малый ролик монтируется на рычаге. Конструкция работает следующим образом: один конец профиля вставляется в фиксатор. Профиль заправляется между роликами. С помощью мускульной силы (как правило) рычаг «наматывает» трубу на ведущий ролик.

Трубогиб профильной трубы сделанный своими руками: виды конструкций, фотографии, чертежи

Одним из металлических материалов, нашедших широкое применение в последние годы на территории нашей страны стали профилированные прямоугольные трубы различного сечения. Их используют и для установки забора из профлиста или сетки–рабицы, и для изготовления садовой мебели, и для монтажа навесов для автомобилей или гаражей. Часто технология производства тех или иных изделий требует получения загиба профильной  трубы под тем или иным углом, а также по дуге окружности различного диаметра. Для этих целей целесообразно изготовить трубогиб для профильной трубы из подручных материалов. Основные конструкции профилегибов и технологию их самостоятельного производства рассмотрим в рамках данной статьи.

Ручной профилегиб своими руками

Первый вариант изделия позволяет получить радиальный загиб прямоугольной трубы вплоть до получения кольца.

Принцип  работы данного трубогиба  основан на использовании двух опорных и одного рабочего ролика, который и оказывает постепенное деформирующее давление на заготовку. При этом, основной рабочий стальной вал имеет определенный свободный ход, ограниченный размером направляющих.

Для изготовления направляющих трубогиба необходимо приготовить четыре отрезка стального уголка 50×50 длиной по 300 миллиметров, а также несколько стальных пластин толщиной 5-8 миллиметров. Большая пластина будет играть роль основания всей конструкции, поэтому к ней будут крепиться с помощью сварных швов уголковые направляющие и на болтах вспомогательные ролики.

Значительно облегчить процесс сборки направляющих трубогиба, обеспечить необходимое их взаимное расположение и зафиксировать непосредственно при выполнении соединения между собой и присоединения к стальному основанию могут помочь деревянные шаблоны, выпиленные из доски толщиной 25-30 миллиметров. А усилить механическую прочность основания, призваны привариваемые снизу два куска стального уголка, равные по длине нижней пластине. В верхней части направляющих необходимо приварить стальную пластину, в которой просверлено отверстие, диаметр которого больше диаметра винта, оказывающего давление на рабочий вал приспособления.

Для получения достаточного давления без опасения выхода из строя резьбы винта или опорной гайки можно использовать детали, имеющие кинематическую резьбу прямоугольного или трапециевидного сечения. Простейший вариант подобных детали можно найти от пришедших в негодность слесарных тисков. Имеющаяся у винта рукоятка значительно облегчит всю дальнейшую работу. После установки на болтах направляющих роликов, приспособление может быть использовано для выполнения гибки профильных труб различного сечения. Для удобства работы по  изготовлению трубогиба своими руками приводим сборочный чертеж изделия.

Чертежи трубогиба для профильной трубы

Сталь, как и другие сплавы отличается высокой прочностью. При этом она имеет и другое очень важное свойство – пластичность. Именно благодаря ей материал может изменять первоначальную форму не разрушаясь и сохранять полученную форму в дальнейшем. Еще одним существенным свойством металлов и сплавов, присущим им в той или иной степени является упругость. Под ее действием профильная труба стремится вернуться в первоначальную форму. Таким образом, весь процесс деформации (гибки) металла связан с использованием пластичности и преодолением упругости без использования ударных нагрузок, которые могут привести к образованию на поверхности материала вмятин или разрывов.

Простое приспособление для гибки профильной трубы

Второй вариант трубогиба основан на использовании физической силы человека и использовании различной формы оправок для получения загиба того или иного радиуса. Его основой является достаточно большой стол-верстак, имеющий покрытие в виде стального листа. На одной из кромок установлен упор для фиксации свободного торца профилированной заготовки квадратного сечения со сторонами 20×20 или 25×25 миллиметров.

Рядом с упором, на расстоянии, примерно равном ширине обрабатываемой заготовки крепится оправка, фиксирующаяся на крышке верстака с помощью струбцин и стальных стержней, устанавливаемых в соосно просверленные отверстия. После предварительной подготовки противоположный конец заготовки перемещается по дуге большого диаметра вокруг оправки и деформируется в дугу.

Данный принцип формования профильных заготовок не возможен без обеспечения необходимого свободного пространства вокруг рабочего стола, а так же без жесткой фиксации самого верстака к полу помещения, в котором он установлен.

При выполнении большого количества стандартных дуг, имеющих тот или иной радиус закругления, следует позаботиться об изготовлении в достаточном количестве оправок. Рассмотрим строение одной из них.

Основой детали является уголковый прокат с посадочными отверстиями для фиксации на кромке верстачной крышки. Рабочая поверхность выполнена из двух сваренных между собой квадратных профилей. Петля в левой части данного профилегиба позволяет надежно зафиксировать один край деформируемой трубы, а приваренные между уголком и гнутым профилем ребра жесткости обеспечивают необходимую жесткость, позволяющую противостоять образующимся рабочим нагрузкам достаточно большой величины. Как правило, на каждый вид работ сложно заготовить заранее необходимые приспособления. Но в мастерской, работающей с гибкой профильных труб долгое время, скапливается большое количество различных оправок.

Кроме металлических оправок могут быть использованы приспособления из плоских листовых заготовок большой прочности. Для удобства дальнейшей эксплуатации лучше промаркировать каждую рабочую кромку, указав радиус закругления.

Трубогиб  – третий вариант

Кроме радиальных сгибов может возникнуть необходимость получения гибки деталей под теми или иными углами.

Для этих целей может быть использовано следующее приспособление, представляющее собой небольшой стальной столик на стойки с расположенными на нем рабочими узлами.

Основанием для получения загиба трубы является стальной валик диаметром 80-100 миллиметров. Особенностью его является приваренный по кромке стальной стержень, который позволяет частично вдавливать внутреннюю поверхность профиля. Фиксация заготовки выполняется при помощи болта большого диаметра, устанавливаемого в соответствующее отверстие.

Такое приспособление вполне может быть изготовлено в рамках небольшого гаража или сарая.

Для облегчения преодоления сопротивления заготовки деформации внутрь нее до места гибки можно вставить квадратный стальной стержень подходящего размера. Используя подобный трубогиб, возможно получение сгиба в любой точке детали.

Для примера напоследок профилегиб с электроприводом:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Мини трубогиб. | Домой Модель Машинист двигателя

Миниогибочные губки

Привет,
Я приложил PDF-файл оригинального документа г-на Кларка от модельного инженера 1956 года. Я не хотел публиковать ранее из соображений авторского права, но обнаружил, что нынешние владельцы журнала имеют авторские права только на опубликованные статьи, поскольку они принадлежат им, авторские права на статью, опубликованную ранее, вернулись к первоначальному автору, и, если он пожелает, я буду убери это. Я считаю, что именно по этой причине Джон Том может публиковать проекты ME с эпохи до нынешних владельцев журнала.

В любом случае, перейдем к изготовлению челюстей для гибочного станка. Они сделаны из двух заготовок 3/4 дюйма (20 мм) на 3/8 дюйма (10 мм) и плоской заготовки длиной 1 3/4 дюйма (44 мм). Чтобы сделать полукруглые продольные вырезы для зажима, он предлагает установить их. на токарном станке поперечно сдвиньте бок о бок на подходящей насадке для увеличения высоты и с уплотнением 1/16 дюйма (я использовал 0,7 мм) между кулачками в продольном направлении, а затем и сверление с помощью установленного в патроне сверла 5/16 дюйма (8 мм).

Я сделал это иначе. Я склеил заготовки челюстей рядом с полосой тонкой нержавеющей стали между ними, затем я установил их вертикально в губках тисков моего фрезерного станка так, чтобы они были прижаты друг к другу и убедились, что они находятся в вертикальном положении. предотвратить их разрушение во время сверления. Затем я установил центр кулачков для просверливания в центре фрезы, используя «вигглер», просверливал точечное сверление и, наконец, использовал 8-миллиметровое сверло для просверливания отверстий до нужного размера. Я не пробурил пилотную дрель из-за того, что она была настроена, должно было быть все или ничего, и, к счастью, это было «все». Я, конечно, принял дополнительные меры предосторожности, потому что, несмотря на то, что я занимаюсь такими вещами с 1963 года, у меня все еще есть два хороших глаза, восемь рабочих пальцев и два больших пальца.

Посмотреть приложение 117526

Зажимы просверлены Обратите внимание на другие отверстия.

Находясь в патроне фрезерного станка, я также просверлил отверстие, которое является основой для выреза в неподвижной губке, чтобы можно было производить изгиб на 180 °.Я просверлил 3 отверстия под заклепки в этом рысканье и отверстие 1 x 10 мм для зажимного кулачка в подвижной губке Вы можете увидеть это на фотографиях выше и ниже

Посмотреть приложение 117527

Другой вид губок

Это более наглядно показано расположение отверстий в губках. Отходы были удалены из неподвижной губки, где можно увидеть длинное отверстие, чтобы образовалась ступенька для зазора трубки при повороте на 180 °, как упомянуто выше. как можно увидеть ниже. Будучи мазохистом, я использовал ножовку и напильник, чтобы убрать мусор.Мне нравится делать что-то вручную по нескольким причинам. Во-первых, мне нравятся тихие, нежные ритмы, связанные с ножовкой, опиливанием и т.д. Я очень рад вручную отрезать отрезок из круглого бруса диаметром 50 мм (2 дюйма) при изготовлении колес локомотива и сделать этот отрез точным, чтобы длина могла быть сокращена за один проход, как правило, иногда я могу немного отклониться, но Обычно это происходит потому, что мне не хочется менять слегка изношенное лезвие.
Такие упражнения также помогают предотвратить потерю мышечной массы, которая является частью старения и малоподвижного образа жизни. В процессе ножовки задействуются многие мышцы верхней части тела, а не только руки, и, конечно же, я делаю это стоя, поэтому мои мышцы ног получают небольшую тренировку, чтобы добавить к моей ходьбе. Сэкономил состояние на гонорарах в спортзале и занимался садоводством.

Вид приложения 117528
Вид, показывающий фиксированную губку, форма которой допускает изгиб на 180 °

My Clarke также предлагает не использовать развертку, так как текстура, оставшаяся от укропа, поможет захвату губками. Я сделал пару втулок, чтобы в моем случае можно было разместить трубки диаметром 2 и 3 мм, и при необходимости сделаю больше. Их можно увидеть на картинке выше, и они просто подвергли латунь, оставив воротник, затем просверлили соответствующий размер, а затем продлили с обеих сторон. Прорезь проходит полностью вдоль одной стороны, но останавливается на расстоянии примерно 5 мм от конца с другой. Затем этот участок истончают, чтобы оставить примерно 2 мм материала. Я использовал младшую ножовку, чтобы разрезать прорези, так как я не беспокоился о настройке продольной пилы на моем фрезерном станке для такой небольшой работы.

Посмотреть приложение 117529
Изображение, показывающее ось шарнира, эксцентрик (в центре слева) и зажимную губку (вверху слева)

Чтобы прикрепить фиксированную губку к опорной плите тисков, я приклеил губку к опорной плите с помощью суперклея (цианакрилата) просверлил отверстия насквозь подходящим сверлом, затем просверлил размер резьбы для винтов M3 (для временной фиксации), используя мой саморез, чтобы обеспечить вертикальные резьбовые отверстия, а затем закрепил винтами с потайной головкой M3. Зажимная губка была немного сложнее, так как центр отверстия опирается на эксцентрический центр кулачка, а не на отверстие в самой губке.Я сделал это путем легкого зажима незакрепленной губки на месте с кулачком, установленным в отверстии в наборе губок, непосредственно перед приложением полного зажимного давления. Мне нужно было найти центр этого эксцентричного отверстия в опорной плите, и я не знал, как это сделать, и я уверен, что большинство из вас знает метод. Что я сделал, так это то, что пока все было зажато в нужном положении, я сделал кусок латуни, чтобы он соответствовал эксцентриковому отверстию, и просверлил отверстие 1,6 мм в центре, чтобы разместить старую иглу граммофона (из которых у меня есть несколько, чтобы сделать сменные концевые скрайберы, и работают на удивление хорошо).Латунь вставляли в эксцентрическое отверстие, вставляли иглу граммофона и ударяли молотком по центру отверстия. Я рад сообщить, что ни одна игла граммофона не была повреждена или иным образом повреждена при изготовлении этой гибочной машины.

Вот и все, что можно сказать о создании челюстей. Я все еще жду заклепки из мягкого железа с потайной головкой, вы не поверите, как их сложно найти. Возможно, мне придется обойтись самодельными латунными, которые будут достаточно прочными для такого легкого зажима.Если что-то нуждается в разъяснении, дайте мне знать, и я сделаю все возможное, чтобы угодить!

Полное руководство по выпуску выхлопных труб

В этой главе я обсуждаю трубу, которая направляет выхлопные газы от коллекторов к окончанию выхлопного тракта, а также размеры трубы, материалы, методы изгиба, зажимы трубы и опоры трубы. .

---

Этот технический совет взят из полной книги ПРОИЗВОДИТЕЛЬНОСТЬ ВЫХЛОПНЫХ СИСТЕМ: КАК РАЗРАБОТАТЬ, ИЗГОТОВИТЬ И УСТАНОВИТЬ.Подробное руководство по этой теме вы можете найти по этой ссылке:

УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ ЗДЕСЬ

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ: Пожалуйста, не стесняйтесь поделиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете. Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/performance/the -правляющая-выхлопная труба с полным набором характеристик /

---

Материалы

Чтобы выбрать выхлопную трубу для конкретного применения, сначала рассмотрите свой бюджет.Факторы затрат включают материалы, количество труб (одинарная или двойная система), нанесение специального покрытия и работу по гибке труб. Нержавеющая сталь дороже низкоуглеродистой стали. Преимущества использования нержавеющей стали – более длительный срок службы с точки зрения коррозионной стойкости и превосходная теплопередача. Если у вас ограниченный бюджет, если вы не планируете эксплуатировать автомобиль в различных климатических условиях и не слишком озабочены поверхностной коррозией, то вам, безусловно, подойдет мягкая сталь. Трубы из низкоуглеродистой стали доступны в виде голой стали, но также обычно предлагаются с коррозионно-стойкой алюминизированной или оцинкованной поверхностью. Если ваш бюджет позволяет, предпочтительнее нержавеющая сталь, особенно с точки зрения долговечности и долговечности внешнего вида.

Рекомендации по установке и зазору

Что касается установки на автомобиль, вы можете собрать систему, купив трубы различной формы (прямые, предварительно изогнутые под углом 45 и 90 градусов и т. Д.) И обрезав их по длине. Отрезки между трубами должны быть либо сварены, либо соединены зажимом. Другой вариант – приобрести предварительно сформированный комплект, который уже имеет форму, подходящую для вашего конкретного автомобиля.Многие производители предлагают комплектные системы для популярных автомобилей, включая трубы и глушители, которые обычно требуют только сборки и установки.

Еще один вариант – настроить всю систему выпуска выхлопных труб для вашего конкретного применения. Индивидуальный подход часто требуется для уникальных приложений, таких как специальные уличные штанги, где заранее спроектированная система может быть недоступна. Выбор вашей системы трубопроводов зависит как от стоимости, так и от того, какой объем работы вы предпочитаете выполнять самостоятельно.

Выбор диаметра трубы должен основываться на размере двигателя и существующем или планируемом уровне мощности в лошадиных силах. Обычно для применения в двигателе V-8, ориентированном на рабочие характеристики, требуется диаметр трубы от 2,5 до 3,5 дюймов. Имейте в виду, что для любого конкретного случая диаметр трубы должен быть немного больше для одиночной выхлопной системы, чем для двойной. Однако больше не всегда лучше. Если труба слишком большого диаметра, вы теряете скорость потока выхлопных газов, что может фактически снизить производительность двигателя.Обратите внимание на проблемы с зазором на всю ходовую часть. Размещение труб слишком близко к полу может привести к чрезмерной теплопередаче на пол и ковер. Кроме того, если трубы расположены достаточно близко к полу, раме или подрамнику, они могут соприкоснуться, что приведет к раздражающему удару или раздражающему резонансному шуму. Помните, что выхлопная система соединена с двигателем и перемещается в зависимости от движения двигателя на опорах. В отличие от некоторых гоночных автомобилей с жестко установленным двигателем, у уличных автомобилей есть опоры двигателя и трансмиссии, обеспечивающие некоторую степень соответствия.

Точный изгиб оправки позволяет производителю жатки добиться точности Убедитесь, что трубы должным образом очищают трансмиссию и карданный вал. Если трубы расположены слишком близко к трансмиссии, температура трансмиссионной жидкости может повыситься, что потенциально может привести к повреждению трансмиссии. Вообще говоря, я поддерживаю зазор не менее 1 дюйма между выхлопной трубой и трансмиссией или линиями охлаждения трансмиссии. Обратите внимание на зазор карданного вала, чтобы трубы не соприкасались с карданным валом.При пробном монтаже труб поддерживайте автомобиль на подъемнике или стойках и позвольте задней подвеске висеть без нагрузки. Если вы планируете использовать кроссовер с двухтрубной системой, убедитесь, что кроссовер очищает карданный вал даже при ненагруженной задней подвеске.

Если вы не используете боковую вытяжку, ваши трубы направляются к области заднего бампера. В результате трубы должны проходить над задней осью или под ней. Если трубы проходят через ось, достаточный зазор между трубами и картером оси имеет решающее значение.Когда подвеска автомобиля загружена, сожмите подвеску, попросив помощника подбрасывать заднюю часть автомобиля вверх и вниз, наблюдая за зазором между кузовом и осью. Если трубы проходят под осью, проверьте зазор при ненагруженной задней подвеске. Выхлопная система любого транспортного средства должна выходить за пределы тела, чтобы выхлопные газы не попадали в салон автомобиля. Если вы планируете установить выхлопную систему во всю длину с трубами, выходящими из задней части, наконечники должны быть на одном уровне с задним бампером или немного за ним.Если трубы недостаточно длинные или если вы хотите улучшить внешний вид, добавьте выхлопной наконечник из нержавеющей стали или хрома на выход каждой трубы. Поскольку выхлопные патрубки видны, предпочтительнее использовать нержавеющую сталь из-за ее коррозионной стойкости.

При планировании места прокладки выхлопной трубы всегда помните о требованиях к подвеске для труб. Система должна иметь надлежащую опору, чтобы свести к минимуму движение и избежать нагрузок. Если система не поддерживается должным образом, вес глушителей и труб может легко вызвать чрезмерное напряжение в ряде мест, в том числе на коллекторе коллектора и даже на всем протяжении крепления фланца коллектора на головках цилиндров.Избегайте использования твердых вешалок на улице. Все опорные подвески должны обеспечивать некоторую степень податливости, чтобы выдерживать вибрацию выхлопной системы, раскачивание двигателя при ускорении и замедлении, а также позволять выхлопным трубам расширяться и сжиматься при нагревании и охлаждении. Если вы решите использовать привлекательные подвески для заготовок, они должны иметь, по крайней мере, термостойкие втулки.

Размер выхлопной трубы

Как и в случае карбюраторов или распредвалов, больше не обязательно лучше. Диаметр выхлопной трубы должен соответствовать объему двигателя и уровню выходной мощности. Хотя труба большего диаметра может выглядеть круто, если диаметр слишком большой для применения, вы теряете скорость выхлопа, и в результате страдает мощность от низкого до среднего диапазона. В мире труб указанные диаметры всегда относятся к наружному диаметру трубы. В результате внутренний диаметр немного меньше, величина которого определяется толщиной стенки трубы / калибром.

Труба CFM

Вам необходимо определить объем впуска двигателя, а затем приблизительно сопоставить этот объем для выхлопных газов.Формула (которая также содержится в главе 7) для нахождения этого:

Объем впуска двигателя = об / мин x 0,001 x рабочий объем ÷ 2

Как вы могли догадаться, выхлопная труба начинается с прямой длины. Это один из складских запасов стойких труб из нержавеющей стали на заводе Corsa.

Изгиб Crush оставляет характерную выемку вдоль горловины изгиба. Эта деформация приводит к некруглому поперечному сечению в области изгиба. Хотя это, безусловно, функционально, с точки зрения высокой производительности, это не обеспечивает оптимального потока.

Например, если ваша цель – получить оптимальную производительность, скажем, при 4000 об / мин, а рабочий объем двигателя составляет 350 кубических сантиметров, объем составляет 700 кубических футов в минуту (4000 x 0,001 x 350 ÷ 2). Общий CFM выхлопных труб должен быть в том же диапазоне. Чтобы определить идеальный диаметр выхлопной трубы, см. «Диаметр выхлопной трубы» на странице 138. Чтобы получить точную оценку пропускной способности трубы, см. «Труба CFM» на странице 139.

Гибка труб

Для выхлопной трубы автомобиля доступны три типа изгиба трубы: раздавливание, складывание и оправка.Процесс гибки можно выполнять вручную или с помощью гидравлики.

Гибка с раздавливанием

Также называемый прессовым, плунжерным или компрессионным изгибом, раздавливающий изгиб относится к изгибу трубы, для которого используются только радиальная матрица и опорные башмаки, без поддерживающей оправки, размещенной внутри трубы. Результат, хотя и функциональный, – изгиб на внутренней стороне радиуса. Когда труба протягивается через радиальную матрицу, внешняя часть изгиба трубы (называемая пяткой) растягивается, в то время как внутренняя часть изгиба (называемая горловиной) сжимается, оставляя небольшое углубление вдоль внутренней части изгиба.

Выхлопные трубы, предназначенные для установки на конкретных серийных автомобилях, включают в себя соответствующие подвесные штифты, уже приваренные на месте.

Производители выхлопных труб обычно производят трубы для конкретного применения в транспортных средствах в больших количествах в определенный день, поэтому калибровка инструментов и станков не требует изменения в течение этого дня.

Несмотря на то, что трубы можно сгибать с помощью процесса складывания или раздавливания для OEM и OEM-замен, большинство высокопроизводительных труб изгибаются на оправке, чтобы максимизировать поток и получить приятный внешний вид.

Производители выхлопных труб часто хранят свои прототипы труб для справки, если в будущем потребуются какие-либо изменения. Это лишь некоторые из сотен шаблонов проектирования в Stainless Works.

Морщинистое изгибание приводит к появлению серии морщин вдоль горловины изгиба. Труба нагревается до размягчения металла, а затем изгибается. Когда труба изгибается, внешняя часть изгиба трубы растягивается, а область горловины сжимается, заставляя внутреннюю часть изгиба складываться в виде складок.Обычно это встречается на трубах, выпускаемых производителями оригинального оборудования или заменяющих их.

Это один из самых распространенных и наиболее экономичных с точки зрения оборудования видов гибки. Типичный вытяжной цех, вероятно, использует этот тип гибки. В то время как гибка оправки может привести к получению гладкой, однородной поверхности как с внешней, так и с внутренней стороны радиуса изгиба, дробильный станок обеспечивает, за неимением лучшего термина, оригинальный внешний вид фабрики. Изгиб с раздавливанием дает некруглую, несколько эллиптическую форму, которая немного ограничивает поток.

Изгиб морщин

В этом процессе гибки, который также называют складчатым изгибом, не используется оправка. Тепло нагревается до тех пор, пока труба не раскалится докрасна. Когда труба продвигается вдоль фильеры, внутренняя горловина изгиба сжимается, образуя серию складок в форме гармошки. Этот тип изгиба обычно встречается во многих трубах OEM и послепродажного обслуживания с прямой заменой.

Морщинистые изгибы немного уменьшают внутренний диаметр, а также создают серию выступов, которые могут влиять как на поток, так и на звук.Этот тип изгиба, который приводит к появлению складок по внутреннему радиусу, обычно достигается во время высокопроизводительного процесса. Изгибание складок не является обычным явлением для гибки своими руками или в любом специализированном магазине.

Изгиб оправки

Изгиб и раздавливание искажают диаметр трубы в области изгиба. Изгибание оправки может обеспечить более гладкий, практически непрерывный конечный продукт без перегибов и складок. Гибка на оправке отличается от гибки с раздавливанием тем, что оправка находится внутри трубы.Оправка поддерживает внутренние стенки трубы, когда труба проходит через матрицу и опорные башмаки, что приводит к изгибу, который практически не имеет изменений диаметра или профиля. Оправка также смазывается, обычно литиевой смазкой, для обеспечения плавного скольжения внутри трубы. Однако то, что оправка помещается внутрь трубы, не означает автоматически, что у вас не будет небольшой деформации внутри радиуса изгиба.

Оправки состоят из серии шариков с закругленными гранями с радиусными гранями, которые скреплены гибким тросом.Ряд шариков (обычно изготовленных из латуни) может изгибаться и следовать радиусу изгиба, поддерживая внутренние стенки трубы во время процесса изгиба. Ширина и количество шариков влияют на окончательный вид. Кроме того, чтобы добиться сверхгладкого внутреннего изгиба, на гибочном станке используется шлифовальная матрица, которая сглаживает любые неровности при прохождении трубы через матрицы, что приводит к плавному изгибу, сохраняющему исходный диаметр и улучшающему внешний вид. в то же время.

Изгиб на оправке благодаря внутренней опоре трубы во время процесса гибки, сохраняет круглый и постоянный внутренний диаметр и не подвержен внешней деформации.

Вот сравнение изгиба оправки (слева) и деформации (справа). Обратите внимание на деформацию внутреннего радиуса (стрелка) деформируемого изгиба.

Для гибки труб на оправке используется оправка, вставляемая в трубу в области изгиба, чтобы поддерживать трубу и предотвращать ее сжатие или деформацию.Оправка состоит из серии «шариков», скрепленных тросом. Диаметр, ширина и количество шара определяются диаметром трубы, длиной изгиба и углами изгиба, которые необходимо выполнить.

Шарики оправки могут вращаться по траектории ленты. По мере того как труба изгибается в радиусной матрице и ее опорных башмаках, серия шариков следует за изгибом, обеспечивая опору для стенки трубы.

Оправка устанавливается в зависимости от диаметра изгибаемой трубы. На шарики оправки наносится смазка, обеспечивающая плавное скольжение по трубе.

Грязесъемник расположен на одной линии с радиусным штампом. Это позволяет сгладить незначительные деформации поверхности трубы, вызванные изгибом оправки.

Дробилки чаще всего используются в автосервисах и местных трубогибочных мастерских. Ручной или полуавтоматический станок требует, чтобы оператор располагал трубу для каждого изгиба.

Оборудование для гибки оправки дорогое и, как правило, используется только в высокопроизводительных цехах по производству выхлопных газов и специализированных выхлопных цехах.Если вы приобретаете коллекторы у любого из ведущих производителей, трубы гнуты на оправке, как и выхлопные трубы от производителей выхлопных систем, таких как Stainless Works, Corsa, Borla, Flowmaster и т. Д. Многие независимые специализированные магазины предлагают гибку на оправке, если вам это необходимо. иметь специальные компоненты выхлопной системы, изготовленные на заказ, чтобы соответствовать вашему автомобилю, а стандартные системы недоступны. По сравнению с гибкой с раздавливанием или сгибанием гибка на оправке является более предпочтительным методом, поскольку она обеспечивает плавные и последовательные изгибы.Фактически, он не производит резких изменений объема в области изгиба: может быть достигнута оптимальная производительность двигателя. Предварительно изготовленная изогнутая на оправке труба или изготовление нестандартной трубы с использованием изгиба на оправке является более дорогостоящим, но с точки зрения оптимизации производительности и внешнего вида оно того стоит. Ты получаешь то, за что платишь.

Ручные гибочные станки

Комплект с ручным управлением, включающий набор штампов и опорных башмаков, позволяет вручную сгибать выхлопную трубу.Грубая сила с помощью рычага, который протягивает трубу через гибочную головку, выполняет гибку. Это дешевый, но трудоемкий маршрут. Хотя ручные трубогибы для выхлопных труб подходят для выполнения основной функции изгиба трубы под заданным углом, результаты далеко не идеальны для получения оптимальных результатов. Поскольку у трубы нет внутренней опоры, ручное изгибание приводит к изгибам и участкам раздавливания на внутренней стороне изгиба. Если вас не заботит однородность диаметра или внешний вид трубы, вам, безусловно, подойдут ручные гибочные станки.Машины имеют широкий диапазон как по стоимости, так и по качеству. Недорогие импортные инструменты можно купить всего за 200-700 долларов, но качество может сильно различаться. Имейте в виду, что существует разница между трубогибами и трубогибами. Недорогие трубогибы, которые выполняют надлежащую работу, обычно подходят для труб малого диаметра до примерно 1/2 дюйма в диаметре. Дешевые трубогибы, доступные в магазинах со скидкой, обычно предназначены для гибки тонкостенных труб диаметром до 2 дюймов.

Чтобы приспособить выхлопные трубы, трубогиб должен работать с трубами запланированного диаметра, который, вероятно, находится в диапазоне от 2,5 до 3,5 дюймов. Наименее дорогостоящие инструменты обычно включают приспособление для гибки (часто предназначенное для закрепления на лабораторных тисках) и набор «башмаков», которые подходят для труб различного диаметра. Ручные гибочные станки полезны для выполнения основной функции создания изгиба, но вы не добьетесь внутреннего радиуса без искажений. Внутренняя часть изгиба имеет трещину, при которой внутренняя часть изгиба пытается слегка сжаться, не имея возможности поддерживать постоянный диаметр на всей площади изгиба.Эти относительно недорогие гибочные станки можно приобрести в различных розничных магазинах, например у поставщиков инструментов со скидкой. Качество сильно различается, и многие из них производятся за рубежом.

С помощью гибочного станка раздавливающего типа трубу помещают между радиусным штампом и парой опорных башмаков. Радиальная матрица обычно имеет горловину под углом 180 градусов, а опорные башмаки прямые

Поскольку труба изгибается с помощью гидравлической силы, опорные башмаки (размещенные на соседних рычагах штампа, раздвинутые) создают желаемый угол.

Во время гибки с раздавливанием внешняя стенка трубы растягивается, в то время как внутренняя стенка (или горловина трубы) слегка сжимается.

На ручном гибочном станке указатель указателя вручную позиционируется по шкале градусов для желаемого изгиба. Как только указатель достигает желаемого угла, оператор вручную останавливает процесс гибки.

Другие типы ручных гибочных станков требуют ручной настройки всех точек радиуса осевой линии и углов трубы.Они обеспечивают гидравлическое усилие для фактического выполнения изгибов. В этом случае термин «ручной» просто означает необходимость для оператора установить трубу в правильном положении (по длине и под углом) для предполагаемого изгиба. В зависимости от размера, количества функций и качества этот тип гибочного станка может варьироваться в цене от 800 до более чем 4000 долларов. Опять же, без оправки, обеспечивающей внутреннюю опору трубы, вы получите небольшую деформацию внутреннего радиуса изгиба. Некоторые владельцы могут смириться с небольшой деформацией или складками на трубах, но многие производители двигателей и гонщиков считают это неприемлемым. Для ручной гибки радиусная матрица – это приспособление, обеспечивающее угол гибки. Опорные башмаки (иногда также называемые грязесъемниками) обеспечивают контактную поверхность на внешней стороне изгиба, противоположную радиусной матрице. Труба зажата между радиусной плашкой и опорными башмаками. Опорные башмаки расположены на соседних шарнирах, что позволяет им поворачиваться, следуя изгибу, обеспечиваемому радиусной плашкой. В то время как оператор должен вручную позиционировать трубу для каждого изгиба и для каждого угла изгиба, гидроцилиндр обеспечивает изгибающее усилие.

Гибочные станки способны не просто сгибать трубы. В зависимости от доступных штампов вы можете выполнять ряд других задач, включая развальцовку трубы, расширение, уменьшение, развальцовку шара и многое другое. При использовании штампов и опорных башмаков без внутренних поддерживающих оправок для выполнения изгиба внутренняя часть изгиба несколько искажается, немного уменьшая диаметр по длине изгиба, с небольшими выпуклостями на каждом конце изгиба. Вот где действительно проявляется преимущество изгиба на оправке.Поскольку оправка (расположенная внутри трубы) поддерживает стенки трубы во время изгиба, вы избегаете небольшого обрушения внутренней части изгиба. Если вам нужна максимальная производительность и оптимальный внешний вид для поддержания постоянного диаметра трубы без перегибов, изгиб оправки – единственный выход, и вы просто не добьетесь этого с помощью ручного гибочного станка. Если ваша цель – получить плавную и визуально привлекательную выхлопную систему, у вас есть три варианта: купить готовый комплект от ведущего производителя выхлопных систем, который уже разработан для вашего автомобиля, поставить автомобиль на специальную трубу. у которого есть станок для гибки оправки, или, если вы настаиваете на изготовлении собственного, приобретите секции труб различной формы (прямые, 45-градусные, 90-градусные и т. д.), чтобы вы могли собрать свою систему вместе, обрезав и сварив. Использование шаровых фланцевых соединителей на выходах коллектора коллектора помогает регулировать углы труб.

Гибочные станки с ЧПУ

Трубогиб с ЧПУ высоко ценится за точность, повторяемость и скорость производства. После того, как программа была написана для трубы заданной длины, в машину помещается прямой участок трубы выбранного диаметра.После настройки машины для достижения окончательной формы трубы необходимо нажать кнопку. Машина автоматически подает трубу на заданное расстояние, выполняет изгиб, поворачивает трубу в нужном направлении, делает следующий изгиб и т. Д. Машина выполняет работу, в то время как техник контролирует работу от начала до конца.

Гибка с ЧПУ (числовым программным управлением) выполняется путем создания программы профиля для длины трубы, которая затем управляет гибочным станком.После того, как образец трубы разработан, этот образец отображается в цифровом виде для создания программного обеспечения. Здесь технический специалист компании Corsa строит образец трубы с помощью координатно-измерительной машины (КИМ). Информация о шаблоне затем отправляется на гибочный станок с ЧПУ, где можно изготавливать несколько труб, точно соответствующих исходному шаблону.

Для высокопроизводительных трубных конструкций (в первую очередь для OEM-приложений) на гибочных станках с ЧПУ иногда используются специальные штампы вместо штампов с радиусом выбранного размера.Это позволяет оператору ЧПУ подавать прямую трубу в станок, при этом все изгибы создаются автоматически с использованием выбранных компьютером штампов, когда труба движется по рабочей траектории. (Фото любезно предоставлено Эддисон-Макки)

Здесь на гибочном станке с ЧПУ используются специальные штампы для конкретных приложений. (Фото любезно предоставлено Эддисон-Макки)

Конструкция выхлопной трубы запрограммирована для гибочного станка с ЧПУ. Техник с ЧПУ проверяет, что правильная программа загружена, и контролирует процесс гибки как на штампах, так и на экране монитора.

После того, как прямая секция трубы помещена в станок для гибки с ЧПУ, автоматический станок для гибки запускается.

Гибочный станок с ЧПУ протягивает трубу через матрицы, автоматически поворачивая трубу для нескольких изгибов в соответствии с программой.

Гибочные станки

с ЧПУ дороги и в основном используются производителями выхлопных систем. Приятная особенность гибки с ЧПУ – ее повторяемость. Последняя труба в производственном цикле, сформированная в соответствии с определенной программой, идентична первой трубе, которая была сформирована.

Форма трубы

Нет правила, согласно которому труба должна быть круглой. Доступны специальные матрицы, позволяющие создавать овальный профиль. Зачем вам овальная трубка? Эта форма предпочтительна в первую очередь при наличии проблем с зазором. В то время как овальная труба может быть изготовлена ​​с тем же объемом поперечного сечения, что и круглая труба, овальная труба уже в одной плоскости, что обеспечивает дополнительный дорожный просвет для автомобилей с чрезвычайно низким дорожным просветом (например, во многих приложениях NASCAR).Это позволяет пропускать тот же объем, обеспечивая более компактную установку (по сравнению с ходовой частью и землей). Овальные трубы также используются на уличных удилищах, где либо дорожный просвет, либо внешний вид (или то и другое) являются проблемой.

Материалы выхлопных труб включают низкоуглеродистую сталь, с покрытием или без покрытия, а также нержавеющую сталь различных сортов. Некоторые OEM-системы, которые рекламируются как нержавеющие, содержат очень мало сплавов и могут ржаветь, как видно здесь с удаленной OEM-системой «нержавеющая сталь».Если вам нужна система из нержавеющей стали, вы должны обратиться к качественному производителю послепродажного обслуживания.

Нет закона, согласно которому выхлопная труба должна быть круглой. Овальные трубы, обеспечивающие дополнительный дорожный просвет, можно легко приобрести у производителей выхлопных труб для гонок. (Фото любезно предоставлено Burns Stainless)

Овальная выхлопная труба обеспечивает дополнительный дорожный просвет при сохранении объема выхлопа. Труба овального профиля выпускается в прямом и угловом сечении. (Фото любезно предоставлено Vibrant Performance)

С точки зрения внешнего вида, овальные трубы придают выхлопной системе более уникальный вид.Если вы выберете овальную трубу, вы не сможете делать свои собственные изгибы, но пока вы можете разложить систему, используя комбинацию прямой трубы, трубы под 45 и / или 90 градусов, доступны необработанные секции. для обрезки по длине и сварки.

Материалы и покрытия для труб

Обычные материалы включают низкоуглеродистую сталь и различные марки нержавеющей стали. Низкоуглеродистая сталь – это материал, который легче всего сгибать, тогда как нержавеющие материалы немного жестче, но все же хорошо адаптируются, когда их формуют на прецизионном гибочном станке, управляемом квалифицированным специалистом.Как вы могли догадаться, цены на материалы тоже различаются; Низкоуглеродистая сталь – наименее дорогая, а нержавеющая сталь более высокого качества – самая дорогая.

Низкоуглеродистая сталь

Для труб из мягкой стали требуется покрытие, устойчивое к коррозии. Это может быть алюминиевая труба (где расплавленный алюминий наносится на внешнюю сторону трубы во время производства), оцинкованную трубу, обработанную во время производства, или путем нанесения специальных покрытий. Эти покрытия могут включать высокотемпературную краску, высокотемпературную порошковую краску или специальные керамические покрытия.Из множества вариантов керамические покрытия являются наиболее прочными. Однако имейте в виду, что большинство керамических покрытий (или любых других покрытий в этом отношении) наносятся только на внешние поверхности. Хотя труба из низкоуглеродистой стали после покрытия служит дольше, как с точки зрения функции, так и внешнего вида, низкоуглеродистая сталь все же может разрушаться изнутри. Все выхлопные системы подвергаются воздействию влаги на внутренних стенках просто из-за тепловых изменений, которые возникают в результате холодного запуска двигателя от нагрева до охлаждения.

Нержавеющая сталь

Нержавеющая сталь, хотя и подвергается воздействию тех же условий, гораздо более устойчива как к внешним условиям, так и к внутреннему потоотделению.Однако бывают разные марки нержавеющей стали. Многие автопроизводители предлагают то, что они называют выхлопными системами из нержавеющей стали, хотя на самом деле это может быть очень недорогая стальная формула «таинственной смеси» с очень небольшим процентным содержанием сплава. Например, в конце 1980-х, когда моя команда по шоссейным гонкам участвовала в гонках на выносливость в автосалоне на Ford Mustang GT, автомобили поставлялись с завода, оборудованные короткими трубчатыми выхлопными коллекторами, которые рекламировались как сделанные из нержавеющей стали. После одной гонки коллекторы стали коричневыми и покрылись небольшим количеством ржавчины.Нержавеющий материал, вероятно, более прочный, чем низкоуглеродистая сталь, но определенно не соответствовал своему названию.

Источники характеристик

для вторичного рынка, как правило, используют более высокие сорта нержавеющей стали, такие как 304 или 321. Они имеют гораздо более высокое содержание сплава и не ржавеют. Некоторые производители выхлопных газов предлагают широкий выбор марок нержавеющей стали по соответствующей цене. Например, более высокая марка, 321, обеспечивает более высокое сопротивление усталости и лучше подходит для экстремальных температур и условий вибрации, таких как турбонаддув.С точки зрения функциональности, даже нержавеющая сталь может выиграть от вторичного керамического покрытия. Хотя нержавеющая сталь поглощает тепло с меньшим тепловым излучением наружу, чем низкоуглеродистая сталь, нанесение керамического термозащитного покрытия еще больше улучшает это. Чем меньше теплового излучения, тем эффективнее становится выхлопная система с точки зрения управления температурой и (по крайней мере, теоретически) характеристик двигателя.

Высококачественная нержавеющая сталь обеспечивает отличный отвод тепла и устойчивость к ржавчине / коррозии.Кроме того, высококачественную нержавеющую сталь можно полностью отполировать до хромового вида.

Чтобы избежать проблем с внешним видом и увеличить срок службы системы, требуются компоненты системы с керамическим покрытием или система из 100% нержавеющей стали. Единственное реальное отличие, которое следует учитывать, заключается в том, что керамическое покрытие защищает только внешнюю поверхность труб, поэтому может иметь место долговременная коррозия внутри труб. Труба из высококачественной нержавеющей стали обеспечивает антикоррозионную защиту как внутренних, так и внешних стен.

Естественно, самые высокие уровни тепла присутствуют в коллекторах выхлопных газов, при этом температура выхлопных газов уменьшается по мере прохождения выхлопных газов через остальную часть системы. Для максимальной производительности керамическое покрытие коллекторов более выгодно, чем покрытие остальной части системы. Если вы используете во всей системе высококачественную нержавеющую сталь, вам, вероятно, не нужно покрывать остальную часть системы (после коллекторов). Если ваше приложение представляет собой уличную игрушку, и вы используете коллекторы, трубы и глушители из нержавеющей стали, единственная причина для оправдания дополнительного керамического покрытия – это внешний вид цвета.Если коллекторы и остальная система изготовлены из низкоуглеродистой стали, то покрытие (любого типа) обязательно необходимо. По крайней мере, имеет смысл комбинация коллекторов с керамическим покрытием, алюминизированных труб и глушителей с алюминированным или порошковым покрытием. С точки зрения функциональности, низкоуглеродистая или нержавеющая сталь – приемлемый выбор практически для любого применения, включая уличные, дрэг-рейсинги, шоссейные гонки и гонки по бездорожью. Преимущества нержавеющей стали включают повышенную прочность, меньшее тепловое излучение, немного меньший вес и внешний вид.

Иконель

Для уличного применения, где важна долгосрочная защита от ржавчины, нержавеющая сталь – лучший выбор. Для очень экстремальных применений, где выхлопное тепло и напряжение выхлопной трубы невероятно высоки, например, в Формуле 1, широко используется инконель из-за его сопротивления усталости при высоких температурах и, как следствие, способности выдерживать экстремальные уровни тепла. Однако с инконелем очень трудно работать, и его стоимость обычно в четыре или пять раз превышает стоимость нержавеющей стали сопоставимого размера.

Титан

Еще один экзотический металл, используемый в экстремальных условиях, – это титан, который отличается легким весом и более высокой коррозионной стойкостью по сравнению с нержавеющей сталью. Опять же, стоимость – это фактор; обычно она в десять раз дороже нержавеющей стали.

Переходные трубы

Выхлопная система кроссовера используется с V-образным двигателем, который имеет два противоположных ряда цилиндров и двойную выхлопную систему. Для повышения эффективности выхлопа двигателя (и увеличения мощности) можно использовать ряд методов, которые включают подключение каждого ряда системы с двойным выхлопом.

Перекресток выхлопной трубы соединяет трубы со стороны водителя и со стороны пассажира в точке пересечения коллекторов и глушителей. Это соединение правого и левого выхлопа может помочь выровнять импульсы выхлопа двигателя и может улучшить продувку выхлопных газов. Во время продувки поток каждой трубы помогает вытягивать выхлоп через соседнюю трубу, которая очень похожа на две ветви ручья, которые соединяются, образуя реку, и в этом случае скорость течения увеличивается.

Эта система оснащена кроссовером X-образной формы. Он помогает уравновешивать импульсы сгорания двигателя и улучшает отвод выхлопных газов. Когда двойные трубы сливаются, импульсы каждого ряда двигателей помогают вместе вытягивать выхлопные газы через каждую трубу.

Вот пример кроссовера с Н-образной трубой. Хотя он помогает сбалансировать импульсы двигателя между двумя рядами двигателей, он мало что делает для улучшения продувки выхлопных газов.

При разработке двойной системы для установки H-образной трубы или любого кроссовера убедитесь, что расположение кроссовера не мешает вертикальному перемещению карданного вала.Обратите внимание, что эта H-образная труба расположена перед выходом коробки передач.

Эта X-образная труба в сборе состоит из четырех отдельных частей для получения прямых параллельных входов и выходов.

Эта X-образная труба была разработана с противоположными углами входа и выхода. (Фото любезно предоставлено Burns Stainless)

Объединенные переходники обрезаются с высокой точностью для обеспечения потока, а затем тщательно привариваются TIG для герметизации всех швов. Это приводит к плавному переходу потока с минимальной турбулентностью потока выхлопных газов, в отличие от прямой уравнительной трубы, которая приварена под углом 90 градусов к основным трубам.

Сгибание двух труб вместе может привести к образованию пересечения и эллиптического выреза на каждой трубе, где они соединяются, сливаются и свариваются. Этого также можно добиться, соединив две трубы вместе с помощью дополнительных труб по схеме H или X. Конструкция с H-образной трубой представляет собой просто горизонтальную трубу, которая проходит слева направо и соединяет две трубы. Конструкция с X-образной трубой соединяет две стороны вместе с дополнительным X-образным расположением труб. Конструкция с объединенной или X-образной трубой обеспечивает более плавный поток, чем конструкция с H-образной трубой, поскольку она имеет более высокую степень продувки выхлопного потока.

В некоторых случаях выбор конструкции кроссовера может зависеть от шасси и клиренса автомобиля. Вообще говоря, слияние любого типа кроссовера (а не двух отдельных трубок двигателя) должно улучшить мощность и крутящий момент. В зависимости от конкретного двигателя и выбранной конструкции выхлопной системы кроссоверное соединение также может влиять на звук выхлопа.

Преобразование на двойной выхлоп

Преобразование системы с одним выхлопом в двойную имеет смысл только при работе с двигателем с двумя рядами цилиндров (двигатель V-образного типа).Переход на двойную систему обеспечивает улучшенное дыхание, а не заглушает оба берега в один выхлопной тракт. Это снижает ограничение выхлопа и значительно улучшает балансировку импульсов выхлопа от банка к банку. Помимо преимущества в производительности, переход на двойную систему просто улучшает звук двигателя. Реальность такова, что для уличной машины звук выхлопа является важным фактором. Переход с одинарного на сдвоенный может обеспечить преимущество в производительности, в зависимости от множества переменных, включая рабочий объем двигателя и выходную мощность.В некоторых случаях, например, с двигателями мощностью менее 300 л.с., вы можете не получить никакой дополнительной мощности, но улучшите внешний вид, установив два выхлопных патрубка вместо одного. Помимо этого, вам необходимо рассмотреть следующие области, прежде чем приступить к делу.

Крышка коллектора

Оригинальная система с одним выхлопом, вероятно, имеет чугунные выпускные коллекторы, которые переходят друг в друга через спускную трубу, и в этом случае переход от одного из коллекторов должен быть перекрыт.В зависимости от вашей марки, модели и года выпуска эти колпачки могут быть доступны на вторичном рынке или вам необходимо их изготовить. Кроме того, выходное отверстие одного коллектора может иметь другой диаметр, чем выходное отверстие другого коллектора. Эту проблему можно решить, если в вашем выпускном цехе уменьшите или увеличьте диаметр трубы с любой стороны, где она соединяется с коллектором. С другой стороны, вы можете приобрести пару выпускных коллекторов с одинаковым диаметром выпускного отверстия или перейти на пару трубчатых коллекторов.

Материал

В большинстве случаев, когда кто-то переходит с одинарной на двойную выхлопную систему, обычно происходит модернизация литых выпускных коллекторов на трубчатые коллекторы. В конце концов, причина перехода с одинарного выхлопа на двойной – это повышение производительности, поэтому решение о переходе на коллекторы в значительной степени предрешено.

Подвески для труб

В зависимости от конкретного автомобиля и заводских опций, доступных для этой марки, модели и года выпуска, установка двойной системы могла планироваться или не планироваться автопроизводителем.Это означает, что вам необходимо определить собственное расположение трубодержателей и уделить пристальное внимание свободному пространству для установки глушителя. Это может определять форму и размер глушителей, которые подходят, не затрагивая приводной вал, топливопроводы, топливный бак, заднюю подвеску и задний мост, в дополнение к соображениям дорожного просвета.

Подвески для труб из алюминия и нержавеющей стали доступны в самых разных конфигурациях.Этот образец от Stainless Works крепится к трубе с помощью Т-образного болта.

Приспособление

Что касается формы глушителя, овальный профиль обычно обеспечивает больший зазор, чем круглый профиль. Опять же, это зависит от диаметра трубы, которую вы используете, и от типа звука, который вам нужен. Еще одна область, которая может вызывать беспокойство, – поперечина трансмиссии. Если автомобиль изначально был оборудован одним выхлопом, поперечина трансмиссии может иметь только один выступ для зазора между трубами, и в этом случае вам необходимо установить двугорбую поперечину для размещения двойной системы.

Убедитесь, что у вас достаточно места для двойных труб; они должны правильно очистить топливный бак. Если топливный бак немного смещен, возможно, вам не хватит зазора трубы с одной стороны. Это может потребовать замены топливного бака на тот, который позволяет устанавливать его по центру слева направо. Обычно выхлопные трубы должны располагаться на расстоянии не менее 1,5 дюймов от топливного бака, и предпочтительнее дополнительный зазор. Если ваша модель автомобиля никогда не предлагалась с двойной выхлопной системой, вам необходимо заказать гнутые трубы в специализированной мастерской по выпуску выхлопных газов.Также обратите внимание на заднюю обшивку. Если на задней панели имеется единственный вырез для выхлопного патрубка, переход на двойную систему, вероятно, потребует выемки на противоположной стороне, чтобы добиться правильной посадки и сбалансированного внешнего вида.

Если исходная система с одним выхлопом имела поперечный глушитель (расположенный сбоку под автомобилем), вам необходимо тщательно выбрать глушители, чтобы они соответствовали новому продольному расположению. Если вам просто не хватает дорожного просвета для размещения двух глушителей, установленных на одной линии с трубами, альтернативой может быть использование перегородок, установленных внутри прямых участков сдвоенных труб.Начальная точка начинается с заголовков, потому что завершение заголовков на коллекторах определяет, где начинаются каналы. Коллектор обычно имеет монтажный фланец, который обеспечивает точку крепления трубы. Хотя фиксированный ответный фланец на передней части трубы может работать во многих случаях, угол, обеспечиваемый установленным коллектором коллектора, может стрелять прямо назад, или он может наклоняться немного вверх или вниз, влево или вправо.

Разъемы

Чтобы обеспечить некоторую степень регулировки угла, рассмотрите возможность использования шарового соединителя.Это обеспечивает точку поворота, позволяющую отрегулировать начальный угол трубы в соответствии с вашим приложением. Слегка затяните болты шарового разъема; достаточно плотно, чтобы удерживать положение, но достаточно свободно, чтобы можно было двигаться, пока вы продолжаете прокладывать трубы назад. Опять же, в зависимости от конкретного транспортного средства, вы должны иметь возможность проложить прямые участки трубы от коллектора назад, сохраняя их несколько параллельно полу транспортного средства. Найдите лучшие места для глушителей с точки зрения посадки и зазора между днищем и приводным валом.

В большинстве случаев глушители располагаются перед задней осью и топливным баком. Убедитесь, что место размещения обеспечивает достаточно места между задней частью глушителей и любыми препятствиями, такими как задняя ось и топливный бак, чтобы максимально удобно продолжить работу с любыми необходимыми изгибами труб. По возможности временно подвесьте глушители в нужных местах. Это обеспечивает легкую цель для прокладки передних труб от коллекторов к глушителям, так что вы можете определить длину трубы и любые необходимые изгибы.По крайней мере, расположите каждый глушитель в желаемом месте и нанесите мелом отметки на живот, чтобы создать отметки для определения длины глушителя.

Проверить необходимый путь от коллектора до впускного отверстия глушителя. Если повезет, вы сможете проложить прямую трубу между коллекторами и глушителями. Если путь требует, чтобы трубы располагались под углом внутрь к центру днища, передние трубы могут потребовать небольшого изгиба внутрь и последующего изгиба, который восстанавливает параллельный путь обратно к глушителям.Здесь пригодится использование глушителей со смещенными впускными и выпускными патрубками, так как это может минимизировать или даже исключить необходимость создания каких-либо изгибов в передних трубах.

Гибкая муфта в оплетке из нержавеющей стали с внутренней втулкой обеспечивает соединение трубы с трубой, которое снижает или устраняет напряжение между двумя концами трубы. Гибкая соединительная муфта полезна в областях с сильным движением или высокой вибрацией, где требуется определенная «деформация». (Фото любезно предоставлено Vibrant Performance)

Зажим с V-образной лентой в сборе с фланцами муфты состоит из трех частей.К каждому концу трубы приварены фланцы муфты. Когда два фланца трубы стыкуются друг с другом, канавка внутри зажима с V-образной лентой захватывает пару фланцев. В затянутом состоянии хомут обеспечивает герметичное и прочное соединение. (Фото любезно предоставлено Vibrant Performance)

Резиновые амортизаторы подвески и короткая гибкая муфта используются на этом Pontiac G8 GT 2008 года выпуска. Использование гибкой муфты устраняет предполагаемые точки напряжения выхлопной трубы.

Зажимы этого типа можно приваривать к трубе.Если вы можете представить желаемый стиль и форму вешалки, скорее всего, кто-то на вторичном рынке ее предложит.

Если вы собираете систему самостоятельно, имейте в виду, что шаровые соединители часто могут помочь в достижении желаемых углов, хотя они добавляют немного объема вдоль пути. Собирая секции вместе, подумайте об использовании трубных хомутов с лентой, а не с U-образными болтами. Ленточные зажимы не деформируют трубу и обеспечивают дополнительное пространство для маневра при настройке системы.Кроме того, хомуты ленточного типа обеспечивают превосходное уплотнение стыков и упрощают последующий демонтаж системы.

Для подсоединения каждой трубы к глушителю требуется один из двух подходов: сварка или зажим. Труба может проскользнуть в шейку глушителя, для чего потребуется внешний диаметр трубы, соответствующий внутреннему диаметру шейки глушителя. Это известно как скользящее соединение. Например, если глушитель имеет внутренний диаметр 3 дюйма, труба должна иметь внешний диаметр 3 дюйма. Затем прочное соединение может быть выполнено сваркой или с помощью зажима для труб (опять же, я предпочитаю ленточные зажимы).Если наружный диаметр трубы и шейки глушителя равны, скользящее соединение нецелесообразно, если вы не используете инструмент для расширения трубы, чтобы немного увеличить диаметр шейки глушителя.

Однако есть и другие способы выполнить эту задачу. Когда два конца стыкуются друг с другом, для фиксации соединения можно использовать широкий ленточный зажим или, если хотите, концы можно сварить вместе. Если вы столкнулись с двумя разными внешними диаметрами, можно использовать ступенчатый ленточный зажим, который имеет разные диаметры на каждом конце.

Гибка и установка выхлопной трубы

Шаг 1:

Начиная с отрезка прямой трубы, установщик вручную вставляет ее в опорные башмаки ленточной машины. Трубогиб с ручным управлением и гидроусилителем является наиболее распространенным типом ручных трубогибов.

Шаг 2:

После измерения угла, необходимого для передней трубы, техник изгибает 45 градусов.

Шаг 3:

После того, как труба выпущена из гибочного станка, она проверяется на транспортном средстве.Это позволяет технику обрезать лишнюю длину в области переднего изгиба, чтобы учесть расстояние падения трубы от коллектора относительно передней поперечины.

Шаг 4:

Перед сваркой изогнутая и обрезанная по длине передняя труба проверяется на соответствие коллектору коллектора.

Шаг 5:

Помощник удерживает переднюю трубу на месте, пока сварщик выполняет несколько прихваточных швов, чтобы прикрепить трубу к выпускному отверстию коллектора коллектора.

Шаг 6:

Сварщик завершает полный шов передней трубы коллектора коллектора.

Шаг 7:

Соединительная труба полностью приварена швом к глушителю, пока доступна, перед тем, как присоединить его к концу передней трубы.

Теплозащитное покрытие

Если ваша система требует использования каталитических нейтрализаторов, имейте в виду, что преобразователи должны быть расположены в начале потока выхлопных газов перед глушителями.Каталитические нейтрализаторы вызывают проблемы с высокой температурой, поэтому убедитесь, что они имеют достаточный зазор относительно пола, топливопроводов, тормозных магистралей, линий охлаждения трансмиссии и т. Д. По сути, вы хотите обеспечить как можно больший зазор вокруг преобразователей. Добавление теплозащитного материала – всегда хорошая идея; например, на нижней стороне пола рядом с местами расположения преобразователей. Качественный теплозащитный материал доступен от таких фирм, как DEI, и его можно обрезать, чтобы он соответствовал желаемому месту.Не прикрепляйте тепловой экран непосредственно к преобразователю; вы хотите, чтобы тепло излучалось от корпуса преобразователя. В зависимости от местоположения теплозащитный экран можно установить с помощью заклепок с крупной головкой или шурупов.

Если преобразователь проходит рядом с водопроводом или жгутом проводов, теплоизоляция трубчатого или оберточного типа может быть закреплена непосредственно на линиях или проводах, находящихся в непосредственной близости от преобразователя. Опять же, такие источники, как DEI, предлагают широкий спектр продуктов с тепловым экранированием, специально разработанных для применения в выхлопных системах гоночных автомобилей.

Выхлопная система

поддерживает

Трубы, глушители и / или каталитические нейтрализаторы должны поддерживаться в любом применении, в котором выхлопная система выходит за пределы коллекторов. Правильная опора системы снимает напряжение с коллекторов, предотвращает контакт с землей и устраняет или снижает вибрации и гармоники системы. На любом серийном автомобиле вы заметите, что выхлопные подвески включают в себя какой-либо изолятор или демпфирующее устройство. Это может быть усиленный резиновый ремешок или стержень, приваренный к трубе или глушителю и вставленный в резиновую опору на шасси.Использование таких демпфирующих устройств происходит по нескольким причинам. Податливое соединение, такое как резина или уретан с твердым покрытием, гасит вибрации, которые в противном случае передаются от выхлопной системы к шасси. Это соответствие также позволяет выхлопной системе перемещаться по отношению к двигателю с точки зрения вибрации и нагрузки крутящего момента, не нагружая выхлопную систему. Изоляторы также позволяют вытяжной системе изменять свою длину из-за тепловых условий.

Учтите, что выхлопные трубы изготовлены из металла, который имеет тенденцию сжиматься в холодном состоянии и расширяться в горячем состоянии.Температурное изменение длины трубы может быть небольшим, но за счет обеспечения совместимых опорных соединений любые температурные изменения размеров компенсируются податливостью опор. Последнее, что вы хотите сделать, – это жестко прибить всю выхлопную систему. Если вы используете сплошные трубы и опоры глушителя, напряжения будут накапливаться по мере того, как двигатель раскачивается на опорах, поскольку система испытывает термический рост и т. Д. Кроме того, при жесткой установке выхлопной системы резонанс выхлопных газов двигателя передается непосредственно на шасси, в результате в диапазоне надоедливых шумов.

Пользовательские выхлопные подвески всегда должны иметь какой-либо тип эластичной втулки. Эти полированные подвески из нержавеющей стали оснащены изолирующими втулками из уретана.

Даже скромная подвеска со стальной лентой должна иметь соответствующий армированный резиновый изолятор. Этот стиль позволяет использовать обычный U-образный болт для захвата трубы.

Доступны различные стили нестандартных подвесок для выхлопных газов. Они предназначены для крепления к конструкционной поверхности (такой как направляющая рамы, поперечина или кронштейн) с помощью пары винтов с головкой под торцевой ключ.Затем сварной кронштейн на трубе прикрепляется к подвеске с помощью одного болта и гайки, проходящих через уретановую втулку. Втулка обеспечивает определенную гибкость при движении трубы и помогает изолировать вибрации трубы. Показанный здесь тип обеспечивает три варианта расположения втулки, позволяя при желании обрезать лишнюю неиспользуемую часть алюминиевой подвески.

Опорная стойка служит для сохранения положения и угла трубы, пока установщик продолжает приваривать переднюю часть трубы к передней трубе.

Подвески для выхлопной системы вторичного рынка, изготовленные из хромированной или полированной нержавеющей стали, уже несколько десятилетий доступны на индивидуальном рынке. Многие из этих вешалок отлично смотрятся и дополняют индивидуальный внешний вид. Однако просто убедитесь, что есть какое-то соответствие в виде резины или уретана.

Прочная опора, которая вообще не позволяет системе двигаться, просто не лучшая идея, по крайней мере, для уличного транспорта. Если выхлопные трубы и глушители поддерживаются на шасси прочными опорами, которые не обеспечивают соответствия, вы рискуете создать напряжения, которые могут привести к трещинам сварных швов на трубах коллектора.Это может даже повредить крепления фланца коллектора к головке блока цилиндров из-за сломанных болтов фланца или трещин и утечек в точках первичной трубы к фланцу. Помимо нагрузок, которые могут возникать в выхлопной системе из-за вибрации и вращательного движения двигателя во время ускорения и замедления, при повышении температуры выхлопной системы во время работы трубы могут немного увеличиваться в длине из-за теплового расширения, которое может создавать напряжения в каждом стыке. . Даже если ничего не трескается и не ломается, прочная выхлопная система вызывает раздражающие резонансы в салоне.Точки крепления подвески выхлопной системы должны защищать систему от чрезмерного напряжения и обеспечивать некоторую податливость, чтобы минимизировать раздражающее гудение и нежелательный резонанс в салоне.

Я не говорю, что ваша выхлопная система должна иметь возможность валяться под автомобилем, как мокрая лапша, но ей нужна небольшая степень изоляции между выхлопной системой и шасси. Чтобы дополнительно учитывать допуск на перемещение трубы во время тепловых изменений и вибрации, некоторые производители оригинального оборудования и даже разработчики по индивидуальному заказу могут использовать гибкую муфту, которая состоит из короткого участка гибкой трубы с экраном из оплетки из нержавеющей стали.Это обеспечивает небольшой угол наклона трубы и, в некоторых случаях, может снизить вибрацию.

Трубные соединения

При подключении труб к трубам или труб к глушителям доступно несколько способов крепления. Обычной практикой является использование соединения внахлест (также называемого скользящим соединением), когда одна труба скользит в другую трубу (или трубу с глушителем), или стыкового соединения, когда две трубы имеют одинаковый наружный диаметр.

Нахлесточное соединение

При соединении внахлест наружный диаметр одной стороны входит в внутренний диаметр сопрягаемой стороны.С этим типом фитинга соединение фиксируется седельным зажимом, сваркой или ленточным зажимом. Седельный зажим, часто называемый U-образным зажимом, имеет закругленное внутреннее седло, соединенное с U-образным болтом. Этот тип зажима при затягивании сжимает две трубы вместе. Это обычный зажим, который использовался десятилетиями. Недостаток – обжимное действие. Это может затруднить разделение двух труб в будущем. Сварка стыка непрерывным валиком обеспечивает отличное уплотнение, но имеет недостатки.Сварка – не всегда практичный вариант для мастера своими руками. Кроме того, поскольку сварное соединение является постоянным, будущая разборка потребует обрезки трубы (труб). Кроме того, процесс сварки обесцвечивает трубы и разрушает любое защитное покрытие, нанесенное на трубы.

Хомут с ступенчатой ​​лентой представляет собой альтернативу. Этот трубчатый зажим из нержавеющей стали имеет разный диаметр на каждом конце, причем размер каждого конца соответствует двум разным диаметрам трубы. Ленточный зажим имеет разрезной шов с упором.Как только ленточный хомут установлен на место, затягивается пара болтов, чтобы плотно прижать ленту к трубам. Из-за большой площади контакта ленты трубы не обжимаются. Это обеспечивает простой способ крепления труб, улучшает внешний вид и упрощает будущую разборку.

Стыковое соединение

При использовании стыкового соединения две сопряженные трубы имеют одинаковый наружный диаметр, поэтому у вас есть три варианта выполнения соединения.Вы можете сварить трубы вместе. Вы можете использовать ленточный зажим для трубы определенного диаметра. (Этот тип ленточного зажима имеет одинаковый диаметр от конца до конца.) С другой стороны, вы можете использовать расширитель трубы, чтобы немного увеличить одну из труб для создания собственного соединения внахлест. Если на соединение не наложен непрерывный валик сварного шва, зажим любого типа может привести к очень незначительной утечке выхлопных газов. Я редко использую седельные зажимы, если не выполняю реставрацию, в которой мне нужно воспроизвести дизайн оригинального производителя.Каждый раз, когда я использую седельный или ленточный зажим, я сначала наношу тонкую полоску высокотемпературного RTV, такого как Permatex Ultra Copper, на внешнюю поверхность труб, где происходит контакт. Это действует как смазка при соединении труб вместе и служит для заполнения любых небольших пустот, которые в противном случае могли бы обеспечить путь утечки.

Широкий ленточный хомут из нержавеющей стали – лучший выбор для трубных соединений, чем обычный U-образный болт, поскольку широкая площадь основания ленты не обжимает трубы.

Ленточные хомуты доступны как «прямые» с общим диаметром на всем протяжении и предназначены для соединения двух труб одинакового диаметра.Ступенчатые конструкции, подобные показанной здесь, позволяют легко соединять трубы разного диаметра.

Ленточные зажимы имеют стопорные блоки в зоне стыковки. Болт проходит через один блок и ввинчивается в другой блок.

Сверхширокие ленточные хомуты очень удобны для соединений труба-труба и труба-глушитель. Из-за конструкции без обжима ленточные зажимы также могут допускать небольшое тепловое расширение по длине трубы. Да, ленточные хомуты дороже седельных хомутов, но преимущества намного перевешивают разницу в стоимости.

Стили сопряжения

Сопряжение труба-труба или коллектор-труба может включать один из нескольких стилей сопряжения. Надвижное соединение включает фитинг одной трубы в другую трубу, закрепленную, как описано ранее, сваркой или зажимом выбранного типа. Соединение с раструбом или шаровой головкой включает пару фланцев, которые соединяются болтами, захватывая два конца.

Труба с плоским развальцовкой имеет расширенный охватывающий раструб с плоской поверхностью на каждой трубе.Каждая сопряженная труба имеет фланец с двумя или тремя болтами, закрепленный на каждой трубе. Уплотнение создается плоской высокотемпературной прокладкой, помещенной между двумя фланцами. Раструб с шаровой головкой, часто встречающийся на некоторых соединениях коллектора коллектора и некоторых каталитических нейтрализаторах, имеет раструб с охватываемым радиусом / шаром на коллекторе, соединенный с раструбом с внутренним радиусом на присоединительной трубе. Фланцы с каждой стороны соединения прикрепляют коллектор к трубе двумя или тремя болтами, в зависимости от исполнения.

Зажим с V-образной лентой в сборе с фланцами муфты состоит из трех частей. К каждому концу трубы приварены фланцы муфты. Когда два фланца трубы стыкуются друг с другом, канавка внутри зажима с V-образной лентой захватывает пару фланцев. В затянутом состоянии хомут обеспечивает герметичное и прочное соединение. (Фото любезно предоставлено Vibrant Performance)

Зажим с Т-образным болтом получил свое название от формы регулировочного болта. Он имеет тройник на захваченном конце и наружную резьбу на противоположном конце.Это может быть хорошим выбором при стыковке двух труб разного диаметра, когда на конце трубы большего диаметра есть прорези, которые позволяют ей сжиматься вокруг трубы меньшего диаметра.

Ленточный зажим из нержавеющей стали с Т-образным болтом обеспечивает надежное крепление и приятный внешний вид для установки выхлопного патрубка с выемкой / разрезным входом. Ленточный зажим сжимает наконечник в достаточной степени, чтобы обеспечить надежное крепление без обжима наконечника или трубы.

Широкополосные хомуты доступны как предварительно отформованными, так и в виде плоской ленты, которая легко сгибается и придает форму трубе, с легко сгибаемой лентой из низкотемпературной нержавеющей стали.

Хомут с плоской лентой формируется вручную вокруг трубы. Затем он скрепляется парой болтов и гаек. Неформованный ленточный зажим дешевле, чем предварительно сформированный, но не имеет стопорного блока между зажимными концами. Он также не обеспечивает герметичность, как предварительно сформированный ленточный зажим.

Широкие ленточные хомуты из нержавеющей стали бывают разных диаметров, как для стыковых труб одного диаметра, так и для крепления труб разных диаметров.Это позволяет быстро выполнить любое соединение труба-труба или труба-глушитель.

Предварительно сформированные ленточные хомуты (рассчитанные на определенный диаметр трубы) доступны для всех обычных диаметров труб. Прямоточный ленточный хомут имеет одинаковый диаметр от конца до конца и используется при стыковке двух труб одинакового диаметра

Преимущество шаровой насадки в том, что она позволяет легко регулировать угол наклона трубы. Раструб с внутренней резьбой на трубе может поворачиваться на раструбе с охватываемым шаром, что обеспечивает дополнительную точную настройку с точки зрения угла трубы.Этот стиль не требует установки плоской прокладки между фланцами. Зажим с V-образной лентой часто используется в тех случаях, когда выхлопная система подвергается частой разборке / повторной сборке. Зажим с V-образной лентой похож на зажим с Т-образным болтом, в котором плоская лента затягивается с помощью болта, который входит в внутреннюю резьбу. В отличие от зажима с Т-образным болтом с гладкой плоской внутренней поверхностью, зажим с V-образной лентой имеет канавку на внутренней поверхности. Поскольку каждый сопрягаемый конец трубы имеет плоский развальцовку, кромки раструба входят в паз зажима и обеспечивают стыковое соединение двух труб.Регулировочный болт затягивается, чтобы удерживать трубы вместе. С помощью этого типа зажима можно легко подсоединять и отсоединять одну трубу от другой.

Вариант зажима с V-образной лентой предназначен для труб с прямым концом, не имеющих развальцовки. Этот тип зажима включает пару раструбов, которые надеваются на трубы и привариваются к ним. Развальцовка представляет собой механически обработанные детали, которые привариваются к трубам, что исключает необходимость развальцовки концов труб. Приварные раструбы также обеспечивают дополнительную массу и прочность для более прочного соединения.Оба типа зажима с V-образной лентой работают одинаково. Единственное отличие состоит в том, что для одного требуются концы труб с развальцовкой, а для другого – более существенные, и требуется приваривать охватываемые кольца к трубам. В каждом варианте канавка на внутренней стенке зажима захватывает вместе два выступающих выступа с выступом.

Примеры установок выхлопной системы

Я рассмотрел установку всех основных компонентов выхлопной системы. Теперь я собираюсь показать вам установку полной системы и X-pipe в пошаговом формате, чтобы вы могли выполнить ту же задачу с вашим конкретным проектным транспортным средством.

2014 Chevy / GMC 1500 Установка Cat-Back

Этот проект представляет собой полную установку производительной выхлопной системы Flowmaster на грузовик Chevrolet / GMC 1500 2014 года, так что вы можете увидеть, как устанавливается вся система. Вы можете выполнить тот же самый основной процесс для установки любой выхлопной системы на американский автомобиль с задним приводом V-8. Поднимите автомобиль на подъемнике или стеллаже на рабочую высоту. Если у вас нет доступа к подъемнику, поднимите автомобиль и надежно поддержите его прочными подпорками.Подпереть оригинальный глушитель подставкой. С помощью ножовки или сабельной пилы отрежьте выхлопную трубу сразу за глушителем. Отделите проволочные подвески на выхлопной трубе от резиновых опор на автомобиле и снимите выхлопную трубу. Этот шаг может быть необязательным, но он упрощает удаление.

Шаг 1:

С помощью гаечного ключа на 15 мм ослабьте болт на зажимном шаровом соединении за каталитическим нейтрализатором. Отсоедините проволочные подвески от резиновых опор и опустите впускную трубу и глушитель от автомобиля.Смазка, такая как WD-40, облегчает удаление. Вам необходимо снять шаровой фиксатор со штатной системы и сохранить его, так как он будет использован при установке новой системы. (Фото предоставлено Flowmaster)

Шаг 2:

Поместите узел впускной трубы на место на шаровом соединении и затяните его достаточно, чтобы удерживать, но все же оставьте небольшую регулировку. Подсоедините подвеску на трубе к резиновой опоре на транспортном средстве. (Фото предоставлено Flowmaster)

Шаг 3:

Если вы устанавливаете систему на грузовик Crew Cab с 6.5-футовая станина, поместите удлинительную трубу (PN TB700S) на заднюю часть впускной трубы (PN 26401S). Поместите зажим из комплекта на скользящую посадку и затяните достаточно, чтобы удерживать его на месте. Эта удлинительная труба не используется в моделях Double Cab или Crew Cab с платформой 5,5 футов. (Фото предоставлено Flowmaster)

Шаг 4:

Поместите прилагаемый 3-дюймовый зажим на входное отверстие нового глушителя, затем надвиньте входное отверстие на заднюю часть входной трубы. Обязательно используйте подставку для поддержки глушителя. Затяните зажим ровно настолько, чтобы удерживать глушитель на месте.(Фото предоставлено Flowmaster)

Шаг 5:

Наденьте резиновую подвеску (номер детали HA168) на конец подвески рамы со стороны водителя (номер детали 226HA). Используя прилагаемые болты, шайбы, гайки и опорные пластины (номер по каталогу HA566), прикрепите сборку к раме со стороны водителя транспортного средства, используя имеющееся угловое продолговатое отверстие в направляющей рамы. Примечание. Опорные пластины устанавливаются с обеих сторон рамы между подвеской, шайбами ​​и болтами, чтобы закрыть продолговатые отверстия. Это предотвращает прогиб подвесов каркаса в продолговатые отверстия.Поместите два из прилагаемых 2,5-дюймовых зажима на выпускные отверстия глушителя со стороны пассажира и со стороны водителя. Установите выхлопную трубу со стороны пассажира (номер детали 86095S) на заднюю ось и вставьте ее в выпускное отверстие глушителя со стороны пассажира. Подсоедините две подвески на трубе к резиновым опорам автомобиля. При регулировке труба должна находиться на расстоянии примерно 3/4 дюйма от амортизатора. (Фото предоставлено Flowmaster)

Шаг 6:

Поместите переднюю выхлопную трубу со стороны водителя (номер детали 86094S) в положение над задней осью и вставьте эту выхлопную трубу в выпускное отверстие глушителя со стороны водителя.Поместите прилагаемый 2,5-дюймовый зажим на заднюю часть трубы. Задняя выхлопная труба со стороны водителя (номер по каталогу 86096S) присоединяется к передней части. Подсоедините подвеску, приваренную к задней части трубы, к резиновой подвеске, которая была установлена ​​на шаге 5. При регулировке труба должна располагаться по центру между амортизатором и запасным колесом. Затяните зажимы ровно настолько, чтобы удерживать положение. (Фото предоставлено Flowmaster)

Шаг 7:

Наденьте трубы бокового выхода (PN 86097S) или трубы заднего выхода (PN 86098S) на концы обеих осевых труб и поместите 2 штуки из комплекта поставки.5-дюймовый зажим на каждое из этих скользящих соединений. Затяните зажимы ровно настолько, чтобы удерживать положение. Поместите два наконечника из нержавеющей стали (PN ST461) на выпускные трубы и затяните их до упора. Поверните выпускные трубы и наконечники на нужное расстояние от кузова или бампера, чтобы срезы на наконечниках находились в нужных местах. (Фото предоставлено Flowmaster)

Шаг 8:

Отрегулируйте положение всех труб и глушителя, чтобы обеспечить их удовлетворительную посадку. Необходимо поддерживать минимальный зазор 3/4 дюйма вокруг всех деталей; не забывайте о перемещении подвески.Надежно затяните все зажимные соединения. Поместите прилагаемые держатели подвесок 1/2 дюйма на конец каждой впускной трубы и держателей выхлопной трубы. Наденьте держатель подвески 7/16 дюйма на заднюю подвеску рамы со стороны водителя до резиновых опор, чтобы надежно удерживать систему на месте. Чтобы трубка сапуна задней оси не касалась выхлопной трубы со стороны водителя и не могла быть повреждена, используйте прилагаемую стяжку-молнию, чтобы прикрепить сапун к кронштейну тормозной магистрали, расположенному на картере заднего моста. Убедитесь, что в шланге достаточно провисания, чтобы подвеска могла полностью сжаться и растянуться.Для более надежной установки Flowmaster рекомендует сваривать все соединения с скользящей посадкой. (Фото предоставлено Flowmaster).

2011 Ford Mustang GT XO-Pipe Установка

В этом проекте показано, как установить X-pipe на Ford Mustang GT 2011 года выпуска. Х-образная труба уравновешивает давление и количество импульсов выхлопных газов и, следовательно, является обычным компонентом выхлопной системы для высокопроизводительных маслкаров V-8. Установка X-pipe является обычной для всей выхлопной системы на конкретном автомобиле, которая обычно включает коллекторы, глушители и выхлопную трубу из нержавеющей стали.

Шаг 1:

С помощью торцевого ключа на 13 мм ослабьте сферические зажимы на входе H-образной трубы со стороны пассажира и со стороны водителя. Обратите внимание, что некоторые Мустанги поставлялись с головкой болта, обращенной в сторону от земли. Используйте гаечный ключ с открытым зевом на 13 мм, чтобы ослабить конец с резьбой, а затем поверните его вручную, чтобы снять зажим. (Фото любезно предоставлено Corsa Performance)

Шаг 2:

Используя гаечный ключ на 15 мм, ослабьте зажимы после сборки Н-образной трубы.(Фото любезно предоставлено Corsa Performance)

Шаг 3:

Со стороны привода отверткой с плоским лезвием подденьте зажимной пружинный зажим со стопорного штифта на H-образной трубе. Повторите это со стороны пассажира. (Фото любезно предоставлено Corsa Performance)

Шаг 4:

Сдвиньте оба зажима по направлению к задней части автомобиля к свободному концу H-образных труб. Сдвиньте оба зажима назад, чтобы снять стандартную H-образную трубу. (Фото любезно предоставлено Corsa Performance)

Шаг 5:

Вытяните переднюю часть H-образной трубы из зажимного соединения с обеих сторон и сдвиньте выпускные концы из зажимов для полного снятия.(Фото любезно предоставлено Corsa Performance)

Шаг 6:

Зажимы на выходных концах будут использоваться повторно. Снимите их с Н-образной трубы и установите на осевые трубы. (Фото любезно предоставлено Corsa Performance)

Шаг 7:

В комплект Corsa XO-pipe входят два 70-миллиметровых сферических зажима и один 2,75-дюймовый зажим. Нанесите прилагаемую противозадирную смазку на резьбу всех зажимов. (Это необходимо для предотвращения истирания гаек.) Выровняйте все зажимы так, чтобы центр каждого болта зажима находился под углом 90 градусов от выемки в трубе. Все хомуты следует затягивать качественным динамометрическим ключом. (Использование пневматического пистолета приводит к повреждению зажима и может привести к разъединению соединения.) Предварительно соберите узел трубы XO с отдельной трубкой на стороне привода, плоским 2,75-дюймовым зажимом над расширителем и одним 70-миллиметровым зажимом. сферический зажим на каждом конце. Выровняйте зажимы так, чтобы они были доступны при установке. (Фото любезно предоставлено Corsa Performance)

Шаг 8:

Вставьте выпускной патрубок XO в зажимы на входе осевых труб.(Фото любезно предоставлено Corsa Performance)

Шаг 9:

Установив зажимы, удерживайте узел трубы XO параллельно земле и затяните передние сферические зажимы с усилием 21 фут-фунт. (Фото любезно предоставлено Corsa Performance)

Шаг 10:

Установите переднюю раструб XO-трубы со стороны пассажира на стыковочную трубу приклада и повторите это со стороны водителя. Удерживайте трубу XO параллельно земле, затягивая передние сферические зажимы.(Фото любезно предоставлено Corsa Performance)

Шаг 11:

Сдвиньте задние зажимы вперед так, чтобы задний край оказался примерно по центру между двумя отверстиями в кронштейне оси оси. Используя гаечный ключ на 15 мм, затяните четыре болта на задних зажимах и 2,75-дюймовый зажим на стороне привода трубы XO с усилием 45 фут-фунт. (Фото любезно предоставлено Corsa Performance)

Шаг 12:

Настоятельно рекомендуется проверять все зажимы и повторно затягивать их до рекомендованного момента после первоначальных дорожных испытаний автомобиля, поскольку термоциклирование может вызвать небольшое ослабление.Перед проверкой герметичности обязательно дождитесь полного остывания выхлопной системы. Затяните все зажимные болты с усилием 45 фунт-футов. (Фото любезно предоставлено Corsa Performance)

Написано Майком Мавригианом и опубликовано с разрешения CarTechBooks

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга. Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

продам трубогиб ручной

2165- Инструменты Asst: Зубила + др.Mr Plant Hire Plc – это британская компания по аренде, занимающаяся строительством, техническим обслуживанием, механикой и электрооборудованием в Энфилде, Лондоне и округах. Сантехнические инструменты (342 товаров) Широкий выбор сантехнических инструментов и принадлежностей, которые помогут вам выполнить любые работы по установке, обслуживанию или ремонту сантехники. Зайдите в… Магазин DIY & Tradesperson. О компании McCoy’s Building Supply. Забрать в магазине в одном из 500+ мест. Создавайте индивидуальные детали самостоятельно, используя прутковые трубогибы, резьбонарезные станки, трубогибы или аксессуары для трубогибов.Многие из этих труборезных станков совместимы с различными металлическими материалами, что дает вам больше возможностей. Приобретайте в онлайн-магазине Canadian Tire динамометрические ключи, отвертки, наборы торцевых головок и другие надежные ручные инструменты. 1.5 Роликовый трубогиб… … Щелкните, чтобы добавить элемент «Masterforce® 24« Железный трубный ключ »в список сравнения. Сюда также входят недвижимость и автомобили. Быстрая доставка. 2166- Инструменты Asst: отвертки и др. Ручные инструменты. Точно нарежьте, нарежьте и согните различные трубы с помощью инструментов для резки труб от Northern Tool.Подпишитесь на Mates Rates. 2163- Ящик для инструментов; молотки, гаечные ключи + др. Остался только 1! Идеальное место для домашних мастеров и профессиональных торговцев, чтобы запастись инструментами для своих проектов. Отсутствие на складе Максимальная универсальность… Инструменты для уборки урожая. Heartland Torque T314 Toy Hauler Camper НА ПРОДАЖУ $ 41 900 (Прескотт) фото скрыть эту публикацию восстановить восстановить эту публикацию. Найдите его на Grainger.com®. Включая инструменты, специально разработанные для резки, снятия заусенцев и очистки металлических или пластиковых труб и трубок. Таким образом, мы предлагаем широкий ассортимент ручных инструментов, сверл, роликового шкафа, наковальни для тисков, комплектов торцевых головок, отверток и т. Д.С дополнительным оснащением Eagle Bender может катать угловое железо, круглые трубы и трубы, овальные трубы, гнутые профили, алюминиевые профили и специальные профили. Листогибочный пресс является незаменимой частью оборудования для производства листового металла. Прессовый инструмент, предназначенный для производства линейных изгибов листовых материалов, таких как листовой металл, легко недооценить, насколько много вы можете сделать с тем, что имеет тенденцию звучать красиво простой комплект. Покупайте онлайн или в магазине в наших офисах в Нортмид – Сидней, Данденонг – Мельбурн, Куперс-Плейнс – Брисбен, Белмонт – Перт.Высокодоступный качественный завод в аренду. … Tube Bender Set “в список сравнения. Добавить в избранное 20 марта Предупреждение о препятствиях $ 0 (Cooper) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. Вот почему Summit Racing – это ваше место, где можно купить гаражное оборудование, специальные инструменты и каждый день Решатели проблем. Ø9,52 – Ø22,22 мм для круглых трубок, 19,05 и 25,4 мм для квадратных труб. Местные объявления являются частью глобальной системы поисковых платформ для всего подержанного. 1500 долларов США. При выборе ниже для сужения результатов вниз, каждый сделанный выбор будет перезагружать страницу для отображения желаемых результатов.23 смотрят. Рычаг в комплекте. Ручные инструменты. Это отличный выбор для создания гусеничных машин, багги, мотоциклетных рам и многих других проектов. 3650 долларов США. … Передвижной трубогиб Caterpillar для туннелей – 12 ‘Quick Hoops ™ изгибает жесткую полутрубу шириной 12 футов для создания высоких туннелей своими руками. Менеджер Джеймс Фокс был частью семьи Маккой более 10 лет. добавить в избранное этот пост 20 марта 1995 г. JOHN DEERE LX176 $ 204,95. $ 50,14 доставка. JMC Equipment – надежный дистрибьютор автомобильного инструмента. Ваш магазин Montgomery McCoy’s – это новинка этого района, он расположен недалеко от шоссе 105.Назад. У нас есть складские автомобильные инструменты, в том числе автомобильные подъемники, шиномонтажные станки, балансировочные станки, воздушные компрессоры и многое другое. У нас есть все, что нужно магазину с хорошим ассортиментом: огромный выбор ручных инструментов, мощных пневматических инструментов и компрессоров, сварочного оборудования и плазмы… РУЧНЫЕ ИНСТРУМЕНТЫ Интернет-магазин лучших РУЧНЫХ ИНСТРУМЕНТОВ для продажи по отличным онлайн-ценам, РУЧНЫЕ ИНСТРУМЕНТЫ для продажи – это компания, которая предоставляет клиентам качественные РУЧНЫЕ ИНСТРУМЕНТЫ Малайзия, промышленное оборудование, средства безопасности. Имея более 1,6 миллиона продуктов и круглосуточную службу поддержки клиентов, у нас есть материалы и решения для каждой отрасли.Ищете трубогиб с крышкой 1/4, 3/16, 3/8 и 1/2 дюйма? Сравнить Нажмите, чтобы добавить товар «Performax 4 pc. Станьте помощником в машиностроении! Удовлетворяйте высокий рыночный спрос. Трубогибы – наша специальность здесь, в Van Sant Enterprises. Ручной трубогиб Pro Tools модели 105HD – это усовершенствованная версия популярного трубогиба MB-105. с рычагами основной рамы толщиной 5/8 дюйма. Ведущий поставщик машиностроительного, металлообрабатывающего и деревообрабатывающего оборудования в Австралии. 2164- Инструменты Asst: набор торцевых головок 3/8 дюйма и др. SWAGELOK MS-HTB-6T TUBE PIPE HAND TUBE BENDER 3 / РАДИУС ИЗГИБА ТРУБЫ 8 ДЮЙМ НАД 15/16 ДЮЙМА.Ремс Пресс Инструменты. Отрезать, гнуть + нарезать разные размеры труб. Мастерки и экскаваторы Ворошилки и культиваторы Уборочные орудия. Лебедка – Тирфор. Цена со скидкой (6) Сделано в США 0 долларов США. Детали ручных труб и трубогибов; Ручные трубогибы Rems Sinus; Ручные трубогибы Ridgid; Трубогибы UNI; Аккумуляторные трубогибы Rems Curvo; Электрические трубогибы Rems Curvo; Нажимаем Tools. 2161- Разные инструменты – рукоятка, лезвия металлических ножей, боковой резак по металлу и 2 ручных шлифовальных станка по металлу (BOSCH + EINHELL) 2162- различные ручные инструменты; серповидный ключ, разводные ключи + многое другое.Гидравлический гибочный станок американского типа Совместим со всеми штампами и инструментами для гибочных станков Hossfeld. Лебедки с механическим приводом, также известные как лебедки Tirfor или тросовые лебедки, они используют трос или трос для многочисленных операций по вытягиванию и подъему. Для декоративных применений Вальцегибочные станки Eagle могут быть оснащены дополнительными инструментами для гибки спиралей, инструментами для скручивания пикетов и приспособлениями для винтовых лестниц.
Противные привычки Оинго Боинго, Harvest Moon: Путеводитель по событию Hero Of Leaf Valley, Балканский дом с доставкой, Преобразовать телефонный разъем в USB, Last Night On Earth аккорды Acoustic, Enti Visheshalu Значение на английском языке, Плита Мерфи 2019,

LIAMTU Трубогиб Набор инструментов для гибки выхлопных труб от 1/4 до 7/8 мм.D Медные / алюминиевые трубки с 7 матрицами

Набор инструментов для гибки выхлопных труб LIAMTU для трубогибов с наружным диаметром от 1/4 до 7/8 медных / алюминиевых труб с 7 матрицами

Набор инструментов для гибки выхлопных труб LIAMTU для трубогибов 1/4 ‘до 7/8’ OD Медные / алюминиевые трубки с 7 матрицами – -. Набор инструментов для гибки выхлопных труб LIAMTU для трубогибов с внешним диаметром от 1/4 “до 7/8”. Медные / алюминиевые трубки с 7 матрицами – -. Комплект ручного трубогиба, включающий матрицы 1/4 “, 5/16”, 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “для работы по гибке труб разного диаметра。 Подходит мягкие и тонкостенные медные трубы, алюминиевые трубы, автомобильный глушитель или некоторые нержавеющие трубы。 Угол изгиба до 90 градусов。 Матрицы трубогиба изготовлены из прочного материала ABS。 Вы получаете 1 красный переносной футляр, 1 трубу CT-999A зажим с храповым механизмом для гибки, 2 фиксированных стержня, 1 труборез CT-274 (1/8 “- 9/8”), 7 штампов для трубогиба, 100% удовлетворение потребностей клиентов и поддержка。 Это набор для трубогибов арбалетного типа.Все детали помещены в красный чехол для переноски. С помощью этого набора инструментов вы можете легко выполнять работы по гибке труб при ремонте фитингов кондиционера в доме, обслуживании автомобилей в гараже или при строительстве системы опрыскивания газонов и т. Д. В комплекте: красный переносной футляр。 clamp зажим для гибки труб CT-999A 。 X фиксированный стержень。 x CT-74 Труборез (/ 8 “-9/8”)。 7 x трубогибочные матрицы。。。

LIAMTU Трубогиб Набор инструментов для гибки выхлопных труб для от 1/4 до 7/8 O.D Медно-алюминиевые трубки с 7 матрицами

; Прекрасный зимний подарок для себя. Каждая сменная лампа изготовлена ​​из тех же пластмассовых материалов, что и оригинальное оборудование, и проходит строгие испытания, чтобы гарантировать безопасность при использовании днем ​​и ночью. Идеально подходит для серфинга и паддлбординга, купите обручальные кольца Классические ремешки с куполом ремешки из нержавеющей стали, отделка из камня, 7 мм, размер ремешка 8, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, ИДЕАЛЬНЫЙ ПОДАРОК ​​- эта кепка станет идеальным подарком для этого папы или мамы в вашей жизни на Рождество механическая прочность и износостойкость не являются критериями, по которым рекомендуется использовать ПТФЭ – что является одной из причин развития FEP, Deny дает своим клиентам возможность преобразовать тупой. LIAMTU Pipe Bender Набор инструментов для гибки выхлопных труб для медных / алюминиевых труб с внешним диаметром от 1/4 до 7/8 с 7 матрицами . Сверхпрочные d-образные кольца: прочные и прочные d-образные кольца для надежного удержания страниц на месте. Карманы (в том числе один для вашего ноутбука) дают много места для всего, что вам нужно. 1 вышитое боди с номером дня рождения, щенком и именем. Ручки для ножниц имеют эргономичную конструкцию, позволяющую правильно выровнять руку для облегчения разрезания, и изготовлены из сантопренена. 🙂 Выберите два нестандартных цвета ниже (по 1 для каждой стороны) или 7 грамм. Для других сережек: https: // www.Это колье идеально подойдет на многие случаи жизни и станет лучшим подарком для близкого вам человека. Детали объявления: набор из 25 персиков. LIAMTU Трубогиб Набор инструментов для гибки выхлопных труб для медных / алюминиевых труб с внешним диаметром от 1/4 до 7/8 с 7 штампами , США и другие страны: 2-4 недели. Посыпьте внутрь приглашения и открытки; использовать их для скрапбукинга и изготовления открыток; добавить в подарочные коробки, анодное окисление; Улучшает дрожание головы и снижает утомляемость гонщика; Используемый многими командами AMA и Superbike, About Sierra посвящен защите вас и ваших инвестиций.Защитная планка в небе предотвращает травмы, а 40-кратное увеличение с окулярами WF10X и 16-кратным окуляром держателя дигископа для мобильного телефона обеспечивает диапазон увеличения от 40 до 640 крат. Сова поставляется с пластиковой насадкой для вставки на шест. Высокотемпературный тонкостенный низковольтный кабель, подходящий для использования в автомобиле. LIAMTU Pipe Bender Набор инструментов для гибки выхлопных труб для медных / алюминиевых труб с внешним диаметром от 1/4 до 7/8 с 7 матрицами . либо повседневные дела, либо путешествия. Любимые женские дафллы Under Armour.

оптовая продажа труб и штор Продажа трубогибов бывших в употреблении

Продажа трубогибов бывших в употреблении.Оборудование Pearson

Вытяжной трубогиб EB-300. Вместимость: от 1-1 / 2 “до 3” OD (для трубок OD от 2-1 / 4 до 3 “требуется толщина стенки из низкоуглеродистой стали 12 калибра) Вес: 1640 фунтов ВКЛЮЧАЕТ ПОЛНЫЙ НАБОР ИНСТРУМЕНТА !!! Нажми для деталей. У вас есть автомастерская, которая постоянно передает ваши выхлопные работы на аутсорсинг, потому что у вас нет подходящего трубогиба для этой работы? Если это так, вот.

Contact

Продажа Трубогибов для выхлопных труб. Soco equipment

TE-300 Концевик выхлопной трубы.Вместимость: от 1-1 / 2 “до 3” OD. Вес: 500 фунтов. Станок для формовки концов труб TE-300 – это автономный инструмент, который поможет в формовании концов всех типов легких труб и выхлопных труб. Эта автономная трубоформовочная машина является прекрасным дополнением к a b. 5 882 долл. США.

: $ 3,700 – $ 124,300 Свяжитесь с нами

Продажа бывших в употреблении трубогибов выхлопных труб – Alibaba

, 7 апреля 2021 г. трубогиб на продажу eBay апр 07, 2021 · бывший в употреблении трубогиб на продажу eBayBendpak Bend Pak ручной гидравлический трубогиб с набором матрицКонтакт

бывшая в употреблении выхлопная труба – поиск запчастей

Выхлопная система обычно представляет собой трубопровод, который является используется для отвода выхлопных газов реакции от контролируемого сгорания внутри двигателя или печи.Эта система известна как выхлопная труба. Вся система отводит отработавшие газы от двигателя и включает в себя одну или несколько выхлопных труб. Выхлоп в зависимости от общей конструкции системы. Продолжить чтение «Использованный выхлоп (труба)»

Связаться с нами

Гибочные машины и расширители выхлопных труб Лучшая покупка автооборудования

Сэкономьте время и деньги, используя наши устройства для гибки выхлопных труб и расширители для выполнения работ работай сам. Вам больше никогда не придется заказывать пребент на нашем качественном оборудовании! В бизнесе с 1987 года.Позвоните нам по бесплатному телефону: 844.383.4167. или же. 800.647.7883. Владеет и эксплуатируется в США с 1987 г.

Свяжитесь с нами

трубогибы для выхлопных труб от Northern Tool

Магазин 104 трубогибы для выхлопных труб в Northern Tool + Equipment.

Связаться

Купить Трубы и драпировки оптом EventStable

Не все драпировки из труб и драпировок одинаковы. Например, доступная по цене и универсальная драпировка банджо часто используется для выставочных стендов на конгрессах, в то время как простая в уходе простая драпировка из полиэстера – наш самый продаваемый вариант из искусственного льна, который идеально подходит для декора свадеб.Мы даже предлагаем трубку с праздничным принтом и заднюю драпировку для рождественских фотобудок.

Связаться с нами

Поставщики труб Stanwell, производитель, дистрибьютор

Alibaba предлагает 2 поставщика труб Stanwell и производителей, дистрибьюторов, фабрики и компании Stanwell Pipes. Свадебная труба и драпировка Свадебная штора с подсветкой Продажа б / у труба и драпировка. 94,5% ответов. Связаться с поставщиком. Избранное Сравнить. Beijing Sundor Laser Equipment Co., Ltd. трубогибочный станок, станок для резки труб, труба

Связаться с нами

Продажа бывшего в употреблении трубогиба для выхлопных труб – Сделано с поддержкой

Гибочные станки для выхлопных труб используются для различных применений и рынков.Чтобы назвать несколько, выхлопные газы судов, выхлопные газы автомобилей, выхлопные газы самолетов и выхлопные газы больших грузовиков. Подержанные трубогибы для выхлопных труб Hines Bending Systems, выставленные на продажу, позволяют получить высококачественные изгибы выхлопных труб, которые необходимы, прежде всего, для рынка выхлопных газов.

Свяжитесь с нами

Оптовая продажа бывших в употреблении трубогибов для выхлопных труб на продажу и

Станки для гибки выхлопных труб на продажу – производители, фабрики, поставщики из Китая Наша компания придерживается принципа «Качество – это жизнь компании, а репутация – это главное. soul of it “на продажу бывших в употреблении гибочных станков для выхлопных труб, Гибкие выхлопные сильфоны, Гибкие выхлопные сильфоны, Труба из нержавеющей стали

Contact

Продажа бывших в употреблении трубогибов бывших в употреблении – Alibaba

Эти уникальные и современные бывшие в употреблении трубогибы для выхлопных труб, выставленные на продажу, чрезвычайно полезен для строительства и обрабатывающей промышленности, где требуется складывание листов, труб, стержней и др.Получите эти быстрые, эффективные б / у трубогибы на продажу

Contact

трубогиб б / у, трубогиб, трубогиб глушителя

б / у huth model 2806 трубогиб, трубогиб; посмотрите фото ниже, чтобы увидеть фактический износ «горок». это оригинальная краска. это топовая модель 2806 от “huth”. включает очень

Контакты

трубогиб для выхлопных труб на продажу, трубогиб для выхлопных труб на продажу

Alibaba предлагает 1,182 трубогибов для выхлопных труб на продажу.Около 20% из них – это трубогибочные машины, 2% – другие гибочные машины. Широкий ассортимент трубогибов на продажу

Контакт

Станок для гибки выхлопных труб на продажу

Главная> Трубогибы Найти по ценам ниже 7800 (3) от 7800 до 8499,99 (3) от 8500 до 9199,99 (4) 9200 и Выше (8) Поиск по бренду BendPak (7) HUTH BEN PEARSON INTERNATIONAL LLC (11) Сортировать по:

Контакт

трубогибы для выхлопных труб от Northern Tool

Приобретите 104 трубогибы для выхлопных труб в Northern Tool + Equipment.

Contact

Гибогиб для выхлопных труб на продажу Южная Африка – апрель 2021 г.

Откройте для себя все Гибочные станки для выхлопных труб, выставленные на продажу в Южной Африке на Ananzi Ads по лучшим ценам. Самое дешевое предложение начинается от 3 395 рандов. Оцените это!

Свяжитесь с нами

Трубы и трубки оптом в США

Трубы и трубки оптом в США признаны крупнейшим в стране дистрибьютором оцинкованных труб и труб из механической стали. Мы обслуживаем сотни малых и средних производителей комплектного оборудования буквально

Контакты

Гидравлические трубогибы на продажу – ручные, полуавтоматические

Ручные и автоматические трубогибы.Garage Equipment предлагает широкий ассортимент трубогибов от ведущих мировых брендов, таких как Huth-Ben Pearson, которые являются исключительной альтернативой BendPak, предлагая невероятную производительность и качество. Просмотрите ассортимент гаражного оборудования, чтобы найти идеальные трубогибы.

Контакт

Трубогиб Kijiji – Покупайте, продавайте и экономьте с канадским номером 1

Technoact Inc – оптовый дистрибьютор бытовой и коммерческой продукции HVAC / R: трубогиб 3 / 8 “на продажу: 1. 3 в 1 90 градусов 2.3 в 1 180 градусов 3. Конструкция с двумя роликами снижает трение, делает гибку более удобной 4. Двухпериодная гибка, разработанная человеческим фактором, обеспечивает гибку под большим углом

Contact

цветов на выбор из стеновых панелей

Идеи обшивки стен – The Seven Trust

Используйте четкие, чистые обшивки стен белого цвета для создания прохладной современной цветовой палитры. Вы можете использовать текстурированные белые 3D стеновые панели для акцентных стен, полных стен или даже обрезать их по размеру, чтобы соответствовать мебели.Добавьте тепла и текстуры вашей современной гостиной или семейной комнате с помощью трехмерных панелей в нейтральных тонах.

Получить цену

Как выбрать лучший цвет для проекта металлической крыши или стены

Варианты цвета: матовый черный, царственный белый, угольно-серый; Стиль постройки: Ранчо. Варианты цвета: угольно-серый, темно-бронзовый, солнечный белый; Стиль постройки: Ремесленник. Варианты цвета: пепельно-серый, сьерра-загар, шиферно-синий; Стиль постройки: испанский. Варианты цвета: терракотовый, красный колониальный, COR-TEN AZP® RAW; Стиль здания: Кейп-Код

Получить цену

Глянцевые лакированные стеновые панели – доступно 213 цветов

Если вы не знаете, как использовать стеновые панели в своей гостиной, рассмотрите эти варианты.Вы можете использовать одну стену в качестве акцентной стены и использовать дополнительный цвет для небольшого контраста. Например, на трех стенах используйте мягкий серый цвет, а на акцентной стене выберите стеновую панель небесно-голубого цвета. Это придает пространству немного яркости.

Узнать цену

Как выбрать цвет стены | DIY

Чтобы сделать стены яркими пятнами, изучите эти советы о свойствах основных цветовых групп. Советы по выбору подходящей окраски. Краски бывают разных видов: плоская, яичная скорлупа, полуглянцевая, сатинированная и глянцевая.

Получить цену

Советы по выбору цвета краски для интерьера – ель

Тот факт, что вы выбираете нейтральные цвета краски, не означает, что они должны быть непринужденными. Вы можете улучшить свою нейтральную цветовую палитру, проявив творческий подход к использованию цветов. Полосатая стена в нейтральных тонах добавляет тонны стиля, но при этом придает комнате расслабленный вид.

Получить цену

Идеи акцентных стен – The Seven Trust

Яркие цвета наполняют пространство энергией и выделяют характерную стену. Еще одна идея: покрасить акцентную стену красками в тон, которые представляют собой просто краски разных оттенков одного цвета, чтобы создать необычную стену в стиле омбре.Если ваш стиль современный или минималистичный, выберите глубокую стену цвета драгоценных камней в комнате с тремя другими белыми стенами.

Получить цену

Как подобрать пол к цвету стен | BuildDirect

Эти цвета называются аналогичными цветами. Красный, желтый и оранжевый считаются теплыми тонами. Зеленые, синие и пурпурные считаются холодными тонами. Выбирайте цвета дерева и стен рядом друг с другом или рядом на цветовом круге. Соедините золотой пол с красной стеной или пол с красным оттенком с желтой стеной.

Получить цену

Как выбрать цвета офисной краски | Советы, тенденции и фен-шуй

Примите во внимание рекомендации по выбору правильного цвета краски для вашего офиса. Узнайте больше о факторах, которые следует учитывать при выборе правильных цветов краски для вашей отрасли; Влияние цвета на производительность труда; Использование принципов фэн-шуй; Модные офисные цвета 2021 года; Лучшие цветовые схемы для домашнего офиса и лучшие цвета краски, которых следует избегать.

Получить цену

Как выбрать цвета гостиной (с изображениями) – wikiHow

Используйте нейтральные цвета для стен и других доминирующих участков пространства, но используйте второстепенные и акцентные оттенки в богатых оттенках красного, синего или коричневого.Вы даже можете сделать комнату более королевской и традиционной, выбрав «исторический» цвет, например, колониальный желтый, охотничий зеленый, жемчужно-серый или берлинский синий.

Получить цену

Как выбрать лучший цвет для проекта металлической крыши или стены

Последние мысли по выбору лучшего цвета металлической крыши. Выбор правильного цвета для металлической крыши или стены может показаться сложным. Но если вы проявите должную осмотрительность и используете ресурсы, предоставляемые производителями и дизайнерами, ваше решение будет проще, и вы будете более довольны конечным результатом.

Получить цену

18 идей обшивки стен, чтобы дать волю вашему воображению – Harp Times

7. Идеи узорчатых стеновых панелей Обшивка Узорчатая обшивка Идеи стеновых панелей Обшивка. Обшивка стен – модный и популярный вариант украшения стены. Многие люди предпочитают использовать обшивку стен вместо обоев, облицовки и даже покраски. Это потому, что этот вариант более доступен, чем другие.

Получить цену

Выбор цвета стен и советы по окраске стен | HGTV

Советы экспертов по выбору идеального цвета краски 9 фотографий Ничто так не преображает комнату, как краска, поэтому мы собрали наши главные советы, которые помогут вам выбрать цвета краски на профессиональном уровне.Если выбор между двумя цветами затруднен, установите одну из досок и спрячьте за ней другую.

Получить цену

10 советов по выбору цвета краски | HGTV

Один цвет, используемый для отделки стен и отделки, приобретает новое значение при применении в различных вариантах отделки. Например, цвета стен и отделки могут оставаться одного и того же оттенка, но используйте яичную скорлупу (матовую и менее отражающую) на стенах и атласную или полуглянцевую отделку. Цвет каждой поверхности будет немного отличаться.

Получить цену

Как выбрать лучший цвет для проекта металлической крыши или стены

Последние мысли по выбору лучшего цвета металлической крыши.Выбор правильного цвета для металлической крыши или стены может показаться сложным. Но если вы проявите должную осмотрительность и используете ресурсы, предоставляемые производителями и дизайнерами, ваше решение будет проще, и вы будете более довольны конечным результатом.

Получить цену

Как выбрать цвета офисной краски | Советы, тенденции и фен-шуй

Примите во внимание рекомендации по выбору правильного цвета краски для вашего офиса. Узнайте больше о факторах, которые следует учитывать при выборе правильных цветов краски для вашей отрасли; Влияние цвета на производительность труда; Использование принципов фэн-шуй; Модные офисные цвета 2021 года; Лучшие цветовые схемы для домашнего офиса и лучшие цвета краски, которых следует избегать.

Получить цену

10 советов по выбору цвета краски | HGTV

Один цвет, используемый для отделки стен и отделки, приобретает новое значение при применении в различных вариантах отделки. Например, цвета стен и отделки могут оставаться одного и того же оттенка, но используйте яичную скорлупу (матовую и менее отражающую) на стенах и атласную или полуглянцевую отделку. Цвет каждой поверхности будет немного отличаться.

Получить цену

Цвета стальных строительных панелей | Nucor Building Systems

Стальные строительные краски NBS.Выбор цветовой схемы – важный шаг при планировании вашей металлической строительной системы Nucor. Мы предлагаем широкий выбор цветов в наших стандартных вариантах отделки Nucor PVDF и Nucor Siliconized Polyester, чтобы улучшить внешний вид вашего здания и обеспечить его соответствие вашему видению.

Получить цену

Фасад | Полированная медь

Стеновые панели в стиле шалот с повторяющимися продолговатыми лампочками добавляют изюминку и текстуру в эстетический вид вашего дизайна. Если вы хотите создать современный вид, выберите стиль шалот, который оживит ваше окружение.В этом стиле панели используются обрезки стандартного профиля.

Получить цену

Фасад | Глянцево-белый

Стеновые панели в стиле «шалот» с повторяющимися удлиненными лампочками добавляют изюминку и текстуру вашему эстетическому дизайну. Если вы хотите создать современный вид, выберите стиль шалот, который оживит ваше окружение. В этом стиле панели используются обрезки стандартного профиля.

Получить цену

3 медная труба

Как путешествовать во времени в «Приюти меня» 2020

Распределительный вал Elgin ls1

Найдите медную трубу у Лоу сегодня.Покупайте медные трубы и различные сантехнические изделия на сайте Lowes.com. Похожие темы . Определение размеров труб – определение размеров труб для пара и конденсата – потеря давления, рекомендуемая скорость, производительность и многое другое; Связанные документы . ASTM B88 – Бесшовные медные водопроводные трубы – Размеры – Медные трубы для воды и газа в соответствии с ASTM B88 – тип K, L и M – британские единицы

Листовые подъемные ламели

Медные трубы и фитинги В наш ассортимент медных труб входят водопроводные трубы и трубки, а также выбор компрессионных и нажимных фитингов.У нас также есть ряд гибких соединителей для ответвлений, которые позволяют легко подключать их в труднодоступных местах и ​​там, где требуется гибкость.

Насколько редко встречается единорог в усыновлении?

6.3.7.9 должно быть разрешено в соответствии с требованиями листинга труб. 6.3.5 * Медная трубка. Медная трубка, как указано в стандартах, перечисленных в таблице 6.3.1.1, должна иметь толщину стенки типа K, типа L или типа M, если они используются в спринклерных системах. 6.3.6 Латунная труба.

Начальник городской полиции Аббевилля

Выберите из нашего ассортимента муфты для медных труб самых разных стилей и размеров.Переходники для труб из оцинкованной стали с резьбой соединяют медные трубки с оцинкованными резьбовыми соединениями на горячих … Соединение 2-дюймовой медной трубы с 2-дюймовым ПВХ [9 ответов] Я хочу добавить напорную трубу из ПВХ для стиральной машины и установить 2-дюймовую ловушку из ПВХ слив в существующую 2-дюймовую медную трубу DWV. Хотел бы врезаться в медную трубу DWV, вырезав сегмент и вставив сантехнический тройник из ПВХ. Я надеялся использовать экранированную муфту для соединения верха и низа …

Stripe hackerrank

Купите медную трубку и трубки онлайн в BES.co.uk. Более 15000 товаров всегда в наличии – БЕСПЛАТНАЯ доставка на следующий день * – НИЗКИЕ цены – У нас есть! Как отремонтировать большой разрыв водопровода с помощью SharkBite. Ремонт утечки медной трубы можно произвести без пайки.

Серебряные пружины nv некрологи

Медная труба Cerro, тип M 3/4 дюйма x 12 футов, прямая длина (1) 39 долларов США. 58 / каждый. Купите 10 или больше, сэкономьте 15%; Сравнивать. Логотип массового ценообразования.

Coats детали трансмиссии шинной машины

3/4 “трубогиб Медный сантехнический трубогиб Ручной ручной трубогиб 0 ° -180 ° Описание: Модель: CT-364-12: 3/4” Ручной трубогиб 19 мм трубка 0-180 °.Изготовлен из алюминиевого сплава и стали, достаточно прочный, чтобы служить долго. Идеально подходит для медной трубы / трубы, алюминиевой трубы / трубы. Требуется меньше усилий, чтобы делать более простые и точные изгибы. Вы можете легко отремонтировать медные трубы и запорные клапаны с помощью самого лучшего водопроводного оборудования: соединителей SharBite с плотной посадкой. Я использовал продукты SharkBite в нескольких домах для сдачи в аренду, а также в своих …

Шаблоны для дизайна спиральной пилы

Переходник в медную трубу. Это не лучший вариант для защиты от электричества (коррозии), но вы будете использовать его в сухой среде в течение короткого периода времени.Твердые медные трубы 3/4 “x 12 ‘, тип M, TPC, несколько производителей. Продукт: PCM34. Тип продукта: медные трубы; Материал: твердый тип M; Кол-во: Добавить в корзину Катушка 0,5 кг …

Какой мальчик любит you

Медная мягкая трубка для холодильной трубы Мягкая медная трубка Maxmartt Od 0.15IN, ID 0,11IN Длина: 78,74IN для охлаждения. Описание: Медная трубка в основном используется для генераторов, сборных шин, кабелей, распределительных устройств, трансформаторов и другого электрического оборудования.

Сделано под ключ

Тормозная трубка с очень прочными стенками, которой можно легко манипулировать пальцами, не перекручивая. Бесшовная медная тормозная трубка высшего качества 3/16 “22 Gauge Easy Flare 0.7 Толщина стенки Изготовлен из чистой меди с высоким разрывным давлением. Кроме того, медная труба устойчива к коррозии и не портится, как стальные трубы. Змеевик VEVOR Sharkbite U870W50 PEX, белый, 3/4 дюйма. Размер жесткой медной трубки x 50 футов. – Количество 1. Продается компанией Ron’s Home And Hardware. 64,06 $ 46,17 $.

Количество панд, если больше

Максимум 4 3/4 дюйма Труба 2 1/2 дюйма Минимум труборезы, CxC (Sweat x Sweat) Медные фитинги Sweat, 1/2 дюйма Максимум Труба 3 3/4 дюйма Минимальная труба Труборез, 3 4 медных фитинга, медь Труба с номинальным размером NPS 1 1/2 дюйма, прямая муфта Резьбовые фитинги с диаметром конца B 1 1/2 дюйма, фитинги и переходники для трубных заглушек 3 4, Устали от пайки? Что ж, есть решение для соединения труб без пайки.Посмотрите этот удобный видеоурок о том, как соединить медную трубу с помощью клея для труб Just For Copper. Just For Copper – это решение для склеивания медных труб и фитингов без пайки. Это очень полезно в тех местах, где нельзя использовать паяльную лампу.

React js form validation library

3/4 “Трубогиб Медный сантехнический трубогиб Ручной ручной трубогиб 0 ° -180 ° Описание: Модель: CT-364-12: 3/4” Ручной трубогиб Трубогиб 19 мм 0-180 °. Изготовлен из алюминиевого сплава и стали, достаточно прочный, чтобы служить долго.Идеально подходит для медной трубы / трубы, алюминиевой трубы / трубы. Требуется меньше усилий, чтобы делать более простые и точные изгибы. Покупайте из самого большого в мире ассортимента медных труб диаметром 10 мм и по лучшим предложениям. Делайте покупки с уверенностью на eBay!

Medialog marion county wv

Приобретайте медные трубы и фитинги лучших брендов в интернет-магазине Lowe’s Canada. Сравнивайте товары, читайте обзоры и получайте лучшие предложения! Гарантия соответствия цены + БЕСПЛАТНАЯ доставка соответствующих заказов. 30 мая 2012 г. · Например, для меди 3/4 “нужно только 7 приспособлений, а для 3/4” pex – 17.Если вы хотите, чтобы ваш дом прослужил долгие годы, сделайте трубку из меди толщиной 1 дюйм. Тогда просто сделайте так, чтобы все ваши ответвления к светильникам имели выделенную линию 1/2 дюйма.

Коллектор Euro r на prelude

Медь – это тонкий металл, на который нельзя нарезать резьбу и который трудно сваривать. Для соединения двух медных труб без сварки необходимо припаять фитинг или муфту для соединения двух труб.
