Электрика в деревянном доме

электрика, электрика в деревянном доме

Деревянный дом – это красиво, экологично, тепло и уютно. Но многих беспокоит вопрос благоустройства такого дома, особенно множество проблем возникает с электричеством, дерево является горючим материалом, а, значит, такой дом изначально является более опасным. Но для того, чтобы не переживать по данному поводу, необходимо всего лишь доверить монтаж электроснабжения деревянного дома квалифицированному электрику. И, конечно, четко придерживаться его рекомендаций. Электрика в деревянном доме должна быть специальной, здесь имеет значение качество провода, способ креплений, маркировка розеток и многое другое.

Выбираем электрокабель.

Если мы решили поселиться в деревянном доме, который, как известно, стоит немало, необходимо приготовиться к тому, что и в остальном наши затраты будут значительными. Конечно, здесь речь идет и о высокой стоимости работ по монтажу электросистемы, и о дорогих материалах, которые обеспечивают пожаробезопасность.

Соответственно, покупать материалы лучше всего в специализированных магазинах, обращая внимание только на кабель, выполненный по ГОСТу, а не по ТУ. Кабель, изготавливаемый по техническим условиям, имеет меньшую толщину изоляции, сечение жилы также будет недостаточным. Несмотря на то, что этот кабель стоит более дешево, на деле он может привести к более ощутимым затратам.

Для прокладки внутри дома мы выбираем специальный кабель, который не подвержен горению или имеет низкий уровень возгорания. Производители предлагают нам следующий ассортимент:

• ВВГнг (А) – 2-,3-,4-,5-жильный медный провод. Используется двойная изоляция, где внутренний слой – ПВХ, а наружный изготовлен из негорючего композитного пластика. Температурный порог эксплуатации от +50 до – 50 градусов.
• ВВГнг LS – аналог ВВГнг (А). Главное отличие обозначено маркировкой LS – при воздействии высоких температур наружная изоляция почти не выделяет HCl (хлороводород) и имеет низкий уровень дымовыделения.
• NYM – 2-, 3-, 4-,5-жильный медный провод с тройной изоляцией. Внутренний слой оплетки – ПВХ, средний – полиолефиновая композиция, не содержащая галогены, наружный слой – негорючий ПВХ.
• РКГМ – одножильный медный многопроволочный провод с двойной изоляцией. Внутренний слой изоляции изготовлен из кремнийорганической резины высокой твердости, не содержит галогены. Наружная оплетка – стекловолокно с теплостойким лаковым или эмалевым покрытием. Провод выдерживает температуру от – 60 до + 180 градусов, относится к жаростойким, негорючим.

Кроме кабеля нам необходимо множество других аксессуаров, которые используются при монтаже системы электроснабжения.

Использование гофрированной самозатухающей трубки в несколько раз повышает безопасность вашего деревянного дома. Эта трубка может иметь сечение от 16 до 63 мм, размер подбирается в зависимости от толщины кабеля, который будет в нее уложен. При воздействии высоких температур, например, при пожаре, пластик размягчается и плотно обживает провод, после чего затвердевает.

Благодаря такому эффекту электрический кабель получает дополнительный слой защиты от огня.

Материалом для изготовления гофрированной трубки может служить поливинилхлорид, полиамид, полипропилен. Каждый из них имеет свои характеристики:

– ПВХ используется исключительно внутри помещений, так как сохраняет свои свойства при температуре от -5 до +50 градусов. Материал ударопрочный, обладает самозатухающими свойствами.

– Полиамид подходит для использования и вне помещений, так как обладает устойчивостью к ультрафиолету, морозу, жаре, его температурный порог от -40 до +75 градусов. Материал ударопрочный, самозатухающий, не распространяет горения.

– Полипропилен может выдерживать высокие температуры, но не подходит для использования на улице под прямыми солнечными лучами. Он эластичный и ударопрочный, прекрасно выдерживает высокую влажность. Может использоваться при температуре от -40 до +105 градусов.

Гофрированная трубка обязательно используется при внутреннем способе монтажа кабеля в деревянном доме, при прохождении через стены и перекрытия.

При наружном способе монтажа удобно использовать самозатухающий кабель-канал. Он обладает практически такими же свойствами, как и трубка ПВХ. Производители предлагают кабель-канал в нескольких вариантах расцветки, в том числе и “под дерево” что позволяет легко подобрать нужное оформление для любых помещений.

Распределительные коробки, розетки, выключатели.

Как и остальные элементы системы, распределительные коробки стоит выбирать из негорючего ПВХ. Но намного большее значение имеет, насколько качественно и надежно будет зафиксирован и соединен кабель внутри коробки. Для различных типов кабеля предполагается различный метод скрутки:

• жесткие одножильные провода соединяются методом скрутки;
• жесткий одножильный + мягкий многожильный – используется скрутка с дальнейшей опайкой оловом;
• мягкий многожильный провод соединяется скруткой, после которой используется фиксация медной (меднолуженой) гильзой.

Электрика в деревянном доме не допускает использования розеток и выключателей внутреннего исполнения. Независимо от типа монтажа электрокабеля, розетки и выключатели крепятся только снаружи. Соответственно, они также должны быть из негорючих материалов и иметь защитную крышку, которая располагается на задней панели розетки (выключателя). Такая крышка служит барьеров между стеной дома и местом соединения проводов, где очень велика вероятность возникновения искры.

Не стоит обходить своим вниманием и силовой щит, который также должен соответствовать всем нормам безопасности. В качестве материала изготовления используется негорючий ПВХ или пластмасса. Щит должен быть наружного исполнения, даже если подобное оформление не особо гармонирует с основной идеей интерьера.

Нелишним будет упомянуть, что на всех этих материалах не стоит экономить и от дешевых аналогов лучше вовсе отказаться. Также не стоит экономить на работе электрика, лучше пригласить хорошего специалиста, который будет точно знать о чем идет речь, какой кабель и в каких случаях ему следует использовать. Электрика в деревянном доме не терпит небрежности в вопросах пожаробезопасности. Но все затраты, понесенные на этом этапе обязательно окупятся в дальнейшем, надежно защитив строение от случайных возгораний при коротких замыканиях и любых других неполадках в сети.

Маркировка электрических кабелей для квартирной проводки

Если вы сталкивались с серьёзным ремонтом, значит вы знаете, что он обязательно повлечёт за собой и замену электрической проводки. Это происходит по двум причинам. Во-первых, даже грамотно сделанная в своё время электрическая сеть со временем устаревает. А изношенная проводка – это всегда потенциальная опасность для человека. Во-вторых, нередки случаи, когда ремонт осуществляется с целью включения других электроприборов в уже существующую сеть. В таком случае нежелательно соединять новую проводку со старой, поскольку из-за несоответствия показателей кабеля или материалов их изготовления могут возникнуть проблемы.

Поскольку именно кабели и электропровода являются основным источником электропроводки, важно разбираться в их маркировке.

Она позволяет точно определять необходимые свойства проводников. Маркировка выглядит как цветовая разметка с различными условными значками, буквами, цифрами, этикетками, которые указывают на принадлежность провода к тому или иному виду, позволяя распознать тот или иной кабель среди остальных.

Понятия «кабель» и «провод» нередко путают. В чём же их ключевые различия?

• Провод – это изделие, которое состоит из одной неизолированной жилы или одной и более изолированных жил, поверх которых имеется лёгкая неметаллическая оболочка, обмотка или оплетка из волокнистых материалов.

• Кабель – гибкая конструкция, которая включает от одной до множества жил, каждая из которых заключена в отдельную оболочку. Другие элементы конструкции кабеля представлены на рисунке:


Маркировка проводов и кабелей

Начало маркировки – это буквенная часть. Каждая буква несёт определённый смысл. Так, первая буква обозначает материал жилы, вторая буква обозначает тип конструкции провода, третья буква обозначает материал или характеристику изоляционного слоя, четвёртая буква указывает конструктивные характеристики провода.

После букв в маркировке располагаются цифры, обозначающие данные о конкретном проводе или кабеле. Если первая цифра отсутствует, значит перед вами кабель или провод с одной жилой.

Если в кабеле есть жилы, которые отличаются по диаметру, то в маркировке прописываются все жилы через знак «+».

Подробности маркировки вы можете посмотреть на рисунке:

Для чего нужно знать параметры провода?

Выбор типа провода – это важное мероприятие, от правильности которого зависит безопасность человека. Ведь неверно выбранные показатели провода (значение сечения, величина номинального напряжения) могут привести к замыканию или возгоранию открытых проводов, а также способствовать перегреву металла.

При нахождении рядом с проводом быстровоспламеняющихся материалов может произойти пожар в огромных масштабах, ток утечки или обесточивание помещения. Ошибка может стоить очень дорого – от небольшого ремонта участка стены до человеческой жизни.

Основные правила при выборе кабеля для электропроводки в квартире: какие формулы нужно знать

Первый шаг: определение сечения кабеля. Это точная величина, при определении которой нельзя полагаться на интуицию или свой глазомер. Известно, что когда ток протекает по проводам – они нагреваются. Следовательно, легко сделать вывод,

что от силы тока зависит и нагрев провода. Есть специальные формулы, которые это доказывают.

Активная сила тока определяется по следующей формуле:

Так, данная формула объясняет взаимосвязь сопротивления (R) и силы тока (I). От того, насколько высоко сопротивление (R), будет зависеть, насколько сильно провод будет нагреваться.

Для определения сопротивления используют такую формулу:

Так, из формулы следует, что чем меньше площадь поперечного сечения (S) проводника, тем выше его сопротивление (ρ), а следовательно – и мощность.

Таким образом, правильно высчитанная площадь сечения нужна для обеспечения безопасности и возможности избежать перегрева проводки или неоправданных затрат.

Осторожно! Сечение кабеля и диаметр – это разные показатели, которые нельзя путать! Диаметр вы можете измерить обычной линейкой, а посчитать площадь сечения возможно через формулу:

В силу невысокой нагрузки для проводки в квартире выбирают провода с небольшим сечением – 1,5 квадратных миллиметров.

Специфика частного дома нередко требует применять провода с большим сечением из-за мощных потребителей.

Второй шаг: Мощность провода

При проектировании электрической проводки важно учитывать мощность, которую потребляет каждое электрическое устройство в сети (P). Этот показатель можно найти либо на этикетке, либо в паспорте прибора.

Формула, которая покажет значение общей силы тока, выглядит так:

I = (P1+P2+…+Pn)/220

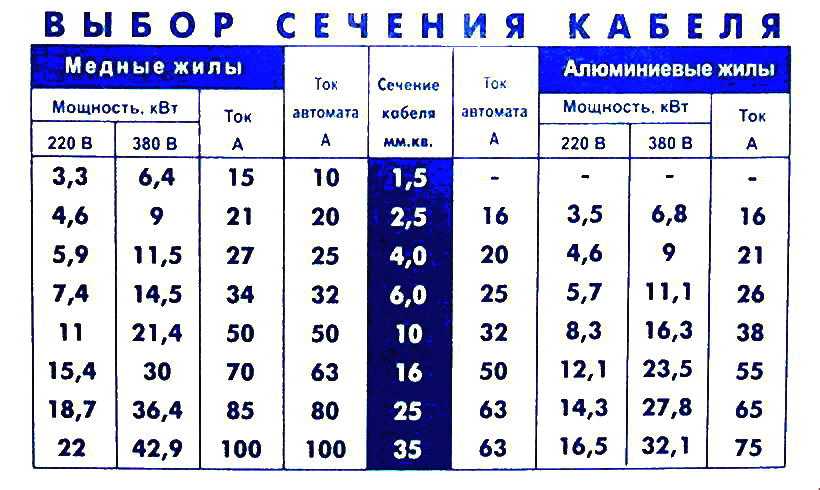

При расчётах сечения кабеля воспользуйтесь такими данными: кабели из меди способны пропускать до десяти А/мм, в то время как алюминиевые кабели пропускают только восемь А/мм. Если вам нужно определить сечение кабеля, разделите показатель силы тока на его пропускную способность (8 или 10 в зависимости от материала изготовления кабеля). Итоговая цифра – и есть сечения кабеля.

Третий шаг: Токовая нагрузка – ещё одна величина, которую нужно знать при выборе провода. Она обозначает такую величину тока, при которой он сможет проводить через себя ток в течение самого долгого периода.

​​Расчёт сечения провода по току представлен ниже в формулах:

Четвертый шаг: Расчет по длине

Есть ещё одна зависимость показателей, которую всегда нужно принимать во внимание. От длины провода зависит потеря тока: чем больше длины, тем более высокая потеря тока осуществляется. Так получается из-за увеличения сопротивления, которое нарастает в зависимости от увеличения длины проводника.

Металл жилы: медь или алюминий

Различают алюминиевую и медную проводку. Чтобы понять, на каком виде остановить свой выбор, рассмотрим их плюсы и минусы.

Преимущества алюминиевой проводки:

• Главный фактор, который побуждает потребителей к эксплуатации проводки из этого материала – это бюджетная стоимость.

• Малый вес: позволяет значительно упростить монтажные работы

• Устойчивость к процессам окисления: алюминиевая проводка прослужит долгий срок, если не будет контактировать с окружающей средой

• Есть защитная оболочка, которая гарантирует стойкость к процессам окисления

К отрицательным характеристикам проводки из алюминия можно отнести:

• Возможность распада контактов по причине частого нагревания

• Пониженная электропроводимость

• Алюминий – это очень хрупкий материал. Отсюда следует, что при перегреве или сгибании он может переламываться. В среднем общий период эксплуатации алюминиевой проводки составляет не более тридцати лет

• Сложность монтажа

• По причине высокого значения удельного сопротивления и склонности к нагреву нужно использовать провода с сечением от 16 квадратных миллиметров (ПЭУ).

Достоинства медной проводки:

• Выдерживает очень большую токовую нагрузку, в процессе использования её провода не перегибаются

• Отличная электропроводность

• Устойчивость к окислительным реакциям

• Гибкость – ещё одно важное преимущество такого типа проводки. Кабель из меди способен легко возвращаться в своё прежнее положение. Это значительно облегчает процесс монтажа

• Период эксплуатации – пятьдесят лет

Недостатки медной проводки:

• Высокая цена

Зачастую стоимость медной проводки может быть вдвое выше, чем стоимость алюминиевой.

Таким образом, преимуществ у медной проводки значительно больше. Поэтому наиболее рационально будет использовать медную проводку. При невысоком бюджете можно комбинировать материалы, следуя определённым правилам безопасности. Соединение разных материалов возможно 4 способами: «орешек», клеммные колодки, пружинные клеммы, при помощи болта.

Следовательно, выбирая материал проводки, нужно обращать внимание на такие положения как:

• Прочность. В ГОСТе указывается, что медный провод выдерживает до восьмидесяти перегибов, а провод из алюминия – не более 12. Но, если проводка проходит в стене, полу или спрятана под потолком, этот фактор становится неважным.

• Стоимость

• Сопротивление

• Легкость монтажа

Востребованные кабели для электрической проводки в квартире или доме

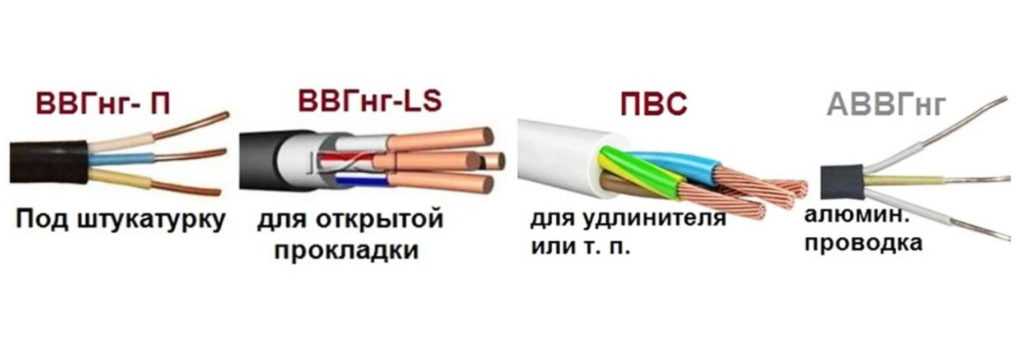

• Кабель ВВГ – это универсальные кабели, которые представляет собой конструкцию с жилой из меди. Кабель также имеет изоляцию и оболочку из поливинилхлоридного пластиката и может выдерживать напряжение цепей переменного тока до 1000 Вольт. Форма сечения у кабелей ВВГ может быть разной – плоской, квадратной, треугольной, круглой. Изделия отвечают всем требованиям безопасности и отличаются невысокой ценой. Обеспечивают лёгкий монтаж благодаря своей надёжной конструкции. Одно из преимуществ ВВГ – это его широкий температурный рабочий диапазон. Кабель можно эксплуатировать как при очень низкой температуре, так и при очень высокой (от -50 °C до +50 °C). Также нельзя не отметить, что данный провод способен выдержать повышенный уровень влажности (вплоть до 98%). За счёт таких характеристик, кабели ВВГ применяют в самых разных сферах – не только в квартирах и жилых помещениях, но и в промышленном хозяйстве. Часто используется для электропроводки на даче.

• Кабель NYM – современный тип силового кабеля, который был разработан немецкими инженерами. В качестве главного материала изготовления применяется медь. NYM может состоять из одной, двух, трёх, четырёх или пяти жил. Этот тип также является универсальным. Монтировать данный вид кабеля допускается как в сухих, так и во влажных помещениях, как под штукатуркой, так и снаружи, как в кирпичной кладке, так и в бетоне. Его используют при напряжении цепей переменного тока, которые не превышает 660 В. За счёт особой конструкции промежуточной оболочки этот вид часто советуют профессиональные электромонтажники. Кабель NYM позволяет обеспечить электропроводку силовых линий и сетей освещения, устойчив к широкому диапазону температур.

Оба вида кабелей имеют схожие преимущества: обладают высокой эластичностью, что значительно облегчает процесс монтажа, имеют качественное исполнение, устойчивость ка возгораниям, возможность самозатухания и большое разнообразие выбора.

Однопроволочный и многопроволочный кабель: в чём отличие?

Однопроволочный кабель – это кабель с высокой жесткостью, часто применяется при стационарной электропроводке.

Многопроволочный провод – это такой провод, которые включает в себя множество тонких проволочек, формирующих сечение жилы. Они характеризуются отличной гибкостью – их можно неоднократно сгибать, разматывать, сматывать. Чаще всего имеет обозначение «ПВ3 1х4», где ПВ – провод виниловый, 3 – класс гибкости, 1х4 – одна жила сечением 4 квадратных миллиметра. Срок службы многопроволочного кабеля составляет не более пятнадцати лет.

В домашней проводке можно использовать любой тип – выбор зависит от способа монтажа и эксплуатации.

Разновидности проводов, которые не следует использовать в квартире

Мы уже выяснили, что в отличие кабеля, который имеет двухслойную и прочную изоляцию, провод является более слабым изделием с лёгкой изоляцией. Главный недостаток проводов – это их низкая стойкость к долгому нагреву, что при длительной нагрузке может привести к возгоранию. Именно по этой причине они не соответствуют требованиям правил устройства электроустановок по электропроводке в квартирах и жилых домах.

• Провод ПВС – это самое популярное изделие для соединения с электросетью, бытовыми приборами и любых потребляющих электроэнергию устройств. ПВС состоит из нескольких жил – от двух до пяти проводников из меди, которые защищены поливинилхлоридной изоляцией. Поскольку жилы являются многопроволочными, ПВС характеризуется высоким уровнем гибкости.

• Провод ШВВП – это провод с токопроводящими жилами. Имеет прямоугольную форму, поскольку параллельные жилы лежат в одной плоскости. Каждая жила и сама оболочка изготовлены из поливинилхлорида-пластиката


• Провод ПВВП – провод с токопроводящими медными жилами и изоляцией из поливинилхлоридного пластиката. Обычно применяется для организации электропроводки в бетонных конструкциях, под штукатуркой, в кирпичной кладке или снаружи потолков и стен. Главное условие – отсутствие каких-либо механических нагрузок на провода

• Провод ПУНП – это универсальный гибкий провод, который может быть представлен как в двухжильном, так и в трехжильном исполнении, которые располагаются по отношению друг к другу параллельно. Сечение ПУНП составляет от 1,5 до 6 квадратных миллиметров. Изоляция – поливинилхлоридная. Применение: стационарная прокладка в осветительных сетях при напряжении цепей переменного тока, не превышающего 250 вольт. Главным достоинством этого вида проводов является их плоская конструкция, которая гарантирует удобно для монтажа в труднодоступных местах. В качестве положительных моментов потребители также отмечают большое разнообразие выбора по сечению и числу жил. Но стоит понимать, что это бюджетный кабель, он неустойчив к высокой температуре и может разрушиться под её воздействием.
