Монтаж сэндвич дымохода своими руками

От того, насколько качественно выполнен монтаж сэндвич дымохода, зависит не только комфорт, но и безопасность проживания в доме. В статье в общих чертах разберем, о чем идет речь и как лучше подойти к делу.



Содержание:

• Что такое сэндвич-дымоход
• Как рассчитать размеры сэндвич-дымохода
• Выбор дымохода сэндвич для монтажа
• Типы соединения сэндвич-труб
• Монтаж сэндвич дымоходов
• Монтаж сэндвич дымохода через стену
• Монтаж дымохода из сэндвич труб через крышу

Что такое сэндвич-дымоход

Выбор разнообразных материалов для установки систем удаления дыма невероятно велик. Но именно стальные сэндвич дымоходы получили особенно широкое применение при возведении частных домов.

Речь идет в данном случае о паре труб с разными диаметрами, которые вставлены друг в друга. Между ними имеется небольшое расстояние. Все это пространство заполняется негорючим материалом – минеральной ватой для изоляции и утепления.

У таких конструкций есть масса несомненных преимуществ. По сравнению с кирпичными аналогами они стоят недорого, а монтируются очень быстро. Вся система весит немного. Внутренние стенки конструкции – гладкие. За счет этого тяга становится лучше, а сажи образуется меньше. Производят системы из кислотостойких сортов нержавеющей стали, так что готовое сооружение служит действительно долго.

Температура выходящих газов и дыма зависит от типа топлива и отопительного котла. Чем она выше, тем сильнее нагревается и труба, а значит, и все конструктивные элементы, сквозь которые она идет. Можно примерно ориентироваться на следующие цифры:

• котел газовый – 120 – 200 ° С;
• котел пеллетный – 120 – 250 ° С;
• котел на дизтпливе – 150 – 250 ° С;
• котел пиролизный – 160 – 250 ° С;
• камин, печь – 350 – 650 ° С;
• печь банная – 400 – 700 ° С;
• котел на угле – 500 – 700 ° С.

Если дерево ничем не защищено, оно начнет обугливаться уже при 200 ° С. Деревянная поверхность, будучи хорошо высушенной, загорается от источника открытого огня уже при 270 – 290 ° С. Если же ее подвергать постоянному нагреву в течение более, чем суток, воспламенение возможно и при температуре от 170 ° С.

Очевидно, что соблюдение мер противопожарной безопасности выходит на первый план. Малейшая ошибка может обойтись слишком дорого.

Как рассчитать размеры сэндвич-дымохода

Для определения оптимального диаметра трубы важно заранее выяснить условия, в которых ее будут эксплуатировать. Мощность отопительной печи, в частности, зависит от площади помещения, а также от планируемого температурного диапазона.

Обычно для отопления каждых 10 кв. м. хватает 1 кВт. А значит, для помещения в 100 кв. м. нужна печка с мощностью в 10 кВт. Далее индивидуально подбираются прочие параметры.

Для подбора системы для отвода продуктов горения от отопительного котла важно выяснить его мощность, а также тип топлива. Чем горячее газы, которые идут по проходу, тем сильнее нагреется и он. Ниже всего температура у газовых котлов (120 – 200 ° С), выше всего – у угольных (до 700 ° С).

При выборе сэндвич-дымохода нужно смотреть на диаметр, прежде всего, внутренней трубы: чем мощнее печь, тем он должен быть шире. Так, для помещения в 4 кв. м. нужна печь в 3.5 кВт, а диаметр выхода из нее – 158 мм. А для помещения в 90 кв. м. – печь в 9 кВт и отверстие в 220 мм.

Есть свои нормативы и для открытых топок, хотя их и не рекомендуют устанавливать. Выходной канал в этом случае не должен превышать 1/100 от совокупного объема котла. Иначе тяга будет слабой, к тому же возможны завихрения масс воздуха с продуктами горения.

Совокупная высота всей конструкции должна быть не меньше 5 м. Если установка сэндвич дымохода будет выполнена без учета этого условия, возможна обратная тяга – а значит, задымление помещения.

Важно подумать и о выводе верхней части через крышу. Если кровля скатная, край дымохода делайте выше конька минимум на 0.5 м, особенно если расстояние от него до середины трубы не превышает 1. 5 м. Если удаленность составляет 1.5 – 3 м, лучше, чтобы дымоход заканчивался в горизонтальной плоскости на том же уровне, что и конек. Если же она превышает 3 м, лучше, чтобы верхний край был на 10 градусов ниже конька.

При выводе системы на плоскую кровлю верхний край располагаем на расстоянии в 0.5 – 1.5 м. При недостаточности размеров, длину вывода сквозь кровлю можно увеличить до 30 см. Но при этом обязательно использование особых укрепляющих растяжек.

Выбор дымохода сэндвич для монтажа

Поскольку температура горения у разных котлов и на разном топливе может отличаться, особую роль играет состав стали, из которой выполнены обе трубы – внутренняя и внешняя. Стоит также отметить, что на стенках дымохода после прогорания иногда остаются сера, а также соляная и серная кислота. Различные марки стали по своему «относятся» к таким агрессивным воздействиям.

Отметим самые популярные типы:

• AISI 304 содержит много хрома и никеля, устойчива к высоким температурам, а при невысоких наоборот – становится хрупкой;
• AISI 316 – сплав высоколегирован, он стабилизирован молибденом, стоек к кислотным воздействиям, не подвержен коррозии;
• AISI 321 – также высоколегирован, стабилизирован уже титаном, годится при средних температурах (до 800 С), но при контакте с серой коррозирует;
• AISI 430 – пригоден при не очень больших температурах, поскольку уровень его сопротивляемости агрессивным воздействиям невысок, коррозируется, в целом используется в недорогих, доступных моделях.

Невооруженным взглядом марку и вид стали обычно не определить, так что обычно для этого используется магнит. Отдельное внимание важно уделять характеристикам материала. Качественная сталь не притягивает магнит. Если же вдруг сплав не слишком хорош, вы четко заметите притяжение.

Важно думать не только о материале, но также и о толщине – так, чтобы сооружение справлялось с запланированными нагрузками. Как правило, на изготовление обоих контуров сэндвич-панелей идет жаростойкая, высоколегированная сталь, толщина которой 0.5 – 0.7 мм. Такой материал будет стойким к воздействиям и химическим, и конденсата. Сделанные из нержавейки трубы сочетаются с отопительными приборами любого типа. Главное – точно подобрать марку стали с учетом максимума вероятной температуры газов, которые будут отводиться.

Делают оба контура таких труб не только из нержавейки, но также и из оцинкованной стали. Подобные изделия обычно стоят существенно дешевле. Однако они запросто деформируются, стоит только температуре превысить 450ºС. Компромиссом может послужить внешний контур из оцинкованной, а внутренний контур – из нержавеющей стали. Толщина металла внутренней трубы в таком случае составляет обычно 0,5 мм, внешней стенки – 1 мм.

Однако при подборе толщины стенок внутренней трубы при использовании газа стоит учитывать диаметр:

• 130 – 450 мм – 0,5 мм;
• около 500 мм – 0,6 мм;
• больше 500 мм – 0,8 мм.

Если прибор работает на твердом топливе, при выборе толщины стенок учитывается температура продуктов горения:

• до 450ºС – 0.6 мм;
• больше 450ºС – 0.8 мм.

Кроме того, при работе на твердом топливе в конструкции дымохода должен быть не утепленный участок, который присоединен прямо к выходному патрубку устройства. Как правило, для этого используется монотруба, сделанная из жаропрочной нержавеющей стали, толщина стенки которой составляет 0,8 – 1 мм.

Особое внимание нужно уделить толщине стенки кожуха, находящегося с наружной стороны изделия.

Этот параметр напрямую зависит от его диаметра:

• до 450 м – 0,5 мм;
• больше 500 мм – 0,6 мм.

Внутренний диаметр трубы, как правило, подбирают, учитывая параметры отопительного устройства. В целом площадь поперечного сечения дымохода обычно рассчитывают, опираясь на тепловую мощь котла. Однако по всей высоте сооружения размер должен быть не менее сечения выходного патрубка используемого прибора.

Размеры диаметров минимальных сечения канала, отводящего дым, в зависимости от мощности применяемого прибора отопления должен быть следующим (внутреннее/внешнее сечение):

• до 3.5 кВт – 120/180 мм;
• 3.5 – 5.2 кВт – 140/200 мм;
• 5.2 – 7 кВт – 150/200 мм;
• от 7 кВт – 200/260 мм.

Толщина теплоизолирующего слоя также подбирается с учетом температуры газов, которые будут отводиться. Если мощность газового котла низкая или средняя, а температура отводимых от него газов 250ºС, толщина утеплительного слоя может составлять 30 мм.

Если прибор мощный газовый или работающий на жидком топливе, а температура не превышает 450ºС, толщина уже должна доходить до 50 мм. Если же устройство работает на твердом топливе, особенно на угле, то дым может прогреваться даже до 1000ºС – тогда толщина теплоизолятора обязана иметь уже все 100 мм.

Обязательно обращайте внимание на эти параметры – они напрямую влияют на вашу безопасность!

Типы соединения сэндвич-труб

Из наиболее распространенных способов соединения различных модулей дымохода отмечают следующие:

• Раструбами соединяют обычно модули, фаска которых с одной стороны немного шире, чем с другой. Таким образом, обеспечивается достаточная степень герметичности всего канала в целом.
• Если у модулей гофрированные края, высокая точность при монтаже не требуется. Ведь герметичность каждого стыка в этом случае обеспечивается благодаря использованию больших объемов высокотемпературного герметика (к слову, довольно дорогого).
• Фланцевая методика позволяет собирать конструкции, у которых нет препятствий к выходу дыма, однако стыки закрыты плохо. В такие стыки может просачиваться немало влаги, повреждающей слой теплоизоляции.
• И наконец, при байонетном подходе детали соединяют между собой, перемещая по оси и поворачивая, иногда с боковым смещением.

Монтаж сэндвич дымоходов

Существуют также различные подходы к собственно монтажу дымоходов. Выбор зависит от массы факторов:

• расположения основного котла или печки;
• наличия и обилия свободного пространства;
• конструктивных особенностей самого дымохода;
• личных предпочтений зказчика.

В целом, дымоход монтируют либо снаружи, либо внутри, т.е. через стену или через крышу.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж керамического дымохода

Монтаж сэндвич дымохода через стену

Если вы выберете наружный монтаж сэндвич трубы дымохода, то у вас будет газоход, который соединит выпускной патрубок прибора отопления с трубой, вышедшей наружу прямо через стену. Чтобы обеспечить достаточную тягу, труба, отводящая дым, не должна быть в высоту ниже уровня конька крыши. А лучше, чтобы она даже возвышалась над ним.

Участок этой конструкции, идущий по горизонтали, должен быть не длиннее 1 м, а расстояние от края крыши – никак не меньше 0.5 м. Чтобы наружный дымоход функционировал нормально, обязательно обустройте наружное утепление.

У подобного способа установки дымохода есть масса преимуществ:

• в доме экономится полезная площадь;
• снижается риск возникновения пожаров;
• кровельное покрытие сохраняется во всей своей целостности;
• труба внутри дома не портит интерьер.

Монтаж дымохода из сэндвич труб через крышу

Если вам больше нравится установка сэндвич дымохода через крышу, тогда система отведения дыма будет состоять из вертикальной части, идущей вверх прямо внутри дома. Важно, чтобы стыки отдельных модулей выполнялись вне перекрытий – как междуэтажных, так и чердачного. Так вы избежите препятствий для проверки степени их герметичности.

Чтобы защитить от существенных температур места, где проходит дымоход, используются проходные патрубки, а также потолочно-проходной узел. Чтобы герметизировать стык с покрытием крыши, выполняется крышная разделка.

Есть свои преимущества и у внутреннего расположения трубы, отводящей дым, строго по вертикали:

• обеспечивается более стойкая тяга;
• обслуживать конструкцию удобнее и проще;
• утепление не требуется;
• архитектурный облик фасада вашего дома не страдает.

Правда, при этом отнимается некоторая часть полезной площади внутри помещения. В процессе возведения конструкции дороже обойдется обустройство точек прохода сквозь потолок, перекрытия, кровлю. Да и герметичность вашего кровельного покрытия, конечно, нарушится.

Подведем итоги

В целом сэндвич дымоходы – современные системы, удобные и комфортные в повседневной эксплуатации. Главное – ответственно подойти к подбору их состава, толщины и прочих параметров, а также заказать монтаж у профессионалов. И тогда новая конструкция успешно прослужит вам не один год!

Вам также будет интересно

 Как происходит установка дымоходов  Установка дымохода через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками



Монтаж сэндвич трубы для дымохода: утепленные из нержавейки

• Особенности конструкции
• Устройство и габаритные размеры дымоотвода
• Сечения
• Некоторые тонкости установки двустенных дымоходов
• Проход через крышу: как сделать правильно

Основной функцией дымохода является образование естественной тяги и вывод продуктов сгорания, когда используется печное или газовое отопление. Практически именно от его конструкции, качества производства и грамотности монтажа во многом зависит эффективность системы отопления и ее безопасность в целом. Поэтому так важны его долговечность, прочность, максимальное соответствие условиям эксплуатации и пожаробезопасность.

Пожалуй, этим параметрам лучшим образом соответствуют дымоходы сэндвич. При использовании конструкции из нержавейки дымоотвод получается двусторонний. Это дает определенные преимущества над односторонними конструкциями:

• больше соответствует требованиями пожарной безопасности;
• обеспечивает более качественную теплоизоляцию;
• ее двусторонняя конструкция снижает вероятность образования конденсата на поверхности изнутри, улучшая тем самым параметры тяги.

При этом монтаж сэндвич трубы для дымохода довольно простой и под силу одному человеку.

Особенности конструкции ↑




Они состоят из двух труб: внутренней и наружной, с проложенным между ними теплоизоляционным слоем. Обычно это базальтовое негорючее волокно толщиной 25-60 мм. Внутреннюю изготавливают из стали (чаще нержавеющей), а внешнюю – из меди, латуни, той же нержавейки либо другого материала. Оцинкованные желательно не использовать, поскольку они меняют свое сечение при нагревании и охлаждении.

На заметку

Единственной проблемой при укладке утеплителя является нахлест с подрезом в полтолщины и перехлест в 100 мм, что создает определенные неудобства при монтаже.

Одним из лучших на сегодня вариантов из нержавейки является теплоизолированная сэндвич труба для дымохода Вулкан с трехслойной конструкцией:

• внутренняя из нержавеющей стали – кислотоупорная и жаропрочная,
• базальтовая вата – выдерживает нагрев до примерно 750°,
• внешняя из нержавеющей аустенитной стали – обеспечивает жесткость каркаса и удерживает геометрию дымопровода.

В последнее время набирают популярность эмалированные дымоходы сэндвич. По сравнению с обычными их максимальный температурный порог выше – до 900° C. Эмалированный вариант изготавливают из специальной стали в 0,5 мм, покрытой с обеих сторон стеклянной эмалью. Благодаря уникальным свойствам эмалированного покрытия эти дымоотводы не подвержены воздействию конденсата, который образуется на его стенках. Значительно улучшается также проводимость, то есть одновременно увеличивается КПД самого отопительного прибора. Как показывает практика, надежность и долговечность двухстенного дымоотвода этого типа увеличивается в несколько раз. Стоит также отметить, что  покрытые черной эмалью, они имеют эстетичный вид и прекрасно вписываются в любой интерьер.

Устройство и габаритные размеры дымоотвода ↑

Монтаж начинают после определения его сечения и длины

Сечения ↑

Сечение напрямую зависит от тепловой мощности прибора и должно соответствовать СниП. Наиболее оптимальные значения выбирают согласно следующим рекомендациям:

• тепловая мощность до 3,5кВт – 0,14 х 014 м,
• при 3,5–5,2 кВт – 0,14 х 0,2 м,
• при 5,2–7 кВт – 0,14 х 0,27 м.

В случае круглого поперечного сечения трубы, оно по площади должно быть эквивалентно прямоугольному.

Дымоходы сэндвич из нержавеющей стали: размеры

Длину рассчитывают, исходя из следующих положений СниП.

• Высота должна начинаться от 500 см.
• Дымопровод должен быть выше конька дома самое меньшее на 50 см.
• Если для кровли использован горючий материал, высота его вывода от парапета или конька должна составлять 1–1,5 м.

Важно

Если пристройка дома выше него, то дымопровод обязательно следует выводить выше пристройки. То же справедливо и в случае более высоких близ стоящих зданий.

Конструкция может возвышаться над крышей:




• плоская крыша – от 500 мм,
• труба находится на расстоянии не больше 1,5 м от парапета или конька – от 500 мм,
• расстояние от нее до конька составляет 1,5–3 м – не ниже последнего,
• при расстоянии до конька, начиная с 3 м  – не ниже, чем линия, проведенная вниз от последнего под углом 10°.

Внимание

Чем ниже будет расположена труба по скату крыши, тем больше она должна возвышаться над ее поверхностью.

Некоторые тонкости установки двустенных дымоходов ↑

• Сэндвич дымоход этого типа  всегда устанавливают  по направлению снизу вверх.
• Соединение отдельных деталей – раструбное, то есть один элемент вставляется в другой.
• Если он будет работать при избыточном давлении, то дополнительно используют герметизирующие муфты.
• Первый фрагмент дымоотвода соединяют с патрубком отопительного прибора.
• Хотя это и утепленные дымоходы сэндвичи, однако в некоторых местах, например, балках или перекрытиях, может возникнуть необходимость дополнительной защиты.

Некоторую сложность может вызвать проход конструкции через крышу. Рассмотрим этот вопрос подробнее.

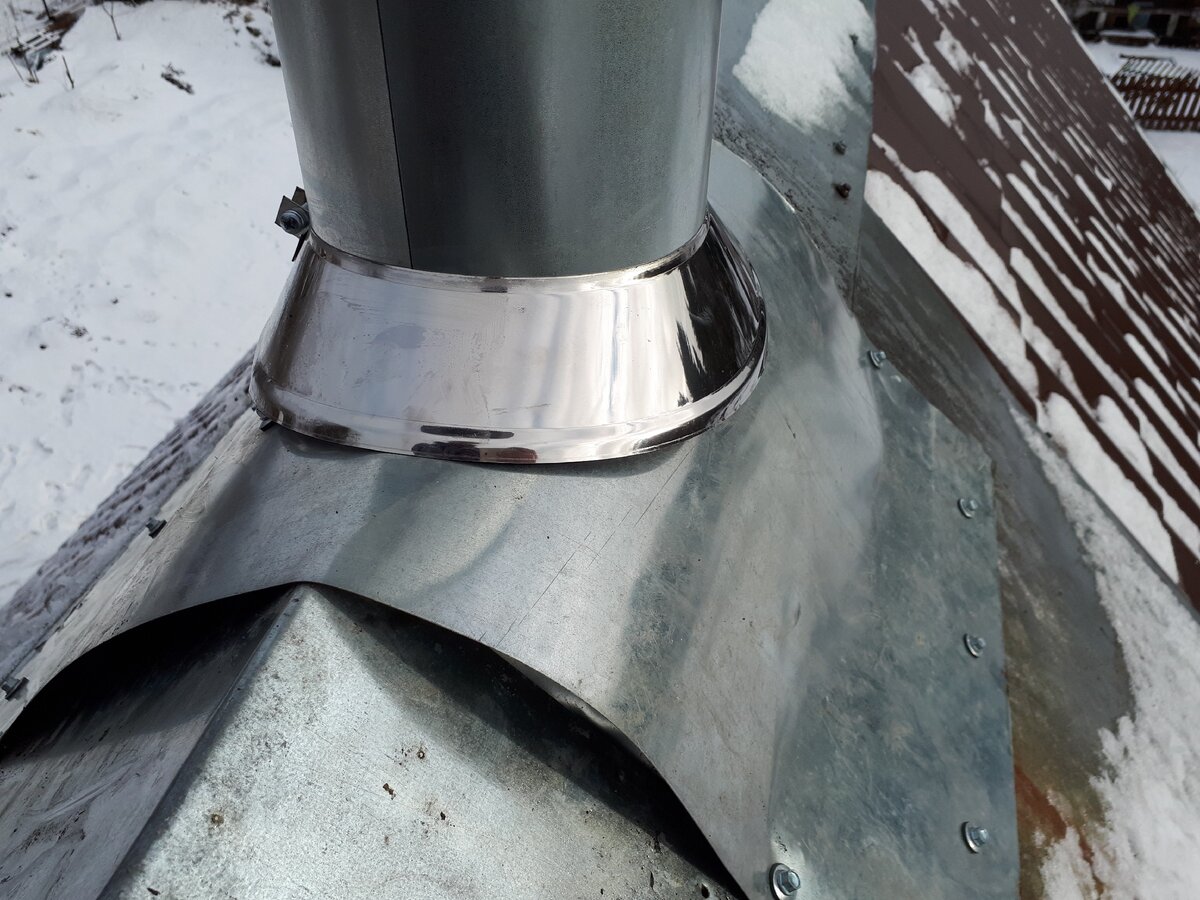

Проход через крышу: как сделать правильно ↑

Безопасный выход дымоотвода наружу обеспечивают при помощи специального элемента – крышной разделки. Выполненное из металла изделие не дает соприкоснуться трубе к конструкциям крыши.

Совет

Крышная разделка подбирается под угол наклона крыши. Есть и стандартные – под наклон крыши 15-35° или 35-55°.

• Сначала намечают место, через которое  дымоотвод пройдет через крышу. Наносят разметку маркером или карандашом, еще раз проверяют и делают с внутренней стороны отверстие в кровле. Размеры отверстия должны позволять дымоотводу свободно проходить через нее.
• Для герметизации изнутри крепят подкрышный лист, а снаружи устанавливают крышную разделку. Угол регулируют за счет ее конусной части. Края же заводятся или под конек, или под кровельный лист.
• После закрепления регулируемого фартука, который герметизирует место стыка дымоотвода и разделки, можно приступать к установке следующего элемента.Так завершают проход дымохода через кровлю. Затем наращивают трубу до нужной длины и устанавливают на его конце зонтик, чтобы уберечь его от осадков.

Рекомендуем

Сэндвич дымоход нужно собирать таким образом, чтобы в месте его прохождения через крышу не образовались стыки, которые представляют собой потенциальную опасность.
