Кровельная проходка: основные характеристики, состав и изготовление

Кровельная проходка представляет собой узел прохода, применяемый для монтажа стальных шахт вентиляции в точках их прохода в покрытиях кровель различных по типу и назначению зданий. В данной статье будет рассказано о различных особенностях кровельных проходок, а также об их составе и разновидностях.

Проходка кровельная общего назначения размещается на стаканах из железобетона. Крепление таких проходок производится при помощи навернутых на анкерные закладные болты гаек, причем болты предусмотрены в стаканах изначально.

В качестве материала для теплоизоляции применяются плиты из минеральной ваты, снаружи дополнительно обернутые стеклотканью.

Механическое управление клапаном осуществляется при помощи специального вспомогательного механизма, который регулируется на два режима работы:

• «Открыто»;
• «Закрыто».

Важно: нельзя допускать размещения исполнительного механизма клапана ниже муфты кольца, что может привести к скапливанию на нем конденсата.

Чаще всего проходки для кровли монтируются в системе вентиляции зданий и строений общего назначения, в которых используется вентиляция двух типов:

• Естественная вентиляция;
• Система принудительной вентиляции.

На этапе проектирования здания выбор на конкретной системы влияет целый ряд различных условий, таких как уровень влажности, минимальная и максимальная температура воздуха, и многие другие.

Проходка кровли рассчитывается при этом при помощи двух параметров:

1. Угол уклона кровли;
2. Расстояние от конька до проходки.

Конструкция узла прохода также включает в себя патрубок, который соединен с опорным фланцем, выполняющим роль крепления и используемым для соединения кровельной проходки со стаканом из железобетона.

Нижний концевой фланец используется для крепления клапанов или воздуховодов, а верхний применяется для шахты с круглым сечением. Для крепления расчалок на кровельном покрытии используются специальные кронштейны, а в шахте – хомуты.

Основные характеристики кровельных проходок

Разновидности кровельных проходок

Кровельный проход, оснащенный ручным приводом, применяется при стабильном режиме работы, не требующем периодического переключения режима.

В состав ручного привода обычно входят следующие компоненты:

• Портяное полотно;
• Устройство управления;
• Тросик;
• Противовес.

Для обеспечения дополнительной гидроизоляции покрытия кровли при монтаже системы также может использоваться юбка в качестве составляющего элемента системы. При необходимости кровельные проходки оснащаются также специальным сборщиком конденсата, который приваривается к патрубку.

Он позволяет собирать влагу, поступающую из воздушной и газовой смеси, не допуская ее проникновения в кровельное покрытие, вызывающего его разрушение.

Кроме того, разработан специальный перечень условий, при которых будет производиться эксплуатация узлов прохода. В соответствии с данным перечнем выбирается климатическое исполнение конкретного узла, а также дополнительные варианты.

Например – будет ли в нем использоваться универсальный уплотнитель кровельных проходов и, если будет, то в каком количестве.

Для изготовления кровельных проходок чаще всего применяется сталь черная, толщина которой составляет от полутора до двух миллиметров.

Кроме того, узлы прохода могут быть изготовлены из нержавеющей стали двух разновидностей:

• Нержавеющая сталь толщиной 0,5 миллиметра;
• Нержавеющая сталь толщиной 0,8 миллиметра.

В настоящее время выпускаются одиннадцать типовых вариантов размеров диаметра кровельных проходок. Кроме того, производитель может изготавливать узлы прохода, диаметр которых отличается от стандартных, предназначенных для использования в различных условиях.

Кровельная проходка в первую очередь предназначена для качественного выведения вентиляционной системы на крышу дома или строения. Это улучшает вентиляцию воздуха и создает для нее более подходящие условия в каждой конкретной ситуации.

Для использования в системе вентиляции зданий сегодня существует также широкий ассортимент приточных систем, установки которых оснащаются хорошей шумоизоляцией.

Состав и изготовление кровельных проходок

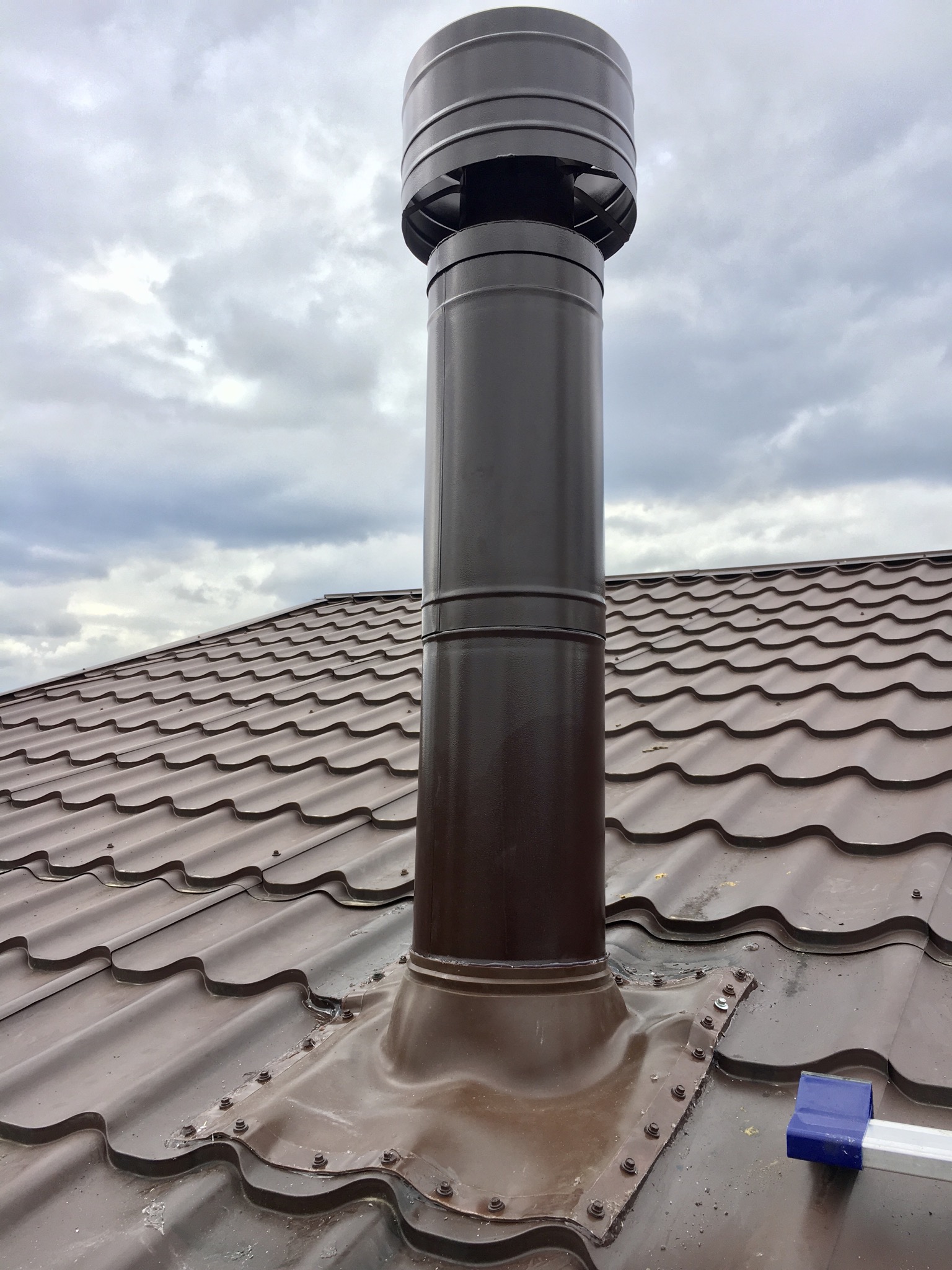

Пример проходки для готовой фальцевой и металлической кровли

Стандартные кровельные проходки обычно состоят из двух частей, каждая из которых, в свою очередь, включает в себя внутренний и наружный контуры.

Каждый из данных контуров оснащен изнутри специальным слоем изоляции, изготовленным из базальтового полотна, обладающего высокой стойкостью к перепадам температур и воспламенению.

Узлы прохода через кровлю наиболее часто изготавливаются из черной стали толщиной от одного до трех миллиметров, которая покрывается затем термостойкой черной эмалью, позволяющей проходке выдерживать температуры до 600 градусов.

Кроме того, в соответствии с определенными условиями эксплуатации, а также техническими возможностями изготовления и пожеланиями дизайнера или самого застройщика, проходки могут быть изготовлены из нержавеющей стали. Толщина материала при этом может составлять от одного до двух миллиметров.

При изготовлении кровельных проходок необходимо в обязательном порядке принимать во внимания три важнейших параметра:

1. Угол наклона самой крыши;
2. Толщина межкровельного пространства и стропил для крыши своими руками;
3. Материал для крыши, использованный для изготовления системы стропил, потолка и непосредственно кровли.

Для того чтобы предотвратить проникновение через узел прохода воды, образующейся в результате выпадения осадков, используются специальные «раскладки».

Они представляют собой металлическую полосу, на которой предусмотрены отверстие для дымохода и специальная отбортовка по бокам.

Для изготовления «раскладки» чаще всего применяется полиэстер, цвет которого выбирается в соответствии с цветом кровельного материала. Располагается раскладка на промежутке между коньком и узлом прохода, который должен быть ей охвачен со всех сторон.

Полезно: в зависимости от того, какое сечение имеет воздуховод или дымоход, подведенный к кровельной проходке, она может быть изготовлена с тем же сечением.

Монтаж кровельной проходки

Приведем пример монтажа узла прохода через кровлю (последовательность действий показана на рисунке):

1. Выбирают кольцо уплотнителя с расчетом, чтобы диаметр получившегося отверстия был приблизительно на 20% меньше диаметра проводимой через кровлю трубы;
2. Уплотнитель натягивается по трубе, при необходимости натягивание можно облегчить при помощи мыльного раствора;
3. Уплотнитель прижимается к кровле с целью придания ему формы, соответствующей форме основания. Для плотного прижатия краев фланца к поверхности крыши можно использовать инструменты;
4. Под фланец наносится специальный герметик;
5. Фланец крепится к основанию при помощи шурупов, вкручиваемых на расстоянии около 35 мм друг от друга;
6. Установка кровельной проходки завершена.

Вот и все, что хотелось рассказать о кровельных проходках, надеемся, что данная информация будет полезна при осуществлении вывода на кровлю дымохода и вентиляции.

Использование кровельных проходок позволяет сделать это качественно и не нанести при этом никакого вреда непосредственно кровле.

Мастер Флеш 150-300 зеленый кровельная угловая проходка

Задать вопрос

КОД: 30681

2 520 руб

Предзаказ

Кол-во:

+ −

Минимальное количество для товара 1.

Доставка

Варианты оплаты

Наши преимущества

• — Гарантия
• — Возврат и обмен
• — Различные способы оплаты
• — Лучшая цена

ПроизводительMaster-flash (Мастер флэш) Страна брендаРоссия Диаметр дымохода, мм150, 180, 220, 210, 160, 300, 230, 200, 250, 280 мм Диаметр внутр/наруж, мм80/160, 140/220, 150/210, 180/250, 160/230, 120/200, 130/200, 200/280, 100/200, 80/200, 80/180, 130/220, 125/200, 160/200, 130/230, 160/220, 160/250, 100/180, 150/230, 125/220, 125/180, 150/200, 200/250, 130/210, 140/230, 160/210, 160/240, 220/300, 120/220, 140/240, 140/200, 180/280, 120/180, 150/220, 150/280, 140/210, 150/250, 220/280, 200/300 мм

Диаметр проходного отверстия, мм150-300 мм Материал внутр/наружсиликон

• Описание
• Характеристики
• Прикрепленные файлы
• Отзывы

Кровельная проходка Master flash Мастер Флеш d 150-300 зеленый

Универсальные уплотнители Master Flash предназначены для герметизации отверстия в кровле в месте прохода дымохода. Используются для скатной кровли с углом наклона от 10 до 45 градусов. Площадка удлиненная 600мм x 730мм.

Материал изготовления –  EPDM/ силикон, EPDM/ алюминий. Проходка выдерживает температуру от -60 до +230 градусов. Алюминиевая площадка очень гибкая, отлично гнется по форме кровли. Надежное крепление манжет к фланцу.

Уплотнители кровельных проходов Master flash изготавливаются из специально подготовленной EPDM-резины, которая обладает большим запасом прочности, выдерживает любые проявления природы и устойчива к резким перепадам температур и сохраняют свои свойства под воздействием озона и ультрафиолетовых лучей.

Температура эксплуатации Master Flash от -55 °С до +135 °С (EPDM)  и от -74 °С до +260 °С (силикон).

При монтаже на неровных поверхностях (черепица, ондулин, шифер и т. д.) кровельные проходы Master Flash обеспечивают плотное прилегание к кровле.

Металлическая полоска по периметру помогает закрепить форму изгиба, соответствующую профилю кровельного покрытия. Таким образом, обеспечивается хорошая герметизация стыка кровельного уплотнителя Master Flash и кровли. Благодаря своей эластичности гибкие уплотнители кровельных проходов Master Flash могут монтироваться на кровлях с разными углами наклона.

Кровельная проходка Master flash пользуется большой популярностью у покупателей.

Она отличается замечательными характеристиками, проста в использовании и с легкостью устанавливается. Осуществлять монтаж можно при любых погодных условиях.



Достоинства кровельной проходки Мастер Флеш:

• • Уплотнители кровельных проходов Master flash подходят для всех типов кровли: металла, пластика, черепицы, мягкой кровли и резины.
  • Отверстие под трубу можно прорезать в любом месте.
  • Мастер-Флеш герметизирует проходы независимо от их расположения.
  • Мастер-Флеш при любых условиях сохраняет цвет и эластичность, выдерживает температурное расширение трубы и снеговую нагрузку.
  • Мастер-Флеш используют для герметизации различных типов проходов от 6 мм до 467 мм.
  • Способность фланца принимать форму профиля кровли дает возможность применения для различных профилированных поверхностей кровли и под любым уклоном.
  • Уплотнитель широко используется  для герметизации дымоходов.
  • Монтаж кровельного уплотнителя Master Flash достаточно прост и не занимает больше 30 минут.



Монтаж кровельной проходки Мастер Флеш

1. Выбираем уплотнитель

Изолятор следует выбирать так, чтобы диаметр минимального отверстия был на 20% меньше, чем диаметр трубы. Можно немного обрезать Мастер Флеш, если возникает такая необходимость.

2. Выполняем монтаж

Мастер Флеш одевается на соединительную трубу. Уплотнитель должен плотно прилегать к трубе. Можно использовать мыльный раствор – это значительно облегчит работу. Горловина обхватывает сам дымоход, а его резиновая часть перекрывает все щели между кровлей и трубой.

Благодаря эластичности материала, из которого производятся уплотнители, появляется возможность добиться идеального уровня герметичности даже при условиях постоянных вибраций, исходящих от трубы, долговременного давления от ветра и снега .

3. Придаем уплотнителю форму

В месте, где Мастер Флеш стыкуется с крышей, необходимо прижать края уплотнителя к ее поверхности. При необходимости можно воспользоваться инструментом.

4. Обеспечиваем уплотнение

Под фланец Мастер Флеш наносится герметик.

5. Закрепляем уплотнитель

Фланец Мастер Флеш необходимо жестко закрепить на поверхности крыши, используя шурупы. При этом расстояние между соседними шурупами должно быть примерно 35мм.

Наименование

кровельная проходка угловая (мастер флеш)

Диаметр дымохода, мм

• 150 мм
• 160 мм
• 180 мм
• 200 мм
• 210 мм
• 220 мм
• 230 мм
• 250 мм
• 280 мм
• 300 мм

Диаметр внутр/наруж, мм

• 80/160 мм
• 100/200 мм
• 120/200 мм
• 130/200 мм
• 140/220 мм
• 150/210 мм
• 160/230 мм
• 180/250 мм
• 200/280 мм
• 80/180 мм
• 80/200 мм
• 100/180 мм
• 120/180 мм
• 120/220 мм
• 125/180 мм
• 125/200 мм
• 125/220 мм
• 130/210 мм
• 130/220 мм
• 130/230 мм
• 140/200 мм
• 140/210 мм
• 140/230 мм
• 140/240 мм
• 150/200 мм
• 150/220 мм
• 150/230 мм
• 150/250 мм
• 150/280 мм
• 160/200 мм
• 160/210 мм
• 160/220 мм
• 160/240 мм
• 160/250 мм
• 180/280 мм
• 200/250 мм
• 200/300 мм
• 220/280 мм
• 220/300 мм

Диаметр проходного отверстия, мм

150-300 мм

Цвет

• зеленый

Материал внутр/наруж

• силикон

Размер основания (ШxД), мм

600×730 мм

Ширина, мм

600 мм

Длина, мм

730 мм

Производитель

Master-flash (Мастер флэш)

Страна бренда

Россия

Найти похожие

Отказное письмо (1. jpg, 430 Kb) [Скачать]

Отзывы о Мастер Флеш 150-300 зеленый кровельная угловая проходка

The Vault® Roof Penetration — Кожухи для прохода через крышу

Консолидированный, безопасный, конфигурируемый проход для нескольких проходов через крышу или стену.

Готовые стандартные растворы.
Готовые индивидуальные решения.

начало работы

ХРАНИЛИЩЕ

Стена VAULT

Аксессуары Roof VAULT

Серия AWI

Сборка

Четырехкомпонентный алюминиевый узел с порошковым покрытием (антивандальная крышка, предварительно изолированный корпус (R4.3 @ 75F), удлинитель изоляции и бордюр), винты из нержавеющей стали.

СОЕДИНЕНИЯ MEP

Благодаря использованию запатентованных герметичных выходных уплотнений Silx14 и переходников для воздуховодов у нас есть решения для любой задачи. Позволяет в будущем проникать через консолидированный путь.

СООТВЕТСТВИЕ КОДАМ

Разработаны в соответствии со стандартами FEMA 320/361 и ICC 500-2014 для ураганных ветров со скоростью 225 миль в час.

Разработано в соответствии со стандартами IECC C402.5 и ASTM E2178-13 2015/2018 по воздухопроницаемости/утечке воздуха.

Произведено в США.

Индекс солнечного отражения 88,2.

Удлинитель изоляции

Первый в своем роде продукт, разработанный в соответствии со стандартом IECC 2015/2018 по целостности изоляции крыши.

Серия AW

Сборка

Сборка из толстого алюминия с порошковым покрытием, состоящая из трех частей (антивандальная крышка, предварительно изолированный корпус (R4. 3 @ 75F) и бордюр), винты из нержавеющей стали.

Соединения MEP

Благодаря использованию запатентованных герметичных выходных уплотнений Silx14 и переходников для воздуховодов у нас есть решения для любой задачи. Позволяет в будущем проникать через консолидированный путь.

Соответствие коду

Испытано третьей стороной на соответствие требованиям FEMA 320/361 и ICC 500-2014 для ураганных ветров со скоростью 225 миль в час.

Испытано третьей стороной на соответствие требованиям стандартов IECC C402.5 и ASTM E2178-13 2015/2018 на воздухопроницаемость/утечку воздуха.

Произведено в США.

Индекс солнечного отражения 88,2.

9009 5 AWI-201412 900 95 до 36

Код модели AWI (соответствует изоляции 6 дюймов)	AWI-161010	AWI-343424
Расширение AWI ДхШхВ (дюймы)	22x29x6	27x34x6	46×4 6х6
Вес сборки AWI (фунты)	26	36	92
Код модели AW	AW-161 010	AW-201412	AW-343424
Корпус AW ДхШхВ (дюймы)	16x10x10	20x14x12	34x34x24
AW Масса в сборе (фунты)	20	30	80
Бордюр Удлинитель по высоте (стандартный 14 дюймов)	18 дюймов	18 дюймов	18 дюймов
Защита проема крыши ДхШ (дюймы)	6,75×13,5	11,25 x17,25	29,75×30
Выходные уплотнения серии 5000 (наружный диаметр от 0,25 до 1,90 дюйма)*	до 8	до 16
Выходные уплотнения серии 6000 (наружный диаметр от 2,125 до 3,125 дюйма)*	Н/Д	до 2	до 12
Выходные уплотнения серии 7000 (наружный диаметр от 3,5 до 4,5 дюймов)*	Н/Д	1	до 8
Выходные уплотнения серии 10000 (6. 3 от наружного диаметра 75 дюймов до пользовательского наружного диаметра)*	Н/Д	Н/Д	до 2
Чертежи Revit	AWI Small AW Small	AWI Medium AW Medium	AWI Mega AW Mega
Чертежи CAD	Получить CAD	Получить CAD	Получить CAD
Отправить PDF	Получить PDF	Получить PDF	Получить PDF
Технические характеристики	Получить спецификации	Получить спецификации	Получить спецификации

*возможное количество проходок в зависимости от типа и размера проходки

начать работу

Серия WV

СБОРКА

Сборка из толстого алюминия с порошковым покрытием, состоящая из двух частей (антивандальная панель, рама для монтажа на различные типы стен), винты из нержавеющей стали.

СОЕДИНЕНИЯ MEP

Благодаря использованию запатентованных герметичных выходных уплотнений Silx14 и переходников для воздуховодов у нас есть решения для любой задачи. Позволяет в будущем проникать через консолидированный путь.

КОД СООТВЕТСТВУЕТ

Произведено в США.

Индекс солнечного отражения 88,2.

90 095 до 5 9035 6

Код модели	WV-1017
WV ДхШ (дюймы) 90 096	10×17
Вес WV (фунты)	10
Выходные уплотнения серии 5000 (наружный диаметр от 0,25 до 1,90 дюйма)*
Выходные уплотнения серии 6000 (наружный диаметр от 2,125 до 3,125 дюйма)*	до 2
Выходные уплотнения серии 7000 (наружный диаметр от 3,5 до 4,5 дюймов)*	1
Выходные уплотнения серии 10000 (6,375 дюйма) OD в Custom OD)*	только пользовательский
Чертеж Revit	WV Standard
Отправить PDF	Получить PDF
Технические характеристики	Получить характеристики

*возможное количество проходок в зависимости от типа и размера проходки

начать работу

9 0095 TRG 9 0095 Получить PDF

Код модели	Паспорт безопасности	EDS
Интеграция с VAULT	Mini, Medium или Mega	Medium или Mega	Medium или Mega
Поддержка	спутников до Диаметр 40 дюймов	Блоки электропитания до 500 фунтов	волоконно-оптические кабели до 5 роликов
Чертежи Revit	SDS	EDS	скоро
Документы в формате PDF	Получить PDF	скоро
Технические характеристики	Получить технические характеристики	Получить технические характеристики	Получить технические характеристики

начать работу

Получите именно то, что вам нужно.

Ни один запрос не является слишком большим или слишком маленьким.

Индивидуальный запрос

Детали проникновения через крышу – новости и информационные видеоролики

RPH’s AW Small VAULT и AW Medium VAULT Achieve Уведомление округа Майами-Дейд о приемке для зон высокоскоростных ураганов

Сан-Антонио, Техас (28 июня 2023 г.) — RPH, лидер отрасли в области решений для ограждающих конструкций, специализирующийся на защите от проникновения через крышу и стены, а также продуктах для безопасных комнат / штормовых укрытий, с гордостью сообщает, что он получил Уведомление о принятии округа Майами-Дейд (Miami-Dade). НАО № 22-0809.05) для стандартного AW Small VAULT и AW Medium СЕЙФ. Это признание подчеркивает исключительную способность VAULT соответствовать самым строгим стандартам ветра, что делает его идеальным для районов, подверженных воздействию ураганов с высокой скоростью (HVHZ).

ПРОЧИТАТЬ ПОЛНУЮ ПРЕСС-РЕЛИЗ

RPH расширяет свое присутствие во Флориде, сотрудничая с Building Envelope Associates в качестве эксклюзивного представителя

Сан-Антонио, Техас (22 июня 2023 г.) – RPH, лидер отрасли в области решений для ограждающих конструкций, специализирующийся на защите от проникновения через крышу и стены, а также продуктах для безопасных комнат / штормовых укрытий, рада объявить о своем эксклюзивном партнерстве с Building Envelope Associates (BEA), которая была назначена представителем во всех округах, расположенных к востоку от реки Апалачикола в штате Флорида.

ПРОЧИТАТЬ ПОЛНУЮ ПРЕСС-РЕЛИЗ

Ребрендинг RPH

Roof Penetration Housings меняет бренд на RPH, обновляет логотип в связи с подготовкой к быстрому росту и разработке новых продуктов

Мы рады объявить об инициативе по ребрендингу, которая лучше отражает эволюцию и будущее направление кровельных кожухов. В рамках этих усилий по ребрендингу мы вносим несколько изменений с 11 октября 2022 года.

ПРОЧИТАТЬ ОБЪЯВЛЕНИЕ ПОЛНОСТЬЮ

RPH назначает еще одного представителя!

Roof Penetration Housings продолжает рост, назначает W.R. Bristow Manufacturers’ Agents, Inc. своим эксклюзивным представителем в некоторых юго-восточных штатах

Сан-Антонио, Техас (16 августа 2022 г.) с гордостью приветствует нового представителя производителя W.R. Bristow Manufacturers’ Agents, Inc. (W.R. Bristow), к их растущему списку деловых партнерств.

ПРОЧИТАТЬ ПОЛНУЮ ПРЕСС-РЕЛИЗ

Недавняя поставка Индивидуальные ХРАНИЛИЩА с ледяными расширениями для работы в центре обработки данных!

Решения для проникновения!

Хотя нам нравится размещать фотографии большого заказного VAULTs, некоторые из наших лучших работ связаны с небольшими решениями для проникновения, такими как недавнее Wall VAULT для работы в центре обработки данных. Электрические линии натягивали прокладки, поэтому мы создали специальный фланец 6000 для правильного выравнивания. их и обеспечить герметичное решение.

Нестандартный воздуховод ХРАНИЛИЩА!

Мы рады поделиться некоторыми из последних установленных пользовательских ХРАНИЛИЩА для воздуховодов.

кофе

кофе

кофе

кофе

Имеют ли значение строительные нормы и правила?

Стив Мехлер пишет о важности соблюдения правил в этом одностраничное письмо .

Имеют ли значение строительные нормы и правила? Очевидный ответ на это да!!! Возможно, самым важным аспектом любого строительства является соблюдение соответствующих строительных норм и правил. Коды важны по нескольким причинам, первая из которых безопасность и благополучие жильцов, а второе — безопасность и долговечность конструкции.

Кодексы варьируются от юрисдикции к юрисдикции, и многие из них написаны для защиты жителей и строения от суровых погодных явлений. Вся линейка продуктов CYCLONE® от Roof Penetration Housings, LLC основана на этом принципе. ICC-500-2014/2020 рассматривает эти вопросы, касающиеся строительства безопасных помещений и укрытий от штормов. Безопасность жизни превыше всего, а структура хоть и важна, но второстепенна.

Существует нулевая терпимость к стандартам кодекса для строительства этих проектов, и точка. Линейка продуктов CYCLONE® возникла из-за необходимости соответствовать стандарту. Так почему же должно быть какое-то отклонение от какого-либо кода? Сделайте спецификации ваша фирма включает в свои проекты все требования IECC 2015/2018 по воздухопроницаемости? Пределы воздухопроницаемости, среди многих других элементов, рассматриваются в кодовой книге IECC-2015/2018. В частности, утечка воздуха находится в разделе c-402. 5, конструкция воздушного барьера, c-402.5.1.1, и соответствие воздушному барьеру, c-402, все на стр. 38. Соблюдение этого кода не рекомендуется; это обязательно. Все двери, окна и другие оконные проемы проходят сторонние испытания. для удовлетворения или превышения всех этих требований. Так почему бы не компоненты крыши?

Проверяется ли построенная подрядчиком «собачья конура» на соответствие стандартам ASTM-E-2357-11? Это требует минимум 75 Па, чтобы пройти тест на воздухопроницаемость в сторонней сертифицированной лаборатории. VAULT® преодолел отметку в 300 Па и имеет 20-летнюю гарантию.

Если нормы соответствия в их проектах имеют первостепенное значение для их профессиональной репутации, не следует ли архитектурному и инженерному сообществу указывать продукты, которые гарантируют, что вся оболочка здания будет построена из сторонних материалов? проверенные продукты, которые будут соответствовать обязательным требованиям воздухопроницаемости?

Пожалуйста, найдите время, чтобы пересмотреть свой проект проходов через крышу и стены. Мы соблюдаем все коды, с застрахованной 20-летней гарантией.

Благодарим вас за внимание к нашей продукции.

С наилучшими пожеланиями,

Стив

Как работает воронка ЦИКЛОН?

Посмотрите это короткое видео, показывающее нашу воронку CYCLONE для безопасных помещений/навесов.

Одностраничный ЦИКЛОН уже доступен!

Запросы на ЦИКЛОН продолжают поступать! Мы надеемся, что этот новый одностраничный справочник послужит удобным справочником для архитекторов и инженеров, проектирующих безопасные помещения/штормозащитные убежища.

Загрузить одностраничник прямо сейчас!

ЦИКЛОН Изображения продукта!

Всегда приятно выйти в поле и увидеть, как наш продукт установлен! Наша линия CYCLONE в последнее время действительно набирает обороты. Если вам нужно проникнуть в безопасную комнату / штормовое убежище, позвоните нам! Вы также можете получить Загрузки или доступ Чертежи Revit.

Крышный аварийный люк ЦИКЛОН уже доступен!

Нужен соответствующий нормам аварийный люк на крыше для штормового убежища или безопасного помещения? Спасательный люк на крыше CYCLONE теперь доступен! Мы рады объявить о нашем последнем продукте в линейке CYCLONE, который предоставляет сторонние проверенные, соответствующие коду решения для проникновения в безопасные помещения и убежища от штормов в районах США, подверженных торнадо/ураганам. Узнайте больше о нашей линейке CYCLONE, посетив наш Загрузки или Чертежи Revit.

В последнее время мы были заняты выполнением нестандартных запросов на проходку воздуховодов, и нам нравится, когда эти проекты воплощаются в жизнь. Ниже показано отверстие для воздуховода размером 24″ x 36″ и 36″ x 24″. Мы действительно имеем в виду это – любой размер, любой тип, любой материал, любое количество! Получать Дополнительная информация.

Приглашение на вебинар RPH

Как нормы и стандарты влияют на проникновение через крышу и стену. Президент RPH Стив Мехлер обсудит историю проникновения через крышу и стены для инженерных систем, коды и стандарты, влияющие на проникновение через крышу и стену, передовой опыт защиты от проникновения через крышу и стену, а также передовой опыт проникновения через крышу и стену от торнадо и урагана. Подходит для 1 LU/HSW.

Обзор линии CYCLONE

Если вы проектируете безопасные помещения или штормовые убежища в 23 штатах, подверженных торнадо, или во Флориде, ознакомьтесь с нашими ЦИКЛОННЫМИ ПРОДУКТАМИ, соответствующими требованиям FEMA, в этом коротком видео Стива Мехлера, президента Roof Penetration Housings LLC.

Мы рады объявить об инициативе по ребрендингу, которая лучше отражает эволюцию и будущее направление кровельных кожухов. В рамках этих усилий по ребрендингу мы вносим несколько изменений с 11 октября 2022 г.

ПРОЧИТАТЬ ОБЪЯВЛЕНИЕ ПОЛНОСТЬЮ

RPH назначает еще одного представителя!

Roof Penetration Housings продолжает рост, назначает W.R. Bristow Manufacturers’ Agents, Inc. своим эксклюзивным представителем в некоторых юго-восточных штатах

Сан-Антонио, Техас (16 августа 2022 г.) с гордостью приветствует нового представителя производителя W.R. Bristow Manufacturers’ Agents, Inc. (W.R. Bristow), к их растущему списку деловых партнерств.

ПРОЧИТАТЬ ПОЛНУЮ ПРЕСС-РЕЛИЗ

Недавняя поставка Индивидуальные ХРАНИЛИЩА с ледяными расширениями для работы в центре обработки данных!

Решения для проникновения!

Хотя нам нравится размещать фотографии большого заказного VAULTs, некоторые из наших лучших работ связаны с небольшими решениями для проникновения, такими как недавнее Wall VAULT для работы в центре обработки данных. Электрические линии натягивали прокладки, поэтому мы создали специальный фланец 6000 для правильного выравнивания. их и обеспечить герметичное решение.

Нестандартный воздуховод ХРАНИЛИЩА!

Мы рады поделиться некоторыми из последних установленных пользовательских ХРАНИЛИЩА для воздуховодов.

кофе

кофе

кофе

кофе

Имеют ли значение строительные нормы и правила?

Стив Мехлер пишет о важности соблюдения правил в этом одностраничное письмо .

Имеют ли значение строительные нормы и правила? Очевидный ответ на это да!!! Возможно, самым важным аспектом любого строительства является соблюдение соответствующих строительных норм и правил. Коды важны по нескольким причинам, первая из которых безопасность и благополучие жильцов, а второе — безопасность и долговечность конструкции.

Кодексы варьируются от юрисдикции к юрисдикции, и многие из них написаны для защиты жителей и строения от суровых погодных явлений. Вся линейка продуктов CYCLONE® от Roof Penetration Housings, LLC основана на этом принципе. ICC-500-2014/2020 рассматривает эти вопросы, касающиеся строительства безопасных помещений и укрытий от штормов. Безопасность жизни превыше всего, а структура хоть и важна, но второстепенна.

Существует нулевая терпимость к стандартам кодекса для строительства этих проектов, и точка. Линейка продуктов CYCLONE® возникла из-за необходимости соответствовать стандарту. Так почему же должно быть какое-то отклонение от какого-либо кода? Сделайте спецификации ваша фирма включает в свои проекты все требования IECC 2015/2018 по воздухопроницаемости? Пределы воздухопроницаемости, среди многих других элементов, рассматриваются в кодовой книге IECC-2015/2018. В частности, утечка воздуха находится в разделе c-402. 5, конструкция воздушного барьера, c-402.5.1.1, и соответствие воздушному барьеру, c-402, все на стр. 38. Соблюдение этого кода не рекомендуется; это обязательно. Все двери, окна и другие оконные проемы проходят сторонние испытания. для удовлетворения или превышения всех этих требований. Так почему бы не компоненты крыши?

Проверяется ли построенная подрядчиком «собачья конура» на соответствие стандартам ASTM-E-2357-11? Это требует минимум 75 Па, чтобы пройти тест на воздухопроницаемость в сторонней сертифицированной лаборатории. VAULT® преодолел отметку в 300 Па и имеет 20-летнюю гарантию.

Если нормы соответствия в их проектах имеют первостепенное значение для их профессиональной репутации, не следует ли архитектурному и инженерному сообществу указывать продукты, которые гарантируют, что вся оболочка здания будет построена из сторонних материалов? проверенные продукты, которые будут соответствовать обязательным требованиям воздухопроницаемости?

Пожалуйста, найдите время, чтобы пересмотреть свой проект проходов через крышу и стены. Мы соблюдаем все коды, с застрахованной 20-летней гарантией.

Благодарим вас за внимание к нашей продукции.

С наилучшими пожеланиями,

Стив

Как работает воронка ЦИКЛОН?

Посмотрите это короткое видео, показывающее нашу воронку CYCLONE для безопасных помещений/навесов.

Одностраничный ЦИКЛОН уже доступен!

Запросы на ЦИКЛОН продолжают поступать! Мы надеемся, что этот новый одностраничный справочник послужит удобным справочником для архитекторов и инженеров, проектирующих безопасные помещения/штормозащитные убежища.

Загрузить одностраничник прямо сейчас!

ЦИКЛОН Изображения продукта!

Всегда приятно выйти в поле и увидеть, как наш продукт установлен! Наша линия CYCLONE в последнее время действительно набирает обороты. Если вам нужно проникнуть в безопасную комнату / штормовое убежище, позвоните нам! Вы также можете получить Загрузки или доступ Чертежи Revit.

Крышный аварийный люк ЦИКЛОН уже доступен!

Нужен соответствующий нормам аварийный люк на крыше для штормового убежища или безопасного помещения? Спасательный люк на крыше CYCLONE теперь доступен! Мы рады объявить о нашем последнем продукте в линейке CYCLONE, который предоставляет сторонние проверенные, соответствующие коду решения для проникновения в безопасные помещения и убежища от штормов в районах США, подверженных торнадо/ураганам. Узнайте больше о нашей линейке CYCLONE, посетив наш Загрузки или Чертежи Revit.

В последнее время мы были заняты выполнением нестандартных запросов на проходку воздуховодов, и нам нравится, когда эти проекты воплощаются в жизнь. Ниже показано отверстие для воздуховода размером 24″ x 36″ и 36″ x 24″.
