Воспользовавшись 5 советами, Вы сможете сами выбрать датчик движения для освещения

Датчик движения – штука бесспорно полезная и необходимая. Но, не зная преимущества и их особенности, при выборе можно легко запутаться самому и стать жертвой недобросовестных консультантов, которые продадут Вам устройство подороже. Специалисты интернет-магазина “Аксиом Плюс” любезно предоставили несколько простых советов, о которых и пойдет речь.

Что первоочередно: дальность и радиус действия

Выбирая, обязательно обозначьте сферу использования. Для уличного освещения важна большая дальность восприятия. Сейчас в продаже есть датчики, которые улавливают движимый объект даже на расстоянии до 50 м.

Если устройство будет размещаться в доме, например, в коридоре или на лестнице, достаточно будет радиуса действия до 5-6 метров. Не забывайте о классе пылевлагозащиты – он указан на каждом товаре.

Три принципиальных типа датчиков движения

На сегодня существуют три принципиальных типа датчиков движения:

• Ультразвуковой – в основу положена работа высокочастотных звуковых волн, не воспринимаемых человеком. Отличаются низкой стоимостью, в сравнении с другими датчиками движения, и способностью работать в условиях повышенной влажности и пыли. Безопасные для человека, но к ультразвуковым волнам восприимчивы домашние животные. Поэтому если в доме есть питомцы, это не лучший вариант.

• Микроволновой – излучает радиоволны очень высоких частот, которые отбиваются от объекта и возвращаются назад. Нельзя устанавливать в местах постоянного пребывания людей. Такие датчики лучше использовать для охранных пунктов. (один из хороших примеров https://axiomplus.com.ua/datchiki-dvizheniya/product-32419/)
• Инфракрасный – воспринимает ИК излучения, исходящие от движущегося объекта, благодаря специальной оптической системе. Характеризуется большой дальностью восприятия, реагирует только на объекты с собственной температурой. Абсолютно безвредный и для животных, и для человека. Недостаток его в том, что он может воспринимать незначительные инфракрасные излучения, тем самым повышая показатель ложного срабатывания. Тем не менее – это самый популярный сегмент датчиков (прим. автора: тут популярные модели, которые пользуются наибольшим спросом среди Украинцев)

Как определить место установки датчика?

Выберите подходящее место установки. Это непосредственно влияет на угол восприятия датчика.

Потолочные датчики имеют угол обзора 360°, угловые 270°, и настенные от 120° до 380° в зависимости от модели и места монтажа.

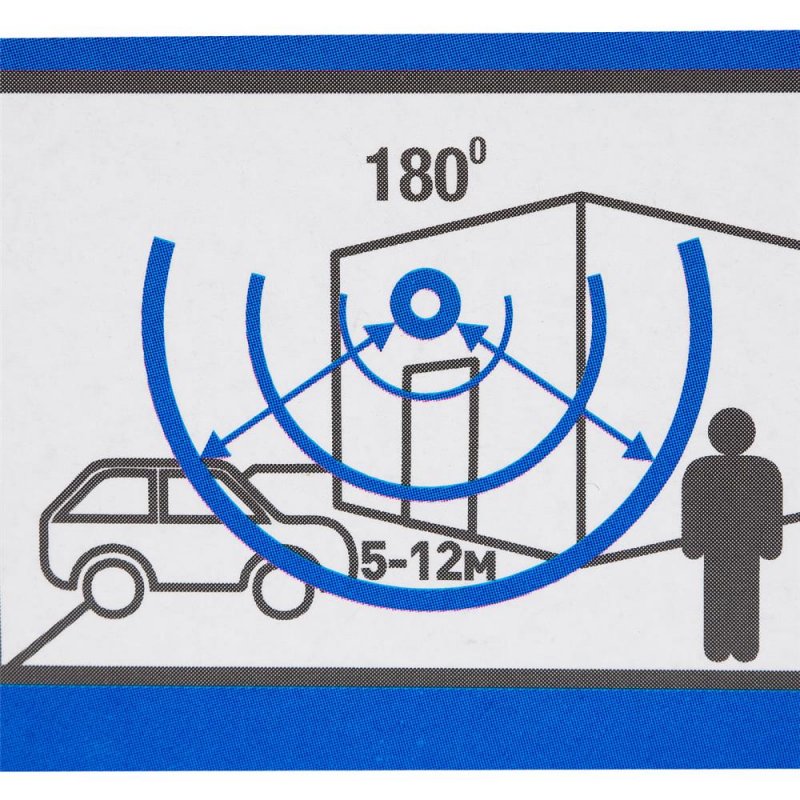

Датчики с углом обзора 180 подойдут в основном для контроля включения/выключения освещения на входе. Устройства, угол чувствительности и радиус восприятия которых больше, – можно использовать в охранных целях.

Комплект или устройства по отдельности?

Покупая датчики движения, учитывайте, что кроме него придется покупать и светильник или прожектор, который будет работать в паре с устройством. Немаловажным моментом есть правильный монтаж. Покупка двух отдельных приборов будет оправдана, если вас уже есть светильник и датчик к нему Вы докупаете, или для использования в системах охраны, где к датчику выдвигаются дополнительные высокие требования. Для домашнего использования отлично подойдет светильник со встроенным ДД.

На чем сэкономить? эконом или премиум класс

Означает ли высокая цена, такое же высокое качество? Вопрос в другом, стоит ли переплачивать за бренд?. Оптимальный вариант покупки –

соотношение цена/качество. На рынке отлично зарекомендовали себя датчики производства IEK, E.Next (стоимостью от 189 грн) и немецкие Hager. (источник)

Светильники со встроенным датчиком будут стоить от 450 грн. Тут Maxus и IEK бесспорные лидеры.

При содействии специалистов АксиомПлюс

• новости партнеров

Новости наших партнеров:

arrow_back Названы самые популярные кондиционеры в 2017 году Часы DKNY – роскошь, доступная каждому arrow_forward

Инструкция по установке и эксплуатации датчиков движения

Датчики движения являются идеальными элементами практичности и энергосбережения. Принцип действия основан на применении теплочувствительного PIR-элемента, который обнаруживает изменение температуры в лучах, сформированных специальной оптикой.

Датчики срабатывают (включают свет) при попадании движущегося объекта, излучающего тепло (например, человека), в зону чувствительности датчика. Они оснащены таймером, который автоматически выключает свет через четко установленное пользователем время и сенсором, позволяющем учитывать естественное освещение.

Применение: в коридорах, подъездах, проходах, помещениях, где происходит кратковременное пребывание людей.

Использование датчика вне помещений возможно только при условии его правильного монтажа специалистом. Перед установкой убедитесь, что кабель магистрали надежно изолирован. Если Вы сомневаетесь, проконсультируйтесь с квалифицированным электриком перед началом любой работы, связанном с установкой и монтажом электротехнических изделий.

1) ВЫБОР МЕСТОПОЛОЖЕНИЯ.

Удостоверьтесь, что датчик находится на достаточном удалении от любых горючих материалов и/или поверхностей.

Используйте Рис.1 для руководства. Дальнейшее руководство по расположению датчика приведено в главе 4) МЕСТОПОЛОЖЕНИЕ ДАТЧИКА ДВИЖЕНИЯ.

2) УСТАНОВКА.

1. После выбора подходящего местоположения, необходимо отметить положение (позицию) для отверстий винтов (используйте монтажную скобу установки датчика как шаблон). Закрепите монтажную скобу при помощи винтов, обеспечив надежное крепление и безопасное использование. Временно установите датчик в выбранном месте.
2. На задней части датчика найдите контактную коробку; удалите винты, которые обеспечивают крепление и снимите крышку, чтобы иметь свободный доступ к контактам. Через канал, расположенный в основании коробки, проведите магистральный кабель внутрь и закрепите его зажимом. Соедините магистральный кабель с соответствующими контактам (см. Рис. 2).

3. После того, как Вы подсоединились, зажмите винты контактов и зажима крепления магистрального кабеля. Закройте и закрепите крышку контактной коробки.
4. Закрепите винты на монтажной скобе датчика, убедитесь, что он надежно закреплен к поверхности. Отрегулируйте угол наклона датчика, ослабляя винты, расположенные с боков монтажной скобы. При достижении желательного угла наклона, зажмите винты до исходного состояния. Удостоверьтесь, что кабель не касается никаких острых предметов и безопасно расположен.

3) ДАТЧИК ДВИЖЕНИЯ.

Датчик движения имеет три регулировочных диска (см. Рис. 3)

Регулирование времени:	время, в течение которого горит свет, может быть отрегулировано от 6 секунд до 20 минут.
Регулирование датчика светочувствительности:	чувствительность света может быть отрегулирована от 0 до 30 люксов.
Регулирование чувствительности диапазона датчика:	подстройка радиуса действия датчика может быть произведена от 0 до 12 метров (макс).

4) МЕСТОПОЛОЖЕНИЕ ДАТЧИКА ДВИЖЕНИЯ.

Местоположение датчика важно для оптимальной работы. Изучите следующую диаграмму для руководства (см. Рис. 4)

Датчик может включаться, когда этого не требуется делать, в следующих случаях:

1. попадания в зону действия датчика потока горячего воздуха или резких порывов ветра;
2. испускания тепла от двигателя проезжающего мимо автомобиля;
3. в дневное временя суток, если датчик размещен в затененном месте (под крышей, деревьями).

Датчик не будет работать удовлетворительно, если он расположен таким образом, что на пути действия датчика движения есть препятствия.

Если температурное различие между объектом(целью), который будет обнаружен и областью окружения датчика является слишком маленьким (например летом), датчик будет реагировать позже, и диапазон обнаружения должен быть уменьшен до 6 метров вместо максимальных 12 метров.

5) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.

Наименование параметра	Y7401000 настенный	Y740500	Y720150	Y720500
Ширина (мм)	138	138	138	185
Высота (мм)	195	195	195	296
Глубина (мм)	115	115	115	145
Максимальная мощность (Вт)	1000W	500W	150W	500W
Степень защиты	IP 44	IP 44	IP 44	IP 44
Радиус действия	10 метров	12 метров	5-12 метров	5-12 метров
Угол обзора	180°	180°	120°	120°
Время задержки	От 5с до 10 мин	От 5с до 10 мин	От 5с до 10 мин	От 5с до 10 мин

Какой инфракрасный датчик движения дальнего действия лучше?

Лучший инфракрасный детектор движения дальнего действия зависит от ваших потребностей. Вы должны убедиться, что выбранный вами инфракрасный датчик движения дальнего действия совместим с вашей системой. Если вам нужен инфракрасный датчик движения большой дальности, который покрывает очень большую площадь, вам, возможно, придется пойти по проводному маршруту.

Пассивный ИК-датчик движения дальнего действия предназначен для наблюдения за длинной и узкой зоной. Некоторые примеры того, где вы можете использовать ИК-датчик движения дальнего действия, включают коридоры, длинные коридоры и переулки. В некоторых случаях вы можете использовать обычный датчик движения PIR и заменить объектив дальнего действия. Это отрегулирует зону охвата датчика так, чтобы он покрывал длинную и узкую область.

Самое главное — убедиться, что ваш инфракрасный датчик движения дальнего действия совместим с вашей системой. Если у вас беспроводная система, то проще всего использовать беспроводной датчик движения. Alarm Grid предлагает датчик движения от Optex, который поддерживает дополнительную линзу дальнего действия.

Этот объектив дальнего действия называется Optex FL-60N и работает с датчиками движения серии Optex WNX-40.

При подключении Optex FL-60N к совместимому датчику движения устройство будет иметь зону покрытия 60 футов на 6 футов. Это длиннее и уже, чем зона покрытия стандартного стандартного объектива, которая составляет 40 на 40 футов. Если вам нужен беспроводной датчик движения PIR большого радиуса действия, то это, вероятно, ваш лучший вариант. Существует четыре (4) различных датчика движения, которые работают с Optex FL-60N, и вы можете выбрать любой из них, который поддерживает связь на частоте беспроводной связи, совместимой с вашей системой.

Датчики движения, совместимые с Optex FL-60N, включают:

• Optex WNX-402G (433 МГц для систем 2GIG)
• Optex WNX-40DS (345 МГц для систем ЦИВ)
• Optex WNX-40HW (345 МГц для систем Honeywell)
• Optex WNX-40IX (319,5 МГц для систем Interlogix)

Еще одним вариантом беспроводного датчика движения дальнего действия является Honeywell 5800PIR-COM. Это беспроводной датчик движения коммерческого класса, который поставляется с линзой шторки дальнего действия, которую можно заменить вместо линзы по умолчанию. Используя шторную линзу дальнего действия, 5800PIR-COM сможет обнаруживать движение на площади 100 футов на 20 футов. Это значительно больше, чем у Optex Motion с объективом FL-60N. Но вы должны иметь в виду, что Honeywell 5800PIR-COM доступен только на частоте 345 МГц. Если у вас нет системы 345 МГц, которая может поддерживать этот датчик, то потребуется беспроводной транслятор для преобразования сигнала 345 МГц в сигнал, который будет работать с вашей системой. Примером беспроводного переводчика, который будет работать с большинством систем, является Resolution Products RE524X.

Если вам нужен ИК-датчик движения большой дальности, способный обнаруживать движение на расстоянии более 60 футов, возможно, вы захотите рассмотреть возможность использования проводного датчика движения. Некоторые из наших самых мощных проводных датчиков движения относятся к серии Honeywell DT900. В частности, DT906 и DT907 предлагают самые длинные зоны покрытия. Оба этих проводных детектора движения предлагают выбираемую зону покрытия либо 200 футов на 15 футов, либо 120 футов на 10 футов. Это один из лучших диапазонов, которые вы можете получить от датчика движения для системы сигнализации. Обратите внимание, что на самом деле это датчики движения DUAL TEC, которые используют как технологию PIR, так и микроволновую технологию. Это хорошо для уменьшения ложных тревог. Чтобы устройство активировалось, должны быть активированы как датчик PIR, так и датчик микроволнового излучения.

Помните, что датчики движения серии DT900 — это встроенные датчики. Если вы хотите использовать его с проводной системой, вы можете просто подключить устройство, как любой проводной датчик. Но если вы хотите использовать его с беспроводной панелью, вам понадобится конвертер проводной связи в беспроводную. Датчик движения соединится с проводным преобразователем в беспроводное, и преобразователь пошлет беспроводной сигнал на панель от его имени. Вы должны выбрать модуль преобразователя проводной связи в беспроводную связь, который поддерживает связь на частоте, совместимой с вашей системой. Некоторые из самых популярных преобразователей проводных сетей в беспроводные включают Honeywell 5800C2W (345 МГц), 2GIG TAKE1-345 (345 МГц только для систем 2GIG и Lyric Controller) и Qolsys IQ Hardwired 16-F (319 МГц).0,5 МГц)

Был ли этот ответ полезен для вас?

Мы предлагаем мониторинг сигналов тревоги по цене от 10 долларов США в месяц

Нажмите здесь, чтобы узнать больше

---

---

Сопутствующие товары

Оптекс WNX-402G

Беспроводной инфракрасный датчик движения 40×40 для домашних животных для систем 2GIG

Цена по прейскуранту: $148.00

Наша цена: $109,99

Оптекс WNX-40IX

Беспроводной ИК-детектор движения 40×40 для домашних животных Interlogix Systems

Прейскурантная цена: $148. 00

Наша цена: 97,99 $

Оптекс WNX-40HW

Беспроводной инфракрасный датчик движения для домашних животных для систем Honeywell

Прейскурантная цена: $148.00

Наша цена: 97,99 $

Оптекс WNX-40DS

Беспроводной ИК-детектор движения 40×40 для домашних животных для систем DSC

Цена по прейскуранту: $122,00

Наша цена: 80,99 $

Оптекс ФЛ-60Н

Объектив дальнего действия для совместимых датчиков движения Optex

Honeywell 5800PIR-COM

Беспроводной датчик движения, инфракрасный датчик дальнего действия

Цена по прейскуранту: $214.00

Наша цена: $140,99

Ханивелл DT901

DUAL TEC Коммерческий датчик движения дальнего действия

Ханивелл DT907

DUAL TEC Коммерческий датчик движения дальнего действия

Honeywell DT900

DUAL TEC Коммерческий датчик движения дальнего действия с защитой от маски

Ханивелл DT906

DUAL TEC Коммерческий датчик движения дальнего действия с антимаскированием

---

Связанные категории

• PIR-датчики движения дальнего действия

---

Ответил

11 июля 2019 г.

Что такое датчик движения и как он работает

Что такое датчик движения?

Датчик движения или пассивный инфракрасный (PIR) датчик представляет собой электронное устройство, которое обнаруживает движение объекта в любом месте в пределах его поля зрения путем измерения инфракрасного (ИК) света, излучаемого или отражаемого, этот объект.

Датчики движения обнаруживают присутствие людей в помещении и обычно используются для определения того, где и когда используется пространство в здании.

Обладая этими знаниями, руководители зданий и рабочих мест могут понимать и прогнозировать использование пространства внутри зданий. Они также могут соответствующим образом регулировать отопление, охлаждение и другие услуги для экономии энергии и оптимизации использования здания.

Как работает датчик движения?

Датчики движения обычно обнаруживают движение с помощью пироэлектрического датчика, устройства с двумя фотоактивными диодами, преобразующего инфракрасный свет, исходящий от объекта, в электрический заряд.

С парой пироэлектрических датчиков, расположенных рядом друг с другом, любые изменения разности сигналов между двумя датчиками (вызванные, например, входом человека в комнату) вызовут срабатывание самого датчика движения.

Такая физическая конструкция с четырьмя областями фотоактивных диодов сводит к минимуму количество возможных ложных срабатываний и повышает точность и производительность устройства.

Современные датчики движения обеспечивают поддержку подключения к Интернету и могут быть гибко интегрированы в программное обеспечение Интернета вещей (IoT). Это облегчает интеграцию измерений занятости с выходными данными других датчиков (например, датчиков температуры) и повышает интеллектуальность и управление зданием.

Беспроводной датчик движения The Disruptive Technologies

Наши клиенты используют наши датчики для управления своими зданиями и офисами. Помимо данных о занятости рабочих мест, необходимо собирать и использовать данные о занятости помещений в зданиях, конференц-залах и других офисных помещениях в рамках инициатив по управлению умными зданиями.

Мы используем четырехэлементную технологию для нашего недавно выпущенного компактного беспроводного датчика движения. Беспроводной датчик движения обычно монтируется на потолке и имеет дальность обнаружения до 14 метров (46 футов) с полем обзора 360°.

Беспроводной датчик движения основан на основных характеристиках датчиков DT, лидирующих на рынке, в том числе:

• Большая дальность действия беспроводной связи:
  • 100 м (330 футов) в типичном помещении
  • 2 км (6600 футов) на линии -sight
• 10-летний срок службы батареи (при использовании двух сменных батареек AA)
• Полная совместимость с Cloud Connector, который надежно передает отслеживаемые данные с помощью технологии SecureDataShot™ в облако для обработки данных

Каковы преимущества использования датчика движения?

Датчики движения традиционно использовались и интегрировались либо в решения для автоматического освещения, либо в системы сигнализации.

Однако, как упоминалось ранее, DT получила несколько запросов от своих клиентов на сбор и использование данных о занятости помещений или зданий.

Датчик движения, подключенный к DT Studio

Датчики движения и присутствие в помещении

В результате изменений в рабочих схемах и роста цен на недвижимость измерение занятости помещения становится критически важным требованием для многих организаций. Влияние измерения занятости помещения можно разделить на три основные категории:

• Эффективное распределение ресурсов
  • Какие офисы или места используются чрезмерно/недостаточно?
  • Устранение необходимости физически проверять наличие свободных мест в помещении
• Комфорт для арендаторов и работников
  • Оптимизация дизайна помещений для сотрудников на основе фактической занятости
  • Минимизация времени, затрачиваемого на поиск свободных мест, при этом избегая двойного бронирования.
  • Конференц-залы забронированы и не используются или резервируются слишком долго?
• Экономия средств
  • Нужно ли 5 ​​конференц-залов?
  • Стоит ли инвестировать в новый коворкинг?

Размещение беспроводных датчиков движения во всех соответствующих местах позволит компании получать актуальные и точные данные о занятости этих помещений в режиме реального времени.

С помощью этой информации организация может вносить коррективы как в фактическое пространство, которое у них есть, так и в то, как оно используется, как в краткосрочной, так и в долгосрочной перспективе. Таким образом, преимущества наличия этих данных включают:

1. Максимальное использование пространства
2. Повышение эффективности сотрудников за счет устранения потерь времени при поиске свободного помещения
3. Устранение разочарования сотрудников по поводу нехватки свободных офисных помещений или конференц-залов
4. Экономия затрат за счет устранения неиспользуемых помещений

Датчики движения и Занятость комнаты

Данные беспроводных датчиков движения можно анализировать, чтобы отслеживать, как часто используются туалеты, столы и конференц-залы, а затем определять, требуется ли уборка и когда.

Используя информацию, полученную от датчиков, организация может определить, сколько посещений определенного места вызывает потребность в уборке.

В результате график уборки может быть скорректирован соответствующим образом для получения следующих преимуществ:

1. снижение трудозатрат за счет устранения ненужной уборки
2. перепрофилирование уборщиков для выполнения других жизненно важных работ
3. экономия энергии за счет отказа от освещения или оборудования при уборке без необходимости
4. предоставляют точные данные для измерения производительности по контрактам на уборку

DT Studio показывает данные о занятости номеров.

Bottomline

Беспроводной датчик движения — это простое в установке устройство, которое дополняет другие типы датчиков DT и работает с ними.

Используя самые современные технологии, устройство может предоставить точную и актуальную информацию об использовании пространства в любом офисе.
