Расчёт теплоносителя в системе отопления

Необходимый объём теплоносителя рассчитывается согласно следующей формуле:

Общий объем = V котла + V радиаторов + V труб + V расширительного бачка

V котла:

Точный объём котла можно узнать только в техническом паспорте производителя.При его отсутствии можно взять примерные значения: Напольные модели могут вмещать от 10 до 25 литров воды. В среднем твердотопливный котел мощностью 24 кВт содержит в теплообменнике около 20 л. теплоносителя;
Настенные газовые менее вместительны – от 3 до 7 л.

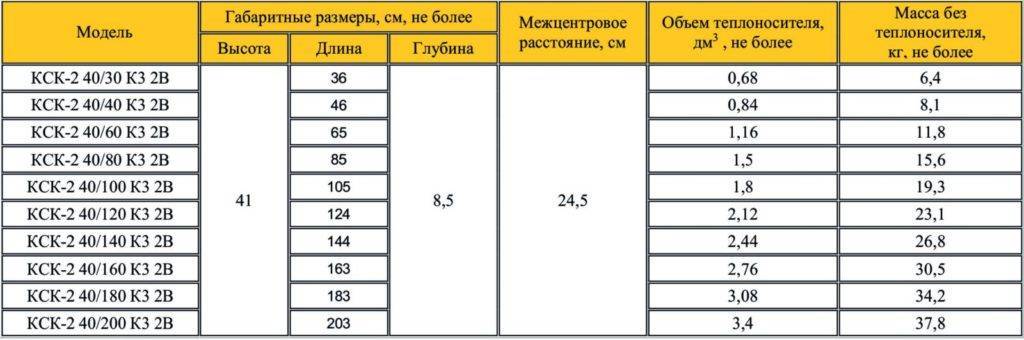

V радиаторов отопления:

Для определения объема теплоносителя в радиаторах отопления удобно сначала подсчитать количество одинаковых по размеру и типу секций и умножить их на внутренний объем одной секции.



Межосевое расстояние	Чугунные батареи, объем л.	Алюминиевые и биметаллические радиаторы, объем л.
300	1,2	0,27
350		0,3
500	1,5	0,36



Примерное количество теплоносителя в 1 секции радиатора, высотой 500 мм.:

1 секция алюминиевых радиаторов — 0,450 литра

1 секция биметаллических радиаторов — 0,350 литра

1 секция новых чугунных радиаторов — 1,000 литр

1 секция старых чугунных радиаторов — 1,400 литра



V труб отопления:

Для определения объема теплоносителя в трубах отопления необходимо определить суммарную длину всех однотипных труб и умножить ее на внутренний объем 1 м.п. трубы соответствующего диаметра.Следует учесть, что внутренний объем труб из стали,полипропилена и металлопласта отличаются.



Внутренний объем 1 метра стальной трубы.

Диаметр, дюймы	Наружный диаметр, мм	Внутренний диаметр, мм	Объем, м3	Объем, л
1/2»	21,3	15	0,00018	0,177
3/4»	26,8	20	0,00031	0,314
1»	33,5	25	0,00049	0,491
1 1/4»	42,3	32	0,00080	0,804
1 1/2»	48	40	0,00126	1,257
2»	60	50	0,00196	1,963
2 1/2»	75,5	70	0,00385	3,848
3»	88,5	80	0,00503	5,027
3 1/2»	101,3	90	0,00636	6,362
4»	114	100	0,00785	7,854



Внутренний объем 1 метра полипропиленовой трубы.

Наружный диаметр, мм	Внутренний диаметр, мм	Объем, м3	Объем, л
20	13,2	0,00014	0,137
25	16,4	0,00022	0,216
32	21,2	0,00035	0,353
40	26,6	0,00056	0,556
50	33,4	0,00088	0,876
63	42	0,00139	0,139
75	50	0,00196	1,963
90	60	0,00283	2,827
110	73,4	0,00423	4,231



Внутренний объем 1 метра металлопластиковой трубы.

Наружный диаметр, мм	Внутренний диаметр, мм	Объем, м3	Объем, л
16	12	0,00011	0,113
20	16	0,00020	0,201
26	20	0,00031	0,314
32	26	0,00053	0,531
40	33	0,00086	0,855



V расширительного бачка:

Данные об объеме расширительного бачка можно взять из технического паспорта.

Определить, какой емкостью должен обладать расширительный бак, можно, располагая данными о коэффициенте температурного расширения теплоносителя. У теплоносителя этот показатель составляет 0,044.

Выполняя расчет достаточно воспользоваться формулой: V-бака = (V сист × K) / D, где:

V-бака – необходимый объем расширительного бачка;

V-сист – общий объем жидкости в остальных элементах системы отопления;

K – коэффициент расширения;

D – эффективность расширительного бачка (указывается в технической документации).

Примечение:

При расчёте необходимо учитывать,что теплоноситель в канистры фасуется в кг:

«Термострим -30»               —                1кг = 0,95л  1л=1,052кг

«Термострим -65»                —                1кг = 0,92л  1л=1,086кг

«Термострим ЭКО -30»        —                 1кг = 0,97л  1л=1,03кг



Пример: на систему 200 л необходимо 200х1,052=210,4 кг теплоносителя (Для Термострим -30)

Теплоноситель необходимо размешивать с водой непосредственно перед заливом в систему!



Таблицы и правила размешивания теплоносителя:

Термострим — 65

Для получения рабочей смеси с необходимой температурой начала кристаллизации теплоноситель разводится дистиллированной или деминерализованной водой.

Содержание теплоносителя на 100 л систему отопления:

	-40°C	-30°C	-25°C	-20°C
Содержание теплоносителя	77л	65л	60л	54л
Содержание воды	23л	35л	40л	46л



Термострим – 30 и ЭКО – 30

 Содержание теплоносителя на 100 л систему отопления:

	-30°C	-25°C	-20°C
Содержание теплоносителя	100л	90л	80л
Содержание воды	0л	10л	20л



Если система отопления другого объема то коэффициент увеличивается или уменьшается пропорционально.Например для системы 50л коэффициент равен 0,5,для системы 210 л равен 2,1.

 Купить теплоноситель для систем отопления

 Купить оптом теплоноситель Термострим можно на нашем сайте по телефонам указанным в контактах либо оставить заявку на электронную почту.

Расчет максимального объема теплоносителя в системе

Расчет максимального объема теплоносителя в системе и соотношение некоторых энергетических единиц.

Расчет максимального объема теплоносителя в системе необходим для того, чтобы тепловой мощности котла было достаточно для его прогрева. В случае превышения объема теплоносителя, так же как и при неправильном выборе мощности котла или радиаторов (для средней полосы России – 1 кВт на 10кв.м. при высоте потолка до 3 метров ), отопительный котел может не достичь граничной температуры теплоносителя, что приведет к его непрерывной работе. Непрерывная работа отопительного котла без возможности отключения приводит в свою очередь к значительному перерасходу топлива, и преждевременному выходу его из строя.

Оценить максимальный объем теплоносителя в системе можно, умножив тепловую мощность котла (кВт) на коэффициент, численно равный 13,5 (литр/кВт).

Vmax=Qmax*13,5 (л)

Таким образом, для стандартных котлов типа АОГВ граничный объем теплоносителя в системе:

АОГВ 7 – 95 л

АОГВ 11 – 150 л

АОГВ 17 – 230 л

АОГВ 23 – 310 л

АОГВ 29 – 390 л

АОГВ 43 – 580 л

АОГВ 50 – 650 л

АОГВ 96 – 1300 л

Каким же образом подсчитать объем теплоносителя в системе отопления?

С этим вопросом сталкивается каждый, кто планирует установку или замену отопительной системы или отопительного котла.

Приведем несколько цифр:

Примерное количество теплоносителя в 1 секции радиатора, высотой 500 мм.:

1 секция алюминиевых радиаторов – 0,450 литра

1 секция биметаллических радиаторов – 0,350 литра

1 секция новых чугунных радиаторов – 1,000 литр

1 секция старых чугунных радиаторов – 1,400 литра

Теперь рассчитаем количество теплоносителя в одном погонном метре трубы:

ø15 (G ½”) – 0,177 литра

ø20 (G ¾”) – 0,310 литра

ø25 (G 1,0″) – 0,490 литра

ø32 (G 1¼”) – 0,800 литра

ø40 (G 1½”) – 1,250 литра

ø50 (G 2,0″) – 1,960 литра

Далее необходимо узнать объем теплоносителя в котле или АОГВ. У разных производителей он различен. Поэтому стоит заглянуть в технический паспорт на котел или поинтересоваться у продавца.

И последнее, что нам предстоит сделать – это рассчитать объем расширительного бака.

В современных системах отопления ( закрытого типа ), применяются экспанзоматы

( герметичный расширительный бак с резиновой мембраной). Объем такого бака рассчитывается как 7-10% от объема Вашей отопительной системы.

В открытых системах ( расширительный бак вынесен в верхнюю точку системы отопления) расширительный бак, приблизительно, рассчитывается как – две мощности котла. Например для АОГВ-11 расширительный бак нужен объемом 20 литров.

Теперь приведем формулу расчета объема теплоносителя в системе:

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Для правильного расчета или понимания проекта, Вам понадобятся соотношения

некоторых энергетических единиц.

1 Кал/Час = 0,864 * 1 Вт/Час

1 килоКал => 1 000 Кал

1 мегаКал => 1 000 кКал => 1 000 000 Кал

1 гигаКал => 1 000 мКал => 1 000 000 кКал => 1 000 000 000 Кал

Таким образом:

энергоснабжающая организация указала 0,16Гкал/ч. Это сколько в кВт?

0,16 Гкал/час это 0,16* 1000000 / 0,864 =185185,2 Вт = 185,2 Квт

Соотношение других энергетических единиц

1 Дж = 0,24 Кал

1 кДж = 0,28 Вт*ч

1 Вт = 1 Дж/с

1 Кал = 4,2 Дж

1 кКал/ч = 1,163 Вт

1 Гкал/час = 1,163 мВт

Единицы измерения тепловой мощности и количества тепла

Кал (Калория) – единица измерения тепловой энергии

кКал (Килокалория) – единица измерения тепловой энергии

мКал (Мегакалория) – единица измерения тепловой энергии

гКал (Гигакалория) – единица измерения тепловой энергии

Кал/Час (Калория в час) – единица измерения тепловой мощности

кКал/Час (КилоКалория в час) – единица измерения тепловой мощности

мКал/Час (МегаКалория в час) – единица измерения тепловой мощности

гКал/Час (ГигаКалория в час) – единица измерения тепловой мощности

Ватт – единица измерения электрической (реже тепловой) мощности

Дж (Джо́уль) – единица измерения работы и энергии в системе СИ

Калькулятор концентрации антифриза | Chevron Lubricants (США)

Выбор местоположения

Свяжитесь с нами Гарантия Шеврон SDS/PDS

США – английский

В другом месте? Выберите ваше местоположение 2 Кипр

Греческий

Чехия

Чехия

Европа

Английский

Франция

Французский

Германия

Германия

Греция

9001 2 Греческий

Венгрия

Венгерский

Италия

Итальянский

Казахстан

Русский

Ближний Восток и Африка

Английский

Нидерланды

Голландский

Польша

Польский

Румыния

Румынский

Россия

Русский

Саудовская Аравия

Английский

Сербия

Сербский

Южная Африка

Английский

9 0002 Испания

Испанский

Швеция

Шведский

Турция

Турецкий

Узбекистан

Русский

Правильно подобранная смесь охлаждающей жидкости является ключом к обеспечению оптимальной защиты двигателя от замерзания и закипания по стандарту

. После быстрого чтения с помощью собственного тестера антифриза вы
может отрегулировать смесь с помощью нашего калькулятора, чтобы узнать рекомендуемое количество
охлаждающей жидкости, которое необходимо слить и заменить антифризом или водой.

Часто задаваемые вопросы и ответы на них

Как проверить антифриз?

Посмотреть видео >

Что такое охлаждающая жидкость?

Подробнее >

Как отрегулировать концентрацию антифриза?

Посмотреть видео >

Получите необходимые охлаждающие жидкости, обслуживание, инструменты и обучение
для лучшей в своем классе программы технического обслуживания

Антифриз/охлаждающая жидкость Chevron Delo® ELC

Антифриз/охлаждающая жидкость Chevron Delo® XLC

Универсальный антифриз/охлаждающая жидкость Havoline®

Антифриз/охлаждающая жидкость Havoline® с увеличенным сроком службы

Шеврон Дело® FleetFix CME

Антифриз/охлаждающая жидкость Chevron Delo® ELC PG

Шоссе для тяжелых условий эксплуатации

Chevron Delo® ELC Antifreeze/Coolant

Шоссе для тяжелых условий эксплуатации

Chevron Delo® XLC Antifreeze/Coolant

Личный транспорт/автомобили для отдыха

Havoline® Universal Antifreeze/Coolant

Личные/автомобили для отдыха

Антифриз/охлаждающая жидкость Havoline® Xtended Life

Для тяжелых условий эксплуатации на шоссе

Chevron Delo® FleetFix CME

Шоссе для тяжелых условий эксплуатации

Chevron Delo® ELC PG Антифриз/охлаждающая жидкость



Для лучшей защиты требуется больше, чем наличие одного рефрактометра
в качестве тестера. С набором инструментов Chevron Cool Tools
у вас будет все необходимое для обеспечения защиты от замерзания и закипания
, когда вам это нужно больше всего

Получить комплект

www.TechGuys.ca | Как: Смешать антифриз

www.TechGuys.ca | Как смешать антифриз

[Техники]

[ Форум ]

Расчет антифриза

[ Проекты ]

[ Как сделать ]

[ Электронная почта ]

[ Ссылки ]

В этой статье мы рассмотрим химические основы того, как антифриз (этиленгликоль) снижает температуру замерзания воды. Мы также обсудить количество антифриза, необходимое для защиты вашего автомобиля до -40˚C с помощью некоторых фундаментальных химических расчетов. Если вы не заинтересованы в расчетах, просто перейдите в самый конец этой статьи, чтобы увидеть правильный процент антифриза по сравнению с водой (это не просто 50/50!!).

ΔT(заморозка) = K(заморозка) x m(раствор)

• ΔT(замораживание) – температура, при которой жидкость замерзнет
• K (заморозка) – криоскопическая константа и является функцией растворителя (не растворенного вещества)
• м (растворенное вещество) – это моляльность ( не молярность ) растворенного вещества

Отлично, так как это мне поможет?

Ну, если учесть, что мы знаем температуру, при которой мы хотим антифриз для защиты воды и мы знаем криоскопическую постоянную воды, мы можем рассчитать моляльность (концентрацию) этиленгликоля/воды требуется решение. С моляльностью мы можем рассчитать точный объем антифриза требуется по: объему, массе или процентному соотношению. Удобный хм?

Преобразование приведенного выше уравнения для выделения моляльности антифриза требуется:

m(раствор) = ΔT(заморозка) / K(заморозка)

м (раствор) = | -40°С | / (1,86°С кг/моль)

м(раствор) = 21,5 моль/кг растворителя

Представьте теперь, что мы хотим защитить 4 литра воды (извините имперские люди, наука метрическая 😎

Зная, что моляльность этиленгликоля должна быть 21,5 моль/кг растворителя, мы можем рассчитать необходимое количество молей этиленгликоля:

4,0 л h3O = 4,0 кг h3O (при 4°C потому что плотность воды 1,0 г/мл при 4˚C)

# моль этиленгликоля = m(раствор) x (масса h3O)

# моль этиленгликоля = (21,5 моль/кг растворителя) x (4 кг h3O)

# моль этиленгликоля = 86 моль

Хорошо, теперь, когда у нас есть количество молей антифриза, мы можем вычислить требуемая масса антифриза.

масса антифриза = (количество молей этиленгликоля) x (молекулярная масса этилена гликоль)

Масса антифриза

= (86 моль) х (61,2 г/моль)

Масса антифриза

= 5263,2г = 5,26 кг антифриза

Теперь, когда у нас есть необходимая масса этиленгликоля, мы можем рассчитать собственно % смесь по массе :

% антифриза по массе = (масса антифриза) % (масса антифриза + масса вода) х 100%

% антифриза по массе = [5,26 кг / (5,26 кг + 4,0 кг)] x 100%

% антифриза по массе = (5,26 / 9,26) x 100%

% антифриза по массе = 57%

Принимая плотность этиленгликоля равной 1,114 г/мл, мы можем рассчитать объем антифриза, необходимый для защиты воды до -40˚C

объем антифриза = (масса антифриза) x (плотность антифриза)

объем антифриза = (5263 г) / (1,114 г / мл)

объема антифриза = 4724 мл = 4,72 л антифриз

Зная требуемый объем этиленгликоля, мы можем рассчитать % смесь по объему :

% антифриза по объему = (объем антифриза) % (объем антифриза + объем воды) x 100%

% антифриза по объему = (4,72 л) / (4,72 л + 4,0 л) x 100%

% антифриза по объему = (4,72 / 8,72) x 100 %

% антифриза по объему = 54%

Подводя итог.
