Расчетные нагрузки промышленных предприятий

Для электрических сетей расчетными нагрузками являются наибольшие возможные нагрузки длительностью не менее 30 мин.
Величина расчетной нагрузки зависит от числа и установленной мощности электроприемников, характера производства и степени автоматизации — производственного процесса.

1. Номинальная (установленная) мощность электроприемников

Номинальная активная мощность для одного электроприемника определяется по формулам:
для приемников освещения и электродвигателей при длительном режиме работы


для электродвигателей повторно-кратковременного режима работы


для трансформаторов электропечей


для трансформаторов сварочных машин и аппаратов и сварочных трансформаторов ручной сварки



где Рн — номинальная мощность приемника освещения или номинальная (паспортная) мощность электродвигателя для длительного режима работы, кВт;
ПВн — номинальная (паспортная) продолжительность включения, отн. ед.;
Рн.п — паспортная мощность электродвигателя при номинальной относительной продолжительности включения, кВт;
Sн — паспортная мощность трансформатора, кВА;
cosφн— коэффициент мощности электропечи, сварочного аппарата или сварочного трансформатора при номинальных условиях.
Номинальная мощность группы электроприемников определяется как сумма номинальных мощностей всех электроприемников:


где ру — номинальная мощность электроприемника, кВт;
n — общее число электроприемников в группе.

2. Расчетные нагрузки

Для одного электроприемника расчетная активная мощность принимается равной:
при длительном режиме работы


при повторно-кратковременном режиме работы


где ру — номинальная мощность электроприемника, кВт.
При повторно-кратковременном режиме работы электроприемника установленная мощность должна быть приведена к длительному режиму работы по одной из формул (3-2) или (3-4).
Расчетная реактивная мощность одного электроприемника определяется из выражения


где φ — фазовый угол тока электроприемника при режиме расчетной нагрузки.
Для группы электроприемников числом до 3 включительно активная и реактивная расчетные мощности определяются как суммы соответственно активных и реактивных нагрузок электроприемников группы.
При ориентировочных расчетах допускается определять расчетную активную мощность одной или нескольких групп электроприемников по формуле


где Кс и Ру — соответственно средняя величина коэффициента спроса и установленная мощность группы однотипных электроприемников;
n — общее число групп электроприемников. Реактивная расчетная мощность может быть определена из выражения


где φ — фазовый угол суммарного тока всей группы электроприемников для режима расчетной нагрузки.
Средние значения коэффициента спроса силовой нагрузки для некоторых производств приведены в табл. 3-1 и 3-2.
Коэффициент спроса осветительной нагрузки промышленных предприятий и относящихся к ним вспомогательных и бытовых сооружений принимается по табл. 3-3.
В общем случае коэффициент спроса группы электроприемников промышленного предприятия определяется как произведение коэффициентов использования (Ки) и максимума (Км):

КсиКм (3-11)

Коэффициенты использования и максимума группы электроприемников соответственно равны:


где Рсм — средняя активная нагрузка рассматриваемой группы электроприемников за наиболее нагруженную смену предприятия, квт;
Р и Ру — соответственно расчетная и номинальная активная мощности той же группы электроприемников, квт.
Значения коэффициентов использования в зависимости от типа приводимых механизмов и характера производства приведены в табл. 3-1.
Значения коэффициента использования для нескольких групп электроприемников с разными значениями коэффициента использования определяются по формуле (3-12), в которой под Рсм следует понимать сумму средних нагрузок за наиболее нагруженную смену для всех групп электроприемников:


Коэффициент спроса группы электроприемников для ориентировочных расчетов может быть принят в зависимости от коэффициента использования по табл. 3-4.

3. Определение коэффициента максимума

При расчетах на стадии технического проекта или рабочих чертежей расчетные нагрузки определяются с учетом коэффициента максимума, величина которого зависит от коэффициента использования и эффективного числа электроприемников.
Под эффективным числом группы электроприемников с различной установленной мощностью и разными режимами работы понимается такое число приемников, одинаковых по мощности и однородных по режиму работы, которое обеспечивают ту же величину расчетной нагрузки, что и рассматриваемая группа различных по мощности и режиму работы электроприемников.
В общем случае эффективное число электроприемников может быть найдено из выражения


Эффективное число электроприемников может быть принято равным фактическому их числу в следующих случаях:
а) когда мощность всех приемников одинакова;
б) при коэффициенте использования Ки>0,8;
в) когда выполняются указанные в табл. 3-5 соотношения между коэффициентом использования и величиной отношения, равного:


где Ру. макс и Ру.мин — соответственно номинальные активные мощности наибольшего и наименьшего электроприемников в группе, квт.
При определении Ру.мин должны быть исключены наиболее мелкие электроприемники, суммарная мощность которых не превосходит 5% мощности всей группы приемников.
Когда указанные условия не выполняются, эффективное число электроприемников определяется в зависимости от величин Р*и n*, вычисляемых пo формулам (*—звездочки, поставленные под буквенными обозначениями, указывают на относительные величины).



где n — общее число электроприемников группы;
— сумма номинальных мощностей всей группы, квт;
— число приемников в группе, номинальная мощность каждого из которых больше или равна половине номинальной мощности наиболее мощного приемника в группе;

— сумма номинальных мощностей этих приемников, квт.

Мелкие электроприемники, суммарная мощность которых не превосходит 5% номинальной мощности всех электроприемников, при определении не учитываются.
В зависимости от величин р* и n* по табл. 3-6 находят величину относительного значения эффективного числа электроприемников:


и определяют эффективное число приемников умножением полученного значения на общее число электроприемников группы:


В зависимости от коэффициента использования Ки и эффективного числа приемников nэ по табл. 3-7 определяется коэффициент максимума Км.
Величины расчетных активной и реактивной мощностей группы электроприемников определяется по формулам:



где Рсм — средняя активная мощность для группы электроприемников за наиболее нагруженную смену, кВт;
tgφ — соответствует характерному для данной группы электроприемников значению фазового угла в режиме максимальной активной мощности.
Полная расчетная мощность определяется из выражения


расчетный ток — по формуле


где U1 — номинальное напряжение сети, кв.
Коэффициент мощности при режиме расчетной нагрузки равен:


При определении эффективного числа электроприемников для большого числа питающих линий, нескольких трансформаторных пунктов, распределительных подстанций и т. п. допускается применять упрощенную методику расчета, которая заключается в следующем.
Для отдельных линий или подстанций, для которых ранее были определены величины номинальной мощности и эффективного числа электроприемников вычисляются мощности условных электроприемников по формуле


где Ру и nэ — соответственно номинальная мощность и эффективное число электроприемников рассматриваемой линии или подстанции.
При этом не учитывается нагрузка резервных электроприемников, ремонтных сварочных трансформаторов и других ремонтных электроприемников, пожарных насосов, а также электроприемников, работающих кратковременно (дренажные насосы, задвижки, вентили, щитовые затворы и т. п.). Нагрузка таких электроприемников учитывается только при расчете питающих эти приемники линий и линий, питающих силовые распределительные пункты, к которым они подключены.
Определение эффективного числа электроприемников, коэффициентов максимума и спроса для условных электроприемников, вычисленных по формуле (3-26), производится методом, изложенным выше для индивидуальных приемников.
При окончательном подсчете нагрузок должны быть учтены реактивные мощности присоединенных к сети батарей конденсаторов (мощности батарей статических конденсаторов учитываются со знаком «минус»), а также потери активной и реактивной мощности в понижающих трансформаторах.
Для электроприемников с малоизменяющейся во времени нагрузкой (насосы водоснабжения, вентиляторы, отопительные и нагревательные приборы, печи сопротивления и т. п.) коэффициент спроса может быть принят равным коэффициенту использования:

Кси (3-27)

Изложенный метод определения расчетных нагрузок рекомендуется применять на всех ступенях и для всех элементов системы электроснабжения промышленных предприятий без введения в расчеты понижающих коэффициентов. Допускается применение коэффициента участия в максимуме в пределах 0,9—0,95 в случаях, когда при определении нагрузок на высших ступенях системы электроснабжения можно ожидать несовпадения во времени максимально загруженных смен, а также при ориентировочных расчетах.
В табл. 3-8 дано число часов использования максимальной мощности для осветительной нагрузки промышленных предприятий.

Пример 3-1.

В отделении цеха промышленного предприятия установлена группа электродвигателей на номинальное напряжение 380 в с длительным режимом работы. По величине коэффициента использования электроприемники разбиваются на три подгруппы, для каждой из которых в табл. 3-9 указаны число и мощность двигателей, суммарная номинальная мощность, величины коэффициентов использования и мощности.
Требуется определить расчетные нагрузки для всей группы электродвигателей отделения.

Таблица 3-9 Расчетные данные для примера 3-1
№ подгрупп электро-приемниковКоличество и номинальная мощность электроприемниковСуммарная мощность, квтКоэф-фициент исполь-зованияКоэф-фициент мощностиСредняя мощность за наиболее нагруженную смену
кол-вомощность, квткол-вомощность, квткол-вомощность, квтАктивная, квтРеактивная,
квар
121003222660,60,850,6216099
2б301800,70,750,88126111
341764102,21140,30,61,333445
Для всей группы электроприемников5600,5730,780,80320255

Примечание. В первых семи столбцах указаны заданные величины. Остальные величины определены были при решении примера.

Решение.

Определяются значения tgφ в зависимости от величин cosφ (полученные значения указаны в табл. 3-9).
Для каждой из подгрупп двигателей определяются средние мощности за наиболее загруженную смену.
Для первой подгруппы средняя активная мощность по (3-12) равна:


средняя реактивная мощность по (3-8)


Аналогично определяются средние мощности для второй и третьей подгрупп электродвигателей.
Суммарные средние активная и реактивная мощности отделения цеха за наиболее загруженную смену равны соответственно:



Среднее значение


Общее число электродвигателей

n=2+3+6+4+6+10=31

Групповой коэффициент использования для всех электродвигателей определяется по (3-12):


Для определения коэффициента максимума следует найти значение эффективного числа электроприемников.
Мощность наибольшего двигателя группы (табл. 3-9)

мощность наименьшего двигателя

Электродвигатели мощностью по 2,2 квт при этом не учитываются, так как их суммарная мощность составляет меньше 5% общей мощности группы двигателей:


По (3-16) значение отношения


Согласно данным табл. 3-5 эффективное число электроприемников не может быть приравнено действительному их числу и должно быть определено по табл. 3-6 в зависимости от величин р* и n*
Как видно из табл. 3-9, число электроприемников в группе, установленная мощность каждого из которых равна или больше половины мощности наиболее крупного приемника, n1=2, так как половина мощности наиболее крупного электродвигателя составляет 100/2 = 50 кВт и указанное число ограничивается числом двигателей мощностью по 100 кВт. Мощность этих двигателей равна:

Находим значения р* и n* соответственно по (3-17) и (3-18):



По табл. 3-6 для полученных значений р* и n* определяем относительное значение эффективного числа электроприемников:


(согласно примечанию к табл. 3-6 для промежуточного значения величины n* принята ближайшая меньшая величина n*э).
Эффективное число электроприемников определяется по (3-20):


В зависимости от значения группового коэффициента использования Ки=0,573 и эффективного числа электроприемников nэ=11,8 по табл. 3-7 путем интерполяции определяем величину коэффициента максимума:

Км=1,24

Величины расчетных активной и реактивной мощности отделения цеха предприятия определяются по (3-21) и (3-22):


Величина полной расчетной мощности по (3-23) равна

а коэффициента мощности по (3-25)




Пример 3-2.

Определить расчетные нагрузки для линии на номинальное напряжение 6 кв, питающей четыре цеховых ТП, для которых предварительным расчетом были определены мощность и эффективное число электроприемников, а также средние активная и реактивная мощности за наиболее нагруженную смену (см. табл. 3-10).
Общая мощность присоединенных к сети батарей конденсаторов составляет 650 квар.

Таблица 3-10 Расчетные данные для примера 3-2
№ ТПНоминальная мощность Ру, квтСредняя мощность за наиболее нагруженную сменуЭффективное число электроприемников nэМощность условного электроприемника Р’у, квт
активная Рсм, квтреактивная Qсм, квар
1
2
3
4
460
1200
410
300
280
450
145
245
240
340
170
240
26
45
46
22
17,7
26,7
8,92
13,6
Всего23701120990139

Решение.

Определяем коэффициент использования всех присоединенных к линии электроприемников по (3-12):

Определяем мощности условных электроприемников из (3-26): для ТП1


для ТП2


Результаты расчета указаны в табл. 3-10.
Вычисляем отношение мощностей наибольшего условного электроприемника и наименьшего по (3-16):


Полученные значения коэффициента использования и величины m удовлетворяют указанным в табл. 3-5 условиям, следовательно эффективное число электроприемников для линии, питающей ТП1-4, может быть принято равным суммарному фактическому числу условных приемников nэ=139.
Величину коэффициента максимума определяем по табл. 3-7 в зависимости от значений Ки =0,473 и nэ=139:

Км = 1,06

Значения расчетных нагрузок (мощностей) определяем по формулам (3-21) — (3-25).
1. При отключенных батареях конденсаторов
Активная мощность


Реактивная мощность


Полная мощность


Ток линии


Коэффициент мощности


2. При полностью включенных батареях конденсаторов
Активная мощность (пренебрегая потерями мощности в конденсаторах)

Р= 1190 квт

Реактивная мощность

Q = 1050-650 = 400 кВАР


Полная мощность

Ток линии


Коэффициент мощности

Расчет электрических нагрузок

Сегодня речь пойдет о том, как правильно выполнить расчет потребляемой мощности электроэнергии для частного дома, что такое установленная и расчетная мощность нагрузки и для чего вообще нужны все эти расчеты.

Расчет электрических нагрузок производится по двум основным причинам.

Во первых имея представление, какая выделенная мощность нужна для вашего дома, вы можете обратиться в свою энергосбытовую компанию с целью получения именно той мощности, которая вам необходима. Правда надо учитывать наши реалии, далеко не всегда вам пойдут на встречу. В сельской местности зачастую электросети находятся в весьма плачевном состоянии и действует жесткий лимит на выделяемую электроэнергию, поэтому в лучшем случае вам выделят не более 15 кВт, а порой даже этого не добиться.

Во вторых расчетная мощность всех потребителей является основным показателем при выборе номинальных токов защитных и коммутационных аппаратов, а также при выборе необходимого сечения проводников.

Итак, выполнив расчет электрических нагрузок всех наших потребителей, мы узнаем суммарную расчетную мощность (расчетный ток). Под этим понятием подразумевается мощность, равная ожидаемой максимальной нагрузке сети за 30 минут.

Для того, чтобы правильно выполнить расчет нам необходимо знать установленную мощность всех электроприемников и расчетные коэффициенты.

Установленная мощность — это сумма номинальных мощностей всех устройств-потребителей электроэнергии в доме. Значение номинальной мощности берется из паспортных данных на электрооборудование и не является фактической мощностью потребления.

Расчетные коэффициенты, которые необходимо учитывать при расчетах — коэффициент спроса Кс, коэффициент использования Ки и коэффициент мощности cos φ.

Коэффициент спроса — это отношение совмещенного получасового максимума нагрузки электроприемников к их суммарной установленной мощности. То есть он вводится с учетом того, что в любой момент времени не все электроприборы будут потреблять свою полную мощность.

Кс = Рр/Ру ,

где Рр – расчетная электрическая нагрузка, кВт;
Ру – установленная мощность электроприемников, кВт.

Коэффициент использования — это отношение фактически потребляемой мощности к установленный мощности за определенный период времени.

Ки = Р/Ру

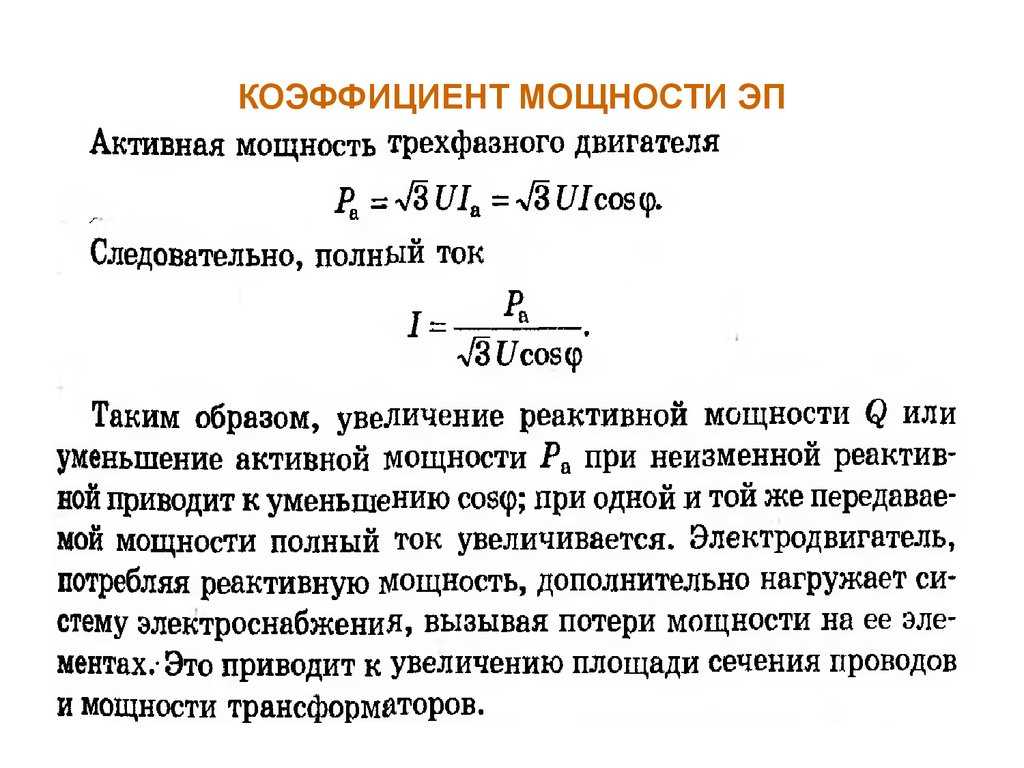

Коэффициент мощности cosφ — это отношение активной мощности, потребляемой нагрузкой к ее полной мощности.

cosφ = Р/S

где P – активная мощность, кВт;
Ру – полная мощность, кВА.

Все коэффициенты принимаются из таблиц соответствующих нормативных документов. Также ниже в таблице указана паспортная (номинальная) мощность отдельных электропотребителей.

Наименование Номинальная мощность кВт Расчетные коэффициенты
спроса Кс использования Ки
Стиральная машина 2 1,0 0,6
Посудомоечная машина 2 0,8 0,8
Проточный водонагреватель 3,5 0,4 1,0
Кондиционер 2,5 0,7 0,8
Электрокамин 2 0,4 1,0
Бойлер 6 0. 6 0,9
Электрообогреватель 2 0,8 1,0
Тепловентилятор
1,5 0,9 0,9
Теплый пол 60 Вт/м2 0,5 1,0
Кухонные комбайны, кофеварки, электрочайники(суммарно) 4-5 кВт 0,3 1,0
Сауна 4-12 кВт 0,8 0,8
Душевая кабина 3,0 0,6 0,8
Газонокосилка 1,5 0,4 0,8
Погружной насос 0,75 – 1,5 кВт 0,8 0,9
Компьютеры 0,5 0,6 1,0
Бытовая розеточная сеть (телевизор, холодильник, утюг, пылесос и т.д) 100 Вт/розетку 0,7 — 1,0
Освещение кухни 25-30 Вт/м2 1,0 0,8
Освещение коридора 20-25 Вт/м2 0,8 0,8
Освещение гостиной 35-40 Вт/м2 0,8 0,8
Освещение спальни 25-30 Вт/м2 1,0 0,8

Для примера предположим, что у нас есть дачный домик с двумя комнатами, кухней и прихожей. Питание дома однофазное. Для дальнейших расчетов составим таблицу со всеми имеющимися в доме электропотребителями.

Помещение Потребители Номинальная мощность кВт
Кухня Освещение
2 Розетки
Стиральная машина
Холодильник
0,1
0,2
2,2
0,7
Комната Освещение
3 Розетки
Электрообогреватель
Компьютер
0,2
0,3
2
0,5
Комната Освещение
2 Розетки
Вентилятор
0,1
0,2
0,3
Прихожая Освещение
2 Розетки
0,1
0,3

Далее переходим уже непосредственно к расчету мощности с учетом всех коэффициентов. Все однотипные электроприемники, такие как розеточная сеть, освещение, объединим в группы и сложим их номинальную мощность. Остальные приемники посчитаем отдельно.

Потребители Номинальная мощность кВт Расчетные коэффициенты Расчетная мощность Расчетный ток
Спроса Использования Мощности Активная кВт Полная кВА
Освещение 0,5 0,7 0,8 1 0,28 0,28 1,3
Розетки 1 0,3 0,8 0,8 0,24 0,3 1,4
Стиральная машина 2,2 1 0,6 0,75 1,32 1,76 8
Холодильник 0,7 0,8 0,65 0,56 0,9 4
Электрообогреватель 2 0,8 1 1 1,6 1,6 7,3
Компьютер 0,5 0,6 1 0,65 0,3 0,5 2,3
Вентилятор 0,3 1 0,75 0,3 0,4 1,9
7,2 4,6 5,74 26,2

Для определения расчетной активной мощности необходимо номинальную (установленную) мощность умножить на коэффициенты спроса и использования — Pр = Pу * Кс * Ки.

Полную мощность находим, разделив расчетную активную мощность на коэффициент мощности — S = Pp/cos φ.

Расчетный ток для однофазной сети определяется по формуле

Ip = Pp/U*cos φ или Ip = S/U. Для трехфазной сети формула будет иметь такой вид Ip = Pp/1,73*U*cos φ или Ip = S/1,73*U.

Для того, чтобы примерно прикинуть какая мощность нужна для дома, можно и не делать таких подробных расчетов. Достаточно сложить установленную мощность потребителей, которые будут использоваться и умножить это значение на коэффициент спроса.

Номинальная мощность кВт до 14 20 30 40 50 60 70 и более
Коэффициент спроса 0,8 0,65 0,6 0,55 0,5 0,48 0,45

Правда надо учитывать, что это значение будет очень приблизительное и в дальнейшем его придется корректировать.

определение расчетной нагрузки

Электроприемники Ки Кс cosφ tgφ
Металлорежущие станки мелкосерийного производства: мелкие токарные, строгальные, долбежные, фрезерные, сверлильные,
карусельные, точильные и т.п.
0,12 0,14 0,4 2,35
То же, но крупносерийного производства 0,16 0,2 0,5 1,73
Штамповочные прессы, автоматы, револьверные, обдирочные, зубофрезерные, а также крупные токарные, строгальные фрезерные,
карусельные и расточные станки
0,17 0,25 0,65 1,15
Приводы молотов, ковочных машин, волочильных станов, бегунов, очистных барабанов 0,2 0,35 0,65 1,15
Многоподшипниковые автоматы для изготовления деталей из прутков 0,2 0,23 0,5 1,73
Автоматические поточные линии обработки металлов 0,5. .0,6 0,5..0,6 0,7 1,0
Переносной электроинструмент 0,06 0,1 0,5 1,73
Насосы, компрессоры, двигатель-генераторы 0,7 0,75 0,8 0,73
Эксгаустеры, вентиляторы 0,65 0,7 0,8 0,73
Элеваторы, транспортеры, шнеки, конвейеры несблокированные 0,4 0,5 0,75 0,86
То же, сблокированные 0,55 0,65 0,75 0,86
Краны, тельферы при ПВ = 25% 0,05 0,1 0,5 1,73
То же при ПВ = 40% 0,1 0,2 0,5 1,73
Сварочные трансформаторы дуговой сварки 0,3 0,35 0,35 2,58
Сварочные машины шовные 0,25 0,35 0,7 1,0
То же стыковые и точечные 0,35 0,6 0,6 1,32
Сварочные автоматы 0,35 0,5 0,5 1,73
Однопостовые сварочные двигатель-генераторы 0,3 0,35 0,6 1,32
Многопостовые сварочные двигатель-генераторы 0,5 0,7 0,7 1,0
Печи сопротивления с непрерывной автоматической загрузкой изделий, сушильные шкафы 0,7 0,8 0,95 0,33
То же, с периодической загрузкой 0,5 0,6 0,85 0,62
Мелкие нагревательные приборы 0,6 0,7 1,0 1,0
Индукционные печи низкой частоты 0,7 0,8 0,35 2,58
Двигатель-генераторы индукционных печей высокой частоты 0,7 0,8 0,8 0,75
Ламповые генераторы индукционных печей 0,7 0,8 0,65 1,15

Онлайн Электрик: Пример расчета электрических нагрузок, коэффициент использования, метод упорядоченных диаграмм, симметрирование нагрузок, расчет нагрузок до 1000 в, 1 кВ, расчет мощности трехфазной сети, трехфазного тока

Учебник “Онлайн Электрик”>Содержание Расчет | Пример | Источники | Теория

Пример расчета электрических нагрузок методом коэффициента использования

Расчёт силовых и осветительных нагрузок 0,4 кВ покажем на примере цеха деревообработки (далее, цех). Список электроприемников цеха представлен в Приложении А.



*.1. Методика определения силовых нагрузок 0,4 кВ

Для индивидуальных потребителей за расчётную нагрузку принимается их номинальная мощность РНОМ. Для потребителей повторно-кратковременного режима работы (сварочные агрегаты, краны и т.п.) за расчетную нагрузку принимается паспортная мощность РПАСП, приведенная к ПВ=100%:



                                                      (*.1)



где ПВ принимается в долях единицы.

Активная расчетная нагрузка группы потребителей, подключенных к узлу питания напряжением до 1 кВ, определяется:



                                                        (*.2)

или



                                                                  (*.2-а)

где



                                                      (*. 3)



                                                 (*.3-а)



где Рсм,i и Рсм – средние за смену нагрузки – i-го потребителя и групповая; кр – коэффициент расчётной нагрузки, определяемый по таблицам [23]; ки, а,i – коэффициент использования активной мощности для i-го потребителя, справочная величина [24]; Рн,i – номинальная мощность i-го потребителя;

Расчётная  реактивная нагрузка на шинах РП, питающих отдельные участки производства QР определяется в зависимости от эффективного числа приёмников nЭФ:

при

                                          (*.4)

при

                                             (*.5)

где



                                                  (*. 6)



                                                         (*.6-а)



где Qсм,i и Qсм – средние за смену реактивные нагрузки – i-го потребителя и групповая; tgφi – соответствует cosφi, принятому для данного потребителя из справочных материалов.

Расчётная  реактивная нагрузка на шинах ТП определяется по выражению:



.                                                     (*.7)



Эффективное число приемников может определяться по упрощенному выражению:



                                                        (*.8)



где Рн,max – номинальная мощность наиболее мощного приёмника группы.

Групповой коэффициент использования в целом по объекту определяется по формуле:



                                                    (*. 9)

Полная расчетная мощность по объекту в целом:



                                             (*.10)



Полный расчетный ток:



                                                      (*.11)

где UНОМ – напряжение сети.

*.2. Расчёт силовых нагрузок 0,4 кВ по ТП



Расчёт выполним на примере ТП-1.

Сменные нагрузки 1-го электроприемника по (*.3):

=6.

Сумма номинальных мощностей в целом:

=64,000 кВт.

Сумма сменных нагрузок в целом:

=10,000 кВт;

=7,375 кВар.

Эффективное число приёмников электрической энергии:

==6.

Групповой коэффициент использования активной мощности:

==0,16.

Расчетный коэффициент по [23] при ки, а=0,16 и nэф=6:

=2,42.

Активная расчетная мощность силового оборудования в целом:

=2,42·10,000=24,230 кВт.

Расчётная реактивная мощность силового оборудования в целом равна:

=1,10·7,375=8,113  кВар.

Полная цеховая расчётная мощность силового оборудования:

==25,552 кВ∙А.

Расчётный ток силового оборудования в целом:

==38,823 А.

Групповой коэффициент мощности силового оборудования в целом:

==0,33,

=0,95.

Расчёт по остальным группам потребителей аналогичен. Результаты расчётов по определению силовых нагрузок сведены в Приложение Б.



Приложение А

Перечень электроприемников

Наименование

электроприемника

Тип

подключения

Активная
мощность

Pном, кВт

Кол-во

Электроприемник_1

трехфазный

10

2

Электроприемник_2

трехфазный

12

3

Электроприемник_3

трехфазный

8

1

Итого

64

6



Приложение Б

Результаты расчета электрических нагрузок

Наименование

электроприемника

Тип

подключения

Активная
мощность

Pном, кВт

Кол-во

Ки

(отн. ед.)

cos

Pсм,

кВт

Qсм, квар

nэ

Км

Pр, кВт

Qр, кВар

Sр, кВ∙А

Iр,

А

Электроприемник_1

трехфазный

10

2

0. 15

0.8

3.000

2.250

Электроприемник_2

трехфазный

12

3

0.15

0.8

5.400

4.050

Электроприемник_3

трехфазный

8

1

0. 2

0.83

1.600

1.075

Итого

64

6

0.16

0.95

10.000

7.375

6.00

2.42

24.230

8. 113

25.552

38.823


[Расчет]
Библиографическая ссылка на ресурс “Онлайн Электрик”:
Алюнов, А.Н. Онлайн Электрик: Интерактивные расчеты систем электроснабжения / А.Н. Алюнов. – Режим доступа: /.


Твитнуть

Определение расчетных электрических нагрузок цехов и завода в целом

Электротехника \ Электроснабжение промышленных предприятий

Страницы работы

5 страниц (Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

8 Определение расчетных электрических нагрузок

цехов и завода в целом

Расчетные электрические нагрузки цехов и завода в целом определяются методом коэффициента спроса по установленным мощностям электроприемников цехов.

Исходные данные для расчета электрических нагрузок цехов и завода в целом приведены в таблице 8.1.

Расчетная мощность от силовых электроприемников определяется по формулам

                                                                                                                                                                     (8.1)

где       Кс – коэффициент спроса силовой нагрузки;

            Руст – установленная мощность цеха, кВт.

Расчетная мощность осветительных электроприемников определяется по формуле

                                                                (8.2)

где       Кс ос – коэффициент спроса осветительной нагрузки принимаемый по [6], стр. 336;

            F – площадь цеха, м2;

          Руд ос – удельная мощность осветительной нагрузки цеха, Вт/м2 принимаемая по [7], таблице 5-40.

Полная расчетная мощность цеха определяется по формуле

                                         (8.3)

Рассмотрим пример расчета электрических нагрузок для авторемонтного цеха.

Руст = 2600 кВт, Кс = 0,4,  tgj = 0,75 по таблице 8.1.

Расчетная мощность от силовых электроприемников механосборочного цеха равна

Расчетная мощность осветительных электроприемников механосборочного цеха равна

Полная расчетная мощность механосборочного цеха равна

Для остальных цехов завода расчет электрических нагрузок аналогичен. Результаты расчетов электрических нагрузок цехов завода приведены в таблице 8.1.

Расчетная мощность завода определяется по формулам

                                          (8.4)



где     КS – коэффициент совмещения максимума нагрузок, КS = 0,9;

    SРpн i – суммарная активная мощность электроприемников до 1000 В, кВт;

    SQpн i – суммарная реактивная мощность электроприемников до 1000 В, квар;

    SРpв i – суммарная активная мощность электроприемников выше 1000 В, кВт;

    SQpв i – суммарная реактивная мощность электроприемников выше 1000 В, квар;

    DРт – потери активной мощности в трансформаторах завода, кВт;

    DQт – потери реактивной мощности в трансформаторах завода, квар;

    DРл – потери активной мощности в линиях, кВт;

    DQл – потери реактивной мощности в линиях, квар;

      Потери мощности в трансформаторах и линиях определяются по формулам

                                                           (8. 5)



              Определим потери в трансформаторах и линиях



            Определим расчетную мощность завода




Таблица 8.1. Расчет электрических нагрузок цехов.

Номер цеха

Названия цеха

Pуст, кВт

Кс

cosj

tgj

Силовая нагрузка

Осветительная нагрузка

Суммарная нагрузка

Ррс, кВт

Qрс, кВт

S, м²

Руд, Вт/м²

Кс ос

Рр ос, кВт

Рр с + Рр ос, кВт

Qр с, квар

Sр, кВ×А

1

Первый механический цех

3300

0,3

0,75

0,88

990

873,098

18792

13,5

0,9

228,32

1218,3228

873,1

1498,87

2

Авторемонтный цех

2600

0,4

0,8

0,75

1040

780

27200

13,5

0,9

330,48

1370,48

780

1576,9

3

Второй механический цех

4000

0,3

0,75

0,88

1200

1058,3

10586

13,5

0,9

128,62

1328,6199

1058,3

1698,6

4

Окрасочный цех

3100

0,6

0,8

0,75

1860

1395

7772

13,5

0,9

94,43

1954,4298

1395

2401,21

5

Ремонтно-механический цех

228,207

142,95

14960

9

0,9

121,18

349,3825455

142,95

377,496

6

Аппаратный цех

1500

0,35

0,7

1,02

525

535,607

14720

13,5

0,9

178,85

703,848

535,5

884,399

7

Механический цех

2900

0,3

0,75

0,88

870

767,268

12644

13,5

0,9

153,62

1023,6246

767,34

1279,3

ВСЕГО:

17400

6713,21

5552,22

1235,5

7948,707646

5552,2

9695,81

Похожие материалы

Информация о работе

Скачать файл

Выбери свой ВУЗ

  • АлтГТУ 419
  • АлтГУ 113
  • АмПГУ 296
  • АГТУ 267
  • БИТТУ 794
  • БГТУ «Военмех» 1191
  • БГМУ 172
  • БГТУ 603
  • БГУ 155
  • БГУИР 391
  • БелГУТ 4908
  • БГЭУ 963
  • БНТУ 1070
  • БТЭУ ПК 689
  • БрГУ 179
  • ВНТУ 120
  • ВГУЭС 426
  • ВлГУ 645
  • ВМедА 611
  • ВолгГТУ 235
  • ВНУ им. Даля 166
  • ВЗФЭИ 245
  • ВятГСХА 101
  • ВятГГУ 139
  • ВятГУ 559
  • ГГДСК 171
  • ГомГМК 501
  • ГГМУ 1966
  • ГГТУ им. Сухого 4467
  • ГГУ им. Скорины 1590
  • ГМА им. Макарова 299
  • ДГПУ 159
  • ДальГАУ 279
  • ДВГГУ 134
  • ДВГМУ 408
  • ДВГТУ 936
  • ДВГУПС 305
  • ДВФУ 949
  • ДонГТУ 498
  • ДИТМ МНТУ 109
  • ИвГМА 488
  • ИГХТУ 131
  • ИжГТУ 145
  • КемГППК 171
  • КемГУ 508
  • КГМТУ 270
  • КировАТ 147
  • КГКСЭП 407
  • КГТА им. Дегтярева 174
  • КнАГТУ 2910
  • КрасГАУ 345
  • КрасГМУ 629
  • КГПУ им. Астафьева 133
  • КГТУ (СФУ) 567
  • КГТЭИ (СФУ) 112
  • КПК №2 177
  • КубГТУ 138
  • КубГУ 109
  • КузГПА 182
  • КузГТУ 789
  • МГТУ им. Носова 369
  • МГЭУ им. Сахарова 232
  • МГЭК 249
  • МГПУ 165
  • МАИ 144
  • МАДИ 151
  • МГИУ 1179
  • МГОУ 121
  • МГСУ 331
  • МГУ 273
  • МГУКИ 101
  • МГУПИ 225
  • МГУПС (МИИТ) 637
  • МГУТУ 122
  • МТУСИ 179
  • ХАИ 656
  • ТПУ 455
  • НИУ МЭИ 640
  • НМСУ «Горный» 1701
  • ХПИ 1534
  • НТУУ «КПИ» 213
  • НУК им. Макарова 543
  • НВ 1001
  • НГАВТ 362
  • НГАУ 411
  • НГАСУ 817
  • НГМУ 665
  • НГПУ 214
  • НГТУ 4610
  • НГУ 1993
  • НГУЭУ 499
  • НИИ 201
  • ОмГТУ 302
  • ОмГУПС 230
  • СПбПК №4 115
  • ПГУПС 2489
  • ПГПУ им. Короленко 296
  • ПНТУ им. Кондратюка 120
  • РАНХиГС 190
  • РОАТ МИИТ 608
  • РТА 245
  • РГГМУ 117
  • РГПУ им. Герцена 123
  • РГППУ 142
  • РГСУ 162
  • «МАТИ» — РГТУ 121
  • РГУНиГ 260
  • РЭУ им. Плеханова 123
  • РГАТУ им. Соловьёва 219
  • РязГМУ 125
  • РГРТУ 666
  • СамГТУ 131
  • СПбГАСУ 315
  • ИНЖЭКОН 328
  • СПбГИПСР 136
  • СПбГЛТУ им. Кирова 227
  • СПбГМТУ 143
  • СПбГПМУ 146
  • СПбГПУ 1599
  • СПбГТИ (ТУ) 293
  • СПбГТУРП 236
  • СПбГУ 578
  • ГУАП 524
  • СПбГУНиПТ 291
  • СПбГУПТД 438
  • СПбГУСЭ 226
  • СПбГУТ 194
  • СПГУТД 151
  • СПбГУЭФ 145
  • СПбГЭТУ «ЛЭТИ» 379
  • ПИМаш 247
  • НИУ ИТМО 531
  • СГТУ им. Гагарина 114
  • СахГУ 278
  • СЗТУ 484
  • СибАГС 249
  • СибГАУ 462
  • СибГИУ 1654
  • СибГТУ 946
  • СГУПС 1473
  • СибГУТИ 2083
  • СибУПК 377
  • СФУ 2424
  • СНАУ 567
  • СумГУ 768
  • ТРТУ 149
  • ТОГУ 551
  • ТГЭУ 325
  • ТГУ (Томск) 276
  • ТГПУ 181
  • ТулГУ 553
  • УкрГАЖТ 234
  • УлГТУ 536
  • УИПКПРО 123
  • УрГПУ 195
  • УГТУ-УПИ 758
  • УГНТУ 570
  • УГТУ 134
  • ХГАЭП 138
  • ХГАФК 110
  • ХНАГХ 407
  • ХНУВД 512
  • ХНУ им. Каразина 305
  • ХНУРЭ 325
  • ХНЭУ 495
  • ЦПУ 157
  • ЧитГУ 220
  • ЮУрГУ 309
Полный список ВУЗов

ВИРТУАЛЬНАЯ ЛИТЕРАТУРА – Контрольная работа. Расчет электрических нагрузок цеха. Занятие №3 (2016 г.)

Предполагается, что вы ознакомились с содержанием и дополнительными консультациями Занятия № 1 и Занятия № 2
Всё готово, таблица заполнена исходными данными, коэффициенты рассчитаны.

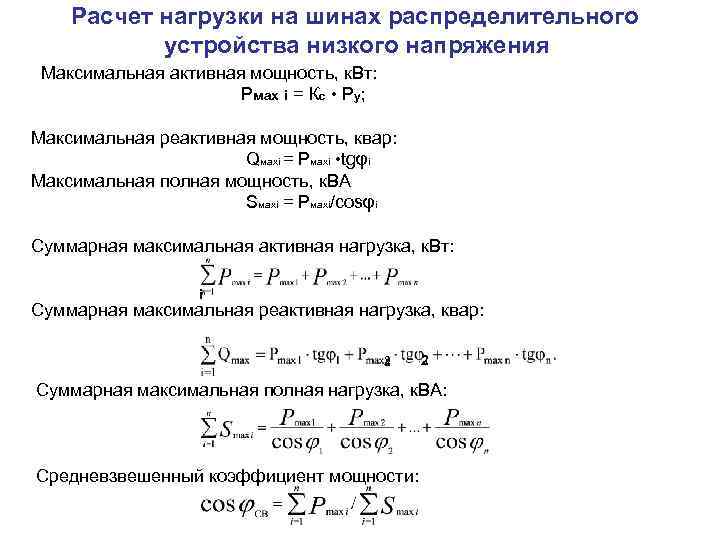

Последовательность расчета электрических нагрузок (силовой части) приведена на страницах 9-17, а расчет осветительной нагрузки – страницы 17-18 в методичке Учебно-методическое пособие для студентов специальности 140211 «Электроснабжение» заочной формы обучения. Производить выбор числа и мощности силовых трансформаторов ЦТП в данной контрольной работе не нужно, это необходимо будет делать в курсовом проекте, после расчета электрических нагрузок всего предприятия.

Судя по вопросам в Facebook, основные проблемы возникли при нахождении nэ (эффективное число электроприемников), КР (коэффициент расчетной нагрузки) и нахождении tgφ (коэффициент реактивной мощности).

Во-первых, nэ – это всегда целое число. Причем, округляется число до ближайшего меньшего целого, а не большего.  Во-вторых,  если nэ больше, чем действительное число электроприемников в группе, то именно это число и должно быть равно nэ

Например, в группе 25 электроприемников. А nэ получилось 30. Следовательно, nэ = 25.

Часто студенты, затрудняются ответить на такой вопрос: Как находили КР?
Ответ должен быть таким: Коэффициент  расчетной нагрузки определяется в зависимости от средневзвешенного коэффициента использования и эффективного числа электроприемников.

Для нахождения КР необходимо использовать номограмму и таблицы на страницах 13-15.

Как найти реактивную мощность для итоговой строки (по цеху в целом)?

Понятно, что для группы электроприемников (потребителей), расчетная мощность Рр умножается на tgφ. Так можно найти реактивную мощность  Qр для каждого отдельного потребителя в группе.  Но, для итоговой строки, всё наоборот. Найденная реактивная мощность (значение в итоговой строке для группы!), делится на активную, и получается tgφ.

Так выглядит таблица с расчетами:

Расчет осветительной нагрузки

Определение осветительной нагрузки представлено на страницах 17-18.

Необходимо вычислить площадь цеха Fц2), и выбрать в таблице 7. 1 норму освещенности Ен (лк), удельную осветительную нагрузку руд(Вт/м2) и коэффициент использования kи.

На этом всё. Вопросы как обычно, задавать в Facеbook, с 8:00 до 24:00 ежедневно (7 дней в неделю).

В следующем, последнем в этом семестре занятии по контрольной (№4), будем заниматься оформлением.



Консультации

Вопрос от 30 октября: Как охарактеризовать технологический процесс?

Характеристика технологического процесса – это всего лишь малая часть общей характеристики цеха.
Можно дать краткую характеристику цеха (только технологического процесса), хотя бы для того, что бы определиться с его названием. А можно, дать полную, развернутую характеристику цеха.

В полную характеристику цеха входят:

1. Описание технологического процесса по составу оборудования.
2. Особенности строительной части цеха.
3. Условия окружающей среды в цехе.
4. Категория надежности электроснабжения цеха.
5. Условия по электробезопасности
6. Характеристики тока и напряжения.

Пример характеристики цеха (2 листа)



Почему консультация по характеристике цеха дается в занятии №3? Ведь, характеристика цеха – это же в самом начале контрольной работы (расчетного задания)?

Всё дело в том, что эта часть, уже фактически, относится к оформлению контрольной работы (расчетного задания). А оформлением мы будем заниматься на занятии №4.  Хотя, кое какие вопросы, касающиеся всех занятий, начиная с первого (например, где брать коэффициенты?) мы будем еще рассматривать в заключительном занятии (№4). Консультации будут идти как обычно, в Facebook, но, примерно 1-2 раза в неделю. Но, индивидуальных занятий, с 1 ноября, больше не будет.

Если кто-то из студентов желает, что бы я провел с ним дополнительное занятие, обращайтесь в личку на Facebook или пишите мне на e-mail

Потребляемая мощность приемника

по сравнению с выходной мощностью – это не ватт, как вы думаете!

Потребляемая мощность на задней панели НЕ всегда указывает на МАКСИМАЛЬНУЮ мощность!

Вы когда-нибудь задумывались, как ваш любимый производитель оценивает мощность? потребление на своих AV-ресиверах и как оно соотносится с максимальной доступной выходной мощностью ваших динамиков? Я не могу сказать вам, сколько комментариев я прочитал на наших форумах или в сообществе Youtube, заявляя о нечестных заявлениях о мощности, основанных на энергопотребление задней панели AV-ресиверов. В этой статье исследуется это Тема для установления истины. Мы приводим несколько примеров продуктов, включая расчеты мощности, точность которых была проверена брендами.

Типичный Обсуждение:

Счастливый Потребитель: Я только что купил новый ресивер (укажите здесь любимый бренд), рассчитанный на 120 Вт на канал x 7 каналов, и он работает ЖОПА!

Скептик: Ресивер никак не может выдать 120 Вт All Channels Driven (ACD) при потребляемой мощности всего 500 Вт. В лучшем случае он может сделать (0,6) 500/7 = 43wpc ACD.

Счастливый Потребитель: Ни за что, чувак, это вещь мощная. Я видел обзор на Audioholics, где были результаты его стендовых испытаний. превышал показатели энергопотребления (например, 90wpc x 7). Это волшебство.

Скептик: Невозможно. Это означало бы, что он может доставить 630 Вт, что больше, чем мощность задней панели 500 Вт.

Преследование Правда: Правда в том, что они оба в чем-то правы, но вряд ли по причинам, которые они думают. Скептик ошибочно считает 500 номинальная потребляемая мощность в ваттах – это максимальная номинальная мощность, в то время как Happy Consumer считает производитель каким-то образом нарушил первый закон термодинамики, поставив больше мощности с ACD, чем номинальная потребляемая мощность на задней панели.

Задняя панель ресивера Рейтинги энергопотребления и выходная мощность Обсуждение на YouTube

Я отправил электронное письмо нашим друзьям в Sound United, чтобы узнать о как они оценивают энергопотребление задней панели своих продуктов и ответ был очень показательным.

Что означает ли рейтинг энергопотребления задней панели?

  • Если не указано “максимальная мощность”, не думайте это максимальная номинальная мощность со всеми задействованными каналами.
  • ·Согласно Sound United, они соответствуют стандарту IEC Стандарт электробезопасности 62368-1 для номинальной мощности, в частности Приложение B для условия эксплуатации и Приложение E для условий испытаний.
  • Усилитель должен быть испытан на 1/8 без ограничения номинальной мощности мощность при 1 кГц и номинальное сопротивление нагрузки.
  • Sound United следует стандарту IEC 62368-1, стандарт электробезопасности для аудио-, видео- и аналогичного оборудования для их AV приемники.
  • Следуйте рабочим условиям согласно Приложению B: Нормальный испытания рабочего состояния, испытания ненормального рабочего состояния и одиночная неисправность тесты состояния и условия выхода усилителя, определенные в Приложении E: Условия испытаний оборудования, содержащего аудиоусилители .
  • Измеренный входной ток/мощность при нормальных условиях условия эксплуатации НЕ должны превышать номинальный ток/мощность более чем на 10 %. Примечание. Тестирование ACD НЕ считается “нормальным рабочим” состоянием.

Прежде чем продолжить это обсуждение, важно отметить как работает КПД усилителя при определении производимой мощности по сравнению с мощностью потребляется. Ниже показаны кривые эффективности типичного линейного преобразователя класса AB. усилителем и переключающим усилителем класса D. Большинство AV-ресиверов по-прежнему используют линейное усиление класса AB, такое как Denon, Marantz, Sony и Yamaha, в то время как в некоторых моделях Pioneer и Onkyo используется усиление класса D.



Эффективность по сравнению с выходной мощностью усилителя класса AB по сравнению с классом D — предоставлено Elliot Sound Производство

Как видите, усилители класса AB наименее эффективны (КПД < 20 % при движении на уровне 20 % номинальной мощности) при движении на низком уровне уровни мощности, в то время как усилители класса D достигают максимальной эффективности при гораздо более низких уровень мощности (эффективность 90% при движении с номинальной мощностью 40%). Если бы мы сравните два 100-ваттных 7-канальных усилителя, работающих на 1/8 мощности (12,5%), мощность различия в потреблении между топологией класса AB и топологией класса D будут выглядеть вот так:

Класс AB: 0,125 * 100 = 12,5 Вт / 0,20 (эфф) = 62,5 Вт x 7 = 437,5 Вт

Класс D: 0,125*100 = 12,5 Вт / 0,80 (эфф) = 15,6 Вт x 7 = 109,4 Вт

437,5 Вт – 109,4 Вт = 328 Вт большая мощность потребление для усилителя класса AB по сравнению с усилителем класса D для того же выходная мощность!

Как видите, топология усилителя класса D НАМНОГО больше. энергоэффективность, особенно при более низких уровнях мощности, когда AV-ресивер работает большую часть времени.

Давайте посмотрим на некоторые реальные примеры продуктов на рынок, чтобы проверить номинальные значения энергопотребления задней панели.

Marantz SR8015 Задняя панель – Примечание 780 Вт. Потребление мощности

Marantz SR8015 Пример:

. SR8015.

Marantz снижает номинальную мощность 2CH для управления ВСЕМИ 11 каналов для МЭК 62368 тест на безопасность. В этом случае 90,4 Вт для ВСЕХ 11 каналов.

1/8 мощности (90,4 Вт) = 11,3 Вт на канал / 0,17 эфф = 66,5 Вт

66,5 Вт x 11 = 731 Вт + 35 Вт от HDMI, DAC = 766,5 Вт < 780 Вт, мощность задней панели

Примечание: Наш стендовых испытаний SR8015 дали 100wpc x 7 ACD, что дало бы мощность потребление 700/0,55 (эфф) 1272 Вт + 35 Вт = 1307 Вт > 780 Вт номинальная мощность задней панели.

Кто-то на аудиофоруме собирается напечатать “Но подождите, 1307 Вт > 10% выше 780 Вт (858 Вт). Да они правильные, однако это НЕ является нарушением стандарта безопасности, поскольку тест ACD НЕ считается “нормальным рабочим” состоянием, как ранее заявил.


Denon AVR-5805 Задняя панель. Примечание 13A потребляемая мощность

Старые Приемники в соответствии с UL1492: Denon AVR-5805:

AVR-5805 был 10-канальным мощным приемником, вес которого превышал 90 фунтов с номинальной мощностью 170 Вт на канал x 10 (номинальное значение 8 Ом). Потребляемая мощность задней панели не измеряется в ваттах. Вместо этого он заявляет 13 ампер. Инженеры Denon подтвердили мне, что этот рейтинг был получен с использованием методов тестирования UL1492.

Снижение номинальной мощности для теста UL1492 было рассчитано на основе 70% номинальной стереофонической мощности 6 Ом (200 Вт/канал) = 140 Вт.

1/8 мощности (140 Вт) = 17,5 Вт/с/0,17 эфф = 102,9 Вт

102,9 Вт x 10 + 35 = 1064 Вт заявлено энергопотребление 13А.

P = V*I => I = P/V, но мы также должны учитывать мощность Коэффициент при переходе от ватт к ВА, который составляет около 75% для линейного трансформатора. источники питания.

1064/120/0,75 = 11,82 А + 1 А (выход переменного тока) = 12,82 А < 13 А рейтинг задней панели

Эффективность, превышение температуры и мощность


Отношение эффективности (потребления переменного тока) к фактической среднеквадратичной выходной мощности варьируется. и непостоянны от бренда к бренду и в разные периоды времени. Например, винтажная интегрированная стереосистема Kenwood KA-7002. усилитель 1973 года показывает потребляемую мощность переменного тока 275 Вт при полной мощности, что 50 Вт на канал RMS, ACD, 20–20 кГц. Назовем это отношением потребления к выпуску 2,75:1. (275/100 = 2,75.)



Parasound NewClassic 2250 v.2 2-канальный усилитель мощности

Стереоусилитель мощности Parasound NewClassic 2250 v.2 с 2020 года показывает потребляемую мощность переменного тока 1000 Вт (максимум) и имеет характеристики 250 Вт на канал при 8 Ом, 400 Вт на канал при 4 Ом, АСД, 20-20 кГц. Это будет отношение потребления к выпуску 1,6:1 (1000/550 = 1,8 для нагрузки 8 Ом и 1000/800 = 1,3 для нагрузки 4 Ом.) Конструкция на 45 лет новее, чем у Kenwood, и явно более эффективная, даже с учетом того, что Kenwood включает в себя секцию предусилителя и Parasound – это строго усилитель мощности.

Дело в том, что на задней панели цифра «Потребляемая мощность» не всегда указывает на фактическую максимальную выходную мощность устройства. Многим неопытным фанатам-рутерам нравится думать, что это так, но часто это не так. фактическое математическое соотношение между «потребляемой мощностью переменного тока» и фактическим максимальным выходная мощность устройства зависит от КПД усилителя, продолжительность вывода, параметры частоты и искажения, а также то, как производитель оценивает энергопотребление задней панели. Это будет варьироваться, не вопрос, так что не ПРЕДПОЛАГАЮ.

В моем разговоре с инженерами Sound United они отметил, что потребляемая мощность задней панели обычно указывается в соответствии с требованиями безопасности. стандарт, при этом наиболее важными критериями являются испытания на повышение температуры. Агентства по утверждению стандартов безопасности будут искать самые требовательные условия для каждого продукта. Чтобы удовлетворить повышение температуры тест, автоматически ограничивая выход в условиях многоканального вождения снижает рейтинг задней панели. Как результат, если потребляемая мощность двух усилителей мощности класса AB с одинаковым номинальная выходная мощность и одинаковое количество каналов имеют разную потребляемую мощность характеристики на задней панели, естественно думать, что приемник с более низкой номинальной мощностью имеет меньшую максимальную мощность из-за снижения номинальных характеристик для обеспечения безопасности при определенной температуре стандартный тест. Вполне возможно, что приемник с меньшей мощностью греется меньше. площадь поглощения или меньшая способность рассеивать мощность в условиях длительных испытаний.

Редакционная заметка о тестировании на безопасность:
Инженеры Sound United сообщили мне, что они использовали метод тестирования UL1492 около десяти лет назад, и теперь они тестируют свои новейшие продукты на соответствие стандарту безопасности IEC-62368. Между периодами действия этих двух стандартов использовался стандарт безопасности IEC-60065. Что касается рейтинга задней панели, IEC-60065 почти такой же, как IEC-62368. IEC-62368 является более новым стандартом, и многие элементы безопасности (требования к пожарной безопасности и т. д.) были обновлены.

Редакционная заметка о температуре Rise Test:
Этот тест выполняется в нормальном рабочем состоянии. (1/8 степени ACD), требуемой сертификацией стандарта безопасности. И испытание необходимо не менее 4 часов, пока температура не достигнет насыщения. ACD измеряется для определения условий испытаний. Потому что это зависит от результаты ACD, это эквивалентно настройке нормальной работы Окружающая среда.

Под условие ACD, предельные значения абсолютного теста повышения температуры испытаний устанавливаются на основе норм безопасности для ИУ в ненормальных условиях. рабочее состояние.

каждый производитель определяет время и выходной уровень ACD с помощью выключения механизм или система охлаждения на основе их соответствующей политики проектирования или их секрет производства.

Это мы надеемся, что это упражнение прояснило номинальную мощность задней панели дебаты о путанице, которые много лет бушевали среди аудиофилов на аудиофорумах. Как вы можете ясно видеть, там часто практически отсутствует корреляция между номинальной мощностью задней панели и фактической максимальная потребляемая мощность AV-ресиверов, когда усилители работают на полную мощность сила. Примеры Denon и Marantz очень хорошо это иллюстрируют. При приближении осмотра, я подтвердил Yamaha, что они оценивают энергопотребление задней панели по аналогии. Также похоже, что Pioneer делает то же самое, даже с их классом D. приемники, такие как Pioneer SC-LX9 с разрешением 140 wpc x 1104 с питанием на задней панели потребление всего 340 Вт, в то время как их многоканальный одновременный Драйв (8 Ом, 1 кГц, THD 1%) рассчитан на 880 Вт. Предполагая, что эффективность класса D составляет 90%, это фактическое максимальное энергопотребление 977 Вт > 340 Вт! Этот ресивер не дурак, несмотря на то, что неопытный энтузиаст может ошибиться в оценке, основываясь на номинальной мощности на задней панели. 880 Вт / 7 означают, что этот малыш может выдавать 125 Вт на канал с 7 активными каналами или 80 Вт на канал со всеми 11 активными каналами!

Интересна номинальная мощность задней панели этой конкретной модели Pioneer. Хотя мне не удалось получить подтверждение от Pioneer, я предполагаю, что номинальная мощность 340 Вт основана на 1/8 номинальной мощности ACD. Поскольку это топология класса D, маломощный привод по-прежнему очень эффективен (около 70%) по сравнению с <20% класса AB. В этом случае 1/8 мощности 140 Вт составляет 17,5 Вт.

1/8 мощности (17,5 Вт) = 17,5 Вт на канал / 0,70 эфф = 25 Вт

25 Вт x 11 = 275 Вт + 35 Вт от HDMI, ЦАП (предположительно) = 310 Вт < 340 Вт на задней панели.

Изучая эту тему, стало совершенно очевидно, автор, что промышленности очень нужны госрейтинги энергопотребления четче потребителю. Кроме того, я хотел бы, чтобы отрасль двигалась к классу D. усиление в продуктах с высокой плотностью каналов, таких как Atmos/DTS:X AV приемники. NAD является одним из примеров того, как производитель AV-ресиверов делает переход усилителям класса D в своих AV-ресиверах. В результате я заметил один из их модели, T778, по-видимому, оценивают максимальное энергопотребление, как указано мощность задней панели 1000 Вт. Если принять 90% эффективности класса D, тогда легко увидеть, что их ACD 85wpc x 9 достижим, исходя из этого рейтинга. Между тем, их старые приемники, такие как T758, использующие линейный усилитель AB кажется, что дизайн соответствует UL1492 в ВА при пониженном уровне мощности (потребление 5 А) со всеми каналами, управляемыми так же, как Denon Пример АВР-5805.

Примечание: Мне не удалось подтвердить, соответствует ли NAD T758 стандарту IEC. 62368 Сертификация 4-часового испытания на безопасность на этом уровне мощности.

Редакционная заметка о номинальной мощности задней панели:

В соответствии со стандартами безопасности не является незаконным указывать более высокую номинальную мощность задней панели, чем та, которая будет потребляться продуктом при тестировании на 1/8 мощности с ACD. Похоже, что производитель может указать свой рейтинг энергопотребления по своему выбору, если значение, указанное на задней панели, не превышает 10% при нормальных условиях эксплуатации. IE. Потребляемая мощность задней панели ресивера, рассчитанная на уровне 1000 Вт, не может превышать 1100 Вт при нормальных условиях эксплуатации.



NAD T758 (левый рисунок) – обратите внимание на номинальную потребляемую мощность 5 А; NAD T778 (правое изображение) — обратите внимание на номинальную потребляемую мощность 1000 Вт

Сейчас мы достигли точки, когда есть несколько SOTA Решения для усилителей класса D, предлагающие инвариантные к нагрузке конструкции, которые измеряют ничуть не уступает лучшим топологиям класса AB. Можно привести аргумент, что Источники питания SMPS могут быть довольно дорогими для правильной реализации, чтобы быть без шума и излучаемых помех. Тем не менее, производитель AV-ресиверов может очень легко сделать класс D переключатель усилителя, в то же время используя их проверенные временем и зарекомендовавшие себя линейные блоки питания в текущих продуктах.

Мы надеемся, что эта статья послужит толчком к переместите стрелку вперед в сторону более энергоэффективного развертывания усилителя в AV-ресиверы. Расскажите нам, что вы думаете, в соответствующей ветке форума ниже.

Не знаете, какой AV Gear купить или как его настроить? Присоединяйтесь к нашей эксклюзивной программе подписки на электронные книги Audioholics!

lovinthehd сообщений от 23 декабря 2020 г. 20:32

ParleyW, сообщение: 1445153, участник: 92809
Интересно, что мой новый Crestron CNAMPX-7×200 показывает 2400 Вт, хотя и клонирует ATI.

Не вижу этого https://www.crestron.com/Products/Inactive/Discontinued/A-M/CNAMPX-7X200

ParleyW posts on 23 декабря 2020 19:13

ген, сообщение: 1432305, участник: 4348
Monolith – это усилитель ATI, и они честны в отношении номинальной мощности. 1800 Вт, вероятно, близки к максимальному значению, поэтому, если вы учитываете максимальную эффективность 70%, это около 1250 Вт, доступных для динамиков / 7 = 180 Вт/канал.

Интересно, что мой новый Crestron CNAMPX-7×200 показывает 2400 Вт, хотя это клон ATI.

Дэн Мальдонадо сообщений от 13 ноября 2020 г. 17:10

У меня есть minidsp Dual PB 2000s, настроенный для баса. Я слушал референс, и он чистый, без искажений. Так что я просто сэкономлю на большом обновлении в будущем, большое спасибо, ребята!

Дэн Мальдонадо сообщений от 13 ноября 2020 г. 15:41

ryanosaur, сообщение: 1433200, участник: 86393
Что сказал VMPS.

Модернизация электроники имеет значение только в том случае, если вы переходите с оборудования, которому более 10 лет, на новое… или если усилители действительно недостаточно мощны для выполнения требуемой работы.

Если ваши громкоговорители имеют более низкую чувствительность с фазовым углом 45° в точке минимального импеданса <4 Ом на низкой частоте, вам может потребоваться модернизация.

Согласно VMPS, если вы не слышите искажений и ваше оборудование не испытывает затруднений… поднимите ноги и наслаждайтесь… и фантазируйте о следующем реальном обновлении.

Спасибо, ребята! Я получаю полную свободу от искажений вплоть до референсной громкости, так что, думаю, на данный момент у меня все хорошо. Dual Svs pb 2000s minidspd для баса.

ryanosaur сообщений от 13 ноября 2020 12:06

Что сказал VMPS.

Модернизация электроники имеет значение только в том случае, если вы переходите с оборудования, которому более 10 лет, на новое… или если усилители действительно недостаточно мощны для выполнения требуемой работы.

Если ваши громкоговорители имеют более низкую чувствительность с фазовым углом 45° в точке минимального импеданса <4 Ом на низкой частоте, вам может потребоваться модернизация.

Согласно VMPS, если вы не слышите искажений и ваше оборудование не испытывает затруднений… поднимите ноги и наслаждайтесь… и фантазируйте о следующем реальном обновлении.

Объяснение номинальных мощностей AV-ресивера и усилителя

Обновлено:

Покупка нового усилителя или AV-ресивера может оказаться сложной задачей. Если вас смущают все технические термины, ознакомьтесь с этим простым руководством по номинальной мощности усилителя.

Понимание характеристик мощности усилителей может быть важно, когда мы собираемся купить новую модель.

К сожалению, это часто легче сказать, чем сделать, и бывает сложно понять все спецификации, данные нам производителями.

Итак, если вы ищете простое руководство по номинальной мощности усилителя, вы попали по адресу.

Этот вопрос может быть очень сложным, и легко запутаться в лабиринте цифр и терминологии.

Однако этот сайт не место для долгих технических дискуссий, поэтому я постараюсь изложить основные моменты, которые вам необходимо знать, не слишком увлекаясь математическими уравнениями!

Сказав это, давайте начнем с небольшого урока физики для чайников — таких как я…

Содержание

  1. Что такое ватт?
  2. Контрольный список номинальной мощности
    1. Вт на канал
    2. Проверьте частоту
    3. Проверка импеданса
    4. Среднеквадратические значения — не пиковые значения
    5. Сколько каналов?
    6. Без искажений
    7. Зачем мне больше энергии?
    8. Выходная мощность и качество звука
  3. Заключение

Что такое ватт?

Выходная мощность усилителя измеряется в ваттах и ​​является мерой количества энергии, которую он создает.

Если у вас где-то внутри спряталась капелька гика, вам будет интересно узнать, что:

ватт = напряжение x ампер

… это упрощение, но для наших целей сойдет

Усилитель обеспечивает напряжение, необходимое для подачи электрического тока (ампер) в динамик. Затем динамик превращает этот ток в звук (и тепло).

Полезно знать мощность, которую может генерировать усилитель, поскольку это дает нам представление о том, насколько громким он будет, или для какого размера комнаты он подойдет, и насколько хорошо он будет работать с определенными динамиками.

Цель этого сайта — предоставить простую и ясную информацию, не слишком отвлекаясь на технические детали, которые иногда могут быть трудными.

Если вам нужна более подробная техническая информация по этому вопросу, прочтите эту прекрасную статью.

Однако хорошая новость заключается в том, что нам не нужно слишком много знать о соответствующей математике, так что давайте двигаться дальше.

Контрольный список номинальной мощности

Некоторые усилители создают больше мощности, чем другие. И всех очень волнует мощность, которую может обеспечить их усилитель.

Чем больше мощность, тем громче звук, верно?

Ну вроде как, но, может быть, не так громко, как вы думаете. И вообще, это может быть не самое главное.

Это очень сложная область. Как упоминалось в начале этой статьи, этот веб-сайт не место для долгих и скучных технических дискуссий о характеристиках питания.

Я буду писать длинные скучные статьи о других вещах. 🙂

Итак, я подытожу несколько вопросов, о которых важно знать, когда вы исследуете усилители.

1. Мощность на канал

Номинальная мощность интересующих нас усилителей — это мощность на канал.

Указывает мощность, которую усилитель может обеспечить для динамиков на каждом выходном канале (с одним динамиком, подключенным к каждому каналу).

Показатели выходной мощности усилителей для домашнего кинотеатра могут варьироваться от 20 до 200 Вт на канал. Чем больше номинальная мощность, тем громче будет усилитель.

Однако разве 100-ваттный усилитель в два раза громче 50-ваттного?

Нет, даже не близко.

Удвоение мощности увеличивает уровень звука только на 3 дБ, что не так уж и много.

10 дБ примерно «в два раза громче».

Усилитель мощностью 50-100 Вт на канал обеспечит более чем достаточную громкость для большинства домашних применений. Так что не стоит ради него покупать более мощный усилитель.

Вам может понадобиться подумать о мощном усилителе, если у вас огромная комната, и вы хотите, чтобы в этой огромной комнате было очень громко в течение длительного времени!

2. Проверьте частоту

Когда производители указывают номинальную мощность усилителей, они любят морочить нам головы – негодяи!

Вы увидите множество цифр выходной мощности усилителя. Но вас должны волновать только цифры, измеренные по всему звуковому спектру — от 20 Гц до 20 кГц.

Характеристики мощности, измеренные на ограниченных частотах, не говорят нам достаточно о том, как усилитель будет работать в реальных условиях.

Они дадут цифру мощности, которая намного выше фактической средней выходной мощности.

Вы не можете сравнить выходную мощность двух усилителей, если они не измерены одним и тем же способом — и большее число не обязательно означает, что он лучше — или громче!

3. Проверка импеданса

Выходная мощность должна быть измерена в зависимости от значения импеданса.

Если вы сравниваете мощность двух разных усилителей, показания должны относиться к нагрузке с одинаковым импедансом.

И что обеспечивает основную импедансную нагрузку? Спикер.

Импеданс влияет на выходную мощность усилителя. Таким образом, если один усилитель рассчитан на нагрузку 8 Ом, а другой — на нагрузку 6 Ом, они не одинаковы и их нельзя сравнивать.

Посмотрите мой путеводитель по импедансу динамиков, если вы чувствуете себя смелым — и вам действительно больше нечего делать.

4. Среднеквадратические значения — не пиковые

Не обращайте слишком много внимания на номинальные пиковые мощности, если они указаны.

Они также могут называться PMPO (пиковая музыкальная мощность) или PMP (пиковая музыкальная мощность).

Нас больше должна интересовать средняя мощность, которую усилитель может выдавать с течением времени, которая рассчитывается на основе среднеквадратичного значения напряжения и силы тока.

Это важно при ежедневном использовании усилителя.

Пиковые значения отражают максимальную мощность, которую может создать усилитель. Но это произойдет только на доли секунды при воспроизведении громких фрагментов музыкального трека или звукового эффекта.

Таким образом, значения пиковой мощности выглядят великолепно, поскольку они дают большую мощность, но это не очень хорошее отражение того, насколько мощным является усилитель для повседневного использования.

Вы обнаружите, что большинство бюджетных звуковых систем обычно указывают значение пикового музыкального выхода, чтобы они казались намного более мощными, чем они есть на самом деле.

Они берут пиковую мощность для одного канала, умножают на количество каналов и говорят, что это мощность, которую может выдать система.

Нет.

Ты ведь не попадешься на эту старую уловку?

5. Сколько каналов?

Для стереосистем номинальная мощность в ваттах на канал должна измеряться при одновременном включении обоих динамиков.

То же самое относится и к многоканальным системам — все выходы запитываются одновременно.

Если рейтинг указан только для одного канала, то выходная мощность будет казаться выше, чем она есть на самом деле.

Опять же, это важно, потому что мы хотим, чтобы данные отражали реальный сценарий при использовании нашего усилителя дома.

На практике для AV-ресиверов вы часто обнаружите, что лучшее, что вы видите, это номинальная мощность для 2-канального привода. Все нормально.

Передняя стереопара в любом случае будет выполнять большую часть работы.

Просто убедитесь, что вы сравниваете подобное с подобным, если вы сравниваете два разных приемника.

6. Без искажений

Характеристики мощности следует измерять, когда усилитель выдает чистый аудиосигнал без искажений или клиппирования.

Любые цифры с большим количеством искажений не будут иметь большого значения в реальном мире.

Если указанный уровень мощности создает искаженный звук, почему мы хотим, чтобы усилитель достиг этого уровня?

Типичная спецификация AV-ресивера:

80 Вт (8 Ом, 20 Гц – 20 кГц, 0,08% THD , 2 канала)

Уровень искажений обозначается как «0,08% THD» . THD расшифровывается как Total Harmonic Distortion.

Если указанное искажение составляет менее 1%, это, вероятно, приемлемо, так как его будет едва слышно.

Для аудиофильских усилителей искажение будет больше похоже на 0,02 или 0,03%.

7. Зачем мне больше мощности?

Получение большей громкости не обязательно лучшая причина для покупки более мощного усилителя.

Во-первых, как сказано выше, значительное увеличение мощности не даст вам такого же большого увеличения громкости.

Основные преимущества усилителя большей мощности:

  1. Он имеет дополнительный запас мощности для воспроизведения музыки/саундтреков с большим динамическим диапазоном. Это означает, что он может комфортно воспроизводить короткие всплески мощного звука. Громкие биты!
  2. Вы сможете сильнее раскачать свои динамики. Это будет означать, что вы получите наилучшую производительность от ваших динамиков, и они будут звучать лучше. Однако это будет иметь значение только в том случае, если у вас есть высококачественные динамики, и мало что изменит для большинства людей с бюджетными или даже средними динамиками.
  3. Он также будет легче управлять неэффективными динамиками. Более эффективные динамики не требуют дополнительной мощности.

Итак, если у вас нет очень большой комнаты, которую нужно заполнить звуком, вам может не понадобиться столько энергии, сколько вы думаете.

8. Выходная мощность и качество звука

Мощность, которую может генерировать усилитель, очень мало связана с качеством звука.

Качество звука усилителя должно быть более важным фактором, чем мощность, которую он может производить.

К сожалению, измерения качества звука нет.

Ну есть. Их называют ушами!

Однако вы обнаружите, что то, что звучит хорошо для одного человека, может звучать не очень хорошо для другого.

Если вы хотите оценить качество звука усилителя, лучше всего услышать его самому.

Посмотрите, можете ли вы обратиться к продавцу, у которого есть комната для прослушивания. Или вы можете пойти по любым отзывам, которые вы можете найти.

Также имейте в виду, что звук усилителя будет различаться в зависимости от подключенных к нему динамиков и помещения, в котором он находится.

Значит, это не точная наука.

Еще один способ оценить качество звука — просто посмотреть на цену. Грубо говоря, более дорогой усилитель будет иметь более качественные компоненты и должен звучать лучше.

Мой путеводитель по лучшим AV-усилителям стоимостью менее 1000 долларов выделяет некоторые AV-ресиверы с более качественными компонентами.

Они предназначены для аудиофилов, чтобы звучать лучше, чем их более дешевые аналоги.

Заключение

Надеемся, что это руководство по номинальной мощности усилителя будет полезно при выборе следующего усилителя или AV-ресивера.

Самое главное при выборе между разными усилителями — убедиться, что вы сравниваете подобное с подобным.

Так просто посмотреть на характеристики мощности и решить, что тот, у которого больше цифра, лучший — вот почему производители любят это делать!

Кроме того, не обманывайте себя, думая, что вам нужен усилитель с максимальной мощностью, которую вы можете себе позволить.

Увеличив выходную мощность усилителя, вы не получите многого — уж точно не с точки зрения чистой громкости, как считают многие.

Вы сможете с комфортом управлять большинством колонок, предназначенных для дома, с относительно небольшой выходной мощностью.

Рекомендуется подобрать усилитель и динамики, совместимые друг с другом. Не смотрите только на цифры усилителя.

Мое руководство по подбору усилителя и динамиков — полезная статья, если вы не уверены в том, что вам нужно учитывать.

Мое руководство по подбору усилителя к динамикам — полезная статья, если вы не уверены в том, что вам нужно учитывать.

Приколи меня!

Поиск:
О руководстве по домашнему кинотеатру

Пол создал Руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям получить максимальную отдачу от современных аудиовизуальных технологий. Около 20 лет он работал звукооператором, инженером по свету и аудиовизуальным средствам. Дома он провел больше времени, чем нужно, за установкой, настройкой, тестированием, демонтажом, исправлением, настройкой, повторной установкой (а иногда и использованием) различного оборудования Hi-Fi и домашнего кинотеатра. Вы можете узнать больше здесь.

Изображение предоставлено Мишель Прингл/Shutterstock.com

Home Cinema Guide может получить комиссию, если вы покупаете по ссылке, отмеченной * на этой странице: о рекламе

Сколько электроэнергии потребляет AV-ресивер?

AV-ресиверы являются центральным элементом большинства систем домашнего кинотеатра. Поэтому имеет смысл знать, сколько электроэнергии он потребляет, особенно если вы пытаетесь снизить счета за электроэнергию или сделать свой дом более экологичным.

Потребление электроэнергии AV-ресивером будет варьироваться в пределах 50-80% от максимального, в зависимости от того, используется ли ресивер или находится в режиме ожидания. Он отображается в разделе технических характеристик руководства пользователя или сзади устройства. Однако отображаемое значение является максимальным значением потребления.

В оставшейся части статьи будет обсуждаться, как получить точные данные о потреблении вашего AV-ресивера. Также есть раздел о том, следует ли оставлять приемник включенным даже при низком потреблении электроэнергии.

Содержание

Как получить точные показания энергопотребления вашего AV-ресивера

Как упоминалось выше, большинство AV-ресиверов имеют только максимальное значение энергопотребления. Поэтому будет сложно узнать, сколько электроэнергии потребляет система во время работы или в режиме ожидания. Вы должны ожидать, что потребление всегда будет ниже максимального значения (отсюда указанный выше диапазон 50-80%), в зависимости от компонента AV-ресивера и общей конструкции продукта.

Чтобы получить точные показания, вы должны проверить энергопотребление с помощью измерителя, такого как Kill a Watt EZ. Этот измеритель недорогой и доступен в Интернете и в местных магазинах электроники. Это один из интеллектуальных измерителей мощности производства P3 International, который может предоставлять широкий диапазон показаний, в том числе:

  • Мощность, протекающая через розетку
  • Используемый ток (амперы)
  • Напряжение и частота сети переменного тока
  • Полная мощность (Вольты, умноженные на Амперы)
  • Коэффициент мощности (ватты или вольты, умноженные на ампер)

Показания — все они показывают среднеквадратичное значение, как у некоторых промышленных счетчиков — появляются на маленьком цифровом экране, и вы можете выбрать показание, которое хотите см. , щелкнув кнопки меню.

Если счетчику известны значения параметров, упомянутых выше, он может рассчитать количество электроэнергии, потребляемой вашим AV-ресивером, в киловатт-часах (кВтч) — той же единице потребления, которую энергетические компании используют при составлении счетов за коммунальные услуги. .

Чтобы получить данные об энергопотреблении вашего AV-ресивера в долларовом выражении, введите в устройство местную тарифную ставку за кВтч. Это должно быть в диапазоне от 0,000 до 9,000 долларов. Затем устройство рассчитает фактическую стоимость электроэнергии, потребленной через розетку AV-ресивера с момента последнего сброса.

Например, вы можете проверить, сколько электроэнергии потреблял AV-ресивер за последний час или за последние два дня. Вы также можете получить прогнозируемые эксплуатационные расходы для устройства за определенные периоды — еженедельно, ежемесячно и ежегодно.

Сколько электроэнергии потребляет обычный AV-ресивер при работе?

Большинство AV-ресиверов потребляют при работе такое же количество энергии, как лампочка, при этом обычно используется мощность 120 Вт. Таким образом, ваша система редко будет потреблять больше энергии, чем обычная лампочка. Тем не менее, тестирование энергопотребления с помощью измерителя, описанного выше, даст вам более четкую цифру, с которой вы сможете работать.

Также, поскольку большинство AV-ресиверов имеют резервную цепь, маловероятно, что ваш будет потреблять много электроэнергии, если он перестанет работать на полчаса и более. Скорее всего, в этом сценарии он предназначен для перехода в режим ожидания или экономичный режим.

Следует ли оставлять AV-ресивер в режиме ожидания?

Когда вы увидите, сколько электроэнергии потребляет ваш AV-ресивер, и почувствуете, что это ничтожно мало, вы можете задаться вопросом, имеет ли смысл оставлять его включенным все время, а не включать его только тогда, когда вам нужно использовать домашний кинотеатр.

Вы не одиноки в этой мысли. Многие люди думают, что если оставить AV-ресивер включенным, он будет потреблять меньше энергии, потому что включение его именно тогда, когда вам это нужно, потребляет больше энергии и увеличивает нагрузку на компоненты. Эта идея исходит из ранней истории музыкальных студий и ламповых компьютеров прошлого. Тогда имело смысл оставить оборудование включенным, а не выключать его.

Буферы ламп в этих компьютерах должны оставаться включенными в течение нескольких часов, прежде чем схемы станут достаточно стабильными для использования. Это означает, что выключение компьютеров приведет к потере времени, пока вы ждете, пока машина вернется в рабочее состояние после включения. Однако технологии шагнули далеко вперед.

Ваш AV-ресивер оснащен твердотельной схемой, которая может успокоиться в течение нескольких минут, а также начать работать, как только вы снова включите его. В старых трубчатых системах при включении устройства к компонентам холодного нагревателя поступает всплеск мощности. Каждый эпизод такого всплеска сокращает срок службы оборудования. В современных системах такими эффектами можно пренебречь.

Итак, вы всегда должны оставлять AV-ресивер включенным? Нет, если только у вас нет законных причин использовать AV-ресивер каждую минуту дня. Даже если потребление электроэнергии вашим AV-ресивером незначительно, оно может накапливаться, когда вы начинаете часто оставлять систему в режиме ожидания.

Вам не нужно беспокоиться о повреждении, если вы настаиваете на том, чтобы оставить AV-ресивер включенным по другим причинам, включая перепады напряжения. Система может выделять некоторое количество тепла, но это все. Современные технологии означают, что эти системы теперь рассчитаны на минимальное энергопотребление при работе, и вы можете безопасно оставаться в режиме ожидания в течение длительного времени. Тем не менее, выключать систему, когда она не используется, — хорошая идея.

Является ли энергопотребление самым важным параметром при выборе AV-ресивера?

Мы установили, что большинство современных AV-ресиверов не потребляют много электроэнергии при обычном использовании. Следовательно, потребление электроэнергии не должно занимать слишком много места в списке характеристик, на которые следует обратить внимание при выборе AV-ресивера. Есть и другие более важные функции, которым следует уделить первоочередное внимание. Они включают следующее:

Вт на канал

Также известная как выходная мощность, это количество мощности, которое ваш AV-ресивер может передать на динамики через выходные каналы, при условии, что один динамик на канал. Вы должны ожидать от 20 Вт до 200 Вт на канал.

Более высокий рейтинг часто означает более громкий AV-ресивер. Однако не принимайте цифры за чистую монету. Это потому, что физика звуков такова, что 200-ваттный усилитель не будет вдвое громче 100-ваттного. Разница в реальном выражении составит около 3 дБ звука. Вам нужна разница до 10 дБ, чтобы получить AV-ресивер, воспроизводящий звук в два раза громче.

Частота

Измеряет выходную мощность AV-ресивера по всему звуковому спектру. Цифры будут варьироваться от 20 Гц до 20 кГц. Опять же, эти цифры не говорят о том, что вы получите от приемника в реальных условиях. Кроме того, вам следует сравнивать только два приемника, частота которых измеряется одним и тем же способом.

Импеданс

Выходная мощность AV-ресивера должна быть измерена в зависимости от значения импеданса. Динамик обеспечивает импедансную нагрузку.

При сравнении двух разных приемников необходимо убедиться, что показания относятся к нагрузке с одинаковым импедансом. Это важно, потому что импеданс может влиять на мощность, которую может выдать AV-ресивер. Это означает, что два приемника с импедансной нагрузкой 6 Ом и 8 Ом несопоставимы.

Средняя выходная мощность

Некоторые AV-ресиверы поставляются с номинальной мощностью, известной как пиковая выходная музыкальная мощность (PMP) или пиковая выходная музыкальная мощность (PMPO). Вы должны игнорировать эти рейтинги и сосредоточиться на средней выходной мощности.

Этот рейтинг сообщит о том, чего следует ожидать при повседневном использовании, лучше, чем рейтинг пиковой производительности. Бюджетные AV-ресиверы, как правило, выделяют номера PMPO, чтобы продукты звучали мощнее, чем они есть на самом деле.

Уровень искажения

При измерении мощности желаемого приемника вы должны убедиться, что он выдает четкие сигналы без помех или искажений. Если в характеристиках мощности указано высокое значение искажений, результаты, которые вы получите в реальном мире, будут далеко не идеальными. Вы не захотите, чтобы ресивер достиг указанных уровней мощности, если создаваемый звук будет сильно искажен.

Спецификация искажения, которую вы найдете на AV-ресивере, составляет 0,08% THD, где THD относится к полному гармоническому искажению. Вам следует выбирать AV-ресиверы, у которых заявленное искажение составляет менее 1%.

Общее качество звука

Мощность AV-ресивера не всегда определяет качество звука, которое вы получите. Вы должны обращать больше внимания на качество звука, чем на номинальную мощность. Единой оценки качества звука нет, поэтому все субъективно.

Вам придется полагаться на свои уши, потому что то, что для кого-то считается хорошим качеством звука, для вас может оказаться средним. Опытные пользователи компьютеров знают, что это правда (компьютерные динамики исторически были только сносными). Выделите время, чтобы посетить продавца с комнатой для прослушивания, если качество звука абсолютно важно для вас. В противном случае вы можете придерживаться мнения популярных и знающих обозревателей.

Вы также должны иметь в виду, что звук, воспроизводимый AV-ресивером, также зависит от подключенных к нему динамиков и размера комнаты, в которой вы будете работать.

Цена

Сколько вы готовы потратить на новый AV-ресивер? Вы можете найти некоторые продукты менее чем за 200 долларов, но многие высококлассные варианты стоят более 1000 долларов. Пусть ваш бюджет ведет вас. Вы также знаете, что более дорогие AV-ресиверы будут иметь компоненты более высокого качества, чем варианты более низкого качества, и, следовательно, будут воспроизводить гораздо более качественный звук в тех же условиях.

Что купить новый AV-ресивер: больше мощности или громкости?

Стремление увеличить громкость не всегда лучшая причина для приобретения нового и более мощного ресивера. Как мы видели выше, значительное увеличение мощности не всегда приводит к большему увеличению громкости.

С другой стороны, стремление к большей мощности имеет свои преимущества:

  • Вы сможете намного больше наслаждаться звуками с большим динамическим диапазоном. Это означает, что ваш ресивер сможет воспроизводить короткие всплески громких, мощных звуков.
  • Динамики будут звучать лучше, и они почти наверняка будут звучать лучше. Конечно, этот пункт работает только в том случае, если у вас уже есть качественные колонки. Для динамиков среднего или бюджетного уровня более мощный AV-ресивер практически не имеет ценности.
  • Вы получите лучшую производительность от неэффективных динамиков. Более эффективные динамики не нуждаются в дополнительном питании.

Как уменьшить энергопотребление вашего AV-ресивера

Есть вещи, которые вы можете сделать, чтобы уменьшить энергопотребление вашего AV-ресивера:

  • Отключить от источника . Если ваш AV-ресивер поставляется с автоматическим режимом ожидания, вы всегда можете оставить систему, чтобы войти в режим ожидания (и, возможно, выключить питание) самостоятельно. Электричество, потребленное за эти 30-60 минут, необходимые для завершения этого автоматизированного процесса, в сумме составит месяц или год. Поэтому рекомендуется отключать систему от источника питания, как только она больше не используется.
  • Используйте рекомендуемые характеристики динамиков для вашей установки . Если вы используете слишком мощные для ресивера динамики, вы рискуете повредить его. Когда динамики недостаточно мощные, чтобы нанести ущерб, они могут привести к повышенному энергопотреблению устройства.
  • Поручите ремонт квалифицированному персоналу . Неквалифицированный персонал может использовать неэффективные компоненты, искажающие потребляемую мощность AV-ресивера. Ваш первый порт захода с ремонтом должен быть утвержденным дилерским центром рядом с вами. Если вы купили ресивер в ближайшем магазине, проверьте, есть ли у них квалифицированный специалист. Когда стоимость ремонта слишком близка к стоимости замены, вам следует выбрать новый ресивер.

Другие способы ухода за AV-ресивером

Ваш AV-ресивер может начать потреблять больше энергии, если вы не позаботитесь о нем. Предполагая, что это не так, нет ничего плохого в том, чтобы принять меры, чтобы сохранить его в безопасности и помочь ему служить вам как можно дольше. Вот несколько вещей, которые вы можете сделать:

Держите его в защищенном месте

У вас должно быть постоянное место для вашего AV-ресивера, откуда он будет подключаться к остальной части вашего домашнего кинотеатра. Убедитесь, что он устойчив в этом положении. Не оставляйте его там, где его можно опрокинуть, и не устанавливайте его таким образом, чтобы вам всегда приходилось часто его перемещать.

Быстрая замена поврежденных деталей

Провода, разъемы, усилитель, предохранитель и другие компоненты вашего AV-ресивера могут нуждаться в замене через год или три (в зависимости от качества компонентов). Когда придет время замены, не сомневайтесь и не пытайтесь исправить ситуацию с помощью компонентов, которые плохо сочетаются с остальной частью системы.

Вы можете серьезно повредить электропитание или ускорить перегорание других компонентов. Замените любые детали, которые изношены, как только вы заметите, чтобы система работала идеально.

Уберите провода

Соединения с приемником и от него должны быть расположены так, чтобы провода были аккуратно спрятаны. Если они мешают, есть повышенная вероятность того, что кто-то споткнется о них и утащит приемник вниз. Если он плотно удерживается на месте, принудительное выталкивание проволочных головок может привести к внутренним повреждениям, которые потребуют дорогостоящего ремонта.

Берегите его от перегрева

Невозможно узнать, как перегрев повлияет на ваш AV-ресивер. Это может вызвать изменение в вашей схеме, что может изменить потребление электроэнергии, или привести к полному отключению компонентов. Чтобы предотвратить это, вы должны убедиться, что система не находится непосредственно над источником тепла, таким как отопительные каналы, радиаторы, обогреватели и т. д. Прямое воздействие солнечных лучей также может быть проблемой.

Кроме того, вы должны обеспечить достаточную вентиляцию, чтобы компенсировать тепло, выделяемое компонентами AV-ресивера. Плохая вентиляция и установка над источником тепла – верный путь к структурным повреждениям.

Используйте AV-ресивер на рекомендуемых уровнях громкости

Может возникнуть соблазн выкрутить звук на полную мощность, но AV-ресивер не рассчитан на работу с максимальной нагрузкой в ​​течение продолжительных периодов времени. Обсуждаемые выше искажения часто возникают, когда вы воспроизводите звук на очень высоком уровне.

Таким образом, вы можете испортить общее качество прослушивания. Также есть риск повредить динамики. Проверьте рекомендуемые уровни шума AV-ресивера и старайтесь оставаться как можно ближе к диапазону.

Заключительные слова

Идеальный AV-ресивер будет умеренно потреблять электроэнергию во время работы, не превышая максимальной мощности, указанной производителем. Это будет равно количеству электроэнергии, потребляемой вашей средней лампочкой при расчете. Однако, если вы оставите систему в режиме ожидания на длительное время, вы можете увидеть увеличение потребления энергии.

Если вам нужны точные данные о стоимости использования вашего AV-ресивера, вам следует приобрести счетчик, такой как Kill a Watt EZ или другие подобные модели. Следуйте инструкциям, и вы должны получить значение потребляемой вашим ресивером энергии в кВт⋅ч.

  • Об авторе
  • Последние сообщения

Рой

Рой является ведущим создателем контента в Home Theater Heroes . Он так же увлечен планированием домашнего кинотеатра, как и его созданием. Он ведет блог об ИТ, кибербезопасности, бизнесе и многом другом в 9 лет. 0009 Дэвис Тек Медиа .

davistechmedia.com

AV-ресиверы: сколько ватт на канал вам нужно?

Наличие ресивера в составе вашего развлекательного центра — отличный способ обеспечить вашему контенту великолепный объемный звук. Но, как и в случае со всем, что работает от электричества, некоторым любопытно, сколько энергии потребляют их устройства. Приемники имеют несколько каналов с их номинальной мощностью, но сколько ватт на канал вам нужно?

Вам нужно всего 70-100 Вт на канал из-за того, насколько громкий этот диапазон. Как только вы перейдете к более дорогим ресиверам, вы обнаружите, что это число увеличивается, потому что от AV-ресиверов, которые стоят тысячи долларов, требуется более мощный звук.

Мы более подробно рассмотрим, сколько энергии потребляет типичный ресивер и насколько это влияет на качество звука. Читайте дальше, если хотите узнать больше!

Содержание

Что делает приемник? Вам нужен один?

Многие развлекательные центры состоят из телевизора и звуковой панели. Тем не менее, для тех, кому нужен настоящий объемный звук, они выбирают специальные стереодинамики, которые обычно воспроизводят звук более высокого качества, чем звуковая панель в целом.

А вообще есть два типа динамиков, которые имеют очень важное отличие: активные и пассивные.

Динамики со встроенным усилителем составляют большую часть рынка и, как правило, ориентированы на обычных потребителей, которые просто хотят установить и использовать простой динамик. Они также во многих случаях дешевле, потому что аудиофилы, которые ищут наилучшее возможное звучание, не являются целевой аудиторией.

Что отличает активную колонку от пассивной, так это то, что активная колонка имеет встроенный усилитель, а это означает, что вы можете подключиться напрямую к источнику, не беспокоясь о покупке отдельного усилителя. Усилитель передает звук динамику, а без него у вас просто пресс-папье на руках.

Хотя многие активные колонки звучат действительно хорошо, их встроенные усилители, как правило, не могут сравниться с усилителем, который вы покупаете отдельно и настраиваете. Вот почему развлекательный центр/домашний кинотеатр аудиофилов обычно включает в себя пассивные стереодинамики либо с усилителем, либо с ресивером.

Это подводит нас к основной теме: получателей .

Что такое приемник?

Ресивер — это по сути усилитель и видеопроцессор в одном удобном корпусе. Как правило, они предназначены для развлекательных центров с системой объемного звучания, состоящей из нескольких пассивных динамиков, и могут различаться по количеству поддерживаемых каналов.

Эти каналы определяют, сколько динамиков и сабвуферов они могут изначально поддерживать и максимально использовать их. Например, ресивер, поддерживающий два канала, лучше всего будет работать с двумя динамиками. Но имейте в виду, что обычно вы можете подключить более одного динамика на канал — обычно достаточно двух, если каждый канал достаточно мощный.

Часть видеообработки приемника направляет видео обратно на телевизор, обычно обеспечивая в целом превосходное качество изображения.

Но сегодня мы хотим сосредоточиться на звуковой части ресивера, а именно на звуковых каналах и мощности, которую они производят и потребляют.

Каналы и мощность

Для работы каждого канала, поддерживаемого AV-ресивером, требуется питание. Чем больше у вас каналов, тем более энергоемким будет ресивер, если вы решите в полной мере использовать его возможности.

Большинство ресиверов оборудованы по крайней мере для настройки объемного звука 5.1 и имеют шесть каналов. Эти каналы предназначены для поддержки различных областей, откуда исходит звук:

  • Центральный
  • Левый передний
  • Правый передний
  • Левый объемный
  • Правый объемный

Последний канал предназначен для выделенного к сабвуферу. В идеальном сценарии у вас должен быть центральный динамик с двумя динамиками по бокам и еще два динамика позади вас с сабвуфером для придания басов и «мощности» вашему звуку.

Многие приемники могут выдавать 100 ватт мощности на канал, что достаточно для многих людей. Ватт показывает, насколько мощный звук может воспроизводить усилитель. Имейте в виду, что это не прямой показатель качества звука — ну, в некоторой степени.

Более мощный усилитель не будет брать некачественные аудиофайлы и вдруг превращать их в лучшее, что вы когда-либо слышали. Вместо этого они могут воспроизводить более громкий звук с искажениями и треском. Особенно мощные усилители отлично подходят для групповых встреч, когда вы хотите, чтобы звук распространялся далеко, но при этом звучал великолепно.

Вам также могут понадобиться мощные звуковые каналы для театрального звучания. Как только вы услышите правильно настроенный домашний кинотеатр, это чистое блаженство, и вы можете чаще пропускать прогулки!

Как определить, сколько ватт на канал вам нужно

Как мы уже говорили ранее, 100 ватт на канал достаточно для большинства людей. Если вы увеличите громкость до максимума, вероятно, она будет СЛИШКОМ громкой для многих развлекательных центров, особенно если вы живете в квартире, где другие, вероятно, услышат ваш сверхгромкий сеанс кино/видеоигры.

Многие люди могут обойтись всего 70 Вт на канал и быть совершенно довольными. Этот бюджетный AV-ресивер Denon AVR-S540BT рассчитан на 70 Вт на канал и обеспечивает превосходный звук по цене. Тем не менее, рейтинг производителя для этого конкретного ресивера означает, что требует 140 Вт на канал, но это обсуждение, к которому мы вернемся позже. А пока давайте сосредоточимся на том, чтобы получить общее представление о том, что вам может понадобиться для вашего варианта использования и требований.

Короче говоря, если вам просто нужен ресивер для питания установки объемного звучания и будет воспроизводиться на уровне около 70 дБ, вы можете обойтись с ресивером, рассчитанным на 70-100 Вт на канал. Вы сможете получить приятный звук, и, самое главное, вы не будете выкладывать руки и ноги за ресивер, который вы не будете использовать в полной мере.

Еще одна вещь, которую следует учитывать, это то, что ресивер следует покупать на основе другого имеющегося у вас оборудования, а именно динамиков и сабвуфера. Очень важно помнить, что ресивер не заставит громкоговорители более низкого качества внезапно зазвучать потрясающе. Ресивер предназначен для того, чтобы получить максимальную отдачу от динамика, а не сделать его волшебным образом намного лучше, чем он есть.

Например, предположим, что у вас есть ресивер за 300 долларов и установка объемного звучания за 4000 долларов. В этом случае этого бюджетного AV-ресивера будет недостаточно, чтобы в полной мере использовать вашу дорогую установку, и вам следует искать ресиверы с большей мощностью на канал и более высоким частотным диапазоном с минимальными искажениями.

Перед выбором ресивера всегда проверяйте максимальную мощность поддержки ваших динамиков. Кроме того, подумайте, какие ресиверы принесут наибольшую пользу вашим динамикам.

Чем больше ватт в приемниках, тем лучше?

Хотя более дорогие ресиверы обычно предлагают больше ватт на канал, это не автоматический показатель качества. Как мы уже установили ранее, большая мощность обеспечивает мощный звук и может предотвратить искажения при более высокой громкости. Но качество звука — это нечто большее, чем то, насколько громко вы можете что-то сделать.

У вас может быть два приемника с одинаковой мощностью на канал и одинаковым количеством каналов, но один из них может быть дороже другого, потому что в целом он обеспечивает лучшее качество звука. Что именно означает «лучший звук»? Выше мы упомянули, что более широкий частотный диапазон влияет на качество звука, но плавная частотная характеристика даже не важнее. Ресиверы более высокого качества также имеют меньше искажений, что обеспечивает чистое и естественное звучание.

Это видео очень хорошо объясняет эту тему, и мы рекомендуем посмотреть его, если вы сомневаетесь или задаетесь вопросом, действительно ли вам нужно передать какой-либо ресивер, у которого мощность на канал ниже 100 Вт:

Размер комнаты имеет значение

Имейте в виду, что чем меньше ваша комната, тем менее мощный звук вам нужен. Вы столкнетесь с уменьшением отдачи довольно быстро, если, например, используете звуковой канал мощностью 200 Вт в небольшой спальне. Если вы планируете установить спальню, есть большая вероятность, что вы легко сможете купить менее дорогой AV-ресивер. Вы по-прежнему будете пользоваться такими функциями, как Dolby Atmos, но чем меньше ваше пространство, тем меньше времени требуется звуку для распространения и рассеивания.

Если вы смотрите много фильмов и играете во множество игр, вы все равно можете получить пользу, выбрав более высокую мощность на канал. Поскольку фильмы и игры, как правило, имеют широкий динамический диапазон звука, чем мощнее усилитель, тем сильнее будет звук, когда произойдет что-то громкое, например, взрыв.

Разница может быть заметна при сравнении 70 и 100 Вт, потому что приемник с большей мощностью на канал имеет больший запас мощности и может выдерживать внезапные всплески громкого шума.

Более слабые усилители могут искажать эти звуки, создавая ощущение, которое может быть трудно диагностировать, если вы не знаете, где искать.

Но обратите внимание, что вам, вероятно, не нужен усилитель стоимостью 3000 долларов США по 300 Вт на канал для спальни площадью 100 квадратных футов.

Можно ли использовать мощный усилитель с более слабыми динамиками?

Динамики рассчитаны на определенное количество ватт, которое часто указывается на задней панели. Если у вас есть усилитель мощностью 100 Вт, но ваш динамик рассчитан на мощность до 70 Вт, вы все равно можете использовать усилитель, но вам нужно убедиться, что громкость не выставлена ​​на полную мощность, иначе вы рискуете поломка динамиков. К счастью, динамики начнут искажать звук, давая вам знать, что нужно уменьшить громкость, пока не стало слишком поздно.

Будьте осторожны с номиналами мощности производителя

Как узнать, какая мощность на канал у приемника? Вы смотрите на описание продукта или спецификацию, верно? Хотя это может указывать на то, к чему он стремится, важно знать, что эти рейтинги не являются истинным показателем того, сколько мощности они могут выдавать с постоянной скоростью или даже через все ваши динамики.

Часто производитель указывает в описании продукта относительно высокую мощность в ваттах на канал, но не указывает, что он способен обеспечить такую ​​выходную мощность только в течение секунды или двух или что это относится только к использованию одного канала. вовремя.

Помните динамик Denon, о котором мы упоминали ранее? Это один из наших любимых бюджетных AV-ресиверов, но заявленная мощность в 140 Вт на канал больше соответствует действительности. Он может подняться так высоко для коротких очередей, но он не способен выдержать это. Отлично подходит для взрывов, но не так хорош, когда вы ожидаете непрерывного прослушивания звука мощностью 140 Вт.

Дешевые и дорогие AV-ресиверы

Мы кратко рассмотрели, что мощность в ваттах не является показателем качества, а скорее показывает, насколько мощный звук может воспроизводить ресивер. Если это ваша основная цель, существует множество недорогих AV-ресиверов, которые могут предложить мощный звук, не становясь при этом слишком дорогими. Тем не менее, если вам интересно, сколько вы должны тратить, мы рассмотрим эту тему, чтобы дать вам представление о том, что искать.

С какой цены начинаются AV-ресиверы? На какую мощность вы можете рассчитывать?

AV-ресиверы, как правило, сложны, поэтому в большинстве случаев они будут стоить вам как минимум столько же, сколько вы заплатили бы за игровую приставку или проигрыватель UHD Blu-Ray. Хорошие бюджетные AV-ресиверы могут стоить от 250 долларов, если вы поймаете распродажи, но обычно они стоят от 280 до 300 долларов.

В этом ценовом диапазоне вы смотрите на 5,1-канальный или 5,2-канальный. Объемный звук с непрерывной мощностью от 70 до 90 Вт на канал и примерно 145 Вт в пакетах.

Они также будут поддерживать видео 4K HDR, если вы не смотрите на слишком старую модель, а это означает, что если у вас есть телевизор с поддержкой 4K, вы можете наслаждаться преимуществами превосходного изображения в целом.

К сожалению, где-то приходится делать обрезки, а в ресиверах стоимостью менее 300 долларов обычно отсутствуют такие функции, как Dolby Atmos, Wi-Fi, и вы не увидите 7. 2 или 9.2-кан. Объемный звук.

Это хорошее место для начала, потому что оно поможет вам создать отличный развлекательный центр. Если вы начинаете с нуля, вы можете сэкономить серьезные деньги, построив установку на основе этих бюджетных динамиков. Черт возьми, если вы делаете покупки с умом, вы можете приобрести себе AV-ресивер, динамики и 4K HDR-телевизор менее чем за 800 долларов, а некоторые люди платят столько.0003 просто только для приемника.

Если вы можете потратить немного больше денег, мы рекомендуем приобрести этот Sony STR-DH790. Вы получаете поддержку Dolby Atmos и 7.2-канальный звук. При цене менее 380 долларов это действительно хорошая цена, и она часто падает до 350 долларов. По соотношению цена/качество это одно из лучших предложений на рынке.

Но, возможно, вы хотите большего; в этом случае давайте исследуем средний диапазон!

За что вы платите больше?

Следующий шаг не так далек от бюджетной территории, и вы будете вознаграждены за дополнительные расходы.

Как только вы доберетесь до диапазона от 500 до 750 долларов, вы начнете видеть функции, которые рекомендуют иметь большинство технических обозревателей, такие как поддержка Dolby Atmos + DTS: X Wi-Fi, больше ватт на канал, больше портов и такие функции, как голос приложения для управления и потоковой передачи. 7,2-канальный звук является стандартным для этой ценовой категории, поэтому вы можете добавить больше динамиков и оборудования.

Вы также начнете замечать немного больше ватт на канал в низко-среднем диапазоне, чем то, что вы получаете от бюджетных ресиверов, и по мере того, как вы поднимаетесь выше, разница становится более значительной.

Кроме того, начинают использоваться более качественные компоненты, что улучшает звук и качество сборки. Вы заметите, что ручки и кнопки кажутся более премиальными, а приемники в целом будут выглядеть «более классно». Если вы тратите около 750 долларов на ресивер, скорее всего, вы чертовски серьезно относитесь к своему звуку.

Обратите внимание на этот ценовой диапазон, если вы пытаетесь воспроизвести звук кинотеатра у себя дома и вам нужны качественные функции, такие как Wi-Fi. Обратите внимание на верхнюю часть среднего диапазона, если вы хотите повысить качество сборки и иметь относительно высококачественные динамики, чтобы воспользоваться преимуществами превосходного качества звука, которое они обеспечивают.

Но прежде чем мы закончим, нам все еще нужно изучить Rolls Royce AV-ресиверов, потому что многим из вас, вероятно, любопытно, почему AV-ресивер может стоить 1000–5000 долларов.

Что вы получите, заплатив намного больше?

Большинство потребителей ограничиваются 750–900 долларами, и даже в этом случае это более нишевый рынок, чем приемники за 300–500 долларов. Большой скачок в цене означает, что вам также нужно начать тратить намного больше на динамики, чтобы воспользоваться преимуществами улучшенных усилителей, и нечасто средний Джо теряет 2000 долларов только за аудиосистему.

Но если вы хотите выйти за рамки и требовать лучшего. Вы ищете более 1500 долларов за AV-ресивер. Что дает вам эта высокая цена? Как правило, вы увидите огромный всплеск мощности на канал, где-то между 200-300 Вт, в зависимости от того, насколько высоко вы идете. Компоненты также будут особенно высокого качества и хорошо собраны, чтобы обеспечить наилучшее возможное звучание.

Вы также увидите поддержку еще большего количества каналов (9,2–13,2 канала), а также поддержку телевизоров 8K и 3D-аудио.

Качество сборки также взлетит до небес, как и следовало ожидать, тратя деньги на первоклассные ресиверы, и вы заметите, что этим устройствам уделяется даже больше внимания, чем моделям верхнего среднего уровня.

Вы также получите огромный выбор портов, чтобы удовлетворить любые потребности аудиофилов при подключении других аудиоустройств и устройств HDMI.

Вам нужно потратить более 2000 долларов на AV-ресивер? Нет, если у вас нет очень дорогих высококачественных динамиков. Вы получаете убывающую отдачу, когда переходите на высококачественные AV-ресиверы аудиофильского уровня. Они созданы для людей, которые требуют самого лучшего и готовы за это платить.

Вердикт

Если вы заметили в объяснении различных уровней AV-ресиверов, мощность на канал, которую вы получаете, не изменится слишком сильно, пока вы не доберетесь до самого высокого конца спектра. Это указывает на то, что большинство производителей не сосредотачиваются на этой области, потому что, как мы упоминали ранее, чистая мощность не является показателем качества звука.

Если вам нужно более 100 Вт непрерывной мощности на канал, вы, вероятно, обратите внимание на рынок среднего класса. Это придаст вашим фильмам и играм мощный звук и позволит не отставать от непрерывного громкого шума. Просто убедитесь, что ваши динамики рассчитаны на максимальную мощность на канал, которую могут выдавать усилители вашего ресивера, иначе вы рискуете исказить звук или, что еще хуже, взорвать ваши динамики!

Рекомендации по AV-ресиверам

Мы рассмотрели различные уровни цен на AV-ресиверы и то, что вы можете ожидать в каждой категории, и после долгих размышлений мы думаем, что большинство людей будут довольны диапазоном от 350 до 600 долларов в долгосрочной перспективе. Применение. Вы получите Dolby Atmos, 7.2 Ch. и много ватт на канал.

Если вам нужно меньше денег, Sony STRDHD590 стоит около 280 долларов и выполнит свою работу в элегантном стильном корпусе.

Или, возможно, вы хотите увеличить свой бюджет и получить что-то более перспективное. Denon AVR X2700H — хороший выбор, и он идеально подходит для геймеров, которые уже имеют или планируют приобрести PS5 или Xbox Series X/S благодаря поддержке 4K 120 Гц и видео 8K. Он должен прослужить вам долгие годы!

Ниже вы увидите несколько лучших AV-ресиверов в диапазоне от 350 до 600 долларов. Если вы покупаете в этом ценовом диапазоне, вы пришли в нужное место!

Sony STR-DH790

Вы видели Sony STR-DH790, упомянутую ранее в этой статье. Это невероятное соотношение цены и качества, и хотя в нем нет Wi-Fi и голосового управления, как в других AV-ресиверах за 380-400 долларов, он превосходит свой вес, предлагая 7,2-канальный звук. объемный звук и Dolby Atmos.

Кажется, это повторяющаяся тема бюджетных ресиверов Sony в целом. Они, как правило, убирают навороты и свистки, чтобы обеспечить качество звука, которое есть у более дорогих ресиверов. Например, на рынке стереоресиверов их STRDh290 шокирующе дешев для того, что вы получаете.

Sony утверждает, что этот ресивер выдает 145 Вт на канал, но это, к сожалению, возвращает нас к обсуждению того, что нельзя полностью доверять заявлениям производителя по этой спецификации. Он будет достигать 145 Вт на канал, если вы используете один канал за раз. На самом деле, если вы используете этот ресивер по назначению, вы получаете 90 Вт на канал, что соответствует многим другим ресиверам, которые даже дороже, чем этот.

У вас меньше 400 долларов, и вас не волнует встроенный Wi-Fi и потоковые приложения? Это AV-ресивер, который нужно получить. Вы можете пойти дешевле, но мы думаем, что дополнительные деньги того стоят, чтобы получить Dolby Atmos и DTS: X, а также 7,2-канальный объемный звук.

Yamaha RX-V685

Yamaha RX-V685 — это полный ресивер, как и ожидалось по цене: 7,2 канала. объемный звук, поддержка Wi-Fi, Dolby Atmos и DTS: X, 2 выхода HDMI, голосовое управление, 4K HDR10, Dolby Vision — все это здесь, и это простая рекомендация — особенно если вы можете найти ее в продаже менее чем за 500 долларов.

Мощность на канал составляет 105 Вт, что достаточно для нужд большинства людей и соответствует цене.

Это еще один ресивер, который предлагает огромное соотношение цены и качества и является легкой рекомендацией для тех, кто ищет рынок нижнего среднего диапазона. Рекомендуемая производителем розничная цена составляет 600 долларов, но вы часто можете ее найти.

Denon AVR-S750H

Denon производит AV-ресиверы практически во всех возможных ценовых категориях. Они являются одними из лучших надежных ресиверов и аудиооборудования в целом. У Denon AVR-S750H все в порядке с ресивером за 500 долларов. Вы получаете ожидаемые функции, такие как объемный звук 3D Dolby, Wi-Fi, голосовые команды и 7.2-канальный объемный звук.

75 ватт на канал может быть низким для некоторых по цене, но если вы можете жить с этим, это надежный AV-ресивер, который предлагает почти все, что вы могли бы пожелать по своей цене.

Заключение

Вам, скорее всего, не потребуется более 100 Вт на канал от AV-ресивера, если только вы не снимаете для особо высококлассной установки. Большинство бюджетных ресиверов начинаются с 70-75 Вт на канал, чего достаточно для многих развлекательных центров и акустических систем.

Основное преимущество 100 Вт на канал заключается в использовании широкого динамического диапазона фильмов и видеоигр, что может дать вам ощущение звука, как в кинотеатре, но вам не нужно слишком потеть, если ваш приемник падает ниже этой номинальной мощности.

  • Об авторе
  • Последние сообщения

Рой

Рой является ведущим создателем контента в Home Theater Heroes . Он так же увлечен планированием домашнего кинотеатра, как и его созданием. Он ведет блог об ИТ, кибербезопасности, бизнесе и многом другом в 9 лет.0009 Дэвис Тек Медиа .

davistechmedia.com

Номинальная мощность AV-ресивера и усилителя [объяснение]

Фредерик Дуглас

Любой, даже самый неопытный меломан знает, что высококачественная аудиотехника может превратить прослушивание музыки или просмотр фильма в нечто большее, чем просто досуг. Отличный звук с эффектом погружения легко переносит человека в волшебный мир кино или концерта любимого исполнителя или группы.

В этой статье мы поможем вам разобраться в немного запутанной терминологии в аудиотехнике и объясним номинальную мощность AV-ресивера и усилителя. После прочтения вы легко сможете выбрать новое устройство, которое подойдет вам лучше всего.

Мощность современных ресиверов начинается от 20-40 ватт на канал и может достигать нескольких сотен ватт, что вместе с мощной акустикой достаточно для озвучивания даже самых больших помещений.
Так как же подобрать номинальную мощность усилителя именно под свои нужды? Каждый, кто задумается, сколько ватт на канал мне нужно, получит ответ в нашем обзоре. Также мы рассмотрим основные характеристики усилителей и поможем сделать правильный выбор.

Понимание мощности усилителя

Объяснение ватт на канал

Сначала нам нужно выяснить, что означает ватт на канал. На этом рисунке показана номинальная мощность устройства для передачи на динамик при подключении только одного динамика к каждому выходному каналу.
Громкость ресивера зависит от номинальной мощности. Итак, чем громче звук вы хотите получить, тем больше ватт на канал вам нужно иметь в вашем усилителе.

Является ли 100-ваттный усилитель вдвое громче, чем 50-ваттный?

Чем выше мощность, тем больше мощность? Да, но эта зависимость далеко не однозначна.
Удвоение мощности в два раза с 50 до 100 Вт увеличит громкость всего на несколько децибел. Поэтому не повторяйте важность номинальной мощности в характеристиках усилителя. На практике результаты могут быть несколько иными.

Какой мощности усилитель мне нужен

При ответе на этот вопрос необходимо учитывать несколько факторов:

  • Размер помещения, в котором вы планируете использовать аудиосистему – чем больше помещение, тем больше мощности вам потребуется, а для использования системы на улице вам потребуется максимальная мощность.
  • Качество динамиков – все динамики имеют указанный диапазон мощности. Превышение его не только ухудшит качество звука, но и может повредить их.
  • Тип музыки, которую вы слушаете — например, если вам нравится громкая несжатая музыка, а ваши динамики имеют эффективность 90 дБ, вам подойдет мощность 200 Вт. С другой стороны, для прослушивания классической музыки и джаза 50 Вт будет в самый раз.

Например, если вы любите громкую несжатую музыку и ваши динамики имеют эффективность 90 дБ, вам подойдет мощность 200 Вт. С другой стороны, для прослушивания классической музыки и джаза 50 Вт будет в самый раз.

Объяснение продолжительной мощности

Этот индикатор показывает, будет ли усилитель постоянно выдавать полную мощность. Номинальная мощность 200 ватт на канал не означает, что это устройство может выдержать ее длительное время.
Для проверки этого индикатора следует обратить внимание на значение RMS или FTC в спецификации.

Проверить номинальную мощность для 2-канального привода

Номинальную мощность для 2-канального привода – это то, что отражает реальную мощность усилителя для стереофонических и многоканальных систем.

Указанная мощность для одного канала всегда будет выше, чем в естественных условиях с несколькими каналами. Поэтому при покупке ресивера следует обращать внимание на номинальную мощность 2-канальных приводов.

Объяснение импеданса

Импеданс — еще один важный фактор при выборе усилителя. Он измеряется в омах и показывает меру электрического сопротивления ваших устройств. Что нужно знать об этом индикаторе, не углубляясь в сложные технические дебри?

Во-первых, нельзя сравнивать два усилителя, рассчитанных на разную нагрузку. Так, например, если у одного из них в спецификации сопротивление 6 Ом, а у другого 10, то мощность этих устройств будет несравнима.

Во-вторых, нужно понять, зачем нужен этот индикатор. Он показывает мощность усилителя и выбранных вами динамиков. Вы всегда можете найти эти данные в характеристиках усилителя и динамика. Сравните их, и вы сразу поймете, подходят ли эти устройства друг другу.

Стандартное сопротивление для усилителей колеблется в пределах 6-12 Ом, для динамиков 4-8 Ом. Вы всегда можете найти эти данные в характеристиках усилителя и динамика. Сравните их, и вы сразу поймете, подходят ли эти устройства друг другу.

Рекомендации по совместимости усилителя и динамиков

Основная идея заключается в том, что номинальное сопротивление усилителя и динамиков в идеале должно быть одинаковым.

При всем при этом есть возможность подключения колонок с большим сопротивлением (например, 10 Ом) к усилителю с меньшим сопротивлением (6-8 Ом). Это почти всегда обеспечит безопасную работу обоих устройств. Однако действовать в обратном направлении не стоит — подключать колонки с низким номинальным сопротивлением к усилителю с более высоким.

Вы также можете найти пункт о совместимости в характеристиках многих современных усилителей и сразу понять, какие колонки подходят именно вам.

Объяснение диапазона частот

Диапазон частот является определяющей характеристикой для понимания фактической мощности устройства при указанном номинальном значении.

Вы можете увидеть множество цифр выходной мощности усилителя в спецификации, но при измерении на ограниченных частотах они не дадут нам полной картины. Такие цифры покажут значительно большую мощность, чем средняя выходная мощность устройства.

Также стоит обратить внимание на измерение мощности по всему звуковому спектру. Этот диапазон составляет от 20 Гц до 20 кГц.

Также следует помнить, что при сравнении мощности 2-х усилителей следует брать только данные, измеренные в одном частотном диапазоне. В противном случае это сравнение не будет иметь никакого смысла.

THD (Total Harmonic Distortion)

Мощность и громкость являются важными показателями качества усилителя, но не следует пренебрегать и уровнем звуковых искажений. Если мы получаем искаженный звук на выходе при указанной мощности, то зачем нам такой усилитель?

Для хорошего качества звука лучше использовать менее мощный усилитель с малыми искажениями, чем более мощный со значительными искажениями.

THD (Total Harmonic Distortion) – показатель, показывающий уровень искажения звука. Как и при сравнении других показателей, также важно сравнивать THD только с усилителями одинаковой мощности, чтобы понять всю картину.

Например, есть два усилителя мощностью 100 Вт. Один из них заявлял 1% THD, другой — 0,1%. Без сомнения, лучшим выбором будет тот, у которого показатель THD ниже.

Все, что меньше 1%, считается приемлемым рейтингом THD. Для большинства аудиофильских устройств он будет около 0,02-0,03%. Но если вы видите в спецификации значение этого показателя 10%, знайте, что покупать такое устройство не стоит.

Объяснение отношения сигнал/шум

Отношение сигнал/шум (S/N) – еще один показатель, напрямую влияющий на качество усилителя. В спецификации он выражается в децибелах и указывает на отношение звука к фоновому шуму.

Чем выше это число, тем выше качество звука, поскольку нужные звуки будут выделены из фонового шума и акустических эффектов.

Заключительные мысли

Подводя итог, выделим ключевые моменты, которые необходимо учитывать при выборе качественного усилителя:

  • При сравнении нескольких моделей усилителей всегда стоит сравнивать только эквивалентные значения (номинальная мощность только с той же мощности и т. д.), чтобы получить правильный результат.
  • Вт на канал не всегда является ключевым показателем. К анализу следует подходить комплексно и учитывать такие факторы, как импеданс, THD, длительная мощность и другие.
  • Мощный усилитель не всегда правильное решение. Для небольших помещений подойдет модель мощностью до 100 Вт.
  • Совместимость является очень важным фактором при покупке усилителя и динамиков. Не забудьте сравнить импеданс обоих устройств.
  • Технические характеристики, несомненно, важны, но всегда лучше полагаться на свои ощущения. Если у вас есть возможность протестировать звук перед покупкой, обязательно сделайте это.
Категории AV-ресиверы Статьи по Теме

Если вы щелкнете по ссылке на этой странице и совершите покупку, мы можем получить небольшую комиссию без каких-либо дополнительных затрат для вас.

О Фредерике Дугласе

Фредерик — старший эксперт по домашним развлечениям, специализирующийся на обзорах. Его специализация: технологии и системы домашнего кинотеатра.

Сколько энергии в ваттах потребляет средний AV-ресивер?

видж
Активный член
