Советы при подборе мембранно-расширительных баков

Советы при подборе мембранно-расширительных баков

Расширительный бак относится к неотъемлемой части комплекса водоснабжения и контура отопления. Грамотно выбранный и смонтированный расширительный бак убережет Ваш контур от повышения давления и продлит срок службы системы в безаварийном режиме работы на долгие годы.

Мембранный бак устроен из 2-х составных частей. Одна часть гидроаккумулятора заполняется водой, а другая часть мембранного бака заполняется газом. Когда давление повышается в контуре, сразу происходит заполнение жидкостью внутренняя камера гидроаккумулятора, при этом происходит повышение давления в воздушной части расширительного бака до давления контура.

Расширительные баки подразделяются по видам:

• баллонного вида;
• мембранного вида;

Гидроаккумуляторы очень схожи по своему принципу работы, но стоит отметить одну особенность, что металлический корпус расширительного бака мембранного вида напрямую имеет контакт с водой, что вызывает коррозийные свойства на внутренней поверхности мембранной емкости. Поэтому мембранный бак требует частой чистки от грязи, а это слишком дорогая и сложная операция.

Конструкция гидроаккумулятора баллонного вида разработана так, что внутри расширительного бака устанавливается каучуковая емкость, которая заполняется жидкостью. Данное устройство мембранного бака не допускает контакта жидкости с корпусом гидроаккумулятора. Данная конструктивная особенность надежнее и долговечнее, а также мало затратная при последующем обслуживании и эксплуатации гидроаккумулятора.

Мембранные баки контура водоснабжения

Гидроаккумуляторы выполняют следующие функции в системе водоснабжения:

• сохранения воды в емкости под давлением в небольшом количестве;
• защищают систему от гидравлических ударов и изменений перенапряжения в сети от завоздушивания;
• защищают насосы от частых включений и быстрого истирания механических частей;
• сохраняют давление в контуре при отключения насосного оборудования;

Расширительный бак в контуре водоснабжения работает в следующей последовательности: при падении рабочего давления контура до минимального значения, датчик давления, установленный на гидрофоре, дает сигнал на отключение насоса, который заполняет водяную емкость бака и отключается при достижении максимального рабочего давления в системе. Данный принцип действия позволяет не запускать насос при малом потреблении воды.

Расширители системы водоснабжения характеризуются объемом емкости. Для выбора размера и объема расширителя требуется знать несколько важных факторов:

• количество водоразборных подключений;
• допустимость потребления воды от нескольких точек разбора одновременно;
• число людей пользующихся контуром водоснабжения;

Если в системе водоснабжения установлен повысительный насос производительностью (Q) от 0,5 до 2,5 м3/час, то подойдет расширительный бак объемом от 19 до 25 литров, при условии что количество потребителей будет не больше 3-х. При количестве потребителей от 4-х до 9-ти и производительность (Q) повысительного насоса от 2,5 до 3,5 м3/час, то подойдет мембранный бак объемом до 50 литров. При производительности (Q) повысительного насоса от 5 м3/час и количеством потребителей свыше 10 человек рекомендуется установить расширительный бак объемом 100 литров и выше.

Также требуется учитывать тот факт, что мембранный бак в системе водоснабжения является как емкость для запаса воды, поэтому при выборе расширителя каждый потребитель выбирает бак по объему самостоятельно.

В гидрофоре время от времени требуется проверять давления воздуха. Проверка давления в мембранном баке должна происходить при включенном насосном оборудовании, при этом также следует проверять включение и выключение насоса при максимальном и максимальном давлении уставок.

Мембранно-расширительный бак для контура отопления

Как всем уже известно, температура воды в контуре отопления имеем постоянный нагрев, поэтому теплоноситель в контуре имеет постоянное расширение в объеме, что приводит к повышению давления в системе выше максимально допустимого рабочего давления системы и контура. Повышение температуры выше максимально допустимого значения может пагубно повлиять для системы отопления, поэтому для предотвращения данной и иных ситуаций устанавливают мембранно-расширительный бак системы отопления.

Расширительный бак в контуре отопления выполняет следующие функции:

• регулирует давления при расширении теплоносителя;
• сохраняет небольшое количество воды при потере в контуре при уменьшение температуры или утечки теплоносителя.

Мембранный бак подбирается по составу теплоносителя и объему контура отопления при исходной температуре контура. При выборе расширительного бака следует учесть, что расширительный коэффициент у этиленгликоля (антифриза) намного больше чем у воды, так что если система отопления работает на этиленгликоле (антифризе), бак следует выбирать большей емкости, чем гидрофор работающий на воде.

Существует самый быстрый способ выбора расширительного бака системы отопления: расширительный бак подбирается объемом выше 10% общего объема системы, в который входит объем котла, конвекторов, трубопроводов, радиаторов, теплых полов и т.д.

Метод установки и способ подключения мембранно-расширительного бака

Расширительные баки по виду подключения подразделяются:

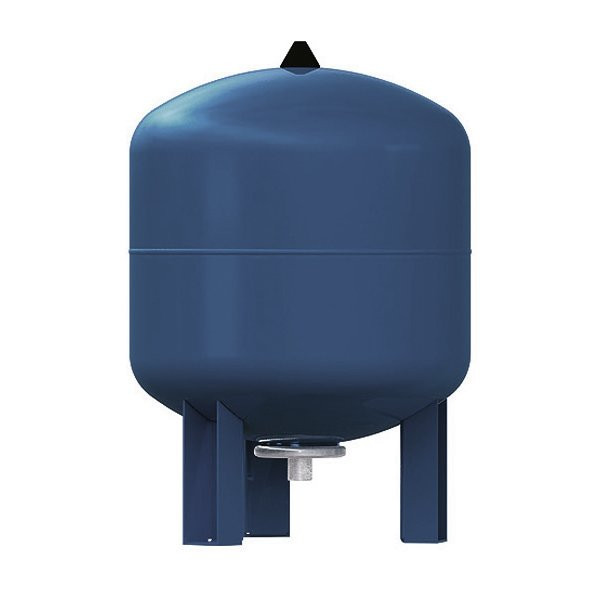

• мембранные емкости вертикального подключения;
• мембранные емкости горизонтального подключения;

Каких либо явных отличий между расширительными баками горизонтального и вертикального вида нет.  Гидроаккумуляторы выбираются от компоновки и размеров помещения, где будет монтироваться расширительный бак.

При монтаже гидроаккумулятора следует помнить следующие советы:

• Гидрофор должен быть смонтирован с последующим доступом к обслуживанию не только бака но и всей системы в целом;
• предусмотреть монтаж возле расширительного бака предохранительные устройства и манометры;
• монтаж мембранного бака должен производиться на всасывающей стороне насосного оборудования;
• предусмотреть установку запорных устройств для последующего демонтажа или ремонта расширительного бака;
• присоединительные трубопроводы должны быть одного диаметра, что и подключения к мембранному баку;

Мембранный бак для водоснабжения – принцип работы, устройство

Мембранные расширительные баки нашли применение как компенсаторы давления в водопроводе.

В настоящее время, теплоснабжение, где вода движется под действием силы тяжести, заменяются на коммуникации с принудительным движением теплоносителя.

Компенсирующее устройство потребуется при монтаже автономного водопровода или при разводке горячего водоснабжения.

Большое количество моделей усложняет выбор, который делают на основании знаний принципов работы, технических характеристик устройства и коммуникаций.

Содержание статьи:

• Особенности конструкции
• Правильный выбор
• Монтаж устройства
• Для отопительных систем
• Для водопровода
• В заключение

Особенности конструкции

Несмотря на небольшие конструктивные различия моделей, применяемых в водоснабжении и отоплении, функционируют устройства по одному физическому принципу.

В общем случае, конструкция бака состоит из герметичного стального корпуса и резиновой мембраны.

«Груши» разделяют на два типа:

• диафрагма, которая разделяет емкость пополам;
• резиновая емкость, закрепленная на входном патрубке.


ВАЖНО!
Модели первого типа не имеют возможности для замены мембраны. При неполадках меняют устройство.

Замена «груши» осуществляется легко. Для этого, необходимо раскрутить фланец входного отверстия (про устройства для крепления сантехнической арматуры и трубопроводов написано здесь).

В отопительной системе используются модели, в которых теплоноситель контактирует с металлическим корпусом.

Устройства для водоснабжения изолируют воду от стальных стенок. Такие модели рекомендуются в качестве небольших пластиковых резервуаров для воды.

Контакт жидкости с металлом корпуса является различием в баках двух типов.

А что вы знаете про септики Танк, отзывы о которых опубликованы на странице под ссылкой? Прочитайте полезную статью перед тем, как принять решение о покупке и установке оборудования в частном доме.

Ответ на вопрос, что лучше септик Астра или Топас, написан на этой странице.

Второе отличие в материале мембраны:

• пищевая резина;
• термически стойкая резина.


«Груши» для отопительных расширителей приспособлены к более агрессивной среде с высокой температурой.

Работа устройства построена на разнице давления по сторонам мембраны. С одной стороны мембрана ограничивает поступающую внутрь бачка жидкость.

Объем воды зависит от давления воздуха с противоположной стороны «груши». Давление воды регулируется количеством воздуха, изменить которое можно с помощью золотника (про регулирующую арматуру для трубопроводов прочитайте здесь).

При понижении температуры или уменьшении давления воды в «груше» воздух выталкивает жидкость в трубопровод.

Правильный выбор

Придя в магазин, помним о том, что расширители разделяются по использованию в отоплении или водоснабжении.

Часто, различить модели внешне, невозможно, устройство даже красятся в один цвет, как правило, в красный.

Различия в свойствах мембраны может привести к авариям, если установить модель, которая не подходит по характеристикам.

Обращайте внимание на характеристики прибора, которые указаны на шильдике.

На табличке располагаются данные о характеристиках устройства.

Если указано, что давление 10 бар, температура +70 градусов, то модель предназначена

для трубопроводов с холодной водой.

[note]Надпись на табличке: температура +120 градусов, 3 бар – такое устройство подлежит монтажу на отопление.[/note]

Следующее, на что нужно обратить внимание – это объем стальной емкости, которая определяется так:

• объем моделей для отопления должен равняться 10 процентам от количества теплоносителя, который используется в трубопроводе. Такой расчет позволит установить расширитель с небольшим запасом;

А знаете ли вы, как построить пруд на даче своими руками? Схемы, фото, видео и пошаговая инструкция опубликованы в полезной статье.

Как сделать труборез своими руками, прочитайте здесь.

На странице: https://ru-canalizator.com/santehnika/s-oborudovanie/truborezy. html написано про труборез ручной для стальных труб большого диаметра.

• для ХВС устройство подбирается, исходя из параметров насоса, который не должен производить больше 50 циклов включения/отключения в час. Консультант в магазине подскажет точный параметр расширителя. Про прямой цанговый фитинг прочитайте здесь;
• бак для бойлера подбирается исходя из 10 процентов объема водонагревателя.


ВАЖНО! Для бойлера устанавливают расширитель, применяемый в холодном водоснабжении.

Монтаж устройства

Правильная установка расширителя повлияет на эксплуатацию коммуникаций и время службы самого устройства.

В первую очередь, закрепляют бачок на стене или полу в положении, которое указано в инструкции производителя.

Следующий шаг – установка запорной арматуры в месте присоединения бака к магистрали (возможно, понадобится купить цепной труборез для домашнего использования).

Это поможет провести обслуживание, ремонт или замену мембранного бака.

Вода из расширителя сливается через специальный штуцер, который устанавливают в промежутке между емкостью и арматурой.

Это позволит слить жидкость до начала демонтажа прибора (цена клуппа для нарезки трубной резьбы указана здесь).

Для отопительных систем

Если производитель не указал ориентацию расширителя, то устройство закрепляется входным отверстием вниз.

Вертикальное положение позволяет продолжать работу при повреждении мембраны. Воздух, расположенный сверху, продолжит давить на жидкость, не попадая в трубопровод.

Установка бачка возможна, как на прямую ветку, так и на обратку. Это касается отопления на основе газовых или жидкостных котлов.

В системах с котлами на твердом топливе расширитель устанавливают на обратке. Настройку гидроаккумулятора для отопления осуществляют при помощи золотника, расположенного сверху.

После монтажа мембранного бака систему заполняют теплоносителем, периодически стравливая воздух.

Необходимо, замерить давление воды на выходе из котла и сравнить с давлением в расширителе.

Параметры бачка должны быть на 0,2-0,3 бар ниже, чем в трубопроводе.

При больших и меньших значениях закачивают или стравливают воздух через золотник.

Для водопровода

Гидроаккумулятор для водоснабжения ориентируется в помещении, в зависимости от удобства расположения.

Направленность патрубка вниз значения не имеет.

Перед накопителем устанавливают устройство слива и запорную арматуру в виде шарового крана (ремонт).

Расширитель для холодной воды настраивается иначе, чем для отопления.

Давление в системе создается насосом, для которого устанавливаю порог включения и отключения (про ремонт реле давления насосной станции своими руками написано здесь).

Исходя из характеристик насоса, в бачке устанавливают давление на 0,2 бар ниже, чем порог насосного оборудования.

Это позволит избежать вероятности гидроудара.

При установке бачка на линию горячей воды устанавливают давление на 0,2 бар выше, чем верхний порог станции. Такое значение позволит воде не застаиваться в трубах.

В заключение

Простая на первый взгляд конструкция потребует знаний, опыта и аккуратности при монтаже. Расширитель выполняет значимую роль в трубопроводах автономного, замкнутого типа.

От качества установки зависит срок эксплуатации бачка и коммуникаций в целом.

[note]Стоит помнить, что грамотный подход необходим при монтаже любого элемента водопровода или отопления.[/note]
