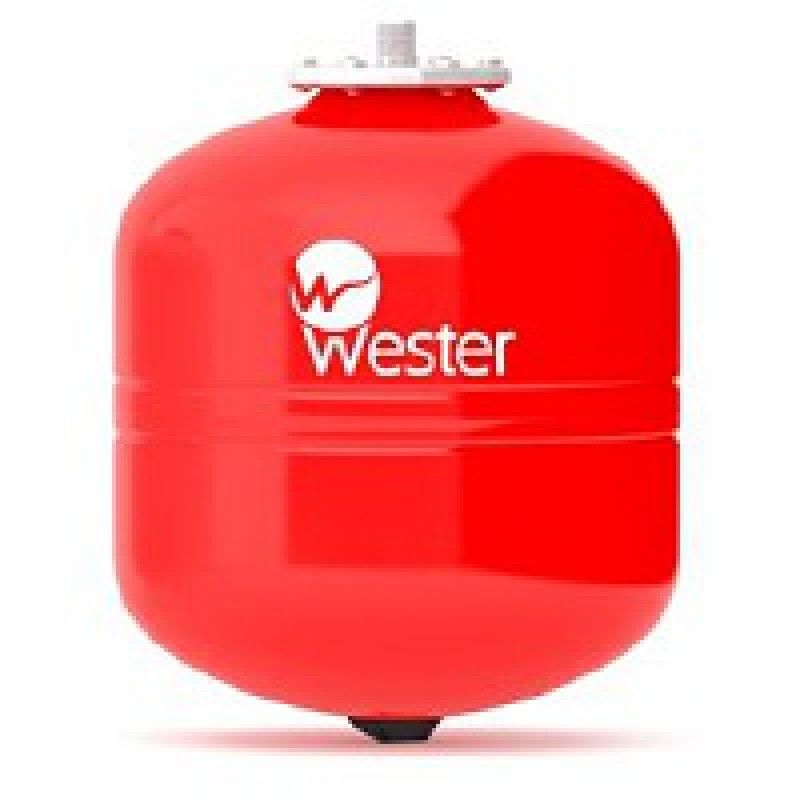

Мембранный расширительный бак Wester WRV 24 0-14-0060 (Россия)

Объем, л	24
Назначение	для отопления
Расположение	вертикальный
Монтаж	настенный
Материал корпуса	сталь углеродистая
Тип мембраны	сменная мембрана
Диаметр подключения, дюйм	3/4 НР
Заводская настройка давления, бар	1,5
Максимальное рабочее давление, бар	5
Рабочая температура, °C	-10. ..+100
Габариты
– диаметр, мм	280
– высота, мм	504
Вес, кг	4,25

Расширительный  бак производства Wester серии WRV со сменной мембраной.

Эластичная мембрана  выполнена из материала EPDM – этиленпропиленовой резины , которую отличает высокая прочность и долговечность.

Необходим для установки во всех закрытых системах отопления.

Производит компенсацию  расширения теплоносителя при повышении температуры, обеспечивает постоянное давление в системе, защищает от гидравлического удара.

Для расположения бака требуется дополнительное крепление.

Встраивается при помощи резьбового соединения.

Материалы для скачивания :

• РУКОВОДСТВО ПО МОНТАЖУ НАСОСЫ WCP ( 2.017мб. PDF )
• ИНСТРУКЦИЯ НАСОСЫ WPE ( 0.648мб. PDF )
• РУКОВОДСТВО ПО МОНТАЖУ НАСОСЫ WCP 130 ( 2.013мб. PDF )
• ИНСТРУКУЦИЯ БОЙЛЕРЫ WHU ( 0.859мб. PDF )
• СЕРТИФИКАТ КОЛЛЕКТОРЫ WESTER и АКВАТЕК
  все для воды ( 0. 619мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 8-1000 ( 0.464мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 1500-10000 ( 0.305мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 8-10000 (16
  бар) ( 0.529мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO 8-1000 ( 0. 86мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO
  1500-10000 ( 0.415мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO 8-10000
  (16 бар) ( 1.061мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO Premium ( 0.735мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WDV Premium
  гелио ( 0. 241мб. PDF )
• ПАСПОРТ КРАНЫ ГАЗОВЫЕ Wester W100 ( 2.811мб. PDF )
• ПАСПОРТ РАДИАТОРЫ ПАНЕЛЬНЫЕ WESTER ( 4.942мб. PDF )
• СЕРТИФИКАТ РАДИАТОРЫ ПАНЕЛЬНЫЕ WESTER ( 0.569мб. PDF )
• ДЕКЛАРАЦИЯ НАСОСЫ WESTER_ АКВАТЕК ( 3.228мб. PDF )
• СЕРТИФИКАТ НАСОСЫ ЦИРКУЛЯЦИОННЫЕ
  WESTER_ АКВАТЕК ( 1. 28мб. PDF )
• СЕРТИФИКАТ НАСОСНЫЕ СТАНЦИИ AQUA BOOSTER,
  ДРЕНАЖНЫЕ НАСОСЫ WESTER_ AQUATECH_АКВАТЕК ( 3.811мб. PDF )
• СЕРТИФИКАТ WHU_WHZ_12.02.2023г. ( 0.814мб. PDF )
• ИНСТРУКЦИЯ БОЙЛЕРЫ Wester WHZ_2021 ( 6.374мб. PDF )
• СЕРТИФИКАТ БАКИ МЕМБРАННЫЕ Wester
  (МеталлоФорм)_26.01.2027г. ( 1.64мб. PDF )
• Сертификаты производителя

Баки расширительные Wester (Вестер)

Главная » Оборудование для отопления

Рубрика: Оборудование для отопления

Содержание

1. Конструкция бака
2. Мембрана
3. Описание выпускаемых моделей

Повышение температуры воды при нагреве приводит к значительному увеличению её объёма. Создаваемое водой давление способно нарушить работоспособность закрытой отопительной системы. Для исключения таких последствий при монтаже систем отопления в производственных помещениях, частных жилых домах и индивидуальных коттеджах устанавливаются баки расширительные Wester, контролирующие внутреннее давление в трубах и при повышении, снижающие его до номинального.

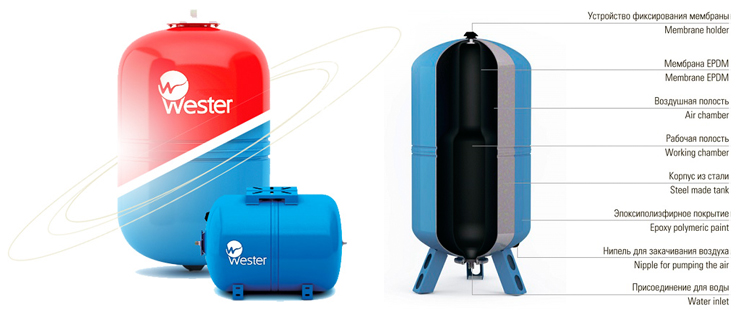

Конструкция бака

Выполняется бак из стали высокого качества и имеет цилиндрическую форму. Располагается при монтаже строго вертикально. Безопасное внутреннее рабочее давление от 5 до 10 бар. Ёмкость варьируется от 18 до 500 литров. Внутри он разделён на две полости. В одной полости располагается вода, во второй находится воздух, отделённые друг от друга специальной резиновой мембраной. Выдавливающаяся при нагреве вода, попадая в расширительный бак Вестер, остаётся внутри мембраны, не соприкасаясь с металлическими стенками, не подвергая его коррозии.

Высококачественная сталь 08Ю-ВОСВ, утолщённые стенки бака и универсальное крепление мембраны внутри, обеспечивают его долгий срок работы и исключают необходимость обслуживания во время эксплуатации. Все модели баков изготавливаются напольного типа. Небольшой ёмкости, до 35 литров, с верхним расположением фланца для подключения к отопительной системе. Опоры к ним не предусмотрены, они крепятся непосредственно к системе отопления.

При изготовлении на заводе баки Wester WRV окрашены эпоксидной краской в соответствии с ГОСТ 19904-90 только в красный цвет и имеют в своём комплекте манометр для контроля давления и обратный клапан.

Мембрана

Мембрана для расширительного бака Wester изготовлена из бутилкаучука марки БК 1675 и способна долговременно работать в разбросе температур от -11 до +101 ℃. Отделяя водную среду от воздушной, она предотвращает их контакт друг с другом, что исключает окислительные процессы, повышает коэффициент полезного действия отопительной системы и долговечность изделия.

Работоспособность мембраны определена заводом изготовителем после соответствующих технических испытаний в 90 000 циклов. В баке предусмотрен фланец, через который можно демонтировать изношенную мембрану и поставить взамен неё новую.

Описание выпускаемых моделей

В зависимости от заполнения внутреннего объёма бака теплоносителем из ёмкости системы отопления, расширительные баки Wester выпускаются разных номиналов:

• Расширительный бак для отопления Wester WRV 18 выполнен без дополнительных опор. Имеет ёмкость 18 литров. Бак цилиндрической формы высотой 423 мм. Диаметр составляет 280 мм. Давление, при котором эксплуатация бака безопасна, 5 бар. Начальное избыточное давление в воздушном отсеке не превышает 1.5 бар. Мембрана термостойкая, типа EPDM. Бак подключается к отопительной системе, через ¾-ой штуцер. При весе 3.5 кг имеет верхнее расположение подключения. Wester WRV 18 удобен для отопительных систем, с небольшой ёмкостью наполнения, устанавливаемых в частных домах.
• Расширительный бак Wester WRV 50 ёмкостью в 50 литров, снабжён небольшими изогнутыми дополнительными опорами для устойчивости. Устанавливается в вертикальном положении. Общий вес 7.5 кг. Высота, с учётом опор, 695 мм. В окружности составляет 365 мм. Давление в воздушном отсеке – 1.5 бар. Давление, на которое рассчитан сам бак – 5 бар. Применена термостойкая мембрана EPDM- типа. Тип подключения к системе отопления – верхний. Соединительный штуцер имеет размер ¾ дюйма. Wester WRV 50 – это начальная модель расширительного бака для небольших индивидуальных одноэтажных коттеджей и жилых частных домов с мансардами.
• Мембранный расширительный бак WRV 150 высотой 1079 мм и диаметром 495 мм используется в системах отопления и устанавливается на трёх прямых опорах. Имеет внутреннюю ёмкость 150 литров, весит 21.0 кг. Начальное давление на резиновую мембрану составляет 1.5 бар. Максимальное внутреннее давление в баке – 5 бар. Максимальная температура воды не более 100℃. Присоединение Wester WRV 150 к системе производится в нижней точке с использованием отводного переходника диаметром ¾ дюйма. Рассчитан на двух-трёх этажные индивидуальные коттеджи и небольшие многоквартирные дома.
• Мембранный расширительный бак для отопления Wester WRV 200. Сверху приварены два монтажных уха, которые можно использовать, при необходимости, для его подвески. При внутренней ёмкости в 200 литров, бак имеет высоту 1020 мм и диаметр 600 мм и внутреннее давление 10 бар, устанавливается на ножках. Вес пустого изделия 30.0 кг. Используется в многоквартирных домах, индивидуальных коттеджах любой этажности и на производственных площадях. В Wester WRV 200 предусмотрено нижнее подключение к магистрали, через однодюймовый штуцерный отвод. Замена вышедшей из строя термостойкой мембраны, рассчитанной на температуру теплоносителя в 100℃, производится через специальный фланец.
• Расширительный мембранный бак Wester WRV500 весит 75.0 кг и располагается в вертикальном положении на прямых опорах. Штуцер соединения с магистралью выполнен снизу и имеет диаметр 1¼ дюйма. Высота расширительного бака Wester WRV500 1347 мм. Диаметр 750 мм. Ёмкость бака в 500 литров идеально подходит для устройства водяного отопления в промышленных помещениях. Wester WRV500 рассчитан на давление в 10 бар. Окрашен эпоксидной краской красного цвета.

Понравилась статья? Поделиться с друзьями:

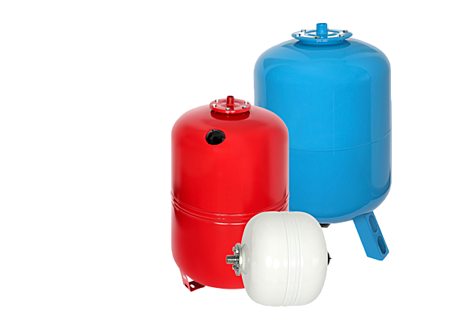

Расширительный бак для открытого и закрытого отопления

Для обеспечения бесперебойного движения теплоносителя, исключающего протечки и разрывы труб, применяют расширительный бак для отопления открытого типа, либо закрытую емкость. Устройство предназначено для компенсации избытка жидкости в результате ее расширения, происходящего при нагреве воды. С критериями выбора контейнера и особенностями установки бака можно ознакомиться в этой статье.

Расширительный бак – неотъемлемая часть системы отопления

Содержание

• 1 Назначение расширительного бака для воды
• 2 Расширительный бак для отопления открытого типа: характеристика устройства
  • 2.1 Принцип работы расширительного бака системы отопления
  • 2.2 Преимущества и недостатки открытый расширитель
• 3 Характеристики расширительного бака для отопления закрытого типа
  • 3.1 Расширительный бак ГВС
• 4 Группа безопасности отопления с расширительным баком
• 5 Как выбрать расширительный бак для отопления
  • 5.1 Как рассчитать расширительный бак для отопления
  • 5.2 Лучшие мембранные расширительные баки
• 6 Как установить расширительный бак открытого типа
• 7 Правила установки расширительный бак закрытый
• 8 Как сделать расширительный бак для отопления открытого типа своими руками

Назначение расширительного бака для воды

Расширительный бак для котла – обязательный элемент системы отопления, защищающий это от повреждений. Они могут возникать в результате увеличения давления и объема теплоносителя, что происходит при его нагреве.

Расширительный бачок служит для накопления жидкости при работе системы

При повышении температуры жидкости в системе при ее циркуляции объем теплоносителя увеличивается на 4-6%. Это довольно большое значение, которое может вызвать мощный гидроудар, так как нет свободного места для сбора лишней жидкости в системе из труб и радиаторов. Для его накопления используется расширительный бачок, где охлаждающая жидкость остывает и снова возвращается в систему. Это необходимо для восполнения его полного объема.

Важно! В случае испарения жидкости необходимо восполнить ее запас в системе.

При гидроударе может произойти поломка радиаторов, арматуры, разрыв труб и выдавливание прокладки, что потребует дорогостоящего ремонта. Расширительный бак выпускается двух видов: открытый и закрытый. В первом случае конструкция представляет собой однообъемную емкость, сообщающуюся с атмосферой. Расширительный бак для системы отопления открытого типа устанавливается в самой высокой точке системы, что обеспечит естественный возврат после остывания излишков теплоносителя обратно в сеть.

Баки расширительные закрытого типа представляют собой герметичные сосуды, у которых одна часть заполнена газом или воздухом, находящимся под определенным давлением, а другая жидкостью. При нагреве теплоноситель поступает в экспансомат, сжимая при этом газ. После охлаждения жидкость возвращается в систему, а разница в объемах компенсируется газом.

Расширительный бак необходимо устанавливать в системах отопления, которые монтируются на больших площадях, для которых характерен значительный объем жидкости. Также расширитель необходим при большой длине трубы для контроля давления в системе. Бак необходимо устанавливать при использовании газового котла, так как газ сильно нагревает теплоноситель, что способствует быстрому увеличению внутреннего давления.

Внутреннее устройство расширительного бака 25 л

Расширительный бак для отопления открытого типа: характеристика устройства

Бак расширительный открытый для отопления имеет простую конструкцию в виде прямоугольного или цилиндрического сосуда, снабженного крышкой, предотвращающей попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подведена труба от системы отопления. Бак также необходимо оборудовать сливным краном, который понадобится для слива жидкости в канализацию, в случае ее скопления в больших объемах.

Для безопасной эксплуатации расширительный бачок должен иметь переливной патрубок для отвода лишней воды в дренажную сеть в случае переполнения бачка. Также к нему необходимо подключить водопроводную трубу для пополнения системы отопления водой.

Важно! В качестве теплоносителя в системе отопления с расширителем открытого типа можно использовать только обычную воду, так как современные антифризы быстро испаряются, что потребует постоянного пополнения жидкости и увеличит затраты на отопление.

Расширительные баки для открытого типа отопления могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавеющая сталь или пластик. Главное условие – он должен быть термостойким, так как теплоноситель нагревается до высоких температур.

Состав расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполненная теплоносителем, 5 – воздушная камера, 6 – ниппель

Важно! Металлические контейнеры должны быть покрыты антикоррозионным составом для предотвращения преждевременного разрушения контейнера.

Принцип работы расширительного бака системы отопления

Принцип работы бака следующий. Жидкость, нагретая до значительной температуры, начинает увеличиваться в объеме, тем самым повышая давление в системе. Лишняя жидкость выдавливается в расширительный бачок, где она будет оставаться до тех пор, пока не остынет, после чего самотеком вернется обратно из системы отопления. Этот процесс выполняется циклически.

Бачок расширительный для открытой системы отопления комплектуется несколькими патрубками:

• для подключения расширительного патрубка, по которому течет теплоноситель;
• на циркуляционную трубу, отводящую воду из системы;
• трубка регулирующая, предназначенная для регулировки заполнения системы и
• удаление из него воздуха;
• переливная трубка для удаления лишней жидкости.

В конструкции также предусмотрен запасной патрубок с краном, через который осуществляется сброс воды при ремонте системы.

Принцип работы расширительного бака системы отопления

Если жидкость достигнет максимального уровня, вода потечет через переливную трубу в канализацию, если она подключена к ней. Если на перелив установлен патрубок с краном, необходимо периодически проверять уровень воды в баке, просто открывая запорные краны. При установке расширительного бака для отопления его можно оборудовать реле высокого и низкого уровня, которые могут подавать звуковой или световой сигнал при достижении жидкостью максимального уровня в месте перелива, либо минимального.

Поскольку расширительный бачок не герметичен, часть жидкости, соприкасаясь с воздухом, испаряется, что требует компенсации для нормальной работы системы. Происходит это при непосредственном участии человека, который должен контролировать объем воды в системе и при необходимости пополнять ее.

Преимущества и недостатки расширителя открытого типа

Основными преимуществами расширительного бака системы отопления открытого типа являются простота конструкции и полная автономность устройства, работа которого не зависит от производительности система. Все процессы в нем происходят по природному циклу, без использования насосного и другого оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая начинается от 1500 рублей.

К недостаткам такой емкости относятся:

• необходимость теплоизоляции бака для снижения теплопотерь;
• установка дополнительных трубопроводов, что портит эстетический вид;

Расширительный бачок имеет достаточно простую конструкцию

• не герметичность бачка;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Так как вода находится в непосредственном контакте с воздухом, это может вызвать коррозию стальной емкости, что приведет к снижению теплоотдачи, появлению шума и уменьшению срока ее службы.

Полезный совет! Расширительный бак открытого типа целесообразно использовать в системе отопления для небольших площадей, не более 100 м², при этом здание должно быть одно- или двухэтажным.

В частном доме расширительный бак отопления открытого типа устанавливается на чердаке, в подъезде или в специально оборудованном коробе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или подсобном помещении.

Важно! В случае установки расширительного бака вне отапливаемой части дома бак следует дополнительно утеплить, что поможет снизить потери тепла в системе.

Расширительный бак устанавливается рядом с котлом отопления

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный стальной сосуд. Он частично заполнен жидкостью и частично инертным газом, который прокачивается через специальный клапан. Закрытые расширители в зависимости от варианта деления внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях механическое разделение пространства не предусмотрено, поэтому теплоноситель находится в непосредственном контакте с газом. Для поддержания давления в заданном диапазоне при подключении расширительного бака используется газовый баллон или компрессор, который располагается снаружи.

Внимание! Подача газа и регулирование давления в системе осуществляются автоматически.

Большинство современных расширительных баков закрытого типа оснащены гибкими мембранами из бутилкаучука или этилен-пропиленового каучука, которые отделяют внутреннюю часть бака. Они могут быть дисковидными или грушевидными. В первом случае мембрана имеет форму полусферы и крепится посередине бака. В зависимости от температуры теплоносителя он может принимать вогнутую или выпуклую конфигурацию.

Расширительный бак для закрытого отопления

Грушевидная мембрана, повторяющая форму сосуда, крепится к противоположным концам бака. При этом охлаждающая жидкость, поступающая в сосуд, не соприкасается со стенками цилиндра. Он заполняет гибкую мембрану, а пространство между ней и стенками резервуара заполнено газом. Такая особенность внутренней конструкции исключает вероятность появления коррозии и способствует увеличению срока службы устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой ​​мембраной. , и начинается от 3,5 тыс. руб.

Внимание! Грушевидная диафрагма может быть заменена новой, но тарельчатая диафрагма замене не подлежит.

К преимуществам мембранных баков относятся компактные размеры, минимальные теплопотери, что исключает необходимость теплоизоляции, возможность работы при повышенном давлении, минимальный риск коррозии стенок устройства, долговечность. Среди недостатков стоит выделить высокую стоимость, необходимость периодической закачки газа в систему, контроля давления в ней.

Расширительный бак ГВС

В системе горячего водоснабжения, которую обеспечивает котел, подключенный к котлу, предусмотрен расширительный бак. Его основная задача – поддерживать рабочее давление в сети. Расширительный бачок защищает систему водоснабжения от гидроударов, защищает насос от повышенных нагрузок, оберегает его от поломок.

Расширительный бак для системы горячего водоснабжения

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, разделяющей внутреннее пространство на две части: воздушную и водяную. Он может быть изготовлен из каучука, искусственного или натурального каучука. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала выдерживают разные температуры теплоносителя, вплоть до состояния кипения, не теряя своих первоначальных характеристик. Мембраны из натурального каучука отрицательно реагируют на контакт с горячей водой.

Расширительный бак выбирается исходя из количества лишней воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема водогрейного котла. Бак ГВС монтируется между котлом и задвижкой, что предотвращает обратный поток горячей воды в систему холодного водоснабжения. Цена расширительного бачка начинается от 2,2 тысячи рублей.

Группа безопасности отопления с расширительным баком

Для системы отопления с расширительным баком группа безопасности представлена ​​набором узлов, выполняющих защитную функцию. Он состоит из трех отдельных инструментов, объединенных в специальный коллектор. В группу входят манометр, воздухоотводчик и предохранительный клапан.

Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – давление настройки. Воздухоотводчик в виде крана Маевского, работающий в автоматическом режиме, используется для удаления пузырьков воздуха из жидкости в системе отопления. Он монтируется на максимально возможной высоте. Предохранительный клапан используется для контроля показателей давления в сети. Если она резко возрастает, открывается клапан, что помогает удалить часть жидкости из системы.

Группа безопасности для отопления: 1 – твердотопливный котел, 2 – вентилятор, 3 – кран запорный, 4 – группа безопасности, 5 – клапан сброса избыточного давления, 6 – циркуляционный насос, 7 – фильтр, 8 – расширительный бак, 9 – клапан обратный

Принцип работы защитной группы следующий. При возникновении аварийной ситуации в системе отопления, которая приводит к прекращению движения теплоносителя, давление в ней стремительно возрастает. Часть пара от горячей жидкости улавливается воздухоотводчиком, который снабжен специальным поплавком. Он идет вниз и открывает клапан. Пар быстро выводится наружу, что способствует снижению давления в системе.

В случае неэффективной работы клапана Маевского, способствующей дальнейшему повышению давления, срабатывает предохранительный клапан, который открывается, позволяя жидкости стекать из системы до стабилизации давления. Защитный блок монтируется на подающей трубе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно подключить гибкий шланг, через который будет наливаться вода в случае аварийной ситуации.

Статья по теме:

Счетчик тепла в квартире: лучший способ сэкономить

Куда установить и какой вариант выбрать. Основные преимущества использования. Особенности установки и юридическая сторона вопроса. Стоимость прибора.

Как выбрать расширительный бак для отопления

Для обеспечения безопасной работы системы отопления важно правильно подобрать расширительный бак. Емкость выбирается исходя из необходимого объема жидкости, которая будет циркулировать при работе системы. Для этого предварительно рассчитывается расширительный бак для отопления. Следующий критерий – материал корпуса и его покрытие, которое должно быть устойчивым к коррозии.

При выборе баков закрытого типа особое внимание следует уделить его основной рабочей части – мембране. В инструкции к баку указано, из какого материала он изготовлен, на какой диапазон давления и температуры рассчитан.

Расширительный бачок Джилекс

Полезный совет! Расширительные баки лучше выбирать, у которых есть возможность замены мембраны, что упростит и удешевит ремонт устройства.

Также стоит обратить внимание на вес расширительного бачка. Этот показатель укажет на надежность бака и продолжительность его эксплуатации.

Расширительные баки закрытого типа могут быть овальными или прямоугольными. Последний вариант более компактен, поэтому свободного места займет меньше, что особенно актуально для стесненных условий. Также следует учитывать конструкцию бака, от которой будет зависеть вариант установки. Самыми простыми в установке считаются баки на металлических опорах, не требующие дополнительного крепления.

Внимание! У мембранных баков для систем отопления корпус окрашен в красный цвет, а для горячего водоснабжения – в синий.

При выборе контейнера следует отдавать предпочтение моделям известных производителей, зарекомендовавших себя на рынке с лучшей стороны. Также следует обратить внимание на цену расширительного бака для отопления. Более дешевые варианты менее надежны и менее долговечны.

Расширительный бак Reflex NG 100

Как рассчитать расширительный бак для отопления

Для долговременной работы системы отопления и ее бесперебойного функционирования важно правильно рассчитать объем расширительного бака для отопления. Так как контейнеры открытого типа имеют простую конструкцию, подобрать необходимые габариты достаточно просто. Для более точного результата можно воспользоваться специальными формулами, которыми необходимо пользоваться при расчете расширительного бака для отопления закрытого типа.

Для выполнения расчетов необходимо знать объем воды в системе отопления, температурный режим и коэффициент линейного расширения жидкости при ее нагреве до определенного значения, который приведен в специальной таблице. Кроме того, необходимо учитывать коэффициент запаса прочности, который составляет 1,2.

Увеличение объема воды в системе рассчитывается как произведение общего объема жидкости на коэффициент объемного расширения в зависимости от изменения температуры от начального до максимального значения. Более простой способ – грубо рассчитать объем расширительного бака для отопления. Для этого определяется 10-12% от общего объема жидкости в системе отопления. Полученное значение и будет минимальным объемом для расширительного бачка.

Полезный совет! Определить количество воды в системе можно на стадии проектирования путем сложения объемов всех компонентов системы, либо опытным путем, сливая всю воду из системы и заливая ее с помощью счетчика или емкости известного объем.

Перед выбором необходимо правильно рассчитать объем расширительного бака

Следует помнить, что от правильного расчета расширительного бака для закрытой системы отопления зависит долговечность его работы. Бак слишком маленького объема сломает предохранительный клапан, который будет часто срабатывать. Слишком большая мощность потребует достаточного места для установки и дополнительных финансовых затрат.

Расширительные мембранные баки Best

Идеальным вариантом для системы отопления частного дома будет расширительный бак Джилекс 100, объемом 100 литров, рассчитанный на максимальное рабочее давление 6 бар. Корпус изготовлен из стали толщиной 1 мм. Покрытие фосфатной краской надежно защищает его от коррозии. Бак установлен вертикально на трех опорных стойках. Эта модель способна работать с поверхностными и погружными насосами. Стоимость бака 6900 руб.

Не менее популярен среди потребителей расширительный бак Reflex NG 100 для отопления, емкостью 100 литров. Он имеет металлический корпус с грушевидной резиновой мембраной внутри. Расширительный бак Reflex рассчитан на максимальное рабочее давление 6 бар и диапазон температур 0-70 градусов. Вы можете купить эту модель за 5500 рублей.

Расширительный бак Wester WRV 50 от российского производителя отличается высоким качеством сборки, широким диапазоном температур от -10 до 100 градусов, в которых он может работать. Емкость рассчитана на 50 литров. Максимальное рабочее давление 5 бар. Бак может работать с обычной водой и антифризом с концентрацией глиголя 50%. Корпус изготовлен из углеродистой стали с эпоксидно-полиэфирным покрытием. Внутри находится мономерная мембрана. Купить бак можно от 3800 руб.

Расширительный бак Wester

Хорошая модель – расширительный бак Stout STH-0006-000050, объемом 50 литров. Максимальное рабочее давление 6 бар, диапазон температур от -10 до +100 градусов. Корпус резервуара изготовлен из углеродистой стали, внутри которого находится грушевидная мембрана из натурального каучука и бутила. Резервуар установлен на металлических опорах. Стоимость модели начинается от 3200 рублей.

Как установить расширительный бак открытого типа

Общая схема системы отопления с расширительным баком открытого типа состоит из котла отопления, радиаторов, трубопроводов и бака. Для установки бака выбирается самая высокая точка дома, чтобы бак возвышался над всеми составляющими элементами и узлами системы отопления. Если бак находится в неотапливаемом месте, его корпус должен быть надежно утеплен, чтобы исключить возможность замерзания воды.

Возможны несколько вариантов установки: подача, обратка и комбинированная. В первом случае бак располагается над котлом. Этот классический вариант предполагает протекание теплоносителя не только по контуру, но и его проникновение в бачок, где создается характерный шум, напоминающий кипение воды в чайнике. Установка бака на обратке устраняет проблемы с кипением, возникающие в результате пониженной температуры жидкости.

Комбинированный вариант установки предполагает установку двух расширительных баков. Один будет располагаться в точке подачи жидкости, а другой на обратке. Такое расположение позволит избежать образования воздушных карманов в системе. После выбора варианта установки выбирается расширительный бак для отопления.

При установке расширительного бака необходимо соблюдать определенные правила

Бак ставится на чистую ровную поверхность. Подключается к системе отопления при помощи муфт с резьбовыми соединениями или стальных труб сваркой. Соединение между баком и котлом должно быть выполнено с помощью вертикальной трубы. Труба, соединяющая резервуар с системой, и выходной трубопровод должны быть изолированы.

Правила установки закрытого расширительного бака

Монтаж мембранного расширительного бака необходимо производить строго по инструкции. Контейнер нельзя разбирать или открывать заранее. Бак монтируется в любом удобном для обслуживания и регулировки месте. Емкость устанавливается перед разветвлением системы.

Важно! Расширительные баки объемом более 30 литров должны устанавливаться на опорные ножки и не крепиться к стене.

По инструкции все коммуникации подключены к расширителю. После него следует монтировать манометр. На входе в бак должен быть установлен обратный клапан.

Многие рекомендуют устанавливать расширительный бак для отопления так, чтобы подводящая труба была сверху, а воздушная камера снизу. В этом случае воздуху будет легче выходить из-под мембраны. Однако опытные специалисты настаивают на том, чтобы бак располагался так, чтобы входной патрубок находился внизу. Такой вариант продлит срок эксплуатации бака при повреждении мембраны, так как воздух будет медленнее проникать в теплоноситель.

Установить расширительный бачок в самой высокой точке системы

Полезный совет! Подающий трубопровод и кран не должны перегружать контейнер своим весом, поэтому для них должны быть предусмотрены отдельные крепления.

Как сделать расширительный бак для отопления открытого типа своими руками

Для изготовления пластикового расширительного бака для отопления открытого типа можно использовать пластиковую емкость необходимого объема. Однако более надежным вариантом будет емкость, сваренная из листов нержавеющей стали толщиной 2-4 мм.

В первую очередь с помощью болгарки нужно вырезать элементы конструкции заданного размера. Для корпуса самодельного расширительного бака для отопления открытого типа понадобится 5 деталей и еще одна для крышки. Вырезанные заготовки приваривают друг к другу под прямым углом с помощью электросварки. В дне бака следует сделать отверстие, куда будет приварен патрубок для подключения падающей трубы.

Кроме основной трубы к расширительному баку для отопления своими руками следует приварить соединительный элемент для питания системы. Также необходимо предусмотреть патрубок для аварийного слива лишней жидкости, который должен находиться выше максимального уровня заполнения емкости, что исключит возможность перелива теплоносителя при заполнении емкости.

Расширительный бачок своими руками

Полезный совет! Чтобы охлаждающая жидкость не испарялась из открытой емкости, добавьте в емкость немного масла, которое стянет поверхность жидкости тонкой пленкой.

Перед установкой самодельного расширительного бака его стенки следует предварительно утеплить. Для этого можно использовать базальтовую вату, которая отличается устойчивостью к высоким температурам.

Расширительный бак является важной частью системы отопления. Правильный выбор мощности и правильная установка – залог долговечной и безотказной работы.

DET5002HD Расширительный бак для тяжелых условий эксплуатации

Для особых требований, пожалуйста, свяжитесь с нами перед заказом.

Все товары отправляются в течение 2 рабочих дней после получения вашего заказа. В зависимости от выбранной вами службы доставки предполагаемые даты доставки могут отображаться на странице цен на доставку. При размещении заказа вы получите код отслеживания и предполагаемую дату доставки для вас, исходя из наличия ваших товаров и выбранных вами вариантов доставки. Мы можем предложить только приблизительную дату доставки, однако наш опыт показывает, что большинство отправлений доставляются в пункт назначения в течение от 2 до 7 дней.

Регистрация и страхование
Все заказы, отправленные на австралийские адреса, отправляются заказной почтой, которая включает страховое покрытие до 100 австралийских долларов. Крайне редко наши посылки теряются или повреждаются в пути. Компания Western Filters прилагает все усилия для того, чтобы ваши товары были доставлены в целости и сохранности своевременно. Тем не менее, мы не можем нести ответственность за незастрахованные товары, утерянные или поврежденные в пути.

Возвращает
Мы принимаем возврат товаров, которые прибыли поврежденными или больше не нужны, при условии, что они возвращены в течение 30 ДНЕЙ С ДАТЫ ПОКУПКИ, при предъявлении счета-фактуры / квитанции о покупке. Пожалуйста, сообщите нам, если вы потеряли или потеряли квитанцию, и мы подтвердим вашу покупку с помощью вашего удостоверения личности и наших записей.

Исключения: Возврат, замена или ремонт не будут предложены или приняты, если покупатель модифицировал или повредил продукт, или неправильно использовал продукт вопреки рекомендациям производителя или Western Filter.

Для обмена, кредита, возмещения или ремонта нам потребуется деловая / личная информация и подпись в дополнение к вашей квитанции. Все покупки, сделанные с помощью дебетовой/кредитной карты, будут возвращены на исходную карту. Мы также принимаем возврат товара, если мы отправили неправильный продукт без дополнительной оплаты или если продукт был неправильно описан.

Для успешного возврата неподходящего товара товар ДОЛЖЕН БЫТЬ; (a) НЕИСПОЛЬЗОВАННЫЕ, (b) неповрежденные и (c) ПЕРЕУПАКОВАННЫЕ В ОРИГИНАЛЬНОЙ УПАКОВКЕ. За успешный возврат неисправного или поврежденного товара; (а) свяжитесь с нами по электронной почте или телефону (б) переупакуйте и дождитесь инструкций по отправке.

Возврат Стоимость доставки: Хотя мы осуществляем доставку по всему миру, существуют определенные ограничения и условия для некоторых продуктов, таких как вес, стоимость доставки и пункты назначения. Пожалуйста, свяжитесь с нами по электронной почте или телефону для получения конкретной информации. ПРИМЕЧАНИЕ. Тарифы на доставку большинства товаров, которые мы продаем, зависят от веса. Вес любого такого предмета можно найти на странице сведений о нем. Чтобы отразить политику транспортных компаний, которые мы используем, все веса будут округлены до следующего полного фунта. В настоящее время мы используем фиксированную ставку для всех заказов.

Контактная информация для возврата покупок:
45 Forge Street, Blacktown NSW 2148
Часы работы: с 7:00 до 17:00 (с понедельника по пятницу) / с 7:00 до 12:00 (по субботам)
Электронная почта: [email protected]  /  Телефон: +61 (02) 9831 1715

Лично: , пожалуйста, свяжитесь с нами, а затем верните товар с квитанцией о покупке.
Почта / Курьер: пожалуйста, свяжитесь с нами перед отправкой.
