Как спроектировать и сделать трубу в бане своими руками

Ни одна современная баня не сможет обойтись без хорошего дымохода. Уже давно закончились те времена, когда бани топили по-чёрному, сейчас вывод продуктов сгорания топлива просто необходим для любого банного помещения, иначе в такой бане будет просто не комфортно находиться. Если вы желаете узнать, как сделать трубу в бане, эта статья может вам в этом помочь.

Следует отметить, что вопросом о том, как сделать трубу в бане своими руками, интересуются очень многие люди, так как заказывать монтаж дымохода может быть весьма накладно, ведь его цена может дойти до 1 000 долларов, а это весьма серьёзные деньги в наше время.

Что представляет собой дымоход? Какая его конструкция? И как правильно осуществить его монтаж и установку?

Что представляет собой дымоход

У некоторых людей сложилось мнение, что дымоход представляет собой очень простую конструкцию, и по большому счёту является всего лишь соединением нескольких труб, поэтому многие другие элементы, которые часто применяются в дымоходах, можно и не использовать. На самом деле всё не так просто. Дымоход – это очень строгая конструкция, из которой нельзя выкидывать те или иные элементы, так как это может крайне негативно сказаться на его функциональности.

Идеальным вариантом для дымохода является горизонтальная конструкция. Но вот на практике не всегда удаётся реализовать его именно в таком виде. Очень часто приходится чередовать вертикальные трубы с горизонтальными, что в принципе позволяет дымоходу работать, однако, способно лишить его некоторых свойств. Но так как иногда просто не удаётся создать горизонтальный дымоход, приходится использовать помимо обычных труб целый ряд дополнительных деталей, таких как колено или патрубок, которые позволяют такой конструкции свободно проходить через стены и потолок. Поэтому, если вам интересно знать, как сделать трубу в бане через потолок, то без таких деталей вам просто не обойтись.

Для чего необходимы все эти дополнительные приспособления? Как правильно сделать трубу в бане?

Следует знать сферу использования всех этих дополнительных элементов:

1. Колено. Далеко не во всех случаях есть возможность пустить дымоход через перекрытие второго этажа вертикально, так как на его пути могут встретиться различные преграды. Именно для обхода таких преград и существует такое приспособление, как колено. Оно может обладать разными углами, что позволяет подобрать его практически под каждый случай.
2. Тройник. Тройником называют более универсальный вариант колена. Отличается он от колена тем, что обладает специальным элементом прочистки, что значительно упрощает процесс его эксплуатации.
3. Проходной патрубок. Ещё один важный элемент для конструирования дымохода. Он используется для вывода трубы через перекрытие второго этажа. Если описывать вкратце, как всё это выглядит, то в самом перекрытии вырезается специальное отверстие, в которое вставляется патрубок, после чего отвевстие максимально изолируется. В дальнейшем через такой патрубок можно выводить трубу.
4. Другие дополнительные элементы. Также во время дымохода очень часто используются и другие различные элементы, к которым можно отнести разнообразные кронштейны, крышную разделку и некоторые другие. Что касается кронштейнов, то они необходимы для крепления трубы. А вот крышная разделка необходима для герметизации того участка кровли бани, через который проводится труба. Крышная разделка позволяет уберечь баню от попадания в ней снега, воды и всего остального.

Переходим к установке дымохода

Итак, настало время перейти к установке дымохода и ответить тем самым на вопрос, как сделать печку в баню из трубы?

Весь этот процесс можно разбить на следующие пункты.

1. Проектирование дымохода. Для того, чтобы всё прошло как надо, необходимо правильно подобрать проект дымохода для вашего случая. Лучше всего подбирать проект совместно со специалистом в таких вопросах, который сможет вам многое подсказать. Здесь следует ориентироваться на вашу печь, которая уже установлена, только планируется в бане. Следует учитывать, что каждая печь обладает своими особенностями.

Следующий момент – это выбор материала для дымохода, к которому следует подойти максимально внимательно. А вот что касается фундамента, то он необходим лишь в том случае, если вес дымохода более 750 кг.

Далее нужно исследовать потолок бани, найти и отметить те места, где находятся балки.

Зная место нахождения балок, вы сможете определить, получится ли у вас дымоход прямым (что является идеальным вариантом), или для него понадобятся всевозможные изгибы и переходы, что частично сделает его тягу хуже.

2. Сбор дымохода. Следующий этап – это сбор дымохода, в том случае если на высоте сделать это крайне сложно, вы можете собрать дымоход и на земле. Однако в этом случае следует позаботиться о том, как вы будете поднимать его на высоту. Для поднятия дымохода или его частей на необходимую высоту следует использовать специальные приспособления, одним из которых может служить, например, шарнир, или специальная рогатина и растяжки, которые крайне удобны для поднятия трубы. Важно максимально надёжно закрепить при помощи специальных хомутов все места стыков труб, сами же стыки крепим при помощи кронштейнов.
3. Пропускаем дымоход через крышу. Вот и настал момент ответа на очень важный вопрос о том, как сделать проход трубы через потолок бани. Для того, чтобы пропустить дымоход через крышу, необходимо использовать специальную разделку, угол наклона которой зависит от угла наклона вашей крыши, то есть каков угол наклона крыши, таким должен быть и угол наклона разделки.

Находимо определить на крыше место, которое будем использовать для прохода трубы. Дальше размечаем его и вырезаем на этом месте проём. После выполнения этой операции приступаем к выводу трубы, вставляем специальный патрубок, через который и выводим трубу.

Далее необходимо изолировать патрубок. Делается это при помощи подкрышного листа, который используем изнутри, а вот снаружи следует использовать нашу разделку. Для полной герметизации после установки крышной разделки следует завести края её листа либо под край кровли, либо же под конёк крыши, делаем это в зависимости от того, как удобнее.

4. Окончание процесса установки дымохода Для того, чтобы провести герметизацию стыка, крепим на него специальный регулируемый фартук, а также производим наращивание самого дымохода до необходимой нам длины. Для того чтобы защитить дымоход от осадков и другого воздействия внешней среды, крепим на него металлический зонт.

Также крайне полезным будет нанесения термоустойчивой краски части дымохода, которым может быть опасна коррозия, это позволит значительно продлить срок службы дымохода.

Надеемся, мы ответили на вопрос как сделать печь для бани из трубы, и эта статья поможет вам выполнить все намеченные работы.

6 частых ошибок монтажа дымохода в бане, из-за которых могут появится проблемы при эксплуатации

Люди в нашей стране питают особые чувства к бане, ведь это место для проведения культурного и оздоровительного отдыха. Часто владельцы дачных участков строят баню самостоятельно, чтобы иметь личное место для любимого досуга. Но при этом может возникнуть ситуация, когда человек плохо ознакомился с базой для правильного строительства, и это вылилось не в самый правильный дымоход. В итоге всю систему придется переделывать, разрушая при этом уже поставленную изоляцию.

Неправильный материал для дымохода

Опасные для эксплуатации материалы – асбест и тонкий алюминий. Они предназначены для температур не более 300 градусов, когда в банной печи температура может достигать 700 градусов. В итоге трубу жар разорвёт на части и спровоцирует пожар. Самые надёжные материалы для дымохода – нержавеющая сталь, керамика, металлокерамика.

Недостаточная высота дымовой трубы

Минимально допустимая высота дымохода – 5 метров, которая считается от колосниковой решётки или горелки. Несоблюдение этого параметра может привести:

• к опрокидыванию тяги;
• к задуванию дымовых газов обратно в помещение;
• к задуванию пламени.

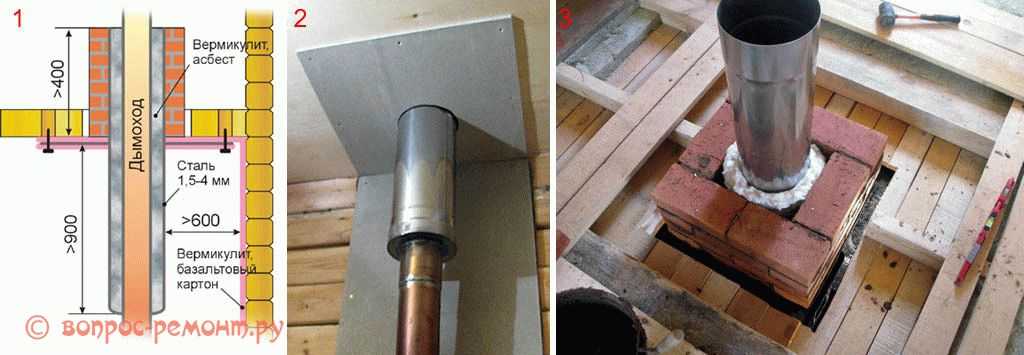

Отсутствие или несоблюдение размеров противопожарных отступок и разделок

Согласно своду правил 7,13130, размеры разделок должны составлять:

• не меньше 500 мм до конструкций, подверженных горению;
• и 380 мм до конструкций, которые защищены огнестойким материалом (например, 25 мм штукатурным слоем).

При этом разделка не может опираться на конструкцию или быть с ней в тесном контакте.

Для отступки минимальное расстояние составляет 350 мм.

Пренебрежение планировкой дымохода печи

Необходимо сразу же определить, в каком месте будет проходить дымоход, так как он может уткнуться в балку перекрытия или стропильную ногу. В этом случае придётся использовать отводы, которых можно было бы не делать при грамотной планировке. При этом может быть нарушено безопасное расстояние до легковоспламеняющихся материалов.

Отсутствие защитного зонта сверху трубы

Наличие такого элемента обязательно. Он защищает дымоход от попадания в него ветра, из-за которого может возникнуть обратная тяга. При этом продукты сгорания попадут обратно в помещение. Также является защитой от влаги.

Отсутствие защиты от конденсата в дымоходе

Чтобы этого избежать, нужно изначально сделать систему герметичной, достаточно утепленной и водостойкой. Для этого все стыки обрабатываются герметизирующим составом. Важно не превышать вертикаль больше, чем на 30%, горизонтальные участки на отводах не должны быть длиннее 1 метра, труба должна иметь одинаковое сечение на всей протяжённости. При этом сборка должна производиться по конденсату, то есть верхняя часть трубы вводится в нижнюю.

Монтаж дымохода в бане – это серьезное мероприятие. В нём нельзя допустить ошибок, поэтому лучше досконально изучить весь процесс монтажа. Необходимо тщательно подготовиться теоретически и знать, что может пойти не так, чем по нескольку раз переделывать дымоход. В крайнем случае можно обратиться за помощью к специалистам, если человек сомневается, что сможет грамотно сделать все самостоятельно.
