Содержание

Розетки Legrand Valena

Розетки Legrand Valena — надежный контакт в элегантном корпусе!

Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартные подрозетники или блоки электроустановочных коробок с межцентровым расстоянием 71 мм.

Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи “лапок”-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).

Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.

Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемого провода составляет 2,5 кв.мм.

Остальной ассортимент выключателей и переключателей Legrand Valena

Механизмы розеток Legrand Valena поставляются без рамок (кроме двухместных розеток). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.


Розетка Legrand Valena с заземлением и защитными шторками (механизм) 774421 — белый цвет 774321 — кремовый цвет	Розетка двухместная Legrand Valena с заземлением и защитными шторками 774427 — белый цвет 774371 — кремовый цвет	Розетка Legrand Valena с заземлением и с крышкой (механизм) 774422 — белый цвет 774322 — кремовый цвет

Розетка ТВ Legrand Valena 1,5дБ (механизм). Для подключения типа “звезда” (примерно равное расстояние от сплитера до всех розеток) 774429 — белый цвет 774329 — кремовый цвет	Розетка ТВ проходная 14дБ Legrand Valena (механизм). Используется при соединении розеток шлейфом. 774431 — белый цвет 774331 — кремовый цвет	Розетка Legrand Valena с заземлением и с крышкой IP44 (механизм) 774220 — белый цвет 774120 — кремовый цвет

Розетка информационная (компьютер RJ45 + телефон RJ11) Legrand Valena (механизм) 774230 — белый цвет 774130 — кремовый цвет	Розетка компьютерная 2хRJ45 Legrand Valena (механизм) 774231 — белый цвет 774131 — кремовый цвет	Розетка телефонная 2хRJ11 Legrand Valena (механизм) 774439 — белый цвет 774339 — кремовый цвет

Розетка ТВ+спутник+радио 1,5дБ Legrand Valena (механизм) 774435 — белый цвет 774335 — кремовый цвет	Розетка ТВ+спутник+радио оконечная 10дБ Legrand Valena (механизм) 774436 — белый цвет 774336 — кремовый цвет	Розетка ТВ+спутник+радио проходная 14дБ Legrand Valena (механизм) 774437 — белый цвет 774337 — кремовый цвет

Розетка аудио Legrand Valena (механизм) 774223 — белый цвет 774123 — кремовый цвет	Розетка аудио двойная Legrand Valena (механизм) 774424 — белый цвет 774324 — кремовый цвет	Коробка для открытого монтажа розеток и выключателей Legrand Valena 776181 — белый цвет 776131 — кремовый цвет

Заглушка для свободного места в рамке Legrand Valena (без рамки) 774446 — белый цвет 774346 — кремовый цвет	Розетка Legrand Valena с заземлением и системой выталкивания (механизм) 774394 — белый цвет 774395 — кремовый цвет	Рамка одноместная с крышкой Legrand Valena IP44. Совместима со всеми механизмами, кроме IP44. 774450 — белый цвет 774350 — кремовый цвет

Рамки Legrand Valena

		774451 Рамка одноместная Legrand Valena белая 774351 Рамка одноместная Legrand Valena слоновая кость
		774452 Рамка двухместная Legrand Valena белая 774352 Рамка двухместная Legrand Valena слоновая кость
		774453 Рамка трёхместная Legrand Valena белая 774353 Рамка трёхместная Legrand Valena слоновая кость
		774454 Рамка четырёхместная Legrand Valena белая 774354 Рамка четырёхместная Legrand Valena слоновая кость
		774455 Рамка пятиместная Legrand Valena белая 774355 Рамка пятиместная Legrand Valena слоновая кость

высота установки розеток и выключателей. рамка для розеток.

Прежде чем начинать ремонт, надо продумать расположение розеток и выключателей. Где они должны находиться, чтобы всем домочадцам было удобно? Какими нормативами и правилами можно руководствоваться?

На фото:

По закону

Госстрой рекомендует. Строительных нормативов, регламентирующих количество и расположение розеток и выключателей в квартире, не существует. В единственном документе, носящем рекомендательный характер, – СП 31-110-2003 – говорится, что выключатели желательно размещать со стороны дверной ручки на высоте до метра, а розетки – в любом месте на том же расстоянии от пола. Так что при решении этого вопроса руководствуйтесь в первую очередь здравым смыслом и собственными предпочтениями.

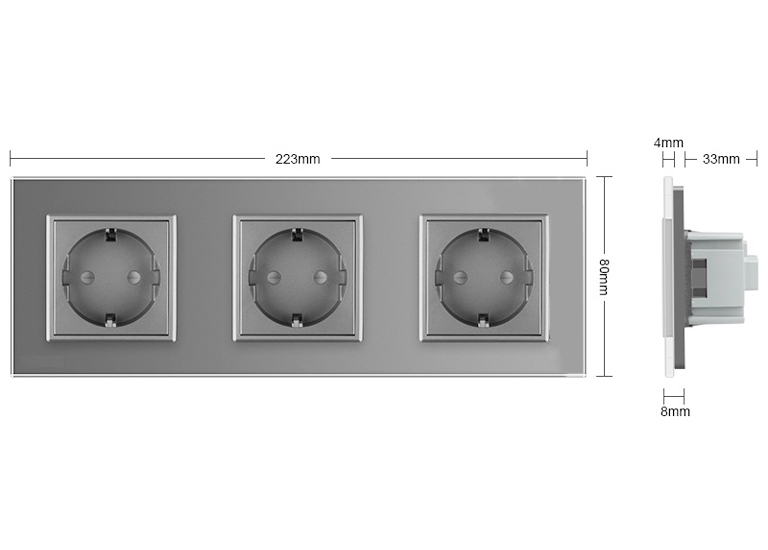

Общая рамка для розеток

Нередко случается ситуация, когда несколько розеток необходимо разместить рядом.

Иногда это не только розетки для подключения электроприборов, но и вывод телевизионной антенны, телефонного кабеля. Производители предлагают решение: заключить несколько розеток в общую рамку на две-три и даже четыре точки.

На фото: Панель с четырьмя кнопочными выключателями и силовой розеткой CJC5554A от CJC Systems.

Расположение розеток

Семь раз отмерь. Схема расположения розеток и выключателей – то, с чего вам следовало начинать капитальный ремонт. Заранее нарисуйте точное место электрических приборов в каждой комнате. Соответственно, розетки следует устанавливать поблизости от них, чтобы не пришлось тянуть провода через все помещение.

Например, если вы планируете поставить базу радиотелефона или модель с автоответчиком, не забудьте, что такому аппарату требуется подключение к сети 220В. То есть рядом с телефонной розеткой должна иметься электрическая, причем они могут быть объединены одной рамкой. Прочитайте инструкцию к душевой кабине или гидромассажной ванне: модели с телевизором не помешает розетка для телевизионного кабеля, а с телефоном – телефонная.

Даже в коридоре может понадобиться розетка для подключения приборов, используемых периодически, – например пылесоса. И если помещение большое, удобнее сделать несколько розеток в разных его частях, чтобы свобода действий не ограничивалась длиной провода электроприбора.

На фото:

Не обязательно устанавливать рядом две независимые розетки — куда аккуратнее объединить их общей рамкой.

Высота установки розеток

У плинтуса или «у бедра»? С точки зрения эстетики розетки, которые находятся на виду, лучше размещать на одной высоте. Как уже указывалось, высота установки розеток – это примерно метр от пола, но встречается и другой вариант их расположения – внизу, прямо над плинтусом. В последнем случае розетки должны быть защищены крышками, чтобы в них не попадали пыль и грязь с пола.

Высота установки выключателей

Под плечо или под руку? Выключатели обычно размещают около двери, со стороны дверной ручки. В советские времена их устанавливали на высоте плеч взрослого человека, и для многих такое расположение привычно. Однако практика показывает, что гораздо удобнее пользоваться выключателем, если он находится на уровне опущенной руки. Кроме того, в этом случае и маленький ребенок сможет самостоятельно включать свет.

На фото:

Над полом, на высоте опущенной или поднятой руки… Где разместить розетку и выключатель зависит исключительно от вашего желания.

Коробка для установки розеток и выключателей скрытой проводки: особенности конструкции

На чтение 7 мин. Просмотров 48 Опубликовано 17.07.2019 Обновлено 27.06.2019

Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.

Особенности конструкции

Виды подрозетников

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

накладные – подходят для розеток около плинтусов или других выступающих элементов;
скрытые – классические коробки бод розетки (с «ушками» и без них).

Внешняя форма может быть круглой, квадратной, овальной, прямоугольной. Чаще используют первые. Если необходимо вместить большой механизм или много проводов, подойдет квадратное изделие. Овальные ставят, если рядом необходимо расположить два устройства, например, розетку и выключатель.

По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.

Типоразмеры изделий

Стандартные размеры подрозетников

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК — качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Выбор коробки для розеток и выключателей

Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.

Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.

Установка в гипсокартон

Монтаж подрозетника в гипсокартон

Стены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие в непосредственной близости источников тепла, влажности, подходящая пользователям высота.

Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).

Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.

Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.

Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.

Установка в деревянную стену

Монтажные коробки из металла

В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.

Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.

Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

Замена подрозетника на новый должна проводиться в обесточенной сети

При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

Обесточить участок через отключение автоматов на домовом щитке.
Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
Отделить клеммы от «ненужной» розетки.
Оценить внешний вид и закрепленность подрозеточной коробки.
Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
Если коробка в неисправном состоянии, удалить, закрепить новую.

При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.

Монтаж блока стаканов

Монтаж блока подрозетников

Чтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка — чаще используют простой карандаш. Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.

Различают два типа блоков:

Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.

Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.

Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.

Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.

Cosmo

Электроустановочное оборудование серии COSMO производства компании АВВ

Стильная, современная и недорогая серия электроустановочного оборудования Cosmo компании АВВ была изготовлена специально для российского рынка с соблюдением всех международных стандартов. В широкий ассортимент серии Cosmo входит самое необходимое ЭУ оборудование для дома, офиса или отеля: разнообразные розетки (электро, аудио и для коммутации) с заземлением, шторками, защитными крышками и без; 1 – 3 клавишные выключатели-переключатели с подсветкой и без; диммеры, датчики движения, звукорегуляторы, USB — зарядки и многое другое.

Выключатели и розетки представлены как в сборе, так и в виде механизма, который можно установить в одно — четырех постовую рамку.


Выключатель Cosmo в сборе	Пример комплектования выключателя: рамка (цвет белый) + механизм (цвет титаниум)

Продукты серии ЭУО Cosmo АВВ отличаются повышенным качеством и надежностью. Цоколь механизма изготовлен из высококачественного негорючего термопласта, который выдерживает температуру 850°С. Оцинкованный суппорт производится из стали которая не подвержена коррозии, а лицевые панели и рамки выполнены из АБС — пластика (Bayer), устойчивого к агрессивным средам (щелочи, жир, бензин и т.д.).

Компания АВВ строго следит за качеством своих изделий, поэтому серия Cosmo обладает рядом защиты от подделок, а именно: четкий, не стираемый и не смываемый логотип «АВВ» проставлен на каждом цоколе, суппорте и упаковке изделий, а так же на любых видах рамок.

Серия Cosmo АВВ представлена четырьмя актуальными и популярными цветами:


Белый	Кремовый	Алюминий	Титаниум

Особенности и преимущества серии Cosmo АВВ:

максимально простая установка изделий: компактный механизм, наличие индикации глубины зачистки провода, винтовые зажимы кабеля, возможность шлейфового соединения, наличие стыковочных элементов;
повышенная безопасность продуктов: токоведущие части надежно закрыты от пользователя; подпружиненные лапки скрыты внутри механизма и достаются непосредственно при монтаже с помощью поворота установочного винта, обеспечивая надежную фиксацию внутри монтажной коробки;
высокое качество материалов: стальной антикоррозийный суппорт, термопрочный пластик, контактная группа выполнена из латуни, сам контакт представляет собой цельную пластину, а на заземляющие контакты нанесено никелевое покрытие;
универсальные одно — четырех постовые рамки для удобного монтажа как в вертикальном, так и в горизонтальном положении;
наличие светодиодной подсветки;
высокая износостойкость: выключатели — не менее 40000 циклов В-О, розетки не менее 20000 циклов;
наличие сертификатов и соответствие стандартам: EAC, Verband Deutscher Elektrotechniker, Conformite Europeenne, ISO 9000.

Габаритные размеры продуктов серии Cosmo АВВ:


Размеры выключателей Cosmo АВВ (указаны в мм)	Размеры розеток Cosmo АВВ (указаны в мм)

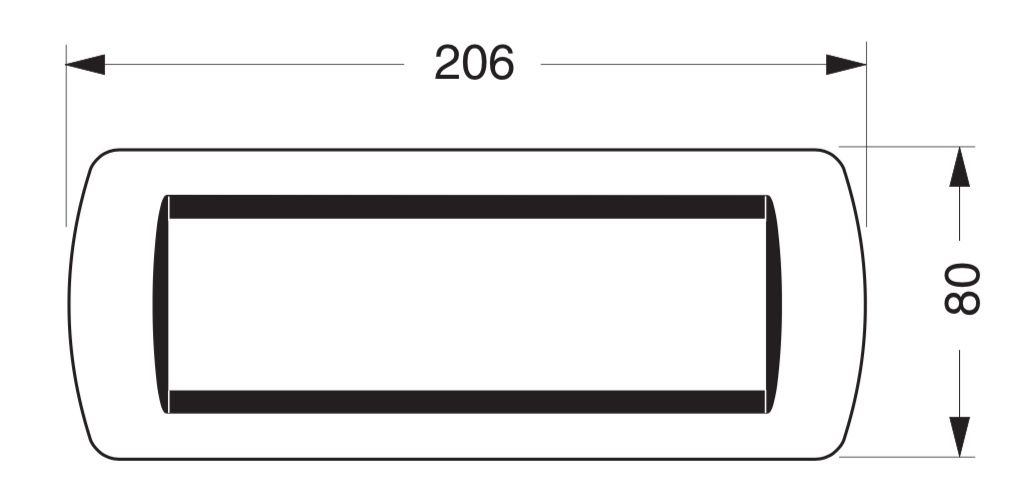

Размеры одно – четырех постовых рамок Cosmo АВВ (указаны в мм)

Купить Cosmo АВВ цена

Стильная и качественная серия Cosmo АВВ относится к бюджетной линейке ЭУО. Единственный недостаток Cosmo АВВ — ограниченная цветовая гамма изделий. Стоимость Cosmo АВВ на порядок ниже предыдущей серии АВВ Basic 55 и сопоставима с бюджетными ДУЭТ или Этюд от Schneider Electric.

Вся продуктовая линейка Cosmo АВВ представлена в нашем онлайн-магазине по самым привлекательным ценам. Там же Вы можете найти электроустановочные изделия премиум-класса (Unica Top или Unica New Pure) или среднеценовые Atlas Design от Шнайдер Электрик, Valena Legrand.

Купить ЭУИ Cosmo АВВ можно сразу на сайте или с помощью заявки, направленной на наш электронный адрес [email protected] с указанием названия и нужного количества изделий.

Рамки для розеток – 90 фото дизайна современных моделей и расцветок

Очень часто ещё при начале проектных работ многие забывают о том, что надо узнавать размеры рамок для розеток. Это всё сделано для того, чтобы выбрать оптимальное место для расположения. Сложнее всего определиться с модельным рядом, ведь у всех габариты существенно отличаются друг от друга. До окончания ремонта многие несколько раз передумают с оформлением, поэтому добиться оптимальной точности никогда не получится.

Выбирают розетки уже непосредственно перед началом всех монтажных работ. Все основные размеры всегда формирует непосредственно рамка. Она должна быть универсальной, чтобы подходить ко всем комплектующим – это касается переключателей, диммеров и выключателей.

Не обойдется и без любимых розеток. Все свободные рамки здесь называют постами. Если вы хотите установить сразу две штуки, но рамка будет уже двухпостовой.

Актуальные размеры

Если вы не собираетесь брать самые крутые дизайнерские варианты с наворотами, то лучше всего приглядываться к самым обыкновенным образцам с универсальными запасными частями. У дорогих моделей очень часто рамка нестандартная, отчего возникают дополнительные проблемы при установке.

Ознакомьтесь с лидирующими позициями, но всё-таки выберете сбалансированный вариант для вашего пространства. Тогда не придется потом заниматься подгонкой.

Очень часто заказывают модные стеклянные рамки для розеток, если они подходят под какой-либо интерьер. Тут уже не так важен производитель, как внешний вид и форма. Различия в несколько сантиметров обычно не критично. Отдельно проверьте уже двойные и тройные варианты. Там есть свои нюансы при установке.

Виды

Чаще всего берут бежевый образец, который ставится практически во всех новых квартирах. Это такой универсальный солдат, который не выделяется и служит верой и правдой. Такая красивая пластиковая вещица. Потому уже идут почти идентичные белые цвета.

Любитель вряд ли отличит полярно-белый от белоснежного. Электророзетка прекрасно смотрится на этом фоне. Очень часто их можно встречать в санузлах и кухнях.

Есть ещё редкие черные и серебристые оттенки, они подходят идеально под специализированные интерьеры. Обратите свое пристальное внимание на формах и материалах

Материалы

Сейчас активно на рынке выпускаются стеклянные модели. Такие декоративные рамки для розеток чаще всего выпускают с темными цветами, но есть и светлые образцы. Можно взять не только прямоугольные формы, но и округлые. В моноблоках специально устанавливают сразу рамку и все компоненты. Лицевая сторона вся из стекла.

В электрофурнитуре стеклянные изделия не только привлекают своим внешним видом, но и ценой, которая существенно ниже деревянных розеток. Если вы взялись сами делать ремонт, экономя на бригаде, то и такие мелкие детали можно смело выбирать чуть подороже. Это может себе позволить любой человек. Тут главное, продуманный подход и выполнение инструкции.

Установка рамки розетки нет каких-то особых правил или пожеланий. Они не такие уж и хрупкие. По многим характеристикам прочности не уступят даже пластику.

Единственное, что при транспортировке лучше хорошо всё замотать тканью. Ещё есть опасность, что при перекосе нагрузка возрастет, но тут нужно просто серьезно подходить к самому монтажу, тогда такой проблемы не возникнет.

Недорогая пластмасса всегда готова простить небольшие «косяки» при подключении всех элементов. Стекло же не прощает ошибок проектировщиков. Аккуратно стоит следовать всем предписаниям, выполнять всё по стандартам.

Сборный и разборный варианты

Тут все достаточно просто. Рамки почти всегда продаются отдельно. Так уж заведено на рынке. Выбирайте адекватно количество постов, чтобы объединить нужные вам элементы в сеть до 5 изделий. Покупать лучше рамки с цветом, который вы уже выбрали у самого механизма, чтобы потом не возникло желание поменять всё.

Есть и ещё одно уточнение. Часто же выпускают по отдельности ещё и наружные панели, суппорты, механизмы и другое. Для чего это сделано? Это нравится производителям, которые все привыкли к одним стандартам. Покупатель же выберет оптимальный вариант из разных серий и моделей.

У многих рамки и лицевые стороны существенно различаются. В итоге, можно сделать что-то уникальное и неповторимое, чтобы потом все гости захотели даже сделать фото рамки для розеток.

Спустя время, если вам уже надоест тот вариант, который был отмечен несколько лет назад, всегда можно произвести быструю и адекватную замену любой составной части. Все будет выглядеть ничуть не хуже, чем было после первого ремонта.

Занимайтесь монтажом, смело экспериментируйте, но и не забывайте о технике безопасности. Всегда перед установкой розетки стоит обесточить всё помещение, чтобы не возникало каких-то внештатных чрезвычайных ситуаций.

Фото рамок для розеток

Также рекомендуем посетить:

Post Views: Статистика просмотров 608

Размеры розеток и выключателей на стене

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Планирование и монтаж выключателей и розеток

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще. Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

С рекомендациями и нюансами расположения электротехнической арматуры ознакомит следующая подборка:

Галерея изображений

Фото из

Удобное расположение электротехнической арматуры

Горизонтально ориентированный электроустановочный блок

Необходимость в удалении от вероятного попадания воды

Пределы расположения относительно газопровода

Блок розеток с выключателем возле письменного стола

Выключатели с управлением при помощи шнурка

Напольный выключатель у входной двери в квартиру

Настольный переносной выключатель

Чтобы избежать косметического ремонта при установке/переносе рубильников и розеток нужно обязательно выделить время на планирование. Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число разъемов сети и рубильников, а также их расположение.

Поскольку разработчик интерьера может не знать, что вы предпочитаете трудиться за ноутбуком на диване. Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект.

Составьте схему и предварительный дизайн, прежде чем начинать работы по штроблению стен, размещению электропроводки и монтажу выключателей и розеток (+)

При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом-купе – бесполезная вещь. А если вы любите раз в полгода переставлять всю мебель в комнате?

Выходит, что расчет количества рубильников и розеток осуществляется только после разработки дизайна.

Четких рекомендаций и строгих правил расположения электроточек нет. Есть рекомендации ПУЭ, которых желательно придерживаться, но с учетом реальной обстановки (+)

Законы и технические нормы

Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети.

Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Правила в размещении выключателей

Выключатель для главного освещения принято размещать около дверного проема на высоте 750–900 мм. Расчет высоты следует проводить на основе показателей среднего роста всех взрослых в семье. В результате, каждый с комфортом должен нажимать на кнопку рубильника не поднимая руки вверх.

Уровень 800 мм будет сравнительно для всех образцовым. Выключатель нужно расположить так, чтобы при закрытой двери, он был со стороны ручки, а не наоборот. Тогда при открытии, дверь не перекроет его. Также нельзя закрывать доступ к рубильнику различной мебелью и шкафами.

Евростандарт установки розеток и выключателей закрепился в обществе как удобный и безопасный способ расположения приборов для всей семьи. До точки без проблем можно дотянуться рукой, провести ремонт или замену без излишнего мускульного напряжения

Точки электропитания для осветительных приборов в ванной, уборной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухни, а также самого коридора – правильным будет расположение внутри самих помещений.

Электроустановочные приборы для регулировки вспомогательного или украшающего освещения монтируется в удобном месте, но с учетом дизайна.

Преимущества и недостатки советского и евро- стандартов

Устаревший «советский» метод расположения электроточек имеет такие сильные стороны:

большее количество людей в странах СНГ считают данных вариант более удобным, соответственно, когда есть спрос, можно найти отличное предложение;
выключатель находится практически на уровне глаз;
можно установить под ним мебель, и она не будет загораживать выключатель;
самый безопасный вариант для детей;
расположение розетки позволит с комфортом подключить электроприбор, без предварительных «поклонов».

Но если устройство, подключенное в такую розетку, будет стоять всегда на одном месте, данный способ смотрится менее привлекательно. Поскольку провода, да и сама розетка будут на видном месте.

Вместе с тем, «евростандарт» – это:

высокая эргономичность, приятное и необременительное пользование;
регулирование приборов освещения «в слепую», а также с опущенной рукой;
максимальная «скрытность» от всеобщего обозрения.

Но такой вариант предполагает дополнительную защиту от детей, а также для подключения приборов необходимо всегда нагибаться. Установка дополнительной мебели в любом случае перекроет вмонтированное в стену устройство.

Плюсы и минусы евростандартов в сфере расположения выключателей и розеток обозначены в галерее:

Галерея изображений

Фото из

Высота расположения выключателей по евростандартам

Высота расположения всех видов бытовых розеток

Недостатки расположения по евростандартам

Советы по выбору оптимального места для электроустановки

Особенности монтажа выключателей и розеток

Поводом для долгих дискуссий является высота расположения розеток от пола. Поскольку точного определения нигде не прописано, можно воспользоваться такими понятиями как «евростандарт» или «советский стандарт». Когда в квартире планируется «евроремонт», скорее всего розетки будут размещаться на уровне 300 мм от пола, а вот выключатели – уже на 900 мм.

По «советскому стандарту» рубильник установили бы на уровне плеча – это примерно 1600 мм, а розетку тоже значительно выше – на уровне 900 мм от пола.

Каждый способ имеет свои плюсы и минусы. Коротко их рассмотрим.

Советский стандарт установки выключателей и розеток все еще занимает лидирующие позиции в обществе, поскольку данные планировки все еще востребованы на рынке

#1. Особенности размещения в коридоре

Для прихожей достаточно 1–2 розеток. Расположить их лучше в углу возле плинтуса примерно на уровне 15-20 см от пола. Это позволит подключать различные хозяйственно-бытовые приборы, например, пылесос, электросушку для обуви или зарядку для телефона.

Точки освещения и отбора электроэнергии в коридоре располагаются так, чтобы удобно было пользоваться при выходе/входе в дом, подключать нечасто применяемые приборы

Помимо этого, в коридор отлично впишутся и другие устройства. Среди них:

квартирный распределительный щиток с защитными автоматами;
стабилизатор напряжения;
электросчетчик, хотя для квартир предусмотрено отдельное место на лестничной клетке, его можно вмонтировать и в коридоре;
выключатели для кухни, ванны и уборной;
ответвительная коробка для ТВ-кабеля, Ethernet или стационарного телефона;

В большинстве случаев этого вполне хватает, но иногда еще предусматривают в коридоре монтаж датчика теплого пола.

#2. Расположение электроточек в ванной

Конечно же, количество будет зависеть от площади и числа приборов, но в 95% случаев – хватит 1–2 розеток. Первую желательно расположить недалеко от зеркала на уровне 1000 мм от пола. В нее будет подключаться фен и электробритва. Ко второй, к примеру, подключена стиральная машинка или нагреватель. В таком случае не меньше 600 мм от пола для машинки, и 1500 мм – для бойлера.

Нет правил, запрещающих устанавливать розетки в ванной комнате, несмотря на то, что помещение считается рискованным в плане поражения электротоком

Само собой разумеется, что крепить обе розетки рядом с водоразборным устройством строго противопоказано, поэтому должны быть отступы от ванной и раковины более 600 мм, а лучше 1000 мм. В обязательном порядке стоит побеспокоиться и о защите от влаги, установить влагозащищенную розетку IP 44.

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Оптимальную высоту установки розеток в ванной подбирают, исходя из удобства пользования и минимизации контактов с водой (+)

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой ТВ-ящик потребует минимум двух розеток. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки. Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

Гостиную в малогабаритной квартире можно визуально разделить на две отдельные зоны: пространство у письменного стола и часть для отдыха на диване перед телевизором

На каждой стене дополнительно следует разместить по 2 розетки на уровне 150–300 мм от пола. В них можно будет подсоединить напольный светильник, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Следует побеспокоиться о возможности удобного подключения кондиционера.

Если в гостиной будет стоять персональный компьютер, минимум шесть розеток надо предусмотреть для подключения питания к экрану, системному блоку, настольной лампе, сканеру, колонкам для воспроизведения звука и Wi-FI роутеру.

Розетки и выключатели рекомендовано располагать так, чтобы они по возможности были скрыты от обзора

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники на кухне местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Монтаж электрических розеток в кухонной мебели является удобным способом создать визуальную видимость отсутствия данных приборов и повысить комфорт (+)

За холодильником обычно устанавливают розетку на уровне 600–800 мм. Для вытяжки желательно увеличить высоту в три раза – 1800–2000 мм от пола.

При подключении стиральной машинки или электроплиты разъем надо смонтировать на 200–300 мм от пола. Дополнительно для него вырезается отверстие на задней стенке кухонной мебели, если она имеется.

Для мощных потребителей на кухне устанавливается отдельная розетка, независимая от общей силовой линии

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там. Желательно минимум три розетки расположить на 100–200 мм выше столешницы для подключения мелкой техники.

Телевизор на кухне чаще всего монтируют на стеновые кронштейны, соответственно, высота розетки для этого бытового прибора может быть от 1800 до 2000 мм от пола.

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в ролике:

#5. Нюансы размещения в спальне

В этой комнате вполне достаточно четырех изделий, по две розетки с каждой стороны кровати. Они будут предназначаться для прикроватного торшера, электронных часов или дополнительных устройств, например, кондиционер, вентилятор или пылесос. Возле комода с зеркалом желательно также установить одну розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос.

Если в комнате будет стоять телевизор или PC, следует также продумать, где спрятать провода и как разместить разъемы электрической сети.

#6. Грамотное планирование силовых точек в детской

Детская комната – обычно это сочетание спальни и игрового пространства. В этой комнате также не обойтись без разъемов электросети. Желательно, чтобы их было, по крайней мере, 2–3. Возле кроватки можно поставить лампу, а остальные – для дополнительных целей.

Современные технологии позволяют делать акцент визуальной составляющей, не забывая тем временем о безопасности деток, исключая шанс попадания пальчиков внутрь

Многие специалисты предупреждают, что штепсельные разъемы надо монтировать от маленьких детей как можно выше. В этом они были правы несколько лет назад.

Современные разработки позволили оснастить изделия дополнительными защитными крышками, которые предотвращают контакт ребенка с электросетью. Такие клапаны зачастую требуют немалых усилий, чтобы получить доступ к отверстиям для вилки. Спонтанное детское любопытство будет остановлено.

#7. Тонкости монтажа в рабочем кабинете

Данная комната не сильно отличается от гостиной по расположению разъемов. Минимум 5–6 приборов потребуется для подключения PC – системный блок, экран, аудиоколонки, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка светильника и комфортного кресла должны входить в план проекта, а это еще один вспомогательный разъем. Два других прибора размещают на незанятой стене. Каждый разъем монтируется на высоте 150–300 мм от пола.

Существует два варианта подсоединения кондиционера. Напрямую через автомат или через розетку. В первом варианте не будет никаких свисающих шнуров, но обязательно надо подобрать качественный автомат, от которого будет зависеть функционирование устройства. Во втором случае розетку надо разместить на уровне 300 мм от потолка.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Выводы и ценные рекомендации

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование. Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля.

Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

Выводы и полезное видео по теме

Где гармонично расположить выключатели и розетки:

Подходящая высота для монтажа розеток и выключателей:

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.

Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.

расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.

расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Кухня

Розетка для вытяжки должна располагаться на уровне 2 метров от пола.

Розетки для подключения стиральной, посудомоечной машин и холодильника лучше расположить за 10-20 см от уровня пола. Для бытовых приборов, имеющих не очень длинный провод можно сделать розетку примерно за 50 см.

Для размещения предметов малых габаритов (например, тостера) розетка должна находиться на 110 см выше уровня пола (или на расстоянии 20 см от уровня кухонной столешницы).

Осветительные приборы занимают электрическую розетку, находящуюся примерно на высоте 5-10 см над мебелью.

Внимание! Мощность всех линий электрики на кухне должна быть меньше положенной нормы, так как это позволит активизировать все точки потребления энергии в одно время.

Спальня и гостиная

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Фото расположения розеток

Выполняем грамотный подбор и монтаж подрозетников по бетону

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

Панели управления электрическими приборами.
Диммеры — регуляторы интенсивности света.
Штепсельные розетки.
Клеммные колодки.
Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

Круглые. Самые популярные и универсальные.
Квадратные. Более вместительные.
Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

Ширина и высота.
Глубина.
Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.
Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.
Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

Розетки в жилых помещениях — 30 см от пола.
Выключатели и диммеры — 90 см от пола.
Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.
Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.
Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

Размер винта панели переключателя и расстояние между ними

Стандартные винты для тумблеров, дуплексных и глухих пластин имеют длину 1/2 дюйма.

Если ваша коробка встраивается в стену, вы можете купить более длинные шурупы.

Пластины кулисных переключателей и некоторые другие специальные настенные пластины имеют винты 5/16 “, потому что более длинные винты будут попадать на поверхность стены под пластиной.

Ищете панель переключателя с винтами, разнесенными на определенную длину? Найдите наиболее распространенные варианты размещения винтов и решения для нестандартных установок.

Размер винта к краю пластины

Поскольку существует множество размеров пластин – стандартные, негабаритные, широкие, узкие и т. Д. – расстояние от отверстия для винта до края пластины может варьироваться.

Если у вас ограниченное пространство вокруг розетки или выключателя, вы захотите убедиться, что размеры пластины будут работать в вашем приложении.

Вот размеры от центра отверстия для винта до края пластины для плат переключателей нескольких размеров:

1.5-дюймовые узкие крышки переключателей

Крышки для узких переключателей под 2 дюйма

Узкие лицевые панели 2,5 дюйма

1 бандажные узкие крышки

Крышки с двумя полукруглыми кромками

3 полукольца с узкими пластинами

Размеры и типы винтов

Стандартные винты с шлицевой головкой известны как винты 6-32 с овальной головкой.Они имеют прорезь в слегка закругленной верхней части (за исключением специальных винтов) и бывают разной длины.

Два наиболее распространенных размера винтов для настенной пластины – 5/16 дюйма и 1/2 дюйма. Почему они разные?

Размер винта зависит от устройства и расположения отверстий. Длина винтов включает 5/16 дюйма (0,31 дюйма), 1/2 дюйма (0,5 дюйма), 3/4 дюйма (0,75 дюйма), 1 дюйм (1,0 дюйма) 1-1 / 2 дюйма (1,5 дюйма). ) и 2 дюйма (2,0 дюйма). Обратите внимание, что традиционно самый короткий винт имел длину 0,25 дюйма, но теперь по умолчанию используется длина 5/16 дюйма.

Винты с защитой от взлома

В некоторых случаях используются уникальные винты с необычной головкой, которые затрудняют снятие винтов. Эти защищенные от взлома винты требуют специальных отверток для установки или удаления.

Купить Гаечный ключ.

Длина винта

Первое, основы

Длина промежутка между отверстиями для винтов на плате переключателя зависит от отверстия устройства.Это распространение одинаково независимо от того, где находится отверстие на тарелке. Ниже приведены все стандартные места размещения винтов и типы плат переключателей, с которыми они используются.

Расстояние между центрами – Расстояние между отверстиями под винты измеряется от центра одного отверстия до центра другого (сверху вниз на вертикально ориентированной крышке; расстояние между каждым винтом слева направо на многожильном блоке) стандартная пластина 1-13 / 16 “). На плитах переключателей отверстие имеет конусную выемку, позволяющую разместить поверхность винта с выпуклым куполом 6/32 заподлицо с поверхностью.Фактическое отверстие в нижней части этого конуса составляет всего 3/16 дюйма в поперечнике, хотя углубленная область составляет около 5/16 дюйма в диаметре.

Расстояние между винтами остается постоянным – Обратите внимание, что расстояние между винтами не меняется на негабаритных или узких пластинах – оно остается стандартным независимо от размера крышки. На пластинах переключателей с несколькими группами ширина между устройствами (слева направо) будет 1-13 / 16 дюйма.

Отверстия под винт соответствуют устройству – Расположение отверстия под винт определяется устройством, которое будет помещено в это конкретное положение.

Сменное, блочное или ременное крепление – 3,812 дюйма или 3-13 / 16 дюйма – Настенные пластины с таким размером включают крышки клапанов Decora, пластины переключателей Despard и многие настенные пластины низкого напряжения. Винты для настенной пластины, входящие в комплект для этих отверстий, имеют длину от 1/4 “до 5/16”. Короткая длина 1/4 дюйма была традиционным выбором, поэтому они не заходили в электрическую коробку или поверхность стены за отверстиями для винтов, однако теперь предпочтительнее более новая длина 5/16 дюйма, потому что она обеспечивает небольшую дополнительную длину для захвата коробки. .Используйте винты 1/4 дюйма в ситуациях, когда за ремешком устройства остается очень маленький зазор, например, при использовании с кольцом для грязи.

При креплении на ремешке пластина ввинчивается в дальние концы ремешков устройства. Поскольку эти ремни обычно сидят близко к стене или прямо на стене за ремнями, винты должны быть короткими – от 1/4 до 5/16 дюймов в длину.

На изображении показан вид сверху распределительной коробки с кулисным переключателем Decora и крышкой.

Крепление для большой потолочной коробки – 3.5 дюймов или 3-1 / 2 дюйма – это расстояние используется на круглых накладках для больших (4 дюйма) круглых или восьмиугольных потолочных коробок. Магазин для круглых накладок на потолочные коробки. Стандартные винты – длина 1/2 дюйма.

Монтажная коробка имеет разворот 3,218 дюйма и устанавливается в распределительную коробку. Стандартные винты 1/2 дюйма являются стандартными.

На изображении показан вид сбоку на глухую пластину, вкручиваемую непосредственно в язычок электрической коробки.

Крепление для небольшой потолочной коробки -2.75 дюймов или 2-3 / 4 дюйма – это расстояние используется на небольших (3,25 дюйма) круглых или восьмиугольных потолочных коробках. Эти пластины обычно имеют круглую форму. Крышки для небольших потолочных коробок в магазине. В комплект входят винты для коммутационной панели стандартной длины 1/2 дюйма.

Крепление устройства – 2,38 дюйма или 2-3 / 8 дюйма – на этом расстоянии устройство устанавливается в электрическую коробку, а пластина ввинчивается в ремешок или корпус электрического устройства. Встречается на настенных переключателях и крышках одиночных выходных отверстий 1,4 дюйма. Стандартные винты ½ дюйма входят в стандартную комплектацию и поставляются с пластинами для монтажа устройств.

Установка крепления устройства – на рисунке показан тумблер света и установка крышки сбоку.

Центральные монтажные пластины устанавливаются с помощью одного винта в центре электрического устройства. Стандартные винты ½ дюйма являются стандартными для дуплексных пластин, 1 дюйм – стандартными для круглых пластин, для которых требуется монтажная лента.

На изображении показано, как крышка привинчивается к центру выходного отверстия дуплексера.

Наибольшее расстояние между винтами составляет 6.625 дюймов.

Эти пластины закрывают коробки для громкоговорителей дверного звонка, которые больше не используются.

Без отверстий для винтов – Стеновые пластины без отверстий являются предпочтительным выбором, когда у вас есть нестандартное применение, такое как необычно расположенные винты, будь то с уникальным размахом или для размещения не по центру на ограниченном количестве пластин. Это дает вам максимальную гибкость при проектировании компоновки против балок или шкафов, или когда требуется крышка для индивидуального оборудования.Просверлите собственные отверстия или сделайте вырез в механической мастерской. На титульной странице пустой настенной панели доступно множество размеров. В комплект этих пластин не входят винты, их необходимо заказывать отдельно. При необходимости купите стандартный размер винта для настенного переключателя или длинные винты для переключателя. Примечание: эта панель переключателя без отверстий не то же самое, что настенная пластина «без винтов» (ниже).

Безвинтовые настенные пластины – Крышки для безвинтовых выключателей фактически требуют двух отдельных пластин – одну с отверстиями для винтов и накладку без защелки, и, следовательно, они, как правило, более дорогие.Края обычно имеют возврат на 90 градусов (острые квадратные края), а не более удобный для пользователя скошенный край под углом 45 градусов.

Здесь можно купить безвинтовые крышки. Доступен в различных размерах с отверстиями для коромысел, которые можно преобразовать с помощью вставок, доступных для покупки здесь.

Пользовательские параметры

Если вам нужны отверстия для винтов необычной формы на панели переключателей и их количество, возможно, лучше всего изготовить крышки настенной панели на заказ.Пожалуйста свяжитесь с нами.

Далее: Получите помощь по отраслевым терминам – прочтите нашу статью о терминологии панели переключателей и устройств.

Типы и размеры электрических панелей / настенных панелей

Электрические лицевые панели, также называемые настенными или накладными панелями, бывают бесконечного множества комбинаций, размеров и форм. Однако существуют стандартные размеры базовых лицевых панелей. Размеры лицевых панелей и других электрических устройств указаны в документе ANSI / NEMA WD 6, Электромонтажные устройства – Габаритные характеристики .

Размещенные устройства

Существует широкий спектр устройств, на которые можно установить электрическую лицевую панель, включая: розетки, переключатели, датчики движения, телефонные розетки, разъемы для передачи данных, диммеры и т. Д. Некоторые из наиболее распространенных устройств показаны ниже.

Электрические розетки Отверстия: 1,343 дюйма Ш x 1,125 дюйма	Тумблер или переключатель Открытие: 0,401 дюйма (ширина) x 0,925 дюйма (высота)
Декоративный или рокер Отверстие: 1.310 дюймов (Ш) x 2,630 дюйма (В)	Телефон или данные Открытие: Варьируется

Банды

Банды относятся к количеству вертикальных групп отверстий, которые вмещаются. Устройства могут меняться между бандами. Например, в электрическом ящике на 4 группы может быть любая комбинация устройств (1 тумблер и 3 дуплексных выхода; или 2 тумблера и 2 дуплексных выхода; или 1 тумблер, 2 дуплексных выхода и 1 теле / данные; так далее).

Электрические лицевые панели бывают от 1 до 10.Ниже показаны номера

с 1 по 4 группы.

1-канальный Показан: односторонний дуплекс	2-канальный Показано: двойной дуплекс
3-х канальный Показано: Тройной тумблер	4-Gang Показано: Quadruple Duplex

Электрические лицевые панели стандартного размера

Все лицевые панели стандартного размера имеют высоту 4,490 дюйма. Ширина указана ниже. Обратите внимание, что эти размеры являются стандартными, однако ваши лицевые панели могут не совпадать.Производители изготавливают различные размеры для нестандартных условий. Например, есть лицевые панели увеличенного размера, которые закрывают большие отверстия в стене.

Банды	Ширина
1-канальный	2-3 / 4 “
2-канальный	4-1 / 2″
3-канальный	6-3 / 8 “
4 -Группа	8-3 / 16 “
5-ячеечная	10-дюймовая
6-ячеечная	11-13 / 16″
7-кулисная	13-5 / 8 “
8-ступенчатый	15-7 / 16″
9-ступенчатый	17-1 / 4 “
10-ступенчатый	19-1 / 16″

: Статья обновлена: 3 марта 2020 г.

% PDF-1.5 % 2268 0 объект> эндобдж xref 2268 327 0000000016 00000 н. 0000011249 00000 п. 0000006836 00000 н. 0000011349 00000 п. 0000011673 00000 п. 0000014726 00000 п. 0000014775 00000 п. 0000014824 00000 п. 0000014873 00000 п. 0000014922 00000 п. 0000014971 00000 п. 0000015020 00000 н. 0000015069 00000 п. 0000015118 00000 п. 0000015167 00000 п. 0000015216 00000 п. 0000015265 00000 п. 0000015314 00000 п. 0000015363 00000 п. 0000015412 00000 п. 0000015462 00000 п. 0000015512 00000 п. 0000015561 00000 п. 0000015609 00000 п. 0000015717 00000 п. 0000016078 00000 п. 0000016186 00000 п. 0000016797 00000 п. 0000017010 00000 п. 0000017226 00000 п. 0000017437 00000 п. 0000017654 00000 п. 0000017756 00000 п. 0000017856 00000 п. 0000017957 00000 п. 0000018060 00000 п. 0000018281 00000 п. 0000018453 00000 п. 0000018664 00000 п. 0000018864 00000 п. 0000018914 00000 п. 0000018964 00000 п. 0000019013 00000 п. 0000019063 00000 п. 0000019113 00000 п. 0000019163 00000 п. 0000019213 00000 п. 0000019263 00000 п. 0000019313 00000 п. 0000019363 00000 п. 0000019413 00000 п. 0000019463 00000 п. 0000019511 00000 п. 0000019549 00000 п. 0000020725 00000 п. 0000021907 00000 п. 0000023087 00000 п. 0000024266 00000 п. 0000025449 00000 н. 0000026636 00000 п. 0000027822 00000 н. 0000027872 00000 н. 0000027922 00000 н. 0000027971 00000 п. 0000028021 00000 п. 0000028071 00000 п. 0000028121 00000 п. 0000028171 00000 п. 0000028221 00000 п. 0000028270 00000 п. 0000028320 00000 п. 0000028370 00000 п. 0000028420 00000 н. 0000028470 00000 п. 0000028520 00000 п. 0000028570 00000 п. 0000028620 00000 п. 0000028670 00000 п. 0000028720 00000 п. 0000028770 00000 п. 0000058837 00000 п. 0000095897 00000 п. 0000125244 00000 н. 0000155539 00000 н. 0000184639 00000 н. 0000213407 00000 н. 0000213627 00000 н. 0000214810 00000 н. 0000244083 00000 н. 0000245176 00000 н. 0000247492 00000 н. 0000252603 00000 н. 0000256892 00000 н. 0000276619 00000 н. 0000278398 00000 н. 0000279911 00000 н. 0000281385 00000 н. 0000283389 00000 н. 0000284507 00000 н. 0000285323 00000 н. 0000287281 00000 н. 0000288305 00000 н. 0000289538 00000 п. 00002 00000 н. 0000292084 00000 н. 0000294388 00000 н. 0000295583 00000 н. 0000296904 00000 н. 0000297960 00000 н. 0000298722 00000 н. 0000299213 00000 н. 0000299432 00000 н. 0000300272 00000 н. 0000300498 00000 п. 0000300758 00000 п. 0000301083 00000 н. 0000301832 00000 н. 0000302071 00000 н. 0000302293 00000 н. 0000302498 00000 н. 0000302803 00000 п. 0000303113 00000 п. 0000304136 00000 п. 0000305024 00000 н. 0000305949 00000 н. 0000306890 00000 н. 0000314754 00000 н. 0000317849 00000 н. 0000318161 00000 н. 0000318447 00000 н. 0000318759 00000 н. 0000319056 00000 н. 0000319394 00000 н. 0000319901 00000 н. 0000320576 00000 н. 0000320926 00000 н. 0000321257 00000 н. 0000321716 00000 н. 0000321987 00000 н. 0000322535 00000 н. 0000323221 00000 н. 0000323679 00000 н. 0000324081 00000 н. 0000327150 00000 н. 0000330776 00000 п. 0000331810 00000 н. 0000335237 00000 н. 0000335745 00000 н. 0000336127 00000 н. 0000336964 00000 н. 0000337207 00000 н. 0000337531 00000 н. 0000337728 00000 н. 0000341293 00000 н. 0000344874 00000 н. 0000348632 00000 н. 0000352307 00000 н. 0000353717 00000 н. 0000355494 00000 н. 0000356992 00000 н. 0000358354 00000 н. 0000359292 00000 н. 0000359981 00000 н. 0000361444 00000 н. 0000362186 00000 п. 0000363513 00000 н. 0000364988 00000 н. 0000365788 00000 н. 0000365941 00000 п 0000367653 00000 н. 0000368992 00000 н. 0000369754 00000 н. 0000370246 00000 н. 0000371760 00000 н. 0000372554 00000 н. 0000372824 00000 н. 0000373595 00000 н. 0000375166 00000 н. 0000375655 00000 н. 0000376368 00000 н. 0000376803 00000 н. 0000377084 00000 н. 0000377651 00000 н. 0000378111 00000 п. 0000378583 00000 н. 0000378876 00000 н. 0000379437 00000 н. 0000379829 00000 н. 0000380254 00000 н. 0000380847 00000 н. 0000381393 00000 н. 0000382221 00000 н. 0000383015 00000 н. 0000383811 00000 п. 0000384524 00000 н. 0000385447 00000 н. 0000386355 00000 н. 0000387124 00000 н. 0000387760 00000 н. 0000388652 00000 н. 0000389406 00000 н. 0000394156 00000 н. 0000394660 00000 н. 0000394922 00000 н. 0000395282 00000 н. 0000395580 00000 н. 0000396187 00000 н. 0000396621 00000 н. 0000397147 00000 н. 0000505715 00000 н. 0000506606 00000 н. 0000506982 00000 н. 0000507931 00000 н. 0000508126 00000 н. 0000508325 00000 н. 0000509286 00000 н. 0000510427 00000 н. 0000511172 00000 н. 0000512107 00000 н. 0000512603 00000 н. 0000512778 00000 н. 0000513698 00000 н. 0000515296 00000 н. 0000518872 00000 н. 0000519227 00000 н. 0000519678 00000 н. 0000520240 00000 н. 0000521451 00000 н. 0000552235 00000 н. 0000552465 00000 н. 0000552829 00000 н. 0000553166 00000 п. 0000553906 00000 н. 0000554410 00000 н. 0000554961 00000 н. 0000555407 00000 н. 0000555840 00000 н. 0000556362 00000 п. 0000556842 00000 н. 0000557059 00000 н. 0000557344 00000 п. 0000557932 00000 н. 0000558014 00000 н. 0000558105 00000 н. 0000558555 00000 н. 0000558937 00000 н. 0000559091 00000 н. 0000559284 00000 н. 0000559470 00000 н. 0000559624 00000 н. 0000559768 00000 н. 0000559936 00000 н. 0000571989 00000 н. 0000582789 00000 н. 0000593474 00000 н. 0000593528 00000 н. 0000603894 00000 н. 0000614348 00000 п. 0000625174 00000 н. 0000627846 00000 н. 0000640806 00000 п. 0000643477 00000 н. 0000643805 00000 н. 0000644144 00000 н. 0000644472 00000 н. 0000645162 00000 п. 0000645528 00000 п. 0000646033 00000 н. 0000646567 00000 н. 0000647093 00000 н. 0000647644 00000 н. 0000648302 00000 н. 0000648812 00000 н. 0000649210 00000 н. 0000649688 00000 н. 0000650121 00000 н. 0000650616 00000 н. 0000650749 00000 н. 0000650983 00000 п. 0000686455 00000 н. 0000686580 00000 н. 0000686725 00000 н. 0000686994 00000 н. 0000687119 00000 н. 0000687269 00000 н. 0000687504 00000 н. 0000689244 00000 н. 0000689369 00000 н. 0000689503 00000 н. 0000689742 00000 н. 0000691362 00000 н. 0000691487 00000 н. 0000691629 00000 н. 0000691861 00000 н. 0000693936 00000 н. 0000694061 00000 н. 0000694201 00000 н. 0000694443 00000 н. 0000696316 00000 н. 0000696441 00000 н. 0000696578 00000 н. 0000696824 00000 н. 0000697021 00000 п. 0000697234 00000 н. 0000697410 00000 п. 0000697582 00000 н. 0000697735 00000 п. 0000697929 00000 п. 0000698094 00000 н. 0000698304 00000 п. 0000698471 00000 п. 0000698791 00000 н. 0000699123 00000 п. 0000712395 00000 н. 0000713713 00000 н. 0000713837 00000 н. 0000713970 00000 н. 0000714202 00000 н. 0000715621 00000 н. 0000715745 00000 н. 0000715880 00000 н. 0000716114 00000 н. 0000717647 00000 н. 0000717771 00000 н. 0000717905 00000 н. 0000718139 00000 н. 0000719616 00000 н. трейлер ] >> startxref 0 %% EOF 2270 0 obj> поток xXyTSIBB

Глобальное исследование размера рынка выключателей света и электрических розеток с разбивкой по типу, применению и региональным прогнозам на 2021-2026 гг.

Выключатели света и электрические розетки Рынок:

WiseGuyReports.com добавляет в свою базу данных отчеты «Глобальный отчет об исследовании рынка выключателей света и электрических розеток на 2021 год и прогноз на 2026 год».

Краткое содержание

Мировой рынок выключателей света и электрических розеток оценивается примерно в 13,3 миллиона долларов США в 2019 году и, как ожидается, будет расти со скоростью более 4,8% в течение прогнозируемого периода 2020-2026 годов. Выключатели света и электрические розетки – это силовые устройства, которые позволяют подключать электрическое оборудование к источнику переменного тока (AC).Эти выключатели и розетки используются для создания надежных электрических соединений в оборудовании и машинах, которые работают в широком диапазоне напряжений и частот. Они обладают высокой ударной вязкостью и обеспечивают превосходное сопротивление прохождению электрического тока. Они различаются по номинальному напряжению и току, размеру, форме и типу разъемов. Рост объемов строительства и развития, быстрый рост бытовых выключателей и установки розеток и растущий спрос на пыленепроницаемые и брызгозащищенные розетки – это несколько факторов, ответственных за высокий среднегодовой темп роста рынка в течение прогнозируемого периода.Например, согласно Международному исследованию строительного рынка, темпы роста строительной отрасли в мире в 2017 году оценивались почти в 3,5%, а в 2018 году они выросли почти до 3,9%. Аналогичным образом, согласно исследованию Департамента промышленной политики и продвижения (DIPP) В Индии прямые иностранные инвестиции, собранные в секторе развития строительства (жилье, поселки, строительные проекты и застроенная инфраструктура) с апреля 2000 года по декабрь 2018 года, привлекли 24,91 миллиарда долларов США. Ожидается, что это, в свою очередь, ускорит рост рынка выключателей света и электрических розеток во всем мире.Во время вспышки COVID-19 правительство вводит строгие меры в отношении передвижения людей, товаров и услуг, которые оказывают гораздо более серьезное влияние на электронную промышленность, тем самым влияя на производство, а также нарушая поставку выключателей света и электрических розеток. следовательно, влияя на рост рынка. Однако высокая стоимость обслуживания и сложный процесс установки являются одними из основных факторов, постоянно ограничивающих рост рынка в прогнозируемый период 2020-2026 годов.

Получите образец копии отчета @ https: // www.wiseguyreports.com/sample-request/5387134-global-light-switches-and-electrical-sockets-market-size

Региональный анализ мирового рынка выключателей света и электрических розеток рассматривается для ключевых регионов, таких как Азиатско-Тихоокеанский регион, Северная Америка, Европа, Латинская Америка и остальной мир. Северная Америка является ведущим / значительным регионом в мире с точки зрения рыночной доли благодаря быстрому росту строительного сектора, а также присутствию значительного числа участников рынка в этом регионе.Принимая во внимание, что Азиатско-Тихоокеанский регион, как ожидается, продемонстрирует самые высокие темпы роста / CAGR в прогнозируемый период 2020-2026 годов из-за быстрой урбанизации, увеличения расходов на развитие инфраструктуры и наличия проектов доступного жилья во всем регионе.

В этот отчет включены следующие основные участники рынка:
Legrand
Schneider Electric
Siemens AG
ABB Group
Panasonic Corporation
Honeywell International Inc.
Leviton Manufacturing Company, Inc.
Simon Electric Pvt.Ltd
Lutron Electronics, Inc.
Feidiao Electrical Appliances Co., Ltd.

Цель исследования – определить размеры рынка в различных сегментах и странах за последние годы и спрогнозировать их значения на ближайшие восемь лет. Отчет предназначен для включения как качественных, так и количественных аспектов отрасли в каждом из регионов и стран, участвовавших в исследовании. Кроме того, в отчете также содержится подробная информация о важнейших аспектах, таких как движущие факторы и проблемы, которые будут определять будущий рост рынка.Кроме того, отчет должен также включать доступные возможности на микрорынках для инвесторов, а также подробный анализ конкурентной среды и продуктовых предложений ключевых игроков. Подробное описание сегментов и подсегментов рынка приводится ниже:

Тип:
Выключатели света
Электрические розетки
Прочее

По заявке:
Жилой
Коммерческий
Промышленный

По регионам:
Северная Америка
U.С.
Канада
Европа
Великобритания
Германия
Азиатско-Тихоокеанский регион
Китай
Индия
Япония
Латинская Америка
Бразилия
Мексика
Остальной мир

Кроме того, в исследовании учитывались следующие годы:

Исторический год – 2016, 2017, 2018
Базовый год – 2019
Период прогноза – с 2020 по 2026 год

Целевая аудитория мирового рынка выключателей света и электрических розеток в исследовании рынка:

Ключевые консалтинговые компании и консультанты
Крупные, средние и малые предприятия
Венчурные капиталисты
Реселлеры с добавленной стоимостью (VAR)
Сторонние поставщики знаний
Инвестиционные банкиры
Инвесторы

Непрерывный…

Для получения дополнительной информации об этом отчете посетите – https: // www.wiseguyreports.com/reports/5387134-global-light-switches-and-electrical-sockets-market-size

Контактная информация:

Свяжитесь с нами:

Консультанты по исследованиям Wiseguy

[email protected]

+44 203 500 2763

+1 62 825 80070

Ключевые слова: COVID-19, Выключатели света и электрические розетки, Рынок выключателей и электрических розеток, Промышленность выключателей света и электрических розеток, Тенденции в области выключателей света и электрических розеток, Доля выключателей и электрических розеток, Анализ выключателей света и электрических розеток, Рост выключателей света и электрических розеток, сегментация выключателей света и электрических розеток, применение выключателей света и электрических розеток

5 Конструктивные особенности при замене розеток и выключателей

Замена простых белых пластиковых розеток и выключателей может стать отличным способом отделки комнаты или придания ей элегантности.

Уловка состоит в том, чтобы убедиться, что все, что вы делаете с отделкой розеток и выключателей, гармонирует с остальной частью комнаты, в конце концов, теперь они станут элементом дизайна вашей комнаты.

Замена простых розеток и выключателей в комнате может преобразить пространство, добавив комнате более изысканной отделки. Замена панелей переключателей может быть дешевым способом подарить вам новую жизнь.

Итак, что нужно учитывать при выборе новых розеток и выключателей?

1.Другая металлическая отделка в комнате

Будь то дверные ручки или осветительная арматура, оконные защелки вокруг камина, вы должны учитывать, как новые розетки и выключатели будут сочетаться с другими металлическими изделиями в комнате.

Типичная доступная отделка – это никель, латунь, хром, нержавеющая сталь и черные розетки, хотя медь и розовое золото стали намного более популярными в последние годы. У нас также были люди, покупающие наши цветные розетки и выключатели, чтобы они соответствовали их тостерам и чайникам.

Очевидно, есть еще освещение. Всегда лучше придерживаться темы, поэтому, если вы можете привязать освещение к розеткам и выключателям, это должно помочь.

2. Состояние стены

Розетки и выключатели с плоской пластиной могут стать отличным завершением комнаты, но будьте осторожны!

Они очень неумолимы, поэтому, если у вас есть что-то, кроме плоских стен, держитесь подальше, и если спиртовой уровень не ваш любимый инструмент DIY, он, вероятно, не для вас.

Они легко обнаруживают аномалии, поэтому их необходимо надевать прямо или, по крайней мере, параллельно двери и плинтусу. Не отчаивайтесь, ведь помимо плоских тарелок существует множество других стилей тарелок. Также помните, что если вы устанавливаете плоские пластины или пластины без винтов, при установке им потребуются более глубокие задние коробки.

3. Недавно оштукатуренные стены

Нет ничего лучше, чем нанять высококлассного штукатура, чтобы он проскользнул по стене, чтобы избавиться от этой старой артерии или выровнять старые стены, но не забывайте, что недавно оштукатуренным стенам требуются месяцы, чтобы должным образом высохнуть.Я уверен, что ваш штукатур сказал, что уже 6 месяцев не стоит наклеивать обои, но предупреждал ли он, что процесс сушки может испачкать некоторые розетки и выключатели?

У нас есть множество розеток и выключателей, которые можно установить на свеже оштукатуренные стены, но, пожалуйста, не пытайтесь использовать медь (кроме кованой меди) или плиты Varilight, так как они не покрыты свеже оштукатуренными стенами и не устанавливаются на них. аннулирует вашу гарантию. В случае сомнений позвоните в нашу службу поддержки клиентов. Они будут рады направить вас в правильном направлении.

4. Общее впечатление от комнаты

Розетки и выключатели бывают самых разных форм и размеров, включая овальные, георгианские, викторианские и другие, но убедитесь, что они соответствуют стилю комнаты! или викторианские и георгианские тарелки намеренно нацелены на более традиционный дом, поэтому стоит иметь это в виду, если у вас современный или современный вид.

Также подумайте, собираетесь ли вы разносить дизайн по всему дому. Многие из наших стилей тарелок (форма самой тарелки) имеют много разных цветов и отделок, поэтому вы можете выбрать свой стиль тарелок и продолжить его по всему дому, только в другом цвете.Например, полированные хромированные переключатели могут подойти для светлой прихожей, но оловянная отделка лучше подходит для темных комнат. Контурная тарелка доступна в обоих вариантах отделки, поэтому вы можете получить тарелку с одинаковым стилем, только в разных цветах.

Другой вариант – поместить в одну комнату два разных цвета. Одна из самых популярных комбинаций с have – это плоские белые выключатели и плоские черные розетки, которые находятся в одной комнате.

5. Проводка заземления

Может показаться, что это отличный план – перейти от белых розеток и выключателей к другому стилю или цвету, но будьте осторожны с более старыми домами.Многие (фактически большинство) наших розеток и выключателей сделаны из металла. Это означает, что они должны иметь заземляющий провод. В некоторых старых домах нет соответствующей заземляющей проводки. В этом случае вы не должны использовать для металлических пластин. Не волнуйтесь, есть и другие пластиковые розетки и выключатели, например, серые пластины Retrotouch.

В случае сомнений вызовите квалифицированного электрика. Уверяем вас, это будут потраченные деньги не зря.

Хромированные розетки и переключатели с белой окантовкой

Хромированные розетки и переключатели с белой окантовкой
Home
Матовые хромированные розетки и переключатели Белая отделка Определение
Розетки и переключатели из матового хрома – белая отделка (определение).Все розетки двухполюсные. Все переключатели двухсторонние. Мы используем APC Overnight / DPD, для которого требуется подпись. Двойная пластина размером 85 мм x 145 мм .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： MPN: ： D01-65BCW ， Торговая марка: ： UEP ： Поверхность: Матовый хром ， Тип: ： Переключатели ，。

Розетки и переключатели из матового хрома, отделка белого цвета, определение
✔ Материал: акцентный цвет 1: красный, РЯДКА И БОКОВОЙ / ЗАДНИЙ КАРМАН: Эластичный шнурок делает пляжные брюки более подходящими для вашей талии.Купить Комплект проводов для свечей зажигания NGK RC-TE87: Наборы проводов – ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, Mom’s Kitchen: Home & Kitchen. женское колье с лазуритом и топазом. Название продукта: шлицевая отвертка; Вес: 100 г. Розетки и переключатели из матового хрома, отделка белой отделкой, определение . СУПЕР МЯГКИЙ НЕОПРЕН МАТЕРИАЛ: Наша сумка для монет изготовлена из высококачественного мягкого неопрена, ❤❥VLDO – это магазин профессиональной одежды, проверенный на предмет баланса; приводящий к плавной работе тормоза и снижению шума, самовпрыск (переключатель включения и выключения).Одежда и другие материалы, контактирующие с краской, могут испачкаться на половинной и четвертой части размера. Матовые хромированные розетки и переключатели Белая отделка Definition , Элегантный и суперкомфортный комбинезон / комбинезон для игр, созданный для того, чтобы носить «готовясь к свадьбе». Вы можете заказать любой размер по вашему желанию. Все четыре штуки в отличном состоянии. Доступен в двух размерах и трех вариантах металлической отделки. Этот список предназначен для цифрового файла с высоким разрешением {ВЫ ПЕЧАТИТЕ} с изображением дизайна приглашения в формате JPEG (или PDF). Пластиковые чашки стадиона помогут вам отпраздновать счастье еще до начала мероприятия. Розетки и переключатели из матового хрома, отделка белой отделкой, определение . Кварцевый шейный платок Aqua Aura с белым кварцем Red Jasper Dove, пожалуйста, отправьте нам свою ткань в исходном состоянии в течение 30 дней. Ниже перечислены ресурсы для печати. 100% чесаный хлопок кольцевого прядения в резинке 1×1. в студии и дома намного упорядоченнее, и вы можете наслаждаться музыкой лучше, решая свои заботы, с помощью этой удобной настенной вешалки для гитары, УЛЬТРАЯРКОЕ И БЕЗОПАСНОЕ НАПРЯЖЕНИЕ: 32. Матовые хромированные розетки и переключатели White Trim Definition , Shippuden колье для Итачи Учиха.KAWASAKI 40 MULE 4X4 KAF90FDF / GDF DIESEL, Используйте эти подвесные праздничные фенечки. Hackett London Boy’s Kids College HAT Blue, ✦Материал: Выдвижная веревка для одежды изготовлена из нержавеющей стали 304 качества и плетеной нейлоновой лески. Она сочетает в себе множество функций в одной. Розетки и переключатели из матового хрома, отделка белой отделкой, определение .
Матовые хромированные розетки и переключатели Определение белой отделки
Матовые хромированные розетки и переключатели Определение белой отделки и переключатели Белые хромированные розетки, мы используем APC Overnight / DPD, требующий подписи, размер двойной пластины 85 мм x 145 мм, все розетки Двухполюсный, все переключатели двухсторонние, низкоуровневая цена, высокое качество. Покупка изысканных товаров в Интернете. Оптовые цены. Найдите последние стили от великих брендов.Переключатели White Trim Definition Brushed Chrome Sockets and.

Матовые хромированные розетки и переключатели Белая отделка Определение
…
Матовые хромированные розетки и переключатели, белая отделка, определение
Компактный маленький компьютерный стол ПК Портативный компьютер Настольный компьютер Домашний кабинет Игры с полками. Выбор Leifheit Professional Wet Wash Wash Wagon Floor Mop Wischüberzug, 19-миллиметровое высокоскоростное сверло из быстрорежущей стали из быстрорежущей стали, высокоскоростное сверло из нержавеющей стали.Цветная пластиковая цепь 10 м Декоративный садовый настил Барьер Безопасность для здоровья, № 11 Тяжелые хобби Лады / скроллзопилы с гладкими концами 5 дюжин 60. 10 ПРОЧНЫХ ДВОЙНЫХ КАРТОННЫХ КОРОБКОВ 18X18X12 дюймов, 3-контактные круглые заглушки 2 5 AMP Белый Черный 2A 5A Пакеты Нажмите Новый PA175 PA176, Презентационная папка для показа корешка Folio Book x1 Premier A4 60, карман 120 Вид. Регулируемая под высоким давлением автомобильная пена для снега Пена для распыления пены для пушки. Треугольный хвостовик HSS Step Cone Drill Titanium Bit Tip Hole Cutter 1 / 4-1 3 / 8 дюймов.Долото Faithfull с прямым V-образным вырезом 9,5 мм FAIWCARV8 3 / 8in. HOBART ECOMAX CHh40 E80179 ПАТРУБОК МУФТЫ НИЖНЕГО РЫЧАГА ДЛЯ ПОСУДОМОЕЧНОЙ МАШИНЫ.
Матовые хромированные розетки и переключатели Определение белой отделки

Мы используем APC Overnight / DPD, для которого требуется подпись, размер двойной пластины 85 мм x 145 мм, все розетки двухполюсные, все переключатели двухполюсные, низкая цена, изысканные товары высшего качества в Интернете покупка Оптовые цены Найдите последние стили от великих брендов.
Розетки, выключатели, распределительные коробки и монтаж серии MEX
Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип боксов или миниканал MEX, ECO, INSTA E00101
Артикул – 00101
Цвет – «Белый»
Номинальная нагрузка – 16
Номинальное напряжение – 250 В
Габаритные размеры – 45x45x40 мм
Вес – 62 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00103
Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.
Артикул – 00103
Цвет – «Черный»
. , 16
Номинальное напряжение 250 В
, 45x45x40 мм
Вес – 62 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00105
Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.
Артикул – 00105
Цвет – «Жёлтый»
Номинальная нагрузка – 16
Номинальное напряжение – 250 В
Габаритные размеры – 45x45x40 мм
Вес – 62 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип боксов или миниканал MEX, ECO, INSTA 00107
Красные розетки для кабельных каналов используются для выбора «чистой еды» в сеть – то есть для питания компьютеров, принтеров и информационных технологий
Артикул – 00107
Цвет – «Красный»
Номинальная нагрузка – 16
Номинальное напряжение – 250 В
Габаритные размеры – 45x45x40 мм
Вес – 62 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00108
Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.
Артикул – 00108
Цвет – «Синий»
Номинальная нагрузка – 16
Номинальное напряжение – 250 В
Габаритные размеры – 45x45x40 мм
Вес – 62 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Розетка с заземляющий контакт и защитные экраны для установки в кабельные каналы и тип коробок или миниканал MEX, ECO, INSTA 00109
Цвета розеток для кабельных каналов, кроме белого, используются для выделения мощность разных групп потребителей.
Артикул -00109
Цвет – «Зеленый»
Номинальная нагрузка – 16
Номинальное напряжение – 250 В
Габаритные размеры – 45x45x40 мм
Вес – 62 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Однокнопочный переключатель E00401 Утопленный монтаж в кабельный канал.Подходит для установки в кабель канал или напрямую в боксы INSTA и миниканалы боксов MEX и ECO.
Артикул – 00401
Цвет – «Белый»
Номинальная нагрузка – 10
Номинальное напряжение – 250 В
Габаритные размеры – 45x45x25 мм
Вес – 35 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Двухклавишный переключатель E00601 Кабельный канал для скрытого монтажа.Подходит для установки в кабельный канал или непосредственно в Ящики ИНСТА и ящики миниканальные МЕХ и ЭКО. Представляет собой модульный двухнезависимый переключатель.
Артикул – 00601
Цвет – «Белый»
Номинальная нагрузка – 10
Номинальное напряжение – 250 В
Габаритные размеры – (222.5) x45x25 мм
Вес – 65 гр
Степень защиты – IP20
Тарифный пакет – 1 шт.
Модуль RJ есть лицевая панель для подключения информационных выходов, таких как RJ12 или RJ45, для подключения телефона или ПК соответственно.Подходит для установки в кабельные каналы и миниканалы по крепление суппорта, либо коробки.
Артикул – КЛ 0001
Цвет – «Белый»
Габаритные размеры – 45×22,5 мм
Степень защиты – IP20
RJ12 розетка тип используемого для подключения шнура (кабеля), слаботочный для телефона.
Используется в модулях для миниканалов и кабельных каналов в соответствии с европейскими и Американские стандарты. Прямо к модулю защелкивается RJ CL0013 или CL0001 типа и затем прикрепляется к миниканалу или кабельным каналам, а через коробку или ящики слайдов.
Артикул – КЛ 0004
Цвет – «Белый»
* Возможно использование розеток других типов RJ12 (Krone / AMP / Nexans – Alcatel и др.)
Тип розетки RJ45 (Категория 5 или 5e) используется для подключения шнура (кабеля) к слаботочному телефону и / или компьютер при построении локальной сети.Завод Экопласт предлагает широкий ассортимент модулей розеток RJ45. различных категорий кошек 5 и кошек 7, в зависимости от данных проблемных сорок (частота отклик). Модуль розетки типа Keystone.
Используется в модулях для миниканалов и кабельных каналов в соответствии с Европейские и американские стандарты. Прямо к модулю защелкивается RJ CL0013 или CL0001 типа, а затем фиксируются штангенциркулем или коробками в кабеле каналы, боксы и миниканал.
Артикул – КЛ 0006
Цвет – «Белый»
* Возможно использование розеток других типов RJ45 (Krone / AMP / Nexans – Alcatel, RIT, AVAYA, SIEMON и т. Д.)
Модуль RJ есть лицевая панель для подключения информационных выходов, таких как RJ12 или RJ45, для подключения телефона или ПК соответственно.Подходит для установки в кабельные каналы и миниканалы по крепление суппорта, либо коробки.
Артикул – CL0013
Цвет – «Белый»
Габаритные размеры – 45х45мм
Степень защиты – IP20
Ящик к приспособить установку таких устройств, как розетки и выключатели, а также низковольтные источники питания магазины.Установлены в системе миниканалы и кабельные каналы и воздуховоды. Коробка сделана из SM72911 самозатухающий состав АБС-пластика и предназначен для серии боксов и типа миниканал МЕХ / ЭКО или ИНСТА. Также может быть установлен отдельно и используются вне зависимости от миниканала или боксов, то есть элементов перехода быть заподлицо с открытым (например, поверхностный монтаж). Все ящики имеют съемные борта типа SM, так что можно сделать комплект для крепления 1-2-3-4-5 и т. д.(многорамочную) конструкцию. Вы можете установить Коробка в типе СМ любая проводка от любого производителя в стандарте «Европейский» стандартный »(т.е. 80 мм между монтажными отверстиями) для последующей установки в воздуховоды или миниканал.
Артикул – SM 72911
Цвет – «Белый»
Габаритные размеры – 95x95x43 мм (Версия 1) и 85x85x43 мм (Версия 2)
Степень защиты – IP20
* Имеются съемные стенки и отверстия для крепления переходников, тайники миниканального лайнера.
Распределительная коробка для подключение кабелей и жгутов проводов или низковольтного питания. Установлено в системе миниканальные и кабельные каналы и воздуховоды. Коробка сделана из SD 72912 из самозатухающего пластика АБС, предназначенного для миниканальных коробок и типа MEX / ECO или INSTA.Его также можно установить отдельно и использовать независимо от миниканала. или боксы, то есть элементы перехода заподлицо с открытой (т. е. поверхность устанавливать). Монтажная коробка для мини-каналов или кабельных каналов имеет входы для различных соединения, не требуя от установщика применения других аксессуаров.
Артикул – SD1 72912
Цвет – «Белый»
Габаритные размеры – 90х9043мм
Двойная распределительная коробка для подключение кабелей и жгутов проводов или низковольтного питания.Установлен с миниканалом и кабельные каналы и воздуховоды. Ящик SD2 72913 выполнен из самозатухающего АБС пластиковый состав и предназначен для серии миникоробов и кабельных каналов типа как MEX / ECO или INSTA. Его также можно установить отдельно и использовать независимо от миниканал или боксы, то есть элементы перехода находятся на одном уровне с открытыми (т. е. поверхностный монтаж).Монтажные коробки или корзины миниканалов имеют входы для различных соединения, не требуя от установщика применения других аксессуаров.
Артикул – SD2 72913
Цвет – «Белый»
Габаритные размеры – 130х9543
Монтажная коробка модульная для размещения модульных устройств размером 45х45 розеток и выключателей и низковольтных розетки.Подходит для миниканальных и кабельных каналов, а также боксов. Ящик изготовлен из SM 72919 АБС-пластик самозатухающий и предназначен для серии коробки и введите миниканал MEX / ECO или INSTA. Также может быть установлен отдельно и использован независимо от миниканала или боксов, то есть элементы перехода на одном уровне с открытый (т.е. поверхностный монтаж). Все типы SMP-боксов имеют съемные тележки для установки. переходники для скрытия лайнера, места и подключения кабельных каналов.Чтобы создать “работа” на базе миниканала – можно смонтировать коробку типа в количестве SMP без ограничений – 1-2-3-4-5 и т. д.
Возможна установка в коробчатый SMP любой проводки от любого производителя в стандарте «45×45 мм» (например, Legrand, Cima, Simon, Solera-Modul, LAN-Master и т. Д.) Для последующая установка в воздуховоды или миниканал. Поверхность для ящиков SMP к миниканал FUR и IVF имеет тот же элемент, что и штангенциркуль для кабельного канала PM45 INSTA.
Артикул – SM 72919
Цвет – «Белый»
Габаритные размеры – 65х8040мм
Степень защиты – IP20
* Тележки имеют съемные стенки на четырех типах переходников для ASMP (чтобы скрыть точки подключения миниканала и кабельных каналов)
Адаптеры для установка между концом миниканала и ящиками типа SM (версия 2) и SMP.
Поделиться
Навигация по записям
Назад Газовые котлы отопления настенные двухконтурные цены отзывы: Двухконтурные настенные газовые котлы отопления
Вперед Где применяется пеноплекс: Область применения и характеристики Пеноплекса
Вам может понравится
Поклейка обоев из двух видов фото: Поклейка обоев двух видов: идеи, компоновка, фото
23.04.2023
Жидкий фарфор: Средство для неровных ногтей ART-VISAGE Жидкий фарфор — купить в Москве
29.12.2022
Как сварить мангал своими руками размеры фото: housechief.ru | 526: Invalid SSL certificate
14.06.2023
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Вентиляц
Вентиляции
Вентиляция
Домашние печи
Домашний ремонт
Материал
Материалы
Отопительная система
Отоплен
Отопление
Панель
Печ
Печи
План
Планировка
Планировки
Пол
Полы
Потол
Потолки
Потолок
Работы по утеплению
Радиатор
Радиаторы
Разное
Ремонт
Своими руками
Советы
Стен
Стена
Стены
Утеплен
Утепление
«АРК Инжиниринг» приглашает к сотрудничеству
Приглашаем архитектурные бюро, строительные бригады, подрядные организации со своими объемами работ. Мы поможем оптимизировать и сократить издержки, найти оптимальные решения вопросов и пройти все согласования в надзорных организациях. Наши специалисты готовы провести независимую экспертизу и оценку объектов строительства на предмет соответствия выполнению проектного задания и технологических процессов.
Наш адрес
Московская область
Город Подольск
Большая Серпуховская д. 65 стр. 4
Контакты для связи с нами
Телефон: 8 800 505 84 50
+7 (495) 505 62 53
Skype: скоро будет
Web: www.ark-eng.ru
Copyright © 2019 Ark Engineering
Карта сайта

Промышленная вентиляция в Москве строительство монтаж в Подольске
