Разводка газовых труб - газ отопление вода электричество

    Газ в частном доме – важнейшее условие комфортного быта. Проложив по участку магистраль с голубым топливом, ее вводят в здание. Последняя монтажная операция – разводкаРазводка газовых труб газовых труб к потребителям (котлу, плите, колонке, бойлеру).

    Владельцу усадьбы будет полезно узнать об основных правилах, регламентирующих эту работу. Личный контроль дисциплинирует исполнителей и помогает избежать досадных ошибок.

Как выполняется разводка газовых труб внутри дома

    В проектной документации трасса газопровода по участку должна быть проложена таким образом, чтобы труба входила в стену нежилого помещения. Для этой цели оптимально подходит котельная. Из нее удобно всего выполнять внутреннюю разводку газа.

    В существующих постройках правила допускают прокладку трубы через жилые помещения. Это касается ситуаций, когда планировка здания не позволяет выбрать иной вариант. Газопровод, именуемый в этом случаем транзитным, не должен иметь запорной арматуры и резьбовых соединений. Данное требование вполне логично. Оно объясняется необходимостью исключения утечки газа в жилые комнаты.

    Для ввода газопровода в дом в капитальной стене бурят отверстие и ставят в него стальную гильзу (футляр). Зазоры, образовавшиеся между гильзой и стеной, герметизируют эластичным материалом (резиновой втулкой или силиконом). Концы гильзы должны выступать из стены на расстояние не менее 3 см. Сразу отметим, что делать ввод трубы через фундамент, а также прокладывать ее под ним запрещается.

    Основной способ внутренней разводки – открытый. Конечно, внешний вид газовой магистрали не украшает помещения. Однако с этим приходится смириться, поскольку данное требование продиктовано соображениями безопасности.

    Хорошая новость для владельцев, уделяющих большое внимание эстетике интерьера, состоит в том, что правила допускают скрытую прокладку. Ее выполняют в штробах (бороздах), прорезаемых в поверхности стен. Их закрывают легко демонтируемыми экранами, снабженными вентиляционными отверстиями. Стыковка трубной разводки (резьбовой и сварной), проложенной внутри штробы, не разрешается. Все внутренние газопроводные трубы, включая проложенные скрытым способом, обязательно окрашивают водостойкими красками. В точках подключения трубы к газовому оборудованию правила требуют ставить запорные краны.

Способ соединения труб    Основной способ соединения сегментов труб внутри здания – электросварка. Резьбовые и фланцевые соединения допускаются только для монтажа газовых и учетных приборов, запорных устройств и регуляторов давления. Нормативы требуют размещать разъемные соединения только в местах, где есть свободный доступ для их осмотра и ремонта.

Чего нельзя делать при внутренней разводке газовых труб

Запреты, регламентирующие монтажные операции, выглядят так.

  1. Не допускается монтаж газовой разводки в вентиляционных шахтах.
  2. Тонкостенные газовые трубы не должны пересекать дверные и оконные проемы.
  3. Газопровод от поверхности пола должно отделять не менее 2 метров.
  4. Длина гибких участков магистрали не может быть более 3 метров при обязательном обеспечении максимальной плотности стыков.
  5. Прокладывать трубы разрешается в хорошо вентилируемых помещениях, высотой не менее 2,2 метра.
  6. В труднодоступных для осмотра и ремонта местах делать разводку запрещается. Исключение – легко демонтируемые конструкции стенной обшивки.
  7. Вентиляцию кухни, в которой будет сделана разводка газовых труб, нельзя совмещать с другими жилыми помещениями.
  8. Отделку потолка и стен, расположенных вблизи газовой трубы, нужно выполнять из негорючих материалов.
  9. Крепление внутреннего газопровода должно быть надежным. Для этой цели должны использоваться стальные скобы и хомуты, снабженные резиновой прокладкой.

Существует ряд требований, касающихся взаимного расположения разводки газа и других инженерных коммуникаций, бытовой техники и оборудования. Перечислим их:

  1. При параллельной прокладке расстояние между газовой трубой и электрокабелем должно быть не менее 25 см. В случае их пересечения зазор должен составлять не менее 10 см.
  2. Распределительный электрощит должен отстоять от газопровода минимум на 50 см.
  3. От открытой шины электрической проводки до газовой трубы должен быть обеспечен разрыв не менее 1 метра.
  4. Не рекомендуется размещать в непосредственной близости от разводки газа морозильные камеры и холодильники. Труба, проходящая за холодильником, ухудшает вентилирование его радиаторной решетки. В результате может произойти перегрев и поломка бытового прибора.
  5. Не следует выполнять монтаж газовых труб за газовой колонкой, а также близко размещать их к нагревательным приборам и газовой плите.
  6. В помещении кухни запрещается прокладка трубной магистрали по полу, под раковинами и рядом с посудомоечными машинами.

Разводка газа в частном доме в Москве и области

Услуги разводки газа в частном доме в Москве и Московской области по официальному договору с гарантией результата и соблюдением жестких сроков. Разведение газовых труб по всем помещениям любого загородного дома, подключение котлов и систем отопления. Предлагаем комплексные системы газификации.

Разводка газопровода по частному дому – часть строительно-монтажных работ, выполняется после согласования проекта в установленном порядке. Здесь важно расположение мест выхода газопровода из земли и установки газопотребляющего оборудования (плиты, котла). Существенную экономию бюджету при проведении работ по разводке газопровода в частном доме приносит размещение цокольного ввода (выхода из земли) вблизи ввода газопровода в газифицируемое помещение. В тоже время желательно, чтобы газоиспользующее оборудование размещалось в смежных помещениях, но при этом исключить транзитную прокладку газопровода по не газифицируемым помещениям.

Выполняя разводку газопровода по частному дому, следует учесть дополнительные меры безопасности, которые в вопросах газификации лишними не бывают: установить систему автоматического контроля загазованности с клапаном-отсекателем, а датчики вывести во все помещения, в которых устанавливается газопотребляющее оборудование. После клапана- отсекателя устанавливается газовый счетчик, затем осуществляется разводка газопровода до газопотребляющего оборудования. Если оборудование установлено в разных частях дома, то разводка выполняется по фасаду.

100%-я гарантия подключения вашего дома к магистральному газопроводу!

Заключая договор с группой компаний «ЭНЕРГОГАЗ», вы получаете гарантию проведения газа к частному дому в четко установленные сроки.

Работы по разводке газа в частном доме осуществляются под ключ: заключение официального договора, получение технических условий (договора на технологическое присоединение), разработка проекта газификации, согласование проекта со всеми заинтересованными инстанциями, строительство газопровода, сдача газопровода приемочной комиссии, заключение договоров на пуско-наладочные работы и техническое обслуживание, врезка и пуск газа.

Регион работы: Москва, в том числе Новая Москва, а также все районы Московской области.

Газовые трубы в частном доме нормативы

Чтобы газифицировать загородный дом, необходимо собрать соответствующие документы и разрешения. К тому же, есть разница между подключением к централизованному газопроводу и работой газового оборудования от баллонного газа. Если подключать газовый баллон или группу баллонов, то пакет документов будет другим. В любом случае, для проведения газа в доме необходимы не только документы, но и сложные и небезопасные работы, поэтому все процессы, начиная с оформления разрешений и заканчивая операциями по физической газификации частного дома, рекомендуется доверить профессионалам. Стандартами и нормативами СНиП 2.04.08-87 СНиП 31-02 утвержден пошаговый регламент газификации и нормы газификации своего дома, отступление от которого грозит административным наказанием. Автономная газификация загородного дома





Газификация дома поэтапно

  1. Начинают газифицировать дом с оформления соответствующих ТУ, которые выписываются региональным управлением газовой службы. Согласно закона, вам предоставят эту документацию в течение 10 рабочих дней, бесплатно, в порядке очередности;
  2. Далее необходимо составить проект газифицируемых помещений и зданий, и эту работу следует оставить профессионалам – проектным бюро с соответствующей спецификой;
  3. Получив на руки ТУ от службы газа, хозяин дома заключает с ней договор на составление проекта по газообеспечению;
  4. Готовая проектная документация согласовывается с техническим отделом региональной службы газа, затем заключается договор на проведение трубопровода и газоснабжение дома.
Состав сооружений магистрального газопровода



Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

  1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.
Прокладка подземного газопровода

  1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.
Надземная транспортировка газа по трубам



Правила ввода газа в дом при подключении к центральному газопроводу

  1. Трубы газа, проходящие над поверхностью земли, монтируются на высоте ≥ 35 см от грунта до нижней части трубы. Эти требования касаются прокладки надземных трасс на приусадебном участке в отдаленности от подъездных транспортных путей и пешеходных дорожек;
  2. Основная труба газовой магистрали низкого давления оснащается запорной арматурой рядом с придомовым патрубком ввода на высоте ≤ 1,8 м от поверхности грунта;
  3. Между трубами газа и другими трубными коммуникациями расстояние выдерживается с учетом возможности проведения будущих работ по монтажу/демонтажу, ремонту и профилактике;
  4. За пределами дома баллоны с газом хранятся только в металлическом шкафу, установленном около стены здания. Шкаф устанавливается на бетонный, металлический, асбоцементный или другой негорючий фундамент, поверхность основания должна возвышаться над грунтом на 100 или более миллиметров. От газового шкафа до оконных и дверных проемов, расположенных на первом этаже дома, соблюдается расстояние ≥ 0,5 м, от оконных и дверных проемов подвала или цокольного этажа, от дверей погреба, от скважины или колодца, от септика или выгребной ямы – ≥ 3 метра. Основной ввод труб газа в здание от группы газовых баллонов в дом располагается в стене того помещения, где будет смонтировано газовое оборудование;
  5. При монтаже индивидуальной резервной установки со сжиженным газом глубина ее погружения в грунт должна быть ≥ 0,6 м для участков с сезонным промерзанием почвы, и ≥ 0,2 м для регионов без промерзания грунта. Расстояние берется от земли до верхней части установки. Если грунтовые воды на участке подходят близко к поверхности, то установку гидроизолируют, а фундамент делают более заглубленным и возвышенным. От установок с сжиженным газом трубы к дому необходимо прокладывать подземным способом.
Проект подключения и ввода газовой магистрали в дом

Требования к газовым трубам

И для наземного, и для подземного трубопроводов газифицированного участка правила разрешают применение металлических или полимерных труб:

  1. Полимерные изделия абсолютно устойчивы к контактам с всевозможными химическими соединениями и агрессивными средами. Материал эластичен, прочен и надежен, ПВХ и другие полимеры для газовых трасс в 7-8 раз меньше весят, чем металлические изделия, не проводят ток, поэтому их не нужно дополнительно защищать от электрохимической коррозии. Укладываются и состыковываются полимерные трубы просто, гарантийный срок эксплуатации изделий – составляет 50 лет и более. Полимерные трубы рекомендуются к эксплуатации в северных регионах страны;
  2. Соблюдая правила и нормы строительства газопроводов, трубы для ввода газа в дом и для газопровода внутри дома используют только металлические, из стали. ПВХ и другие полимерные изделия запрещено эксплуатировать при температуре на улице ниже -500С, а также в сейсмоопасных регионах. Кроме того, запрещено прокладывать полимерные трубы по воздуху.
Требования к газораспределительным сетям



Нормы и правила прокладки газовых магистралей

Технические и эксплуатационные требования, которые обязаны соблюдать работники службы газ при проведении и подключении централизованного или баллонного газа к жилому зданию:

  1. Подземная прокладка газового трубопровод на приусадебном участке проводится на глубине 1,25-1,75 м от поверхности;
  2. На месте ввода газовой трубы в здание глубина укладки уменьшается до 0,75-1,25 м;
  3. Ввод магистрали в дом производится через отверстие в стене или в фундаменте, защищенное отрезком металлической трубы;
  4. Высота потолка в помещении с газовым оборудованием должна ≥ 2,2 м;
  5. Помещение, отведенное под газовое оборудование, должно иметь естественную и принудительную вентиляцию;
Схема газоснабжения жилого дома с использованием надземного резервуара



Требования к автономному газопроводу

Если провести газ в загородный дом от центрального газопровода нет возможности, то газификация дома проводится подключением баллонного газа – одного баллона или группы, по соответствующей схеме, через редукторы для понижения давления в газопроводе. Баллоны заряжаются сжиженным пропан-бутаном, стандартный объем одного баллона – 50 или 80 л.

Обычно при среднем расходе одного баллона газа на семью из 4-х человек его хватает на один месяц (не считая отопительного сезона). Хранятся газовые баллоны в отведенном за домом месте, в металлическом шкафу, чтобы соблюсти максимальную безопасность эксплуатации и противопожарную безопасность.

Через редуктор баллон подключается к газовой плите или котлу и остальным газовым приборам в доме. Если эксплуатируется группа баллонов, то через специальный регулятор давления, преобразующий высокое давление в низкое, и коммутирующий газ со всех баллонов в один газопровод, газ поступает в дом по металлической трубе, закрепленной снаружи дома, и через отверстие в стене подается в помещение с газовым оборудованием. Подключение баллонного газа к жилому дому



Места ввода газовой магистрали в дом рассчитываются при составлении проекта, металлический шкаф для хранения газовых баллонов крепится на фундаменте и к стене дома. Прокладывая газовую трубу от шкафа к зданию, необходимо соблюдать следующие правила:

  1. Металлический газопровод прокладывается на высоте ≥ 2,5 м;
  2. Трубы крепятся к стенам дома хомутами и анкерами;
  3. Трубы не должны проходить по окнам и дверным проемам.

Обычно баллонный газ подключают только для работы газовой плиты, так как отопление на сжиженном газе будет стоит очень дорого. Но проблема с газовым отоплением от баллонного газа решается установкой специальной системы автономной газификации. Проект газоснабжения частного дома согласно СНиП

Нормативная документация

Правила и нормативы газификации загородных домов регламентируются СП 42-101-2003, СНиП 2.04.08-87 снип 31-02, СНиП 2.07.01-89, согласно которым газовые магистрали подразделяются на внутренние и внешние.

Газификацию жилых домов разрешено проводить специализирующимся на этих работах компаниям и организациям, имеющим разрешение на проведение опасных работ с газовым оборудованием. Такие организации обязаны строго следить за соблюдением нормативов и требований снип, и выполнять правила регламентной документации МЧС и энергетических служб.

К внутренним газовым сетям относятся магистрали, находящиеся в непосредственной близости от газового оборудования, установленного в доме. Проект подвода газа к дому согласно СНиП



Проводя газификацию загородного дома, следует опираться на следующие нормативные требования:

  1. Если устанавливается газовый котле мощностью ≤ 60 kW, то высота потолка в помещении должна быть ≥ 2,4 м;
  2. Окна в помещении котельной должны занимать не меньше 0,8 м2, или 0,03 м2 на 1 м3;
  3. При предположительной работе одного котла (без аварийного дублирования) площадь котельной должна быть ≥ 7,5 м2, при установке двух котлов – 15 м2;
  4. Если в подвальном помещении дома устанавливается котле мощностью ≥ 60 kW, то в помещении необходимо смонтировать сигнализатор загазованности;
  5. При работе на кухне двухкомфорочных газовых плит объем кухонного помещения должен быть ≥ 8 м3, при работе четырехкомфорочных плит – 15 м3;

При проведении газификации загородного дома обязательно необходимо исследовать состояние дымоходных путей и вентиляционных ходов, чтобы предотвратить скопление дыма и газа при работе газовых агрегатов.

Газификация загородного дома решает проблемы отопления, приготовления пищи, пользования горячей водой в бытовых и технических целях. Использование газа в быту – это практично, дешево и удобно, тем более, что газоснабжение – это экологически чистое мероприятие.

правила соединения, изоляции и технология укладки

На стадии строительства газовая система внутри дома проектируется как единое целое для всех квартир. В новых многоквартирных домах часто есть общая система, в к ней поквартирно в индивидуальном порядке подключаются все жильцы. Внутренние ремонтные работы так же часто требуют внесение изменений в первоначальный проект. При этом монтаж газовых труб в квартире или частном доме относят к работам повышенной опасности. Чтобы не допустить аварийной ситуации ни на этапе выполнения работ, ни во время эксплуатации, требуется выполнение всех нормативных требований от создания проекта до проверки качества соединения элементов системы.

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Важно! Вносить изменения в существующую систему газоснабжения многоквартирного дома стихийно запрещено на законодательном уровне.

Заказчик должен представить, кроме технических документов, следующую информацию:

  • что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
  • предположительные варианты расположения всех подключаемых приборов;
  • сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
  • пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

  • газовые трубы в жилых комнатах не устанавливают;
  • задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
  • система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
  • в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.
Проверка качества работ

СНИП, формирование проекта, итоговая документация

*

Для многоквартирных домов жесткие нормы установки газового оборудования:

  • газопроводные системы не должны пересекаться с дверными, оконными проемами, вентиляционными магистралями и шахтами;
  • трубы прокладываются на высоте не ниже 2 м от уровня поля;
  • высота потолка в комнатах с газовым оборудованием более 2,2 м;
  • длина гибких участков трубопровода ограничена;
  • расстояние между газовым и электрооборудованием любого типа регламентируется правилами установки электрооборудования;
  • доступ не только к отдельным узлам, но ко всей системе должен быть свободный, для проведения ремонтных, профилактических работ;
  • между комнатой с приборами, работающими на газе, и другими помещениями должна быть преграда в виде двери или любой перегородки;
  • комната имеет окно с форточной или вентилирующий режим, действующую приточно-вытяжную вентиляцию;
  • тип крепления труб (крючок, кронштейн, хомут, подвеска) и расстояние между точками крепления определяется СНИП.
Схема проекта для кухни

Обратить внимание! Если система монтируется под сжиженный газ, предусматривается уклон от 3 градусов.

Проектная организация начинает работу, если предоставлен пакет документов. Он формируется

  • из нотариально заверенной копии технического паспорта на квартиру;
  • экспертного заключения, оформленного актом, по дымоходной трубе из горгаза;
  • разрешения на подключение из архитектурно-планировочной организации; всей технической документации на газовые приборы (сертификаты соответствия, технические паспорта).

Но можно, не самостоятельно собирать документы, а самого начала предоставить возможность это выполнять специальным бюро. Тогда заказчик получает готовый проект со всеми согласованиями, а так же сметой, стоимостью. Дополнительно необходимо оформить договор на проведение технического надзора.

После получения проекта выполняются монтажные работы. Последний этап ввода в действие нового газопровода состоит из таких шагов:

  1. Составить пакет исполнительно-технической документации.
  2. Провести проверку правильности и качества выполненных работ комиссией в составе заказчика, исполнителя работ, представителей горгаза.
  3. Опломбировать газовый счетчик.

Представители горгаза имеют право постоянного контроля за работой  газового оборудования.

Опломбировка счетчика представителем горгаза

Какие трубы выбрать

*

Выбор труб для газопровода в жилых домах любого типа ограничен гостами и в расчет берется газонепроницаемость, прочность к механическим повреждениям. Это могут быть стальные или медные трубы. Внутреннюю разводку между приборами в отдельных случаях разрешается осуществлять за счет использования армированных трубок из вулканизированной резины или сертифицированных гибких шлангов.

Газопровод внутри дома относится к системе с давлением до 0,05 Па, что классифицируется как низкое. Такие системы обслуживаются трубами общего назначения, относящиеся к электросварным прямошовным.  При выборе трубы ориентируются на параметры:

  • внешний и условный (внутренний) диаметр. Это значение зависит от особенностей проекта, а не от типа трубы;
  • выбор оптимального типа соединения, которым считается сварное. Для этого подходят и медные, и стальные трубы. В местах установки запорной арматуры, газовых и контрольно-измерительных приборов допускается фланцевое, резьбовое соединение, стыковка муфтой;
  • трубы из меди имеют возможность соединения с помощью пресс-фитингов;
  • медные изделия более дорогие, но обладают лучшими антикоррозийными показателями перед стальными. Они имеют более эстетичный вид даже в неокрашенном состоянии.

Важно! Пластиковые трубы внутри помещений устанавливать не только противоправно, но и опасно: соединение элементов системы газовых труб при усадке здания может стать не герметичным, действие ультрафиолетового излучения разрушает пластик.

Газовые трубы

Диаметр труб

Рекомендованные параметры труб представлены в таблице

Название обиходноеОбозначениеДиаметр внешний, ммДиаметр внутренний, мм
Дюйм с четвертью1 1/442,332
Дюймовая133,525
Трехчетвертная3/426,820
Полудюймовая1/221,315

Эти значения подходят для газовых систем низкого давления, а значить для установки в частном доме и квартире.

Для частного дома диаметр трубы рассчитывается с учетом таких показателей:

  • общая сумма потребления газа;
  • количество приборов;
  • типа системы отопления;
  • общей площади здания.

Правила безопасного монтажа газопровода

*

Монтажные работы проводят только специалисты по подготовленному и согласованному проекту.

Меры безопасности перед началом работы:

  • удалить любые очаги открытого огня;
  • отключить электрообогревательное оборудование;
  • установить предупредительный знак о проведении ремонтных работ с газом;
  • перекрыть доступ газа на участок выполнения работ;
  • удалить из труб остатки газа. Выдувать в вентиляционные каналы, внутрь помещений запрещается.
Гибкие подводки

Этапы монтирования зависят от особенностей проекта, но выделяются основные:

  • болгаркой разрезается система в необходимых местах;
  • в отрезанных ввода и вывода газа в квартиру ставятся заглушки;
  • отрезаются одни участки и ввариваются другие, как предусмотрено проектом;
  • при необходимости проделываются дрелью дыры в трубах, в которые ввариваются отдельные элементы системы;
  • при установке кранов, место соединения уплотняется на резьбе паклей, паронитовой прокладкой, специальными лентами.

Только после формирования всей сети можно подключить газовое оборудование, удалить заглушки и подсоединить к системе здания.

Резьбовое соединение

*

Меры безопасности после окончания работы:

  • обеспечить вентилируемость помещения;
  • если вносились принципиальные изменения в газовую систему квартиры (а не просто заменялся кусок трубы), газопровод продувается. При этом из него выдувается весь воздух и берутся пробы газа на содержание в нем кислорода. Это делается до тех пор, пока показатель содержания кислорода не станет равным или ниже 1%;
  • все стыки проверить на герметичность, обычно это делается с помощью мыльного раствора, но профессионалы применяют специальные приборы.

Важно! Общее требование безопасности — после установки газовые трубы окрашиваются в такой цвет, чтобы он не сливался с цветом стен. С точки зрения дизайна неудобно, но практично при аварии.

Советы от специалистов

  1. Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
  2. При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
  3. Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
  4. Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
  5. Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.
Правильное подключение труб

С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам.   Они выполнят заказ с учетом всех нормативных требований.

ввод, разводка, расположение газовых потребителей

Газификация – это непростой технологический процесс. В ходе его выполнения применять навыки домашнего мастера не следует: такие работы потенциально опасны, и любая самодеятельность при их проведении запрещена.

Ввод и разводка

В дом газовую трубу проводят через проход в наружной стене. Пересечение фундаментов или прокладка газопровода под ними не допускается. Сквозь стены газовую трубу проводят в стальном футляре, концы которого должны выступать не менее чем на 0,03 м.

Пространство между ним и конструкцией стены тщательно заделывают на всю толщину просмоленной паклей, резиновыми втулками или другими эластичными материалами.

Прокладку в доме выполняют открыто. Укладывать газовые трубы скрыто в жилых зданиях можно только в бороздах стен, закрытых легко снимаемыми щитами и имеющих вентиляционные отверстия. Внутренние газопроводы, в том числе прокладываемые в каналах, следует окрашивать водостойкими лакокрасочными материалами.

Спланировать маршрут сети на участке нужно так, чтобы в здании труба сразу попадала в нежилое помещение. Через него лучше осуществить и разводку по дому.

Однако в существующих строениях допускается транзит газовой трубы через жилые комнаты, если планировка не позволяет выбрать другой вариант. На транзитном газопроводе не допускается наличие резьбовых соединений и арматуры.

При подводе газопровода к оборудованию следует предусматривать последовательную установку двух отключающих устройств: для отключения прибора в целом и горелок в отдельности.

Правда, второе часто уже имеется в конструкции современной техники (в газовых плитах, водонагревателях и так далее) В этом случае на трубе достаточно смонтировать одно отключающее устройство.

Для стыковки труб используют, как правило, сварку. Любые разъемные соединения, в том числе резьбовые и фланцевые, допускаются только в местах установки запорной арматуры, газовых приборов, регуляторов давления и др.

Причем все эти точки должны быть доступны для периодического осмотра и возможного ремонта.

Котлы и плиты

Размещение в доме газовых потребителей также регламентируется нормами и правилами. Так, плиты следует устанавливать в кухнях с высотой потолка не менее 2,2 м.

Нормируется и внутренний объем кухни – не менее 15 м3, если газовая плита имеет четыре конфорки и более. В существующих домах допускается установка плиты в комнате с высотой от 2 м, но тогда требование к минимально допустимой площади увеличивается до 18,75 м3.

Если же кухня не имеет выделенного помещения и зонально располагается в рамках общей гостиной и/или столовой, то общий объем этого пространства должен составлять как минимум 30 м3.

Кроме того, в любом случае в комнате с газовой плитой обязательно наличие открывающейся фрамуги или форточки, вытяжного вентиляционного канала и естественного освещения.

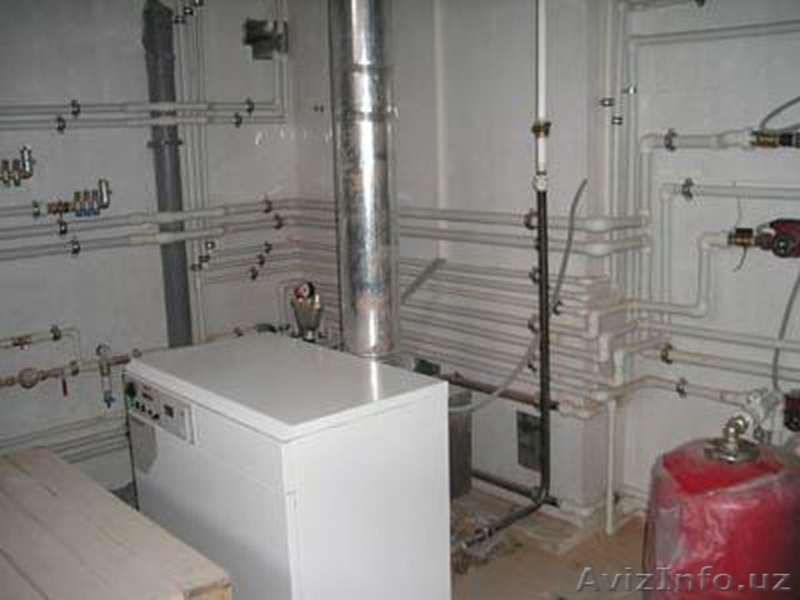

Водонагреватели и отопительные котлы устанавливают в кухнях, коридорах или отдельных котельных. Важно, чтобы расстояние от всех выступающих частей или арматуры котла до противоположной стены составляло не менее 1 м.

Помещение должно иметь высоту потолка не менее 2 метров, объем пространства от 7,5 м3 (при монтаже одного прибора) и от 15 м3 (если приборов будет больше).

Стены из горючих материалов (например дерева) вокруг газовой техники следует изолировать штукатуркой, керамической плиткой, металлическими листами и так далее. Например, над плитой на потолке из дерева обязательно должен быть прибит металлический лист, даже если у вас непосредственно над ней расположена металлическая вытяжка: газовщики от инструкций не отступают ни на йоту, даже если здравый смысл говорит обратное.

Нужно проследить, чтобы защита была несгораемой и выступала за габариты плиты или котла не менее чем на 0,1 м со всех сторон, кроме верха (здесь выступ должен быть как минимум 0,8 м).

как произвести в квартире или частном доме своими руками

Чтобы не вводить читателей в заблуждение, сразу ответим на главный вопрос — как произвести демонтаж газовой трубы своими руками в квартире или частном доме, на законных основаниях? Никак. Хотя здесь существует некоторые оговорки.

То есть, если у вас присутствуют качества которые мы перечислим чуть позже, то удаление газовой трубы с территории частного дома или из квартиры, задача технически вполне легко выполнимая.Но только в тех случаях, когда:

Вы обладаете необходимыми допусками для проведения таких работ и соответствующими разрешительными документами.

Также, вы можете произвести демонтаж газовой трубы в частном доме (квартире) в любой удобный момент, если вам совершенно наплевать на здоровье и безопасность своих близких людей, соседей и так далее.

Кто имеет право на проведение работ с газовыми трубами

Все по монтажные, демонтажные работы, а также перенос газовых труб в квартире или частном доме, имеют право производить лишь специализированные организации, имеющие допуск к такому роду деятельности и соответствующую оказываемым услугам, лицензию.Данное постановление является законодательным актом и обязательно к исполнению.

Случаи возникновения потребности по проведению работ с газовыми коммуникациями

Перенос и соответственно, демонтаж газовой трубы является достаточно востребованной услугой у жителей, так называемых сталинских домов, хрущевок и брежневок. Так как в квартирах такого типа постройки газоснабжение было проведено уже давно, то нынешнее состояние и расположение газовых коммуникаций оставляет желать лучшего и совершенно не устраивает нынешних потребителей.

Обычно жильцы обращаются в газовые компании во время проведения ремонта или полной перепланировки своего жилья.

Так же такая необходимость (демонтаж газовой трубы), возникает при частичной разборке жилого строения или полном сносе здания снятого с эксплуатационного обслуживания.

Оформление и получение разрешительных документов

Поэтапные рекомендации по подготовительным действиям для получения разрешения и согласование проектных планов связанных с демонтажными работами газовых труб, от людей уже сталкивавшимися с этой проблемой:

  1. Прежде всего, обратитесь в газовую службу своего района по месту прописки. Как правило, вас переадресуют в дочернюю компанию занимающуюся проведением такого вида работ.
  2. Там вам предоставят официальный бланк и образец заполнения заявления. Которое вы будете должны написать от собственного имени с подробным перечислением изменений в газовой системе с обоснованием их необходимости. Это послужит заявкой на посещение вашей жилплощади мастера данной службы.
  3. При личном осмотре квартиры (дома) специалист проверит ваши расчеты и планы на соответствие их существующим на сегодняшний день техническим нормам. При необходимости им будут внесены нужные поправки и исправления.
  4. На основании ваших планов, компания составит смету планируемых работ.
  5. После ее составления вам предоставят смету для подробного ознакомления и личного подтверждения согласия на предлагаемые работы, которые будут закреплены подписанием договора.
  6. Если предоставленная сметная документация по каким либо причинам вас не устроила, то ее можно доработать до желаемого результата.
  7. Последний шаг на этом пути — оплата сметы в установленные договором сроки.

Подготовительные действий перед проведением работ по обрезке газовой трубы

По окончанию всех согласований, разрешений, подписания договора работ и его оплаты, в течение пяти рабочих дней вас обязана посетить бригада специалистов.

В целях сокращения времени которое будет затрачено на проведение по замене газовых коммуникаций, рекомендуем вам провести следующие подготовительные действия:

Лично свяжитесь с бригадиром и уточните список необходимых расходных материалов которые вы должны будете предоставить. Это касается только того случая, когда такое условие прописано в договоре.

Уточните точное время и дату появления ремонтной бригады если вы намерены лично наблюдать и контролировать ход работ.

Освободите пространство на котором планируется проведение демонтажа и установки новых труб от мешающих этому вещей и предметов мебели. Обеспечив таким образом свободный доступ к газовой сети.

Остающуюся в зоне работ мебель и оборудование следует надежно укрыть для избежания возможных повреждений.

Как обрезать газовую трубу на кухне и произвести монтаж

В случае личного контроля, приводим для вас порядок основных действий ремонтной бригады. Итак:

  1. Перекрывается вентиль через который газ передается из основного трубопровода в локальную сеть.
  2. Обеспечивается достаточная вентиляция помещения.
  3. Участок отключенного газопровода продувается для удаления остатков газа и возможно скопившегося в трубе мусора.
  4. При помощи электроинструмента (болгарки) или ножовки по металлу, срезается не нужный участок трубы.
  5. Оставшееся отверстие заглушается.
  6. В том случае, когда трубу нужно перенаправить, удлинить и сделать вывод в другой точке, в заранее определенном месте просверливают (пробивают) отверстие нужного диаметра.
  7. Извлекают из основной подводящей трубы заглушку и приваривают к ней новый отрезок.
  8. Места сварных и иных соединений проверяется на герметичность.
  9. Подключается газовая плита и другое газовое оборудование (водонагреватель, газовая колонка).

После проведения необходимых проверок, к обоюдному удовольствию обеих сторон подписывается акт приемки работ.

Заключение

В окончании статьи мы еще раз напоминаем, что газопровод — это не игрушка и относится к его эксплуатации и тем более к ремонтным работам, нужно со всей возможной серьезностью и ответственностью!

Демонтаж газовой трубы на кухне, видео проведения работ мастерами специализированной компании.

Монтаж систем газоснабжения, цены на монтаж газопровода в частном доме

Строил дом в Подмосковье. Район хороший, как сейчас модно говорить – развивающийся, есть доступ к электрической магистрали, но канализация только в обещаниях. Думал-думал, ждать или лучше самостоятельно что-то сделать, а с другой стороны стремно лезть, там же нормы и требования, – начнешь неправильно – и переделывай потом… А потом понял, что проще всего (и на самом деле дешевле!)...

Не так давно потребовалось провести газ для установки системы отопления в доме. Спасибо компании Проект Сервис – помогли сделать расчет, подобрать на основе расчета нужное оборудование и заодно систему комбинированного отопления (в части дома хотелось сделать теплый пол). Наконец-то понял, для кого в институте преподавали все это интегрирование-дифференцирование. Смогли предложит...

водитель такси

Сбылась мечта детства – я переехал в загородный дом. Только, как оказалось, с этим процессом еще бывает связано много проблем – воду провести надо, газ надо, канализацию надо – все надо. В общем, сотрудничал с этой фирмой не один месяц). Из плюсов отмечу хорошую работу инженеров, они не раз приезжали, все измеряли, перемеряли. Спрашивали, кучу документов приносили показывать – в обще...

Проводили мне отопление на даче под ключ. Скажу честно – очень нервничал, когда впускал всех этих людей на свой участок. Фирма конечно солидная, да и ребята, которые ко мне приходили, явно не выглядели уличными. Но все равно страшно было, – дача родная все-таки, я на ней целое лето загораю. В общем, теперь аж стыдно за то, что сомневался. Выполнили все по плану, даже комнаты после себя о...

Приятно удивило, что когда обратились в Проект-Сервис по поводу расчета газоснабжения, нам предложили заодно сделать проект на воду (не только горячую, но и холодную) и заодно канализацию. Хотя теперь это кажется логично – что все вводы в дом и системы обслуживания выполнит одна компания, и не нужно будет совмещать разные проекты. По опыту известно, что в таком случае накладок не...

Когда мы проводили в дом газ, думали, что будет тепло. Котел выбрали мощный, радиаторы новые, насос для разгона воды поставили, но частный сектор есть частный сектор. Только на градуснике установились стабильные январские минус 15 градусов, в доме стало очень некомфортно. Мерзнешь, когда спишь или купаешься, при этом газ на счетчике мотает интенсивно, а толку мало. Полез читать форумы. М...

Впечатление о работе инженеров положительное. Мы занимались водоснабжением – нужно было с нуля подвести воду, оборудовать подачу холодной и горячей воды, выбрать септик, то есть работа предстояла серьезная, сами бы точно не справились. Скважина у нас была, обошлись без буровых работ, а вот разводку по дому сделали уже в Проект Сервисе. Как-то там с научной точки зрения все должно быть ра...

оператор котельной

Решил я проводить газ в частый дом от магистральной ветки. Мне сразу сказали, что дело так себе, это все сложно, дорого и т.д. То, что за эту работу возьмется не каждый я тоже знал заранее. В общем, консультировался я по этому вопросу не раз у «специалистов». Все мне говорили, что лучше уже автономную, а на то, что из-за технических особенностей дома я чисто теоретически автономку провес...

Поделюсь своим мнением о сотрудничестве с Проект Сервис. Я обратилась в эту компанию для того, чтобы навести порядок в проекте газификации дома. После ремонта мы решили переставить газовую плиту, добавить колонку для нагрева воды, но совсем не продумали, как это все узаконить, ведь есть определенные нормы, которые нужно соблюдать. Позвонили в Проект Сервис, объяснили ситуацию (хорошо...

Обратился в Проект-сервис недавно, нужно было подключить газ на участке. Спасибо, неплохо справились. Рассказывать про все нюансы процесса смысла нет, главное – все было сделано вовремя. Документы оформили без проблем, затем вовремя приехали и произвели все работы. Клиент доволен – значит, цель достигнута.

В чем разница между типами газопроводов?

На природный газ приходится почти четверть энергии, потребляемой в Соединенных Штатах, и 33 штата производят его в промышленных количествах. У компании более 68 миллионов жилых и пяти миллионов бизнес-клиентов в США, которые получают природный газ по трубопроводам протяженностью 2,6 миллиона миль. Газопроводы классифицируются по-разному, в зависимости от их пропускной способности, назначения и юрисдикции. Например, эти трубопроводы можно классифицировать как линии сбора, передачи и распределения, которые определяют не только то, как они используются, но и то, как они регулируются.Любой, кто связан с газопроводами, должен понимать иногда тонкие различия между этими классификациями трубопроводов.

Линии сбора

Линии сбора транспортируют газ от производственного объекта, такого как устье скважины, к линии передачи, также известной как магистраль. Диаметр этих труб колеблется от двух до восьми дюймов, что относительно мало. Линии сбора могут быть такими узкими, потому что они обычно используют полевые компрессоры для создания давления, которое перемещает газ по трубопроводу.В этих устройствах используется турбина или двигатель внутреннего сгорания, который обычно приводится в действие небольшой частью транспортируемого газа.

Некоторые системы сбора включают оборудование для обработки, которое выполняет дополнительные функции, такие как удаление примесей. Такие вещества, как вода, диоксид углерода и сера, могут вызывать коррозию труб, в то время как инертные газы, такие как гелий, снижают энергетическую ценность природного газа. Эти примеси часто используются в таких областях, как химическое сырье.

Линии передачи

Природный газ перемещается из системы сбора в систему передачи, которая транспортирует газ на большие расстояния.Диаметр этих труб обычно составляет от 6 до 48 дюймов, а давление составляет от 200 до 1500 фунтов на квадратный дюйм (фунт / кв. Дюйм), в зависимости от метода производства. Эти высокие давления необходимы для транспортировки газа из регионов добычи в местные распределительные компании (НРС), которые могут находиться на расстоянии в тысячи миль.

Трансмиссионные трубопроводы обычно рассчитаны на работу с гораздо большим давлением, чем когда-либо потребуется в качестве меры безопасности. Например, трубопроводы в населенных пунктах обычно не работают при более чем половине расчетного предельного давления.Более того, многие из этих конвейеров являются замкнутыми, что означает, что между одним и тем же источником и пунктом назначения проходит более одного линейного конвейера. Эта избыточность увеличивает максимальную пропускную способность магистрального трубопровода, которая может потребоваться в периоды пикового спроса.

Распределительные линии

Газ в магистральном трубопроводе обычно проходит через шлюзовую станцию, когда попадает в местное газовое предприятие. Затворная станция снижает давление в линии до уровня распределения, который находится между 0.25 и 200 фунтов на квадратный дюйм. Эта установка также вводит одорант в природный газ, который обычно не имеет запаха. Одорант придает газу кисловатый запах, который потребители могут обнаружить в небольших количествах в качестве меры безопасности. Затворная станция также измеряет расход газа, чтобы определить количество, полученное газовым коммунальным предприятием.

Затем газ перемещается от запорной станции к распределительной линии, диаметр которой обычно составляет от 2 до 24 дюймов. В распределительных линиях обычно есть секции, которые работают при разном давлении, которое регулируется регуляторами.Размер трубы и давление обычно уменьшаются по мере приближения распределительной линии к заказчику.

Операторы в центре управления газовой компанией непрерывно контролируют расход и давление газа в различных точках, чтобы гарантировать, что газ достигает потребителей с достаточным расходом и давлением для работы оборудования. Они также должны гарантировать, что давление остается ниже установленных пределов в целях безопасности. Близость распределительных линий к потребителям обычно ограничивает их давление до 20 процентов от проектного максимума.

Регуляторы регулируют поток газа через распределительную систему. Они откроются для увеличения потока газа, когда давление в секции упадет ниже указанной уставки, и закроются, когда давление поднимется выше другой уставки. Распределительные трубопроводы также имеют предохранительные клапаны, которые могут выпускать газ в атмосферу в качестве дополнительной меры безопасности, чтобы предотвратить разрыв труб.

Современные газораспределительные системы используют программное обеспечение для оценки своей мощности и обеспечения того, чтобы потребители получали газ с давлением выше минимального, необходимого для модернизации оборудования.Эти линии также соединены в сетку с помощью ряда запорных клапанов, которые сводят к минимуму перебои в обслуживании во время технического обслуживания и аварийных ситуаций.

Строительство

Безопасность является важным фактором при строительстве газопроводов из-за давления, которое они должны выдерживать, и последствий разрыва трубопровода. Линии распределения соответствуют самым высоким стандартам строительства из-за их близости к людям. Трубы необходимо проверять на соответствие государственным и отраслевым стандартам безопасности.Сборные и передающие трубопроводы специально спроектированы для их предполагаемой роли в газопроводе, хотя оба они, как правило, изготавливаются из проката из высокоуглеродистой стали. Длина каждого сегмента трубы обычно составляет от 40 до 80 футов. Диаметр и толщина сильно зависят от таких факторов, как преобладающие почвенные условия, география и плотность населения.

Распределительные трубопроводы изначально были из чугуна, который с возрастом становится хрупким. Сталь по-прежнему является обычным материалом для старых трубопроводов, хотя новые трубопроводы все чаще изготавливаются из высокопрочного пластика или композитных материалов.Старые распределительные трубы могут быть изготовлены из пластика Aldyl-A, который особенно подвержен хрупкости. Национальный совет по безопасности на транспорте рекомендовал замену распределительных трубопроводов из этого типа пластика.

Трубопроводы подвержены постоянным напряжениям, которые могут вызвать их разрушение. Движение грунта из-за циклов замерзания / оттаивания является основной причиной этих напряжений, которые обычно называют морозным пучением. В некоторых штатах требуется, чтобы трубопроводы проверялись зимой, что позволяет их отремонтировать до того, как они разорвутся.

Установка

Исторически сложилось так, что трубопроводы прокладывались с открытыми траншеями, что до сих пор является наиболее распространенным методом сбора и транспортировки. Линии распределения с большей вероятностью будут проложены бестраншейными методами, такими как бурение и горизонтально-направленное бурение (ГНБ), поскольку они вызывают меньшее нарушение окружающей среды. Растачивание особенно распространено для распределительных трубопроводов в городских условиях из-за его полезности при пересечении дорог.

Бестраншейные методы представляют больший риск повреждения существующих коммуникаций, поскольку они предполагают бурение и бурение, а не открытое копание.Металлические линии относительно легко обнаружить с помощью оборудования для обнаружения металлов, но канализационные трубы из глины и пластика требуют обнаружения менее надежными ультразвуковыми технологиями. Кроме того, поврежденные канализационные трубы могут оставаться незамеченными, пока домовладелец не заметит забитый канализационный сток. Наибольший риск возникновения поперечного отверстия заключается в том, что сантехники часто используют приводной шнек для очистки забитой канализационной линии, которая может нарушить газовую линию.

Федеральные правила обычно требуют, чтобы все линии электропередачи и некоторые линии сбора были проложены под землей на глубине не менее 30 дюймов в сельской местности и не менее 36 дюймов в населенных пунктах.Дороги и железнодорожные переезды также требуют, чтобы эти линии были заглублены на глубину не менее 36 дюймов. Минимальная глубина для водных переходов может варьироваться от 18 до 48 дюймов, в зависимости от состава почвы или породы. Линии распределения обычно должны быть заглублены на глубину не менее 24 дюймов, хотя минимальная глубина снижается до 18 дюймов вдоль дорог и 12 дюймов на частной собственности. Эти минимальные глубины применяются только при установке и не требуют поддержания в течение долгого времени.

Underground Services, Inc.является одной из старейших компаний по подземному инженерному строительству (SUE) с полным спектром услуг в Соединенных Штатах. Свяжитесь с нами сегодня по телефону (610) 738-8762 или запросите расценки онлайн, чтобы узнать, как мы можем помочь вам с вашим строительным проектом.

Труб у вас в собственности | Национальная сеть

Щелкните, чтобы развернуть суб-навигацию. Текущая страница - Трубы на вашей собственности
Помогите нам обеспечить безопасность наших газопроводов с помощью надлежащих мер предосторожности и технического обслуживания.

Позвоните 811, прежде чем копать

Если вы планируете посадить дерево, установить забор, построить бассейн или запланировать какие-либо другие улучшения на открытом воздухе, вы должны позвонить 811 по крайней мере за два дня до раскопок.Это закон!

Почему? Различные инженерные коммуникации проложены под землей, и если вы по ошибке ударите, поцарапаете или иным образом повредите их, возникнут серьезные последствия.

После того, как вы позвоните, представитель бесплатно осмотрит местность и четко обозначит все линии метро. Не начинайте работу, пока не позвоните, и всегда соблюдайте отметки, размещенные на вашем сайте. И если вы видите, что кто-то работает на улице или во дворе без разметки, всегда спрашивайте, звонили ли они сначала по номеру 811.Помогите нам защитить ваш дом, семью и общество!

Регулярно проверяйте трубы

Вы обязаны обслуживать и сообщать нам о любых газовых линиях, которые начинаются от выхода газового счетчика и проходят над или под землей на вашей территории. Особого внимания требуют подземные газопроводы, поскольку при неправильном обслуживании они могут вызвать коррозию или протечь. Мы рекомендуем вам периодически нанимать профессионального подрядчика по сантехнике / отоплению или эксперта по обследованию утечек и коррозии. При обнаружении небезопасных условий необходимо немедленно отремонтировать трубопровод.

Примеры подземных газопроводов:

  • Наружное газовое освещение
  • Газовые обогреватели для бассейна или джакузи
  • Барбекю на природном газе
  • Газовые генераторы
  • Частные дома с газовым оборудованием
Требуется доступ для обязательной работы
Представителям

National Grid часто требуется доступ внутрь вашего помещения для выполнения работ по обеспечению безопасности, требуемых Комиссией по государственной службе штата Нью-Йорк. Эта работа включает в себя проверку качества счетчиков, замену счетчиков в связи с выводом на пенсию, проверки регулирующих органов, проверки общественных зданий и может потребовать проверки ваших газовых приборов на утечки и содержание окиси углерода. Когда в одной из этих программ будет выбран счетчик в вашем помещении, National Grid свяжется с вами по почте, письмом или по телефону, чтобы назначить встречу. Запись на прием длится примерно 45 минут и будет выполнена бесплатно для вас.

Оставьте засорение канализационных труб профессионалам

Прочистка канализационных труб может привести к утечкам газа, поэтому всегда проводите профессиональный осмотр засоров канализации, прежде чем пытаться их очистить.

Почему? Газовые компании по всей стране обнаружили места, где трубы для природного газа или другие коммунальные услуги, такие как коммуникации и электрические провода, были случайно проложены через канализационные трубы, что-то, известное как «поперечное отверстие». Поперечные отверстия сами по себе не представляют угрозы для безопасности, но повреждения, вызванные прочисткой канализационных труб, могут привести к пожарам или взрывам.

Соблюдать право проезда

Хотя большинство наших трубопроводов проходит под дорогами общего пользования, некоторые из них пересекаются под частной собственностью.Чтобы защитить как трубопроводы, так и наши сообщества, мы устанавливаем полосы земли вдоль трассы трубопровода, называемые Полосами проезда (ROW), где постоянные сооружения запрещены. Полоса отвода может иметь ширину от 25 до 150 футов и обычно обозначается маркером, который отображает приблизительное местоположение трубопровода, транспортируемый материал, имя оператора и номер телефона службы экстренной помощи.

В полосе отвода запрещены постоянные постройки, такие как:

  • Дома
  • Прицепы
  • Мобильные дома
  • Столбы, палубы
  • Деревья
  • Навесы для инструментов
  • Гаражи
  • Бассейны
  • Септики

проживает возле газопровода

Трубопроводы с максимальной пропускной способностью - магистральные газопроводы высокого давления - транспортируют газ на большие расстояния под очень высоким давлением, связывая источники подачи газа с местными газораспределительными сетями или основными точками потребления.

Мы хотим обеспечить безопасность всех, кто живет или работает вблизи наших газопроводов. Поскольку трубопроводы проложены под землей, важно, чтобы вы узнали, что находится ниже, прежде чем копать - как для защиты себя, так и для основных служб, указанных ниже.

Газопроводы идентифицируются по предупреждающим знакам, установленным через определенные промежутки времени. Эти маркеры идентифицируют маршрут газопровода, но не указывают точное местоположение заглубленного трубопровода.

Если через вашу собственность проходит газопровод

Если сервитут для газопровода зарегистрирован в вашем праве собственности, существуют условия, связанные с сервитутом, включая то, что вы можете и что не можете делать в зоне коридора трубопровода.Это будет включать требование получать предварительное письменное разрешение от APA на деятельность в коридоре, например:

  • замена или установка ограждения
  • любые земляные работы
  • Планировка земель или контурная обработка
  • Благоустройство и посадка деревьев
  • Хранение материалов или возведение конструкций
  • Использование взрывчатых веществ
  • использование вибрационного оборудования
  • перевозка тяжелой техники или грузов

Если вы захотите заняться работами, мы посетим вас, чтобы определить точное местоположение газопровода и, возможно, проконтролировать работы в коридоре газопровода или рядом с ним. Эта услуга бесплатна для всех землевладельцев. За проведение работ в коридоре газопровода без предварительного согласования применяются штрафные санкции.

APA призывает всех землевладельцев использовать услугу «Набери, прежде чем копать»

В рамках наших трубопроводных операций мы будем регулярно получать доступ к вашей собственности вдоль полосы отвода или по согласованным маршрутам доступа. Целью нашего доступа является проведение наземного патрулирования, обследования катодной защиты и проведения ремонтных работ в коридоре трубопровода.Если нам потребуется выполнить существенное техническое обслуживание, мы обсудим это с вами до начала работ.

Мы здесь, чтобы помочь, поэтому свяжитесь с нами…

  • при планировании работ на коридоре газопровода или вблизи него.
  • при продаже или разделе вашей собственности.
  • , чтобы сообщить о несанкционированной деятельности в коридоре газопровода или рядом с ним (т. Е. О любых лицах, работающих в коридоре газопровода или рядом с ним, с которыми вы не заключили контракт или кто не является представителем АПА. )
  • , если вы заметили эрозию почвы на или около коридора газопровода
  • для сообщения о повреждении или отсутствии предупреждающих знаков

Свяжитесь с нами по:

БЕСПЛАТНЫЙ ЗВОНОК 1800 103 452

EMAIL [адрес электронной почты защищен]

Какой у меня газопровод?

В районе North DFW, где мы работаем, во многих домах газ проходит через газовые компании Coserv или Atmos . Природный газ имеет много преимуществ перед электроэнергией.Газовые водонагреватели и газовые печи обычно дешевле в эксплуатации, чем их электрические аналоги. Газовые печи также могут обогреть помещение быстрее . Многие люди предпочитают готовить на газовых плитах, а не на электрических. А кому не понравится удобство газового камина в холодные зимние месяцы?

Природный газ тоже может пугать, и это еще одна система в вашем доме, которая требует периодического обслуживания и ремонта. Любое беспокойство, которое вы можете испытывать по поводу своей газовой системы, можно уменьшить, узнав немного больше о том, чего ожидать от обслуживания газовой системы. Если у вас есть дом, в который уже подведен природный газ, или вы планируете его приобрести, эта статья для вас.

Мы рассмотрим некоторые из традиционных материалов и методов для бытовых газопроводов в районе North DFW, а также некоторые общие проблемы с каждым из них.

Где ваш газовый счетчик?

Газовая компания (будь то Atmos или Coserv) несет ответственность за содержание газораспределительной системы в районе до газового счетчика в каждом доме. За все, что после газового счетчика, отвечает домовладелец.Счетчик газа обычно находится в переулке за домом, а может быть расположен непосредственно рядом с домом с правой или левой стороны. Обычно они окрашены в серый или лесной зеленый цвет и размером с рюкзак.

Если газовый счетчик расположен вплотную к дому, то газовая линия во дворе, которая питает газовый счетчик, является обязанностью газовой компании. Если газовый счетчик расположен вдали от дома (например, в переулке), то за газопровод, который проходит через двор от газового счетчика до вашего дома, вы несете ответственность.

Эта линия обычно изготавливается из двух разных материалов: черного чугуна / стали или пластика / полиэтилена.

Линия двора черного железа

В старых домах (построенных до середины-конца 1970-х годов), скорее всего, будут закопаны стальные газопроводы в земле, если они еще не были заменены. Эта труба нарезается по длине и заправляется специальным оборудованием. Горизонтальная линия, проложенная во дворе, будет повернута вверх с фитингами под углом 90 градусов на каждом конце. На одном конце он подключается к счетчику. На другом конце он поднимется над землей и войдет в конструкцию.Часто будет запорный вентиль там, где он входит в конструкцию.

К сожалению, это не вопрос « , если », у этих линий двора стали будут проблемы. Это вопрос « , когда ». Несмотря на то, что они переносят газ, а не воду, влага почвы в конечном итоге разъест эти линии и вызовет утечки. Когда газовая линия начинает протекать под землей, это может привести к появлению мертвого участка травы над утечкой, сильному запаху серы в области над утечкой и высокому счету за газ. Из-за природы этих типов отказов в это время обычно заменяют всю линию, вместо того, чтобы пытаться отремонтировать одну точку.

Полиэтиленовая складская линия

Газопроводы «Поли» начали вводиться в этом районе примерно в середине-конце 1970-х годов. Преимущество этих линий в том, что они не подвержены ржавчине или коррозии из-за их пластиковой конструкции. Горизонтальная линия под землей будет представлять собой непрерывный участок полиэтиленовой трубы без каких-либо стыков, кроме концов.На каждом конце он будет прикреплен к «безанодному стояку». Это стальные гильзы L-образной формы, которые соединяются с горизонтальной линией под землей и переходят пластиковую линию в стальные надземные трубопроводы.

Полиэтиленовая труба имеет меньшую физическую целостность, чем стальная труба, поэтому ее легче повредить, если она ударится во время земляных работ или колышек вбит в землю. Кроме этого, с самой газовой линией ничего не случится.

Утечки в этих газопроводах обычно обнаруживаются в подземных соединениях стояков или на стальных трубах над землей. Эти утечки могут быть вызваны движением грунта или неправильной установкой. Когда это происходит, это часто вызывает запах газа в районе и приводит к увеличению счета за газ.

Ответ устного перевода | PHMSA

Текст ответа:

Достопочтенный Дон Янг
Палата представителей
Вашингтон, округ Колумбия 20515

Уважаемый мистер Янг:

Мы отвечаем на ваше сообщение в Департамент от 13 ноября 1979 г., касающееся запроса вашего избирателя, Герберта Верре.

Г-н Верре спрашивает, может ли газовая компания прокладывать трубопровод вдоль центра дороги, и если да, то на какой глубине трубопровод должен быть проложен.

Федеральные стандарты безопасности, регулирующие транспортировку газа по трубопроводам, изложены в 49 CFR Part 192. Эти стандарты безопасности не запрещают газовой компании прокладывать трубопровод под дорогой, вдоль ее центра или в другом месте.

Для подземных наземных трубопроводов, установленных после 12 марта 1971 г. или перемещенных или замененных после 12 ноября 1970 г., требуемая глубина заглубления указана в разделе 192.327 для трансмиссии линии и сети, а в Разделе 192.361 (а) - служебные линии. Наземные трубопроводы, ранее проложенные под землей, не подпадают под стандарты захоронения, указанные в Части 192.

Поскольку трубопровод, который беспокоит г-на Верре, является распределительной линией, соответствующая глубина заглубления (при условии, что линия соответствует стандартам захоронения) будет зависеть от того, является ли линия «основной» или «служебной». В соответствии с федеральными стандартами «магистраль» - это линия, которая служит источником газоснабжения более чем одной линии обслуживания, а «линия обслуживания» - это линия между магистральным трубопроводом и трубопроводом заказчика или счетчиком заказчика, в зависимости от того, что дальше по потоку. .Требуемая глубина заглубления для заглубленных магистралей в соответствии с разделом 192.327 (b), (c) и (d) составляет:

  1. За исключением случаев, предусмотренных в параграфах (c) и (d) этого раздела, каждая подземная магистраль должна быть установлена ​​с покрытием не менее 24 дюймов.
  2. Если подземная конструкция препятствует прокладке линии электропередачи или магистрали с минимальным покрытием, линия электропередачи или магистраль могут быть проложены с меньше кожуха, если он снабжен дополнительной защитой, чтобы выдерживать ожидаемые внешние нагрузки.
  3. Магистраль может быть установлена ​​с покрытием менее 24 дюймов, если закон штата или муниципалитета:
    1. Устанавливает минимальное покрытие менее 24 дюймов;
    2. Требует, чтобы магистраль была проложена в общей траншее с другими инженерными линиями; и
    3. Обеспечивает адекватное предотвращение повреждения трубы внешними силами.

Требуемая глубина подземных коммуникаций в соответствии с Разделом 192.361 (а) выглядит следующим образом:

  1. Глубина. Каждая подземная коммуникационная линия должна быть проложена с покрытием не менее 12 дюймов на частной территории и не менее 18 дюймов на улицах и дорогах. Тем не мение, там, где подземная конструкция препятствует установке на этих глубинах, линия обслуживания должна выдерживать любую ожидаемую внешнюю нагрузку.

Мы уверены, что это адекватный ответ на ваш запрос.

С уважением,

"подписанный"

Howard Dugoff
Администратор

Требования к проекту - регистрант

В ходе выполнения работ по установке сантехники и модификации оборудования лицензированные мастера-сантехники (LMP) должны проверить следующие применимые примечания, чтобы обеспечить соответствие нормативным требованиям и Кодексу Сантехнического кодекса Нью-Йорка:

Черновая + чистовая обработка, согласно разделу ПК 107

  • Муфты Fernco или колпачки Jim: не допускаются
  • Бутылка, ловушки Bell + S: не допускается
  • Жироуловители (перехватчики): при нахождении на полу под креплениями с обеих сторон должна быть обеспечена вентиляция.
  • Сливы для раковины для приготовления пищи с двумя и тремя отделениями: должны иметь отдельные воздушные зазоры
  • Раковины для унитазов, без перелива: сифон 2 дюйма + сетчатый фильтр
  • Стойки для стирки: должны быть 18–42 дюйма (не 48 дюймов) согласно PC 406
  • Черновая проверка: необходимо завершить сборку ванны / корпуса душа и клапана выравнивания давления
  • Черновой осмотр: требуются вентиляция душевой кабины и сифоны (душевые поддоны не входят)
  • Подпиточная вода, DDC, RPZ Соединения: должен иметь воздушный зазор
  • Клапаны сброса давления: трубопровод вниз; конец без резьбы, не подключенный напрямую к дренажным или вентиляционным линиям дома
  • Соединения труб: требуется отдельная проверка, если она не была проверена во время черновой проверки
  • ПВХ-отходы + вентиляционные линии: разрешены в жилых домах до пяти этажей и менее

Кодекс Нью-Йорка для топливного газа: Требования к испытаниям газовых труб согласно разделу 406 FGC

  • Измерительные стержни и / или фланцы: должны быть установлены
  • Будущие тройники не допускаются; клапаны установлены
  • Система должна иметь манометр 5 PSI с испытанием 3 PSI для распределительных систем низкого давления
  • Испытание должно включать выходную сторону измерителя к прибору, включая изоляцию всех секций.
  • Новые стояки газопровода: отвод воды запрещен, если этого не требует производитель; Ветви, снятые с подступенка, должны иметь как минимум два (2) отвода с поворотом изгиба
  • Проходы в фундамент, фундамент или несущую стену: требуется стальная втулка (противопожарная защита для других проходов)
  • Окрашенный газопровод: требуется испытание на 90 фунтов на квадратный дюйм
  • Approved Commercial Gas Flex: Коммерческое кухонное оборудование на колесах с ограничителями
  • Бытовые печи, духовки + сушилки: только в них можно использовать газовый шланг; другое оборудование должно быть подключено жестко.

Код топливного газа Нью-Йорка: Разрешение на использование газа, согласно разделу 406 FGC

  • Дымоход, подпиточный воздух, вентиляция + проводка предохранительного управления: должна быть в комплекте для осушителей, водонагревателей, котлов, агрегатов HVAC
  • Инспекции противопожарной защиты: должны быть успешно завершены, если связаны с запросом разрешения на газ
  • Проверка газа: не старше одного года
  • Отчет об осмотре котла или тип работы котла: требуется разрешение
  • Нежилое кухонное оборудование: требуется письмо FDNY о пожаротушении
  • Бытовые печи + сушилки (не установлены до получения разрешения на газ): требуется письменное свидетельство LMP
  • Аффидевит сварщика (только сварка газовых труб) от утвержденного агентства
  • Цветовой код: Все газопроводы в новых или существующих зданиях должны быть обозначены желтой этикеткой с надписью «Газ» черными буквами с интервалами, не превышающими 5 футов. Все ярлыки должны быть на месте во время проверки газа. PC 401.5 (ASME A13.1)

Энергетический кодекс Нью-Йорка: Ввод в эксплуатацию запасного оборудования> 600 кБТЕ / ч
Предварительный отчет о вводе в эксплуатацию: должен быть представлен в DOB до подписания Окончательный отчет о вводе в эксплуатацию: должен быть представлен в Департамент через 90 дней после подписания, поскольку Требуется разделом ECC C408.


Специальные проверки

Могут потребоваться сантехнические работы в соответствии со строительным кодексом , гл.17 , определенные специальные и текущие проверки, а также другие строительные требования, которые должны выполняться во время и в конце строительства, в соответствии с таблицей ниже. Зарегистрированный специалист по дизайну отвечает за указание, какие специальные проверки требуются при приеме заявки. Владелец должен привлечь ответственные специальные инспекционные агентства в соответствии с требованиями раздела 406 Кодекса по топливному газу (FGC) для таких специальных и текущих инспекций.

Газопровод высокого давления

Согласно Раздел 403 ФСК.1.1 , все сварные газораспределительные трубопроводы подлежат специальной проверке.

Огнестойкие проходки и стыки

Согласно BC 1704.27 , специальные проверки - все проходы в стенах должны быть герметизированы для сохранения огнестойкости; аналогично, соединения трубопроводов и изоляция могут нуждаться в огнестойкости.

Сейсмическая изоляция трубопроводов

В соответствии с г. до н.э. 1707 г.8 - Соответствие трубопровода PC 106.5 для обеспечения сейсмостойкости здания и жителей.

Частные локальные системы канализации / ливневой воды (септик / сухой колодец)

При установке или ремонте частных локальных систем канализации ИЛИ ливневой канализации и задержания (сухой колодец и септик) могут потребоваться следующие специальные проверки в соответствии с BC 1704. 21 и BC 1704.22 :

(a) Стандарты проектирования и строительства для всех типов систем.

  • Септики - Бетонные, стеклопластиковые и полиэтиленовые резервуары
  • Оценка существующей системы
  • Испытание на проникновение существующих индивидуальных частных систем удаления сточных вод

(b) Испытания почвы и подземных вод.

  • Испытание на абсорбцию / испытание на просачивание (AT / PT)
  • Проверка грунтовых вод
  • AT / PT на засыпке песчаного столба
  • Критерии приемки для испытаний на абсорбцию
  • Прерывание AT / PT

(c) Строительство песчаной колонны.

  • Минимальная глубина столба песка
  • Серпантин
  • Засыпка котлована

Анкеры после установки

Per BC 1704.32

  • Установка механических анкеров, клеевых анкеров и анкеров-шурупов после установки в соответствии с таблицей 1704. 32.
  • Специальная проверка включает проверку соответствия утвержденной строительной документации и стандартам

Энергетический кодекс г. Нью-Йорка: Инспекции прогресса в соответствии с требованиями BC 110.3.5 и NYCECC

  • Проходы через тепловую оболочку: необходимо герметизировать, чтобы свести к минимуму утечку воздуха
  • Заслонки, встроенные в оболочку здания: заслонки наружного воздуха должны закрываться при выключении системы
  • HVAC & Service Водонагревательное оборудование: соответствует требованиям к размерам и эффективности
  • Управление системой отопления, вентиляции и кондиционирования воздуха и технической воды: применимая частичная нагрузка, сброс, контроль температуры
  • Изоляция трубопровода: минимальная толщина от 1 до 4 дюймов.5 дюймов, требуется для трубопроводов, по которым текут жидкости> 105F
  • Информация о техническом обслуживании: необходимо предоставить для установки нового оборудования
  • Постоянный сертификат: должен указывать тип и эффективность систем отопления, охлаждения и / или систем водяного отопления

Необходимые проверки сантехники
Проверки отдела требуются на различных этапах выполнения сантехнических работ, а также при окончательном завершении. В зависимости от объема работ по проекту могут потребоваться следующие проверки сантехники:

  • Подземный трубопровод .Вода / сантехника, газ, шторм, медицина / газ
  • Черновая обработка трубопроводов полов, потолков и стен . Вода / сантехника, газ, шторм, медицина / газ, спринклерная система / стояк
  • Тест трубопровода . Гидростатический, вода / сантехника, давление (вода), ливневая вода, газ, медицинский газ
  • Отделка . Приспособления, приборы и оборудование для водоснабжения / канализации, газа, спринклерной системы / стояка, (PL) Storm, Medical / Gas
  • Заключительная проверка . Выход

Самостоятельная сертификация инспекций сантехники LMP
Для сантехнических работ у LMP есть выбор либо потребовать инспекцию отдела, либо предоставить самосертификат выполненных работ.LMP должны направить в Департамент уведомление о намерении пройти самосертификацию с указанием дат этих самосертифицированных проверок (запросы онлайн-инспекций) и последующими действиями с представлением результатов самосертификации (результаты онлайн-инспекций ).

Подразделение по обеспечению соблюдения санитарно-технических требований проводит выборочную проверку всех самосертифицированных уведомлений, чтобы гарантировать соответствие проверяемой работы нормам и правилам.

ПРИМЕЧАНИЕ: Монтаж и модификации сантехники, которые включают в себя обогреватели, микротурбины и ювелирные фонари в объеме работ, не могут быть сертифицированы Подрядчиками самостоятельно.

Запросы на осмотр
Необходимо использовать онлайн-инструмент для записи на прием для требуемых осмотров DOB . DOB NOW предоставляет надежные онлайн-аккаунты, упрощая подачу заявок, совершение платежей, планирование встреч, проверку статуса заявки или проверки, получение разрешений и продление.


Дополнительные требования для регистранта

Полезные ссылки

Смотри ниже: опасность таится под землей из-за стареющих газовых труб

Джон Келли | США СЕГОДНЯ

Примерно через день в течение последнего десятилетия утечка газа в Соединенных Штатах приводила к разрушению собственности, ранению кого-либо или убийству, как показало расследование USA TODAY Network. В результате самых разрушительных взрывов с 2004 года погибли по меньшей мере 135 человек, 600 получили ранения и нанесен ущерб на 2 миллиарда долларов США.

Число погибших включает:

• Взрыв, разрушивший часть квартала Нью-Йорка в Восточном Гарлеме в марте, убил восемь и еще 48 получили ранения.

• Взрыв, в результате которого был разрушен бетонный пол многоквартирного дома в Бирмингеме, штат Алабама, в декабре погибла одна женщина.

• Вспышка огненного шара в 2012 году, оставившая мертвым человека из Остина, покрытый шрамами фундамент на месте, где когда-то стоял его дом, и обломки, разбросанные по ярдам его соседей.

ПОДРОБНЕЕ: Полное покрытие труб по всей стране

Утечки газа, вызвавшие эти взрывы, не редкость. Согласно расследованию USA TODAY и связанных с ним газет и телеканалов по всей стране, чугунная труба - некоторым из них более века - не является главным подозреваемым в каждом из этих трех и многих других взрывов.

ДЕЛО: Судья отменил постановление суда против газеты Ala.

И эти цифры не включают еще десятки тысяч утечек опасного газа, которые были обнаружены до того, как случилась катастрофа.

Причины многочисленны и сложны и часто находятся вне контроля коммунальной компании: от удара строителей в газовую трубу во время копания до погодных условий. Но одна тревожная проблема сохраняется: стареющие газовые трубы из чистого металла, подверженные ржавчине и коррозии, что может привести к утечкам.

Обзор федеральных данных показывает, что под американскими городами скрываются десятки тысяч миль газопроводов из чугуна и голой стали, несмотря на то, что эти трубы давно являются целью расследователей происшествий Национального совета по безопасности на транспорте, государственных регулирующих органов и защитники безопасности.

ВИДЕО: Посмотрите, как чугунные трубы могут привести к опасным утечкам

Управление по безопасности трубопроводов и опасных материалов уже более десяти лет подталкивает газовые компании к замене стареющих труб на более эластичные материалы, такие как пластик, хотя это и не требуется в соответствии с законом. Промышленность отреагировала заменой труб на тысячи миль, но остается устрашающее количество. Замена стареющей трубы может стоить 1 миллион долларов за милю или больше, затраты обычно перекладываются на клиентов.

Стареющие трубы - это пример высокого риска национальной борьбы за замену разрушающейся инфраструктуры, опасность, скрытая под землей, пока труба не выйдет из строя или ее что-то поразит, а искра не приведет к чудовищному взрыву. Природный газ подается в 67 миллионов домов и, по крайней мере, в 5 миллионов предприятий, школ и других зданий по всей стране, при этом газораспределительные и коммуникационные линии проходят под большинством кварталов американских городов.

Утечка газа, скапливающегося в зданиях, подвалах и подвальных помещениях, в случае воспламенения может взорваться с силой, сравнимой с небольшим, но сильным землетрясением.Быстро увеличивающееся давление может выдуть окна, крыши и опорные балки, мгновенно разрушив здания.

Обзор федеральных баз данных и тысячи страниц отчетов государственных и коммунальных компаний показал:

• По крайней мере 85 000 миль стареющих чугунных и стальных газовых труб все еще работают в сообществах США, несмотря на десятилетия предупреждений со стороны властей США. NTSB, другие следователи и федеральные службы безопасности, которые склонны к отказу и нуждаются в замене.

• Чугунные магистрали, возраст которых может быть 100 лет и более, являются причиной непропорциональной доли значительных утечек газа.Около 2,5% газопроводов - трубы диаметром от 2 до 24 дюймов, по которым газ доставляется в районы и городские районы, - изготовлены из чугуна. Но на чугунные магистрали приходится около 10% самых серьезных утечек из распределительных трубопроводов за последнее десятилетие и около 12% смертельных случаев.

• В то время как подавляющее большинство из более чем 1000 газовых компаний страны используют очень мало или совсем не используют наиболее уязвимые чугунные магистрали, большая часть сосредоточена в густонаселенных районах с более высоким риском катастрофических последствий.Около 83% чугунных сетей находится в 10 штатах, в основном на Северо-Востоке. Более половины железной трубы обслуживают всего 10 коммунальных предприятий. И одна треть похоронена в Нью-Йорке, Бостоне и Детройте и их окрестностях.

• 10 местных газовых компаний, эксплуатирующих наибольшее количество чугунных магистралей, также имеют показатели выше среднего по стране - часто намного выше - по ряду показателей, изученных USA TODAY. Самое тревожное: девять из 10 коммунальных предприятий намного превысили средний уровень утечек опасного газа в 2013 году. Три газовых предприятия, обслуживающие регионы Нью-Йорка и Филадельфии, сообщили об опасных утечках, которые более чем в 10 раз превышают средний показатель по стране.

• У этих коммунальных предприятий более длинный путь к замене всех своих стареющих сетей, чем у страны в целом. Трубы в густонаселенных городах сложнее модернизировать из-за высокой стоимости и нарушения повседневной жизни.

Чугунные газовые трубы - просто «отказ, ожидающий своего часа»

Исполнительный директор Национального фонда безопасности трубопроводов Карл Веймер обсуждает опасности сотен миль используемых чугунных газовых труб.

VPC

«Вероятность выхода из строя трубопровода в каком-либо одном месте довольно мала, но если вы живете в одном из тех старых городов Восточного побережья с сотнями миль чугунных труб, это просто провал, ожидающий своего часа. "- сказал Карл Веймер, исполнительный директор Pipeline Safety Trust, группы общественных интересов, выступающей за более агрессивный мониторинг старой трубы до тех пор, пока ее нельзя будет заменить.

Рассмотрим Нью-Йорк. Две компании, обслуживающие регион Нью-Йорка, - Consolidated Edison и National Grid - по целому ряду показателей превосходят средний показатель по стране.

В Нью-Йорке и пригороде округа Вестчестер две газовые компании сообщили о 8 400 утечках опасного газа в своих магистралях в 2013 году. Более половины труб в регионе были проложены до 1970 года. При этом около половины газопроводов сделаны из чугун или незащищенная сталь - примерно в семь раз больше, чем в среднем по стране (7%) для этих уязвимых материалов.

Con Ed предусматривает замену около 65 миль чугунных и стальных газопроводов в год стоимостью 215 миллионов долларов, сообщил представитель компании Аллан Друри. По словам компании, замена всех чугунных и стальных труб в сети, которая включает Манхэттен и округ Вестчестер, обойдется в 10 миллиардов долларов. Тем временем Con Ed увеличивает количество проверок, тестов и других проверок своей системы.

Фокус компании - отражение других коммунальных услуг - основан на большем количестве факторов, чем просто возраст.

«Con Edison использует подход, основанный на оценке риска, для определения приоритетности основной замены», - сказал Друри. «Мы заменяем основные секции на приоритетные, исходя из ряда факторов, включая диаметр трубы, давление, предыдущую историю утечек и близость к зданиям, материал, почвенные условия, возраст и другие условия. Старый не значит плохой; некоторые новые железные трубы могут потребовать замены из-за их расположения в агрессивной почве ».

Сообщений об утечках газа от населения также резко возросло после инцидента в Восточном Гарлеме, и коммунальные предприятия реагируют на эти сообщения агрессивной охотой за местами возникновения проблем с трубопроводами, заявили представители коммунального предприятия.

В столице страны 62% газопроводов имеют возраст как минимум полвека. Согласно ежегодным отчетам компании федеральным регулирующим органам, около 4% природного газа Washington Gas & Light не учитывались в каждый из последних двух лет. Согласно отчетам коммунальных предприятий, в 2013 году по стране средний объем "неучтенного" газа, сообщаемый коммунальными предприятиями, составлял чуть более 2%. Эксперты говорят, что недостающее количество может включать утечку газа, а также ошибки измерения и другие проблемы.

«Мы одобрили ускоренную программу, по которой большее количество газопроводов, особенно чугунных и стальных, будет заменено по немного более быстрому графику», - сказала Бетти Энн Кейн, председатель Комиссии по государственной службе округа Колумбия, которая курирует частная коммунальная компания Washington Gas.«Система безопасна, поверьте мне, у нас постоянно проводятся проверки».

Пицца, разрушенная взрывом газа в 2009 году

Мохаммед Сиддик, владелец пиццерии, разрушенной взрывом газовой трубы в 2009 году, описывает момент, когда он наблюдал, как его бизнес взорвался.

VPC

Дилемма не ограничивается большими городами.

В Пенсаколе, штат Флорида, доля чугунных и стальных труб в четыре раза превышает средний показатель по США. Пенсакола Энерджи не могла учесть 4.В отчете за 2013 год говорится, что это 5% газа.

Сообщество побережья Мексиканского залива планирует заменять 20 миль старых труб в год по цене 2,4 миллиона долларов в год. При таких темпах работы будут завершены в 2067 году.

Достаточно ли это быстро, неясно, сказал Пол Олекса из Акрона, штат Огайо, ветеран трубного инспектора. «Если труба пробыла в земле, скажем, 50 лет, и она отлично поработала, прекрасно. Но вероятность утечки увеличивается с возрастом, поэтому разумно заменить ее. Как быстро? Нет. жесткий и быстрый ответ."

В десятках городов, исследованных USA TODAY и аффилированными журналистами, отчеты газовых компаний и штатов показывают, что замена старых труб займет от 10 до 20 лет в одних населенных пунктах, но займет более полувека в других.

На вопрос, если это достаточно быстро, - сказала Синтия Куортерман, директор Федерального управления безопасности трубопроводов и опасных материалов: «Лично нет, не для меня».

Квортерман сказала, что, хотя во многих штатах наблюдается прогресс в замене труб, ее агентство будет продолжать используя свою хулиганскую кафедру, чтобы заставить коммунальные предприятия и государственные учреждения действовать быстрее.Например, ее агентство ежегодно публикует обновленные данные, показывающие, сколько проблемных труб осталось в системах каждого коммунального предприятия и штата.

Агентство также обеспечивает соблюдение федерального закона, обязывающего газовые компании подавать планы управления целостностью распределения в регулирующие органы штата, в которых излагаются самые большие угрозы для их трубопроводных сетей и то, что они делают, чтобы утечки газа не угрожали людям или имуществу.

Однако PHMSA не имеет полномочий требовать замены к определенной дате.«Это вопрос, на который Конгресс должен будет ответить», - сказала она.

Безусловно, газовая промышленность добивается прогресса в извлечении стареющих труб из-под земли после более чем двух десятилетий предупреждений от NTSB, других регулирующих органов и защитников безопасности.

С 2004 по 2013 год коммунальные службы заменили около 10 000 миль наиболее уязвимых чугунных труб, оставив 30 000 миль пути. За тот же период они заменили дополнительные 17 000 миль стальных сетей, оставив в эксплуатации около 56 000 миль.

Угроза газопровода «тревожит, это пугает»

Ричард Мэй говорит о возможности еще одного взрыва газопровода. Его сосед погиб в результате взрыва в 2012 году из-за протечки чугунной трубы.

VPC

Правительство работало с отраслью, чтобы принять законы в 38 штатах, упрощающие коммунальным предприятиям ускорение замены труб, а также новые способы повышения тарифов потребителей на оплату новых труб.

«У нас высокие показатели безопасности.«Мы не отрасль, которая почивает на лаврах», - сказала Лори Травик, старший вице-президент Американской газовой ассоциации, торговой группы, которая представляет газовые компании по всей стране. «Каждый инцидент - это тот, на который нужно внимательно присмотреться, чтобы увидеть как это можно было предотвратить ».

По мнению AGA, не существует универсального подхода. Группа ставит под сомнение выводы о безопасности трубы, основываясь исключительно на том, из чего она сделана, и заявляет, что даже системы в больших городах с высокой концентрацией чугуна и чистой стали можно безопасно эксплуатировать газовые магистрали, если у коммунального предприятия есть агрессивные программы инспекции, мониторинга и смягчения последствий.

Лидеры группы также говорят, что важно отметить, что правительство не потребовало замены чугуна и голой стали. Скорее, правительство поощряет замену вместе с повышением оценки общей целостности трубопроводов в районе и гибкостью, позволяющей сосредоточиться на самых серьезных угрозах. Например, Con Ed ежегодно тратит 500 миллионов долларов на улучшение своей инфраструктуры в Нью-Йорке, а не только 215 миллионов долларов на замену труб.

Замена - сложная задача как из-за стоимости, так и из-за логистики.Чтобы выкопать, удалить и заменить старую чугунную газопроводную магистраль может стоить более 1 миллиона долларов за милю. Это означает врезаться в улицы, перемещаться по крысиному гнезду других труб и подземной инфраструктуры, перекрывать дороги и тротуары. Стоимость может составлять несколько миллионов долларов за милю в крупных городах, где эти сбои усугубляются присутствием большего количества людей, зданий и автомобилей.

«Есть так много разных проблем с заменой этой (старой) трубы», - сказал Трэвик. Важен не только возраст и даже не материал.«Что наиболее важно, так это то, что целостность трубопровода находится под контролем, чтобы коммунальное предприятие знало, что им нужно решить в первую очередь».

Ричард Мэй из Остина, чей сосед Ренальд Ферровеккио, 43 года, погиб в результате взрыва газа из чугунной магистрали и снесения его дома в 2012 году, был удивлен, узнав о давних предупреждениях о чугунных газовых трубах.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
