Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.
Вывод дымохода через крышу может потребоваться в следующих случаях :
14.11.2022 в 12:04
При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести. Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается.
Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.
12.11.2022 в 01:25
Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:
09.11.2022 в 10:57
Хомут под растяжки для дымохода, а так же обжимной крепеж трубы, считается важным компонентом и обязательной частью в установке котла, дымохода и оборудования печей, работающих на любом типе топлива. Важно знать отличия и применения этих креплений. Следующие рекомендации предназначены в качестве общего руководства, чтобы помочь в выборе элемента дымохода, необходимого для установки.
Обжимной крепеж трубы
Какие проблемы решают хомуты для дымохода
Большинство проблем в отопительном оборудовании, это установка, из-за которой она не работает должным образом.
08.11.2022 в 23:39
Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.
Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.
08.11.2022 в 11:47
Теперь требуется заделать щель между трубой и крышей из профнастила.
Этого можно добиться при помощи герметизации данной области. Попытаемся разобраться, как это сделать в разных случаях. Если имеет место примыкание к кирпичной трубе, то весь процесс делится на 2 этапа:
установка фартука;обеспечение его герметичного прилегания к крыше.
Сначала готовится кровля . Для этого гидроизоляцию следует завести на трубу и закрепить. Часто такое делается в бане. Щелей здесь быть не должно, чтобы внутрь не попал конденсат.
07.11.2022 в 02:06
Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :
Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.
Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :
06.11.2022 в 03:19
Перед тем, как монтировать печной канал, необходимо выбрать дымоходную трубу. В продаже представлены готовые печные трубы, которые существенно упрощают процесс установки и делают эксплуатацию оборудования и канала с отводом отработанных газов безопасной. К распространенным типам дымовых труб относятся:
31.10.2022 в 23:42
Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.
То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал.
Таким способом решаются сразу две задачи:
31.10.2022 в 01:17
Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.
27.10.2022 в 07:12
Стык дымохода из кирпича через профнастил загерметизировать чуть труднее, чем круглый. Всего необходимо несколько этапов для обработки стыка:
25.10.2022 в 21:32
С точки зрения тяги, для дымохода нет лучшего места, чем конек крыши. Все стандартные схемы расчета высоты трубы опираются именно на расстояние до конька, и чем оно меньше, тем ниже должен быть дымоход. Поэтому если разместить его прямо в коньке, то достаточно совсем короткой трубы.
Помимо отличной тяги из этого следуют сразу несколько преимуществ:
02.01.2020 в 17:12
Решая, как провести дымоход через крышу, важно правильно определить место его установки.
Не рекомендуется проводить дымоотводные трубы в ендовах, поскольку в этих местах очень сложно создать надежную гидроизоляцию. В зимний период здесь активно скапливается снег, что может послужить причиной повреждения примыканий газохода к кровельному покрытию и протечек. Помимо этого, возведение стропильного короба трубы в местах сопряжения скатов кровли весьма затруднительно.
Не стоит выводить дымоотвод в непосредственной близости от мансардных окон, так как угарный газ или дым порывом ветра могут заноситься через открытое окно в жилое мансардное помещение.
27.12.2019 в 11:57
На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично.
Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:
Труба на крыше – чем можно обшить и загерметизировать
Дата последнего изменения:
19 января 2017
Время на чтение:
8 минут
2907
Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».
Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.
В этой статье
- Правила установки дымохода
- Процесс обустройства гидроизоляции
- Герметизация
- Герметизация посредством обустройства короба
- Обустройство фартука из алюминиевой ленты
Правила установки дымохода
На крышах под уклоном существуют правила установки дымохода.
- На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
- Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
- Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.
Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.
Процесс обустройства гидроизоляции
Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

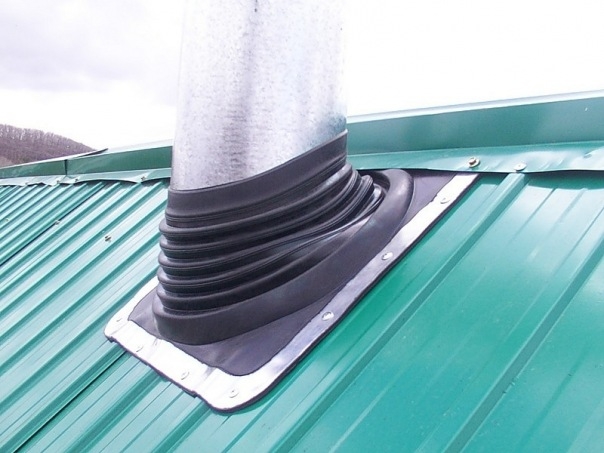

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

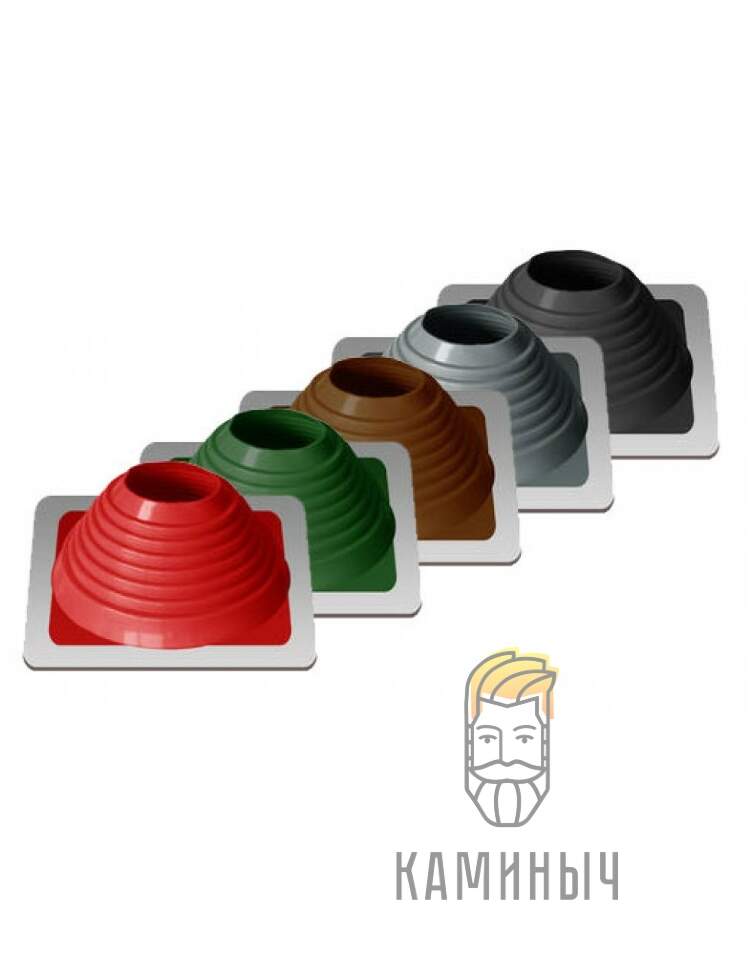

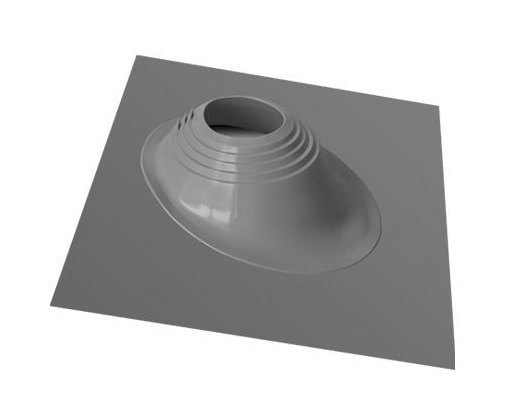

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM.
Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.
Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.
Итак, как же происходит процесс?
- Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
- Потом одевают прокладку.
- Для фланца выбирают нужную форму.
- Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.
Важно: поверхность проходки и кровли должны быть сухими и чистыми.
Герметизация
Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.
В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.
Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.
[wpsm_box type=»info» float=»none» text_align=»left»]
Важно: главное требование к отделке дымоходов – использование пожаростойких материалов.[/wpsm_box]
Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля.
Декоративный воротник из листовой стали надевают с последующим креплением.
На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.
Здесь есть важные нюансы:
- Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
- Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.
Герметизация посредством обустройства короба
Существует способ герметизации посредством обустройства короба.
- Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
- Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
- В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
- Элементы короба (воротник) соединяют способом внахлестку и припаивают.
- При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
- Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.
Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.
[wpsm_box type=»info» float=»none» text_align=»left»]
Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.[/wpsm_box]
Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.
Обустройство фартука из алюминиевой ленты
Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты.
Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.
Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.
Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.
Смотрите видео о том, как правильно герметизируется труба на крыше.
Понравилась статья?
Поставьте лайк автору и поделитесь в соц. сетях
Dektite Metal Roof — DEKS Северная Америка
Специально разработанные и высококачественные решения для гидроизоляции крыш с металлическими кровлями. С помощью линейки Dektite Metal Roof Flashing вы сможете прошить практически любой проход трубы через металлическую крышу или стену. Этот диапазон также можно использовать для герметизации проходов через стеклянные или пластиковые крыши. Выберите из Dektite Original или Premium для быстрого водонепроницаемого решения, Dektite Combo или Dektite Retrofit, если вам нужно решение для обертывания, Dekstrip, если вам нужно зашить неудобное или большое проникновение, и многие другие отливы для прочного водонепроницаемого уплотнения.
Скачать брошюру
Dektite Original
Оригинальная водонепроницаемая накладка для металлических крыш
Оригинальный Dektite, предназначенный для герметизации дымоходов и труб горячего и холодного воздуха на металлических кровлях. Прочное водонепроницаемое уплотнение и прочное гибкое основание с гибкой алюминиевой лентой.
| Наружная труба (дюймы) | Наружная труба | Уклон крыши | Черный EPDM | Серый EPDM | Красный силикон | Серый силикон |
|---|---|---|---|---|---|---|
| 0-0,375″ | 5-35 мм | 37 | DF100B | DF100G | ||
| 0,25–2,5 дюйма | 5–60 мм | 0–40° | DF101B | DF101G | DF201RE | 45–80 мм | 0–40° | DF102B | DF102G | DF202RE |
| 0,25-5″ | 5-127 мм | 0-40° | 0-49° 30B | 30B 0036 DF103G | DF203RE | DF203G |
| 3–6,25 дюйма | 75 -160 мм | 0-40° | DF104B | DF104G | DF204RE | DF204G |
| 0–40° | DF105B | DF105G | DF205RE | DF205G | ||
| 5–9 дюймов | 125–230 мм | 0–40° | DF106B | DF106G6 7 | DF206G | |
| 6–11 дюймов | 150–280 мм | 0 -40° | DF107B | DF107G | DF207RE | DF207G |
| 7-13″ | 179-030 мм °DF108B | DF108G | DF208RE | DF208G | ||
| 10-19″ | 254-483 мм | 0-40° | DF109B | DF109G | DF209RE | 2 039G00036 195 |
Dektite Original Colored
| Внешний диаметр трубы (дюймы) | Наружная труба | Уклон крыши | Цвет EPDM | Номер детали | ||||
|---|---|---|---|---|---|---|---|---|
| 0,25-5″ | 400360 мм 0037Коричневый | DF103BN | ||||||
| 0,25-5″ | 5-127мм | 0-40 | Ярко-красный | DF103BR | 5-6,6″ 30037225–127 мм | 0–40 | Темно-синий | DF103DB |
| 0,25-5″ | 5-127 мм | 0-40 | Темно-зеленый | DF103DG | 5-370||||
| 5–127 мм | 0–40 | Голубой | DF103LB | |||||
| 0,25-5″ | 5-127мм | 0-40 | Светло-зеленый | DF103LG | ||||
0,25-5″ 7| 7 7 | 0-40 | Терракотовый | DF103TC | | ||||
| 0,25-5″ | 5-127 мм | 0-40 | Белый | DF103WH | ||||
| 4,25-7,5″ 70-9039 | 6 0036 0-40Коричневый | DF105BN | ||||||
| 4,25 -7,5″ | 108–190 мм | 0–40 | Ярко-красный | DF105BR | ||||
| 4,25–7,5 дюйма | 108–190 мм 30–190 30–190 | 7 | 036 Темно-синий | DF105DB | ||||
| 4,25-7,5″ | 108–190 мм | 0–40 | Темно-зеленый | DF105DG | ||||
| 4,25–7,5 дюйма | 108–190 мм 7 | 7 0 | Голубой | DF105LB | ||||
| 4,25-7,5″ | 108-190 мм | 0-40 | Светло-зеленый | DF105LG | ||||
| 4,25-7,5″ | 108-190 мм | 90ta 0-370 Терракотовый 37DF105TC | ||||||
| 4,25–7,5 дюйма | 108–190 мм | 0–40 | Белый | DF105WH | ||||
| 7–13 дюймов | 175–330 мм | 0–40 7DF 9336 Коричневый 100337 | 08BN||||||
| 7–13 дюймов | 175–330 мм | 0-40 | Ярко-красный | DF108BR | ||||
| 7–13 дюймов | 175–330 мм | 0–40 | Темно-синий | 9027 DF1038DB7–13 дюймов | 175–330 мм | 0–40 | Темно-зеленый | DF108DG |
| 7–13 дюймов | 175–330 мм | 0–40 | Голубой | 9003B 9003B 9008L 9008L 177–13 дюймов | 175–330 мм | 0–40 | Светло-зеленый | DF108LG |
| 7-13″ | 175-330мм | 0-40 | Терракот | DF108TC | ||||
| 7-36 75–330 мм | 0–40 | Белый | DF108WH |
Dektite Premium
Идеально подходит для гидроизоляции труб на металлических крышах.
Универсальная гидроизоляция с высокопрочным конусом и основанием из EPDM, окантованная гибкой алюминиевой полосой. Идеально подходит для прокладки горячих или холодных дымоходов на металлических крышах. Квадратное основание подходит для любых готовых металлических кровельных профилей.
| Наружная труба (дюймы) | Наружная труба | Базовый размер | Уклон крыши | Серый 1 9 EPDM 19 EPDM 900 Черный DM | Красный силикон | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0–1,5 дюйма | 0–35 мм | 100 x 100 мм | 4 x 4 дюйма | 0–60° | 18/12 | DFE100B | DFE1030G 90 3 60 DFE1030G 90 3 0037 | ||||||||||||
| 0,25–2,25 дюйма | 5–55 мм | 139 x 139 мм | 5 1/2″ x 5 1/2″ | 0–45° | 12/12 | DFE101B | |||||||||||||
| ДФЭ201РЭ | |||||||||||||||||||
| 0,25-3′ | 5–76 мм | 178 x 178 мм | 7 x 7 дюймов | 0–45° | DFE102B | ||||||||||||||
| 37 DFE | 6 DFE202RE|||||||||||||||||||
| 0,25–5 дюймов | 5- 127 мм | 221 x 221 мм | 8,75 x 8,75 дюйма | 0-45° | 12/12 | DFE103B | DFE103G | DFE203RE | |||||||||||
| 3–7 дюймов | 75–175 мм 87 | 11 x 11 дюймов | 0-45° | 12/12 | DFE104B | DFE104G | DFE204RE | ||||||||||||
| 4–8 дюймов | 100–200 мм | 310 x 9030 мм 5 x 12,25″ | 0-45° | 12/12 | DFE105B | DFE105G | DFE205RE | ||||||||||||
| 5–9 дюймов | 125–230 мм | 363 x 363 мм | 14,25 x 14,25 дюйма | 0–45° | 9032 9032 9032 FE 10/1032 6BDFE106G | DFE206RE | |||||||||||||
| 6- 12 дюймов | 150–300 мм | 456 x 456 мм | 18 x 18 дюймов | 0–45° | 12/12 | DFE107B 37 | DFE207RE | ||||||||||||
| 6,75–14 дюймов | 170 -355 мм | 496 x 496 мм | 19,5 x 19,5″ | 0-45° | 12/12 | DFE108B | DFE108G | DFE208RE | 207’329 | 7 | 230–508 мм | 681 x 681 мм | 23 x 23 дюйма | 0-45° | 12/12 | DFE109B | DFE109G | DFE209RE |
Dektite High Pitch
Металлическая кровля с крутым уклоном Гибкая гидроизоляция.
Конструкция с уклоном 40 градусов обеспечивает водонепроницаемое уплотнение на металлических крышах с уклоном от 35 до 60 градусов.
| Внешняя труба (дюймы) | Внешняя труба | Уклон крыши | Черный EPDM | Красный силикон | 0-159мм | 35-65 | ДФх203Б | ДФх303РЭ |
|---|
Дектайт Комбо
Вспышка вокруг и вокруг
Стандартный Dektite и Retrofit в одном. Клипсы в комплекте.
| Наружная труба (дюймы) | Наружная труба | Размер основания | Уклон крыши | 1DM | Черный EPDM | Красный силикон | ||
|---|---|---|---|---|---|---|---|---|
| 0,25–2,5 дюйма | 5–60 мм | 139 x 139 мм | 3 1/2 x 3 1/2 дюйма | 0–45° | 12/12 | DC101BC | DC101GC | DC201REC |
| 1,75–3,25 дюйма | 6 7 93 x 87 93 900 900 мм7 x 7″ | 0-45° | 12/12 | DC102BC | DC102GC | DC202REC | ||
| 0,25-5″ | 5-127 мм | 216 x 216 мм x 8 9 0122/8 | 7 ” | 0-45° | 12/12 | DC103BC | DC103GC | DC203REC |
| 3-7″ | 75-175 мм | 285 x 285 мм | 11 1/4 x 11 1/4 ” | 0-45° 7 92 | 10037 9003 36 DC104BC | DC104GC | DC204REC | |
| 4,25-7,5″ | 108-190 мм | 366 x 366 мм | 14 1/2 x 14 1/2″ | 6 273 9003 9003 9003 037 | DC105BC | DC105GC | DC205REC | |
| 5–9 дюймов | 125–230 мм | 366 x 366 мм | 14 1/2 x 14 1/2 ” | 0-45° | 12/12 | DC106BC | DC106GC | DC206REC | 2150-280 мм | 454 х 454 мм | 17 1/4 x 17 1/4 ” | 0-45° | 12/12 | DC107BC | DC107GC | DC207REC | 7-0133 | 3 дюйма | 175–330 мм | 454 x 454 мм | 17 1/4 x 17 1/4 дюйма | 0–45° | 12/12 | DC108BC | DC108GC | DC208REC |
| 9,5–20 дюймов | 240–508 мм | 685 x 985 мм 9 00036 37 | 0-45° | 12/12 | DC109BC | DC109GC | DC209REC | |
| 13 3/4-30″ | 350-760 мм | 995 x 965 мм | 38 1/2 x 38″ | 6 0037DC110BC | DC210REC |
Dektite Ezi-Seal
Забудьте о силиконе, просто завинтите его
Имеет революционную неабсорбирующую и непористую губчатую прокладку, которая обеспечивает герметичность за счет сжатия даже во влажных условиях.
Он прилегает к линии крыши, обеспечивая водонепроницаемое уплотнение без необходимости использования силиконового герметика.
Уникальная запатентованная застежка-молния не требует отдельных зажимов — просто зажмите ее вместе.
