Если вы занимаетесь монтажом своими руками, вам необходимо знать , как правильно закручивать саморезы для металлической кровли . Мы можем помочь вам и в этом.

Тип используемого крепежа зависит от того, устанавливаете ли вы панели с открытым крепежом или панели со скрытым крепежом. Волнистое гофрирование и R-панель являются примерами открытых крепежных панелей. Стеновые панели со стоячим фальцем или заподлицо представляют собой панель со скрытым креплением.

При установке панелей с открытыми крепежными элементами используются крепежные детали с резиновыми уплотнительными шайбами ​​для повышения водонепроницаемости панелей и защиты от воды.

В панелях со скрытым креплением используются крепления с низкопрофильной головкой, чтобы избежать контакта с нижней стороной кровельной панели.

Панели со скрытой застежкой, в которых используются застежки-клипсы, такие как стоячий фальц с защелкой, обычно используют застежки типа «блинообразной головки». Система, в которой не используются зажимы, такие как стоячий шов с гвоздями, использует застежки со сверхнизким профилем.

Металлические панели бывают самых разных цветов. К счастью, крепеж тоже.

Винты поставляются с головками с цветным покрытием, соответствующим цвету металлических панелей. Благодаря этому крепежные элементы сливаются с металлическими кровельными и сайдинговыми панелями, придавая им более гладкий и аккуратный вид.

Это основные компоненты анатомии крепежной детали

• Диаметр – Диаметр стержня, а не диаметр головки винта.
• Резьбы на дюйм – Пример: Винт №12-14 имеет диаметр №12 с 14 витками резьбы на дюйм.
• Длина – Начинается с нижней стороны головки и включает сверло и уплотнительную шайбу. Форма головки включена в длину только для крепежных деталей с потайной головкой.
• Тип головки – Наиболее распространенными металлическими кровельными шурупами являются винты с шестигранной головкой, шестигранной головкой с шайбой и блинчатой ​​головкой.
• Тип сверла — Самосверлящие, самонарезающие и самопроникающие
• Материал – Углеродистая сталь и нержавеющая сталь являются двумя наиболее распространенными.
• Покрытие – Наиболее распространены оцинкованные винты. Головка винта обычно окрашивается в тот же цвет, что и металлические панели.
• Уплотнительные шайбы – Винты либо имеют резиновую уплотнительную шайбу для защиты от непогоды, либо нет.

При выборе материала для ваших винтов учитывайте тип металлов, к которым они крепятся. При соприкосновении разнородных металлов и воздействии на них влаги возникает гальваническое воздействие.

Гальваническое воздействие между разнородными металлами может привести к преждевременному выходу из строя крепежных элементов, в результате чего ваши панели могут подвергнуться протечкам. Проще говоря, когда определенные металлы вступают в контакт друг с другом, один металл жертвует собой ради другого.

Как правило, чем дальше друг от друга находятся материалы в гальваническом ряду (см. таблицу ниже), тем выше риск гальванической коррозии. Чем дальше друг от друга находятся металлы на графике, тем сильнее будет коррозия.

Металлические кровельные и сайдинговые материалы на вашей работе определяют отделку, покрытие и материалы для соответствующих винтов.

• Алюминиевая кровля — Используйте винты из нержавеющей стали типа 304 с соответствующим цветом краски на головках винтов. Никогда не используйте нержавеющую сталь 410 на алюминиевой крыше.
• Медная кровля — Используйте винты типа 410 из нержавеющей стали, которые также покрыты медью.
• Corten Roofing — Используйте винты из нержавеющей стали с головкой, окрашенной в темно-коричневый цвет.
• Металлическая кровля – Используйте оцинкованные шурупы, которые далее называются оцинкованными шурупами. Головки шурупов должны быть окрашены в тот же цвет, что и металлическая кровля или боковые панели.

Если длины ваших креплений недостаточно, чтобы проникнуть сквозь весь материал, можно с уверенностью сказать, что установка не будет успешной. Правильный крепеж должен быть не только достаточно длинным, чтобы пройти через материал, но вы также должны учитывать длину сверла, если вы используете саморезы.

Самое главное, чтобы шурупы проникали в материал, к которому вы крепите, как минимум на один дюйм.

Длина обычно округляется до следующей половины или четверти дюйма, чтобы обеспечить достаточную длину крепежа. Имейте в виду, что чем длиннее винт, тем больше деформация при кручении возникает при закручивании. Иногда это может привести к поломке креплений во время установки.

Длина шурупа измеряется по-разному в зависимости от того, имеет ли он шестигранную или плоскую головку. Винты с шестигранной головкой измеряются от нижней части шестигранной головки, а винты с плоской головкой измеряются от верхней части головки винта.

Различные климатические условия и требования к нагрузке означают, что длина винта не всегда будет одинаковой. Каждая работа должна рассматриваться отдельно.

Вот некоторые общие рекомендации:

• Металлическая кровля со стоячим фальцем – 1-дюймовые круглые головки являются наиболее типичными винтами для крепления зажимов.
• Гофрированный ½” – Винт крепится к верхней части панели при кровельных работах. Эта панель имеет высоту ½ дюйма, поэтому вам понадобится винт длиной не менее 1,5 дюйма.
• Гофрированный ⅞” – Винт крепится к верхней части панели при кровельном применении. Гофрированная кровля имеет высоту ⅞ дюйма, поэтому вам понадобится винт длиной не менее 2 дюймов.
• R Panel, 7.2 Panel и Ag Panels — винт крепится к нижней части панели. Наиболее распространены винты длиной 1 дюйм.

Как и в случае с металлической крышей, требования к работе всегда будут разными. Всегда консультируйтесь со своим инженером. Вот некоторые общие рекомендации:

• Стеновые панели со скрытым креплением – наиболее типичными винтами являются 1-дюймовые круглые головки.
• Открытые крепежные панели — винт крепится к нижней части панели. Наиболее распространены винты длиной 1 дюйм.

Выбор правильного типа крепежа для металлической кровли зависит от того, к чему крепеж будет крепиться во время установки. Большинство жилых крыш будет иметь фанерную подложку. Коммерческие или сельскохозяйственные работы также могут быть прикреплены к дереву, но также принято прикреплять винты к легким металлическим прогонам или тяжелым стальным двутавровым балкам.

Совет: Всегда заказывайте винты с уплотнительными шайбами, как показано ниже, чтобы предотвратить протечки крыши.

Кровельные шурупы Металл к дереву

Наиболее распространенным типом крепежа для металлической кровли являются кровельные шурупы. Производители крепежа обычно указывают прочность на отрыв для различных пород дерева, поскольку не вся древесина одинакова. Это помогает определить правильный крепеж для вашего проекта.

Примером крепежа для деревянной подложки является шуруп №9 для металла к дереву или шуруп №10 для кровельного металла к дереву. Эти винты имеют очень острую самопрокалывающуюся точку, которая может проникать через 20-29 мм.стальной лист, а затем в дерево без предварительного сверления, проскальзывания или повреждения металлических панелей.

Металлические кровельные винты

Существует несколько типов винтов, которые можно использовать для крепления к металлу или стали. Правильный винт зависит от области применения и толщины стали.

Типы шурупов для металлической кровли

• Винты, которые крепят боковой нахлест металлических панелей или прикрепляют отделку и гидроизоляцию.
• Винты для крепления к тонкому металлу, например к металлическим прогонам.
• Винты для крепления к тяжелым стальным балкам, двутавровым балкам или стальным трубам.

Винты для отделки

Тип винта для отделки, который вы должны использовать, зависит от панели, для которой он используется, и от того, подвергается ли он воздействию погодных условий. Если у вас есть накладной винт, который будет подвергаться воздействию погодных условий, на нем должна быть резиновая уплотнительная шайба. Если винт не находится в месте, где он будет подвергаться воздействию погодных условий, вы можете использовать винт с плоской головкой без уплотнительной шайбы.

Примером винта, который используется для соединения отделки с открытой панелью с застежкой, является застежка Impax ¼-14. Острие винта может проникнуть в обшивку толщиной 20-29 мм, а затем прикрепить обшивку к металлическому листу.

Накладные винты

Накладные винты обычно называют сшивающими винтами. Схема расположения винтов для открытой крепежной панели потребует использования винта внахлестку для крепления бокового нахлеста панели. Эти винты обычно размещаются на расстоянии от 12 до 24 дюймов по центру в нижней части панели.

Шурупы по металлу тонкого сечения

Этот тип шурупов можно использовать при монтаже металлической кровли или сайдинга. Для металлической кровли наиболее распространенным применением является крепление к металлическим прогонам. Для работы с металлическим сайдингом это крепление к металлическим шпилькам.

Этот тип шурупа следует использовать, когда толщина металлических прогонов составляет 14 или 16 калибров. Примером этого типа винтов является Impax № 12-14.

Металлические винты для толстой стали

Этот тип шурупа будет использоваться, когда толщина стали составляет до ⅛ дюйма или больше. По мере того, как сталь становится толще, крепить ее непосредственно к стали становится все труднее. Двумя наиболее распространенными типами винтов, которые используются в этом приложении, являются № 12-24 самозасверливателя Impax 4.5 и самозасверливания № 12-24 Impax 5.

Самозаворачивающиеся винты/Tek

Самонарезающие винты — это еще одно название винтов Tek.

Винты Tek имеют небольшую резьбу на конце, известную как сверло. Они оба сверлят собственное отверстие и формируют сопрягаемую резьбу. Винты Tek устраняют необходимость в предварительном сверлении и, следовательно, помогают быстрее выполнять проекты. Эти винты предназначены только для металлических соединений.

Существует одно исключение, известное как винт Rimer Tek®, который имеет крылья и предназначен для соединения дерева с металлом.

Шурупы Tek обозначаются номером от 1 до 5, который указывает длину канавки или часть шурупа, которая определяет уровень толщины металла, который он может просверлить. По мере увеличения числа толщина металла, через который он может пройти, увеличивается.

Винты Tek 4 по сравнению с винтами Tek 5

То, что шуруп может проникать в толстую сталь, не означает, что для этого не потребуется больших усилий. Существует лишь небольшая разница в стоимости между Tek 4, 4,5 и 5. Дополнительные время и усилия, которые требуются при использовании Tek 4, не стоят минимальной экономии.

Мы рекомендуем вам использовать Tek 5, когда это возможно.

• Шурупы Tek 4.5 могут просверливать металл толщиной 0,075–0,375 дюйма.
• Шурупы Tek 5 могут просверливать металл толщиной от 0,075 до 0,500 дюймов.

Одной из частей винта, которую чаще всего неправильно понимают, является само острие сверления. Клиенты часто используют все эти термины взаимозаменяемо. Саморезы и саморезы часто путают из-за того, что это одно и то же изделие.

Есть несколько сходств между ними, в том числе оба часто имеют одинаковые размеры и типы голов. Однако они служат разным целям. Если вы закажете неправильную точку сверления, ваш винт не будет работать должным образом.

Существует три основных типа стилей точек сверления, и мы дадим определение каждому из них.

• Самосверлящий
• Саморез
• Самопроникающий

Наконечник винта имеет острие сверла, которое позволяет просверливать отверстие при формировании сопрягаемой резьбы. Он должен иметь возможность выполнять обе функции за одну операцию. Самосверлящий винт должен просверлить собственное отверстие, чтобы считаться самосверлящим. Он используется в приложениях металл к металлу.

Это винт, предназначенный для нарезания резьбы в материале. Они не предназначены для сверления металла. Перед установкой необходимо предварительно просверлить пилотное отверстие. Применяется как для металла, так и для дерева, но редко используется для металлических кровель и сайдинга.

Этот шуруп предназначен как для прокалывания тонкого металла, так и для нарезания резьбы в материале. Сверло будет более острым и имеет две резьбы. Перед установкой нет необходимости предварительно сверлить пилотное отверстие. Это наиболее распространенный тип шурупов для металла и дерева.

Диаметр шурупа измеряется диаметром стержня. Чем выше число, тем шире винт.

Правильный выбор шурупа зависит от местных строительных норм, климата, предпочтений подрядчика и технических характеристик вашей работы. Каждая работа будет отличаться, и каждый винт имеет разные значения вытягивания. Лучшее, что мы можем сделать, это дать вам несколько общих рекомендаций.

Вот наиболее распространенные диаметры шурупов:

• № 9 и № 10 — это наиболее распространенные размеры для шурупов по металлу и дереву
• №12 — это наиболее распространенный винт металл-металл 9.0114
• №14 — более широкий винт, который используется в районах с более сильными снеговыми нагрузками

Крепежи бывают разных профилей, каждый из которых соответствует разным критериям.

Например, есть винты с плоской головкой, также известные как «винты-блинчики», которые используются при низкопрофильной установке. Другим примером являются винты с буртиком, которые имеют большой купол под головкой, что полезно, когда тепловое движение может деформировать отверстия.

• Головка с шестигранной шайбой – Поверхность шайбы обеспечивает опорную поверхность для приводных гнезд. Они могут быть с прорезями или без прорезей, хотя чаще встречаются без прорезей.

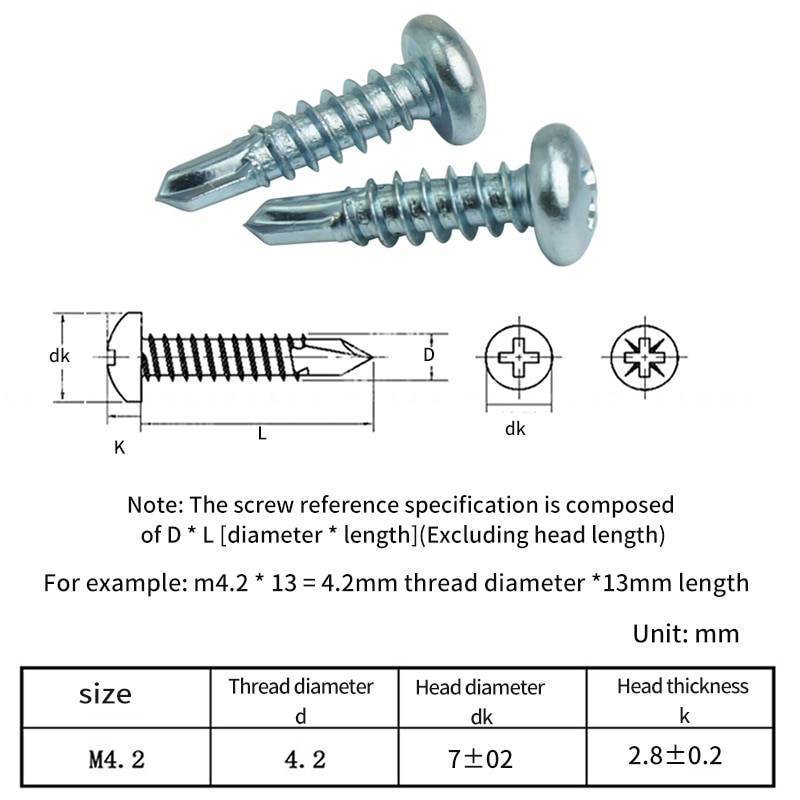

• Панорамная головка – Низкопрофильная головка, которая может быть крестообразной или квадратной.
• Плоская головка – Головка этого типа утопает в древесине для получения гладкой поверхности.
• Овальная головка – Похожа на плоскую головку, но с овалом наверху для законченного вида.

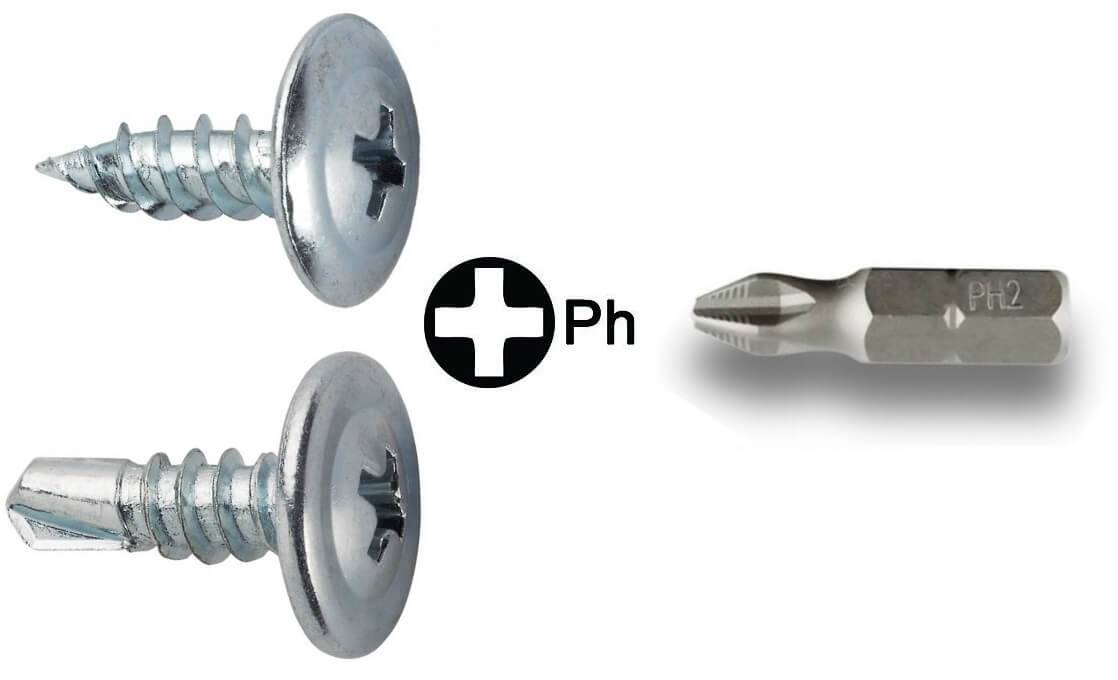

• Головка с круглой шайбой – Состоит из приподнятой тарельчатой ​​головки со встроенной шайбой, сформированной в процессе высадки. Головка винта помогает предотвратить его чрезмерное закручивание.
• Шурупы для ферм – Винты с большой головкой и низким профилем.
• Винты с плоской полукруглой головкой – головка с самым низким профилем для крепления металла к металлу.
• Вафельная головка – Используется для крепления фанеры к металлу.

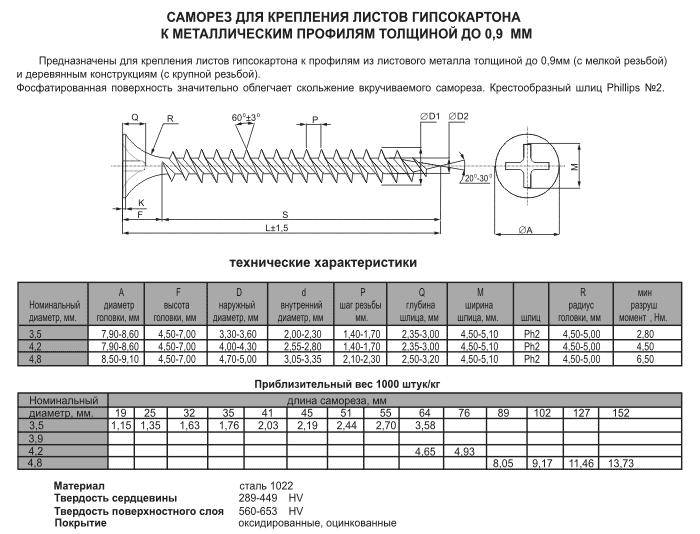

• Головка стекляруса для гипсокартона — Они будут крепить гипсокартон к металлическим шпилькам.
• Частичная рама – Винт для крепления стойки к гусенице.
• Блинчатая головка – очень низкопрофильная головка с большой опорной поверхностью.
• Квадратная накладка — Квадратный привод и уменьшенная головка для ограниченного пространства.

Количество резьб, также известное как шаг резьбы или число витков на дюйм (TPI), показывает, насколько мелка резьба на винте. Это важное соображение, поскольку оно является частью того, что определяет величину вытягивания винта 9.0005

Крепежные детали для США относятся к числу витков резьбы на дюйм (TPI), поэтому 24 соответствует 24 виткам на дюйм. Пример: #12-24 – это диаметр #12 с 24 витками резьбы на дюйм.

Метрические крепежные изделия относятся к количеству резьбы как шагу резьбы или расстоянию между резьбами. Например, шаг 1,5 будет иметь 1,5 миллиметра между каждой резьбой.

Меньшие крепежные детали, как правило, имеют более тонкую резьбу, поэтому количество витков больше.

В этой статье мы рассмотрели много тем, но теперь вы должны лучше понимать все различные типы доступных крепежных деталей. Использование правильных винтов для вашего проекта жизненно важно для долговечности металлической крыши или сайдинга, который вы устанавливаете.

Использование неправильных винтов или их неправильная установка — это простая ошибка, которая может привести к повреждению, которого можно легко избежать. Потратьте дополнительное время, чтобы решить, какие крепежные детали лучше всего подходят для вашего проекта.
