Положительные и отрицательные стороны приборов учета расхода воды

Прежде, чем начинать установку счетчика воды, стоит сначала проанализировать какую пользу принесет этот шаг, а может наоборот, увеличит ваши затраты. Когда на жилплощади людей живет не так много, чем прописано, установка приборов учета на воду позволит уберечь денежные средства. Ведь оплата будет осуществляться за фактическое потребление воды.

А в ситуации, когда количество прописанных человек меньше, чем проживающих по факту удобнее оплачивать по усредненному показателю. Правовая сторона вопроса не запрещает монтаж счетчика воды самостоятельно.

Главное выполнить несколько условий:

• Счетчик для воды должен быть с техническим паспортом;
• Для установки прибора учета необходимо перекрыть водопровод во всем доме. Лучше для этого привлечь сотрудников ЖЭКа.

Инструкция по установке счетчика воды своими руками

Первым шагом следует обратиться в компанию водоканала, чтобы там проконсультировали по техническим требованиям в счетчику воды. Следом идет непосредственная покупка прибора учета. Обязательно стоит проверить наличие сертификата и оттиска на пломбе.

Так же рекомендуется провести проверку сразу после приобретения прибора учета в ЖЭКе или лицензированной фирме. По итогам проверки в отведенных графах технического паспорта ставится определенный штамп.

В этой фирме можно сразу назначить день, когда специалист придет к вам домой и опломбирует уже установленный прибор учета. Запомните, что наносить повреждения пломбе ни в коем случае нельзя. В ином варианте, все показания прибора учета не будут приниматься во внимание.

Вторым шагом является подбор участка, где будет размещен прибор учета. Стоит его размещать как можно ближе к основным трубам водоснабжения. Определенно указанного места нет, просто стоит выбирать исходя из удобного доступа для снятия показаний.

Чаще всего, основные трубы проходят над или под унитазом, и установку счетчика воды производят в этом месте. Эти условия должны соблюдаться при установке счетчика воды в квартире, в отдельно стоящем доме требования более строгие.

Приборы учета располагают около 20 см от места подвода водоснабжения. При наличии уличного колодца, он так же в должностном порядке пломбируется. В данной ситуации важность пломбы ни на сколько не меньше, и ее целостность нельзя нарушать.

Методика монтажа прибора учета

Схема действий при монтаже прибора учета расхода воды в принципе довольно проста. После приобретения всех нужных составляющих стоит прочитать рекомендации к использованию их. Внимательно изучаем технический паспорт прибора учета и находим конкретные цифры, обозначающие прямую трубу до и после него. Сам монтаж проходит в 6 шагов.

Для начала на ровной поверхности уложите все составляющие по цепочки, при этом проверяйте направления на всех составляющих.

Попробуйте соединить все составляющие без воды. Это поможет определить необходимое количество уплотнителя на соединения.
Обычно кроме самого прибора учета, в упаковке есть патрубки — соединители на трубы и колечки, используемые для уплотнения.

Но при монтаже счетчика, колечки лучше приобрести отдельно. Они отличаются между собой: для прибора учета на теплую воду нужны немного другие.

После того, как соединили все составляющие, можно приступать к монтажу конструкции в сам водопровод. Для этого лучше пригласить специалиста из управляющей компании. Снизу стоит расположить таз, есть вероятность, что будет стекать оставшаяся вода в трубах. Отмечаете необходимую для конструкции длину и отрезаете столько же на трубах.

Непосредственное прикрепление прибора учета к трубе. На этом шаге могут появиться небольшие трудности. Когда водопровод из железных труб, нужно сделать резьбу на стыках. Поэтому, рекомендуем весь отрезок заменить пластиковыми трубками.

Непосредственное обследование установленной конструкции на предмет течи. Включаем воду и не спеша поворачиваем шаровой краник. Поле того, как убедитесь, что все работает исправно, приглашайте специалиста для установки пломбы на прибор учета.

Теперь данные прибора своевременно предоставляйте в компанию водоканала и оплачивайте только фактическое потребление воды.

Фото процесса установки счетчиков воды

Также рекомендуем посетить:

схемы, правила и монтаж пошагово

На чтение 13 мин. Просмотров 4.1k. Обновлено 25 ноября, 2020

В данной статье подробно освещен вопрос – как правильно заменить или установить счетчик на воду самостоятельно, схемы установки, как выбрать водосчетчик, какие инструменты и документы понадобятся и т.д.

В сложившихся условиях еще не наступило время нормированного потребления воды, но первым шагом к тому становится учет ее потребления с использованием водосчетчиков.

Установить водомер в наши дни обязывает Федеральный закон (для принуждения населения к установке применяют штрафные санкции), а чтобы он работал правильно, разработана типовая схема подключения счетчика воды в квартире.

Можно ли установить счетчик расхода воды самостоятельно – что об этом говорит закон

Возможность установить водомер самостоятельно не оговаривается отдельно в законодательном порядке, закон лишь обязывает всех граждан Российской Федерации иметь их в наличие.

Единственно, чтобы избавить население от соблазна исказить показания водомеров, самостоятельное их опломбирование не разрешается. Все работы должны быть исполнены аттестованными для этого организациями, имеющими соответствующую лицензию.

В то же время, все водомеры должны соответствовать требованиям стандартов и быть включенными в перечень разрешенных к установке в квартирах. Впрочем, специалисты уполномоченных организаций предложат хозяину квартиры аттестованные счетчики воды, проблем с которыми  не возникнет.

Самостоятельно установить водосчетчик разрешается, но устройство не будет опломбировано и зарегистрировано, так, что потребуются дополнительные усилия для его регистрации.

До 2012 года, чтобы установить счетчик на трубу, необходимо было обратиться в территориальное жилуправление с заявлением – правилами  установки водяных счетчиков в квартире иное не предусматривало. Сейчас все можно подключить своими руками.

Установить счетчик силами представителей управляющей кампании – порядок оформления

В наше время самостоятельно установить счетчик на воду в квартире разрешается. Но если Вы все же решили установить прибор учета силами представителями компании, то потребуется выполнить следующие действия:

1. Подать заявление в жилищно-коммунальную контору по принадлежности. Здесь должны предложить на выбор перечень специализированных организаций, устанавливающих водомеры на воду в квартирах
2. Далее, надо подписать договор с исполнителями на производство работ по установке водосчетчика в квартире и их дальнейшему обслуживанию
3. По окончании работ по установке в квартире составляется акт приемки аппаратуры и вводу ее в эксплуатацию.
4. Одновременно с составлением акта производится опломбирование водомера.
5. С эксплуатирующей организацией заключается договор об использовании данных приспособлений для начисления оплаты за использованную воду.

Установить бесплатно – кому закон обеспечивает бесплатный монтаж приспособления

Следует заметить, что по закону бесплатно, установить счетчик на воду может определенная группа граждан.

Бесплатно данной услугой могут воспользоваться:

• граждане с совокупным доходом ниже прожиточного минимума;
• участники ВОВ;
• недееспособные граждане относящиеся к первой и второй группе;
• граждане воспитывающие детей инвалидов.

В некоторых регионах страны местное правительство может дополнять данный перечень граждан имеющих права на бесплатную замену по закону (например пенсионеры), для полноты информации это необходимо уточнить в местных органах самоуправления.

Схема установки счетчика на воду в квартире

Установить измерительный прибор общедомового назначения можно только с соблюдением всех требований СНиП и в точном соответствии с проектом. Такая работа выполняется только специализированными организациями. Несколько иначе обстоит дело с внутриквартирными водосчетчиками.

Правила их установки не разработаны по сей день, и вряд ли это случится в обозримом будущем. Единственное – необходимо строго следовать инструкциям по установке, изложенным в руководстве, прилагаемом к прибору. Вот некоторые положения, которых необходимо придерживаться:

1. Водомеры в квартире должны устанавливаться в легкодоступных местах с обязательным условием прямой зрительной доступности.

2. Надо выдерживать условие протяженности прямых участков трубопровода до прибора и за ним.
3. Большинство контроллеров на воду для квартиры укомплектованы необходимыми патрубками для решения задачи, изложенной в предыдущем пункте.

Вода в него должна поступать через фильтр (2). Счетчик (1) через муфту (3) соединяется с трубной разводкой. В местах подключения такого узла к трубопроводу устанавливаются отсекающие шаровые краны, чтобы обеспечить отключение внутренней разводки при необходимости ремонта или замены без перекрытия стояка.

Следует заметить, что предпочтительно использовать два вида фильтров – грубой и тонкой очистки. Это обеспечит более длительную работу не только фильтров, но и всей системы в целом.

Чтобы не прерывать подачу воды на время ремонта или поверки прибора учета, в схему разводки желательно включить байпас с шаровым краном. Немного дешевле обойдется держать в запасе вставку необходимой длины, которую можно устанавливать на время ремонта.

Как правильно выбрать водосчетчик

При подборе контроллера расхода воды надо, прежде всего, учитывать диаметр трубы внутренней разводки. Рекомендуемые размеры указаны в технической документации на счетчик и это обстоятельство необходимо учитывать в первую очередь.

Не в последнюю очередь имеет значение стоимость счетчика. Приобретя самый дешевый из подходящих вариантов, можно прогадать в другом. Нужно так же учитывать:

• срок гарантии и время эксплуатации;
• длительность меж поверочного периода;
• простота установки и монтажа;
• дата выпуска водосчетчика, ведь за время нахождения на полке магазина его ресурс неумолимо снижается.
• тип приспособления – ниже мы подробно рассмотрим основные модификации, тут можно кратко отметить что они бывают энергонезависимыми и работающие от электрической сети

Срок эксплуатации счетчиков холодной воды обычно составляет порядка 6 лет, а горячего – 4 года.

Надо заметить, что очередная поверка приборов учета (по истечении 6 лет для холодной и 4 года для горячей воды) редко дает положительный результат. Как правило, счетчики на воду признают непригодными для дальнейшей эксплуатации.

Место установки счетчика на воду в квартире

Общепринятым является место подключения на входном стояке. Сначала устанавливается запирающий кран, за которым следует все остальное оборудование.

Необходимо помнить, что кран на стояке находится в зоне ответственности управляющей компании. При обнаружении его неисправности следует обращаться именно к ним.

Замена водяного счетчика в квартире, за чей счет она производится? Бесплатно замена или установка не производиться. Необходимо для работы воспользоваться платной услугой профильных служб или компаний. По возможности работа может быть произведена самостоятельно, но постановка прибора на учет в квартире и установка пломбы на нем – это забота управляющей компании.

Правила замены водяных счетчиков просты:

• после установки водомера необходимо подать заявление в управляющую компанию об опломбировании и взятии на учет нового прибора;
• к заявлению приложить схему подключения в свободной форме;
• нужна также ксерокопия паспорта счетчика.

Согласование времени прихода специалиста, который должен проверить правильность монтажа оборудования и установить пломбы на сам водосчетчик и рычаг байпаса, если таковой установлен. Нарушение целостности пломб автоматически препятствует использованию данных счетчика, и начисление платы производится на общих основаниях по усредненным данным.

Подписание акта ввода прибора в эксплуатации предусматривает обязательную ежемесячную передачу данных в управляющую организацию. В настоящее время выпускаются водомеры, подключаемые к сети управления и передающие данные в автоматическом режиме.

Также следует обеспечить доступ работников управляющей компании к счетчику для контроля.

По нормам такое посещение обязательно не чаще 1 раза в полугодие, но если вы не позволили работнику осмотреть водомер раньше, это может стать поводом для начисления по нормативам.

Инструменты и материалы для самостоятельной установки или замены счетчика воды в квартире

Перед тем, как установить или заменить приспособление, стоит определиться с потребностью в материалах и проверить наличие необходимых инструментов. И этому предшествует тщательное обследование состояния работающего водосчетчика:

1. Запирающий кран между стояком и водомером. Надо убедиться в его работоспособности, если он не запирает, мероприятие по замене придется отложить до устранения неисправности силами управляющей организации, в ведении которой находится это изделие. Заявку в диспетчерский пункт можно направить по телефону.
2. Фильтр грубой очистки воды необходимо проверить на пропускную способность. Для этого нужно снять крышку и вынуть фильтрующий элемент. Его необходимо тщательно промыть и прочистить, чтобы убедиться в целости сетки.
3. Обратный клапан применяется в данном узле только при наличии в системе накопительного бака.
4. Собственно прибор учета на воду. Его пригодность к дальнейшему использованию определяется результатами поверки. Как правило, по ее итогам водосчетчик признается непригодным к дальнейшему использованию.
5. Шаровой кран с внутренней резьбой. Его работоспособность проверяется закрыванием и проверкой на протечку на ближайшей консоли.

Решение о пригодности и дальнейшем использовании перечисленных деталей принимается, исходя из их способности качественно выполнять свои основные функции.

Смотреть видео как произвести замену своими руками
[sociallocker]

Если производится замена счетчика на воду, то в первую очередь необходимо произвести демонтаж старой системы. Резьбовые соединения в водопроводах склонны со временем «прикипать». При их разборке не исключено повреждение деталей в местах соединения.

Чтобы избежать этого, перед разборкой нужно обработать резьбовые соединения расклинивающей жидкостью (например – ВД-40). Нанеся ее на резьбовые соединения, нужно дать время отстояться минут 10, после чего повторить операцию. Затраты на это средство невелики, если удастся сохранить хотя бы одну деталь, их можно считать оправданными.

Из материалов необходимо также приобрести средства для уплотнения резьбовых соединений. Их применение обязательно. Для этой цели используются:

1. Традиционный материал – льняная пакля.

2. Лента ФУМ – фторопластовый уплотнительный материал. Выпускается в виде ленты на катушках. Наматывается на резьбу в несколько слоев. При установке сопрягаемой детали разрушается, заполняя все неровности на поверхности резьб и, таким образом, препятствуя просачиванию жидкости.

3. Шнур «Тангит Унилок» – материал из того же фторопласта, но в виде шнура.

Кроме перечисленных средств активно применяется для этой цели силиконовый уплотнитель в виде геля, который желательно иметь при замене счетчика на воду.

Перед началом работ нужно приобрести уплотнительные шайбы из резины или силикона. Впрочем, у хорошего хозяина они всегда имеются в наличии.

Для выполнения работ по установке или замене водомера в квартире не нужен большой набор инструментов. Достаточно иметь несколько гаечных ключей.

Можно также использовать разводные ключи, но они менее удобны в работе. Следует понимать, что инструмент с рифлеными губками использовать нежелательно, поскольку они наносят серьезные повреждения поверхности деталей.

Замена счетчиков на воду в квартире, порядок действий

Прежде всего, нужно заметить, что с массовым распространением устройств учета воды появились и массовые попытки сделать на этом бизнес, построенный на обмане. Все чаще в квартирах владельцев водомеров раздаются звонки о наступлении времени очередной поверки и замены данных устройств.

Как правило, звонят представители частных организаций, причем вне зависимости от срока работы действующего устройства. Замена представляется как запланированная или принудительная под различными предлогами. При замене счетчика на воду в первую Насколько правомерны эти требования?

Следует знать, что:

1. Сотрудники ЕРЦ или ДЭЗов никогда не обращаются напрямик к пользователям услуг. Просто, если в период с 23 по 26 число текущего месяца не поступили сведения о фактическом расходе воды, расчет производится по усредненным данным. Кроме того, работники этих подразделений не следят и не должны контролировать сроки поверки аппаратов. Внутриквартирный счетчик расхода воды находится полностью в ведении пользователя, и он несет полную ответственность за его корректную работу. Существовавшие ранее нормы об обязательной поверке в 4-х и 6-ти летний интервал работы отменены с 2012 года и ссылки на них неправомерны. На сегодняшний день о поверке должен беспокоиться сам хозяин, если у него возникают сомнения в его корректной работе. Срок службы устройства в соответствии с паспортными данными составляет порядка 12 лет.
2. Регулярные звонки от различных частных компаний нужно воспринимать как мошенничество. Только имея на руках акт поверки, подтверждающий некорректную работу водоме6ра, нужно обращаться в ДЭЗ по поводу его замены. Счетчик приобретается заявителем.
3. Не удивляйтесь, что мошенникам известны ваши персональные данные, их помощниками чаще всего становятся именно работники управляющих компаний.
4. Водомер представляет собой простейший механизм, в котором практически нечему ломаться. А изготавливается он из пластика, на котором не оседают частицы, имеющиеся в воде. Чаще всего поводом для замены является случайное механическое повреждение прибора.

В этом устройстве практически нечему ломаться, он состоит из одной подвижной детали, не обладающей существенным моментом инерции. Изменение показаний происходит при прохождении магнита, укрепленного на вертушке. Ротор работает в водной среде, которая действует как смазка, обеспечивая длительную работу механизма.

Как мы уже установили выше, решение о замене учетного устройства принимает только владелец квартиры, в которой он эксплуатируется. Он же несет и ответственность за достоверность представляемых данных. Критичным показателем для принудительной замены водомера является предельный срок эксплуатации, указанный в паспорте.

Выше мы уже рассмотрели порядок действий при необходимости замены водомера в квартире. Физически установить счетчик воды своими руками абсолютно элементарно. Нужно отвернуть две гайки-американки старого устройства и завернуть две новых. Естественно, нужно воспользоваться уплотняющими средствами и заменить прокладки.

Различия в установке устройств на холодную и горячую воду нет. Вообще, эти два вида счетчиков практически ничем не отличаются, кроме предельно допустимых температур эксплуатации. Для холодных и горячих нижний уровень составляет 0,1 градусов, а верхний может значительно отличаться, поэтому его уточняют по паспортным данным.

Для горячей воды верхний предел ограничивается показателями 70-130 градусов. Очевидно, что устройство для горячей воды может использоваться и на трубопроводе холодной с теми же результатами.

Существенным различие является стоимость приборов, более высокая для аппаратов горячей воды. Это обусловлено использованием для них термостойких материалов, стоимость которых значительно выше.

Какой счетчик установить в квартире

Для измерения расхода воды можно использовать устройства различных типов:

1. Индукционные или электромагнитные предусматривают подключение к электросети. К положительным сторонам можно отнести отсутствие механических составляющих, что определяет длительный срок службы. Принцип действия – использование электро проводимости воды. Очень требователен к чистоте жидкости, что не является отличительной особенностью наших водопроводов. Отличается высокой ценой, что не способствует его популярности.
2. Ультразвуковые водосчетчики работают на принципе сравнения скорости прохождения ультразвука в направлении по течению и против него. Очень требовательны к чистоте воды, имеют высокую стоимость. Энерго зависимы, применяются редко.

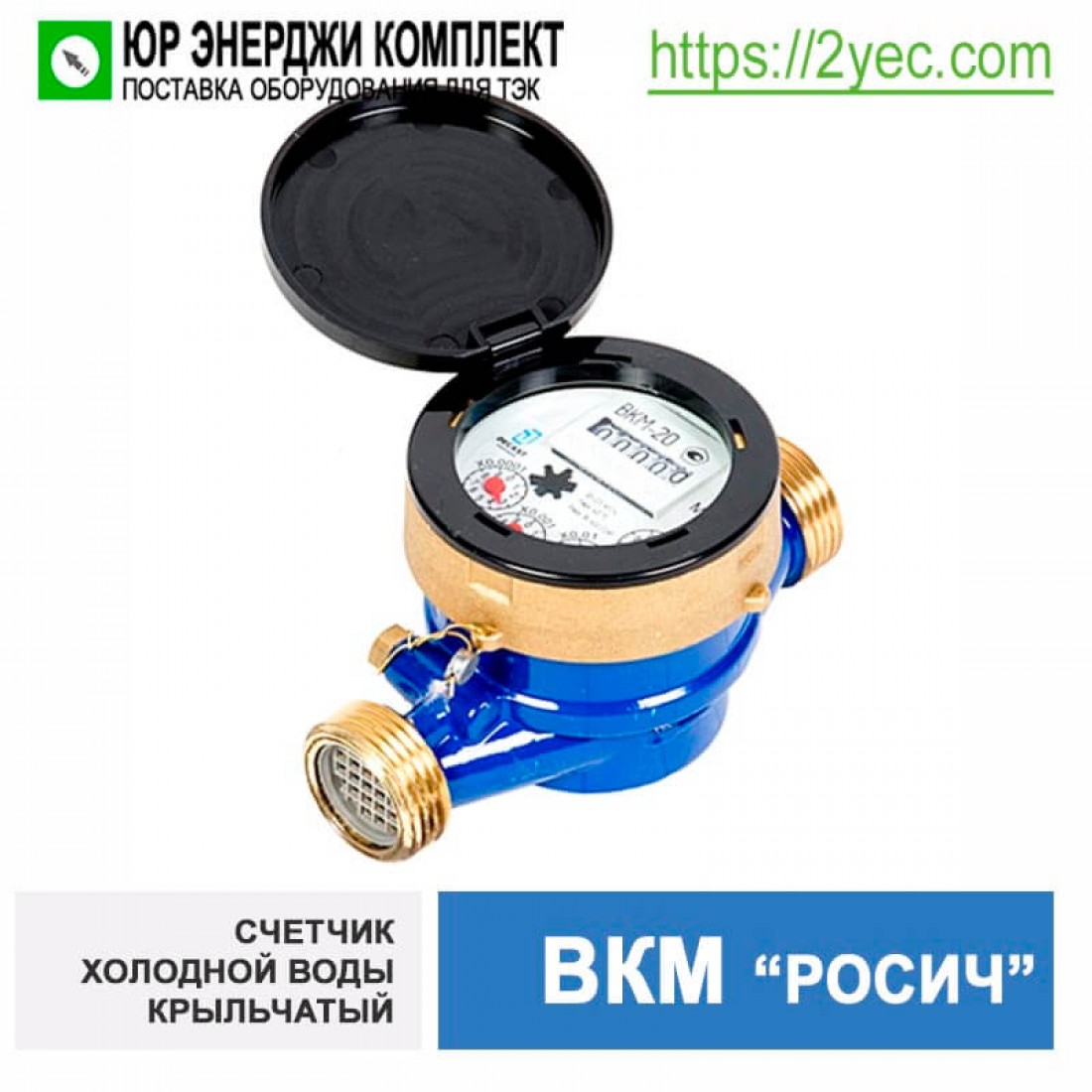

3. Тахометрические приборы работают от потока жидкости, воздействующего на крыльчатку. Циклом является каждый оборот, отмечаемый воздействием магнита. Энергонезависимые, стабильно работают в средах с взвешенными твердыми частицами. Но поскольку загрязнения способствуют повышенному износу крыльчатки, перед водомером нужно устанавливать фильтр грубой очистки жидкости. Доступны по цене и наиболее популярны.
4. Импульсные – работают с использованием геркона, замыкающего слаботочную цепь на каждом обороте. Имеется стрелочный индикатор, дублированный цифровой шкалой с показателями расхода. Прибор энергозависим, требует подключения к сети. По ценовым показателям является бюджетным, чем обусловлена его популярность.
5. Вихревые устройства работают по принципу измерения скорости потока за препятствием особой формы. Характеристики потока анализируются специальным электронным устройством. Энергозависимы, дороги.

Из приведенных характеристик, очевидно, что самыми приемлемыми устройствами для использования в наших условиях являются простые и надежные энергонезависимые тахометрические приборы.

Образцы документов для постановки на учет приборов учета воды

Предлагаемые формы документов по замене водомеров не являются обязательными. Во многих управляющих компаниях имеются свои способы оформления процесса. Поэтому лучше ознакомиться с ними непосредственно в этих организациях.

Завершающим актом оформления замены устройств учета на воду в квартире является опломбирование счетчика.

Опломбирование счетчиков на воду

Сам факт наложения пломбы на водосчетчик является подтверждением правильности выполненных работ, и  использования их разрешенного вида.

Поэтому право исполнения такого действия доверено специальным организациям – местному Горводоканалу или ТСЖ (может отличаться по регионам). Для инициации такого действия пользователь устройством подает заявление в эту организацию, где согласовывается дата и время прибытия специалиста.

После установки пломбы на водомер и байпас (при наличии) составляется соответствующий акт, который и является основанием для перехода управляющей компании на расчет оплаты за воду по ее фактическому расходу. Снятие показаний счетчика и передача данных УК производится самим потребителем.

Мы подробно рассмотрели, как поставить счетчики воды в квартире. Хлопотно это, но стоит вашего внимания, что отразится на счетах за воду. А установить приспособление своими руками сможет каждый домашний мастер.
