Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт. ;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

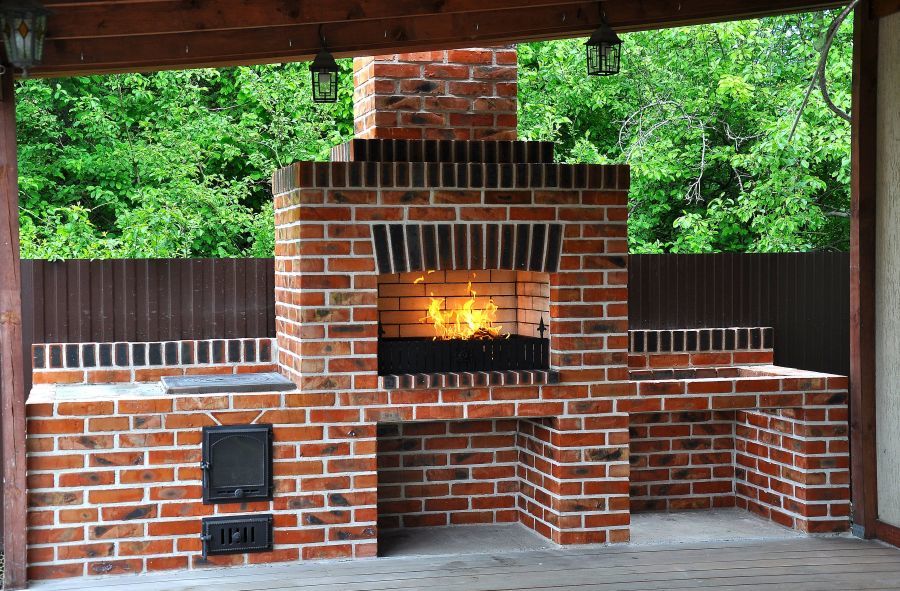

В результате получаем такое симпатичное сооружение:

Заключение

как построить мангал из кирпича своими руками: пошаговая инструкция + видео

Свежий воздух и тишина – вот что делает дачу такой привлекательной для уставшего от загазованного и шумного города человека. Однако, перечень был бы неполным без упоминания о шашлыке, который, как считается, лучше всего готовится именно на даче в компании друзей или родственников. Конечно, хорош он и на природе, но по степени подготовки и устроенности рабочего места серьезно уступает дачному.

Лучше на отведенном месте, чем стихийно

Конечно, большинство дачников использует на своих участках простой металлический мангал, который позволяет добротно готовить шашлыки. Но, тем не менее, в сравнении с ним стационарный грамотно подготовленный мангал обладает рядом преимуществ:

— Ухаживать за таким мангалом проще простого – сметай копоть и гарь с рабочей поверхности, и она будет готова к новому делу;

— Большой плюс стационарного мангала в его толстых стенках – Вам не придется задумываться о том, не слишком ли тонки стенки и не прогорят ли они при долгой эксплуатации;

— Поскольку речь идет о достаточно массивном коробе, это значит, что при хорошем прогреве он гораздо дольше будет сохранять тепло. То есть при одинаковых топливных затратах на одних и тех же углях Вы приготовите больше порций мяса;

— И конечно габариты такого мангала позволяют размещать куда большее количество шампуров одновременно, а значит, голодными не останется никто.

Все это выглядит куда организованнее и удобнее, чем стихийное размещение на природе, где ровную поверхность под мангал еще надо найти, а присматривать за огнем придется куда внимательнее.

Как выбрать место

Прежде всего, пикник с шашлыком на даче – это отдых, поэтому и обстановка должна быть к нему располагающая – тихое, уединенное место, живописное и среди зелени. Не стоит забывать и о вопросах безопасности, все же дело приходится иметь с открытым огнем.

Схема простого мангала из кирпичей
Вариант мангала, построенного собственными руками
Вариант собранного своими руками мангала из кирпичей



Именно поэтому соблюдаем расстояние до ближайшей постройки минимум в пять метров. Как правило, такое место можно найти в удаленном уголке сада. При этом место, где предполагается поставить мангал, должно хорошо просматриваться с того места, где будет стоять стол, чтобы постоянно контролировать все происходящее в этой зоне и при необходимости быстро вмешаться в процесс.

Не забудьте об обеспечении этой зоны водопроводным краном, к которому в любой момент без проблем можно подсоединить шланг, который, в свою очередь, должен храниться как можно ближе к месту.

Устраиваем фундамент

Поскольку обычно стационарный мангал имеет прямоугольную форму, без создания фундамента нам не обойтись. Рассмотрим несколько этапов постройки фундамента будущей шашлычницы:

  1. Под фундамент выкапываем яму глубиной 30см и со сторонами чуть большими, чем размер стен шашлычницы.
  2. Устраиваем песчаную подушку, на которую сыпем щебень, а затем сверху армируем тонким металлическим прутком.
  3. Для надземной части формируем опалубку в 10-20см высотой.
  4. Подготавливаем бетонный раствор, где соотношение по частям цемента, песка и щебня выглядит так – 1:2:3.

Для обеспечения необходимой прочности залитого фундамента оставляем его на неделю схватываться без оказания нагрузки.

Возводим стены

Для возведения стен берется любая марка кирпича. Важно то, что высота стен должна составлять 7-9 кирпичей для максимального комфорта, а с той стороны, где Вы собираетесь кашеварить, требуется только 3 ряда кирпичей.

В интернете большинство вариантов мангала предусматривают устройство поддувала. Однако оно требуется только там, где приготавливаются большие объемы мяса – а значит, при компании с постоянным числом человек не больше десяти этот элемент совершенно необязателен.

Верхняя часть мангала

Построенная нами часть мангала послужит опорой для установки огнеупорного материала. Для этой цели берем именно огнеупорный кирпич и выкладываем его по периметру на установленные железные полосы. Затем по бокам укладываем еще 1-2 ряда кирпичей. Установка на этих возвышениях по одному кирпичу поперек линии кладки нужна для того, чтобы без проблем можно было установить на этих кирпичах решетку для приготовления барбекю.

Завершающие работы (видео)

Поскольку кирпичи не являются лучшей опорой для шампуров, с помощью металлического уголка создаем подставку. Она должна будет помещаться на штыри, которые можно зафиксировать между кирпичами во время укладки стен.

Завершающий штришок – это металлический лист на дне мангала. По размерам он должен быть немного меньше дна, чтобы оставлять зазор по краям и позволять легко его подхватывать и счищать с него золу.

После этих процедур Вы сможете насладиться цивилизованным приготовлением шашлыка на стационарном мангале при меньшем затрате сил и времени. Пользоваться таким мангалом – одно удовольствие, а после праздника или дружеских посиделок, потребуется только смести золу, и рабочее место вновь будет готово.
