Толщина шва в кирпичной кладке: вертикального, горизонтального

Ширина шва кирпичной кладки закладывается при проектировании здания и строго контролируется при возведении стен. Несоблюдение этого параметра приводит к перерасходу раствора, нарушает прочность соединения между кирпичами или блоками и может в дальнейшем привести к разрушению. Толщина шва в кирпичной кладке также служит для визуального определения качества возводимого здания.

Содержание

1. Конструктивные особенности кирпича
2. Факторы, влияющие на размер шва
3. Варианты расшивки
4. Контроль за результатом работы
5. Укладка разных типов кирпича

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

От плотности материала и наличия в нем пустот зависит надежность возводимых стен и размеры шва кирпичной кладке.

По размерам различают:

• одинарный, с высотой грани 65 мм;
• полуторный, с высотой грани 88 мм;
• двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

• в продольных рядах 10-15 мм;
• в вертикальных рядах 8-12 мм.

Уменьшение размера шва не сможет компенсировать неровность поверхности строительного материала. Кроме прочего, не хватит расчетного количества кирпича. Отклонение в большую сторону снижает прочность стен.

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

• Профессионализма строителей. Работу лучше доверять профильным бригадам каменщиков.
• Жесткости раствора. Если применяется цементно-песочный состав густой консистенции, допускается толщина раствора до 12 мм. При использовании пластичных клеевых составов это параметр может составлять 8-10 мм.
• Условий проведения работ. Зимой кладку кирпича проводят с применением противоморозных добавок или осуществляют обогрев конструкций. Размер шва лучше делать минимальным, поскольку при низких значениях температуры кладку делают более монолитной.
• Формы и размеров материала. Кирпич, как самый распространенный строительный материал, отличается неровностью поверхности и неодинаковыми размерами, особенно при использовании дешевых его видов. При возведении стен опытные каменщики регулируют ширину шва между кирпичами до 2 мм, в зависимости от проектных данных.

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Для соблюдения параметров величины шва в работе используют пластмассовые крестики, напоминающие вставки для работы с керамической плиткой.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

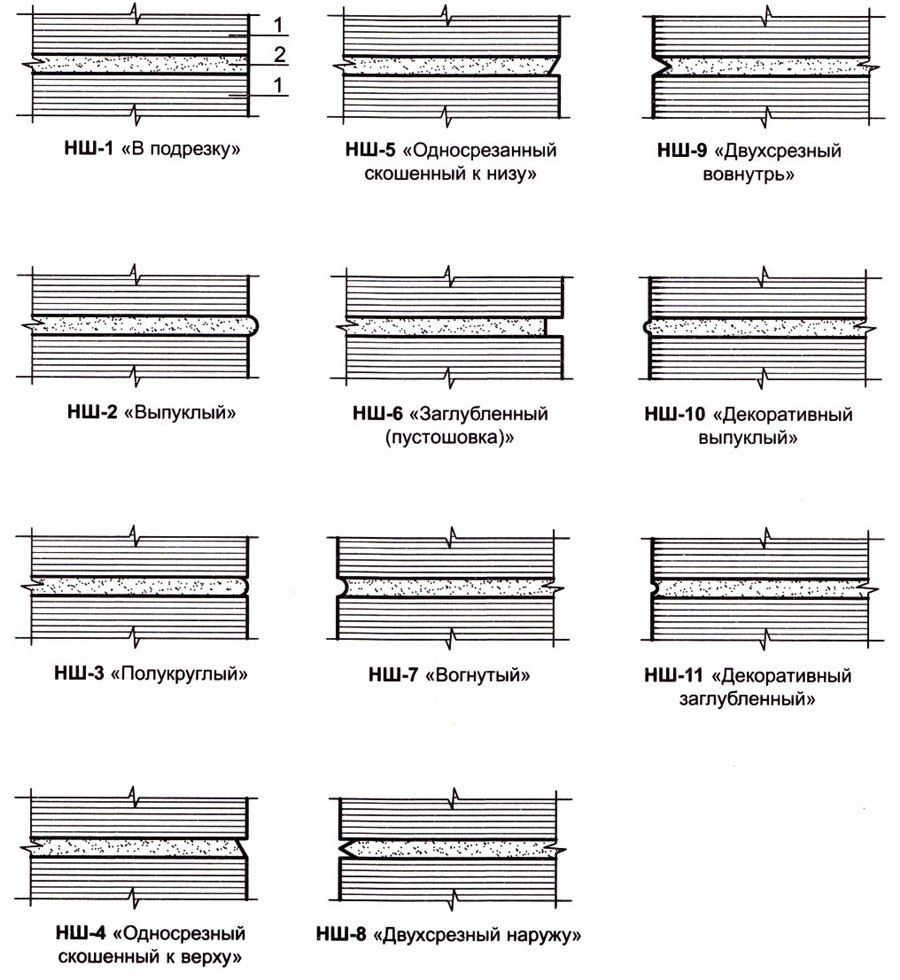

Различают несколько типов расшивки:

• Выпуклая и вогнутая
• В подрезку
• Пустошовка
• Односрезная
• Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Контроль за результатом работы

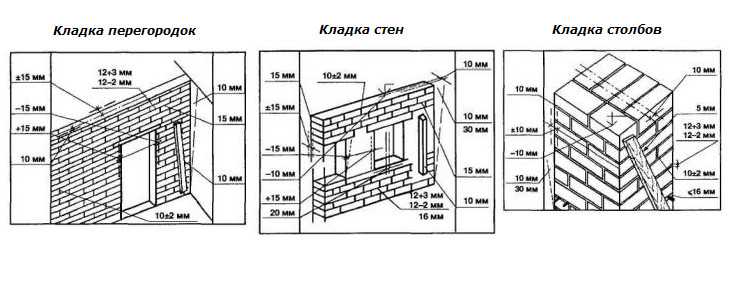

Работа по кладке требует постоянного контроля над толщиной вертикальных швов между рядами кирпичной кладки и наполняемостью пустот. При кладке в зимний период ширина шва может быть минимально допустимой, для быстрого схватывания раствора.

Проверка проводится по следующей методике. После каждых десяти рядов кладки проводят контрольный замер высоты. Использованное количество кирпичей узнают путем умножения высоты применяемого материала (65 или 88 мм) на 10. Затем из первой суммы вычитают вторую. Полученный результат разделяют на количество швов.

Итоговая цифра должна отвечать нормативным показателям, которые установлены в проекте. При выявлении несоответствия немедленно корректируют толщину швов.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.
