Рекомендации по монтажу элементов фасадного декора из пенополистирола

Вы здесь

Главная » Рекомендации по монтажу элементов фасадного декора из пенополистирола

К монтажу декоративных элементов из пенопласта следует приступать ДО финишных отделочных работ на фасаде, таких, как покраска, нанесение декоративной штукатурки и приклейка клинкерной плитки. Фасадный декор монтируется после выравнивания поверхности фасада на стены или на лицевой облицовочный кирпич.

Подготовка поверхности

Поверхность наружных стен (основание), на которую крепится архитектурный элемент из пенополистирола, необходимо очистить от строительного раствора, высолов, плесени и других загрязнений. Желательно эту работу выполнять механическим способом, при необходимости – с применением специальных средств. Строительное основание должно быть сухим и защищенным от увлажнения.  При отклонении от плоскости более чем 1 см на 1 м2 поверхности, основание выравнивается соответствующим строительным раствором.

При наличии трудноудаляемых масляных пятен или других видов загрязнений, поверхность в этих местах обрабатывается специальными составами для их нейтрализации. Старая штукатурка простукивается по всей поверхности и сбивается в местах обнаружения пустот. На старой краске удаляются шелушащиеся и слабые места механическим способом.

Важно!

При удалении старой штукатурки, неровности поверхности стен более 10 мм, восстанавливаются оштукатуриванием и (или) оклеиванием всей поверхности стены стекловолоконной щелочестойкой сеткой. Прочность основания должна быть больше прочности штукатурного слоя. При этом не допускается проводить монтаж при плохой погоде и при температуре ниже +5 °С без специальных добавок против замерзания клея.

Выполнение монтажа

Элементы декора из пенопласта, монтируются на любой клей из систем скреплённой теплоизоляции. Также могут быть использованы анкерные устройства, дюбели типа «гриб», различные закладные детали. Клей является обязательным компонентом крепления во всех случаях для обеспечения плотного примыкания детали к основанию без образования зазоров. Остальные средства применяются по мере необходимости, исходя из расчётов, учитывающих собственный вес детали, а также снеговую и ветровую нагрузки.

После подгонки изделий по размерам с помощью углореза или стусла с ножовкой (торцевание, зарезание углов) приступают к их правильному монтажу. Для этого изделие прикладывают на место приклеивания и, в случае использования дюбелей, с помощью дрели или перфоратора просверливают отверстия в детали и стене, куда будет вставляться дюбель-гвоздь или «гриб». Количество отверстий под крепления – 3-4 шт. на 2 погонных метра. В полнотелом кирпиче или бетоне отверстие должно быть глубиной не менее 50 мм, для всех других материалов – не менее 90 мм. На изделии в местах установки крепежей необходимо рассверлить или вырезать с помощью тонкого строительного ножа «под конус» защитный слой диаметром 70-80 мм. Верхушка вырезанного «конуса» обрезается так, чтобы остаточная толщина пенополистирола с нанесённым покрытием составляла 3-5 см. Вырезанная часть элемента маркируется и аккуратно складируется, чтобы после закрепления обратно вклеить эту часть на место.

Если основание для приклеивания фасадного декора из пенополистирола имеет ровную поверхность, то с помощью шпателя-гребёнки наносится клеевой состав полностью на всю поверхность тыльной стороны детали, например Ceresit CT 83, Ceresit CT 85 или Weber.therm. Деталь прижимается к основанию в проектном положении до тех пор, пока вся клеевая масса не будет иметь надёжный контакт со стеной, и при необходимости закрепляется с помощью шуруповёрта или молотка на дюбель-гвозди или на «грибки». Стыки между деталью и стеной заделываются клеевым составом, выдавленным в результате притягивания детали к стене. В местах стыковки двух деталей по всей поверхности стыка промазывается клей. При их соединении между собой выдавленная масса удаляется шпателем.

Совет

Чтобы клей-пена лучше закрепилась на поверхности стыка, его необходимо предварительно смочить водой, после чего нанести клей по всей поверхности и соединить изделия.

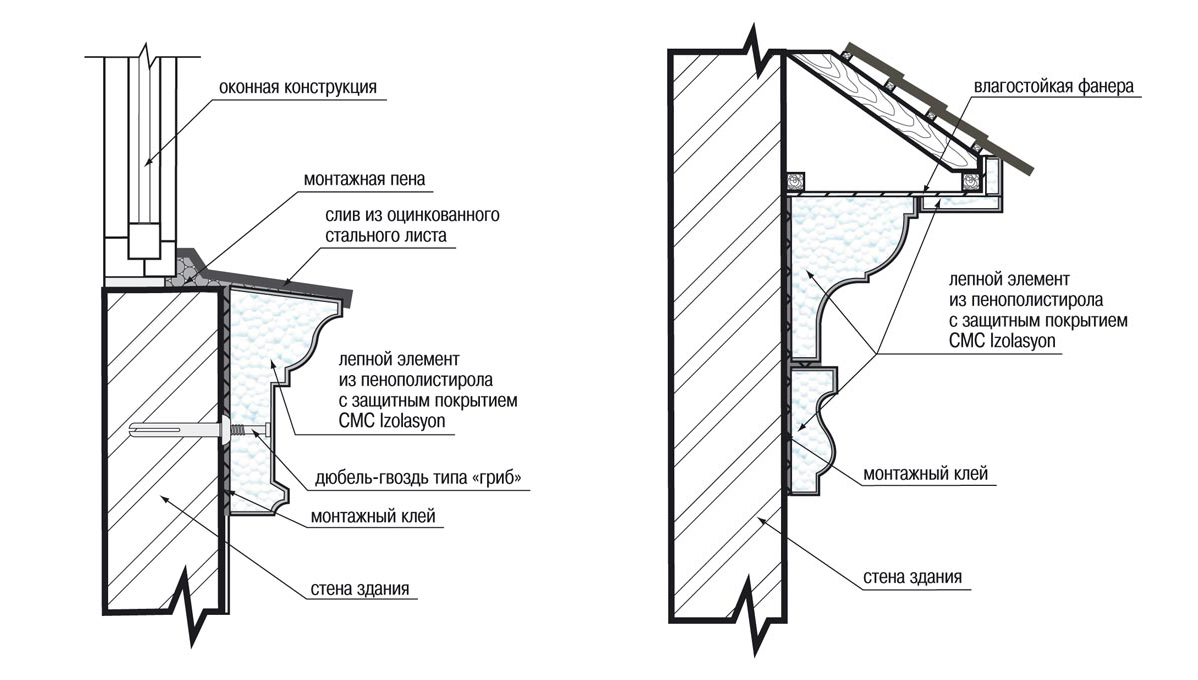

При дюбельном креплении также необходимо обеспечить надёжный прижим детали к стене до тех пор, пока клей не схватится. Для этого нужно зафиксировать деталь временными подпорками. После высыхания клея дюбель окончательно забивается, чтобы не сместить деталь.

Практика показывает, что использование дюбелей необходимо в случаях, когда вынос детали от стены превышает 10–15 см и поверхность приклеивания имеет небольшую площадь. Если размеры декоративных элементов очень велики, их можно закрепить с помощью обычных дюбелей (без шляпки). В этом случае крепления устанавливают в стену до приклеивания, просверлив под них отверстия в детали и в стене.

Совет

Чтобы на изделиях из пенопласта с выступом более 5 см не образовывались грязные подтёки от дождевой воды, по строительным нормам их рекомендуется защитить отливом из оцинкованной стали или другого металла с выступающим капельником.

Заделка стыков и покраска

После выполнения работ по монтажу фасадного декора из пенопласта, производится заделывание отверстий под шляпки дюбелей, мест соединения элементов с основанием и их стыков между собой, если этого не было сделано в процессе монтажа.

Заделке стыков следует уделить особое внимание, поскольку от этого будет зависеть срок службы изделий и вероятность появления трещин в этих местах в результате сезонных перепадов температур и усадки дома.

Для склеивания элементов из пенопласта между собой рекомендуется использовать фасадный монтажный полиуретановый клей для приклеивания пенополистирола (Ceresit CT 84, Penosil Fix&Go Montage, TYTAN Styro 753, P340 OTTOCOLL® Rapid или illbruck FM 330 Elastic Foam), которым тщательно заполняют все швы до тех пор, пока клеевой состав не выйдет снаружи детали.

Через сутки после полного высыхания клей, вышедший из швов наружу, обрезается канцелярским ножом по контуру детали, изделия очищаются от пыли и с помощью шпателя или кисти вместе с местами дюбелирования заделываются тем же составом, которым покрыты элементы.

Совет

Чтобы избежать проявления трещин на стыках, швы необходимо заармировать сеткой. Для этого молярным ножом срезается защитное покрытие с каждой стороны стыка и на это место накладывается полоска сетки таким образом, чтобы после шпатлевания не было выпуклости. Сетка утапливается в защитный состав (который используется в производстве этих элементов) и декорируется поверхностный слой кисточкой или тампонированием губкой. Плоскую поверхность можно затереть тёркой и после высыхания зашкурить. Но зачастую, в виду сложности данного вида работ, рекомендуется нанести клей в процессе приклеивания на всю поверхность стыка и, выдавив излишек, снять его шпателем.

Горизонтальные стыки между стеной и декоративным элементом заделываются фасадным полиуретановым или акриловым герметиком для наружных работ, например illbruck PU 540, чтобы предотвратить попадание влаги.

После высыхания обрабатывающих составов, швы и заделанные отверстия под дюбель-гвозди и «грибки» необходимо зашкурить и очистить от пыли. В таком виде архитектурные элементы готовы к окрашиванию фасадными акриловыми или силиконовыми красками в два слоя, либо к покрытию декоративной штукатуркой на водной основе. Перед окрашиванием поверхность рекомендуется прогрунтовать. Работу следует проводить с помощью кисти, валика или краскопульта.

ВНИМАНИЕ!

Во избежание появления мелких трещин на поверхности изделия, краски и грунтовки должны быть БЕЗ СОДЕРЖАНИЯ растворителя или ацетона!

Опыт показывает

1.  Для качественной отделки стыков рекомендуем:

• использовать сетку с нахлёстом по 5 см на каждую сторону от стыка двух элементов. Для этого необходимо удалить покрытие малярным ножом, чтобы сетка была скрыта под слоем шпаклевки и стык не был заметен;
• проклеивать всю поверхность стыка в момент приклейки элементов, а не после;
• использовать качественную силоксановую (тянущуюся) краску на месте стыка. Она скроет микротрещины;
• выдерживать материал перед монтажом не менее двух недель.

2. При монтаже фасадного декора на готовый, отделанный фасад (кирпич облицовочный, панели, декоративную штукатурку и т. п.) лучше красить элементы из пенопласта перед приклейкой и после монтажа подкрашивать стыки и непрокрашенные части.

3. Заказывать элементы из пенополистирола лучше всего в зимний период. При этом можно существенно сэкономить на изделиях, а также получить вылежанный материал.

Каталог типовых
архитектурных деталей

Рекомендации
по монтажу

Своим клиентам мы готовы предложить выгодные условия и огромный выбор изделий из пенопласта. Чтобы сделать заказ или уточнить интересующую вас информацию, можно позвонив по телефону 8 (495) 505-39-42.

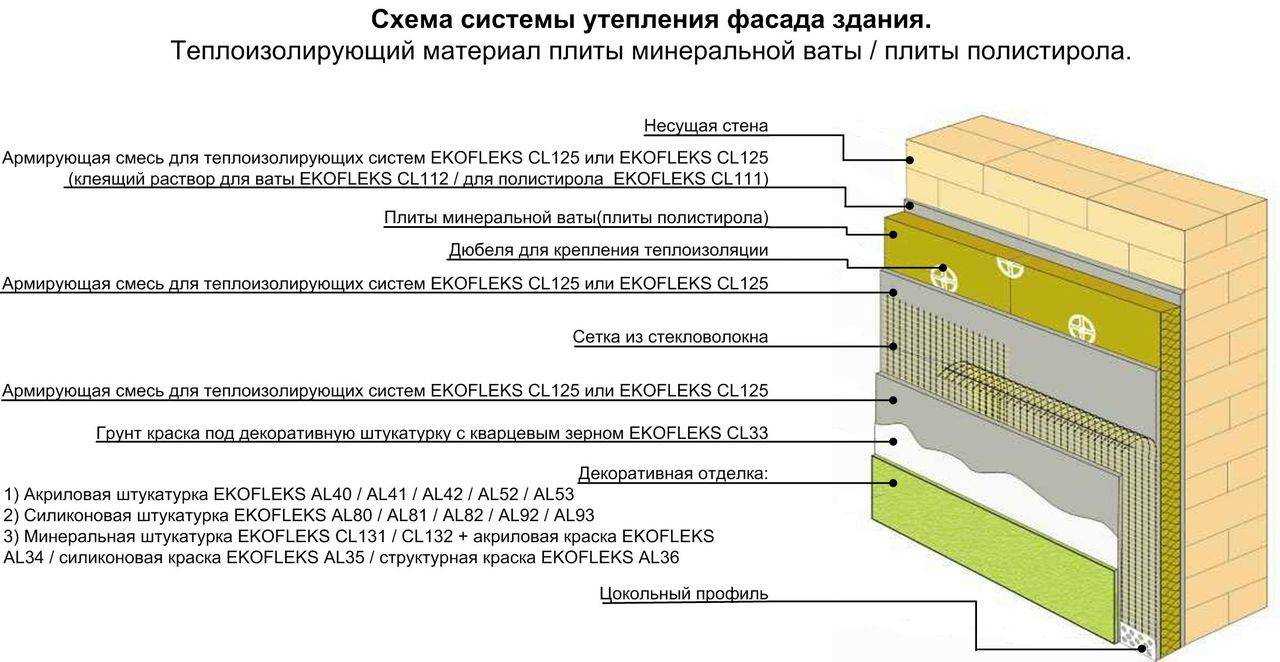

Утепленение и отделка фасадов пенопластом и минеральной ватой, технология мокрый фасад СФТК (EIFS)

Основные этапы:

1. Изучение характеристик утепляемых стен, теплотехнический расчёт, расчёт на влагонакопление в конструкции стены, выбор утеплителя, выбор его марки и толщины ( пенополистирол либо минераловатная плита).
2. Установка строительных лесов, укрывание лесов от прямых солнечныз лучей, установка мусорного контейнера, мусорных рукавов, укрывание от попадания мусора газонов, деревьев, кустов, защита отмостки, кровли, с которой предстоит производить фасадные работы.
3. Подготовка стен под приклейку утеплителя, удаление слабо держащихся штукатурок, шпаклёвок, наплывов раствора, обработка противогрибковыми средствами и проникающими грунтовками.
4. Провеска фасадов шнурками, определение фактических толщин утеплителя на разных участках фасада. Установка временного стартового профиля для начала приклейки утеплителя.
5. Установка элементов примыкания с сеткой на оконные и дверные блоки.
6. Приклейка утеплителя (пенополистирола, минераловатной плиты) на полимерцементный клей Ceresit CT 83, СТ 85, СТ 180, СТ 190, либо полиуретановый клей Ceresit СТ 84.
7. Зачеканивание щелей между листами минералотваной плиты полосками из минеральной ваты, запенивание швов между листами пенополистирола полосками пенополистирола и качественной монтажной пеной.
8. Подгонка плоскостей утеплителя под трёхметровое правило. Используется специальная тёрка на которую наклеена наждачная бумага.
9. Сверление стен, установка фасадных сертифицированных дюбелей.
10. Установка диагональных и внутренних косынок, уголков, капельников с применением полимерцементного клея Ceresit СТ 85, СТ 190, они втапливаются в слой клея.
11. Устройство базового армирующего слоя на основных плоскостях фасада с применением полимерцементного клея Ceresit СТ 85, СТ 190 и фасадной стеклотканевой сетки 5х5 мм, 160-165 гр/м2.
12. Нанесение кварцевой грунтовки Ceresit СТ 16.
13. Нанесение декоративной штукатурки Ceresit.

1. Изучение характеристик утепляемых стен, теплотехнический расчёт, расчёт на влагонакопление в конструкции стены, выбор утеплителя, выбор его марки и толщины ( пенополистирол либо минераловатная плита)

Перед началом производства работ необходимо изучить материал утепляемых стен чтоб произвести правильный выбор марки утеплителя (пенополистирола либо минераловатной плиты) и определить необходимую его толщину. Для этого производим два расчёта, расчёт на фактическое сопротивление теплопередачи конструкции и расчёт на возможное влагонакопление в конструкции стены. Расчёты удобно выполнять в специализированной программе для теплотехнических расчётов Термокалк. Исходя из этих расчётов выбираем в качестве утеплителя пенополистирол ППС-16Ф (ПСБ-С 25Ф) либо фасадную минераловатную плиту, выбираем минимальную толщину утеплителя.

Для примера в Москве и Подмосковье щелевой кирпич, многощелевой керамический блок, пенобетон, керамзитобентон, газобетон Д500-Д600 толщиной 300-500 мм может быть утеплён как минераловатной плитой 50-120 мм, так и фасадным пенополистиролом ППС-16Ф толщиной 120-150мм. В этом случае температура наружной утепляемой поверхности будет выше, чем температура при которой возможно образование конденсата из воздуха.

Если газобетон Д400 300-500мм, то утепление его пенополистиролом ППС-16Ф (ПСБ-С 25Ф) уже не целесообразно так как его минимальная толщина составит коло 250мм, что слишком много и неудобно. Поэтому в этом случае на фасаде целесообразно применить минераловатную плиту либо производить наружную отделку без утепления.

2.

Установка строительных лесов, укрывание лесов от прямых солнечныз лучей, установка мусорного контейнера, мусорных рукавов, укрывание от попадания мусора газонов, деревьев, кустов, защита отмостки, кровли, с которой предстоит производить фасадные работы

Перед началом производства работ необходимо правильно установить строительные леса.

Леса устанавливают на расстоянии от утепляемой поверхности, равным толщине утеплителя плюс 400-450 мм. Для крепления лесов к фасаду необходимо эффективно использовать балконные плиты и другие конструкции, позволяющие уменьшить количество мест крепления, проходящих сквозь устраиваемую систему теплоизоляции. В местах, где нужно обеспечить прямое крепление строительных лесов к наружной стене, крепежные анкеры следует устанавливать с небольшим наклоном вниз. Это предотвратит попадание дождевой воды внутрь теплоизоляционного слоя. Анкеры должны представлять из себя шпильки, которые после окончания работ будет удобно вывернуть из фасада и получившиеся отверстия заделать компонентами теплоизоляционной фасадной системы. Для удобства монтажа систем теплоизоляции и устойчивости строительные леса должны быть установлены с запуском за углы здания на расстоянии не менее 3 метров, не менее чем на одну секцию рамочных лесов. Строительные леса леса должны быть укрыты козырьками от дождя, сделанными из армированной полиэтиленовой плёнки и специальными укрывочными сетками, которые не позволяют мусору разлетаться по окрестностям, защищают рабочую поверхность от прямых солнечных лучей.

Сразу планируется место, где будет установлен мусорный контейнер, нужно предусмотреть его укрытие брезентом, плёнками, чтоб при ветреной погоде его содержимое не разлеталось по строительной площадке и окрестностям. Предусмотреть чтоб в дождливую погоду к нему мог подъехать и забрать автомобиль, занимающийся доставкой и вывозом мусорных контейнеров. Если здание большой этажности, то к строительным лесам монтируются мусорные рукава по которым мусор с лесов подаётся вниз в мусорный контейнер. При расчёте нагрузок на леса необходимо учитывать их вес в тот момент, когда по ним мусор будет подаваться вниз.

Параллельно с установкой лесов производятся работы по защиты деревьев, кустов, газонов и прочих зёлёных насаждений. Укрывочными материалами производится защита отмосток, дорожек, малых архитектурных форм. Если предстоит выполнять работы с уже выполненной кровли, то помимо её укрытия и защиты от строительного мусора предусматриваются мероприятия для её защиты от продавливания весом людей, которые будут с этой кровли работать. Для этих целей используют фанеру, ОСП с приклеенным на неё с нижней стороны мягким упаковочным пенопластом низкой марки.

3. Подготовка стен под приклейку утеплителя, удаление слабо держащихся штукатурок, шпаклёвок, наплывов раствора, обработка противогрибковыми средствами и проникающими грунтовками

Подготовка строительного основания должна включать в себя следующие операции:

• механическую очистку основания от остатков строительного раствора, загрязнений пылью, мелом, машинным маслом;
• механическое удаление грибков, лишайников, мхов, синих водорослей, плесени и последующая обработка пораженных участков противогрибковым средством Ceresit CТ 99, работы выполнять в соответствии с регламентом работ, указанном на банке Ceresit СТ 99;
• проверка несущей способности основания тестами царапанья и тестами приклейки;
• при необходимости удаление осыпающихся и непрочных участков основания;
• заполнение изъянов поверхности основания глубиной более 10 мм ремонтной штукатуркой CeresitСТ 24, Ceresit CТ 29 с добавлением адгезионной добавки СС 81;
• обработка основания универсальной грунтовкой Ceresit CТ 17. При работе с ячеистым бетоном, силикатным и красным кирпичом, многощелевыми блоками, керамзитобетоном и другими основаниями грунтование производить грунтовкой, разведённой водой в три захода 1х6(очень интенсивно), 1х4(очень интенсивно), 1х2(не интенсивно), нанесение производить распылителем и макловицей.
• очистка от ржавчины и обработка антикоррозийными составами металлических деталей, закрываемых системой теплоизоляции

4. Провеска фасадов шнурками, определение фактических толщин утеплителя на разных участках фасада. Установка временного стартового профиля для начала приклейки утеплителя

Перед началом приклейки утеплителя на фасад производится провеска плоскостей фасадов шнурками. Провеска фасада необходима для того, чтоб определить фактические отклонения плоскости фасада от плоскостности и выбрать одну или несколько толщин утеплителя для его выравнивания.

В двух верхних крайних углах плоскости фасада забиваются отрезки 12мм-14мм арматуры. На расстоянии, равном толщине утеплителя плюс 5-10мм к этим отрезкам арматуры привязываются шнурки, на шнурках спускаются вниз отвесы. Внизу под шнурками забиваются такие же куски арматуры, к ним привязываются эти шнурки. Чтоб проверить плоскость к вертикальным шнурками на канцелярские скрепки прицепляется скользящая горизонтальная шнурка. Дальше проверяется расстояние между шнурками и утепляемой стеной, оно везде должно составлять величину равную толщине утеплителя плюс 5-10мм. Если в каком-то месте расстояние меньше, то необходимо перевязать шнурки, установить их на большем расстоянии от утепляемой стены. Если расстояние больше, то принимается решение в данном месте использовать лист утеплителя большей толщины. При приклейке листов утеплителя на стену допускается локальное увеличение толщины клея с требуемой 5-10мм до 20 мм, но только локально.

Вовремя приклейки допускается чтоб финишная поверхность выполнялась не строго вертикально, а с небольшими отклонениями от вертикали, допускается отклонение 10 мм на этаж 2,8-3,5 метра. Тогда аналогичным способом забиваются отрезки 12мм-14мм арматуры, к ним привязываются шнурки, выставляется по шнуркам плоскость. Проверяется параллельность шнурок, они устанавливаются обязательно параллельно друг другу, чтоб при помощи горизонтальной скользящей шнурки создавать плоскость. После окончательной проверки плоскости, делается исполнительная схема фактических отклонений исходной плоскости, в разных точках фасада рулеткой замеряется фактическое расстояние от шнурки до утепляемой поверхности и заносится в схему. Данная схема предъявляется Заказчику. После этого проводится анализ полученных результатов, в случае необходимости в некоторых местах утеплитель вовремя приклейки будет подрезаться по толщине, в других использоваться утеплитель большей толщины. Толщина утеплителя в этих местах должна выбираться по формуле:

Общая толщина утеплителя равна расстоянию от шнурки до утепляемого основания минус 10 мм.

После провески фасада шнурками устанавливается временный стартовый профиль. Это доска или брусок с ровной верхней гранью толщиной 50мм, чтобы на неё мог опираться первый ряд теплоизоляционных плит, приклеиваемых на фасад. Обычно он устанавливается под первый ряд «Г»-образных листов утеплителя под нижним рядом окон. Временный стартовый профиль стараются устанавливать на такой высоте чтоб вовремя приклейки утеплителя автоматически получались «Г»-образные листы по углам оконных и дверных проёмов. Сторона «Г»-шки должна быть не менее 200 мм.

5. Установка элементов примыкания с сеткой на оконные и дверные блоки

У оконных и дверных блоков слабым местом является самый край профиля, там возможно промерзание и попадание влаги под систему утепления. Поэтому вовремя утепления утеплитель должен заходить на раму окна не менее 15-20мм чтобы предотвратить мостик холода. Элемент примыкания с сеткой приклеивается на оконную раму с трёх сторон, сверху, справа и слева.

Перед началом работ необходимо протереть и обезжирить поверхность оконной рамы. После этого сделать разметку, а именно прочертить разметочные линии на оконной раме на расстоянии 15 мм от её края. Обычно линии разметки наносят простым карандашём, тонким маркером либо гелевой ручкой. После этого производите проверку и приступаете к приклейке элементов примыкания с сеткой к оконной раме. Мы рекомендуем использовать элементы примыкания с сеткой с полосой приклейки 9 мм, элемент примыкания с сеткой с полосой приклейки 6 мм считаем недостаточно надёжным.

Вначале элемент примыкания с сеткой приклеивается вдоль вертикальных откосов.

После приклейки вертикальных элементов примыкания элемент примыкания устанавливается вдоль верхнего горизонтального откоса.

6. Приклейка утеплителя (пенополистирола, минераловатной плиты) на полимерцементный клей Ceresit CT 83, СТ 85, СТ 180, СТ 190, либо полиуретановый клей Ceresit СТ 84

Приклейка утеплителя производится на цементный либо пенополиуретановый клей, клей-пену.

Цементноый клей Ceresit СТ 83, Ceresit СТ 85 на пенополистирольную теплоизоляционную плиту может наноситься двумя сопосбами: окантовка из клея по периметру листа плюс ляпухи и сплошное нанесение клея при помощи зубчатой тёрки (шпателя) 10-12мм.

Нанесение клея методом окантовка клея по периметру листа и ляпухи:

Сплошное нанесение клея Ceresit CT 83 шпателем (металлической тёркой) гребёнкой 10-12 мм:

Нанесение пенополиуретанового клея, клей-пены CeresitСТ 84 производится при помощи специального пистолета для профессиональной пены. Клей-пена наносится следующим образом:

Клей-пена Ceresit CT 84 наносится валиком по периметру листа, в середине дополнительно две полосы клей-пены. Чтоб из бежать «ПУКА» в момент приклейки утеплителя к основанию оставляются зазоры для выхода воздуха из-под листа пенополистирола

Нужно помнить, что в первоначальный момент адгезия клей-пены к основанию равна нулю, приклейка-полимеризация происходит примерно на 7-8 минуте. В этот момент необходимо прижимать утеплитель в проектном положении при помощи трёхметрового правила. Правилом фиксируются сразу несколько листов.

Приклейка минераловатной плиты на цементный клей отличается от приклейки пенополистирольной плиты тем, что минераловатная плита требует предварительное грунтование клеем, необходимо вдавить клей в структуру минеральноой ваты, тем самым создаётся адгезионное сцепление и связываение верхнего рыхлого слоя минераловатной плиты цементным клеем.

Нанесение цементного клея на минераловатную плиту

Предварительно производится грунтование поверхности минераловатной плиты клеем Ceresit СТ 180, Ceresit CT 190. Клей замешивается с водой, наносится на приклеиваемую поверхность минераловатной плиты, с усилием вдавливается в поверхность.

Сплошное нанесение клея при помощи зубчатой тёрки (шпателя) 10-12мм.

Нанесение клея методом окантовка из клея по периметру листа плюс ляпухи.

Окантовка может быть немного выше и шире в зависимости от ровновсти утепляемого основания, количество ляпух может быть от трёх до шести на стандартный лист 1000-1200мм х 500-600 мм.

Вовремя приклейки производится подрезка плит утеплителя с той стороны, которая прилегает к фасаду, на которую будет наноситься клей. Подрезка пенополистирола производится при помощи лучковой пилы- в народе этот инструмент называют «Коза», режущая кромка из нихромовой нити 0,7-1,2 мм, трансформатор 220/24 Вольт, мощность 250-400 Ватт.

Также можно подрезку утеплителя производить специализированными ножовками, хлебными ножами с зубьями, ножовкой с мелким зубом, подшкуривать наждачной тёркой, перетирать сталистой проволокой с узелками.

Углы оконных и дверных проёмов являются концентраторами напряжений, поэтому в этих местах приклеиваются целые Г-образные листы это позволяет в дальнейшем избежать появления трещин на фасаде.

В местах устройства температурно-усадочных швов из-под системы фасадного утепления заранее выводятся полосы Фасадной сетки

Приклейка обычно начинается с нижней «Г»-шки. Минимальная сторона у Г-шки 200мм. Ровность наружной поверхности отслеживается по двум вертикальным и горизонтальной скользящей на канцелярских скрепках шнурке, по трехметровому правилу. Максимальные отклонения от плоскостности не могут составлять более 4-5 мм на трёхметровое правило. В случае некачественной приклейки целесообразно произвести полный демонтаж и повторное приклеивание листов утеплителя на плоскость фасада. Попытки выровнить плоскости фасадов за счёт слоёв клея в базовом армирующем слое не смогут спасти ситуацию.

Вовремя приклейки на клей-пену Ceresit CT 84 используются вертикальные и скользящие шнурки, трехметровое правило, допускается производить дополнительную не окончательную фиксацию листов утеплителя на дюбеля и прижимные втулки с саморезами.

Приклейка на клей-пену CeresitСТ 84 производится при помощи правила. В первоначальный момент клей Ceresit CT 84 обладает нулевой адгезией, фактически приклейка происходит на 7-9 минуте в зависимости от температуры, влажности и давления окружающего воздуха. Через два часа после приклейки можно приступать к установке дюбелей и устройству базового армирующего слоя.

На клей-пену Ceresit CT 84 можно производить приклейку пенополистирола не только на OSB (ОСП), ЦСП, фанеру, металл и другие сложные основания. Клей-пена также широко используется при приклейке пенополистирола на штукатурку, пенобетон, газобетон, тёплую керамику. При приклейке пенополистирола на поверхность испачканную битумом клей-пена Ceresit CT 84 просто незаменима. Имеенно из-за этого на большую часть цоколей частных домов приклейка предварительно зашкуренного ножовкой экструдированного пенополистирола ЭППС типа Пеноплекс, Карбон ТехноНИКОЛЬ, Стайроформ и другие производится на клей-пену.

7. Зачеканивание щелей между листами минералотваной плиты полосками из минеральной ваты, запенивание швов между листами пенополистирола полосками пенополистирола и качественной монтажной пеной

После окончания приклейки, через 72 часа на цементосодержащие клея Ceresit CT 83, Ceresit CT 85, Ceresit CT 180, Ceresit CT 190 можно приступать к зачеканиванию щелей между листами полосками, вырезанными из утеплителя. Щели между листами пенополистирола помимо полосок пенополистирола лучше запенивать качественной монтажной однородной пеной типа Ceresit TS 52, Ceresit TS 62, Ceresit TS 65, Ceresit TS 66 и другими. Для этого монтажным пистолетом делается прокол до самого основания, до самой стены, нажимается курок и одновременно пистолет вынимается. Проколы швов и стыков между листами пенополистирола делаются с шагом примерно 50мм

В результате все швы оказываются тщательно зачеканенными и пропененными, пена Ceresit надёжно склеивает листы пенополистирола между собой, что создаёт монолитную конструкцию и убирает возможные мостики холода

8. Подгонка плоскостей утеплителя под трёхметровое правило. Используется специальная тёрка на которую наклеена наждачная бумага

Подшкуривание производится при помощи тёрки из фанеры размером 400 х 600мм, 500 х 700 мм с приклеенной к ней шкуркой с крупным зерном 100 микрон(1 мм). Такое зашкуривание позволяет выровнить небольшие неровности которые получились при приклейке утеплителя из-за изначальных отклонений в геометрии приклеиваемых листов и из-за ошибок вовремя приклейки. Тёрки маленького размера использовать на больших плоскостях использовать категорически нельзя, маленькие тёрки при подшкуривании образуют неровности и впадины.

9. Сверление стен, установка фасадных сертифицированных дюбелей

Фасадные дюбеля в дополнение к клею осуществляют дополнительное крепление листов утеплителя к фасаду, устанавливаются либо в соответствии с официальными рекомендациями системодержателей, два в середину плиты, а остальные по углам плиты утеплителя в стык соседними плитами.

Также есть схема установка дюбелей «звездой» один в середину и четыре дюбеля в тело утеплителя ближе к краям плиты.

Сверление под дюбель осуществляется буром глубину на 50 мм глубже, чем полная глубина установки дюбеля. Это делается для того, чтоб пыль и шуга от сверления не помешала качественной установке дюбеля на его положенное место.

Бийский забивной дюбель для полнотелых оснований таких как бетон, железобетон, полнотелый кирпич, имеет распорную зону 50мм. Для дюбелирования, крепления в более слабые основания такие как пенобетон, газобетон, керамзитобетон, щелевой кирпич, многощелевой керамический блок, тёплую керамику типа Porotherm используется Бийский дюбель с распорной зоной 100мм. Так как у Бийского дюбеля в качестве стержня используется стеклопластик, то он не является мостиком холода, обладает очень низкой теплотехнической неоднородностью.

При использовании дюбелей другого типа таких как Termoclip, Ejot, Termosit для крепления в полнотелое основание такое как бетон, железобетон, полнотелый кирпич используется забивной дюбель с распорной зоной 40-50мм. Распор этого дюбеля получается за счёт использования специального металлического гвоздя со специальным антикоррозийным покрытием и специальной термоголовкой, уменьшающей теплотехническую неоднородность системы фасадного утепления.

При использовании дюбелей такого типа для дополнительного крепления к более слабым основаниям таким как пенобетон, газобетон, керамзитобетон, щелевой кирпич, многощелевой керамический блок, тёплую керамику типа Porotherm используются дюбеля с закручивающимся сердечником специальным саморезом, обработанным антикоррозийным покрытием и термоголовкой, уменьшающей теплотехническую неоднородность системы фасадного утепления.

Если утепляемая стена выполнена из монолитного железобетона, полнотелого кирпича, керамзитобетона, то распорная зона дюбеля должна составлять 50мм, общая длинна дюбеля составляет примерно толщину утеплителя плюс 50-60 мм.

Если утепляемая стена выполнена из пенобетона, газобетона, щелевого кирпича, многощелевых блоков, тёплой керамики, то распорная зона Бийского дюбеля составляет 100 мм, общая длинна дюбеля составляет примерно толщину утеплителя плюс100-110 мм.

Если утепляемая стена выполнена из пенобетона, газобетона, щелевого кирпича, многощелевых блоков, тёплой керамики, то распорная зона Termoclip, Ejot, Termosit составляет 40-50 мм, общая длинна дюбеля составляет примерно толщину утеплителя плюс 40-60 мм.

При установке дюбель должен быть установлен почти заподлицо с плоскостью утеплителя, углублен относительно неё примерно на 3 мм. Сверху шляпку дюбеля нужно аккуратно замазать клеем Ceresit СТ 85, либо Ceresit СТ 190, замазывание производится после окончательного зашкуривания плоскостей под трёхметровое правило.

10. Установка диагональных и внутренних косынок, уголков, капельников с применением полимерцементного клея Ceresit СТ 85, СТ 190, они втапливаются в слой клея.

Устройство базового армирующего слоя начинается с установки диагональных и внутренних косынок на углах оконных и дверных проёмов. Нужно не забывать, что перед устройством базового армирующего слоя поверхность минераловатной плиты необходимо прогрунтовать клеем CeresitСТ 190, с усилием вдавить клей в поверхность минеральной ваты.

По углам оконных проёмов наносится клей СТ 190 и под углом 45 градусов прикладываются «диагональные косынки» полоски Фасадной стеклотканевой сетки размером 300х500 мм. «Косынки» втапливаются в клей на сдир, чтоб слой колея не помешал последующей установле Фасадной стеклотканевой сетки в базовом армирующем слое основных плоскостей фасада дома.

Внутренние косынки из Фасадной стеклотканевой сетки устанавливаются во внутренние углы оконных и дверных проёмов. Вначале наносится клей Ceresit CT 85.

Потом в клей Ceresit CT 85 втапливаются полоски Фасадной стеклотканевой сетки.

Базовый армирующий слой на декоративных элементах фасада, выполненных из пенополистирола. На углы приклеенных на фасад декоративных обрамлений вокруг окон наносится клей Ceresit CT 85.

Также клей СТ 85 наносится на плоскость фасада в районе угла.

Потом из Фасадной стеклотканевой сетки вырезается «Конверт» и втапливается в клей Ceresit CT 85.

Вот так формируется «Конверт» из Фасадной стеклотканевой сетки, он полностью запаковывает угол декоративного элемента со всех сторон, обеспечивает необходимые нахлёсты.

11. Устройство базового армирующего слоя на основных плоскостях фасада с применением полимерцементного клея Ceresit СТ 85, СТ 190 и фасадной стеклотканевой сетки 5х5 мм, 160-165 гр/м2

После установки косынок, производится устройство базового армирующего слоя на основных плоскостях фасадов здания. На поверхность пенополистирола металлической тёркой наносится клей Ceresit СТ 85, прикладывается фасадная стеклотканевая сетка, дальше она втапливается в клей, излишки убираются клея возвращаются в ведро для повторного использования. Минимальный нахлёст рулона на рулон составляет 100 мм, рулоны устанавливаются в вертикальном порядке.

После подсыхания клея делается перетяжка- шпаклевание широким шпателем либо большим металлическим полутёрком, это делается для того чтоб выровнить неровности, скрыть структуру сетки в слое клея Ceresit СТ 85.

Аналогично производится устройство базового армирующего слоя с минераловатной плитой.

Перед началом работ производится повторный контроль минераловатной поверхности на наличие “корольков” – включений из кусочков металла и капелек связующего минераловатной плиты. Все “корольки” нужно удалить, при наличии корольков большого размера участки минераловатной плиты вырезаются и заменяются на новые.

После этого приступаем к грунтованию минераловатной плиты цементным клеем Ceresit CT 190. Поверхность минераловатной плитой грунтуется клеем Ceresit CT 190, клей наносим металлической тёркой, вдавливаем в структуру минеральной ваты, лишнее снимаем на сдир. После этого ждём полного высыхания клея и проводим ревизию поверхности. В некоторых местах, где минераловатная плита оказалась неоднородной мы увидим пузырение, расслоение верхнего слоя минеральной ваты, он отходит от основания схватившись в неоднородными волокнами минеральной ваты.. В этих местах снимаем неоднородность, пузыри и повторяем операцию, опять даём полностью просохнуть грунтовочному слою, при необходимости опять повторяем.

МЫ ДОЛЖНЫ ПОЛУЧИТЬ ОДНОРОДНУЮ, ПОКРЫТУЮ ТОНКИМ СЛОЕМ КЛЕЯ МИНЕРАЛОВАТНУЮ ПОВЕРХНОСТЬ БЕЗ ПУЗЫРЕНИЙ И БУГРОВ С ОТКЛОНЕНИЯМИ НЕ БОЛЕЕ 4-6 ММ НА ТРЁХМЕТРОВОЕ ПРАВИЛО.

После этого делается базовый армирующий слой, на огрунтованную клеем поверхность наносится клей Ceresit СТ 190 и в него втапливается Фасадная стеклотканевая сетка. Нахлёст рулона на рулон не менее 100 мм. На рулонах Фасадной стеклотканевой сетки есть соответствующие отметки, позволяющие легко это отслеживать. Нахлёст рулона на рулон может быть больше 100 мм, но не может быть меньше!

После подсыхания производится перетяжка базы -шпаклевание жидким клеем Ceresit CT 190, чтоб убрать мелкие неровности, чтоб полностью скрыть фактуру Фасадной стеклотканевой сетки.

12. Нанесение кварцевой грунтовки Ceresit СТ 16

После полного высыхания и окончания полимеризации базового армирующего слоя, не менее 72 часов после последней перетяжки, можно приступить к нанесению кварцевой грунтовки Ceresit СТ 16. Грунтовка Ceresit СТ 16 наносится макловицей, широкой кистью, флейцем. Грунтовка может быть белой, не колерованной базой, а может быть окрашена под цвет будущей декоративной штукатурки Ceresit.

13. Нанесение декоративной штукатурки Ceresit

Декоративная штукатурка Ceresit наносится металлической, а затирается пластиковой тёркой. Это относится к декоративным штукатуркам фактуры короед CeresitCT 64, CeresitCT 63, CeresitCT 175, Ceresit CT 35 и фактуры камешковая Ceresit CT 60, Ceresit CT 174, Ceresit CT 137.

Рабочий затирает и пластиковой тёркой камешковую декоративную штукатурку Ceresit CT 60 фактуры Камешковая.

На фотографии показано как первый рабочий толстым слоем наносит камешковую декоративную штукатурку Ceresit CT 174. После того, как он полностью закрывает поле нанесения, то приступает к снятию излишков слоя обратно в ведро, оставляется минимальный необходимый слой для формирования фактуры. После этого второй рабочий пластиковой тёркой производит окончательную затирку декоративной штукатурки и получает финишную камешковую фактуру.

Аналогично показано нанесение декоративной штукатурки Короед Ceresit CT 175 и её затир пластиковой тёркой

Рабочий шпателем 150 мм очишает пластиковую тёрку от связующего и стирает остатки тряпкой, перекинутой через плечо.

На декоративные элементы камешковую декоративную штукатурку фактур Ceresit CT 60, Ceresit CT 174, Ceresit CT 137 можно наносить напылением при помощи таркрет пистолета, а можно и вручную.

Перед нанесением декоративной штукатурки производится калибровка пистолета и подбор вязкости декоративной штукатурки. В декоративную штукатурку добавляется небольшое количество чистой воды питьевого качества. На образце проводятся испытания.

Нанесение камешковой декоративной штукатурки Ceresit CT 174 1,5 мм на декоративный элемент фасада. Декоративная штукатурка наносится напылением.

В итоге мы получаем красивые, надёжные фасады Ceresit, тёплые, экономичные и комфортные для проживания дома.
