Смесительный узел для теплого пола своими руками

Содержание

1. Виды
2. Типы приводов
3. Назначение обводного трубопровода
4. Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?
5. Ситуация #5 — при монтаже обводных труб
6. Трехходовые клапаны для отопления: что это такое?
7. Конструкция
8. По какой схеме работает?
9. В каких местах ставят
10. Разновидности терморегуляторов для радиатора
11. Использование приводов
12. Как установить смешивающий клапан своими руками
13. Основные конструктивные особенности и функции устройства
14. Схема подключения трехходового клапана
15. Устройство и принцип работы
16. Расчет пропускной способности
17. Схемы подключения клапана к системе отопления
18. Как выбрать трехходовой клапан
19. Как это работает
20. Вид #1 — нерегулируемый обводной патрубок
21. Выводы
22. Заключение
23. Насосно-смесительные узлы Valtec

Виды

Условно можно поделить на клапаны:

• с ручным управлением;
• с термоголовкой;
• с электроприводом;
• гидравлические;
• пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически

При этом не важно, какой котел установлен в системе – газовый или твердотопливный

Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
• Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
• Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
• Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Назначение обводного трубопровода

Основное назначение байпасного участка – сохранение циркуляции в магистрали отопления в случае поломки подключенного агрегата или отключения электричества.

Любой прибор, подключенный через байпас, можно отсоединить от гидравлической магистрали простым перекрытием двух кранов – на входе и выходе.

После этого весь поток теплоносителя пойдет по обходной трубе.

Прибор, отключенный от магистрали, спокойно ремонтируют или выполняют плановое обслуживание. Можно полностью отсоединить его и заменить новым. При этом не понадобится останавливать работу системы и сливать весь теплоноситель.

В зависимости от места применения, байпасное подключение имеет свои особенности.

Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?

Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.

Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.

Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие

• Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
• Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
• Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

Ситуация #5 — при монтаже обводных труб

Установка байпаса разных типов в систему отопления имеет свои особенности.

При подключении радиаторов:

Монтаж байпаса радиатора можно проводить как при устройстве новой системы отопления, так и при модернизации уже существующей. Для этого подготавливаются патрубки соответствующих диаметров, два тройника и запорная арматура.

На выходной патрубок устанавливают шаровой или запорный кран.

Элементы соединяют между собой на сварку или резьбу. В любом случае следует обеспечить полную герметичность стыков, после сборки провести испытание и исключить протечки.

При подключении насоса байпас чаще всего является частью основной линии. Поскольку он обеспечивает течение теплоносителя в режиме естественной циркуляции, то ни в коем случае нельзя сужать его внутренний диаметр.

Насос устанавливается на обходной трубе, диаметр которой может быть меньше или равным диаметру основной магистрали.

Для установки проще приобрести готовый насосный узел необходимого размера и конфигурации. Это обеспечит правильное положение всех элементов и надежность соединений.

Однако и самостоятельное изготовление развязки перекачивающего агрегата не представляет сложности, если соблюдать некоторые правила.

Насос следует сориентировать таким образом, чтобы ось крыльчатки располагалась горизонтально, а крышка клеммной коробки смотреть вверх.

Так обеспечивают свободный доступ к клеммам, к которым подключают питание, и исключают попадание жидкости на них, если возникнут протечки.

В байпасный участок монтируют качественный обратный клапан или шаровой кран, чтобы обеспечить полное прохождение потока через насос и исключить возникновение обратного движения жидкости по обводу.

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях. Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить клапан для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Трехходовые клапаны для отопления: что это такое?

Термовентиль подготавливает теплоноситель с заданными параметрами и применяется:

• для управления системой подогреваемого пола;
• с целью регуляции и контроля отопления в комнатах одного здания, в том числе между этажами;
• для создания отопительных систем в нескольких отдельных зданиях.

Приборы выполняют регулировку выделения тепла, изменяя количество, а не температуру теплоносителя. Благодаря этому можно выполнять обогрев помещений разной интенсивности, не меняя размер радиаторов.

Конструкция

Трехходовой клапан — металлический тройник с тремя патрубками, сверху оснащённый шайбой регулировки. В смесительном кране два впускных отверстия и одно — выпускное. В разделительном — два выходных патрубка и один входной.

Для изготовления корпуса используются латунные сплавы, чугун, а также другие материалы с антикоррозийным покрытием.

Фото 1. Металлический трехходовой клапан для системы отопления, сверху располагается шайба регулировки.

Регулирующим элементом служит шток или шар, размещённый во внутренней части трехходового клапана. Когда температурные показатели превышают заданные значения, этот элемент снижает поступление жидкости из одного из каналов. Работает при помощи внешнего (гидравлического, электрического, пневматического) привода.

Справка! Пропускная способность больше у шаровых клапанов, поскольку их регулирующие элементы создают более низкое гидравлическое сопротивление.

По какой схеме работает?

Через один вход вентиля подаётся нагретый теплоноситель, через другой — обратка (остывший поток).

Фото 2. Схема, в которой отражается принцип работы трехходового клапана в системе отопления с твердотопливным котлом.

Из выпускного патрубка выходит смешанная до оптимальной температуры вода. Внутри под регулировочным элементом установлен термочувствительный датчик — ёмкость, наполненная жидкостью или газообразным веществом.

При нагреве содержимое ёмкости расширяется, действует на исполнительный узел, который заставляет работать механизм.

В каких местах ставят

Выбор схемы врезки трехходового клапана подбирается с учётом характера системы отопления. Смешивающие и разделяющие краны врезают в подающую трубу от источника тепла, коллектора в месте соединения с байпасом.

При таком подключении перегретый теплоноситель сможет циркулировать по малому кругу (разделение) или будет смешиваться с охлаждённой водой.

Для деления потоков контура устройство иногда ставят на трубу обратки на месте стыковки с перемычкой байпаса. Во всех случаях клапан монтируют в паре с циркуляционным насосом.

Байпас — резервный путь для теплоносителя, обеспечивающий работу системы при нештатных ситуациях. Выполняется в виде перемычки между трубами подачи и обратки.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.

Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.Электронные терморегуляторы обладают цифровой панелью.

Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Как установить смешивающий клапан своими руками

Данная схема установки используется преимущественно в котельных тех отопительных систем, которые подсоединены к гидроразделителю или же к безнапорному коллектору. А насос, расположенный в контуре №2, обеспечивает требуемую циркуляцию рабочей жидкости.

Обратите внимание! Если трехходовой клапан будет подключаться напрямую к источнику тепловой энергии на байпасе, подсоединенному к порту В, то потребуется и монтаж клапана с гидросопротивлением, равным аналогичному сопротивлению этого источника

Если этого не сделать, то расход рабочей жидкости на отрезке А-В будет колебаться в соответствии с движением штока. Отметим также, что данная схема монтажа предусматривает возможное прекращение циркуляции жидкости через источник, если установка была произведена без циркуляционного насоса либо же гидроразделителя в основном контуре.

Нежелательно подключать клапан к теплосетям или напорному коллектору в отсутствие приборов, которые дросселируют чрезмерный напор. Иначе расход жидкости на участке А-В будет колебаться, причем существенно.

В случае если перегревание обрата допускается, от чрезмерного напора избавляются посредством перемычки, установленной параллельно к подмесу клапана в контуре.

Основные конструктивные особенности и функции устройства

Имея приблизительное представление о принципе работы трехходового клапана, лучше детально изучить работу этого механизма. Название «трехходовой» определяет основную функцию устройства — через два входа в клапан поступает вода различного происхождения:

• горячий теплоноситель из подающей трубы, связанной с нагревательным прибором или со стояком системы центрального отопления;
• остывшая вода, возвращающаяся после прохождения водяного контура.

Смешиваясь между собой в клапане в определённой пропорции, потоки выходят через третий патрубок, имея заданную величину температуры. Клапан работает постоянно, так как на подмешивании к остывшему теплоносителю горячей воды основан принцип циклической работы теплых полов: нагрев — теплоотдача -подмес — теплоотдача — подмес.

Процесс смешивания двух потоков теплоносителя различных температур должен постоянно контролироваться, лучше — в автоматическом режиме. В противном случае интенсивность теплообмена тёплого пола с воздухом помещения не будет привязана к изменениям температуры в комнате, и придётся по мере необходимости изменять температуру нагрева теплоносителя вручную .

Осуществлять подмес горячего теплоносителя в автоматическом режиме позволяет термочувствительная головка, регулирующая пропускную способность клапана в зависимости от температур смешиваемых жидкостей для получения на выходе заданного значения.

В зависимости от назначения и условий эксплуатации, используются различные виды трёхходовых клапанов.

1. Отопительные системы

Для системы отопления с радиаторами, работающей от автономного котла, используется самый простой тип устройства. недороги и имеют относительно простую конструкцию, что позволяет устанавливать их самостоятельно. Регулировка объема смешивания в данном случае осуществляется вручную.

2. Системы горячего водоснабжения

В системах ГВС трёхходовые клапаны используются для поддержания в системе коммуникаций безопасных значений температуры воды, исключая вероятность получения ожогов. Конструкция таких устройств также достаточно проста и понятна. От клапанов для отопительных систем такие устройства отличаются наличием специального защитного блока, перекрывающего горячую воду при отсутствии в водопроводе холодной.

3. Теплые водяные полы

Устройства данного типа наиболее сложны, так как предназначены для поддержания заданной температуры теплоносителя в отопительных контурах с привязкой к температуре воздуха в помещении. Использование в смесительном узле таких устройств позволяет регулировать интенсивность отопления жилья в автоматическом режиме,

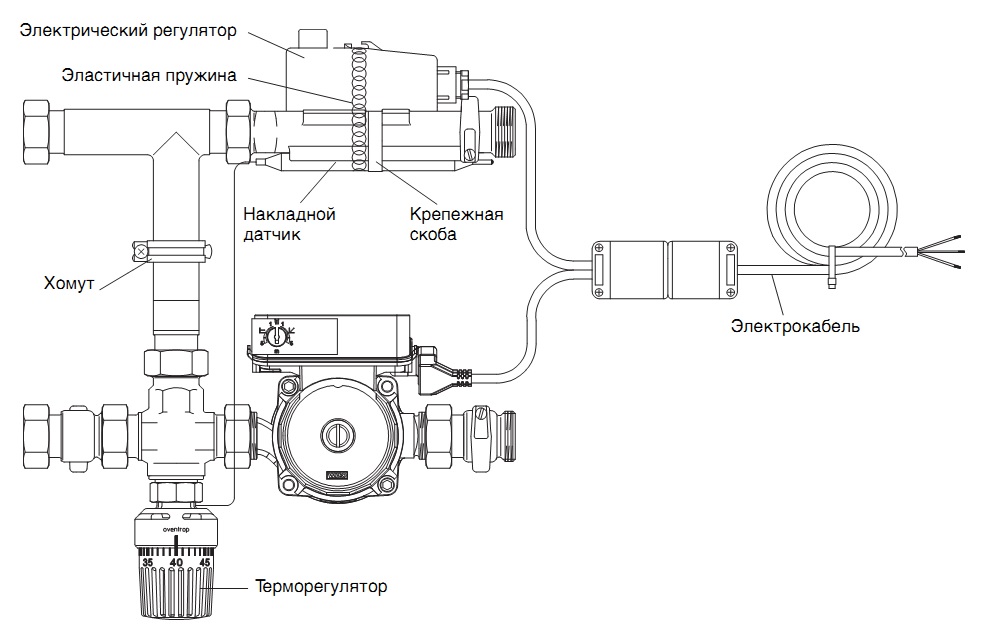

Схема компоновки смесительного узла и место расположения в нём трёхходоваого клапана

Модель трёхходового клапана с регулировочной шкалой

Для теплых полов кран оснащен регулировочной рукояткой и мерной шкалой, с помощью которой осуществляется настройка прибора.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

• клапан обратный;
• датчик температурный;
• насос циркуляционный;
• смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

• Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
• Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
• Распределение теплоносителя по трубам теплого пола.
• Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со .

Весь процесс стоит разъяснить подробнее:

1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Watch this video on YouTube

Расчет пропускной способности

Просто подобрать трехходовой клапан по диаметру патрубка отопительного агрегата или подводящему трубопроводу не получится. Дело в том, что в процессе автоматического регулирования элемент создает переменное гидравлическое сопротивление, которое должен преодолевать циркуляционный насос, чтобы обеспечить требуемый расход теплоносителя. Путем расчета клапан подбирается таким образом, чтобы пропускать нужный объем воды при различных положениях штока.

Главная конструктивная характеристика любого 3-ходового вентиля – условная пропускная способность, обозначаемая буквой Kvs и выражаемая в м³/ч. Эта величина, указываемая в паспорте изделия, отражает количество холодного теплоносителя, проходящего через полностью открытый клапан за 1 час. При этом перепад давления на участке до регулятора и после него составляет 1 Бар.

Чтобы выбрать регулирующий клапан по пропускной способности, сначала нужно определить расход теплоносителя, идущего по регулируемой линии. Используется такая формула:

Здесь:

• G – искомый расход воды, м³/ч;
• Q – тепловая нагрузка на ветвь отопления, кВт;
• ∆t – разница температур воды на подаче и в обратке, обычно принимается равной 20 °С, а в теплых полах – 10 °С.

Следующим шагом вычисляем реальный коэффициент K пропускной способности смесительного клапана с учетом перепада давления на нем 0.2 Бар по формуле:

Для того же примера величина К будет равна 0.86 / √0. 2 = 0.86 / 0.45 = 1.9 м³/ч. Дальше открываем каталог выбранного производителя арматуры и подбираем из линейки трехходовой кран, чей Kvs равен или больше полученного значения. Возьмем известный бренд Danfoss (Данфосс) и выберем из серии изделий VRB3 клапан с патрубками DN15 и Kvs = 2.5 м³/ч. Предыдущий в ряду номинал составляет 1.6 м³/ч, чего явно недостаточно в нашем случае.

Watch this video on YouTube

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
3. Для поддержания необходимой температуры теплоносителя в разных местах системы.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50-55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

Трехходовой термостатический смесительный клапан — изделие, предназначением которого является обеспечение возможности контроля и поддержания заданной температуры теплоносителя в системе отопления. Особенность приспособления заключается в том, что оно оснащено одним вводом и двумя выводами либо двумя вводами и одним выводом. Такая конструкция позволяет устанавливать трехходовой клапан для котла в местах разветвлений или там, где необходимо обеспечить смешивание теплоносителя, к примеру, горячей и холодной воды.

Как это работает

Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.

Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу

Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.

Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.

И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.

Вид #1 — нерегулируемый обводной патрубок

Неуправляемый байпас в системе отопления представляет собой обычную обходную трубу без какого-либо дополнительного оборудования.

Просвет трубы постоянно открыт и движение жидкости по нему происходит в неуправляемом режиме. Основное применение такие байпасы находят при подключении радиаторов.

При проектировании системы отопления следует учитывать, что жидкость пройдет по пути с наименьшим гидравлическим сопротивлением.

Поэтому диаметр проходного сечения нерегулируемого байпаса, установленного вертикально, должен быть меньше, чем диаметр проходного сечения основной магистрали. Иначе под действием силы тяжести теплоноситель уйдет в расположенный ближе байпас.

В горизонтальной разводке действуют другие законы. Горячая среда стремится подняться вверх, так как имеет меньший удельный вес. Поэтому байпас нижней разводки обычно делают равным основной магистрали, а отходящий к радиатору патрубок – меньше.

Выводы

Монтаж трехходового клапана — задача не сложная, но требующая соблюдения технических правил. Обычно смешивающие клапаны ставят перед смесителем на подающую трубу, в местах подключения байпаса и обратной трубы. Насос в системе располагается следом за трехходовым клапаном.

После сборки всего смесительного узла надежность соединений и функциональность клапана проверяется пробным пуском, по результатам которого при необходимости выполняется пусконаладка.

Правильно установленный клапан поддерживает заданный температурный режим в обогреваемом помещении и обеспечивает рациональный расход теплоносителя, а следовательно — и экономичность отопления.

Заключение

Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Рубрика:

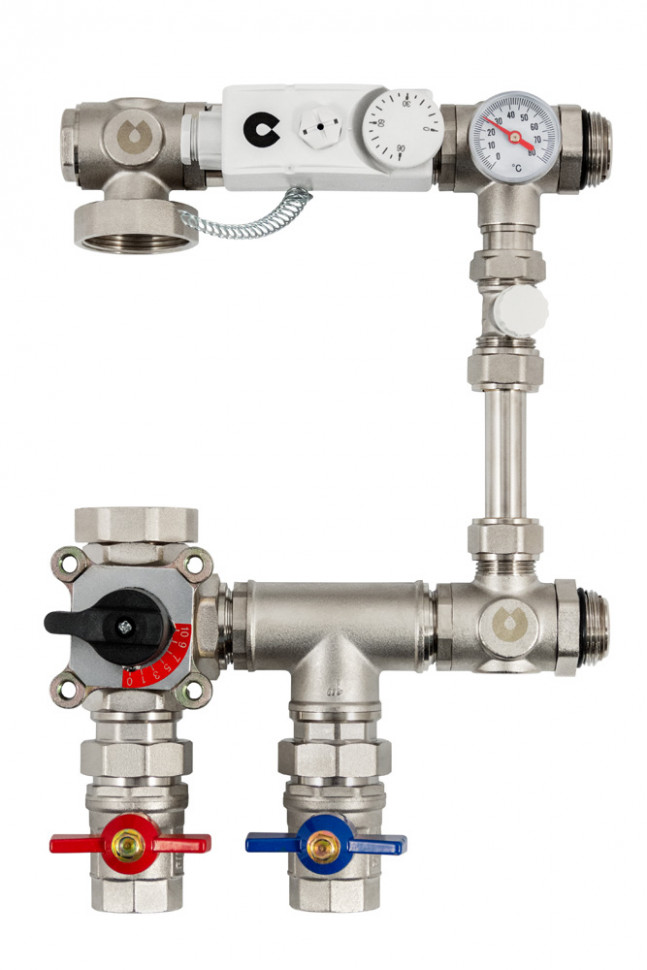

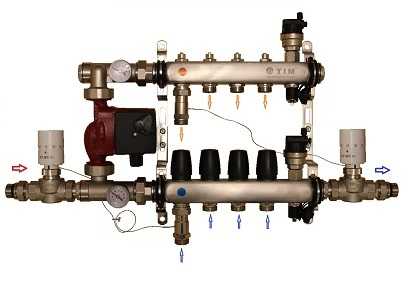

Схемы смесительных узлов (так выглядит узел теплого пола в сборе):

Компания «Сантехмонтаж» предлагает к продаже смесительные клапаны для теплого пола. Являясь официальным дистрибьютором торговой марки Valtec, мы поставляем только сертифицированные материалы и комплектующие для инженерного сопровождения объектов частного и общественного строительства.

Напольное водяное отопление давно перестало ассоциироваться с роскошью, сегодня это разумный способ создать комфортные и здоровые условия для жизни людей. Специальные исследования, данные которых были взяты за основу требований международных стандартов ISO 7730, показали, что самыми благоприятными для человека считаются такие домашние температурные условия, когда на уровне пола термометр показывает +22-24°С, а на уровне головы – около +20°С.

Как показывает практика, с помощью классических инженерных решений выдержать эти условия трудно, так как тепло, исходящее от обычных радиаторов, сразу поднимается вверх, а пол остаётся холодным. При напольном отоплении вся поверхность пола является, по сути, низкотемпературным радиатором, благодаря чему поток теплого воздуха распределяется в помещении равномерно.

Насосно-смесительные узлы Valtec

Представляем вашему вниманию трехходовые термостатические насосно-смесительные узлы Valtec Combi и Dual. Они создают управляемую циркуляцию в петлях теплого водяного пола; поддерживают температуру, сниженную относительно источника тепла; помогают разделить и связать отопительные контуры.

Узлы марки Valtec совместимы с распределительным коллектором водного пола (межосевая длина соединительных патрубков – 2 метра), размеры позволяют компактно поместить узлы в коллекторный шкаф.

В плане комплектующих деталей для термостатических узлов предлагаются термоголовки, дополненные выносным накладным (VT.5012) либо погружным (VT.5011) индикатором. Рекомендуется использование насосов немецкой фирмы Wilo.

Помимо создания инженерных систем типа «теплый водяной пол», готовые модули от Valtec находят применение для установки иных современных разновидностей панельного отопления, таких как потолочное или стеновое; используются для нагрева воздуха в садовых теплицах и на уличных террасах.

Смесительный узел NEPTUN

Смесительный узел необходим для создания и последующего поддержания необходимой температуры воды в системе теплого водяного пола. Температура поступающей от котла горячей воды снижается до необходимого уровня за счет подмеса уже остывшей воды. которая поступает из обратной линии вторичного контура Регулировка температуры теплоносителя осуществляется двухходовым клапаном, который установлен на входе смесительного узла на линии подачи теплоносителя от котла и управляемым термостатической головкой с выносным погружным датчиком. Балансировочный клапан задает соотношение теплоносителя, который поступает из обратной линии вторичного контура и прямой линии первичного контура.
Страна производитель Италия.

Паспорт

Технические характеристики



Стоимость	24100/  23100
Теплоноситель	вода или водно-гликолевые смеси
Максимальное статическое рабочее давление	10 бар
Максимальная температура теплоносителя первичного контура	90 °C
Диапазон термометра	0–80 °C
Верхний корпус	латунь CW617N
Нижний корпус	латунь CB753S
Другие латунные детали (головка, задвижка, и т.п.)	латунь CW617N
Резиновые уплотнения	этилен-пропилен-диен-каучук (EPDM)
Байпас	латунь CW617N

Комплектация



• Верхний и нижнй корпусы
• Погружной термометр 2 шт.
• Термоголовка с выносным погружным датчиком 1 шт.
• Байпас с перепускным клапаном, автоматическим воздухоотводчиком и дренажными кранами

Примечание: циркуляционный насос приобретается отдельно

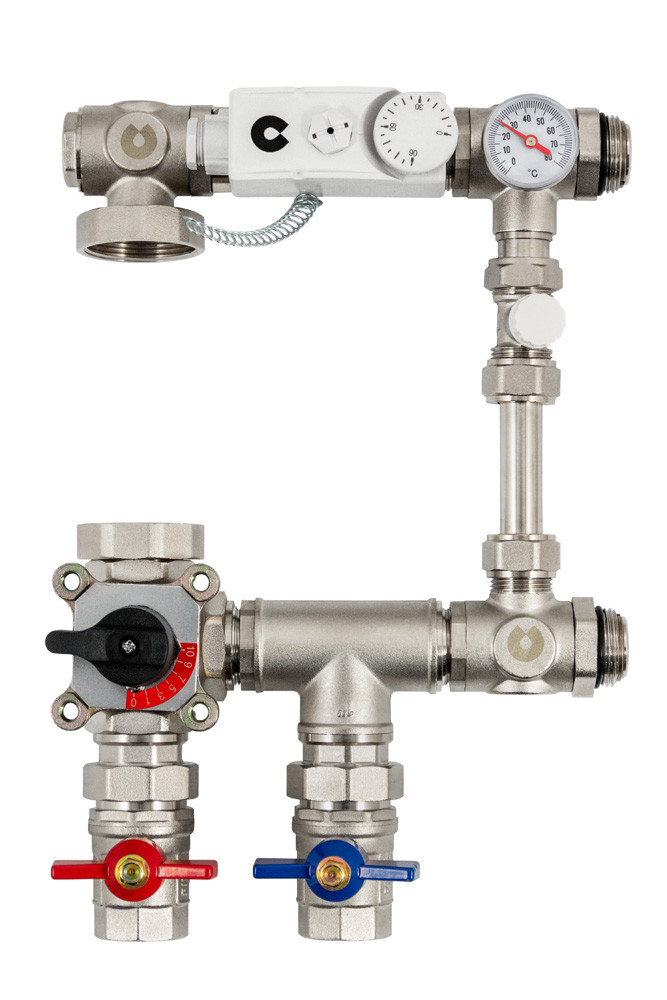

Устройство насосно-смесительного узла



1. Термостатическая головка с выносным погружным датчиком
2. Термометр погружной для индикации температуры теплоносителя на выходе из обратного коллектора
3. Термометр погружной для индикации температуры теплоносителя на входе в подающий коллектор
4. Шаровой кран циркуляционного насоса
5. Клапан байпаса вторичного контура
6. Клапан байпаса первичного контура
7. Погружной датчик температуры термостатической головки
8. Накидные гайки для подсоединения коллекторов G1”
9. Капиллярная трубка термостатической головки
10. Байпасс
11. Перепускной клапан избыточного давления
12. Дренажные краны
13. Автоматический воздухоотводчик

Смесительный узел Neptun IWS



Смесительный узел необходим для создания и последующего поддержания температуры теплоносителя в системе водяного теплого пола.

Температура теплоносителя в таких системах не должна превышать 55°С. Чтобы снизить температуру воды, поступающей из котла до необходимого значения применяют смесительные узлы. Регулирование температуры теплоносителя осуществляется трехходовым клапаном, установленным на входе смесительного узла на линии подачи теплоносителя от котла и управляемым термостатической головкой с выносным погружным датчиком. Данная термоголовка постоянно контролирует температуру теплоносителя, который поступает в контуры водяного теплого пола и открывает/закрывает трехходовой клапан, управляя таким образом поступлением горячего теплоносителя от котла и остывшего теплоносителя из обратного контура. Балансировочный клапан задает соотношение теплоносителя, который поступает из обратного контура напрямую в подающий контур, минуя трехходовой клапан. Так как смешение теплоносителя происходит при постоянном подмесе холодной воды из обратного контура через балансировочный клапан, теплый пол никогда не перегреется.

Паспорт

Технические характеристики



Стоимость	11500/  11000
Теплоноситель	вода или водно-гликолевые смеси
Максимальное статическое рабочее давление	8 бар
Максимальная температура теплоносителя первичного контура	90 °C
Диапазон термометра	0–100°C
Материал (верхний и нижний корпус)	латунь CW617N никелированная
Присоединительный диаметр циркуляционного насоса	1 1/2″
Монтажная длина циркуляционного насоса	130 мм
Присоединительный диаметр подключения к коллектору	1″
Страна производитель	Китай

Сравнительные технические характеристики смесительных узлов Neptun IWS Simplex и Neptun IWS

Характеристика	Смесительный узел Neptun IWS	Смесительный узел Neptun IWS Simplex
Теплоноситель	вода или водно-гликолевые смеси
Максимальное статическое рабочее давление	8 бар	10 бар
Максимальная температура теплоносителя первичного контура	90 °C
Диапазон термометра	0–100 °C	0–80 °C
Диапазон регулирования термоголовки с выносным погружным датчиком	20–60 °C	30–50 °C
Материал (верхний и нижний корпус)	латунь CW617N никелированная
Присоединительный диаметр циркуляционного насоса	1 1/2″
Монтажная длина циркуляционного насоса	130 мм
Присоединительный диаметр подключения к коллектору	1″
Соединительная резьба термоголовки с выносным погружным датчиком	М30х1,5 мм
Страна производитель	Китай	Италия

[PDF] Смесительные узлы для приточных установок

Смесительные узлы

www. eurovent.ru

смесительные узлы СУ

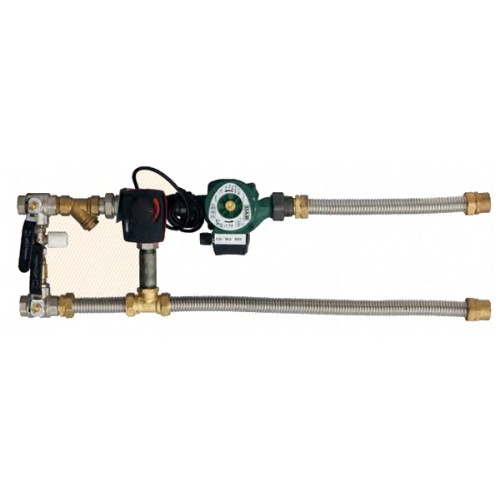

Рис. 149. Смесительный узел для приточных установок

Рис. 150. Смесительный узел для воздушно-тепловых завес

Условное обозначение смесительных узлов для приточных установок

СУ 40–1,6–П П — плавное регулирование

Смесительный Узел

Kv 3-х ходового клапана 1 / 1,6 / 2,5 / 4 / 6,3 / 10 / 16 / 25

Тип насоса 40 / 60 / 80 / 100

Условное обозначение смесительных узлов для воздушно-тепловых завес

СУ–4Н Исполнение (Н —наличие насоса)

Смесительный Узел

Kvs регулирующего клапана 4 / 6,3 / 21

Общая информация Смесительные узлы (СУ) предназначены для регулирования мощности жидкостных теплообменников в приточных установках посредством смесительных клапанов, изменяя температуру воды, входящей в теплообменник, при постоянном расходе (качественное регулирование). Подготовка осуществляется путем смешивания теплоносителя, подаваемого из сети и выходящего из теплообменника. Смешение этих теплоносителей дает необходимую температуру воды для нагрева воздуха до требуемой температуры.

Вода, протекающая через узел, не должна содержать твердых примесей и агрессивных химических веществ,

способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна. Максимально допустимые эксплуатационные параметры отопительной воды: • максимально допустимая температура воды на насосе +130°С; • максимально допустимое давление 1,5 МПа; Для недопущения конденсации влаги в обмотке мотора насоса рабочая температура воды при эксплуатации не должна снижаться до температуры образования точки росы.

СУ

111

смесительные узлы Подбор смесительного узла осуществляется выбором типоразмера смесительного клапана и производительностью циркуляционного насоса. Каждый смесительный клапан имеет характеристику KVS (пропускная способность (м3/ч) при потере давления 1 бар). Параметр KVS помогает определить, какой именно клапан необходим для вашей системы.

Определить KVS можно по графику. Для систем с радиаторным отоплением обычно используется t=20°C, а для систем напольного отопления t=5°C.

Диапазон потери давления должен быть в пределах 3-15 кПа. Если в данный диапазон попадают два клапана, как правило, выбирают клапан с меньшим KVS.

Регулирование мощности Регулирование мощности осуществляется с помощью трехходового клапана, обеспечивающего смешение воды теплоносителя и воды, выходящей из теплообменника и насоса, обеспечивающего постоянную циркуляцию воды в теплообменнике. Насос служит для преодоления потерь давления в воздухонагревателе и в компонентах смесительного узла, обеспечивая постоянную циркуляцию воды. При необходимости полной мощности воздухонагревателя вся вода протекает в большом контуре теплоносителя в направлении «а» (рис. 1) через теплообменник, обратно — в коллектор отопительной воды, направление «b». Если полная мощность не требуется, 3-х ходовой клапан

начинает пропускать часть воды в направлении «с», плавно понижая температуру воды, протекающую через теплообменник. При нулевой отопительной мощности вода протекает только в контуре теплообменника, т. е. вентиль пропускает воду только в направлении «с». Для избежания полной остановки тока воды в контуре смесительный узел оборудован байпасом. Избыток отопительной воды возвращается через байпас к коллектору воды. На байпасе установлен обратный клапан и регулирующий вентиль, который служит для установки оптимальной потери давления байпаса. Байпас также предотвращает охлаждение воды в котловом контуре до нагревателя.

Компоненты СУ для приточных установок (рис. 151) Смесительный узел состоит: 1. Трехходовой клапан с эл. приводом; 2. Вентиль байпаса; 3. Обратный клапан; 4. Фильтр сетчатый; 5. Циркуляционный насос; 6. Запорная арматура. Рис. 151. Схема смесительного узла

Расположение узла При установки смесительного узла должны соблюдаться следующие правила: • • • • • •

Если теплоносителем является вода, узел устанавливается внутри помещения, где температура не должна понижаться до точки замерзания; Наружное применение возможно, если теплоносителем является незамерзающая жидкость. При установке узла вал мотора насоса должен находится в горизонтальном положении. Узел необходимо установить так, чтобы был обеспечен отвод воздуха; При монтаже узла под потолком, необходимо обеспечить контрольный и сервисный доступ. Для снижения инертности системы смесительный узел должен устанавливаться на минимальном расстоянии от обогревателя (не более 2 м). При расположении узла на удаленном расстоянии необходимо учитывать суммарную величину потерь давления дополнительной магистрали для подбора циркуляционного насоса. Насос должен ком- пенсировать суммарные потери давления магистрали, самого узла и воздухонагревателя при номинальной произво дительности насоса.

* Изготовитель оставляет за собой право производить замену используемых материалов без ухудшения рабочих параметров.

112

СУ

www.eurovent.ru

смесительные узлы

Типоразмеры и технические характеристики Смесительные узлы изготавливаются в десяти типоразмеров в трех исполнениях, отличающихся типом насоса и размером трехходового вентиля. Смесительные узлы для приточных установок комплек-

туются сервоприводом Gruner 227С-024-05 с пропорциональным управлением привода клапана отопительной воды, либо сервоприводом Gruner 227-230-05 с трехпозиционным управлением.

Смесительный узел

Тип насоса

3-х ходовой вентиль

А (мм)

В (мм)

С (мм)

Вес (кг)

СУ 40–1,0

25–40

VRG131 15–1,0

480

250

G1″

7,2

СУ 40–1,6

25–40

VRG131 15–1,6

480

250

G1″

7,2

СУ 40–2,5

25–40

VRG131 15–2,5

480

250

G1″

7,2

СУ 40–4,0

25–40

VRG131 15–4,0

480

250

G1″

7,2

СУ 60–4,0

25–60

VRG131 15–4,0

480

250

G1″

7,2

СУ 60–6,3

25–60

VRG131 20–6,3

480

250

G1″

7,2

СУ 80–6,3

25–80

VRG131 20–6,3

480

250

G1″

11,1

СУ 80–10

25–80

VRG131 25–10

710

250

G1″

11,1

СУ 80–16

32–80

VRG131 32–16

810

280

G1¼”

15,2

СУ 100–25

32–100

VRG131 40–25

810

280

G1¼”

17,7

Таб. 54. Типоразмеры смесительных узлов

Циркуляционные насосы

Рис. 152. Циркуляционный насос

Технические и электрические параметры

Германская компания Grundfos выпускает на российский рынок широкий спектр насосов для промышленного применения. Все оборудование имеет обязательный российский сертификат соответствия ГОСТ Р и проходит испытания на заводе-изготовителе. Специально для работы в суровых климатических условиях ряда регионов России в стандартную комплектацию некоторых насосов российской сборки уже включены дополнительные опции, которые раньше, при поставке из Европы, заказывались отдельно. На ряду с насосным обородованием Grundfos, наша компания представляет торговую марку Wirbel. Wirbel — насосное оборудование германской торговой марки. Вся продукция под брендом «Wirbel» производится в Германии на производственных мощностях заводов: Richard Halm Gmbh & Co. KG. и концерна KSB AG. Этих производителей объединяет несколько важных моментов. Во-первых, эти компании стояли у истоков развития насосной техники. Во-вторых, они и по сей день, благодаря серьезным научным и технологическим изысканиям, являются законодателями мод в своих группах насосного оборудования. В-третьих, производство этих компаний, в отличие от большинства известных транснациональных корпораций, размещено в Германии, что позволяет обеспечить высочайший уровень качества. Уникальные конструкции и технологии, применённые в насосном оборудовании Wirbel, разработаны немецкими инженерами. 25–40

25–60

Питание(В)

Ток (А) Диаметр подключения

32–80

32–100

325

1 x 230 В, 50 Гц

Электрозащита (IP) Мощность макс. (Вт)

25–80

42 78

100

245

245

0,31

0,43

1,04

1,05

G1”

1,52 G1¼”

Таб. 55. Технические характеристики насосов

СУ

113

смесительные узлы

Трехходовые клапаны

Рис. 153. ESBE VRG-131

Рис. 155. Трехходовой клапан с сервоприводом

Рис. 154. Трехходовой клапан MUT

Клапаны серии VRG изготавливаются из специального латунного сплава DZR, что позволяет применять их в системах водоснабжения с санитарной горячей водой. В зависимости от модификации, клапаны VRG выпускаются в типоразмерах DN15-50. Пропорции смешивания регулируются вручную или посредством автоматического управления. Клапаны серии VRG имеют низкую утечку. Благодаря компактной конструкции и наличию маркировки, сборка и разборка клапана осуществляется достаточно просто.

Модель

KVS

Размер, дюйм

Аналоги

Esbe VRG 131-15-2.5

2,5

1/2

3 MG 15, 3 G 15

Esbe VRG 131-20-6.3

6,3

3/4

3 MG 20, 3 G 20

Esbe VRG 131-25-10

10

1

3 MG 25, 3 G 25

Esbe VRG 131-32-16

16

1 1/4

3 MG 32, 3 G 32

Esbe VRG 131-40-25

25

1 1/2

3 G 40

Esbe VRG 131-50-40

40

2

3 G 50

Esbe VRG 132-25-10

10

1 1/4

3 MGA 25

Esbe VRG 132-32-16

16

1 1/2

3 MGA 32

Таб. 56. Технические характеристики трехходовых клапанов ESBE серии VRG

Сервоприводы Предназначен для управление трехходовыми клапанами. Механическая система с электродвигателем смонтированным в пластмассовом корпусе. Электроприводы монтируются на штоке круглого сечения ø 8…16 мм, или квадратного сечения 10…12 мм. Технические и электрические параметры

Рис. 156. Электропривод Gruner 227С–024–05

Gruner 227-230-05

Gruner 227С-024-05

Питание (В)

230

24

Электрозащита (IP)

54

54

Мощность макс. (Вт)

1,5

2,5

Угол открытия (град.)

90

90

Момент усилия (Нм)

5

5

Время поворота (с)

60 — 120

60 — 120

Управление

Зх позиц.

плавное 0…10 В

Таб. 57. Технические характеристики сервоприводов Gruner

114

СУ

смесительные узлы

www.eurovent.ru

Подбор смесительного узла довом вентиле (ΔPVRG). Серым цветом выделена рабочая область, в которой узел можно эксплуатировать. Для заданного расхода и потерь давления в воздухонагревателе выбирается узел, у которого падение давления на трехходовом вентиле будет выше суммарного падения давления на водяном воздухонагревателе, то есть ΔPVRG должно быть больше ΔPСУ.

ΔPVRG — падение давления на трехходовом вентиле, кПа

GW — расход воды через смесительный узел, м3/ч

ΔPСУ — статическое давление смесит. узла, кПа

ΔPСУ — статическое давление смесит. узла, кПа

Для обеспечения точного и плавного регулирования температуры смеси теплоносителя в воздухонагревателе необходимо правильно подобрать смесительный узел с помощью приведенных ниже графиков. Каждый график состоит из трех характеристик — расхода теплоносителя (Gw), давления узла при 3-х возможных оборотах насоса (ΔPСУ), падения давления на треххо-

ΔPVRG — падение давления на трехходовом вентиле, кПа

GW — расход воды через смесительный узел, м3/ч

Рис. 157. Графики подбора смесительных узлов

СУ

115

Технология сборки смесительного узла для теплого пола своими руками – выбор и настройка системы

Содержание

• 1 Для чего необходим термосмеситель?
• 2 Как работает смесительный узел?
• 3 Как настроить узел подмеса?
• 4 Смесительные узлы valtec

Многие сегодня устанавливают систему пол с подогревом в виде добавочного обогревания. В жилых площадях, в основном, она электрическая, а для приватных загородных домов более удачна установка гидравлического пола.

Для выравнивания температуры, подаваемого на вход горячего теплового носителя требуется установка добавочного компонента, которым считается смесительный узел для пола с подогревом.

Для чего необходим термосмеситель?

Схема комбинированной системы для отопления приватизированного дома состоит из:

1. Котла нагрева;
2. Коллекторного узла;
3. Контуров полов с подогревом;
4. Контура отопительных приборов.

Температура воды, нагреваемой котлом, равняется 75-95 °С, тогда как санитарные нормативы устанавливают признак в 31°С, как предельная оптимальная температура напольные поверхности, для хождения по нему без обуви. Благодаря этому прямое водоподача в напольные контуры непозволительно. Эта задача решается путем монтажного процесса узла подмеса.

Следует принять во внимание вид покрытия для пола и стяжечную. Температура воды в трубах должна составлять 35-55°С.

Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного отопления пола. Вследствии этого отопительная схема функционирует без отклонений.

Рабочий принцип системы

Смесительный узел для пола с подогревом стоит устанавливать, если водогрейный котел выдаёт большую температуру воды, которая применяется для бытовых потребностей и отопительных радиаторов.

Как работает

смесительный узел?

Горячий теплового носителя перед раздачей в коллекторе проникает в систему смешивания, где терморегулятор меряет его температуру. Если признак больше возможный, то клапан для предохранения открывается и мешает горячую и холодную воду. При достижении жидкостью температуры необходимого значения, клапан прекращает подачу горячей воды.

В основном, смесительный узел не только обеспечивает удобный режим температур, но и служит для поднятия уровня давления в контуре, что делает лучше циркуляцию теплового носителя. Схема смесительного узла включает:

• Клапан для предохранения;
• Насос циркуляционный;
• Циркуляционный насос;
• Расширения воздуха;
• Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса как правило имеет разную конструкцию. Очень популярны схемы с 2-ух- и трехходовыми клапанами.

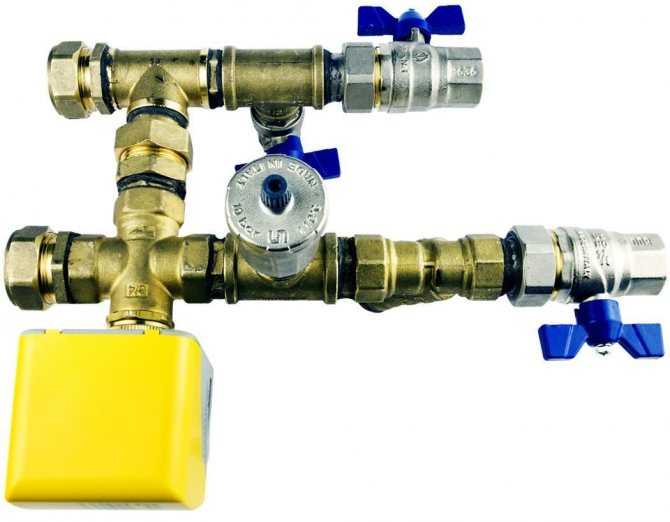

Схема с двухходовым клапаном

На клапан с 2-мя ходами (питающий) монтируется терморегулятор, оборудованный ИК-датчиком, который меряет температуру жидкости, поступающей в полы с подогревом. Вода в системе подмеса двигается по кругу, а головка предохранителя изменяет клапан, открывающий или закрывающий проход горячей воде. Так выполняется процесс смешивания жидкостей различной температуры.

Трехходовой клапан неприменим для отапливания территории более 200 м2.

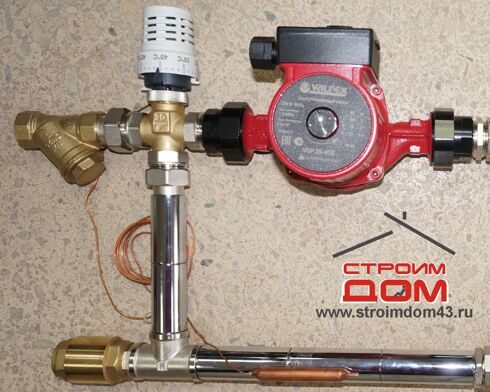

Трехходовой клапан в схеме подмеса

Трехходовой клапан – универсальное оборудование. Он исполняет функции и пропускного клапана, и циркуляционного насоса. Его характерность в том, что горячая вода мешается с обраткой в середине корпуса. Данный тип узла оборудуется сервоприводами, терморегуляторами, а еще погодозависимыми контроллерами. Последние способны выверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему полов с подогревом, не отвечает необходимой, клапан автоматично поворачивается на 45° в какую-то определенную сторону.

Трехходовая конструкция, однако, несовершенна и имеет собственные недостатки:

1. Наличие лишнего давления;
2. Возможность впуска горячей воды;
3. Высокая пропускная способность, приводящая к существенным колебаниям температуры теплового носителя.

Сильные перепады давления и температуры приводят к разрыву труб полов с подогревом.

Как настроить

узел подмеса?

Присоединить аппараты подмеса очень легко, благодаря этому монтаж вполне осуществим собственными руками при существовании инструкции. Первое, что необходимо выполнить, подобрать место для смесительного узла.

Группа подмеса устанавливается до контуров системы пол с подогревом в ящике для коллекторов, в бойлерной или конкретно в помещении.

Если части гидравлического пола соединяются при помощи эластичных труб, то узел смешивания жестко фиксируется на поверхности стены. К деталям смесительного узла нужно гарантировать свободный доступ.

Ящик для коллекторов и его оборудование

Обязательно следует учесть вид материала, из которого сделаны трубы. Они обязаны держать температуру входящего теплового носителя. Если применяется водно-гликолевый раствор, жестяные трубы не подойдут.

Нельзя допустить, чтобы жидкость попадала на части системы подмеса, которые находятся под напряжением.

После монтажных работ система смешивания подсоединяется к трубам подачи теплового носителя и обратки и ставятся датчики давления, температуры и расхода. Такие элементы либо идут в комплектации узла, либо собираются без посторонней помощи. Потом термосмеситель совмещается с патрубками отводов нагревательного контура.

Схема подсоединения узла подмеса

Прежде чем присоединить насос циркуляционный, необходимо выполнить заземление. Хорошие параметры потери давления обеспечиваются при помощи балансировочного клапана на байпасе. При всем этом берутся во внимание потери в шаровом клапане.

Если система обогрева однотрубная, циркуляционный насос постоянно должен находиться в положении открыто. Тогда горячая вода частями будет идти к отопительным приборам. При двухтрубной схеме циркуляционный насос закрыт. Когда вся система собрана, она подсоединяется с помощью соединителей к контурам.

Смесительные узлы valtec

Смесительный узел для пола с подогревом valtec (италия) благодаря фурнитуре и автоматике идеально входит в «умный дом». В отличии от остальных моделей валтек изменяет температуру теплового носителя до шестидесяти градусов цельсия. Уровень возможного давления – 10 бар.

Valtec combimix собой представляет коллекторный блок, в который входят терморегулирующая головка и отдельный погружной термодатчик. Более того, в комплект входят:

• Расходомеры;
• Автоматизированные воздухоотводы;
• Клапаны отладки водонагрева;
• Водоотвод.

Комплектация valtec combimix

Термосмеситель повышает скорость оборота воды в трубах пола и понижает температуру до поставленного значения. Система combi запланирована на нагрузку тепла до 20 квт.

Смесительный узел для пола с подогревом valtec создает роль смешивания горячей воды из водогрейного котла с холодной из контуров подогрева полов. Перемещение жидкости выполняется при помощи циркулярного насоса. Подающий коллектор принимает воду из узла, которая после протекает по контурам системы отопления пола. Температура теплового носителя понижается, обогревая помещение, а после вода идет назад опять в коллектор. Прохладная жидкость проходит из трубы обратной линии через узел, после этого цикл начинается по новому.

При входе узла размещен клапан с термоголовкой, который служит для установки режима температур. Перед коллектором подачи размещается наружный термодатчик. Степень подогрева воды настраевается собственными руками по шкале термические. Если параметры становятся больше, клапан автоматично закрывается, и горячая вода не поступает в узел. Если жидкость остыла, клапан открывает путь к горячему тепловому носителю. Подобным образом, на выходе из блока снабжается систематическая температура.

Узел подмеса применяется не только в системе теплого гидравлического пола, но и для подогрева открытых площадей, стен, тепличного грунта.

Глубокоуважаемый читатель, оставь собственное мнение о публикации в комментариях и поделись собственным опытом и секретами монтажного процесса смесительных узлов для полов с подогревом.

Three-way mixing valve

Articles

Three-way mixing valve

(black protection cap)

Flat sealing

DN	D	L	L1	H	SW	Kvs	EAN	Article No
15	G3/4	62	25,5	26,0	30	2,50	4024052466450	4170 -02. 000
20	G1	71	35,5	31,0	37	3,50	4024052466559	4170-03.000
25	G1 1/4	84	42,0	33,5	47	4,60	4024052466658	4170-04.000
32	G1 1/2	98	49,0	33,5	52	6,40	4024052466757	4170-05. 000

With T-piece, Flat sealing

DN	D	L	L2	H	SW	Kvs	EAN	Article No
15	G3/4	62	40	26	30	2,50	40240524	4172-02.000

SW = Открытие SPANNE0003

Three-way mixing valve

(black protection cap)

Flat sealing

15

DN	D	L	L1	H	SW	KVS	EAN	Статья №
15	G3/	G3/	G3/	9002 G3/	118
0015 62	25,5	26,0	30	2,50	4024052466450	4170-02. 000
20	G1	71	35,5	31,0	37	3,50	4024052466559	4170-03.000
25	G1 1/4	84	42,0	33,5	47	4, 60	4024052466658	4170-04.000
32	G1 1/2	98	49,0	33,5	52	6,40	4024052466757	4170-05. 000

With T-piece, Flat sealing 5

DN	D	L	L2	H	SW	KVS	EAN			EAN		EAN 9000	5	EAN 9000	.0003
15	G3/4	62	40	26	30	2,50	40240524	4172-02. 000

SW = отверстие под ключ

Принадлежности – плоское уплотнение

Соединительный ниппель для трехходовых смесительных клапанов с плоским уплотнением

DN valve	D	L	I	EAN	Article No
15 (1/2″ )	R1/2	27,5	13,2	4024052222810	4160-02.010
20 (3/4″)	R3/4	30,5	14,5	4024052223213	4160-03. 010
25 (1″)	R1	33,0	16,8	4024052223619	4160-04.010
32 (1 1/4″)	R1 1/4	36,5	19,1	4024052223916	4160-05.010
	Ø Pipe
20 (3/4″)	22	23,0	17,0	4024052225217	4160-22. 039
25 (1″)	28	27,0	20,0	4024052225415	4160-28.039

Соединительный ниппель для трехходовых смесительных клапанов с плоским уплотнением

Соединительный ниппель для трехходовых смесительных клапанов с плоским уплотнением

9

Клапан DN	D 3 15 L	I	EAN	Article No
15 (1/2″)	R1/2	27, 5	13,2	4024052222810	4160-02. 010
20 (3/4″)	R3/4	30,5	14,5	4024052223213	4160-03.010
25 (1″)	R1	33,0	16,8	4024052223619	4160-04.010
32 (1 1/4″)	R1 1/4	36,5	19,1	4024052223916	4160-05.010
	Ø Pipe
20 (3/4″)	22	23,0	17,0	4024052225217	4160-22. 039
25 (1″)	28	27,0	20,0	4024052225415	4160-28.039	9000 2 9000 907V 28.9007. ходовой смесительный клапан Технические данные Скачать Детали Размеры Код продукта Рабочие параметры Масса Ду20 60 PN 10, -10ºC ÷ 110ºC, Kvs 6,3 (м³/ч), 1,127 Ду25 6094180 PN 10, -10ºC ÷ 110ºC, Kvs 12 (м³/ч), 1,267 Ду32 6095180 PN 10, -10ºC ÷ 110ºC, Kvs 16 (м³/ч), 1,62 Ду40 6096360 PN 10, -10ºC ÷ 110ºC, Kvs 25 (м³/ч), 2,203 Ду50 6097180 PN 10, -10ºC ÷ 110ºC, Kvs 40 (м³/ч), 2,815 Карточка каталога Имя Формат Размер Комплект V-MIX STM 10/230: привод для клапанов + трехходовой смесительный клапан ПДФ 441,79 КБ Скачать Загрузки Имя Формат Размер Гарантийный талон ПДФ 5,20 МБ Скачать Плик DWG ДВГ 3,74 МБ Скачать 3D модель 3ДС 1 017,24 КБ Скачать Смесительный клапан 3-часовой 1-дюймовый 1-дюймовый с электрическим приводом AM8 HPControl Подробности Смешающий клапан 3-дюймовый 1-дюймовый DN25 с электрическим актуарном AM83 . для центрального отопления, систем охлаждения или для системы горячего водоснабжения. .Они обычно используются в качестве смесительных клапанов для регулирования температуры подаваемой воды в системе центрального отопления или горячего водоснабжения. Требуемая температура подачи достигается за счет смешивания теплоносителя из котла, питающего систему, с обратным теплоносителем. .Они обычно используются в качестве смесительных клапанов для регулирования температуры подаваемой воды в системе центрального отопления или горячего водоснабжения. Требуемая температура подачи достигается за счет смешивания теплоносителя из котла, питающего систему, с теплоносителем обратки. Клапаны также могут использоваться в качестве отводных или переключающих клапанов. 4-ходовой смесительный клапан используется для регулирования температуры воды в системе. Дополнительным преимуществом является повышение температуры обратки в котел, что делает котел более устойчивым к коррозии. Компактные 3- и 4-ходовые смесительные клапаны могут управляться вручную с помощью рукоятки или электрически с помощью привода AM8, образуя компактный блок. Электроприводы АМ83 предназначены для управления 3-х или 4-х ходовыми поворотными смесительными клапанами и шаровыми кранами. Применяются для управления арматурой с углом поворота до 9°.0 градусов. Они оснащены концевыми выключателями, отключающими потребление электроэнергии в режиме простоя, и индикатором положения клапана. Электроприводы AM83 в основном используются для управления потоком среды в смесительном клапане для достижения требуемой температуры на выходе из клапана. Электропривод AM83 отличается компактными размерами, а также простотой использования и установки. Кроме того, акуатор оснащен ручным рычагом, который в аварийных случаях позволяет вручную управлять клапаном. Благодаря инновационному методу монтажа электрические приводы AM83 могут работать с большинством доступных клапанов, включая AFRISO ARV Proclick или ESBE VRG. Приводы также можно использовать для клапанов таких фирм, как: AFRISO, ESBE (тип MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP. Электропривод AM83 также можно использовать со стандартными шаровыми кранами с монтажной пластиной ISO5211 и внутренней резьбой M5 на штоке клапана. Компактная конструкция делает привод AM83 идеальным приводом для смесительных клапанов диаметром до 2 дюймов и шаровых кранов до 1 1/4 дюйма. Преимуществом данного варианта привода является его высокая мощность и надежность. Технические параметры клапана: Рабочее давление: 0-10 бар Рабочая температура: -28 ÷ 120 ° C Корпус клапана: латунь CW617N Seal: EPDM Размещения: 111143 Dimensions: 1111143 . Размещения: 1111143 311314 . Тип	Резьба	А [мм]	В[мм]	С[мм]	Д[мм]
3-ходовой	1 дюйм	92,5	78	39	54
3-ходовой	1 ¼”	92,5	85	42,5	54
4-ходовой	1 дюйм	92,5	78	–	54
4-ходовой	1 ¼”	92,5	85	–	54

Технические параметры электропривода:

Электропитание – 230 В перем. тока
Рабочая температура – -5 ÷ 50°C
Класс изоляции – IP54
Размеры – см. рис.
Длина кабеля – 0,9 м

За дополнительную плату приводы AM83 также доступны в 3-проводной версии с контактным управлением SPST (6 сек.) и 4-проводной версии с беспотенциальным контактом.

Дополнительная информация

8313108

Вес кг.	2,2
Штрих-код:	5
Декларация ЕС	Загрузить сертификат CE
Руководство по обслуживанию	Скачать инструкцию для смесительного клапана Скачать инструкцию AM8
Размер резьбы	1″
Корпус клапана	Латунь
Максимальное давление [бар]	8,4933 бар

1. Будьте первым, кто оставит отзыв об этом продукте

Напишите свой отзыв

Только зарегистрированные пользователи могут оставлять отзывы. Пожалуйста, войдите или зарегистрируйтесь

Belimo G7 Series 3-ходовой смесительный шаровой клапан

Мы отправляем в Канаду   Наши цены не включают     Налоги и торговые сборы . Belimo Belimo Damper Actuators Belimo Sensors Belimo Valve Actuator Temperature Belimo Valves Ball Valve Globe Valve G2 Series Globe Valve G3 Series Globe Valve G6 Series Globe Valve Проходной клапан серии G7 Mixing Valve 2-1/2″ Valve 3″ Valve 4″ Valve 5″ Valve 6″ Valve Diverting Valve Valve Bodies Zone Клапан Клапан, независимый от давления ePIV – Электрический пресс, промышленный клапан Поворотный затвор Комплекты модернизации Belimo Аксессуары Belimo Инструкции по установке Belimo3 Новые детали Belimo для 2012 года Новые детали Belimo для 2013 года Устаревшие детали Belimo Адрес электронной почты: Пароль: Вам будет предложено ввести пароль на следующей странице Создать учетную запись Забыли пароль? Адрес электронной почты: Детали Belimo > Belimo Valves > Запорный клапан > Запорный клапан серии G7 > Смесительный клапан 3-ходовые смесительные электронные шаровые клапаны Области применения Водяное, паровое или гликолевое управление системами отопления и охлаждения для всех типов блоков управления воздухом, вентиляцией и кондиционированием, а также гидравлических систем, таких как приточно-вытяжные установки, вентиляция, MAU, излучение оребренных труб, тепловые насосы, агрегаты нагреватели, бойлеры и чиллеры. Шаровой клапан Belimo серии G7 Эти клапаны Belimo имеют трехходовые фланцы с отделкой из бронзы или нержавеющей стали. Они различаются по размеру от 2-_ до 6 диаметров трубы и имеют диапазон Cv 68-340 (трехходовое смешение), 68-248 (трехходовое отводящее). Эти клапаны работают с охлажденной/горячей водой, 60% гликоля. готовить на пару. Материал клапана: шток из нержавеющей стали, бронзовая заглушка или заглушка из нержавеющей стали. Управление каждым клапаном может быть настроено на двухпозиционное, плавающее, многофункциональную технологию 2–10 В постоянного тока с пружинным возвратом или без пружинного возврата. Эти клапаны имеют полный ассортимент фланцевых изделий, варианты смешивания или отвода, многофункциональную технологию и соответствие стандартам ANSI 125/ANSI 250. Клапаны Belimo серии G6 обладают следующими преимуществами: подходят для широкого спектра применений, могут работать с любым управляющим сигналом и подходят для систем трубопроводов. Клапан 2-1/2 дюйма 3-ходовой шаровой смесительный клапан Belimo серии G7 2-1/2 дюйма Клапан 3 дюйма 3-дюймовый 3-ходовой шаровой смесительный клапан Belimo серии G7 Клапан 4 дюйма 4-дюймовый 3-ходовой шаровой смесительный клапан Belimo серии G7 Клапан 5 дюймов 5-дюймовый трехходовой шаровой смесительный клапан Belimo серии G7 Клапан 6 дюймов Отображаемые продукты 1 – 30 из 210 результатов Показать: 30 60 90 200 Сорт: По умолчанию Цена от низкой до высокой Цена от высокой к низкой Имя (А-Я) Имя (Я-А) Рейтинг от низкого до высокого Рейтинг от высокого к низкому Новейшие Страница 1 из 7 Страница 12345. ..7 G7100+2*AFX24-MFT95-X1 Рекомендуемая производителем розничная цена: 5 300,00 долларов США Цена: 2 029,90 долларов США Вы экономите: 3 270,10 долларов США (62 %) Belimo G7100+2*AFX24-MFT95-X1, шаровой клапан, 4 дюйма, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT G7100+2*AFX24-MFT-S-X1 Рекомендуемая производителем розничная цена: 5 387,00 долларов США Цена: 2 063,22 долл. США Вы экономите: 3 323,78 долл. США (62 %) Belimo G7100+2*AFX24-MFT-S-X1, шаровой клапан, 4 дюйма, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT, SW G7100+2*AFX24-MFT-X1 Рекомендуемая производителем розничная цена: 5 273,00 долларов США Цена: 2 019,56 долларов США Вы экономите: 3 253,44 долларов США (62 %) Belimo G7100+2*AFX24-MFT-X1, шаровой клапан, 4 дюйма, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT G7100+2*GMB24-3-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100+2*GMB24-3-X1. Эта деталь больше не доступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100+2*GMX24-MFT-X1 Рекомендуемая производителем розничная цена: $7 303,00 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100+2*GMX24-MFT-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100+GKB24-3-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100+GKB24-3-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100+GKX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100+GKX24-MFT-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100+GMB24-3-X1 Цена: Устаревшая деталь, Запрос на замену, часть Belimo G7100+GMB24-3-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100+GMX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100+GMX24-MFT-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100-250+2*AFX24-MFT95-X1 Рекомендуемая производителем розничная цена: 6755,00 долларов США Цена: 2587,17 долларов США Вы экономите: 4167,83 долларов США (62 %) Belimo G7100-250+2*AFX24-MFT95-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT G7100-250+2*AFX24-MFT-S-X1 Рекомендуемая производителем розничная цена: 6 841,00 долл. США Цена: 2 620,10 долл. США Вы экономите: 4 220,90 долл. США (62 %) Belimo G7100-250+2*AFX24-MFT-S-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT, SW G7100-250+2*AFX24-MFT-X1 Рекомендуемая производителем розничная цена: 6 728,00 долларов США Цена: 2 576,82 долларов США Вы экономите: 4 151,18 долларов США (62 %) Belimo G7100-250+2*AFX24-MFT-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT Г7100-250+2*ГМБ24-3-С1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100-250+2*GMB24-3-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100-250+2*GMX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100-250+2*GMX24-MFT-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100-250+GKB24-3-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100-250+GKB24-3-X1. Эта деталь больше недоступна. Чтобы получить помощь в поиске замены, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100-250+GKX24-MFT-X1 Цена: Устаревшая деталь, Запрос на замену, деталь Belimo G7100-250+GKX24-MFT-X1. Эта деталь больше недоступна. Чтобы получить помощь в поиске замены, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100-250+GMB24-3-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100-250+GMB24-3-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу Suppport@Valve-Actuator-Warehouse. com. G7100-250+GMX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100-250+GMX24-MFT-X1. Эта деталь больше не доступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100S+2*AFX24-MFT95-X1 Рекомендуемая производителем розничная цена: 7 126,00 долларов США Цена: 2 729 долларов США.26 Вы экономите: 4 396,74 долл. США (62 %) Belimo G7100S+2*AFX24-MFT95-X1, шаровой клапан, 4 дюйма, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT G7100S+2*AFX24-MFT-S-X1 Рекомендуемая производителем розничная цена: 7 212,00 долларов США Цена: 2 762,20 долларов США Вы экономите: 4 449,80 долларов США (62 %) Belimo G7100S+2*AFX24-MFT-S-X1, шаровой клапан, 4 дюйма, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT, SW G7100S+2*AFX24-MFT-X1 Рекомендуемая производителем розничная цена: 7 098,00 долларов США Цена: 2 718,53 долларов США Вы экономите: 4 379,47 долларов США (62 %) Belimo G7100S+2*AFX24-MFT-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT G7100S+2*GMB24-3-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100S+2*GMB24-3-X1. Эта деталь больше недоступна. Чтобы получить помощь в поиске замены, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100S+2*GMX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100S+2*GMX24-MFT-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100S+GKB24-3-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100S+GKB24-3-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или отправьте электронное письмо по адресу [email protected]. G7100S+GKX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100S+GKX24-MFT-X1. Эта деталь больше не доступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу Suppport@Valve-Actuator-Warehouse. com. G7100S+GMB24-3-X1 Цена: Устаревшая деталь, Запрос на замену, часть Belimo G7100S+GMB24-3-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или отправьте электронное письмо по адресу [email protected]. G7100S+GMX24-MFT-X1 Цена: Устаревшая деталь, Запросите запасную часть Belimo G7100S+GMX24-MFT-X1. Эта деталь больше недоступна. Чтобы найти замену, позвоните по телефону 716-614-1345 или напишите по адресу [email protected]. G7100S-250+2*AFX24-MFT95-X1 Рекомендуемая производителем розничная цена: 7 684,00 долл. США Цена: 2 942,97 долл. США Вы экономите: 4 741,03 долл. США (62 %) Belimo G7100S-250+2*AFX24-MFT95-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT G7100S-250+2*AFX24-MFT-S-X1 Рекомендуемая производителем розничная цена: 7 212,00 долларов США Цена: 2 762,20 долларов США Вы экономите: 4 449,80 долларов США (62 %) Belimo G7100S-250+2*AFX24-MFT-S-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT, SW G7100S-250+2*AFX24-MFT-X1 Рекомендуемая производителем розничная цена: 7 098,00 долларов США Цена: 2 718,53 долларов США Вы экономите: 4 379,47 долларов США (62 %) Belimo G7100S-250+2*AFX24-MFT-X1, шаровой клапан, 4″, 3-ходовой, 190Cv, с пружинным возвратом, 24 В, MFT Страница 1 из 7 Страница 12345. ..7

Двойные моторизованные клапаны – Heat-Timer® Corporation

Литература по моторизованным клапанам

Руководство по двухходовым моторизованным клапанам

Руководство по вертикальному монтажу (СНЯТО)

Руководство по боковому монтажу (OS)

Снято с производства)

Руководство (старый стиль)

Технические характеристики

Обзор:

Двухходовые клапаны для парового отопления
Двухходовые клапаны могут включать и выключать поток пара из котла или других источников в систему распределения пара. Типичным примером этого типа применения может быть использование пара для радиаторов отопления в одно- или двухтрубном здании с паровым отоплением с использованием системы управления MPC Platinum.

Двухходовые клапаны для теплообменника пара-воды
Двухходовые клапаны можно использовать для регулирования количества пара, поступающего в систему. Типичным примером такого применения может быть регулирование количества пара, поступающего в теплообменник, для поддержания температуры горячей воды на выходе с помощью регулятора HWR Platinum. При изменении нагрузки на клапан подается сигнал об изменении количества пара, поступающего в теплообменник. См. блок управления HWR Platinum.

Двухходовые клапаны для вакуумного нагрева
Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в систему распределения пара. Эти приводы оснащены сигналом обратной связи по положению. Кроме того, размеры клапана до 6 дюймов можно заказать с манометром процента открытия клапана. Типичным примером такого применения является использование вакуумного пара для обогрева радиаторов в здании. Когда система управления, такая как SRC Platinum, требует подачи тепла в систему, двухходовой клапан частично открывается, и пар поступает в радиаторы в зависимости от температуры наружного воздуха. Затем, когда система управления определяет, что в радиаторы поступило достаточное количество тепла, система управления незначительно закрывает двухходовой клапан, уменьшая поток пара, или закрывает клапан.

3-ходовой смесительный клапан Применение
Трехходовые клапаны используются для смешивания отопительной воды до заданной температуры. Горячая вода из бойлера смешивается с правильной пропорцией более холодной воды, возвращающейся из системы, для поддержания заданной температуры, поскольку система управления HWR Platinum сбрасывает температуру горячей воды в зависимости от наружной температуры.

• Особенности
• Модели
• Часто задаваемые вопросы
• Практические примеры
• 3D-эскизы

Особенности

Характеристики 2-ходового клапана (без обратной связи)

• Односедельный (размеры от 1½” до 6″) Все остальные двухходовые
• Клапаны поставляются в комплекте с двигателями/приводами и трансформаторами
• Разработан, чтобы выдерживать требования к температуре и давлению большинства типов систем HVAC
• Двигатель клапана имеет бесступенчатую регулировку между полностью открытым и полностью закрытым
• Фланцевое крепление (размеры от 2½” до 10″)
• Резьба NPT (размеры от 1½” до 2″)
• Высокопроизводительные приводы с прямым приводом
• Рассчитан на давление до 125 фунтов на кв. дюйм
• Контурный плунжерный тип для непрерывного потока даже при самом маленьком открытии
• Железный корпус для удобства и долговечности (размеры от 2½ до 10 дюймов)
• Бронзовый корпус (размеры от 1½ до 2 дюймов)
• Бронзовая накладка (размеры от 2½ до 10 дюймов)
• Трим из нержавеющей стали (размеры от 1½” до 2″)



Особенности 2-ходового клапана (с обратной связью)

• Односедельный (размеры от 1½” до 2″) Все остальные двухходовые
• Клапаны поставляются в комплекте с двигателями/приводами и трансформаторами
• Разработан, чтобы выдерживать требования к температуре и давлению большинства типов систем HVAC
• Двигатель клапана имеет бесступенчатую регулировку между полностью открытым и полностью закрытым
• Фланцевое крепление (размеры от 2½” до 10″)
• Резьба NPT (размеры от 1½” до 2″)
• Высокопроизводительные приводы с прямым приводом
• Рассчитан на давление до 125 фунтов на кв. дюйм
• Контурный плунжерный тип для непрерывного потока даже при самом маленьком открытии
• Железный корпус для удобства и долговечности (размеры от 2½ до 10 дюймов)
• Бронзовый корпус (размеры от 1½ до 2 дюймов)
• Бронзовая накладка (размеры от 2½ до 10 дюймов)
• Трим из нержавеющей стали (размеры от 1½” до 2″)



3-ходовой смесительный клапан Особенности

• Клапаны поставляются в комплекте с двигателями и трансформаторами
• Клапаны и их уплотнения рассчитаны на работу с температурой и давлением вакуумной системы
• Двигатель клапана имеет бесступенчатую регулировку между полностью открытым и полностью закрытым
• Фланцевое крепление (размеры от 2½ до 8 дюймов)
• Резьба NPT (размеры от 1″ до 2″)
• Высокопроизводительные приводы с прямым приводом
• Рассчитан на давление до 125 фунтов на кв. дюйм
• Контурный плунжерный тип для непрерывного потока даже при самом маленьком открытии
• Железный корпус для удобства и долговечности (размеры от 2½ до 8 дюймов)
• Бронзовый корпус (размеры от 1″ до 2″)
• Бронзовая накладка (размеры от 2½ до 8 дюймов)
• Трим из нержавеющей стали (размеры от 1″ до 2″)

Модели

2-ходовой моторизованный клапан без обратной связи Модели

РАЗМЕР	КАТАЛОГ №	С в	РАЗМЕРЫ			МОНТАЖ	КОРПУС	ТРИМ	ВЕС Фунты	ПРИВОД
			А	Б	С
1 ½”	1-50-ВМ 24 5 ¾ 3 ¼ 19 дюймов NPT Бронза Нержавеющая сталь 31 ВМ-660 2 дюйма 2-00-ВМ 40 6 ½“ 3 ⅝ ” 19 ¼” NPT Бронза Нержавеющая сталь 35 ВМ-660 2 ½” 2-50-ВМ 65 9 дюймов 4 ¾” 20 ¾” Фланцевый Железо Бронза 71 ВМ-660 3 дюйма 3-00-ВМ 90 10 дюймов 5 ⅜” 21 ⅝” Фланцевый Железо Бронза 88 ВМ-660 4 дюйма 4-00-ВМ 170 13” 6 ⅜” 22 ⅝” Фланцевый Железо Бронза 135 ВМ-660 5 дюймов 5-00-ВМ 280 15 ¾” 5 ¾” 23 ¼” Фланцевый Железо Бронза 150 ВМ-660 6 дюймов 6-00-ВМ 360 17 ¾” 6 ½” 23 ⅞” Фланцевый Железо Бронза 191 ВМ-660 8 дюймов 8-00-ВМ0-00-ВМ 680 16 ¼” 8 ⅞” 25 ⅛” Фланцевый Железо Бронза 306 ВМ-660 10” 960 20 дюймов 9 ⅞” 25 ⅞” Фланцевый Железо Бронза 451 ВМ-660 • По вопросам модернизации, когда размеры клапана имеют решающее значение, обратитесь в службу поддержки клиентов Heat-Timer. 2-ходовой с моторизованным клапаном обратной связи Модели 1-50-ВМ2-00-ВМ2-50-ВМ3-00-ВМ4-00-ВМ5-00-ВМ6-00-ВМ8-00-ВМ РАЗМЕР КАТАЛОГ № С в РАЗМЕРЫ МОНТАЖ КОРПУС ТРИМ ВЕС Фунты ПРИВОД А Б С 1 ½” 30 7 ⅜” 3 ⅞” 24 ¼” NPT Железо Бронза 25 ВМ-330 2 дюйма 42 7 ⅜” 3 ⅞” 24 ¼” NPT Железо Бронза 30 ВМ-330 2 ½” 70 7 ¾” 4 ⅛” 24 ⅝” Фланцевый Железо Бронза 50 ВМ-330 3 дюйма 100 9 дюймов 4 ⅜” 24 ⅞” Фланцевый Железо Бронза 70 ВМ-330 4 дюйма 200 11 ⅜” 5 дюймов 26 ⅝” Фланцевый Железо Бронза 105 ВМ-330 5 дюймов 260 12 дюймов 6 ⅞” 27⅜” Фланцевый Железо Бронза 160 ВМ-330 6 дюймов 350 14 ⅛” 7 ⅝” 28 ¼” Фланцевый Железо Бронза 200 ВМ-330 8 дюймов 680 16 ¼” 8 ⅞” 29 ¾” Фланцевый Железо Бронза 295 ВМ-1100 10 дюймов 0-00-ВМ 960 20 дюймов 9 ⅞” 30 ½” Фланцевый Железо Бронза 440 ВМ-1100 3-ходовой смесительный клапан с электроприводом Модели РАЗМЕР КАТАЛОГ № С в РАЗМЕРЫ МОНТАЖ КОРПУС ТРИМ ВЕС Фунты ПРИВОД А Б С 1 дюйм 1-00-ВМ 11,6 4 ¼” 2 ¾” 18 ⅜’ NPT Бронза Нержавеющая сталь 25 ВМ-660 1 ½” 1-50-ВМ 29 5 ¾” 3 ⅞” 19 NPT Бронза Нержавеющая сталь 32 ВМ-660 2 дюйма 2-00-ВМ 46,3 6 ½” 4 дюйма 19 ½” NPT Бронза Нержавеющая сталь 36 ВМ-660 2 ½” 2-50-ВМ 69 9 дюймов 7 ⅛” 20 ¾” Фланцевый Железо Бронза 80 ВМ-660 3 дюйма 3-00-ВМ 86 10 дюймов 8” 21 ⅝” Фланцевый Железо Бронза 99 ВМ-660 4 дюйма 4-00-ВМ 156 13” 9 ⅞” 22 ⅝” Фланцевый Железо Бронза 155 ВМ-660 5 дюймов 5-00-ВМ 270 15 ¾ 9 ¼” 21 ½” Фланцевый Железо Бронза 173 ВМ-660 6 дюймов 6-00-ВМ 347 17 ¾ 9 ⅞” 22 ¼’ Фланцевый Железо Бронза 218 ВМ-660 8 дюймов 8-00-ВМ 450 16 ¼ 11 ½” 25 ⅞” Фланцевый Железо Бронза 331 ВМ-1100 Тематические исследования Тематическое исследование 07 Практический пример 12 Практический пример 25 Практический пример 27 3D-эскизы Сопутствующие товары Размер регулирующего клапана для водяных систем Дом / Узнать о паре / Размер регулирующего клапана для водяных систем Содержимое Клапаны управления Пропускная способность регулирующего клапана Размер регулирующего клапана для водяных систем Размер регулирующего клапана для паровых систем Характеристики регулирующего клапана Приводы и позиционеры регулирующих клапанов Контроллеры и датчики Вернуться к информации о паре Размеры регулирующих клапанов для систем водоснабжения В этом учебном пособии кратко описывается, как использовать коэффициенты расхода для определения размеров клапанов для систем водоснабжения, разница между использованием двухходовых и трехходовых клапанов и влияние этих клапанов на перепад давления, расход и расход воды. характеристики системы. Также объясняется важность авторитета клапана, а также причины и следствия кавитации и протечек при определенных условиях. Чтобы подобрать размер клапана для воды, необходимо знать следующее: • Объемный расход через клапан • Перепад давления на клапане. Размер регулирующего клапана можно настроить для работы при определенном перепаде давления с помощью графика, отражающего скорость потока, падение давления и коэффициенты расхода клапана. В качестве альтернативы коэффициент текучести можно рассчитать по формуле. После определения коэффициент расхода используется для выбора клапана правильного размера из технических данных производителя. Исторически формула для коэффициента расхода была получена с использованием имперских единиц измерения, предлагая измерение в галлонах в минуту при перепаде давления в один фунт на квадратный дюйм. Существует две версии имперского коэффициента, британская версия и американская версия, и при их использовании необходимо соблюдать осторожность, поскольку все они разные, даже несмотря на то, что принятый символ для обеих версий — «C 9».2240 v ’. Британская версия использует имперские галлоны, а американская версия использует. Американские галлоны, что составляет 0,833 объема имперского галлона. Принятый символ для обеих версий – C v. . Метрическая версия коэффициента расхода первоначально была получена в кубических метрах в час (м³/ч) расхода для перепада давления, измеряемого в килограммах силы на квадратный метр (кгс). /м²). Это определение было получено до того, как существовал согласованный европейский стандарт, определяющий K v  в единицах СИ (бар). Однако стандарт SI существует с 1987 года в форме IEC 534-1 (теперь EN 60534-1). Стандартное определение теперь относится к расходу в единицах м³/ч при перепаде давления 1 бар. Обе метрические версии все еще используются с принятым символом K v , и хотя разница между ними довольно мала, важно быть уверенным или четко указать, какая из них используется. Некоторые производители ошибочно указывают значения преобразования K в без указания единицы перепада давления. Таблица 6.3.1 преобразует различные типы коэффициентов расхода, упомянутые выше: Например, умножьте K v  (бар) на 1,16, чтобы преобразовать в C v  (США). Версия K v  , указанная в этих модулях, всегда измеряется в  K v  (бар), то есть в единицах м³/ч бар, если не указано иное. Обычно для потока жидкости формула для K v показана в уравнении 6.3.1. Иногда необходимо определить объемный расход, используя коэффициент расхода клапана и перепад давления. Для воды G = 1, поэтому уравнение для воды можно упростить до уравнения 6.3.2. Пример 6.3.1 10 м³/ч воды прокачивается по контуру; определить перепад давления на клапане с K v  16, используя уравнение 6.3.2: Альтернативный вариант , для этого примера можно использовать диаграмму, показанную на рис. 6.3.1. (Примечание: более полная диаграмма воды K и показана на рис. 6.3.2): Введите диаграмму слева при расходе 10 м³/ч. Спроецируйте линию горизонтально вправо, пока она не пересечет K v  = 16 (приблизительно). Спроецируйте линию вертикально вниз и считайте падение давления по оси «X» (примерно 40 кПа или 0,4 бар). Примечание. Перед выбором размеров клапанов для жидкостных систем необходимо знать характеристики системы и входящих в нее устройств, таких как насосы. Насосы   В отличие от паровых систем, в жидкостных системах для циркуляции жидкости требуется насос. Часто используются центробежные насосы, характеристическая кривая которых аналогична показанной на рис. 6.3.3. Обратите внимание, что по мере увеличения расхода давление нагнетания насоса падает. Характеристики циркуляционной системы Важно учитывать не только размер гидрораспределителя, но и систему, в которой циркулирует вода; это может иметь отношение к тому, какой тип и размер клапана используется и где он должен быть расположен в контуре. При циркуляции воды в системе возникают потери на трение. Эти потери на трение можно выразить как потерю давления, и они будут возрастать пропорционально квадрату скорости. Расход можно рассчитать через трубу постоянного диаметра при любых других потерях давления с помощью уравнения 6.3.3, где v̇ 1 и v̇ 2 должны быть в одних и тех же единицах, а P 1  и P 2 должны быть в тех же единицах измерения, которые определены ниже. Пример 6.3.2 Наблюдается, что расход v̇ 1 через трубу определенного размера составляет 2500 м³/ч, когда потеря давления (P 1 ) составляет 4 бар. Определите потерю давления в трубе того же размера (P2), если скорость потока v̇ 2 составляет 3 500 м³/ч, используя уравнение 6.3.3. Можно видеть, что чем больше жидкости перекачивается через трубу того же размера, тем выше скорость потока. На этой основе кривая характеристики системы, подобная той, что показана на рисунке 6. 3.4, может быть создана с использованием уравнения 6.3.3, где скорость потока увеличивается в соответствии с квадратичным законом . Фактическая производительность По характеристикам насоса и системы видно, что по мере увеличения расхода и трения насос обеспечивает меньшее давление. В конечном итоге достигается ситуация, когда давление насоса равняется трению в контуре, и скорость потока больше не может увеличиваться. Если кривая насоса и кривая характеристики системы нанесены на один и тот же график (рис. 6.3.5), точка, в которой кривая характеристики насоса и кривая характеристики системы пересекаются, будет фактической производительностью комбинации насос/контур. Трехходовой клапан Трехходовой клапан можно рассматривать как клапан с постоянным расходом, поскольку независимо от того, используется ли он для смешивания или отвода, общий расход через клапан остается постоянным. В приложениях, где используются такие клапаны, водяной контур естественным образом разделяется на два отдельных контура: с постоянным расходом и с переменным расходом. Простая система, показанная на рис. 6.3.6, представляет собой смесительный клапан, поддерживающий постоянный расход воды через «нагрузочный» контур. В системе отопления контур нагрузки относится к контуру, содержащему источники тепла, такие как радиаторы в здании. Количество тепла, выделяемого радиаторами, зависит от температуры воды, протекающей через контур нагрузки, которая, в свою очередь, зависит от того, сколько воды поступает в смесительный клапан из котла и сколько возвращается в смесительный клапан через балансировочную линию. Необходимо установить уравнительный клапан на уравнительной линии. Балансировочный клапан настраивается на поддержание такого же сопротивления потоку в части трубопроводной сети с переменным расходом, как показано на рисунках 6.3.6 и 6.3.7. Это помогает поддерживать плавное регулирование клапана при изменении его положения. На практике смесительный клапан иногда сконструирован так, чтобы порт А не закрывался полностью; это гарантирует, что минимальный расход будет постоянно проходить через котел под воздействием насоса. В качестве альтернативы котел может использовать первичный контур, который также имеет насос, чтобы обеспечить постоянный поток воды через котел, предотвращая перегрев котла. Простая система, показанная на рис. 6.3.7, представляет собой отводной клапан, поддерживающий постоянный расход воды через контур постоянного расхода. В этой системе контур нагрузки получает воду с переменным расходом в зависимости от положения клапана. Температура воды в контуре нагрузки будет постоянной, так как он получает воду из контура котла независимо от положения клапана. Количество тепла, поступающего в радиаторы, зависит от количества воды, протекающей через контур нагрузки, что, в свою очередь, зависит от степени открытия отводного клапана. Результат отсутствия установки и настройки балансировочного клапана можно увидеть на рис. 6.3.8. Это показывает кривую насоса и кривую системы, которые меняются в зависимости от положения клапана. Две системные кривые иллюстрируют разницу в давлении насоса, требуемого между контуром нагрузки P1 и контуром байпаса P2, в результате более низкого сопротивления, предлагаемого контуром балансировки, если не установлен балансировочный клапан. Если цепь неправильно сбалансирована, это может привести к короткому замыканию и голоданию любых других подцепей (не показаны), а цепь нагрузки может быть лишена воды.   Двухходовые клапаны При использовании двухходового клапана в системе водоснабжения, когда клапан закрывается, расход уменьшается, а давление перед клапаном увеличивается. Изменения напора насоса будут происходить по мере того, как регулирующий клапан будет закрываться. Эффекты показаны на рисунке 6.3.9. Падение расхода не только увеличивает давление насоса, но также может увеличить мощность, потребляемую насосом. Изменение давления насоса может быть использовано в качестве сигнала для работы двух или более насосов с различной производительностью или для подачи сигнала на привод(ы) насоса с регулируемой скоростью. Это позволяет привести скорость откачки в соответствие с потребностями, экономя затраты на мощность перекачки. Двухходовые регулирующие клапаны используются для управления расходом воды в процессе, например, для контроля уровня парового котла или для поддержания уровня воды в питающем резервуаре. Они также могут использоваться в процессах теплообмена, однако, когда двухходовой клапан закрыт, поток воды в участке трубы, предшествующем регулирующему клапану, останавливается, создавая «мертвую ветвь». Вода в тупике может потерять температуру окружающей среды. Когда регулирующий клапан снова откроется, более холодная вода попадет в змеевики теплообменника и нарушит температуру процесса. Чтобы избежать этой ситуации, система управления может включать устройство для поддержания минимального расхода через трубу малого диаметра и регулируемый шаровой клапан, которые обходят регулирующий клапан и контур нагрузки. Двухходовые клапаны успешно используются в больших отопительных контурах, где в общую систему включено множество клапанов. В больших системах крайне маловероятно, что все двухходовые клапаны будут закрыты одновременно, что приводит к присущей им характеристике «самобалансировки». В этих типах систем также обычно используются насосы с регулируемой скоростью, которые изменяют свои характеристики потока в зависимости от требований к нагрузке системы; это помогает работе самобалансировки. При выборе двухходового регулирующего клапана для области применения: Если в системе будет установлен двухходовой регулирующий клапан очень маленького размера, насос будет потреблять большое количество энергии просто для того, чтобы пропустить достаточное количество воды через клапан. Если предположить, что через клапан может быть пропущено достаточное количество воды, управление будет точным, поскольку даже небольшие приращения движения клапана приведут к изменению расхода. Это означает, что весь ход клапана может использоваться для достижения контроля. Если бы в той же системе был установлен крупногабаритный двухходовой регулирующий клапан, потребление энергии насосом уменьшилось бы, а перепад давления на клапане в полностью открытом положении был бы небольшим. Однако начальный ход клапана от полностью открытого до закрытого положения мало повлияет на скорость потока в процессе. Когда будет достигнута точка, в которой будет достигнут контроль, большое отверстие клапана будет означать, что очень малые приращения хода клапана будут иметь большое влияние на расход. Это может привести к неустойчивому управлению с плохой стабильностью и точностью. Требуется компромисс, который уравновешивает хорошее управление, достигаемое с помощью маленького клапана, и снижение потерь энергии из-за большого клапана. Выбор клапана будет влиять на размер насоса, капитальные и эксплуатационные расходы. Рекомендуется учитывать эти параметры, поскольку они влияют на общую стоимость жизненного цикла системы. Эти балансы могут быть реализованы путем расчета «авторитета клапана» относительно системы, в которой он установлен. Полномочия клапана Полномочия клапана можно определить с помощью уравнения 6.3.4. Значение N должно быть близко к 0,5 (но не больше) и уж точно не ниже 0,2. Это гарантирует, что каждое приращение движения клапана будет влиять на расход без чрезмерного увеличения стоимости насосной мощности. мощность. Пример 6.3.3 Контур имеет общее падение давления ΔP1 + ΔP2 125 кПа, включая регулирующий клапан. a) Если регулирующий клапан должен иметь авторитет клапана (N) 0,4, какой перепад давления используется для выбора размера клапана? b) Если расход контура/системы () составляет 3,61 л/с, какой нужен клапан K v ? Часть а) Определение ΔP Следовательно, Δ P 50 кПа используется для определения размера клапана, оставляя 75 кПа (125 кПа – 50 кПа) для остальной части контура. Часть b) Определить K v В качестве альтернативы можно использовать график K v 926.3 воды. Трехходовые регулирующие клапаны и управление клапаном Трехходовые регулирующие клапаны используются как в смесительных, так и в отводящих системах, как объяснялось ранее в этом модуле. При выборе клапана для отводного применения: Трехходовой регулирующий клапан очень маленького размера потребует больших затрат на откачку, а небольшие приращения движения повлияют на количество жидкости, направляемой через каждое из нагнетательных отверстий. Клапан большого размера снизит затраты на перекачку, но движение клапана в начале и в конце хода клапана окажет минимальное влияние на распределение жидкости. Это может привести к неточному управлению при резких изменениях нагрузки. Слишком большой клапан также будет дороже, чем клапан соответствующего размера. Та же логика может быть применена к приложениям для микширования. Опять же, авторитет клапана обеспечит компромисс между этими двумя крайностями. Для трехходовых клапанов авторитет клапана всегда рассчитывается с помощью P2 по отношению к контуру с переменным расходом. На рис. 6.3.10 это показано схематически. Примечание: Поскольку в системах смешивания и отвода используются трехходовые клапаны в «сбалансированном» контуре, ожидаемый перепад давления на трехходовом клапане обычно значительно меньше, чем на двухходовом клапане. В качестве приблизительного ориентира: Трехходовой клапан будет иметь «линейный размер», если он основан на движении воды с рекомендуемыми скоростями (обычно в диапазоне от 1 м/с для DN25 до 2 м/с для DN150). 10 кПа можно рассматривать как типичный перепад давления на трехходовом регулирующем клапане. Старайтесь, чтобы авторитет клапана (N) находился в пределах от 0,2 до 0,5, чем ближе к 0,5, тем лучше. Кавитация и вскипание Другие симптомы, иногда связанные с протеканием воды через двухходовые клапаны, связаны с «кавитацией» и «вскипанием». Кавитация в жидкостях Кавитация может возникать в клапанах, регулирующих поток жидкости, если перепад давления и, следовательно, скорость потока достаточны для того, чтобы локальное давление после седла клапана упало ниже давления паров жидкости . Это приводит к образованию пузырьков пара. Затем давление может восстановиться ниже по потоку, что приведет к быстрому схлопыванию пузырьков пара. Когда пузырьки схлопываются, создаются очень высокие локальные давления, которые, если они соприкасаются с металлическими поверхностями, могут привести к повреждению трима клапана, корпуса клапана или трубопровода, расположенного ниже по потоку. Это повреждение обычно имеет очень грубый, пористый или губчатый вид, который легко распознать. Другие эффекты, которые можно заметить, включают шум, вибрацию и ускоренную коррозию из-за многократного удаления защитных оксидных слоев. Кавитация имеет тенденцию возникать в регулирующих клапанах: • В приложениях с высоким перепадом давления из-за высокой скорости в области седла клапана, вызывающей локальное снижение давления. • Там, где давление на выходе ненамного превышает давление паров жидкости. Это означает, что кавитация более вероятна при использовании горячих жидкостей и/или низкого давления на выходе. Кавитационное повреждение, вероятно, будет более серьезным при больших размерах клапанов из-за увеличения мощности потока. Вскипание в жидкостях Вскипание – это симптом, аналогичный кавитации, но возникающий, когда давление на выходе из клапана ниже давления паров. В этих условиях давление в корпусе клапана не восстанавливается, и пар будет продолжать поступать в патрубок. Со временем давление пара в трубе восстановится, и схлопывающийся пар будет вызывать шум, аналогичный шуму, возникающему при кавитации. Вспышка уменьшит пропускную способность клапана из-за дросселирующего эффекта пара, имеющего больший объем, чем вода. На рис. 6.3.11 показаны типичные профили давления через клапаны из-за явлений кавитации и вскипания. Предотвращение кавитации Не всегда возможно гарантировать, что перепад давления на клапане и температура воды будут такими, чтобы не возникала кавитация. В этих обстоятельствах одним из возможных решений является установка клапана с плунжером и седлом, специально разработанными для решения этой проблемы. Такой набор внутренних элементов можно было бы классифицировать как «антикавитационный» трим. Антикавитационный трим состоит из стандартного равнопроцентного плунжера клапана, работающего внутри седла клапана, оснащенного перфорированной клеткой. Используется нормальное направление потока. Падение давления распределяется между плунжером и клеткой, что ограничивает падение давления на каждой ступени и, следовательно, имеет самое низкое давление. Несколько путей потока в перфорированной клетке также увеличивают турбулентность и снижают восстановление давления в клапане. Эти эффекты действуют как на предотвращение кавитации в случае незначительной кавитации, так и на снижение интенсивности кавитации в немного более тяжелых условиях. Типичная заглушка и клетка с характерными характеристиками показаны на рис. 6.3.12.   Падение давления распределяется между проходным отверстием и клеткой. Во многих случаях давление не падает ниже давления паров жидкости, что позволяет избежать кавитации. Поделиться Вам может понравится Нагревающий кабель для водопровода: Греющий кабель для обогрева труб – купить саморегулирующийся кабель для труб водопровода, цена комплекта в Москве 17.05.2023 Бар для кухни фото: 54 модных идей с фото дизайна интерьера 04.07.2023 Утеплитель изовол отзывы: Изовол утеплитель – технические характеристики и отзывы 16.01.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
