Смесительный узел своими руками: Смесительный узел для теплого пола своими руками – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Содержание:

Назначение термосмесительного узла для теплого пола заключается в поддержании нужной температуры в системе посредством перемешивания теплоносителя, идущего от котла и из обратки. Его можно сделать собственноручно, но при условии соблюдения определенных требований.

Зачем нужен смеситель и как работает он

Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.

Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.

Также следует обращать внимание на:

вид и толщину напольного покрытия;
высоту цементной стяжки, в которой уложены трубы.

С учетом вышеизложенного ясно, что для отопительных контуров больше всего подходит температура рабочей среды в пределах от 35 до 55 градусов. Но жидкость в котле слишком горячая. Поэтому для понижения степени нагрева задействуют узел подмеса, в котором осуществляется смешивание воды, имеющей высокую и низкую температуры.

Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола. Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.

Схема подсоединения термосмесительного узла

Чтобы конструкцию напольного покрытия с обогревом подсоединить к котлу, работы производят согласно схеме смесительного узла теплого пола, зависящей от отопительной системы, которая может быть однотрубной или двухтрубной. Для однотрубного варианта нужно постоянно держать байпас открытым, а для двухтрубного нет.

Проект может быть как элементарным, так и содержать ряд дополнительных устройств. В любом случае для коллекторной группы нужно устанавливать термостаты, клапаны и приборы, управляющие расходом среды. Перемешивание теплоносителя можно осуществлять либо на всех отводах от коллектора, или же перед ними.

Сборка смесительного узла своими руками

Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

Чтобы собрать узел, необходимо подготовить:

клапан двух- или трехходовой;
ручной воздухоотводчик;
особые гайки;
зажимы;
клапан обратки;
шаровой кран;
тройники;
циркуляционное насосное оборудование;
устройства для измерения температуры.

Работа производится поэтапно:

Изготовление коллектора. Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.

Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.
Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя – его можно только приобрести (прочитайте: “Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки”). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.

Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции.

Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку – подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Настройка узла подмеса

Когда завершен монтаж смесителя, приступают к проверке его пригодности к работе. Обычно это занимает больше времени, чем сама установка.

Последовательность действий следующая:

Сначала снимают сервопривод. Это требуется сделать, чтобы в процессе настройки предотвратить его влияние на узел смешивания для теплого пола. Устанавливают перепускной клапан на последнее деление, чтобы он случайно не сработал при настройке и был в абсолютном бездействии.
Затем приступают к уравновешиванию контуров. Прежде всего, закрывают радиаторный контур, а точнее запорный балансировочный вентиль, расположенный на первой линии.

С клапана удаляют крышку и перемещают его шестигранным ключом по часовой стрелке в конец. Когда настраивают смесительный узел – контуры теплого пола балансируют с использованием специальных клапанов. При наличии одной линии, производить уравновешивание не надо.
В случае необходимости настройки регуляторы открывают на максимум. Клапан запирают в контуре до наилучшего размера, добиваясь наибольшего уклонения от расхода.
Согласно данной схеме выполняют регулировку линий обогрева в целом. Когда расходные данные при балансировке сбиваются, их снова настраивают. Если при открытых вентилях не удается отрегулировать расход, тогда увеличивают рабочую скорость насоса.
Далее предстоит увязать насосно – смесительный узел для водяного теплого пола с другими элементами системы. Для этого приоткрывают радиаторный запорный клапан, который был закрыт до начала настройки. Его раскрывают на величину, которая соответствует оптимальному расходу носителя тепла.

Для контроля над ним используют расходомеры. Кроме этого, настройку можно осуществить посредством возвратного хода в системе. Далее на перепускном клапане устанавливают вентильное давление. Оно должно быть не более 10% от наивысшего давления в насосе. Клапан активизируется, когда агрегат начинает нагнетать давление при минимальном расходе воды. Читайте также: “Как устроен смеситель для теплого пола – принцип работы, виды, правила установки”.

Особенности устройства смесительной группы

Простой смесительный узел для теплого пола в типовой комплектации состоит из таких элементов:

вентилей – термостатических и настроечных;
термостатической головки;
устройства температурного контроля;
насоса.

Оба вида смесителей с двух- и трехходовыми клапанами смешивают холодный и горячий теплоноситель, формируя постоянный круговорот.

Двухходовой клапан снабжают термической головкой, имеющей датчик, который в реальном времени проверяет температуру и в случае необходимости приостанавливает подачу воды от котла. Нагретая жидкость начинает поступать, если остывает при смешивании с потоком обратки. Данный вид клапана задействуют для помещений площадью, не превышающей 200 «квадратов».

Трехходовой клапан отличается значительной пропускной способностью. Его используют для больших и просторных помещений, где отопительная система насчитывает немало контуров, а также применяют контроллеры окружающего пространства.

Внешние датчики температуры теплого пола

Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.

В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов. Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.

Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Преимущества обогрева пола с подмесом

Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.
Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.
Безопасная эксплуатация. Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.
Гигиена. Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.
Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Особенности обустройства смесительных узлов

Смесительную группу для теплого пола своими руками, в которой теплая жидкость перемешивается с холодной, устанавливают рядом с калорифером. Если гидравлические элементы системы соединены при помощи эластичных трубок, тогда узел нужно прочно зафиксировать на стене.

Перед началом монтажа необходимо убедиться в наличие места для беспрепятственного доступа к деталям смесителя. Регулировочный клапан следует размещать в зоне вхождения теплоносителя в калорифер.

При выборе материала изготовления труб нужно удостовериться, что он способен выдержать температуру заходящей жидкости. Специалисты рекомендуют приобретать полимерную трубную продукцию. Следует помнить, что трубы из оцинковки запрещено использовать для гликолево-водных растворов.

Желательно, чтобы запорные элементы были сделаны из латуни и бронзы, трубки из черной стали, а насосное оборудование из чугуна. Стальные изделия для системы с внешней стороны в заводских условиях грунтуются и окрашиваются.

При выборе места расположения и присоединения узла нужно помнить о воздушных пузырях, которые могут появляться от отвода контура котла. Также нужно исключить возможность попадания воды или конденсата на элементы системы, находящиеся под напряжением.

С учетом вышеизложенной информации можно сделать вывод, что узел подмеса следует выбирать в индивидуальном порядке так, чтобы максимально обеспечить удобство пользования конструкцией обогрева напольной поверхности. Можно подобрать схему подключения самостоятельно или приобрести полностью готовую конструкцию.

Насосно-смесительный узел своими руками | Торговый дом “СантехУрал”

Насосно-смесительный узел своими руками

Один из важных элементов теплого пола – насосно-смесительный узел. Он отвечает за поддержание нужной температуры и циркуляцию теплоносителя. Можно использовать готовую систему или же самостоятельно собрать ее из отдельных частей.

Готовые насосно-смесительные узлы функциональнее и проще в монтаже, но это сказывается на их стоимости. Предлагаем собрать бюджетный вариант своими руками.

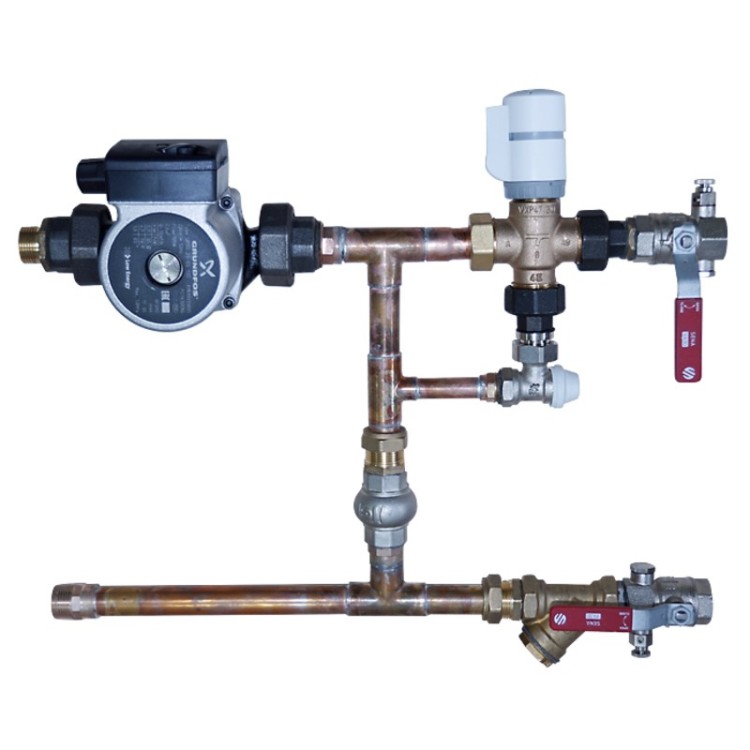

Что для этого потребуется? Первым на подающую линию устанавливается шаровой кран. С его помощью можно будет отключать узел, когда это будет необходимо, например, на время проведения ремонтно-профилактических работ. Далее рекомендуется установить сетчатый фильтр. Он защитит систему от засорения и преждевременного износа.

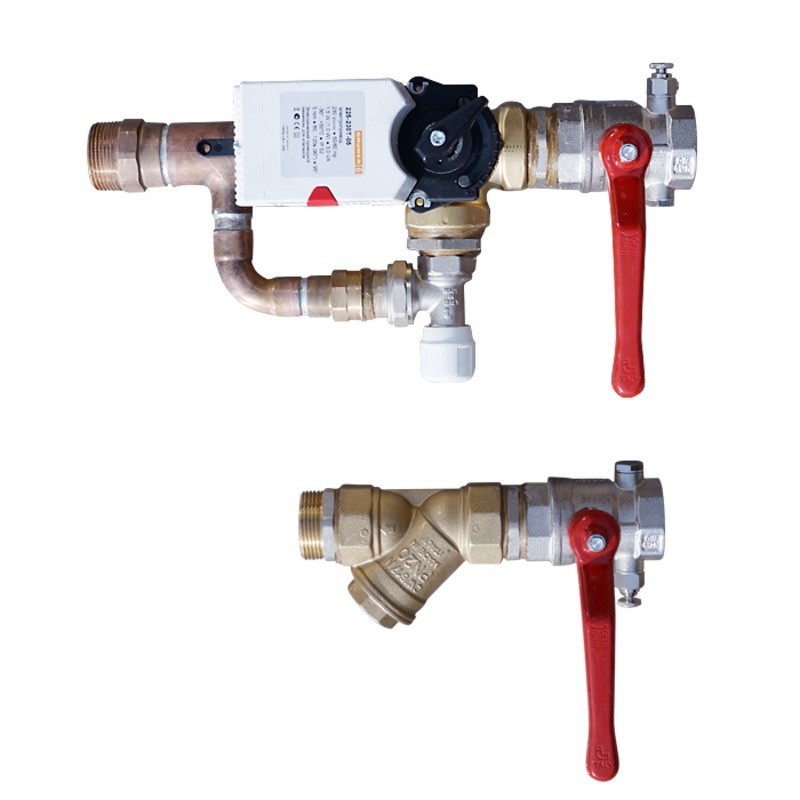

[изображение]Один из основных функциональных элементов – трехходовой смесительный термостатический клапан. Дело в том, что для теплого пола требуется более низкая температура, чем для радиаторного отопления. Клапан решает эту задачу. Внутри него установлен термоэлемент, который сам балансирует поток жидкостей, и в конечном итоге смесь выходит заданной температуры. Предусмотрите также, чтобы со стороны, где в него входит «обратка», был установлен обратный клапан. Без него система может работать некорректно.

Также потребуется два термометра, которые показывают температуру на подаче и на «обратке». Если теплый пол установлен грамотно, то перепад температуры должен быть в пределах 5-10 градусов. Любые отклонения в большую или меньшую сторону указывают на какие-либо неполадки в системе.

[изображение]Чтобы обеспечить равномерный прогрев протяженных контуров теплого пола, необходимо установить циркуляционный насос для систем отопления. Такой насос чаще всего ставят на «обратке». В насосно-смесительном узле – на подаче, чтобы насос «затягивал» жидкость из трехходового смесительного клапана.

По технологии монтажа положено, чтобы расстояние до и после циркуляционного насоса составляло 10 диаметров подводящего трубопровода, то есть если используется труба 26 диаметра, то с каждой стороны от насоса расстояние должно составлять 26 сантиметров. Уменьшение этого значения может незначительно искажать параметры работы циркуляционного насоса.

За распределение теплоносителя по всем контурам теплого пола отвечает коллектор. Как правило, петли теплого пола делают одинаковой длины. Однако бывают случаи, когда некоторые петли необходимо уменьшить практически в два раза. Поэтому на «обратке» рекомендуется установить регулируемые коллекторы, которые помогут вручную настроить поток теплоносителя для каждого контура. Выпускаются также модели с расходмерами, которые делают это автоматически, но стоят они значительно дороже. Также вам понадобятся специальные кронштейны для коллекторов, шаровые краны и коллекторные тройники.

[изображение]

Так как теплый пол подразумевает невысокую температуру и небольшое давление, то могут использоваться любые трубы и фитинги. К примеру, подойдет металлопластиковая труба и фитинг-цанга.

Если вы планируете использовать воздухоотводчик, то лучше приобрести модель с отсечным клапаном. Это позволит демонтировать воздухоотводчик независимо от тройника. Отсечной клапан перекроет поток жидкости, и теплоноситель не будет вытекать.

Еще один важный элемент – это дренажный кран. Через него вы можете заполнять или сливать систему. На обратном трубопроводе нелишним будет также сетчатый фильтр.

Как видите, собрать насосно-смесительный узел своими руками возможно. Все материалы, необходимые для этого, вы можете приобрести в магазинах ТД «СантехУрал». Если вам необходима консультация, обратитесь к менеджерам по телефону +7 (351) 729-88-58 или по электронной почте tdsu@tdsu. ru.

Смесительные узлы для теплого пола

На чтение 6 мин. Просмотров 1.4k.

Пол с подогревом давно не представляет собой предмет роскоши. Данная система низкотемпературна, по этой причине узел — это незаменимая часть данной конструкции.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если котельная установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

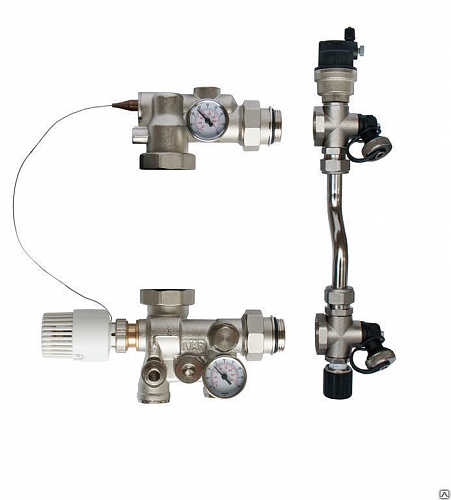

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Основные схемы узлов подмеса

Подобные схемы необходимы для того, чтобы собрать узел подмеса своими руками.

Номинальная S 20-25 метров в квадрате. Ручная регулировка температуры.

6 — соединители устанавливаются при подключении к радиаторы трубам

10 — соединение трубы от нагревательного котла

11 — из контура

Те же условия, но автоматический тип регулировки

Площадь 60 метров в квадрате. Регулировка автомат.

3 — подача воды

12 — место монтировки контуров

клапан направить «+» в направлении котла.

Цена смесительных узлов

Средние расценки самых популярных марок. (Актуальность конец 2015 года)

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
Не упускать из виду данные температуры теплоносителя при покупке контурных труб
Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
Балансировочный вентиль закроется при если установить границы максимального уровня температуры
На элекродеталях устройства недопустимо попадание любой жидкости
в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

Любой смесительный узел должен доходить до основания теплого пола.
Допускается и лево и правосторонняя коммутация.
В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.

Как сделать узел смешения для теплого пола своими руками?

Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?

В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.

Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.

Конструктивные особенности и принцип работы

Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.

Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.

Особое внимание стоит обратить также на:

какова толщина и разновидность финишного покрытия;
какая высота стяжки обогревательного пола, в которой находятся трубки.

Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.

Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.

Стандартная комплектация смесительных узлов включает в себя:

термостатический и настроечный вентиль;
термостатическую головку;
насос;
устройство температурного режима.

Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.

Разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

для присоединения к персональному типовому коллектору;
как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Схемы подключения смешивающего узла

Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:

1-трубной;
2-трубной.

При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.

Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.

Как собрать смесительный узел своими руками?

Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.

Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:

2х или 3х ходовый клапан;
специальные гайки;
воздухоотводчик ручного типа;
клапан обратки;
зажимы;
кран шарового типа;
циркуляционный насос;
тройники;
устройства для определения температуры.

Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:

спаять полипропиленовые тройники;
скрутить тройники.

В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.

Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.

На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.

Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.

Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.

После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса. Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.

Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.

Как настроить узел смешивания?

После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.

Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.

Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.

Преимущества теплого пола со смесителем

Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:

Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.

Это главные достоинства насосно смесительного узла для теплого пола.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

Смесительный узел для теплого пола

Изготовление теплого пола на сегодняшний день является отличным решением при отоплении жилого дома. Можно смело заявить, что это далеко не новинка современности. При правильном проектировании, теплый пол вполне может служить в качестве основного отопления, полностью заменив традиционную радиаторную систему. Если сравнивать теплые полы с радиаторной, то напольный обогрев представляет собой низкотемпературную систему. Если вы осуществляете запитку теплоносителя обогрева из радиаторов, то крайне важно обеспечить надежное снижение температуры теплоносителя. Для этой цели сооружается смесительный узел подмеса для теплого пола. Благодаря его наличию, вы сможете наслаждаться комфортной температурой пола. Услышав это название, не стоит пугаться. Вполне реально сделать смесительный узел для теплого пола своими руками. При этом вы полностью обойдетесь без услуг квалифицированных специалистов. Чтобы вам было легче разобраться с этим вопросом, предлагаем вам во всех подробностях рассмотреть его. В заключение обязательно просмотрите подготовленный видеоматериал, который поможет вам все расставить по полочкам.

Для какой цели нужен смесительный узел

Сразу отметим, что смесительный узел для теплого пола необходим в том случае, если в качестве теплоносителя используется вода. Итак, теперь рассмотрим для какой цели он нужен. В радиаторах имеется теплоноситель, который достигает температуру до 95 градусов по Цельсию. Что касается теплого пола, то это слишком высокий показатель. Для напольного обогрева необходима температура около 31 градуса по Цельсию. За счет этого ходьба по полу не будет вызывать особых затруднений, а внутри дома будет комфортная обстановка. Если температура воды будет выше, то передвигаться по поверхности босиком будет неприятно.

Что касается температуры в 31 градус по Цельсию, то многие специалисты утверждают, что это идеальный показатель. В таком случае полы не будут сильно горячими и холодными. Более того, обязательно учитывается толщина напольного покрытия и стяжки. Как следствие, теплоноситель может быть и 55 градусов по Цельсию. Одним словом, температуру теплоносителя для греющего пола каждый определяет индивидуально.

Теплоноситель прогревается в котле, который выдает сильно высокую температуру. Этот показатель не подходит особенностям и характеристикам напольного отопления. Для достижения гармонии изготавливается смесительный узел теплого пола. Благодаря этому подмес выполняется при входе воды в систему греющего пола. За счет этого и происходит подмес горячего и холодного теплоносителя.

Важно! Если не соблюдать температурный баланс, это может негативно влиять на все оборудование. Как следствие смесительный узел полностью исключает вероятность выхода из строя другого оборудования в системе теплого пола.

Однако бывают случаи, когда устанавливать узел подмеса не нужно. Например, котел выдает низкую температуру.

Как работает смесительный узел

Что касается работы узла подмеса, то его принцип сводится к простым действиям. Направляющийся теплоноситель к коллектору, останавливается непосредственно возле предохранительного клапана. У него есть встраиваемый термостат, который производит измерения температуры. Если температура выше заданной, то клапан в автоматическом режиме открывается, с целью подмеса холодного теплоносителя. Как только теплоноситель достигает необходимой температуры, термостат подает сигнал на перекрытие клапана. Как следствие, подмес прекращается. Суть работы в том, что этот процесс непрерывен. Он продолжается все время работы теплого пола.

Если говорить за работу смесительного узла, то она возможна только в двух случаях, вернее, двумя методами. Важно понимать, что коллектор выполняет работу не только по регулировке температуры теплоносителя. Так, он обеспечивает циркуляцию воды по всем контурам греющего пола. Все это работает посредством насосного узла. Циркуляционный насос обеспечивает передвижение теплоносителя по системе с определенной скоростью. Как следствие, вся площадь обогревается равномерно, а температура воздуха комфортная. Также параллельно работает предохранительный клапан. Его работа заключается в том, чтобы подпитывать горячий теплоноситель и в то же время анализировать его температуру.

Кроме всего прочего, коллекторный узел в своем составе имеет воздухоотводчик, дренажный и отсекающий клапан, а также байпас. Байпас необходим для того, чтобы защищать весь узел от возможных сильных нагрузок.

Все эти элементы собираются между собой до установки напольного обогрева. Что касается места установки, то это может быть любое удобное место, позволяющее в будущем осуществлять простой контроль и регулировку. Многие монтируют всю коллекторную группу и узел подмеса в котельной. Если такой возможности у вас нет, тогда можно соорудить коллекторный шкаф.

Как организовать работу

Принцип работы узла подмеса различается, при использовании разных клапанов, которые бывают трехходовыми и двухходовыми. Двухходовой клапан также известен питающий. Он имеет специальный термостат, который оборудован инфракрасным датчиком. Как только поступает теплоноситель, он анализирует температуру, а после этого направляет сигнал на включение или выключение клапана на подачу горячей воды.

Процесс смешивания воды в нем осуществляется очень просто. Циклично передвигающийся теплоноситель по кругу обеспечивает равномерный прогрев. Предохранительная головка при изменении температуры может открываться/закрываться. Таким образом, осуществляется подмес. Данный тип клапана (двухходовой) преимущественно используется при отоплении помещения не больше 200 метров квадратных.

Интересно то, как работает трехходовой клапан. Благодаря наличию байпасного крана, он помимо питающей функции осуществляет балансировку всей системы. Процесс смешивания воды осуществляется тогда, когда термостат измеряет температуру на обратке. Для того чтобы весь этот процесс автоматизировался, трехходовой клапан дополнительно комплектуется сервоприводом. Плюс ко всему, можно такой узел подмеса укомплектовать погодозависимым термостатом и контролером. В таком случае внутри жилого помещения температура воздуха будет регулироваться автоматически и поддерживаться на комфортном уровне.

Этот клапан в своей конструкции также имеет заслонку. Она располагается между трубой горячего теплоносителя и трубой охлажденного теплоносителя. Процесс его работы можно настраивать, чтобы вода имела наиболее комфортную температуру.

Важно! Трехходовой клапан для смесительного узла эффективен при отоплении большой площади пола.

Однако, данный тип клапана в смесительном узле имеет и свои недостатки. Например, при подаче неохлажденной воды в трубопроводе может произойти резкий скачок давления, который негативно скажется на всей работе отопительной системы. Более того, регулировка этой системы очень щепетильна. Если допустить небольшой отступ, то это значительно скажется на температуре воды в отопительном контуре.

Погодозависимый контролер – зачем он

Смесительный узел также может обустраиваться погодозависимым контролером. Для какой цели он необходим? Его присутствие позволит контролировать мощность теплого пола. То есть, этот контролер тесно взаимосвязан с погодой. Как только на улице замечается небольшое снижение температуры, он подает соответствующий сигнал. Благодаря этому температура воды повышается или понижается. После этого скорость циркуляции теплоносителя в системе или увеличивается, или сокращается. Данное устройство тесно связано со смесительным узлом.

С целью экономии многие внедряют ручные контролеры. Однако здесь могут возникать определенные затруднения. Например, крайне сложно выставить идеальный поток воды по трубам. На процесс настройки можно тратить очень много времени. По этой причине рекомендуется использовать автоматический контролер, которые каждые 20 секунд делает соответствующие измерения.

Монтаж смесительного узла

Рассмотрев все особенности смесительного узла теплого пола, рассмотрим принцип его монтажа. Особых проблем здесь у вас возникнуть не должно. Сегодня существует ряд схем, позволяющие упростить сборку и монтаж узла подмеса. Лучше всего монтировать его в коллекторный шкаф. При этом данное место должно быть удобным для возможного регулирования. Устанавливается датчик напора воды, датчик температуры и датчик давления. Преимущественно они идут в комплекте.

Что касается комплектов узла подмеса, то ряд производителей предлагают качественные и современные решения, например, валтек. Этот производитель смесительного узла и систем теплого пола на отечественном рынке получил исключительно положительные рекомендации.

Установленный узел должен исключать вероятность образования пузырьков воздуха. Также данный узел должен не допускать попадания воды или конденсированной жидкости на элементы, которые работают под током. Процесс монтажа узла подмеса заканчивается монтажом трехходового смесительного клапана и подключением привода к электричеству. Далее выполняется калибровка управляющей системы.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления узла подмеса теплого пола. Как видно, он выполняет крайне важную роль, благодаря чему в отопительном контуре поддерживается комфортная температура для жилого помещения. Мы надеемся, что эта статья помогла вам получить пищу для размышления. А чтобы закрепить всю эту теорию, посмотрите подготовленный видеоматериал в конце этой статьи, в котором вы наглядно увидите все описанное в этой статье.

Смесительный узел для теплого пола своими руками — принцип работы, установка (6 фото)

Теплые полы сегодня устанавливаются как во всем доме, так и в отдельных помещениях. В большинстве случаев теплые полы используют как дополнительное отопление в комбинации с радиаторным. А учитывая, что напольный обогрев считается низкотемпературным, возникает потребность в установке смесительного узла. В этой статье будет рассматриваться вопрос, как сделать смесительный узел для теплого пола своими руками.

Зачем он?

Смесительный узел необходим только в тех случаях, когда теплый пол работает на основе воды. Стандартная система отопления в своей схеме имеет такую конструкцию:

Отопительный котел.
Теплоноситель (вода).
Высокотемпературный контур для радиаторов.
Низкотемпературный контур теплого пола.

Как правило, для радиаторов котел прогревает теплоноситель до 80-95°С. Касательно пола, нормальной температурой считается 31°С, что позволит комфортно передвигаться по полу. Так, он не будет слишком горячим и холодным, соответственно.

Важно учитывать толщину стяжки, где располагаются трубы и вид покрытия. Если теплопроводность используемых материалов низкая, то теплоноситель прогревается до большей температуры, например, это может быть 35-55°С.

Но как было сказано вначале, котел прогревает теплоноситель до слишком высокой температуры, которая никак не подходит для теплого пола. Как быть в таком случае? Как раз для таких случаев устанавливается смесительный узел. В нем происходит смешивание горячего и холодного теплоносителя, так что температура выравнивается, а полы получают необходимую температуру. Соответственно теплые полы будут работать корректно и без сбоев.

Смесительный узел вам не понадобится, если котел используется для прогрева теплоносителя только для теплых полов.

Как работает узел подмеса

Если сказать двумя словами, то узел подмеса работает по такому принципу: от котла теплоноситель направляется к коллектору, а возле клапана со встроенным термостатом останавливается. Когда уровень температуры выше допустимой нормы, открывается клапан и подмешивает холодную воду. По достижении заданной температуры, клапан закрывается, и процесс смешивания прекращается.

Однако нас интересуют тонкости организации смесительного узла. Поэтому рассмотрим, какими двумя методами его можно организовать.

Два метода организации узла подмеса

Коллектор не только управляет и анализирует температуру поступающего теплоносителя, он также осуществляет его циркуляцию. Состоит коллекторный узел из двух деталей:

Предохранительный клапан питает греющий контур горячим теплоносителем по потребности, а также анализирует температуру на входе.
Циркуляционный насос обеспечивает необходимое движение теплоносителя по греющим контурам. Благодаря этому поверхность пола прогревается равномерно.

Помимо этих двух важных деталей, в комплект могут включаться и другие дополнительные элементы:

Узел защиты от больших нагрузок.
Байпас.
Отсекающий и дренажный клапан.
Воздухоотводчик.

Если планируется монтировать теплый пол в разных комнатах, то узел подмеса устанавливается на общий коллекторный шкаф или в каждую комнату отдельно.

Работа смесительного узла организовывается с использованием двухходового и трехходового клапана. На двухходовом клапане установлен термостат с инфракрасным датчиком. Он анализирует температуру поступающего теплоносителя. Имеющаяся головка клапана открывает или закрывает подачу горячего теплоносителя. Зачастую такой клапан называют питающим. Как же происходит процесс смешивания горячей и холодной воды? Текущая вода по системе двигается по кругу. Головка предохранителя то открывает, то закрывает клапан для подмешивания горячей воды.

Если площадь отапливаемого помещения больше 200 м 2, то использовать двухходовой клапан не рекомендуется.

Что касается трехходового клапана, то он выполняет одновременно две функции: байпасного крана балансировки и питающего клапана. В нем происходит смешиваний воды, которая поступает из системы теплого пола обратно уже остывшей. Клапан, оснащенный тремя ходами, зачастую оборудуется сервоприводом. В таком случае происходит управление погодозависимым контролером и термостатом. В корпус клапана помещена заслонка, которая вмонтирована между трубами горячей и холодной воды, эта зона имеет 90°. Благодаря этому существует возможность настраивать температуру в точности до 1°С.

Трехходовой клапан считается универсальным, так как его можно внедрять в систему с погодозависимым контроллером, а также для теплых полов с большим количеством отопительных контуров.

Но, несмотря на все эти положительные моменты, трехходовой клапан имеет свои недостатки. Например, резкая подача охлажденной воды в трубы может вызвать скачок сильного давления. Кроме этого, он нуждается в щепетильной регулировке. Если будут хоть малейшие сбои в настройке, температура теплого пола значительно изменится.

Некоторые решают монтировать клапаны с ручной регулировкой. Но в таком случае очень сложно настроить каждый отдельный контур на одинаковую температуру. Поэтому в большинстве случаев практикуется система с автоматической регулировкой. Для этой цели устанавливается погодозависимый контроллер, который анализирует температуру на улице каждых 20 секунд, как следствие в отопительную систему подает сигнал на корректировку температуры в большую или меньшую сторону.

Монтаж и подключение узла подмеса

Установка смесительного узла не представляет больших трудностей. Сегодня существует немало схем и инструкций, следуя которым все можно сделать своими руками. Первым делом выбираете место, где будет осуществляться монтаж смесительного узла. Его установка всегда выполняется до коллектора. Далее, подключаете его к трубе подачи и обратки. В обязательном порядке монтируется температурный датчик, обычно он идет в комплекте изделия. Когда узел установлен, пришло время его подключения.

Процесс подключения включает в себя несколько этапов настройки смесительного узла. Для этого вам необходимо настроить датчики температуры, задать оптимальную температуру для теплоносителя, а также смонтировать оставшиеся элементы. Благодаря современным технологиям процедура монтажа и подключения смесительного узла не займет у вас много времени. А подробные инструкции позволят выполнить все работы своими руками.

Видео

В этом видеоматериале речь идет о том, как сделать смесительный для теплого пола самостоятельно:

Вконтакте

Facebook

Twitter

Google+

LiveJournal

Одноклассники

Мой мир

Смесительный узел для теплого пола своими руками — Стройка дома от и до

Правильная и эффективная работа системы теплого пола во многом обуславливается работой распределительного коллектора. Данный элемент в системе очень важен: благодаря ему поддерживается необходимая температура теплоносителя в контуре теплого пола. Главный элемент всей конструкции коллектора – смесительный узел для теплого пола своими руками, в котором происходит смешение холодного и теплого теплоносителя. И от того насколько точно и правильно работает коллектор теплого пола зависит микроклимат в помещении.

Систему теплого можно отнести к низкотемпературным разновидностям отопления, рабочая температура которого находится в пределах 35-50 градусов по Цельсию. И чтобы добиться этого уровня необходимо предназначенные для этого смесительные узлы.

Смесительный узел для теплого пола включает в себя: регулирующий клапан и циркуляционный насос. С помощью насоса выполняется постоянная циркуляция теплоносителя, а клапан регулирующий в случае необходимости прибавить горячий теплоноситель необходимое количество для поддержания необходимой температуры.

В устройстве смесительного узла может быть использовано две разновидности клапанов: двух и трех ходовой смесительный клапан. Смесительный клапан нужен для смешивания горячего теплоносителя, который поступает из котла, с уже остывающим из отопительного контура. Клапаны можно регулировать ручным способом или автоматически с помощью устройства управления или сервопривода.

Коллектор для теплого пола, который оснащен трех ходовым смесительным клапаном, используют для помещений для тепловых полов больше двухста метров квадратных. Подобные виды кланов оснащены погодозависимыми датчиками со специально заложенными программами, которые могут определить необходимую температуру для теплого пола в зависимости от каких-либо факторов.

Однако необходимо учитывать, что трехходовой клапан имеет некоторые недостатки:

1. Может по определенному сигналу термостата подавать воду из котла напрямую. При этом отопительный контур может быть поврежден

2. Такие виды клапанов обладают большой пропускной способностью, что пр любом незначительном изменении в регулировке может увеличить температуру в помещении.

Коллектор для теплого пола, оборудованных двухходовым смесительным клапаном используется для помещений площадь которых до двухста метров квадратных.

При таком клапане пол практически никогда не перегревается.

Смесительные узлы для теплого пола своими руками имеют различные варианты установки и модификации – это безусловно, необходимо учитывать. При выборе необходимо руководствоваться удобством и необходимостью установки.

Все смесительные узлы и коллектор имеют множество различных модификаций и вариантов установки. При выборе того или иного варианта необходимо руководствоваться целесообразностью и удобством их установки. Всю конструкцию коллектора наиболее удобно располагать в специальном шкафу со всеми регулирующими и измерительными приборами. А правильное их подключение будет гарантировать продолжительную и бесперебойную работу.

MESOMIX – Автоматическая машина для смешивания красок: 21 шаг (с изображениями)

После включения машины подключите Arduino к компьютеру через USB-кабель, чтобы установить калибровочную прошивку на Arduino Uno.

Загрузите приведенный ниже код калибровки, загрузите его в Arduino Uno и выполните следующие инструкции для калибровки всех шагов двигателей.

После загрузки кода откройте монитор последовательного порта со скоростью передачи 38400 и включите CR и NL.

Теперь дайте команду для калибровки мотопомпов:

 START

Аргумент «Pump to Calibrate» необходим, чтобы указать Arduino, какой двигатель калибровать, и может принимать значения:

 C => Для Голубой мотор
M => для пурпурного двигателя
Y => для желтого двигателя
K => для ключевого двигателя

Подождите, пока насос загрузит цвет в трубку.

После загрузки очистите колбу, если в нее заклинание цвета, Arduino будет ждать, пока вы не отправите команду подтверждения, чтобы начать калибровку. Отправьте « Да » (без кавычек), чтобы начать калибровку.

Теперь мотор закачивает цвет в колбу, которую мы собираемся измерить с помощью мерного цилиндра.

Получив измеренное значение накачиваемого цвета, мы можем определить количество шагов на единицу (мл) для выбранного двигателя, используя следующую формулу:

 5000 (шаги по умолчанию)
Шагов на ML = --------------------
                  Измеренное значение

Теперь введите значение шагов на единицу (мл) для каждого двигателя в основном коде в заданных константах:

 строка 7) const float Cspu => Удерживает значение для шагов на единицу голубого двигателя.
строка 8) const float Mspu => Удерживает значение шагов на единицу пурпурного двигателя.
строка 9) const float Yspu => Сохраняет значение шагов на единицу желтого двигателя
строка 10) const float Kspu => Удерживает значение шагов на единицу ключевого двигателя

ПРИМЕЧАНИЕ: Все шаги и процедуры для правильной калибровки двигателей будут отображаться во время калибровки на последовательном мониторе.

Лучшие бетоносмесители для ваших бетонных проектов

Фото: lowes.com

Есть много проектов, удобных для самостоятельной работы, для которых требуется небольшая работа с бетоном. От строительных настилов до возведения нового почтового ящика бетон помогает обеспечить безопасность, надежность и надежность вашего проекта. Но если вы не используете лучший миксер для бетона для вашего конкретного проекта, приготовление цементной смеси может быть сложной задачей.

Хотя вы можете смешивать бетон с помощью лопаты в тачке или каменщике, смешивание воды и цементной смеси может быть утомительным и утомительным процессом.Использование лучшего бетономешалки может значительно сократить это время, а также сэкономить энергию для текущего проекта. Это руководство поможет вам понять, как выбрать машину, которая подходит для вашего использования, а также почему следующие бетономешалки считаются одними из лучших на рынке.

ЛУЧШИЙ В целом: Кушлан 3,5 куб. футов 3/4 HP 120-вольтный смеситель для цемента
НАИЛУЧШИЙ БЮДЖЕТ: F2C Pro 1600 Вт регулируемый 7-скоростной смеситель для цемента
НАИЛУЧШЕЕ РУЧНОЕ УПРАВЛЕНИЕ: VIVOHOME, 110 В, 1600 Вт, электрический ручной смеситель для цемента
НАИЛУЧШИЙ ЛЕГКИЙ ВЕС: Kobalt 4- куб футов 0.Цементный смеситель 5 л.с.
НАИЛУЧШИЙ ДЛЯ ТЯЖЕЛЫХ ИСПОЛЬЗОВАНИЙ: Кушлан 6.0 куб. футов 3/4 HP 120-вольтовый цементный смеситель

Фото: depositphotos.com

Перед покупкой цементного смесителя

Большинство людей используют термины «цемент» и «бетон» как синонимы, и в некоторой степени, так будет это руководство. Хотя это распространенное заблуждение, между цементом и бетоном есть разница.

Цемент – это связующее, которое схватывается, затвердевает и прилипает к другим материалам, и, как таковое, является ключевым ингредиентом в бетоне, совокупностью нескольких различных ингредиентов.Цемент представляет собой мелкий порошок, который затвердевает в результате химической реакции с добавлением воды. Как правило, цемент, используемый в бетоне, представляет собой портландцемент, который обычно получают из известняка.

Бетон – заполнитель, состоящий из воды, камня или гравия и портландцемента; другие связующие вещества также могут быть добавлены для сценариев ремонта. Добавление гравия и камня снижает количество необходимого портландцемента, который часто бывает более дорогим и менее доступным, чем гравий.Гравий также увеличивает прочность затвердевшего бетона. И обратите внимание, что раствор, который используется между кирпичами и блоками, чтобы закрепить их на месте, представляет собой смесь цемента, воды и песка (без гравия).

Согласно этому определению не существует цементных тротуаров, цементных плит или бетономешалок. На самом деле каждый из них будет конкретным, но термины настолько взаимозаменяемы, что производители используют слово «цемент» для описания своих смесителей.

Что следует учитывать при выборе лучшего бетономешалки

Выбор лучшего бетономешалки требует прочных знаний.Вам нужно знать, какой стиль, размер и вес машины лучше всего подходят для ваших нужд, а также мощность и вместимость, поэтому продолжайте читать, чтобы набраться сил.

Тип

Конечно, для замешивания бетона подойдет старинная лопата. Но бетономешалки могут выполнять эту работу быстрее и уменьшать вероятность несмешанного цемента (что приведет к плохой отделке и меньшей прочности).

Ручные миксеры – это, по сути, большие мощные электрические дрели с двумя ручками, которые подходят для использования с длинными лопастями для перемешивания.Вставьте лопасть в барабан, наполненный бетонной смесью и водой, и начните перемешивание. Эти миксеры идеально подходят для небольших партий или смешивания бетона в удаленных местах, где нет возможности использовать более крупный миксер.

Бочковые смесители оснащены вращающимися барабанами, которые смешивают воду и бетонную смесь путем вращения, в результате чего сухая смесь опускается в воду. Они бывают как электрическими, так и газовыми. Для большинства домовладельцев и домашних мастеров лучше всего подойдет электрический миксер, поскольку он не требует значительного обслуживания, в то время как профессионалы могут предпочесть сверхмощный газовый миксер.

Частота использования

То, как часто вы планируете использовать бетономешалку, играет важную роль при выборе лучшей машины по нескольким причинам.

Если вы планируете часто использовать бетономешалку, вам будет легче использовать бочковую мешалку. После заливки тяжелой бетонной смеси в бочку пользователи просто добавляют воду и позволяют машине делать работу.

Для тех, кто нечасто смешивает бетон, лучше подойдет ручной миксер. Эти миксеры намного меньше по размеру, поэтому их гораздо легче хранить, когда они не используются.Просто имейте в виду, что использование ручного миксера требует усилий, хотя и меньших, чем лопата и тачка.

Размер и вес

Бочковые миксеры большие и обычно довольно тяжелые. Вес помогает им стабилизировать, в то время как бочка сжимает бетон и воду вместе. Но таскать одну из этих машин или хранить ее в гараже может быть проблемой.

Легкие миксеры могут весить менее 100 фунтов, что позволяет их легко перемещать, и два человека могут поднять один в кузов грузовика.Но даже легкие бочковые миксеры займут немного места в гараже.

Если отказаться от этой недвижимости нельзя, ручной бетономешалка может быть лучшим выбором. Они, как правило, сравнимы по весу и размеру с мощной ручной дрелью, а лопасть можно снять и положить на полку для хранения.

Power

Бетонная смесь – это тяжелый материал, поэтому лучшие бетономешалки должны обладать достаточной мощностью, чтобы тщательно перемешать смесь и воду.

Производители обычно определяют мощность ручных бетономешалок по мощности двигателя, идеальной считается мощность 1500 Вт или более.Эти машины, как правило, универсальны из-за регулируемой скорости, что делает их полезными для смешивания более легких материалов, таких как разбавитель, краска и шовный состав.

Бочковые смесители перемещают большие объемы бетона и требуют большей мощности, и большинство производителей измеряют мощность бочковых смесителей в лошадиных силах. Ищите электродвигатели мощностью от 1/2 до 3/4 лошадиных сил, чтобы быть уверенным, что они обладают достаточной мощностью для перемешивания бетона.

Объем смешивания

Объем смешивания относится только к бочковым миксерам, но этот момент имеет решающее значение: бочковые миксеры бывают объемов, начиная с двух.От 5 кубических футов до 12 кубических футов. Хотя больше может показаться лучше, это часто не так.

Быстрое смешивание загрузки бетона большей, чем вы можете использовать, вызывает проблемы. Смесь начнет затвердевать в миксере, и ее прочность снизится, как только она затвердеет после заливки. Даже если у вас очень большой миксер, лучше работать с меньшей загрузкой, чтобы смесь застывала на месте, а не в машине. Используйте это руководство, чтобы определить, сколько бетона потребуется для вашего проекта.

Дополнительные функции

Есть несколько других факторов, которые могут сделать конкретную модель бочкового типа лучшим бетономешалкой для ваших нужд.Покрытие барабана обожженной эмалью повышает его долговечность, а легкие пластиковые барабаны уменьшают нагрузку. Некоторые машины также имеют съемные или складные ручки, что упрощает хранение в гараже или сарае.

Регулируемые скорости могут повысить удобство использования ручных миксеров. В то время как бетон требует более низкой скорости с большим крутящим моментом, краска и растворитель могут использовать более высокие скорости. Кроме того, такие функции, как автоматическое отключение, помогают снизить риск возгорания смесителей, когда они становятся слишком горячими.

Наши фавориты

Теперь, когда вы понимаете критерии выбора качественной бетономешалки, можно начинать делать покупки.Независимо от того, сталкиваетесь ли вы с большим проектом или с быстрым ремонтом, вы, вероятно, найдете лучший бетономешалка для своих нужд среди представленных ниже моделей.

Фото: homedepot.com

Тем, кто ищет цементный миксер среднего размера для различных бетонных проектов, стоит обратить внимание на 120-вольтовый цементный миксер Kushlan мощностью 3/4 л.с. Эта машина с ручным управлением тачкой может обрабатывать до 3,5 кубических футов бетонной смеси, обеспечивая более чем достаточный объем для большинства таких небольших проектов, как заборные столбы и опоры для почтовых ящиков.Его двигатель мощностью 3/4 лошадиных сил вращает ствол 28 раз в минуту, поэтому смешивание свежей партии бетона не займет много времени.

Этот кушлан – это надежность. Он оснащен барабаном из нержавеющего полиэтилена толщиной 5/16 дюйма, устойчивого к вмятинам и трещинам. Полиуретановые шины без спуска выдерживают до 180 фунтов бетонной смеси, что позволяет вам катить смешанный груз прямо на работу. Тем не менее, сама машина весит всего 75 фунтов, а ручки складываются, выдергивая штифт, что делает ее более компактной для хранения.

Фото: amazon.com

Не для всех бетонных проектов требуется большая и дорогая бетономешалка. Для перемешивания бетона ковшом можно использовать доступный 7-скоростной смеситель F2C Pro с регулируемой скоростью 1600 Вт. Этот ручной миксер оснащен двигателем мощностью 1600 Вт с семью регулируемыми скоростями, скорость вращения достигает 700 об / мин.

F2C Pro поставляется со всеми деталями, необходимыми для перемешивания, включая мотор-миксер, вал и спиральную лопасть, а также инструменты для очистки и обслуживания машины.В целом, он весит чуть более 14 фунтов – достаточно легкий, чтобы с ним легко работать, но достаточно тяжелый, чтобы противостоять крутящему моменту, создаваемому лопастью в толстом бетоне.

Фото: amazon.com

Будь то бетон, строительный раствор, разбавитель или краска, с этим справится электрический ручной миксер VIVOHOME 110 В 1600 Вт. Этот ручной миксер для бетона оснащен двухскоростной коробкой передач, которая увеличивает крутящий момент для толстого бетона или скорость для более тонких материалов. Он также предлагает многопозиционное регулирование скорости.

Помимо регулируемой мощности, VIVOHOME имеет эффективную систему охлаждения, которая пропускает холодный воздух через верхнюю часть машины и выталкивает горячий воздух снизу.Он также имеет автоматическое отключение в случае перегрева машины после интенсивной эксплуатации. Он поставляется с мешалкой, смесительным валом, лопастью и инструментами, необходимыми для обслуживания и очистки машины.

Фото: lowes.com

Если все факторы являются важными для хранения, портативности и производительности, то смеситель для цемента Kobalt объемом 4 кубических фута и мощностью 1/2 лошадиных сил может быть подходящей моделью. Бетономешалка в виде бочонка оснащена электродвигателем мощностью 0,5 л.с., который вращает барабан со скоростью 24 оборота в минуту.Емкость барабана 4 кубических фута позволяет обрабатывать до 235 фунтов бетонной смеси, в то время как вся машина весит всего 83 фунта.

Эта бетономешалка оснащена прочным пластиковым барабаном, изготовленным методом ротационного формования, который избавляет от ржавчины и при этом легко чистится. Он также оснащен опрокидывающейся ручкой для заливки бетонной смеси без опрокидывания всей машины. Колеса имеют диаметр 10 дюймов, поэтому они относительно легко перемещаются по неровной поверхности.

Фото: homedepot.com

Сухой мешок с бетонной смесью сам по себе тяжелый; добавьте немного воды, и вес может быть непосильным.Это не имеет значения для бетономешалки Кушлана мощностью 6,0 кубических футов и мощностью 3/4 лошадиных сил. Этот миксер в виде бочонка может вмещать до 300 фунтов смешанного бетона, катаясь по площадке с 14-дюймовыми шинами без спуска и ручками типа тачки.

Модель Kushlan оснащена полиэтиленовым барабаном диаметром 5/16 дюйма, который не трескается, не вмятивается или не ржавеет, что увеличивает его долговечность при интенсивном использовании. Вместе со стальной рамой, двигателем 115 В и колесами весь блок весит 107 фунтов, что более чем разумно для такого прочного миксера.Ручки также снимаются с помощью двух штифтов, что упрощает хранение устройства.

Часто задаваемые вопросы о вашем новом бетономешалке

Для получения дополнительной полезной информации о покупке и использовании лучших бетономешалок ознакомьтесь с ответами на следующие часто задаваемые вопросы.

В. Какие бывают типы бетономешалок?

Есть два основных типа: ручные и ствольные. Ручные бетономешалки лучше всего подходят для замешивания бетона в ведре.Бочковые миксеры лучше всего подходят для проектов, требующих больших объемов бетона.

В. Бетономешалка какого размера мне следует купить?

Можно легко впасть в образ мышления «больше значит больше», но это не всегда происходит с бетономешалками. Смесителя объемом от 3,5 до 4 кубических футов будет более чем достаточно для большинства небольших проектов, таких как закрепление почтового ящика, столба забора в земле или даже опоры палубы.

В. Как предотвратить прилипание бетона к смесителю?

Лучше всего начать с влажного барабана, поэтому перед тем, как начать, промойте салон водой из шланга.Начните перемешивание с влажным раствором, добавляя при необходимости больше бетонной смеси. Это руководство о том, как смешивать бетон, поможет.

В. Как долго бетон должен перемешиваться в миксере?

Замешивайте бетон от 3 до 5 минут. В этот момент бетон должен напоминать густую овсянку и сохранять форму.

Как собрать самодельный пассивный сумматор – записывающее оборудование своими руками

Какое-то время меня интересовала суета, связанная с аналоговым суммированием.Но с коммерческими коробками по цене $ 600 + я не был таким любопытным. К счастью, пассивное суммирование – это довольно простая концепция, которая очень удобна для кошельков и домашних хозяйств. Посмотрите видео выше, чтобы увидеть, как я построил свой 16-канальный сумматор.

Как это работает

Большинство аналоговых суммирующих схем принимают несколько моно входов и назначают их на стереошину с помощью регуляторов панорамирования или переключателей L-C-R. Этот маршрут, хотя и превосходит по функциональности, довольно сложен и дорог.В приведенном ниже дизайне не учитываются панорамирование / назначение и усиление макияжа, чтобы избежать необходимости в питании и отказаться от тумблеров (≈ 7,50 долларов США за канал). В итоге мы получаем пассивный шинный микшер: 4 или 8 стереопар суммируются по шинам L и R, которые затем отправляются на внешние микрофонные предусилители для усиления макияжа. Этот базовый дизайн был предложен “New York Dave” и Fred Forsell, и его можно найти в секции мониторов старых консолей Neve.

На мой взгляд, наибольшее преимущество этого подхода – тональная гибкость.Каждая пара предусилителей придаст вашему миксу свою звуковую подпись.

Входы суммируются с проводами шины через резисторы. Все эти резисторы должны быть одного номинала с минимально возможным допуском. Рекомендуемые значения находятся в пределах 5-10 кОм в зависимости от входного импеданса и падения громкости, к которым вы стремитесь. Значение шунтирующих резисторов зависит от количества используемых входов и номинала ваших суммирующих резисторов. NYD дает нам формулу для его расчета, где I – входное сопротивление, R – желаемое выходное сопротивление, а N – количество каналов: (I / N) * R / ((I / N) -R)

Собираем вместе

Построение пассивного суммирующего блока всегда казалось немного более хлопотным, чем должно быть для такой простой схемы, пока я не нашел идею Rhythm in Mind для установки всего на передней панели.Это отличный подход для этого проекта, поскольку все компоненты в общей сложности весят около 3 фунтов. Просто просверлите панель, как я нарисовал ниже (или закажите ее!), И установите компоненты прямо на панель, как показано. Я использовал нейлоновые стойки, чтобы подвесить провода шины со стопорными шайбами, чтобы они были туго натянуты.

У меня не было проблем с шумом или помехами с этой установкой. Но если вам все же будет шумно, вы всегда можете добавить чехол.

Спецификация

Кол-во	Значение	Примечание
8	1/4 “TRS jack	Монтаж на панель, выводы под пайку
2	182 Ом для 16 каналов 165 Ом для 8 каналов	Металлическая пленка, 1/4 Вт, резистор с допуском 1%
16/32	6.8кОм	Металлическая пленка, 1/4 Вт, резистор с допуском 1%
4 ‘	Провод шины	Толщина не менее 24 AWG
6	Нейлоновая стойка 1 3/8 дюйма	Внутренняя-> наружная резьба 6-32 или 4-40 (должна соответствовать другой стойке)
6	Нейлоновая стойка 3/8 дюйма	Внутренняя-> наружная резьба 6-32 или 4-40 (должна соответствовать другой стойке)
6	Машинная гайка	Резьба 6-32 или 4-40 (должна соответствовать стойкам)
6	Шайба стопорная	Размер №6 или №4 (должен соответствовать стойкам)
2	Штекерный разъем XLR	Клеммы под пайку
4	4-40 гайки и болты	Для установки разъемов XLR

Использование

Поскольку входы нашей суммирующей панели жестко подключены к шине L или R, вы не можете просто послать монофонический сигнал (если вы не хотите, чтобы он панорамировался R или L).Вместо этого назначьте свои треки нескольким стереошинам, а затем отправьте эти шины на суммирующую панель, как показано ниже:

Обновление

: добавление моновходов

С момента публикации этой статьи я получил много вопросов о добавлении моно-входов для таких треков, как ведущий вокал, бас, бочка и малый барабан, которые часто панорамируются с мертвой точки. К счастью, это действительно легко реализовать, добавив немного математики. Конечно, мы знаем, что в мире стерео сигнал, находящийся в «мертвой точке», на самом деле представляет собой два идентичных сигнала одинаковой громкости в каждом канале.Поэтому вместо того, чтобы отправлять наши моновходы на провода шины L или R, мы будем отправлять их на оба. Однако, удвоив сигнал, мы сделали наш моно вход на 3 дБ громче, чем другие. Мы можем исправить это, изменив значения входного резистора для моноканала в 1,4 раза больше, чем у обычных входных резисторов (1,4: 1 – это 3 дБ, выраженное в виде отношения).

Наборы для сборки

Теперь у нас в магазине DIYRE есть комплекты пассивного суммирующего микшера SB2. SB2 принимает 8 или 16 симметричных входов через разъемы D-sub и выдает два симметричных выхода микрофонного уровня.В комплект входит все необходимое для сборки пассивного суммирующего миксера. Комплект пассивного суммирующего микшера SB2 $ 49

Учебные пособия по изготовлению и литью бетонных форм от Smooth-On, Inc.

Фильтровать по Продукт> Процесс>

AquaCon ™ (5)
Brush-On ™ 40 (2)
duoMatrix ™ NEO (5)
Ease Release ™ 2831 (1)
Ease Release ™ 200 (5)
EpoxAcast ™ 690 (1)
FOAM-iT! ™ 10 МЕДЛЕННО (1)
FOAM-iT! ™ 5 (1)
FOAM-iT! ™ 8 (1)
Formlastic ™ 60 (1)
Forton ™ VF-774 (21)
Free Form ™ AIR (1)

Распылитель Kwikee ™ (2)
Mold Max ™ ХОД (1)
Mold Max ™ XLS ™ II (1)
Mold Star ™ 16 БЫСТРО (2)
Mold Star ™ 30 (3)
Plasti-Paste ™ (3)
Plasti-Paste ™ II (3)
PMC ™ -780 СУХОЙ (2)
Rebound ™ 25 (10)
ReoFlex ™ 40 (1)
Silc Pig ™ (3)

Smooth-Cast ™ ONYX ™ FAST (1)
SO-Strong ™ (3)
Воск Sonite ™ (10)
SuperSeal ™ (8)
ЗАДАЧА ™ 16 (2)
THI-VEX ™ (5)
Турбинный смеситель (1)
Универсальный выпуск для пресс-формы (12)
VytaFlex ™ 40 (6)
VytaFlex ™ 60 (4)
XTC-3D ™ (1)

видеоурок (23)
gfrc (13)
заливочная форма (13)
бетонные панели (12)
форма для щетки (11)
мебель из бетона (4)

раковина из бетона (4)
сеялка по бетону (3)
Соотношение смеси 1: 1 (2)
бетонная столешница (2)
каменный шпон (2)
Форма для заливки с полостью (1)

скамейка из бетона (1)
бетонный штамп (1)
бетонный стол (1)
стержневая форма (1)
Заглушка формы (1)
вакуум не требуется (1)
