Медные трубы универсальны и используются повсеместно: в водопроводах, газопроводах, системах отопления. Им не страшна хлорированная вода, поэтому они востребованы в водопроводных сетях. Медь устойчива к коррозии, а срок эксплуатации изготовленных из неё труб достигает 50–100 лет.

Для монтажа трубопровода из медных труб используют соединения нескольких типов. Для этого применяют не только сварку и пайку, но и компрессионные (обжимные) элементы.

Преимущества применения фитингов

Для соединения труб обжимными фитингами не требуется ни высокая температура, ни специальное оборудование. С помощью фитингов можно монтировать трубы в труднодоступных местах. Для этого потребуется набор инструментов из гаечных ключей, калибратора и резака.

В сравнении с пайкой и сваркой, применение компрессионных фитингов сокращает время, требуемое для работы, и уменьшает трудозатраты.

Как работает обжимной фитинг

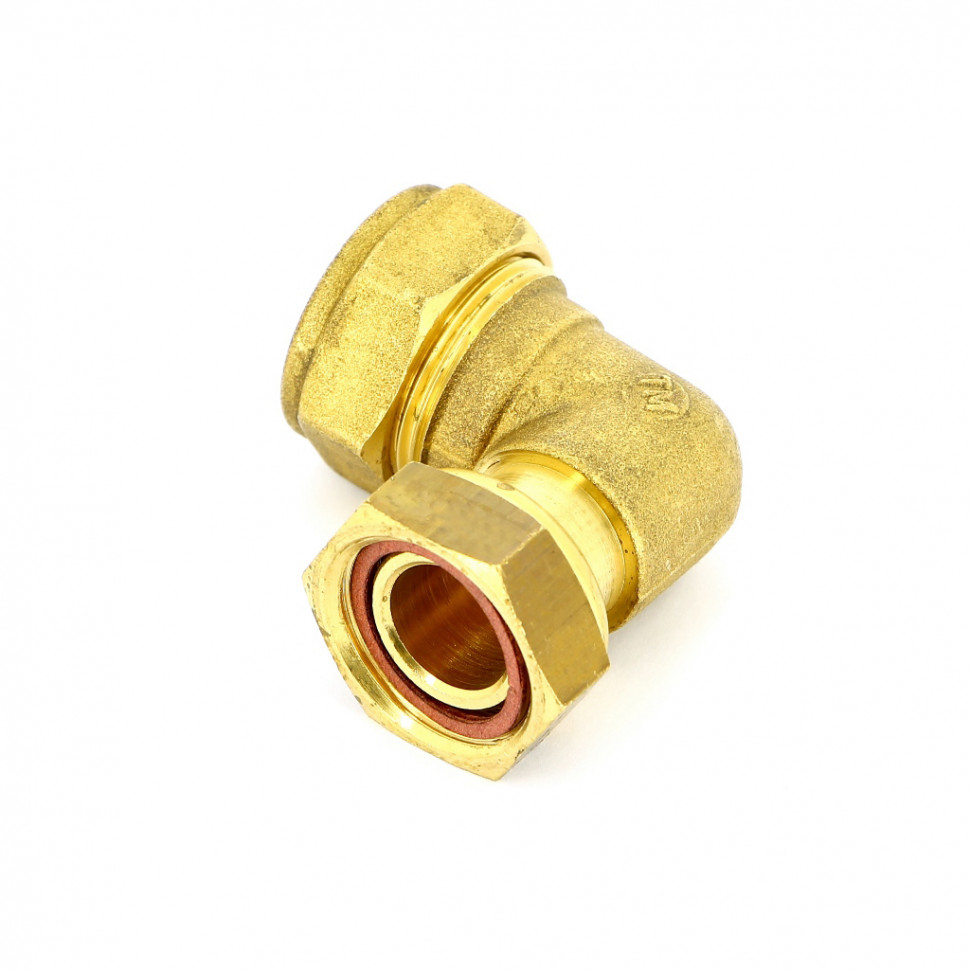

Обжимные фитинги состоят из нескольких элементов, в числе которых:

• корпус;
• одно или два обжимных кольца;
• обжимная гайка.

С помощью обжимных колец создаваемое соединение получается герметичным и устойчивым к вибрационной усталости, воздействию высокого давления Срок эксплуатации качественных фитингов для труб из меди достигает 50 лет.

На что обращать внимание

Выбирая фитинги, отдайте предпочтение тем, у которых соединительные кольца изготовлены из материала ЕРD М, а не простой резины. Они прослужат намного дольше. Для изготовления самих компрессионных фитингов используют латунь, медь, пластик и металл.

Что касается обжима медной трубы, лучшим выбором станут соединительные элементы из латуни.

Разновидности фитингов

В трубопроводных системах используются соединительные устройства следующих видов:

• Тройники. Применяются для создания одностороннего ответвления;
• Крестовины. Используются при монтаже двусторонних ответвлений;
• Муфты. Позволяют соединить два участка трубы одного диаметра;
• Отводы. Применяются для создания поворотов на 45 градусов;
• Заглушки. Монтируются на конце отрезка трубы.

Когда требуется соединить трубы одного диаметра, используют прямые соединительные устройства, для разного диаметра применяют переходные.

Монтаж фитингов на трубы из меди

Для обжима медной трубы не требуется специального оборудования — выполнить монтаж фитингов можно самостоятельно.

Первые используют при монтаже надземных трубопроводных систем из полутвёрдых марок меди. Вторые применяют и для подземных коммуникаций. Они рассчитаны на трубы из мягких и полутвёрдых сортов меди с толстыми стенками.

Монтаж фитингов типа «А»:

1. Выберите элементы нужного размера. Сделать это несложно — соединительные изделия производят по единому европейскому стандарту;

2. Отрежьте трубу нужной длины. Не забудьте удалить заусенцы и проверить срез калибром. Убедитесь, что поверхность чистая, без нет царапин или плохо обработанных краёв. На трубу наденьте обжимное кольцо и смочите место соединения, чтобы уплотнитель не порвался и не сполз;

3. Вставьте трубу в фитинг. После этого заверните прижимную гайку с помощью гаечного ключа.

4. Не забудьте проверить качество соединения. Труба должна быть слабо деформирована — это подтвердит герметичность выполненного соединения.

Монтаж фитингов типа «B»

Фитинги типа «B» монтируются схожим образом. В первую очередь нужно очистить срез трубы от грязи. Чистой должна быть и резьба в фитинга. Чтобы упростить установку фитинга, резьбу можно смазать небольшим количеством машинного масла, а край трубы нужно развальцевать.

Занимаясь монтажом трубопровода, помните, что медь нельзя соединять с нелегированной сталью. Это приведёт к возникновению губительных для соединения электрохимических процессов между металлами. Если избежать разнородного соединения нельзя, стальные трубы должны быть установлены перед медными (по направлению потока).

Фитинги для медных труб под обжим – по типам они бывают резьбовыми и компрессионными; по видам

На чтение 8 мин. Просмотров 1.8k. Обновлено 25 ноября, 2020

Медные трубопрокатные изделия давно считают универсальным решением. Их применяют везде: при прокладки водопроводов, газопроводов и отопительной магистрали.

Эти изделия не подвержены влиянию хлорированной воды, и это становится важным фактором при выборе их для работы.

Для укладки городской водопроводной магистрали являются оптимальным вариантом. Ведь, медные участки не подвергается влиянию коррозии и служит длительное время.

Укладка магистрали из таких труб выполняется путем различных вариантов соединений. Это: пайка и сварка, а также используя фитинги для медных труб под обжим.

Достоинства и минусы этих деталей

Соединять трубопроводы фитингами под обжим очень легко. При таком способе не понадобиться использовать высокую температуру, или брать в работу специальное оборудование.

Так укладывают трубы даже в местах трудного доступа. Такая работа нуждается в следующих инструментах:

• Гаечный ключ;
• Калибратор;
• Резак.

Если сравнить время и затраты труда на эту работу, то они небольшие. А проложенный трубопровод выходит герметичным и, служащим длительное время.

Но, как бы ни была хороша такая система, она все-таки имеет недостатки. Фитинг под обжим необходимо постоянно проверять и подтягивать. По этой причине, их не рекомендуют укладывать под бетон.

А еще эти детали рассчитывают на работу системы с невысоким давлением. Если сравнивать их надежность с пайкой, то у данных фитингов она меньше.

Соединение, смонтированное с обжимными фитингами, становится конструкцией, которую используют многократно.

Ее можно собрать и разобрать. Но, каждый последующий монтаж и демонтаж будет влиять на ее прочность.

Как устроен и работает фитинг под обжим

Это устройство включает в себя:

• Корпус;
• Обжимную гайку;
• Обжимное кольцо. Зачастую ставят одно или два кольца. Они повышают герметичность стыка, и обеспечивают противостояние высоким давлениям. Также это продлевает длительность использования конструкции.

ВАЖНО! Рекомендуют приобретать детали, в которых уплотнением служит не простая резина, а ЕРD М. Такие изделия выдержат более длительный срок.

Для производства этих элементов применяют:

• Латунь;
• Медь;
• Пластик;
• Металл.

Для медных трубопрокатных изделий чаще всего используют латунные фитинги. Их просто обрабатывать и они отличается невысокой стоимостью, если сравнивать его с медной продукцией.

А прочность латуни равняется нержавеющей стали, и укладывается она куда легче. Чтобы увеличить устойчивость фитингов из латуни, их покрывают никелем.

Покупая такие детали, необходимо учесть их вес (не берите легкие элементы). А еще специалисты рекомендуют приобретать их у известного изготовителя.

Так финансы не будут потрачены попусту, а магистраль будет работать бесперебойно и надежно.

Виды фитингов под обжим

Видео

Эти устройства бывают следующих видов:

• Тройник. Для монтажа ответвлений в одну сторону;
• Крестовина. Для устройства ответвления в две стороны;
• Муфта. Используется для того, чтобы соединять заготовки трубопроката, которые имеют одинаковые диаметры;
• Отвод. Применяют, чтобы образовался поворот;
• Заглушка. Ставится на конец отрезанной заготовки.

Для стыка труб, которые имеют одинаковые диаметры, применяют прямые детали, а для различных диаметров пользуются переходным вариантом.

По типам их делят на:

• Резьбовые;
• Компрессионные;
• Капиллярные;
• Пресс-фитинги;
• Самофиксирующиеся.

Резьбовые элементы

Устроены они просто и прочно, их конструкция не нуждается в доработках. Оптимальным вариантом этих деталей являются латунные фитинги. Они отличаются повышенным противостоянием к коррозии, и ставятся в тех местах трубопровода, где требуется фиксация к стене.

ВАЖНО! Комбинировать такие фитинги с трубопроводами из пластика, металлопластика и меди не рекомендуют. Потому, что во время закручивания, эта деталь может запросто смять заготовку из указанных материалов.

Компрессионные

Возникают ситуации, когда пользоваться открытым огнем нет возможности, тогда ставят компрессионные фитинги на медные трубопроводы. Они позволяют без труда производить работу с  заготовками неодинакового диаметра, и материал при этом может быть разным.

Они бывают из:

• латуни;
• меди;
• металлопластика;
• пластика;
• стали.

На них имеется кольцо под обжим, оно крепит деталь к трубе и создает достаточно герметичный стык. Данное кольцо затягивают ручным методом, с помощью гаечного ключа и гайки соединения.

ВАЖНО! С этими элементами очень комфортно работать в зонах с затрудненным доступом.

Капиллярные соединительные элементы

Они больше остальных подойдут для трубопрокатных изделий из меди и стали. Они на внутренней стороне под нарезанной резьбой имеют очень тонкую проволоку из меди, олова, или серебра. Эта проволока и становится припоем.

Видео

Заготовку, которую покрыли флюсом, вставляют в фитинг. Горелкой разогревается место стыка. Нагрев выполняется до того времени, пока расплавленный припой не наполнит пространство.

После этого стык оставляют, ему необходимо остыть. Через некоторое время место стыка чистят специальными чистящими средствами для работы с медью.

Описанное соединение считают самым надежным, и для изделий из меди оно подходит лучше остальных.

Пресс-фитинги

Их для медных труб применяют редко. Чаще берут для работ с металлопластиковыми и пластиковыми изделиями. И используют в работе эти элементы тогда, когда нельзя выполнить пайку.

Если сравнить это соединение с фитингом под обжим, то прочность конструкции в данном случае выше. Но, для данной работы понадобиться пресс.

Этот факт становиться причиной того, что их применяют только в массовом строительстве.

Самофиксирующиеся соединители

Видео

Самофиксирующиеся элементы представляют собой устройства механического типа. В его основе находятся внутренние кольца, и на одном из этих колечек есть зубцы. Они от придавливания ключом-съемником плотно заходят в другое кольцо.

Этот вид стыка отличается надежностью и прочностью. Применить эту деталь можно не один раз, потому, что при помощи ключа-съемника, она очень просто снимается.

Этот вид фитингов производят из меди, и он отлично скрепляет заготовки любых видов сечения и отличающихся материалов. Это очень удобный способ для магистрали из различных трубопрокатных изделий и фитингов.

Как монтируют фитинги под обжим на медную трубу

Видео

Сразу нужно заметить, что этот тип соединения не нуждается в специальном оборудование, и его можно произвести самому.

По евростандартам, соединители под обжим делят на два вида и обозначают маркировку буквой А или В.

Вид А. Применяют исключительно для укладки наземных трубопроводных сетей, созданных из полу твердых видов меди, или из нержавейки.

Вид В. Его используют для наземной и подземной коммуникационной системы, созданные из мягких и полутвердых видов меди с толстостенными трубами.

ВАЖНО! Чтобы получить очень надежный стык, необходимо действовать четко по определенным правилам и инструкциям.

Как монтируют фитинги под обжим вида А:

Видео

• Подбирается элемент необходимого размера. Это выполнить просто, потому, что все соединительные конструкции производятся по одному евростандарту;
• Отрезается заготовка трубы необходимого размера и на ней удаляются заусеницы. Срезы проверяют калибром. С заготовки удаляется загрязнение, зачищаются плохо обработанные края и повреждения. На заготовку одевают кольцо обжима.

СОВЕТ. Место соединения рекомендуют намочить водой, так не сползет и порвется уплотнитель;

• Конец трубы до упора вводится в соединител. После этого заворачивается прижимная гайка. Ее вначале крутят руками, а потом берут гаечный ключ.

СОВЕТ. Силы при этих действиях чрезмерно прикладывать не нужно. Герметичность соединения от этого не повысится. Если для работы используются дешевые детали, то есть риск выдавить кольцо, и тогда стык не будет надежным.

После такой работы, труба может быть немножечко деформирована. Это будет подтверждать то, что соединение проделано герметично.

Как монтируют обжимные фитинги вида В

Видео

Этот вид соединительных элементов под обжим монтируют почти по такой же схеме, как и в первом случае. Место среза тщательно чистят от грязи. Резьба тоже должна быть без грязи. Допускается только незначительная смазка резьбы машинным маслом.

Так легче будет завернуть трубу. Нужно контролировать то, чтобы конус уплотнения прижимался к внутренней стороне заготовки, а край самой заготовки обязательно нужно развальцевать.

Необходимо правильно выбрать ключ. Он не должен расшатываться, такое приведет к повреждению гайки. Например, для диаметра 54 мм, понадобиться ключ на 750 мм.

Особенности соединения данных фитингов с трубами

Видео

Стоимость магистрали из медных труб высокая, поэтому при покупке материалов советуют соблюдать такие правила:

• Нужно отдать предпочтение однородным материалам, так вся конструкция прослужит дольше;
• Не стоит комбинировать медь и нелегированную сталь. Электрохимические процессы между ними на соединение действуют губительно. При этом элементы из стали покрываются ржавчиной;
• Если без использования разнородных материалов обойтись нельзя, то изделия из стали монтируют перед медными по направлению движения жидкости;
• Медные трубы отлично сочетаются с элементами сети их ПВХ. В этой ситуации нет негативных последствий.

Используем пайку

Видео

Фитинги под обжим для медных труб изготавливают различных диаметров, это позволяет монтировать любые системы.

Для отопительных сетей и водопровода применяют трубопрокатные изделия небольшого диаметра, и их соединяют пайкой. Эта работа не потребует много свободного места.

Применение обжимных вариантов для медных труб позволяет проложить хорошую магистраль с небольшими затратами сил и времени.

Фитинги под пайку очень легко соединять низкотемпературной и высокотемпературной пайкой. Эти детали соединения позволяют решить конструкторские решения повышенной сложности.

Видео

А гибкость меди позволяет избежать лишнего количества стыков и коленей. Она довольно жесткий, но пластичный материал, и система из него выходит надежной и устойчивой к влиянию внешних факторов.

Фитинги для медных труб под обжим, применяют очень часто, потому, что это выгодно и удобно. Только не стоит экономить на качестве материалов. Иначе очень быстро трубопровод придется ремонтировать.

Ответственное отношение к выбору и установке комплектующих деталей, станет залогом того, что магистраль прослужит очень длительный период времени.

виды и 5 методов соединения

Медные комплектующие для монтажа трубопроводов не уступают аналогам из других материалов, а по долговечности и устойчивости к температурам – даже опережают. Однако надежность и функциональность коммуникаций из меди полностью зависит от качества выполнения узлов соединения.

Где применяются медные трубы

Фитинги и трубы из высококачественной меди не уступают по техническим качествам комплектующим для трубопроводов из других популярных материалов. В отличие от сплавов на основе железа, медь совершенно не ржавеет. Кроме того, она не боится ультрафиолета, экстремально низких и высоких температур, тогда как для полимерных соединений одинаково губительны солнечный свет, мороз и сильный жар. Медные трубы мало весят, просты в транспортировке, хранении и монтаже.

Все эти положительные качества позволяют трубной продукции из меди сохранять популярность в качестве комплектующих для монтажа систем:

• горячего и холодного водоснабжения,
• кондиционирования воздуха,
• газораспределения,
• отопления.

Особенности соединительных элементов для медных труб

Так как комплектующие из меди применяют в сферах, где недопустимы даже малейшие утечки, к узлам медных трубопроводов предъявляются высокие требования. При соединении труб важно обеспечить не только максимальную надежность и герметичность, но и предотвратить химические процессы, которые негативно повлияют на состав рабочей среды и состояние трубопровода.

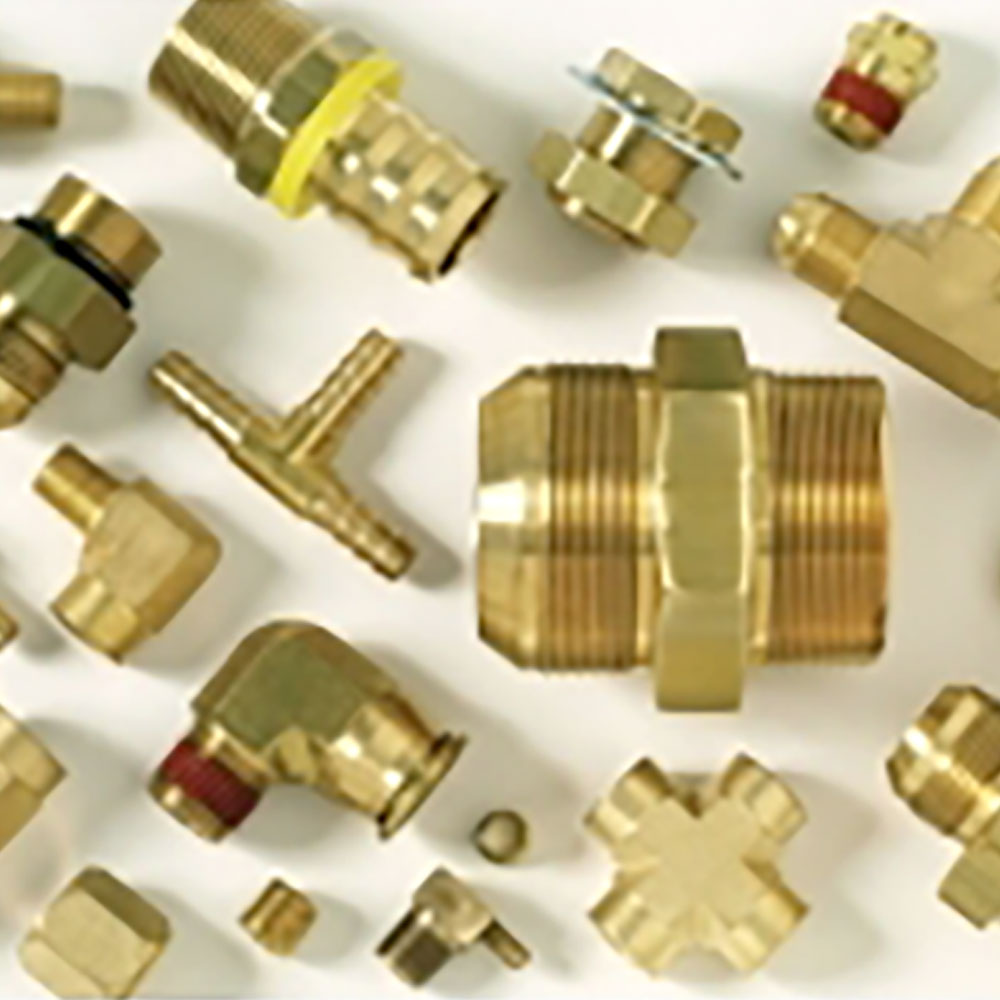

Для монтажа трубопровода можно использовать фасонные элементы из разных материалов:

• Медные. Это наилучший вариант – трубы и фитинги на узловых участках будут одинаково реагировать на температурные колебания, что снизит вероятность разгерметизации узлов. Кроме того, все комплектующие из меди, в том числе и соединительная арматура, делаются тонкостенными, так как медь не подвержена коррозии и не нужно при изготовлении изделий закладывать запас толщины. Чем тоньше стенки, тем легче фитинг, поэтому медная арматура – одна из самых легких, а значит, оказывает на трубопровод минимальную нагрузку.
• Стальные нержавеющие. Такие фитинги универсальны и подходят для соединения между собой медных изделий и для образования перехода между трубами из разных материалов. Однако из-за разницы в температурном расширении этих материалов может произойти разгерметизация узлов. Кроме того, нержавеющая сталь под воздействием горячей или химически агрессивной рабочей среды хоть и медленно, но разрушается.
• Латунные. Арматура из латуни, как и из нержавейки, универсальна. Латунные фитинги для соединения медных труб предпочтительнее стальных, так как ближе по температурному расширению и сроку эксплуатации.

Обратите внимание! Для сопряжения труб из меди нельзя применять фитинги из черной стали, даже если она хромирована или оцинкована. С нелегированной сталью медь вступает в реакцию, в результате которой фасонный элемент может разрушиться.

Виды фитингов

Вся соединительная арматура разделяется на несколько видов по выполняемым функциям:

• Прямые – для прямого соединения двух труб одного диаметра. Называют такие фитинги муфтами, корпус обычно имеет форму цилиндра.
• Переходные – для прямого соединения двух труб разных диаметров. Переходники, или редукторы, имеют сложную форму: два коротких разноразмерных цилиндра соединены усеченным конусом.
• Угловые, или поворотные, – для соединения одинаковых труб под углом. Такие фитинги называют отводами или уголками, угол изгиба корпуса – от 15 до 90 градусов.
• Разветвительные – для объединения двух и более потоков или разделения одного потока на несколько. Корпуса тройников имеют три патрубка, диаметры которых могут различаться. Корпуса крестовин состоят из четырех или более патрубков, соединенных под прямым углом.
• Герметизирующие – для перекрытия свободных патрубков. Эти фасонные элементы, называемые заглушками, представляют собой крышку или пробку.

Особенности разных методов соединения

Монтаж узлов на медных трубопроводах выполняется следующими способами:

• сварной – с нагревом до температуры, близкой к температуре плавления,
• капиллярный – пайка при невысокой температуре,
• резьбовый – скручивание на резьбу,
• обжимной – с применением компрессионных фитингов,
• опрессовочный – с помощью пресс-фитингов и пресс-клещей.

Обратите внимание! Сварной и капиллярный методы применимы только для соединения медных труб между собой или с медными фитингами. Резьбовые, обжимные и пресс-фитинги можно использовать не только медные, но и стальные или латунные.

Каждый из методов имеет нюансы проведения монтажных работ и особенности получаемых узлов. Сварка и пайка позволяют образовать надежные неразъемные узлы, но для их выполнения необходимо сварочное оборудование, а его применение не всегда возможно. Остальные способы можно применять для монтажа медных трубопроводов в помещениях, где проведены отделочные работы, в непосредственной близости от других коммуникаций, в том числе рядом с газовыми трубами.

Сварное соединение медных труб

Сварка трубной продукции из меди производится только встык.

Работы выполняются в следующем порядке:

1. Под соединяемые элементы прокладывают асбестоцементные листы, чтобы снизить потери тепла и ускорить нагревание трубы и фитинга.
2. Торцы фитинга и трубы нагревают газовой горелкой, работающей на высокой мощности.
3. Стыкуют оплавленные срезы и плотно прижимают их друг к другу, избегая перекосов.
4. Остывший шов проковывают, чтобы снизить зернистость образовавшегося грата.

Обратите внимание! Медь легко остывает, поэтому нагрев и соединение следует проводить максимально быстро. Если свариваются толстостенные трубы, подключают вторую горелку, которой подогревают оплавленные срезы, не давая им остыть.

Капиллярное соединение или пайка

Более популярным, чем сварка, методом монтажа медных узлов является пайка. Во-первых, этот метод не требует сильного нагревания соединяемых деталей и последующей проковки шва. Во-вторых, нет ограничений по времени работ, так как нагревать нужно не трубы и фитинги, а припой – тонкую проволоку из технической меди.

Выполняется соединение в несколько шагов:

• Вставляют трубу в раструб фитинга.
• Нагревают место соединения, нанося припой на трубу вдоль края надетого на нее раструба.
• Расплавленный припой поднимается по зазору между медными элементами, равномерно заполняя его.
• Дают образованному узлу остыть.
• После остывания очищают наружную часть соединения от остатков припоя при помощи чистящего средства. Внутренности трубопровода с этой же целью промывают водой сразу или по окончании монтажа всех узлов.

Обратите внимание! Название способа происходит от капиллярного эффекта – жидкость может преодолевать силу тяжести и двигаться вверх между двумя поверхностями при определенной дистанции между ними. Расплавленная медь является жидкостью и поэтому поднимается между стенками трубы и фитинга. Однако для этого метода необходимо, чтобы соединяемые элементы трубной сети имели раструбы, обеспечивающие необходимый зазор.

Использование резьбовых фитингов

Самым простым является соединение на резьбу, выполняемое, если нужно образовать разъемный узел. Чаще всего для этого способа применяются стальные и латунные фитинги, которые могут иметь внутреннюю или внешнюю резьбу.

Выполняется монтаж следующим образом:

• Наматывают на внешнюю резьбу фитинга или трубы ФУМ-ленту.
• Вкручивают элемент с внешней резьбой внутрь элемента, имеющего внутреннюю, вручную.
• Завинчивают фитинг до упора при помощи гаечного ключа.

Обратите внимание! Резьбовые узлы склонны к разбалтыванию в ходе эксплуатации и требуют периодического подтягивания. Поэтому их можно устанавливать только на тех участках трубопровода, которые доступны для профилактики.

Обжимные фитинги

Компрессионная арматура состоит из корпуса с внешней резьбой на штуцерах, обжимной гайки и одного или двух обжимных колец. Суть метода соединения заключается в том, что торцевую часть трубы зажимают между штуцером фитинга и обжимной гайкой. Удобен этот способ тем, что проводится без нагрева, без специальных инструментов – достаточно разводного ключа, этим же ключом при необходимости можно демонтировать узел. При этом надежность компрессионного узла гораздо выше, чем у резьбового. Обжимные фитинги производят из различных материалов, но для соединения медных труб применяются только те, у которых обжимные кольца изготовлены из меди.

Соединение выполняется в следующем порядке:

1. Снимают с фитинга и надевают на трубу обжимную гайку, сдвигают ее в сторону от края.
2. Поочередно выполняют эти же действия с обжимными кольцами.
3. Вставляют в трубу штуцер фитинга.
4. Поочередно сдвигают к корпусу фитинга кольца и навинчивают гайку.
5. Затягивают обжимную гайку ключом.

Обратите внимание! Приложение избыточного усилия при затягивании обжимной гайки может привести к деформации трубы или срыву резьбы фитинга.

Особенности применения пресс-фитингов

Опрессовка напоминает обжимной метод соединения, но для выполнения опрессовочного узла необходим пресс-фитинг и пресс-клещи.

Фитинг для опрессовки состоит из корпуса с гладким или ребристым штуцером, фиксирующего кольца и пресс-кольца.

Порядок монтажа узла:

1. Надевают на трубу пресс-кольцо и фиксирующее кольцо, сдвигают их в сторону от среза.
2. Устанавливают штуцер в трубу.
3. Сдвигают поочередно кольца к корпусу фитинга.
4. Затягивают пресс-кольцо пресс-клещами.

Получаемое соединение является неразборным и по надежности не уступает сварному и капиллярному.

видео-инструкция по монтажу своими руками, особенности изделий для металлопластиковых, полиэтиленовых, стальных трубопроводов, цена, фото

Как устроены обжимные фитинги для медных труб? А аналогичные по функциональности приспособления для стали (обычной и гофрированной нержавеющей), металлопластика и полиэтилена? Если ли у этого класса фитингов какие-то специфические проблемы? Давайте попробуем разобраться.

Обжимной уголок на медном водопроводе.

Медь

То, как выполняется соединение медных труб обжимными фитингами, зависит от типа этих фитингов.

Мягкий уплотнитель

Муфта с мягким уплотнителем.

В этом случае герметичность обеспечивается распиранием резинового или силиконового кольцевого уплотнителя, который зажимается между корпусом фитинга и распорным кольцом при затягивании гайки. Способ сборки соединения, в общем-то, довольно очевиден.

На трубку соответствующего диаметра поочередно надеваются:

1. Накидная гайка.
2. Стопорное кольцо.
3. Уплотнитель.

Затем трубка вводится в корпус фитинга, после чего накидная гайка затягивается – вначале от руки, потом на 1-2 оборота с помощью пары разводных или рожковых ключей. Один фиксирует положение корпуса, второй вращает накидную гайку.

Достоинства такой схемы соединения очевидны: оно не требует подрезки и калибровки края трубы и может быть выполнено своими руками с использованием самого простого инструмента.

Цена простоты монтажа – довольно умеренная надежность: при значительных механических нагрузках вырвать трубу из соединения вполне реально. Откуда взяться нагрузкам? Навскидку – хотя бы при гидроударе, сопровождающем подачу воды; впрочем, игры детей активного возраста как минимум не менее разрушительны для сантехники.

Раструбное соединение

Муфта с раструбным уплотнением.

Вторая схема соединения предназначена для отожженной меди и использует ее пластичность, способность деформироваться под нагрузкой. Герметичность обеспечивается распирающим конец трубы конусом, к которому ее притягивает накидная гайка и уплотнительное кольцо. Соединение прочнее и, что немаловажно, долговечнее: оно сохранит герметичность даже при длительном сильном перегреве, губительном для резины.

Инструкция по сборке соединения в этом случае заметно сложнее.

1. Труба торцуется специальным ножом. Торец должен быть строго перпендикулярен ее оси.
2. Затем на нее сгоняются накидная гайка и уплотнительное кольцо.
3. Край развальцовывается так, чтобы конусный уплотнитель вошел внутрь, после чего он притягивается накидной гайкой и уплотнительным кольцом к корпусу фитинга.
4. Затянутая от руки гайка подтягивается парой ключей. Не перестарайтесь с усилием: и сорвать резьбу на латуни фитинга, и разорвать накидную гайку достаточно легко.

Металлопластик

Как устроены обжимные фитинги для металлопластиковых труб?

На фото – уголок для крепления настенного смесителя.

Труба отличается от большинства альтернативных решений невысокой кольцевой жесткостью. Это ее свойство компенсируется штуцером, который используется в качестве оправки: разрезное кольцо обжимает край металлополимерного трубопровода на его поверхности.

Дополнительно герметизируют соединение:

• Шайба из фторопласта между торцом трубы и опорной площадкой фитинга. При затягивании гайки торец прижимается к ней стягивающимся разрезным колечком.
• Пара кольцевых прокладок, надетых на штуцер в проточенных на его поверхности бороздках.

Как монтируются обжимные фитинги на металлопластиковые трубы?

1. Труба торцуется ножом для резки металлопластика.

Впрочем: автор прекрасно обходится болгаркой с режущим кругом по металлу.
Главное – сделать рез, строго перпендикулярный к продольной оси.

2. Она калибруется любым предметом соответствующего диаметра. Цель – устранить овальность вблизи торца.
3. С внутренней стороны снимается фаска. Эта простая мера поможет не замять резиновые уплотнительные кольца.
4. На трубу сгоняются накидная гайка и разрезное кольцо, после чего она надевается на штуцер. Резиновые колечки можно предварительно смазать жидким мылом. Главное – не порвать их и не сместить к шайбе.
5. Разрезное кольцо смещается к торцу, после чего затягивается накидная гайка – вручную, потом парой ключей.

Сталь

Обжимные фитинги для стальных труб – обычных, из черной и оцинкованной стали, и выполненных из гофрированной нержавейки – устроены практически одинаково. Собственно, их конструкция в точности повторяет уже изученные нами приспособления для соединения твердой меди: те же накидные гайки, стопорные кольца и кольцевые уплотнители.

Компрессионный переходник с трубы диаметром 1/2 дюйма на трубную резьбу того же диаметра.

Аналогичное по функциональности приспособление для гофрированной нержавейки.

Как монтировать такое соединение в случае трубы из черной стали?

1. Поверхность трубы тщательно зачищается от наслоений краски и ржавчины. Работу несложно выполнить острым ножом.
2. Если присутствует овальность – она устраняется. При некотором навыке для этой цели можно использовать обычный газовый ключ.

Обратите внимание: он может оставить на поверхности глубокие царапины, что недопустимо.
Если это произошло, не поленитесь убрать замятия напильником.

3. Последовательно сгоните на конец трубы накидную гайку, разрезное кольцо и уплотнитель.
4. Вставьте получившуюся конструкцию в корпус и затяните гайку парой ключей.

В случае гофрированной нержавейки, разумеется, первые два пункта можно опустить.

Полиэтилен

Обжимные фитинги для полиэтиленовых труб, в отличие от всех описанных выше, изготавливаются не из металла (латуни, меди или стали), а из того же полиэтилена. Еще одно существенное отличие – в том, что они монтируются без инструментов: гайки затягиваются только и исключительно от руки.

Полезно: максимальный диаметр компрессионных фитингов на полиэтилен с учетом этой особенности ограничен 32 миллиметрами.

Муфта без перехода диаметра.

Устройство соединения практически не отличается от описанных выше: герметичность обеспечивается кольцевым уплотнителем, который при затягивании накидной гайки распирается упорным кольцом. (См. также статью Сливные трубы: особенности.)

Как монтировать соединение?

1. Все поверхности очищаются от загрязнений.
2. С торца снимается наружная фаска. Она позволит трубе войти в фитинг с минимальным сопротивлением.
3. Накидная гайка, упорное и уплотнительное кольца сгоняются от торца трубы, а затем, после того, как она вставлена в корпус, обратно. Резьба, как мы помним, затягивается исключительно от руки.

Проблемы

Разумеется, без них не обошлось. Перечислим наиболее характерные проблемы компрессионных соединений.

Описание	Причина	Устранение
Течь на металлопластике при циклическом нагреве.	При монтаже смещены резиновые кольца. Циклический нагрев привел к деформации обеспечивавшего герметичность полиэтилена на штуцере.	Соединение полностью разбирается и собирается заново с правильной установкой кольцевых уплотнителей.
Течь на фитинге для труб с мягким уплотнителем любого типа.	Уплотнитель частично утратил эластичность.	Замена уплотнительного кольца.
Течь на раструбном соединении медных трубок.	Трещина трубки, надетой на конусный уплотнитель.	Трубка отрезается, заново торцуется и развальцовывается.

Течь из-под гайки на горячей воде – общая проблема компрессионных соединений на металлопластике.

Заключение

Надеемся, что предложенный вниманию читателя материал поможет ему в самостоятельном монтаже и ремонте сантехники. Как всегда, видео в этой статье содержит дополнительную тематическую информацию. Успехов!

Фитинги для медных труб: обжимные, под пайку, пресс-фитинги

Надежность и долговечность труб из меди нашли применение в обустройстве систем кондиционирования, отопления, водопровода, пожаротушения. Для сборки магистралей любой конфигурации используются соединительные элементы – фитинги.

Магазин «Поток холода» предлагает своим клиентам широкую линейку медных фитингов различного типа. Всегда по низким ценам в наличии муфты, переходники, отводы, углы, заглушки, тройники, переходники и петли.

Основные виды соединений фитингов для медных труб

Трубопроводы из меди обладают преимуществом перед аналогами из стали и полипропилена. Отсутствие коррозийных процессов, широкие температурные границы эксплуатации и выдерживание, благодаря пластичности меди, резких перепадов давлений убедили потребителей в правильности их выбора. Для создания разветвлений в трубопроводах необходимы соединительные элементы с такими же характеристиками применения.

Для монтажа медных труб используются следующие виды фитингов:

• Обжимные. Иначе их называют «компрессионные».
• Фитинги под капиллярную пайку.
• Пресс – фитинги.

Выбор соединительного элемента определяется видом транспортируемого вещества по трубопроводам и техническими параметрами эксплуатации медных магистралей.

Фитинги для медных труб обжимные

Данный тип соединения – механический. Вспомогательное оборудование или температурная пайка не применяется. Это дает возможность произвести быстрый монтаж только с помощью разводных ключей.

Компрессионными фитингами соединяются медные трубы при невозможности применения пайки или пресс – инструментов в виду малого рабочего пространства или при наличии ограничения по нормам противопожарной безопасности.

Для соединения медных труб используются обжимные соединительные элементы только из цветных металлов. На практике чаще выбирают латунные изделия.

Конструктивно соединение обжимного фитинга с трубой включает:

• Корпус с нанесенной на краях наружной метрической резьбой.
• Гайка с внутренней метрической резьбой.
• Полимерное уплотнительное кольцо.

Край трубы вставляется до упора в соединительный элемент и производится затяжка гайки разводным ключом. По мере навинчивания гайки, плотность прилегания кольца к трубе увеличивается и создается прочное соединение.

Фитинги для пайки медных труб

Метод капиллярной пайки труб и медных соединительных элементов считается самым надежным, так как в соединении отсутствует полимерный уплотнитель. Свинец или олово в качестве припоя надежно соединяют медные поверхности фитинга и трубы.

Пайка предпочтительна при транспортировке по трубам из меди агрессивных и опасных для человека газообразных или жидких веществ. Подобный вид соединения может выдерживать значительные перепады внутреннего давления в трубопроводах.

Отводы, переходники, петли и углы для пайки медных труб могут быть как однораструбными, так и двухраструбными.

Для осуществления капиллярной пайки необходимы следующие оборудование и материалы:

• Газовая горелка.
• Мелкая наждачка.
• Флюс.
• Припой.

Последовательность соединения с помощью высокотемпературной пайки:

• Поверхности меди, которые подлежат соединению, зачищаются шкуркой
• Очищенные участки меди обрабатываются флюсом.
• Конец трубки вставляется в фитинг.
• Весь выдавленный из соединения флюс удаляется.
• Место контакта нагревается газовой горелкой.
• К зазору между фитингом и медной трубой подносится припой.
• Припой заполняет все внутреннее пространство между поверхностями соединительного элемента и трубки.

Данный вид соединения выбирается при монтаже систем кондиционирования. Штат «Потока холода» включает специалистов, которые могут профессионально выполнить соединение медных изделий с использованием капиллярной пайки.

Пресс-фитинги под медную трубу

Этот вид соединения использует такое свойство меди как пластичность. Для фиксации трубы в пресс – фитинге требуется только специальное электрическое оборудование.

В конструкцию соединительного элемента включены уплотнительные кольца из полимера. Следует помнить, что для создания трубопроводов для транспортировки газа цвет полимерного материла пресс – фитинга будет желтый, а для воды – черный.

После установки края медной трубки в фитинг, производится прессование этого соединения пресс – инструментом. По завершении процесса на поверхности соединительной части остаются шесть или восемь граней.

Фитинги для медных труб кондиционеров в «Потоке холода»

Магазин предлагает своим клиентам прошедшие испытание временем медные фитинги китайской компании Long Term. Изделия безупречно выполнят свою задачу по созданию трубопроводов любой сложной конструкции.

Покупатели приобретут в «ПХ» качественную продукцию из Китая по минимальным ценам. Оптовые цены помогут клиентам магазина дополнительно сэкономить денежные средства.

Магазин «Поток холода» занимает ведущее место на российском рынке продаж и монтажа систем кондиционирования.

https://монастырёв.рф/

Медные трубы и фитинги для водопровода и отопления: обжимные, пресс, под пайку

Решив приобрести медные трубы и фитинги для водопровода или отопления, следует готовиться к значительным расходам, однако, однажды инвестировав средства в покупку и установку такой конструкции, вы обеспечиваете долговечность и надежность ее работы. Стоимость медных изделий высока, но она окупается в процессе эксплуатации благодаря отличным техническим характеристикам. Выбор и монтаж систем из меди имеют свои особенности, которые следует учитывать для того, чтобы они оправдали себя и работали эффективно и безотказно.

Преимущества и недостатки медных коммуникаций

Медные трубы для водоснабжения способны выдерживать большие нагрузки и воздействие внешних факторов практически без ограничения по времени. При этом большой (по сравнению с другими материалами) срок службы не снижается. Для того, чтобы оценить преимущества медных труб, достаточно подробно изучить технические характеристики материала.

• Температурный диапазон, приемлемый для эксплуатации медных изделий – от -200° C до +250° C.
• В отличие от многих материалов при воздействии низких температур прочность и пластичность меди не снижаются, а напротив, возрастают.
• Медь устойчива к коррозии, воздействию ультрафиолета, не подвержена разрушению многими агрессивными химическими соединениями.
• Монтаж медных трубопроводов легче в сравнении с конструкциями из других металлов благодаря мягкости, податливости и пластичности материала.
• Гладкая внутренняя поверхность труб (коэффициент шероховатости ниже, чем у пластика) минимизирует вероятность образования отложений.
• Медь обладает бактерицидными свойствами, что позволяет трубам снижать содержание микрофлоры в воде.
• Медные трубы выглядят красиво, что позволяет не маскировать их, а выбрать открытую прокладку, обыграв этот элемент и сделав его элементом дизайна.

По сути, единственным существенным недостатком медных коммуникаций является их высокая стоимость. Кроме этого, нужно также отметить определенную сложность в монтаже и то, что медные трубы для устройства водопровода несовместимы с трубопроводами из других металлов, в частности, со стальными, так как подобное соседство вызовет электролитическую реакцию, что, в свою очередь, приведет к коррозии. Выходом из такой ситуации могут служить специальные переходники.

Виды медных труб

Варианты медных труб и фитингов для водопровода представлены на рынке в большом ассортименте, поэтому для правильного выбора следует подробно ознакомиться с классификацией изделий.

В зависимости от технологии, применяемой при производстве, различают следующие виды:

Неотожженные медные трубы штампуются или изготавливаются методом проката. Они отличаются высокой прочностью на разрыв (до 450 МПа), но имеют меньшую пластичность, чем их аналоги, изготовленные по другой технологии.

Для того, чтобы получить отожженные трубы, изделия на этапе производства нагревают до +700° C, после чего медленно снижают температуру. Такая закалка повышает пластичность изделий, но несколько снижает их прочность. Монтаж отожженных труб намного проще благодаря мягкости и податливости материала.

Качества и характеристики медных изделий можно определить по их маркировке. Следует помнить, что один и тот же материал с идентичными свойствами может маркироваться по-разному в соответствии с различными стандартами.

• Буква М, W (r, F22) обозначает мягкий материал, трубопроводы из которого способны растягиваться по диаметру до 25% без риска появления разрывов или трещин. Медные трубы этого типа легко гнутся, а при монтаже могут соединяться холодным методом без применения фитингов. Материал подходит для систем водоснабжения и отопления (напольного или панельного).
• Буква П, НН (z) – маркировка полутвердой меди. Увеличение по диаметру без появления дефектов – до 15%. Пластичность ниже, чем у мягких изделий. Для безфитингового монтажа изделия подвергают нагреву. Гибка осуществляется при помощи специального оборудования (трубогиба).
• Буква Т, Н (z6, F30) – твердые медные трубы, раздающиеся по диаметру только при нагреве.

Трубы из меди марок П и Т обладают повышенной прочностью и рекомендуются к установке в системах, испытывающих значительные нагрузки. Предпочтительно выбирать твердые и полутвердые изделия для систем с минимальным количеством поворотов.

Соединение медных трубопроводов

Существует несколько способов соединения медных труб при помощи фитингов:

• пайка,
• обжим,
• компрессионные и резьбовые разъемные соединения, а также, с использованием пуш-фитингов.

Для всех типов фитингов критериями выбора служат:

• диаметры (внутренний и наружный),
• длина гладкого конца,
• глубина раструба (раструб для монтажа имеется у фитингов для всех типов соединений, а калибровка раструба упрощает монтажные работы),
• величина зазора между трубой и фитингом.

Фитинги под пайку

Фитинги для медных труб под пайку отличаются низкой (по сравнению с моделями для других способов соединения) стоимостью. Отчасти это объясняется простотой их конструкции и использованием только одной марки меди для всех типоразмеров.

Пайка медных труб может осуществляться холодным и горячим способом.

• При высокотемпературном соединении используют укороченные фасонные фитинги, которые не подходят для газовых коммуникаций из-за небольшой толщины полосы спая, однако хорошо зарекомендовали себя при создании отопительных и водопроводных систем.
• Низкотемпературная капиллярная пайка требует применения специальных фитингов. Особенность их конструкции заключается в наличии специальной канавки, выполненной по окружности в месте соединения. В канавку на этапе производства вкладывается припой, благодаря чему заметно упрощается и ускоряется процесс монтажа. При монтаже такой фитинг надевается на трубу, кромка которой покрыта флюсом. После этого достаточно прогреть место соединения с помощью горелки для получения прочного стыка.

Обжимные соединения

Технология выполнения обжимных соединений основана на пластичности меди и ее податливости при механическом воздействии. При монтаже обжимные фитинги для медных труб сначала соединяются с трубами, после чего специальными клещами сжимается место соединения, стык уплотняется. Герметичность такого соединения обеспечивается наличием вкладки. Уплотнительное кольцо располагается по контуру гребня фитинга. Пресс фитинги для труб из меди после обжима способны вращаться, при этом соединение сохраняет свою герметичность. Место соединения после обжима может иметь шести- или восьмигранный профиль в зависимости от вида используемых клещей. Для получения надежного неразъемного герметичного соединения сила обжима должна составлять порядка 32 кН.

На заметку: Фитинги под обжим в зависимости от конструкции могут иметь одинарный или двойной контур для обжатия.

Особенности монтажа

Когда выполняется соединение труб обжимными фитингами, на собранной конструкции без использования специальных технологий нельзя было бы отличить обжатые стыки от тех, которые еще не обрабатывались клещами и просто соединены между собой. Для того, чтобы упростить монтаж и снизить риск пропуска, который приведет к протечке во время эксплуатации, современные производители используют различные способы маркировки. Для этого фитинги снабжаются пластиковыми кольцами, разрушающимися при обжиме, рельефными заминающимися при опрессовке гребнями и т.п. Таким образом появляется возможность легко определить, какое фитинговое соединение уже обжато и является неразъемным и герметичным, а какое еще требует обработки.

Разновидностью пресс-фитингов являются фитинги, снабженные обжимными гильзами. Они используются для соединения мягких медных трубопроводов и представляют собой штуцеры с двойными уплотнительными кольцами. В такой фитинг вставляется труба с толщиной стенки не более 0,3 мм и пластиковым покрытием поверхности, после чего при помощи клещей производится деформация соединения. Специалисты рекомендуют использовать такие медные трубы и фитинги для отопления, в том числе, панельных систем и систем «теплый пол».

Также существуют самофиксирующиеся фитинги (пуш-фитинги), для монтажа которых не требуется вообще никакого дополнительного инструмента.

А вы знаете, какие бывают пластиковые трубы для водоснабжения? Информация об этом есть в нашей статье-обзоре.

О том, как проводится соединение металлопластиковых труб пресс-фитингами, мы рассказали в отдельном материале.

А способы соединения металлических труб с пластиковыми описаны тут.

Компрессионные фитинги

Компрессионное соединение при помощи фитингов выполняется при помощи плоского гаечного ключа. Фитинг представляет собой конструкцию, состоящую из:

• корпуса (он выполняется из латуни или бронзы),
• зажимного кольца (медь или латунь),
• накидной гайки.

Если соединение труб обжимными фитингами является неразъемным, то компрессионные фитинги для медных труб являются многоразовыми и после демонтажа могут быть использованы повторно. Но отметим, что повторная установка фитингов влияет на надежность соединения. Кроме того, монтаж при помощи компрессионных фитингов отличается простотой и высокой производительностью работ.

Резьбовые фитинги имеют классическую конструкцию, а монтаж с их помощью выполняется так же, как и резьбовые соединения при помощи фитингов для труб из других материалов.

Медные трубы и фитинги

Современные технологии производства позволяют изготавливать медные трубы и фитинги для медных труб с достаточно большим сроком службы, равным сроку службы здания, в котором они устанавливаются – 50 лет. Обычно материалом для таких труб служит медь, раскисленная фосфором. В международных европейских стандартах для данного материала, обладающего повышенной устойчивостью к коррозии, принято обозначение CuDНР. Температура плавления такой меди более тысячи градусов, благодаря чему крепление медных труб может производиться при помощи как низкотемпературной, так и при помощи высокотемпературной пайки, в т.ч. и капиллярным методом.

В различных системах применяют медные трубы двух разных типов: труба медная отожженная и труба медная неотожженная.
Труба медная отожженная проходит специальную термообработку – отжиг, – вследствие чего повышается их мягкость и пластичность, такие трубы легче монтировать. Труба медная неотожженная менее гибка, но более прочная.
Труба медная отожженная поставляется свёрнутой в бухты, преимущественно длиной 15.25м или 30.5м. Труба медная неотожженная поставляется прямыми отрезками от 1 до 10 метров.

Труба медная широко применяется и на производстве, и в жилых помещениях: системы водоснабжения, как холодного, так и горячего, отопления, вентиляции, газоснабжения. Благодаря привлекательному внешнему виду труба медная используется не только при скрытой, но и при открытой прокладке. В отличие от традиционной стальной, труба медная позволяет сделать трубопровод практически любой конфигурации при помощи большого разнообразия соединительных элементов – фитингов. Этому также способствует высокая технологичность медных труб, они достаточно легко изгибаются и режутся.

Следует помнить, что при изгибании трубы медной радиус изгиба был не менее 4 диаметров при использовании специального инструмента – трубогиба, и не менее 8 диаметров при изгибании вручную. Использование трубогиба позволяет избежать образования заломов и сплющиваний, что в дальнейшем не будет менять структуру потока внутри медных труб, и, следовательно, уменьшит вероятность коррозийных повреждений в местах изгибания. Изгиб вручную предполагает только труба медная неотожженная.

Соединение медных труб может производиться несколькими разными способами. Первый – при помощи обжимных фитингов. Обжимные фитинги для медных труб изготавливаются из латуни. Внутри обжимного фитинга находится обжимное кольцо, при помощи которого обеспечивается герметичность соединения. Данный способ соединения имеет свои недостатки и используется в тех случаях, когда невозможно соединение пайкой, например, когда в месте соединения нельзя использовать открытое пламя. Дело в том, что обжимные фитинги для медных труб рассчитаны на меньшее давление, их нужно регулярно проверять и подтягивать, к тому же при затягивании обжимного кольца нужно строго соблюдать количество оборотов (от 0.5 до1.25), указанное производителем, иначе обжимное кольцо прорежет стенку трубы. Такие особенности соединения труб при помощи обжимных фитингов, конечно, понижают надёжность всей системы и требуют постоянного контроля. Если используются обжимные фитинги для медных труб, то без постоянных проверок труба медная водопроводная через некоторое время с большими шансами даст в месте соединения течь.

Медные фитинги под пайку

Альтернативой обжимным фитингам являются фитинги для медных труб капиллярной пайки. Медные фитинги, подразумевающие такой тип соединения, по внутреннему диаметру отличаются от внешнего диаметра трубы на 0,1-0,15мм, за счёт чего при нагревании и контакте с расплавленным припоем возникает капиллярный эффект, припой втягивается в зазор между трубой и фитингом и обеспечивает надёжное соединение. Существуют два вида пайки – высокотемпературный и низкотемпературный. Низкотемпературный метод, называемый ещё мягкой пайкой, предполагает использование обычных припоев и флюсов и используется тогда, когда температура трубопровода при эксплуатации не будет превышать 110°С. Например, мягкая пайка может использоваться, когда соединяют медные трубы для водопровода.

Если эксплуатация трубопровода предполагает более высокие температуры, то используется высокотемпературная – твёрдая пайка при помощи специальных припоев и флюсов. Такой вид пайки может применяться, когда используются медные трубы для отопления и холодильного оборудования.

Медная труба для кондиционеров – это неизменно хороший результат, долговечность и надёжность. Общеизвестно, что медная труба для кондиционеров устойчива как к температурам системы холодоснабжения, так и к ее перепадам. Также медная труба для кондиционеров, как любые трубы из раскисленной меди, кислородонепроницаема и устойчива к агрессивным средам.

Компании «ОСМА» поставляет медные трубы и фитинги известных европейских производителей: KME и Wieland, Viega

Соединение PEX с медными и ПВХ трубами

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и более доступными для тех, кто занимается своими руками. . Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна идти.

Фактически, если ваш дом оборудован коллектором водоснабжения – а не все дома – отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода.«Чтобы пропустить PEX сквозь стену, потребуется гораздо меньше времени на разрыв этой стены по сравнению с другими трубами», – говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или новой установки. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы тоже можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать. Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

Для соединения трубы PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина – к существующей трубе из меди или ПВХ.Соедините две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом месте (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни огня, ни дыма, ни даже специальных инструментов, и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», – говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым вы можете справиться. Начните с ознакомления с вашими вариантами и узнайте, как они подключаются к PEX.

• Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга.PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
• Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки правильного фитинга в конец трубы. Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
• Компрессионные фитинги (например, от Bluefin) включают в себя надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно).Фитинг вставляется в трубу и втулку из PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо для образования плотного уплотнения.
• Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента необходим зажим с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо располагается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
• Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажимов или обжимов для прикрепления фитинга к трубе PEX, медной или ПВХ-трубе. Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы выполняете только несколько соединений.

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе. Традиционные медные соединения требуют пайки или «запотевания», в то время как более новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе.Традиционный способ соединения PEX с медью включает использование резьбового переходника для пота на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения. Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилегал. Затем шов на стыке фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывают небольшой стержень припоя – не содержащий свинца, если по этим трубам будет подаваться питьевая вода.Тепло металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляется резьбовой фитинг из PEX, используя методы, описанные в разделе выше. Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой подход – просто использовать фитинг SharkBite на обеих трубах, которые вы соединяете, о чем мы поговорим дальше.) Просто имейте в виду следующие соображения:

• Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга. (Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
• Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
• Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, это означает, что фитинг ½ “X ½” соединит две трубы ½ “, в то время как фитинг ½” X 3/8 “(также называемый” переходным “фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
• Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местного строительного управления дополнительные правила (например, необходимость проведения осмотров). Если вам неудобно паять, используйте следующий метод.

Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Это оно! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. Выбирая фитинги, дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ, который будет сочетаться с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона – металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом – может сорвать резьбу или даже расколоть пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.)

Фитинг прикрепляется с использованием стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки ПВХ (например, этой грунтовки от Hercules) на фитинг и трубу для очистки и легкого смягчения ПВХ.Клей, используемый для соединения фитингов из ПВХ (также от Hercules), затем наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного фитинга, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ.Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей для ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

Фитинги для гофрированных медных труб: быстрое соединение: ProBite ® Сравнение

Обжимное соединение по сравнению с фитингами быстрого соединения

Благодаря быстроразъемным соединениям для сантехники ProBite ® отпадает необходимость в механизированных обжимных инструментах для герметичного соединения труб без утечек. Наши сантехнические фитинги ProBite® позволяют одним нажатием соединить трубки из меди и полиэтилена. Благодаря нашей технологии Push-to-Connect соединение трубы становится намного проще, чем необходимость обжима каждого фитинга, и не оставляет повреждений трубы.

гофрированный или прессованные сантехнические соединения постоянно создаются из специальной меди фитинги, прикрепленные к медным трубкам с помощью механизированного обжимного инструмента. Тысячи фунт-силы на квадратный дюйм давления необходимо для деформации фитинга сделать водонепроницаемую пломбу. Специальная арматура изготавливается с герметиком. внутри, который скользит по трубке и прижимается к внутренней меди трубку с помощью обжимного инструмента.

Сантехнические фитинги ProBite® – преимущества перед обжимной технологией

Наши сантехнические фитинги с защелкивающимся соединением не требуют опыта обжима и вам не нужны инструменты для обжима для соединения труб.По этой причине, как и по многим другим, неудивительно, почему так много людей переходят на фитинги ProBite ® Push Connect ®.

Основные различия между фитингами Crimp и Push Connect ®:

• Когда обжима, как фитинг, так и трубки имеют прочную форму и должны быть вырезать и выбросить, если требуется удаление. Фитинги ProBite ® Push Connect ® устанавливаются без использования обжимных инструментов. Постоянный герметичное соединение формируется без повреждения фитинга или трубок.
• Если вам нужно снять фитинг, фитинги ProBite ® легко отсоединяется с помощью нашего инструмента для удаления и может быть повторно установлен или использован повторно.
  В отличие от технологии обжимного фитинга, технология быстрого подключения к водопроводу ProBite не требует использования дорогих обжимных инструментов.
• ProBite быстроразъемная сантехническая арматура обеспечивает прочную герметизацию секунд, без особых навыков или необходимого опыта.Пользователи нажимают только на соедините для постоянного уплотнения.
• Обжимные фитинги одноразовые, нажимные фитинги можно использовать повторно. С ProBite, нет повреждений трубопроводов или фитингов.

Можно ли смешивать трубы PEX и медные? – uooz.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Работая над домом, вы можете обнаружить, что у вас есть медная сантехника. Медные трубы уже очень давно надежно используются в домах.Но когда дело доходит до замены или добавления медной сантехники, вам может понадобиться менее дорогая альтернатива, с которой проще работать. Если вы изучали варианты, возможно, вам интересно, можно ли использовать PEX для подключения к медным трубам. Мы провели исследование и приготовили для вас ответ.

PEX хорошо сочетается с существующей медной сантехникой. Нет опасений, что любой из материалов, используемых в трубах любого типа, будет негативно реагировать на трубы другого типа, что делает их очень совместимыми.Два типа труб легко соединяются вместе с помощью нескольких различных типов соединителей, таких как:

• Под пайку
• Соединение нажатием
• Саморезы

PEX прост в использовании для домашних мастеров и часто более доступен, чем медь. Это делает его хорошим вариантом, когда вам нужно заменить часть существующих труб. Есть проверенные и надежные способы объединить их. Ниже мы подробно обсудим шаги по объединению двух типов труб.

Подключение PEX к меди

Ваши нынешние трубы могут быть медными, но, возможно, вы захотите использовать PEX для ремонта или дополнений. Как ты это делаешь?

К счастью, для этого есть несколько вариантов. Каждый тип соединителя требует своего собственного процесса и инструментов для установки, но ни один из этапов не является особенно сложным.

Эти соединители припаиваются к медной трубе, затем вы подключаете другой конец к трубе PEX с помощью обжима или зажима PEX соединения.Вам понадобятся следующие инструменты:

Факел

Щелкните здесь, чтобы увидеть этот факел на Amazon.

Бессвинцовый припой

Щелкните здесь, чтобы увидеть этот припой на Amazon.

Для выполнения этого проекта вам также потребуются следующие инструменты:

• Резак для труб
• A Щетка для очистки труб
• Флюс для припоя
• Инструмент для обжима или зажим
• Режущий инструмент PEX

Помимо инструментов, вам также понадобятся соответствующие адаптеры, например, этот:

Адаптер PEX

Щелкните здесь, чтобы увидеть этот адаптер на Amazon.

И вам понадобятся обжимные или стяжные кольца для PEX, например:

Обжимное кольцо PEX

Нажмите здесь, чтобы увидеть это обжимное кольцо на Amazon.

Кольцо Sharkbite PEX Cinch

Нажмите здесь, чтобы увидеть это кольцо на амазоне.

Чтобы подсоединить латунную трубу к соединителю, выполните следующие действия:

1. Обрежьте медную трубу с помощью трубного ножа.
2. Используйте инструмент для чистки труб, чтобы очистить внешнюю часть трубы и внутреннюю часть соединителя.
3. Нанесите флюс на внешнюю часть трубы и внутреннюю часть соединителя.
4. Наденьте соединитель на трубу.
5. Нагрейте стык горелкой.
6. Нанесите припой на шов, позволяя ему расплавиться и втянуться между трубой и соединителем.

Это обеспечивает соединение на медной трубе. Теперь нам нужно подключиться к PEX.

Чтобы подключить PEX к разъему, выполните следующие действия:

1. Обрежьте PEX режущим инструментом, стараясь получить чистый квадратный срез.
2. Наденьте обжимное кольцо или стяжное кольцо на PEX.
3. Наденьте PEX на разъем.
4. Сдвиньте обжимное кольцо или стягивающее кольцо примерно на 1/8 дюйма от конца PEX и обожмите или стяните, в зависимости от того, какой тип вы выбрали.

Вы можете увидеть процесс в этом видео:

Соединители Push-To-Connect

Эти разъемы не требуют пайки, что значительно упрощает их установку. Некоторые люди беспокоятся о том, насколько хорошо они герметичны и насколько они долговечны, но у них есть хороший послужной список, и они были протестированы и одобрены для использования в подземных и скрытых помещениях в соответствии с правилами сантехники.Однако они намного дороже, чем другие типы разъемов.

С этим типом разъема вам не потребуются принадлежности для пайки, но вам все равно понадобятся следующие инструменты:

• Ножницы для труб
• Щетка для очистки труб
• Резак для PEX

Дополнительно понадобится специальный разъем, например, этот:

Муфта прямая с нажимным соединением

Щелкните здесь, чтобы увидеть этот разъем на Amazon.

Процесс установки намного проще, чем припаивание разъемов.Вот как это сделать:

1. Отрежьте медную трубу с помощью трубного ножа.
2. Используйте инструмент для чистки труб, чтобы очистить внешнюю поверхность трубы.
3. Полностью наденьте соединитель на медную трубу.
4. Обрежьте PEX резаком для PEX.
5. Полностью вставьте PEX в разъем.

Вот и все. Это очень просто и намного быстрее, чем подключение с помощью пайки.

Вы можете увидеть процесс здесь:

Разъемы с резьбой

Винтовые соединители – это почти подмножество соединителей предыдущих типов.Если у вас есть резьбовое соединение на медной трубе, вы можете зацепить его, установив резьбовой соединитель на PEX, например, этот:

Зубчатый наконечник PEX NPT

Щелкните здесь, чтобы увидеть этот фитинг на Amazon.

Вы можете подключить его к PEX, используя те же обжимные или пружинные соединители и инструменты, упомянутые выше.

Вы также можете припаять резьбовой соединитель к медной трубе, если он еще не существует. Вы можете сделать это, используя тот же процесс, который описан выше.Для этого вам понадобится разъем, подобный этому:

Переходник с наружной резьбой

Щелкните здесь, чтобы увидеть этот фитинг на Amazon.

Существуют также версии этих же типов адаптеров с нажимным соединением, которые обычно работают как с PEX, так и с медными трубами.

Соединитель с наружной резьбой NPT

Щелкните здесь, чтобы увидеть этот разъем на Amazon.

Разъем с внутренней резьбой NPT

Щелкните здесь, чтобы увидеть этот разъем на Amazon.

С помощью этих соединителей вы должны установить один на PEX или медную трубу и подсоединить к соответствующему существующему резьбовому соединителю на трубе другого типа.

Как видите, подключить медь к PEX несложно. Есть варианты, соответствующие вашему уровню квалификации и бюджету, какими бы они ни были. Это простой проект, сделанный своими руками, и он обеспечит надежное соединение на долгие годы.

Sharkbite и PEX – одно и то же?

PEX и Sharkbite – это не одно и то же.PEX – это гибкая трубка из сшитого полиэтилена, предназначенная для использования в сантехнике. Sharkbite – это бренд разъемов, используемых в сантехнике, в частности, разъемы типа «нажми для подключения». Иногда они используются на трубах из полиэтиленгликолята, но это не одно и то же.

Прослужит ли PEX столько же, сколько медь?

Никто не знает наверняка, прослужит ли PEX столько же, сколько медь. На это может повлиять множество факторов.

В некоторых случаях медь может быстро подвергнуться коррозии. Сюда входят такие вещи, как неправильный уровень pH в воде или даже кислотный припой, используемый во время установки.

С другой стороны, срок службы медных труб часто превышает 50 лет, что доказано во многих установках, даже на несколько десятилетий старше этого срока. В настоящее время на большинство труб PEX предоставляется 25-летняя гарантия, а на медь – 50-летняя гарантия.

В Европе есть много зданий, использующих PEX, которые не имеют проблем более чем через 30 лет после установки. И у PEX есть преимущество, когда речь идет о замерзших трубах, поскольку он несколько расширяется, и медь может лопнуть.

В конце концов, оба являются невероятно прочными и хорошо проверенными сантехническими системами.Вы действительно не ошибетесь ни с одним из них.

Если вы хотите узнать больше о медных трубах, обязательно ознакомьтесь со сроком службы медных труб и когда их заменять?

Следует ли заменять медь на полиэтиленгликоль?

Если вы все равно заменяете текущие трубы, жизнеспособной альтернативой будет PEX. Большинство людей считает, что его проще установить, и он обычно намного дешевле меди.

PEX поставляется в длинных рулонах, что означает, что вы можете протянуть трубу через весь дом без каких-либо стыков, при условии, что вы можете сделать изгибы через стены.Что касается меди, вам придется соединить ее вместе и иметь стыки везде, где есть изменение направления.

Когда доходит до дела, они оба являются надежным выбором. Что вы выберете, зависит от вас, но многие считают, что PEX лучше для проекта DIY из-за простоты установки.

Закрытие

У вас не должно возникнуть проблем при совместном использовании меди и PEX. Существуют простые способы их соединения: с помощью системы нажимного соединения или паяного соединителя на медной стороне, а также с помощью нажимного соединения или обжима трубы PEX.Если PEX кажется хорошим выбором для вашего проекта, существование меди не является препятствием, поэтому вы можете смело использовать их вместе.

Перед тем как уйти, обязательно ознакомьтесь с другими статьями, связанными с PEX:

Легко ли установить сантехнику Pex?

Могут ли трубы PEX замерзнуть и взорваться? Что нужно знать домовладельцам

Установление соединения: подробное руководство по…

По сравнению с жесткой трубой гибкая труба PEX имеет ряд преимуществ в таких областях, как долговечность, надежность и экономичность.Но когда дело доходит до установки системы, какой способ подключения лучше?

Пять наиболее распространенных методов соединения для систем трубопроводов PEX: обжим, зажим, соединение нажатием, расширение и расширение со сжатием. Вот более подробный обзор каждого стиля подключения, а также их преимуществ и проблем.

Обжим

В методе обжимного соединения используется медное кольцо на внешней стороне трубы и вставной фитинг, который входит в трубу. Он регулируется следующими стандартами ASTM: F1807 для металлических вставных фитингов и F2159 для пластиковых вставных фитингов.

Чтобы выполнить соединение, начните с чистого, прямого надреза на конце трубы. Затем наденьте обжимное кольцо на конец трубы и вставьте фитинг в трубу. Сдвиньте кольцо обратно к концу трубы, где труба и фитинг перекрываются. Расположение кольца зависит от производителя, поэтому всегда обращайтесь к инструкциям производителя.

После установки кольца в нужное место на трубе, поместите головку обжимного инструмента вокруг кольца и сожмите кольцо до упора.После подключения обязательно используйте манометр, работающий / непроходимый, чтобы проверить правильность подключения. Незатянутые обжимы могут привести к утечкам, а слишком тугие обжимы могут повредить трубу или фитинг.

При правильном выполнении обжимные соединения представляют собой простой в освоении, быстрый в установке и недорогой метод соединения PEX. Инструменты и кольца можно легко найти в большинстве розничных магазинов. Только не забудьте приобрести отдельные головки для каждого размера трубы.

Эти соединения одобрены для установки за стенами и непосредственно закапывать в землю.Однако при закапывании в почву медное обжимное кольцо может быть подвержено коррозии, поэтому важно обернуть соединение непроницаемым материалом.

Главный недостаток обжимных фитингов заключается в том, что они фактически работают против свойств PEX. Как? Труба PEX обладает «памятью формы», что означает, что труба всегда хочет вернуться к своей естественной форме. Когда труба обжимается, она всегда хочет оттолкнуться от обжимного кольца – и от фитинга – чтобы вернуться к своей естественной форме.Со временем это может привести к потенциальным утечкам, если установщик не использует манометр, работающий / непроходимый, и обжим немного ослаблен.

Еще одним недостатком использования вставных фитингов является меньший внутренний диаметр по сравнению с трубой. Это может ограничить поток и снизить производительность системы. Кроме того, возможность вставить фитинг без формального соединения может также увеличить количество случаев сухой посадки.

Зажим

В методе зажимного соединения используется кольцо из нержавеющей стали на внешней стороне трубы со вставным фитингом, входящим в трубу.Этот метод соответствует стандартной спецификации ASTM F2098.

Для правильного подключения установщик должен сначала убедиться, что инструмент правильно откалиброван. Затем процесс аналогичен обжимному соединению: начните с чистого, прямого разреза на конце трубы, наденьте кольцо на трубу, вставьте фитинг и поместите кольцо обратно на трубу и фитинг (опять же, положение зависит от производителя). После правильной установки кольца используйте зажимной инструмент, чтобы сжать кольцо до упора.Большинство инструментов не будут выпущены до тех пор, пока не будет установлено соединение.

Как и обжимные соединения, зажимные соединения быстро и легко осваиваются, быстро устанавливаются, а продукты легко доступны в различных магазинах. Однако зажимные соединения имеют небольшое преимущество, поскольку для них требуется только один инструмент для соединения любого размера. Нет необходимости покупать отдельные головки для труб разного диаметра. Кроме того, зажимное соединение легче разобрать, чем обжимное соединение, если соединение необходимо удалить.

Обратной стороной является то, что, как и метод обжима, он противоречит свойствам PEX. Со временем труба будет продолжать сопротивляться силе окружающего ее кольца. Поскольку в трубу вставляются фитинги с меньшим внутренним диаметром, это создает ограничение для потока воды.

Как и обжимные соединения, зажимное соединение допущено для установки за стенами и непосредственно закапывать в землю. И хотя кольца из нержавеющей стали не устойчивы к коррозии, они могут обеспечить немного большую устойчивость к коррозии по сравнению с медными обжимными кольцами.

Еще одно важное замечание: калибровка инструмента важна. Неправильная калибровка инструмента приведет к утечкам или повреждению фитингов. Рекомендации производителей различаются по частоте калибровки инструмента, поэтому обязательно соблюдайте правильную частоту калибровки.

Нажми для подключения

В методе соединения “нажми и соединяй”, который соответствует стандарту ASSE 1061, используется фитинг и, в зависимости от производителя, вставка ребра жесткости. Чтобы выполнить соединение, установщик вставляет в трубу гильзу жесткости (в соответствии с инструкциями некоторых производителей), а затем вставляет трубу в фитинг.

Если все сделано правильно, это быстрый и простой способ подключения PEX. Никаких специальных инструментов не требуется, а фитинги можно легко снять и использовать повторно. Однако, поскольку этот метод является относительно новым для рынка PEX, его доступность может быть ограничена по сравнению с другими продуктами.

Кроме того, из-за его более высокой стоимости некоторые в отрасли рассматривают вставное соединение в качестве «временного фиксатора». Подрядчики будут держать под рукой ограниченный запас на случай чрезвычайных ситуаций, но затем вернутся и сделают «постоянное» соединение с другим методом соединения и сохранят штуцер с защелкивающимся соединением для другого быстрого исправления позже.

Хотя фитинги с защелкивающимся соединением одобрены для установки за стенами, а также для непосредственного закапывания в грунт, фитинги сначала необходимо обернуть непроницаемым материалом, чтобы защитить соединение от загрязнения земли.

Наконец, поскольку некоторые фитинги требуют вставки ребра жесткости, а некоторые нет, может быть сложно обеспечить правильное соединение. Втулка жесткости удерживает трубу жесткой изнутри, обеспечивая хорошее прилегание к уплотнительному кольцу фитинга. Если установщик не протолкнет фитинг достаточно далеко и пропустит втулку, может возникнуть утечка.Кроме того, поскольку PEX более пластичен, чем металл, зубья фитинга могут соскользнуть с трубы при воздействии повышенного давления или в условиях замерзания.

Расширение

Расширение PEX (также известное как расширение в холодном состоянии) соответствует стандарту ASTM F1960 и использует расширительное кольцо из PEX и фитинг с большим внутренним диаметром для соединения.

Как и все соединения PEX, процесс начинается с чистого, прямого разреза на конце трубы.Затем на конец трубы надвигается расширительное кольцо из PEX. Большинство колец имеют стопорную кромку, чтобы гарантировать, что кольцо имеет перекрытие 1/16 дюйма на конце трубы. Для колец без стопорной кромки оставьте нахлест 1/16 дюйма перед соединением.

Вставьте конус расширительного инструмента в конец трубы и (с помощью автоматических расширительных инструментов) нажмите спусковой крючок, чтобы начать расширять трубу и кольцо. При использовании ручных инструментов вы должны «накачать» ручку инструмента, чтобы сделать расширение.

Требуемое количество расширений может варьироваться в зависимости от размера трубы, но типичное практическое правило – расширять трубу до тех пор, пока она не достигнет головки инструмента, а затем сделать еще одно расширение.

Как только труба и кольцо правильно растянуты, снимите инструмент и вставьте фитинг. Убедитесь, что фитинг полностью входит в трубу так, чтобы заплечик фитинга совпадал с концом трубы и кольцом. По мере того как труба и кольцо сжимаются до исходного размера, создается прочное соединение, которое будет продолжать давить на фитинг и со временем становиться все прочнее.Помните «память формы» PEX? Вот где это преимущество вступает в игру.

Эту систему соединения легко изучить, быстро и легко установить, и ее невозможно установить всухую (поскольку внутренний диаметр фитинга больше, чем диаметр трубы). Кроме того, он обеспечивает максимальную производительность и производительность системы. Кроме того, это избавляет от необходимости использовать манометры, работающие / не работающие, а также калибровку инструмента. Если конец трубы и кольцо касаются заплечика фитинга, соединение хорошее.

Поскольку этот продукт считается более «профессиональным», продукты и инструменты доступны только через профессиональных дистрибьюторов сантехники обученным установщикам. Кроме того, для этого инструмента требуются головки разных размеров для каждого размера трубы, поэтому важно приобрести головку подходящего размера для каждого размера трубы, которую вы планируете установить.

доступны в «ручном» и «автоматическом» вариантах. Автоматические инструменты имеют автоматическое вращение, при котором головка поворачивается при каждом расширении.Это гарантирует отсутствие глубоких бороздок внутри трубы, которые могут привести к путям утечки. Если вы используете ручной инструмент, вы должны вручную вращать инструмент после каждого расширения.

Метод расширения одобрен для установки за стенами, в грунт, а также в бетон. Это единственная система фитингов PEX, которую можно закапывать в бетон.

Несколько важных факторов, которые следует знать при выполнении расширительных соединений: поскольку соединение настолько прочное, если вам нужно удалить соединение, вы должны полностью вырезать соединение и начать все сначала с чистого разреза трубы и нового фитинга.Кроме того, при подключении в холодную погоду (ниже 40 градусов по Фаренгейту) время подключения займет больше времени. Ограничьте количество расширений в холодную погоду и, при необходимости, воспользуйтесь тепловым пистолетом или феном, чтобы нагреть трубу и кольцо для надежного соединения.

Расширение со сжатием

В соответствии со стандартной спецификацией ASTM F2080, метод расширения с сжатием использует как процесс расширения, чтобы вставить фитинг, а затем следует с натягивающей муфтой, натянутой на трубу и фитинг, чтобы выполнить соединение.

Опять же, процесс начинается с прямого и чистого разреза трубы. Затем металлическая компрессионная втулка надвигается на трубу достаточно далеко, чтобы оставить место для вставки фитинга. В системе используется специальный инструмент с расширительной головкой на одном конце и зажимными губками на другом. Установщик выполняет одно расширение, затем поворачивает трубу, чтобы сделать еще одно расширение, прежде чем вставлять фитинг. Затем инструмент поворачивают, чтобы с помощью зажимных губок сжать втулку над трубой и фитингом.

Преимущества этого метода соединения включают немедленное испытание давлением, отсутствие проблем с низкими температурами и лучший поток системы из-за расширения трубы перед вставкой фитинга.

Как и изделия для расширения, изделия для расширения и сжатия также продаются через профессиональных дистрибьюторов сантехники. Кроме того, для этого инструмента требуются головки разных размеров, а также зажимные губки разных размеров для каждого размера трубы.

Поскольку этот метод соединения представляет собой двухэтапный процесс, некоторые установщики сообщают, что для выполнения соединения может потребоваться больше времени, особенно когда необходимо заменить и головки, и губки для труб разных размеров (подумайте: переходные тройники).

Еще одна проблема, связанная с этим типом соединения, – это опасность точки защемления прижимных губок, когда инструмент протягивает муфту через трубу и фитинг. Нет никакого предохранительного механизма, который бы отводил губки от рукава, если палец мешает.

Наконец, некоторые подрядчики сообщили, что инструмент трудно использовать в ограниченном пространстве, чтобы выполнить последний этап сжатия соединения. Это может оказаться сложной задачей, если вы выполнили расширение и вставили фитинг, но вы не можете поместить инструмент в нужное место, чтобы завершить сжатие.

Последний совет

Несмотря на то, что понимание преимуществ и проблем каждого метода подключения важно для наилучшего опыта установки, при установке системы трубопроводов из PEX необходимо помнить об одном жизненно важном моменте.

Поскольку большинство производителей PEX предлагают гарантию на свои продукты (некоторые до 25 лет), важно придерживаться одной торговой марки. Почему? Потому что, как только вы начнете смешивать бренды для труб, фитингов, втулок и колец, эта гарантия может быть значительно уменьшена или аннулирована.

Последнее, что вам нужно, – это оставлять сумку в руке, если у вас есть проблема с обслуживанием или гарантией, а производитель не может помочь, потому что вы смешали бренды. Проще говоря: найдите свой любимый бренд и придерживайтесь его. Вы будете намного счастливее, если ваши установки будут продвигаться вперед. Чтобы узнать больше о PEX и производителях в Северной Америке, посетите веб-сайт Института пластиковых труб по адресу plasticpipe.org или веб-сайт Ассоциации пластиковых труб и фитингов по адресу ppfahome.org.

об авторе

Ким Блисс – менеджер по развитию контента в Uponor.С ней можно связаться по телефону [email protected] .

Типы основных фитингов для соединения водопроводных труб из PEX

Сантехническая труба PEX – это термин, относящийся к сшитому полиэтилену . Это форма гибкой водопроводной трубы, используемой как для линий горячего, так и для холодного водоснабжения. Благодаря своей гибкости и простоте подключения PEX постепенно становится предпочтительной трубой для жилых и коммерческих помещений.

Соединители и фитинги PEX

Существует несколько типов фитингов и соединителей PEX, которые имеют преимущества по сравнению с другими формами пластиковых водопроводных труб.Фитинги PEX образуют механические соединения; они не склеиваются растворителем, как это делается для труб из ХПВХ и других пластиковых водопроводных труб. Существует несколько производителей трубок из полиэтиленгликолята, каждый из которых предлагает свою полную линейку фитингов.

Также доступны фитинги сторонних производителей, которые обычно можно использовать с трубами PEX любого производителя, но важно следовать рекомендациям производителя PEX. Используйте фитинги, одобренные сертифицированным сторонним агентством по тестированию и регистрации, например NSF, IAPMO, CSA, IGL или UL.

Способы подключения различаются от производителя к производителю, но обычно они попадают в одну из пяти категорий. Для некоторых методов подключения требуется специальный инструмент, предназначенный для этого метода. В крупных центрах по ремонту жилья, а также в интернет-магазинах имеется большая часть этих соединительных элементов, а также необходимые инструменты.

Обжимные фитинги PEX

Обжимные фитинги PEX – это стандартный тип фитингов, используемых в системах PEX. Доступен широкий выбор фитингов для соединений PEX-PEX, а также для перехода на трубы из других материалов.

Большинство обжимных фитингов изготовлено из латуни (изготовленных в соответствии со стандартами ASTM F1807), но также доступны обжимные фитинги из полисплава (иногда называемые , полипластик ) (изготовленные в соответствии со стандартами ASTM F2159).

Для обжимных фитингов требуются обжимные кольца из меди или нержавеющей стали и инструмент для обжима или зажима PEX. Некоторые производители используют уплотнительные кольца на своих металлических фитингах (изготовленных в соответствии со стандартами ASTM 2434) для уплотнения трубок.

Обжимные фитинги совместимы со всеми типами трубок PEX, кроме PEX-AL-PEX.Обжимные фитинги предпочтительны для многих приложений, поскольку они широко доступны и являются наиболее доступными.

Компрессионные фитинги PEX

Компрессионные фитинги для PEX работают примерно так же, как компрессионные фитинги для медных или других пластиковых трубопроводов. Фитинги состоят из трех частей: стяжной гайки, компрессионного кольца и компрессионной вставки.

Выполнение соединения включает размещение компрессионной вставки внутри конца трубки PEX, надевание компрессионного кольца на трубку и последующее закрепление зажимной гайкой.По мере затягивания стяжная гайка прижимает кольцо и трубку к вставке, образуя абсолютное уплотнение.

Компрессионные фитинги просты в установке и разборке, что делает их популярными среди сантехников и подрядчиков, а также домовладельцев. Однако они дороже обжимных фитингов. Компрессионные фитинги хорошо подходят, когда вы имеете дело с несколькими точками соединения или когда ожидается разборка.

Фитинги PEX Push-Fit

Вставные фитинги (иногда называемые push-to-connect ) – это относительно недавнее нововведение в сантехнике, популярность которого растет для всех типов водопроводных труб, включая PEX.Для соединения трубок PEX с помощью нажимных фитингов не требуются специальные инструменты или обжимные кольца.

Специальный многокомпонентный запорный механизм позволяет вставить трубу PEX в фитинг, где она будет захвачена и запломбирована. Этот же механизм позволяет снимать фитинг, обычно с помощью специального разъединяющего инструмента.

Пуш-фитинги обычно изготавливаются из латуни или латуни DZR и совместимы со всеми типами труб из PEX, а также с медными трубами и трубами из ХПВХ.

Расширительные фитинги

В расширительных фитингах используется внешняя пластиковая втулка, которая надевается на трубку PEX.Трубку и втулку временно растягивают и расширяют, чтобы вставить фитинг, который надежно зажимается, когда инструмент высвобождается и гильза возвращается к своему первоначальному размеру. Этот тип примерки требует определенных навыков. Этот тип встречается в двух проприетарных системах:

• Система Uponor ProPEX , которая включает в себя расширительные фитинги, втулки из полиэтилена PEX и специальный расширительный инструмент. Компоненты производятся в соответствии со стандартами ASTM F1960.
• Система Rehau RauPEX, , которая включает патентованные расширительные фитинги, расширительный инструмент, обжимной инструмент и латунные втулки.Эти фитинги производятся в соответствии со стандартами ASTM F2080.

Растяжные фитинги могут использоваться только с трубками PEX-A и несовместимы с другими типами трубок PEX.

Пресс-фитинги

Пресс-фитинги похожи на обжимные фитинги, но здесь фитинги устроены так, что не требуется внешнее обжимное кольцо. Вместо этого, как только труба PEX помещается на запрессовываемую втулку, используется пресс-инструмент, чтобы сжать трубку до тех пор, пока она не зафиксируется на вставленной втулке.

Пресс-фитинги доступны либо для трубок PEX (пресс-система Viega, включая FostaPEX), либо для трубок PEX-AL-PEX (Watts, Uponor). Эти системы являются запатентованными и должны использоваться с собственным прессовым инструментом производителя.

Советы по созданию соединений PEX

По возможности устанавливайте трубки из полиэтиленгликоля, чтобы свести к минимуму количество необходимых фитингов, так как это минимизирует возможность утечки и поломок.

• По возможности изгибайте трубки для изменения направления, а не изгибайте под прямым углом с помощью фитингов.
• Используйте коллекторы для подачи нескольких линий PEX из одной подающей трубы.
• По возможности объединяйте сантехнические устройства вместе.
• Уменьшите длину трубок при планировании компоновки.
• Выберите диаметр трубы PEX, соответствующий области применения.
• Используйте цветовую кодировку PEX. Горячие и холодные линии должны иметь разную цветовую кодировку – стандартной практикой является использование синего цвета для холодной и красной для линий горячей воды.
• Свяжите участки трубопровода вместе, чтобы сократить время монтажа.
• Планируйте точки перехода для повышения эффективности.
• Убедитесь, что точки подключения доступны. Это упрощает любое техническое обслуживание, которое может потребоваться в будущем.

Введение и содержание

Введение / содержание

CDA преобразовал Справочник по медным трубам в приложение для планшета или смартфона. Новое приложение упрощает и ускоряет получение информации о медных трубах, трубопроводах и фитингах, а также о различных методах соединения и применениях для сантехников, технических специалистов и подрядчиков по ОВК.Доступное в магазине Apple App Store или Google Play, пользователи теперь имеют это руководство на 80+ страницах, доступное на своих мобильных устройствах в любое время и в любом месте, в котором они нуждаются.

С тех пор, как первобытный человек впервые открыл медь, красный металл постоянно служил развитию цивилизации. Археологи, исследующие древние руины, обнаружили, что этот прочный металл был большим благом для многих народов. Инструменты для рукоделия и сельского хозяйства, оружие для охоты, а также изделия для декоративного и домашнего использования были выкованы из меди ранними цивилизациями.Мастера, построившие великую пирамиду для египетского фараона Хеопса, изготовили медную трубу для подачи воды в королевскую баню. Остаток этой трубы был обнаружен несколько лет назад в пригодном для использования состоянии, что свидетельствует о прочности и устойчивости меди к коррозии.

Современные технологии, признающие, что ни один материал не превосходит медь для транспортировки воды, подтвердили, что она является основным материалом для таких целей. Годы безотказной работы на установках здесь и за рубежом создали новую репутацию медных трубопроводов в их современной форме – легких, прочных, устойчивых к коррозии труб.Обслуживает все типы зданий: частные дома, многоэтажные квартиры, а также промышленные, коммерческие и офисные здания.

Сегодня медные трубы для сантехники, отопления и кондиционирования воздуха доступны в вытянутом и отожженном состоянии (называемые в торговле «твердыми» и «мягкими»), а также в широком диапазоне диаметров и толщин стенок. Легкодоступная фурнитура подходит для любого дизайнерского применения. Соединения просты, надежны и экономичны в изготовлении – дополнительные причины для выбора медной трубы.

Сегодня, спустя почти 5000 лет после Хеопса, разработки меди продолжаются, поскольку отрасль является пионером более широкого использования медных труб в инженерных водопроводных системах для новых и модернизированных жилых, промышленных и коммерческих объектов.

Полный справочник по медным трубам:

• 1. Стандартные трубки
  В этом разделе Руководства по медным трубам описаны различные типы медных труб, их свойства и способы их идентификации.Просматривать Закрывать
• 2. Выбор правильной трубки для работы
  В этом разделе освещаются преимущества медной трубки и даются рекомендации для различных областей применения. Просматривать Закрывать
• 3. Данные по проектированию и установке
  В этом разделе представлены данные по проектированию и установке для различных применений медных труб и их использования в таких системах, как напорные системы, дренаж, солнечная энергия, сельское хозяйство и т. Д.Просматривать Закрывать
• 4. Гибка
  Благодаря своей исключительной формуемости медь можно формовать по желанию на стройплощадке. Медная трубка, правильно согнутая, не сминается снаружи изгиба и не изгибается внутри изгиба. Испытания показывают, что прочность на разрыв изогнутой медной трубки может быть больше, чем она была до изгиба.
• 5.Способы соединения
  Существует три категории методов соединения медных труб: соединения пайкой или пайкой, соединения без пламени и дополнительные методы соединения.
• 6. Фитинги, припои, флюсы
  Паяные соединения с капиллярными фитингами используются в водопроводе и канализации. Паяные соединения с капиллярными фитингами используются там, где требуется большая прочность соединения или где рабочие температуры достигают 350 ° F.Пайка предпочтительна и часто требуется для стыков в холодильных трубопроводах. Просматривать Закрывать
• 7. Паяные соединения
  Американское сварочное общество определяет пайку как «группу процессов соединения, которые вызывают коалесценцию материалов путем их нагрева до температуры пайки и использования присадочного металла (припоя), температура ликвидуса которого не превышает 840 ° F и ниже солидуса неблагородных металлов ». На практике большая часть пайки выполняется при температуре от 350 ° F до 600 ° F.Просматривать Закрывать
• 8. Паяные соединения
  Прочные, герметичные паяные соединения для медных труб могут быть выполнены пайкой с присадочными металлами, плавящимися при температурах в диапазоне от 1100 ° F до 1500 ° F. твердые припои »или« серебряные припои ». Следует избегать этих сбивающих с толку терминов. Просматривать Закрывать
• 9.Развальцованные соединения
  Хотя медные трубы обычно соединяются пайкой или пайкой, бывают случаи, когда механическое соединение может потребоваться или предпочтительнее. Расширяющиеся фитинги являются альтернативой, когда использование открытого пламени нежелательно или непрактично.
• 10. Роликовые соединения с пазами
  Трубопроводы с пазами на конце уже много лет знакомы монтажникам и подрядчикам по спринклерным системам. С 1925 года этот метод соединения труб надежно использовался на стальных и железных трубах в системах отопления, вентиляции и кондиционирования воздуха, противопожарной защите, технологических трубопроводах и в других связанных областях.Просматривать Закрывать
• 11. Пресс-соединения
  Пресс-соединение труб из меди и медного сплава происходит быстро, экономично и, что наиболее важно, не требует нагрева или открытого пламени, в отличие от пайки или пайки. Просматривать Закрывать
• 12. Соединения с нажимным соединением
  Как и метод соединения с прессовым соединением, соединение труб с нажимным соединением и трубкой из меди и медного сплава происходит быстро, экономично и, кроме того, не требует нагрева или открытого пламени.Просматривать Закрывать
• 13. Механически сформированные экструдированные выпускные отверстия
  Другая технология соединения, которая эффективно использовалась в течение многих лет, включает ручной инструмент, предназначенный для быстрого вытягивания тройниковых соединений и выпускных отверстий с участка трубы, тем самым уменьшая количество тройников и паяных или спаянных. суставы. Просматривать Закрывать
• 14.Технические данные
  Указатель таблиц и рисунков, которые представляют вспомогательные технические данные.

Спроси у строителя: медь не парься – дави

Q. Дорогой Тим, я люблю читать вашу колонку в моей местной газете. Несколько месяцев назад вы писали о том, какая водопроводная труба может быть лучше для водопровода: медь или полиэтиленовый пластик. Вы вкратце упомянули новый инструмент, исключающий необходимость пайки меди. Я хотел бы узнать больше об этом методе изготовления герметичных медных соединений.Как это работает, насколько быстро это работает, и зависите ли вы от медного соединения, которое не зависит от припоя? – Brandy S., Spokane

A. Я получил несколько похожих вопросов от читателей, которых заинтриговало мое быстрое упоминание об этом новом методе создания герметичных соединений между медными трубками подачи воды и медными фитингами. На протяжении десятилетий золотым стандартом изготовления герметичных соединений при установке медных труб была пайка.

Как молодой сантехник в 1970-х, это то, чем все занимались.Проблема в том, что нужно приложить усилия, чтобы подготовить медь, нагреть ее, расплавить припой и дать ему остыть. Пайка тоже рискованна. Спросите любого пожарного, и он расскажет хотя бы одну историю о пожаре в доме, созданном водопроводчиком или домашним мастером, который позволил факелу поджечь дом.

Как и во многих других случаях, новые идеи и технологии рождаются и разрушают ландшафт. Так было около семи лет назад, когда я увидел первый пресс для меди на конференции, организованной крупным производителем электроинструментов.Как старший сантехник с 29 лет, я был в восторге от этого инструмента.

Это называется пресс-инструментом. Самые популярные образцы этого инструмента имеют набор губок от 1/2 дюйма до 2 дюймов. Возможно, вам удастся найти губки большего размера для медных труб большего размера, но я сомневаюсь, что вам когда-нибудь понадобится такой огромный размер.

Вот ключ к тому, как работает система: фитинги, такие как 90-градусные изгибы, тройники, муфты и клапаны, имеют приподнятый выступ, и эта сформированная часть фитинга удерживает резиновое уплотнительное кольцо.

Вы разрезаете медную трубку с помощью режущего инструмента, который дает чистый срез без заусенцев. Никогда не используйте ножовку или, если необходимо, подпилите края разреза, чтобы удалить все заусенцы, поскольку они могут порезать уплотнительное кольцо, когда вы вставляете трубку в фитинг.

После того, как вы полностью вставите трубку в фитинг, вы выбираете губку инструмента, которая соответствует размеру используемой трубы. Когда вы открываете челюсти, они отскакивают; вы слегка зажимаете выступающий выступ фитинга, а затем нажимаете спусковой крючок инструмента.Через 3-5 секунд зажимы сжимаются и образуют легкую обжимку вокруг фитинга трубки.

Это сжатие плотно сжимает уплотнительное кольцо вокруг медной трубки, создавая герметичное соединение. Чтобы выполнить ту же операцию, припаивание одного конца фитинга к трубке займет не менее 2 минут или больше.

Стоимость специальных пресс-фитингов дороже. Во время написания этой колонки я проверил лучший веб-сайт, который использую для покупки сантехнических принадлежностей, и выяснил, что стоимость 1/2-дюймового фитинга под углом 90 градусов составила 39 центов.Пресс-фитинг того же размера стоил 1,83 доллара. Это разница в 1,44 доллара, но подумайте, сколько времени вы сэкономите.

Пресс-фитинги имеют еще одно огромное преимущество. Нельзя паять медную трубу, в которой есть вода. Пар и вода не позволяют трубе достаточно нагреться, чтобы расплавить припой.

Вы можете заставить воду вытекать из трубы на полную мощность и перекрыть ее с помощью прессового инструмента. Все, что вам нужно сделать, это купить шаровой кран, в который встроен пресс-фитинг.

Вы открываете клапан, чтобы из него вытекала вода, надвигаете клапан на трубу, нажимаете на конец клапана, который находится на трубе, снимаете инструмент и затем закрываете шаровой клапан, чтобы остановить поток воды. Это абсолютное волшебство. Сантехники в прошлом отдали бы свои глаза зубам, чтобы иметь возможность работать с капающими трубами.

Вы можете спросить, сколько стоят эти пресс-инструменты. Они дорогие, как и челюсти. Но вот что вы можете сделать. Есть большая вероятность, что их сдает в аренду местный магазин инструментов.Я знаю магазин сантехники в штате Мэн, который позволит вам взять его бесплатно на один день. Они делают это в качестве бесплатной услуги, поскольку вы покупаете у них материалы и фурнитуру.

Эти пресс-инструменты позволяют вам, как домашнему мастеру, установить медные трубки в доме или отремонтировать, если в противном случае у вас не хватило бы смелости паять. Недавно я использовал пресс-инструмент, чтобы установить все медные трубки, которые соединяют новый высокоэффективный комбинированный котел моей дочери с коллекторами отопления.

Этот же котел также является водонагревателем без резервуара, и я использовал пресс-инструмент, чтобы сделать все соединения медных водопроводов.
