Как подсоединить люстру – схема соединения с двумя и тремя проводами к одноклавишному и двухклавишному выключателю

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

• Подготовка к работе ↓
• Соединяем правильно ↓
• Установка люстры ↓
• С двумя проводами ↓
• С тремя и более проводами ↓
• Подключение люстры к одноклавишному выключателю ↓
• Подключение люстры к двухклавишному выключателю ↓
• Подключение люстр с пультом управления ↓
• Блиц-совет ↓

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

• Проводник белого или коричневого цвета – фазный;
• Синего – нулевой;
• Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

1. Подключение светильника осуществляется с выключенным питанием

   Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Соединяем правильно

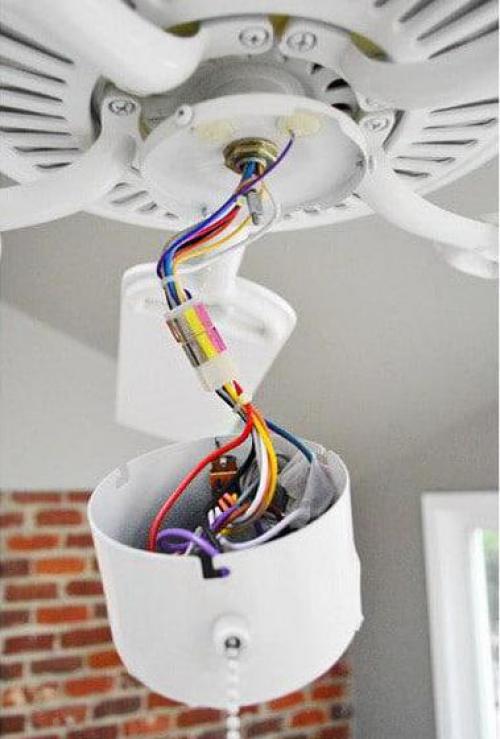

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Установка люстры

Варианты подключения осветительного прибора зависят от:

• количество выходных электропроводов из осветительного прибора;
• количество выходных электропроводов из потолочного перекрытия;
• число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

• Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии, который выходит из распределительного короба.
• Соединение фазы, которой является коричневый или белый провод, с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
5. После к клемме осуществляется подключение пары жил от прибора освещения.

С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

• В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
• Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
• Аналогично подключаются фазы.

Соединение от трех проводов на люстре к трем потолочным контактам:

1. Этот вариант предназначен для выключателя с двумя клавишами.
2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
3. Провода от ламп должны быть распределены на две секции, соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

• Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
• Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

• Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
• Прибор освещения уже собран к двухклавишному выключателю, тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в электропроводке определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.

Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.

Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

Блиц-совет

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

Способы подсоединения (подключения) люстры

Обычно чтобы выполнить ремонт, сначала нужно спять, а затем вновь установить люстру. Иногда желание поменять люстру не связано с ремонтом. И если со снятием люстры в общем проблем не возникает, то при обратном монтаже они, как правило, появляются, особенно если люстра многорожковая (многолампочная). Чтобы вы не столкнулись с подобными трудностями, попробуем описать всю работу более подробно.

Вариант 1 (три провода из потолка, три провода из люстры)

Рассмотрим случай, когда для управления светильником используется двухклавишный выключатель и из потолка выходят три провода. Главное — определить, какой из трех проводов нулевой. При правильном подключении (когда прерывается фаза) это можно определить так: включаем выключатель — на том проводе, где индикаторная отвертка не покажет фазу, и есть ноль.

Инструменты и материалы

• набор отверток

• съемник изоляции

• строительный нож

• наконечники на провода

• плоскогубцы

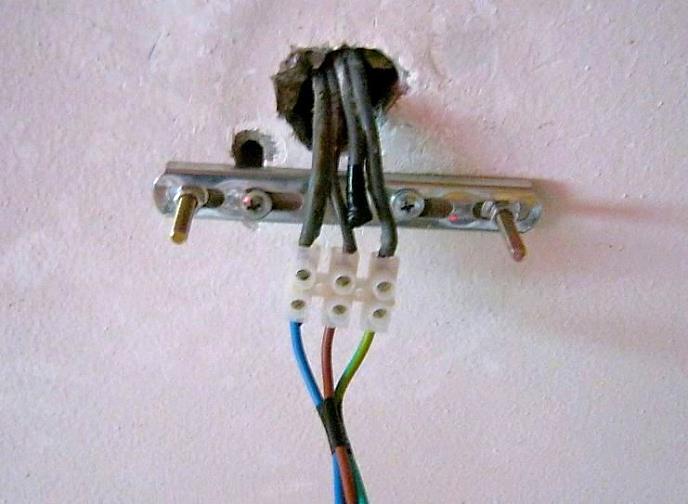

Готовим клеммник для подключения люстры: откручиваем винты крепления провода на расстояние, достаточное для ввода в клеммник провода.

Подключаем провода, которые отходят от люстры. Обычно первым подсоединяют нулевой провод, который идет из светильника.

Затягиваем провод. Следите, чтобы он попал под винт клеммника.

Подключаем два других провода люстры.

Подключаем провод, который идет из потолка. Нулевой провод к середине клеммника подсоединяется так же, как провод люстры.

Подключаем два оставшихся провода. Проверяйте надежность соединения, натягивая провода.

Вариант 2 (два провода из потолка, три провода из люстры)

Теперь рассмотрим случай, когда вы купили люстру на две группы ламп, а управлять нужно одноклавишным выключателем. Обычно из потолка к люстре выходят два провода. В новостройках может быть три, один из них — провод заземления (как правило, желто-зеленого цвета).

Инструменты и материалы

• набор отверток

• съемник изоляции

• строительный нож

• наконечники на провода

• кусок провода

Отрезаем съемником изоляции кусок провода для перемычки длиной 5 см.

Зачищаем перемычку с двух сторон.

Устанавливаем перемычку в клеммник.

Зажимаем в клеммнике один конец перемычки.

Зажимаем в клеммнике второй конец перемычки и фазовый провод, который идет на светильник, а нулевой провод зажимаем в среднем выводе клеммника.

Проверяем надежность соединения проводов в клеммнике, потянув за них и поводив из стороны в сторону.

Вариант 3 (четыре провода из потолка, три провода из люстры)

Иногда из потолка выходят четыре провода. Пусть вас это не пугает. Просто один из проводов — заземляющий корпус люстры, один — нулевой и два — для управления работой люстры. Они подключаются по той же методике, что и для установки двух групп ламп. Особенность — к корпусу люстры подсоединяется еще один провод заземления.

Инструменты и материалы

• набор отверток

• съемник изоляции

• строительный нож

• наконечники на провода

• плоскогубцы

• кусок провода

Действуем аналогично, как при подключении двух групп ламп. В данном случае присутствует вывод заземления.

Расцветка проводов может отличаться от приведенной на рисунке, но обычно нулевой провод ставится посередине клеммника.

Изолируем вывод заземления, если он не предусмотрен в светильнике.

Проверяем надежность соединения проводов в клеммниках, потянув за них и поводив из стороны в сторону.

Вариант 4 (три провода из потолка, четыре провода из люстры)

Рассмотрим случай, когда в люстре две лампы и к каждой идет отдельный двухжильный провод. Тогда нулевые провода от двух лампочек надо объединить, а остальные два подключить к проводам управления люстрой.

Инструменты и материалы

• набор отверток

• съемник изоляции

• строительный нож

• наконечники на провода

• плоскогубцы

• кусок провода

Надеваем наконечники на провода. Нулевые провода на лампы объединяем общим наконечником.

В результате у нас получились готовые для вставки в клеммник провода.

3 Устанавливаем клеммник. Нулевые провода подключаем в середину клеммника.

Подключаем к клеммнику идущие из потолка провода.

Проверяем надежность соединения проводов в клеммниках, потянув за них и поводив из стороны в сторону.

Вариант 5 (два провода из потолка, четыре провода из люстры)

Рассмотрим случай, когда в люстре две лампы и к каждой идет отдельный двухжильный провод. Тогда провода обеих ламп объединяются и подключаются к двум проводам из потолка с помощью клеммной колодки.

Инструменты и материалы

• набор отверток

• съемник изоляции

• строительный нож

• наконечники на провода

• плоскогубцы

• кусок провода

Скручиваем провода, идущие от светильника.

Надеваем наконечники для улучшения контакта в клеммниках.

Поднимаем светильник для подключения проводов, идущих из потолка.

Подключаем провода в клеммник и проверяем надежность соединения, потянув за них и поводив из стороны в сторону.

electric – Как мне подключить заземляющий провод к моему светильнику?

Я заменяю осветительную арматуру в своей ванной и имею следующую установку:

• Электрическая коробка пластиковая
• Провод, идущий от питания, имеет черный (горячий), белый (нейтральный) и медный (масса).
• Светильник поставляется с металлическим кронштейном для крепления к распределительной коробке с зеленым винтом
• Светильник имеет черный, белый и медный провода.

В инструкциях, поставляемых с прибором, не приводится пример того, как его подключить, если от источника питания идет заземляющий провод. Он только говорит мне прикрепить медный провод светильника к зеленому винту. Вот мне и любопытно, что мне делать с землей из источника. Глядя в Интернете, мои варианты выглядят так:

Итак, я думаю, что, поскольку электрическая коробка пластиковая, я должен просто соединить землю источника питания с землей светильника с помощью гайки. Нужно ли мне соединить их оба вместе с зеленым винтом заземления на светильнике, или это будет только в том случае, если электрическая коробка будет металлической?

• электрика
• проводка
• освещение
• светильник
• заземление

Инструкции к светильнику верны только для металлического ящика. Если бы использовалась металлическая коробка, то сама коробка была бы (должна) быть заземлена. Кронштейн, который держит свет, затем будет подключен к коробке, что сделает кронштейн заземленным. Наконец, заземляющий провод от приспособления прикреплялся к кронштейну, заземляя приспособление.

В случае пластиковой коробки коробка не заземлена. Все заземляющие соединения должны быть выполнены путем соединения заземляющих проводов вместе.

Таким образом, в вашей ситуации вы правы, вы соедините землю от источника питания с землей от прибора с помощью накручиваемого разъема (или другого одобренного соединения).

0

Даже пластиковые электрические коробки могут иметь металлическую полосу для заземления, которая соединяется с металлическими винтовыми контактами. Проверьте это в первую очередь.

Если нет, соедините заземление панели с заземлением прибора с помощью маретты (точно так же, как провода питания) и закрутите заземление прибора вокруг зеленого винта.

Хотя подключение заземляющего провода от светильника к заземляющему винту на креплении не является критическим, это хорошая идея. Я всегда удостоверяюсь, что этот заземляющий провод короче , чем провода питания, чтобы в случае падения светильника он был остановлен заземляющим проводом, прикрепленным к креплению, а не натягивал провода питания от панели.

4

Я бы соединил оба медных провода вместе через зеленый винт. Я также хотел бы убедиться, что медь на стороне питания длиннее, чем горячая и нейтральная, таким образом, если есть поломка, скорее всего, горячая или нейтральная, которая защелкнется, и если она замкнется на какой-либо металлический элемент на лампе, она уйдет на землю. /земля.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как правильно повесить люстру — Temecula Handyman

Замена освещения – одно из самых простых и доступных обновлений декора. Люстры бывают разных стилей и размеров. Большинство потолочных электрических коробок выдерживают не более 50 фунтов, поэтому убедитесь, что ваш новый светильник будет работать. В этом руководстве Home Depot показано, как повесить люстру, а также даны советы по измерению цепи вашего нового светильника.

Выключить питание

Работа с электричеством требует дополнительных мер предосторожности. Отключите питание в комнате, в которой вы будете работать, переключив главный выключатель вашего дома в положение «выключено».

Совет: Включите и выключите свет в комнате, чтобы убедиться, что электричество отключено.

Подготовить потолочную коробку

Убедитесь, что электрическая коробка надежно прикреплена к потолку, затянув все винты. Проверьте черный и белый провода питания на наличие повреждений. Если они изношены, используйте инструмент для зачистки проводов, чтобы отрезать провода и снять изоляцию для новых соединительных проводов.

Сборка люстры

Большинство люстр состоят из частей, которые необходимо собрать. Следуя указаниям производителя, соберите детали вашей новой люстры. При необходимости обязательно сотрите все отпечатки пальцев.

Мерная цепь

Два фактора определяют длину цепи: высота комнаты и расстояние от обеденного стола до низа люстры. Цепь люстры должна быть длиной 3 дюйма на каждый фут высоты потолка. Например, для потолка высотой 8 футов светильник должен висеть на высоте от 30 до 36 дюймов над столом, в зависимости от размера люстры.

Совет: убедитесь, что размер вашей цепи включает 4 дюйма подвесной петли люстры плюс одно звено цепи.

Прикрепить люстру

Существует два распространенных способа крепления люстры к распределительной коробке.
