Соединение металлопластиковых труб обжимными и напрессовочными пресс-фитингами

Содержание статьи:

• Описание пресс-фитингов для металлопластиковых труб

• Виды пресс-фитингов

  • Конструктивные элементы прессового соединения, материалы изготовления

  • Надвижные или обжимные фитинги

  • Прессовые фитинги

• Отличия от других видов фитингов

• Необходимые инструменты

• Плюсы и минус технологии

Описание пресс-фитингов для металлопластиковых труб

Обжимной пресс-фитинг — неразборный элемент трубопровода. Представляет собой надежное соединение, равнозначное по прочности монолитной структуре. Используется для монтажа водопровода ХВС и ГВС, низко- и высокотемпературного отопления: радиаторов и теплого пола, для труб, скрытых под стяжкой. Опрессовка исключает повреждения и протечки.

Виды пресс-фитингов

Соединения опрессовкой обладают высокой пропускной способностью.

Компания STOUT производит два типа прессовых соединений:

1. Аксиальный (осевой) фитинг прессового типа с надвижной гильзой для труб PE-Xa/EVOH и труб PE-XС/AL/PE-XС
2. Обжимной пресс-фитинг для металлополимерной трубы: PE-Xb/Al/PE-Xb

Конструктивные элементы прессового соединения, материалы изготовления

Корпус фитинга изготовлен из латуни марки CW617N. Для обжимной гильзы применяют нержавеющую высокоуглеродистую сталь AISI 304. На конце гильзы — смотровое окно. Перед обжимом гильзы трубу вставляют до упора в буртик, ее должно быть видно.

Герметичность соединения обеспечивает специальное уплотнительное кольцо из резины EPOM70p, которая не дает контактировать алюминиевой прослойке металлопластика с латунным корпусом фитинга.

Предотвращает электрохимическую коррозию в процессе эксплуатации.

Для производства фиксатора (шайбы) используют анаэробный полипропилен (PE).

Пресс-фитинги характеризуются следующими рабочими параметрами:


• рабочая температура — до 125С;
• давление — 16 атм;
• рабочая среда — антифриз с основой из этиленгликоля, до 30% — вода и воздух;
• расчетный средний срок службы — 50 лет;
• резьба — DIN ISO 7/1

Надвижные или обжимные фитинги

Благодаря прочности соединения с надвижными гильзами, согласно DIN 18380 (VOB), трубопровод прокладывают в стяжке, а также под штукатуркой без ревизионных отверстий.

Прессовая конструкция состоит из:

1. корпуса со штуцером, с кольцевыми фиксирующими выступами, необходимыми для плотной герметизации соединения с металлопропиленом;
2. надвижной гильзы, которая заходит на соединение сверху и предназначена для опрессовки.

При монтаже важную роль играют фиксирующие детали. Это упорный буртик — он не дает трубе сместиться при опрессовке и воротник, который фиксирует конечное положение надвижной гильзы. Посмотрите на сайте товары, которые относятся к системе полиэтиленового трубопровода и аксиальных фитингов.


“Аксиальный фитинг с надвижной гильзой, предназначенный для монтажа трубопроводной системы STOUT из труб,

из сшитого полиэтилена PE-Ха/EVOH, серии SPX-0001 и стабильных труб PE-Xс/Al/PE-Xс”

Прессовые фитинги

Деталь используется для металлопластиковой трубы PE-Xb/Al/PE-Xb и работает по принципу обжимного соединения. Способ заключается в обжатии и деформации уплотнительного кольца внутри металлической гильзы. Разобрать соединение нельзя, так как изменяется геометрия материала.

“Обжимной пресс-фитинг для металлополимерной трубы белого цвета STOUT PE-Xb/AL/PE-Xb”

Соединительный элемент — составной, включающий:
1. Корпус фитинга со штуцером — изготовлен из латуни марки CW617N.
2. Уплотнительное кольцо на хвостовике корпуса — резина EPOM70p
3. Фиксатор (шайба) — PE (анаэробный полипропилен).
4. Пресс-гильза обжимная — нержавеющая высокоуглеродистая сталь AISI 304

Соединение — необслуживаемое, его применяют при монтаже скрытых трубопроводов, которые замуровывают в полу или в стенах, убирают за стяжку, прячут за гипсокартон или под штукатурку внутри стены.

На сайте можно подробно ознакомиться со всеми элементами трубопроводов из металлопластика.

Если допущены ошибки, требуется исправить дефект. Для ремонта компания STOUT предлагает монтажную гильзу (зажимную втулку) отдельно. На сайте компании в наличии втулки диаметром 20, 26, 32 мм.

Отличия от других видов фитингов

Особенность внутреннего канала обжимной конструкции — в форме, обеспечивающей беспрепятственное протекание теплоносителя, и в отсутствии зон турбулентности. За счет этого уменьшается гидравлическое сопротивление и достигается максимальная пропускная способность соединения.

Конструктивная особенность канала штуцера и расположение уплотнительных колец вровень с его поверхностью дает возможность добиться максимального углубления пресс-гильзы по плоскости кольцевого углубления. Монолитное соединение невозможно с применением обычных компрессионных пресс-фитингов, в которых используется обжим накидной гайкой.

В компрессионных и в прессовых соединениях присутствуют штуцер с гильзой. Если прессовые детали опрессовывают инструментом, то компрессионные — обжимают накидной гайкой. Компрессионный монтаж — разборный. Прессовой — нет, его можно только срезать.

В прессовых узлах — вероятность протечки равна нулю, а компрессионные из-за разрушения прокладки могут потечь.

Необходимые инструменты

Специалисты компании STOUT рекомендуют монтажный электрический пресс NOVOPRESS. Он легко справится с механическим усилием большой мощности, прилагаемой при монтаже крупных соединений для трубопроводов диаметром 25 и 32 мм.

Для монтажа с использованием надвижной гильзы нужны следующие инструменты:

Труборез или гильотинный нож с упором для установки трубы под 90. Инструмент применяют для резки пластика. Трубы с большим диаметром режутся резаком.

Калибратор, разверстка или фаскосниматель. Название инструмента, которым калибруют прямой угол среза трубы под фаску в виде равномерного скоса внутренних и внешних поверхностей. Правильная калибровка — это когда труба центрована, скошена и выровнена так, чтобы фаску было видно изнутри и снаружи. Снятие фаски убирает заусенцы по краю среза для сохранения целостности уплотнительных прокладок.

Эспандер: ручной или гидравлический расширитель входного отверстия.

Фаскосниматели в виде насадки на шуруповерт зачастую применяются вместо ручных калибраторов.

Обжимная машина, ручные или электрические пресс-клещи. Для инструмента нужны сменные вкладыши с профилем типа TH, H, B или U с размерами, соответствующими диаметру трубы. Электрический пресс работает от аккумулятора или от сети 220В.

Трубогиб. В прокладке трубопровода неизбежно встречаются прямые углы. При сгибании металлопластика руками невозможно сделать прямой угол без риска получить залом. Благодаря инструменту, угол получается ровный, без повреждений.


“Таблица с профилями вкладышей и их соответствие различным диаметрам”

Плюсы и минус технологии

Металлопластик — универсальный материал, который используется как в системах водоснабжения (ГВС и ХВС), так и в системах отопления.

Преимущество монтажа с помощью металлопластиковой трубы — в возможности сохранять ее форму. С ней удобно работать в узких пространствах. В этом она лучше полиэтилена.

Металлопластик многофункционален, используется для водоснабжения, теплого пола, а также в системах радиаторного отопления. Материал приравнен к пятому классу эксплуатации, что позволяет применять его в высокотемпературных системах. Он держит форму и требует минимум креплений.

Коэффициент теплопередачи у трубопровода, выше, чем у труб из сшитого полиэтилена.

Используя металлопластик, монтажник закрывает все задачи по водоснабжению и отоплению.

Подобное условие способствует минимизации остатков и снижению затрат на материал.

Надежность трубопроводов из металлопластика достигается из-за использования пресс-фитингов: трубопровод превращается в единую неразборную конструкцию, в которой невозможны протечки и аварии.

Поделиться:

Соединение металлопластиковых труб между собой и с трубами из металла

Металлопластиковая труба представляет собой надежный, экологически чистый материал для создания бытовых коммуникаций любой конфигурации и назначения. Они выдерживают нагрузки системы водяного отопления (в том числе систему «теплый пол»), горячего, холодного водоснабжения. Соединение металлопластиковых труб между собой и с трубопроводами из металла или пластика не представляет сложности, не требует дорогостоящего оборудования. Врезка в общий железный стояк или разводка от полипропиленовой трубы вполне доступна для выполнения неспециалисту.

Содержание

• Особенности металлопластиковых трубных изделий
  • Преимущества металлопластиковых труб
• Способы монтажа труб из металлопластика между собой
  • Монтаж обжимными фитингами
  • Монтаж пресс-фитингами
  • Использование пуш-фитингов в соединении металлопластиковых труб
• Как соединить металлопластик и металл
• Особенности соединения металлопластиковых труб и труб из полипропилена

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

• Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
• Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
• Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

Обратите внимание! Комбинированные трубы имеют соответствующую структуре маркировку: PEX-AL-PEX для сшитого полимера; PE RT-AL-PE RT для термостойкого материала. Она наносится на каждое изделие с внешней стороны.

Преимущества металлопластиковых труб

В отличие от стального, трубопровод получается:

• значительно дешевле;
• легче по весу;
• не лопаются на морозе, будучи заполнены теплоносителем;
• устойчивым к коррозии.

В отличие от пластиковых труб, металлопластиковые:

• остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
• способны выдерживать повышенные нагрузки;
• не требуют пайки при монтаже;
• имеют меньшее линейное расширение.

Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

• Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
• Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

• Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
• Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
• Фаскосниматель – для обработки внешней кромки среза.

Обратите внимание! Перечисленные инструменты стоят недорого. Они подходят для работы не только с металлопластиковыми, но и с другими полимерными трубными материалами.

Монтаж обжимными фитингами

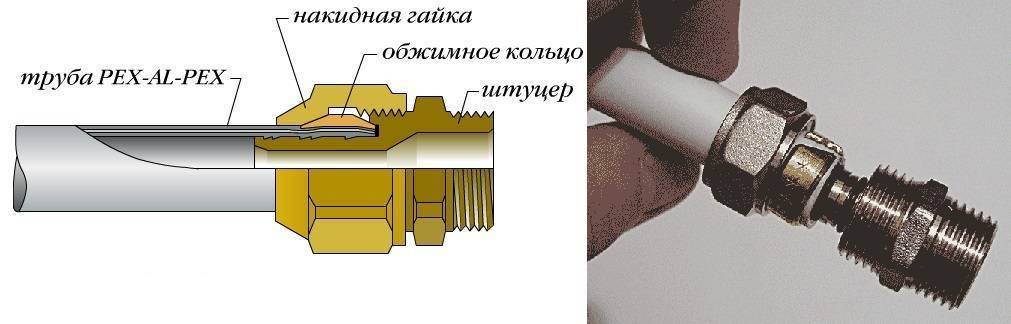

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

• Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
• Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
• В указанном порядке их следует надеть на трубу.
• Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
• Сдвигают на край кольцо. Фиксируют соединение гайкой.

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Обратите внимание! Чрезмерное желание «затянуть потуже» приведет к порче резьбы фитинга. Затягивать следует туго, но без излишнего рвения.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный  конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Обратите внимание! При качественной запрессовке на гильзе появляются две выраженные вдавленные полоски. Локация этих полосок не должна совпадать с расположением резиновых прокладок фитинга.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Особенности соединения металлопластиковых труб и труб из полипропилена

Для монтажа металлопластиковой и полипропиленовой трубы используют специальные фитинги — с одной стороны такая деталь имеет полипропиленовую часть, предназначенную для сваривания с полипропиленовым материалом. Вторая часть детали – это пресс-фитинг с надвижной пресс-гильзой или с пресс-шайбой на резьбе.

Работу начинают с припаивания фитинга к полипропиленовой трубе. После полного остывания сварного соединения присоединяют металлопластик.

Обратите внимание! Производители сантехнического оборудования предлагают фитинги различных конфигураций, которые позволяют не только соединить разнородные трубы, но и перейти на другой диаметр, смонтировать отвод для врезки.

Общие методы соединения сантехнических фитингов

Опубликовано Окт 8, 2019 в Сантехника

Являясь важной частью водопроводной системы, сантехнические фитинги представляют собой компоненты системы трубопроводов, которые соединяют секции трубы вместе. От заглушек до переходников и ниппелей до тройников, правильно выполненное соединение необходимо для любого применения. Однако на подключение сантехнических фитингов уходит гораздо больше, чем кажется на первый взгляд.

Соединения труб можно закрепить несколькими способами, в зависимости от материала, характеристик и функций используемых труб и фитингов. Кроме того, они различаются по времени, деньгам и личным предпочтениям. Стальные трубы обычно имеют фитинги с соответствующей резьбой. Медь имеет фитинги, припаянные или припаянные на место, а также с использованием пресса, толкания, резьбы, развальцовки и сжатия. Пластиковые трубы будут сварены растворителем для соединения труб, а трубы PEX будут использовать обжимные хомуты, зажимы или кольца. Продолжайте читать, чтобы узнать больше о некоторых наиболее распространенных способах подключения сантехнических фитингов.


• Фурнитура для пота
  Фитинги – один из старейших и наиболее надежных способов соединения труб. Неразъемные, герметичные соединения труб получаются, когда припой плавится или выпотевает вокруг шва латунных или медных фитингов и труб. Флюс используется для очистки и подготовки трубы, на которую наносится припой и расплавляется вокруг соединения.



• Фитинги с прессовой посадкой
  Прессовые фитинги — это универсальная система для использования с жесткими, полутвердыми или отожженными медными трубами, обеспечивающая надежное, долговечное и герметичное соединение. В качестве метода крепления и альтернативы традиционной пайке технология запрессовки, также известная как технология «запрессовки для соединения», основана на прочности на сжатие и сжатии при формировании сантехнического соединения. Фитинги с прессовой посадкой быстро устанавливаются и обеспечивают недорогое решение для установки. Узкая конструкция обеспечивает надежное, постоянное соединение, которое невозможно подделать.



• Вставные фитинги
  Вставные фитинги (иногда называемые вставными или защелкивающимися) фитинги не требуют пояснений, поскольку соединение выполняется путем прижимания трубы и фитинга друг к другу, что обеспечивает быструю установку. Вставные фитинги имеют внутри специальное уплотнительное кольцо и металлические зубья для захвата и получения водонепроницаемого соединения в условиях низкого давления. Их можно использовать в определенных приложениях с PEX, CPVC и медными трубами. Обратите внимание, что для любых полипропиленовых труб рекомендуется использовать вставки ребер жесткости.



• Резьбовые фитинги
  Резьбовые фитинги должны быть скручены друг с другом для плотного прилегания, часто с помощью тефлоновой ленты или герметика для соединения труб на резьбе. Эти фитинги могут иметь внутреннюю резьбу внутри фитинга и подходить к соединениям с наружной резьбой, имеющими резьбу снаружи. Латунные, оцинкованные, нержавеющие и другие немедные фитинги часто имеют резьбу.



• Раструбные фитинги
  В развальцовочных фитингах развальцовочная гайка и конусообразный фитинг соединяют трубу и фитинг после того, как труба «развальцована» специальным инструментом. Они отличаются от компрессионного соединения тем, что раструбные фитинги, как правило, не взаимозаменяемы. Раструбные фитинги обычно изготавливаются из латуни или пластика, но могут использоваться нержавеющая сталь или другие материалы. Они обычно используются для подачи газа под высоким давлением.

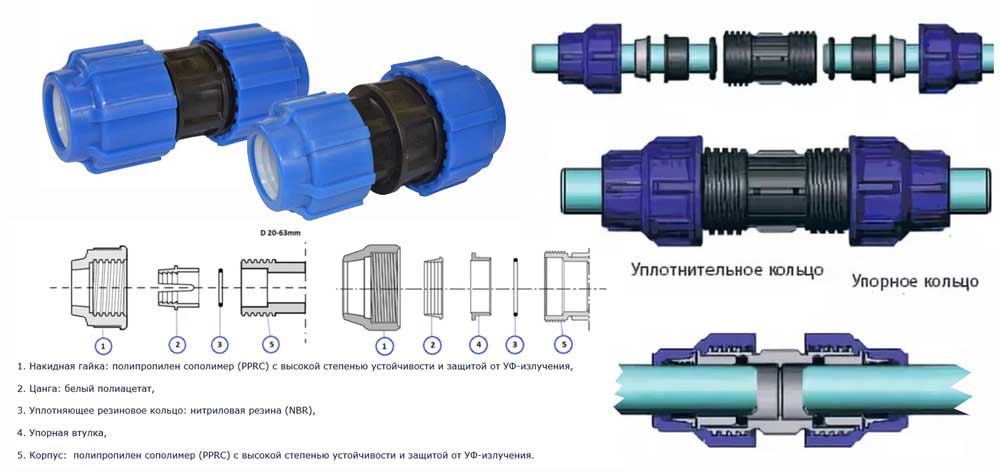

• Компрессионные фитинги
  Компрессионные фитинги имеют корпус с резьбой, гайку и втулку, называемую «муфтой», для использования сжатия и сжатия кусков трубы вместе для обеспечения герметичного соединения. Обычно они изготавливаются из латуни или пластика, но могут использоваться нержавеющая сталь или другие материалы.



• Скользящие фитинги
  Накидные фитинги не имеют резьбы и требуют использования другого материала t o загерметизировать соединение. Пластмассовые трубы и фитинги с гладкими, легко скользящими стенками крепятся с помощью грунтовки и быстросохнущего клея на растворителе. Резиновый чехол также можно использовать в качестве муфты между двумя отрезками трубы. Накидные фитинги используются с пластиковыми трубами – АБС, ХПВХ и ПВХ.



• Обжимные фитинги PEX
  Обжимные фитинги PEX чаще всего используются для соединения труб PEX вместе с помощью обжимного инструмента PEX. Когда соединения выполнены правильно, это должен быть относительно быстрый и недорогой способ подключения PEX. Общие методы обжима PEX включают медное кольцо или зажим типа Oetiker.



• Расширительные фитинги PEX
  Расширительные фитинги PEX используются для соединения труб PEX вместе с помощью компенсационной втулки и инструмента и могут использоваться только с трубками PEX-A. Фитинги имеют практически такой же внутренний диаметр, что и труба, что создает меньше ограничений и часто позволяет использовать трубы меньшего размера.

Пресс-фитинги для пластиковых труб: виды, маркировка, особенности установки

Металлопластиковые трубы соединяются компрессионными фитингами под обжим и их аналогами под опрессовку. Монтаж трубопроводов в обоих случаях не требует от мастера сложного оборудования и высокой квалификации.

Первый способ проще в реализации, но не так надежен. А вот пресс-фитинги для металлических труб дают возможность сформировать прочную систему с минимальным риском разрыва.

Разберемся, какие типы соединительных элементов есть в продаже, как правильно выбрать пресс-фитинг и осуществить его монтаж.

Содержание статьи:

• Общее описание муфт обжимных
• Виды пресс-фитингов для металлических труб
  • Тип №1: Обжимной
  • Тип №2: Пресс-фитинги (скользящие)
  9 0018
• Отличия от компрессионные аналоги
• Особенности установки и подбора фитингов
• Выводы и полезное видео по теме

Общее описание обжимных муфт

Пресс-фитинговое соединение является одним из самых надежных способов соединения металлопластиковых труб. Трубопровод в результате такой установки получается неразъемным, но очень надежным. Если после сборки потребуется изменить его схему, то многое придется переделывать заново, но протечки практически исключаются.

Надежность прессового соединения обеспечивается обжатием трубы вокруг фитингового штуцера специальной втулкой из нержавеющей стали. При необходимости замены трубы обжимной участок необходимо будет разрезать (+)

Пресс-фитинги представляют собой цельную форму соединений, получаемых в этом случае путем обжатия металлической втулки вокруг уплотнительного кольца. Более того, в результате опрессовки кольцо необратимо деформируется. Удалить его и затем повторно использовать невозможно. Немного меняется геометрия самой трубы.

Для металлопластиковых труб фитинги для опрессовки изготовляют из таких материалов:

• латунь;
• нержавеющая сталь.

Первый вариант предпочтительнее. Он более надежен и долговечен в условиях повышенной влажности.

Недобросовестные производители часто используют для изготовления рассматриваемой фурнитуры алюминий и другие мягкие металлы. Их легко определить по весу – латунь в руках явно тяжелее этих подделок.

Категорически не рекомендуется использовать такие изделия для опрессовки металлических труб. Они по определению не способны плотно обжать фитинг и пластик трубы.

Фитинги для пресс-соединений и труб из металлопластика для монтажа систем домовых трубопроводов следует брать одного производителя, иначе вы забудете об абсолютной надежности соединения

Каждый производитель металлопластиковых труб рекомендует приобретать собственный комплект пресс-фитингов. И не зря. Трубная продукция и фитинги разных производителей могут отличаться по диаметру буквально на миллиметр.

Совсем немного, но этого достаточно, чтобы снизить надежность соединения. Здесь лучше не экономить, рискуя получить порыв и протечку.

Не существует единого стандарта формы и точных размеров фитингов. Каждый из производителей самостоятельно выбирает эти параметры для своей продукции.

Некоторые продавцы предлагают универсальные пресс-фитинги, но это банальный рекламный ход. Использование таких соединительных деталей неизбежно и в ближайшее время после установки приведет к протечкам.

Типы пресс-фитингов для металлических труб

На рынке сантехники рассматриваются следующие соединительные элементы:

• кресты;
Тройники
• ;
• уголки;
Муфты
• с накидной гайкой;
• Переходники с наружной и внутренней резьбой.

Такой позволяет собрать металлопластиковый трубопровод любой конфигурации и назначения. Здесь нет никаких ограничений.

По форме второго конца и назначению фитинги для труб из металлопластика не отличаются от фасонных частей для трубных изделий из других материалов (+)

По способу опрессовки втулок пресс-фитинги делятся на обжимные и скользящие. В первом случае кольцо обжимается специальными плоскогубцами. Во втором он натягивается на штуцер с помощью гидравлического или ручного пресса.

В зависимости от формы пресс-фитинги используются для различных целей.

Фотогалерея

Фото

Прямой фитинг предназначен для соединения двух отрезков трубы одинакового диаметра. Такие фитинги используются исключительно на прямых участках трубопровода.

Основной задачей углового фитинга является обеспечение изменения направления трубопровода. С их помощью можно изменить угол магистрали на 45, 90 или 120 градусов

Тройники применяются для врезки в существующий трубопровод. С их помощью можно подключить устройства к магистрали или обеспечить новую ветку трубопровода

Крестовина, как и тройник, используется для создания ответвлений от основной трубы. С его помощью можно сделать две новые ветки трубопровода, которые будут пересекаться под углом 90 градусов

Штуцер прямой

Штуцер угловой

Тройник для пластиковых труб

Крестовина для создания новых отводов

Тип №1: Обжим

Муфта на таком пресс-фитинге может быть как отдельным элементом, так и составной частью сразу фиксируется к телу. После патрубка осуществляется опрессовка металлопластиковой трубы на штуцер. Этот инструмент является специализированным и не предназначен для других целей.

Может использоваться исключительно для монтажа трубопроводов путем обжатия гофрированного металлического кольца.

Пресс-фитинг имеет в комплекте несколько насадок для труб различного диаметра, не нужно приобретать два-три клеща

Монтаж металлопластиковых труб с опрессовкой пресс-фитингов осуществляется следующим образом:

1. необходимая длина трубы подготовлена ​​- используйте для резки.
2. С конца этого сегмента снимается внутренняя фаска.
3. Для избавления от овальности, возникающей в результате сдавливания пластика режущим инструментом, используется калибр.
4. На трубу надевается обжимное кольцо.
5. На фитинг надевается диэлектрическая прокладка и уплотнительные кольца, после чего он запрессовывается в трубу.
6. Муфта металлическая опрессовывается с помощью пресс-клещей.

Если все сделать правильно, то на кольце должны образоваться две ярко выраженные вдавленные полоски по всей окружности. Причем эти зоны максимального сжатия не должны совпадать с местами размещения резиновых уплотнительных колец на штуцере.

При опрессовке обязательно избегать образования избыточного напряжения в материале герметика. Не допускайте чрезмерного сдавливания.

Во избежание электрокоррозии пресс-фитинги для пластиковых труб снабжены диэлектрической прокладкой, исключающей непосредственный контакт алюминия с металлом фитинга (+)

Уплотнительные прокладки предназначены для компенсации температурных деформаций в стенках трубы. Если сжать их во время опрессовки пресс-фитингов, то резина потеряет свои упругие свойства, а затем при изменении температуры воды пластик будет постепенно разрушаться.

В результате вместо заявленных производителями 20-30 лет пресс-соединение прослужит от 5-10 сил.

Трубка на фитинге должна быть полностью вставлена. Чтобы сантехники не ошиблись здесь, многие обжимные муфты имеют небольшие отверстия, через которые прекрасно виден белый пластик. Нужно лишь приложить небольшое усилие, а затем сжать штуцер пассатижами.

Полученный состав можно безопасно замуровывать в бетон. Без протечек он прослужит столько же, сколько и сами металлопластиковые трубы.

Тип №2: Пресс-фитинги (скользящие)

Второй вариант пресс-фитингов предполагает не опрессовку кольца, а натягивание его на трубу, в которую вставляется фитинг. Подобное соединение получается не менее прочным, чем в первом случае с опрессовкой.

Только для монтажа металлопластиковых труб фитингами методом опрессовки применяют не клещи, а специальный пресс.

Применение опрессовочных и скользящих пресс-фитингов практически исключает ошибки при сборке трубопровода, просто нечего затягивать слишком сильно или слишком слабо

Для соединения пластиковых труб с пресс-фитингами необходимо последовательно выполнить четыре шага:

1. Надеть на трубу металлическое кольцо.
2. Увеличить диаметр трубы, обработав ее конец расширителем.
3. Вставьте фитинг в предназначенное для него место до упора.
4. Зажать скользящую втулку губками пресса и напрессовать на фитинг.

Этот метод предполагает использование расширителя в дополнение к пресс-инструменту. Он предназначен для расширения трубы в месте разреза. Без этого невозможно натянуть его на штуцер. Все диаметры рассчитаны таким образом, что это невозможно сделать вручную без предварительной подготовки.

Инструмент для опрессовки прессовых соединений применять только по рекомендации производителя металлопластиковых трубных изделий – от этого зависит герметичность соединения (+)

Надежность соединения обеспечивается с одной стороны скользящим кольцом, а с другой – свойствами сшитого полиэтилена, из которого изготавливают металлопластиковые трубы. После расширения и насадок на штуцер этот пластик пытается восстановить свой первоначальный размер.

Происходит неизбежное и тугое сжатие соединителя фитинга. А сверху все это еще стянуто кольцом из металла.

Фотогалерея

Фото

На этом этапе необходимо разметить трубу для установки фитинга. Здесь очень важна аккуратность, ведь отрезав всего несколько миллиметров больше, придется переделывать всю конструкцию

Взяв труборез, отрезаем фрагмент трубы в отмеченных ранее точках. Убедитесь, что срез ровный

Используя калибратор, снимите фаску на конце трубы. Если инструмента нет, можно использовать наждачную шкурку, но результат будет хуже

Далее на конец трубы надеваем накидную гайку и немного отодвигаем ее от края

Соединение штуцера с трубой лучше производить вращательными движениями с небольшим нажимом

Производим соединение всех конструктивные элементы. Все детали должны плотно прилегать друг к другу, без зазоров и перекосов.

Плотно затяните накидную гайку вручную. При этом нужно контролировать свои усилия, чтобы случайно не деформировать фитинг или трубу

На последнем этапе обжимаем соединение с помощью пресс-клещей. Таким образом, получается прочное и надежное соединение.

Этап 1 – разметка трубы под фитинг

Этап 2 – отрезание куска трубы труборезом

Этап 3 – расширение отверстия трубы

Этап 4 – Установка накидной гайки

Этап 5 – установка фитинга

Этап 6 – соединение элементов конструкции

Этап 7 – стяжка деталей

Этап 8 – обжимные соединения

Для установки раздвижных пресс-фитингов инструмент выпускается как ручной, так и аккумуляторный, а также электрический от сети. Если предстоит подключить много труб, то стоит выбрать второй вариант. Для разовых работ вполне достаточно более дешевого ручного аналога. Особых усилий при опрессовке этого фитинга не требуется.

Отличия от компрессионных аналогов

По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с компрессионными фитингами. У них также есть штуцер и рукав. Только сжатие последних осуществляется не инструментом, а посредством имеющейся в конструкции накидной гайки.

Основным отличием этих деталей является разный тип соединения, полученный в результате установки. Вариант сжатия при необходимости можно разобрать, но с угнетенным так не получится. Можно только отрезать пресс-фитинг от трубы, чтобы заменить его новым.

При негерметичности соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью демонтировать (+)

Однако вероятность течи в пресс-соединении практически нулевая. Недаром этот способ монтажа рекомендуется для под стяжку и при замоноличивании трубопроводов в стену.

Случаи, когда такая арматура начинает течь в бетоне, в практике сантехников крайне редки. Это скорее исключение из правил.

С другой стороны, для установки обоих типов пресс-фитингов требуются специальные инструменты. А для затяжки гаек компрессионных изделий понадобится всего пара ключей.

В итоге – на одной чаше весов «дорогой инструмент + более высокая надежность соединения», а на другой «отсутствие лишних затрат + несколько более высокий риск протечек». Выбор только за мастером и владельцем дома, где проложен трубопровод.

Особенности монтажа и подбора фитингов

Сшитые полиэтиленовые пластиковые трубы изначально не предназначались для сварки и склейки. Сварные швы на них через пару месяцев все равно будут трескаться и раскалываться. А клей не используется из-за устойчивости этого пластика к растворителям и его низкой адгезии. Остается для монтажа использовать только специализированную фурнитуру.

Все срезы пластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут негативно сказаться на качестве соединения

При выборе пресс-фитинга основное внимание следует уделить обжимному кольцу. Он должен быть изготовлен из прочного металла. И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения.

Лучше сразу снизить или полностью исключить вероятность разрыва трубопровода при затоплении дома. За дешевизной тут гнаться точно не стоит.

Размеры пресс-фитинга указаны в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится на трубе. Все должно совпадать.

Еще раз – не приобретайте фурнитуру и разных производителей. В большинстве случаев это несоответствие приводит к проблемам на этапе монтажа, а затем и в процессе эксплуатации.

После опрессовки фитинга не перегибайте трубу рядом с последним. Это может привести к чрезмерному напряжению в соединении. Также недопустимо приложение каких-либо боковых усилий к пресс-фитингу. Сам он не повредится, но пластик рядом может разрушиться.

Дополнительная информация по монтажу и опрессовке пластиковых труб дана в статьях:

Выводы и полезное видео по теме

Установка рассматриваемой арматуры не должна вызвать проблем. Однако нюансы при выполнении соединения металлопластиковых труб все же существуют. И прежде чем приступить к работе, рекомендуем посмотреть приведенную ниже видеоинструкцию, чтобы избежать ошибок новичка.
